Какие бывают виды крепежа для деревянных конструкций. Как правильно выбрать крепеж для дерева. Где используются различные типы крепежных элементов для дерева. Преимущества современного крепежа для деревянных конструкций.

Содержание

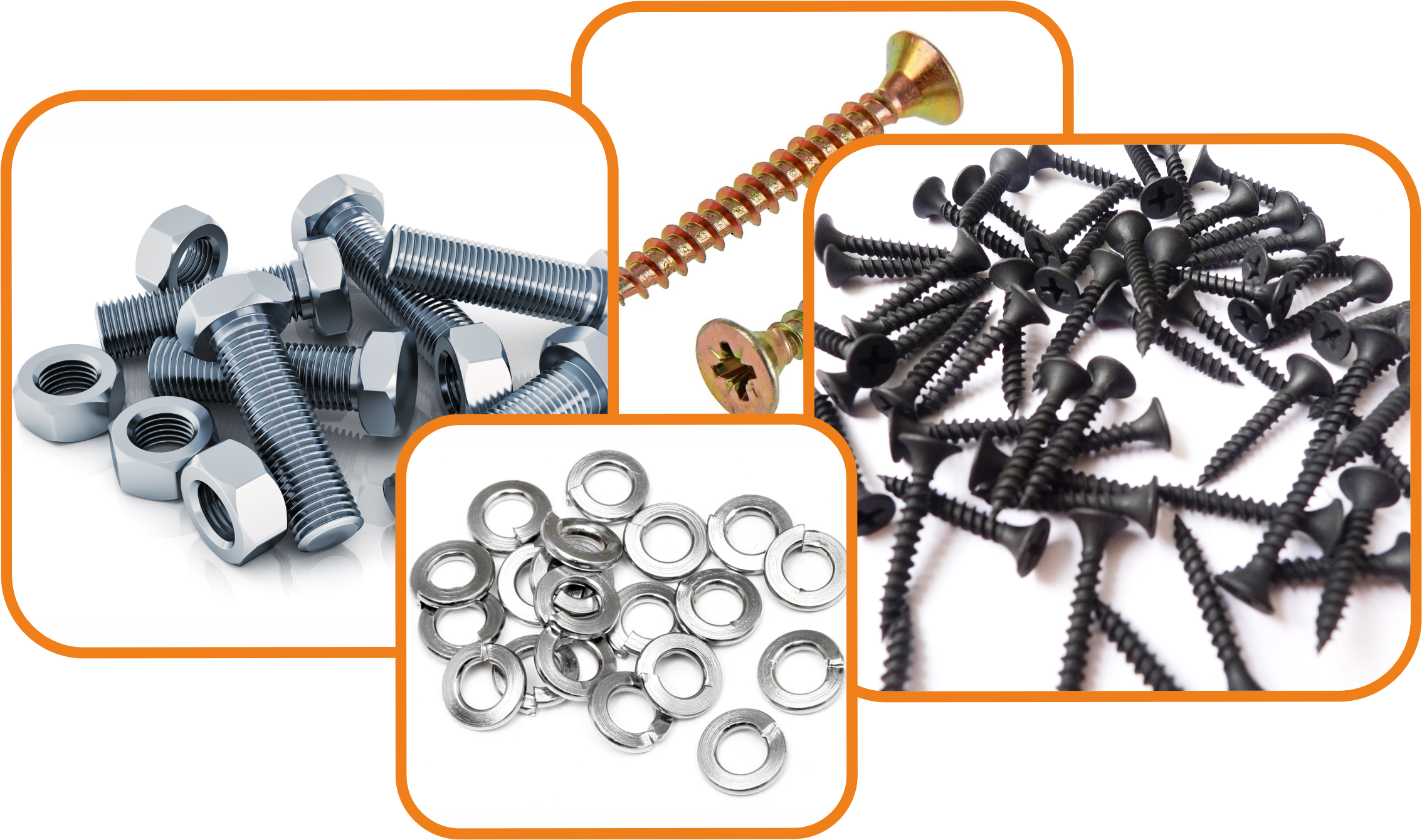

Основные виды крепежа для деревянных конструкций

Современная промышленность выпускает широкий ассортимент крепежных элементов для работы с деревянными конструкциями. Основные виды такого крепежа включают:

  • Гвозди (строительные, ершеные, винтовые)
  • Саморезы и шурупы
  • Болты, гайки, шайбы
  • Анкеры
  • Перфорированные пластины и уголки
  • Опоры для балок и стоек
  • Кронштейны и держатели

Каждый вид крепежа имеет свои особенности и сферу применения. Правильный выбор крепежных элементов позволяет создавать надежные и долговечные деревянные конструкции.

Гвозди для крепления деревянных деталей

Гвозди остаются одним из самых распространенных видов крепежа для дерева. Какие бывают гвозди для деревянных конструкций?

  • Строительные гвозди — классический вариант с гладким стержнем и плоской шляпкой
  • Ершеные гвозди — имеют насечки на стержне для лучшего сцепления с древесиной
  • Винтовые гвозди — с резьбой на стержне, обеспечивающей максимальную прочность крепления
  • Финишные гвозди — с маленькой потайной головкой для отделочных работ

Для наружных работ рекомендуется использовать оцинкованные гвозди, устойчивые к коррозии. Длина гвоздя должна быть в 2,5-3 раза больше толщины прибиваемой детали.


Саморезы и шурупы для дерева

Саморезы и шурупы позволяют быстро и надежно соединять деревянные детали. Чем отличаются эти крепежные элементы?

  • Саморезы имеют острый наконечник и не требуют предварительного сверления отверстий
  • Шурупы с конической головкой нуждаются в засверливании, но обеспечивают более прочное соединение

По форме головки различают саморезы:

  • С потайной головкой — утапливаются заподлицо с поверхностью
  • С полукруглой головкой — для открытого крепежа
  • С шестигранной головкой — для силовых соединений

Длина самореза должна быть на 10-15 мм больше толщины скрепляемых деталей. Для наружных работ используют оцинкованные или нержавеющие саморезы.

Болтовые соединения в деревянных конструкциях

Болты, гайки и шайбы применяются для создания разборных соединений в деревянных конструкциях. Какие виды болтов используются?

  • Болты с шестигранной головкой — универсальный вариант
  • Болты с квадратным подголовком — для соединений, работающих на сдвиг
  • Глухари (шурупы с шестигранной головкой) — для крепления к бетону

Для усиления соединения используют широкие шайбы. Гайки должны иметь стопорные элементы для предотвращения самоотвинчивания. Диаметр отверстия под болт делают на 1-2 мм больше диаметра стержня.


Перфорированный крепеж для деревянных конструкций

Перфорированные металлические пластины и уголки широко применяются при строительстве деревянных домов и сооружений. Какие виды перфорированного крепежа существуют?

  • Перфорированные прямые пластины — для усиления стыков и соединений
  • Угловые пластины — для крепления под прямым углом

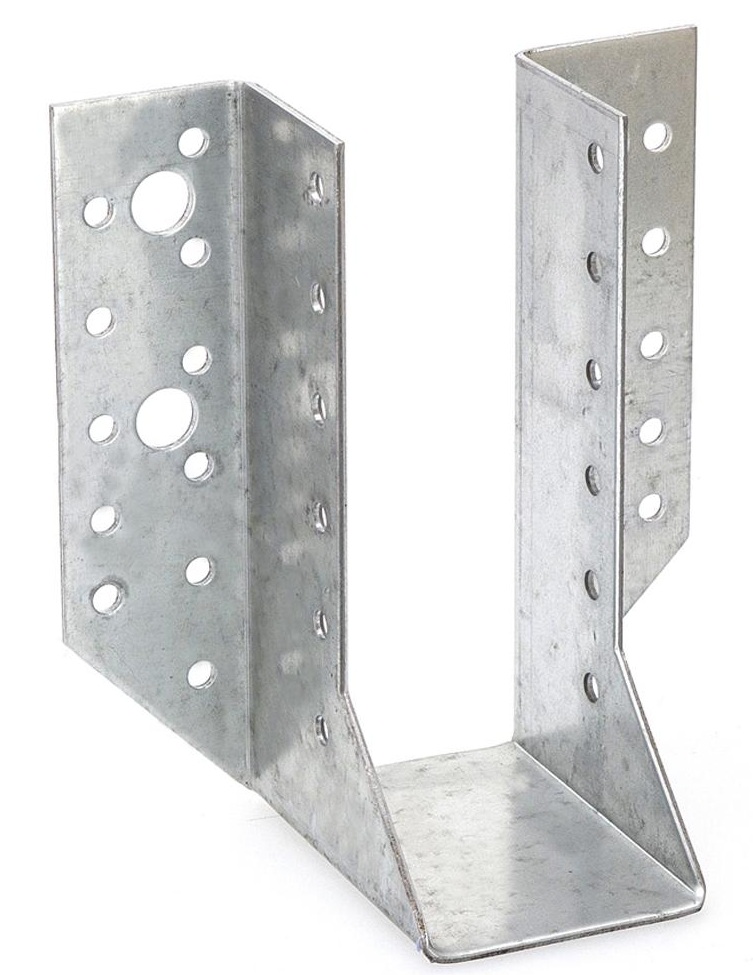

  • Опоры балок — для монтажа балок перекрытий
  • Крепления стропильных ног — для устройства кровли

Перфорированный крепеж изготавливается из оцинкованной стали толщиной 1,5-3 мм. Крепление осуществляется саморезами или гвоздями через имеющиеся отверстия.

Опоры и кронштейны для балок и стоек

Для монтажа вертикальных и горизонтальных элементов деревянного каркаса используются специальные опоры и кронштейны. Какие виды таких креплений существуют?

  • Столбчатые опоры — для крепления стоек к фундаменту
  • Балочные опоры — для монтажа балок перекрытий
  • Регулируемые опоры — позволяют компенсировать неровности
  • Консольные кронштейны — для крепления выступающих элементов

Опоры и кронштейны изготавливаются из толстой оцинкованной стали. Крепление к основанию осуществляется анкерными болтами, к деревянным элементам — болтами или саморезами.


Анкерные крепления для дерева

Анкеры используются для надежной фиксации деревянных конструкций к бетонному основанию. Какие виды анкеров применяются?

  • Анкерные болты — для крепления через просверленные отверстия
  • Клиновые анкеры — расширяются при забивании в отверстие
  • Химические анкеры — фиксируются с помощью специального состава

Выбор типа анкера зависит от нагрузки и материала основания. Для деревянных конструкций чаще используют анкерные болты с кольцом или крюком.

Преимущества современного крепежа для дерева

Использование специализированного крепежа для деревянных конструкций имеет ряд важных преимуществ:

  • Высокая прочность и надежность соединений
  • Устойчивость к коррозии благодаря оцинковке
  • Удобство и скорость монтажа
  • Возможность разборки и повторной сборки
  • Компенсация усадки и деформаций древесины

Современный крепеж позволяет создавать долговечные деревянные конструкции, способные выдерживать значительные нагрузки. При этом монтаж существенно упрощается по сравнению с традиционными методами.



Крепеж для деревянных конструкций. Виды и применение

Большинство дошедших до наших дней памятников деревянного зодчества возведено при помощи только топора, без единого гвоздя и данный факт вызывает искреннее восхищение наших современников. Но в течение прошедших столетий сформировался новый подход к процессу изготовления из металла крепежных деталей. Поэтому повторять сегодня, образно говоря, «подвиги» предшествующих поколений смысла нет. И профессиональные строители усвоили эту истину уже давно. Более того, они демонстрируют свое понимание ситуации на деле. Ведь сроить стали они не только надежно, но к тому же просто и с заданием справляются в кратчайшие сроки. Немалую роль в этом играет выпускаемый металлургической промышленностью широкий ассортимент крепежа для работы с деревянными элементами возводимых конструкций. Об их разновидностях и поговорим.

Саморезы

Крепление саморезами считается надежным и, одновременно, простым способом скрепления объектов, изготовленных из древесины. К его плюсам можно отнести также следующие факторы:

  • возможность регулировки за счет глубины ввинчивания;

  • многократность использования;

  • высокий уровень жесткости соединения;

  • простота монтажа. Для этого можно использовать отвертку с плоским либо крестообразным жалом. Поэтому электрический шуруповерт в данном случае не потребуется.

Современная металлургия выпускает саморезы, различающиеся по форме. Рассмотрим наиболее востребованные виды данного крепежа.

Саморезы с прессшайбой

Шляпка такого самореза по исполнению схожа с небольшой шайбой. Подобная конструкция обеспечивает при вкручивании большую силу прижима. Саморезы, оснащенные прессшайбой, применяются, преимущественно, для крепления листового материала из древесины, например, фанеры. Шляпка не углубляется в тело подлежащего монтажу объекта и не портит, таким образом, его поверхность.


Саморезы-глухари

Отличительной особенностью данной крепежной детали является наличие головки с шестью гранями. Глухарь применяется, в основном, там, где требуется прикрепить:

  • надежные массивные деревянные конструкции, подвергающиеся воздействию повышенных нагрузок, к установочной базе из бетона;

  • деревянные лаги к стенам, выполненным из бетона, а также из кирпича.

При работе с плотной древесиной перед ввинчиванием нужно высверлить отверстие с меньшим диаметром, чем у используемого самореза-глухаря.

Саморезы по дереву для ГКЛ

Особенностью крепежных деталей данного типа является резьба с более крупным шагом, чем у саморезов по металлу (см.

рис.). При выборе метиза для крепления ГКЛ к деревянному каркасу критичным параметром является длина стержня. Она должна обеспечивать вхождение самореза в брус на глубину, превышающую 20 мм.


Шурупы

На первый взгляд может показаться, что нет никакой разницы между саморезом и шурупом. Однако это не так. Основное отличие кроется в длине резьбовой части:

Основные виды крепежных деталей данного типа представлены на рисунке.

Шурупы с головкой под потай с плоским и крестообразным шлицем

Внешний вид таких крепежных элементов представлен на рис.1 и рис.2. Преимущество конструкции заключается в форме шляпки: ее можно полностью скрыть в теле прикрепляемого объекта. Но даже этого плюса недостаточно, когда посредством шурупов с потайной шляпкой собирается деревянная мебель. Ведь из-за наличия на ее поверхности пусть даже небольшого участка иной расцветки, уровень эстетического восприятия предметов гарнитура снижается.

Выход видится в использовании заглушек.

На прилавках магазинов стройматериалов присутствует такая продукция в широком ассортименте. Поэтому подобрать подходящую по цвету заглушку будет несложно. А установить и подавно. В нижней части этих деталей, выпускаемых современной промышленностью, имеется крестообразный либо шестигранный выступ, который входит в шлиц головки.

Шурупы с полупотайной шляпкой

Головка этих метизов (см. рис.3) состоит из двух частей:

  • та, что переходит в гладкий отрезок стержня, выполнена в виде усеченного конуса;

  • примыкающий к большему основанию фрагмент – это полусфера со шлицем.

Используются шурупы данного типа для закрепления фурнитуры с отверстиями соответствующей конфигурации, то есть верхняя часть которых имеет сечение в виде равносторонней трапеции.

Шурупы с полусферической головкой

Преимущество крепежных деталей данного вида (см. рис.4) кроется не только в безупречном выполнении своих функциональных обязанностей. Кроме того, они являются своеобразными элементами декора деревянных поверхностей, поскольку остаются видимыми.

Шурупы зеркальные

Конструктивное исполнение таких шурупов (см. рис.5) включает 2 составные части:

Сфера применения – крепление плоских элементов интерьера помещений, в том числе зеркал. На шляпку вкрученного шурупа надевается полусферический либо плоский колпачок.


Шурупы оконные

Кратко укажем перечень свойств, совокупность которых позволяет отнести шурупы к категории крепежа для оконных стеклопакетов:

  • наличие крестообразных шлицев. Так обеспечивается надежный контакт наконечника инструмента с элементом передачи на стержень момента вращающей силы, проще говоря – со шляпкой;

  • особая конфигурация головки. Когда шуруп полностью ввинчен, шляпка не выступает над установочным основанием, обеспечивая, таким образом, аккуратный эстетически привлекательный внешний вид всей конструкции;

  • наличие насечек в месте перехода головки в резьбовой стержень.

Наибольшее распространение получили шурупы оконные фурнитурные.

Мебельный крепеж – болты и гайки

Крепление типа болт-гайка считается наиболее прочным. Но здесь есть один момент. Несмотря на привлекательность головок болтов, по мнению эстетов эти элементы далеки от совершенства с точки зрения высокого дизайна. Ввиду этого прочность мебели нередко ухудшается по причине замены крепежа данного типа на иной, видимый исключительно изнутри.

Комплектоваться болт мебельный может не только гайкой шестигранной конфигурации, но также гайкой, получившей название «бочонок». Отличается она исполнением в виде цилиндра и наличием резьбового отверстия, располагающегося не по продольной оси этого геометрического тела, а на его боковой поверхности.

Соединение листовых элементов деревянной конструкции под углом 90 градусов формируется так:

  1. Под «бочонок» в древесной плите высверливается глухое гнездо.

  2. Гайка вставляется в это отверстие.

  3. В резьбовое отверстие «бочонка» вкручивается болт.

Крепеж для кровельных материалов

Выбор крепежных деталей определяет вид кровельного материала. Например, закрепить посредством самореза шифер не удастся. Нет, теоретически выполнить эту процедуру, конечно же, возможно, но покрытие получится некачественным и прослужит поэтому совсем недолго.

Существуют также ограничения, основой которых выступают физико-химические свойства подлежащих скреплению материалов. В частности, медные кляймеры нельзя устанавливать на конструкции, покрытые слоем цинка. При контакте между этими металлами протекает процесс ускоренной коррозии. Приведенные примеры показывают явную необходимость корректного выбора деталей в зависимости от материала крыши.

Крепеж профнастила

Для крепления профилированных листов используются специальные саморезы. Сверлить под них отверстия не нужно. Также нет необходимости подкрашивать кровельные саморезы – этой процедуре они подверглись в заводских условиях. Поэтому при их подборе необходимо принимать во внимание цвет крыши. Повреждению поверхности профнастила препятствует оснащение саморезов специальными резиновыми шайбами. Такое технологическое решение:

Толевые гвозди

Уже из самого названия этих крепежных деталей можно понять, что их сфера использования – это крепление таких мягких кровельных материалов, как толь (картон, пропитавшийся дегтевым раствором) и рубероид (тоже картон, только в качестве пропитки используется водянистый битум). Толевые гвозди отличаются от других разновидностей аналогичных по функционалу соединительных элементов наличием плоской круглой шляпки с увеличенным диаметром. Такая конструкция предоставляет возможность сформировать крепкую и надежную кровлю, не повреждая тонкие материалы.

Выпускаются толевые гвозди с цинковым покрытием либо без него. Детали, на которых отсутствует защитный слой, ускоренно подвергаются воздействию процессов коррозии, поэтому их срок службы составляет порядка 10 лет. Оцинкованные толевые гвозди способны полноценно выполнять свои функции до 50 лет.

Финишные гвозди

Предназначены гвозди данного типа для проведения отделочных работ – обшивка тонкой доской с профилем «шип-паз» (вагонкой), монтаж деревянных оконных рам либо наличников. В ходе их выполнения домашние мастера сталкиваются с проблемой снижения декоративного эффекта созданной конструкции по причине заметности шляпок крепежных деталей, внедренных в материал рабочей основы.


Финишные гвозди схожи с обычными. Цилиндрическая ножка/стержень тоже заканчивается с одной стороны заострением. Отличие заключается в конфигурации и размерах находящейся на противоположном конце головки:

Гвозди финишные выпускаются длиной до 10 см, чего вполне достаточно для стандартных отделочных материалов. При монтаже головка данной крепежной детали внедряется в деревянную установочную базу, не вызывая ее растрескивания. Чтобы полностью утопить шляпку гвоздя в материал основы нужно использовать (очень аккуратно!) добойник.

Усовершенствованный крепеж для дерева

Фиксация обычного строительного гвоздя в деревянном монтажном основании осуществляется силой трения. Она возникает за счет плотного облегания волокнами древесины гладкого стержня данной крепежной детали. Но при воздействии на сформированное таким образом соединение вибрационной нагрузки, его прочность заметно ухудшается. На этом фоне выгодно отличается усовершенствованный крепеж, выпускаемой металлургическими предприятиями.

Винтовые гвозди

Отличаются данные крепежные детали от гвоздей круглых строительных наличием на стержне витков резьбы. Но его наконечник тоже заостренный. Принцип работы этих метизов прост. В ходе вбивания в деревянную установочную базу они вращаются вокруг своей продольной оси. Такая особенность минимизирует степень повреждения древесных волокон и обусловливает хорошее сцепление с поверхностью винтовых гвоздей. Их основными преимуществами являются:

  • продолжительный срок использования;

  • устойчивость к воздействию повышенных нагрузок;

  • сформированное соединение характеризуется высокой прочностью.

Чтобы древесина не дала трещину, гвоздь винтовой следует вбивать от края подлежащего креплению элемента конструкции на расстоянии (обозначим литерой L), определяемом по формуле

                                               L ≥ 4×d, где

d – диаметр стержня используемого метиза.

Для удобства точку забивания можно предварительно углубить посредством, например, шила.

Ершеные гвозди

Основной конструктивной особенностью гвоздевого крепежа данного вида является наличие на стержне поперечной насечки. Берет она начало от острия и может быть сформирована на части стержня либо по всей его длине.


Вхождение насечки в древесину сопровождается деформированием волокон этого материала. Обладая естественной упругостью, они стремятся вернуть свою первоначальную конфигурацию. Каждая имеющаяся на стержне насечка образует своего рода упор, который приводит к возрастанию прочности скрепления примерно в 5 раз. Попытки извлечь ершеный гвоздь могут закончиться тем, что его головка сломается, либо повредится скрепляемый объект.

Применяется крепеж данного вида там, где предъявляются повышенные требования к прочности соединения и устойчивости к воздействию динамических нагрузок. Речь идет, прежде всего, о деревянной таре. Также актуальны ершеные гвозди для скрепления с деревянным основанием металлических перфорированных пластин.

Заключение

Без крепежа для дерева не обойтись при проведении строительно-ремонтных работ, производства мебели и т.д. Широкое разнообразие номенклатурных позиций позволяет подобрать оптимальный вариант для решения любой задачи. Но здесь есть еще один немаловажный момент. Не допустить возникновение внутри древесины разрушительных деформаций и обеспечить равномерное распределение нагрузок способен только корректно выбранный крепеж. Например, когда предполагается, что на создаваемую конструкцию будет воздействовать вибрация, для скрепления ее элементов лучше применять не обычные строительные гвозди, а соединительные детали, на стержне которых имеется резьба либо насечка.



Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

перфорированный, скрытый, металлический, оцинкованный, видео-инструкция по монтажу своими руками, виды крепежных элементов, пластины, фото и цена

Статьи

Возможно, крепежные элементы для деревянных конструкций для кого-то считаются ненужным нововведением, мол, избу следует рубить без единого гвоздя, и такое мнение, конечно, заслуживает уважения.

Тем не менее, различные уголки, скобы, кронштейны, пластины, скользящие крепления и тому подобная фурнитура на много облегчает монтаж бруса и брёвен и от этого остаются в выигрыше, как заказчик, так и подрядчик, ведь сэкономленное время в большинстве случаев экономит деньги.

Мы сейчас расскажем вам, какой бывает металлическая фурнитура для крепежа пиломатериалов, и приведём некоторые примеры её использования, а также продемонстрируем видео в этой статье.

Крепёжные элементы для дерева

Крепёжная фурнитура

Разнообразие металлического крепежа в строительстве деревянных сооружений и производстве мебели достаточно велико. Но такая фурнитура не является прерогативой каких-то частных или государственных организаций – её всегда можно приобрести в мебельных и хозяйственных магазинах нашей страны.

Резьбовая фурнитура

  • Самые распространённые виды крепежа для деревянных конструкций, это кольцевые анкерные гвозди, клиновые анкеры, шурупы универсальные и с шестигранной головкой, саморезы, резьбовые шпильки, шестигранные гайки и металлические шайбы. Такая фурнитура зачастую является вспомогательной не только для стыковки бруса, а для другого накладного крепежа, о котором речь пойдёт ниже.
  • Зачастую инструкция от производителя гласит о том, что вся фурнитура такого типа должна быть из закалённой стали, а для наружных работ непременно нужно оцинкованное покрытие. Чёрные фосфатированные саморезы рекомендуются к использованию исключительно для внутренних работ, да и то, при условии, что в помещении не будет повышенной влажности.
  • Для монтажа деталей с перфорированным крепежом рекомендуется использовать низкоуглеродистые гальванически оцинкованные шурупы с конусной головкой, которая хорошо утапливается в перфорированную поверхность лент, уголков и тому подобных элементов.
  • Для крупных деталей (участки с повышенной нагрузкой) рекомендуется использование низкоуглеродистых оцинкованных шурупов с шестигранной головкой (учитывается норма использования DIN571). Конечно, цена оцинкованной электролитической стали несколько выше обычной, зато такой крепёж позволяет не беспокоиться о надёжности фиксации деталей.

Примечание. В настоящее время профессиональные строители зачастую используют рифлёные (кольцевые) и стропильные гвозди. У них, в отличие от шурупов по дереву, каждый виток замкнут, что обеспечивает большую прочность на разрыв – вытянуть их после монтажа практически невозможно.

Уголки крепёжные

Крепежные изделия для деревянных конструкций — уголки разного типа

Всем нам известный перфорированный металлический уголок можно универсальным приспособлением, которое используется, как при строительстве деревянных сооружений и сборке мебели, так и при обустройстве вентилируемых фасадов. Они могут быть разных размеров, но это зависит от их назначения, то есть, учитывается сила нагрузки на данный узел и его конфигурация.

Обратите внимание! Самые маленькие перфорированные уголки нужны для сборки мебели, устройстве перегородок, оконных и дверных проёмов, обрешёток (каркасов) для утеплителя и облицовки, а более крупные нужны для деревянных балок.

В любом случае такая фурнитура должна быть уже тех деталей, которые стыкуются при её содействии, как минимум, на 2-3 мм с каждой стороны. В тех случаях, когда брус крепят к бетонной плите или блоку, то на детали должны быть отверстия под анкерные болты.

Усиленные уголки с ребром жёсткости

При сборке узлов, где в дальнейшем предусматриваются большие нагрузки на сгибание, используется перфорированный оцинкованный уголок с одним или двумя рёбрами жёсткости, где толщина металла должна быть не менее 2,5-3 мм.

Перфорация, расположенная на концах элемента, может быть 5, 7, 11, и 14 мм в диаметре – такое разнообразие позволяет осуществлять крепёж при помощи саморезов, винтов и анкерных болтов разного сечения.

Стропильные уголки

Фиксирующие элементы такого типа, как на верхнем фото, используются при монтаже стропильных систем для крепления стропильных ног к мауэрлату и для обустройства мансардных окон на покатой крыше. Настоящий уголок освобождает от необходимости выпиливать (вырубать) пазы на балках, так как сам элемент состоит из двух частей, которые пересекаются под косым углом и их можно смещать относительно друг друга.

Ленты и пластины

Перфорированная лента

Перфорированная лента используется для усиления различных узлов, которые соединены под углом, например, это может быть соединение стропильных ног, где закреплённая сверху лента не позволит стыку разойтись. Толщина ленты варьируется от 0,8 мм до 1,5 мм, и её применение зависит от мощности нагрузок, которые будут оказываться на формируемый узел.

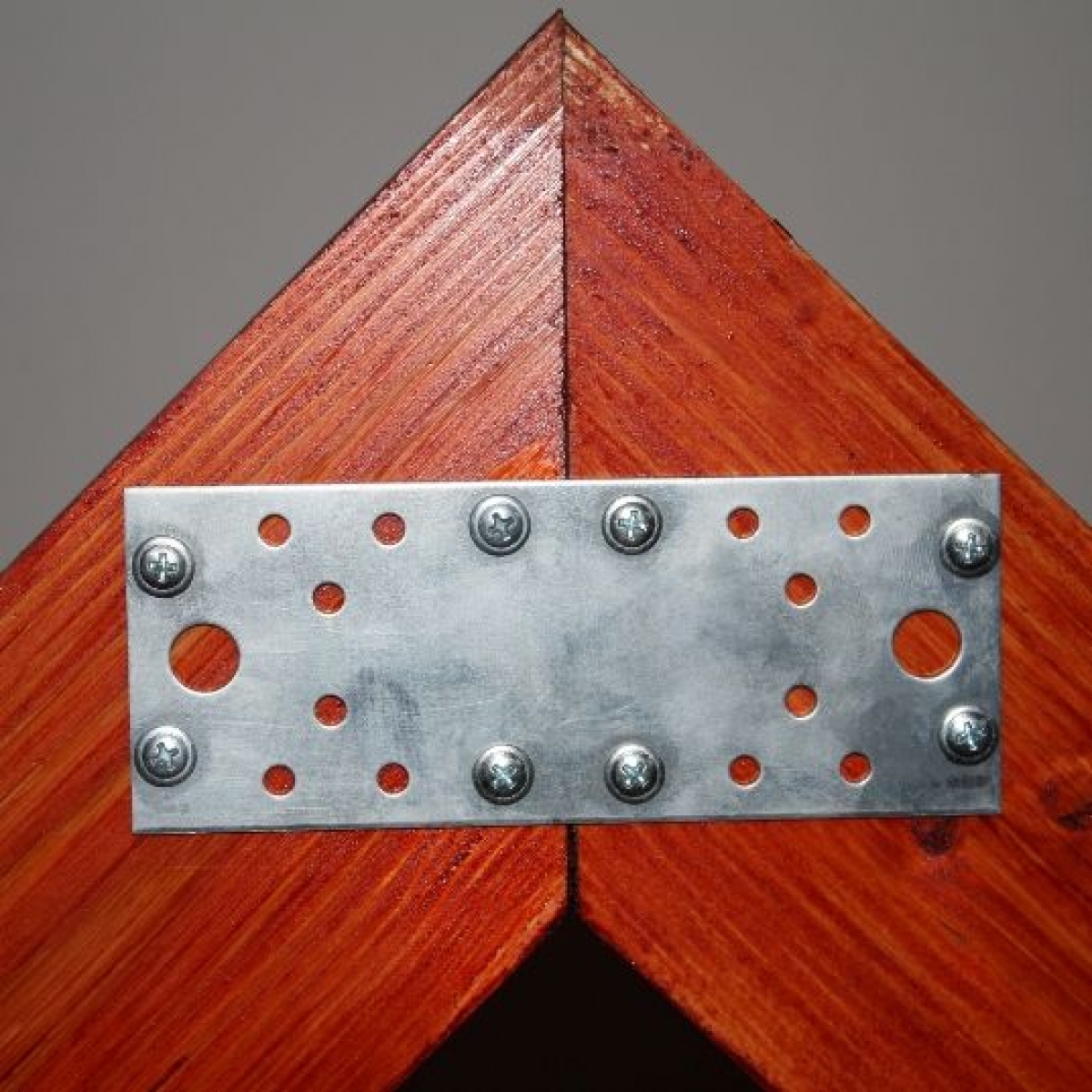

Пластины с перфорацией

Очень похожи на ленту пластины с перфорацией, но их толщина значительно больше и достигает 2-2,5 мм, а используют их практически для любых соединений в одной плоскости вне зависимости от назначения (это может быть, как скрытый, так и открытый крепёж).

Такие детали можно применять на открытом воздухе в условиях повышенной влажности, так как сталь здесь оцинкована. Элементы являются накладными и не требуют врезки, фиксируются при помощи гвоздей или шурупов.

Опоры

Опоры

Есть такой тип крепежа для деревянных балок, как опоры, которые могут прикручиваться к основанию или же бетонироваться, к тому же, у них может быть база для колонны, которая будет регулироваться домкратом, то есть, балку можно регулировать по высоте.

Регулируемая опора

Регулируемая опора позволяет защитить комель деревянной балки от сырости, а также это является компенсатором при просадке здания в первый год-полтора после строительства. Впрочем, основная сфера применения такого конструкционного элемента и есть деревянные дома, рассчитанные на усушку и усадку.

Зубчатые пластины и шайбы

Зубчатая пластина (слева) и шайба (справа)

Зубчатые пластины крепежные для деревянных конструкций используются для стягивания элементов и предотвращения скольжения вместо различных винтов или в совокупности с ними, в странах Евросоюза маркируется, как BULLDOG. При стыковке зубцы вдавливаются в поверхность древесины, обеспечивая дополнительную прочность соединению.

Заключение

При строительстве и ремонте своего дома вы всегда можете облегчить себе работу, если будете использовать металлическую крепёжную фурнитуру. Кроме того, монтаж такого крепежа своими руками повышает прочность узлов и их эксплуатационный ресурс.
