Как работает ламповый усилитель Flea-Power на 6Н1П и 6П14П. Какие компоненты использовались при его создании. Каковы основные характеристики и преимущества данной схемы. Как реализовать подобный усилитель на практике.
Особенности схемы лампового усилителя Flea-Power
Усилитель Flea-Power представляет собой пуристский триодный усилитель на лампах 6Н1П и 6П14П. Основные особенности схемы:
- Использование ламп 6Н1П в качестве драйвера и 6П14П в выходном каскаде
- Применение выходных трансформаторов ТВЗШ
- Использование конденсаторов «бумага в масле» (МГБО, МГБЧ)
- Отсутствие общей отрицательной обратной связи
- Раздельное выпрямление анодного напряжения для каждого канала
Схема оптимизирована для работы с компонентами, производившимися в СССР. Это позволяет реализовать качественный ламповый усилитель из доступных деталей.
Режимы работы ламп и характеристики усилителя
В данной конфигурации лампы работают в режиме с низким уровнем третьей гармоники. Это обеспечивает очень чистое звучание на малых мощностях (до 1 Вт). Основные характеристики усилителя:
- Выходная мощность: около 1 Вт на канал
- Анодное напряжение: 280-300 В
- Рекомендуемый анодный ток 6П14П: не более 35 мА
- Оптимальное сопротивление нагрузки: 4-8 Ом
- Частотная характеристика: типичная для однотактных триодных усилителей
При работе на нагрузку 8 Ом обеспечивается наиболее чистое звучание, хотя и с меньшей выходной мощностью. Нагрузка 4 Ом дает оптимальный баланс мощности и искажений.
Особенности конструкции и применяемые компоненты
При разработке усилителя учитывалась доступность компонентов советского производства. Основные применяемые детали:
- Лампы: 6Н1П, 6П14П
- Выходные трансформаторы: ТВЗШ

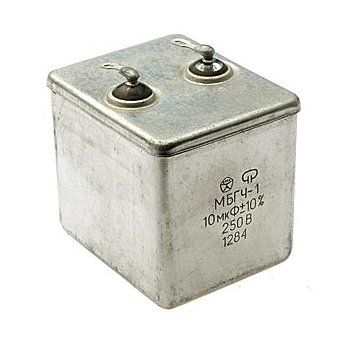

- Конденсаторы: МГБО, МГБЧ (бумага в масле)
- Силовой трансформатор: ТАН33 или аналогичный
- Выпрямительные лампы
Интересной особенностью является использование трансформаторов ТВЗШ не только в выходных каскадах, но и в качестве дросселей в блоке питания. Это позволяет эффективно использовать имеющиеся компоненты.
Реализация усилителя на практике
Практическая реализация усилителя была выполнена Алексеем Базилеевым. Основные особенности конструкции:
- Прочный алюминиевый корпус
- Силовой трансформатор в отдельном экранирующем корпусе
- Выходные трансформаторы ТВЗШ размещены под шасси
- Потенциометры для регулировки смещения 6П14П
Такая конструкция обеспечивает хорошее экранирование компонентов и позволяет точно настроить режимы работы ламп.
Измеренные характеристики усилителя
Измерения реального усилителя показали следующие результаты:
- Анодное напряжение: около 280 В (немного ниже расчетного)
- Искажения на малой мощности: крайне низкие
- Спектр гармоник: соответствует расчетному
- Частотная характеристика: типичная для однотактных триодных усилителей
Полученные характеристики подтверждают высокое качество звучания усилителя на малых мощностях.
Преимущества и недостатки конструкции
Основные преимущества данной схемы усилителя:
- Простота конструкции
- Высокое качество звучания на малых мощностях
- Возможность реализации на доступных компонентах
- Хорошая повторяемость результатов
К недостаткам можно отнести:
- Низкую выходную мощность (около 1 Вт)
- Необходимость использования высокочувствительных акустических систем
- Сложность подбора качественных компонентов советского производства
Несмотря на недостатки, данная конструкция позволяет получить отличное качество звучания при разумных затратах.
Рекомендации по сборке и настройке усилителя
При реализации подобного усилителя следует обратить внимание на следующие моменты:
- Тщательный подбор и проверка трансформаторов ТВЗШ
- Использование качественных конденсаторов «бумага в масле»
- Обеспечение хорошего экранирования компонентов
- Точная настройка режимов работы ламп
- Использование высокочувствительных акустических систем
При соблюдении этих рекомендаций можно получить отличное качество звучания даже при использовании недорогих компонентов.
Возможные модификации и улучшения схемы
Данная схема допускает различные модификации для улучшения характеристик:
- Использование более современных выходных трансформаторов
- Применение других типов ламп в выходном каскаде
- Модификация блока питания для повышения анодного напряжения
- Добавление регулировки тембра
- Реализация двухтактной схемы для повышения выходной мощности
Однако любые модификации следует выполнять осторожно, чтобы не ухудшить качество звучания усилителя.
