Мигалка на транзисторе. Простая мигалка на одном транзисторе: схема, принцип работы и применение

Как сделать простую мигалку на одном транзисторе. Какие детали нужны для сборки мигалки. Как работает схема мигалки на транзисторе. Где можно применить светодиодную мигалку. Какие преимущества у простой мигалки на одном транзисторе.

Что такое мигалка на транзисторе и зачем она нужна

Мигалка на транзисторе — это простое электронное устройство, заставляющее светодиод или лампочку периодически включаться и выключаться. Такие мигалки широко применяются в различных сферах:

• В качестве индикаторов работы электронных устройств
• Для привлечения внимания в рекламных конструкциях
• В детских игрушках для создания светового эффекта
• В велосипедных фонарях и автомобильных стоп-сигналах
• Для имитации охранной сигнализации

Главное преимущество мигалки на одном транзисторе — ее простота и дешевизна. Такую схему может собрать даже начинающий радиолюбитель, используя всего несколько недорогих деталей.

Принцип работы мигалки на транзисторе

В основе работы простейшей мигалки на транзисторе лежит процесс заряда и разряда конденсатора. Схема работает следующим образом:

1. При подаче питания конденсатор начинает заряжаться через резистор
2. Когда напряжение на конденсаторе достигает порогового значения, транзистор открывается
3. Через открытый транзистор начинает протекать ток, зажигая светодиод
4. Конденсатор быстро разряжается через открытый транзистор
5. При падении напряжения транзистор закрывается, светодиод гаснет
6. Процесс повторяется, создавая эффект мигания

Частота мигания зависит от номиналов конденсатора и резистора. Изменяя их значения, можно регулировать скорость мигания светодиода.

Схема простой мигалки на одном транзисторе

Для сборки простейшей мигалки на транзисторе потребуются следующие детали:

• Транзистор КТ315 или аналогичный
• Светодиод любого цвета
• Резистор 1-10 кОм
• Конденсатор 10-100 мкФ
• Источник питания 3-12В

Схема мигалки выглядит следующим образом:

«`text +——[R1]——+ | | BAT | | +—+—[LED]—+ | | | | C | | | | +———-+——[VT]——+ | | GND BAT — источник питания 3-12В R1 — резистор 1-10 кОм C — конденсатор 10-100 мкФ VT — транзистор КТ315 или аналогичный LED — светодиод «`

Важно соблюдать полярность подключения транзистора, светодиода и конденсатора. Неправильное подключение может привести к выходу деталей из строя.

Как собрать мигалку на транзисторе своими руками

Сборка простой мигалки на транзисторе доступна даже начинающим. Для этого потребуется:

1. Подготовить все необходимые детали
2. Соединить компоненты согласно схеме
3. Проверить правильность подключения
4. Подать питание на схему

При правильной сборке светодиод начнет мигать сразу после подключения питания. Если этого не произошло, следует проверить:

• Правильность подключения деталей
• Исправность компонентов
• Надежность контактов
• Соответствие напряжения питания

Для удобства монтажа можно использовать макетную плату или выполнить пайку на печатной плате.

Преимущества простой мигалки на одном транзисторе

Мигалка на одном транзисторе имеет ряд преимуществ по сравнению с более сложными схемами:

• Простота конструкции
• Минимальное количество деталей
• Низкая стоимость
• Высокая надежность
• Широкий диапазон питающих напряжений
• Возможность регулировки частоты мигания
• Компактные размеры

Эти качества делают мигалку на транзисторе отличным выбором для начинающих радиолюбителей и простых проектов.

Области применения простой мигалки на транзисторе

Несмотря на свою простоту, мигалка на одном транзисторе находит широкое применение в различных сферах:

• Индикация работы электронных устройств
• Декоративная подсветка
• Сигнальные огни
• Детские игрушки
• Велосипедные фонари
• Имитация охранных систем
• Рекламные конструкции

Простота схемы позволяет легко встраивать ее в различные устройства и конструкции.

Модификации схемы мигалки на транзисторе

Базовую схему мигалки на одном транзисторе можно модифицировать для получения различных эффектов:

• Изменение частоты мигания путем подбора номиналов резистора и конденсатора
• Добавление нескольких светодиодов для увеличения яркости
• Использование разноцветных светодиодов для создания световых эффектов
• Добавление фоторезистора для автоматического включения в темноте
• Применение мощных светодиодов для увеличения дальности видимости

Экспериментируя с различными компонентами, можно создавать интересные световые эффекты на базе простой схемы.

Советы по сборке и эксплуатации мигалки на транзисторе

При сборке и использовании мигалки на транзисторе следует учитывать несколько важных моментов:

1. Используйте качественные компоненты для надежной работы схемы
2. Соблюдайте полярность подключения деталей
3. Не превышайте максимально допустимое напряжение питания
4. При работе с высокими напряжениями соблюдайте технику безопасности
5. Для увеличения срока службы используйте радиатор на транзисторе
6. Защитите схему от влаги и механических воздействий
7. Периодически проверяйте надежность контактов

Следуя этим рекомендациям, вы обеспечите долгую и надежную работу вашей мигалки на транзисторе.

Мигалка на одном транзисторе схема

Схема, фотографии и описание китайского прибора для экономии электроэнергии. Диод Шоттки. Снова всем привет! В этой статье буду рассказывать начинающим радиолюбителям о том, как сделать простую мигалку всего на одном самом дешевом транзисторе. Конечно в продаже можно найти готовые мигающие светодиоды , но они есть не во всех городах, частота их вспышек не регулируется, и напряжение питания довольно ограниченно. Часто бвает проще не ходить по магазинам и не ждать неделями заказа с интернета когда надо иметь мигалку здесь и сейчас , а собрать за пару минут по простейшей схеме.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Экономичные и простые мигалки в качестве индикаторов напряжения
• Делаем мигающий светодиод своими руками: простейшие и сложные схемы
• Мигалка на светодиодах
• мигалка на транзисторах
• Cхема мигалки на светодиоде
• Как сделать чтоб мигал светодиод. Светодиодная мигалка на транзисторе
• Простая мигалка на одном транзисторе

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Простые схемы мигалок

Экономичные и простые мигалки в качестве индикаторов напряжения

Мигающие светодиоды часто применяют в различных сигнальных цепях. В продаже довольно давно появились светодиоды LED различных цветов, которые при подключении к источнику питания периодически мигают. Для их мигания не нужны никакие дополнительные детали. Внутри такого светодиода смонтирована миниатюрная интегральная микросхема, управляющая его работой.

Однако для начинающего радиолюбителя намного интереснее сделать мигающий светодиод своими руками, а заодно изучить принцип работы электронной схемы, в частности мигалок, освоить навыки работы с паяльником. Существует множество схем, с помощью которых можно заставить мигать светодиод.

Мигающие устройства можно изготовить как из отдельных радиодеталей, так и на основе различных микросхем. Сначала мы рассмотрим схему мигалки мультивибратора на двух транзисторах. Для ее сборки подойдут самые ходовые детали. Также во многих интернет магазинах можно купить наборы деталей для сборки подобных схем led мигалок. На рисунке изображена схема мигалки мультивибратора, состоящая всего из девяти деталей.

Для ее сборки потребуются:. Не обязательно, чтобы парные детали, например резисторы R2 и R3, имели одинаковую величину. Небольшой разброс номиналов практически не сказывается на работе мультивибратора.

Также данная схема мигалки на светодиодах не критична к напряжению питания. Она уверенно работает в диапазоне напряжений от 3 до 12 вольт. Схема мигалки мультивибратора работает следующим образом.

В момент подачи на схему питания, всегда один из транзисторов окажется открытым чуть больше чем другой. Причиной может служить, например, чуть больший коэффициент передачи тока.

Пусть первоначально больше открылся транзистор Т2. Тогда через его базу и резистор R1 потечет ток заряда конденсатора С1. Транзистор Т2 будет находиться в открытом состоянии и через R4 будет протекать его ток коллектора. На плюсовой обкладке конденсатора С2, присоединенной к коллектору Т2, будет низкое напряжение и он заряжаться не будет. По мере заряда С1 базовый ток Т2 будет уменьшаться, а напряжение на коллекторе расти.

В какой-то момент это напряжение станет таким, что потечет ток заряда конденсатора C2 и транзистор Т3 начнет открываться. С1 начнет разряжаться через транзистор Т3 и резистор R2. Падение напряжения на R2 надежно закроет Т2. В это время через открытый транзистор Т3 и резистор R1 будет течь ток и светодиод LED1 будет светиться. В дальнейшем циклы заряда-разряда конденсаторов будут повторяться попеременно. Если посмотреть осциллограммы на коллекторах транзисторов, то они будут иметь вид прямоугольных импульсов.

Когда ширина длительность прямоугольных импульсов равна расстоянию между ними, тогда говорят, что сигнал имеет форму меандра.

Снимая осциллограммы с коллекторов обоих транзисторов одновременно, можно заметить, что они всегда находятся в противофазе. Длительность импульсов и время между их повторениями напрямую зависят от произведений R2C2 и R3C1. Меняя соотношение произведений можно изменять длительность и частоту вспышек светодиода. Для сборки схемы мигающего светодиода понадобятся паяльник, припой и флюс. В качестве флюса можно использовать канифоль или жидкий флюс для пайки, продающийся в магазинах.

Перед сборкой конструкции необходимо тщательно зачистить и залудить выводы радиодеталей. Выводы транзисторов и светодиода нужно соединять в соответствии с их назначением. Также необходимо соблюдать полярность включения электролитических конденсаторов.

Маркировка и назначение выводов транзисторов КТ показаны на фото. Проще всего определить катод светодиода , рассматривая прибор на просвет. Катодом является электрод с большей площадью. В этом случае может получиться конструкция наподобие той, что показана ниже на фото. Если нужно собрать мигалку для последующего применения, то монтаж можно выполнить на куске жесткого картона или изготовить печатную плату из текстолита.

Во-первых, неправильно подключены эмиттер и коллектор. Однако схема светодиодной мигалки вполне рабочая. Дело в том, что в ней КТ работает как динистор. При достижении на нем порогового значения обратного напряжения происходит пробой полупроводниковых структур и транзистор открывается. Нарастание напряжения на транзисторе происходит по мере зарядки конденсатора. После открывания транзистора конденсатор разряжается на светодиод.

Так как в схеме мигалки на светодиодах используется нестандартное включение транзистора, она может потребовать подбора резистора или конденсатора при наладке. Большинство светодиодов работают при напряжениях свыше 1.

Поэтому их нельзя простым способом зажечь от одной пальчиковой батарейки. Однако существуют схемы мигалок на светодиодах позволяющие преодолеть эту трудность. Одна из таких показана ниже. Время заряда конденсатора С1 гораздо больше времени заряда конденсатора С2.

После заряда С1 открываются оба транзистора и конденсатор С2 оказывается последовательно соединен с батарейкой. Через транзистор Т2 суммарное напряжение батареи и конденсатора прикладывается к светодиоду.

Светодиод загорается. После разряда конденсаторов С1 и С2 транзисторы закрываются и начинается новый цикл зарядки конденсаторов. Такая схема мигалки на светодиодах называется схемой с вольтодобавкой. Мы рассмотрели несколько схем мигалок на светодиодах. Собирая эти и другие устройства можно не только научиться паять и читать электронные схемы. На выходе можно получить вполне работоспособные приборы полезные в быту. Дело ограничивается только фантазией создателя.

Проявив смекалку, из светодиодной мигалки можно, например, сделать сигнализатор открытой дверцы холодильника или указатель поворотов велосипеда. Заставить мигать глазки мягкой игрушки.

Как сделать мигающий светодиод Содержание 1 Как сделать светодиодную мигалку своими руками 2 Простая мигалка на светодиоде 3 Мигающий светодиод на одной батарейке. Схема самой простой мигалки. Поделиться с друзьями:. Похожие записи. Как собрать светодиодную ленту своими руками. Как сделать индикатор напряжения на светодиодах для сети В. Как плавно включить и выключить светодиод, популярные схемы розжига.

Делаем мигающий светодиод своими руками: простейшие и сложные схемы

Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день. Войти Чужой компьютер. В гостях у Самоделкина! Светодиодная мигалка на двух транзисторах. Доставка новых самоделок на почту Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

Cхема простой мигалки на светодиоде. Управляющим элементом данной схемы является транзистор, включенный в «лавинном».

Мигалка на светодиодах

Всем привет! В этом видео, я вам покажу как сделать простую мигалку на одном транзисторе КТ своими руками. Светодиодная мигалка на одном транзисторе RG35 — РадиоГубитель Принцип мигалки на одном транзисторе, основан на лавинном пробое — гуглите, информации предостаточно. Схематично, мы подключаем транзис.. Мигалка на одном транзисторе своими руками Radio Hobby Invent. Простая мигалка на одном транзисторе КТ

мигалка на транзисторах

Открывать полный загадок мир радиоэлектроники, не имея специализированного образования, рекомендуется начинать со сборки простых электронных схем. Уровень удовлетворения при этом будет выше, если положительный результат будет сопровождаться приятным визуальным эффектом. Идеальным вариантом являются схемы с одним или двумя мигающими светодиодами в нагрузке. Ниже приведена информация, которая поможет в реализации наиболее простых схем, сделанных своими руками.

Отправить комментарий.

Cхема мигалки на светодиоде

Бывает сильная надобность заставить светодиод мигать, для усиления привлечения внимания человека к сигналу. Но делать сложную схему просто нет времени и места для размещения радиоэлементов. Я покажу вам схему, состоящую всего из трех, которая заставит светодиод моргать. Схема хорошо работает от 12 вольт, что должно заинтересовать автомобилистов. Если брать полный диапазон питающего напряжение, то он лежит в пределах вольт.

Как сделать чтоб мигал светодиод. Светодиодная мигалка на транзисторе

Вашему вниманию представлена, наверное, самая простая, но интересная схема мигалки на светодиоде. Если у вас есть меленькая новогодняя елочка из блестящего дождика то вмонтированный в ее основание яркий светодиод в Кд который не просто горит, а еще и мигает — очень простое и красивое украшение рабочего места. Питание схемы В, может быть заменено на питание от порта USB. Предыдущая статья также была про мигалку на светодиодах , но в отличие от нее данная статья расскажет про мигалку на одном светодиоде, что никоим образом не сужает ее область применения, я бы сказал даже наоборот. Наверняка вы не однократно видели подмигивающий зеленый, красный или синий огонек, например, в автомобильной сигнализации. Теперь и у вас есть возможность собрать простейшую схему мигалки на светодиоде. Ниже будет представлена таблица с параметрами деталей в схеме для определения частоты вспышек.

Экономичные и простые мигалки в качестве индикаторов напряжения Все Схема 3. Ждущий мультивибратор на биполярном и МОП — транзисторе. . Электронный ключ это устройство, которое может находиться в одном из.

Простая мигалка на одном транзисторе

На уроках физики в некоторых школах проходят тему о создании , изучают их виды, принципы работы и пробуют самостоятельно создать прибор в лабораторных условиях. В современном мире люди очень часто сталкиваются со светодиодами в повседневной жизни, самым простым примером являются LED-лампочки. Так что же это такое и как сделать светодиод, чтобы он мигал, читайте в нашей статье.

Удобно, особенно ночью. Но, все когда-нибудь кончается. Перестали светиться и неоновые лампочки в выключателях. Заменил их на светодиоды, кое-где на мигающие.

Мигающие светодиоды применяются в различных сигнальных схемах, в рекламных щитах и вывесках, электронных игрушках. Сфера их применения достаточно широка.

Cхема простой мигалки на светодиоде представлена на рисунке Работает схема на рис. При протекании тока через эту цепочку, создается напряжение падения на каждом элементе, и при достижении на транзисторе VT1 напряжения пробоя, транзистор мгновенно открывается, одновременно зажигая светодиод. Напряжение на конденсаторе падает и соответственно падает и на управляющей цепи VT1, HL1, R2, и при достижении порога отключения транзистор закрывается, выключая светодиод. Затем процесс заряда — разряда вновь многократно повторяется, вызывая мигание светодиода. Частота мигания светодиода определяется номиналом емкости C1, резистора R1 и транзистора VT1. При номиналах, указанных на схеме, частота включения «мигалки» порядка 1 Гц.

By lenar Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6.

Мигалка на транзисторе

Основа из плотного ламинированного картона. На лицевой стороне изображен красочный сюжет, а на обратной стороне происходит сборка электронной схемы. В набор входят различные компоненты. Это резисторы, транзисторы, конденсаторы, различные датчики, медный скотч и прочее. Самая главная часть набора. Что такое электричество?

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Экономичные и простые мигалки в качестве индикаторов напряжения
• Мигалка с тремя светодиодами схема. Схема мигалки на одном транзисторе
• Схема мигалки
• Делаем мигающий светодиод своими руками: простейшие и сложные схемы
• Как сделать мигающий светодиод
• Мигалка на светодиодах
• мигалка на транзисторах

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Мигалка на одном транзисторе КТ315. Схемы для начинающих радиолюбителей. #1 Сборки схем

Экономичные и простые мигалки в качестве индикаторов напряжения

Самая простая и доступная радиолюбительская поделка это светодиодная мигалка. Вариантов такой радиоэлектронной игрушки очень много, и каждый радиолюбитель выберет то, что ему больше подходит по его вкусу. В этой статье описано лишь один вариант простой светодиодной мигалки на трёх светодиодах, которую вы можете быстро и просто изготовить из доступных и дешевых радиоэлектронных элементов.

Мигалка на трех светодиодах представляет собой примитивный бегущий огонь. В основе работы такой схемы лежит традиционный мультивибратор с тремя транзисторами добавлен один каскад. По очереди зажигается один из трех светодиодов, и так по кругу непрерывно. Надеюсь, что хоть что-то вам пригодятся. Если необходимо подключить более мощные светодиоды, или куски диодной ленты — увеличьте питание до В и установите транзисторы помощнее. Сборка и испытание мультивибратора: EGOR. Подключение и согласование различных моделей цифровых фотоаппаратов к любым, в том числе и советским фотовспышкам.

Представляем схему и реально рабочую модель гаусс пушки — электромагнитного ускорителя. В этом разделе собраны схемы генераторов световых импульсов или если сказать проще- мигалок. Их можно устанавливать на детские игрушки, использовать в аттракционах, размещать на видном месте в салоне автомобиля для имитации действия сторожевого устройства.

Сравнительно простые «мигалки» получаются при использовании тринисторов. Правда, особенность работы большинства тринисторов заключается в том, что они открываются при подаче на управляющий электрод определенного напряжения тока , а для их закрывания необходимо уменьшить анодный ток до значения ниже тока удержания.

Если питать тринистор от источника переменного или пульсирующего напряжения, он будет автоматически закрываться при прохождении тока через ноль. При питании же от источника постоянного напряжения тринистор просто так закрываться не станет, придется использовать специальные технические решения. Схема одного из вариантов «мигалки» на тринисторах приведена на рис. Устройство содержит генератор коротких импульсов на однопереходном транзисторе VT1 и два каскада на тринисторах.

В анодную цепь одного из тринисторов VS2 включена лампа накаливания EL1. Работает устройство так. В начальный момент после подачи питания оба тринистора закрыты и лампа не горит.

Генератор вырабатывает короткие мощные импульсы с интервалом, определяемым параметрами цепочки R1C1. Первый же импульс поступит на управляющие электроды тринисторов, и они откроются. Лампа зажжется. За счет тока, протекающего через лампу, тринистор VS2 останется открытым, а вот VS1 закроется, так как его анодный ток, определяемый резистором R2, слишком мал.

Конденсатор С2 начнет заряжаться через этот резистор и к моменту появления второго импульса генератора окажется заряженным. Этот импульс приведет к открыванию тринистора VS1, и левый по схеме вывод конденсатора С2 будет кратковременно подключен к катоду тринистора VS2.

Но даже такого подключения достаточно, чтобы тринистор закрылся и лампа погасла. Таким образом, оба тринистора окажутся закрытыми, конденсатор С2 разрядится. Следующий импульс генератора приведет к открыванию тринисторов, описанный процесс повторится.

Лампа вспыхивает с частотой, вдвое меньшей частоты генератора. Для указанных на схеме элементов можно использовать лампу накаливания либо несколько ламп, включенных последовательно или параллельно с током до 0,5 А. Если использовать все возможности указанных тринисторов, допустимо применить лампу, потребляющую ток до 5 А.

В этом случае для надежного закрывания тринистора VS2 емкость конденсатора С2 надо увеличить до Соответственно придется увеличить емкость конденсатора С1, чтобы в периоды между импульсами генератора конденсатор С2 успевал зарядиться. Тринистор VS2 следует разместить на небольшом радиаторе. Оксидный конденсатор С2 — обязательно алюминиевый, серий К, К,К Если ток лампы не превышает 0,5 А, один из тринисторов можно заменить на маломенее мощный, например, КУА на рис.

Поскольку напряжения на управляющих электродах тринисторов, при которых они открываются, различны, в устройство введен подстроечный резистор R2, с помощью которого подбирают оптимальный режим их работы. Кроме того, увеличивают сопротивление резистора R3 в цепи анода тринистора VS1. Налаживание конструкций сводится к установке требуемой частоты «миганий» лампы подбором конденсатора С1.

Если лампа накаливания загорается, но не гаснет, значит, либо тринистор VS1 не закрывается следует увеличить сопротивление резистора R2 в первой «мигалке» или R3 во второй , либо не успевает зарядиться конденсатор С2. Тогда желательно уменьшить его емкость, а еще лучше — частоту переключении. Во второй «мигалке» нужно установить движок подстроечного резистора в такое положение, при котором устойчиво срабатывают оба тринистора.

Подписаться на RSS. Корзина товаров:. Главная Схема Схема мигалки на одном транзисторе. Цоколь GY6. Поделиться с друзьями:. В качестве схемы генератора вспышек светодиода для стоп-сигнала велосипеда рекомендую выбрать именно эту, так как она довольно проста и не требует никакой настройки вообще. Самое главное — это исправные используемые детали, давайте разберемся с каждой из них. Нам нужны два светодиода, любого цвета, примерно на 3 вольта, их яркость выбирайте сами. В статье использованы зеленые.

У светодиода есть два вывода, один длинее, а один короче. Теперь резисторы, можно использовать хоть китайские, хоть советские. Используйте резисторы мощностью 0, или 0,25 Вт. Резистор неполярный. Для схемы велосипедной мигалки нам понадобиться два электролитических конденсатора емкостью мкФ, на 16V, можно и больше.

Можно вообще применить другую емкость, тогда частота мигания измениться. Минус на конденсаторе отмечен полоской. Сейчас самое главное — транзистор. Можно использовать КТ, или его аналог BC Транзистор имеет три вывода: Б база , К коллектор , Э эмиттер. Очень важно не перепутать их! Со всеми деталями разобрались. Теперь приступаем к плате. Вы можете обойтись и без нее, то есть сделать все навесным монтажом.

Решать только вам. А скачать плату мигалки можно тут. Для начала делаем печатную плату, и лудим ёё, теперь чтобы подготовить дорожки для пайки, обезжирьте их ацетоном или этиловым спиртом. Берем два резистора по 2,2 кОм и впаиваем их на нужное место на плате. Следующими идут два электролитических конденсатора на мкф, примерно на 16 вольт, можно и больше. Не забываем про полярность! Сейчас нужно впаять два транзистора КТ или BC Тут важно не перепутать их цоколёвку, иначе схема не заработает.

И наконец завершающий этап создания светодиодной мигалки — впайка светодиодов у меня они зеленые. Все готово. Если собрали схему правильно и подали на нее напряжение — работать будет сразу. Осталось закрепить её в подходящем месте скутера или велосипеда. Ниже вы можете посмотреть видео работы светодиодной мигалки.

Мигалка с тремя светодиодами схема. Схема мигалки на одном транзисторе

Отправить комментарий. Мигалка на одном транзисторе кт и ярким мощным светодиодом. Комментариев нет:. Главная страница. Подписаться на: Сообщения Atom.

Экономичные и простые мигалки в качестве индикаторов напряжения . Схема № 5. Мигалка на Управляемом ОдноПереходном Транзисторе (УОПТ ).

Схема мигалки

Самая простая и доступная радиолюбительская поделка это светодиодная мигалка. Вариантов такой радиоэлектронной игрушки очень много, и каждый радиолюбитель выберет то, что ему больше подходит по его вкусу. В этой статье описано лишь один вариант простой светодиодной мигалки на трёх светодиодах, которую вы можете быстро и просто изготовить из доступных и дешевых радиоэлектронных элементов. Мигалка на трех светодиодах представляет собой примитивный бегущий огонь. В основе работы такой схемы лежит традиционный мультивибратор с тремя транзисторами добавлен один каскад. По очереди зажигается один из трех светодиодов, и так по кругу непрерывно. Надеюсь, что хоть что-то вам пригодятся. Если необходимо подключить более мощные светодиоды, или куски диодной ленты — увеличьте питание до В и установите транзисторы помощнее. Сборка и испытание мультивибратора: EGOR. Подключение и согласование различных моделей цифровых фотоаппаратов к любым, в том числе и советским фотовспышкам.

Делаем мигающий светодиод своими руками: простейшие и сложные схемы

Всем привет! В этом видео, я вам покажу как сделать простую мигалку на одном транзисторе КТ своими руками. Светодиодная мигалка на одном транзисторе RG35 — РадиоГубитель Принцип мигалки на одном транзисторе, основан на лавинном пробое — гуглите, информации предостаточно. Схематично, мы подключаем транзис..

Поиск новых сообщений в разделах Все новые сообщения Компьютерный форум Электроника и самоделки Софт и программы Общетематический. Мигалка на двух транзисторах.

Как сделать мигающий светодиод

Форум самодельщиков: Мигалка без транзисторов. Но тут вспомнил, что недавно на одном форуме видел простенькую мигалку на реле. То что надо в условиях. Затем я припаял конденсатор и светодиод в конечном варианте будут либо 12в лампочка, либо св лента по схеме. В этой статье буду рассказывать начинающим радиолюбителям о том, как сделать простую мигалку всего на одном самом дешевом транзисторе.

Мигалка на светодиодах

Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день. Войти Чужой компьютер. В гостях у Самоделкина! Светодиодная мигалка на двух транзисторах. Доставка новых самоделок на почту Получайте на почту подборку новых самоделок.

LED МИГАЛКА НА ТРАНЗИСТОРЕ Снова всем привет! В этой статье буду рассказывать начинающим радиолюбителям о том, как.

мигалка на транзисторах

Собрал очень простую схемку, светодиодной мигалки. Помню собирали такие еще в советских кружках. Дубликаты не найдены.

Импульсные блоки питания Линейные блоки питания Радиолюбителю конструктору Светодиоды, ламы и свет 3D печать и 3D модели Самая простая мигалка на светодиодах. Часто в радиолюбительских конструкциях предпочтительна индикация с мигающим светодиодом. Мигающий сигнал сильнее привлекает внимание человека. Не обязательно использовать в схеме мигалки мультивибратор на нескольких транзисторах или, тем более, микроконтроллер. Можно вполне обойтись одним дешевым транзистором, конденсатором и парой резисторов.

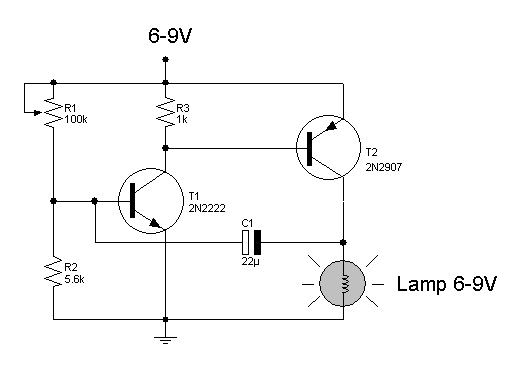

Простые схемы мигающих устройств мигалок для светодиодов или лампочек, построенные на основе симметричного мультивибратора. Используются широкодоступные детали, схемы предельно доступны к повторению начинающим радиолюбителям и аматорам в радиоэлектронике.

Регистрация Вход. Ответы Mail. Вопросы — лидеры Перестал работать Mi band 4 1 ставка. Роботы уничтожат ваши рабочие места? А разве понятие «эфир» можно всерьёз рассматривать в электронике? Задача по физике 1 ставка. Провод КСПВ, вопрос к электрикам 1 ставка.

Элементарная схема мигалки на шести светодиодах, особенностью которой является простота и отсутствие активных управляющих элементов, такие как, транзисторы, тиристоры или микросхемы. С третьим мигающим светодиодом красного цвета последовательно включено два обычных красных светодиода 1 и 2. Когда вспыхивает мигающий 3, вместе с ним светяться 1 и 2. При этом открывающийся диод шунтирует зеленые светодиоды , которые при этом тухнут.

Как сделать мигающий светодиод от батарейки. Светодиодная мигалка на транзисторе. Обычные светодиоды и семы мигалок на их основе

Данная светодиодная мигалка на 12 вольт позволяет создать эффект хаотичных вспышек каждого из 6 светодиодов. Принцип работы основан на лавинном пробое p-n перехода .

Описание работы светодиодной мигалки

Опишем работу схемы на одном блоке, оставшиеся пять работают по аналогичному принципу. При подаче напряжения питания через резистор R1 начинает заряжаться конденсатор С1 и следовательно на нем начинает расти напряжение. Пока он заряжается, ничего не происходит.

После того как на выводах конденсатора напряжение достигнет 11…12 вольт, происходит лавинный пробой p-n перехода транзистора, проводимость его возрастает и как следствие этому, светодиод начинает светиться за счет энергии разряжающегося конденсатора C1.

Когда напряжение на конденсаторе падает ниже 9… 10 вольт, транзисторный переход закрывается, и весь процесс повторяется с самого начала. Оставшиеся пять блоков схемы работают также и примерно на той же частоте, но фактически частота немного отличается друг от друга из-за допусков радиокомпонентов.

В конструкции можно применить произвольные радиодетали. Необходимо отметить, что при напряжении питания менее 12 вольт схема работать не будет, поскольку не будет происходить лавинный пробой транзистора и генератор работать не будет. Особенностью этого типа генератора является его зависимость от напряжения питания. Чем выше напряжение, тем выше частота колебаний. Верхний уровень по питанию ограничен характеристиками конденсаторов и токоограничивающих резисторов.

Значения резисторов и конденсаторов определяют частоту работы каждого отдельно взятого генератора. Резисторы, защищают транзисторы от разрушения во время лавинного пробоя. Не следует сильно занижать сопротивление резисторов, так как это может привести к выходу из строя транзисторов. То же самое может произойти, если слишком увеличить емкости конденсаторов. В этом случае можно посоветовать последовательно светодиоду подключить дополнительное сопротивление.

http://pandatron.cz/?520&dekorativni_blikatko

Простые схемы мигающих устройств (мигалок) для светодиодов или лампочек, построенные на основе симметричного мультивибратора. Используются широкодоступные детали, схемы предельно доступны к повторению начинающим радиолюбителям и аматорам в радиоэлектронике.

Подобные схемы мигающих устройств отлично подойдут для оснащения какой-либо игрушки, например для игрушечного автомобиля — прикрепив красный и синий светодиоды сверху и поместив их в небольшой колпачок из органического стекла или прозрачного пластика, таким образом мы превратим простую и скучную машинку в интерактивную игрушку — иммитатора полицейской машины.

Как еще можно использовать мигалку на основе мультивибратора и светодиодов? — все упирается в вашу фантазию, можете сделать какой-то сигнализатор, или же присоединить данную схему к какому-то другому устройству, не ленитесь думать и творить!

Первый вариант мигалки

Схема мигающего устройства (мигалки) предоставлена на рисунке 1. Устройство построено на основе симметричного мультивибратора и содержит минимум деталей. Скорость смены свечения светодиодов можно изменять в зависимости от емкости конденсаторов C1 и C1, а также подбирая сопротивление резисторов R2 и R3. Резисторы R1 и R4 служат для ограничения тока, что проходит через каждый светодиод.

В данной схеме следует учесть такой параметр транзистора как «напряжение насыщения Коллектор-Эмиттер » — это падение напряжения на открытом транзисторе.

Типовые значения напряжений насыщения КЭ для некоторых транзисторов:

• КТ315 А-Г = 0,4В;
• КТ315 Д,Е = 1В;
• КТ3102 А-Е = 0,3В.

Допустим что мы будем использовать транзистор КТ315 с напряжением насыщения 0,4В, рассчитаем напряжение на гасящем резисторе для красного и синего светодиодов:

Uг_красный = 5 — 0,4 — 2 = 2,6В;

Uг_синий = 5 — 0,4 — 3 = 1,6В.

Выполним расчет сопротивления гасящих резисторов:

Rг_красный = 2,6В / 0,02А = 130 Ом;

Rг_синий = 1,6В / 0,02А = 80 Ом.

Таким образом в схеме на рисунке 1 для синего светодиода используем гасящий резистор R4 сопротивлением 80 Ом, а для красного — резистор R1 сопротивлением 130 Ом. Мощность каждого резистора — от 0,125 Ватт и выше, какие есть в наличии.

Рис. 1. Принципиальная схема мигающего устройства (мигалки) на транзисторах КТ315.

Если вы хотите питать устройство от источника напряжением больше или меньше 5В то придется рассчитать сопротивление гасящих резисторов R1 и R4, используя закон Ома.

Транзисторы КТ315 можно заменить на другие маломощные со структурой N-P-N, к примеру КТ3102.

Второй вариант мигалки

Второй вариант мигалки на светодиодах не сильно отличается от первого, она представлена на рисунке 2. В устройстве использованы транзисторы P-N-P структуры и в сравнении с предыдущей схемой изменена полярность питания, а также включение светодиодов.

Вместо старых транзисторов МП41 можно поставить КТ361 или КТ3107, при этом сопротивления резисторов R2 и R3 нужно поднять до 27-30 кОм.

Рис. 2. Принципиальная схема мигающих светодиодов с использованием транзисторов МП41.

Мигалка на трех танзисторах со светодиодами

Приведенная ниже схема мигалки может быть использована в качестве гирлянды к новогодней елке или же для «оживления» какой-то игрушки.

Рис. 3. Принципиальная схема мигалки на транзисторах и светодиодах.

Вместо транзисторов КТ342 можно использовать большинство маломощных резисторов, например подойдут те же КТ315. Можно использовать также и КТ361, в этом случае придется изменить на схеме полярность включения батареи питания, электролитических конденсаторов и светодиодов.

Схема мигалки для светодиодных лент

Рис. 4. Схема мигалки для светодиодных лент, простой мультивибратор на транзисторах.

Схема повторяет приведенную на рисунке 1, только оан умощнена полевыми транзисторами для питания светодиодных лент.

Заключение

Представленные здесь схемы мигающих устройств (мигалок) очень просты в изготовлении, содержат минимум деталей, которые можно без проблем заменить на другие с похожими параметрами. Собрав такую мигалку можно позабавить малышей, добавить интерактивности к какой-то игрушке, а у кого-то это может стать первой конструкцией и первым шагом в мир радиоэлектроники.

Всем привет, сегодня мы рассмотрим мигалку на одном транзисторе. Можно сказать это первые шаги в радиоэлектронике, ведь первое, что я решил собрать, была мигалка на транзисторе. Схема очень простая и состоит из четырёх деталей: транзистор n-p-n проводимости (не знаете — поищите в гугле, почитайте что за штука) в моем случае им был bc547, конденсатор электролитический на 470 мкФ (микрофарад), резистор 1,8 килоом и светодиод зеленого свечения.

Собрать не так просто — нужна знать, где у светодиода и конденсатора плюс и минус. У светодиода проверяется полярность подключивши его к источнику питания 5-10 вольт через резистор на 100 Ом.

У конденсатора проще, так как на корпусе есть линия белая, жёлтая, синяя — с той стороны у него минус, а с обратной плюс.

Распиновку транзистора используемого вами, лучше посмотреть в интернете, в моем случае такая:

О радиодеталях кое-что узнали, теперь рассмотрим схему. Ничего сложного в ней нет. Начинаем паять. Зачищаем жало паяльника от грязи и окисла.

Теперь рассмотрим детали, которые я выпаял из плат. Чтоб опознать номинал сопротивления используйте .

Потом припаиваем конденсатор, внимательно смотрим на распиновку транзистора и полярность светодиода, конденсатора. Резистор не имеет полярности — его можно запаять любой стороной.

Наше устройство в сборе. Подпаиваем проводки и тестируем, рабочее напряжение 8-18 вольт.

Бывает сильная надобность заставить светодиод мигать, для усиления привлечения внимания человека к сигналу. Но делать сложную схему просто нет времени и места для размещения радиоэлементов. Я покажу вам схему, состоящую всего из трех, которая заставит светодиод моргать.

Схема хорошо работает от 12 вольт, что должно заинтересовать автомобилистов. Если брать полный диапазон питающего напряжение, то он лежит в пределах 9-20 вольт. Так что применений данное устройство может найти массу.

Это по истине супер простая схема, чтобы обеспечить мигание светодиода. Конечно в схеме присутствует большой электролитический конденсатор, который может украсть много места, но это проблему можно просто решить воспользовавшись современной элементной базой, типа SMD конденсатором.

Обратите внимание, что база транзистора висит в воздухе. Это не ошибка, а конструкция схемы. База не используется, так как в работе используется обратная проводимость транзистора.

Такую мигалку можно собрать навесным монтажом минут за пятнадцать. Одеть термоусадочную трубку и обдуть термофеном. И вот у вас получился генератор мигания светодиодам. Частоту мигания можно изменить увеличивая или уменьшая емкость конденсатора. Схема не нуждается в настройке и работает сразу при исправных элементах схемы.
Мигалка очень экономична в работе, надежна и неприхотлива.

Начинать изучение основ электроники рекомендуется со сборки простых и наглядных схем, поэтому схема мигалки в различных исполнениях и вариантах, как нельзя лучше подойдет начинающем радиолюбителям в их нелегком пути. Кроме того эти конструкции могут пригодится и в повседневном использование. Например в роли праздничных световых украшений или в качестве муляжа сигнализации.

Элементарная схема мигалки на шести светодиодах, особенностью которой является простота и отсутствие активных управляющих элементов, такие как, транзисторы, тиристоры или микросхемы.

С третьим мигающим светодиодом красного цвета последовательно включено два обычных красных светодиода 1 и 2. Когда вспыхивает мигающий 3, вместе с ним светяться 1 и 2. При этом открывающийся диод шунтирует зеленые светодиоды 4-6, которые при этом тухнут. Когда мигающий гаснет, вместе с ним тухнут 1 и 2 светодиоды, при этом загорается группа зеленых светодиодов 4-6.

Эта схема управления миганием светодиодов позволяет создать эффект хаотичных вспышек. Принцип работы основан на лавинном пробое перехода .

При включении через сопротивление R1 начинает заряжаться емкость С1 и поэтому на нем начинает расти напряжение. Пока конденсатор заряжается, не что не меняется. Как только напряжение достигнет 12 вольт, произойдет лавинный пробой p-n перехода полупроводникового прибора, проводимость его увеличивается и поэтому, светодиод начинает гореть за счет энергии разряжающегося C1.

Когда напряжение на емкости снизится ниже 9 вольт, транзистор закрывается, и весь процесс повторяется с самого начала. Другие пять блоков схемы работают по аналогичному принципу.

Номиналы сопротивлений и конденсаторов задают частоту работы каждого отдельно взятого генератора. Сопротивления, кроме того, защищают транзисторы от выхода из строя во время лавинного пробоя.

Самым простой способ собрать мигающую конструкцию, это использовать специализированную микросхему LM3909, которую достаточно легко достать.

К микросборке достаточно подсоединить частотозадающую цепь, подать питание ну и, конечно, сам светодиод. Вот вам и готовое устройство имитации сигнализации в автомобиле.

При указанных номиналах частота мигания будет около 2,5 Герц

Отличительной чертой этой конструкции является возможность регулировать частоту мигания с помощью подстроечных сопротивлений R1 и R3.

Напряжение можно подавать от любого или от батареек, область использования на всю ширину вашей фантазии.

В данной конструкции используется в качестве генератора и периодически открывает и запирает полевой транзистор. Ну а транзистор включает цепочки уже обычных светодиодов.

Первая и вторая цепочки светодиодов соединены между собой параллельно и получают питание через сопротивление R4 и канал полевого транзистора.

Третья и четвертая цепочки подсоединены через диод VD1. Когда транзистор заперт, горят третья и четвертая цепочка. Если он открыт, то светят, первый и второй участок.

Мигающий светодиод подсоединен через сопротивления R1, R2, R3. Во время его вспышки осуществляется открытие полевого транзистора. Все детали, кроме батарейки, устанавливают на печатной плате.

Достаточно простые радиолюбительские конструкции получатся если использовать обычные . Правда, следует помнить об их особенностях работы, а именно о том, что они открываются при поступлении на управляющий электрод определенного уровня напряжения, а для их запирания нужно уменьшить ток анода до значения меньше тока удержания.

Конструкция состоит из генератора коротких импульсов на полевом транзисторе VT1 и двух каскадов на тиристорах. В анодную цепь одного из них подсоединена лампа накаливания EL1.

В начальный момент времени после включения питания оба тиристора закрыты и лампа не светится. Генератор создает короткие импульсы с интервалом, зависящим от цепочки R1C1. Первый импульс поступая на управляющие электроды, открывает их, зажигая лампу.

Через лампу потечет ток, VS2 останется открытым, а VS1 закроется, потому что его анодный ток, установленный сопротивлением R2, слишком мал. Емкость С2 начинает заряжаться через R2 и к моменту формирования второго импульса окажется уже заряженной. Этот импульс осуществит отпирание VS1, а вывод конденсатора С2 кратковременно подсоединится к катоду VS2 и закроет его, лампа потухнет. Как только С2 разрядится оба тиристора будут запертыми. Очередной импульс генератора приведет к повторению процесса повторится. Таким образом лампочка накаливания вспыхивает с частотой, вдвое меньшей заданной частоты генератора.

Основа конструкции простой мультивибратор на двух транзисторах. Они могут быть почти любые, необходимой проводимости.

Питание подключаю от габарита через сопротивление, второй провод — масса. Светодиоды закрепил в панельки от спидометра и тахометра.

Схемы и проекты светодиодных мигалок

с использованием транзистора

Мне нравится эта схема мигалки с двумя светодиодами. Кто-то называет мигающий светодиод схемой. На них попеременно мигают два светодиода.

Существует множество способов включения и выключения светодиодов с помощью транзисторов. Мы можем назвать это свободно работающим мультивибратором.

Работает как флип-флоп, который постоянно срабатывает. Он также демонстрирует очень важный тип цифровой логической схемы — нестабильный мультивибратор.

Для вас есть 4 схемы.

Схема двойной светодиодной мигающей лампы с использованием транзистора PNP

Как работает схема двойной светодиодной мигающей лампы?

3-вольтовая мигалка с двумя светодиодами на транзисторах PNP

Схема с двумя мигающими светодиодами на транзисторах NPN

Схема с 3-вольтовыми мигающими светодиодами на транзисторах

Мигалка на 10 светодиодов с использованием мультивибратора на транзисторах

Список компонентов

90’0002 Схема Chaser

Super 12V Световая сигнальная схема с использованием 2SC1061

Продолжайте читать: «Схема быстро мигающих светодиодных фонарей велосипеда» »

Похожие сообщения

Схема двойной светодиодной мигалки с использованием PNP-транзистора

Для начала см. схему ниже. Всего десять компонентов. Я думаю, вам не нужно знать ее принципы очень-очень глубоко.

Я просто хочу, чтобы вы использовали его простым способом.

Четыре важные вещи! вы должны знать

Во-первых, Q1 и Q2 являются обычными транзисторами PNP, такими как 2N3906,2N2907, BC558 и т. д. Они как переключатели включения-выключения для управления двумя светодиодами.

Узнайте: как работают транзисторные схемы

Во-вторых, резисторы R1 и R2 ограничивают ток светодиодов. Если вы используете батарею на 9 В, вы можете использовать до 1K светодиодов диаметром 3 мм. При более низком сопротивлении будет большой ток и высокое освещение.

В-третьих, резисторы R3 и R4 подают ток смещения на базу транзисторов для проведения тока. Они управляют усилением усилителей.

И что немаловажно, они увеличивают время, необходимое для зарядки конденсаторов и ускоряют разрядку конденсаторов.

Рекомендуется:

• Как 741 Схема питания
• Основной схема двигателя H-Bird работает | Техническое описание | Распиновка

Наконец, частоту импульсов легко изменить, просто заменив один или оба времязадающих конденсатора C1 и C2. Их уменьшение ускорит скорость вспышки. Когда они имеют разные значения, один светодиод будет гореть дольше, чем другой.

Как работает схема двойного светодиодного мигания?

Эта схема настолько проста, что интересно узнать, как она работает. Я расскажу вам шаг его работы. Примечание. Это может быть неверным в полных академических принципах. Я надеюсь, что вы понимаете это легко.

Прежде всего, предположим, что сначала срабатывает Q1. Это PNP-транзистор, который работает как переключатель. Нам нужно подать напряжение полярности. Он будет работать только при отрицательном напряжении.

Посмотрите на схему ниже.

• Сначала в цепь поступает положительный ток от батареи B1. Он течет к LED1 через R1 на землю. Итак, LED1 растет.

• Во-вторых, в то же время некоторый ток также течет к заряженному C1 через R4 на землю.
• В-третьих, поскольку напряжение на резисторе R4 или базе Q2 положительное. Значит Q2 не работает, LED2 гаснет.

Ток поступает в C1 медленно до полного.

После этого вы смотрите блок-схему ниже.

• Во-первых, ток через C1 не течет. Похоже на открытый мост.
• Во-вторых, отрицательный ток с земли поступает на базу Q2 через R4.
• В-третьих, Q2 работает. Итак, ток течет на R1, светодиод на землю. Теперь LED2 растет.
• В-четвертых, в то же время некоторый ток медленно заряжается от C2 через R3. Отрицательный ток не течет к смещению Q1. Так что не работает, LED1 гаснет.

Следующий шаг на рисунке ниже.

• Во-первых, при этом С2 полностью заряжен. Так что тока через него нет.
• Во-вторых, отрицательное напряжение поступает на базу Q1.
• В-третьих, Q1 снова работает. Затем ток течет к LED1 через коллектор и эмиттер, R1 к земле. LED1 растет. Но LED2 гаснет. Почему?
• В-четвертых, так как сейчас С1 разрядился на разрядку. Он работает как закрытый мост. Затем C2 пропускает некоторый положительный ток на R4 вместо базы Q2. Таким образом, Q2 не работает, ток через R2 на LED2 отсутствует. LED2 гаснет.

Этот процесс будет работать в цикле, всегда следуя принципам, упомянутым выше.

Надеюсь, друзья повеселятся Светодиодная мигалка. Эта схема имеет много забавного и практического применения.

Продолжайте читать:

• Два светодиодных индикатора с использованием затвора IC 4011
• Как работает транзисторная схема
• Схема таймера на 5-30 минут с использованием IC 555

Эта схема хорошо работает на макетной плате. ниже.

Схема печатной платы

Мой друг хочет схему печатной платы этой схемы. Поэтому я разработал макет печатной платы для него и для вас. Это так легко построить, как показано на рисунке ниже.

Расположение компонентов двойной светодиодной мигалки с использованием BC556, BC557 или BC558

И реальный размер односторонней медной печатной платы.

Кредитная схема Форреста М. Мимса III . Он великий герой (мой) в мире электроники. Эта схема находится в разделе «Начало работы в электронике». Я стараюсь учить своих детей по его книгам. Его книга переведена на многие языки, в том числе и на мой. Спасибо большое.

Последнее обновление

Peter Notebaert поделился: Полярность C1 и C2 должна быть обратной. Моя дочь перепроверила. Эффект тот же. Обе схемы имеют одинаковый эффект.

Двойная светодиодная мигалка 3 В с использованием транзисторов PNP

Если вы хотите использовать эту схему с батареей 3 В или батареей сотового телефона 3,7 В. Вы можете использовать эту схему ниже.

3В или 3,7В мигалка с двумя светодиодами, использующая транзисторы PNP

В этом случае мы используем белый светодиод, для которого требуется питание около 3В. Таким образом, для светодиодов не нужно использовать резистор с ограниченным током.

Схема двойной светодиодной мигалки 3 В с использованием NPN-транзистора

Далее, если у вас есть NPN-транзистор. Также можно сделать схему с мигающими 2 светодиодами. Обе схемы состоят из нескольких частей. Это могут быть идеи для показа света велосипеда или другие. Конечно, он использует долго батареи длится.

Мне нравится схема с двумя мигающими светодиодами на транзисторах NPN. Схем много, вот одна из схем мигания. Мы называем это нестабильным мультивибратором. Часто мы знаем, что это схема 2 светодиодных мигалок, в которой мы используем транзистор PNP.

Но теперь мы используем 2 транзистора NPN. Обычно мы видим его во многих схемах в виде генераторов. Оба транзистора работают попеременно, как автоматические переключатели, которые работают попеременно. Коллектор Q1 или Q2 формирует частотный сигнал.

Схема простого мигающего светодиода

Работа схемы
Для начала предположим, что Q1 запускается первым. Тогда LED1 должен расти ярче.

Он заставляет ток течь через LED1, R1 и коллектор-эмиттер транзистора Q1. В то же время некоторый ток будет протекать через LED2, R4 и заряжаться в C2 до полного. Напряжение BE ниже 0,7В. Итак, Q1 выключается, LED1 гаснет.

Следующий Q2 начинает работать, LED2 тоже становится ярче. C1 начинает заряжаться до полного, VBE Q2 ниже 0,7В. Он выключается, LED2 гаснет.

После этого включится Q1 и снова загорится LED1. работа схемы будет повторять цикл таким образом.

Велосипедный задний фонарь для моего сына.
Принцип этой схемы, я построил задний фонарь велосипеда для моего сына. Поначалу его очень ценили. Но он смущал каждый раз, друзья, чтобы дразнить. Потому что это смешно.

Я использовал контейнер для горячих блюд, потому что он не нагревается и очень экономичен. И что еще более важно, это повышает безопасность детей. Вечером при езде на велосипеде.

Мой сын хочет построить простой мигающий светодиод. Я выбираю схему мигающего светодиода 3В. Потому что это так просто. Мы можем собрать все компоненты на макетной плате. И используйте батарею 3V AA.

В схеме ниже. Мы используем транзистор BC549 и не нуждаемся в резисторе, ограничивающем ток светодиодов.

Схема цепи мигающего светодиода 3 В.

, и он тестирует его, как показано на видео ниже.

Мигалка с 10 светодиодами, использующая транзисторный мультивибратор

Эта мигалка с 10 светодиодами является своего рода схемой мигающего света, которая идеально подходит для использования в качестве гирлянды, которая выглядит так красиво. И добавить атмосферы ночью. Или другие партии тоже. Потому что это дешевая схема. Конструкция очень проста.

Вы также можете настроить скорость вспышек. Для прошивки что будет мигать вкл-выкл. Попеременно каждые 5 светодиодов непрерывно.

Работа мультивибратора светодиодной мигалки
Схема представляет собой схему низкочастотного генератора. То, что мы называем мультивибратором, использует двойные транзисторы для работы попеременно. Каждый транзистор будет подключать ток к одному набору светодиодов. Они имеют 5 светодиодов для 2 комплектов или включают 10 светодиодов.

Потенциометр VR = 10K является регулятором мигания скорости. Который может быть медленным в первый раз около одной секунды. Пока довольно быстро.

Рисунок 1 принципиальная схема 10 светодиодной мигалки с мультивибратором на транзисторе

Создание и использование.
В этой красоте светодиодной мигалки можно разместить светодиодные лампы. Здесь мы устанавливаем светодиод поочередно по кругу. и лампы Switch используют такие цвета, как зеленый и красный. Это вызывает выбранный цвет. Потому что купить цвета и яркие цвета легче, чем другие.

Сборка, такие устройства должны быть R, C и TR, до этого постепенно ставить светодиод. И будьте осторожны со светодиодом полярности. Длинная ветвь — это положительная ветвь для отключения разводки печатной платы.

Эта схема обычно настроена на использование источника питания 9 В. Его можно использовать даже для понижения мощности до 3 В. Яркость снижается незначительно. Схема печатной платы показана на рис. 2.

Рис. 2. Схема печатной платы 10-ти светодиодных мигалок проектов

. : C1815 или C828, 45 В, 100 мА, NPN-транзистор
C1, C2: 33 мкФ, 16 В, электролитические конденсаторы
R1, R2: резисторы 330 Ом, 1/4 Вт, 5 %
R3, R4: резисторы 3,3 кОм, 1/4 Вт, 5 %
LED1-LED10: светодиоды по мере необходимости.
VR1: 10K, потенциометр

Продолжайте читать: «Схема следопыта светодиодов» »

Схема световой мигалки Super 12V с использованием 2SC1061

Это схема Super Blinking Two LEDs. Он имеет высокую выходную мощность на нагрузку (лампочка 12 В), с источником напряжения от батареи 12 В или источника постоянного тока, при токе до 2 А.

Используем нестабильный мультивибратор на транзисторах и других деталях. И два транзистора-2SC1061 или TIP41 для привода нагрузки до 10 Вт.

Эта схема проста и дешева. Мы надеемся, что Вам понравится.

Принципиальная схема супермигания двух светодиодов

Существует множество способов включения и выключения двух светодиодов. Два транзистора перекрестно связаны таким образом, что схема переключается между двумя состояниями с помощью транзисторов.

Эта схема является одной из самых стабильных среди светодиодных мигалок. Значения в этой схеме, два светодиода будут попеременно мигать и выключаться примерно раз в секунду.

Q1, Q2, R1, R2, R3, R4, C1, C2 представляют собой автономный нестабильный мультивибратор или схему генератора генератора прямоугольной формы.

Частоту или скорость мигания можно легко изменить, просто заменив один или оба времязадающих конденсатора (C1 и C2).

Q3, Q4 — силовые транзисторы 2SC1061 или TIP31, для подачи высокого тока на двойные светодиоды включают последовательный резистор (R5, R6) для ограничения тока.

Если мы хотим использовать нагрузку, это лампочка на 12 В. Мы удаляем R5, R6 и двойные светодиоды, чтобы использовать несколько светодиодов в схеме.
Но нужно использовать 12В при токе минимум примерно 0,5А.

Прочие детали см. на схеме.

Части будут нуждаться в
Q1, Q2: BC549, 45V 100MA NPN Transistor
Q3, Q4: TIP41 или 2SC1061, 40V 4A NPN Transistor
0,25WERS, допустимость: 5%
0,25W, допустимость: 5%
0,25W, допустимость: 5%
0,25W, допустимость: 5%
0,25W, допустимость: 5%
0,25 ВВ: R2, R3: 47K
R5, R6: 470
C1, C2: 10 мкФ 25 В Электролитические конденсаторы
LED1, LED2, на ваше усмотрение

Как собрать
Эта схема небольшая, мы можем припаять их на перфорированной плате для экономии денег и времени. Но вы можете использовать макет печатной платы ниже для хорошего проекта.

Фактический размер односторонней медной схемы печатной платы

Схема компонентов печатной платы

Скачать этот пост в формате PDF и все схемы печатных плат »

Похожие посты

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь делать электронику Обучение легким .

Все, что нужно для его создания

На самом деле изготовить схему мигающего светодиода несложно, и это похоже на программу «Hello World» программиста. Вместо этого вы смотрите только на электронную версию вещей. Схема мигающего светодиода, вероятно, самая простая электронная схема для начинающих. Для простой схемы мигалки вам понадобится светодиод. Добавьте несколько других электронных компонентов, и все готово. Цель состоит в том, чтобы заставить мигать светодиод в цепи мигалки. Здесь мы рассмотрим несколько примеров принципиальных схем мигалок и их приложений. Кроме того, вы узнаете, как создавать различные схемы мигалки.



Содержание

1. Для чего нужна схема мигания?



Эта простая схема используется в различных приложениях. С помощью электрической лампы-мигалки можно построить несколько электронных схем, таких как:

• Детектор молнии.
• Индикатор низкого заряда батареи.
• Высокое напряжение питания Micropower.
• Полицейская сирена.
• Контроллер стеклоочистителя.
• Автономный импульсный источник питания.
• Емкостный зонд.
• Диммер лампы.
• Емкостной зонд с звуковым сигналом.



 (светодиод полицейской сирены)



У вас есть возможность использовать реле или транзисторы, а также другие компоненты, такие как микроконтроллер, чип 555-Timer или инвертор, которые также являются жизнеспособными альтернативами.

Ниже приведено пошаговое руководство по сборке первичной схемы мигающего устройства с использованием компонентов, упомянутых выше.



（Различные компоненты для сборки печатной платы）



Хотя этот заряд сначала проходит через резистор R2.

За это короткое время реле переходит в противоположное положение, и это напряжение катушки реле переводит светодиод во включенное состояние.

Когда конденсатор разряжается, реле возвращается в исходное состояние. Фактически светодиод гаснет.

Цикл продолжается снова и снова. Этот цикл вызывает эффект мерцания.

Для установки этой простой схемы требуется несколько компонентов. В их состав входят:

• Блок питания (5-12)В.
• Реле 6 В.
• Конденсатор емкостью 1000 мкФ.
• Резистор 2,2 кОм.
• Любой светодиод нужного цвета.



(мигающая схема с использованием реле)



Дальнейшие действия



Сначала подключите светодиод к резистору, спаяв металлические полоски вместе. Обязательно припаяйте омический резистор к отрицательной клемме светодиода.

Далее вам нужно припаять катушку-1 реле к стандартному контакту.

После этого установите конденсатор, соединив его плюсовую клемму с катушкой-2 реле. Другой конец подключается к стандартному контакту на реле.

Теперь припаяйте положительный вывод конденсатора к соответствующей ножке светодиода.



（ LED ）



Затем припаяйте отрицательную полосу светодиода и резистор к открытому контакту реле.

Последним шагом является подключение провода с источником питания постоянного тока к цепи светодиода. Источник питания желательно установить ниже 12В.

Подключите плюсовой провод питающего напряжения к плюсовой ножке светодиода. Минусовая часть идет на пайку с нормально замкнутым контактом реле.

Теперь ваша схема готова. Итак, включите источник питания и наблюдайте за миганием светодиода.

https://youtu.be/4FUNpWvFOSQ. Инженеры также называют его нестабильным мультивибратором.

Обычная транзисторная схема светодиода представляет собой «двухпроводную» мигалку. Можно настроить, подключив аккумулятор и нагрузку последовательно.

Чтобы построить мигалку с двумя светодиодами на транзисторах, вам нужно контролировать ток и напряжение с помощью конденсаторов, резисторов и диодов. Тем не менее, детали, которые вам понадобятся для этой схемы мигания с двумя светодиодами, включают:

• Два светодиода нужных цветов.
• Два транзистора BC547B.
• Два резистора по 100 кОм
• Два резистора по 470 Ом.
• Два конденсатора по 10 мкФ (С1 и С2).
• Макет.
• Несколько перемычек.
• А 9В блок питания.

(конденсаторы на борту)

Шаги, которые должны следовать

(схема, для установки двух светодиодов с использованием транзисторов)

. Начало начало, вам нужно сначала для установки. Вы делаете это, подключая один конец каждого транзистора к перемычкам вашей шины питания. Затем соединение идет к эмиттерам транзисторов.

Затем установите конденсаторы. Соедините конец +ve C1 с концом коллектора T2. Затем припаяйте минусовую клемму C1 к основанию T1 вместе. Повторите этот же процесс для C2.

Затем введите резисторы на 100 кОм, подключив их к T1 и T2. Биметаллическая полоса с одного конца резистора соединяется с базовой клеммой транзистора. Затем вы подключаете противоположную проводящую полосу к земле. Повторите тот же процесс для двух транзисторов.



Далее следует добавление светодиодов. Теперь вы припаиваете светодиоды к резисторам на 470 Ом.

Один провод от первого резистора идет к коллекторной части Т1. Второй резистор вы затем подключаете к клемме плюсового провода первого светодиода. После этого вы подключаете -ve конец светодиода к земле.

Повторите описанный выше шаг для светодиода и другого резистора.

Последним шагом является подача питания на схему. Подключите источник питания 9 В к светодиодам и наблюдайте за мигающими импульсами.

На этом этапе вы можете принять решение об изменении номиналов конденсаторов. При этом вы можете изменить скорость двойного флешера.





2.3 Создание схемы светодиодной мигающей лампы с использованием микросхемы таймера 555 Используя его в соответствующем соединении, вы можете генерировать импульсы тока через различные промежутки времени, и вы задаете частоту импульсов с помощью резисторно-конденсаторной сети.

Сначала нужно перевести микросхему таймера 555 в нестабильный режим. Таким образом, он может генерировать импульсы.

Затем микросхема переключается между состояниями ON-OFF или HIGH-LOW. Это поведение также является причиной того, что мы называем его режимом осциллятора. Генератор таймера 555 создает сигналы прямоугольной формы.

Вам понадобится несколько компонентов, чтобы установить эту уникальную схему светодиодной мигалки. Вам понадобятся следующие детали:



• Микросхема таймера 555.
• 9-вольтовая батарея или источник питания постоянного тока.
• Зажим для аккумулятора.
• Светодиод (любой цвет на выбор).
• 2 резистора по 47 кОм.
• Резистор 470КОм.
• Конденсатор 1 мкФ.
• Некоторые перемычки
• Печатная плата.

(Светодиодная схема с использованием чипа 555 Timer)

Источник: https://www.youtube.com/watch?v=t8p3o5lpmog

. Следующие 99261

. Первым шагом является установка микросхемы таймера 555 на печатной плате. Примите меры предосторожности, чтобы установить его правильно. В противном случае при подключении к источнику питания микросхема сгорит.

Затем используйте провод короткой перемычки и соедините -ve контакт IC (контакт 1) с землей.

Затем подключите контакт 8 к верхнему ряду макетной платы (VCC). Аналогичным образом подключите перемычку между контактами 8 и 4.

К положительной клемме конденсатора подключите контакт 2. Затем соедините отрицательную клемму с землей.

Затем с помощью другой перемычки соедините контакты 2 и 6.

Следующим шагом будет подключение контактов к резисторам. Подключите контакты 6 и 7 к резистору 470 кОм. После этого подключите второй резистор 47 кОм к контакту 7 и подключите его к VCC.

Одна полоска другого резистора 1 кОм подключается к выходному контакту 3, а другой конец подключается к пустой строке печатной платы.

Затем вы подключите резисторы к светодиоду. Положительный вывод светодиода подключается к резисторам. Затем -ve часть переходит в Ground.

Наконец, используйте зажим для аккумулятора, чтобы удерживать аккумулятор на месте. Красный провод батареи идет к VCC, а черный к земле.

Когда на схему подается питание, ваш светодиод будет мигать.

Существуют и другие способы сборки светодиодных мигалок. Некоторые используют помощь микроконтроллера, такого как Arduino. Подключение мигающих светодиодов на плате Arduino называется схемой мигания светодиодов Arduino.



(плата Arduino и другие светодиодные компоненты)



Вывод



Существует несколько конфигураций схемы светодиодной лампы-мигалки. В основном составе этих схем используются пассивные электронные компоненты, включая транзисторы, резисторы, конденсаторы и светодиод.

Однако все они работают по одному принципу – вызывать непрерывное мигание светодиода. Вы можете регулировать скорость мигания света, манипулируя значением конденсаторов. Или в некоторых случаях с помощью ИС 555-таймера. Думаете о строительстве и не знаете, с чего начать? Свяжитесь с нами для всех ваших потребностей в электронных компонентах.





Общедоступные каналы с пометкой «мигающий» — CircuitLab

Теперь показаны схемы 1-8 из 8. Сортировать по недавно измененное имя

	Светодиодная мигалка ОБЩЕСТВЕННЫЙ Индикатор состояния: постоянно горит, плохо мигает. по Уотуки | обновлено 23 сентября 2018 г. мигалка вел
	Светодиодная мигалка ОБЩЕСТВЕННЫЙ Это схема, в которой используются транзисторы npn и pnp для кратковременного мигания светодиода каждые несколько секунд. по шагасу | обновлено 06 мая 2013 г. мигалка вел светодиод-мигалка нпн пнп приурочен транзистор
