Какие бывают типы микро USB разъемов. Как определить неисправность разъема в устройстве. Как правильно заменить или отремонтировать микро USB разъем в домашних условиях. Где купить качественные запчасти для ремонта.
Типы и разновидности микро USB разъемов
Микро USB разъемы стали стандартом для большинства современных мобильных устройств. Они используются в смартфонах, планшетах, портативных колонках и других гаджетах. Существует несколько основных типов микро USB разъемов:
- Micro-USB Type B — самый распространенный тип, используется в большинстве Android-смартфонов
- Micro-USB 3.0 — более широкий разъем с дополнительными контактами для высокоскоростной передачи данных
- Micro-USB Type C — новейший стандарт, обеспечивающий высокую скорость и мощность
Кроме того, существуют фирменные разъемы вроде Lightning у Apple. Но в целом микро USB остается наиболее универсальным вариантом.
Признаки неисправности микро USB разъема
Как понять, что микро USB разъем в вашем устройстве вышел из строя? Вот основные признаки:
- Кабель болтается в разъеме и плохо фиксируется
- Зарядка работает только в определенном положении кабеля
- Устройство не заряжается или заряжается очень медленно
- Передача данных через USB не работает
- Разъем сильно нагревается при подключении
Если вы заметили хотя бы один из этих признаков, скорее всего микро USB разъем нуждается в ремонте или замене.
Причины поломки микро USB разъемов
Почему микро USB разъемы часто выходят из строя? Основные причины следующие:
- Механические повреждения при частом подключении/отключении
- Попадание пыли и грязи внутрь разъема
- Окисление контактов из-за влаги
- Заводской брак или низкое качество комплектующих
- Использование неоригинальных зарядных устройств
Чтобы продлить срок службы разъема, старайтесь аккуратно вставлять и вынимать кабель, не допускайте попадания влаги.
Как отремонтировать микро USB разъем своими руками
В некоторых случаях можно попробовать отремонтировать микро USB разъем самостоятельно, не прибегая к замене. Вот несколько способов:
Очистка разъема
Часто проблема решается простой очисткой разъема от пыли и грязи. Для этого можно использовать зубочистку или тонкую иглу. Аккуратно удалите весь мусор изнутри разъема.
Выпрямление контактов
Если контакты внутри разъема погнулись, их можно попробовать выпрямить той же иглой или тонким пинцетом. Делайте это очень осторожно, чтобы не повредить контакты.
Пропайка разъема
Если разъем плохо держится на плате, можно попробовать его пропаять. Для этого потребуется паяльник и немного припоя. Прогрейте места крепления разъема и добавьте немного припоя для лучшей фиксации.
Пошаговая инструкция по замене микро USB разъема
Если ремонт не помог, придется заменить разъем полностью. Вот краткая инструкция:
- Разберите устройство, чтобы получить доступ к плате
- Аккуратно выпаяйте старый разъем
- Очистите контактные площадки от остатков припоя
- Установите новый разъем на место старого
- Припаяйте новый разъем, соблюдая правильную полярность
- Проверьте работоспособность и соберите устройство
Важно: для замены используйте разъем точно такой же модели, иначе он может не подойти.
Где купить качественные микро USB разъемы для ремонта
Для ремонта лучше использовать оригинальные запчасти или качественные аналоги. Вот несколько вариантов, где можно приобрести микро USB разъемы:
- Официальные сервисные центры производителей устройств
- Специализированные магазины радиодеталей
- Крупные интернет-магазины электронных компонентов
- Торговые площадки вроде AliExpress (но здесь нужно внимательно выбирать продавца)
При покупке обращайте внимание на совместимость разъема с вашей моделью устройства.
Профилактика поломок микро USB разъемов
Чтобы микро USB разъем служил дольше, соблюдайте несколько простых правил:
- Используйте только оригинальные или качественные кабели
- Не дергайте за провод при отключении
- Регулярно очищайте разъем от пыли и грязи
- Не носите устройство в кармане с подключенным кабелем
- Избегайте попадания влаги в разъем
Соблюдение этих простых рекомендаций поможет значительно продлить срок службы микро USB разъема в вашем устройстве.
Альтернативы микро USB: обзор современных разъемов
Хотя микро USB по-прежнему широко используется, появляются и более современные альтернативы:
- USB Type-C — симметричный разъем с высокой скоростью передачи данных
- Lightning — фирменный разъем Apple для iPhone и iPad
- Беспроводная зарядка — технология, позволяющая заряжать устройства без проводов
Многие производители постепенно переходят на USB Type-C, который обладает рядом преимуществ перед микро USB.
Micro-USB, mini-USB и USB Type C
Разъемы USB есть в компьютерах, смартфонах и даже телевизорах. И все к ним привыкли. Но почему существует столько разновидностей? Чем они отличаются, кроме размера и формы? Читайте ниже.
Для начала, давайте определимся. Есть коннекторы (штекеры), а есть гнезда (разъемы, порты). Чтобы коннектор подошел к разъему, они должны быть одного стандарта.
Как выглядит разъем и штекер USB Type А
USB Type А – это стандартный плоский, прямоугольный коннектор, который можно найти хотя бы на одном конце каждого USB-кабеля. У большинства компьютеров есть от 4 до 6 портов USB-A для подключения различных устройств. Такие же гнезда можно найти на игровых приставках, телевизорах и других устройствах.
В свою очередь, штекер и разъем сконструированы таким образом, что надо подбирать какой стороной вставлять коннектор в гнездо.
Как выглядит разъем и штекер USB Type B
Не самые популярные коннектор и разъем. Почти квадратной формы со скошенными краями с одной стороны.
Достаточно большие. Потому в смартфонах их не встретить. В основном, используются для подключения принтеров и других устройств, подключаемых к компьютеру.
Кстати, разъемы Mini и Micro, о которых мы поговорим ниже, считаются вариациями разъема типа B.
Чем отличается разъем и штекер Мини-USB (mini-USB)
Меньший тип разъема B, который был самым популярным на мобильниках до появления micro-USB. Сегодня они встречаются не так часто. Только на некоторых камерах, контроллерах PlayStation 3, MP3-плеерах и т.д. А еще в GPS-навигаторах.
Самый маленький разъем это Micro-USB
Слева Micro-USBПока еще самый популярный стандарт гнезда и штекера для мобильных и портативных устройств. Меньше, чем мини-USB. Собственно, потому и стал популярен на смартфонах. Не занимает много места. В последнее время стал уступать позиции USB-С. Из минусов Micro-USB можно отметить то, что приходится каждый раз подбирать какой стороной штекер включить в смартфон. В темноте так вообще очень неудобно.
В чем разница между Micro-USB A, Micro-USB B и Micro-USB AB
В свою очередь, разъем Micro-USB может быть двух вариантов: Micro-A и Micro-B. По аналогии с “полноценными” USB-A и USB-B, они отличаются формой. Тот что с буквой A – прямоугольный. А с буквой B – со скошенными краями.
Существуют также разъёмы типа Micro-AB, c которыми совместимы коннекторы и типа Micro A и Micro B.
Новенький разъем USB-С – одни плюсы
Справа USB-CНовейший стандарт гнезда и коннектора USB. Вся его прелесть в том, что он двусторонний. А значит не надо подбирать, какой стороной его вставлять в телефон. Плюс поддерживает более высокую скорость передачи данных и большую мощность зарядки по сравнению с предыдущими типами USB. Не зря, стандарт быстрой зарядки USB-PD работает только на смартфонах, у которых есть USB-C. Такой разъем уже сейчас можно встретить на MacBook, в смартфонах Pixel и Nintendo Switch Pro.
Фирменный Lightning – только в айфонах и айпадах
Такой фирменный тип разъема вы можете встретить в технике Apple.
По размеру он похож на USB-C и входит в стандартную комплектацию устройств Apple, выпускаемых с сентября 2012 года. Зачем Apple решила сделать свой фирменный разъем? Большой вопрос. Бытует мнение, чтобы побольше денежек содрать с владельцев айфонов и производителей аксессуаров.
Почему бывают разные разъемы USB с одним названием?
Все дело в стандартах (или поколениях USB). Вы, наверное, встречали надписи USB 1.0, USB 2.0 или USB 3. Они отличаются поддержкой некоторых функций, и, главное, скоростью передачи данных. Подробнее о них читайте здесь. А сейчас вы должны запомнить, что разъемы для поколения USB 3.0 могут иметь такие же названия, как для первого и второго поколения. Но при этом, у них совсем другая форма и контакты.
В приведенной ниже таблице показано, какие типы разъемов совместимы с какими стандартами. Обратите внимание, что устройства micro-USB, поддерживающие USB 3.x, имеют другой разъем.
- Совместимость разъемов USB в зависимости от поколения USB
Все смартфоны и телефоны, у которых такие типы разъемов USB:
Каталог продукции Обновлен: 07.
| Информация обновлена 07. 06.2021 в 11:30
Страницы: [1]23456Страницы: [1]23456 |
06.2021
в 11:30| Соединители «провод-плата» Pico-Сlasp Offer a variety of mating styles and orientations plated in tin or gold to provide design flexibility in a vast array of compact applications | Количество контактов: 2–50 | Сила тока: 1,0 А | Сечение провода AWG: 28–32 | |
| Узнать больше | Просмотр компонентов | ||||
| Соединительная система Pico-Lock Первая миниатюрная система соединителей типа «провод-плата», сочетающая очень низкий профиль, высокую допустимую токовую нагрузку и надежную самофиксацию | Количество контактов: 2–12* | Сила тока: 1,5 — 6. | Сечение провода AWG: 24–32* | |
| Узнать больше | Просмотр компонентов | *Varies by pitch | ||||
| Pico-EZmate and Pico-EZmate Plus Wire-to-Board Connector Systems Гнезда «провод-плата» с шагом 1,20 мм предназначены для вертикального подключения к низкопрофильным контактным колодкам для печатных плат с различимым на слух щелчком для обеспечения надежной сборки | Количество контактов: 2–7 | Сила тока: 2,5 А | Сечение провода AWG: 28–30 | |
| Узнать больше | Просмотр компонентов | ||||
| Одноконтактные соединители клеммного типа TermiMate Элегантная, состоящая только из клемм система без корпуса, которая позволяет подводить сильный ток, экономить пространство и снизить паразитные помехи в светодиодных осветительных системах | Количество контактов: 1 | Сила тока: 3,0 А | Сечение провода AWG: 22–26 | |
| Узнать больше | Просмотр компонентов | ||||
| Соединительная система Micro-Lock Plus «провод-плата» Delivers high performance and reliability in a compact size; available in vertical and horizontal configurations for design flexibility and color coding to aid assembly | Количество контактов: 2–42 | Сила тока: 1,5 А | Сечение провода AWG: 26–30 | |
| Узнать больше | Просмотр компонентов | ||||
| Соединительная система PicoBlade Offers a balance of performance, size and affordability | Количество контактов: 2–15 | Сила тока: 1,0 А | Сечение провода AWG: 26–32 | |
| Узнать больше | Просмотр компонентов | ||||
| Соединители «провод-плата» CLIK-Mate Provides lower mating insertion and extraction forces than competitive versions, which makes assembly easier for operators | Количество контактов: 2–15 | Сила тока: 1,0, 3,0 A | Сечение провода AWG: 22–28 | |
| Узнать больше | Просмотр компонентов | ||||
| Соединители для шлейфов Picoflex Высоконадежные силовые и сигнальные соединители обеспечивают решения для высокоплотного монтажа, когда невозможно использовать плоские гибкие соединители | Количество контактов: 4–26 | Сила тока: 1,2 А | Сечение провода AWG: 26–28 | |
| Узнать больше | Просмотр компонентов | ||||
| Соединительная система «провод-плата» Pico-SPOX An ideal solution for higher current wire-to-board configurations in tight packaging applications | Количество контактов: 2–15 | Сила тока: 3,0 | Сечение провода AWG: 24–30 | |
| Узнать больше | Просмотр компонентов | ||||
| Соединительные системы CP типа «провод-плата» и «провод-провод» Leveraging full-keying and color-pairing features, the foolproof CP Connector Systems enhance user-safety while speeding up consumer and industrial interconnect assembly applications | Количество контактов: 2–12* | Шаг между контактами: 2,50, 3,30, 4,50 and 6. 50mm | Сечение провода AWG: 16–28 | |
| Узнать больше | Просмотр компонентов | *Based on system | ||||
| Соединительная система «провод-плата» Sherlock Available in both straight and right-angle configurations in industry-standard 2.00mm pitch spacing, this cost-effective family is an ideal solution for applications where secure mating is essential | Количество контактов: 2–17 | Сила тока: 2,0 А | Сечение провода AWG: 24–30 | |
| Узнать больше | Просмотр компонентов | ||||
| Соединительная система «провод-плата» Micro-One Provides an integrated ISL to ensure proper terminal insertion and prevent accidental back-outs to achieve a secure electrical contact and improved mating retention in high-vibration applications | Количество контактов: 2–8 | Сила тока: 4,0 А | Сечение провода AWG: 22–28 | |
| Узнать больше | Просмотр компонентов | ||||
| Двухрядная система «провод-плата» iGrid Offers a compact design and anti-tangle internal lock for applications requiring excellent mating retention | Количество контактов: 10–40 | Сила тока: 2,0 А | Сечение провода AWG: 22–28 | |
| Узнать больше | Просмотр компонентов | ||||
| Система MicroClasp «провод-плата» Provides space savings and easy mating/unmating compared to similar wire-to-board systems | Количество контактов: 2–40 | Сила тока: 3,0 А | Сечение провода AWG: 22–28 | |
| Узнать больше | Просмотр компонентов | ||||
| Соединительная система Milli-Grid A space saving, high-density connector system based on a 2. | Количество контактов: 2–50 | Сила тока: 2,0 А | Сечение провода AWG: 22–30 | |
| Узнать больше | Просмотр компонентов | ||||
| Соединительная система MicroTPA Rated at 105˚C operating temperature and available in a variety of circuit sizes and configurations is what makes this system ideal for general market applications | Размеры контактов: 2–15 | Сила тока: 2,5 А | Сечение провода AWG: 22–28 | |
| Узнать больше | Просмотр компонентов | ||||
| Вставные соединители Цельный блок с прямой пайкой к плате, идеально подходящий для простых постоянных соединений, обеспечивает экономию места и затрат в сравнении с двухкомпонентной соединительной системой. | Количество контактов: 2–18 | Сила тока: 5,0 А | Сечение провода AWG: 18–30 | |
| Узнать больше | Просмотр компонентов | ||||
| Соединительная система Mini-Lock «провод-плата» A fully shrouded versatile wire-to-board/wire-to-wire system for broad ranges of 2.50mm pitch industry-standard applications includes straight and right-angle headers | Количество контактов: 2–15 | Сила тока: 3,5 А | Сечение провода AWG: 20–26 | |
| Узнать больше | Просмотр компонентов | ||||
| Соединители Ditto типа «провод-провод» Бесполая соединительная система с шагом 2,50 мм, с одним выводом и корпусом, которая сокращает затраты на инвентарь, инструменты и настройку для применений с низким энергопотреблением | Количество контактов: 2–8 | Шаг между контактами: 2,50 мм | Сечение провода AWG: 20–26 | |
| Узнать больше | Просмотр компонентов | ||||
| Соединительная система Flexi-Mate Available with W-to-B, B-to-B and terminator options to meet the needs of LED lighting and TV makers; features handy positive side locks for space savings and easy mating/unmating. | Количество контактов: 2 | Сила тока: 2,0 А | Сечение провода AWG: 24 | |
| Узнать больше | Просмотр компонентов | ||||
| Соединительная система «провод-провод» VersaBlade Provides a robust, flexible all-in-one power / signal connector system that can deliver up to 300V and 15.0A | Количество контактов: 1–9 | Шаг между контактами: 6,20–8,90 мм | Сечение провода AWG: 14–24 | |
| Узнать больше | Просмотр компонентов | ||||
00-by-2.00mm grid pattern that offers complete design flexibility
Ремонтные микро-USB разъёмы для смартфонов/телефонов.
Миниобзор Эти микро-USB разъёмы оказались достаточно востребованы, так как у смартфонов и телефонов они иногда приходят в негодность. Заказал всевозможных видов (9 различных вариантов 9х3=27, всего 27 штук) и не пожалел.Для тех, кто хоть немного дружит с паяльником и имеет прямые руки, обязательно сгодятся.
Двоюродный брат принёс смартфон на посмотреть. Говорит, что не заряжается. Оказалось, что сломано входное гнёздо, обломана пластмасска, как раз по плюсовому выводу.
СтОят сущие копейки. Заказал в августе. Недели через три получил. Кстати трек полноценный, отслеживался до самого дома.
Пакет стандартный китайский. Внутри «пупырка», перемотанная скотчем.
В ней пакетик с замком.

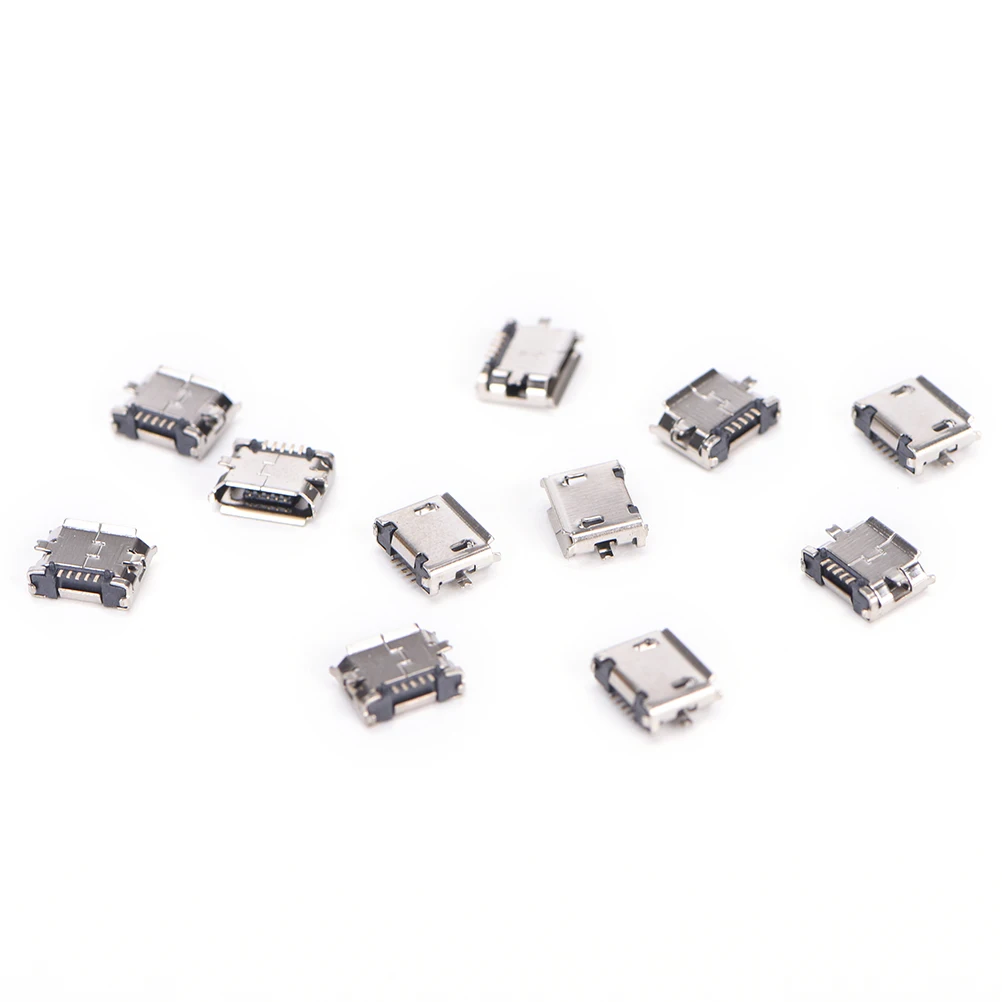

Внутри нарезки с различными вариантами микро-USB разъёмов: MC-003, MC-005, MC-006, MC-007, MC-008, MC-009, MC-011 MC-019 MC-021. Под каждый типоразмер своя форма блистера. Плохо, что не подписаны, через полиэтилен не все разъёмы можно разглядеть, придётся вскрывать, искать, а затем заклеивать скотчем, чтобы не перемешались.
А вот и виновник. Достаточно распространённый вариант смартфона.
С виду разъём вполне себе исправный. Обломанный кусочек увидел только при помощи лупы.
При подсоединении зарядного кабеля ламель опирается на пластмасску, за счёт чего и обеспечивается надёжный контакт. Но краешек её был обломан и надёжного контакта не получалось. Это моя версия увиденного.
Но сначала я этого не знал и начал с пропайки разъёма. Для этого смартфон пришлось разобрать.
Пропайка не помогла (естественно). После того, как обнаружил истинную причину, заказал всевозможные варианты на Алиэкспресс.
Разъём выпаял уже после того, как получил ремкомплкет.
По габаритам есть небольшое отличие. Ушки пришлось немного раздвигать.
В остальном никаких замечаний не имею.
Процесс выпайки оказался намного сложнее установки на место.
Но всё хорошо, что хорошо заканчивается. Вживился, как родной.
Процесс зарядки пошёл, телефон зарядился.
Теперь можно собирать в исходное.
Эта фотография со страницы продавца. Она неправдоподобная. Поясню. Не все фотографии соответствуют тому, что присылает. Имеются отличия.
Именно поэтому выкладываю правильные фото по типоразмерам от других продавцов. Я просмотрел на Алиэкспресс различные разъёмы из моей комплектации. Выкладываю всё, что нашёл.
Принцип простой – один снимок (красивый) от китайских продавцов, второй следом – мой (того, что получил).
А теперь поподробнее.

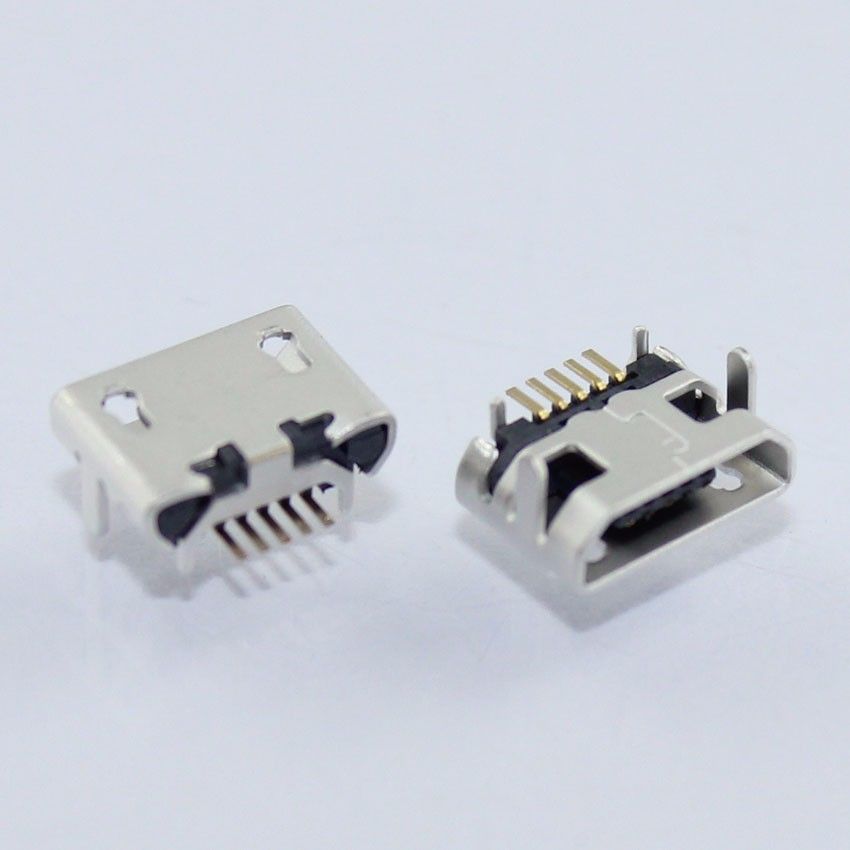

MC-003. Применяется для OPPO X907 Nokia 5800 N71. Так написано на странице продавца. Я не проверял.

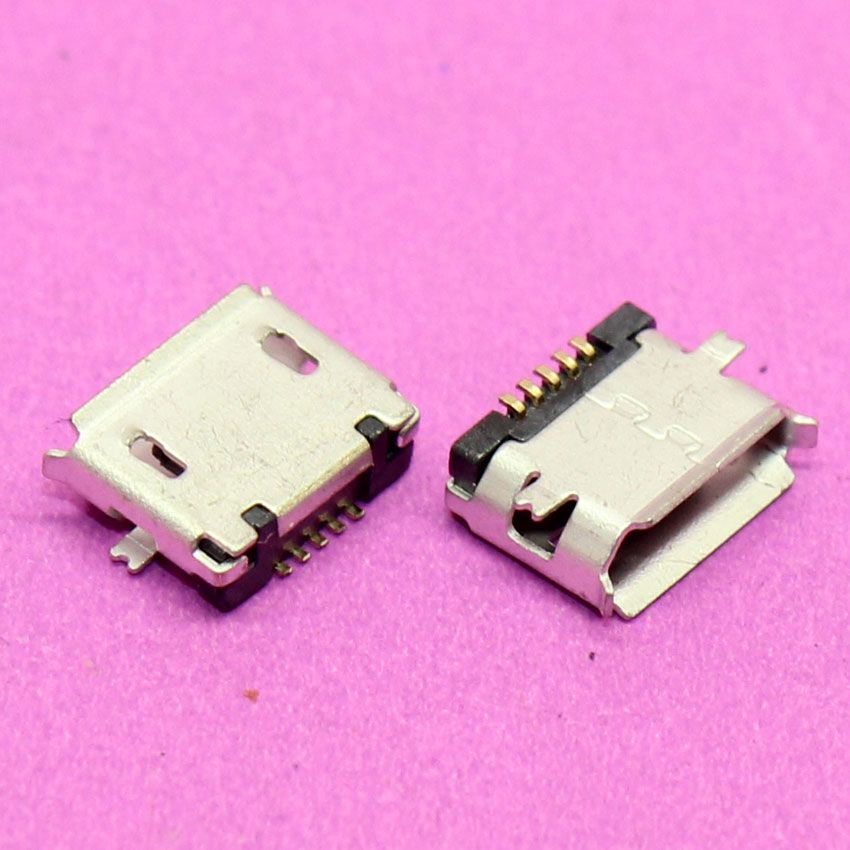

MC-005. Для каких моделей не написано, поэтому ориентируемся по внешнему виду.
MC-006. Для Blackberry 8520 Lenovo IdeaTab A2109 U018. Тоже не проверял.
MC-007. Для каких моделей не указано.

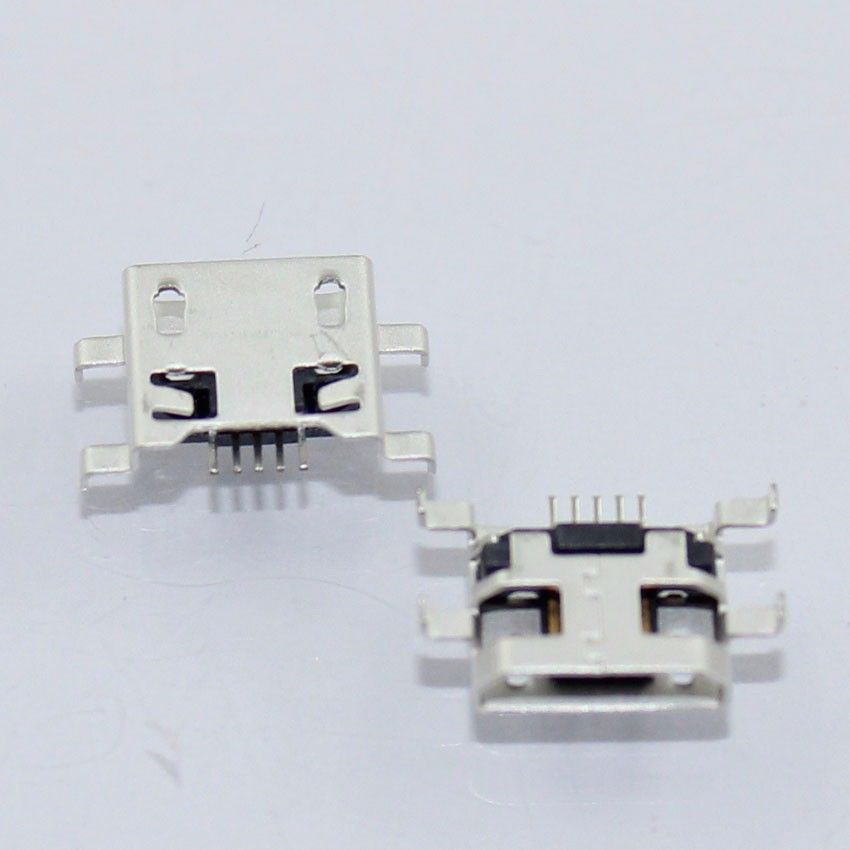

MC-008. Это тот разъём, которым я и воспользовался.

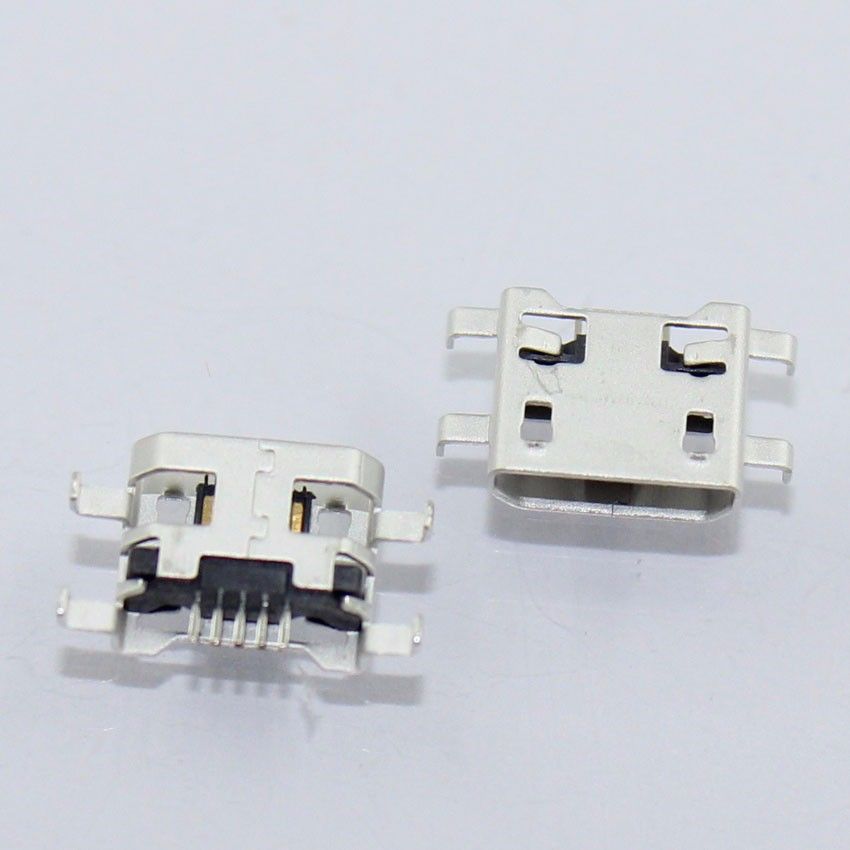

MC-009 для Lenovo A690 A698T S686 S680 S850 S880 S890 S720 P700.
Очень похож на МС008, но расстояние между лапками меньше.

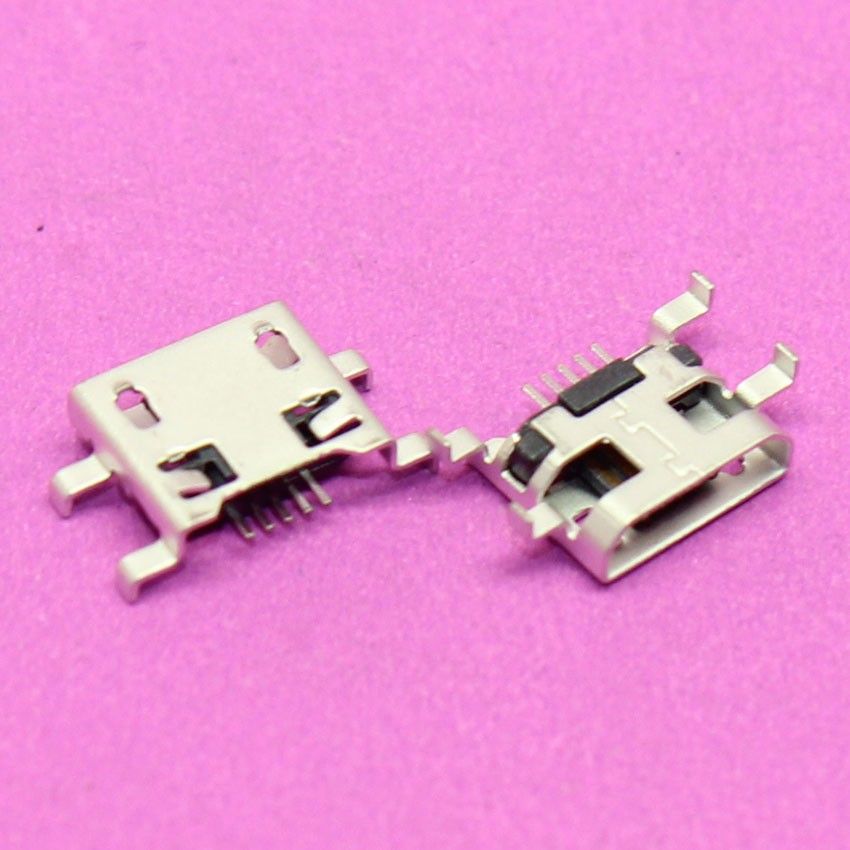

MC-011.
MC-019.
И, наконец, MC-021 для Sony Ericsson X10 X8 E10 E15 E16 J108 W100.
В целом, покупкой доволен. Всегда пригодятся.
Наверняка найдутся такие, кто посоветует купить в местном радиомагазине.
Но мы лёгких путей не ищем:)
Вот в общем-то и всё.
Надеюсь, хоть кому-то помог.
Удачи!
👆»Чиним» разъем micro USB в планшете DEXP Ursus 7MV3 8 Гб 3G | Планшеты | Блог
Здравствуйте, уважаемые читатели.
В своё время на этом ресурсе мной был написан обзор планшета DEXP Ursus 7MV3 8 Гб 3G.
В нём я упоминал об проблемном разъеме microUSB на этой модели, кабель зарядки выпадает из разъема при малейшем движении. Причем, судя по отзывам, эта ситуация не только на моём экземпляре. Поскольку пользуюсь планшетом не так уж часто (есть «большой брат» с диагональю 10 «), то решение проблемы все откладывалось и откладывалось.
..
Но, наконец, наступили большие новогодние выходные. Время свободное есть, потому решил наконец разобраться с уже изрядно надоевшей проблемой.
Для начала определимся с причинами такого поведения:
1) сам разъем сильно утоплен в корпус планшета.
2) металлическая «окантовка»разъема в процессе эксплуатации выгибается «домиком», что и приводит к плохой фиксации кабеля в разъеме.
Всё это хорошо видно на фото ниже.
Первую причину устранить не представляется возможным, спишем на конструктивную особенность модели.
А вот вторую вполне реально устранить и в домашних условиях.
Для этого разбираем наш планшет (помним, что сие действие может лишить гарантии, всё на ваш страх и риск). Корпус планшета держится исключительно на пластиковых защелках,ни одного болта выкручивать не надо. Я действовал так — нашел место на корпусе, где можно оттянуть половинки до образования щели, вставил туда пластиковую карту и аккуратно двигаясь по периметру расцепил все защелки.
Вид изнутри:
Разъем microUSB:
Видим что две половинки «окантовки» разъема не зафиксированы жестко между собой, что и приводит к выгибанию.
Первое что пришло на ум это согнуть их в горизонталь, как и положено, и зафиксировать все это каплей припоя. Предварительно мазнул паяльной кислотой по месту пайки и капнул припоя (качество фото не ахти, но думаю понятно):
Думаю, такого решения в данном случае будет вполне достаточно, нагрузки на разъём невелики.
Что касается результата, то он оправдал ожидания — теперь не нужно подбирать определенное положение кабеля при подключении зарядки и «не дышать» рядом, кабель фиксируется хорошо (не идеально, но небо и земля, по сравнению с тем, что было ранее) и зарядка не прерывается даже если пошевелить вставленный кабель.
Собираем планшет в обратном порядке, защелкивая фиксаторы по периметру. Не забываем поставить на место боковые кнопки. Мне еще пришлось зафиксировать микрофон клеевым пистолетом,он упорно не хотел ложится в отведенное ему место:
Фото разъема после сборки:
Спасибо за внимание, надеюсь эта заметка облегчит жизнь владельцам планшета с аналогичной проблемой 🙂
P.
S. Бонусом маркировка батареи, вдруг кто будет искать замену.
Кстати, емкость указана 3000 мАч, в официальных характеристиках этот параметр указан как 2800 мАч.
CD12M/AA-100A1 M.D. Micro Detectors Гнездовой разъем M12, осевой, 3 полюса, NO кабель ПВХ 10м
Номер производителя:
CD12M/AA-100A1
Производитель:
M.D. Micro Detectors
Внешний диаметр:
Ø 4,5 mm ± 5%
Изоляция провода:
ПВХ
Материал прокладки:
ПВХ
Момент затяжки:
0,6 Нм
Рабочая температура:
-10 °C.
..+80 °C (гибкая установка) -25 °C…+80 °C (фиксированная установка)
Раздел проводников:
0,25 mm2 (32 x 0,10 mm2)
Тип головы:
Осевой
Штепсельная вилка:
M12
Семейство продукции:
Разъемы
Степень защиты:
IP67
Номинальное импульсное напряжение:
2,5 кВ
Номинальное напряжение:
Max. 250 В перем/пост. тока
Номинальный ток:
4 A
Светодиод:
Нет
Микро USB-разъемы.
Виды USB-разъемов, их специфические особенностиТехнологический процесс не стоит на месте. Современные модели разнообразных цифровых устройств разительно отличаются от своих более старых собратьев. Изменился не только их внешний вид и внутреннее оснащение, но и способы подсоединения к компьютерам и зарядным устройствам. Если еще лет 5-7 назад многие телефоны и даже фотоаппараты не имели такой возможности. Но на данный момент абсолютно каждый цифровой прибор может быть подключен к персональному компьютеру или ноутбуку. Телефон, проигрыватель, смартфон, планшет, видеокамера, плеер или фотоаппарат – все они оснащены разъемами, которые позволяют подсоединить их к другим устройствам.
Но, как легко заметить, разъем разъему рознь. И купленный вместе с телефоном шнур почему-то нельзя использовать совместно с вашим любимым плеером. В итоге пучок кабелей копится, вы постоянно в них путаетесь и никак не можете понять, почему нельзя было сделать так, чтобы один провод подходил для подключения всех устройств.
Но, как известно, так не бывает. Хотя сейчас появился более или менее стандартный разъем, по крайней мере, для смартфонов, телефонов и планшетов. И имя ему – micro-USB. Что это за чудо и как оно работает, мы расскажем ниже.
Микро USB-разъем: что это такое?
Два самых популярных в последнее время разъема — это mini и micro-USB. Названия их говорят сами за себя. Это более маленькие и практичные разработки, которые используются на малогабаритных цифровых устройствах для экономии места и, возможно, для более изящного внешнего вида. Например, разъем микро-USB для планшета почти в 4 раза меньше, чем стандартный USB 2.0., а учитывая, что и само устройство в разы меньше персонального компьютера или даже ноутбука, такой вариант просто идеален. Но есть здесь и свои нюансы. Например, из большего никогда нельзя сделать меньшее, поэтому микро-USB разъемы нельзя будет заменить даже на mini-USB. Хотя в некоторых случаях обратный процесс допустим. Да и замена микро-USB своими руками вряд ли закончится чем-то хорошим.
Уж больно ювелирная это работа. Кроме того, под словом “micro” кроется сразу несколько видов разъемов, и об этом нужно помнить. Особенно если вы пытаетесь купить новый провод. Микро-USB вашего планшета может оказаться несовместимым с разъемом на конце кабеля, который вы приобрели.
Разновидности
Микро-USB разъемы могут быть двух абсолютно разных типов. У них разные сферы применения и, соответственно, выглядят они по-разному. Первый вид называется micro-USB 2.0. тип В — он используется в устройствах по умолчанию и является внегласным стандартом для последних моделей смартфонов и планшетов, из-за этого он очень распространен и почти у каждого человека дома есть хотя бы один кабель микро-USB 2.0. типа В.
Второй вид — micro-USB 3.0 — данные разъемы на планшетах не устанавливаются, но могут встречаться на смартфонах и телефонах некоторых марок. Чаще всего их применяют для оснащения внешних жестких накопителей.
Преимущества
Основными достоинствами, которыми обладают микро-USB разъемы для планшетов, можно считать повышенную плотность и надежность крепления штекера.
Но этот факт далеко не исключает возможности неполадок именно с этими компонентами. Чаще всего причиной поломки становится неаккуратность самих владельцев цифровых устройств. Резкие движения, падения планшетов и телефонов на пол или даже асфальт, особенно на ту сторону, где расположен сам разъем, попытки подправить что-то своими руками без соответствующих знаний – вот основные причины, из-за которых даже самые прочные части USB-портов выходят из строя. Но бывает, что это происходит из-за износа устройства, неправильной эксплуатации или заводского брака.
Чаще всего причиной нарушения работы становятся либо сами микро-USB разъемы, либо соседствующие и подсоединенные с ними в цепь детали. Для любого опытного мастера его замена – минутное дело, но в домашних условиях с этим сможет справиться далеко не каждый. Если же вас все-таки интересует, как можно самостоятельно починить разъем микро-USB, распиновка (или, иными словами, распайка) – процесс не самый долгий и сложный, если подойти к нему с умом и предварительным чтением соответствующей информации.
Несколько советов будет приведено ниже.
Разъем микро-USB: распиновка
Как известно, с обычными портами и разъемами всё просто — вам нужно всего лишь взять изображение лицевой части их коннектора, но в зеркальном отображении, и спаять. С USB mini- и micro-видов все немного иначе. Их разъемы содержат по 5 контактов, но на разъемах типа В контакт под номером 4 не используется, а на типе А он замкнут с GND, который и занимает пятое место.
Функции «ножек» разъема micro-USB
Так как большинство современных планшетов имеют микро-USB, служащий не только для зарядки, но и для синхронизации, из-за более частого использования разъема проблемы с ним возникают чаще.
Итак, как было сказано выше, обычный микро-USB разъем имеет пять «ног». Одна плюсовая, на пять вольт, а одна минусовая. Находятся они на разных сторонах разъема и, соответственно, меньше страдают при отрыве от материнской платы. Лишь одна «нога» разъема, которая чаще других вырывается с контактной площадки, больше подвергается износу.
Находится она ближе к минусовой «ноге». Если этот контакт поврежден, то зарядка устройства невозможна. То есть система может видеть блок питания, но процесс зарядки совершаться не будет.
Оставшиеся две «ножки» отвечают за синхронизацию, то есть за возможность выгружать и загружать фотографии, музыку и т.д. Они выполняют это одновременно, поэтому отрыв одной повлечет за собой прекращение работы второй.
Зная функции «ножек», вы сможете определить, из-за отхождения контактов которых у вас начались проблемы и какие из них вам нужно будет спаять, чтобы вернуть ваш планшет «в строй».
Последствия неправильной замены разъема
Некорректно припаяв микро-USB, владельцы чаще всего сталкиваются со следующими проблемами:
- Короткие замыкания блока питания, если они припаяли перевернутый тип.
- Планшет определяет зарядный шнур, но аккумулятор (АКБ) не заряжает.
- Аккумулятор планшета прекрасно заряжается, но при этом не синхронизируется с ноутбуком или компьютером.
- Планшет работает исправно, но иногда «напоминает», что вам следовало бы отнести его в мастерскую, а не паять самостоятельно (например, зарядка начинается не сразу после включения или же иногда шнур нужно вытащить и вставить снова несколько раз перед тем, как начинается зарядка).
Будущее микро-USB
Так как это одни из самых популярных на сегодняшний день портов, то, если вы научитесь менять их однажды, этот навык будет выручать вас в будущем очень часто. И пускай их не приняли за «золотой стандарт» при разработке телефонов и других цифровых устройств. И нам по-прежнему приходится иметь целую коллекцию проводов специально для ноутбука Acer, для телефона от Samsung, для iPad от Apple и фотоаппарата Nikon, но активное использование микро-разъемов дает надежду, то скоро вместо «букета» у нас на полочке будет лежать один кабель микро-USB, подходящий хотя бы к 90% техники в доме.
Micro Connectors, Inc.
Переключить меню1-800-333-2113
- Подарочный сертификат
- Войдите или зарегистрируйтесь
- 0
- О нас
- Техническая поддержка
- Свяжитесь с нами
- Блог
- Доставка и возврат
- Новый
- Рекомендуемые товары
- Аудио
- Аудио аксессуары
- Аудио адаптеры / переходники
- Аудио конвертеры
- Аудио разветвители
- 3. 5мм
- 3,5 мм до RCA
- Коаксиальный
- RCA
- TOSLINK
- Аудио аксессуары
- Видео
- Коаксиальный
- Композитный
- Составная часть
- Адаптеры DisplayPort
- Кабели DisplayPort
- Адаптеры DVI
- Кабели DVI
- S-Video
- Адаптеры VGA
- Кабели VGA / SVGA
- HDMI
- Кабели DVI-HDMI
- Адаптеры HDMI
- Кабели HDMI
- Удлинители HDMI
- Переключатели HDMI
- Кабели Mini / Micro HDMI
- Настенные панели HDMI
- Сеть
- Кабели Ethernet (патч)
- Cat5E
- Cat6
- Cat6A
- Cat7
- Cat8
- Встроенная муфта Keystone
- Модульные адаптеры
- Волоконно-оптические кабели
- Многомодовый, дуплексный, 62. 5/125 (OM1)
- Многомодовый, дуплексный, 50/125 (OM2)
- Многомодовый 10 Гбит / с, дуплекс, 50/125 (OM3)
- Одиночный режим, дуплекс, 9/125 (OS2)
- SFP / QSFP
- Многомодовый, дуплексный, 62.
- Разъемы / Модульные вилки
- Кабельные Сапоги
- Домкраты Keystone
- Встроенные муфты
- Коробки для поверхностного монтажа
- Настенные плиты
- Сетевые инструменты
- Групповые сетевые кабели
- Кабели кроссовера
- DSL и телефон
- Кабели Ethernet (патч)
- Навалом
- Bulk Cat5E
- Bulk Cat7
- Bulk Cat6
- Навальный Cat6A
- Большой коаксиальный
- RG58
- RG59
- RG62
- Многожильные кабели в большом количестве
- 4 дирижер
- 9 Дирижер
- 25 Дирижер
- Массовая на открытом воздухе
- Сапоги для объемного кабеля
- Заглушки, гнезда и соединители для больших объемов
- Мощность
- NEMA
- Универсальный
- C13-C14
- C19-C20
- Европейский
- Ноутбук
- Расширение
- Разветвители
- Сетевые фильтры
- Открытый
- USB
- Кабели Micro USB
- Кабели Mini USB
- USB-адаптеры
- Адаптеры USB-C
- Удлинительные кабели USB
- USB-концентраторы
- Коробки переключателей USB
- Кабели USB-A
- Кабели USB-B
- Кабели USB-C
- ПК (кабели для передачи данных)
- RGB / ARGB
- FireWire
- Адаптеры FireWire
- Кабели FireWire
- Аксессуары для ПК
- Периферийные устройства для ПК
- SCSI
- SAS
- Внутренний SAS
- Внешний SAS
- Mini SAS / HD Mini SAS
- SATA
- ATA
- Блок питания (ATX)
- ШИМ (вентилятор)
- Дискета
- USB-концентраторы
- IDE
- Питание ПК
- Адаптеры
- Компьютерные кабели и адаптеры
- Адаптеры и приспособления для смены пола
- PS / 2
- Двунаправленный
- IEEE 1284
- Модем
- Нулевой модем
- Нулевые адаптеры модема
- Нуль-модемные кабели
- Серийный
- Последовательные адаптеры / переключатели пола
- Последовательные кабели
- Параллельный
- Запчасти для Mac
- Периферийные устройства Mac
- Винты Mac
- Адаптеры для Macbook
- Жесткий диск / SSD
- Адаптеры для жестких дисков
- Комплекты для монтажа / кронштейнов
- М. 2 SSD аксессуары
- Малина Пи
- Аксессуары
- Кабели
- Дело
- Наборы
- Винты
- Распределительные коробки
- Оформление
- Micro Connectors, Inc.
- Разъемы Micro
- Посмотреть все бренды
- Подарочные сертификаты
- Войдите или зарегистрируйтесь
Главное меню
Сортировать по категориям
5мм
5/125 (OM1)
2 SSD аксессуарыСортировать по марке
- О нас
- Техническая поддержка
- Свяжитесь с нами
- Блог
- Доставка и возврат
- Новый
- Рекомендуемые товары
- Аудио
- Аудио аксессуары
- Аудио адаптеры / переходники
- Аудио конвертеры
- Аудио разветвители
- 3. 5мм
- 3,5 мм до RCA
- Коаксиальный
- RCA
- TOSLINK
- Аудио аксессуары
- Видео
- Коаксиальный
- Композитный
- Составная часть
- Адаптеры DisplayPort
- Кабели DisplayPort
- Адаптеры DVI
- Кабели DVI
- S-Video
- Адаптеры VGA
- Кабели VGA / SVGA
- HDMI
- Кабели DVI-HDMI
- Адаптеры HDMI
- Кабели HDMI
- Удлинители HDMI
- Переключатели HDMI
- Кабели Mini / Micro HDMI
- Настенные панели HDMI
- Сеть
- Кабели Ethernet (патч)
- Cat5E
- Cat6
- Cat6A
- Cat7
- Cat8
- Встроенная муфта Keystone
- Модульные адаптеры
- Волоконно-оптические кабели
- Многомодовый, дуплексный, 62. 5/125 (OM1)
- Многомодовый, дуплексный, 50/125 (OM2)
- Многомодовый 10 Гбит / с, дуплекс, 50/125 (OM3)
- Одиночный режим, дуплекс, 9/125 (OS2)
- SFP / QSFP
- Многомодовый, дуплексный, 62.
- Разъемы / Модульные вилки
- Кабельные Сапоги
- Домкраты Keystone
- Встроенные муфты
- Коробки для поверхностного монтажа
- Настенные плиты
- Сетевые инструменты
- Групповые сетевые кабели
- Кабели кроссовера
- DSL и телефон
- Кабели Ethernet (патч)
- Навалом
- Bulk Cat5E
- Bulk Cat7
- Bulk Cat6
- Навальный Cat6A
- Большой коаксиальный
- RG58
- RG59
- RG62
- Многожильные кабели в большом количестве
- 4 дирижер
- 9 Дирижер
- 25 Дирижер
- Массовая на открытом воздухе
- Сапоги для объемного кабеля
- Заглушки, гнезда и соединители для больших объемов
- Мощность
- NEMA
- Универсальный
- C13-C14
- C19-C20
- Европейский
- Ноутбук
- Расширение
- Разветвители
- Сетевые фильтры
- Открытый
- USB
- Кабели Micro USB
- Кабели Mini USB
- USB-адаптеры
- Адаптеры USB-C
- Удлинительные кабели USB
- USB-концентраторы
- Коробки переключателей USB
- Кабели USB-A
- Кабели USB-B
- Кабели USB-C
- ПК (кабели для передачи данных)
- RGB / ARGB
- FireWire
- Адаптеры FireWire
- Кабели FireWire
- Аксессуары для ПК
- Периферийные устройства для ПК
- SCSI
- SAS
- Внутренний SAS
- Внешний SAS
- Mini SAS / HD Mini SAS
- SATA
- ATA
- Блок питания (ATX)
- ШИМ (вентилятор)
- Дискета
- USB-концентраторы
- IDE
- Питание ПК
- Адаптеры
- Компьютерные кабели и адаптеры
- Адаптеры и приспособления для смены пола
- PS / 2
- Двунаправленный
- IEEE 1284
- Модем
- Нулевой модем
- Нулевые адаптеры модема
- Нуль-модемные кабели
- Серийный
- Последовательные адаптеры / переключатели пола
- Последовательные кабели
- Параллельный
- Запчасти для Mac
- Периферийные устройства Mac
- Винты Mac
- Адаптеры для Macbook
- Жесткий диск / SSD
- Адаптеры для жестких дисков
- Комплекты для монтажа / кронштейнов
- М. 2 SSD аксессуары
- Малина Пи
- Аксессуары
- Кабели
- Дело
- Наборы
- Винты
- Распределительные коробки
- Оформление
- Micro Connectors, Inc.
- Разъемы Micro
- Посмотреть все бренды
- Подарочные сертификаты
- Войдите или зарегистрируйтесь
Главное меню
Сортировать по категориям
5мм
5/125 (OM1)
2 SSD аксессуарыСортировать по марке
Сортировать по категориям
- Аудио аксессуары
- Аудио адаптеры / переходники
- Аудио конвертеры
- Аудио разветвители
- 3. 5мм
- 3,5 мм до RCA
- Коаксиальный
- RCA
- TOSLINK
5мм- Коаксиальный
- Композитный
- Составная часть
- Адаптеры DisplayPort
- Кабели DisplayPort
- Адаптеры DVI
- Кабели DVI
- S-Video
- Адаптеры VGA
- Кабели VGA / SVGA
- Кабели DVI-HDMI
- Адаптеры HDMI
- Кабели HDMI
- Удлинители HDMI
- Переключатели HDMI
- Кабели Mini / Micro HDMI
- Настенные панели HDMI
- Кабели Ethernet (патч)
- Cat5E
- Cat6
- Cat6A
- Cat7
- Cat8
- Встроенная муфта Keystone
- Модульные адаптеры
- Волоконно-оптические кабели
- Многомодовый, дуплексный, 62. 5/125 (OM1)
- Многомодовый, дуплексный, 50/125 (OM2)
- Многомодовый 10 Гбит / с, дуплекс, 50/125 (OM3)
- Одиночный режим, дуплекс, 9/125 (OS2)
- SFP / QSFP
- Многомодовый, дуплексный, 62.
- Разъемы / Модульные вилки
- Кабельные Сапоги
- Домкраты Keystone
- Встроенные муфты
- Коробки для поверхностного монтажа
- Настенные плиты
- Сетевые инструменты
- Групповые сетевые кабели
- Кабели кроссовера
- DSL и телефон
5/125 (OM1)- Bulk Cat5E
- Bulk Cat7
- Bulk Cat6
- Навальный Cat6A
- Большой коаксиальный
- RG58
- RG59
- RG62
- Многожильные кабели в большом количестве
- 4 дирижер
- 9 Дирижер
- 25 Дирижер
- Массовая на открытом воздухе
- Сапоги для объемного кабеля
- Заглушки, гнезда и соединители для больших объемов
- NEMA
- Универсальный
- C13-C14
- C19-C20
- Европейский
- Ноутбук
- Расширение
- Разветвители
- Сетевые фильтры
- Открытый
- Кабели Micro USB
- Кабели Mini USB
- USB-адаптеры
- Адаптеры USB-C
- Удлинительные кабели USB
- USB-концентраторы
- Коробки переключателей USB
- Кабели USB-A
- Кабели USB-B
- Кабели USB-C
- RGB / ARGB
- FireWire
- Адаптеры FireWire
- Кабели FireWire
- Аксессуары для ПК
- Периферийные устройства для ПК
- SCSI
- SAS
- Внутренний SAS
- Внешний SAS
- Mini SAS / HD Mini SAS
- SATA
- ATA
- Блок питания (ATX)
- ШИМ (вентилятор)
- Дискета
- USB-концентраторы
- IDE
- Питание ПК
- Адаптеры
- Адаптеры и приспособления для смены пола
- PS / 2
- Двунаправленный
- IEEE 1284
- Модем
- Нулевой модем
- Нулевые адаптеры модема
- Нуль-модемные кабели
- Серийный
- Последовательные адаптеры / переключатели пола
- Последовательные кабели
- Параллельный
- Периферийные устройства Mac
- Винты Mac
- Адаптеры для Macbook
- Адаптеры для жестких дисков
- Комплекты для монтажа / кронштейнов
- М. 2 SSD аксессуары
2 SSD аксессуары- Аксессуары
- Кабели
- Дело
- Наборы
Сортировать по марке
Рекомендуемые товары
- Быстрый просмотр
Подробности
артикул: E08-100FL-W
100-футовый плоский патч-кабель Cat6 UTP RJ45 (белый)
Рекомендуемая производителем розничная цена:
Сейчас: 49 долларов.
Добавить в корзину 99 - Быстрый просмотр
Подробности
артикул: L02-35252-KIT
2.Комплект для установки 5-дюймового твердотельного накопителя / жесткого диска для двух (2) 2,5-дюймовых твердотельных накопителей / жестких дисков на 3,5-дюймовый дисковый отсек с кабелями данных и питания SATA
Рекомендуемая производителем розничная цена:
Сейчас: 14,99 $
Добавить в корзину - Быстрый просмотр
Подробности
артикул: L02-HD2535
2.
Конвертер HDD / SSD с 5 дюймов в 3,5 дюймаРекомендуемая производителем розничная цена:
Сейчас: 16,99 долл. США
Добавить в корзину - Быстрый просмотр
Подробности
артикул: RAS-PWR13-PI
USB-C 5V / 3A Адаптер питания UL с переключателем ВКЛ / ВЫКЛ для Raspberry Pi 4
Рекомендуемая производителем розничная цена:
Сейчас: 12 долларов.
Добавить в корзину 99 - Быстрый просмотр
Подробности
артикул: RAS-FANHS10
Вентилятор / радиатор охлаждения для Raspberry Pi
Рекомендуемая производителем розничная цена:
Сейчас: 9 долларов.
Добавить в корзину 99 - Быстрый просмотр
Подробности
артикул: F04-240BK-KIT
Комплект для удлинения кабеля блока питания с оплеткой премиум-класса (черный)
Рекомендуемая производителем розничная цена:
Сейчас: 34 доллара.
99 - Быстрый просмотр
Подробности
артикул: F04-240BL-KIT
Комплект для удлинения кабеля блока питания с оплеткой премиум-класса (синий)
Рекомендуемая производителем розничная цена:
Сейчас: 34 доллара.99
Добавить в корзину - Быстрый просмотр
Подробности
артикул: F04-240W-КОМПЛЕКТ
Комплект для удлинения кабеля блока питания с оплеткой премиум-класса (белый)
Рекомендуемая производителем розничная цена:
Сейчас: 34 доллара.
Добавить в корзину 99 - Быстрый просмотр
Подробности
артикул: RAS-PCS14PWR-BK
Алюминиевый корпус Raspberry Pi 4 Model B с вентилятором и питанием от USB-C
Рекомендуемая производителем розничная цена:
Сейчас: 24 доллара.
Добавить в корзину 99 - Быстрый просмотр
Подробности
артикул: НВМЭ-01МПА
MacBook M.2 Адаптер обновления NVME
Рекомендуемая производителем розничная цена:
Сейчас: 12,99 долл. США
Добавить в корзину - Быстрый просмотр
Подробности
артикул: NVME-02MAC
80 мм MacBook M.
2 карта адаптера обновления NVMEРекомендуемая производителем розничная цена:
Сейчас: 15,99 долл. США
Добавить в корзину - Быстрый просмотр
Подробности
артикул: PWM-103BK
Кабель-разветвитель для ШИМ-вентиляторов с 1-3 рукавами (черный)
Рекомендуемая производителем розничная цена:
Сейчас: 7 долларов.
Добавить в корзину 99 ×
99
Конвертер HDD / SSD с 5 дюймов в 3,5 дюйма
99
99
99
99
99
2 карта адаптера обновления NVME
99ОК
Присоединяйтесь к нашему списку рассылки для специальных предложений!
Адрес электронной почтыСвяжитесь с нами
2700 McCone Ave
Hayward, CA 94545
Соединенные Штаты Америки
Счета и заказы
- Подарочные сертификаты
- Список желаний
- Войти или Зарегистрируйтесь
- Доставка и возврат
Быстрые ссылки
- О нас
- Техническая поддержка
- Свяжитесь с нами
- Блог
- Доставка и возврат
Последние сообщения в блоге
- © Micro Connectors, Inc. |
- Карта сайта |
- Premium BigCommerce Theme от Lone Star Templates
Техническая поддержка
Последовательный адаптер USB 2.0 (E07-160)
Этот последовательный USB-адаптер представляет собой устройство Plug and Play — перезапустите питание вашей системы и дождитесь, пока она перейдет в состояние ожидания (например, после того, как все будет включено и будет запущено программное обеспечение инициализации), затем подключите этот адаптер к любому доступному USB-порту. порт.Система должна автоматически установить драйвер. В режиме самозапуска в правом нижнем углу экрана установки будет отображаться «Найдено новое устройство», «Установка нового драйвера», «Драйвер для нового устройства успешно установлен» или что-то подобное, обычно это занимает около 2–3 секунд. минут до конца. Если ваша система не может самостоятельно установить драйвер, вы можете вручную загрузить правильный драйвер ниже для установки.
- Набор микросхем
Prolific PL2303-TA — до Windows 8
- Windows 98, 2000 (SP4), Me (32- и 64-разрядная), XP (SP2 +), Server 2003, Vista, Server 2008, 7, 8, Server 2012
- MacOS X 10.1+ для Mac на базе PowerPC, OS X 10.4 и 10.5 для PowerPC и Mac на базе Intel, OS X 10.6 для Mac на базе Intel, OS 8 и 9
- Linux для RedHat 7.3 / 8.0 / 9.0 (драйвер встроен в ядро Linux 2.4.10+ и 2.4.31+)
- L2303 Android USB Host API SDK, MTTTY для «последовательной связи в Win32»
Набор микросхем Prolific PL2303-HXA (прекращено с 3/2013) — (до Windows 7)
Двойной последовательный адаптер USB 2.0 (E07-162)
Этот последовательный USB-адаптер представляет собой устройство Plug and Play — перезапустите питание вашей системы и дождитесь, пока она перейдет в состояние ожидания (например, после того, как все будет включено и будет запущено программное обеспечение инициализации), затем подключите этот адаптер к любому доступному USB-порту.
порт.Система должна автоматически установить драйвер. В режиме самозапуска в нижней правой части экрана установки будет отображаться «Найдено новое устройство», «Установка нового драйвера», «Драйвер для нового устройства успешно установлен» или что-то подобное, обычно это занимает около 3-5 минут. минут для завершения установки для двух последовательных портов. Если ваша система не может самостоятельно установить драйвер, вы можете вручную загрузить правильный драйвер ниже для установки.
Кабель переноса данных (E07-150)
Параллельный USB-адаптер (M01-035)
Микро-миниатюрные разъемы | Нано-миниатюрные разъемы
Микро-разъемы
Прочные и высоконадежные микро- и миниатюрные разъемы
Наши высоконадежные микроразъемы включают в себя прочную контактную систему Flex-Pin военного класса, расстояние между которыми составляет 50 мил (1.27 мм) осевые линии.
Посмотреть всю линейку Micro Connector>
Микро-круглые соединители
Серия Micro Circular компактна, но защищена, длина стыковки составляет менее 12,4 мм.
Штыревые и розеточные контакты закрыты пластиковыми изоляторами, создавая прочную систему соединений, способную выдержать сильные удары и вибрацию, сохраняя при этом более 2000 циклов сопряжения. Версии включают прямой, прямоугольный проход с отверстием, под пайку и предварительно смонтированный.
Если ваша технология требует еще большей устойчивости к ударам и вибрации, мы предлагаем такие же микроразъемы в версиях с металлическим корпусом.Эти разъемы имеют степень защиты IP67 и могут включать в себя различные металлы и отделки, а также механизмы уплотнения с резьбой, отрывом или поворотным замком.
Ознакомьтесь с линейкой микрокруглых разъемов>
Коннекторы Micro Strip
Соединители Micro Strip имеют чрезвычайно малый форм-фактор и идеально подходят для компактных приложений, требующих высокой надежности. Мы предлагаем однорядные, двухрядные и двухрядные конфигурации со смещением, каждая из которых имеет широкий спектр заделок, включая горизонтальный и вертикальный SMT, гибкое крепление, сквозное отверстие, припой и предварительно смонтированные.
Стандартные размеры варьируются от 2 до 97 соединений (в зависимости от серии), также доступны индивидуальные конфигурации.
Ознакомьтесь с ассортиментом соединителей Micro Strip>
Разъемы Micro-D
Наши прочные разъемы Micro-D, соответствующие стандарту MIL-DTL-83513 или превосходящие его, идеально подходят для аэрокосмических систем и систем беспилотных транспортных средств, где высокая надежность имеет решающее значение.
Позолоченные гибкие штифты выдерживают более 2000 циклов соединения, обеспечивая при этом чрезвычайно высокую устойчивость разъема к ударам и вибрации.
Эта компактная конструкция может содержать от 9 до 51 контакта. Типы клемм включают предварительно смонтированную проводку, поверхностный монтаж (горизонтальный, вертикальный или краевой), монтаж гибкой схемы, сквозное отверстие (прямое или прямоугольное), чашку для пайки и перемычку.
Мы предлагаем варианты с дискретным проводом с опциональной формовкой, а также варианты Saver и Jumper.
Наши соединители могут изготавливаться для окружающей среды до 260 ° C.
Ознакомьтесь с ассортиментом разъемов Micro-D>
Разъемы Micro-D с защелкой
Если ваша технология требует особо безопасного соединения и стыковки без инструментов, наши разъемы Micro-D также поставляются в конфигурации с защелкой.Quick Latch прост в использовании, не требует инструментов и исключает путаницу с неприятными нитками.
Мы предлагаем соединители Quick Latch с теми же вариантами контактов, что и обычный Micro-D, и с теми же вариантами подключения, за исключением Jumper и Saver. Версия для монтажа на панели также доступна с дискретным проводом, кабельной сборкой или припоями. Алюминиевый корпус может быть покрыт несколькими вариантами отделки.
Ознакомьтесь с ассортиментом разъемов Micro-D с защелкой>
Pro Микро-переходной соединитель для прямой установки в грунт (5-контактный)
Pro-микропереходной прямой для установки в грунт соединитель (5-контактный) | VOLT® Освещение Магазин не будет работать корректно в случае, если куки отключены.
Похоже, в вашем браузере отключен JavaScript. Для максимально удобной работы с нашим сайтом обязательно включите Javascript в своем браузере.
Эксклюзивные инновации VOLT®! Представляем новый уровень коннектора втулки для непосредственного захоронения для использования с несколькими приборами низкого напряжения.
- Новый быстрый и безопасный соединитель типа концентратора
- Подключает до 5 выводов на единицу
- Чрезвычайно прочные соединения, которые не разрываются
- Предварительно заполненный водостойкой силиконовой смазкой
- Запатентованный
Микроразъем VOLT® Pro для прямого заглубления | 2 шт.
Представляем новое быстрое и безопасное прямое захоронение в стиле концентратора разъем для использования с несколькими приспособлениями.
Низковольтная прямая разветвительная разводка для подземных проводов
к 4-м светильникам и обратный провод к трансформатору.
Блокировка
зажимы безопасные провода для прочного соединения — нельзя тянуть
отдельно. Предварительно заполнен силиконовой смазкой для обеспечения водонепроницаемости.
соединение, которое выдержит испытание временем.
Совет по установке
Чтобы обеспечить правильное соединение, поднимите оранжевый рычаг до полностью открытое положение. Это достигается, когда рычаг перпендикулярно направлению, в котором вставлен провод.Как только провод полностью вставлен в отверстие под открытым рычагом, нажмите оранжевый рычаг обратно вниз, пока он не защелкнется в закрытом положении. Убедитесь, что соединение установлено, слегка потянув за подключенный провод.
Особенности и преимущества:
- Чрезвычайно прочное механическое соединение — провода не выдергиваются зажимов (как с силиконовыми заглушками).
- Используйте два для каждого приспособления (по одному на каждый подводящий провод).
- Пакет из двух разъемов (вмещает 4 светильника и дом бег)
- Простое управление — вставить провода, откинуть зажимы, снять
смажьте крышку, затем закройте разъем.
- Подходит для проволоки 12 калибра или меньше
- Профессиональное качество — заменяет распределительные коробки ступичного типа.
- Запатентовано.
- Инновации в ландшафтном освещении, спроектированные и спроектированные Эксклюзивно VOLT ™
| Технические характеристики |
Сертификат |
|---|
MIL-DTL-83513 Разъемы и кабели, эквивалентные коммерческим стандартам Micro-D и Glenair
Space и Mil-Aero Grade M83513 Micro-D
Семейство сверхминиатюрных разъемов Micro-D с TwistPin компании Glenair обеспечивает выдающиеся характеристики соединения, долговечность и минимальное сопротивление контакта.
Соединители Glenair Micro-D оснащены контактами Micro-TwistPin высокой плотности, установленными на 0,050 центра, в расположении от 9 до 130 контактов. Они доступны с изолированным и неизолированным проводом, печатной платой, чашечным припоем и гибкими выводами и поставляются как QPL или коммерческие варианты. Наши разъемы QPL 83513 Micro-D и COTS обеспечивают надежное решение для всех требований к высокопроизводительным межсоединениям, включая высокотемпературные и герметичные приложения. Доступны разъемы Micro-D космического класса с функцией обезгаживания и полета НАСА.Вся продукция производится на первых в мире заводах Glenair в США и Англии.
Номер ссылки
Указатель номера детали
Лист данных
Презентация слайд-шоу
Лист данных
Уведомление об изменении номера детали
Металлическая оболочка Micro-D для жгутовИзолированный провод, неизолированный провод, экранированный спина к спине, чашка припоя и другие Разъемы M83513 Micro-D для жгутовРаздел B | |
Металлический корпус Micro-D для печатных платПрямой, прямоугольный, сквозной, поверхностный монтаж, стандартный и конденсированный разъем для печатных плат Micro-DРаздел C | |
Однорядный низкопрофильный металлический кожух Micro-DСерия GMSM — для компактных приложенийРаздел D | |
Низкопрофильный металлический и пластиковый корпус Micro-DНизкопрофильный металлический и пластиковый корпус Micro-D Экономия места по сравнению с разъемами MWDM с металлическим корпусомРаздел E | |
Combo Micro-D для приложений высокой мощностиРаздел F | |
Разъемы для фильтров Micro-DРазъемы для фильтров C и Pi — для улучшения качества сигналаРаздел G | |
Герметичные соединители Micro-DГерметичные соединители Micro-D для приложений высокого давления / низкой утечки — стекло-металл-уплотнениеРаздел H | |
Well-Master ™ 260 High Temperature Micro-DGHTM Well-Master ™ High Temperature Micro-DРаздел J | |
Специальные приложения и модификации Micro-DВарианты кода модуля разъема Micro-D, включая специальные ключи, заземление и обработку данных космического класса НАСАРаздел K | |
Разъемы и оборудование MIL-DTL-83513Соответствие требованиям DLA MIL-DTL-83513 Разъемы и аксессуары оборудования для приложений Mil-Aero, требующих текущего статуса QPLРаздел L | |
Корпуса разъемов Micro-DКорпуса Micro-D EMI соединяют экраны кабелей с разъемами Micro-D, обеспечивая снятие напряжения и механическую защитуРаздел M | |
Micro-D Sav-Con Connector Savers, оборудование и аксессуарыBack-to-Back Connector Uni-Savers Plus Специальные аксессуары и оборудование Micro-DРаздел N | |
Разъемы Micro EdgeBoard / Micro CircularВысокая производительность Mil-Spec в разъеме объединительной платы высокой плотности: MWEB EdgeboardSection P | |
Micro D Latching MicroStrips ™Блокирующие соединители Micro-D сверхминиатюрного типа для подключения проводов к платеРаздел Q |
Объяснение различий между Mini USB, Micro USB и USB-C — Поставщики памяти
USB-кабели, шнуры и порты в настоящее время распространены повсеместно.
Вы, вероятно, знакомы с различными функциями USB, так как USB-разъемы необходимы для зарядки большинства телефонов. Они также часто используются в других приложениях, например, в USB-накопителях.
Что вы могли не знать, так это то, что существует множество других типов USB, помимо традиционного прямоугольного. Разъемы Mini USB, micro USB и USB типа C используются по разным причинам. Будь то зарядка, подключение устройств или просто загрузка данных, вам нужно знать, какое из них использовать.
Вероятно, вы тоже сталкивались с этими типами USB в тот или иной момент. Вы, вероятно, даже не узнали, что они связаны с USB. Но как отличить разъемы micro от mini USB (и разъемы типа C) и какие функциональные возможности они предлагают?
Какие типы разъемов USB?
Прежде всего, важно понять, что такое тип разъема USB. Многие люди, читая это, могут спросить себя: «А есть ли еще типы USB-разъемов?» Ответ, конечно, положительный.
Самый узнаваемый тип USB-разъема (прямоугольный, упомянутый выше) известен как «Тип А».
Он существует с 90-х годов, и вы, несомненно, когда-нибудь сталкивались с этими USB-устройствами.
Как следует из названия, мини- и микро-USB-разъемы меньше обычного USB-разъема типа A. Они были представлены на рынке в 2005 и 2007 годах соответственно. Оба в основном использовались для зарядки мобильных телефонов и других устройств, таких как камеры, но их также можно использовать для передачи данных.
Разъемытипа C также меньше, чем их стандартные аналоги типа A, но по сути они представляют собой обновленную версию разъема типа A. Соединители типа C могут выгружать и выгружать данные одновременно, что отсутствует в соединителях типа A.
Возможно, вы также заметили, что мы, кажется, пропустили любое обсуждение разъемов типа B. Эти квадратные разъемы существуют, но в основном они используются для подключения таких устройств, как принтеры или копировальные машины, к компьютерам или другим устройствам.
Также для наглядности стоит упомянуть кабель «Lightning».
Разъемы Lightning — это фирменный вариант зарядки Apple, хотя они не относятся к категории USB. Они тонкие и маленькие, как разъемы micro и mini USB, но это не одно и то же, и они совместимы только с устройствами Apple.
Теперь, когда мы разобрались с этим, давайте взглянем на некоторые особенности.
Micro USB против Mini USB
В чем разница между микро-USB и мини-USB? Давайте сначала обсудим самую раннюю версию: mini USB.Мини-USB был представлен в 2005 году и был одной из первых миниатюрных форм USB, выпущенных на рынок. Он имеет форму наковальни и имеет 5-контактный разъем.
Изначально mini USB использовался для множества устройств, включая mp3-плееры, цифровые камеры и мобильные телефоны (включая устройства Blackberry, Motorola и HTC). Хотя он был не таким мощным, как оригинальный разъем типа A, mini USB хвалили за свой удобный небольшой размер — около 3 x 7 мм.Он также имеет 5000 циклов подключения-отключения, что означает, что его можно включать и отключать 5000 раз, прежде чем он изнашивается.
Micro USB, напротив, был выпущен двумя годами позже и улучшил как функциональность, так и удобство mini USB. Во-первых, микро-USB также имеет пять контактов, но его пятый контакт (получивший название «ID-контакт») функционирует как разъем типа A и B, обеспечивая более широкое значение. Контактный разъем мини-USB, напротив, практически не выполняет никаких функций.
Micro USB также меньше — около 6.85 x 1,8 мм и имеет другую форму с закругленным верхом и плоским дном. Он более надежен, рассчитан на 10 000 циклов подключения-отключения и обеспечивает более высокую скорость передачи данных — около 480 мегабит в секунду. Порты Micro USB часто встречаются на мобильных телефонах и планшетах Android, а также на многих других устройствах, в том числе:
- Цифровые фотоаппараты
- GPS-устройства
- Контроллеры для видеоигр

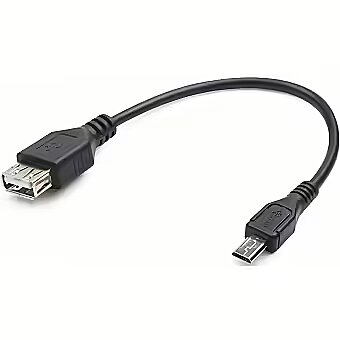

В дополнение ко всему этому, микро-USB поддерживают USB On The Go (USB OTG), который позволяет смартфонам или планшетам работать в качестве хоста для таких аксессуаров, как мышь, клавиатура или USB-накопитель.
По сути, вы можете подключаться к внешним устройствам и использовать их на своем смартфоне или планшете. На мини-USB такой опции нет.
После всего этого вы могли подумать, что споры между микро и мини-USB носят несколько односторонний характер, и вы не ошиблись. Технология Mini USB технически считается «устаревшей». Это причудливый способ сказать, что его все еще можно использовать, но производители не рекомендуют его, потому что он функционально устарел по сравнению с технологией micro USB.
Тем не менее, некоторые продукты по-прежнему имеют порт и разъем для мини-USB, что позволяет этой опции не стать полностью устаревшей.
А как насчет USB типа C?
USB Type C (также просто USB-C) считается наследником оригинального USB Type A. Большинство прогнозистов полагают, что USB Type A, который мы все знаем и любим, будет практически прекращен в ближайшие 5 лет. до 10 лет.
На данный момент, однако, разъемы USB Type C все еще относительно редки.
Вы можете найти их на тонких ноутбуках, некоторых телефонах Android, контроллерах для видеоигр и многих других устройствах. Но большинство людей по-прежнему признают Type A действующим чемпионом USB.
Итак, есть ли сравнение, когда дело доходит до матча «micro USB vs USB C»? В некотором смысле есть. Оба кабеля часто оснащены одним и тем же разъемом на обеих сторонах кабеля, а это значит, что вам больше не придется возиться со шнурами. Формы разъема выглядят примерно одинаково, но USB Type C более овальный, и его можно подключать в любом направлении.
На этом большинство сравнений заканчивается. Предполагается, что USB Type C станет вундеркиндом технологии USB. Теоретически он может заменить целый ряд соединительных кабелей, включая:
- Кабели для принтера
- Кабели для зарядки ноутбука
- Кабели для цифровых фотоаппаратов
- Кабели HDMI
- Кабели для зарядки смартфонов
- Кабели игровой консоли
- Кабели для сканера и факса
Кабели micro USB могут многое сделать, но так далеко не дойдут.
Говоря более техническим языком, разъемы USB-C имеют скорость передачи от 5 до 10 гигабит в секунду и могут обеспечивать мощность зарядки 100 Вт в любой момент времени. Многие телефоны Android уже используют USB Type-C в качестве способа зарядки.
Конечно, многие смартфоны и другие устройства все еще используют порты micro USB. Также будет справедливо сказать, что USB Type C прижился не так быстро, как ожидали некоторые эксперты. Итак, очевидно, что у обоих есть свои преимущества.
Рекламная продукция, связанная с USB
Вам может быть интересно, какое отношение все это к вам имеет.Есть много рекламных продуктов, в которых используются USB-порты или разъемы. Если вы хотите произвести впечатление на свою целевую аудиторию, вы можете выбрать наиболее подходящий для них вариант. Вот несколько вещей, связанных с USB, которые вы можете использовать в качестве рекламных продуктов.
Силовые банки
Безусловно, павербанки — одни из самых актуальных рекламных товаров на рынке. Согласно исследованию Advertising Speciality Institute 2019 года, они обеспечивают около 900 показов на протяжении всей своей жизни. Powerbank просто предоставляет решение для мобильной зарядки, в котором отчаянно нуждается большинство людей.
На iPromo также доступно множество различных моделей. Например, портативное зарядное устройство Volta Power Bank обеспечивает мощность 10 000 мАч и имеет два стандартных порта USB и порт micro USB. Если у вас есть такая аудитория, которой могут потребоваться возможности зарядки USB Type C, у нас есть еще одна модель емкостью 4000 мАч, которая оснащена как USB-C, так и портом micro USB
.Кроме того, если вы хотите полностью избавиться от путаницы с типами USB, вы можете просто выбрать портативное зарядное устройство 4-в-1 Flip 4000 мАч.Он имеет стандартный порт USB, порт типа C, порт micro USB и порт для кабеля Lightning для загрузки.
Зарядные кабели
Что заставляет power bank (или любое другое зарядное устройство) функционировать? Кабели для зарядки.
Если вы не уверены, какой тип телефонов или устройств есть у вашей целевой аудитории, используйте кабели для зарядки. У наших друзей из iPromo есть вариант 4-в-1, в котором даже есть кабель mini USB, а также вариант 3-в-1. Зарядные кабели всегда изнашиваются или теряются, и вы, безусловно, можете помочь своим потенциальным клиентам в этом отношении.
Флэш-накопители USB
Флеш-накопители— это удобный маркетинговый инструмент и просто отличный подарок. Большинство флэш-накопителей поставляются со стандартным прямоугольным разъемом USB, но есть модели, которые предлагают и то, и другое. Поскольку разъемы USB Type C не достигли популярности своих предшественников, всегда полезно предлагать оба варианта с флэш-накопителями.
USB-накопители Type A / Type C обычно представляют собой двухголовых монстров. Например, USB-накопитель C-Spin Type-C имеет разъем типа A с одной стороны и разъем типа C с другой, и вы можете просто повернуть устройство, чтобы выбрать нужный тип разъема.
Заключение
Если вы хотите подарить своим клиентам бесплатные подарки, связанные с USB, неплохо знать, какую версию USB они будут использовать чаще всего. Если у вас есть какие-либо вопросы или вы хотите заказать какие-либо устройства mini USB, micro USB или Type C USB, свяжитесь со специалистом по продвижению сегодня.
Tiger Paw LED Connector®, бежевый Micro-Lock 8 мм
Tiger Paw LED Connector®, бежевый Micro-Lock 8MM — Inspired LEDВременно закрыт для посещения! Inspired LED в настоящее время принимает и отправляет онлайн-заказы (предпочтительно) или заказы по телефону (с 8:00 до 12:00, пн-пт) с минимальным количеством персонала.Техническая поддержка, обслуживание клиентов и дизайнеры будут работать из дома с 8:00 до 16:00 (пн-пт). Доступны заранее подготовленные пикапы, но наш выставочный зал будет закрыт для публики до дальнейшего уведомления. Доставка заказов может занять до 1-2 рабочих дней.
2,00 долл. США
Хотя подавляющая часть нашей линейки продуктов является модульной для удобства клиентов, иногда желательно вырезать собственные гибкие светодиодные лампы.
Для этой цели мы предлагаем разъемы Tiger Paw LED Connector® и винтовые клеммы Tiger Paw LED Connector®, которые позволяют надежно заделывать гибкие ленты без необходимости пайки. Этот вариант особенно хорош для расширения за счет продукции других наших подрядчиков.
Просто отрежьте гибкую ленту и установите светодиод Tiger Paw LED Connector® на конец гибкого кабеля. Затем зачистите кабель, совместите положительный и отрицательный концы с правильной полярностью на гибкой полосе и вставьте в разъем.Используйте красный перманентный маркер для облегчения процесса установки — отметьте и обозначьте положительную полярность на гибких полосках и разъемах, чтобы обеспечить единообразие на протяжении всего проекта. Затем удалите клейкую подложку и установите гибкую светодиодную ленту в желаемом месте.
Обратите внимание: гибкие светодиодные ленты по индивидуальному заказу поставляются предварительно обрезанными, с припаянными на каждом конце разъемами, если они выбраны. При покупке оптом без разъемов их можно использовать с Tiger Paw LED Connector®.
Технические характеристики:
- Концевые заделки без пайки для гибких светодиодных лент 8 мм
- Подключается к нажимному замку для неизолированного одножильного или многожильного провода 16-22AWG
- Размеры: 1.65 дюймов x 0,552 дюйма x 0,25 дюйма
- Патент США № 8,714,772
Описание
Хотя подавляющая часть нашей линейки продуктов является модульной для удобства клиентов, иногда желательно вырезать собственные гибкие светодиодные лампы. Для этой цели мы предлагаем разъемы Tiger Paw LED Connector® и винтовые клеммы Tiger Paw LED Connector®, которые позволяют надежно заделывать гибкие ленты без необходимости пайки.Этот вариант особенно хорош для расширения за счет продукции других наших подрядчиков.
Просто отрежьте гибкую ленту и установите светодиод Tiger Paw LED Connector® на конец гибкого кабеля. Затем зачистите кабель, совместите положительный и отрицательный концы с правильной полярностью на гибкой полосе и вставьте в разъем. Используйте красный перманентный маркер для облегчения процесса установки — отметьте и обозначьте положительную полярность на гибких полосках и разъемах, чтобы обеспечить единообразие на протяжении всего проекта.Затем удалите клейкую подложку и установите гибкую светодиодную ленту в желаемом месте.
Обратите внимание: гибкие светодиодные ленты по индивидуальному заказу поставляются предварительно обрезанными, с припаянными на каждом конце разъемами, если они выбраны. При покупке оптом без разъемов их можно использовать с Tiger Paw LED Connector®.
Технические характеристики:
- Концевые заделки без пайки для гибких светодиодных лент 8 мм
- Подключается к нажимному замку для неизолированного одножильного или многожильного провода 16-22AWG
- Размеры: 1.65 дюймов x 0,552 дюйма x 0,25 дюйма
- Патент США № 8,714,772
Дополнительная информация
| Масса | 0,004375 фунтов |
|---|---|
| Размеры | 1,75 × 0,35 × 0,35 дюйма |
| Цвет продукта | Белый |
Зачем покупать светодиодную продукцию?
- Американский производитель светодиодов в бизнесе уже 10 лет, и мы поддерживаем нашу продукцию.
- Нужна помощь? Позвоните нам по телефону 480-941-4286, и мы ответим на любые ваши вопросы.
- Единый строительный кодекс требует, чтобы все низковольтные осветительные приборы имели «Список безопасности».
