На рисунке представлено смешанное подключение конденсаторов. Соединение конденсаторов последовательно
У многих начинающих любителей электроники в процессе сборки самодельного устройства возникает вопрос: “Как правильно соединять конденсаторы?”
Казалось бы, зачем это надо, ведь если на принципиальной схеме указано, что в данном месте схемы должен быть установлен конденсатор на 47 микрофарад, значит, берём и ставим. Но, согласитесь, что в мастерской даже заядлого электронщика может не оказаться конденсатора с необходимым номиналом!
Похожая ситуация может возникнуть и при ремонте какого-либо прибора. Например, необходим электролитический конденсатор ёмкостью 1000 микрофарад, а под рукой лишь два-три на 470 микрофарад. Ставить 470 микрофарад, вместо положенных 1000? Нет, это допустимо не всегда. Так как же быть? Ехать на радиорынок за несколько десятков километров и покупать недостающую деталь?
Как выйти из сложившейся ситуации? Можно соединить несколько конденсаторов и в результате получить необходимую нам ёмкость.
В электронике существует два способа соединения конденсаторов:
В реальности это выглядит так:
Параллельное соединение
Принципиальная схема параллельного соединения
Последовательное соединение
Принципиальная схема последовательного соединения
Также можно комбинировать параллельное и последовательное соединение. Но на практике вам вряд ли это пригодиться.
Как рассчитать общую ёмкость соединённых конденсаторов?
Помогут нам в этом несколько простых формул. Не сомневайтесь, если вы будете заниматься электроникой, то эти простые формулы рано или поздно вас выручат.
Общая ёмкость параллельно соединённых конденсаторов:
С 1 – ёмкость первого;
С 2 – ёмкость второго;
С 3 – ёмкость третьего;
С N – ёмкость N -ого конденсатора;
C общ – суммарная ёмкость составного конденсатора.
Как видим, при параллельном соединении ёмкости нужно всего-навсего сложить!
Внимание!
Все расчёты необходимо производить в одних единицах.
Чтобы не допустить ошибку при переводе микрофарад в пикофарады, а нанофарад в микрофарады, необходимо знать сокращённую запись численных величин. Также в этом вам поможет таблица. В ней указаны приставки, используемые для краткой записи и множители, с помощью которых можно производить пересчёт. Подробнее об этом читайте .
Ёмкость двух последовательно соединённых конденсаторов можно рассчитать по другой формуле. Она будет чуть сложнее:
Внимание! Данная формула справедлива только для двух конденсаторов! Если их больше, то потребуется другая формула. Она более запутанная, да и на деле не всегда пригождается .
Или то же самое, но более понятно:
Если вы проведёте несколько расчётов, то увидите, что при последовательном соединении результирующая ёмкость будет всегда меньше наименьшей, включённой в данную цепочку.
Что это значить? А это значит, что если соединить последовательно конденсаторы ёмкостью 5, 100 и 35 пикофарад, то общая ёмкость будет меньше 5.
В том случае, если для последовательного соединения применены конденсаторы одинаковой ёмкости, эта громоздкая формула волшебным образом упрощается и принимает вид:
Здесь, вместо буквы M ставиться количество конденсаторов, а C 1 – его ёмкость.
Стоит также запомнить простое правило:
При последовательном соединении двух конденсаторов с одинаковой ёмкостью результирующая ёмкость будет в два раза меньше ёмкости каждого из них.
Таким образом, если вы последовательно соедините два конденсатора, ёмкость каждого из которых 10 нанофарад, то в результате она составит 5 нанофарад.
Не будем пускать слов по ветру, а проверим конденсатор , замерив ёмкость, и на практике подтвердим правильность показанных здесь формул.
Возьмём два плёночных конденсатора. Один на 15 нанофарад (0,015 мкф.),а другой на 10 нанофарад (0,01 мкф.
) Соединим их последовательно. Теперь возьмём мультиметр Victor VC9805+
и замерим суммарную ёмкость двух конденсаторов. Вот что мы получим (см. фото).
Замер ёмкости при последовательном соединении
Ёмкость составного конденсатора составила 6 нанофарад (0,006 мкф.)
А теперь проделаем то же самое, но для параллельного соединения. Проверим результат с помощью того же тестера (см. фото).
Измерение ёмкости при параллельном соединении
Как видим, при параллельном соединении ёмкость двух конденсаторов сложилась и составляет 25 нанофарад (0,025 мкф.).
Что ещё необходимо знать, чтобы правильно соединять конденсаторы?
Во-первых, не стоит забывать, что есть ещё один немаловажный параметр, как номинальное напряжение.
При последовательном соединении конденсаторов напряжение между ними распределяется обратно пропорционально их ёмкостям. Поэтому, есть смысл при последовательном соединении применять конденсаторы с номинальным напряжением равным тому, которое имеет конденсатор, взамен которого мы ставим составной.
Если же используются конденсаторы с одинаковой ёмкостью, то напряжение между ними разделится поровну.
Для электролитических конденсаторов.
Последовательное соединение электролитов
Схема последовательного соединения
Также не забывайте про номинальное напряжение. При параллельном соединении каждый из задействованных конденсаторов должен иметь то номинальное напряжение, как если бы мы ставили в схему один конденсатор. То есть если в схему нужно установить конденсатор с номинальным напряжением на 35 вольт и ёмкостью, например, 200 микрофарад, то взамен его можно параллельно соединить два конденсатора на 100 микрофарад и 35 вольт. Если хоть один из них будет иметь меньшее номинальное напряжение (например, 25 вольт), то он вскоре выйдет из строя.
Желательно, чтобы для составного конденсатора подбирались конденсаторы одного типа (плёночные, керамические, слюдяные, металлобумажные). Лучше всего будет, если они взяты из одной партии, так как в таком случае разброс параметров у них будет небольшой.
Конечно, возможно и смешанное (комбинированное) соединение, но в практике оно не применяется (я не видел ). Расчёт ёмкости при смешанном соединении обычно достаётся тем, кто решает задачи по физике или сдаёт экзамены:)
Тем же, кто не на шутку увлёкся электроникой непременно надо знать, как правильно соединять резисторы и рассчитывать их общее сопротивление!
В этой статье мы попытаемся раскрыть тему соединения конденсаторов разными способам. Из статьи про соединения резисторов мы знаем,что существует последовательное, параллельное и смешанное соединение, это же правило справедливо и для этой статьи. Конденсатор (от лат. слова «condensare» — «уплотнять», «сгущать»)– это очень широко распространённый электрический прибор.
Это два проводника (обкладки), между которыми находится изоляционный материал. Если на него подать напряжение (U), то на его проводниках накопится электрический заряд(Q). Основная его характеристика – ёмкость (C). Свойства конденсатора описываются уравнением Q = UC , заряд на обкладках и напряжение прямо пропорциональны друг другу.
Условное обозначение конденсатора на схеме
Пусть на конденсатор подается переменное напряжение. Он заряжается по мере роста напряжения, электрический заряд на обкладках увеличивается. Если напряжение уменьшается, то уменьшается и заряд на его обкладках и он разряжается.
Отсюда следует, что по проводам, соединяющим конденсатор с остальной цепью, электрический ток протекает тогда, когда напряжение на конденсаторе изменяется. При этом не важно, что происходит в диэлектрике между проводниками. Сила тока равна общему заряду, протекшему в единицу времени по подключенному к конденсатору проводу. Она зависит от его емкости и скорости изменения питающего напряжения.
Ёмкость зависит от характеристик изоляции, а также размеров и формы проводника. Единица измерения ёмкости кондёра — фарада (Ф), 1 Ф=1 Кл/В. Однако на практике емкость измеряется чаще в микро- (10-6) или пико- (10-12) фарадах.
В основном используются конденсаторы для построения цепей с частотной зависимостью, для получения мощного короткого электрического импульса, там, где необходимо накапливать энергию.
За счёт изменения свойств пространства между обкладками можно использовать их для измерения уровня жидкости.
Параллельное соединение
Параллельное соединение – это соединение, при котором выводы всех конденсаторов имеют две общие точки – назовём их входом и выходом схемы. Так все входы объединены в одной точке, а все выходы – в другой, напряжения на всех конденсаторах равны:
Параллельное соединение предполагает распределение полученного от источника заряда на обкладках нескольких конденсаторов, что можно записать так:
Так как напряжение на всех конденсаторах одинаковое, заряды на их обкладках зависят только от ёмкости:
Суммарная емкость параллельной группы конденсаторов:
Суммарная ёмкость такой группы конденсаторов равна сумме емкостей включенных в схему.
Блоки конденсаторов широко используются для повышения мощности и устойчивости работы энергосистем в линиях электропередач. При этом затраты на более мощные элементы линий можно снизить.
Повышается стабильность работы ЛЭП, устойчивость ЛЭП к сбоям и перегрузкам.
Последовательное соединение
Последовательное соединение конденсаторов – это их подключение непосредственно друг за другом без разветвлений проводника. От источника напряжения заряды поступают на обкладки первого и последнего в цепи конденсаторов.
В силу электростатической индукции на внутренних обкладках смежных конденсаторов происходит выравнивание заряда на электрически соединённых обкладках смежных конденсаторов, поэтому на них появляются равные по величине и обратные по знаку электрические заряды.
При таком соединении электрические заряды на обкладках отдельных кондёров по величине равны:
Общее напряжение для всей цепи:
Очевидно, что напряжение между проводниками для каждого конденсатора зависит от накопленного заряда и ёмкости, т.е.:
Поэтому эквивалентная ёмкость последовательной цепи равна:
Отсюда следует, что величина, обратная общей емкости, равна сумме величин, обратных емкостям отдельных конденсаторов:
Смешанное соединение
Смешанным соединение конденсаторов называют такое соединение, при котором присутствует соединение последовательное и параллельное одновременно.
Чтобы более подробно разобраться, давайте рассмотрим это соединение на примере:
Основой любой радиотехники является конденсатор, он используется в самых разнообразных схемах-это и источники питания и применение для аналоговых сигналов хранения данных, а также в телекоммуникационных связи для регулирования частоты.
Электрические конденсаторы широко используются в радиоэлектронной аппаратуре. Они лидируют по количеству применения в блоках аппаратуры и по некоторым критериям уступают лишь резисторам. Конденсаторы присутствуют в любом электронном устройстве и их потребность в современной электронике постоянно растет. Наряду с имеющейся широкой номенклатурой, продолжаются разработки новых типов, которые имеют улучшенные электрические и эксплуатационные характеристики.
Конденсатором называется элемент электрической цепи, который состоит из проводящих электродов, изолированных друг от друга диэлектриком.
Конденсаторы отличают по емкости, а именно по отношению заряда к разности потенциалов, который передается этим зарядом.
В международной системе СИ за единицу емкости принимают емкость конденсатора с возрастанием потенциала на один вольт при сообщении заряда в один кулон. Эта единица называется фарадой. Она слишком велика для применения в практических целях. Поэтому принято использовать более мелкие единицы измерения, такие как пикофарад (пФ), нанофарад (нФ) и микрофарад (мкФ).
Группы по виду диэлектрика
Диэлектрики применяют для изоляции пластин друг от друга. Они изготавливаются из органических и неорганических материалов. Нередко, в качестве диэлектрика, применяют оксидные пленки металлов.
По виду диэлектрика элементы делят на группы:
- органические;
- неорганические;
- газообразные;
- оксидные.
Элементы с органическим диэлектриком изготавливают путем намотки тонких лент специальной бумаги или пленки.
В изделиях с неорганическим диэлектриком используют керамику, слюду, стекло и стеклокерамику, стеклоэмаль. Их обкладки состоят из тонкого слоя металла, который нанесен на диэлектрик путем металлизации. Бывают высоковольтные, низковольтные и помехоподавляющие.
В качестве газообразного диэлектрика используют сжатый газ (фреон, азот, элегаз), воздух или вакуум. По характеру изменения емкости и выполняемой функции такие элементы бывают постоянными и переменными.
Наибольшее распространение получили элементы с вакуумным диэлектриком. Они имеют большие удельные емкости (по сравнению с газообразным диэлектриком) и более высокую электрическую прочность. Элементы с вакуумным диэлектриком обладают стабильностью параметров при температурных изменениях окружающей среды.
Область применения – передающие устройства, работающие на коротких, средних и длинных волнах диапазонов с частотой до 30-80 МГц.
Элементы с оксидным диэлектриком бывают:
- общего назначения;
- пусковые;
- импульсные;
- неполярные;
- высокочастотные;
- помехоподавляющие.
Диэлектриком является оксидный слой, который наносится на анод электрохимическим путем.
Условные обозначения
Элементы обозначаются по сокращенной и полной системе.
При сокращенной системе наносятся буквы и цифры , где буквой обозначается подкласс, цифрой — группа в зависимости от применяемого диэлектрика. Третий элемент указывает регистрационный номер типа изделия.
При полном условном обозначении указываются параметры и характеристики в следующей последовательности:
- условное обозначение конструктивного исполнения изделия;
- номинальное напряжение изделия;
- номинальная емкость изделия;
- допустимое отклонение емкости;
- температурная стабильность емкости изделия;
- номинальная реактивная мощность изделия.
Подбор номинала
Конденсаторы могут соединяться друг с другом различными способами.
На практике нередко возникают ситуации, когда при монтаже схемы или замене неисправного элемента, приходится использовать ограниченное количество радиодеталей. Не всегда удается подобрать элементы нужного номинала.
В этом случае приходится применять последовательное и параллельное соединение конденсаторов.
При параллельной схеме соединения, их суммарная величина составит сумму емкостей отдельных элементов. При этой схеме подключения все обкладки элементов соединяются по группам. Один из выводов каждого элемента соединяется в одну группу, а другой вывод в другую группу.
При этом напряжение на всех обкладках будет одинаково , потому что все группы подключены к одному источнику питания. Фактически получается одна емкость, суммарной величины всех емкостей в данной цепи.
Чтобы получить большую емкость, применяют параллельное соединение конденсатора.
Например, необходимо подключить двигатель с тремя фазами к однофазной сети 220 В. Для рабочего режима двигателя необходима емкость величиной в 135 мкФ.
Ее найти очень трудно, но можно получить, применив параллельное соединение элементов на 5, 30 и 100 мкФ. В результате сложения получаем необходимую единицу в 135 мкФ.
Последовательно соединение конденсаторов
Последовательное соединение конденсаторов используют, если необходимо получить емкость меньшую емкости элемента. Такие элементы выдерживают более высокие напряжения. При последовательном соединении конденсаторов, обратная величина общей емкости равняется сумме обратных величин отдельных элементов. Для получения требуемой величины нужны определенные конденсаторы, последовательное соединение которых даст необходимую величину.
Вопрос о том, как соединить конденсаторы может возникнуть у любого человека, интересующегося электроникой и пайкой . Чаще всего, необходимость в этом возникает в случаях отсутствия под рукой устройства подходящего номинала при сборке или ремонте какого-либо прибора.
К примеру, человеку нужно отремонтировать устройство, заменив в нем электролитический конденсатор ёмкостью 1000 микрофарад или больше, на руках подходящие по номиналу детали отсутствуют, но есть несколько изделий с меньшими параметрами.
В этом случае есть три варианта выхода из сложившейся ситуации:
- Поставить вместо конденсатора на 1000 микрофарад устройство с меньшим номиналом.
- Поехать в ближайший магазин или радио-рынок для покупки подходящего варианта.
- Соединить несколько элементов вместе для получения необходимой ёмкости.
От установки радиоэлемента меньшего номинала лучше отказаться, так как подобные эксперименты не всегда заканчиваются успешно. Можно съездить на рынок или в магазин, но это требует немало времени. Потому в сложившейся ситуации чаще соединяют несколько конденсаторов и получают необходимую емкость.
Параллельное соединение конденсаторов
Параллельная схема подключения конденсаторов предполагает соединение в две группы всех обкладок приборов. В одну группу соединяются первые выводы, а в другую группу – вторые выводы. На рисунке ниже представлен пример.
Конденсаторы, соединенные параллельно между собой, подключаются к одному источнику напряжения, поэтому на них существует две точки напряжения или разности потенциалов .
Следует учитывать, что на всех выводах подключенных параллельно конденсаторов напряжение будет иметь одинаковую величину.
Параллельная схема образует из элементов единую ёмкость, величина которой равняется сумме ёмкостей всех подключенных в группу конденсаторов. При этом через конденсаторы в процессе работы устройства будет протекать ток разной величины. Параметры проходящего через изделия тока зависят от индивидуальной ёмкости устройства. Чем выше ёмкость, тем больший по величине ток пройдет через него. Формула, характеризующее параллельное соединение, имеет следующий вид:
Параллельная схема чаще всего используется в быту, она позволяет собрать необходимую ёмкость из любого числа отдельных, различных по номиналу элементов.
Последовательное соединение конденсаторов
Схема последовательного подключения представляет собой цепочку, в которой первая обкладка конденсатора соединяется со второй обкладкой предыдущего устройства, а вторая обкладка – с первой обкладкой следующего прибора.
Первый вывод первого конденсатора и второй вывод последней детали в цепи соединяются с источником электрического тока, благодаря чему между ними осуществляется перераспределение электрических зарядов. Все промежуточные обкладки имеют одинаковые по величине заряды, чередующиеся по знаку.
На рисунке ниже представлен пример последовательного подключения.
Через соединенные в группу конденсаторы протекает ток одинаковой величины. Общая мощность ограничивается площадью обкладок устройства с наименьшим номиналом, так как после зарядки наименьшего по ёмкости устройства, вся цепь перестанет пропускать ток.
Несмотря на явные недостатки, данный способ обеспечивает увеличение изоляции между отдельными обкладками до суммы расстояний между выводами на всех последовательно соединенных конденсаторах. То есть, при последовательном соединении двух элементов с рабочим напряжением 200 В, изоляция между их выводами сможет выдерживать напряжение до 1000 В. Ёмкость по формуле:
Данный способ позволяет получить эквивалент меньшего по ёмкости конденсатора в группе, способной работать при высоких напряжениях.
Всего этого можно достичь путем покупки одного единственного элемента подходящего номинала, потому на практике последовательные соединения практически не встречаются.
Эта формула актуальна для расчета общей ёмкости цепи последовательно соединенных двух конденсаторов. Для определения общей ёмкости цепи с большим числом приборов необходимо воспользоваться формулой:
Смешанная схема
Пример смешанной схемы подключения представлен ниже.
Чтобы определить общую ёмкость нескольких устройств, всю схему необходимо разделить на имеющиеся группы последовательного и параллельного соединения и рассчитать параметры ёмкости для каждой из них.
На практике данный способ встречаются на различных платах, с которыми приходиться работать радиолюбителям.
ИССЛЕДОВАНИЕ ПОСЛЕДОВАТЕЛЬНОГО, ПАРАЛЛЕЛЬНОГО И СМЕШАННОГО СОЕДИНЕНИЯ КОНДЕНСАТОРОВ
Цель работы: Научиться составлять батареи конденсаторов и определять их емкость.
Теоретическая часть
Соединение конденсаторов параллельно
При параллельной схеме
подключения все обкладки конденсаторов соединяются в две группы, причем один вывод с каждого конденсатора соединяется в одну группу с другими, а второй — в другую.
Наглядный пример параллельного соединения и схема
на картинке
Все параллельно соединенные конденсаторы подключаются к одному источнику напряжения, поэтому существует на них две точки разности потенциалов или напряжения. На всех выводах конденсаторов будет абсолютно одинаковое напряжение.
При подключении параллельно все конденсаторы вместе, образуют принципиально одну емкость, величина которой будет равняться сумме всех емкостей подключенных в цепи конденсаторов. При параллельном подключении через каждый из конденсаторов потечет разный ток, который будет зависеть от величины емкости каждого из них. Чем выше емкость, тем больший ток потечет через неё.
Параллельное соединение
очень часто встречается в жизни. С его помощью можно из группы конденсаторов собрать любую необходимую емкость. Например, для запуска 3 фазного электродвигателя в однофазной сети 220 Вольт в результате расчетов Вы получили что необходима рабочая емкость 125 мкФ. Такой емкости конденсаторов Вы не найдете в продаже.
Для того, что бы получить необходимую емкость придется купить и соединить параллельно 3 конденсатора один на 100 мкФ, второй- на 20, и третий на 5 мкФ.
Соединение конденсаторов последовательно
При последовательном соединении конденсаторов каждая из обкладок соединяется только в одной точке с одной обкладкой другого конденсатора. Получается цепочка конденсаторов. Крайние два вывода подключаются к источнику тока, в результате чего происходит перераспределение между ними электрических зарядов. Заряды на всех промежуточных обкладках одинаковые величине с чередованием по знаку.
Через все соединенные конденсаторы последовательно протекает одинаковой величины ток, потому что у него нет другого пути прохождения.
Общая же емкость
будет ограничиваться площадью обкладок самого маленького по величине, потому что как только зарядится полностью конденсатор с самой маленькой емкостью- вся цепочка перестанет пропускать ток и заряд остальных прервется.
Высчитывается же ем
кость по этой формуле:
Но при последовательном соединении увеличивается расстояние (или изоляция) между обкладками до величины равной сумме расстояний между обкладками всех последовательно подключенных конденсаторов. Например, если взять два конденсатора с рабочим напряжением 200 Вольт и соединить последовательно, то изоляция между их обкладками сможет выдержать 1000 Вольт при подключении в схему.
Из выше сказанного можно сделать вывод , что последовательно соединять необходимо:
1. Для получения эквивалентного меньшего по емкости конденсатора.
2. Если необходима емкость , работающая на более высоких напряжениях.
3. Для создания емкостного делителя напряжения, который позволяет получить меньшей величины напряжение из более высокого.
Практически, для получения первого и второго достаточно просто купить один конденсатор с необходимой величиной емкости или рабочим напряжением. Поэтому данный метод соединения в жизни не встречается.
Что такое конденсатор и как они используются
Приветствую, друзья!
Мы уже рассматривали, как устроены «кирпичики», из которых собран компьютер.
Вы уже знаете, как устроены и как работают полупроводниковые диоды, полевые и биполярные транзисторы.
Вы уже знакомы с таким понятием, как SMD компоненты.
Давайте познакомимся с еще одной интереснейшей штуковиной — конденсатором.
Из всего многообразия конденсаторов мы рассмотрим лишь те, которые используются в компьютерах и периферийных устройствах.
Что такое конденсатор?
Конденсатор — это деталь с двумя выводами (двухполюсник), позволяющая накапливать энергию.
Конденсатор характеризуется такой величиной, как ёмкость.
Чем больше ёмкость конденсатора, тем больше энергии он может накопить и тем (грубо говоря) больше его габариты.
Конденсатор может не только накапливать энергию, но и отдавать ее.
Именно в таком режиме он чаще всего и работает.
Конденсатор, в отличие от транзистора, является пассивным компонентом, т.
е. есть он не может генерировать или усиливать сигнал.
Как устроен конденсатор?
В простейшем случае конденсатор состоит из двух металлических пластин (обкладок) и диэлектрика (изолятора) между ними. Чем больше размер пластин и чем меньше зазор между ними, тем больше емкость конденсатора.
Вообще говоря, конденсатор накапливает на обкладках заряд (множество элементарных частиц, каждая из которых обладает элементарным зарядом). Чем больший заряд накоплен, тем большая запасена энергия. Ёмкость конденсатора зависит также и от вида диэлектрика.
Две пластины, разделенные тонким воздушным слоем (воздух — тоже диэлектрик), обладают очень небольшой емкостью, и в таком виде конденсаторы не используются.
С помощью специальных материалов и технологических ухищрений научились достаточно большую ёмкость втискивать в очень небольшой объём.
Самый характерный пример — электролитические конденсаторы.
В них две металлические обкладки в виде длинных полос (чаще всего из алюминиевой фольги) разделены слоем бумаги, пропитанной электролитом.
Электролит вызывает образование тонкой пленки оксида (окисла), которая является хорошим диэлектриком.
Поэтому электролитические конденсаторы называют ещё оксидными. Полосы сворачивают и помещают в цилиндрический алюминиевый корпус.
Раньше выводы конденсаторов делали из меди – как из материала с высокой электропроводностью. Теперь же их нередко делают из более дешевых сплавов на основе железа. В этом можно убедиться, если поднести к ним магнит. Фирмачи научились экономить!
В керамических конденсаторах диэлектриком служит пластинка из керамики, а обкладками – напыленные на керамику пленки металлических сплавов.
В каких единицах измеряется емкость конденсатора?
Основная единица для измерения ёмкости – Фарад (Ф, старое название – Фарада).
Но это очень большая величина, поэтому на практике используются её производные — пикофарад (пФ, пикофарада), нанофарад (нФ, нанофарада), микрофарад (мкФ, микрофарада).
Один микрофарад = 1 000 нанофарад = 1 000 000 пикофарад.
В компьютерных блоках питания и в материнских платах используются электролитические конденсаторы ёмкостью несколько сотен или тысяч микрофарад.
Там же применяется малогабаритные керамические конденсаторы ёмкостью несколько сотен или тысяч пикофарад.
Керамические конденсаторы используются чаще всего в виде SMD компонентов.
Как обозначаются конденсаторы в электрических схемах?
Конденсаторы в электрических схемах обозначается в виде двух вертикальных черточек, разделенных небольшим пространством. Графическое изображение напоминает те самые две пластины, разделенные воздушным диэлектриком.
У электролитических конденсаторов возле одной из черточек (обкладок) помещается знак «+».
Это потому, что электролитические конденсаторы обычно имеют полярность, которую надо соблюдать при монтаже.
Отметим, что в некоторых случаях применяются электролитические неполярные конденсаторы.
Рядом наносится значение ёмкости конденсатора.
А если конденсатор электролитический — то и величина его рабочего напряжения.
Записи вида 1000 p (1000 pF) и 3,9 n (3,9 nF) означают соответственно 1000 пикофарад и 3,9 нанофарад (или 3900 пикофарад).
Запись вида 1000uFx16V означает емкость 1000 микрофарад и рабочее напряжение 16 Вольт.
Напротив отрицательного электрода на корпусе конденсатора наносится соответствующая маркировка (знак «-»).
Где и как используются конденсаторы?
Перед тем как начать рассказывать об области применения конденсаторов, вспомним, что конденсатор это — две пластины, разделенные диэлектриком. Поэтому ток через конденсатор (в первом приближении) идти не может. Однако в цепи с конденсатором могут происходить процессы заряд и разряда. И во время этих процессов в цепи будут протекать токи заряда или разряда.
Таким образом, если переменное напряжение будет приложено к цепи с конденсатором, в ней будет протекать переменный ток. Поэтому конденсатор можно охарактеризовать такой величиной как емкостное сопротивление (обозначается в технической литературе как Хс).
Емкостное сопротивление зависит от ёмкости конденсатора и частоты приложенного напряжения. Чем ёмкость и частота больше, тем меньше емкостное сопротивление. На этих эффектах основано применение конденсаторов в схемах фильтрации источников питания.
В компьютерных блоках питания для получения постоянных напряжений +3,3, +5, и +12 В используется двухполупериодная схема выпрямление с двумя диодами и фильтрующим конденсатором. Без конденсатора на нагрузке будет пульсирующее напряжение одной полярности.
Источник постоянного напряжения можно представить в виде эквивалентной схемы из генератора и двух сопротивлений, где R1 — это внутреннее сопротивление выпрямителя, а R2 — емкостное сопротивление конденсатора.
Генератор – это сумма постоянного и переменного напряжений (пульсирующее напряжение содержит в себе постоянную и переменную составляющую).
Таким образом, сигнал с генератора подается на частотно-зависимый делитель напряжения. Выходной сигнал снимается с нижнего плеча (конденсатора).
Для постоянного напряжения сопротивление конденсатора очень велико, гораздо больше сопротивления выпрямителя. Поэтому уменьшения постоянного напряжения не происходит.
Для переменного напряжения сопротивления конденсатора очень мало, гораздо меньше сопротивления выпрямителя, поэтому происходит сильное ослабление переменной составляющей.
В реальной схеме ситуация несколько сложнее, так как к нижнему плечу делителя подключена нагрузка, обладающая сопротивлением. Поэтому полностью избавиться от пульсаций нельзя, можно только свести их к какому-то небольшому значению.
Вообще, такая комбинация активного сопротивления и конденсатора называется фильтром нижних частот, который пропускает постоянную составляющую и какой-то диапазон низких частот.
Чем выше частота входного переменного напряжения, тем сильнее оно ослабляется.
Так как необходимо сильное подавление пульсаций переменного напряжения, то используется электролитические конденсаторы большой емкости.
Назначение керамических SMD конденсаторов на материнской плате — подавлять высокочастотные помехи, возникающие при переключении транзисторов в микросхемах. Таким образом, электролитические конденсаторы фильтруют относительно низкочастотные помехи и пульсации, а керамические — более высокочастотные.
Приведем еще один пример разделения переменной и постоянной составляющей. Пусть в схеме на рисунке сигнал в точке А будет иметь постоянную составляющую 5 В и переменную амплитудой 2 В.
После конденсатора, в точке В будет уже только переменная составляющая той же амплитудой 2 В (если емкостное сопротивление конденсатора мало для такой частоты). Интересно, не правда ли?
По существу, это тоже частотно-зависимый делитель напряжения, где в виде нижнего плеча выступает сопротивление нагрузки. Такую комбинацию называют фильтром верхних частот, который не пропускает постоянную составляющие и низкие частоты, так как в емкостное сопротивление будет для них большим.
Заканчивая, отметим маленькую деталь: так как максимальное напряжение на конденсаторе будет равно сумме постоянной и переменной составляющей, его рабочее напряжение должно быть не менее этой величины.
Продолжение следует.
микрофарад Определение и значение | Dictionary.com
- Основные определения
- Викторина
- Примеры
- Британский
- Научный
Показывает уровень сложности слова.
[ mahy-kruh-far-uhd, -ad ]
/ ˈmaɪ krəˌfær əd, -æd /
Сохранить это слово!
Показывает уровень оценки в зависимости от сложности слова.
сущ. Электричество.
единица измерения емкости, равная одной миллионной фарад. Сокращение: мф., мфд. Символ: мкФ, мкФ
ТЕСТ
МОЖЕТЕ ЛИ ВЫ ОТВЕЧАТЬ НА ЭТИ ОБЫЧНЫЕ ГРАММАТИЧЕСКИЕ СПОРЫ?
Есть грамматические дебаты, которые никогда не умирают; и те, которые выделены в вопросах этой викторины, наверняка снова всех разозлят.
Знаете ли вы, как отвечать на вопросы, которые вызывают самые ожесточенные споры по грамматике?
Вопрос 1 из 7
Какое предложение верно?
Происхождение микрофарад
Впервые записано в 1870–1875 гг.; микро- + фарад
Слова рядом микрофарад
микроэлектроника, микроэлектрофорез, микрокапсулирование, микроокружение, микроэволюция, микрофарад, микрофауна, микрофибра, микроволокно, микрофибрилла, микрофиша
Dictionary.com Unabridged На основе Random House Unabridged Dictionary, © Random House, Inc. 2023
Как использовать микрофарад в предложении
-
Конденсаторы, использованные в приведенном выше эксперименте, имеют емкость в один микрофарад или одну миллионную часть фарада.
Физика|Уиллис Юджин Тауэр
-
М. Бути упоминает конденсатор емкостью один микрофарад весом 1500 гр.
On Laboratory Arts|Richard Threlfall
-
Тогда мы бы сказали, что емкость конденсатора составляет один микрофарад.
Письма радиоинженера своему сыну|Джону Миллсу
-
Утечка должна иметь очень высокое сопротивление, обычно один или два миллиона Ом, если конденсатор около 0,002 мкФ.
Письма радиоинженера своему сыну | Джон Миллс
-
Поскольку фарада слишком велика для практических целей, используется миллионная часть фарада, или микрофарада, символом которой является mfd.
Справочник радиолюбителя|A. Frederick Collins
Определение микрофарад в Британском словаре
микрофарад
/ (ˈmaɪkrəʊˌfærəd) /
существительное
одна миллионная часть фарада; 10 –6 фарад Символ: μ F
Английский словарь Коллинза — полное и полное цифровое издание 2012 г. © William Collins Sons & Co. Ltd. 1979, 1986 © HarperCollins Publishers 1998, 2000, 2003, 2005, 2006, 2007, 2009, 2012
Научные определения для микрофарад
микрофарад
[ mī′krō-făr′əd, -ăit of 9 Ad ]
единиц анс, равный одной миллионной (10-6) фарада.
Микрофарад используется для большинства электронных приложений. Его символ мкФ. Научный словарь American Heritage® Авторские права © 2011. Опубликовано издательством Houghton Mifflin Harcourt Publishing Company. Все права защищены.
Что такое символ микрофарад на мультиметре?
Если вы электрик или только начинаете знакомиться с электричеством, вам необходимо знать о различных электрических единицах. Одним из таких является микрофарад.
Итак, , что такое символ микрофарад на мультиметре ? Давайте ответим на этот вопрос.
Где мы используем микрофарад?
Микрофарады используются в ряде электронного оборудования, включая конденсаторы, транзисторы и интегральные схемы.
Но чаще всего вы столкнетесь с ними при измерении емкости конденсатора.
Что такое конденсатор?
Конденсатор — это электронный компонент, используемый для накопления электрического заряда. Он состоит из двух металлических пластин, расположенных близко друг к другу, между которыми находится непроводящий материал (называемый диэлектриком).
Когда электрический ток проходит через конденсатор, он заряжает пластины. Эта накопленная электрическая энергия может затем использоваться для питания электронных устройств.
Конденсаторы используются в самых разных электронных устройствах, включая компьютеры, сотовые телефоны и радиоприемники.
Существует два основных типа конденсаторов:

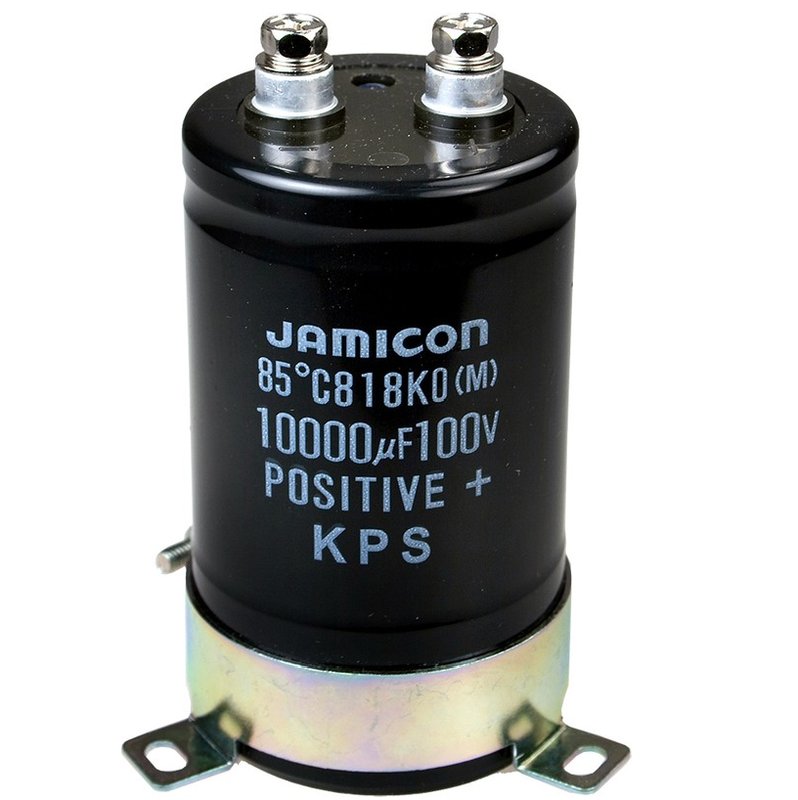

Полярные конденсаторы
Полярные конденсаторы — это тип электролитических конденсаторов, в которых используется электролит для обеспечения пути для электронов. Этот тип конденсатора используется в различных приложениях, включая источники питания, связь, развязку и фильтрацию.
Электролитические конденсаторы обычно крупнее и имеют более высокую емкость, чем конденсаторы других типов.
Неполярный конденсатор
Неполярные конденсаторы — это тип конденсатора, который накапливает энергию в электрическом поле. Конденсатор этого типа не имеет поляризующего электрода, поэтому электрическое поле симметрично.
Неполярные конденсаторы используются в различных устройствах, включая радиоприемники, телевизоры и другое электронное оборудование.
Что такое клеммы конденсатора?
У конденсатора есть две клеммы: положительная и отрицательная. Положительную клемму обычно обозначают знаком «+», а отрицательную — знаком «-».
Клеммы предназначены для подключения конденсатора к электрической цепи. Положительная клемма подключается к источнику питания, а отрицательная клемма подключается к земле.
Как прочитать конденсатор?
Чтобы считать конденсатор, вам нужно знать две вещи: напряжение и емкость.
Напряжение представляет собой величину разности электрических потенциалов между положительной и отрицательной клеммами конденсатора. Емкость — это способность конденсатора накапливать электрический заряд.
Напряжение обычно указывается на конденсаторе, а емкость обычно указывается на боковой стороне конденсатора.
Символ микрофарад на мультиметре
Символ микрофарад «мкФ» вы найдете на циферблате вашего мультиметра.
Вы также можете увидеть его написанным как «uF». Для измерения в микрофарадах установите мультиметр в положение «мкФ» или «мкФ».
Стандартной единицей измерения емкости является фарад (Ф). Микрофарад — это одна миллионная часть фарада (0,000001 Ф).
Микрофарад (мкФ) используется для измерения емкости электрического компонента или цепи. Емкость электрического компонента или цепи — это способность накапливать электрический заряд.
Основные понятия о единице фарада
Фарад — это единица измерения емкости. Он назван в честь английского физика Майкла Фарадея. Фарада измеряет, сколько электрического заряда сохраняется на конденсаторе.

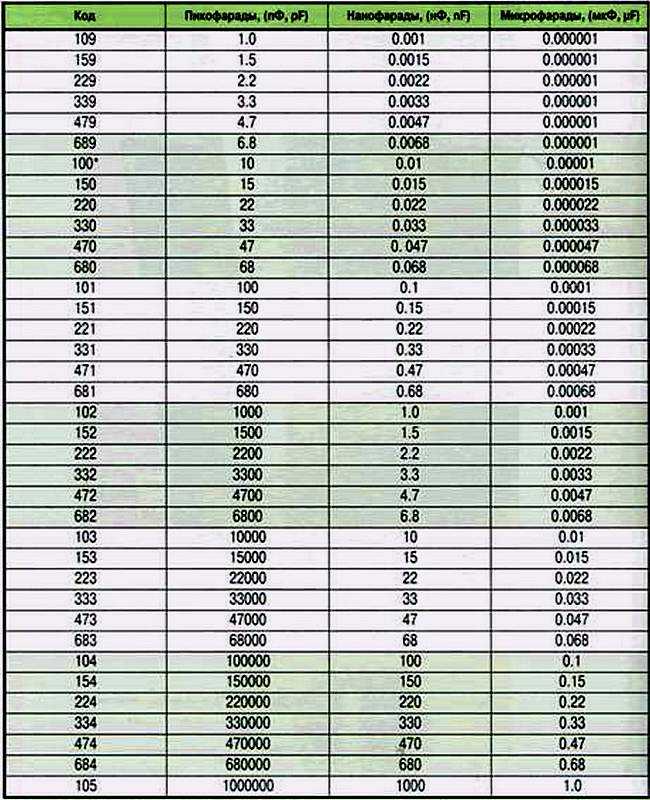

В таблице вы можете увидеть различные единицы фарад, а также их пропорции.
| название | символ | преобразование | пример | ||||
| пикофарад | пФ | -21951 | 1p 96 F | C=10 пФ | |||
| нанофарад | нФ | 1 нФ= 10 -9 F | C=10 нФ | ||||
| мкФ | мкФ | 1 мкФ=10 -6 F | 8 мкФ 108FC=10 0179 | миллифарад | мФ | 1 мФ=10 -3 Ф | С=10 мФ |
| фарад | Ф | С=10Ф | |||||
| 1кФ=10 3 F | C=10кФ | ||||||
| мегафарад | MF | 1MF=10 6 F | C=10MF |
Как измерить микрофарад?
Для проверки емкости конденсатора вам понадобится мультиметр, способный измерять микрофарады.
Большинство дешевых мультиметров не имеют этой функции.
Перед измерением обязательно разрядите конденсатор, чтобы не повредить мультиметр.
Сначала определите положительный и отрицательный выводы конденсатора. На поляризованном конденсаторе один из выводов будет помечен «+» (положительный), а другой «–» (отрицательный).
Затем подключите щупы мультиметра к клеммам конденсатора. Убедитесь, что черный щуп подключен к отрицательной клемме, а красный щуп подключен к положительной клемме.
Теперь включите мультиметр и настройте его на измерение микрофарад (мкФ). Вы увидите показания в микрофарадах на дисплее.
Теперь, когда вы знаете, что такое символ микрофарад и как их измерять, вы можете начать использовать их в своих электрических проектах.
Советы по безопасности при проверке конденсаторов
Измерение конденсаторов требует некоторых мер предосторожности.
С осторожностью и предосторожностями вы можете измерять конденсаторы, не повреждая прибор, который их измеряет, или себя.
- Наденьте толстые перчатки для защиты рук.
- Если конденсатор прижат к вашему телу (например, при измерении его в задней части усилителя или в другом тесном месте), встаньте на сухую изолированную поверхность (например, на резиновый коврик), чтобы избежать удара током.
- Используйте точный, хорошо откалиброванный цифровой вольтметр, настроенный на правильный диапазон. Не используйте аналоговый вольтметр (с подвижной стрелкой), который может выйти из строя из-за больших токов при проверке конденсаторов.
- Если вы не уверены, является ли конденсатор полярным (имеет выводы + и –), проверьте его техническое описание. Если таблица данных отсутствует, предположим, что она поляризована.
- Не подключайте конденсатор напрямую к клеммам источника питания, так как это может повредить конденсатор.
- При измерении постоянного напряжения на конденсаторе помните, что на показания влияет сам вольтметр. Чтобы получить точные показания, сначала измерьте напряжение с закороченными проводами измерителя, а затем вычтите это напряжение «смещения» из показаний с проводами измерителя, подключенными к конденсатору.
