Что такое микрофарада и как она обозначается. Как правильно читать маркировку конденсаторов. Какие бывают типы конденсаторов и их особенности. Как рассчитать емкость конденсатора по маркировке.

Содержание

Что такое микрофарада и зачем она нужна

Микрофарада (мкФ) — это единица измерения электрической емкости, равная одной миллионной доле фарады. Она широко используется для обозначения емкости конденсаторов в электронике и радиотехнике.

Основные особенности микрофарады:

  • Обозначается символами мкФ или µF
  • 1 мкФ = 10^-6 Ф = 0,000001 Ф
  • Используется для измерения емкости большинства распространенных конденсаторов
  • Более крупная единица, чем нанофарада (нФ) и пикофарада (пФ)

Микрофарада применяется, потому что фарада слишком большая единица для практического использования в радиоэлектронике. Емкость типичных конденсаторов обычно составляет от долей до сотен микрофарад.

Как обозначается микрофарада на конденсаторах

На корпусах конденсаторов емкость в микрофарадах может обозначаться несколькими способами:


  • Напрямую цифрами и буквами, например «100 µF»
  • Кодом из 3-4 цифр, например «104» (расшифровывается как 10 × 10^4 пФ = 100000 пФ = 0,1 мкФ)
  • Буквенно-цифровым кодом, например «n47» (0,47 мкФ)
  • Цветовой маркировкой (устаревший способ)

Правильное чтение маркировки позволяет определить точную емкость конденсатора для его корректного применения в электрических схемах.

Основные типы конденсаторов и их особенности

Существует несколько основных типов конденсаторов, отличающихся конструкцией и характеристиками:

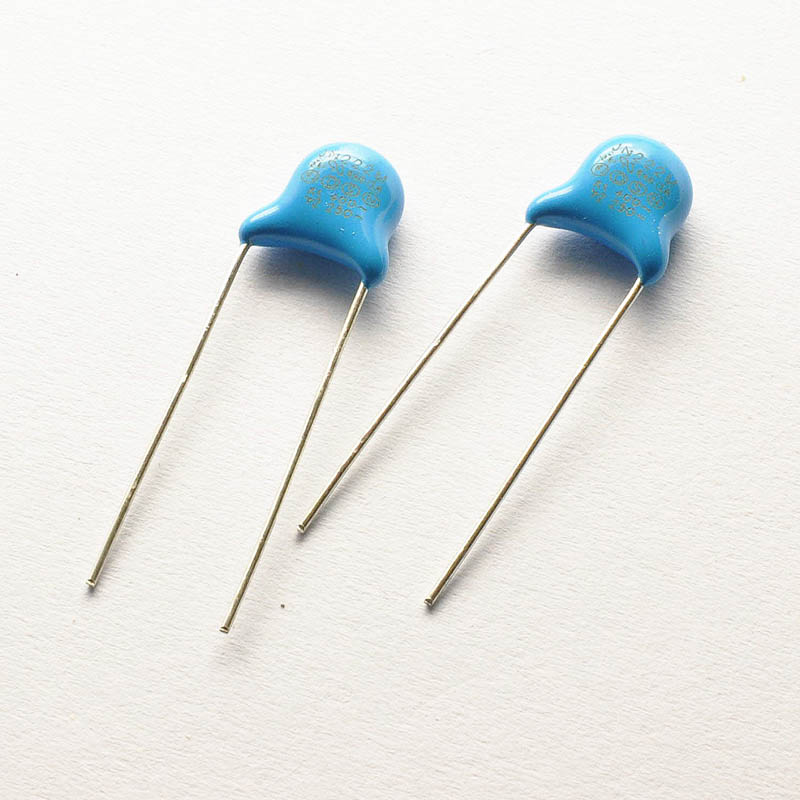

Керамические конденсаторы

  • Компактные размеры
  • Широкий диапазон емкостей (от пФ до мкФ)
  • Работа на высоких частотах
  • Низкая стоимость

Электролитические конденсаторы

  • Большая удельная емкость
  • Полярность (важно соблюдать при подключении)
  • Применение в цепях постоянного тока
  • Ограниченный срок службы

Пленочные конденсаторы

  • Высокая стабильность параметров
  • Малые потери на высоких частотах
  • Широкий диапазон рабочих напряжений
  • Применение в прецизионных схемах

Выбор типа конденсатора зависит от требований конкретной схемы по емкости, рабочему напряжению, частоте и другим параметрам.


Как рассчитать емкость конденсатора по маркировке

Для расчета емкости конденсатора по цифровой маркировке используется следующий алгоритм:

  1. Первые две цифры — значащие цифры емкости
  2. Третья цифра — множитель (количество нулей)
  3. Полученное число — емкость в пикофарадах

Например, маркировка «224» расшифровывается так:

  • 22 — значащие цифры
  • 4 — четыре нуля
  • Итого: 220000 пФ = 220 нФ = 0,22 мкФ

Для буквенно-цифровых обозначений:

  • «n» означает наноfarads (нФ)
  • «p» — пикофарады (пФ)
  • Число после буквы — значение

Например, «n47» = 0,47 нФ = 470 пФ

Допустимые отклонения емкости конденсаторов

Реальная емкость конденсатора может отличаться от номинальной в пределах допуска. Допуск обычно указывается после значения емкости буквенным кодом:

  • F: ±1%
  • G: ±2%
  • J: ±5%
  • K: ±10%
  • M: ±20%

Чем меньше допуск, тем точнее соответствие реальной емкости номинальной. Для большинства бытовых применений достаточно допуска ±20%.

Рабочее напряжение конденсаторов

Важным параметром конденсатора является максимальное рабочее напряжение. Оно указывается на корпусе после емкости, например:


  • 100 µF 16V
  • 0.1 µF 50V

При выборе конденсатора его рабочее напряжение должно быть выше максимального напряжения в схеме. Превышение этого параметра может привести к пробою диэлектрика и выходу конденсатора из строя.

Применение конденсаторов различной емкости

Конденсаторы разной емкости находят применение в различных узлах электронной аппаратуры:

  • Малые емкости (пФ, нФ) — в высокочастотных цепях, фильтрах
  • Средние емкости (0,1-10 мкФ) — в цепях развязки, фильтрации помех
  • Большие емкости (сотни мкФ и более) — в источниках питания для сглаживания пульсаций

Правильный выбор емкости конденсатора критически важен для корректной работы электронных устройств. Слишком малая или большая емкость может нарушить работу схемы.

Особенности маркировки импортных конденсаторов

Маркировка импортных конденсаторов в целом аналогична отечественной, но имеет некоторые особенности:

  • Вместо кириллицы используется латиница
  • Чаще применяется буквенно-цифровая маркировка
  • Могут использоваться дополнительные буквенные коды для обозначения типа диэлектрика

Например, маркировка «104K 100V X7R» означает:


  • 104 — емкость 100 нФ
  • K — допуск ±10%
  • 100V — рабочее напряжение
  • X7R — тип керамического диэлектрика

При работе с импортными компонентами важно внимательно изучать их маркировку и при необходимости обращаться к справочным данным производителя.


converter.org — Конвертер для единиц , как

  • Время

    Секунда, Минута, Час, Сутки, Неделя, Месяц (31 день), Год в системе СИ, Миллисекунда, …

  • Давление

    Паскаль, Бар, Торр, Миллиметр ртутного столба, Миллиметр водяного столба, Дюйм ртутного столба, Дюйм водяного столба, …

  • Длина

    Метр, Километр, Ангстрем, Ярд, Миля, Дюйм, Астрономическая единица, Световой год, …

  • Индуктивность

    Генри, Микрогенри, Миллигенри, Килогенри, Вебер на ампер, Абгенри, …

  • Количество информации

    Бит, Килобит, Байт, Килобайт, Мегабайт, Гигабайт, . ..

  • Магнитная индукция

    Тесла, Пикотесла, Нанотесла, Вебер на квадратный сантиметр, Гаусс, Гамма, Максвелл на квадратный метр, …

  • Магнитный поток

    Вебер, Максвелл, Квант магнитного потока, Тесла-квадратный метр, Гаусс-квадратный сантиметр, …

  • Масса/вес

    Килограмм, Метрическая тонна, Унция, Фунт, Стоун, Карат, Фунт, Фун, Момме, Хиакуме, Фынь (кандарин), Лян (таэль), …

  • Массовый расход

    Килограмм в секунду, Метрическая тонна в час, Длинная тонна в час, Фунт в секунду, Короткая тонна в час, …

  • Момент силы

    Ньютон-метр, Килоньютон-метр, Миллиньютон-метр, Килограмм-сила-метр, Унция-сила-дюйм, Дина-метр, . ..

  • Мощность

    Ватт, Киловатт, Метрическая лошадиная сила, Британская тепловая единица в час, Фут-фунт-сила в секунду, …

  • Напряжённость магнитного поля

    Ампер на метр, Микроампер на метр, Миллиампер на метр, Эрстед, Гильберт на метр, …

  • Объём

    Кубический метр, Литр, Миллилитр, Кубический дюйм, Кубический фут, Галлон, Пинта, Миним, Сяку, Ложка для соли, Стакан, …

  • Объёмный расход

    Кубический метр в секунду, Литр в минуту, Галлон (США) в минуту, …

  • Плотность

    Килограмм на кубический метр, Миллиграмм на кубический метр, Грамм на кубический сантиметр, Унция на кубический дюйм, Фунт на кубический фут, . ..

  • Площадь

    Квадратный метр, Гектар, Ар, Квадратный фут, Акр, Квадратный дюйм, …

  • Радиоактивность

    Беккерель, Кюри, Резерфорд, Распад в секунду, …

  • Сила

    Ньютон, Дина, Килограмм-сила (килопонд), Фунт-сила, Паундаль, Килоньютон, Деканьютон, Грамм-сила, …

  • Скорость

    Метр в секунду, Километр в час, Миля в час, Фут в секунду, Узел, …

  • Скорость передачи данных

    Бит в секунду, Килобит в минуту, Мегабайт в секунду, Гигабайт в секунду, Килобайт в минуту, …

  • Температура

    Градус Цельсия, Кельвин, Градус Фаренгейта, Градус Реомюра, Градус Ранкина, Градус Рёмера, Градус Делиля, . ..

  • Угол

    Градус, Радиан, Минута дуги, Секунда дуги, Град (гон), Тысячная (НАТО), Румб, Квадрант, …

  • Эквивалентная доза излучения

    Зиверт, Нанозиверт, Микрозиверт, Джоуль на килограмм, Бэр, Микробэр, Миллибэр, …

  • Электрическая ёмкость

    Фарад, Микрофарад, Нанофарад, Пикофарад, Интфарад, Абфарад, Статфарад, …

  • Электрическая проводимость

    Сименс, Мо, Ампер на вольт, …

  • Электрический заряд

    Кулон, Франклин, Абкулон, Статкулон, Элементарный заряд, Ампер-час, …

  • Электрический ток

    Ампер, Пикоампер, Наноампер, Микроампер, Абампер, Кулон в секунду, .

    ..

  • Электрическое сопротивление

    Ом, Пикоом, Наноом, Микроом, Абом, Вольт на ампер, …

  • Энергия

    Джоуль, Электронвольт, Калория, Британская тепловая единица, Киловатт-час, …

    • Как обозначается микрофарад на конденсаторе

    Самодельные электронные схемы собираются с применением конденсаторов, которые нужно правильно подобрать. К слову, могут быть использованы конденсаторы, уже бывшие в употреблении. Прежде чем применять их, следует тщательно проверить, в особенности это касается электролитических видов, сильно подверженных старению. В этой статье рассмотрим обозначение конденсаторов, и как они маркируются.

    Особенности конденсаторов

    Конденсаторами называют двухполюсники с переменным или определенным значением емкости и малой проводимостью. Отличительная черта изделия – оно обеспечивает накопление заряда и энергии электрического поля. Сам элемент применяется как пассивный электронный компонент. Конструкция не представляет ничего сложного – два электрода в виде пластин, которые разделены диэлектриком небольшой толщины. Все чаще применяются элементы, имеющие многослойные диэлектрики и электроды.

    Существует большой выбор конденсаторов, которые находят применение в самых различных схемах. Чтобы грамотно подобрать параметры электросети, следует разобраться, как осуществляется маркировка керамических конденсаторов, – это ключевое их значение. Это не совсем просто, так как параметры могут существенно отличаться, в зависимости от компании-изготовителя, страны-экспортера, вида, размера и самих параметров элемента.

    Керамические конденсаторы позволяют накапливать электрический заряд. Для измерения емкости используются особые единицы – фарады (F). Но стоит учесть, что одна единица фарада является большой величиной, которая не находит применения в радиотехнике. В случае с конденсаторами актуален микрофарад – это один фарад, поделенный на миллион. Почти что на всех элементах встречается обозначение мкФ. При ознакомлении с теоретическими расчетами иногда встречается миллифарад – фарад, деленный на тысячу. Для обозначения маленьких устройств используются нанофарады и пикофарады. Важно разбираться в обозначениях, чтобы подбирать правильные элементы.

    Номиналы конденсаторов различаются, но для чего это на практике? Определенная емкость конденсатора требуется, если необходим выброс значительного количества энергии. То есть элемент позволяет высвободить за доли секунд немалый объем энергии, которая будет двигаться в том направлении, которое укажет человек.

    Обозначение конденсаторов на схеме осуществляется при помощи двух параллельных отрезков, которые символизируют обкладки элемента с выводами от их середин.

    Обратите внимание! На схеме рядом указывается буквенное обозначение устройства – буква С (от латинского Capacitor – конденсатор).

    Каких видов бывают конденсаторы
    • Из бумаги или металлобумаги – применимы как для высоко-, так и низкочастотных цепей. Из-за небольшой механической прочности их «начинка» размещена в корпусе из металла;
    • Электролитические – их диэлектрик – тонкий слой оксида металла, который образуется в результате электрохимических манипуляций. Практически все виды данных элементов поляризованы, поэтому функционируют лишь в тех цепях, где есть постоянное напряжение, и соблюдается полярность. Если случается инверсия полярности, внутри элемента происходит необратимая химическая реакция, которая способна привести к его разрушению. Так как внутри выделяется газ, изделие может даже взорваться;
    • Полимерные – полимерный диэлектрик нивелирует раздутие и потерю заряда конденсаторов. Полимер характеризуется своими физическими параметрами, поэтому изделие имеет следующие достоинства: большой импульсный ток, низкий показатель эквивалентного сопротивления, стабильный температурный коэффициент даже в условиях низкой температуры;
    • Плёночные – диэлектриком здесь служит пластиковая пленка. Имеют немало преимуществ: способны функционировать при больших токах, прочные на растяжение и характеризуются минимальным током утечки. Применяются следующие виды пластика: полиэстер, поликарбонат, полипропилен. В последнее время все чаще применяется полифениленсульфид;
    • Керамические – такие изделия имеют различные свойства и кодировку. Лишь материалы, произведенные из керамики, обладают широким диапазоном значений относительной электропроницаемости (исчисляется десятками тысяч). Высокая проницаемость позволяет производить элементы компактных размеров, но большой емкости. При этом они способны функционировать при любой поляризации и характеризуются небольшими утечками. Параметры устройства зависят от температуры, напряжения и частоты;
    • С воздушным диэлектриком – диэлектрик устройств – воздух. Их особенность – отличная работоспособность при высоких частотах. По этой причине они нередко устанавливаются как конденсаторы с переменной емкостью.

    Типы маркировок

    Производители, выпуская конденсаторы, пользуются несколькими типами маркировок, которые располагаются непосредственно на корпусе элемента. Представленные ниже значения сугубо теоретические, в качестве наглядного примера:

    • Наиболее простым типом маркировки считается, когда ёмкость сразу указывается на теле конденсатора. То есть не применяются различные шифры и табличные замещения, вся необходимая информация содержится на корпусе. Данный способ был бы актуален для всех устройств, однако, не всегда его получается использовать в силу громоздкости. Для того чтобы предоставить полное обозначение емкости, подходят только довольно большие изделия, в ином случае рассмотреть цифры проблематично даже с применением лупы. На примере разберем запись 100 µF±6% – это ёмкость конденсатора 100 микрофарад, а амортизация 6% от общей емкости. В итоге значение – 94-106 микрофарад. В некоторых ситуациях применяется маркировка следующего вида: 100 µF +8%/-10% – это неравнозначная амортизация, 90-108 микрофарад. Подобная маркировка пленочных конденсаторов хоть и считается наиболее простой и понятной, но применима не во всех случаях из-за своей громоздкости. Как правило, она используется на больших приборах немалых ёмкостей;
    • Цифровая маркировка (или с использованием цифр и букв) актуальна, если площадь изделия слишком мала, чтобы на ней разместить подробную запись. Здесь для замены определенных значений применяются обычные цифры и латинские буквы, которые необходимо уметь расшифровывать. Если на поверхности изделия встречаются лишь цифры (как правило, их три), то чтение простое. Первые две цифры – так обозначается емкость. Третья цифра – число нулей, которые следует дописать после первых двух. Для измерения емкости подобных конденсаторов применимы пикофарады. В качестве примера ознакомимся с изделием, на теле которого размещена цифра 104. Оставляем первые цифры, к которым приписываются нули: в нашем случае это 4. В итоге имеем значение в 100000 пикофарад. Чтобы уменьшить число нулей, используется другое значение – микрофарады, которых в нашем случае 100. В некоторых ситуациях величина обозначается буквой. Например, 2n2 – 2.2 нанофарад. Чтобы определить, к какому классу принадлежит изделие, в конце дописывают дополнительную кодовую маркировку конденсатора, к примеру, 100V;
    • Маркировка импортных конденсаторов из керамики осуществляется с использованием букв и чисел – это стандарт для данных изделий. Алгоритмы шифрования аналогичны предыдущему методу. Надписи наносит сам производитель;
    • Цветовая маркировка конденсаторов тоже встречается, хотя и реже, так как данный способ несколько устарел. Ее применяли в советское время, что позволяло упростить считывание маркировки, даже если изделие было слишком маленьким. Здесь есть единственный недостаток – сразу запомнить обозначения проблематично, поэтому первое время рекомендуется иметь при себе специальную таблицу. Чтение маркировки выглядит так: первые два цвета – емкость в пикофарадах, третий цвет – число дописываемых нулей, четвертый и пятый цвета – номинал напряжения, подаваемого на изделие, и возможный допуск. Так, желтый прибор имеет обозначение цифрой 4, а синий – 6;
    • Импортные конденсаторы маркируются так же, а кириллица заменяется латиницей. К примеру, возьмем отечественный вариант с обозначением 5мк1 – 5.1 микрофарад. В случае с импортной кодовой маркировкой выглядеть будет как 5µ.

    Важно! Если расшифровка непонятна, то следует обратиться к официальному производителю, на сайте которого, как правило, имеется соответствующая таблица.

    Маркировка таких элементов, как конденсаторы, бывает самой разнообразной, и чем меньше элемент, тем компактнее следует размещать на нем данные. Благодаря современному производству, на устройства наносятся даже самые маленькие значения, расшифровывать которые можно, отталкиваясь от вышеописанных способов. Чтобы собранная электрическая цепь работала исправно, необходимо быть внимательным с полученными значениями, которые следует тщательно проверять.

    Видео

    Правила маркировки конденсаторов постоянной ёмкости

    При сборке самодельных электронных схем поневоле сталкиваешься с подбором необходимых конденсаторов.

    Притом, для сборки устройства можно использовать конденсаторы уже бывшие в употреблении и поработавшие какое-то время в радиоэлектронной аппаратуре.

    Естественно, перед вторичным использованием необходимо проверить конденсаторы, особенно электролитические, которые сильнее подвержены старению.

    При подборе конденсаторов постоянной ёмкости необходимо разбираться в маркировке этих радиоэлементов, иначе при ошибке собранное устройство либо откажется работать правильно, либо вообще не заработает. Встаёт вопрос, как прочитать маркировку конденсатора?

    У конденсатора существует несколько важных параметров, которые стоит учитывать при их использовании.

    Первое, это номинальная ёмкость конденсатора. Измеряется в долях Фарады.

    Второе – допуск. Или по-другому допустимое отклонение номинальной ёмкости от указанной. Этот параметр редко учитывается, так как в бытовой радиоаппаратуре используются радиоэлементы с допуском до ±20%, а иногда и более. Всё зависит от назначения устройства и особенностей конкретного прибора. На принципиальных схемах этот параметр, как правило, не указывается.

    Третье, что указывается в маркировке, это допустимое рабочее напряжение. Это очень важный параметр, на него следует обращать внимание, если конденсатор будет эксплуатироваться в высоковольтных цепях.

    Итак, разберёмся в том, как маркируют конденсаторы.

    Одни из самых ходовых конденсаторов, которые можно использовать – это конденсаторы постоянной ёмкости K73 – 17, К73 – 44, К78 – 2, керамические КМ-5, КМ-6 и им подобные. Также в радиоэлектронной аппаратуре импортного производства используются аналоги этих конденсаторов. Их маркировка отличается от отечественной.

    Конденсаторы отечественного производства К73-17 представляют собой плёночные полиэтилентерефталатные защищённые конденсаторы. На корпусе данных конденсаторов маркировка наноситься буквенно-числовым индексом, например 100nJ, 330nK, 220nM, 39nJ, 2n2M.


    Конденсаторы серии К73 и их маркировка

    Правила маркировки.

    Ёмкости от 100 пФ и до 0,1 мкФ маркируют в нанофарадах, указывая букву H или n.

    Обозначение 100n – это значение номинальной ёмкости. Для 100n – 100 нанофарад (нФ) – 0,1 микрофарад (мкФ). Таким образом, конденсатор с индексом 100n имеет ёмкость 0,1мкФ. Для других обозначений аналогично. К примеру:
    330n – 0,33 мкФ, 10n – 0,01 мкФ. Для 2n2 – 0,0022 мкФ или 2200 пикофарад (2200 пФ).

    Можно встретить маркировку вида 47HC. Данная запись соответствует 47nK и составляет 47 нанофарад или 0,047 мкФ. Аналогично 22НС – 0,022 мкФ.

    Для того чтобы легко определить ёмкость, необходимо знать обозначения основных дольных единиц – милли, микро, нано, пико и их числовые значения. Подробнее об этом читайте здесь.

    Также в маркировке конденсаторов К73 встречаются такие обозначения, как M47C, M10C.
    Здесь, буква М условно означает микрофарад. Значение 47 стоит после М, т. е номинальная ёмкость является дольной частью микрофарады, т.е 0,47 мкФ. Для M10C – 0,1 мкФ. Получается, что конденсаторы с маркировкой M10С и 100nJ обладают одинаковой ёмкостью. Различия лишь в записи.

    Таким образом, ёмкость от 0,1 мкФ и выше указывается с буквой M, m вместо десятичной запятой, незначащий ноль опускается.

    Номинальную ёмкость отечественных конденсаторов до 100 пФ обозначают в пикофарадах, ставя букву П или p после числа. Если ёмкость менее 10 пФ, то ставиться буква R и две цифры. Например, 1R5 = 1,5 пФ.

    На керамических конденсаторах (типа КМ5, КМ6), которые имеют малые размеры, обычно указывается только числовой код. Вот, взгляните на фото.


    Керамические конденсаторы с нанесённой маркировкой ёмкости числовым кодом

    Например, числовая маркировка 224 соответствует значению 220000 пикофарад, или 220 нанофарад и 0,22 мкФ. В данном случае 22 это числовое значение величины номинала. Цифра 4 указывает на количество нулей. Получившееся число является значением ёмкости в пикофарадах. Запись 221 означает 220 пФ, а запись 220 – 22 пФ. Если же в маркировке используется код из четырёх цифр, то первые три цифры – числовое значение величины номинала, а последняя, четвёртая – количество нулей. Так при 4722, ёмкость равна 47200 пФ – 47,2 нФ. Думаю, с этим разобрались.

    Допускаемое отклонение ёмкости маркируется либо числом в процентах (±5%, 10%, 20%), либо латинской буквой. Иногда можно встретить старое обозначение допуска, закодированного русской буквой. Допустимое отклонение ёмкости аналогично допуску по величине сопротивления у резисторов.

    Буквенный код отклонения ёмкости (допуск).

    Так, если конденсатор со следующей маркировкой – M47C, то его ёмкость равна 0,047 мкФ, а допуск составляет ±10% (по старой маркировке русской буквой). Встретить конденсатор с допуском ±0,25% (по маркировке латинской буквой) в бытовой аппаратуре довольно сложно, поэтому и выбрано значение с большей погрешностью. В основном в бытовой аппаратуре широко применяются конденсаторы с допуском H, M, J, K. Буква, обозначающая допуск указывается после значения номинальной ёмкости, вот так 22nK, 220nM, 470nJ.

    Таблица для расшифровки условного буквенного кода допустимого отклонения ёмкости.

    Допуск в % Буквенное обозначение
    лат.рус.
    ± 0,05pA
    ± 0,1pBЖ
    ± 0,25pCУ
    ± 0,5pDД
    ± 1,0FР
    ± 2,0GЛ
    ± 2,5H
    ± 5,0JИ
    ± 10KС
    ± 15L
    ± 20MВ
    ± 30NФ
    -0. +100P
    -10. +30Q
    ± 22S
    -0. +50T
    -0. +75UЭ
    -10. +100WЮ
    -20. +5YБ
    -20. +80ZА

    Маркировка конденсаторов по рабочему напряжению.

    Немаловажным параметром конденсатора также является допустимое рабочее напряжение. Его стоит учитывать при сборке самодельной электроники и ремонте бытовой радиоаппаратуры. Так, например, при ремонте компактных люминесцентных ламп необходимо подбирать конденсатор на соответствующее напряжение при замене вышедших из строя. Не лишним будет брать конденсатор с запасом по рабочему напряжению.

    Обычно, значение допустимого рабочего напряжения указывается после номинальной ёмкости и допуска. Обозначается в вольтах с буквы В (старая маркировка), и V (новая). Например, так: 250В, 400В, 1600V, 200V. В некоторых случаях, буква V опускается.

    Иногда применяется кодирование латинской буквой. Для расшифровки следует пользоваться таблицей буквенного кодирования рабочего напряжения.

    Номинальное рабочее напряжение, B Буквенный код
    1,0I
    1,6R
    2,5M
    3,2A
    4,0C
    6,3B
    10D
    16E
    20F
    25G
    32H
    40S
    50J
    63K
    80L
    100N
    125P
    160Q
    200Z
    250W
    315X
    350T
    400Y
    450U
    500V

    Таким образом, мы узнали, как определить ёмкость конденсатора по маркировке, а также по ходу дела познакомились с его основными параметрами.

    Маркировка импортных конденсаторов отличается, но во многом соответствует изложенной.

    Огромное разнообразие конденсаторов позволяет использовать их практически в любой схеме. Для правильного подбора параметров электрической сети необходимо четко владеть знаниями маркировки конденсаторов, которые имеют ключевое значение. Сложность возникает из-за того, что она разнится в большом количестве случаев – на нее влияет производитель, страна-экспортер, вид и параметры самого конденсатора, и даже его размеры.

    В данной статье рассмотрим основные параметры конденсаторов, которые влияют на их маркировку, а также научимся правильно читать значения, нанесенные производителем даже на самые крохотные изделия.

    Параметры конденсаторов

    Эти устройства предназначены для накопления электрического заряда. Емкость измеряется в специальных единицах, именуемых фарадами (Ф, или F). Однако 1 фарад – колоссальная величина, которая не используется в радиотехнике. Для конденсаторов применяется микрофарад (мкФ, µF) – фарад, разделенный на миллион. Единица обозначается как мкФ практически на всех типах конденсаторов. В теоретических расчетах иногда можно увидеть миллифарад (мФ, mF), что равняется фараду, деленному на тысячу. В маленьких конденсаторах применяется нанофарад (нФ, nF) и пикофарад (пФ, pF), что соответственно равняется 10 -9 и 10 -12 фарад. Это обозначение очень важно, так как используется в маркировке либо напрямую, либо с помощью заменяемых значений.

    Типы маркировок

    На данный момент производителями используется несколько типов, которые могут располагаться на корпусе как по отдельности, так и взаимозаменяемыми значениями. Все значения ниже будут исключительно теоретическими, предоставленными для наглядного примера.

    • Самый простой тип маркировки – никаких шифров и табличных замещений, емкость напрямую пишется на корпусе, что без лишних движений сразу предоставляет конечному пользователю реальные параметры. И такой способ использовался бы везде, если бы не его громоздкость – полностью написать емкость получится только на довольно больших изделиях, иначе рассмотреть надпись будет невозможно даже с помощью лупы. Например: запись 100 µF±6% означает, что данный конденсатор имеет емкость 100 микрофарад с амортизацией в 6% от общей емкости, что равно значению 94–106 микрофарад. Также допускается использование маркировки вида 100 µF +8%/-10%, что означает неравнозначную амортизацию, равную 90–108 микрофарад. Это самый простой и понятный способ, однако такая маркировка очень громоздкая, поэтому применяется на больших и очень емких конденсаторах.
    • Цифровая маркировка конденсаторов (а также численно-буквенная) используется в тех случаях, когда маленькая площадь изделия не позволяет поместить подробную запись о емкости. Поэтому определенные значения заменяются обычными цифрами и латинскими буквами, которые поочередно расшифровываются для получения полной информации.

    Все очень просто – если используются только цифры (а на подобных изделиях их обычно три штуки), то расшифровывать нужно следующим образом:

    • первые две цифры обозначают первые две цифры емкости;
    • третья цифра обозначает количество нулей, которое необходимо дописать после первых двух цифр;
    • такие конденсаторы всегда измеряются в пикофарадах.

    Возьмем для примера первый вариант с картинки выше с записью 104. Первые две цифры так и оставляем – 10. К ним приписываем количество нулей, обозначенных третьей цифрой, то есть 4. Получаем значение в 100 000 пикофарад. Возвращаемся к таблице в начале статьи, уменьшаем количество нулей и получаем приемлемое значение в 100 микрофарад.

    Если используется одна или две цифры, они так и остаются. Например, обозначения 5 и 15 обозначают 5 и 15 пикофарад соответственно. Маркировка .55 равна 0.55 микрофарад.

    Интересная запись выполняется с использованием букв либо вместо точки, либо как другой величины. Например, 8n2 обозначает 8.2 нанофарад, когда как n82 означает 0.82 нанофарад. Для определенного класса конденсаторов в конце может дописываться дополнительная кодовая маркировка, например, 100V.

    • Маркировка керамических конденсаторов численно-буквенным способом является стандартом для этих изделий. Здесь используются точно такие же алгоритмы шифрования, а сами надписи физически наносятся производителем на керамическую поверхность.
    • Устаревшим, однако все еще используемым вариантом, считается цветовая индикация. Она применялась в советском производстве для упрощения считывания маркировки даже на очень маленьких изделиях. Минус в том, что запомнить сходу такую таблицу достаточно проблематично, поэтому желательно иметь ее под рукой, по крайней мере, поначалу. Цвета наносятся на конденсаторы, где маркировка выполняется в виде монотонных полосок. Считываются следующим образом:
    • первые два цвета означают емкость в пикофарадах;
    • третий цвет показывает количество нулей, которые необходимо дописать;
    • четвертый и пятый цвета соответственно показывают возможный допуск и номинал подаваемого напряжения на изделие.
    ЦветЗначение
    Черный
    Коричневый1
    Красный2
    Оранжевый3
    Желтый4
    Зеленый5
    Голубой6
    Фиолетовый7
    Серый8
    Белый9
    • Маркировка импортных конденсаторов выполняется аналогичными способами, только вместо кириллицы может использоваться латиница. Например, на отечественных вариантах может встречаться 5мк1, что означает 5.1 микрофарад. Тогда как на импортных это значение будет выглядеть как 5µ Если запись совершенно непонятна, то можно обратиться к официальному производителю за разъяснениями, скорее всего на сайте есть таблицы или программа, которые расшифровывают его маркировку. Однако это встречается только в исключительных случаях и редко попадается.

    Заключение

    Чем меньше конденсатор, тем более компактной записи он требует. Однако современное производство способно нанести на корпус достаточно маленькие значения, расшифровка которых выполняется вышеописанными способами. Внимательно проверяйте полученные значения во избежание поломки собранной электрической цепи.

    Синонимы к слову «Микрофарад»

    часть

    абзац, авиачасть,…

    		[Подробнее]

    лак

    авиалак, автолак, аэролак,…

    		[Подробнее]

    мина

    авиамина, боеприпасы, вид,…

    		[Подробнее]

    ока

    автомобиль, единица, окка,…

    		[Подробнее]

    рентген

    авторентген, единица,…

    		[Подробнее]

    метр

    амфибрахий, анапест,…

    		[Подробнее]

    мера

    ансырь, ардебб, арпан,…

    		[Подробнее]

    пик

    апогей, верх, вершина,…

    		[Подробнее]

    колон

    арендатор, единица

    		[Подробнее]

    узел

    аэроузел, ганглий,…

    		[Подробнее]

    моль

    бабочка, единица, лес,…

    		[Подробнее]

    отметка

    балл, бенчмаркинг, блик,…

    		[Подробнее]

    марка

    бандероль, брэнд, единица,…

    		[Подробнее]

    терм

    баня, единица, терма

    		[Подробнее]

    баррель

    барель, бариль, единица

    		[Подробнее]

    тикал

    бат, единица

    		[Подробнее]

    тор

    бог, единица, облом, тело

    		[Подробнее]

    пинта

    болезнь, единица, мера

    		[Подробнее]

    тонна

    брутто-тонна, единица,…

    		[Подробнее]

    микрон

    буква, единица

    		[Подробнее]

    эль

    буква, единица, пиво

    		[Подробнее]

    бар

    валютка, видеобар,…

    		[Подробнее]

    вара

    варка, гора, единица, холм

    		[Подробнее]

    свеча

    взлет, двухтрубка, единица,…

    		[Подробнее]

    мах

    взмах, движение, единица,…

    		[Подробнее]

    сон

    видение, гипнос, греза,…

    		[Подробнее]

    атмосфера

    воздух, дух, единица,…

    		[Подробнее]

    вона

    вон, вот, единица, ишь,…

    		[Подробнее]

    цифра

    восемь, двойка, девятка,…

    		[Подробнее]

    минута

    время, единица, мгновение,…

    		[Подробнее]

    лира

    гептахорд, единица,…

    		[Подробнее]

    волость

    гмина, единица, удел

    		[Подробнее]

    лев

    грифон, единица, имя,…

    		[Подробнее]

    гварани

    гуарани, единица

    		[Подробнее]

    текс

    денье, единица

    		[Подробнее]

    лох

    дерево, дурак, единица,…

    		[Подробнее]

    градус

    десцендент, единица,…

    		[Подробнее]

    дина

    дин, единица, имя

    		[Подробнее]

    динар

    динарий, единица, монета

    		[Подробнее]

    ли

    династия, единица

    		[Подробнее]

    грей

    доза, единица

    		[Подробнее]

    вольт

    дорожка, единица,…

    		[Подробнее]

    лат

    доспех, единица, кираса

    		[Подробнее]

    акр

    единица

    		[Подробнее]

    ампер

    единица

    		[Подробнее]

    анголар

    единица

    		[Подробнее]

    ар

    единица

    		[Подробнее]

    аттометр

    единица

    		[Подробнее]

    афгани

    единица

    		[Подробнее]

    бальбоа

    единица

    		[Подробнее]

    барн

    единица

    		[Подробнее]

    барриль

    единица

    		[Подробнее]

    беккерель

    единица

    		[Подробнее]

    бел

    единица

    		[Подробнее]

    бельга

    единица

    		[Подробнее]

    бод

    единица

    		[Подробнее]

    боливиано

    единица

    		[Подробнее]

    браса

    единица

    		[Подробнее]

    бушель

    единица

    		[Подробнее]

    бырр

    единица

    		[Подробнее]

    бэр

    единица

    		[Подробнее]

    вакус

    единица

    		[Подробнее]

    вебер

    единица

    		[Подробнее]

    галлон

    единица

    		[Подробнее]

    гаусс

    единица

    		[Подробнее]

    генри

    единица

    		[Подробнее]

    герц

    единица

    		[Подробнее]

    гигабайт

    единица

    		[Подробнее]

    гигагерц

    единица

    		[Подробнее]

    гигаджоуль

    единица

    		[Подробнее]

    гигакалория

    единица

    		[Подробнее]

    гигаэлектронвольт

    единица

    		[Подробнее]

    гран

    единица

    		[Подробнее]

    грэй

    единица

    		[Подробнее]

    гурд

    единица

    		[Подробнее]

    дальтон

    единица

    		[Подробнее]

    дараф

    единица

    		[Подробнее]

    дарси

    единица

    		[Подробнее]

    дебай

    единица

    		[Подробнее]

    дем

    единица

    		[Подробнее]

    десть

    единица

    		[Подробнее]

    децибел

    единица

    		[Подробнее]

    джар

    единица

    		[Подробнее]

    джоуль

    единица

    		[Подробнее]

    диоптрия

    единица

    		[Подробнее]

    донг

    единица

    		[Подробнее]

    единичка

    единица

    		[Подробнее]

    зиверт

    единица

    		[Подробнее]

    злотый

    единица

    		[Подробнее]

    иена

    единица

    		[Подробнее]

    инерта

    единица

    		[Подробнее]

    инти

    единица

    		[Подробнее]

    калория

    единица

    		[Подробнее]

    карбованец

    единица

    		[Подробнее]

    карсель

    единица

    		[Подробнее]

    квадрупль

    единица

    		[Подробнее]

    кванза

    единица

    		[Подробнее]

    квача

    единица

    		[Подробнее]

    кельвин

    единица

    		[Подробнее]

    килобайт

    единица

    		[Подробнее]

    Конденсаторы 2200 мкФ (uF, микрофарад) — Купите конденсаторы 2200 mf ➤ DIP8: доставка, низкая цена

    Производитель: SAMWHA

    Код товара: CE-2200/35PHT

    Код произв-ля: RD1V228M16025BB

    Конденсатор электролитический, THT, 2200мкФ, 35VDC, 16×25мм
