Какие особенности имеют кабели КВВГ и МКЭШ. Как расшифровывается их маркировка. Для чего применяются эти многожильные кабели. Как правильно определять нумерацию жил в кабелях КВВГ и МКЭШ.
Основные характеристики и отличия кабелей КВВГ и МКЭШ
Кабели КВВГ и МКЭШ относятся к многожильным кабелям, которые широко применяются в различных системах контроля, управления и передачи сигналов. Рассмотрим их ключевые характеристики и отличия:
Кабель КВВГ:
- Расшифровка: Кабель Контрольный с ПВХ изоляцией и оболочкой
- Жилы: однопроволочные (жесткие)
- Сечение жил: от 0,75 до 2,5 кв.мм
- Количество жил: от 4 до 37
- Рабочее напряжение: до 660 В
- Применение: стационарная прокладка в силовых и осветительных сетях
Кабель МКЭШ:
- Расшифровка: Кабель Монтажный Экранированный с ПВХ Шлангом
- Жилы: многопроволочные (гибкие)
- Сечение жил: от 0,35 до 1,5 кв.мм
- Количество жил: до 14
- Рабочее напряжение: до 500 В
- Применение: подключение датчиков, приборов, в системах автоматики
Основное отличие состоит в том, что КВВГ имеет жесткие жилы большего сечения и рассчитан на более высокое напряжение, а МКЭШ отличается гибкостью и наличием экрана.
Особенности маркировки и нумерации жил в кабелях КВВГ и МКЭШ
Одной из важных особенностей кабелей КВВГ и МКЭШ является система нумерации и маркировки жил, которая отличается от обычных силовых кабелей:
- Жилы нумеруются по кругу, начиная с определенной точки
- Для обозначения начала отсчета достаточно 1-2 цветных жил
- Остальные жилы могут быть одного цвета (обычно белого)
- Направление счета может быть как по часовой, так и против часовой стрелки
- При большом количестве жил они располагаются концентрическими кругами
Такая система позволяет легко идентифицировать нужные жилы без необходимости окрашивать каждую в отдельный цвет. Для удобства монтажа жилы часто дополнительно маркируют биркам, термоусадкой или методом нанесения черточек.
Основные области применения кабелей КВВГ
Кабели КВВГ благодаря своим характеристикам нашли широкое применение в различных областях:
- Подключение кнопок управления освещением к импульсным реле или ПЛК
- Прокладка линий для подключения оборудования с нестандартным числом жил (например, краны FAR)
- Организация магистральных линий для распределения питания на группы освещения
- Применение в щитах управления на подстанциях для подключения приводов и измерительных цепей
- Использование в системах управления светофорами
Важно отметить, что при использовании КВВГ для передачи нескольких сигналов в одном кабеле, весь кабель должен отключаться одним автоматом в целях безопасности.
Где применяются кабели МКЭШ?
Кабели МКЭШ имеют свои специфические области применения:
- Подключение датчиков температуры, давления и других измерительных приборов
- Организация линий управления в системах автоматики
- Создание гибких шлейфов для домашних электронных проектов
- Подключение сервоприводов и другого оборудования с небольшими токами
- Прокладка сигнальных линий, требующих экранирования от помех
Гибкость и наличие экрана делают МКЭШ идеальным выбором для подвижных соединений и передачи чувствительных сигналов.
Как правильно выбрать между КВВГ и МКЭШ?
При выборе между кабелями КВВГ и МКЭШ следует учитывать следующие факторы:
- Требуемое сечение жил — КВВГ предлагает большие сечения
- Необходимость в гибкости — МКЭШ более гибкий
- Наличие электромагнитных помех — МКЭШ имеет экран
- Условия монтажа — для стационарной прокладки лучше КВВГ
- Рабочее напряжение — КВВГ рассчитан на более высокое напряжение
Правильный выбор кабеля позволит обеспечить надежность соединений и эффективность работы всей системы.
Особенности монтажа кабелей КВВГ и МКЭШ
При монтаже кабелей КВВГ и МКЭШ следует учитывать их специфику:
- Для КВВГ с жесткими жилами удобно использовать клеммы в щитах
- Гибкие жилы МКЭШ требуют обжимки наконечниками при подключении к клеммам
- При прокладке МКЭШ следует соблюдать минимальный радиус изгиба
- Экран МКЭШ должен быть правильно подключен для эффективного экранирования
- При маркировке жил следует использовать единую систему для всего проекта
Соблюдение этих правил обеспечит надежность соединений и долговечность кабельной системы.
Заключение: преимущества использования многожильных кабелей
Использование многожильных кабелей типа КВВГ и МКЭШ имеет ряд существенных преимуществ:
- Экономия пространства в кабельных трассах
- Упрощение монтажа за счет использования одного кабеля вместо нескольких
- Возможность передачи различных сигналов по одному кабелю
- Гибкость в выборе необходимого количества жил и сечений
- Наличие экранированных версий для защиты от помех
Грамотное применение этих кабелей позволяет создавать эффективные и компактные системы управления и контроля в различных областях промышленности и строительства.
провод монтажный, экранированный, расшифровка, описание, техническая характеристика, назначение, область применения
Предлагаем купить кабель МКЭШ в Москве. Склад с оптовыми ценами находится по адресу Береговой пр-д, д 2 (станция метро Фили) в районе ТТК (3 транспортное кольцо), что позволяет совершать быструю доставку как по городу так и в Московскую область.
МКЭШ — расшифровка
М — монтажный кабель
К — изоляция имеет капроновый слой
Э — экранированный
Ш — внешняя изоляция выполнена из ПВХ шланга
МКЭШ — описание и характеристика
Кабель марки МКЭШ состоит из многопроволочных медных токопроводящих жил, скрученных между собой по свивке. Каждая жила изолирована по отдельности. Для удобства монтажа, изоляция жил в начальной точке свивки окрашена в отдельный цвет. Между жилами и наружной основной изоляцией присутствует защитный экран. Экран состоит из двух слоев: сплетенных в сетку медных проволочек и полиэтиленовой пленки.
Основные характеристики кабеля МКЭШ:
- материал изготовления токопроводящих жил — медь;
- номинальное переменное напряжение сети 500 В, постоянное 750 В;
- максимальная частота переменного тока 400 Гц;
- диапазон количества жил проводника от 2 до 14;
- диапазон сечений жил от 0.35 до 0.75;
- оптимальные температурные условия при эксплуатации от -50 до +70 градусов;
- монтажная температура не менее -15 градусов;
- влажность помещения при температуре 35 градусов не должна быть выше 98%;
- срок службы кабеля — 15 лет;
МКЭШ — область применения и назначения
Кабель используют в сетях как переменного так и постоянного тока. При этом он является контрольным, но не силовым. Его применяют в цепях контрольных измерений, телефонных коммуникаций, в системах коммутационного оборудования. Благодаря сильному экрану, который обеспечивает высокий показатель защиты от внешних помех, часто кабель применяется в системах видео-наблюдения и системах, выполняющих определенные вычисления.
Внешняя и внутренняя изоляция кабеля не способствует распространению огня. Такое свойство позволяет прокладывать его в пожароопасных помещениях как отдельно, так и совместно с другими кабелями. Температурные показатели кабеля позволяют эксплуатировать его в морозных условиях окружающей среды. Но при условии, что он не будет подвержен изгибам, так как при температуре, уже составляющей -15 градусов, нарушится целостность его изоляции. Также, кабель способен выдержать короткие и длительные физические нагрузки благодаря наличию капронового слоя на внешней изоляции. Поэтому, допускается прокладывать его в средах с повышенной опасностью для физического воздействия на изоляцию тяжелыми грузами и механизмами.
Как купить МКЭШ в Москве
На сайте electrorus.ru можете купить кабель МКЭШ по оптовым ценам.
На сайте оптового склада представлен обширный ассортимент разных видов Кабелей и Проводов, с которым можно ознакомиться.
Актуальные цены, акции и скидки на кабельно-проводниковую, электротехническую и светотехническую продукцию можно узнать, отправив письмо с запросом на почту 0043057@mail.
ru или позвонив по телефону 8(495)409-06-76.
На сайте или по телефону можете оставить заявку на доставку, узнать оптовую стоимость и получить полную консультацию по описанию, характеристикам (вес, диаметр, расшифровка) и способам применения проводов, кабеля, электрики, светотехники и электротехнических товаров.
Характеристики и расшифровка телефонного провода устойчивой связи МКЭШ
Высокое качество проводки требует не только опыта мастера, но и правильного выбора кабельной продукции. Для надежного соединения необходима защита от помех, которых при работе с сетью не избежать. В отдельных случаях подбирают специализированный кабель, однако в качестве универсального чаще всего используют МКЭШ.

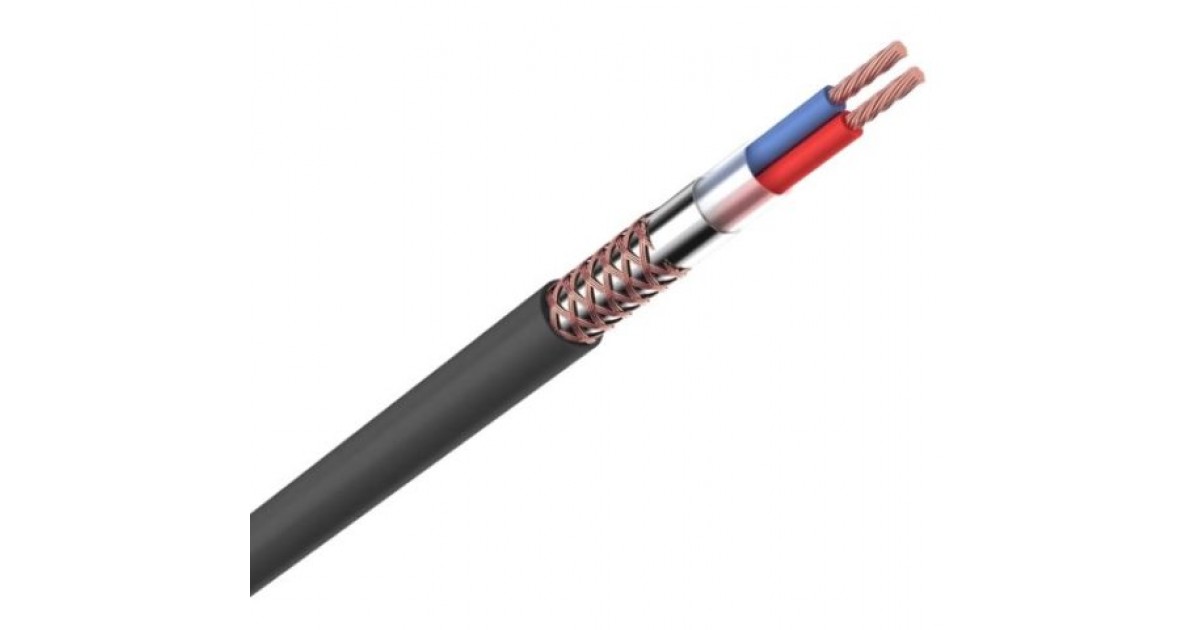

Кабель МКЭШ
Как расшифровывается аббревиатура
Несмотря на популярность и широкую область применения, значение букв в кодировке многим неизвестно. Расшифровка кабеля МКЭШ следующая:
- М – указывает на монтажное назначение изделия;
- К – вопреки распространенному мнению, означает не кабель, а капрон – изолирующий материал в составе;
- Э – экранирование, высокая сопротивляемость электромагнитным помехам;
- Ш – материал внешней оплетки (шелк из полиамида).
Это один из представителей целого семейства кабельной продукции. Отличительная особенность заключается в наличии экрана – у других представителей в категории он отсутствует. Поэтому при покупке нужно ориентироваться именно на наличие буквы Э – просто МКШ может оказаться недостаточным для требуемого соединения.
Дополнительные символы
В зависимости от особых условий эксплуатации, применяют особые разновидности МКЭШ, расшифровка дополнительной маркировки в конце названия следующая:
- Л – общий экран из луженой меди;
- Э – если каждая пара оборудована экраном из луженой проволоки;
- ЭМ и ЭА – расшифровать можно как материал экрана на парах, медь либо фольга;
- В – обозначение водонепроницаемых свойств;
- ХЛ – дополнительная защита от низких температур;
- УФ – блокировка ультрафиолета и прямого воздействия солнца;
- НГ либо LS – не поддерживают горение.
Стандартный минимальный размер таких кабелей – от ста метров.
Обычные условия эксплуатации обычно не оправдывают использования модификаций – достаточно обычного провода.
Конструктивные особенности

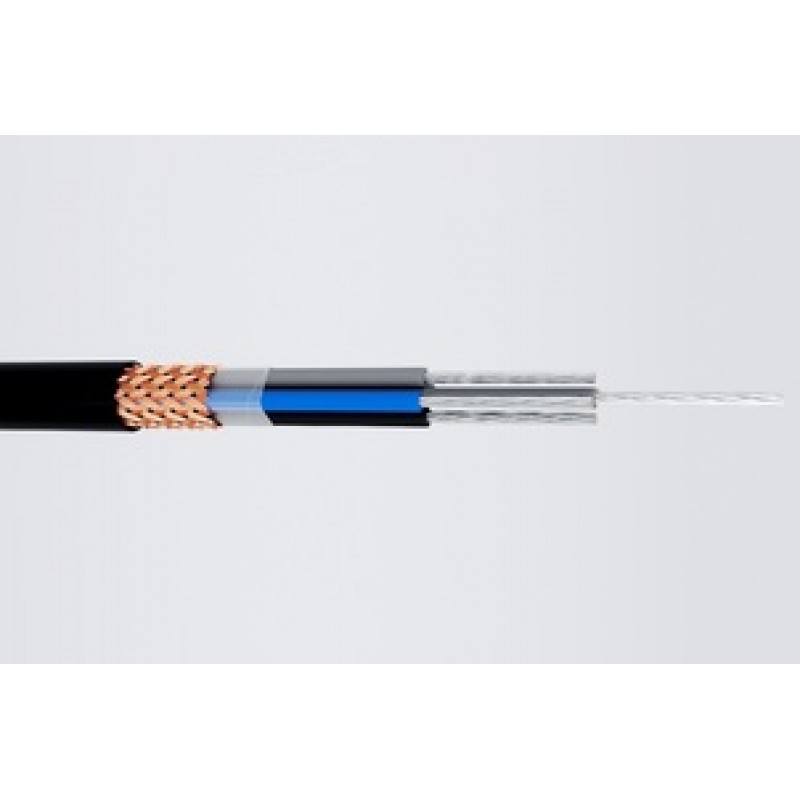

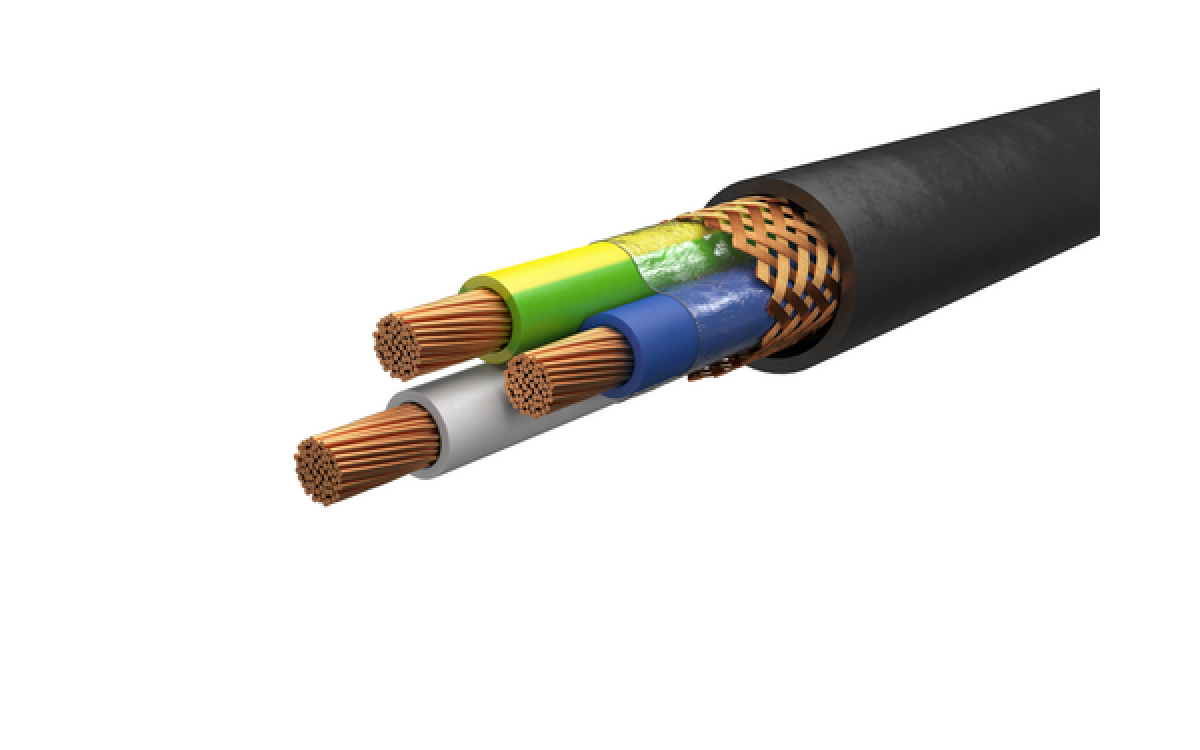

Конструкция МКЭШ
Структуру кабеля можно разделить на четыре слоя:
- Проводники. Количество не является фиксированным – их может быть от двух до четырнадцати. Представляют собой луженые медные жилы, перекрученные между собой. Количество можно определить по названию, например, 10*0,35 – аббревиатура означает 10 жил с сечением 0,35 мм.
- Изоляция. Используется стандартный поливинилхлорид. Позволяет прокладывать кабель при низких и высоких температурах –от -40 до +60 по Цельсию. Также защищает сердечник от механических воздействий и обеспечивает высокую защиту от возгорания.
- Экран. Представляет собой сплетенные с определенной плотностью элементы медной проволоки. В некоторых вариантах исполнения используют альтернативу – электротехническую фольгу. Позволяет экранировать помехи.
- Оболочка. Благодаря материалу, защищает кабель от температур, перегиба и влажности.
Благодаря материалу, защищает кабель от температур, перегиба и влажности.Результат комбинированной работы слоев – стабильная работа даже в плохих условиях. Помехи экранируются, двойная изоляция защищает наборную жилу от возможных повреждений.
Основные параметры
Характеристики позволяют прокладывать кабель почти в любых условиях, именно, благодаря параметрам, кабель стал популярным и универсальным:
- Температура – в зависимости от класса, предельные значения варьируются от -50 до +75. Однако подразумеваются именно эксплуатационные показания, прокладывать провод МКЭШ нужно в благоприятных условиях, не ниже 15 градусов. В противном случае изоляция на сгибах может повредиться.
- Влажность. 95% – рекомендованный максимум. В особых случаях используют разновидность с водоблокирующим наполнителем, однако стоимость такого кабеля значительно выше.
- Долговечность. Среднее время работы при соблюдении рекомендованных условий – около пятнадцати лет.
Длина зависит от разновидности: универсальный МКЭШ – от 25 метров, для модификаций – от 100. Для прокладывания в пучке применяют кабель с индексом «нг». Электротехнические параметры следующие:
- при частоте до 400 ГЦ: постоянное напряжение – 750, переменное – 500 В;
- сопротивление рассчитывается на 1 км при средней температуре 20 градусов, зависит от типа кабеля (минимум 5 МОм).
Для того чтобы узнать технические особенности (примерную массу и длину кабеля на стандартной катушке), стоит воспользоваться сводной таблицей. В ней указаны параметры для каждого типа, с разным количеством токопроводящих жил и диаметром сечения.
Таблица сечений МКЭШ
Область применения
Широкое применение кабеля обусловлено рядом преимуществ перед другой продукцией схожего назначения. Кабель МКЭШ обладает следующими свойствами:
- защита от взрыва, возгорания, перепадов температур;
- устойчивость к механическим воздействиям: давлению, ударам, вибрации;
- игнорирование помех от внешних излучений.
Подобные свойства нужны практически везде, отсюда универсальность и большое количество сфер, в которых используется кабель. Самые частые:
- подключение датчиков и систем контроля – гарантирует бесперебойность и надежность надзора;
- всевозможные сети коммуникаций – меньший риск необходимости проведения ремонтных работ, отсутствие помех при соединении;
- любые маломощные системы – в пределах рабочих значений напряжения.
При этом средняя цена на кабель остается довольно низкой, особенно при оптовых покупках. Поэтому его продолжают применять для большинства внутренних и внешних монтажных работ. Экранирование часто оказывается решающим фактором – в условиях ограниченного пространства возможность установки в один канал с другими кабелями высоко ценится.
Срок службы
Несмотря на то, что заявленный срок службы составляет около 15 лет, МКЭШ может проработать гораздо дольше. При отсутствии чрезвычайных ситуаций или нарушений эксплуатационных условий замена может понадобиться через 25-30 лет.
Обычно определяющим фактором становится правильный монтаж: чем опытнее прокладчик, тем меньше вероятность, что кабель выйдет из строя или начнет сбоить раньше времени.
К характерным ошибкам можно отнести:
- неправильные выбор и определение сечения;
- некачественную гидроизоляцию;
- отсутствие заземления экранирования.
Важно! Чаще всего проблемы возникают при прокладывании в холодное время. Чтобы изоляция не трескалась, кабель следует подогревать горелкой.
Если прокладка и подключение выполнены правильно, МКЭШ прослужит гораздо дольше гарантийного срока.
Ближайшие аналоги кабеля МКЭШ
В качестве альтернативы обычно предлагают два варианта:
- КМПВЭ. Изоляция выполнена из полиэтилена, отличается меньшим минимальным радиусом изгиба и диапазонами рабочих напряжений. Строительная длина – от 125 метров.
- РПШЭ. В качестве материала изоляции жил и внешней оплетки используется резина. Как следствие – меньшая устойчивость к внешним воздействиям. Сечение жил – до 2,5.
Как следствие – меньшая устойчивость к внешним воздействиям. Сечение жил – до 2,5.Аналоги МКЭШ
Несмотря на похожие свойства аналогов, универсальностью МКЭШ они не обладают. Поэтому от использования кабеля не откажутся еще долгое время, благодаря надежности и качеству его исполнения.
Видео
Кабели: Контрольные и Сигнальные (КВВГ, МКШ, МКЭШ) – CS-CS.Net: Лаборатория Электрошамана
Многожильные сигнальные и контрольные кабели: КВВГ, МКШ, МКЭШ
Этот пост составлен из двух постов: когда-то в 2012 году (21.10.2012) я написал пост про кабели КВВГ, а потом, в 2016 году — отдельно пост-заметку про кабели МКЭШ. В те времена я эти кабели использовал постольку поскольку, и информации было мало.
Сейчас я слил эти посты в один, слил комментарии с двух постов вместе и добавил новые фотки и подробную инфу! А продолжу я эти посты ещё двумя постами — про гибкие силовые кабели и про кабели для RS-485.
Дата поста изменена на 2019 год, чтобы все увидели этот пост и перечитали его. Вставлены ссылки на посты про расключение кнопок управления светом, примеры применения кабелей. Старые фотки от 2012 и 2016 года оставлены по ходу повествования =)
История этих постов уходит корнями в далёкое детство: я очень любил гибкие круглые кабели, в которых много жил и постоянно их искал. Мне не нравились телефонные кабели, так как проводки там были тонкие и неудобные, а любил я кабели с гибкими жилами.
Это всё — лирика! Но где у нас в щитах или электрике квартир/коттеджей нужны кабели с большим числом жил? А для того, чтобы передавать много сигналов в щиты! Вообще, к поиску кабелей с большим числом жил я пришёл тогда, когда мне понадобилось подключать кнопки для импульсных реле и захотелось сделать кабель, в котором одна жила — общая (фаза на кнопки), а остальные жилы — сигналы от этих кнопок (про это сначала почитайте пост про подключение импульсных реле, а потом пост про кнопки для них).
Обычные кабели для электропроводки выпускаются на 2, 3, 4, 5 жил. Складские позиции обычно на 3 и 5 жил. А вот шо делать, когда тебе надо 7 или больше жил? Вот тогда-то на помощь приходят многожильные кабели, у которых можно найти 3, 5, 7, 10, 14 жил (это чаще всего стандартный ряд числа жил). Я захотел поделить их на две группы: силовые и управления, потому что кабели разных марок и типов имеют разный ряд сечений жил. Например, хрен вы найдёте МКШ с жилами на 2,5 квадрата (или он будет дико заказной). С другой стороны кабель КГВВ с жилами на 2,5 или 4 квадрата найти можно!
Поехали разбираться!
1. Типы и терминология жил кабелей. Ещё раз, последний, чтобы никто не запутался.
И разбираться мы сначала будем с мать её терминологией. Честно сказать? За эти годы вы меня с ней достали, поэтому я в последний раз напишу про разницу между «одножильный-многожильный», а потом буду за незнание этого пиздить =)
Одножильный кабель или провод — это значит, что внутри него есть всего один проводник.
Одна штука, одна жила. А многожильный — когда жил (отдельных проводов) внутри — больше одной. То есть, вот ЭТО вот:
Красивый срез кабеля 1х630
Это одножильный кабель. Сечением 1х630 квадратов (это из поста про толстые кабели). А кабель хотя бы в 2х1,5 — из двух жил — это многожильный кабель.
А то, что все называют «одножильным» и «многожильным» правильно называется однопроволочным и многопроволочным. Лучше говорите жаргонно: жёсткая жила и мягкая жила, и не пытайтесь выпендриваться терминами, если не до конца в них разбираетесь =)
2. Многожильные кабели. Нафига они нужны и почему я начал ими пользоваться.
Вернусь к тому, с чего начинал этот пост: зачем нужны кабели с большим числом жил? Где их можно и удобно применять? Давайте подумаем и выпишем разные варианты, объединять которые будет то, что один кабель с большим числом жил всегда будет занимать меньше места, чем несколько кабелей с меньшим числом жил.
Многожильные сигнальные и контрольные кабели: КВВГ, МКШ, МКЭШ (вид сзади)
Во-первых, как кабели управления светом — кнопками для импульсных реле/ПЛК.
Когда мы монтировали огромную квартиру (ссылки на посты: Раз и Два и Три), в которой было по 5 кнопок управления светом в каждой комнате (и ещё и в нескольких местах), то вот там эти кнопки очень удобно завелись на кабель КВВГ 7х1,5: одна жила была общей, а остальные шесть жил шли на 5 кнопок (одна в резерве).
Вот схема разводки с той квартиры:
Схема-пример использования кабеля КВВГ для подключения 5 кнопок
Причём в зависимости от того, как защищается эта линия кнопок внутри щита, кабель можно брать с сечениями на 1,5 квадрата (под автомат на 10А, которым сразу и цепи управления и линии света защищаются), а можно защитить кабель управления клеммой с предохранителем и взять его на 0,5 квадрата.
Во-вторых, такие кабели удобны для подключения всякого оборудования, для которого требуется нестандартное число жил и сечение. Ну хотя бы FAR’овских кранов, у которых пять жил (управление + концевик открытия). Там достаточно кабеля 5х0,75 — но силовые кабели ВВГ выпускаются минимум на 1,5 квадрата.
И если вам не хочется тянуть толстый кабель — поищите его среди КВВГ/МКШ.
Другой пример — фанкойлы (вон из поста про щит на KNX на Пречистенку). На этот фанкойл надо передать питание вентилятора (L питание, L Скорость 1, L Скорость 2, L Скорость 3, N, PE) и управление магистральным клапаном хладогента (L открыть, L закрыть). Изначально проектанты накидали сюда аж три кабеля по 5х2,5 жил (зачем — хер знает), а я уложил это всё в один КВВГ 7х1,5.
В-третьих, хитрое применение кабелей КВВГ я выдумал, когда придумывал проект для управления светом в дачном доме. Там были комнаты, в которых было много групп света, но все эти группы были малонагруженные: вся комната висела на одном автомате на 10А.
Что можно было сделать (про эту фишку я подробно рассказывал в посте про кнопки для импульсных реле)? А сделать магистральный кабель на базе КВВГ таким образом, чтобы упаковать туда фазы после импульсных реле, общий ноль и PE (мы можем это сделать ТОЛЬКО если все эти импульсные реле висят на одном автомате), протащить такой кабель от щита до помещения, а потом там через необслуживаемую распаечную коробку развести его на отдельные кабели 3х1,5 до светильников так, как если бы они из щита такими и пришли.
Такое решение сильно экономит в деньгах и в месте в трассах, которое занимают кабели.
ОЧЕНЬ ВАЖНО!!! Такие извращения, когда в один кабель упаковывается несколько разных сигналов, следует применять только тогда, когда этот кабель целиком отключается одним автоматом в щите. Это диктуется правилами безопасности: весь кабель должен отключаться целиком, не должно быть такого, что часть жил кабеля питается от одного автомата, а часть — от другого (как было в этом гребаном примере).
В-четвёртых, такие кабели бывают экранированными. Поэтому ими удобно подключать разные датчики (температуры или давления — в будущем посте я расскажу про такой щит). В этом случае нам удобно взять гибкий кабель МКЭШ (с экраном) небольшого сечения (на 0,5 или даже на 0,35 кв.мм) и изящно протащить его до датчика.
3. Кабели КВВГ (и их производные). Счёт и обозначение жил кабелей.
Начинаем с кабелей КВВГ. Сейчас есть все их модификации, которые такие же как у силовых кабелей: КВВГ, КВВГнг, КВВГ(А)нг-LS.
Это кабели, которые называются контрольными, потому что у них может быть большое число жил (от 4 до 37 штук). Жилы — однопроволочные (жёсткие), сечения от 0,75 до 2,5 кв.мм. Чаще всего в наличии бывают кабели с жилами на 1,5 квадрата, а найти 0,75 уже тяжелее (по отзывам заказчиков, которым я закладывал такие кабели в проект).
Я отношу этот кабель к силовым, потому что он имеет жёсткие жилы и рассчитан на напряжение до 600 вольт. То есть, гонять по нему 230V и использовать его в стационарной проводке — прям милое дело! И тут как раз нам на руку его однопроволочные жилы: затащил его на клеммы в щите — и не паришься. Ну или воткнул его в контакты кнопок света — и тоже не паришься.
В промке этот кабель любят на всяких подстанциях: ими удобно подключать приводы или измерительные цепи. Где-то у меня валялась фотка щита управления то ли выключателем, то ли разъединителем (то ли ещё чем) — и вот там ясно видны КВВГхи. Если нужно — то такие кабели выпускаются ещё и с экранированием (обозначение «КВВГЭ«).
Первое, с чем я столкнулся, когда купил КВВГ для своего первого проекта — это то, что у него совсем другая логика обозначения жил. В обычных силовых кабелях (на 3 и 5 жил) жилы всегда обозначаются цветом: или вся жила красится, или на ней делается цветная полоска. С этим всё понятно: этого требует стандарт на силовые кабели — там надо чётко определять, где фазы (фаза), где ноль и где PE.
А вот во всех контрольных или монтажных кабелях совсем другая система обозначений! Я сейчас про неё расскажу! Вот вам фотка двух кабелей КВВГ. У одного жилы разноцветные (и вы могли бы ожидать именно этого), а у другого — якобы ошибка, всего две цветные жилы, а остальные белые и прозванивай их как хочешь.
Кабели КВВГ и КВВГ-нг 7×1.5 кв.мм
Ошибка? Нет! Это не ошибка! И не происки заводов или каких-нить успешных менеджеров. И даже не махинации вида «во, осталось дохрена белого провода, ща мы его весь на КВВГ спустим, похер, прозвонят как-нибудь»… =) Причём всё это вообще зависит от завода и даже от партии кабеля.
Некоторые заводы всегда делают цветные жилы, а некоторые то херачат цветные + белые, а то цветные + красные или ещё хрен какие (особенный треш твоорится с цветами у МКШ).
Это всё-таки не ошибка — а специальная система обозначений жил! И любой монтажник этот самый КВВГ с белыми жилами расключит и даже ничего не удивится! Вот помните многопарные кабели типа «Витая пара»? Там каждая пара имела свой цвет, а группы пар тоже имели свой цвет. А цвет обозначал порядковый номер пары или группы пар. Надо было помнить пять цветов — и мы могли точно определить номера пар и групп.
А в многожильных кабелях типа КВВГ, МКШ/МКЭШ (и забегая вперёд — кабелях типа КГВВ, РПШ) тоже есть счёт: жилы считаются по кругу! Поэтому нам надо всего лишь знать начало и направление круга — и для этого достаточно двух цветных жил в кабеле!
Давайте разберём простой пример на тех двух кабелях из фотки выше (от 2012 года). Смотрите на левый кабель на срезе:
Вид среза кабелей КВВГ и КВВГ-нг
Видите, как расположены жилы? Есть внешний круг из шести штук и одна жила в центре.
Вот берём и считаем по кругу в любом направдении, какое нам нравится. Например, так:
- Красный = первая;
- Первый белый после красного = вторая;
- Второй белый = третья;
- Третий белый = четвёртая;
- Четвёртый белый = пятая;
- Синий = шестая.
Ну а центральная — седьмая, она в центре и легко находится. Считать так можно хоть по часовой, хоть против часовой стрелке. А если в кабеле будет больше чем семь жил, то таких кругов будет несколько — они будут вложены друг в друга.
Зацените новую фотку. Слева на ней КВВГнг 10х1,5. Тут видны два круга: восемь штук снаружи и две в центре. Считаем так же: зелёная, жёлтая и пошли по часовой. А справа — кабель другого завода (7х1,5), в котором с завода все жилы сразу цветные.
Кабели КВВГ на 7 и 10 жил разных заводов (счёт жил кабеля)
Не ждите стандартных цветов: здесь важен просто номер жилы, а не PE или L/N, потому что кабель предполагается использовать как контрольный.
Поэтому когда вы его монтируете, вам надо пометить жилы таким образом, чтобы другие монтажники могли после вас в них разобраться.
Для пометок можно использовать бирки, цветные термоусадки или чёрточки на жилах (если они белые — то чёрным маркером): чёрточка ставится по номеру жилы (такой способ использовали в старые времена). Вот примерчик на том же кабеле в десять жил:
Пример маркировки жил кабеля чёрточками
Ну а совсем близко от себя вы можете встретить кабели КВВГ в подключении светофоров! =) Вот я в 2012ом году фоткал временное подключение светофора на Шоссе Энтузиастов:
Применение кабеля КВВГ в светофорах
Народ тут атжог на WAGO — сращивал несколько КВВГ между собой, потому что в этот момент там перестраивали переходы и временно переносили светофоры.
Применение кабеля КВВГ в светофорах
4. Кабели типа МКШ/МКЭШ и их применение.
Теперь переходим к кабелям МКШ/МКЭШ (экранированные). Они у нас значатся как межблочные монтажные, но их охрененно применять как кабели для подключения всяких хреновин с небольшими токами.
У МКШ/МКЭШ не будет больших сечений (максимум около 0,75..1,5 кв.мм), зато есть более мелкие, чем у КВВГ. Например на 0,35 и 0,5 кв.мм. Число жил — до 14ти штук. Рабочее напряжение — до 500 вольт (то есть, гонять сетевое 230V можно легко и без проблем). Жилы — гибкие (многопроволочные).
Самое главное их достоинство — гибкость. Из такого кабеля можно сделать какой-нить шлейфик управления для домашних поделок или какой-то техники, подключить датчики или какие-нибудь сервоприводы: кабель же можно взять небольшого сечения, и он будет небольшого диаметра, а гибкие жилы можно вообще облудить и припаять.
Как только я стал уходить с обычных импульсных реле, которые я защищал автоматом на 10А и использовал из-за этого кабели на 1,5 кв.мм, на ПЛК и Logo, то я стал использовать кабели типа МКШ для линий кнопок света, чтобы эти кабели занимали меньше места в кабельных трассах.
Так как кабели имеют гибкие жилы, то если мы втыкаем их в пружинные контакты кнопок/выключателей, то эти жилы надо обжать наконечниками НШВИ (для UNICA) или НШВ (без юбочек) для тех серий выключателей и кнопок, куда НШВИ из-за своей юбочки не довлазят.
Применение кабелей МКШ для расключения кнопок управления светом по квартире (через импульсные реле / ПЛК / Logo)
С цветами у МКШ ещё большее раздолбайство и трешак, чем у КВВГ. Вот зацените три штуки кабелей. Все на пять жил, но цвета совсем разные =))
Кабели МКШ 5х0,5..0,75 и разные по цвету жилы (это нормально)
Но правило подсчёта жил кабелей — то же самое. Вот тут на срезе это хорошо можно увидеть. Снова берём последовательность, например, по часовой стрелке — и панеслась: чёрный, синий, далее…; жёлтый, зелёный, далее…; белый, жёлтый, далее…
Счёт проводов в кабелях МКШ/МКЭШ/КВВГ и прочих подобных
Мы монтировали один щит, кабели под который надо было найти срочно — их пришлось собирать разных партий и разных заводов из наличия. Так вот один раз (я такого никогда не видел) мне попался МКШ, в котором жилы имели свивку в пары и по этим парам их и надо было определять:
Интересный кабель МКШ/МКЭШ, в котором жилы скручены попарно
Кабели МКЭШ точно такие же как и МКШ, но с экраном вокруг кабеля.
То есть по ним можно передавать чувствительные сигналы. Или наоборот — делать так, чтобы сигналы из этого кабеля не создавали помех другим. Ну, конечно же, экран не панацея от всего подряд. Мне вон ща на мыло чувак написал о том, как ему КВВГЭ для управления сервозадвижкой экранировать от насоса с напряжением в 6 кВ. Блин, да никак. Разносить кабели и пиздец… =)
Вот образцы кабелей МКЭШ с разным числом жил и партий (опять же напоминаю, что цвета жил всегда отличаются и вон — некоторые заводы делают разноцветные жилы).
Кабели МКЭШ (экранированые), аналогичные кабелям МКШ
В щите котельной в Папушево, про который я расскажу в будущих постах, я использовал МКЭШ для датчиков температуры и давления по котельной. Эти датчики имели контакт экрана или PE, и со стороны датчиков я подключал экран МКЭШ к этим контактам.
А со стороны щита разделал МКЭШ таким вот образом: выпустил экраны назад и надел на это место термоусадку. Потом я подключил эти экраны на клеммы PE, которые специально для этого поставил в щит.
Вывод экрана кабелей МКЭШ внутри щита при подключении
В 2016 году я собирал щит на ОВЕНе, и там у меня возникла задачка прокинуть измерения параметров сети через место в щите, в котором навалом сигналов управления 0..10V с ПЛК. Я подумал — и купил МЭКШ 10х0,75. Сейчас вставлю кусочек того поста.
Кабель МКЭШ 10×0,75
Решил я по приколу заморочиться. Собираю я, значит тот самый щит на ОВЕНе, про который уже упоминал — как я там всякие монтажные хитрости применял — и в этом щите у меня есть небольшой блок клемм, на который выведены сигналы с ввода сети и с трансформаторов тока. Чтобы ПЛК мог получать данные о потреблении и чего-нибудь с ними делать. Но ввод сети у меня находится сверху щита. А ПЛК — снизу. И ещё рядом с этим модулем ввода параметров сети (так называется штуковина, которая всё меряет и по RS-485 в ПЛК отдаёт) стоит модуль ввода температур.
Ну и как-то стало мне скучно тащить пучок измерительных хвостов через весь щит вместе со всякими сигнальными.
И стал я думать, как аудиофил — может экранировать чем-то? Или жгут какой выдумать? А потом стал искать какой-нибудь кабель, который мог бы мне подойти: иметь 10 жил, экран и быть рассчитан на сетевое напряжение. Все слаботочные провода и кабели я отмёл — там рабочее напряжение не то. КВВГ отмёл, потому что уж очень толстый на 10 жил и ещё и моножильный, а мне хотелось красивые гибкие проводки иметь. И нашёл — МКЭШ. Взял МКЭШ 10×0,75. Диаметр он имеет около 11 мм, и по всем документам расчитан на 500 вольт аж до 400 Гц. Что все мои запасы измериловки покрывает с огромным запасом!
Сегодня сгонял в «Электромонтаж», купил там кусок в 4 метра и начал с ним развлекаться. Срезал, зачистил, посмотрел как он устроен. Экран там сделан очень хорошо — честной оплёткой как в советском коаксиале типа РК-75, а не какой-нибудь фольгой. Провода внутри имеют адскую изоляцию, и наружняя оболочка тоже.
Кабель МКЭШ 10×0,75 (вид сзади)
Фотка тут плохая, но мы снова видим два круга из жил.
Каждый круг имеет две цветные жилы (тут красная и жёлтая), и снова всё считаем по кругу.
Разделал я его хитро. Расплёл весь экран, скрутил его проволочки, одел их в тонкую термоусадку, а потом прессанул на неё наконечник ТМЛ. А после этого весь хвост кабеля одел в ещё одну термоусадку. В итоге я закрепил его около своего блока клемм для измерений:
Кабель МКЭШ 10×0,75 и щит автоматики (контроль ввода сети)
А в нижнюю часть щита я опустил его внутри WR-профиля: так как это кабель, а не отдельные проводочки, то мы его можем в металл уложить так, как будто он в металлическом лотке проходит.
Кабель МКЭШ 10×0,75 и его прокладка за WR-Рамой
Около измерительного модуля я его вывел в самом-самом низу перфокороба — он не помешает всяким мелким проводам в нём проходить. А дальше я его доподключу тогда, когда буду маркировку печатать на провода, потому что сам кабель тоже надо будет прозванивать и маркировать.
Кабель МКЭШ 10×0,75 и модуль ввода параметров сети ОВЕН МЭ110-220.
3М
Вот такое вот небольшое открытие. Кабель мне понравился и обрадовал! Если не найду ничего тоньше по диаметру — то куплю его 2х0,5 и разведу им аналоговые сигналы 0..10V.
…а наглая кошара начала жрать образец кабеля. Очень её часть медного экрана пропёрла.
Кабель МКЭШ и наглая кошара
Нажралась и задрыхла, сволочь. А потом опять небось блеванёт =) Задолбала она! =)
Кабель МКЭШ и наглая кошара
Дополнение от 2019 про кошару. Эта ТВАРЬ обгрызла второй кошке все усы, зассала и заблевала всё что можно, потом сожрала тапки, а потом сожрала кусок ПОДОДЕЯЛЬНИКА!!! Причём он так нормально ей зашёл — нигде никаких блевочков, полная тишь и гладь.
Кошка сожрала часть пододеяльника!
После этого её окрестили супер-офтальмусом и отдали туда же, откудова взяли — пускай другие дураки с ней возятся. Не заводите никогда ебанутых кошек! Если хотите — я как-нить ещё через N или M лет выложу на ЮТубчик нарезку про этого офтальмуса, мать её!
На этом — всё! В следующих постах (выпущу через пару дней) расскажу про многожильные силовые кабели и кабели для RS-485.
Mortal Kombat X Guest Персонаж
От: Evil DeadКостюм: его внешний вид в Evil Dead II, к которому у него есть бензопила для правой руки и кобура стрелы за спиной
Варианты:
— Книга
— Отличный
— Атакующий
Рентгеновский прием:
Эш пронзает своего противника бензопилой в груди, ломая несколько ребер и грудину. Эш вынимает бензопилу из груди своего противника, берет свою стрелу и стреляет ему / ей в лицо, сильно ломая череп и заставляя их упасть на землю.
Fatalities:
Swallow This: Эш набирает обороты своей бензопилой, отрубая им правую руку, затем левую ногу, заставляя их терять равновесие и падать на землю. Подойдя к противнику, Эш прижимает ногу к его шее, сует ему в рот свою стрелу и говорит: «Проглоти это», а затем разносит им голову на куски.
Портал смерти: Эш убирает ухмылку Некрономикона и произносит песнь, в которой портал появляется позади противника и зло Некрономикона в физической форме (также известное фанатам как «Гнилая голова яблока»), и оно берет противника за руки и ноги, когда Эш убегает и тащит противника в портал, прежде чем из него вырывается огромный гейзер крови, прежде чем он исчезает.
Жестокость:
Нарезка (все варианты): Эш рассекает своего противника пополам своей бензопилой.
Парень с ружьем (все варианты): Эш вытаскивает свою стрелу и разносит голову противника на множество частей.
Смерть топором (Книжная вариация): Эш достает Некрономикон и произносит заклинание, при котором появляется мертвец, наносит удар и убивает противника топором. Мертвец исчезает, и противник стоит на коленях мертвым, а топор пронзает его грудь.
Портал отстой (Книжная вариация): Эш достает Некрономикон и произносит заклинание, портал появляется под противником. Противник падает в портал, и из него вырывается большой гейзер крови.
Oh So Killer (Отличная вариация): Эш выполняет свой рентгеновский прием, но вместо того, чтобы сломать их череп и заставить их упасть на землю, он разносит их головы на куски своей стрелой.
Axing a Question (Вариант атакующего): Эш вынимает свой топор и пронзает им голову противника, убивая его.
Brutality Win Quotes:
«Слава королю!» (говорит это только женским персонажам, кроме Д’Вора)
«Я ухожу отсюда!»
«Отличный!»
«Работай над своей целью!»
Win Pose:
Эш вращает своей стрелой, убирает ее и с улыбкой говорит: «Отлично!»
Боевые вступления:
Эш Уильямс: Что ты, мертвец?
Чужой: (шипит)
Чужой: (Падает сверху и вытягивает клинок)
Эш Вильямс: Приготовься, инопланетянин.
Эш Уильямс: Бо Рай Чо.
Бо Рай Чо: У вас есть шанс против меня, мистер Уильямс?
Эш Уильямс: Я могу это доказать.
Эш Уильямс: Бо Рай Чо.
Бо Рай Чо: Испытание, прежде чем я тебе доверяю.
Эш Уильямс: Серьезно ?!
Бо Рай Чо: Что ты делаешь?
Эш Уильямс: Райден рассказал мне о тебе.
Бо Рай Чо: Докажи, что сможешь победить меня.
Эш Уильямс: Ваши родители когда-нибудь учили вас манерам?
Кэсси Кейдж: Почему тебе так любопытно?
Эш Уильямс: Твой отец был тупицей до твоего рождения.
Эш Уильямс: Кэсси Кейдж.
Кэсси Кейдж: Тебе понадобится больше, чем дробовик и бензопила.
Эш Уильямс: Как бы то ни было, я тебя поймаю.
Кэсси Кейдж: Эш Уильямс.
Эш Уильямс: Я готов, Кэсси.
Кэсси Кейдж: Тебе лучше приготовиться.
Эш Уильямс: Кто-нибудь видел это раньше?
Д’Вора: Я не то, что ты думаешь, незнакомец.
Эш Уильямс: Мне не нужно, потому что я убью тебя.
Д’Вора: Объяснись.
Эш Уильямс: Вашим детям это не понравится.
Д’Вора: Если вы попытаетесь, у вас ничего не получится.
Эш Уильямс: Эрмак.
Эрмак: Твоя душа будет принадлежать нам.
Эш Уильямс: Этого не случится.
Ермак: Ясень.
Эш Уильямс: Я раньше сталкивался со многими злодеями вроде тебя.
Ермак: Докажи.
Эш Уильямс: Мать-ублюдок.
Эррон Блэк: Сейчас он включен.
Эш Вильямс: Я вышибу тебе мозги за считанные секунды!
Эррон Блэк: Мистер Уильямс.
Эш Уильямс: Что тебе нужно, стрелок?
Эррон Блэк: Я хочу показать вам свое оружие.
Эш Уильямс: Ферра и Торр.
Ферра / Торр: Торр сказал, что ты плохой человек.
Эш Уильямс: Поправка, Торр тупица.
Ферра / Торр: Пепельный человек.
Эш Уильямс: Вы имеете в виду Эша Уильямса?
Ферра / Торр: Хорошо, Торр, давай сделаем это.
Эш Уильямс: Я никогда не буду служить Шокану.
Горо: Шокан опаснее вашего оружия.
Эш Уильямс: Какого хрена.
Горо: Вы бросаете мне вызов?
Эш Уильямс: Я не боюсь тебя.
Горо: Тогда давайте начнем.
Горо: Вы бросаете мне вызов?
Эш Уильямс: Я не боюсь тебя.
Горо: Докажи.
Эш Уильямс: У меня нет времени на свидания, Джеки.
Джеки Бриггс: Какого черта ты вообще меня пригласил?
Эш Уильямс: Разве вы уже не встречаетесь с Сираи Рю?
Эш Уильямс: Жаклин.
Джеки Бриггс: Я тот, с кем ты не хочешь связываться, Эш.
Эш Уильямс: Я понял.
Джеки Бриггс: Не сейчас.
Эш Уильямс: Ты не хочешь схватить меня, потому что боишься бензопил?
Джеки Бриггс: Солдаты не используют бензопилы.
Эш Уильямс: Я давно этого ждал.
Джейсон: (вынимает нож, вставленный в шею)
Джейсон: (Вытаскивает мачете из мертвой девушки, которую он затащил)
Эш Уильямс: Я не в ужасе от тебя.
Эш Уильямс: Отец Джеки, верно?
Джакс: В последнее время проводите время с дочерью?
Эш Уильямс: Она не знает, как мне доверять!
Джакс: Вы здесь.
Эш Уильямс: Джакс, твои руки могут тебе помочь?
Jax: Я могу показать вам это сейчас!
Эш Уильямс: Джонни Кейдж.
Джонни Кейдж: Тебе это не понравится.
Эш Уильямс: Только если бы я был беззащитен.
Джонни Кейдж: Что случилось с твоей бензопилой?
Эш Уильямс: Мне пришлось отрезать себе руку, когда она была одержима!
Джонни Кейдж: Ну, это … можно устроить.
Эш Уильямс: Кано.
Кано: Какая у тебя игра?
Эш Уильямс: Что значит «игра»?
Эш Уильямс: Разве тебе не сидеть в тюрьме?
Кано: Меня это устраивает.
Эш Уильямс: Это хорошее место для злых сукиных сыновей вроде тебя.
Кано: Ясень.
Эш Уильямс: злейший враг Сони.
Кано: Это твои похороны.
Эш Уильямс: Я не использую катаны, Кенши.
Кенши: Сенто тебя не подбодрит.
Эш Уильямс: Моя стрела может оторвать лезвия.
Кенши: Начнем?
Эш Уильямс: Я не боюсь тебя.
Кенши: Докажите, что это не так, мистер Уильямс.
Эш Уильямс: сука Лю Канга.
Китана: Не испытывай мою ярость.
Эш Уильямс: Так ты холост или как?
Китана: Эш Уильямс.
Эш Уильямс: Ваши поклонники не очень распространены!
Китана: Позвольте мне показать, на что способны мои фанаты.
Эш Уильямс: Император Внешнего мира.
Котал Кан: Говори, когда с тобой разговаривают.
Эш Уильямс: В отличие от вас, я по долгу службы.
Котал Кан: В вашей книге есть силы.
Эш Уильямс: Это не рождественский подарок для вас.
Котал Кан: Вы выбрали смерть.
Котал Кан: Это ты.
Эш Уильямс: Вы и ваши люди держитесь подальше от Земного Царства.
Котал Кан: Готовьтесь к смерти!
Эш Уильямс: Кунг Джин.
Кунг Джин: У тебя нет друзей?
Эш Уильямс: Я сам справлялся со многими ситуациями!
Эш Уильямс: вор.
Кунг Джин (костюм тени): Я тоже двоюродный брат Кунг Лао.
Эш Уильямс: Ну, это можно устроить.
Кунг Джин: Что происходит, Эш?
Эш Уильямс: Я буду сражаться в одиночку.
Кунг Джин: Ну что ж, начнем, мистер У.
Эш Уильямс: Сколько была эта шляпа?
Кунг Лао: Почему вы так думаете?
Эш Уильямс: Его разрезают пополам.
Кунг Лао: Эш Уильямс.
Эш Уильямс: Где Лю Кан?
Кунг Лао: Он мне не нужен. Я сам справлюсь.
Кунг Лао (Ревенант): Эш Уильямс.
Эш Уильямс: Против кого-то, кто не доверяет Райдену.
Кунг Лао (Ревенант): Твоя голова будет впереди меня.
Кунг Лао (Ревенант): Чего мы ждем?
Эш Вильямс: Прекрати, Кунг Лао.
Кунг Лао (Ревенант): Я не слушаю кретинов вроде тебя.
Эш Уильямс: Это ты!
Кожаное Лицо: (Рычит)
Кожаное Лицо: (Поднимает и увеличивает обороты бензопилы)
Эш Уильямс: Сколько стоил этот сосунок?
Эш Уильямс: Говорят, ты чемпион.
Лю Кан: Они не ошибаются.
Эш Уильямс: Вот кое-что, чего вы, вероятно, никогда не видели.
Эш Уильямс: Ладно, хватит, Лю Канг.
Лю Кан (Ревенант): Лю Канга больше нет.
Эш Уильямс: Не в мои часы.
Лю Кан: Время пришло.
Эш Уильямс: Ты готов к этому, Лю?
Лю Кан: Я могу сражаться с кем угодно.
Лю Кан: Вы меня знаете?
Эш Уильямс: ты чемпион по смертельной битве.
Лю Кан: Вы правильно поняли, теперь давайте начнем.
Лю Кан (Ревенант): Ты.
Эш Уильямс: Преодолей себя, ревенант.
Лю Кан (Ревенант): Я не торгуюсь с идиотами.
Эш Уильямс: Китана?
Милина: Я Милина.
Эш Уильямс: А я парень с пистолетом.
Милина: Кто беспокоит императрицу?
Эш Уильямс: Что подумает Котал Кан?
Милина: У меня другие планы.
Эш Уильямс: Ты откуда?
Хищник: (Рев)
Хищник: (сканирование с использованием тепловизора / ночного видения)
Эш Уильямс: Давайте сражаться.
Эш Уильямс: Куан Чи!
Куан Чи: Думаешь, твоя книжка меня остановит?
Эш Уильямс: У меня для вас есть больше, чем просто книга.
Куан Чи: Я слышал, вы нашли интересную книгу.
Эш Уильямс: Черт возьми, я дам тебе это.
Куан Чи: Хорошо.
Эш Уильямс: Помоги мне вернуться домой, Райден.
Райден: Я сделаю все, что смогу, Эш.
Эш Уильямс: Это означает, что вам нужно перестать упорствовать в этом.
Райден: Ваша книга хранит силы мертвецов.
Эш Уильямс: И мертвецов побьют тебя, как и я.
Райден: Но могут ли они встретиться с богом?
Райден: Как я и подозревал.
Эш Уильямс: И вот я, бог грома.
Райден: Все, что вы здесь найдете, — это неприятности.
Эш Уильямс: Ешьте стручковую фасоль в последнее время?
Рептилия: Уважай меня, человек!
Эш Уильямс: Какого хрена.
Рептилия: Говори, незнакомец.
Эш Вильямс: Убирайся с моей дороги, рептилоид!
Рептилия: Если ты провоцируешь меня, тебе оторвут голову.
Эш Уильямс: Скорпион.
Скорпион: Приготовься.
Эш Уильямс: Тебе понравится моя стрела.
Скорпион: глупый.
Эш Уильямс: Я пытаюсь найти дорогу обратно в Земное Царство.
Scorpion: К сожалению, никто вам не поможет.
Эш Вильямс: демонический кусок дерьма.
Шиннок: Вы меня будете уважать.
Эш Уильямс: Почему бы не лизнуть анус Куан Чи?
Шиннок: Кто посмеет?
Эш Вильямс: А, Шиннок?
Шиннок: Совершенно верно.
Шиннок: Ясень.
Эш Уильямс: Ты злой сукин сын.
Шиннок: Ничто не может тебя подготовить для меня.
Эш Уильямс: Я не присоединяюсь к спецназу, Соня.
Соня Блейд: Я даже не собиралась тебя об этом спрашивать.
Эш Уильямс: Не могли бы вы попросить меня надрать вам задницу?
Соня Блейд: Откуда ты, Эш?
Эш Уильямс: Царство Земли, как и вы и ваша семья.
Соня Блейд: Хорошо.
Эш Уильямс: Саб-Зиро.
Саб-Зиро: Вы не знаете половину Лин Куэя.
Эш Уильямс: Меня действительно не волнует, теперь давайте бороться.
Sub-Zero: Вы прибыли.
Эш Уильямс: Я могу помочь тебе сразиться за Лин Куэй, Саб-Зиро.
Саб-Зиро: Давай сразимся, прежде чем я тебе доверяю!
Саб-Зиро (Ревенант): Ты.
Эш Уильямс: Что подумает о тебе твоя мама?
Sub-Zero (Revenant): Серьезная ошибка в суждениях!
Эш Уильямс: Твоя мать ссорится с тех пор, как ссорится твой отец?
Такеда: Моя мать умерла.
Эш Уильямс: Мне тебя жаль, малыш.
Эш Уильямс: Такеда.
Такеда: Я воин Сирай Рю.
Эш Уильямс: Вас зовут Такеда, потому что в детстве вас кормили тако?
Такеда: Это может немного повредить.
Эш Уильямс: Меня устраивает.
Такеда: Это не то, что вы думаете.
Эш Уильямс: Таня.
Таня: А мы?
Эш Уильямс: Вы согласны с Милиной, так что да.
Таня: Говори, пока можешь.
Эш Уильямс: Я хороший парень с ружьем … и бензопилой.
Таня: Разведи свой бизнес в другом месте.
Эш Уильямс: Тремор.
Tremor: Я смеюсь над вашим оружием.
Эш Уильямс: Но в отличие от тебя я хороший парень.
Tremor: Я надеялся, что мы встретимся.
Эш Уильямс: И вот я …
Тремор: Пора умирать.
Эш Уильямс: сукин сын-робот!
Триборг: Готовься к смерти, Эш Уильямс.
Эш Уильямс: Приходите, возьмите!
Эш Уильямс: сукин сын-робот!
Триборг: Ваши игрушки не могут причинить мне вреда.
Эш Уильямс: Думаю, мы еще посмотрим!
Триборг: Я Триборг, человек.
Эш Уильямс: Давай, вредитель Лин Куэй.
Триборг: Я приношу больше, чем ты можешь справиться.
Триборг: Твоя бензопила…
Эш Уильямс: Мне пришлось отрезать ее, когда она была одержима.
Триборг: Приготовьтесь к удалению.
Триборг: Ваша бензопила…
Эш Уильямс: Мне пришлось отрезать ее, когда она была одержима.
Triborg: Большего я не жду.
Mirror Intros:
Эш Уильямс: Как это возможно?
Эш Уильямс: Я пытаюсь найти дорогу домой.
Эш Уильямс: Не в мои часы!
Эш Уильямс: Что ты? Ты меня?
Эш Уильямс: Я плохой Эш, а ты хороший Эш!
Эш Уильямс: Хорошо, плохо, я парень с пистолетом.
Эш Вильямс: Ты что, мертвец?
Эш Уильямс: Я могу задать вам тот же вопрос.
Эш Уильямс: Хорошо, давайте перейдем к делу.
АШ-26 / М МК 6м
Модель ASH-26 производства Schleicher — это высокоэффективный параплан открытого класса (18 м).Мы в ICARE очень гордятся тем, что предлагают здесь супер-масштабное воспроизведение (1: 3) эта очень высокая производительность планер.
Никогда не летал на таком большом планере, вы получите незабываемые впечатления от полета с этим высокопроизводительным парапланом и удивлен, насколько послушно этот планер в воздухе, настоящий исполнитель. Это позволит вам исследовать все возможности парения, от плавного изящного термического полета до вкуса легкого высшего пилотажа. Его выдающееся поведение делает его отличным кандидатом на удивительные дистанции для бега по пересеченной местности. летающий.И снова: абсолютный взлет!
Этот планер идет полностью построен и готов к установке радио. Всего несколько часов обязательно, прежде чем идти в поле. Формованные крылья сделаны из карбона и Кевлар компоненты, усилитель из углеродного волокна и стекловолокна проходит через центр крыльев. Крылья поставляются с двумя комплектами формованных законцовок. Воздушные тормоза установлен и готов к подключению с помощью мини сервопривода. Элероны и откидные створки готовы к подключению.Высота Глянцевый, покрытый гелем Фюзеляж из стекловолокна имеет несущие трубы стыковки крыла, руль направления и установлен лифт. В кабине есть все основные компоненты, такие как приборные грибы, сиденья, подголовники сделаны, это самая детализированная кабина из когда-либо созданных. Навес открывается на переднюю вроде в полный размер. Посадочное убирающееся колесо поставляется с установленными тормозами и готово к работе, нравится буксирный выпуск. Комплект завершается небольшой упаковкой оборудования и краткими инструкциями по сборке. Если вы хотите рискнуть большие планеры этот ASH-26 просто необходим!
В случае особого желания устанавливаются водопроводные балласты, 2 x 1,25 л на выходе радиоуправляемый, только в литом исполнении.
Шасси с тормозом. Кабина с начинкой и покраской приборная доска. Посадка выдвижная колесо в комплекте с тормозами установлено и готово к работе, как на буксировке выпуск. Небольшой аппаратный пакет и краткие инструкции по сборке комплектация комплекта.
Мы, конечно, также предлагаем самозапускающийся ASH-26M , он будет поставляться со стандартным 18-дюймовым или, по желанию, с блоком 20-22 дюймов и потребует 24-30 ячеек.Так и будет легко оторваться от земли и дать вам минимум три полных высоты запускает.
Радиоприемник: два микро сервопривода для элеронов, два для закрылков и два дополнительных сервопривода для воздушных тормозов. Четыре обычных сервопривода для руля высоты, руля и втягивания. Могут быть установлены дополнительные сервоприводы для аэродрома и водяного балласта.
Сервобоксы Molded Wings
Готов для MPX Servo Super FL BB. | |
| Готов для MPX боксов # 85079 (размер 50 x 46 x 16 мм) для сервоприводов Micro digi и Micro 3 BB. |
Шасси шасси
Нажмите для увеличения | |
Версия Поставка (нажмите, чтобы увеличить)
Фотогалерея (нажмите для увеличения)
АШ-26 , 6 м,
Цельнолитой комплект ARF super scale, вариант из 4 частей, цена: запрос
по действующим ценам
Водяной балласт (опционально), цена 239.00 $
Планер для самостоятельного запуска АШ-26М (6 м) RTF, цена :
запрос цитаты!
Метод характеристик
Метод характеристикМетод характеристик с приложениями к законам о сохранении
Скотт А. Сарра (электронная почта)
Маршалл Университет
Аннотация
В этой статье и сопровождающем ее апплете я представляю метод характеристик для решения уравнений в частных производных первого порядка (PDE).Во-первых, метод характеристик используется для решения первого порядка линейные PDE. Затем я применяю этот метод к нелинейному проблема, пример закона сохранения , и я обсуждаю, почему метод может не работать из-за нелинейных задач. Я исследую трудности, которые появляются в нелинейном случае, и я ввожу математические разрешения этих проблем. Концепции, относящиеся к решениям нелинейных гиперболических законы сохранения вводятся и исследуются графически.Однако подробно объяснения таких концепций могут занять целые учебники, а концепции не рассматриваются подробно или строго в этой короткой статье. Включаю Ссылки на более подробный материал.
Целевая аудитория
Этот материал подходит для студентов бакалавриата класс дифференциальных уравнений в частных производных, а также для бакалавриата (или магистратуры) студенты, изучающие математику или другие науки, которые хотят краткое и графическое введение в решения нелинейных гиперболических законов сохранения или к методу характеристик для гиперболических частных производных первого порядка уравнения.
Содержание
1 — Метод характеристик
1.1 — Общая стратегия
2 — Особый случай: b ( x , t ) = 1 и c ( x , t ) = 0
2.1 — Уравнение адвекции с постоянным коэффициентом
2.2 — Уравнение адвекции с переменным коэффициентом
3 — Законы о сохранении
3.1 — Уравнение невязкого Бюргерса
3.2 — Численные методы для законов сохранения
3.3 — Примеры задач уравнения Невязкого Бюргерса
3.3.1 — Задача Римана — шок
3.3.2 — Задача Римана — разрежение
3.3.3 — Синус
3.3.4 — N волна
3.3.5 — Горбинка одногорбая
4 — Апплет Shock
5 — Литература и ссылки
Примечание: Версия этой статьи для печати
(все на одной странице браузера), щелкните здесь.
Классификация микропроцессоров по характеристикам
Микропроцессор можно классифицировать по многим параметрам. Здесь мы обсуждаем классификацию микропроцессора на основе характеристик.
Микропроцессоры делятся на три категории. Это следующие:
Классификация микропроцессоров
- RISC-процессоры
- Процессоры CISC
- Специальные процессоры.
RISC-процессоров
RISC — это аббревиатура от компьютера с сокращенным набором команд.Концепция процессора RISC подразумевает попытку сократить время выполнения за счет упрощения набора команд компьютера.
Основные характеристики процессоров RISC:
- Сравнительно немного инструкций
- Относительно немного режимов адресации
- Доступ к памяти ограничен инструкциями по загрузке и сохранению
- Все операции выполняются в регистрах CPU
- Все операции выполняются в регистрах CPU
- Формат инструкций фиксированной длины, легко декодируемый
- Одноцикловое выполнение инструкции
- Проводное, а не микропрограммное управление.
Некоторые архитектурные особенности RISC:
- Относительно большое количество регистров в блоке обработки
- Использование перекрывающихся окон регистров для ускорения процедуры, вызова и возврата
- Эффективный конвейер команд
- Поддержка компилятора для эффективного перевода программ на языке высокого уровня в программы на машинном языке.
Некоторые популярные процессоры RISC:
- Питание ПК: 601, 604, 615, 620
- Дек Альфа: 210642, 211066, 21068, 21164
- MIPS: TS (R10000) RISC-процессор
- PA-RISC: HP 7100LC
Процессор CISC
CISC — это аббревиатура от компьютера со сложным набором команд.Основные характеристики процессоров CISC:
- Огромная инструкция
- Некоторые инструкции, выполняющие специализированные задачи
- Разнообразие режимов адресации
- Форматы команд переменной длины
- Инструкции, управляющие управлением
- Для выполнения одной инструкции может потребоваться несколько циклов.
Примеры: Семейство Intel x86: Motorola 680000, 68020, 68030, 68030, 68040 и т. Д.
На много лет.Intel — единственный крупный поставщик процессоров x86 с несколькими авторизованными и контролируемыми альтернативными источниками. Сегодня большое количество компаний предлагают совместимые процессоры без помощи Intel. Их:
- Процессоры AMD (Advanced Micro Device)
- Процессоры Cyrix
- Процессоры Texas Instruments (TI)
- процессоров NexGen.
Все микропроцессоры CISC, на которых выполняется программное обеспечение ПК, были заимствованы из ранних архитектур Intel 8086 или x86.Сегодня Intel контролирует разработку микропроцессоров CISC, а другие отрасли производят Intel-совместимые процессоры.
Intel представила в 1993 году новый процессор под названием Pentium. С этим процессором Intel открыла новую эру технологий. День ото дня к процессору добавляются новые функции, и в результате появляются новые высокоразвитые процессоры. Некоторые из них:
PentiumPro: Это оптимизированный процессор для реализации высокопроизводительного сетевого сервера.
Pentium III: Это новейший процессор Intel на рынке, который поддерживает как технологию Pentium Pro, так и технологию MMX (мультимедийное расширение). Новая система PIII дает очень хорошее сочетание цены, производительности и графических приложений.
Специальные процессоры
Есть несколько других процессоров, которые используются для специальных целей. Некоторые из этих процессоров кратко описаны ниже.
Сопроцессор
Сопроцессор — это микропроцессор, но, в отличие от микропроцессора общего назначения, он предназначен для выполнения своей конкретной функции в качестве целевого устройства.
Поскольку сопроцессор разработан для определенной цели, он может выполнять свою конкретную функцию во много раз быстрее, чем обычный универсальный процессор, он может выполнять свою конкретную функцию во много раз быстрее, чем обычный микропроцессор общего назначения. Самый известный сопроцессор — это математический сопроцессор.
До появления микропроцессора 486DX математический сопроцессор был отдельным чипом. Но микропроцессоры 486DX и Pentium имеют математический сопроцессор, интегрированный в тот же чип, что и микропроцессор.Математические сопроцессоры Intel:
- 8087-используется с 8086
- 80287 — используется с 80286
- 80387 — используется с 80386.
Cyrix и Weitek также продают математические сопроцессоры.
Процессор ввода / вывода
Один из самых важных типов процессоров в процессорах ввода-вывода. У процессора ввода-вывода есть собственная локальная память. С помощью этой архитектуры можно управлять большим набором устройств ввода-вывода с минимальным использованием ЦП.
Обычно такая архитектура используется для управления связью с интерактивными терминалами.Процессоры ввода-вывода берут на себя большинство задач, связанных с управлением терминалами. Процессоры ввода-вывода используются следующим образом:
- ЦП выполняет серию инструкций по передаче данных, которые отправляют набор входных операндов и командную информацию в регистры в процессоре ввода-вывода.
- Процессор ввода-вывода декодирует и выполняет команду, полученную от CPU, генерируя результат, который помещается в регистры, доступные для CPU.
- ЦП определяет, что процессор ввода-вывода выполнил свою задачу, либо проверяя его состояние, либо получая сигнал прерывания от процессора ввода-вывода.
- Затем ЦП получает результаты от процессора ввода-вывода, выполняя дополнительные инструкции по передаче данных.
Типичные примеры процессоров ввода-вывода:
- Контроллер DMA (прямого доступа к памяти)
- Контроллер клавиатуры / мыши
- Контроллер графического дисплея
- Контроллер порта SCSI и т. Д.
Транспьютер
Транспьютер (транзисторный компьютер) — это высокопроизводительный микропроцессор, разработанный для облегчения межпроцессорной и межпроцессорной связи и ориентированный на эффективное использование технологии очень крупномасштабной интеграции (СБИС).
Наиболее важной особенностью транспьютера являются внешние связи, которые позволяют использовать его в качестве строительного блока при создании недорогих высокопроизводительных многопроцессорных систем.
Обмен данными осуществляется (по этим каналам) только между парами устройств и распределяется по всей системе. Семейство транспортеров состоит из нескольких типов устройств СБИС, включая 16-битный T212, 32-битный T425 и процессоры с плавающей запятой T800, T805 и T9000.
DSP (цифровой сигнальный процессор)
Этот процессор специально разработан для обработки аналоговых сигналов реального мира, преобразованных в цифровые представления.Вот некоторые из приложений, которые поддерживает DSP:
- Звук и синтез музыки
- Функция модема
- Сжатие аудио и видео
- Синтез речи и декомпрессия
- Распознавание речи
- Обработка видеосигнала
- Ускорение 2D и 3D графики.
Примеры: Серия TMS 320 от Texas Instrument, например, TMS 320C40, TMS320C50.
