Правила сборки электрических щитов

Каждый дом оборудован электрической системой. Проводку обычно монтируют с нуля или заменяют на новую. Система электропроводки не только должна правильно распределять электричество, но и отличаться высокой безопасностью. Защитную функцию выполняет электрический щит. Его обязательно устанавливают в каждом доме. Выполняют качественную сборку электрических щитов профессиональные электрики, однако при соблюдении определенных правил такая работа может быть выполнена самостоятельно.

При создании качественной проводки следует понимать, как осуществляется физика процесса. Инженерные знания складываются из понимания основ физики и математики. Поэтому провести проводку самостоятельно можно только при полноценном владении определенными знаниями. Важно пользоваться конкретными рекомендациями и соблюдать определенные правила. Требования к электрощитам прописаны в соответствующих ГОСТах.

Для чего нужен щиток

Электрощитом могут называться несколько систем. К ним относится распределительный щиток, главный и групповой. Все они работают по одному принципу. Для чего предназначается электрощит? У него есть несколько функций:

  • Он должен принимать энергию от внешнего источника.
  • Электрический щиток используется для распределения энергии по разным группам потребителей;
  • Еще одной функцией щитка является защита проводки. Он предотвращает короткие замыкания.
  • Современные щитки способны следить за качеством энергии, которая поступает потребителю, и при необходимости реагирует на это.
  • Электрический щиток должен гарантировать абсолютную безопасность, защищать людей от многих поражающих факторов.

Небольшое устройство должно отвечать многим требованиям. Это требует внимательного и вдумчивого подхода к работе с электрическим щитком. Установка прибора не обойдется без проведения точного научного расчета. Однако все сложные понятия и процессы могут быть представлены в виде простых рекомендаций. Основные требования прописаны в ГОСТе.

Как распределяется электричество

Распределение энергии по группам пользователей – одна из главных задач электрического щитка. Если его установку решено проводить самостоятельно, следует знать несколько обязательных правил распределения:

  • Потребители, которые берут на себя больше всего энергии, должны выделяться в специальные группы. К ним относятся духовые шкафы, посудомоечные и стиральные машинки, водонагревательные приборы и электрические плитки. Обычно это устройства, которые превышают по мощности 2 кВт. Каждая линия в щитке должна быть оборудована системой автоматического выключения. При этом она должна иметь соответствующий номинал. Ни у одной из таких линий не должно быть ответвлений. От щитка к потребителю электричества в этом случае ведется цельный отрезок кабеля.
  • Все накопительные водонагревательные приборы, стиральные машины и электроплиты должны подключаться к щитку электрическим кабелем 2,5 кв. мм. В электрическом щитке на каждую линию устанавливается автовыключатель, рассчитанный на 16 А.
  • Некоторые электрические духовки должны подключаться кабелем большого сечения. Это обычно провода 4 кв. мм. Автомат в щите при этом должен иметь номинал 20 А. Если к щитку подключен электроварочный прибор или проточное водонагревательное устройство, кабель может понадобиться сечением 6 кв. мм. При этом автомат устанавливается на 32 А.
  • Розеточные линии распределяются таким образом, чтобы для каждого помещения они были выполнена отдельно. Линия может быть оборудована трехжильным электрическим кабелем, имеющим сечение 2,5 кв. мм. Ее разветвление может происходить в распределительных коробках по дороге к потребителям. Если возникает какая-нибудь нештатная ситуация, не понадобится отключать другие помещения, можно выключить только один конкретный автомат.
  • Линии освещения тоже следует выполнять отдельно для каждой комнаты. Кабели для них должны иметь сечение 1,5 кв. мм. К каждой такой линии должна подключаться система автоматического отключения на 10 А.

Многие могут подумать, что такой подход к монтажу щитка и проведению электрических кабелей довольно избыточен. Однако в действительности этот способ является единственно верным, если учитывать необходимость обеспечения безопасности и комфорта управления, прописанных в ГОСТе.

Многие неопытные электрики, незнакомые с принципами проведения проводки, в целях экономии закупают кабели небольшого сечения вместо качественных изделий. Кроме того, нередко любители приобретают УЗО и автоматы невысокой стоимости. Такие решения могут сказаться на безопасности жителей дома, в котором проводится электричество.

Пред проведением проводки следует рассмотреть один пример. Из щитка выходит кабель сечением 1,5 кв. мм, который защищен автоматом 10 А. Он может предназначаться для освещения в одной комнате. Линия заходит в распределительную коробку. Если в следующем помещении нагрузка на электрическую сеть предполагается меньше, неопытный электрик может решить снизить сечение кабеля, выводящего из распределительной коробки, до 0,75 кв. мм.

По неизвестным причинам в электрической сети происходит короткое замыкание. Провода может просто залить из квартиры сверху. Кабель начинает испытывать действие сильных токов, доходящих до 10 А. Он не выдерживает и загорается. Изоляция кабеля плавится, а в квартире может начаться пожар. Из этого следует, что в линии не должно быть снижения сечения кабеля ни при каких условиях.

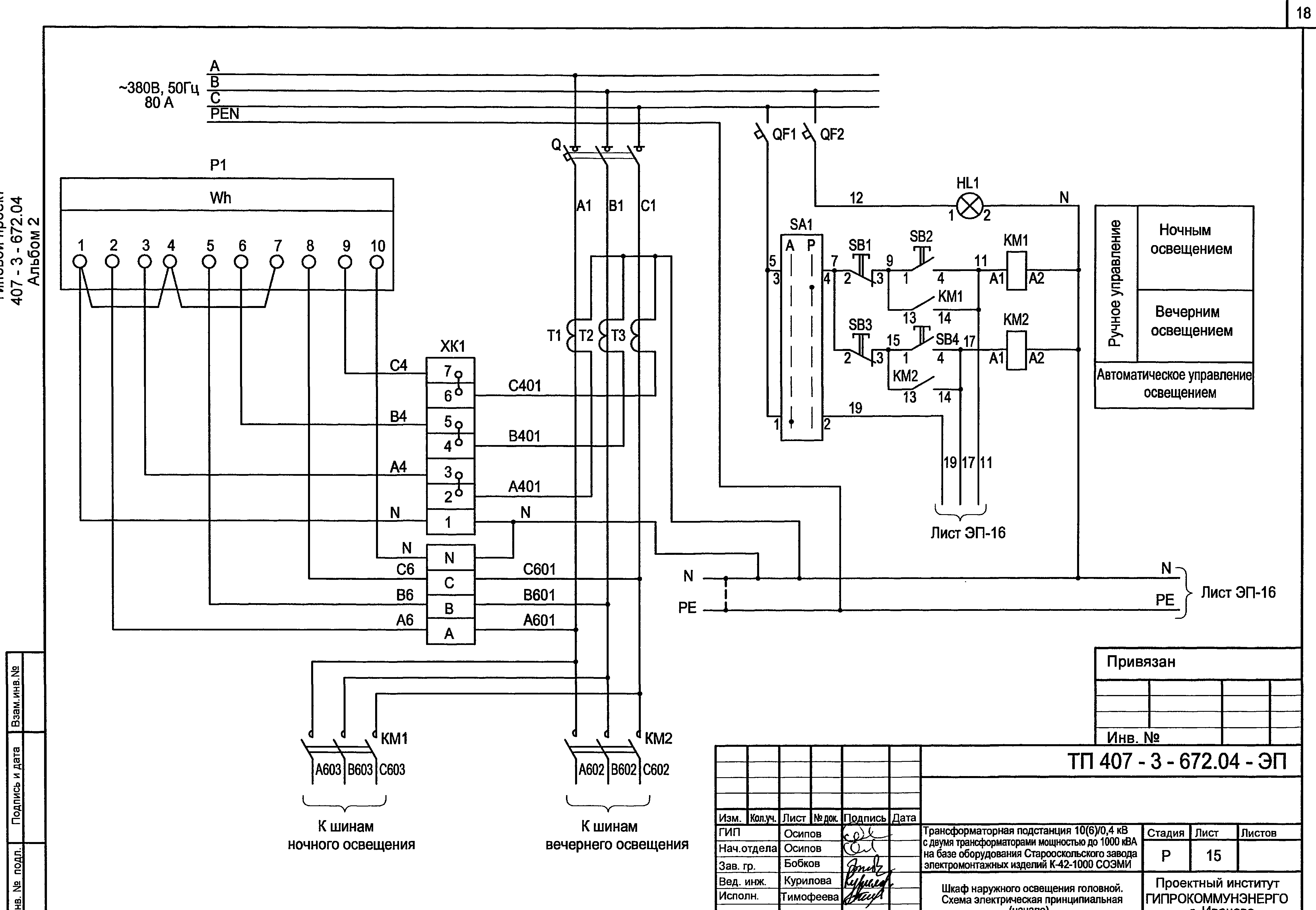

Схема электрического щита

При монтаже щитка и электропроводки следует правильно составить схему. Такая работа обычно поручается инженеру-специалисту. Однако при соблюдении определенных принципов она выполняется самостоятельно. Схема электропроводки и щитка должна быть точной. Это обеспечит безопасность эксплуатации системы.

Одной из самых простых является однолинейная схема щитка. Понять ее можно довольно быстро. Название «однолинейная» появилось потому, что в такой схеме одной линией обозначается сразу группа проводов, а не отдельные электрические кабели. Сколько в ней проводов, показано при помощи наклонных черточек. Снизу в схеме расписывается мощность, тип кабеля и линии потребителей.

Чтобы защитить электрическую систему от перенапряжения, используются рубильники, размыкающие электрическую сеть под нагрузкой. Использовать их везде не рекомендуется, поскольку они довольно болезненно реагируют на отключение под нагрузкой. Лучше устанавливать электрические автоматы.

Чтобы разобраться в схеме соединения электрощита со всеми потребителями тока, следует посмотреть ее более привлекательный вариант. На такой схеме отображаются все электрические устройства и проводники. Схема электрического щита должна отвечать требованиям ГОСТа.

Необходимость УЗО для электрического щитка

УЗО представляет собой устройство, которое отключает питание при превышении определенных показателей. Он способен распознавать утечку по электрической сети. Его необходимо устанавливать на все розеточные и силовые электрические линии. Необходимо знать несколько правил выбора и эксплуатации такого устройства:

  • Для розеточных и силовых электрических линий необходимо найти УЗО, которые отличаются дифференциальным током срабатывания 30 мА. Лучше, если номинальный рабочий ток автоматического выключателя будет меньше на ступень, чем у УЗО.
  • Если электрические розетки устанавливаются во влажных помещениях, следует использовать УЗО, рассчитанное на дифференциальный ток 10 мА.
  • Под защиту одного УЗО можно установить от 2 до 4 линий, которые защищены автоматом. В этом случае система называется групповым УЗО. Необходимо следить, чтобы рабочий ток устройства равнялся номиналу автоматов или превышал его.

Использование дифференциальных автоматов с экономической стороны не оправдано. Лучше покупать УЗО и автоматы отдельно. Можно установить дифференциальный автомат только при острой нехватке свободного пространства в щитке. Такое устройство может использоваться и при защите особо важных электрических линий.

Совет! После разработки схемы электрощита следует получить консультацию опытного электрика. Это позволит избежать многих проблем в создании качественной электропроводки.

Количество мест в щитке

Каждый прибор, устанавливаемый в электрический щиток, выполняется стандартных размеров. Все элементы располагаются в профиле из металла. Его ширина составляет 35 мм. Такой ширины хватает для установки однополосного автоматического выключателя в щиток. Главным параметром электрического щитка является количество посадочных модулей. Чтобы выяснить, сколько понадобится таких мест, следует использовать специальную таблицу.

Лучше, если в щиток будет установлена модульная розетка. Для нее необходимо выделить 3 места. Такой прибор может понадобиться при выполнении ремонта. При таком оборудовании можно легко отключить все линии и подсоединить к щитку электроинструмент. Для этого понадобится удлинитель.

Кроме того, следует установить реле напряжения, которое будет следить за его показаниями в сети. Если напряжение будет выходить за установленные рамки, нагрузка будет отключена. Спустя определенный промежуток времени напряжение опять появится. Благодаря этому сохраняются ценные потребители энергии.

Даже при монтаже простого щитка потребуется 20 мест. Однако профессиональные электрики рекомендуют выбирать щитки с запасом, чтобы потом можно было добавить линию. Поэтому лучше приобретать щиток на 24 или 36 мест.

Выбор хорошего электрического щитка

Когда количество мест будет определено, следует подумать о конструкции изделия. Существует несколько типов щитков, выделяемых по способу монтажа:

  • Навесные щитки, для которых не требуется подготавливать специальную нишу. Их можно просто навешивать на стену с использованием шурупов или анкеров. При установке щита на улице следует сделать его навесным. Если его монтируют в помещении, проводка должна быть открытой.
  • Встраиваемые щитки – для таких устройств подготавливают нишу в стене. Подобные изделия монтируются исключительно в помещениях со скрытой проводкой.

Щитки нередко выполняются с корпусом из металла. Они изготавливаются разных типов – встраиваемые и навесные. Благодаря повышенной прочности корпуса они имеют определенное преимущество перед моделями из других материалов. Особенно часто их устанавливают на улице. Такие щитки гораздо проще защитить от вандалов. Уличные модели обычно оснащаются стеклянным окошком, которое позволяет считывать данные счетчика.

Щитки, выполненные из пластика, сегодня очень популярны. Они могут быть навесного типа или встраиваемого. Предназначаются такие устройства как для установки на улице, так и для монтажа внутри помещения. Благодаря большому разнообразию моделей их можно вписать практически во все интерьеры. Обычно они смотрятся очень эстетично. Однако спустя несколько лет белый пластик может стать желтым.

Существует несколько советов, как выбрать электрический щит:

  • Сперва следует обратить внимание на продавца. У проверенного поставщика можно приобрести сразу электрический щиток и модульное оборудование, и множество комплектующих. Лучше, если покупка будет осуществляться в большом магазине, в котором имеется довольно большой ассортимент. Таки продавцы заботятся о своей репутации, поэтому некачественную продукцию у них найти не получится.
  • Важно учитывать и производителя. Среди мировых брендов можно выделить Hager, Makel, ABB. Однако существует и несколько проверенных отечественных производителей.
  • Каждый производитель предлагает щитки с разной комплектацией. Лучше выбирать изделия с богатым функционалом. У такого щитка рейки должны находиться в рамке, которую можно легко демонтировать. Такое конструктивное решение упрощает монтаж и демонтаж конструкции. Кроме того, следует выбирать щиток с правильной организацией и фиксирующим механизмом для входящих кабелей. Лучше, если в щитке будут органайзеры для кабелей, что позволит сэкономить пространство внутри конструкции.

Многие известные производители выпускают и сопутствующие товары – замки, гребенки, дверцы.

Сборка и монтаж щитка

Электрический щиток является сложным устройством, которое требует точной сборки и правильной установки. Не следует начинять устройство модульным оборудованием в грязном или пыльном помещении, где проводятся строительные работы. Лучше, чтобы эти процессы проходили в чистом и хорошо освещенном помещении, на прочном столе. Именно поэтому лучше, чтобы щиток был оборудован съемной рамкой с рейками.

Монтаж корпуса щитка

Навесные конструкции можно установить за несколько минут. Такая работа не отличается от навешивания обычного шкафчика. Поэтому для примера выбрана встраиваемая конструкция. Технология ее монтажа в кирпичную или бетонную стену не отличается.

Установка щита в бетонную конструкцию выполняется немного сложнее. Сперва следует узнать, несущая это стена или нет. В первом случае установка щитка в нее запрещена. При согласовании придется выполнять усиление согласно новому проекту и проведение различных работ. На это уйдет много времени и финансовых затрат.

Лучше, если монтаж щитка осуществляется в фальш-стену. В нее можно уложить все необходимые кабели таким образом, чтобы обеспечить максимальную эффективность эксплуатации щитка. При этом стена станет толще на 10 см. Такое решение можно выгодно обыграть, с дизайнерской точки зрения.

Сперва следует рассмотреть правила сборки электрического щита своими руками:

  • Щитки следует располагать в проветриваемых комнатах, располагая конструкцию вблизи от входа в жилище. Лучше, если щиток будет установлен в тамбуре.
  • Комната, в которой будет монтироваться щиток, должна иметь влажность 60%.
  • От дверных проемов, углов и откосов до боковых поверхностей щитка должно быть расстояние не меньше 15 см. Кроме того, к устройству необходимо обеспечить легкий доступ. Не рекомендуется устанавливать щитки в шкафах или гардеробах.
  • Рядом со щитком не следует размещать легко воспламеняющихся предметов и веществ.
  • Установка должна проводиться на высоте от 1,4 до 1,7 м над чистовым полом.

Монтаж электрического щитка представляет собой сложную процедуру, которая выполняется в строгой последовательности. Каждый этап работ следует выполнять максимально точно, не упуская мелочей. Порядок работ при монтаже корпуса следующий:

  • Разметить место установки щитка. Для этого при помощи уровня следует прочертить линию низа конструкции и вертикаль любой стороны.
  • Приложить к стене корпус. Нижние и боковые края совместить с разметкой. Очертить корпус по периметру. Для этого используют строительный маркер.
  • При помощи болгарки выполняются резы по периметру ниши. Для этой работы применяется болгарка с алмазным диском.
  • При помощи перфоратора необходимо выдолбить всю поверхность ниши, а затем выровнять дно.
  • Примерить корпус в нише, проверить, насколько оптимальной является глубина монтажа.
  • Установить на щиток штатное крепление, а затем вставить щиток в нишу, выставить по уровню и выполнить отметки в стене для дюбелей.
  • При помощи перфоратора пробурить отверстия для креплений, вставить дюбеля, установить щиток и зафиксировать его.
  • Демонтировать из щитка рамку со вставленными в нее рейками.
  • Заполнить пространство между нишей и корпусом монтажной пеной.

Нередко возникают ситуации, когда в комплекте со щитком не поставляются крепления для стены. Можно устанавливать щиток на дюбеля, пробивая их через заднюю стенку. Для креплений там имеются места, в которых высверливают отверстия.

Ввод кабелей в щиток

Такая процедура требует повышенного внимания. При правильной организации ввода кабелей установка модульного оборудования будет существенно облегчена. Это позволит правильно установить необходимые приборы.

Стандартные щитки выполняются таким образом, чтобы было удобно вводить в них кабели. В нижней и верхней части таких конструкций имеются специальные отверстия с перфорацией. Чтобы вставить трубу, их необходимо просто вдавить пальцем. Обычно такие отверстия рассчитаны на диаметр труб 16 и 20 мм.

Ввод кабеля в навесной электрощиток проводится довольно просто. Электрический кабель необходимо только зафиксировать и методично вводить по очереди кабели. При вводе кабеля в устройство встраиваемого типа следует по определенной технологии. При этом корпус щитка должен быть закреплен на алебастр. Кроме того, его необходимо выравнивать по уровню. Такую работу лучше проводиться профессионалу.

Если приобрести дешевый щиток, вводить электрические кабели будет проблематично. Отверстия придется вырезать самостоятельно. Затем необходимо установить специальные пластины. Всех сложностей можно избежать, если сразу приобрести более дорогую конструкцию, отвечающую всем требованиям ГОСТа.

Еще одна проблема, с которой сталкиваются неопытные электрики, вводящий электрический кабель в электрощиток при прохождении технологических отверстий кабель обладает определенной степенью свободы, когда перемещается в трубе. При этом сложно организовать провода в самом электрощитке. Решить такую проблему можно довольно просто – необходимо в штробу около места ввода электрических кабелей в щиток накинуть алебастр. Однако такое решение не очень современно и не самое эффективное.

Предварительная сборка электрического щита

В интернете имеется множество фотографий, которые иллюстрируют сборку электрических щитов, уже установленных на свои места. При этом необходимо расставить модульно оборудование и выполнить коммутацию различных элементов проводом ПВ1. Его сечение при этом должно быть от 4 до 6 кв. мм. Осуществляется монтаж оборудования на высоте 1,5-1,7 м от пола. Это необходимо учитывать, зная, что в это же время вокруг будут ходить маляры и шпаклевщики. В действительности монтаж электрощитка очень трудно провести даже опытному профессионалу.

Заключение

Учитывая все проблемы, с которыми можно столкнуться в процессе работы, следует напомнить, что приобретать лучше только качественные комплектующие. Модульное оборудование необходимо устанавливать на столе в чистой комнате. Опыт таких работ позволит подключить все линии к уже имеющемуся щитку.

Отправить комментарий

схема, сборка, установка и подключение электрощитка

Процесс сбора распределительного щита требует специальных навыков и знаний. От правильности выбранной схемы, распределения потребителей зависит срок эксплуатации устройств и надежность системы электроснабжения дома. Если в старых домах с минимальным количеством электроприборов было достаточно двух-трех автоматов, то в современном жилье необходимо позаботиться о надежности сети. Ниже приведены основные рекомендации о том, как собирать распределительный щит для квартиры, какие схемы и приборы следует использовать, а также рекомендации для устранения ошибок.

Что такое электрический щит и для чего он нужен?

Как собрать электрический распределительный щиток для квартирыКак собрать электрический распределительный щиток для квартиры

Электрический щит — конструкция, состоящая из сложных модульных приборов, предназначенных для управления сетью электропитания. Из основных предназначений следует выделить:

  • прием входящего напряжения от общей сети питания дома;
  • анализ параметров входящей энергии и отключение внутренней сети при критических значениях;
  • распределение потребителей на группы по зонам, мощности, предназначению;
  • прямое подключение мощных потребителей, таких как варочные панели, бойлер, стиральные машины, кондиционер и т.д.;
  • защита проводки и бытовой техники от короткого замыкания и других критических ситуаций;
  • обеспечение полной безопасности при эксплуатации сети электропитания.

Как правило, они монтируются совместно со счетчиком электричества для большего удобства. В новом жилом фонде, где устройства учета находятся в коридоре, щиты устанавливают у входной двери.

Важно! Необходимо обеспечить свободный доступ к щитку, чтобы при необходимости выключить автоматы.

Как собрать электрический распределительный щиток для квартирыКак собрать электрический распределительный щиток для квартиры

Принципы распределения электричества по группам

Распределительные щиты, в которых на всю квартиру используется несколько автоматов, остались в прошлом. Потребность в большом количестве модульных приборов объясняется удобством и повышенной безопасностью. Если в одной из комнат сломалась розетка, можно отключить один автомат, а остальная сеть продолжит работать в штатном режиме. Основные правила для распределения групп описаны ниже.

  1. Мощные потребители. Все устройства с мощностью более 2 кВт подключают отдельно или объединяют в небольшие группы. Для каждой из них проводят отдельную линию с индивидуальным автоматом защиты. Как правило, сечение кабеля и номинал автомата выбирают с небольшим запасом. Для большинства случаев подходит медный кабель ВВГнг или NYM с сечением 2,5 мм2, а также автоматом на 16А.
  2. Сверхмощные приборы требуют обязательных отдельных линий. К таким устройствам могут относиться проточные водонагреватели от 5,5 кВт и варочные поверхности, мощность которых начинается от 6,5 до 9,5 кВт. Для их подключения используют кабель сечением 4 или 6 мм2, а также автоматы на 25А и 32А.
  3. Розеточные группы объединяют по комнатам, также создают несколько групп для одного большого помещения. Общая линия идет от щитка до распределительной коробки, где кабель разветвляется. Достаточно кабеля ВВГнг или NYM с сечением 2,5 мм2 и автомата на 16А.
  4. Освещение распределяют по комнатам. К примеру, разные группы для ванной комнаты, спальни, балкона. Линии с проводом 1,5 мм2 защищаются автоматами на 10А.

Справка! Номинал автомата напрямую зависит от сечения кабеля, а также мощности потребителей.

Как собрать электрический распределительный щиток для квартирыКак собрать электрический распределительный щиток для квартиры

Требования к распределительным щиткам

К электрическому оборудованию выдвигаются особые требования, поскольку оно отвечает за безопасность эксплуатации бытовых приборов. В обязательном порядке должно быть следующее:

  1. Наличие технического паспорта с описанием потребителей и номинального тока.
  2. Разработанная схема подключения.
  3. Маркировка проводов с обозначением приборов линии.
  4. Заземление щитка и всех подключаемых устройств.
  5. Если щит металлический, конструкция и дверцы должны быть заземлены, а покрытие корпуса — диэлектрическое.
  6. Наличие свободных клемм на шинах нулевого и заземляющего провода.
  7. Щиток изготовлен из негорючего материала.

Справка! Все щитки должны соответствовать правилам ГОСТа 51778-2001 и ПУЭ.

Составление схемы

Современные системы электроснабжения предусматривают использование трехжильного кабеля, где один провод — фаза, а остальные — земля и ноль. Учитывая растущую мощность приборов, также необходимо разделение на группы, что позволяет увеличить срок эксплуатации проводки. Руководствуясь данными принципом, переходят к составлению схемы щитка.

Совет! Проектирование щитка и электропроводки квартиру лучше доверить профессионалу, чтобы не упустить важные детали. В противном случае, придется переделывать ремонт.

В обязательном порядке на входной кабель устанавливается устройство защиты, которое обезопасит внутреннюю сеть от перенапряжения. Затем устанавливают реле напряжения для контроля скачков в сети, после чего переходят к монтажу групп и отдельных линий. Стоит отметить, что для мощных приборов кроме выключателей используют дополнительные УЗО или диффавтоматы. Подобная организация домашней электросети не только безопасная, но и удобная. При надобности, можно выключить автомат и отключить стиральную машину. Также можно отключить УЗО и обесточить всех потребителей, входящих в глобальную группу.

Как собрать электрический распределительный щиток для квартирыКак собрать электрический распределительный щиток для квартиры

Компоненты электрического щита

Распределительный щит состоит из множества устройств. Для надежной эксплуатации домашней электросети и защиты бытовых приборов, необходимо использовать автоматические выключатели, УЗО и диффавтоматы, реле контроля напряжения, шины и многое другое.

Автоматические выключатели

Приборы для автоматической защиты линии, которая к ним подключена. Они разрывают цель электропитания в том случае, если значение тока в линии значительно выше номинального параметра. Также предусмотрена защита от нагрева кабеля.

Как собрать электрический распределительный щиток для квартирыКак собрать электрический распределительный щиток для квартиры

УЗО и диффавтоматы

Устройство защитного отключения (УЗО) отключает нагрузку, если появляются токи утечки. От них, в первую очередь, может пострадать человек. Также утечка негативно влияет на проводку, в результате чего провода могут нагреваться и возгорать.

Дифференциальный автомат — защищает от коротких замыканий, перегрузок, а также утечек тока. Его часто применяют вместо сочетания пары УЗО и обычного автомата. Главным преимуществом является защита от КЗ.

Как собрать электрический распределительный щиток для квартирыКак собрать электрический распределительный щиток для квартиры

Реле контроля напряжения

Прибор используется для измерения входящего напряжения и поддержания заданного показателя. В случае резких скачков в сети, устройство отключает подачу электричества. Электрическая цепь замыкается только после восстановления показателя и выдержки времени. Основное назначение — защита электроприборов от скачков напряжения.

Как собрать электрический распределительный щиток для квартирыКак собрать электрический распределительный щиток для квартиры

Шины заземления и зануления

Шины для заземления и нуля используют для удобства монтажа, а также соответствия щитка всем правилам ГОСТа и ПУЭ. Число DIN реек зависит от количества автоматов и других модулей, поэтому необходимо заранее составить схему монтажа.

Как собрать электрический распределительный щиток для квартирыКак собрать электрический распределительный щиток для квартиры

Гребенчатая шина

Используется вместо перемычек из кабеля, которые раньше самостоятельно делались электриками. Гребенка выглядит как цельная пластина с торчащими зубьями и предназначена для подключения автоматов, стоящих в одном ряду.

Как собрать электрический распределительный щиток для квартирыКак собрать электрический распределительный щиток для квартиры

Прочее оборудование

В качестве дополнительного оборудования в распределительном щитке используют модульные контакторы, выключатели нагрузки, розетки на DIN рейку, таймеры и многое другое. Остальные приборы увеличивают удобство управления сетью электропитания.

Как рассчитать количество мест в электрическом щите?

Все оборудование для щита стандартизировано и устанавливается на специальную DIN-рейку. Единицей измерения места считается «модуль» с шириной 17,5 мм. Все щитки продают в зависимости от количества пространства: на 8, 12, 24, 36 модулей.

Справка! Для расчета количества мест необходимо учесть все приборы, включая УЗО, автоматы, реле напряжения, диффавтоматы.

Автоматические выключатели имеют стандартную ширину 17,5 мм. Остальные приборы имеют следующие характеристики:

  • двухполюсный автомат — 2 модуля и 35 мм;
  • трехполюсный автомат — 3 модуля, 52,5 мм;
  • однофазное УЗО — 2 модуля и 35 мм;
  • трехфазное УЗО — 4 модуля и 70 мм;
  • диффавтомат — 2 модуля и 35 мм;
  • реле напряжения — 3 модуля, 52,5 мм;
  • розетка на DIN-рейку — 3 модуля, 52,5 мм;
  • клеммы на DIN-рейку — 1 модуль 17,5 мм.

Сборка электрического щита

Когда схема щитка создана, а электрические провода проложены по квартире, переходят к сборке щитка. При желании, можно заказать подготовленный щит, который останется только установить и подключить входной кабель.

Совет! Ремонт в помещении — грязный процесс, поэтому рекомендуется собирать щит в другом месте, после чего монтировать готовое оборудование на место.

Как собрать электрический распределительный щиток для квартирыКак собрать электрический распределительный щиток для квартиры

Разметка и установка DIN-реек

Вначале производят разметку, где будут стоять модули, какой длинны необходимы рейки. В процессе примерки также учитывают расстояние между рядами, если их несколько, а также отдаленность шины нуля и заземления. Когда разметка готова, рейки устанавливают на необходимые места.

Справка! Большинство щитков стандартизировано, поэтому расположение реек ограничено производителями.

Монтаж и коммутация модульных устройств

На этапе монтажа модульных устройств выполняют установку автоматов и дополнительных приборов на DIN-рейку. Также производится их подключение между собой. В первую очередь, устанавливают вводной автомат, затем реле напряжения, УЗО и диффавтоматы, которые стоят перед обычными выключателями.

Совет! Устанавливайте модули ближе к центру, оставляя по бокам места для аккуратной укладки кабеля.

Организация ввода кабелей в электрический щиток

На этапе ввода кабелей необходимо проделать отверстия в щитке. Как правило, все места для ввода предусмотрены производителем, поэтому достаточно выдавить пластик. С одной стороны заводится кабель общей сети, который подключается к входному автомату, а с другой — провода внутренней сети.

Как собрать электрический распределительный щиток для квартирыКак собрать электрический распределительный щиток для квартиры

Выбор места установки

В большинстве квартир щит устанавливают поближе к входной двери. Это не обязательное требование, главное соблюсти ряд рекомендация:

  • быстрый доступ для включения или отключения напряжения;
  • отдаленность от горючих и пожароопасных материалов;
  • естественное освещение помещения, где установлен щиток, является преимуществом при ремонтных работах.
Как собрать электрический распределительный щиток для квартирыКак собрать электрический распределительный щиток для квартиры

Разделка кабелей

Для разделки кабеля используют специальный инструмент, предназначенный для снятия изоляции. Как правило, профессиональные электрики используют клешни или нож с пяткой. Оборудование увеличивает скорость работы с кабелем. При разделке снимают внешнюю оболочку, а затем нужное количество изоляции с каждой из жил.

Рекомендация! Лучше не использовать обычный или строительный нож, чтобы не повредить изоляцию кабеля.

Подключение групп потребителей

При монтаже модули группируют в зависимости от разных факторов. К примеру, по назначению или помещению. Автоматы для освещения квартиры устанавливают поочередно, после чего монтируют защитные устройства для кухни, ванной и других комнат.

Совет! Группировка потребителей облегчает процесс эксплуатации щитка.

Основные ошибки при монтаже

  • Гибкий многожильный кабель без гильз на концах — слабое место в электричестве. Со временем качество контакта ослабевает, соединение начинает греться и вызывать неполадки.
  • Изоляция кабеля попадает в клемму, а в моменты высоких нагрузок нагревается и плавится.
  • Жилы разного сечения на один автомат — это неизбежно приводит к плохому контакту, перегреванию провода и даже пожару.
  • Пайка концов — старый и не достаточно надежный способ соединения проводов. Для соединения используются только подходящие наконечники.

Обязательно выполняйте обжим многожильного провода или используйте жесткий одножильный кабель.

Эксплуатация электрического щита

Эксплуатация правильно собранного щитка не составит никакого труда. Следует понимать, что придется периодически обслуживать устройство, проверяя работоспособность автоматов и подтягивая клеммы.

Если в доме есть маленькие дети, необходимо продумать замок и закрывать дверцу на ключ.

Для большего удобства следует создать маркировку и подписи для каждого из автоматов. Также рекомендуется использовать одинаковые цвета для одной группы, чтобы облегчить процесс поиска нужного выключателя. Это упрощает эксплуатацию щитка. Все жители квартиры должны без лишних вопросов понимать, как работает щиток.

Сборка электрощитов. Правила и схема. Этапы сборки

Современные квартиры оснащаются все большим числом бытовой техники. Для систематизации нагрузки в сети питания, схему цепи необходимо разделить на отдельные контуры, так как при одновременном включении нескольких мощных устройств, нагрузка в цепи может распределиться неравномерно, что создаст неблагоприятные условия работы сети.

Для решения этой задачи как нельзя лучше подходит такое устройство, как электрический щит. В нем можно свести все цепи питания бытовых устройств, установить в него электросчетчик, автоматы защиты от токовой перегрузки и удара током человека. Установить и собрать такой электрический щит можно самостоятельно, имея в наличии бытовые инструменты и обладая основами знаний электротехники.

Виды щитов
Электрические щиты можно разделить на виды по материалу изготовления:
  • Металлические.
  • Пластиковые.
Кроме этого щиты разделяют на виды по конструктивному исполнению:
  • Накладные.
  • Встроенные.

На практике встроенные щиты удобнее, так как они экономят место. Щиты закрепляют с помощью дюбель-гвоздей или саморезов.

Отечественные производятся с высоким качеством, не уступающим зарубежным аналогам. В комплект щитов обычно входит крепежная рейка, нулевая и заземляющая шины. Сборка электрощитов может осуществляться по различным схемам.

Электрический щит включает в себя:
  • Корпус.
  • Электрические автоматы.
  • Счетчик энергии.
  • Монтажные провода.
  • Клемники.
Правила

Сборка электрощитов должна производиться по определенным правилам, так как от этого зависит электробезопасность жильцов квартиры.

Требования и правила сборки электрических щитов:
  • Допустимое число устройств защиты и их номинальный ток определены паспортными данными устройства.
  • Корпус щита изготавливается из негорючих материалов. Для этого используется металл с особым покрытием или негорючий пластик.
  • На корпусе щита должно быть обозначение с указанием номинального напряжения.
  • Провода должны быть маркированы бирками с указанием на них группы потребителей нагрузки.
  • Корпус и дверцы подключаются к заземлению в обязательном порядке.
  • Колодки заземления и нейтрали должны содержать свободные для подключения клеммы.
  • При приобретении щита не забудьте проверить наличие паспорта с указанием правил установки, напряжения, тока, сертификации, изготовителя.

На дверцу наклеивается электрическая схема системы электропроводки для удобства пользования и возможности дальнейшей модернизации.

Создание схемы
Схема необходима для наглядного представления расположения электрических устройств, модернизации электросети в будущем, или для проведения ремонта. Есть некоторые советы по составлению электрических схем:
  • Электрические автоматы должны быть установлены для бытовых электрических устройств большой мощности.
  • Каждая комната на схеме выделяется отдельной группой. Если в комнатах небольшое количество устройств, то можно в одну группу объединить две комнаты.
  • УЗО монтируют на группу автоматов, учитывая общую нагрузку. Например, автоматы одного этажа соединяют с УЗО на 30 мА.
  • Для влажных помещений монтируется дополнительное устройство защитного отключения на 10 мА.
  • Каждый этаж оснащается защитным устройством от повышенного напряжения.
  • Если в дальнейшем возможно изменение схемы, то устанавливают резервные автоматы.
  • При распределении автоматов по схеме необходимо следовать принципу временной и токовой селективности. Это значит, что при аварийной ситуации автоматы сработают не в цепи всего дома, а конкретного помещения.
Самостоятельная сборка электрощитов (пример — схема)

Монтаж щита

Чаще всего монтаж и сборка электрощитов производится в квартире возле входной двери в нише. Если нет такого места, то на стену навешивают внешний щит, либо выдалбливают в стене проем. Щиток устанавливают так, чтобы для его обслуживания был удобный доступ. Расстояние от пола до щита рекомендуется 1,5 метра. Верхний ряд автоматических выключателей располагают на уровне глаз.

Для монтажа щита в деревянном доме чаще всего выбирают электрощиты навесного вида, имеющие защиту от влаги и пыли.

Электрощит оснащается замком для исключения доступа детей.

Сборка электрощитов
Перед началом работы необходимо провести подготовку:
  • Обеспечить освещение рабочего места.
  • На рабочем столе расположить материалы и инструменты.
  • Поместить схему сборки на удобном для работы месте.
  • Обесточить кабель ввода питания.
Сборка делится на несколько этапов:
  • Предварительная сборка:

— На стенках корпуса удалить заглушки.
— Установить крепежные рейки.
— Установить шины нейтрали и заземления.
— Демонтировать дверцу.
— Установить монтажные кронштейны.
— Корпус временно закрепить на место для проверки качества подготовленной ниши.
— Снять корпус и положить на рабочий стол, так как производить сборку электрощита на столе будет удобнее.

  • Подготовка проводки:

— заключается в подгонке их по длине. При этом необходимо сделать запас длины для удобного подключения к автоматам и шинам.

  • Укладка проводов на место:

— Внутрь корпуса проложить провода и вводный кабель по порядку, соответствующему расположению автоматов, для удобства подключения.

  • Крепление автоматов и УЗО:

— На DIN-рейке зафиксировать устройство защиты, автоматические выключатели, электросчетчик и другие устройства. Не обязательно монтировать сразу все автоматы. Можно подключать устройства поочередно, по мере фиксации на рейке.

  • Подключение проводов:

— выполнять к соответствующим автоматам и шинам, соблюдая направление справа налево.
— Все загибы проводов производить под прямым углом.
— При недостатке места провода проложить за рейкой крепления.
— На концах проводов удалить изоляцию на длине 1 см. При использовании многожильных проводов на их зачищенные концы надеть специальные наконечники и подключить к автоматам, затянув клеммы с необходимым усилием.
— При подключении проводов необходимо учесть, что питание на автоматический выключатель всегда подходит сверху, а отходит снизу.
— Для проверки надежности соединения, необходимо рукой пошевелить провод. Если крепление надежное, то провод не должен перемещаться в затянутой клемме. В противном случае необходимо затянуть клемму сильнее.
— Изоляция провода не должна быть зажата клеммой.
— Провода собрать в пучки и зафиксировать пластиковыми стяжками.

  • Подключение кабеля ввода:

— Кабель ввода питания подключить к верхним клеммам основного автомата.
— Жилу заземления подключить на заземляющую шину.
— Фазу и ноль от автомата подключить на счетчик.

  • Заключительный этап:

— После окончания работы произвести проверку работы системы, поочередно подключая линии с нагрузками.
— При отсутствии проблем питание подключить полностью.
— Маркировать автоматы.
— Установить на место дверцу электрощита и приклеить на нее схему с внутренней стороны.

Правильная сборка электрощитов дает гарантию исправного многолетнего функционирования. При выборе элементов щита не рекомендуется останавливаться на дешевых моделях. Только качественные составляющие электрощита могут обеспечить электробезопасность.

Особенности сборки электрощитов

Некоторые мастера, заземление соединяют с нулевым проводом. В таком случае при отгорании нулевого проводника в электрощите, на корпус электрического устройства может прийти напряжение 220 вольт, что создаст опасность для человека. Поэтому такое соединение запрещается.

Кабель питания состоит из трех разноцветных жил. Фазный проводник может быть коричневым, красным или белым. Его соединяют с вводом автомата защиты. Ноль (провод синего цвета) соединяют с нулевой шиной. Желтый проводник с зеленой полоской подключают на колодку заземления. В помещениях производится подобное подключение. Отличие состоит в том, что провод фазы подключается к автомату с нижней стороны.

Сборку электрощитов произвести значительно проще, если весь ряд автоматов в верхней части соединить друг с другом специальными шинопроводниками, которые называют «гребенками». При их выборе в торговой сети необходимо обратить внимание, чтобы их сечение было больше 10 мм2. Соединение такими гребенками намного надежнее, чем проводниками. Гребенки по невысокой цене продаются из-за малого сечения жилы, об этом не следует забывать.

Удобным вариантом подключения является разделение автоматов на отдельные контуры. При аварии можно всегда отключить один контур, не затрагивая работу других контуров.

Рекомендуется разбивать схему на следующие контуры:
  • Розетки по отдельным комнатам.
  • Приборы освещения по комнатам.
  • Отдельные ветки для подключения электроплиты, стиральной машины, водонагревателя и т.д.

Наиболее мощные автоматические выключатели монтируются ближе к основному автомату. В частном доме нередко используется трехфазный ввод питания, в отличие от городских квартир. В таком случае автомат ввода должен быть 4-полюсной конструкции для возможности полного отключения всей электропроводки. Все фазы маркируются по цвету для облегчения установки и обслуживания.

Сборка электрощитов 3-фазного питания в частных постройках осуществляется с равномерным распределением по фазам, во избежание возникновения перекоса фаз, так как потребителями могут являться мощные бытовые устройства, розетки, освещение. Отдельными цепями подключаются потребители, требующие для работы три фазы.

Сборка электрощитов должна обеспечивать:
  • Возможность обесточивания всей сети.
  • Контроль потребления электроэнергии.
  • Защита от удара током и перегрузок.
Похожие темы:

Сборка электрощитка своими руками 220в в квартире

сборка квартирного щиткаК непосредственной сборке щитка можно приступать после составления схемы щитка, прокладки всех трасс электропроводки по штробам, потолку и т.д. Некоторые заказывают готовые решения согласно заранее просчитанным группам и нагрузкам, и потом остается только подключить питающий и отходящие провода. В статье будет рассмотрен процесс самостоятельного выполнения всех видов работ по сборке щитка.

Возьмем усредненные данные для квартиры небольшой площади, которыми будем оперировать при сборке щитка:

  • количество групп — 8-10
  • в щитке есть УЗО или дифавтомат
  • на отходящих группах установлены автоматические выключатели
  • общее количество модульных мест под устройства — до 20

Инструмент для сборки электрощита

инструменты для сборки электрощиткаИнструмент и приспособления которыми нужно будет воспользоваться для того, чтобы качественно и грамотно собрать щиток своими руками:

  • отвертки (крестовая+шлицевая)
  • пассатижы, бокорезы, кабелерез, утконосы
  • пресс клещи для наконечников
  • съемник изоляции
  • маркер
  • нож
  • провод ПВ 3-1,5 и ПВ 3-10 (для перемычек)
  • гребенчатая шинка
  • разная расходка для электропроводки (наконечники, саморезы, кабельные стяжки)
  • составленная схема со списком групп для сборки щитасхема квартирного щитка с узо и реле напряжения

Желательно на предварительном этапе завести кабели в щиток не как попало, а по порядку, согласно пронумерованных групп.

Допустим с первой по десятую группы, слева направо. Для того чтобы пучок кабелей не мешался в процессе сборки, сбоку от щитка делаете импровизированный крючок из подручных материалов, и загнув кабели закрепляете их на данном приспособлении.

Приступаем непосредственно к работе.

Порядок работ по сборке электрощитка 220в

1. Зачистка кабеля

Ножом снимаете внешнюю изоляцию со всех кабелей заведенных в щиток и маркируете жилы по группам. Пронумерованные жилы загибаете и закрепляете на самодельный крючок сбоку от щитка.зачистка кабеля ножом электрика

2.Примерка расстояний

Перед подключением проводов предварительно примерьте и прикиньте места где будет стоять модульная аппаратура и какой длины провода необходимы до них.

расположение автоматов и УЗО при сборке щиткаУстанавливаете DIN рейку, нулевую шинку и шинку заземления. Ничего не прикручиваете и не закрепляете, только примеряете. Ваша задача понять общее расположение автоматов и места укладки проводов. На что следует обратить особое внимание:

  • расстояние между рядами автоматов
  • расстояние между автоматами и нулевыми шинками

Данные расстояния старайтесь делать не слишком маленькими, иначе в дальнейшем процессе монтажа будет крайне неудобно заводить и подключать провода.

3.Шинки заземления и зануления

После предварительной примерки монтируете и закрепляете в щитке нулевую шинку и шинку заземления. Над клеммами шинок подписываете номера групп.

шинки зануления и заземленияТак как провода заземления никогда не отгорают, то заземляющую шину можно монтировать сверху щитка, без всякого запаса провода. А вот нулевую, лучше разместить снизу. В случае непредвиденных обстоятельств, у вас будет некий запас провода и путем перемещения шинки выше, вы сможете вновь расключить все оборудование без замены или наращивания проводников.

Выделяете из пучка очищенных проводов нулевые и заземляющие жилы (нулевая жила обычно синего цвета, заземляющая — желто-зеленая), зачищаете их съемником изоляции и поочередно подключаете к шинкам. Никаких лишних запасов или дополнительных изгибов делать не стоит.подключение к нулевой и заземляющей защитной шинке

4. Сборка в электрощитке модульной аппаратуры

Монтируете и закрепляете DIN рейки. Ранее проложенные защитные проводники (нулевые и заземления) должны оказаться за din рейкой. На DIN рейку последовательно защелкиваете автоматы согласно ваших групп.крепление автоматов на динрейке

Придерживайтесь такой схемы размещения модульной аппаратуры:

  • первым ставится вводной автомат или выключатель нагрузки
  • затем идет реле напряжения (если вы его предусмотрели в схеме)
  • далее автоматы самых мощных потребителей (варочная панель, духовой шкаф, сплит система) или УЗО с диф.автоматами
  • простые автоматы на розетки и выключатели располагаются в нижнем ряду

Всю автоматику старайтесь ставить по центру, по бокам оставляя побольше места для укладки проводников или для установки в дальнейшем дополнительных модульных устройств.
Для того чтобы модульное оборудование не ездило по дин рейке очень удобно пользоваться фиксаторами.фиксаторы заглушки на дин рейку

5.Подключение проводов

Расключение начинайте с верхнего ряда. Выделяете из пучка фазных отходящих проводников те группы, которые идут на верхний ряд и увязываете их в жгут кабельными стяжками. стяжка проводов в жгут при сборке щитковУкладываете жгут по краям щитка, формируете на конце гребенку буквой Г и зачищенные провода заводите снизу автоматов. Затем устанавливаете нижние ряды автоматов и повторяете все операции.подключение нижних клемм автоматов

6.Гребенчатая шинка

гребенчатая шинка под автоматыДля последовательного подключения автоматов расположенных в щитке в один ряд используем гребенчатую шинку. Отрезаем ее необходимой длины по количеству автоматов в рядах и вставляя в верхние клеммы автоматов затягиваем винты.

Обратите внимание, что если у вас бюджетные автоматы без допконтакта, специально предназначенного под гребенчатую шинку, то шинку нужно вставлять в автомат таким образом, чтобы выпирающая часть шинки смотрела на вас.

Тогда вы сможете легко завести в контакт автомата вместе с контактом шинки еще и провод, и при затяжке автомата его не искривит и проводник не вылезет из контакта.неправильное подключение гребенчатой шинки под автомат

7. Внутренняя коммутация щитка

Для дальнейшего расключения коммутаций, используйте куски заготовленного провода ПВ3*10 (для подключения самых первых автоматов в ряду), ПВ3*1,5 (для нулевых контактов реле напряжения) и ПВ3*2,5 для дифавтоматов и УЗО отдельных групп.провод ПВ3 характеристики

Если используются моножильные провода, то конец провода входящий в автомат загибайте вдвойне, тем самым увеличивая полезную площадь соприкосновения с контактом.одножильный провод как лучше подключить к автомату

Ну а для многожильных обязательно используйте втулочные наконечники. наконечник ншви на многожильном проводе

8.Схемы подключения

сборка электрощитка в дом и квартируПитающий фазный проводник кабеля подключается через вводной аппарат (УЗО, автомат, выключатель нагрузки), в зависимости от вашей схемы. Нулевая жила идет напрямую к нулевой шинке. При наличии в щитке отдельного УЗО на ванную комнату, с нулевой шинки проводник заводите на это УЗО. Также отдельным проводником от нулевой шинки подключаете реле напряжения.

Фазный проводник с вводного автомата сначала заводите на реле напряжения и далее с него запитываете верхние контакты самого первого автомата в рядах. Остальные автоматы в ряду, запитаются от него, благодаря ранее установленной гребенчатой шинке.

Все отдельные куски проводников для подключения, необходимо заранее приготовить. Для этого отмеряете их нужную длину от клемм одного оборудования до клемм другого. Зачищаете концы съемником изоляции, и если у вас провод гибкий, опрессовываете наконечниками НШВИ.

9. Надписи

После окончательного подключения проводников еще раз проходите все контакты отверткой и проверяете их затяжку. В конце не забудьте подписать все коммутационные аппараты на щитке.надписи на модульном оборудовании в щитке после сборки

На этом монтаж щитка можно считать завершенным.

Статьи по теме

Схема Подключения Электрического Шкафа - tokzamer.ru

Чтобы разделить работу с электрическими компонентами и установкой корпуса, следует приобретать щит, на котором снимается рамка, и есть рейки DIN.


Делают это при помощи мегаомметра.

Это будет не менее надежно, но более экономно. Подключение, выполненное с нарушениями, может привести к короткому замыканию, возгоранию или пробою отдельных проводников.
Щит распределительный для квартиры. Монтаж, сборка и описание.

Вместо заглушек могут быть сальниковые пластины.

Для того чтобы в процессе подключения избежать разногласий со специалистами энергоснабжающих компаний требования которых зачастую противоречат друг другу , одновременно с архитектурным проектом следует разработать и согласовать проект электроснабжения. Продумывая нюансы, первое что надо сделать — оценить состояние действующей проводки и узнать ее сечение.

Зачем выкидывать деньги впустую, если их можно было бы потратить на более полезные вещи.

Именно эти расчеты должны быть условием выбора мощностей варочной панели и духового шкафа. Ветка, обеспечивающая энергоснабжение электрического духового шкафа, в обязательном порядке должна оснащаться отдельным автоматическим выключателем — его мощность нужно рассчитать исходя из потребляемой силы тока приобретенной вами духовки.

Можно использовать обычную монтажную распаечную коробку, а можно небольшой пластиковый монтажный шкаф, в который можно упаковать все очень аккуратно. Электродуховка является мощным потребителем энергии, и подключать ее нужно отдельной веткой провода сечением не менее 2,5 квадрата.

Современный распределительный щит / Шкаф электрический

Следующая статья:

Обращаем Ваше внимание на то, что любой перекос негативно отобразиться на эффективности подогрева. Для его размещения на стене, необходимо учесть высоту от пола до его нижнего края не менее — 1,4 м, а расстояние верхнего края от пола не более 1,8 м.


Групповая схема. Перемычки В большинстве случаев из магазина доставляют духовой шкаф с уже прикрепленным сетевым шнуром.

Ветка, обеспечивающая энергоснабжение электрического духового шкафа, в обязательном порядке должна оснащаться отдельным автоматическим выключателем — его мощность нужно рассчитать исходя из потребляемой силы тока приобретенной вами духовки. В частных домах с этим проблем нет, а вот в квартирах иногда бывают — как правило, в старых постройках заземление попросту отсутствует.

Она должна располагаться вблизи автомата ввода. Теперь, что касается УЗО: эти устройства выбирают сразу по трем параметрам: По номинальному току.

Многие отдают предпочтение тем моделям, которые имеют разнообразные режимы приготовления и, соответственно, обладают большой мощностью. Лучше выбрать устройство от компании Bosch, которое имеет максимальную температуру градусов.

Для кабелей с медными жилами рекомендуемое сечение — 2,5 мм2, автомат — на 16 А. В любом случае крепление для щитка устанавливается еще до того как он будет заполнен оборудованием.

У них имеются плоские контакты в виде штырей, соединяющиеся с контактами автоматических устройств. Вывод В завершении должен предупредить, что работы с подключением бытовых приборов, особенно мощных, требуют некоторых навыков и обязательного соблюдения техники безопасности.
Сборка правильного электрощита 2017г. на АББ, 72 модуля. Современный электромонтаж

Упрощенная схема квартирного щитка

Эти проводники подключаются строго один напротив другого.


В связи с этим, рекомендуется приобретать весь набор оборудования от одного производителя, чтобы облегчить монтаж.

Затем электрощит. Кросс-модуль позволяет ввести в щиток один проводник, рассчитанный на большую нагрузку, и получить на выходе несколько линий меньшего сечения которое зависит от нагрузки на ту или иную группу потребителей. Установка комплектующих элементов Все устройства, монтируемые в электрическом щитке имеют унифицированные стандартные размеры, что значительно облегчает их установку.

Стоит заметить, что все нижеприведенные схемы предназначены именно для однофазных квартирных щитков непосредственно расположенных у вас в квартире. Если нагрузка больше, рекомендуется применять проводник с жилами 4 мм.

Средняя мощность духовых шкафов в пределах: 2, кВт. Но такие приборы потребляют почти вдвое больше электричества, что скажется на счетах за свет. Другие же сего блага лишены — на них можно обнаружить лишь клеммник с винтами. Один клеммник занимает один модуль, а электросчетчику может потребоваться модулей, в зависимости от его конструкции.

Нормативные документы и правила по щиткам


Если между ними возникает разница из-за утечки на землю через поврежденную изоляцию или через тело человека, то прибор реагирует на это немедленным отключением сети. Затем электрощит. Можно использовать обычную монтажную распаечную коробку, а можно небольшой пластиковый монтажный шкаф, в который можно упаковать все очень аккуратно. Все, что нам осталось — подключить встраиваемую духовку к электросети.

Электрических вилок нет Имеем два бытовых прибора, с кабельными выводами для подключения питания. Против предумышленных повреждений поможет встроенный в дверь или ручку щитка замок, а защиту от воздействия пыли и влаги гарантирует указанная в спецификации степень защиты IP.

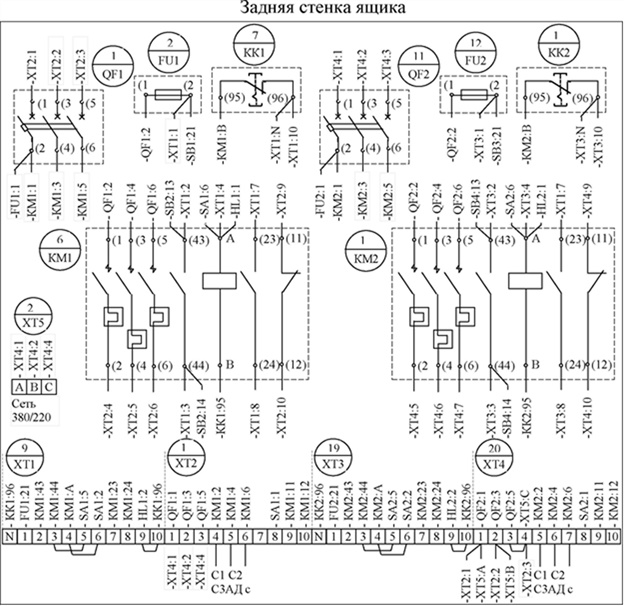

Электрические схемы для каждой конструкции щит станции управления, шкаф, пульт выполняются на отдельном листе. В обычном режиме потребление редко бывает больше 2 кВт.
Монтаж ящика учета электроэнергии

Шаг 2 – Устанавливаем корпус на место

Подключение по типу вилка-розетка допустимо, если сила тока при работе прибора не более 32 Ампер. Подключение выполнено просто: осветительные группы не подключены к УЗО, поэтому ответвление нулевого и фазного провода на них осуществляется после вводного автомата; фаза на розеточные группы берется от одного УЗО; ноль розеточной группы подводится к отдельной нулевой шинке, которая также подключена к УЗО.

Для однофазного УЗО требуется два модуля, для трехфазного — четыре.

В связи с этим, рекомендуется приобретать весь набор оборудования от одного производителя, чтобы облегчить монтаж. Питание Вольт, кабель имеет три жилы фаза, ноль рабочий, ноль защитный.

К розеткам подводятся линии, отдельные для каждой комнаты с использованием трехжильного кабеля сечением 2,5 мм2. Продолжаем вопрос мощности электрического духового шкафа и определяемся, насколько подходящая проводка разведена по дому. Например, розеточная группа ванной комнаты подключается к УЗО номиналом — 10 мА, а розеточные группы кухни и жилых помещений подключаются к УЗО номиналом — 30 мА. Именно от заземления зависит безопасность эксплуатации электрической духовки.

В нижней части находится раскладка с линиями потребителей, с обозначением их мощности и кабелями, используемыми для монтажа. Также отдельную линию с защитой дифавтоматом предусматриваем для освещения ванной либо ванной и санузла. Подключение отдельными кабельными линиями кажется излишним только на первый взгляд. Автомат защищает проводку от перегрева и токов короткого замыкания, а УЗО — устройство защитного заземления — будет защищать пользователей.

Подключение кабелей и проводов внутри щитка На первом этапе снимается изоляция с токонесущих жил. В связи с этим, рекомендуется приобретать весь набор оборудования от одного производителя, чтобы облегчить монтаж. В новых домах они изначально предусмотрены проектом, а в зданиях старой постройки щитки постепенно вытесняют счетчики с пробками. На корпус АВ всегда наносится буквенное обозначение категории устройства по току срабатывания например, B16, C В щите учета ЩУ , зачастую, находится только вводной автомат и прибор учета электроэнергии.

Содержание

При выборе духового шкафа следует учитывать основное правило — параллельное использование приборов, которые обладают мощностью более 3,5 кВт, запрещено. Сечение провода для духового шкафа Если придется тянуть новую линию, для начала надо определиться с сечением жил кабеля. Следует сразу отметить, что выполнение этих работ требует специальных знаний и практических навыков в области электротехники. Видео В жилых домах старой постройки до недавних пор вполне хватало обычного электрического счетчика, устанавливаемого на входе.

Его можно завести: на розетку требуемой мощности шнур должен быть с подходящей вилкой ; на автомат, установленный недалеко в отдельном пластиковом боксе шнур без вилки ; на клеммную колодку, закрепленную на стене недалеко от оборудования автомат на щитке. При выборе духового шкафа следует учитывать основное правило — параллельное использование приборов, которые обладают мощностью более 3,5 кВт, запрещено. Чтобы обеспечить легкую проводку кабеля, следует предусмотреть возможность подсоединения провода к электрическим силовым контактам аппаратуры в щитках. Если вводный автомат установлен перед счетчиком, то он подлежит обязательному опломбированию , как и сам счетчик.
Установка духового шкафа Самостоятельное подключение и установка духового шкафа

Виды электрических шкафов: как выбрать лучший

Виды электрических шкафов

Вопросы, рассмотренные в материале:

  • Зачем нужны электрические шкафы
  • На какие типы делятся электрические шкафы
  • Какие бывают виды электрических шкафов
  • Как выбрать электрический шкаф
  • Каковы особенности монтажа электрических шкафов

Чтобы электроэнергии, вырабатываемой на электростанциях, дойти от производителя до конечного потребителя, нужно несколько этапов. После генерирования происходит транспортировка по линиям электрических сетей. Когда электроэнергия доставляется в промежуточный или конечный пункт распределения, она попадает в специальные устройства, которые называются распределительными щитами или электрическими шкафами. Их предназначение - развод электричества по потребителям, понижение напряжения, защита от перегрузок, коротких замыканий и других нештатных ситуаций. Виды электрических шкафов мы рассмотрим в данной статье.



Назначение и типы электрических шкафов

Конфигурация электрических распределительных шкафов может быть различной – в зависимости от их функций.

Основным назначением таких устройств является:

  • распределение поступающего электрического тока по нескольким меньшим цепям и обеспечение таким внутренним соединениям защиты от перегрузки и сверхнормативного напряжения. Для защиты используются предохранители и автоматические выключатели;
  • защита от воздействий окружающей среды – атмосферных осадков, пыли, ветра;
  • защита обслуживающего персонала и посторонних людей от травм и смерти, связанных с поражением электротоком.

По типу комплектации электрический шкаф может представлять собой обширную единую панель или сборку с различными устройствами для контроля и защиты: трансформаторами, реле, изоляторами, переключателями для перенаправления энергии, контакторами, предохранителями, кабельными соединениями.

Виды электрических шкафов

Электрощиты – это пункты распределения, принимающие ток от электростанции или генератора, и направляющие его меньшим потребителям – жилым домам, производственным цехам, подстанциям. Также их называют: распределительный бокс, шкаф, щит, электрическая или щитовая панель. В зависимости от их назначения, принято использовать определенные сокращения: ЩК, ЩО, ЩЭ, ГРЩ и прочие.

Монтаж электрических шкафов производится на внутренних или внешних стенах зданий или в отдельно стоящих сооружениях. Их корпуса делаются из прочного материала, предусматриваются закрывающие дверцы и специальные надписи - название щита и предостерегающие знаки. Распределительные щиты могут предназначаться как для одной квартиры или дома, так и для промышленных объектов и коммерческой недвижимости.

Условно можно разделить шкафы на встраиваемые и навесные. По своей конструкции, это накладная коробка, которая монтируется на стену. Только встроенный электрический шкаф монтируется в нише, полностью или частично, оставляя дверцы, которые открываются наружу. Частичное заглубление представляет собой более удобную компоновку для последующей эксплуатации и демонтажа оборудования. Накладной электрический шкаф часто монтируется также в небольшой нише для того, чтобы скрыть лапки фиксаторов, а также более эргономично разместить выступающие устройства.

При внешней установке используют навесные, напольные или накладные электрические шкафы. Такие корпуса имеют более внушительные размеры и предназначены для монтажа с внешней стороны зданий или внутри производственных помещений. По сравнению с ними, встраиваемые шкафы бывают меньшего размера и полезного объема.

Тип распределительного шкафа и способ его размещения обычно планируется еще на этапе проектирования помещения. Накладные щиты используют при наличии открытого пространства. Встраиваемые - если планируется скрытая проводка.

К материалу, из которого должен быть изготовлен корпус электрического шкафа, предъявляются особенные требования. Условия эксплуатации предусматривают, что корпус распределительного узла должен обеспечивать надежную защиту от внешних воздействий, обладать пожарной безопасностью и заземлением. Поэтому для его изготовления используют специальные марки негорючего пластика и металл. Современные конструкции часто комбинируют в себе металл и пластик.

В настоящее время в электрические шкафы монтируются многофункциональные системы, включающие в себя, кроме профильных устройств, также охранную сигнализацию и информационное оборудование.

Элементы стального корпуса соединяются с помощью сварки для того, чтобы осуществить эффективную защиту содержимого электрического шкафа от пыли, влажности, а также придать конструкции устойчивость к вибрации, которая возникает в процессе работы оборудования. Дверцы тоже комплектуют специальным эластичным уплотнителем, благодаря чему обеспечивается хорошая герметичность электрических щитов.

Виды электрических шкафов

Существует особая классификация электрических шкафов, которая обозначает определенный уровень защищенности корпуса от неблагоприятных внешних условий. Разработан международный стандарт IEC 60529 (ГОСТ 14254-96), на основании которого всей электрической технике присваивается показатель IP. В технической документации, прилагаемой к оборудованию, можно встретить значения IP20, IP44, IP65 и прочие. Чем больше этот показатель, тем эффективнее защита от неблагоприятных воздействий. В обычной квартире это может быть, например, повышенная влажность. В производственных помещениях, при работе на открытом воздухе защита электрооборудования обязательна. Высокие цифры IP присваиваются оборудованию, которое эксплуатируется в агрессивных средах.

Устройствам, работающим в жилых помещениях, обычно присваивается IP 20, а использующимся для работы под водой – не менее IP 68 или IP 69, если оборудование будет работать при высоких температурах. Существует специальная шкала, по которой защита оборудования варьируется от полного отсутствия, с IP 00, до самых высоких степеней защиты.

Также распределительным шкафам присваивается буквенное обозначение, которое маркирует специальные условия эксплуатации:

  • А обозначает безопасное использование, если прикосновение к корпусу происходит тыльной стороной ладони;
  • В – пальцем;
  • С – инструментом;
  • D – проволокой или токоведущим проводником;

Бывает буквенная маркировка на корпусе, обозначающая, что в этом электрическом шкафу расположены токоведущие части и прочее оборудование:

  • Н - наличие высоковольтной аппаратуры;
  • К – сильный нагрев или регулярная мойка под давлением;
  • М – движение под влиянием воды;
  • S – определенная неподвижность в процессе защиты от воды;
  • W – качественная защита от любых неблагоприятных внешних условий.

Виды электрических шкафов

Виды электрических шкафов

В зависимости от назначения электрического шкафа и его иерархии принята маркировка в виде сокращения, которая обозначает его основные функции.

1. Главный распределительный щит – ГРЩ

Такой распределительный щит располагается на территории трансформаторной подстанции (ТП), производственного цеха, котельной. Его задача - ввод силовых линий питания и распределение по более мелким подразделениям или объектам. Кроме того, на него возложена функция защиты от перегрузок сети и коротких замыканий, а также учет электроэнергии

Рекомендовано к прочтению

2. Вводное распределительное устройство - ВРУ

Устанавливается на входе электрической энергии в жилые, общественные здания, помещения производственного назначения. Предназначен для приема вводного силового кабеля и раздачи по питающим линиям для ЩЭ, ЩК, ЩО, ВРУ, защиты от перегрузок и короткого замыкания и учета электроэнергию. ВРУ может входить в комплекс электротехнической автоматики.

3. Аварийный ввод резерва - АВР

Монтируется в производственных, коммунальных, складских и торговых помещениях, частных домовладениях. В случае аварийной ситуации у поставщика электроэнергии специальная автоматика АВР переключает питание с основного источника на запасной (генератор). Когда подача электроэнергии будет восстановлена, происходит обратное переключение с генератора на главную линию и его остановка.

4. Щит этажный (ЩЭ)

Предназначен для установки в жилых и административных зданиях для распределения электроэнергии по квартирам (до 6 квартир) или по коммерческим пользователям.

ЩЭ обычно состоит из трех отсеков:

  • Распределительный отсек, в котором установлена модульная автоматика для групп электрических цепей.
  • Отсек учета, содержит электрические счетчики.
  • Абонентский отсек, в нем происходит подключение к каналам связи, телевидению и радио, домофону, системам видеонаблюдения.

5. Щит квартирный (ЩК)

Обычно устанавливается на вводе электричества в квартиру в районе входной двери. Функции ЩК – разводка по квартире, учет электроэнергии, защита от перегрузок и коротких замыканий.

Подразделяется на:

  • ЩКУ – щит квартирный учетный;
  • ЩКР – щит квартирный распределительный.

6. Щит освещения (ОЩ)

ОЩ располагают в офисных, торговых и административных помещениях. Его предназначение – достаточно редкие оперативные включения и выключения автоматики, а также защита отходящих линий от перегрузок сети и коротких замыканий.

Подразделяется:

  • ОЩВ (осветительный щиток с выключателем).
  • УОЩВ (утапливаемый осветительный щиток с выключателем).

7. Щит управления (ЩУ)

ЩУ предназначен для управления автоматикой, обслуживающей отопление, вентиляцию, пожарную сигнализацию и другое. Обычно в ЩУ переключения между режимами работы происходят вручную.

8. Щит автоматики (ЩА)

ЩА содержит программные контроллеры, осуществляющие мониторинг работы пожарной сигнализации, отопления, вентиляции.

9. Щит бесперебойной подачи питания (ЩБП)

ЩБП обеспечивает стабильную работу систем, относящихся к 1 категории групп электроснабжения: медицинских приборов, сигнализаций, вычислительных устройств.

Виды электрических шкафов

Что нужно знать о выборе и монтаже электрического щита

Выбирая тип электрического шкафа, надо ориентироваться на конструкцию и материал стены, на которую планируется монтаж щита. Если материал стены - гипсокартон, можно выбрать встраиваемый шкаф - так он не будет выделяться в интерьере комнаты. Если же стена изготовлена из бетона, и в комнате не предусмотрено специальной ниши, придется монтировать накладной распределительный щиток.

При установке электрического шкафа на даче следует учитывать назначение помещения. В доме или бане из натурального дерева нужно обеспечить критерии безопасности, тут подойдет накладной щит. Если планируется установка электрического шкафа в гараже или другом нежилом помещении, то вполне подойдет навесной, который гораздо проще установить.

Чтобы определиться с размером электрического шкафа, необходимо заранее составить схему электропроводки и посчитать количество необходимых устройств  - автоматов, дифавтоматов, УЗО, а также решить, где будет стоять счетчик. Когда схема будет готова, подбираются необходимые модули. Нужно учитывать, что ширина одного модуля составляет 18 мм (ширина однополюсного выключателя)

В среднем, количество 1 категории групп электроснабжения модулей, которое занимает одно устройство, следующее:

  • электросчетчик – от 6 до 8;
  • однофазное УЗО – 3;
  • трехфазное УЗО – 5;
  • двухполюсный автомат – 2;.
  • однополюсный автомат – 1;
  • трехфазный автоматический выключатель – 3-4.

Перед тем, как щит монтируется на стену, производится его сборка. Производители предлагают собранные корпуса, в комплекте с которыми идут монтажные панели, а также полностью укомплектованные панели. Второй вариант используется чаще, в этом случае проект и схема сборки разрабатываются конкретно для такой панели.

Корпус начинают готовить к сборке, для этого удаляют заглушки стен корпуса и рассчитывают количество нужных отверстий для кабелей и проводов и их месторасположение, при необходимости делая дополнительные отверстия.

После этого устанавливаются шины заземления, кронштейны и рейки для монтажа. Конфигурация шкафа будет различаться в зависимости от его вида.

Способ установки щитка также зависит от типа конструкции. Наиболее трудоемкой является установка встраиваемого электрического шкафа, так как для его установки необходимо подготовить нишу в стене.

Виды электрических шкафов

Когда ниша готова, собранный щит монтируется в эту нишу и закрепляется специальными кронштейнами. Затем производится подключение к питанию и потребляющей нагрузке.

Для этого внутрь  электрического шкафа заводится входной кабель с дополнительными проводами. Провода выравнивают в один слой, учитывая конфигурацию и месторасположение автоматических выключателей. После соединения электропроводки со всеми устройствами шкафа производят подключение нагрузки потребителей и электроустановок. Затем включают все линии по очереди и проверяют их работоспособность.

Почему следует обращаться именно к нам

Мы с уважением относимся ко всем клиентам и одинаково скрупулезно выполняем задания любого объема.

Наши производственные мощности позволяют обрабатывать различные материалы:

  • цветные металлы;
  • чугун;
  • нержавеющую сталь.

При выполнении заказа наши специалисты применяют все известные способы механической обработки металла. Современное оборудование последнего поколения дает возможность добиваться максимального соответствия изначальным чертежам.

Для того чтобы приблизить заготовку к предъявленному заказчиком эскизу, наши специалисты используют универсальное оборудование, предназначенное для ювелирной заточки инструмента для особо сложных операций. В наших производственных цехах металл становится пластичным материалом, из которого можно выполнить любую заготовку.

Преимуществом обращения к нашим специалистам является соблюдение ими ГОСТа и всех технологических нормативов. На каждом этапе работы ведется жесткий контроль качества, поэтому мы гарантируем клиентам добросовестно выполненный продукт.

Благодаря опыту наших мастеров на выходе получается образцовое изделие, отвечающее самым взыскательным требованиям. При этом мы отталкиваемся от мощной материальной базы и ориентируемся на инновационные технологические наработки.

Мы работаем с заказчиками со всех регионов России. Если вы хотите сделать заказ на металлообработку, наши менеджеры готовы выслушать все условия. В случае необходимости клиенту предоставляется бесплатная профильная консультация.

Сборка щитов электрических - Самые выгодные цены

Что такое электрические шкафы и щиты

Электрический или распределительный щит - это устройство, главное назначение которого - прием и распределение электроэнергии в сетях с напряжением не выше 1000 В. К другим функциям прибора относятся включение и отключение отдельных потребителей электроэнергии (при необходимости), защита от коротких замыканий и скачков напряжения в сети.

Такое оборудование устанавливается как на промышленных объектах различного назначения, так и в жилых домах, в том числе многоквартирных. Один щиток может обслуживать все здание, если оно имеет небольшую площадь. В других случаях объект делится на несколько зон, для каждой из которых предназначена собственная распределительная панель.

Существуют два основных варианта исполнения электрощитов: модульный щит и шкаф с монтажной панелью. Щиты модульного типа, как правило, имеют компактные размеры и легко вписываются в стилистику любого интерьера. Такие устройства могут быть установлены как в специальных комнатах, так и непосредственно в помещении (офисе, квартире и т.д.) Шкафы с монтажной панелью чаще всего проектируются индивидуально и содержат полный перечень оборудования, необходимого для эксплуатации объекта. Они отличаются большими габаритами, имеют прочный надежный корпус, в котором располагается все необходимое оборудование.

Электрический шкаф представляет собой локальный узел управления электросетью на объекте. В его состав входят следующие элементы:

  • Автоматические выключатели;
  • Дифференциальные автоматические выключатели;
  • Силовые реле различного назначения;
  • Заземляющие шины;
  • Шины зануления;
  • Прочие элементы автоматики специального назначения.

Оборудование, расположенное в электрическом шкафу, может различаться в зависимости от особенностей эксплуатации объекта. Распределительные щиты производятся в соответствии с требованиями действующих нормативных документов.


Наиболее подходящий тип оборудования подбирается специалистами в зависимости от индивидуальных потребностей заказчика.

Разновидности оборудования

Специалисты осуществляют сборку электрощитов и шкафов в соответствии с пожеланиями заказчика и особенностями объекта. Существуют различные типы такого оборудования, наиболее востребованными являются:

  • Главный распределительный щит;
  • Устройства ввода и распределения;
  • Устройства АВР;
  • Осветительные щиты;
  • Щитки распределения;
  • Устройства учета электроэнергии;
  • Пункты распределения;
  • Управляющие ящики;
  • Передвижные электрощиты;
  • Понижающие трансформаторы;
  • Шины и перемычки.

Все приборы изготавливаются в соответствии с требованиями нормативных документов. Необходимость использования того или иного типа оборудования, а также его характеристики подбираются специалистом на этапе проектирования системы. Каждое из данных устройств выполняет определенную функцию в системе электроснабжения здания.

Сборка электрических шкафов

Сборка электрических щитов производится специалистами в специально оборудованных цехах. Для выполнения работы используется профессиональный инструмент, что позволяет получить высокое качество продукции. Вся готовая продукция соответствует нормам безопасности и требованиям нормативной документации. Заказчику предоставляется специальная документация, подтверждающая соответствие оборудования стандартам качества. Высокое качество электрических шкафов и щитов позволяет обеспечить их безопасность и долговечность.

Типы устройств

Главный распределительный щит (ГРЩ) - это панель, используемая для организации электроснабжения целого здания или его отдельной части. Чаще всего используются устройства трехфазного типа с напряжением 220/380 В (в некоторых случаях требуется использование щитков с напряжением 660/380 В). Оборудование такого типа можно встретить в промышленных, административных и жилых зданиях. Они выполняют функцию распределения электропитания между пользователями, а также обеспечивают защиту внешних и внутренних линий от перепадов напряжения и короткого замыкания. На основе главного щита могут быть реализованы устройства учета электроэнергии.

Вводно-распределительные устройства (ВРУ) - это приборы, необходимые для распределения электрической энергии в сетях переменного тока напряжением 380/220 В, а также для защиты оборудования от перегрузок и короткого замыкания. Такие щиты располагаются в специально оборудованных помещениях - электрощитовых комнатах.

Устройства автоматического ввода резерва (АВР) необходимы для обеспечения непрерывного электроснабжения объекта. Такие приборы автоматически подключают дополнительный источник питания при аварийном отключении основного. Данное оборудование используется на промышленных объектах различного назначения.

Также существуют другие разновидности оборудования, характеристики которых зависят от условий эксплуатации объекта. Сборка электрических шкафов производится с учетом пожеланий заказчика.

Особенности профессиональной сборки электрощитов

При заказе сборки электрических шкафов или щитов очень важно выбрать профессионального исполнителя. Специалисты учитывают в работе не только требования нормативных документов, но также пожелания заказчика, назначение и условия эксплуатации объекта. Подбор оборудования осуществляется таким образом, чтобы его использование было максимально эффективным, а затраты заказчика - минимальными.

Сборка выполняется только после согласования с заказчиком проекта и стоимости работы. Специалисты выполняют работу точно и аккуратно, используют специальный инструмент. Это позволяет получить высококачественное оборудование, полностью соответствующее установленным стандартам. Такие устройства надежны, безопасны, имеют длительный срок эксплуатации.

монтаж электрошкафов - поставщик, поставщик, производитель монтаж электрошкафов во Вьетнаме
монтаж электрошкафов - поставщик, поставщик, производитель монтаж электрошкафов во Вьетнаме Компания по производству материалов и оборудования для технологий окружающей среды Вьетнама

Limited является поставщиком монтажных шкафов .Пожалуйста, свяжитесь с нами для получения дополнительной информации о установка электрических шкафов , торговля и установка электрических шкафов цитата.

Поставщик: Вьетнам Компания Экологических Технологий Материалов и Оборудования, Лимитед Компани Лимитед

Объявление было подтверждено: 19/9/2018

Улица Хуонг Туонг, 53/165, приход Хуонг Туонг, район Донг Да, Ханой, Вьетнам

+ Подробнее ...

ЖЕЛТЫМИ СТРАНИЦАМИ

  • Бизнес стиль:
  • Торговая компания, Сервисная компания

    Прочие товары & услуги

    Свяжитесь с этой компанией.Желтые страницы могут помочь вам!

    +84 24 3636 9512 (доб. 312)

    +84 914 261 828
    (Зало / Whatapp / Skype / Line)

    Создание бесплатного листинга - это самый маленький и умный способ представить свой бизнес одним словом!
    Если у вас есть какие-либо вопросы, пожалуйста, напишите нам по адресу contact @ yellowpagesvn.ком.

    Продукты Вьетнама Желтые страницы

    www.trangvangvietnam.com

    www.niengiamtrangvang.com

    www.yellowpages.vnn.vn

    www.nhungtrangvang.net

    www.yellowpagesvn.com

    Книга Желтых Страниц В.Н.

    Международная Книга Желтых Страниц

    ИНДЕКС БЫСТРОГО ПОИСКА | ЖЕЛТЫЕ СТРАНИЦЫ КАТЕГОРИИ

    ВЬЕТНАМ ЖЕЛТЫЕ СТРАНИЦЫ - БИЗНЕС-КАТАЛОГ ВЬЕТНАМА
    Главный офис: Этаж 6, здание Vinafood 1, ул. Луонг Йен, 94, Бах Данг Уорд, Хай Ба Чунг Дист, Ханой, Вьетнам
    Филиал: , 1-й этаж, здание Blue Berry, № 9-11, улица D52, палата 12, район Тан Бинь, Хошимин, Вьетнам
    Желтые страницы Горячая линия: (+84) 914 261 828 (Zalo / Whatapp / Skype / Line)
    Тел: +84. 24 3636 9512 (доб. 312) - Факс: +84. 24 3636 9371 - E-mail: [email protected]

    ,

    Руководство по электрической установке

    В соответствии с международными стандартами МЭК

    Руководство по установке электрооборудования представляет собой единый документ, охватывающий методы, нормы и стандарты, связанные с электроустановками. Он предназначен для профессионалов в области электротехники в компаниях, конструкторских бюро, инспекционных организациях и т. Д.

    Electrical Installation Guide - Schneider Electric Руководство по электрической установке - Schneider Electric

    Настоящее Техническое руководство предназначено для профессиональных пользователей и предназначено только для того, чтобы предоставить им рекомендации по определению промышленного, третичного или бытового электрического оборудования.Информация и рекомендации, содержащиеся в данном руководстве, предоставляются как есть.

    Целью данного руководства является содействие внедрению Международных стандартов установки для проектировщиков и подрядчиков, но во всех случаях преимущественную силу имеет исходный текст действующих международных или местных стандартов.

    Это новое издание было опубликовано, чтобы учесть изменения в методах, стандартах и ​​правилах, в частности в стандарте электроустановок IEC 60364.Мы благодарим всех читателей предыдущего издания этого руководства за их комментарии, которые помогли улучшить текущее издание.


    Что нового в версии 2015

    • Обновленный список соответствующих стандартов МЭК .
      Например, новый стандарт IEC60364-8-1 «Низковольтные электрические установки. Часть 8-1: Энергоэффективность», опубликованный в октябре 2014 года.
    • Новый контент о светодиодном освещении: характеристик и конкретных ограничений светодиодных светильников, таблицы выбора для выбора правильных автоматических выключателей и реле
    • Новое содержимое о Устройства обнаружения неисправности дуги (AFDD) , как определено новым МЭК 62606 (2013) и обновленным МЭК 60364-4-42 (ноябрь 2014)
    • «Подключение к распределительной сети среднего напряжения» Глава полностью переписана и обновлена ​​с более подробной информацией о защите в электрических установках, включая введение классов непрерывности обслуживания.
    • «Руководство по выбору архитектуры среднего и низкого напряжения для зданий» Глава частично переписана и включает описание метода барицентра, рекомендованного новым МЭК 60364-8-1, для выбора оптимального местоположения для трансформаторов и распределительных щитов
    • Новое содержание о выборе шин (шинопроводные системы) при наличии гармоник
    • Обновлено Энергоменеджмент архитектуры

    Schneider Electric также благодарит многих людей и организации, многие из которых упоминают здесь, которые так или иначе внесли свой вклад в подготовку этого руководства.

    Это руководство было написано для инженеров-электриков , которые должны проектировать , реализовать , проверять или обслуживать электроустановки в соответствии с международными стандартами Международной электротехнической комиссии (МЭК).


    Завершить исследование

    Целью настоящего руководства является предоставление четкого, практического и пошагового объяснения для полного изучения электрической установки в соответствии с МЭК 60364 и другими соответствующими стандартами МЭК .

    Общее содержание
    • Подключение к распределительной сети среднего напряжения
    • Подключение к распределительной сети низкого напряжения
    • Руководство по выбору архитектуры MV и LV
    • LV Распределение
    • Защита от поражения электрическим током
    • Размеры и защита проводников
    • Распределительное устройство
    • LV: функции и выбор
    • Защита от перенапряжения
    • Энергоэффективность в распределении электроэнергии
    • Коррекция коэффициента мощности
    • Гармонический менеджмент
    • Характеристики отдельных источников и нагрузок
    • Фотоэлектрических установок
    • Жилые и другие особые места
    • Рекомендации по электромагнитной совместимости

    Поэтому в первой главе (B) представлена ​​используемая методология, и каждая глава посвящена одному из восьми этапов исследования.Две последние главы посвящены конкретным источникам питания, нагрузкам и местоположениям, а в приложении приводится дополнительная информация.

    Особое внимание следует уделить приложению к ЭМС , которое основано на обширном практическом опыте по проблемам электромагнитной совместимости .

    Electrical Installation Guide Руководство по электрической установке ,
    Руководство по установке кабеля для силовых и контрольных кабелей

    Установка кабеля

    В данном руководстве приведены методы установки кабеля , которые обычно используются в промышленных и коммерческих приложениях, и их следует использовать вместе с техническими условиями по установке инженера и всеми применимыми кодами.

    Руководство по установке кабеля питания Cable Installation Manual for Power and Control Cables для силовых и контрольных кабелей (фото любезно предоставлено Эдвардом Чани)

    Эти методы рекомендуются для всех типов силовых и контрольных кабелей.

    Данное руководство предназначено для использования инженером-проектировщиком и установщиком в области и не является текстом о конструкции энергосистемы или анализе электрических цепей. Предоставленная информация является краткой и должна соответствовать большинству установок.

    Высокий процент отказов кабелей вызван механическими повреждениями, которые обычно возникают при транспортировке, обработке и монтаже. Фактически, большинство кабелей подвергаются большей механической нагрузке во время монтажа, чем когда-либо в реальной работе.

    Излишне говорить, что обращение с кабелем и его установка в соответствии с рекомендациями производителя чрезвычайно важны.

    Если кабели установлены в дорожке качения, подземном электрическом канале или кабельном лотке, необходимо учитывать следующие факторы //

    • Конфигурация проводника
    • Заполнение дорожки качения или кабельного лотка
    • Физические ограничения кабелей
    • Монтажное оборудование
    • Температура и условия окружающей среды

    Точно так же, когда кабель устанавливается как открытая проводка или как проводка с поддержкой мессенджера, необходимо учитывать все вышеперечисленные факторы, кроме дорожки качения или кабельного лотка, а также требования для крепления и поддержки кабелей.


    Температура установки

    Низкие температуры являются причиной для беспокойства при установке кабеля. Не следует прокладывать кабель, если температура ниже номинальной температуры холодного изгиба изделия с кабелем плюс 15 ° C (т. Е. Минимальная монтажная температура = номинальная температура холодного изгиба + 15 ° C).

    Например, при прокладке кабеля с температурой холодного изгиба , равной -25 ° C, , минимальная рекомендуемая температура установки - , 10 ° C, .

    Руководство по установке кабеля Cable Installation Manual for Power and Control Cables для силовых и контрольных кабелей ,

    Руководство по электрической установке 2016 | EEP

    Руководство по электрической установке

    Руководство по установке электрооборудования

    2016 было написано для инженеров-электриков, которые должны спроектировать, выбрать электрооборудование, установить это оборудование, а также осмотреть или обслуживать электроустановок низкого напряжения .

    Electrical Installation Guide 2016 Руководство по электрической установке 2016

    И все в соответствии с международными стандартами Международной электротехнической комиссии (МЭК).

    «Какое техническое решение гарантирует , что все соответствующие правила безопасности соблюдены ?» Этот вопрос был постоянным ориентиром для разработки этого документа.

    Международный стандарт, такой как серия МЭК 60364 «Низковольтные электроустановки », подробно определяет правила, которые необходимо соблюдать для обеспечения безопасности и правильной работы всех типов электроустановок.

    Поскольку стандарт должен быть обширным и должен применяться ко всем типам оборудования и технических решений, используемых по всему миру, текст правил МЭК является сложным, и не представлен в готовом к использованию заказе .Поэтому Стандарт нельзя рассматривать как рабочий справочник, а только как справочный документ.

    Цель настоящего руководства - предоставить четкое, практическое и пошаговое объяснение для полного изучения электрической установки , в соответствии с МЭК 60364 серии и другими соответствующими стандартами МЭК.

    Первая глава (A) представляет методологию, которая будет использоваться, и ссылается на все главы руководства в соответствии с различными этапами исследования.Мы все надеемся, что вы, читатель, найдете этот справочник по-настоящему полезным.


    Что нового в этой версии

    Здесь вы найдете список обновлений, которые вы можете найти в этом выпуске 2016 года //

    • Обновленный контент «Энергоэффективность при распределении электроэнергии»:
      - Обновление стандартов и нормативов по энергоэффективности
      - Новое содержание, относящееся к IEC60364-8-1
      - Подробнее о Smart Panels
    • Новая глава «Измерения» - введение в различные области применения измерений (энергоэффективность, анализ использования энергии, выставление счетов, распределение затрат, качество электроэнергии…), а также обзор соответствующих стандартов с особым акцентом на МЭК 61557 -12 для приборов учета и контроля мощности (PMD)
    • Пересмотр главы « Защита от перенапряжения » в соответствии с IEC60364 часть 4-44, опубликованная в 2015 году

    Руководство по установке электрооборудования - это единый документ, охватывающий методы и стандарты , относящиеся к электроустановкам низкого напряжения .Предназначено для профессионалов в области электротехники в компаниях, проектных бюро, инспекционных организациях и т. Д.

    Electrical Installation Guide 2016 by Schneider Electric Руководство по установке электрооборудования, 2016 г., Schneider Electric ,

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
