Монтаж электрощитового оборудования: особенности и требования

– ПАКТЕХПОИНТ ПРОЦЕСС УСТАНОВКИ ЭЛЕКТРООБОРУДОВАНИЯ

1. Все постоянные материалы (включая изготовленные и сборные опоры), расходные материалы, устанавливаемое оборудование и его принадлежности, строительная площадка и ресурсы должны быть подготовлены и проверены до начала монтажных работ.
2. Убедитесь, что рабочие зоны безопасны и готовы к установке в соответствии с другими дисциплинами в отношении использования территории и строительных материалов.
3. Лист передачи работ должен быть должным образом подписан и обработан другими субподрядчиками или дисциплинарными органами для предшествующих работ, чтобы избежать путаницы и несоответствий в рабочих обязанностях.
4. Перед установкой изучите процедуры монтажа тяжелого электрического оборудования и другого чувствительного оборудования.
5. Специальные инструменты должны иметь действительные сертификаты калибровки, прослеживаемые до национального стандарта с указанием достоверности калибровки и периодически (не менее шести месяцев) проверяемые сторонней испытательной лабораторией.
6. Электрические материалы должны соответствовать всем применимым требованиям, стандартам и спецификациям до их выпуска для использования в качестве части работы. См. Приложение «Q» Прил. IV пункт 7.1.
7. Просмотрите все ссылки, такие как последние одобренные строительные чертежи, компоновку и Технический объем работ.
8. Все оборудование, связанное с работами на подстанции, должно быть проверено после подтверждения наличия на предприятии. Визуальный осмотр должен проводиться на предмет возможного производственного или производственного повреждения и регистрироваться в соответствующей форме отчета о приемке материала для контроля качества.

ХРАНЕНИЕ ОБОРУДОВАНИЯ И ОБРАЩЕНИЕ С ОБОРУДОВАНИЕМ ПРОЦЕДУРА УСТАНОВКИ

1. После доставки материалов инспектор по контролю качества проведет входную инспекцию в соответствии с Приложением G для обращения и консервации, чтобы проверить соответствие чертежам поставщика. Любое отклонение должно быть задокументировано посредством QCIR.
2. Электрическое оборудование следует перемещать и хранить в вертикальном положении
3. Электрическое оборудование должно храниться в помещении в чистом и сухом месте в соответствии с NFPA 70, NEC Art.110.3 (B) и рекомендациями производителя.
4. Обеспечьте достаточный зазор между хранящимися материалами и оборудованием для легкого доступа, подъема и перемещения.
5. Электрооборудование должно быть закрыто пластиковыми листами, а все двери должны быть плотно закрыты. Все детали оборудования должны храниться в невскрытой оригинальной упаковке со всеми скобами и заглушками и должны быть покрыты пластиковыми листами.
6. Отверстия для забора воздуха должны оставаться закрытыми, чтобы уменьшить скопление пыли, отходов или других нежелательных предметов.
7. Должен проводиться регулярный визуальный осмотр для проверки любого скопления пыли или влаги на электрическом оборудовании.
8. Должна быть обеспечена необходимая защита при транспортировке электрооборудования в соответствии с требованиями или рекомендациями поставщиков, а также стандартами и спецификациями Saudi Aramco.

УСТАНОВКА ТРАНСФОРМАТОРА СУХОГО ТИПА

1. Перед транспортировкой проверьте все возможные маршруты и препятствия, чтобы избежать задержек в работе. Гидравлическая тележка и другие необходимые инструменты для монтажа оборудования должны быть проверены и готовы к приему оборудования.
2. Установите трансформатор сухого типа на его монтажную опору безопасным способом и в соответствии с процедурой, предоставленной поставщиком оборудования (если таковая имеется), и чертежами, утвержденными для строительства (IFC).
3. Опалубка, заливка и отделка бетонного фундамента должны быть выполнены в соответствии со спецификацией проекта.
4. Выполните измерение сопротивления через болтовые соединения с помощью омметра с низким сопротивлением, если применимо, в соответствии с NETA ATS 2009. . Все болтовые соединения должны быть правильно затянуты с помощью калиброванного динамометрического ключа в соответствии с данными изготовителя, применяя утвержденный крутящий момент, указанный в паспортах трансформаторов, предоставленных поставщиком оборудования.
5. Проведите предварительную проверку завершенного установленного оборудования, чтобы убедиться, что все компоненты установлены полностью и правильно для окончательной проверки.
6. Убедитесь, что заводская табличка и предупреждающие знаки правильно установлены в соответствии с последним чертежом, одобренным для строительства (IFC).
7. Базовые опоры для отдельно стоящего оборудования должны быть достаточными и правильно установлены в соответствии с последними утвержденными для строительства чертежами и стандартами.
8. Установленный трансформатор должен быть надлежащим образом заземлен на систему заземления в соответствии с последним одобренным для строительства чертежом.
9. Оборудование и его компоненты должны быть испытаны в соответствии с рекомендациями поставщика и одобрены Компанией. Результат тестирования должен быть запротоколирован.

УСТАНОВКА ОБОРУДОВАНИЯ ДЛЯ ЗАЗЕМЛЕНИЯ НЕЙТРАЛИ

1. Изучите и проверьте возможные маршруты доставки оборудования к месту его расположения, чтобы учесть зазоры над головой, радиус поворота и путь свободен от любых препятствий.
2. Аккуратно соберите все компоненты, следуя инструкциям поставщика оборудования. Выполните измерение сопротивления через болтовые соединения с помощью омметра низкого сопротивления, если применимо, в соответствии с NETA ATS 2009 .
3. Выровняйте оборудование и выровняйте его по уровню. Геодезист должен проверить его выравнивание и направления, используя геодезическое оборудование, если это необходимо.
4. Аккуратно устанавливайте оборудование, избегая возможных повреждений оборудования, и поддерживайте безопасную работу.
5. Первоначальная проверка полностью установленного оборудования должна быть проведена, чтобы убедиться, что соблюдены все требования в отношении последних утвержденных для строительства (IFC) чертежей и инструкций поставщика оборудования. Панели необходимо открыть и проверить на чистоту, чтобы убедиться в отсутствии посторонних предметов. Пыль и грязь следует удалять с помощью подходящего пылесоса или тряпки.
6. Выполните измерение сопротивления через болтовые соединения с помощью низкоомного омметра, если применимо, в соответствии с NETA ATS 2009. Подсоедините все силовые соединения и затяните все болтовые соединения с требуемым значением, включая шины, с помощью калиброванного динамометрического ключа в соответствии с данными производителя и отмечены визуальным индикатором.
7. Опалубочные работы, заливка и отделка бетонного фундамента должны выполняться в соответствии со стандартными техническими условиями.
8. Силовой конденсатор и заземляющий резистор должны быть правильно подключены к системе заземления в соответствии с последним одобренным для строительства чертежом.
9. Убедитесь, что заводская табличка и предупреждающие знаки правильно установлены в соответствии с последним чертежом, одобренным для строительства (IFC).

Первоначальные испытания изоляции должны проводиться группой полевой эксплуатации (FOG) в присутствии инспектора по контролю качества; результаты должны быть зарегистрированы и представлены компании до пуско-наладочных работ.

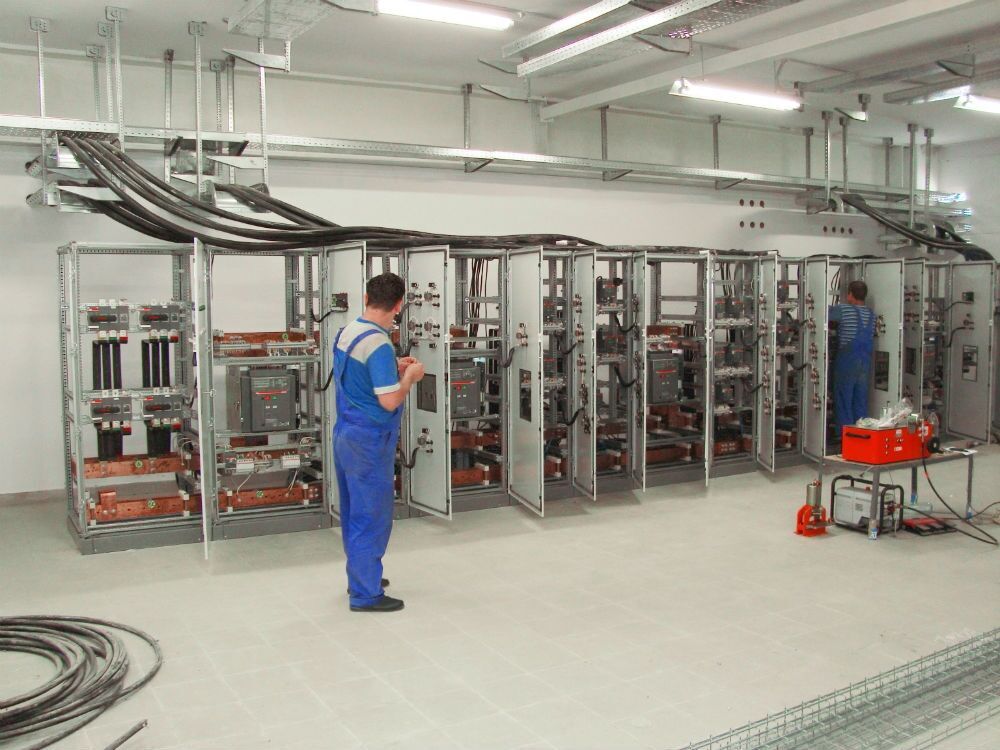

УСТАНОВКА РАСПРЕДЕЛИТЕЛЬНОГО УСТРОЙСТВА И ЦЕНТРА УПРАВЛЕНИЯ ДВИГАТЕЛЯМИ (ЦУД)

1. Перед транспортировкой просмотрите все возможные маршруты и проверьте препятствия, чтобы избежать задержек в работе. Гидравлическая тележка и другие необходимые инструменты для монтажа оборудования должны быть проверены и готовы к приему оборудования.
2. Оборудование должно подаваться внутрь единичной подстанции последовательно таким образом, чтобы свести к минимуму ненужные перемещения в пределах уставки. С оборудованием следует обращаться осторожно, чтобы избежать чрезмерного напряжения или повреждения металлических поверхностей.
3. Предварительно выровняйте оборудование по базе каналов. Геодезист должен тщательно проверить его выравнивание с помощью геодезического оборудования (при необходимости), чтобы убедиться, что оборудование выровнено и отвесно. Секции или звенья шин должны быть вставлены и, если указано, должны быть изолированы. Звенья шинного провода должны быть соединены.
4. Базовые опоры для отдельно стоящего оборудования должны быть достаточными и надежно установлены, чтобы выдерживать вес конкретного оборудования. При монтаже оборудования следует учитывать точку ввода кабеля и соединения с шинопроводом, избегая возможного напряжения кабеля, подлежащего концевой заделке, и соединений с шиной.
5. Собирайте все компоненты и отсеки как можно безопаснее и используйте только подходящие инструменты, подходящие для внутренних частей. Отсек выдвижного типа собирается на специальной тележке, предоставляемой поставщиком оборудования. Реле защиты должны быть аккуратно вставлены и подключены, настройки которых будут отрегулированы в соответствии с требованиями поставщика оборудования.
6. Выполните измерение сопротивления через болтовые соединения с помощью омметра низкого сопротивления, если применимо, в соответствии с НЕТА АТС 2009 . Затяните все болтовые соединения с помощью утвержденных инструментов (например, калиброванного динамометрического ключа), применяя значение крутящего момента, указанное поставщиком оборудования в технических паспортах и ​​отмеченное визуальным индикатором. Кабельный шинопровод, шины и другие соединения должны быть закреплены на опорах и выровнены. Соединения наружных фланцев шинопроводов должны быть герметичными и атмосферостойкими.
7. Распределительные устройства и ЦУД должны быть должным образом заземлены для системного заземления в соответствии с последним утвержденным строительным чертежом.

УСТАНОВКА КАБЕЛЬНОЙ ШИНЫ

1. Проверьте состояние отверстия в стене здания подстанции для ввода кабельной шины, встроенных стальных материалов, бетонного пола и бетонного фундамента снаружи подстанции для отдельно стоящих стальных колонн.
2. Выполнение работ по выравниванию анкерных болтов, шаблонированию и вырубке бетонного фундамента вспомогательного оборудования.
3. Изготовить и установить самостоятельную стальную колонну и опору в соответствии с последним утвержденным компанией чертежом конструкции.
4. Грунтовка, финишная и подкрашивающая окраска должны быть нанесены на каждую стальную поверхность, кромки, полученные в результате резки, сверления, сварки и шлифовки.
5. Информацию о заземляющей шине и установке заземления для опор и оборудования см. в другой статье на этом веб-сайте.
6. Удаление пыли и грязи с кабельной шины производить с помощью пылесоса и очищать шину с помощью очистителя контактов, полировочной ткани и т. д.
7. Установите кабельный шинопровод в соответствии с последним утвержденным строительным чертежом. Проверьте выравнивание кабельной шины и вертикальность.
8. Дополнительная опора должна быть установлена ​​везде, где это требуется в зависимости от условий на месте.
9. Соединение между кабельной шиной, проводными соединениями и кабельной шиной со смещением должно быть надлежащим образом закреплено и соединено в соответствии с последним утвержденным компанией строительным чертежом.
10. Инспектор контроля качества должен засвидетельствовать проверку контактного сопротивления кабельного шинопровода, изоляции и испытания на высокое напряжение через полное соединение от конца до конца, а результаты должны быть зарегистрированы и записаны в соответствующую форму проверки и испытаний, отраженную в утвержденном SATIP и должен быть представлен компании.
11. Загерметизируйте все соединительные окна кабельных шинопроводов, входы и проходы в стенах подстанции после межсоединения и испытаний с использованием воспламеняющегося высокостойкого герметика.

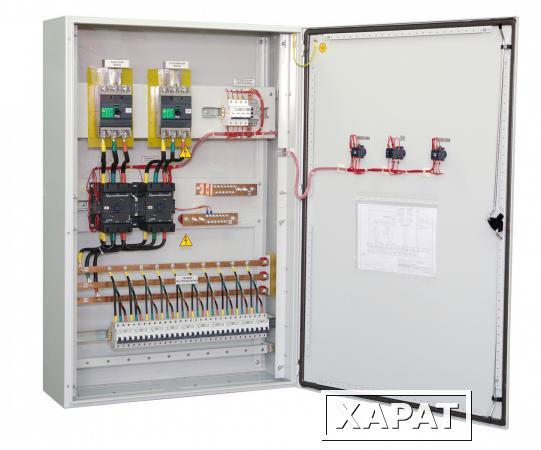

УСТАНОВКА ПАНЕЛИ УПРАВЛЕНИЯ, РАСПРЕДЕЛЕНИЯ И ПРОЧЕГО

1. Классификация внутреннего и наружного оборудования по опасным и безопасным зонам в соответствии с последними утвержденными для строительных чертежами.
2. Установите соответствующие структурные опоры и необходимые крепежные рельсы в соответствии с последними утвержденными компанией чертежами.
3. Аккуратно устанавливайте панель и/или оборудование на опоры и избегайте чрезмерного напряжения или повреждения металлических поверхностей.
4. Комплектное оборудование и специальные панели должны быть установлены в соответствии с чертежами и инструкциями поставщика оборудования.
5. Перед затяжкой болтов все разное оборудование и панель в сборе должны быть проверены для обеспечения выравнивания, уровня и соединений. При сборке оборудования должны использоваться только рекомендуемые материалы для болтов и значения крутящего момента в соответствии с рекомендациями поставщика.
6. Панели и/или оборудование должны быть должным образом заземлены для системного заземления в соответствии с последним одобренным компанией чертежом конструкции.
7. Краска для подкрашивания опоры панели в соответствии со спецификацией и процедурой покраски.

Необходимые инструменты и оборудование должны быть в хорошем состоянии и должны быть проверены руководителем / инженером по технике безопасности перед использованием на строительной площадке. К ним относятся, но не ограничиваются:

• Автовышка
• Ручной электрический инструмент
• Сварочный аппарат
• Мобильный кран
• Гидравлический домкрат
• Прямая/телескопическая стремянка
• Духовный уровень
• Динамометрический ключ
• Обычные ручные инструменты
• Рулетка

Все инструменты, используемые в классифицированной зоне, должны быть искробезопасными и подходящими для опасных зон.

• NFPA 70                            Национальный электротехнический кодекс

1. Перед началом любой работы получите утвержденное разрешение на работу от представителя соответствующей компании.
2. Пожарный наблюдатель с огнетушителем должен быть назначен на рабочую зону всякий раз, когда проводятся огневые работы.
3. Все электроинструменты должны быть проверены и иметь цветовую маркировку.
4. Опасная зона и требования к мерам предосторожности должны быть должным образом обсуждены с рабочей бригадой с соблюдением всех требований безопасности.
5. Непрерывный мониторинг и проверка должны проводиться соответствующим руководителем/бригадиром для выявления и исправления небезопасных действий при выполнении работ.
6. Обеспечьте предупредительные знаки и достаточное ограждение рабочих зон, чтобы избежать несанкционированного проникновения. На территорию должен допускаться только назначенный персонал.
7. Привязные ремни с двойным стропом должны использоваться при работе на приподнятых временных платформах (1,8 метра и выше).
8. Инспектор по безопасности должен следить за работой, чтобы помочь и защитить всех назначенных работников от воздействия угроз безопасности. Он должен обеспечить поставку и использование средств индивидуальной защиты (СИЗ) в соответствии с применимыми общими инструкциями и стандартами компании и Saudi Aramco.
9. Инспектор по электротехнике должен ежедневно проводить совещание по инструментарию, чтобы рабочие действия были должным образом скоординированы со всеми заинтересованными сторонами и чтобы все меры безопасности выполнялись на протяжении всего времени работы.
10. Уборка должна поддерживаться, а рабочая зона должна содержаться в чистоте и порядке в соответствии с Процедурой уборки на объекте.
11. Оценка опасностей и рисков при выполнении данной процедуры должна быть распространена и разъяснена работникам для обеспечения их осведомленности о безопасности.

Нравится:

Нравится Загрузка…

: Контент защищен.

%d блоггерам нравится это:

Требования к электроустановкам | UpCodes

110.1 Область применения

В этой статье рассматриваются общие требования к проверке и одобрению, установке и использованию, доступу и пространству вокруг электрических проводников и оборудования; ограждения, предназначенные для входа персонала; и туннельные установки.

Информационное примечание. См. информационное приложение J для получения информации о дизайне специальных возможностей ADA.

110.2 Утверждение

Проводники и оборудование, требуемые или разрешенные настоящим кодом , должны быть приемлемыми только в том случае, если они утверждены.

Информационное примечание. См. 90.7 «Осмотр оборудования на предмет безопасности» и 110.3 «Осмотр, идентификация, установка и использование оборудования». См. определения Approved, Identified, Labeled, и Listed.

110.3 Проверка, идентификация, установка, использование и внесение в список (сертификация продукции) оборудования

(A) Проверка

При оценке оборудования должны быть оценены следующие соображения:

1. Пригодность для установки и использования в соответствие этому коду

   Информационное примечание № 1: Оборудование может быть новым, отремонтированным, отремонтированным или переработанным.

   Информационное примечание № 2: Пригодность использования оборудования может быть определена по описанию, указанному на продукте или прилагаемом к нему, чтобы определить пригодность продукта для конкретной цели, среды или применения. Особые условия использования или другие ограничения, а также другая соответствующая информация могут быть отмечены на оборудовании, включены в инструкции по эксплуатации или включены в соответствующий перечень и информацию на этикетках. Пригодность оборудования может быть подтверждена перечислением или маркировкой.

2. Механическая прочность и долговечность, в том числе, для частей, предназначенных для ограждения и защиты другого оборудования, адекватность обеспечиваемой таким образом защиты
3. Изгибы проводов и пространство для соединений
4. Электрическая изоляция
5. Тепловые эффекты при нормальных условиях использования, а также в нештатных условиях, которые могут возникнуть при эксплуатации
6. Эффекты дугового разряда
7. Классификация по типу, размеру, напряжению, допустимому току и специальному использованию
8. Другие факторы, способствующие практической защите лиц, использующих оборудование или которые могут соприкасаться с ним

(B) Установка и использование

инструкции, включенные в перечень или маркировку.

(C) Перечень

Испытания, оценка и внесение в список (сертификация продукции) продукции должны выполняться признанными квалифицированными лабораториями электрических испытаний и должны соответствовать применимым стандартам на продукцию, признанным обеспечивающим эквивалентную и эффективную безопасность для оборудования, установленного в соответствии с это Код.

Информационное примечание. Управление по охране труда и здоровья (OSHA) признает квалифицированные электрические испытательные лаборатории, которые проводят оценку, испытания и сертификацию определенных продуктов, чтобы убедиться, что они соответствуют требованиям как строительных, так и общих отраслевых электрических стандартов OSHA. Если внесение в список (сертификация продукта) выполняется в соответствии с программой квалифицированной лаборатории электрических испытаний, этот знак в списке означает, что протестированное и сертифицированное изделие соответствует требованиям одного или нескольких соответствующих стандартов испытаний на безопасность продукта.

110.4 Напряжения

В настоящем Кодексе рассматриваемым напряжением должно быть напряжение, при котором работает цепь. Номинальное напряжение электрооборудования должно быть не ниже номинального напряжения цепи, к которой оно подключено.

110.5 Проводники

Проводники, используемые для передачи тока, должны быть из меди, алюминия или алюминия с медным покрытием, если иное не предусмотрено настоящим Кодексом . Если материал проводника не указан, размеры, указанные в настоящем 9Код 0250 распространяется на медные жилы. Если используются другие материалы, размер должен быть соответствующим образом изменен.

110.6 Размеры проводников

Размеры проводников указаны в американском калибре проволоки (AWG) или в круговых милах.

110.7 Целостность проводки

Завершенные электромонтажные работы не должны иметь коротких замыканий, замыканий на землю или каких-либо соединений с землей, кроме тех, которые требуются или разрешены в других положениях настоящего Кодекса .

110.8 Способы подключения

В этот код включены только методы подключения, признанные подходящими. Должна быть разрешена установка общепризнанных методов электропроводки в любом типе здания или помещения, за исключением случаев, предусмотренных настоящим Кодексом .

110.9 Номинальная отключающая способность

Оборудование, предназначенное для прерывания тока на уровнях повреждения, должно иметь номинальную отключающую способность при номинальном напряжении цепи, по крайней мере, равном току, доступному на клеммах линии оборудования.

Оборудование, предназначенное для отключения тока на уровнях, отличных от короткого замыкания, должно иметь отключающую способность при номинальном напряжении цепи, по крайней мере, равном току, который должен быть отключен.

110.10 Полное сопротивление цепи, номинальные токи короткого замыкания и другие характеристики

Устройства защиты от перегрузки по току, полное сопротивление, номинальные токи короткого замыкания оборудования и другие характеристики защищаемой цепи должны выбираться и координироваться таким образом, чтобы защитные устройства цепи, используемые для устранения неисправности, чтобы сделать это без значительного повреждения электрического оборудования цепи. Предполагается, что эта неисправность возникает либо между двумя или более проводниками цепи, либо между любым проводником цепи и проводником(ами) заземления оборудования, разрешенными в 250.118. Перечисленное оборудование, применяемое в соответствии с его перечнем, считается отвечающим требованиям настоящего раздела.

110.11 Агенты, вызывающие ухудшение состояния

Если только они не предназначены для использования в рабочей среде, никакие проводники или оборудование не должны располагаться во влажных или мокрых местах; при воздействии газов, дымов, паров, жидкостей или других веществ, оказывающих разрушающее воздействие на проводники или оборудование; или там, где они подвергаются воздействию чрезмерных температур.

Информационное примечание № 1: См. 300.6 для защиты от коррозии.

Информационное примечание № 2: Некоторые чистящие и смазочные составы могут вызвать серьезное ухудшение качества многих пластиковых материалов, используемых для изоляции и структурных применений в оборудовании.

Оборудование, не предназначенное для использования вне помещений, и оборудование, предназначенное только для использования внутри помещений, например, «сухие помещения», «использование только внутри помещений», «влажные помещения» или корпуса типов 1, 2, 5, 12, 12K и/или 13, должны быть защищены от повреждений от погодных условий во время строительства.

Информационное примечание № 3: См. Таблицу 110.28 для соответствующих обозначений типов корпусов.

Информационное примечание № 4: Минимальные положения о паводках приведены в NFPA 5000-2015 Строительный кодекс и нормы безопасности, , Международного строительного кодекса (IBC), и Международного жилищного кодекса для домов на одну и две семьи (IRC).

110.12 Механическое выполнение работ

Электрическое оборудование должно быть установлено аккуратно и качественно.

Информационное примечание. Принятые отраслевые практики описаны в стандартах ANSI/NECA 1-2015, Standard for Good Workmanship in Electrical Construction, и других утвержденных ANSI стандартах установки.

(A) Неиспользуемые отверстия

Неиспользуемые отверстия, кроме тех, которые предназначены для работы оборудования, предназначены для монтажа или разрешены как часть конструкции для перечисленного оборудования, должны быть закрыты для обеспечения защиты, по существу эквивалентной стена оборудования. Если металлические заглушки или пластины используются с неметаллическими корпусами, они должны быть утоплены не менее чем на 6 мм ( ¹ / ₄ дюймов) от внешней поверхности корпуса.

(B) Целостность электрического оборудования и соединений

Внутренние части электрического оборудования, включая шины, клеммы проводки, изоляторы и другие поверхности, не должны быть повреждены или загрязнены посторонними материалами, такими как краска, штукатурка, чистящие средства, абразивы или коррозионные остатки. Не должно быть поврежденных частей, которые могут неблагоприятно повлиять на безопасную работу или механическую прочность оборудования, таких как сломанные части; согнутый; резать; или изношены в результате коррозии, химического воздействия или перегрева.

(C) Кабели и проводники

Кабели и проводники, проложенные на поверхности потолков и боковых стен, должны поддерживаться конструкцией здания таким образом, чтобы кабели и проводники не были повреждены при нормальной эксплуатации здания. Такие кабели и проводники должны быть закреплены с помощью крепежных средств, включая хомуты, скобы, кабельные стяжки, подвески или аналогичные приспособления, спроектированные и установленные таким образом, чтобы не повредить кабель. Установка также должна соответствовать 300.4 и 300.11. Неметаллические кабельные стяжки и другие неметаллические кабельные аксессуары, используемые для закрепления и поддержки кабелей в других помещениях, используемых для окружающего воздуха (пленумы), должны быть указаны как обладающие низкими свойствами дымо- и тепловыделения.

Информационное примечание № 1: Принятые отраслевые практики описаны в ANSI/NECA/FOA 301-2009, Стандарте для установки и тестирования оптоволоконных кабелей, и других стандартах установки, утвержденных ANSI.

Информационное примечание № 2: См. 4.3.11.2.6.5 и 4.3.11.5.5.6 NFPA 90A-2018, Стандарт по установке систем кондиционирования и вентиляции, для дискретных горючих компонентов, установленных в соответствии с 300. 22( С).

Информационное примечание № 3: Краска, штукатурка, чистящие средства, абразивы, коррозионные остатки или другие загрязняющие вещества могут привести к неопределенным изменениям свойств оптоволоконного кабеля.

110.13 Монтаж и охлаждение оборудования

(A) Монтаж

Электрическое оборудование должно быть надежно закреплено на поверхности, на которой оно установлено. Не допускается использование деревянных дюбелей, вбитых в отверстия в кирпичной кладке, бетоне, штукатурке или подобных материалах.

(B) Охлаждение

Электрооборудование, основанное на принципах естественной циркуляции воздуха и конвекции для охлаждения открытых поверхностей, должно быть установлено таким образом, чтобы потоку комнатного воздуха над такими поверхностями не препятствовали стены или соседнее установленное оборудование. Для оборудования, предназначенного для напольной установки, должен быть обеспечен зазор между верхними поверхностями и прилегающими поверхностями для рассеивания поднимающегося теплого воздуха.

Электрооборудование с вентиляционными отверстиями должно быть установлено таким образом, чтобы стены или другие препятствия не препятствовали свободной циркуляции воздуха через оборудование.

110.14 Электрические соединения

Из-за различных характеристик разнородных металлов такие устройства, как терминалы давления или соединители для сращивания под давлением и наконечники для пайки, должны быть идентифицированы по материалу проводника и должны быть правильно установлены и использованы. Проводники из разнородных металлов не должны смешиваться в клемме или соединительном соединителе, где происходит физический контакт между разнородными проводниками (такими как медь и алюминий или алюминий и алюминий, плакированный медью), если только устройство не идентифицировано для цели и условий использования. Такие материалы, как припои, флюсы, ингибиторы и соединения, если они используются, должны быть пригодны для использования и не должны оказывать неблагоприятного воздействия на проводники, установку или оборудование.

Соединители и зажимы для проводников с более тонкой жилой, чем скрутка класса B и класса C, как показано в таблице 10 главы 9, должны быть идентифицированы для определенного класса или классов проводников.

(A) Клеммы

Соединение проводников с частями клемм должно обеспечивать надежное соединение без повреждения проводников и должно выполняться с помощью соединителей под давлением (в том числе с установочными винтами), наконечников для пайки или сращиваний с гибкими проводами. Соединение с помощью винтов или шпилек и гаек с перевернутыми наконечниками или их эквивалентов допускается для проводников 10 AWG или меньше.

Зажимы для более чем одного проводника и зажимы, используемые для соединения алюминия, должны быть обозначены соответствующим образом.

(B) Сращивания

Проводники должны быть сращены или соединены с помощью приспособлений для сращивания, предназначенных для использования, или путем пайки, сварки или пайки с плавким металлом или сплавом. Паяные соединения должны быть сначала сращены или соединены таким образом, чтобы обеспечить механическую и электрическую надежность без припоя, а затем припаяны. Все места сращивания и соединения, а также свободные концы проводников должны быть покрыты изоляцией, эквивалентной изоляции проводников, или идентифицированным изолирующим устройством.

Соединители проводов или средства сращивания, установленные на проводниках для непосредственного заглубления, должны быть перечислены для такого использования.

(C) Температурные ограничения

Номинальная температура, связанная с допустимой нагрузкой проводника, должна быть выбрана и согласована таким образом, чтобы не превышать самую низкую номинальную температуру любого подключенного оконечного устройства, проводника или устройства. Допускается использование проводников с температурным диапазоном выше, чем указано для заделки, для регулировки, коррекции или и того, и другого.

(1) Положения об оборудовании

Определение условий прекращения действия оборудования должно основываться на 110. 14(C)(1)(a) или (C)(1)(b). Если оборудование не указано и не маркировано иным образом, допустимые токи проводников, используемые при определении условий заделки оборудования, должны основываться на Таблице 310.16 с изменениями, внесенными в 310.12.

(a) Условия заделки оборудования для цепей с номинальным током 100 ампер или менее или с маркировкой для проводов от 14 AWG до 1 AWG должны использоваться только для одного из следующего:

1. Проводники с номиналом 60°C (140°F).
2. Проводники с более высокими температурными характеристиками, при условии, что допустимая нагрузка таких проводников определяется на основе допустимой нагрузки 60°C (140°F) используемого размера проводника.
3. Проводники с более высокими температурными характеристиками, если оборудование указано и идентифицировано для использования с такими проводниками.
4. Для двигателей, обозначенных буквами конструкции B, C или D, разрешается использовать проводники с классом изоляции 75°C (167°F) или выше при условии, что допустимая нагрузка таких проводников не превышает 75° C (167°F)

(b) Условия заделки оборудования для цепей с номинальным током более 100 ампер или маркированные для проводов больше 1 AWG должны использоваться только для одного из следующего:

1. Проводники с номиналом 75°C (167°F)
2. Проводники с более высокими температурными характеристиками при условии, что допустимая нагрузка таких проводников не превышает допустимой нагрузки 75°C (167°F) используемого размера проводника или не превышает их допустимой нагрузки, если оборудование указано и идентифицировано для использования с такими проводниками

(2) Положения об отдельных соединителях

Отдельно установленные соединители давления должны использоваться с проводниками с допустимой нагрузкой, не превышающей допустимую нагрузку при указанной и указанной номинальной температуре соединителя.

Информационное примечание. Что касается 110.14(C)(1) и (C)(2), маркировка оборудования или листинговая информация могут дополнительно ограничивать размеры и номинальные температуры подключаемых проводников.

(D) Момент затяжки клеммного соединения

Значения момента затяжки для клеммных соединений должны соответствовать указанным на оборудовании или в инструкциях по установке, предоставленных изготовителем. Для достижения указанного значения крутящего момента должны использоваться утвержденные средства.

Информационное примечание № 1: Примеры утвержденных средств достижения указанных значений крутящего момента включают в себя динамометрические инструменты или устройства, такие как срезные болты или устройства отрывного типа с визуальными индикаторами, которые демонстрируют, что был применен надлежащий крутящий момент.

Информационное примечание № 2. Если на оборудовании не указаны числовые значения крутящего момента или отсутствуют инструкции по установке, можно связаться с производителем оборудования.
