Монтаж гофрированной трубы из нержавеющей стали: особенности и преимущества

Как правильно выполнить монтаж гофрированной трубы из нержавеющей стали. Каковы основные преимущества использования гофрированных труб в системах водоснабжения и отопления. Какие существуют особенности монтажа гофрированных труб из нержавейки.

Что представляют собой гофрированные трубы из нержавеющей стали

Гофрированные трубы из нержавеющей стали — это современный материал для монтажа систем водоснабжения, отопления и газоснабжения. Они обладают рядом уникальных свойств, которые делают их все более популярными:

• Высокая гибкость и пластичность
• Прочность и долговечность
• Устойчивость к коррозии
• Способность выдерживать высокие температуры и давление
• Простота монтажа

Гофрированная труба из нержавейки представляет собой гибкий металлический рукав с волнообразной поверхностью. Благодаря своей структуре она легко изгибается и принимает нужную форму, сохраняя при этом прочность и герметичность.

Преимущества использования гофрированных труб из нержавеющей стали

Рассмотрим основные достоинства гофрированных труб из нержавейки по сравнению с другими видами труб:

Простота и скорость монтажа

Гибкость гофрированных труб позволяет легко прокладывать их в труднодоступных местах, огибая препятствия. При этом не требуется использование дополнительных фитингов и соединений. Монтаж выполняется значительно быстрее, чем при работе с жесткими трубами.

Отсутствие сварных швов

Гофрированная труба представляет собой цельное изделие без сварных швов по всей длине. Это исключает возможность протечек в местах соединений и повышает надежность системы в целом.

Устойчивость к температурным деформациям

Благодаря своей гофрированной структуре труба способна компенсировать температурные расширения и сжатия. Это предотвращает возникновение напряжений в трубопроводе и увеличивает срок его службы.

Особенности монтажа гофрированных труб из нержавеющей стали

При монтаже гофрированных труб из нержавейки следует учитывать некоторые нюансы:

Подготовка трубы

Перед монтажом необходимо:

1. Отрезать трубу нужной длины с помощью специального трубореза
2. Очистить торцы от заусенцев и стружки
3. Проверить целостность трубы по всей длине

Соединение труб

Для соединения гофрированных труб из нержавейки используются специальные фитинги с уплотнительными кольцами. Порядок соединения:

1. Надеть на конец трубы накидную гайку фитинга
2. Вставить в трубу штуцер фитинга до упора
3. Затянуть накидную гайку с помощью гаечных ключей

Крепление трубы

Гофрированную трубу необходимо надежно фиксировать с помощью специальных хомутов или кронштейнов. Расстояние между точками крепления не должно превышать 1-1,5 метра.

Области применения гофрированных труб из нержавеющей стали

Благодаря своим уникальным свойствам, гофрированные трубы из нержавейки находят широкое применение в различных сферах:

• Системы холодного и горячего водоснабжения
• Отопительные системы
• Газопроводы низкого и среднего давления
• Системы пожаротушения
• Технологические трубопроводы в промышленности

Особенно эффективно использование гофрированных труб из нержавейки в условиях ограниченного пространства, при реконструкции старых зданий, а также в сейсмоопасных районах.

Выбор гофрированной трубы из нержавеющей стали

При выборе гофрированной трубы из нержавейки следует обратить внимание на следующие параметры:

Диаметр трубы

Выбирается в зависимости от требуемой пропускной способности и назначения трубопровода. Наиболее распространенные диаметры — от 15 до 50 мм.

Толщина стенки

Влияет на прочность и долговечность трубы. Обычно составляет от 0,2 до 0,3 мм для бытового применения.

Материал

Предпочтительно использовать трубы из высококачественной нержавеющей стали марок AISI 304 или AISI 316L.

Правила эксплуатации гофрированных труб из нержавеющей стали

Для обеспечения длительной и безопасной эксплуатации гофрированных труб из нержавейки необходимо соблюдать следующие правила:

• Не превышать максимально допустимое рабочее давление и температуру
• Избегать механических повреждений трубы
• Периодически проверять состояние соединений и креплений
• При необходимости проводить гидравлические испытания системы

При правильном монтаже и эксплуатации гофрированные трубы из нержавеющей стали способны прослужить более 50 лет без необходимости замены или ремонта.

Гофрированная нержавеющая труба: особенности применения и монтаж

Нержавеющая гофротруба – сравнительно новый материал в сантехнике, убедительно доказывающий свое превосходство над пластиковыми или стальными аналогами. Отличается простотой установки, прочностью, надежностью и долговечностью.

При помощи гофры из нержавеющей стали можно в сжатые сроки спроектировать и реализовать систему горячего или холодного водоснабжения, газопровод или теплый пол.

Содержание

• Что собой представляют гофрированные трубы из нержавеющей стали
• Сфера применения
• Достоинства и недостатки
• Монтаж гофротрубы из нержавейки

Что собой представляют гофрированные трубы из нержавеющей стали

Впервые придумали использовать гофрированную стальную трубу для систем отопления и водоснабжения в Японии. Чуть позже изобретение завоевало европейский рынок, а теперь находит все больше почитателей в нашей стране.

Гофротруба производится промышленным способом из нержавеющей стальной ленты соответствующего размера. Заготовки проходят через формовочный станок и свариваются в специальной газовой камере, предотвращающей испарение легирующих компонентов, отвечающих за нержавеющие качества металла.

Полученная гофра называется неотожженной, она сравнительно недорогая и может успешно эксплуатироваться в системах, не предъявляющих повышенные требования к прочности и долговечности материала.

Следующий шаг производственного цикла называется отжиг. Изделия разогреваются до сверхвысоких температур, после чего охлаждаются. Такая труба становится прочнее и пластичнее, она прекрасно держит форму и обладает повышенными прочностными характеристиками.

Это важно! По внешнему виду отличить отожженную гофру от неотожженной невозможно, тогда как разница в цене может доходить до внушительных цифр. Усложняет ситуацию и тот факт, что на саму гофру не наносится маркировка, она присутствует только на упаковке бухты.

Сфера применения

Превосходные эксплуатационные качества гофротрубы позволяют одинаково эффективно использовать ее в самых разных областях народного хозяйства:

• промышленность;
• сельхозпредприятия;
• пищевые производства;
• химические и фармакологические предприятия.

Но истинную народную любовь гофрированная нержавейка завоевала благодаря возможности быстро и качественно смонтировать любой трубопровод в квартире или частном доме. Гибкость и универсальность гофры особенно ценны в стесненных условиях городских квартир, где на счету может быть в буквальном смысле слова каждый сантиметр площади.

Нередки случаи, когда коммуникации приходится полностью переделывать из-за того, что при монтаже не хватило нескольких миллиметров трубы. Гибкую гофрированную трубу всегда можно уложить таким образом, что ее длины окажется ровно столько, сколько необходимо.

Выпускается гофра стандартными бухтами по 50 метров, что позволяет с легкостью монтировать даже самые масштабные конструкции. При необходимости, у производителя можно заказать трубы любых размеров и протяженности.

Обратите внимание! Область применения гофрированной трубы не ограничивается системами водоснабжения или отопления. Полая и гибкая стальная труба послужит отличной защитой от влаги, грызунов и механических повреждений для электрических кабелей.

Достоинства и недостатки

Растущая популярность гофры из нержавейки определяется целым рядом ее несомненных преимуществ:

• Гофрированная труба необычайно гибкая. Трубопроводу в процессе монтажа можно придать любую форму, без использования специальных навыков или инструментов. Гибка не изменяет диаметр сечения, не вызывает образования микротрещин или истончения стенок. Единственное, о чем стоит помнить – минимальный диаметр изгиба должен быть равен трем диаметрам самой трубы. Так, стандартная гофра диаметром 15 мм без особых проблем изгибается до диаметра 45 мм.
• Гофра устойчива к перепадам давления (заявленный верхний уровень составляет 50 атмосфер) и температуры (рабочий диапазон от -50 до +110 градусов). Верхняя и нижняя граница температур относятся скорее к возможностям силиконовых или фторопластовых уплотнительных колец, сама же гофротруба с легкостью выдерживает воздействие температур до +800 градусов.
• Нержавеющая сталь химически неактивна, что исключает возможность появления коррозии. В сравнении с обычной сталью, срок эксплуатации изделия может быть увеличен в несколько раз.
• Легкость монтажа – еще одно важное преимущество. Соединение участков трубопровода осуществляется посредством латунных фитингов с уплотнительными кольцами. Ремонт системы также не будет представлять особой сложности. В среднем, использование гофры позволяет сократить время на монтаж системы водоснабжения или отопления в 2-3 раза.
• Гофрированная труба не боится грибка, грызунов, плесени, а также легко переносит многократные переходы через точку замерзания носителя.
• Высокая надежность материала позволяет прятать трубопровод в бетонную стяжку или в слой штукатурки.
• Несмотря на высокую прочность, изделие легко режется при помощи обыкновенной ножовки по металлу, болгарки или трубореза.

Разумеется, как и любой прочий материал, нержавеющая гофротруба не может состоять из одних достоинств. Имеются и некоторые недостатки, а вот насколько они весомые в конкретном случае – каждый хозяин решает для себя самостоятельно:

• Сложность в уходе. При долговременном использовании в металлических складках поверхности будет скапливаться грязь и пыль, убрать которую обыкновенной влажной тряпкой вряд ли получится. Для очистки гофры придется использовать жесткую щетку. Впрочем, можно решить проблему иначе – попросту спрятать гофрированные трубы в защитные кожухи или короба.
• Слабая ударопрочность. В тех местах, где будет велика вероятность приложения сильных механических воздействий, гофру также стоит защитить специальным кожухом.
• Даже самые надежные фитинги будут нуждаться в периодическом обслуживании – визуальном осмотре и, при необходимости, замене уплотнительных колец.
• Уязвимость к некоторым химикатам. В сочетании с хорошей электропроводностью материала это способно приводить к появлению химической или электрохимической коррозии.
• Эстетическая составляющая. Производители гофрированных труб вполне справедливо отдают главенство функциональности своих изделий, нежели их привлекательности. Недостаток легко устраняется скрытой прокладкой гофры.
• Высокая теплопроводность материала. Делает гофрированные трубы не столь эффективными в системах отопления (некоторые даже используют гофру в качестве радиатора). Решить проблему можно использованием теплоизоляционных материалов.

Монтаж гофротрубы из нержавейки

Процедура монтажа гофры подкупает легкостью и простотой. Все что понадобится из инструмента – ключ для затягивания натяжных гаек и приспособление для обрезания гофротрубы.

Обратите внимание! При покупке соединительных фитингов стоит отдать предпочтение изделиям той же марки, что и у гофротрубы. Это обеспечит идеальную совместимость и сделает систему более надежной.

Пошаговая процедура монтажа выглядит следующим образом:

• Фитинги присоединяются к сантехнике с помощью специальных уплотнительных колец из фторопласта или силикона, входящих в комплект поставки.
• Отрезок гофрированной трубы необходимой длины аккуратно отрезается. Допускается использование любого подходящий инструмента, но наилучшим вариантом станет специальный роликовый труборез. Поверхность среза проверяется на перпендикулярность оси трубы, а также на наличие загибов и заусениц, при необходимости делается коррекция.
• Отрезок трубы вставляется в соответствующий фитинг и фиксируется затягиванием натяжной гайки. С затягиванием сильно стараться не следует. Качественный фитинг может надежно обеспечивать герметичность даже при закручивании руками. А вот перетянутый уплотнитель, напротив, рискует выйти из строя гораздо раньше.
• Трубопроводу придается необходимая конфигурация, после чего гофра закрепляется на своем месте специальным крепежом.
• Аналогичным образом производится монтаж при переходе от одного типа трубопровода к гофре. На отвод или стояк крепится соответствующий фитинг, в другой его конец вставляется гофрированная труба и затягивается кольцо.
• По завершении монтажа в систему подается вода (лучше сделать это при повышенном давлении), а стыки тщательно проверяются на герметичность. В местах протечек следует покрепче затянуть гайки.

Это важно! Не стоит забывать, что гофрированная труба – чрезвычайно гибкий материал, поэтому фиксировать ее следует более тщательно. В сравнении с трубопроводом из полипропилена, количество точек крепления стоит увеличить в 2-3 раза. Стоимость элементов крепежа невелика, поэтому бюджет проекта от увеличения их количества сильно не пострадает.

Гофрированная труба для электропроводки: монтаж

Опубликовано:

16.10.2013

Не многие знают о таком потрясающем изобретении человечества, как гофрированная труба. О ее достоинствах можно говорить очень долго. Существует как металлическая, так и пластиковая труба такого вида. Оба эти вида широко применяются в прокладке электропроводки и иных подобных коммуникаций.

Схема гофрированной трубы с переменным диаметром поперечного сечения.

Общие сведения про гофрированную трубу

Гофрированной трубой принято называть трубу с переменным диаметром поперечного сечения. В общем случае такая труба имеет два значения диаметра. Имеются два участка, которые попеременно чередуются на протяжении всей длины трубы. Один участок имеет тонкие стенки и меньший диаметр, а второй, соответственно, больший диаметр и более толстые стенки.

Участки с толстыми стенками помогают гофротрубе выдерживать мелкие механические воздействия, защищая при этом провода электропроводки от повреждения. Тонкие же стенки помогают трубе быть очень гибкой. Кроме того, именно за счет тонкостенных участков гофра способна, хоть и не на значительный показатель, но удлиняться.

Как уже отмечалось, гофротруба выпускается в двух исполнениях: металлическом и пластиковом. Причем гораздо чаще выпускают именно пластиковую гофру, а не стальную.

Свое применение такой материал получил не только при укладке электропроводки, но и при укладке воздушных систем вентиляции. Она помогает сделать воздушные каналы практически любой сложной формы благодаря своей гибкости. Применяется она и в сантехнике, чаще всего в качестве соединения сифонов и канализационных каналов.

Самое большое распространение гофра получила в качестве каналов для проводки.

Стоит заметить, что с этой целью используется не простая гофрированная труба, а специальная, которая называется электротехнической. Выполняется она исключительно из ПВХ.

Вернуться к оглавлению

Электротехническая гофрированная труба

При покупке гофры следует обратить внимание на то, что диаметр указывается внешний.

Такой вид гофры отличается от других следующими параметрами:

• формой продольного сечения;
• соотношением длин участков с различными диаметрами;
• конструкцией;
• гибкостью и эластичностью.

В отличие от простой гофры, электротехническая выполняется с прямоугольным продольным профилем, то есть отдельные участки с разными диаметрами выполнены не в виде полусфер, а в виде прямоугольников.

Отличается она и соотношением протяженности участков с разными диаметрами. У обычной гофры ширина участка с меньшим диаметром, как правило, такая же, как и ширина участка с большим диаметром. В электротехнической эти параметры имеют разные величины – у участка с меньшим диаметром протяженность меньше. Вкупе с большой жесткостью поливинилхлорида это делает электротехническую гофру достаточно жесткой и менее эластичной, по сравнению с обычной. Меньшая эластичность не позволяет ей растягиваться по длине. Зато гибкость у такой гофры куда выше, чем у других видов подобного материала.

Основное отличие электротехнической гофры кроется в ее конструкции. Во внутренней полости имеется специальная протяжка, которая представлена стальной проволокой. Эта проволока необходима для того, чтобы можно было затянуть жгуты внутрь трубы.

Диаметр на гофре всегда указывается внешний, следовательно, внутренний диаметр будет меньше.

Можно отличить электротехническую гофру и по цвету. Как правило, она выпускается отечественной промышленностью в серых оттенках. Зарубежные аналоги могут иметь синий, красный и другой цвет.

При покупке гофры следует обратить внимание на то, что диаметр указывается внешний. Это означает, что внутренний диаметр может быть меньше минимум на несколько миллиметров, а в некоторых случаях и больше, чем на см.

Самыми популярными диаметрами такого материала для электропроводки являются все диаметры, лежащие в диапазоне от 1,6 до 5 см. Гораздо реже можно встретить диаметры меньше или больше соответственных крайних значений.

Гофра складируется и продается в бухтах. Длина трубы в одной бухте имеет прямую зависимость от внешнего диаметра. Например, для диаметра в 16 мм длина трубы в бухте будет равна 100 м, для диаметра в 50 мм – 20 м.

Вернуться к оглавлению

Монтаж электропроводки в гофре

Гофра для электропроводки изготовливается из негорящего материала, следовательно, монтировать ее можно практически на любой поверхности и на любой конструкции.

Поскольку гофра для электропроводки изготовлена из негорящего материала, то монтировать ее можно практически на любой поверхности и на любой конструкции, включая и любое деревянное строение. Нередки те случаи, когда проводку прячут в гофру, а ее, в свою очередь, под обшивку деревянного дома. Такие случаи бывают, хотя рекомендовано в такой ситуации использовать специальные гладкие и жесткие трубы.

Итак, монтаж начинается с того, что отрезается необходимая длина трубы. Сделать это можно обычным острым ножом или ножовкой с мелкими зубьями. Стальная проволока перекусывается бокорезами.

Особое внимание здесь нужно уделять именно проволоке. Поскольку она имеет некоторое натяжение, то при ее резке конец может «уйти» внутрь.

Достать его потом можно будет, только еще раз разрезав трубу. Во избежание подобных ситуаций, протяжку во время резки немного оттягивают и удерживают, а после просто загибают наружу.

Вторым шагом готовят сам жгут проводов. Если провод один, то подготовки не нужно. Если несколько, то их просто скрепляют между собой изолентой по всей длине. Лучше всего использовать ПВХ-изоленту, поскольку она не создает лишнего трения.

Далее подготовленный жгут, точнее, один его конец, надежно соединяют с протяжкой. Здесь есть несколько способов. Иногда протяжка просто обвивается вокруг жгута и обжимается пассатижами, иногда протяжкой прокалывают изоляцию проводов, иногда протяжку приматывают к жгуту изолентой – способов довольно много. В любом случае конец жгута обматывается изолентой, чтобы провода не цеплялись за внутренние стенки гофры.

Далее наступает момент непосредственной втяжки жгута в гофру. Если это делают два человека, то один просто держит протяжку, а второй надевает гофру на жгут сверху. Если такая работа выполняется в одиночку, то протяжку лучше примотать вторым концом к чему-либо.

Крепление можно выполнять при помощи специальной монтажной полосы из алюминия.

В случае отрыва протяжки от жгута остается только один выход – делать разрез гофры в месте разрыва. В такой ситуации весь жгут будет лежать в гофре, составленной из кусков. Места таких разрезов рекомендуется обмотать ПВХ-изолентой. Чтобы избежать подобной ситуации, затягивать жгут нужно монотонно и медленно.

После завершения этой процедуры гофра со жгутом внутри крепится к чему-либо. Крепление можно выполнять при помощи специальной монтажной полосы из алюминия. Можно использовать клипсы из пластика. Они подбираются в соответствии с диаметром гофры. Крепежные элементы следует устанавливать равномерно, то есть через одно и то же расстояние. Это поможет избежать провисания гофры на отдельных участках.

На месте входа проводов в розетки, выключатели и другие подобные узлы, гофру также рекомендуется прятать вместе с проводами. Это нужно для того, чтобы не образовывалось открытых участков электропроводки. Специально для такого монтажа выпускаются электрические розетки и выключатели с уплотнительными резиновыми вставками. Они вырезаются по диаметру гофры. Особенно актуален такой способ укладки для внешней электропроводки.

http://experttrub.ru/youtu.be/Kfe5fVMgZl0″>

Стоит отметить, что некоторые считают, что использование гофры не приемлемо с эстетической точки зрения. Однако, выполнив ее укладку ровно и аккуратно, можно добиться нормального ее внешнего вида, вписывающегося в общий дизайн интерьера. Кроме того, зачастую именно гофра становится оптимальным решением для дачи или загородного дома отдыха в плане экономии, а проводка в гофрированных трубах никогда не станет источником опасности.

Похожие статьи:

Гофрированная труба – из чего делают, как выбрать, существующие размеры, особенности монтажа

Полимерные трубы – цилиндрические изделия, полые внутри с длиной, значительно превосходящей диаметр. Они могут изготавливаться из самых разных термопластических материалов и их смесей, использоваться в многочисленных сферах человеческой деятельности. Гофрированная труба имеет наружную волнистую поверхность, обеспечивающую необходимую кольцевую жесткость.

Что такое гофрированные трубы?

Эту разновидность проката не спутать ни с чем другим, а все благодаря характерной рифленой поверхности. Гофра труба производится методом двухшнековой экструзии. В результате получается изделие с гладкой цилиндрической поверхностью внутри и гофрированной волнистой – снаружи. Обе стенки делают одновременно, соединяют «горячим» методом для получения единой монолитной конструкции. Внутри трубы имеются полости, обеспечивающие легкость конструкции, а рифленая наружная поверхность придает нужную жесткость.

Применение гофрированной трубы

Есть несколько основных сфер применения изделий такого типа, которые и определяют их размер, вид, материал изготовления и другие характеристики:

1. Прокладка электрических, волоконно-оптических кабелей и проводов связи.
2. Подача и транспортировка воды.

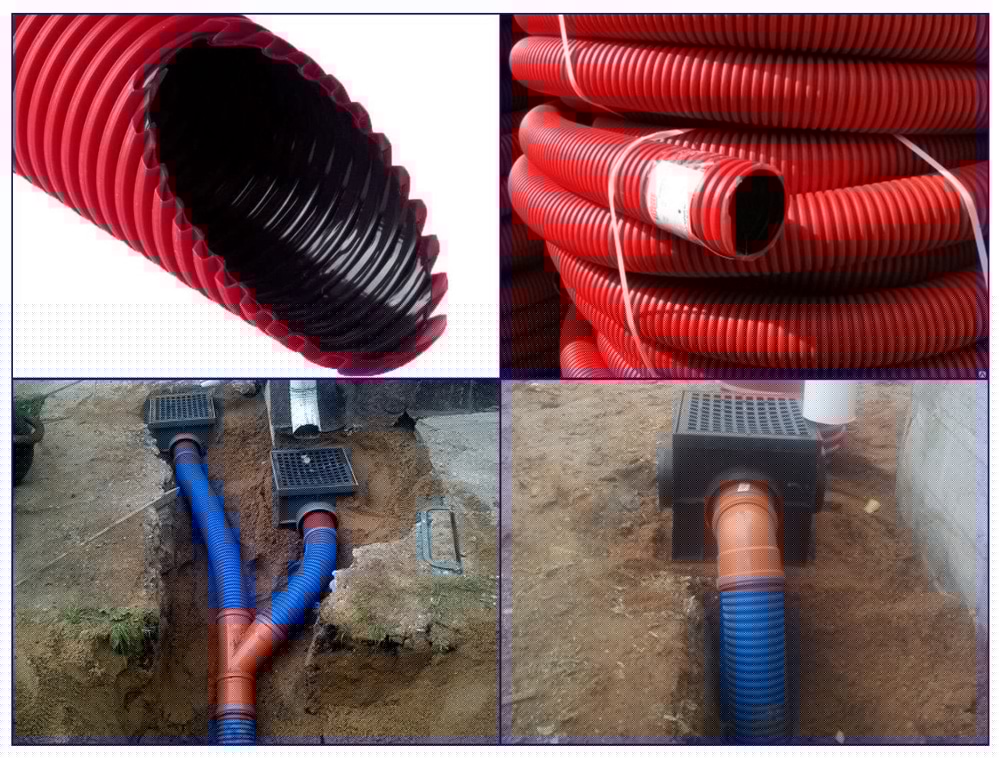

3. Отвод канализационных стоков. Гофрированная труба для канализации отличается от своего диэлектрического собрата большими размерами.
4. Системы отопления и газоснабжения.
5. Вентиляция.
6. Водоотведение.

Плюсы и минусы гофрированных труб

У изделий такого типа есть масса достоинств, но и недостатки тоже имеются. К первым относят:

1. Небольшой вес, существенно облегчающий процесс монтажа, демонтажа и ремонта.
2. Повышенная гибкость. Гофрированную трубу можно прокладывать даже в условиях с большим перепадом рельефа, причем с минимальным использованием соединительных элементов – уголков, фитингов и прочих.
3. Надежная защита содержимого от механического воздействия, воды, огня и прочего.
4. Устойчивость к коррозии. Труба дренажная гофрированная демонстрирует многолетний срок службы в отличие от металлических изделий.
5. Морозостойкость.
6. Отсутствие посторонних звуков во время установки.

Недостатки труб зависят от материала их изготовления. Некоторые разновидности не переносят сильного механического воздействия, другие чувствительны к повышенным температурам. Для каждой области применения используются свои трубы, что исключает появление каких-либо нежелательных последствий. Единственный недостаток, объединяющий все виды – трудности с очисткой. Между ребрами оседает пыль, которую не так-то просто удалить, но учитывая, что изделия часто прячут от посторонних глаз, это и не требуется.

Виды гофрированных труб

На рынке представлена широкая линейка систем с рифленой поверхностью:

1. Однослойная труба. Это изделие повышенной гибкости, у которого структурированная поверхность наблюдается как с внешней, так и с внутренней стороны. Такие трубы применяют в системах газоснабжения и при прокладке кабелей.

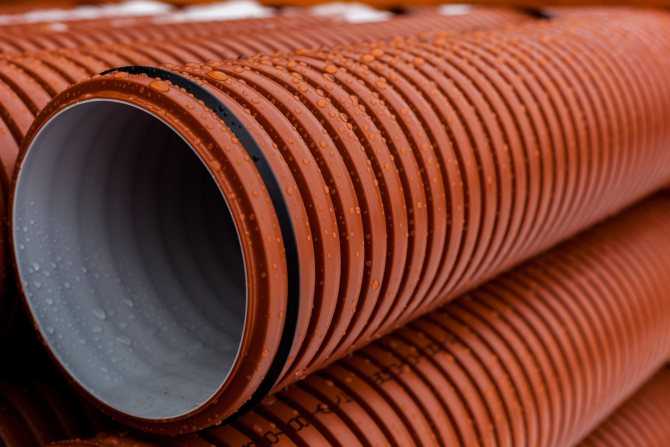

2. Труба гофрированная двустенная. Самая популярная разновидность. Внутри она гладкая, а снаружи рифленая. Слои делают разного цвета, например, голубого внутри и черного – снаружи.
3. Гофрированные шланги. Можно встретить в гибких подводках к коммуникациям передвижного типа, особенно когда противопоказано использование жестких изделий.
4. Армированная гофрированная труба. Такие изделия делают все из тех же термопластических материалов, но вместо двух слоев у них их три. В середине находится армированная вставка, которая повышает жесткость и надежность конструкции, не утолщая его стенок.

Из чего делают гофрированные трубы?

В зависимости от назначения используют самые разные синтетические материалы и их сплавы. Уже по одному цвету легко понять, из чего выполнена гофрированная двухслойная труба. Производители специально выделяют их таким образом для облегчения классификации и выбора. Материал изготовления во многом определяет степень жесткости гофрированной трубы, ее вес и сферу применения. Не существует универсального изделия, которое можно было бы использовать везде. Игнорирование технических характеристик может привести к неприятным последствиям – пожарам, замыканиям, протечкам.

Гофрированная ПНД труба

Этот вид проката делают из полиэтилена низкого давления (ПНД). Такая труба гофрированная черная или оранжевая. Она отличается высокой гибкостью и пластичностью, а еще это отличный диэлектрик, что во многом и определяет сферу его применения. Гофрированная труба для вытяжки может использоваться и в других целях, например, для прокладки слаботочных электрических коммуникаций скрытого типа.

Как правило, проводку прячут в штробах стен, потолке, стяжке пола. Труба надежно защищает кабель от повышенных и пониженных температур, варьирующихся в пределах от -40 до +90°С, ударов, трения и других механических воздействий. Однако, при использовании такой трубы необходимо помнить, что она способна распространять горение, поэтому прилегающие материалы должны быть негорючими.

Гофрированная ПВХ труба

Речь идет об изделии из поливинилхлорида – модификации винила, содержащего определенные добавки. Труба гибкая гофрированная ПВХ имеет одно большое достоинство – она не воспламеняется и не поддерживает горение. Под воздействием высокой температуры она плавится, изолируя поврежденный участок, препятствуя его обрыву и распространению огня. Эти трубы часто применяют для монтажа открытой проводки в жилых помещениях.

Гофрированная ПВД труба

Этот вид делают из полиэтилена высокого давления (ПВД). Он отличается мягкостью, пластичность, небольшой химической активностью и пониженной температурой хрупкости. Гибкая гофрированная труба из ПВД очень упругая, способная выдерживать большие нагрузки – удары, растяжение, сжатие и другое. Ей не страшны морозы, коррозия и повышенные температуры. Все это дает основание применять такие изделия в строительстве коммуникаций – водопроводов, дренажных сетей, изоляции электромагистралей. Используется она и в качестве обсадной трубы для скважины.

Гофрированная ПП труба

Материалом для ее изготовления служит полипропилен, обладающий массой преимуществ перед другими пластмассами. Он отличается высокой коррозионной и химической стойкостью, ударной прочностью. Гофрированная труба пластиковая может выдерживать повышение температуры до +115°С, в отличие от изделий из ПВХ и ПНД. У них же она выигрывает и в гибкости. Гофрированная труба ПП может быть:

1. Легкой.
2. Тяжелой. Такой вид выдерживает большие механические нагрузки, в том числе и заливку бетоном.
3. Безгалогенной. Этот вид обладает устойчивостью к ультрафиолету и фотоокислительному старению.
4. Не распространяющей горение.
5. Разрезной. Такой вид позволяет производить монтаж и ремонт без отключения проводки.

Гофрированная ПА труба

Речь идет об изделии из полиамида – материале с высокими эксплуатационными характеристиками. Применяется гофрированная труба для вентиляции, изолирования проводов и кабелей в сложных системах и трассах. Ее можно монтировать как открыто, так и скрывать в стенах, полу или потолке. Гофрированная труба для кабеля нашла себя и в промышленном станкостроении и роботостроении.

С ее помощью прокладывают компьютерные, телевизионные, телефонные и IT-сети, изолируют различные элементы в автомобилях. Такая труба выдерживает высокие динамические нагрузки, воздействие прямых солнечных лучей и демонстрирует долгий срок службы. Она более гибкая и эластичная по сравнению с ПВХ, ПНД и ПП, что существенно облегчает процесс монтажа.

Гофрированная труба из нержавеющей стали

Это сравнительно новый вид, который недавно начали применять в сантехнике и других областях. Гофрированная нержавеющая труба впервые стала использоваться в системах отопления и водоснабжения в Японии. Уже совсем скоро это ноу-хау завоевало весь европейский рынок, открывая широкое возможности для монтажа трубопровода в промышленности, пищевом, химическом и фармакологическом производстве.

В быту такие изделия применяются для организации системы «теплый пол». Гофрированную нержавейку по достоинству оценили те, кто живет в стесненных условиях городских квартир и ценит буквально каждый сантиметр свободной площади. Высокая надежность и прочность материала предоставляет возможность прятать трубопровод за любые поверхности, заливать бетоном или укладывать в стене за слоем штукатурки.

Как выбрать гофрированную трубу?

При выборе такого изделия нужно учитывать материал его изготовления, размер, протяженность, диаметр и другие критерии. Легкие гофротрубы прокладываются на поверхности и монтируются на открытых участках, а тяжелые закапывают в грунт, заливают бетоном. Стальная гофрированная труба подойдет для прокладки сложных по конфигурации трасс без основания с минимальным количеством опорных точек.

Очень многое зависит от диаметра и толщины стенок, условий эксплуатации. Самым распространенным вариантом является гофрированная труба для кабеля из ПВХ. Она всем хороша и стоит недорого, но для улицы лучше выбрать полиэтилен низкого или высокого давления. В продаже можно найти варианты с фланцами на концах и герметизирующим слоем – для применения в сырых местах.

Размеры гофрированной трубы

Гофротрубы для электромонтажных работ продаются в бухтах протяженностью от 50 до 100 м. Их диаметр варьируется в пределах от 16 до 65 мм. Канализационные изделия могут иметь гораздо большую протяженность, а площадь сечения у них составляет 110-300 мм. Выбор типоразмера зависит и от участка, на котором будет прокладываться труба, особенностей местности.

Монтаж электрических кабелей, подводимых к осветительным приборам, осуществляется в гофротрубе диаметром 16 мм, а если провода подводят к розеткам и выключателям, то требуется изделие с сечением не менее 20-ти мм. Гофрированная труба для газа подбирается в зависимости от скорости потока транспортируемого вещества. Учитывают и стоимость монтажных работ, а также дальнейшее обслуживание системы.

Монтаж гофрированной трубы

Вот примерный план работы с изделием такого типа, используемым для монтажа электрических проводов:

1. Подготовительный этап предусматривает нарезание изделия на отрезки нужной длины. Если это металлическая гофрированная труба, то используют ножовку с мелкими зубьями.
2. Если проводов несколько, то их следует соединить по всей длине изоляционной лентой.
3. Конец обмотать изолентой и закрепить на протяжке.
4. Протянуть подготовленный жгут в гофре.
5. Зафиксировать гофру монтажными алюминиевыми полосами. Крепежи размещают через равные расстояния, чтобы труба не провисала в отдельных местах.
6. Выполнить соединения с розеткой или выключателем.
7. Уложить в стену и провести штукатурные работы.

Как соединить гофрированную трубу?

Стык гофротруб осуществляется самыми разными способами:

1. Муфтовый. Он предусматривает обрезку труб под прямым углом, фиксацию на одном конце муфты, смазку внутренней поверхности специальным составом и последующее соединение с другим отрезком.
2. Неразъемный. Этот метод используется при соединении труб разных диаметров. Тогда один конец просто вставляется в другой.
3. Соединение с помощью фитинга. Если при монтаже используется гофрированная труба для отопления из нержавеющей стали, то ее стоит обрезать в нужном месте, развальцевать отверстие и надеть гайку фитинга. Конец другой гофры помещают во внутреннюю полость фитинга и затягивают гайкой. Большое значение имеет целостность используемой силиконовой прокладки.



Как установить гофрированную дренажную трубу

Опубликовано 19 августа 2020 г. автором hls_admin

Независимо от того, являетесь ли вы профессиональным строителем, готовящимся к реализации своего первого проекта, или домовладельцем, который хочет узнать больше об обслуживании дома, вам будет интересно узнать о гофрированных дренажных трубах и о том, как их устанавливать. К счастью, вам не нужно далеко ходить, так как это руководство создано именно для вас! Читайте дальше, чтобы получить больше информации об этом типе дренажной трубы.

Что такое гофрированная дренажная труба?

Гофрированная дренажная труба обычно изготавливается из гибкого пластика, но на рынке можно найти и гофрированные стальные трубы. Как следует из названия, трубка имеет выступы или гофры по всей длине корпуса. Он бывает двух видов: сплошной и перфорированный.

Гофрированные дренажные трубы

доступны в широком диапазоне внутренних диаметров (от четырех дюймов до 18 дюймов), поэтому вы можете легко выбрать вариант, который наилучшим образом соответствует вашим потребностям. Многие хозяйственные магазины предлагают гофрированные дренажные трубы разной длины, поэтому они могут удовлетворить вас, если вы ищете только 10 футов труб или вам нужны 100 футов.

Для чего он используется?

Дренажные трубы сплошные гофрированные применяются на соединительных участках канализационных систем. С другой стороны, перфорированные дренажные трубы имеют небольшие отверстия на одной стороне корпуса, которые, в зависимости от того, как они используются, позволяют воде просачиваться или вытекать из трубы.

Перфорированные трубы обычно используются для отвода грунтовых и поверхностных вод от фундамента дома, предотвращения затопления подвала и защиты дома от повреждения водой. Они также используются домовладельцами, которые хотят слить дождевую воду из своих кредитов, и фермерами, которым необходимо осушить заболоченные поля и спасти урожай. Перфорированные гофрированные дренажные трубы также очень полезны в дренажных полях септиков. Строители септиков проектируют систему, в которой осветленные сточные воды проходят по трубе, которая затем вытекает из перфорации и распределяет ее по дренажному полю.

Как установить?

Ответ на этот вопрос зависит от того, как вы хотите использовать гофрированные водосточные трубы. Если вы хотите использовать перфорированные трубы во французском дренаже (траншея, которая отводит грунтовые или поверхностные воды от дома), вы должны выбрать между установкой трубы под цокольным этажом или закапыванием ее под землю вокруг внешней стороны дома. основа. Первый предотвращает попадание воды в подвал, а второй улавливает воду, когда она попадает в подвал, и отводит ее к дренажному насосу.

У каждого варианта есть свои плюсы и минусы, поэтому проведите исследование и выясните, какой из них лучше всего соответствует вашим потребностям. Внешний французский водосток может функционировать около десяти лет без какого-либо обслуживания, но он также сильно подвержен засорению, поскольку окружен песком, илом и почвой, которые могут попасть в отверстия. Если он засорится, вам нужно будет провести раскопки на участке, что может привести к повреждению любой конструкции (например, террасы, патио или дорожки), которая может находиться на нем. Внутренний французский слив не подвержен засорению, потому что он не подвергается воздействию грязи и мусора, но для него требуется дренажный насос. Сами по себе дренажные насосы не представляют проблемы, но если они сделаны из непрочных материалов, таких как пластик, они могут легко сломаться и способствовать затоплению подвала. Если подрядчик забудет установить резервную батарею, дренажный насос перестанет работать во время отключения электроэнергии и подвергнет подвал риску затопления. После того, как вы сделали свой выбор, вы можете предпринять любой из этих шагов.

Для внешних французских водостоков

1. Решите, где вы хотите разместить дренажную трубу. Насколько это возможно, выберите участок с уклоном вниз, чтобы воде было легче стекать с фундамента дома.

2. Выбрав место, начните копать траншею. В идеале он должен быть шесть дюймов в ширину и около 24 дюймов в глубину.

3. Возьмите кусок дерева (подойдет столб 4×4) и используйте его, чтобы забить землю в вырытой траншее. Это уплотнит почву и уменьшит вероятность попадания грязи в гофрированные трубы.

4. Засыпьте гравий лопатой в траншею, убедившись, что он образует двухдюймовый слой.

5. Измерьте длину траншеи и отрежьте до нужной длины гофрированную дренажную трубу.

6. Положите трубу в траншею так, чтобы ее отверстия были обращены вниз.

7. Решите, хотите ли вы отводить грунтовые/поверхностные воды только под действием силы тяжести или с помощью дренажного насоса. Если вы выберете последнее, купите дренажный насос и подключите к нему сливную трубу.

8. Насыпьте еще гравия, пока между поверхностью земли и слоем гравия не останется всего около дюйма.

9. Решите, будете ли вы засыпать траншею землей или нет. Лучше оставить все как есть, так как это снижает вероятность засорения; вам даже не придется беспокоиться об эстетике, так как гравий в траншее придаст вашему саду деревенский вид. Но если вы хотите скрыть траншею, вы всегда можете сделать это, засыпав ее дерном. Прежде чем сделать это, не забудьте положить фильтровальную ткань поверх гравия. Это обеспечит дополнительную защиту от песка, ила и грязи, которые могут попасть в перфорацию трубы и вызвать ее засорение.

Для внутренних французских водостоков

1. С помощью отбойного молотка прорежьте бетонный пол вашего подвала по периметру. Убедитесь, что вы достигли опоры.

2. Удалите бетон.

3. Засыпайте гравий лопатой в траншею, пока он не образует слой толщиной в дюйм.

4. Уложите гофрированную дренажную трубу поверх гравия.

5. Подсоедините трубу к яме для сбора воды. Яма, в свою очередь, должна быть подключена к водоотливной помпе, которая будет откачивать воду из подвала.

6. Залейте траншею бетоном, но не забудьте оставить двухдюймовый зазор по краям, чтобы вода со стен подвала могла сочиться в траншею и в дренажную трубу.

Последнее примечание

Домашние мастера могут использовать гофрированные водосточные трубы во французских водостоках самостоятельно. Но прежде чем сделать это, они должны получить совет строительного инспектора, который может направить их и гарантировать, что их проект не будет нарушать местные строительные нормы и правила. Они также должны нанять профессионального электрика, который настроит дренажный насос. Конечно, если у них нет времени заниматься этим проектом или они не уверены в своих навыках, определенно лучше обратиться за помощью к опытным подрядчикам.

Руководство по установке французских водостоков

Если вы изучаете французские водостоки, вы, вероятно, уже столкнулись с некоторыми проблемами дренажа и хотели бы узнать больше о том, какие типы проблем могут решить французские водостоки и подходят ли они для вашей собственности.

В зависимости от того, где вы живете, самый важный слив вашего дома может располагаться не на кухне или в ванной комнате. На самом деле, это может вообще не быть частью вашей внутренней сантехники. Вместо этого самым важным водостоком может быть траншея, заполненная гравием, и перфорированная труба в ландшафте или рядом с фундаментом вашего дома. Хотя вы его почти не видите, его роль очень важна для защиты вашего дома от повреждения водой.

Это французская канализация, и если вы никогда не слышали об этой важной мере безопасности канализации, этот веб-сайт создан для того, чтобы предоставить вам всю необходимую информацию.

Содержание статьи

Что такое французская дренажная система?

Французский водосток, который также может называться занавесным водостоком, дренажом по периметру, плакучей плиткой или сельскохозяйственным водостоком, представляет собой заполненную гравием траншею, которая включает в себя перфорированную или щелевую трубу. Эти дренажи используются для отвода поверхностных или грунтовых вод от определенного участка, например, от фундамента дома. Французские дренажи направляют воду с уровня поверхности к самой нижней точке и позволяют ей просачиваться через гравий на уровне поверхности в канализацию. Этот гравий также блокирует прохождение лишнего мусора. Затем вода собирается в перфорированную трубу, проходящую у основания водостока, и направляется от дома в более подходящее место для дневного освещения или инфильтрации. Французские водостоки отличаются от типичных поверхностных водостоков тем, что они собирают воду по всей длине водостока, а не в одном конкретном месте. Французские дренажи также могут предотвратить сбор и скопление воды в определенных областях, насыщая землю под ней, что может привести к проблемам с водой на поверхности или под ней. Вместо этого эта вода направляется в более подходящее место, например, в сухой колодец или в область по вашему выбору. Системы подземного дренажа использовались на протяжении веков, помогая во всем, от контроля сельскохозяйственных стоков до дренажа дворов. Они бывают разных форм, но все они похожи по конструкции и функциям на традиционную французскую дренажную систему. Самые ранние французские дренажи представляли собой простые канавы, заполненные гравием. Хотя многие предполагают, что происхождение французского дренажа восходит к Франции, на самом деле считается, что название дренажа произошло от имени бывшего юриста и помощника министра финансов США Генри Флэгга Френча, который популяризировал их в своей книге 1859 года.Книга Фермерский дренаж. Френч использовал секции кровельной черепицы для создания своих собственных водостоков, прежде чем более поздние разработки включили перфорированные водостоки для предотвращения засорения.

Как работает французский дренаж?

Помните, что жидкость всегда ищет самую низкую точку, до которой она может добраться, по самому простому пути, легко перемещаясь в пустые карманы в рыхлой почве. В этом секрет французского дренажа: он обеспечивает надежно легкий путь, создавая углубленный канал, который способствует просачиванию воды из окружающей почвы и течению по ровному руслу. Гравитация необходима для правильного функционирования французского водостока, поскольку он сначала выталкивает воду вниз с поверхности и из насыщенной почвы, а затем тянет ее по наклонной вниз трубе к желаемой точке сброса.

Характеристики французских дренажных труб

Одним из наиболее распространенных материалов для изготовления французских дренажных труб является пластик из-за его долговечности. Есть два часто используемых варианта труб: гофрированные и ПВХ. Оба они легкие, но гофрированная труба может быть гибкой, а ПВХ прочнее и жестче. Независимо от того, из чего сделана труба, она должна быть прорезана или перфорирована через равные промежутки времени, чтобы вода могла поступать и течь по системе.

Другим вариантом для областей, где требуется установка французской дренажной трубы, является система EZflow, представляющая собой трубу, которая уже окружена заполнителем и тканевой сеткой. Сама сливная труба изготовлена ​​из полиэтилена высокой плотности, имеет гофру и перфорацию. Альтернативы французским водосточным трубам, такие как эта, являются гибкими и имеют заранее заданную длину, обычно 5 или 10 футов каждая.

Учет других размеров также является неотъемлемой частью установки французского дренажного трубопровода, так как диаметр трубы влияет на то, сколько воды может пройти через нее. Перфорированная французская дренажная труба диаметром 4 дюйма, вероятно, подойдет для большинства жилых помещений, но в районах, где ожидается хороший сбор воды и сильное насыщение почвы, может потребоваться труба большего диаметра. Для коммерческого или сельскохозяйственного использования может также потребоваться перфорированная труба большего диаметра для французских дренажных систем.

Стоимость установки французского дренажа

Как и в любом другом проекте, перед началом работ необходимо произвести оценку стоимости установки французского дренажа. Затраты на французскую дренажную систему в основном зависят от используемых материалов, включая трубы, заполнитель, ткань, соединители и торцевые заглушки. Могут быть и другие сопутствующие разрешения, сборы или аренда оборудования. Многие профессионалы считают, что традиционная французская канализация стоит от 20 до 30 долларов за фут, но стоимость самодельной французской канализации может также включать аренду оборудования, такого как траншеекопатель или уплотнитель.

Чтобы рассчитать стоимость, начните с определения количества каждого компонента, которое вам понадобится. Длину трубы можно определить, измерив расстояние от точки сбора воды до выпускного отверстия. Ткань можно определить аналогичным образом. Количество необходимого гравия можно оценить, рассчитав длину траншеи, умножив ее на ширину и глубину, необходимую для полного покрытия трубы. Добавьте общую стоимость трубы, ткани и заполнителя, чтобы получить базовую стоимость первоначальной установки. Калькулятор французского дренажа может помочь более точно определить стоимость системы французского дренажного типа, подсчитав длину необходимой траншеи, а также количество труб, необходимых для заполнения этой траншеи.

При расчете стоимости установки дренажа во Франции также необходимо учитывать трудозатраты. Специалисты по дренажу доступны для найма и взимают разные суммы за свою работу, но даже проект «сделай сам» можно изучить с точки зрения затрат и выгод.

Французские дренажные системы

Французские дренажные системы используются по всей стране владельцами жилой, коммерческой и муниципальной собственности, которые сталкиваются с проблемами дренажа, которые могут повредить их дома, здания и собственность или ограничить использование газонов и ландшафтных зон. Поскольку вода течет вниз по путям наименьшего сопротивления, она может скапливаться на затонувших стенах и барьерах, где со временем разрушает материал. Тогда даже небольшая трещина может позволить воде проникнуть в нежелательное место, разрушив имущество, создав опасность для здоровья и многое другое. Просачивание в подземное помещение, такое как подвал или даже подвальное помещение, может быть чем угодно: от неприятности до серьезной проблемы.

Французский дренаж полезен при решении проблем дренажа для:

• Фундаментов зданий, подвалов и подвальных помещений
• Газоны и ландшафтные зоны
• Спортивные площадки, игровые поля и игровые площадки
• Внутренние дворики и подъездные пути с твердым ландшафтом
• Подпорные стенки
• Любая зона, подверженная поверхностному или подповерхностному насыщению

Простой способ установить французский водосток — это посмотреть, где скапливается вода — особенно если он простоял несколько часов или дней — после дождя. Глинистая почва может способствовать этой проблеме, так как она хорошо удерживает воду. Глина также может засорить французскую дренажную систему, фильтруя мелкие частицы в заполнитель, где частицы заполняют щели и препятствуют проникновению воды. По этой причине может помочь представление о французском сливе как об еще одном его прозвище — «буррито сливе». Качественный буррито, безусловно, представляет собой плотно завернутый пакет различных ингредиентов. Ничто не войдет внутрь, если вы не положите его туда сами. Точно так же слив буррито состоит из необходимых компонентов (перфорированной трубы и заполнителя), окруженных фильтрующей тканью, чтобы не допустить попадания даже мелких частиц, которые могут накапливаться и блокировать свободный поток воды.

Чтобы помочь вам принять обоснованное решение о том, будет ли этот метод соответствовать вашим потребностям, вот некоторые распространенные проблемы дренажа, с которыми сталкиваются домовладельцы, и то, как французский дренаж может уменьшить или устранить эти проблемы.

• Наводнение на вашем заднем дворе. Если из-за проливных дождей ваш двор превратился в нежелательный водоем или весенние оттепели затопили ваш двор, вам может помочь французский водосток. Размещение французского водостока в этом влажном регионе позволяет стоку собирать нежелательную воду и перенаправлять ее в более безопасное место, возвращая вам ваше зеленое пространство.
• Повреждение вашего внутреннего дворика. Ваш внутренний дворик — это большой предмет гордости и место встречи для семьи и друзей, но избыток воды может повредить участок, испортить брусчатку, а также создать питательную среду для комаров, лишая вас возможности проводить время на свежем воздухе. Французский водосток может работать как щит, собирая воду до того, как она достигнет внутреннего дворика, и отводя ее. Это устранит стоячую воду, в которой нуждаются комары.
• Повреждение фундамента и низкоуровневых участков, таких как подвал. Проверьте стены в подвале. Если вы заметили затхлый запах или мокрый пол, вам срочно нужен французский слив. Французская канализация может предотвратить попадание этой воды в ваш дом, защитив ваш подвал от затопления, а фундамент вашего дома от дополнительных повреждений.

Установка французского водостока

Ниже приведено пошаговое руководство по установке французского водостока на вашем участке.

• Определите лучшее место. Определение наилучшего местоположения зависит от того, где расположены проблемные зоны, близлежащей высоты и состояния почвы. Используйте приведенные выше советы по проектированию, чтобы помочь с размещением, чтобы обеспечить правильный уклон, глубину и многое другое. Что касается почвы, предпочтительнее песчаная почва, расположенная в труднодоступном месте, но ваш установщик найдет лучшее решение, исходя из уникальных особенностей вашей собственности.
• Приготовьтесь копать французскую канализацию. Это ваш французский дренаж, но он касается не только вас. Необходимо учитывать городские нормы, и вы должны знать, как ваше новое дренажное решение повлияет на ваших соседей. Это также идеальное время, чтобы связаться с местной коммунальной службой, чтобы обозначить любые подземные линии до начала раскопок. Как только вы начнете копать, глубина дренажа должна быть от восьми дюймов до двух футов, в зависимости от ваших потребностей и доступных вариантов.
• Измерьте уклон. Этот процесс начинается с вбивания в землю двух кольев, чтобы обозначить размеры траншеи. Между ними привязана натянутая веревка, что позволяет легко измерять уклон в начале процесса копания. На протяжении всего процесса будут проводиться регулярные измерительные проверки.
• Выкопайте траншею поперек склона. Рытье траншеи является наиболее трудоемкой частью проекта, и по мере ее рытья необходимы постоянные измерения уровня. Ширина траншеи будет зависеть от того, насколько велика проблема дренажа. Небольшие проблемы с дренажем можно решить с помощью траншеи шириной от 5 до 6 дюймов, в то время как для более крупных проблем потребуется траншея большего размера.
• Добавьте ткань. После того, как траншея будет вырыта, она будет облицована ландшафтной тканью, а затем добавлен гравий. Эта ткань предотвращает смешивание грязи с гравием и способствует просачиванию воды. После того, как ткань наложена, сверху насыпают небольшую порцию гравия, чтобы углы ткани можно было обернуть вокруг этого гравия, удерживая его на месте.
• Добавить трубу. Поместите щелевую или перфорированную трубу на дно траншеи. Трубу нужно направить к выходу, чтобы стекать подальше от дома.
• Засыпка гравием. Слив почти завершен. Теперь гравий любого размера, который вы выберете, будет засыпан лопатой. Как только гравий будет засыпан, покройте его еще одним слоем ландшафтной ткани, а затем покройте его верхним слоем почвы и новым дерном.

Вот и все, семь простых шагов для установки французского водостока и устранения проблем с канализацией в вашем доме.

Дополнительные ресурсы

Детали французского дренажа

French Drain Calculator

Установка подземной дренажной системы (DIY)

Слейте воду из дома и высушите сырой двор с помощью этой встроенной в землю системы.

Время

Несколько дней

Сложность

Новичок

Стоимость

$101–250

Введение

Прекратите иметь дело с проблемами воды в вашем доме и во дворе, установив эту дренажную систему в земле. Это постоянное, долгосрочное решение для вашего мокрого двора. Эти пошаговые инструкции и фотографии помогут вам выполнить установку своими руками. Этот проект требует много копания, но вам больше никогда не придется иметь дело с проблемами дренажа.

Tools Required

• Chisel point bar
• Cordless drill
• Garden rake
• Hammer
• Level
• Line level
• Spade
• Tape measure
• Utility knife
• Wheelbarrow

Materials Required

• Щебень
• Дренажная крышка
• Дренажная трубка
• Сухой колодец
• Тканевый носок
• Ландшафтная ткань
• Колья
• Y-образные фитинги

Водосточный желоб Обзор проекта

Копание траншеи

Семейный мастер на все руки

Начните с рытья глубокой траншеи для дренажной плитки.

Установка сухого колодца

Семейный мастер на все руки

Вода собирается в сухом колодце

Подсоедините трубы

Семейный мастер

Трубка направляет воду в сухой колодец Если вам случится попасть в число тех 60 процентов несчастливых домовладельцев, у которых есть проблемы с водой во дворе, у вас есть два варианта: продать свой дом и купить один из домов у остальные 40 процентов или засучите рукава и смиритесь с этим.

Большинство влажных дворов можно эффективно осушать. Редко бывают неразрешимые проблемы с водой, такие как низкий уровень грунтовых вод, который выталкивает воду снизу вверх. Однако, если вы попали в эту неприятную ситуацию, обратитесь к профессионалу — это почти невозможно исправить, если у вас нет дренажного насоса и места для слива всей этой воды.

В этой статье мы познакомим вас с доступными продуктами и покажем вам пошаговый способ избавиться от лишней дождевой воды и слить ее из дома. Мы не можем гарантировать, что такая система решит все ваши проблемы с водой, но она определенно поможет.

Определите источник вашей проблемы с водой

В большинстве случаев довольно очевидно, откуда берется вода. Часто к дому приближается уклон, углубление во дворе, из-за которого образуются лужи, или избыточная вода с крыши стекает рядом с фундаментом. Вы можете позаботиться о незначительных проблемах дренажа фундамента, убедившись, что почва имеет уклон в сторону от дома.

Кроме того, правильно установленные водосточные желоба с хорошо направленным водосточным желобом могут быть очень эффективными. Если вы уже остановились на этих решениях и все еще нуждаетесь в помощи, придерживайтесь этой статьи.

Прежде чем копать, позвоните по номеру

Как и в случае любого дворового проекта, требующего земляных работ, вы должны определить, где находятся электрические, телефонные и телевизионные кабели, а также газовые трубы. Позвоните в местные коммунальные службы или по номеру 811.

Расположение подземных кабелей и труб может повлиять на прокладку вашего плана дренажа. Возможно, вы захотите рассмотреть альтернативный маршрут или отключить утилиту до завершения задания.

Теперь, когда вы знакомы с основными частями, следуйте нашим пошаговым фотографиям. В идеале они будут вдохновлять и направлять вас при планировании собственной системы.

Проект шаг за шагом (10)

Этап 2

Выкопайте прилегающую траншею

Выкопайте траншею достаточно глубоко, чтобы вода могла стекать вниз по склону со стороны сухого колодца. Вам также понадобится не менее 3 дюймов щебня, чтобы добавить его на дно траншеи, чтобы способствовать водопоглощению. Предполагая, что ваш участок не имеет форму большой салатницы с домом в центре внизу, найдите место ниже дома, чтобы слить лишнюю воду. Если одно из этих мест находится рядом с гаражом вашего соседа, не поддавайтесь искушению. Если рельеф местности не очевиден, используйте линейный уровень с кольями и рулеткой (см. Фото 6), чтобы проверить пути отвода воды. Помните, что вы, возможно, не сможете использовать все методы, которые мы показываем, поэтому выберите те, которые лучше всего соответствуют вашим потребностям.

Некоторые почвы трудны для копания

Почва, которую мы выкопали для нашего 70-футового. длинная траншея и сухой колодец были одними из худших (после твердой породы) для копания. В основном глинистая почва (плохо дренируемая) была заполнена от 4 до 8 дюймов. полевой камень — далеко от идеальной песчаной почвы. Копание заняло у меня и моего помощника два дня непосильного труда. Если повезет, копать будет намного легче, но будьте готовы. Возьмите большой стержень с долотом (фото 1), чтобы отодвигать камни, чтобы освободить место для каждой лопаты.

Купите все необходимое для этой работы в домашнем центре

Вместимость сухого колодца, который мы использовали, составляет около 30 галлонов. Это устройство также можно установить поверх другого или рядом с ним, если вам нужна дополнительная вместимость. Сухой колодец очень прочный, и как только вы его закопаете, вы сможете проехать по нему на машине, не сломав его. На самом деле сухой колодец можно установить под подъездной дорожкой. Дренажный патрубок вверху (фото 5 и 8) не является обязательным.

Вы также можете: (1) сливать воду непосредственно в боковой порт устройства из ряда перфорированных или неперфорированных дренажных трубок, (2) соединять вместе два или более сухоблочных устройства или (3) использовать их независимо друг от друга. с верхним сливом для небольших бассейнов. Вы можете приобрести быстроразъемную трубу длиной 10 футов. длины, как мы сделали или купить 50 футов. рулон, который трудно транспортировать. Вы обнаружите, что трубка доступна либо с перфорацией (отверстия 1/2 дюйма, случайно прорезанные по бокам), либо без перфорации.

Выберите перфорированную трубку, если хотите, чтобы она стекала по мере прохождения воды. Однако, если вы хотите, чтобы трубка доставляла воду только из одного места в другое, купите неперфорированную трубку и не используйте носок. Носок (фото 7) обычно продается длиной 100 футов. длины. Вы также можете приобрести широкий ассортимент фитингов для соединения линий, а также фитинг для крепления к водосточной трубе. Материалы для этой системы стоят около 200 долларов. Мы потратили еще $200 на 2 куб. ярдов щебня, доставленного к нашему подъезду.

Прежде чем отправиться в домашний центр, убедитесь, что у вас есть хорошая лопата, веревка и уровень, а также надежная тачка. Если нет, купите их.

Как сделать гидроизоляцию подвала: установить дренажную систему в подвале

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Первоначально опубликовано: 16 сентября 2019 г.
