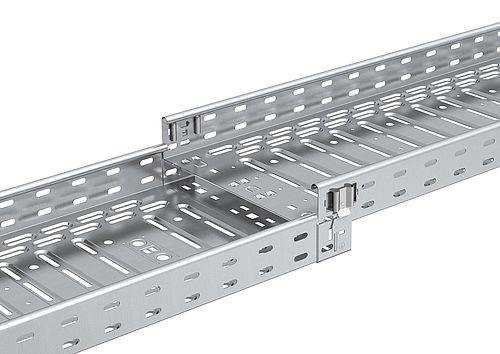

Монтаж перфорированных или неперфорированных лотков
Монтаж сборных подвесов
Крепление консоли подвеса настенного (КПН) к подвесу потолочному(СПС)
Консоль подвеса (1) вставить в стойку СПС Подвеса (2) и, совместив отверстия на требуемой высоте, закрепить двумя Болтами М8х45 (3) и двумя Г айками М8 со стопорным буртиком (4).
Крепление уголков монтажных (УМ) к стойке подвеса (СПТ)
Закрепить Уголки монтажные УМ (1) по бокам к Стойке потолочного подвеса СПТ (2), совместив верхнюю горизонталь и отверстия, с помощью двух Болтов М8х45 (3) и двух Гаек М8 со стопорным буртиком (4).
Крепление унитарного кронштейна потолочного (УКП) к стойке подвеса (СПТ)
Закрепить унитарный кронштейн потолочный УКП (1) по бокам к Стойке потолочного подвеса СПТ (2) с помощью двух Болтов М8х45 (3) и двух Гаек М8 со стопорным буртиком (4).
Сборка суппорта напольного СПН и ПС
Суппорт СПН (2) своей основой вертикально устанавливается на пол.
В верхней части Суппорта СПН (2) на перфорацию накладывается планка суппорта ПС (1), соответствующая ширине лотка.
Закрепить Планку суппорта ПС (1) на Суппорте СПН (1) с помощью двух Винтов М6х12 (3) и двух Гаек М6 со стопорным буртиком (4).
Можно использовать различные вариант крепления к полу, например, дюбель-гвоздь или анкер-болт.
Для сборки каждого суппорта используются:
ГМ6СБ Гайка М6 со стопорным буртиком — 2 шт.
ВМ610 Винт М6х10 — 2 шт.
Крепление лотков к настенным подвесам
Крепление лотка к кронштейну настенному унитарному (КНПЛ)
Способ крепления кронштейна к стене выбирается в зависимости от материала стены и расчетной нагрузки. Лоток (2) укладывается на Кронштейн КНПЛ (1) и закрепляется на плоскости винтовым комплектом через перфорационные отверстия в двух точках, в следующей последовательности: винт и шайба – изнутри, гайка – снаружи, с нижней стороны.
Для каждого крепления используются:
ВМ610 Винт М6х10 — 2 шт.
ШМ6 Шайба ШМ6 — 2 шт.
ГМ6 Гайка М6 со стопорным буртиком — 2 шт.
Крепление лотка к подвесу настенному унитарному (ПНУ)
Способ крепления кронштейна к стене выбирается в зависимости от материала стены и расчетной нагрузки. Лоток (2) укладывается на Полку кронштейна ПНУ (1) и закрепляется на плоскости Винтовым комплектом (3) через перфорационные отверстия в двух точках, в следующей последовательности: винт и шайба – изнутри, гайка — снаружи, с нижней стороны.
Для каждого крепления используются:
ВМ610 Винт М6х10 — 2 шт.
ШМ6 Шайба ШМ6 — 2 шт.
ГМ6СБ Гайка М6 со стопорным буртиком — 2 шт.
Крепление лотка к скобе для настенного крепления (СН)
Скоба СН (1) при помощи двух анкер-болтов или сочетания Анкер+Болт крепится к стене. Анкер-болт выбирается в зависимости от расчетной нагрузки.
Днище Лотка (2) фиксируется на Скобе СН (1) винтовым комплектом через перфорационные отверстия в
двух точках, в следующей последовательности: Винт (3) – изнутри, гайка – снаружи.
Для сборки каждого стыка используются:
ГМ6СБ Гайка М6 со стопорным буртиком — 2 шт.
ВМ610 Винт М6х10 — 2 шт.
ШМ6 Шайба ШМ6 — 2 шт.
Лоток+СН сборка подвеса
Крепление лотков к отолочным одвесам
- Крепление лотка OSTEC к С-подвесу потолочному СПП(п)
- Способ крепления Подвеса СПП (1) к потолку выбирается в зависимости от материала потолка и расчетной нагрузки. Лоток (2) укладывается на полку закреплённого Подвеса СПП (1) и фиксируется Винтом М6х10 (3) и гайкой М6 со стопорным буртиком.
- Для соединения лотка с подвесом используется:
ВМ610 Винт М6х10 — 1 шт.
ГМ6СБ Гайка М6 со стопорным буртиком — 1 шт.
СПП кронштейн ОСТЕК МВТ КТ
Крепление лотка OSTEC к С-подвесу потолочному СППУ
Способ крепления Подвеса СППУ (1) к потолку выбирается в зависимости от материала потолка и расчетной нагрузки.
Лоток (2) укладывается на полку закреплённого Подвеса СППУ (1) и фиксируется двумя Винтами М6х10 (3) и двумя гайками М6 со стопорным буртиком.
Для сборки каждого стыка используются:
ГМ6СБ Гайка М6 со стопорным буртиком — 2 шт.
СППУ кронштейн ОСТЕК МВТ КТ
Крепление лотка OSTEC на двух шпильках с использованием профилей монтажных
Профиль режется на ширину укладываемого лотка с запасом по ширине 30-50 мм с каждой стороны для крепления шпилек. Анкера забиваемые устанавливаются на потолок. Верхняя часть обеих шпилек ввинчивается в резьбу анкера до упора. Профили крепятся строго горизонтально путем установки на каждую шпильку двух усиленных шайб и двух гаек – по одной с каждой стороны профиля.
Крепление на профиле и двух шпильках кронштейн ОСТЕК МВТ КТ
Крепление лотка OSTEC на одной шпильке с использованием профилей монтажных
Профиль режется на ширину укладываемого лотка.
Крепление на профиле и одной шпильке кронштейн ОСТЕК МВТ КТ
Крепление лотка OSTEC на струбцине литой M8-10
Струбцина (1) фиксируется на несущих металлоконструкциях (4) путём затягивания болта и контргайки, входящих в комплект . Шпилька (3) для подвеса Лотка (2) продевается в отверстие Струбцины 8-10 мм (1) и фиксируется на определённой высоте двумя отдельными гайками в верхней части струбцины.
Для сборки каждого стыка используются:ШП8-2 Шпилька ШП8-2 — 1 шт.
ГМ8СБ Гайка М8 со стопорным буртиком — 3 шт
Крепление на струбцине и одной шпильке кронштейн ОСТЕК МВТ КТ
Крепление лотка OSTEC с помощью кронштейна для профнастил
Для установки кронштейна на профилированный лист (2) требуется предварительное сверление или перфорация гребня листа.
Для сборки каждого стыка используются:ШП8-2 Шпилька ШП8-2 — 1 шт.
ГМ8СБ Гайка М8 со стопорным буртиком — 3 шт.
Крепление на кронштейне для профнастила и одной шпильке кронштейн ОСТЕК
Крепление лотка к строительным конструкциям на струбцин
Требования к монтажу кабельных лотков
data-vocabulary.org/#»>Монтаж несущих кабельных конструкций состоящих из лотков (листовых, проволочных, лестничных), соединительных и поворотных элементов, крепежных приспособлений, лотковых крышек и различных комплектующих, вне зависимости от условий должен производиться в строгом соответствии с ПУЭ.
Требования и рекомендации по монтажу:
- В металлических кабельных лотках могут размещаться изолированные провода, не имеющие бронирующей оплетки с сечением, жил до
- Рекомендуется размещать лотки на высоте не менее 2м в помещениях общедоступного назначения и на любой высоте в технологических помещениях с обученным для работы в данных условиях персоналом.
- Принцип укладки кабеля в лоток может быть любым, но лучше следовать данным рекомендациям: при размещении проводов в один слой в ряд необходимо оставлять отступ между ними (рекомендовано не менее 5 мм), при укладке пакетов, пучков в один слой отступ необходимо увеличить (рекомендовано не менее 20 мм), для укладки в несколько слоем можно игнорировать отступы.
- Укладка пучками: диаметр пучка не должен превышать 100мм, количество проводов не более 12, а также не более трех четырёхжильных проводов , рекомендуемый шаг увязки при вертикальной укладке 1м, при горизонтальной не менее 4,5м.
- Укладка кабеля при отрицательных температурах окружающей среды. Зависит от марки кабеля, но если брать изделия достаточно хорошего качества, то для них актуальны следующие параметры: до -15°C прогрев кабеля не требуется, от -15°C до -40°C необходимо предварительно прогреть кабель что бы не повредить его при монтаже, ниже -40°C монтаж нежелателен или вовсе запрещен, кабель становится хрупким и может не выдержать монтаж даже с прогревом в данных условиях. Точную информацию по условиям монтажа кабеля смотрите в документации от производителя.
- Если кабельная линия будет пересекаться с трубопроводом, то необходимо в обязательном порядке обойти данный участок на достаточном расстояние.
Подобрать подходящий лоток можно в онлайн калькуляторе: расчет заполняемости кабельного лотка.
Фото: пример прокладки кабеля в лотках.
Фото: виды укладки кабеля в лоток.
Монтаж кабельных лотков
На этапе расчетов нагрузки техническим специалистом подбирается оптимальное расстояние между опорами для лотков, чем крепче лоток (зависит от толщины стали), тем больше может быть расстояние между опорами, но если брать усредненные цифры, то расстояние должно быть примерно 2м. Также учитывается вид монтажа: настенный, потолочный, напольный. Помимо этого, каждое помещение/объект имеет определенный рельеф и сложные участки с изгибами, подъёмами, спусками, разветвлениями и переходами на другой тип несущей конструкции, в таких местах может потребоваться увеличить число опорных точек.
Закрепление лотков на несущих конструкциях выполняется при помощи болтового соединения.
Опоры фиксируются дюбелями, анкерами, сваркой.
Лоток и опорная конструкция должны быть надежно закреплены.
Монтаж проводки
Проводка должна быть заранее подготовлена к укладке в лоток. При необходимости секции кабеля в лотке могут разделяться перегородкой(ми). Кабель фиксируется стяжками либо хомутами.
Маркировка кабеля
Обозначения или маркировка кабеля необходима и является неотъемлемой частью каждой кабельной сети, проложенной должным образом. Провода маркируются в начале и конце, а также в местах ответвлений и подключений оборудования. Каждая секция проводов маркируется отдельно, обозначения должны быть четкими и долговечными, могут маркироваться группой только отдельные мелкие элементы, относящиеся к одной группе.
Документация по лоткам
Обычно продукция имеет документацию, в которой указаны все характеристики изделий, в частности: материал, из которого изготовлено изделие, антикоррозийные качества, температурный режим, огнестойкость, электропроводность, устойчивость к механическому воздействию (при наличии).
Также указываются условия, в которых предусматривается установка и эксплуатация изделий.
Фото: пример монтажа проводки.
Подробную информацию по интересующим вопросам можно получить у наших специалистов:
E-mail: [email protected]
Лучшее руководство по установке кабельных лотков в 2022 году
Системы кабельных лотков спроектированы так, чтобы их можно было легко установить и использовать для силовых, коммуникационных и сигнальных кабелей в различных приложениях.
При правильной установке кабельные лотки предотвращают повреждение кабелей и структурную целостность помещения. Будучи правильно установленными и спроектированными, кабельные лотки также обеспечивают безопасную и надежную рабочую среду для работников в любом приложении.
В этом посте мы вместе узнаем, как установить кабельный лоток на месте.
Во-первых, нам необходимо иметь утвержденный рабочий чертеж, на котором будет указана трасса кабельного лотка, его размеры, высота установки, система поддержки, количество слоев этих лотков и тип систем, которые эти лотки будут обслуживать.
В нашем сегодняшнем примере у нас будет двухуровневая поддержка. Нижний слой будет сплошным нижним кабельным лотком для электрических цепей 150×100 мм, а верхний слой будет корзиночным лотком для структурированной кабельной системы 150×100 мм.
Вы должны знать, что мы должны поддерживать вертикальное пространство между лотком корзины и кабельным стволом с минимальным расстоянием 30 см.
Это потому, что нам нужно избегать любых помех между электрическими волнами и телекоммуникационными сигналами.
Следующим шагом является проверка координационных чертежей вашего проекта на месте установки.
Нам необходимо убедиться, что кабельные лотки не пересекаются с другими коммуникациями, такими как воздуховоды ОВиК, трубы пожаротушения, дренажные системы и т.
д.
Если мы обнаружим какое-либо несоответствие, мы проведем координационную встречу с ответственным инженером для решения проблемы перед началом работы.
Каждый инженер должен принести чертежи своих систем и проверить, как избежать этого конфликта на месте.
Давайте рассмотрим отсутствие конфликтов на месте, и чертежи в порядке, поэтому вы можете поручить своей команде продолжить процесс установки.
Но прежде чем начнется процесс установки, вам необходимо проверить наличие этих материалов в магазине вашего проекта.
Если они есть в наличии и одобрены инспектором проекта, необходимо их выдать из магазина и отправить в рабочую зону в проекте.
Кроме того, мы должны убедиться, что у нас есть все необходимые ручные и электрические инструменты для идеального выполнения работы.
Эти материалы можно разделить на две категории:
- A- Расходные материалы.
- B- Постоянные материалы
Итак, теперь я кратко опишу различные необходимые инструменты и различные категории материалов.
I-Инструменты:
Нам понадобятся ручные и электрические инструменты для завершения установки системы поддержки.
К этим ручным инструментам можно отнести следующее:
01- Измерительная лента: Она понадобится нам для измерения длины или высоты, необходимой длины для резки каналов или резьбовых стержней или высоты, необходимой для установки системы поддержки. кабельных лотков.
Проверьте это на Amazon
02- Молоток: Он понадобится нам для установки вставного анкера или unifix в отверстие с помощью пробойника.
Проверьте это на Amazon
03- Пробойник: Мы будем использовать его, чтобы убедиться, что unifix или вставной анкер полностью соответствует отверстию в бетонной плите.
Проверьте на Amazon
04- Металлический напильник: Он понадобится нам для опиливания острых краев после резки.
Проверьте это на Amazon
05- Меловая линия или линия Дори: Мы будем использовать ее для создания прямой линии для маршрута системы поддержки лотков.
Проверьте это на Amazon
06- Перманентный маркер: Мы будем использовать его, чтобы отметить расположение отверстий и сделать отметки на резьбовых стержнях и канале Unistrut для необходимой длины для резки.
Проверьте это на Amazon
07- Захват тисков: Мы будем использовать его, чтобы поймать резьбовой стержень и повернуть его, чтобы убедиться, что он полностью вставлен в вставной анкер.
Проверьте это на Amazon
08- Гаечный ключ: Мы будем использовать его, чтобы вращать и затягивать шестигранную гайку с ее резьбовым стержнем.
Проверьте это на Amazon
09- Стальные или алюминиевые леса: Мы будем использовать это для работы на высоком уровне.
Проверьте это на Amazon
10- Сверло по бетону: Размер этого сверла будет зависеть от размера вставного анкера. Если внутренний диаметр вставного анкера составляет 10 мм, а внешний диаметр резьбового стержня составляет 10 мм, сверло по бетону будет иметь диаметр 12 мм.
Проверьте это на Amazon
11- Пробойник для выбивных отверстий: Мы будем использовать его, чтобы сделать отверстие в кабельном стволе, чтобы подсоединить вытяжную коробку для каждой цепи, которая будет протягиваться внутрь.
Проверьте это на Amazon
12- Отвес: Мы будем использовать его для переноса маркировки на полы, чтобы она была типичной на потолке бетонной плиты.
Проверьте это на Amazon
13- Спиртовой уровень: Мы будем использовать его для проверки выравнивания установки поддержки, чтобы убедиться, что она полностью горизонтальна без какого-либо уклона.
Проверьте на Amazon
14- Отвертка: Мы будем использовать ее для затяжки различных винтов, например, винта, соединяющего кабельный канал с каналом Unistrut, или винта, соединяющего скобу кабельной корзины с пружинной гайкой.
Проверьте это на Amazon
И электроинструменты резюмируются следующим образом:
1- Комбинированный перфоратор: с питанием от батареи или от электричества.
Он понадобится нам для сверления мест расположения отверстий для опорной системы.
2- Угловая шлифовальная машина в комплекте со стальным отрезным диском: Она понадобится нам для нарезки швеллера Unistrut и резьбовых стержней определенной длины в соответствии с требованиями на месте.
3- Crossline Combi Laser Machine: Нам понадобится, чтобы отметить, где нам нужно просверлить отверстия для системы поддержки.
Ниже приводится перечень ручных и электроинструментов, используемых для установки кабельных лотков на месте:
Каждый из них будет 10 мм в соответствии с утвержденным графиком системы поддержки.
com
Обслуживание правильно установленной системы также лучше, чем обслуживание любой другой системы.
Процесс изготовления должен быть аналогичен процессу изготовления системы кабельных лотков и должен фиксироваться с помощью подходящих зажимов в соответствии с требованиями производителя и поставщика. Прочтите эту статью, чтобы узнать, соответствует ли кабельная пленум лотку?
Фитинги, секции и каналы кабельных лотков следует соединять с помощью соединительных перемычек или механических соединителей.
