Монтаж опн. Монтаж ОПН: пошаговое руководство по установке ограничителей перенапряжения

Как правильно выполнить монтаж ОПН на линиях электропередач. Какие инструменты понадобятся для установки ограничителей перенапряжения. На что обратить внимание при монтаже ОПН. Каковы основные этапы установки ограничителей перенапряжения.

Содержание

Что такое ОПН и зачем они нужны

ОПН расшифровывается как «ограничитель перенапряжения нелинейный». Это устройство, которое защищает электрооборудование от импульсных перенапряжений в электрических сетях. ОПН устанавливают на линиях электропередач, в распределительных устройствах, трансформаторных подстанциях.

Основные функции ОПН:

  • Ограничение амплитуды перенапряжений до безопасного уровня
  • Отвод импульсных токов в землю
  • Защита изоляции оборудования от пробоев
  • Повышение надежности работы электросетей

ОПН срабатывают при возникновении перенапряжений, вызванных грозовыми разрядами, коммутационными процессами в сети и другими причинами. Тем самым они предотвращают повреждение дорогостоящего оборудования.


Подготовка к монтажу ОПН

Перед началом монтажа ограничителей перенапряжения необходимо выполнить ряд подготовительных мероприятий:

  1. Изучить проектную документацию и схему установки ОПН
  2. Проверить комплектность поставки ОПН
  3. Подготовить необходимые инструменты и приспособления
  4. Проверить наличие средств индивидуальной защиты
  5. Получить наряд-допуск на производство работ

Какие инструменты понадобятся для монтажа ОПН? Основной набор включает:

  • Гаечные ключи и отвертки
  • Монтажные плоскогубцы
  • Динамометрический ключ
  • Мультиметр
  • Указатель высокого напряжения
  • Комплект заземления

Также необходимо обеспечить наличие монтажной оснастки — лестниц, строп, такелажных приспособлений. При работе на высоте потребуются монтажные пояса и страховочные системы.

Основные этапы монтажа ОПН

Процесс установки ограничителей перенапряжения включает следующие ключевые этапы:

1. Подготовка рабочего места

На этом этапе выполняются следующие операции:

  • Отключение напряжения на участке проведения работ
  • Установка переносных заземлений
  • Ограждение рабочей зоны
  • Проверка отсутствия напряжения

2. Монтаж кронштейнов и опорных конструкций

Для крепления ОПН на опорах ЛЭП или в распределительных устройствах используются специальные кронштейны. Их монтаж выполняется в следующем порядке:


  1. Разметка мест установки кронштейнов
  2. Сверление отверстий в опорах или стенах РУ
  3. Крепление кронштейнов анкерными болтами
  4. Проверка надежности фиксации

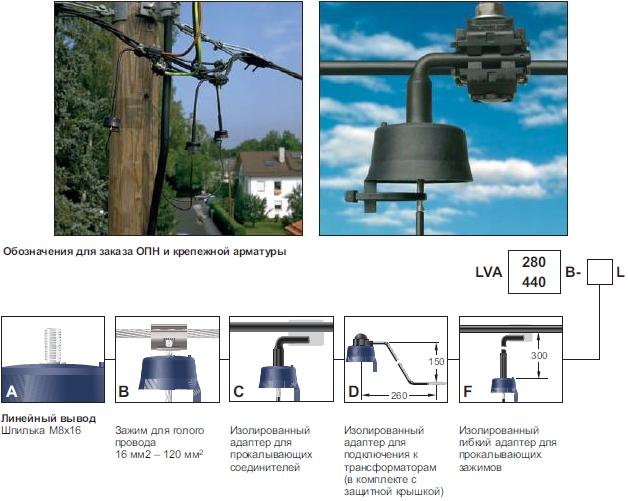

3. Установка и крепление ОПН

На этом этапе выполняется непосредственный монтаж ограничителей перенапряжения:

  • Распаковка и осмотр ОПН
  • Подъем ОПН на рабочую высоту
  • Установка ОПН на кронштейны
  • Затяжка крепежных элементов

Важно соблюдать моменты затяжки болтовых соединений, указанные в инструкции по монтажу. Перетяжка может привести к повреждению изолятора ОПН.

4. Подключение заземляющих проводников

Правильное заземление ОПН критически важно для его работы. Порядок подключения заземления:

  1. Прокладка заземляющего проводника от ОПН до заземляющего устройства
  2. Крепление проводника к ОПН и заземлителю
  3. Измерение сопротивления заземляющего устройства
  4. Проверка надежности контактных соединений

Сечение заземляющего проводника выбирается в соответствии с проектом, но должно быть не менее 25 мм2 для ВЛ 6-10 кВ.

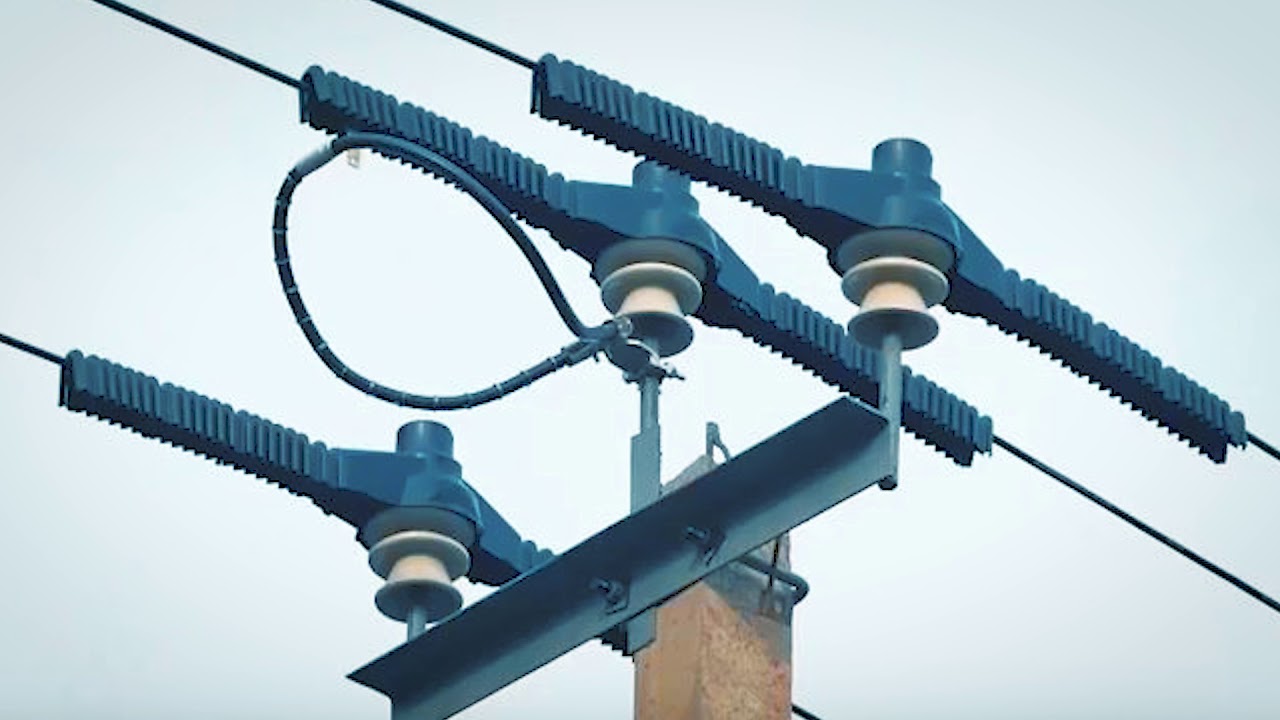

Особенности монтажа ОПН на ВЛ 6-10 кВ

При установке ограничителей перенапряжения на воздушных линиях электропередачи 6-10 кВ необходимо учитывать ряд специфических требований:


  • ОПН монтируются на каждой фазе ВЛ
  • Расстояние от ОПН до защищаемого оборудования должно быть минимальным
  • ОПН устанавливаются вертикально, отклонение не более 5°
  • Между ОПН и проводом ВЛ монтируется искровой промежуток

Типовая схема установки ОПН на опоре ВЛ 6-10 кВ выглядит следующим образом:

  1. Кронштейн для крепления ОПН
  2. Ограничитель перенапряжения
  3. Искровой промежуток
  4. Спусковой заземляющий проводник
  5. Заземляющее устройство опоры

При монтаже важно обеспечить надежный электрический контакт между всеми элементами схемы.

Проверка качества монтажа ОПН

После завершения монтажных работ необходимо выполнить проверку качества установки ОПН. Основные контрольные операции включают:

  • Внешний осмотр ОПН на отсутствие повреждений
  • Проверка вертикальности установки
  • Измерение сопротивления изоляции ОПН
  • Контроль затяжки болтовых соединений
  • Измерение сопротивления заземляющего устройства

Результаты проверок фиксируются в протоколе. При выявлении отклонений от нормы необходимо устранить недостатки до ввода ОПН в эксплуатацию.


Техника безопасности при монтаже ОПН

Работы по установке ограничителей перенапряжения относятся к категории работ повышенной опасности. При их выполнении необходимо строго соблюдать требования техники безопасности:

  • Работы выполняются по наряду-допуску бригадой не менее 2 человек
  • Обязательно применение средств индивидуальной защиты
  • Запрещается работа на высоте при скорости ветра более 15 м/с
  • Подъем на опоры ВЛ осуществляется только в монтажных поясах
  • Перед началом работ проверяется отсутствие напряжения

Особое внимание уделяется правильному применению средств защиты от поражения электрическим током — диэлектрических перчаток, бот, изолирующих штанг.

Типичные ошибки при монтаже ОПН

При установке ограничителей перенапряжения нередко допускаются ошибки, которые могут привести к выходу ОПН из строя или снижению эффективности защиты. Наиболее распространенные ошибки:

  1. Неправильный выбор класса ОПН по напряжению
  2. Нарушение вертикальности установки
  3. Недостаточное сечение заземляющего проводника
  4. Отсутствие искрового промежутка на ВЛ
  5. Превышение допустимых моментов затяжки болтов

Чтобы избежать этих ошибок, необходимо тщательно изучить инструкцию по монтажу и строго следовать проектной документации. При возникновении сомнений следует обратиться к представителю завода-изготовителя ОПН.


Заключение

Правильный монтаж ОПН — важное условие надежной защиты электрооборудования от перенапряжений. Строгое соблюдение технологии установки и требований безопасности позволяет обеспечить длительную и эффективную работу ограничителей перенапряжения.

Основные моменты, на которые следует обратить внимание при монтаже ОПН:

  • Тщательная подготовка к работам
  • Соблюдение последовательности монтажа
  • Надежное заземление ОПН
  • Контроль качества выполненных работ
  • Строгое соблюдение правил техники безопасности

При возникновении вопросов в процессе монтажа рекомендуется обращаться к опытным специалистам или представителям производителя ОПН. Это поможет избежать ошибок и обеспечить высокое качество установки.
