Монтаж соединительной кабельной муфты. Пошаговое руководство по монтажу кабельных муфт: типы, инструменты и технология

Как правильно выполнить монтаж соединительных и концевых кабельных муфт. Какие инструменты понадобятся. Особенности монтажа эпоксидных, свинцовых и термоусаживаемых муфт. Пошаговая инструкция по разделке кабеля и изоляции жил.

Что такое кабельные муфты и для чего они нужны

Кабельные муфты — это устройства для соединения, ответвления или оконцевания кабельных линий. Они обеспечивают надежное электрическое и механическое соединение жил кабеля, а также восстанавливают его изоляцию и защитные оболочки. Основные типы кабельных муфт:

• Соединительные — для соединения двух отрезков кабеля
• Концевые — для оконцевания кабельной линии и подключения к оборудованию
• Ответвительные — для ответвления от основной кабельной линии

Правильный монтаж кабельных муфт критически важен для надежной и безопасной работы кабельной сети. Ошибки при монтаже могут привести к коротким замыканиям, пробоям изоляции и выходу кабельной линии из строя.

Основные типы кабельных муфт

По конструкции и технологии монтажа выделяют следующие основные типы кабельных муфт:

Эпоксидные муфты

Корпус таких муфт выполнен из эпоксидного компаунда. Отличаются высокой механической прочностью и стойкостью к агрессивным средам. Применяются для кабелей с бумажной и пластмассовой изоляцией напряжением до 10 кВ.

Свинцовые муфты

Классический тип муфт со свинцовой оболочкой. Монтируются с применением пайки. Используются для кабелей со свинцовой оболочкой напряжением 1-10 кВ.

Термоусаживаемые муфты

Современный тип муфт на основе термоусаживаемых трубок и манжет. Просты в монтаже, обеспечивают высокую герметичность. Применяются для кабелей с пластмассовой изоляцией до 35 кВ.

Необходимые инструменты и материалы для монтажа кабельных муфт

Для качественного монтажа кабельных муфт потребуются следующие инструменты и материалы:

• Нож монтерский для разделки кабеля
• Пассатижи, бокорезы, круглогубцы
• Набор отверток
• Паяльная лампа или строительный фен
• Газовая горелка (для свинцовых муфт)
• Мультиметр
• Кабельные наконечники и гильзы
• Изоляционная лента
• Герметик и компаунд

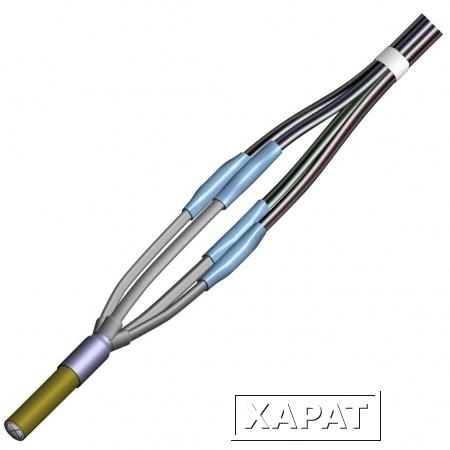

Пошаговая инструкция по монтажу соединительной кабельной муфты

Рассмотрим основные этапы монтажа соединительной кабельной муфты на примере эпоксидной муфты для кабеля с бумажной изоляцией:

1. Подготовка кабеля

Выполняется разделка концов соединяемых кабелей:

• Удаляется внешняя оболочка на длину около 350 мм
• Снимается броня и металлическая оболочка
• Удаляется поясная изоляция
• Разводятся жилы кабеля

2. Соединение и изоляция жил

Жилы соединяются с помощью гильз методом опрессовки или пайки. Затем места соединения изолируются бумажными роликами, пропитанными компаундом.

3. Восстановление экрана

На изолированные жилы накладывается экранирующая лента из медной сетки. Она припаивается к металлической оболочке кабеля.

4. Монтаж корпуса муфты

Устанавливаются полумуфты из эпоксидного компаунда. Зазор между ними заливается эпоксидным составом.

5. Герметизация муфты

После затвердевания эпоксидного компаунда на муфту устанавливаются термоусаживаемые манжеты для обеспечения герметичности.

Особенности монтажа концевых кабельных муфт

Монтаж концевых муфт имеет некоторые отличия от соединительных:

• Выполняется разделка только одного конца кабеля
• Устанавливаются кабельные наконечники для подключения к оборудованию
• Применяются специальные изоляторы для наружной установки
• Обеспечивается герметизация ввода кабеля

Как проверить качество монтажа кабельной муфты

После завершения монтажа необходимо выполнить проверку качества:

• Измерить сопротивление изоляции мегаомметром
• Провести испытание повышенным напряжением
• Проверить отсутствие частичных разрядов
• Осмотреть муфту на отсутствие механических повреждений

Только после успешного прохождения всех проверок муфта может быть введена в эксплуатацию.

Типичные ошибки при монтаже кабельных муфт

При монтаже кабельных муфт следует избегать следующих распространенных ошибок:

• Неправильная разделка кабеля
• Недостаточная очистка жил от изоляции
• Некачественное соединение жил
• Нарушение технологии наложения изоляции
• Попадание влаги и загрязнений внутрь муфты
• Механические повреждения при монтаже

Сравнение различных технологий монтажа кабельных муфт

Рассмотрим преимущества и недостатки основных технологий монтажа муфт:

Технология	Преимущества	Недостатки
Эпоксидные муфты	— Высокая механическая прочность — Стойкость к агрессивным средам	— Сложность монтажа — Длительное время отверждения
Свинцовые муфты	— Хорошая герметичность — Возможность ремонта	— Большой вес — Низкая производительность монтажа
Термоусаживаемые муфты	— Простота и скорость монтажа — Высокая надежность	— Ограниченный срок хранения материалов — Чувствительность к перегреву при усадке

Требования безопасности при монтаже кабельных муфт

При выполнении работ по монтажу кабельных муфт необходимо соблюдать следующие требования безопасности:

• Работы должны проводиться по наряду-допуску
• Использовать средства индивидуальной защиты (диэлектрические перчатки, инструмент с изолированными рукоятками)
• Отключить напряжение на кабельной линии
• Проверить отсутствие напряжения
• Заземлить рабочее место
• Соблюдать правила пожарной безопасности при использовании открытого огня

Строгое соблюдение технологии монтажа и требований безопасности позволит обеспечить надежную работу кабельной линии на долгие годы.

Монтаж свинцовой соединительной муфты

Подробности

Категория: Кабели

• монтаж
• кабель
• арматура

Свинцовая муфта представляет собой отрезок свинцовой трубы, концы которой при монтаже подгибают к герметической оболочке кабеля и припаивают к ней. Если муфта будет размещена в земле или в месте, где возможны механические повреждения, ее заключают в чугунный защитный кожух.

Рис. 1. Ступенчатая разделка бумажной изоляции
Монтаж муфты начинают с ее выравнивания и очистки от пыли и грязи. Затем ее надевают на один из концов кабеля, обмотанный полиэтиленовой пленкой или чистой ветошью, после чего делают ступенчатую разделку обоих концов кабеля, разводят, выгибают и соединяют жилы. Места соединения и изоляцию жил несколько раз прошпаривают массой МП-1, с жил ступенями снимают фазную бумажную изоляцию. Для этого на бумажную изоляцию накладывают один виток стальной проволоки со свинцовыми грузиками и по нему обрывают бумажные ленты (рис.

1). Затем еще раз прошпаривают и изолируют места соединения.

Рис. 2. Изоляция места соединения жил
Для изоляции используют кабельные ролики (свернутая лента из кабельной бумаги шириной 5…25 мм и длиной 5 м) и рулоны (длиной 5 м, шириной до 300 мм), которые хранят в герметически закрытых банках, заполненных пропиточным составом. Перед тем как приступить к изолированию жил, банку вскрывают и подогревают до 80 °С, проверив при этом отсутствие влаги в составе разогретым парафином. Работать с роликами и рулонами следует быстро, чтобы они не успели остыть — холодная пропитка имеет большую вязкость, препятствующую плотному прилеганию витков друг к другу. Роликами шириной 5 мм восстанавливают изоляцию жилы между соединительной гильзой и краем фазной изоляции (зачерненный участок 1 на рис. 2), затем роликами шириной 10 мм накладывают изоляцию 2 до выравнивания ее с заводской изоляцией.

Рис. 3. Обработка шейки муфты:
а — пригибание краев муфты к герметической оболочке, 6 — пайка
Далее на соединение дополнительно наматывают 6. ..7 слоев изоляции на участке, равном ширине рулона, а поверх этой намотки — кабельный рулон 3. Изолированные жилы сводят вместе, обматывают роликом шириной 50 мм и перевязывают нитками. После снятия колец герметической оболочки и разбортовки ее края место соединения прошпаривается, после чего приступают к монтажу собственно муфты.
Свинцовую трубу надвигают на место соединения, осторожно подгибают ее концы так, чтобы они имели шарообразную форму и плотно охватывали герметические оболочки (рис. 3). Загнутые концы муфты и участки оболочки прогревают паяльной лампой и спаивают.
После этого в верхней части муфты прорезают два заливочных отверстия  1, одно из которых служит для заливки массы, а другое — для выхода воздуха. После заливки отверстия запаивают. При необходимости муфту укладывают в защитный кожух, предварительно обвернув ее листовым асбестом. Если муфта смонтирована вблизи других кабелей, в туннелях, каналах или колодцах, ее заключают в стальную или асбоцементную трубу, выступающую с каждой стороны муфты не менее чем на 250 мм.

• Назад
• Вперёд

• Вы здесь:
• Главная
• Оборудование
• Кабели
• Прокладка и замена кабеля

Еще по теме:

• Монтаж термоусаживаемых концевых кабельных муфт
• Монтаж эпоксидной соединительной муфты
• Монтаж чугунной соединительной муфты
• Кабельная арматура при монтаже оборудования ТП
• Передвижные мастерские для монтажа кабельных муфт

Кабели

• Силовые кабели
• Шнуры и провода
• Кабельная арматура

Монтаж соединительных и концевых кабельных муфт и заделок

Подробности

Категория: Распределительные сети

• монтаж
• кабель
• инструкция
• арматура

Кабельная муфта — устройство, предназначенное для соединения, ответвления кабелей и присоединения их к электроаппаратам или воздушным линиям электропередачи.

Под кабельной концевой заделкой понимают устройство, предназначенное для присоединения кабеля к электроаппаратам внутренней установки, имеющим специальный защитный корпус.
Кабельная концевая муфта — это устройство, предназначенное для присоединения кабелей к электроаппаратам наружной или внутренней установки или воздушным линиям электропередачи.
Соединительная кабельная муфта — устройство, предназначенное для соединения кабелей.
Для соединения или оконцевания кабелей прежде всего необходимо произвести разделку заводской изоляции на конце кабеля. Она заключается в последовательном удалении: наружного джутового покрова, брони, бумажной или волокнистой подушки под броней, общей поясной изоляции и изоляции каждой жилы. Такая разделка кабеля называется ступенчатой. Размеры разделки зависят от напряжения, марки, сечения жил кабеля и приводятся в справочниках.
При монтаже муфт и заделок у кабелей с бумажной изоляцией предварительно проверяют наличие в ней влаги. Для этого с конца кабеля обрывают отдельные бумажные ленты и опускают их в парафин, разогретый до 140— 150 °С. Если бумажная изоляция увлажнена, наблюдается легкое потрескивание и выделение пены.
Для кабелей на напряжение 6—10 кВ применяют преимущественно два типа соединительных муфт: эпоксидные и свинцовые.
Эпоксидные соединительные муфты устойчивы к агрессивной среде и могут выполнять функции стопорных муфт для кабелей с бумажной пропитанной изоляцией. Для их изготовления используют эпоксидные компаунды с добавлением наполнителя и отвердителя. Последний вводят в смесь компаунда с наполнителем непосредственно перед заливкой муфты для ускорения процесса затвердевания.
В комплект эпоксидной муфты на напряжение 6—10 кВ для кабелей с бумажной изоляцией входят литой эпоксидный корпус муфты из двух полумуфт, банка с компаундом в смеси с наполнителем, пузырек с отвердителем и набор необходимых вспомогательных материалов.
Эпоксидные муфты при установке в туннелях, каналах и других кабельных сооружениях следует защищать кожухом из стальной трубы диаметром не менее 150 мм с толщиной стенки не менее 5 мм и длиной 1250 мм. Внутри трубу обкладывают двумя слоями листового асбеста толщиной 4—5 мм. Торцы трубы закрывают крышками из асбоцемента толщиной 20 мм.
Свинцовые соединительные муфты применяют для кабелей напряжением 6—10 кВ со свинцовой и алюминиевой оболочками. Такие муфты изготовляют из свинцовых труб диаметром 60— 110 мм и длиной 450—650 мм в зависимости от сечения и напряжения кабелей.
Разделку концов производят так же, как и при монтаже эпоксидных соединительных муфт. Затем надевают на кабель свинцовую муфту, соединяя его жилы пайкой или другим способом; место пайки или сварки очищают и промывают (прошпаривают) кабельной массой МП-1, нагретой до 120—130 °С (для удаления влаги). После этого восстанавливают заводскую изоляцию жил кабеля подмоткой кабельной бумагой, пропитанной маслом.
Бумажную изоляцию жил кабеля в месте их соединения восстанавливают с помощью роликов и рулонов из кабельной бумаги, поставляемых кабельными заводами вместе с пряжей для подмотки, и бандажей в герметических банках, заполненных пропиточной массой МП-1. Данные комплекты пронумерованы в зависимости от количества и размеров бумажных рулонов и роликов.
Заливку свинцовых муфт выполняют кабельными массами марок МБ-70 (в земле), МБ-90 и маслоканифольными массами марки МК-45 при напряжении 10—35 кВ.
Перед заливкой кабельную массу нагревают и заливают в предварительно подогретую муфту. После охлаждения и усадки кабельной массы ее подливают до полного заполнения муфты, после чего заливочные отверстия запаивают.
Свинцовые соединительные муфты, устанавливаемые внутри сооружений, заключают в защитные стальные кожухи аналогично эпоксидным муфтам. Свинцовые муфты в земле защищают от механических повреждений чугунными кожухами негерметического исполнения типа Кз4 или кожухами из стеклопластика.

Стопорно-соединительные муфты.

Для ограничения перепадов уровней кабелей с бумажной пропитанной изоляцией в качестве стопорных муфт могут использоваться эпоксидные соединительные муфты. Применяются также специальные стопорные (СТ) и стопорно-переходные (СТП) муфты. Стопорное устройство таких муфт состоит из точеных медных или алюминиевых стержней, изолированных многослойной конусной обмоткой из бакелизированной бумаги. Три отдельных стопора монтируют вместе в текстолитовую или гетинаксную перегородку, имеющую латунную обойму. Стопорное устройство размещают в середине латунной муфты, к стенкам которой припаивают латунную обойму стопорной перегородки (рис. 1). Жилы кабеля с помощью гильз соединяют пайкой со стержнем стопоров. Таким образом предотвращается стекание пропиточной массы по жилам кабелей.
Стопорную муфту заливают маслоканифольной массой марки МК-45. Для соединения кабелей напряжением до 1 кВ применяют чугунные муфты, а кабелей с пластмассовой изоляцией эпоксидные муфты.

Рис. 1. Установка стопорного устройства при монтаже стопорных муфт: 1 — кабель; 2 — соединительная гильза; 3 —стопор

Концевые муфты наружной установки напряжением до 10 кВ.

Для оконцевания в наружных установках трехжильных кабелей с бумажной изоляцией и сечением жил до 240 мм² на напряжение 6—10 кВ применяют концевые трехфазные муфты с алюминиевым (КНА), чугунным (КНЧ), или стальным (КНСт) корпусом.

Для кабелей на напряжение 6—10 кВ в основном применяют концевые муфты наружной установки типа КН, имеющие стальной корпус с фарфоровыми изоляторами, и концевые эпоксидные муфты типа КНЭ-10. В комплект последних входят: литой эпоксидный корпус муфты, литые эпоксидные изоляторы и необходимые для монтажа вспомогательные материалы.
Концевые заделки (рис. 2) предназначены для оконцевания кабелей внутри помещений, а также для наружных установок при условии полной защиты заделки от непосредственного воздействия атмосферных осадков, запыления и солнечных лучей. В настоящее время предпочтение отдается заделкам с применением термоусаживающихся полимерных материалов, эпоксидных компаундов                                и самосклеивающихся лент, а при их отсутствии — битумных воронок и др.

Рис. 2. Концевые эпоксидные заделки кабелей типов КВЭз (а) и ПКВ на напряжение 10 кВ (б): 1 — наконечник; 2 — подмотка из хлопчатобумажной ленты с промазкой эпоксидным компаундом; 3 — подмотка липкой лентой ПВХ; 4 — провод заземления; 5 — подмотка с экраном
