Как правильно выполнить монтаж трековых светильников на шинопроводе. Какие инструменты понадобятся для установки. Какие существуют способы крепления шинопровода. Как подключить трековую систему освещения к электросети.

Содержание

Особенности трековых систем освещения

Трековые системы освещения становятся все более популярными благодаря своей функциональности и эстетичному внешнему виду. Они позволяют создавать гибкие схемы освещения и легко менять расположение светильников. Основными элементами трековой системы являются:

  • Шинопровод (трек) — металлический профиль со встроенными токопроводящими шинами
  • Трековые светильники с специальными адаптерами для крепления на шине
  • Коннекторы и заглушки для соединения и окончания треков
  • Токоподвод для подключения к электросети

Перед началом монтажа важно тщательно спланировать расположение треков и светильников, а также подготовить все необходимые инструменты и материалы.

Необходимые инструменты и материалы

Для успешного монтажа трековой системы освещения потребуются следующие инструменты:


  • Дрель или перфоратор
  • Отвертки
  • Плоскогубцы
  • Кусачки
  • Рулетка и карандаш
  • Уровень
  • Тестер напряжения

Из материалов понадобятся:

  • Трек необходимой длины
  • Трековые светильники
  • Коннекторы и заглушки
  • Токоподвод
  • Крепежные элементы (дюбели, саморезы)
  • Кабель для подключения

Подготовка к монтажу трековой системы

Перед началом установки необходимо выполнить следующие подготовительные работы:

  1. Составить схему расположения треков и светильников
  2. Разметить на потолке или стене места крепления шинопровода
  3. Проложить кабель от распределительной коробки к месту установки токоподвода
  4. Подготовить отверстия для крепления трека

Важно заранее определиться со способом крепления шинопровода. Он может крепиться непосредственно к поверхности потолка или стены, на специальные подвесы или встраиваться в нишу.

Способы крепления шинопровода

Существует несколько основных способов монтажа трекового шинопровода:

Накладной монтаж

Шинопровод крепится непосредственно к поверхности потолка или стены с помощью саморезов и дюбелей. Это самый простой способ установки, подходящий для большинства помещений.


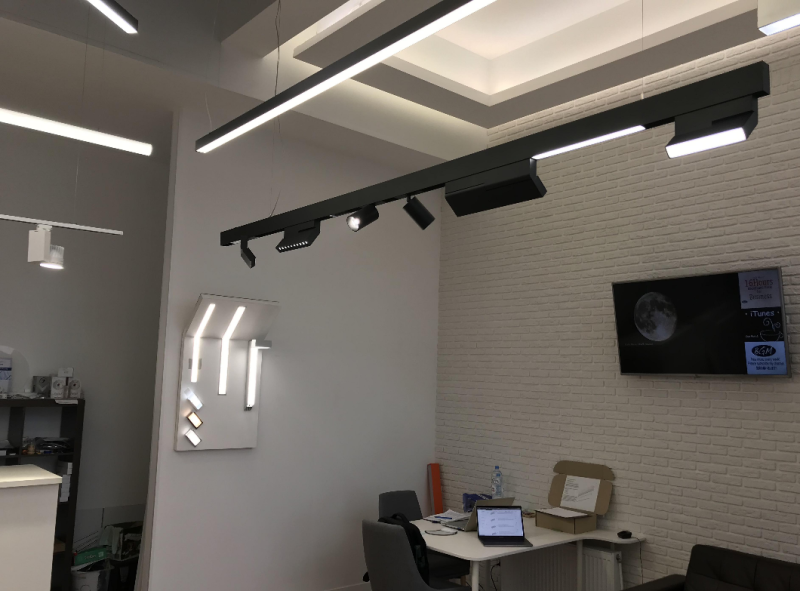

Подвесной монтаж

Трек крепится на специальные тросовые или жесткие подвесы. Такой вариант часто используется в помещениях с высокими потолками или для создания многоуровневых световых композиций.

Встраиваемый монтаж

Шинопровод монтируется в заранее подготовленную нишу в потолке или стене. Этот способ позволяет сделать систему освещения практически незаметной.

Пошаговая инструкция по монтажу трековой системы

Процесс установки трековой системы освещения включает следующие этапы:

  1. Крепление шинопровода к поверхности
  2. Установка токоподвода
  3. Соединение нескольких треков (при необходимости)
  4. Подключение к электросети
  5. Установка и подключение светильников

Рассмотрим каждый этап подробнее.

Крепление шинопровода

При накладном монтаже выполните следующие действия:

  1. Разметьте на потолке или стене места крепления трека
  2. Просверлите отверстия и установите дюбели
  3. Прикрутите шинопровод саморезами, проверяя горизонтальность уровнем

Для подвесного монтажа:

  1. Закрепите на потолке крепления для подвесов
  2. Установите подвесы необходимой длины
  3. Прикрепите шинопровод к подвесам

Установка токоподвода

Токоподвод устанавливается на конце или в середине шинопровода:


  1. Снимите защитную крышку токоподвода
  2. Вставьте токоподвод в паз шинопровода
  3. Зафиксируйте его с помощью винтов или защелок

Соединение нескольких треков

Для создания сложных конфигураций можно соединять несколько шинопроводов:

  1. Используйте прямые, угловые или Т-образные коннекторы
  2. Вставьте коннектор в пазы соединяемых треков
  3. Зафиксируйте соединение винтами

Подключение трековой системы к электросети

Подключение трековой системы к электропитанию выполняется через токоподвод:

  1. Отключите электричество на щитке
  2. Подведите кабель к месту установки токоподвода
  3. Подключите провода к клеммам токоподвода согласно маркировке
  4. Закройте крышку токоподвода

Важно соблюдать правила электробезопасности и при необходимости обратиться к квалифицированному электрику.

Установка и подключение трековых светильников

После монтажа шинопровода и подключения питания можно устанавливать светильники:

  1. Переведите фиксатор адаптера светильника в положение «открыто»
  2. Вставьте адаптер в паз шинопровода
  3. Поверните фиксатор в положение «закрыто»
  4. Направьте светильник в нужную сторону

Убедитесь, что все светильники надежно закреплены и правильно подключены.


Проверка работоспособности системы

После завершения монтажа необходимо проверить работу трековой системы:

  1. Включите электричество на щитке
  2. Проверьте работу всех светильников
  3. Убедитесь в надежности всех креплений
  4. При необходимости отрегулируйте направление света

В случае обнаружения неполадок проверьте правильность подключения и целостность проводки.

Советы по эксплуатации трековых систем освещения

Для долгой и безопасной работы трековой системы соблюдайте следующие рекомендации:

  • Регулярно проверяйте надежность крепления светильников и шинопровода
  • Протирайте элементы системы от пыли
  • Не превышайте максимально допустимую нагрузку на шинопровод
  • При замене ламп или светильников отключайте питание

Правильно установленная и обслуживаемая трековая система освещения прослужит долгие годы, обеспечивая комфортное и функциональное освещение помещения.


Монтаж трековых светильников на шинопроводе. Установка и подключение

Монтаж систем освещения 11.04.2018

Установка и монтаж трековых светильников на шинопроводе – процедура несложная и не требующая каких-то специальных знаний или наличия особенных навыков. Все работы можно провести самостоятельно, тем более что цена монтажа трековых светильников специалистами может быть необоснованно завышенной.

Итак, при проведении первоначальных работ необходимо:

  • нарисовать план-схему трековой осветительной установки;
  • определиться со способом подвода электричества;
  • определиться с креплением шин (непосредственно к потолку или на специальные тросы).

Установка и подключение шинопровода

Если стандартная длина шинопровода не позволяет собрать точно рассчитанную конструкцию трековой осветительной установки, то трек можно распилить на отрезки требуемой длины. Для этого можно воспользоваться обычной ножовкой по металлу.

Далее, для монтажа шинопровода проводим следующие мероприятия:

  • При креплении непосредственно к потолку или стене необходимо просверлить в шине отверстия.

  • Для создания подвесной трековой установки понадобится специальный тросик и скоба.

  • На одну из сторон шинопровода, через которую не будет проведено электропитание, устанавливается заглушка.

  • На другую сторону должна быть установлена клеммная колодка. Если она не установлена изначально, то колодку необходимо расположить рядом с торцом трека так, чтобы совпали маркировочные полосы и затем аккуратно ввести ее в шинопровод. Произойдет стыковка коннектора и трека.

  • Далее производится подключение электропровода. Для этого снимается крышка с коннектора, отверткой откручиваются винты, после чего в получившиеся отверстия вставляются жилы провода.

  • После подключения электропитания, необходимо закрутить стопорный винт и окончательно зафиксировать соединение.

Соединение шинопроводов между собой

Шины соединяются между собой несколькими способами в зависимости от конечной конфигурации трековой осветительной установки и места подвода электропитания.

Первый способ – это удлинение шинопровода при помощи центрального коннектора. Для этого необходимо:

  • Поместить центральный коннектор между треков и снять с него крышку.

  • Подключить электрический кабель к контактной группе.

  • Соединить шинопроводы между собой, вставив центральный коннектор в оба конца.

  • Закрутить крепежные винты.

Сходным образом проводится подключение угловых коннекторов. Для того чтобы удлинить длину шинопровода без использования коннектора применяются обычные соединители.

Установка светильника в трек

После того как шинопровод установлен и к нему подведено электричество необходимо установить трековые светильники. Для этого они снабжены специальными зажимами, которые дают возможность крепления светильников к уже подвешенному шинопроводу.

  • Сначала необходимо перевести зажим в положение OFF (параллельно шине).

  • Выбирав расположение, необходимо вставить основание светильника в шинопровод и повернуть зажим на 90˚.

После установки необходимого количества светильников и регулировки угла их наклона, трековая осветительная система будет готова к работе.

Установка одиночного светильника производится при помощи специальной накладки, которая состоит из миниатюрного шинопровода и блока контактов.

Доверьте установку трековых систем освещения профессионалам?

При кажущейся простоте подключения систем освещения существует ряд сложностей, которые могут возникнуть у человека, решившего самостоятельно выполнить подключение трековой установки к электропитанию. Это в первую очередь сложности с правильным подключением электричества, креплением подвесов и составлением соединительной конструкции.

Команда профессионалов нашей компании произведет установку электрического оборудования, в том числе и трековой осветительной установки по приемлимой цене.

Читайте также РЕМОНТ СВЕТОДИОДНЫХ СВЕТИЛЬНИКОВ



Монтаж трековых светильников — инструкция по установке трековой системы освещения

Содержание:

  • Типы шинопроводов
  • Способы монтажа трековых реек
  • Инсталляция системы трекового освещения
    • Комплект деталей для сборки системы
    • Оптимальный и минимальный инструментарий
    • Порядок монтажа
    • Подключение трехфазного трека
    • Ограничения
  • Рекомендуемые приемы работы
  • Установка светильников и настройка сцены освещения

В одной трековой системе могут располагаться светильники большого диапазона мощностей, с разными типами ламп, под разный цоколь, с дизайном в нескольких стилистиках. Однако, все это разнообразие не вносит никаких нюансов в монтаж светового оборудования. Разница лишь в модулях, которые можно перемещать или заменять в процессе эксплуатации. Особенности установки и подключения системы всецело зависят от типа трековой рейки (трека, шинопровода).

Типы шинопроводов

Первые производители систем трекового освещения разработали собственные стандарты реек. По первым буквам брендов Halo, Juno и Lightholler их обозначают как «H», «J» или «L». Этим конструкциям соответствуют почти все современные трековые рейки закрытого типа. Варьируются внешние контуры профилей под различные виды креплений, но контактные схемы остаются прежними.

Каждый стандарт закрытого шинопровода может иметь 2 исполнения по электрическому подключению (одно- или двухконтурное) и 2 — по монтажу (накладная или встраиваемая рейка). Двухконтурный шинопровод подразумевает возможность расположения нескольких (от 1 до 3) групп света на одной рейке, управляемых разными выключателями или одним 2- или 3-клавишным.

Конструктивные типы закрытых шинопроводов трекового освещения
Количество контуров H J L
1
2

Все шинопроводы закрытого типа (кроме магнитных систем) предназначены для подключения к однофазным сетям (220 В в Европе и 120 В в США).

Внимание! Рунет изобилует некорректной информацией о т.н. одно-, двух- и трехфазных трековых шинопроводах. Иногда даже пишут о подключении трехфазных систем к сети 380 В. Эта путаница возникла по причине использования несогласованной терминологии для обозначения реек с различным количеством шин (проводников). Их число может быть равно 2; 3 или 4, но любая такая система должна подключаться к однофазной бытовой электросети.

Трековые системы низкого напряжения (12 В, реже — 10 В, 24 В и 48 В) монтируются на шинах открытого типа, выполненных в виде монорельса, и работают только через понижающий трансформатор. Исключением являются низковольтные (24 В) магнитные системы, которые инсталлируются на рейках закрытого типа.

В России, как и в странах ЕС, наиболее востребованы комплекты на базе закрытых двухконтурных реек типа L, которые называют также трехфазными или 4-проводными. Специалисты нашей компании поддерживают этот тренд, поскольку данные шинопроводы обладают 4 важными преимуществами:

  • Они обеспечивают надежное и удобное подключение до 3 групп света.
  • Оснащены выделенным контактом заземления.
  • Допускают максимальную суммарную мощность нагрузки (в сравнении с токопроводящими рейками других конструкций).
  • Позволяют использовать широкий ассортимент низко- и высоковольтных трековых светильников.
Рис. 1. Накладной (слева) и встраиваемый (справа) профили трехфазных трековых реек

Способы монтажа трековых реек

Профили для встраиваемого монтажа устанавливаются в паз на гипсокартонном потолке, штроб в бетонном потолочном перекрытии или в зазор между торцами декоративных плит. Фланцы на рейке служат для крепежа и визуального перекрытия краев паза.

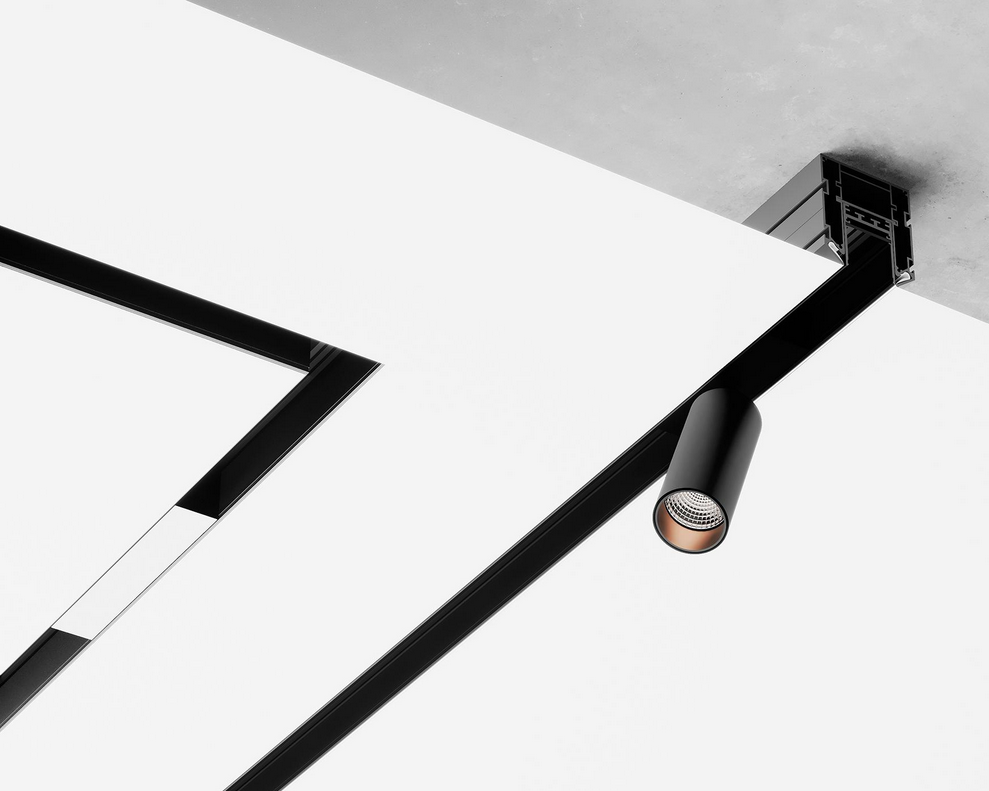

Рис. 2. Встраиваемый шинопровод на гипсокартонном потолке

Для встраивания в натяжные потолки используют специальные профили, которые адаптированы для крепления винилового полотна. Фактически такие шинопроводы работают «по совместительству» профилями для монтажа натяжных потолков.

Рис. 3. Встраиваемая рейка для натяжного потолка

Накладная трековая рейка может быть инсталлирована 4 способами:

  • Непосредственно на плоскость потолка или стены.
  • На крепежные планки (скобы, клипсы).
  • На кронштейны.
  • На подвесы.

На практике обычно используют монтаж на клипсах или гибких подвесах.

Рис. 4. Способы крепежа накладных трековых профилей

Инсталляция системы трекового освещения

Схематически осветительное оборудование на токопроводящих профилях не сложнее конструктора LEGO. Однако, без базовых навыков в монтаже электротехники лучше не браться за это дело самостоятельно.

Комплект деталей для сборки системы

На этом этапе пока выведем сами трековые светильники за скобки. К ним мы еще вернемся в конце обзора. Если ваш выбор пал на конструкцию, предусматривающую крепление реек к потолку на клипсах, полная спецификация может включать следующие позиции:

  • Трековые рейки — подбираются из стандартных длин, чтобы минимизировать количество резов, соединительных деталей или достичь необходимого визуального эффекта.
  • Клипсы и крепежные расходники (дюбели, винты или метрические болты с шайбами и гайками) — количество и вид определяются в зависимости от суммарной длины реек, веса светильников, рекомендаций производителя и материала потолочного перекрытия.
  • Токоподводящий модуль (различают левое и правое исполнение элемента) — в сложных разветвленных структурах их может потребоваться несколько штук.
  • Прямые соединители (коннекторы) — могут быть внутренними и наружными.
  • Гибкие соединители — для фиксации 2 реек под произвольным углом.
  • Угловые соединители (коннекторы L-типа) — левые и правые.
  • Коннекторы T-типа (левые и правые) — соединяют 3 рейки между собой под углом 90° (в одной плоскости).
  • Коннекторы X-типа — соединяют 4 рейки между собой под углом 90° (в одной плоскости).
  • Заглушки торцевые.
  • Кабель 3-жильный (медь) — для подвода питания.

Главный ориентир для правильного совмещения правых или левых коннекторов с треками — расположение контакта заземления.

Сложности с выбором светодиодных светильников?

Подготовим полный расчет стоимости, необходимого оборудования и 3D визуализацию для освещения вашего объекта. Это БЕСПЛАТНО — еще до покупки и заключения договора, вы сможете узнать: «Сколько и какие светильники подойдут?», «Сколько это будет стоить?», «Как это будет выглядеть?» и даже «Сколько будет наматывать счетчик?».

Подробнее об этом

Оптимальный и минимальный инструментарий

Удобнее монтировать треки вдвоем. Для этого необходимо приготовить:

  • Стремянки (2 шт.)
  • Электроинструмент — перфоратор, дрель, шуруповерт.
  • Ручной инструмент — строительный нож, набор отверток, ножовка со стуслом.
  • Электротехнические средства контроля и инструменты — мультиметр, пассатижи, стриппер, плоскогубцы.

Минимально приемлемый набор инструментов получится, если минусовать из списка перфоратор, шуруповерт, стусло, мультиметр, пассатижи и стриппер.

Порядок монтажа

Предполагается, что у вас есть проект трековой осветительной системы в произвольном виде с необходимыми геометрическими и электрическими расчетами, а также комплектом деталей, которые были приобретены в соответствии с проектной спецификацией. Тогда работы следует начинать с проверочной сборки комплекта на полу:

  1. В зеркальном виде (паз для установки светильников должен быть направлен вверх) выкладывается контур системы. Все отрезки шинопроводов соединяются коннекторами вручную с соблюдением левого и правого направлений, подсоединяется токоподвод.
  2. С токоподвода снимается защитная крышка, и электротестером или мультиметром производится проверка неразрывности цепи по каждому из 4 проводников шинопровода. Если тестеры отсутствуют, необходимо с помощью временного подключения и светильника проверить работу контура на самых дальних участках цепи по каждой из 3 фаз (используется переключатель на адаптере осветительного прибора).
  3. Проводятся контрольные геометрические замеры и, при необходимости, в эскиз системы вносятся поправки.
Рис. 5. Виды соединений в трековой системе

Чистовой монтаж производится в следующем порядке:

  1. Разметка на потолке.
  2. Неполная разборка контура на полу (все коннекторы остаются присоединенными к одной из линий реек).
  3. Установка крепежных клипс по разметке.
  4. Установка на клипсы отрезков с присоединенными коннекторами.
  5. Соединение с оставшимися прямыми участками системы.
  6. Электрическое подключение токоподвода.

Подключение трехфазного трека

Из 4 жил шинопровода 1 является нейтралью, а 3 — фазовыми проводами. По той же схеме выполнены контакты токоподводов.

Рис. 6. Соответствие контактов шинопровода и токоподводов (изображены со снятыми  верхними крышками)

Для электрического подключения используются трехжильные кабели (от 1 до 3 шт. в зависимости от схемы переключения групп света). Посредством вывода проводов через нижнее отверстие корпуса токоподвода в потолочный штроб или отверстие в подвесном потолке можно визуально скрыть силовую линию.

Ограничения

Главное ограничение по электрической мощности выражается максимально допустимой силой тока. Для большинства трехфазных треков величина составляет 10 А, что примерно соответствует нагрузке в 2000 Вт на линию. При использовании металлогалогенных ламп в светильниках это условие следует внимательно мониторить. Но маломощное светодиодные трековые светильники превращают это ограничение в почти условную страшилку. Ведь, чтобы перегрузить шину, нужно установить, например, более 200 10-Ваттных светильников в контур!

Гораздо более актуальны ограничения по механическим параметрам, большинство из которых (кроме первых двух универсальных) касается только монтажа на гибких подвесах:

  • Шаг между подвесами — не менее 1 м.
  • У тяжелых светильников необходимо разделять крепление объекта и крепление адаптера (токосъемника).
  • Вес системы на 1 подвес — не более 3,5 кг.
  • Все прямолинейные стыки необходимо усиливать накладками, придающими жесткость конструкции.
  • При монтаже светильников, центр тяжести которых выходит за ось шины, необходимо соблюдать симметричность расположения механической нагрузки. Иначе структуру перекосит (она займет негоризонтальное положение в пространстве).

Рекомендуемые приемы работы

Гибкие подвесы и даже обычные крепежные клипсы обеспечивают определенную степень свободы профилям, поэтому сверхточность при разметке не нужна. Но, если крепить треки непосредственно к потолку без переходных элементов, следует соблюдать правила размерных цепей.

Например, необходимо смонтировать П-образный контур из шинопроводов. В этом случае размечается только одна из параллельных линий. Положение второй автоматически получается после двух поворотов через угловые коннекторы.

Для предварительного крепления реек к потолку можно использовать двусторонний скотч, а отверстия под дюбеля сверлить уже через приклеенные шинопроводы. Таким способом можно инсталлировать систему в одиночку (но 2 стремянки или пара столов, все равно, необходимы).

Установка светильников и настройка сцены освещения

Перед установкой на шинопровод необходимо проверить совпадение линий заемления. Сначала адаптер помещается (с небольшим нажимом) в рейку до легкого щелчка заземляющей клеммы. Затем необходимо выдвинуть контакты, соответствующие группе света, и повернуть рычажок фиксации.

Адптеры бывают 2 типов. В первом выдвигаются контакты ко всем 4 шинам, а выбор цепи осуществляется поворотом специального колеса (селектора шин). Во втором — следует выдвигать только 2 необходимых контакта.

Рис. 7. Выбор контактной группы на адаптере трекового светильника

Установка в шинопровод и ориентация светильника на объект — не окончательные действия. Дальнейшая настройка характера освещения осуществляется за счет:

  • Замены ламп с разной цветовой температурой и мощностью.
  • Выбора линз, изменяющих угол и характер рассеивания света.
  • Выбора цветных фильтров (доступно в отдельных моделях светильников).

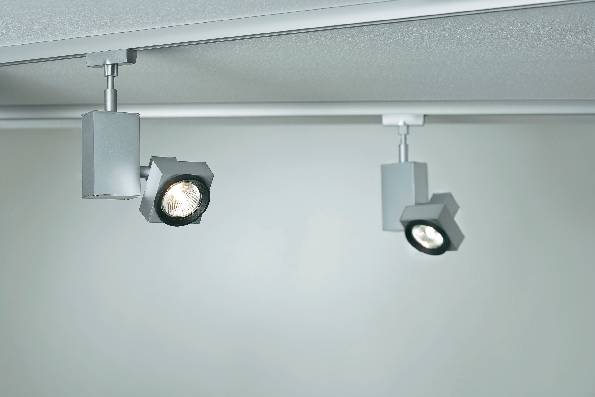

Рис. 8. Фиксация светильника в треке

Трековые системы позволяют в значительных пределах менять функциональные и эстетические параметры уже после монтажа — в ходе эксплуатации. Однако, чтобы достичь оптимального результата без переплат по комплектующим и стоимости работ, лучше изначально исходить из 3D расчета сцены освещения.

Сложности с выбором светильников?

Подготовим полный расчет стоимости, необходимого оборудования и 3D визуализацию для освещения вашего объекта. Это БЕСПЛАТНО — еще до покупки и заключения договора, вы сможете узнать: «Сколько и какие светильники подойдут?», «Сколько это будет стоить?», «Как это будет выглядеть?» и даже «Сколько будет наматывать счетчик?».

Смотреть все решения

как установить на шинопровод, управление

Опубликовано: 11.01.2021
