Монтажный блок ваз 2112 16 клапанов. Монтажный блок и предохранители ВАЗ 2112: расположение, замена, особенности

Где находится монтажный блок в ВАЗ 2112. Как заменить предохранители в ВАЗ 2112. Какие особенности есть у электрооборудования ВАЗ 2112 16 клапанов. Как проверить и отремонтировать реле стартера ВАЗ 2112.

Расположение монтажного блока в ВАЗ 2112

Монтажный блок в автомобиле ВАЗ 2112 расположен под панелью приборов со стороны водителя. Чтобы получить к нему доступ, необходимо выполнить следующие действия:

1. Открыть водительскую дверь
2. Найти под рулевой колонкой пластиковую крышку
3. Отщелкнуть фиксаторы крышки и снять ее
4. Под крышкой будет виден монтажный блок с предохранителями и реле

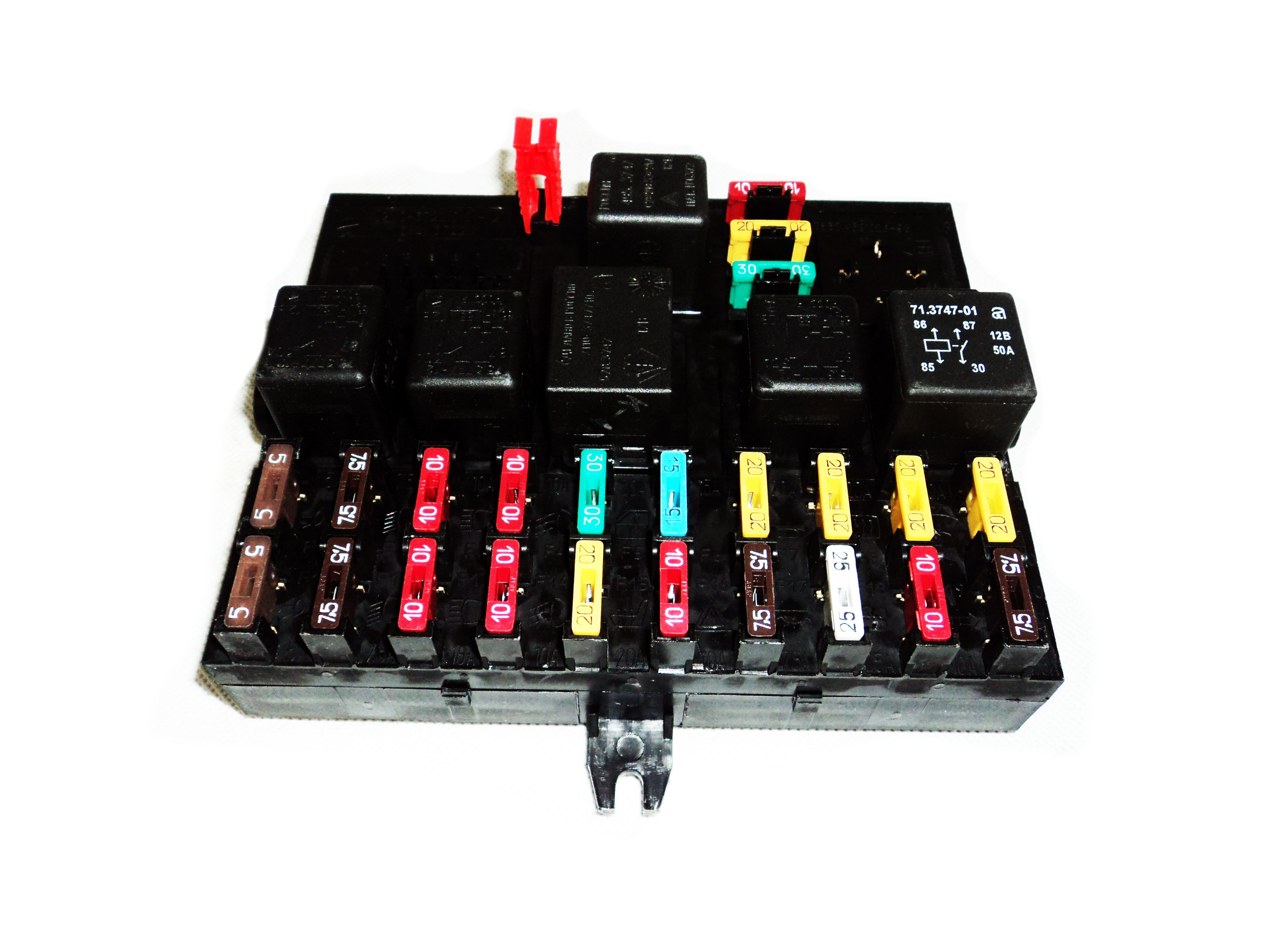

Монтажный блок представляет собой пластиковый корпус, в котором размещены предохранители и реле различных электрических цепей автомобиля. На внутренней стороне крышки обычно нанесена схема с обозначением предохранителей.

Назначение и замена предохранителей ВАЗ 2112

Предохранители в ВАЗ 2112 защищают электрические цепи от перегрузок и коротких замыканий. При выходе из строя какого-либо электрооборудования в первую очередь следует проверить соответствующий предохранитель. Основные шаги по замене предохранителя:

1. Определить по схеме нужный предохранитель
2. Извлечь его с помощью специального пинцета
3. Проверить визуально — перегоревший предохранитель имеет разрыв металлической перемычки
4. Заменить на новый предохранитель с аналогичным номиналом

Важно не ставить предохранитель большего номинала, так как это может привести к повреждению электропроводки при коротком замыкании.

Особенности электрооборудования ВАЗ 2112 16 клапанов

Электрооборудование ВАЗ 2112 с 16-клапанным двигателем имеет ряд особенностей:

• Более мощный генератор (80А вместо 65А на 8-клапанных моделях)
• Усиленный стартер для запуска форсированного мотора
• Электронный блок управления двигателем с расширенным функционалом
• Дополнительные датчики системы управления (датчик фаз, датчик детонации и др.)
• Катушки зажигания индивидуального типа на каждый цилиндр

Эти особенности следует учитывать при диагностике и ремонте электрооборудования 16-клапанной версии ВАЗ 2112.

Проверка и ремонт реле стартера ВАЗ 2112

Реле стартера обеспечивает подачу питания на стартер при запуске двигателя. Если при повороте ключа зажигания стартер не крутится, возможной причиной может быть неисправность реле. Проверка реле стартера:

1. Снять реле с монтажного блока
2. Подать питание на управляющие контакты
3. Проверить замыкание силовых контактов мультиметром
4. При отсутствии замыкания — заменить реле

Ремонт реле стартера в домашних условиях обычно нецелесообразен из-за его низкой стоимости. Рекомендуется заменить неисправное реле на новое.

Диагностика неисправностей электрооборудования ВАЗ 2112

При возникновении проблем с электрооборудованием ВАЗ 2112 рекомендуется выполнить следующие шаги диагностики:

1. Проверить соответствующие предохранители
2. Осмотреть проводку на предмет повреждений изоляции
3. Проверить надежность соединений в разъемах
4. Измерить напряжение в проблемной цепи мультиметром
5. Проверить работоспособность конкретного элемента (лампы, мотора и т.д.)

Если самостоятельная диагностика не дала результатов, рекомендуется обратиться в специализированный автосервис для проведения компьютерной диагностики электронных систем.

Модернизация электрооборудования ВАЗ 2112

Для улучшения характеристик электрооборудования ВАЗ 2112 можно выполнить следующие доработки:

• Установка более мощного генератора (90-120А)
• Замена штатной проводки на провода большего сечения
• Установка дополнительных реле для снижения нагрузки на штатные цепи
• Модернизация системы освещения (установка ксенона или светодиодов)
• Установка более мощной аудиосистемы с усилителем

При проведении любых доработок важно не превышать возможности штатной электросети автомобиля и соблюдать правила электробезопасности.

Техническое обслуживание электрооборудования ВАЗ 2112

Для поддержания электрооборудования ВАЗ 2112 в исправном состоянии рекомендуется регулярно выполнять следующие операции:

• Проверка уровня и плотности электролита в аккумуляторе
• Очистка клемм аккумулятора от окислов
• Проверка натяжения ремня генератора
• Замена свечей зажигания и высоковольтных проводов
• Осмотр состояния изоляции проводов в моторном отсеке
• Проверка работы всех осветительных приборов

Своевременное обслуживание поможет избежать внезапных отказов электрооборудования и продлит срок его службы.

Блоки монтажный ВАЗ

org/Product»> org/Product»> org/Product»> org/Product»> org/Product»>

	посмотреть в Автокаталоге посмотреть в Автокаталоге: Блок монтажный ВАЗ-2105 Н/О АВАР модели группы   ВАЗ-2105 Блок монтажный посмотреть	Код товара: 012128 Блок монтажный ВАЗ-2105 Н/О АВАР Артикул: 2105-3722010-02 Производитель АВАР ОАО г.Псков 402.3722	МКАД 2 шт. ОСТШ 0 шт. ЛЕСК 1 шт. Интернет 2 шт.	3 300 ₽ Товар в Корзине 1 2 3 4 5 больше удалить В наличии
		Код товара: 337427 Блок монтажный ВАЗ-2107 инжектор Н/О ТОЧМАШ Артикул: 21073-3722020 Производитель Точмаш 521. 3722	МКАД 1 шт. ОСТШ 0 шт. ЛЕСК 1 шт. Интернет 1 шт.	4 600 ₽ Товар в Корзине 1 2 3 4 5 больше удалить В наличии
		Код товара: 012893 Блок монтажный ВАЗ-2107 Н/О АВАР Артикул: 2105-3722010-22 Производитель АВАР ОАО г. Псков 404.3722	МКАД 2 шт. ОСТШ 1 шт. ЛЕСК 1 шт. Интернет 2 шт.	3 300 ₽ Товар в Корзине 1 2 3 4 5 больше удалить В наличии
	посмотреть в Автокаталоге посмотреть в Автокаталоге: Блок монтажный ВАЗ-2108 ТОЧМАШ модели группы   ВАЗ-2108 Блок монтажный посмотреть ВАЗ-2109 Блок монтажный посмотреть ВАЗ-21099 Блок монтажный посмотреть ВАЗ-2108 Блок монтажный посмотреть ВАЗ-2109 Блок монтажный посмотреть	Код товара: 000159 Блок монтажный ВАЗ-2108 ТОЧМАШ Артикул: 2108-3722020 Производитель Точмаш 172. 3722-01	МКАД 0 шт. ОСТШ 0 шт. ЛЕСК 2 шт. Интернет 0 шт.	5 100 ₽ Товар в Корзине 1 2 3 4 5 больше удалить Интернет: нет в наличии
		Код товара: 000160 Блок монтажный ВАЗ-21083 АВАР Артикул: 21083-3722020-10 Производитель АВАР ОАО г.Псков 173.3722-01M	МКАД 2 шт. ОСТШ 1 шт. ЛЕСК 1 шт. Интернет 2 шт.	4 600 ₽ Товар в Корзине 1 2 3 4 5 больше удалить В наличии
		Код товара: 004308 Блок монтажный ВАЗ-21083 Н/О АВАР Артикул: 2115-3722010-40 Производитель АВАР ОАО г.Псков 36.3722-07М	МКАД 1 шт. ОСТШ 2 шт. ЛЕСК 1 шт. Интернет 1 шт.	4 400 ₽ Товар в Корзине 1 2 3 4 5 больше удалить В наличии
	посмотреть в Автокаталоге посмотреть в Автокаталоге: Блок монтажный ВАЗ-2110 ТОЧМАШ модели группы   ВАЗ-2110 Блок монтажный и реле посмотреть ВАЗ-2110 Блок монтажный и реле посмотреть ВАЗ-2110 (2007) Блок монтажный и реле посмотреть	Код товара: 097881 Блок монтажный ВАЗ-2110 ТОЧМАШ Артикул: 2110-3722010-08 Производитель Точмаш 21100-3722010-08	МКАД 1 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 1 шт.	4 500 ₽ Товар в Корзине 1 2 3 4 5 больше удалить В наличии
		Код товара: 102816 Блок монтажный ВАЗ-2110,2123 без реле контроля ламп АВАР ОАО г. Псков Артикул: 2123-3722010-12 Производитель АВАР ОАО г.Псков 392.3722М	МКАД 1 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 1 шт.	3 100 ₽ Товар в Корзине 1 2 3 4 5 больше удалить В наличии
		Код товара: 145900 Блок монтажный ВАЗ-2123 ТОЧМАШ Артикул: 2123-3722010 Производитель Точмаш 21230-3722010-00	МКАД 1 шт. ОСТШ 1 шт. ЛЕСК 1 шт. Интернет 1 шт.	3 500 ₽ Товар в Корзине 1 2 3 4 5 больше удалить В наличии

Особенности блоков цилиндров ВАЗ 21083, 2110, 2112, 11183, 21126, 11193, 11194.

Блок цилиндров 21083 первоначально был сконструирован под параметры карбюраторного двигателя. Следовательно, в нем не предусматривалось наличия участков крепления элементов по аналогии с инжекторными двигателями, среди которых модуль зажигания, датчик детонации и т.д. Впоследствии происходит унификация отливки модели, вследствие чего она становится единой для блоков 21083, 2110 и 2112. Все они обладают одинаковой высотой и могут использоваться на двигателях, имеющих объем 1500 см куб. Потому корпус этих блоков имеет отметку «21083» на литье. В качестве запчасти с заводов сегодня отгружается изделие, имеющее номенклатурный номер 21083-100201100.



Корпус «83-го» обладает приливами, такими же, как на всех других блоках двигателей переднеприводных автомобилей Ваз. Однако резьбовые отверстия здесь имеются только на приливах, задействованных в установке оборудования. Унифицированный блок цилиндров для ВАЗ 21083 обладает и приливом для установки датчика уровня масла, который находится под масляным фильтром. Для того, чтобы закрепить головку блока на верхней плоскости присутствуют 10 отверстий формата М12х1.25. Цвет блока цилиндров 21083 – синий.

Унификация «083-го» привела к утрате блоком цилиндров ВАЗ 2110 своих характерных черт, связанных с дополнительными приливами на корпусе. Внешне он сегодня неотличим от «083-го». В БЦ 2110 так же используются три верхних резьбовых отверстия и три нижних отверстия части отливки для установки кронштейнов правой опоры двигателя илблои монтажа установочной планки генератора. Так как данное изделие монтируется на «инжекторные» двигатели, блок цилиндров имеет место для установки датчика детонации.

По аналогии с «083-м», здесь предполагается монтаж датчика уровня масла. Кроме того, блок цилиндров 2110 нередко используют для сборки двигателей ВАЗ 21083. Цвет блока 2110 – серый.

Блок цилиндров 2112 внешне неотличим от блоков 2110 и 21083, однако с ними он и взаимозаменяем. Главная его особенность — наличие крепежных отверстий для головки блока, размером М10х1. 25. Кроме того, во второй, третьей, четвертой и пятой опорах коренных подшипников монтируются дополнительные каналы для масла со специальными запрессованными в них масляными форсунками. Именно через них в момент работы двигателя масло под давлением способно омывать днища поршней. Как следствие снижается их термическая деформация, улучшается смазка, что особенно важно в момент пуска двигателя. Ресурс последнего, таким образом, значительно увеличивается. Цвет цилиндров 2112 – серый.

Блок цилиндров 21114 фактически представляет собой модернизированную модель 2110. В ходе изменений объем двигателя увеличен до 1,6 литра. Именно поэтому блок стал «высоким» — 197,1мм. В остальном же БЦ 21114 практически не отличается от 2110. Главная особенность данного блока – отсутствие прилива и монтажного отверстия для датчика уровня масла под фильтром. Крепится головка блока на отверстия, имеющие резьбу М12х1.25. Масляные форсунки для охлаждения поршней на боке отсутствуют. Цвет блока 21114 – синий.

Сегодня АВТОВАЗ не выпускает блок цилиндров 21114, альтернативной моделью является БЦ 11183. Две эти модели фактически идентичны. Цвет блока цилиндров 11183 – серый.

Блок цилиндров 11193 предназначается для установки на двигатель ВАЗ 21124. Представляет собой доработанный и модернизированный блок 2112. Однако модель 11193 более высокая — 197,1мм, благодаря чему объем двигателя увеличен до 1.6 л.

Блок 11193 сконструирован на основе «2112-го». Имеет крепежные отверстия размером М10х1.25, предназначенные для установки головки блока. Так же здесь присутствуют и специализированные масляные форсунки, охлаждающие поршни. На корпусе блока надпись — «11193». Цвет изделия – серый.

Совместно с компанией Federal Mogul АвтоВАЗ разработал новый двигатель — ВАЗ 21126. При его создании основной задачей, стоявшей перед разработчиками, было соблюдение повышенных экологических норм, связанных с уменьшением токсичности выхлопных газов, а так же увеличение ресурса двигателя. В качестве основы конструкции использовался блок цилиндров 11193.

Блок цилиндров 21126 имеет высочайшее качество в обработки поверхности изделия, выполняющееся в соответствии с технологией Federal Mogul. В ходе этого процесса цилиндр подвергают плосковершинному хонингованию, что позволяет получить на его поверхности сетки микроканавок особого профиля. Именно он надежно удерживает смазку на поверхности изделия, снижая при этом потери энергии за счет трения. Таким образом, технология хонингования, которую применяют на АВТОВАЗЕ при обработке поверхности цилиндров блока ВАЗ 21126, отличается от предыдущих моделей.

Фирма Federal Mogul разработала основные технологические параметры хонингования поверхностей. Это и угол наклона, и его профиль, и частота нанесения микроканавок. При выполнении операции используется высококачественное оборудование фирмы Federal Mogul. Высокая точность изготовления позволяет определить три группы размеров цилиндров: A, B, C. Надежность работы двигателя повышается не только за счет новой технологии изготовления блока цилиндров, но и за счет нового поршневого комплекта, который представляет собой поршень+ палец+ кольца+ шатун. Цвет блока цилиндров 21126 – синий.

Блок цилиндров 11194 – это специализированная разработка для двигателей, имеющих объем 1,4 литра. В этой связи диаметр цилиндров был уменьшен до 76,5 мм. Однако по своей конструкции и наличию мест для крепления оборудования блок 11194 практически неотличим от моделей 11193 и 21126. Тем не менее, между смежными цилиндрами, благодаря уменьшению их диаметра, выполнены протоки рубашки охлаждения. Это позволило улучшить отвод тепла, повысить жесткость конструкции. Аналогичная обработка поверхности цилиндров в соответствии с технологией Federal Mogul осуществляется и на модели 21126. Цвет блока цилиндров ВАЗ 11194 – синий.

Реле стартера ваз 2112 16 клапанов

Реле стартера ВАЗ 2112

На автомобиле ВАЗ 2112 реле стартера отвечает за запуск стартера и выдвижение обгонной муфты для прокручивания маховика коленчатого вала двигателя, во время его запуска.

Конструктивно реле стартера имеет две обмотки: втягивающую и удерживающую. Втягивающее реле стартера выполнено в железном корпусе, закрытом текстолитовой крышкой. В корпусе расположены две обмотки, а внутри корпуса находится сердечник. В крышке расположены болты для подсоединения электропитания, являющиеся одновременно силовыми контактами. В крышке расположен контакт для питания обмоток втягивающего реле , а также и подвижная пластина, замыкающая силовые контакты реле при втягивании сердечника.

Втягивающее

Для того чтобы снять стартер, нужно заехать на эстакаду или смотровую яму и снять с аккумулятора минусовую клемму. Если установлена защита картера или брызговик, их тоже придется снять. В нижней части стартера, которая видна из-под днища, находится гайка, которую нужно открутить. Затем со стороны моторного отсека нужно снять клеммы, которые находятся на втягивающем реле, и одну гайку, которая крепит сам стартер. Теперь его можно снять. Далее нужно отсоединить втягивающее реле от стартера. В разных моделях стартеров оно крепится по-своему – на два или три болта. При этом важно не потерять пружину, которая может выскочить, если неаккуратно отсоединять реле. Также стоит убедиться в том, что сердечник остался на месте – в корпусе стартера. После того, как реле отсоединено, можно приступать к его проверке.

Для удобства нужно взять два провода 30-40 см длиной и подключить их к аккумулятору. Необходимо напрямую соединить провод, идущий от отрицательной клеммы аккумулятора с соответствующей клеммой на реле, после чего подключить провод, соединенный с положительной клеммой. При подаче питания из реле должна выдвинуться шестерня с характерным щелчком. Если этого не происходит – причина действительно во втягивающем реле. Устанавливаем на место старого реле новое и снова проверяем. Реле работает, значит можно собирать стартер. Весь процесс сборки производится в обратной последовательности – закручиваем болты крепления втягивающего реле к стартеру, устанавливаем стартер на место и подсоединяем клеммы на реле.

Во время замены реле на 2112 стоит провести профилактику самого стартера. Для этого нужно открутить заднюю крышку, предварительно очистив ее от грязи, и посмотреть щетки и вилку бендикса на предмет износа. В том случае, если вы видите, что щетки или вилку вскоре придется менять, лучше это сделать сразу, чтобы лишний раз не лезть под машину и не снимать стартер.

Замена

Всю процедуру замены легко можно выполнить самостоятельно, и для этого лишь нужна эта инструкция, и минимум инструмента:

Отвертка шлицевая (она же плоская)

Трещотка с удлинителем и головка «8»

Паяльник нужен для ремонта

Разумеется, можно выкрутить и заменить его без снятия пускателя с машины, рекомендуется все же это делать при снятом устройстве:

После снятия (описанного выше) откручиваем гайку, которой крепится клемма к шпильке.

Аккуратно снимаем клемму, затем отводим немного в сторону, чтобы не мешала

Теперь разворачиваем пускатель, и с этой стороны откручиваем два винта, воспользовавшись приготовленной плоской отверткой

Все это видно на следующей картинке

Теперь вынимайте его не испытывая сложностей, для этого аккуратно потяните за его корпус назад

Если вдруг не снимается, это значит что нужно слегка приподнять его, для того, чтобы вышло из зацепления

Важно не потерять при этом пружину, которая легко может выскочить, при неаккуратном отсоединении

Кроме этого вам стоит убедиться, что сердечник после этого остался на месте – внутри корпуса пускателя

Приступайте к проверке реле отсоединения его

Дополнительное

Зачем нужно дополнительное реле стартера:

Для защиты стартера от случайного (в следствии износа, длительного запуска) спекания контактов в замке зажигания;

Для того, чтобы отключить питание стартера, когда мотор запустился, а ключ при этом, по какой-то причине, продолжает находится в режиме «стартер»;

Разгружает контакты замка зажигания.

Как проверить дополнительное реле стартера, установлено ли она в «десятке»?

Во-первых, проверить наличие доп.реле стартера в монтажном блоке. Это реле навесное и на фотографии указано стрелкой.

Во-вторых, можно проверить его работу следующим образом: крутить стартер в режиме продувки цилиндров, через 12-13 сек стартер должен выключается автоматически.

Реле стартера выполняет важную функцию на любом автомобиле, независимо от модели. Поломка этого устройства приводит к тому, что машина не заводится. Водителям, которые занимаются самостоятельным ремонтом транспортного средства, нужно знать, где находится реле стартера ВАЗ-2112 и как его починить, если возникнет какая-нибудь неисправность.

Что такое реле стартера

Механизм предназначен для того, чтобы поступало питание к электрическому двигателю стартера. В этот момент передается заряд от аккумулятора. Одновременно с подачей энергии он выполняет функцию выталкивания бендикса, в то время как элемент зацепляется за маховик. От реле стартера на ВАЗ-2112 зависит, будет запускаться основной механизм и срабатывать мотор, или нет. Если вдруг это устройство вышло из строя и не включается, нужно провести диагностику и выполнить ремонт. Для этого следует изучить подробную инструкцию по эксплуатации и узнать, где находится реле стартера на ВАЗ-2112.

Устройство

Деталь выглядит как небольшая квадратная коробочка с четырьмя разъемами. Она состоит из якоря в корпусе, содержащего электромагнит с обмоткой. Его работу обеспечивают электрические контакты и возвратные пружины.

Электромагнит представлен двумя независимыми катушками с удерживающей и втягивающей независимыми деталями. Первое из устройств состыковано с корпусом и присоединяется к вводу управления. Втягивающая катушка идет на клемму управления и сообщается с электромотором стартера.

Принцип работы

Реле необходимо для запуска системы двигателя, поэтому оно было вмонтировано в бензонасос. Когда питание подается на контакт, сообщающийся с управлением, внутри катушки появляется электромагнитная индукция. Это происходит под действием тока, с помощью этого процесса появляется магнитное поле. Притяжение якоря способствует сжатию возвратной пружины.

В это же время выталкивается бендикс, который соединяет мотор и стартер с помощью маховика. Плюсовая клемма подает питание на втягивающую обмотку. При этом контакты замыкаются между собой. Якорь находится в это время внутри катушки, в которой перестает генерироваться магнитное поле. При запуске силовой установки питание отключается, а якорь с помощью возвратной силы отправляется на исходную позицию. Происходит размыкание контактов. Во время этого процесса бендикс перестает взаимодействовать с маховиком.

Особенности строения

Такое устройство, как стартер, водители между собой называют пускателем, так как он помогает выполнить запуск машины. Он практически ничем не отличается от подобных механизмов. Однако если требуется приобрести реле стартера на ВАЗ-2112, то нужно снять деталь с автомобиля и взять с собой магазин. Этот элемент отличается от подобных по размеру. Можно приобрести прибор от моделей ВАЗ-2111 или 2110, так как он полностью идентичен.

На двенадцатой модели «Жигулей» установленный стартер имеет скромные размеры. Однако это небольшое устройство очень функционально. В технической документации описано, чем отличается строение механизма и где находится реле стартера ВАЗ-2112. На фото можно рассмотреть основные и дополнительные блоки.

На этих автомобилях устанавливали инжекторные силовые агрегаты, имеющие по 16 клапанов. Чтобы не возникали перепады электротока, применяется реле. Когда включается электрическая схема, это устройство пропускает ток, постепенно выравнивая напряжение до величины 80-340 ампер. Такой разброс показателей объясняется тем, что первый параметр реле выдает в состоянии покоя, а второй — в рабочем режиме. Как только транспортное средство останавливается, эта цепь размыкается и происходит отключение схемы.

Где находится реле стартера ВАЗ-2112

Для того чтобы выполнить диагностику или ремонт этого механизма, нужно отыскать небольшую крышку в нижней части торпеды. Там расположена специальная кнопка для фиксации, которая откидывается вниз. Можно изучить схему, приложенную к руководству по эксплуатации. Там отмечено, где находится реле стартера ВАЗ-2112 на 16 клапанов. Если предстоит снятие или замена этого элемента, то нужно выполнить ремонт, а затем установить все запчасти в обратном порядке. Рекомендуется использовать инструкцию от этого блока.

Глядя на реле стартера ВАЗ-2112 на фото, можно увидеть, что поверх блока устанавливались дополнительные предохранительные устройства. Они предназначались для того, чтобы была защищена определенная группа приборов. Однако реле стартера по умолчанию находится с правой стороны вторым по счету, если смотреть сверху.

Как проверить работу устройства

Когда какие-либо приборы на автомобиле перестают работать, водитель должен в первую очередь проверять исправность предохранителей или цепь реле. После того как проведена полная диагностика, можно будет сделать вывод о том, что именно стало неисправным и как устранить проблему. Диагностику выполняют в следующем порядке:

1. Взять два небольших провода, имеющих длину 35-45 см и присоединить их к аккумулятору
2. Напрямую подключить провод, идущий от минусовой клеммы аккумулятора к реле, учитывая полярность. То же самое сделать с проводом, который поступает от клеммы с положительным зарядом.
3. После подключения реле стартера ВАЗ-2112 следует убедиться, что реле втянуло сердечник, при этом должен послышаться характерный щелчок
4. Если не произошло втягивание, значит, реле неисправно.

Когда диагностика полностью проведена и выявлена причина поломки, нужно заменить старое реле. При этом рекомендуется осмотреть стартер и выполнить его обслуживание в профилактических целях. Для этого откручивается задняя крышка, после того как с нее очищена вся грязь. Затем определяется состояние щеток и вилок бендикса. Мастера советуют выполнять осмотр пускателя регулярно, чтобы он не вышел из строя где-нибудь в дороге.

Причины поломок

Самая главная причина неисправности реле стартера ВАЗ-2112 – выгорание контактных пластин, находящихся внутри. К другим поломкам, которые также часто возникают в этом механизме, относятся:

• замыкание минусовой клеммы;
• засорение контактов
• неисправность якоря на втягивающем реле;
• перегорание обмотки;
• обрыв проводки.

Эти сбои в работе реле происходят из-за того, что используются некачественные расходники. Они быстро выходят из строя и изнашиваются. Опытные водители уже по звуку мотора определяют, когда происходит поломка. Например, после того как повернут ключ в замке зажигания, стартер продолжает вращаться, но мотор при этом работает вхолостую, или при характерном жужжании, когда мотор развивает средние обороты, а стартер не выключается.

Как снять

Для того чтобы снять реле стартера ВАЗ-2112, нужно разбирать всю систему. Поэтому этот механизм снимается вместе с пускателем. С другой стороны, это даже лучше, потому что одновременно с ремонтом можно выполнить профилактику поломок стартера. Чтобы снять стартер, нужно заехать на эстакаду или смотровую яму. Дальше снятие детали выполняется в таком порядке:

1. Отключить аккумулятор, тем самым обесточив транспортное средство.
2. Снять брызговик либо другую защиту
3. Отыскать в нижней части стартера гайку и открутить ее
4. Отцепить клемму, которая находится на втягивающем реле
5. Отвернуть верхнюю гайку, которая удерживает стартер
6. Открутить ленту плоской отверткой и вынуть реле, потянув слегка за корпус.

Если этот блок снимается с усилием, то нужно немного приподнять его, чтобы отцепить от креплений. Нужно следить внимательно, чтобы не потерялась пружина, находящаяся внутри механизма. Часто она выскакивает и теряется. Теперь, когда устройство отсоединено от стартера, можно выполнить диагностику неисправностей и узнать, из-за чего оно сломалось.

Ремонт

Когда уже известно, где находится реле стартера ВАЗ-2112, можно приступать к его ремонту. Не обязательно сразу покупать новую деталь, опытные водители для начала пробуют его починить. На устройстве имеется только три выхода, которые нужны для подключения проводов. Первый предназначен для подачи электроэнергии на замок зажигания. Когда поворачивается ключ, контакты замыкаются, а нужное напряжение передается к обмотке реле.

Другие выходы имеют больший диаметр. Они предназначены для подключения к стартеру и аккумулятору. Чаще всего происходит засорение или окисление контактов на пятаках. Чтобы устранить проблему, нужно открутить болты и снять гайку с шайбой, которая расположена на выходе реле.

После этого нужно выходы от обмотки отсоединить с помощью паяльника. Нагар и другие засорения на пятаках удаляются с помощью мелкой наждачной бумаги. Если износ этих элементов слишком сильный, то лучше сделать замену реле стартера ВАЗ-2112. Не потребуется замена устройства при обрыве электропроводки. В этом случае потребуется просто заменить провода, и реле снова будет работать исправно.

Дополнительное реле стартера

Чтобы пускатель прослужил дольше, выполняется установка реле стартера ВАЗ-2112 дополнительного. Это необходимо для контроллера, отвечающего за правильную работу автомобиля. Когда коленвал разгоняется до 500 оборотов в минуту, контроллер подает команду дополнительному реле для включения пускателя. Такой режим работы предотвращает произвольный запуск стартера и исключается перегрев двигателя даже при его длительной работе.

Также дополнительное реле на стартер ВАЗ-2112 нужно для того, чтобы исключить случайное спекание контактов от замка зажигания. Это часто происходит вследствие износа деталей. Кроме того, дополнительный элемент вовремя отключает питание пускателя, если силовая установка уже запущена, а ключ находится в режиме «стартер». Таким образом, контакты замка зажигания разгружаются, и двигатель не повреждается.

Такое устройство устанавливалось не на все модели. Сейчас мастера автосервиса при покупке автомобилей ВАЗ-2112 рекомендуют предварительно проверить, стоит ли оно на автомобиле. Для этого нужно:

1. Осмотреть монтажный блок. Это реле навесного типа, поэтому его можно легко рассмотреть среди других предохранителей.
2. Запустить продувку цилиндров. При наличии дополнительного реле пускатель включится в автоматическом режиме.

В том случае, если этот элемент отсутствует на автомобиле, можно установить его самостоятельно. Однако опытные ремонтники утверждают, что в нем нет острой необходимости. Более того, производители современных отечественных и иностранных автомобилей часто отказываются от этого механизма.

Обслуживание

Эти детали не нуждаются в постоянном обслуживании. Однако ресурс их работы невелик — около 2-4 лет. Обслуживание этого устройства выполняется по мере необходимости. Если водитель знает, где стоит реле стартера на ВАЗ-2112, то его легко заменить на новое. Стоимость этих блоков невелика, поэтому лучше поставить вместо поврежденного реле исправное.

Дорогие друзья, сегодня мы акцентируем свое внимание на такой интересной детали, как реле стартера. В данной статье мы расскажем про реле стартера ВАЗ 2110, ВАЗ-2111 и ВАЗ-2112. В интернете существует масса дискуссий по поводу этого реле, устанавливалось ли оно вообще на ВАЗ десятого семейства с завода, и в чем смысл его наличия в автомобиле. Мы провели небольшое расследование и пришли к следующим выводам, да, с завода на автомобили ВАЗ-2110, 2111 и 2112 устанавливалось реле стартера. Но не на все, к примеру, бытует мнение что на автомобили десятого семейства выпущенные ранее 2003 года, у которых еще замок зажигания старого образца (визуально отличается наличием кольца подсветки вместо диода направленного) реле стартера не устанавливалось вообще. А вот на ВАЗы после 2003 года стали устанавливать реле, и скажу более – на некоторых ВАЗах установлено ДВА реле стартера, а именно основное и вспомогательное. Вот обратите внимание на схему.

По схеме на ВАЗ-2110 имеем целых ДВА реле стартера. Одно из реле «разгружает» замок зажигания, а второе реле защищает стартер от излишне долгого прокручивания, а так же от повторного его включения в тот момент, когда двигатель уже заведен! По сути обоими реле управляет «мозг». Он контролирует частоту вращения двигателя, определяя таким образом заведен двигатель или нет, а так же управляет временем, более которого не даст вам «маслать» стартером ожидая пока двигатель «схватит». По идее он не даст вам возможности крутить стартером более 15 секунд. В монтажном блоке предохранителей реле стартера обычно расположено на дополнительной колодке, на фото указано стрелкой:

Вот таким вот образом все споры и мифы о том, есть ли в вашем ВАЗе реле стартера или нет его могут быть окончены. Кстати если у вас данное реле не установлено — НАСТОЯТЕЛЬНО рекомендуем вам его установить, дополнительное реле устанавливать не обязательно а вот основное можно. О том, как установить реле стартера на ВАЗ-2110 мы расскажем в следующей статье.

Автомобиль: ВАЗ-2112.
Спрашивает: Петров Виктор.
Суть вопроса: Где находится реле стартера ВАЗ-2112?

Добрый день! У меня перестала заводиться машина. Я владелец ВАЗ-2112, 16-ти клапанный двигатель. Начинаю заводить, а она не заводится, и при этом даже стартер не крутит совсем. Подсказали в первую очередь посмотреть реле стартера, а как найти его вообще не сказали. Подскажите, пожалуйста!

Ищем реле стартера

Если на автомобиле вышли из строя какие-либо приборы, то в первую очередь необходимо проверить в цепи реле либо предохранитель. Потому, как только лишь после их диагностики, можно будет сделать выводы о неполадках в целом.

Как известно, на ВАЗ-2112, даже при не заведённом двигателе все приборы питаются от аккумулятора напрямую, а когда он запущен энергия идёт с генератора. И при повышении силы тока в цепи или короткого замыкания предохранитель просто перегорает, а на наиболее мощные приборы предусмотрено реле.

Фото реле стартера в блоке предохранителей

Для того, чтобы добраться к блоку предохранителей и реле в котором установлено реле стартера, необходимо найти в нижней стороне торпедо крышку. Затем, нажимаем на кнопку фиксации и откидываем её вниз.

Реле стартера отмечено красной стрелочкой

Замену старого элемента на новый, необходимо провести в обратном порядке снятию.

Обратите внимание, что в различных комплектациях автомобиля, могут быть установлены сверху блока дополнительные реле, которые предназначены для определённых групп приборов. Но реле стартера, всегда установлено второй, справа по счёту.

Если не заводится, а реле новое?

Если после проверки и замены реле стартера, двигатель всё-равно не заводится, проблема может быть ещё и в самой аккумуляторной батареи, а также в самом стартере. Необходимо снять стартер для диагностики.

Самостоятельный ремонт или замена блока предохранителей ВАЗ 2110-2112

На чтение 4 мин Просмотров 1.1к. Опубликовано 20.09.2015 Обновлено 20.11.2015

В каждом автомобиле важная составляющая – это безопасность. Помимо ремней безопасности, сам автомобиль должен обладать системой защиты, чтобы короткое замыкание не стало следствием сгорания автомобиля. Машина является сложным устройством из механических и электронных систем, которые обеспечивают безотказную работу автомобиля и комфорт внутри салона. Всем известный инжектор, не может функционировать без электричества и блока управления, и для его работы задействовано множество электронных и механических узлов.

Инжектор позволяет достигать высокой экономии топлива без потери мощности даже на автомобилях с устройством газораспределительной системы на 8 клапанов.

Устройство монтажного блока

Принципиально, предохранительные блоки в автомобилях кардинально не отличаются. Каждый из них функционирует за счет плавких элементов, которые связаны в определенной цепи. Это дает возможность определять неисправность по классификации, не углубляясь во всю систему энергообеспечения автомобиля.

Расположение данного компонента изменяется, в зависимости от модели автомобиля. Если нужно заменить весь блок, потребуется открутить его корпус от креплений к автомобилю и отсоединить все подходящие кабели. Новый блок предохранителей ставится в обратном порядке, с правильной последовательностью чтобы совпадала распиновка. Если вскрыть крышку блока, можно увидеть ряды плавких сменных предохранителей, реле и другие электронные компоненты, обеспечивающие питание автомобилю.

Функции компонентов

• Каждый элемент блока отвечает за свой электронный узел. Сгорание предохранителя или повреждение элемента может привести к неисправности системы освещения, системы питания и других энергозависимых устройств транспортного средства.
• Каждое электронное устройство в блоке автомобиля несет очень важную роль. При подозрении неисправности, необходимо сменить ее в кратчайшие сроки, чтобы в дороге автомобиль не преподнес вам неожиданность в виде отказа работы.
• Если в авто не инжектор, а карбюратор, то машина сможет работать с поврежденным или нерабочим блоком предохранителей, но при этом холостого хода не будет и другие узлы могут функционировать неполноценно.
• При сгорании блока перестает работать центральный замок и сигнализация, поэтому автомобиль нужно на это время поставить в безопасном месте.

Снятие и разборка

Блок предохранителей на автомобиле ВАЗ 2110-2112 можно сменить своими силами. Процедура нетрудная, сможет справиться при желании даже неопытный автовладелец. Каждый элемент блока заменяемый.

Сначала снимается крышка блока. В некоторых блоках предохранителей за снятие панельки отвечает специальная кнопка. Смена выполняется извлечением непригодной детали и установкой новой, такого же номинала.

Следите, чтобы схема заменяемой детали соответствовала новой, иначе новая также может испортиться и еще повлечь за собой дополнительные элементы в схеме. Перед работой, посмотрите описание блока заводом производителем, чтобы правильно выполнить всю разборку.

Если блок предохранителей сгорел полностью или был поврежден, его можно заменить новым. Эта деталь сегодня является доступной, и ее можно купить в любом магазине запчастей для автомобилей ВАЗ.

Ремонт

Ремонтировать блок предохранителей ВАЗ 2110-2112 необходимо в некоторых случаях, которых насчитываются всего две:

1. Первая наиболее распространенная неполадка – это сгорание. Если такое произошло, значит, предохранители были не в порядке, что впоследствии привело к порче блока. Многие неопытные автолюбители при обнаружении сгоревшего предохранителя, заменяют его нестандартным металлическим предметом, что впоследствии может создать дополнительный дефект.
2. Вторая вероятная причина смены блока – это заводской брак. В большинстве случаев проблем не возникает, но ради экономии денег, водители часто приобретают детали у ненадежных поставщиков по заниженным ценам и вследствие получают выгоревшую систему электропитания.

Не стоит приобретать блок предохранителей на ВАЗ 2110-2112 произведенных в Китае, лучше брать проверенный бренд, который со всей вероятностью окупит себя длительностью службы и безотказностью в работе.

Монтажный блок предохранителей ВАЗ 2110-2112 оценивается не особо дорого, в сравнении с другими деталями первой важности. Лучше приобрести качественную модель и установить своими руками, чтобы быть уверенным в надежности и работоспособности устройства.

В заключение хочется отметить, что блок предохранителей является одной из основных и очень важных частей для работы автомобиля, который также несет ответственность за безопасность пассажиров.

ВАЗ 2111 — Русские традиции

ВАЗ 2111
В 1998 году семейство «десятого» пятидверного универсала пополнилось ВАЗ-2111 — первым в стране переднеприводным автомобилем с таким типом автомобилей. На фоне «крепкого» седана универсал выглядит еще элегантнее, особенно если на крыше установлены рейлинги для крепления верхнего багажника. Заднее сиденье можно сложить в соотношении 2: 3, что позволяет как пассажирам, так и громоздкие или длинные грузы. Объем багажного отделения соответственно увеличивается с 490 до 1420 литров.Благодаря переднему приводу (низкий уровень пола багажника) и задним дверям, нижний край которых упирается в бампер, на «одиннадцатой» невысокой погрузочной высоте. С увеличенной до 20 кг общей массой, ходовая часть по сравнению с седаном даже увеличилась, но валкость в поворотах была выше. К сожалению, пока не были разработаны и лимитированные полноприводные версии ВАЗ-21 116-04 (с двигателем Opel) и 21113-04 / Lada 111 4WD (с двигателем ВАЗ-2112), в которых управляемость, как и как проходимость по плохим дорогам все в порядке.

ВАЗ 21111 универсал (1999)

Универсал выпускает следующие модификации, которые различаются в основном моторами: базовый ВАЗ-21110 С типом «стандарт», «нормальный» и «люкс» (аналог легкового автомобиля ВАЗ-21 102) с 1,5-литровым 8-клапанным мотором «2111» и «топовым» ВАЗ-21 113 в комплектациях «норма» и «люкс» с 16-клапанным мотором «2112» и передними вентилируемыми дисковыми тормозами ( как седан ВАЗ-21 103). Их двигатели «2111» и «2112» оснащались системой впрыска и каталитическим нейтрализатором в выхлопной системе (нормы EURO II).На рынки отдаленных регионов страны поступает версия ВАЗ-21 111 с карбюраторным двигателем «2110» (производство свернуто в 2002 году). Универсалы комплектуются «короткой» первичной парой (3,9 вместо 3,7 у ВАЗ-2110). С осени 2004 года вместо этих версий началось производство 1,6-литровых версий 21 112 (8 клапанов) и 21 114 (16 клапанов). По объему остальным нововведениям соответствует седан 2110.

ВАЗ-2111 Универсал предлагает больше возможностей для перевозки багажа, чем седан или хэтчбек, но он относится к группе городских автомобилей с «мягкой» подвеской и не предназначен для эксплуатации с перегруз, и (или) регулярная езда по плохим дорогам.Но этот автомобиль престижнее откровенно «праздничного» ВАЗ-2104 и после некоторого тюнинга может составить конкуренцию недорогим иномаркам с новыми (в базовой версии, к сожалению, только с б / у). Основные проблемы универсал почти такие же, как и у седана («тяжелое» рулевое управление, подвеска с небольшим запасом и недостатки сборки).

ВАЗ 2111 седан панель приборов

ВАЗ 2111 седан багажник

Дополнительно можно отметить разве что протекающую заднюю дверь и не поднимающуюся заднюю подвеску, существенно ограничивающую «грузовые» аппетиты владельца. Впрочем, ее можно усилить за счет установки регулировочных шайб в рессору, но это еще больше повысит и без того значительную валкость кузова при поворотах.

Возможные проблемы
Двигатель:

Дефекты карбюратора (на более ранних версиях 21111).

Неисправности системы впрыска (на машинах ранних выпусков). Ненадежный зубчатый шкив коленвала с резиновым демпфером (на машинах ранних выпусков).

Сильная пусковая раскачка двигателя (до соприкосновения с кузовом).Утечка жидкости из системы охлаждения.

Часто ломается тройник в системе охлаждения.

Трансмиссия:

Повышенный износ дисков сцепления (после 20 тыс. Км).

Ослабленные гайки и болты трансмиссии, двигателя, кузова и шасси. Ненадежное тросовое сцепление и выбор передачи.

Шасси:

Ненадежное крепление кронштейна стабилизатора передней подвески. Небольшой запас прочности (особенно задней) подвески.

Амортизация и проседание сайлентблока рессоры задней подвески. Люфт в механизме регулировки рулевой колонки.

Амортизация компаундов ШРУС и компаундов несущих люфт тяги рычагов и подвески (через 1 кв км). Неравномерное действие тормозов.

Быстрый износ шин (не более 50 тыс. Км).

Электрооборудование:

Поломка генератора (на машинах ранних выпусков). Поломка стартера из-за неисправности зажигания. Плохие электрические контакты двигателя. Неудачное расположение блока разъемов под ногой водителя.Индикаторы отказов систем диагностики и обслуживания.

Отказ электронных плат задних фонарей.

Кузов:

Слабый заводской поддон. Ненадежная система климат-контроля.

Шероховатая отделка и большие зазоры в панелях кузова и салоне. Скрип пластиковых панелей в салоне.

Слабые передние стойки и верхний подшипник. Занижены показания спидометра. Провисание дверных проемов. Подушки сиденья прижимаются быстро.

Из-под обмявшихся уплотнителей дверей салон намокает, да и сами пороги ржавеют.Трубка подачи жидкости легко рвется и течет к омывателю заднего стекла. Пробои стеклоподъемников (тоже электрические) из-за их разбалтывания. Уплотнения не обеспечивают герметичность двери багажного отделения.

Кратковременные остановки крышки багажника. Коррозия и повреждение замка задней двери.

Отводит дворник (лобовое стекло) в сторону. Неисправности Hydro-HA.

Страна Россия

Производитель ОАО «АвтоВАЗ» (г. Тольятти)
Кузов несущий
Универсал
Кол-во дверей 5
Кол-во посадочных мест 5
Тип привода передний, перед двигателем поперечный
Конструкция передняя подвеска стойки McPherson, задняя полунезависимая продольный рычаг
Габаритные размеры 4285х2680х2460
Колесная база, мм 2492
Дорожный просвет, мм 165 (130 с гидротрансформатором)
Объем багажника, л 450/1420
Снаряженная масса, кг 1030
Трансмиссия, 5 -скорость
Шины 175/70 R13

Хронология производства

1998 — Начало производства ВАЗ-2111
1999 — ВАЗ-21 111 21 110 и ВАЗ-
2000 — ВАЗ-21 113
Осень 2004 и ВАЗ -21112 ВАЗ-21114

Модификация.
Модификация ВАЗ-21 110
Тип двигателя / кол-во клапанов BV / 4R / 8
Объем двигателя, л 1499
Мощность, л.с. 79
Максимальный крутящий момент 118 Н • м
Скорость максимальная, км / ч 170
Разгон до 100 км / ч, от 13,8
Расход топлива. 90 км / ч / Гц, 5,3 л.с. / 8,8

Модификация ВАЗ-21 111
Тип двигателя / количество клапанов BV / 4R / 8
Объем двигателя, л 1499
Мощность, л.с. 72
Максимальный крутящий момент 106 Н • м
Максимальная скорость, км / ч 162
Время разгона до 100 км / ч, с 14.0
Расход топлива. 90 км / ч / Гц, 5,6 л.с. / 9,0

Модификация ВАЗ-21 113
Тип двигателя / количество клапанов BV / 4R / 16
Объем двигателя, л 1499
Мощность, л.с. 92
Максимальный крутящий момент 130 Н • м
Максимальная скорость, км / ч 182
Разгон до 100 км / ч при 12,5
Расход топлива. 90 км / ч / Гц, 5,5 л.с. / 8,8

Модификация ВАЗ-21112
Тип двигателя / количество клапанов BV / 4R / 8
Объем двигателя, л 1596
Мощность, л. с. 80
Максимальный крутящий момент 120 Н • м
Максимальный скорость, км / ч 165
Разгон до 100 км / ч, с 13.5
Расход топлива. 90 км / ч / Гц, л ср 7,5

Модификация ВАЗ-21 114
Тип двигателя / кол-во клапанов BV / 4R / 16
Объем, л 1596
Мощность, л.с. 89
Максимальный крутящий момент 131 Н • м
Максимальный скорость, км / ч 180
Разгон до 100 км / ч, с 12,0
Расход топлива. 90 км / ч / Гц, л Ср 7,5

* BV — бензин, впрыск топлива, BWT — бензин, впрыск топлива, турбонаддув, BC — бензин, карбюратор, D —
дизель, DNV — дизель с непосредственным впрыском, дизельное топливо — дизель, турбо, ДНВТ — дизель с непосредственным впрыском, турбонаддув, РАП — поршневойдвигатель Ванкеля.
Здесь можно недорого взять такси в Москве и ехать всю ночь напролет.

Информация для зарубежных клиентов

«ТЮНИНГ СПОРТ» Компания была основана в 1998 году и на сегодняшний день является одним из ведущих поставщиков спортивных аксессуаров для автомобилей LADA (ВАЗ) и NIVA (4×4) . Ассортимент магазина компании насчитывает более 5000 наименований товаров для тюнинга и автоспорта и постоянно расширяется.

«TUNING SPORT» сотрудничает с Европой и на сегодняшний день у нас имеется обширная база постоянных клиентов в таких странах, как Португалия, Испания, Франция, Италия, Германия, Бельгия, Нидерланды, Великобритания, Ирландия, Исландия. , Дания, Норвегия, Швеция, Финляндия, Польша, Литва, Латвия, Эстония, Беларусь, Украина, Словакия, Венгрия, Босния и Герцеговина, Сербия, Чехия, Румыния, Болгария, Греция, Турция, Израиль и т. Д.Наша компания имеет опыт отправки заказов даже в Австралия, Эквадор и США .

Совершать покупки в интернет-магазине «ТЮНИНГ СПОРТ» легко и удобно. Мы создали эту страницу специально для наших зарубежных клиентов. Здесь вы узнаете, как разместить заказ на нашем сайте, а также узнаете подробности о способах оплаты и доставке.

Как сделать заказ

Используя пункты меню, расположенные в нижней части этой страницы, выберите нужный вам раздел. Мы рекомендуем вам использовать веб-браузер Google Chrome, так как он может помочь вам перевести нужную страницу на ваш родной язык.

Добавьте желаемые товары в корзину и нажмите «Оформить заказ» при добавлении последнего товара в корзину.

Для шага «1. Кому» выберите «Новый пользователь» и введите свои данные: имя, адрес электронной почты, номер телефона, дополнительные данные (при необходимости).

Для шага «2. Как доставить» выберите Почта России или EMS Почта России (экспресс-доставка, но дороже) и введите свой полный адрес и почтовый индекс для доставки.

Для шага «3. Как платить» выберите один из двух способов оплаты: онлайн-платеж через Visa / Mastercard или денежный перевод через Western Union.

После этого нажмите «Оформить заказ» .

Если все заказанные вами товары есть в наличии, мы рассчитаем стоимость доставки и вышлем вам счет.

Как оплатить заказ

Мы предлагаем два варианта оплаты:

1. Оплатите счет через Western Union https://www.westernunion.com

2. Сделайте онлайн-платеж с помощью Visa / Mastercard

Способы доставки

Мы доставляем продукцию по всему миру с московского склада «TUNING SPORT» двумя способами:

1. Почта России

Доставка по всему миру мелких и средних товаров (максимальная длина — 105 см или 41 дюйм). Не подлежит доставке бамперы (обвесы) и другие крупногабаритные предметы (пороги, крылья, капоты, балки задних мостов, подрамники и т. Д.) Почтой России. Наш менеджер рассчитает стоимость доставки и свяжется с вами по электронной почте после оформления заказа. Для его получения вам понадобится паспорт человека, сделавшего заказ. При получении заказа вам не потребуются дополнительные платежи. После того, как мы отправим заказ Почтой России, вы получите электронное письмо с ПОЧТОВЫМ ID вашей посылки, который состоит из 13 цифр и имеет вид XX123456789XX.Вы можете отслеживать свой груз, введя этот идентификатор на на этом веб-сайте .

2. EMS Почта России

Ускоренная доставка по всему миру мелких и средних товаров (максимальная длина — 150 см или 59 дюймов). Невозможно доставить бамперы (обвесы) и другие крупногабаритные предметы (пороги, капоты, балки задних мостов и т. Д.) EMS Почтой России. Наш менеджер рассчитает стоимость доставки и свяжется с вами по электронной почте после оформления заказа. Для его получения вам понадобится паспорт человека, сделавшего заказ.При получении заказа вам не потребуются дополнительные платежи. После того, как мы отправим заказ EMS Почтой России, вы получите электронное письмо с ПОЧТОВЫМ ID вашей посылки, который состоит из 13 цифр и имеет вид XX123456789XX. Вы можете отслеживать свой груз, введя этот идентификатор на на этом веб-сайте .

Как получить скидку

Для постоянных клиентов нашего интернет-магазина действует прогрессивная система скидок:

• Общая сумма покупки 20.000 руб. — 5% скидка
• Общая сумма покупки 50.000 руб. — 10% скидка
• Общая сумма покупки 250.000 руб. — 15% скидка

Чтобы принять участие в системе прогрессивных скидок, вам нужно просто сделать покупки в нашем интернет-магазине. Ваша персональная прогрессивная скидка предоставляется автоматически, как только сумма ваших оплаченных заказов достигает следующего порога скидки.

Вы всегда можете узнать свою текущую ставку скидки и сумму, необходимую для следующего уровня, в своем аккаунте .

Прогрессивная скидка действует на все товары в «TUNING SPORT» онлайн каталоге . Прогрессивная скидка не суммируется с другими скидками (специальными предложениями). Скидка всегда рассчитывается от базовой цены товара.

• Крыло / Спойлер ⁴²
• Воздухозаборники ¹⁴
• Двери в стиле Lamborghini ⁴
• Обвесы для LADA 4×4 NIVA ⁴⁶
• Обвесы для LADA GRANTA ²⁰
• Обвесы для LADA KALINA ³⁵
• Обвесы для LADA KALINA 2 ¹¹
• Обвесы для LADA LARGUS ¹⁵
• Обвесы для LADA PRIORA ³²
• Обвесы для LADA VESTA ¹⁸
• Обвесы для LADA X-RAY ³
• Обвесы на ВАЗ 2101, 2102, 2103, 2106 ²²
• Обвесы на ВАЗ 2104, 2105, 2107 ³⁰
• Обвесы на LADA SAMARA (ВАЗ 2108, 2109, 21099) ⁶¹
• Обвесы на LADA 110 (ВАЗ 2110, 2111, 2112), ВАЗ 21123 Купе ⁴⁷
• Обвесы на LADA SAMARA-2 (ВАЗ 2113, 2114, 2115) ⁶⁶
• Сетка ⁴⁴
• Обвесы для HONDA ¹¹
• Обвесы для KIA ⁴
• Обвесы для MAZDA ¹
• Обвесы для MITSUBISHI ²
• Обвесы для OPEL ⁴
• Обвесы для RENAULT ¹⁵

Где реле стартера ВАЗ-2112? Расположение, назначение, замена и устройство

Реле стартера выполняет важную функцию на любом автомобиле, независимо от модели. Повреждение этого устройства приводит к тому, что машина не запускается. Водителям, которые занимаются самостоятельным ремонтом автомобиля, необходимо знать, где находится реле стартера ВАЗ-2112 и как его исправить при возникновении неисправности.

Что такое реле стартера

Механизм предназначен для питания электродвигателя стартера. В этот момент происходит передача заряда аккумулятора. Одновременно с подачей энергии он выполняет функцию выталкивания изгиба, при этом элемент входит в зацепление с маховиком.От реле стартера на ВАЗ-2112 зависит, запустится ли основной механизм и запустится мотор, или нет. Если вдруг это устройство выходит из строя и не включается, нужно провести диагностику и ремонт. Для этого следует изучить подробную инструкцию по эксплуатации и узнать, где находится реле стартера на ВАЗ-2112.

Устройство

Изделие имеет вид небольшой квадратной коробки с четырьмя разъемами. Он состоит из якоря в корпусе, содержащего электромагнит с обмоткой. Его работу обеспечивают электрические контакты и возвратные пружины.

Электромагнит представлен двумя независимыми катушками с удерживающей и убирающей независимыми частями. Первое из устройств состыковано с корпусом и присоединено к управляющему входу. Катушка втягивания идет к клемме управления и сообщается с электродвигателем стартера.

Принцип работы

Реле необходимо для запуска системы двигателя, поэтому оно было установлено в бензонасосе.При подаче питания на контакт, сообщающийся с устройством управления, внутри катушки возникает электромагнитная индукция. Это происходит под действием тока, с помощью этого процесса возникает магнитное поле. Якорное усилие помогает сжать возвратную пружину.

При этом выдвигается бендикс, который соединяет двигатель и стартер с помощью маховика. Положительный вывод подает питание на втягивающую обмотку. В этом случае контакты замыкаются. Якорь в это время находится внутри катушки, в которой магнитное поле перестает генерироваться. При запуске силовой установки питание отключается, и якорь отправляется в исходное положение за счет возвратной силы. Контакты открываются. При этом бендикс перестает взаимодействовать с маховиком.

Конструктивные особенности

Такое устройство, как стартер, водители называют друг друга стартером, так как помогает запустить машину. Практически ничем не отличается от аналогичных механизмов. Однако, если вы хотите приобрести реле стартера на ВАЗ-2112, то вам нужно снять деталь с автомобиля и взять с собой в магазин.Этот товар отличается от аналогичного по размеру. Приобрести прибор можно от моделей ВАЗ-2111 или 2110, так как он полностью идентичен.

На двенадцатой модели Жигулей установленный стартер скромных размеров. Однако это небольшое устройство очень функционально. В технической документации описано, чем отличается устройство механизма и где находится реле стартера ВАЗ-2112. На фото можно рассмотреть основные и дополнительные блоки.

На этих автомобилях были установлены инжекторные силовые агрегаты по 16 клапанов. Во избежание разницы в электрическом токе используется реле. При включении электрической цепи это устройство пропускает ток, постепенно выравнивая напряжение до значения 80-340 ампер. Такой разброс показателей объясняется тем, что первый параметр реле выдает в состоянии покоя, а второй — в рабочем режиме. Как только автомобиль останавливается, эта цепь размыкается и цепь выключается.

Где находится реле стартера ВАЗ-2112

Для того, чтобы диагностировать или отремонтировать этот механизм, нужно найти небольшую крышку в нижней части торпеды.Есть специальная кнопка для фиксации, которая откидывается вниз. Вы можете изучить схему, прилагаемую к инструкции по эксплуатации. Отметили, где находится реле стартера ВАЗ-2112 на 16 клапанов. Если вам предстоит снять или заменить этот элемент, то нужно провести ремонт, а затем установить все детали в обратном порядке. Рекомендуется пользоваться инструкцией от этого блока.

Глядя на реле стартера ВАЗ-2112 на фото, можно увидеть, что сверху блока были установлены дополнительные предохранительные устройства. Они были предназначены для защиты определенной группы устройств. Однако реле стартера по умолчанию расположено справа от второго по счету, если смотреть сверху.

Как проверить работу устройства

Когда какие-либо устройства на автомобиле перестают работать, водитель должен сначала проверить предохранители или цепь реле. После проведения полной диагностики можно будет сделать вывод, что именно стало неисправным и как устранить проблему. Диагностика проводится в следующем порядке:

1. Возьмите два небольших провода длиной 35-45 см и прикрепите их к АКБ
2. Непосредственно подключите провод идущий от минусовой клеммы АКБ к реле с учетом полярность.Проделайте то же самое с проводом, идущим от клеммы положительного заряда.
3. После подключения реле стартера ВАЗ-2112 убедитесь, что реле втянуло сердечник, и должен быть слышен характерный щелчок
4. Если втягивания не произошло, значит реле неисправно.

Когда диагностика полностью проведена и причина неисправности определена, старое реле необходимо заменить. В профилактических целях рекомендуется осмотреть стартер и провести его техническое обслуживание.Для этого откручивают заднюю крышку после удаления с нее всей грязи. Затем определяется состояние щеток и вилок бендикса. Мастера советуют регулярно осматривать стартер, чтобы он не вышел из строя где-нибудь в дороге.

Причины поломок

Самая главная причина неисправности реле стартера ВАЗ-2112 — прогорание контактных пластин внутри. Другие сбои, которые также часто встречаются в этом механизме, включают:

• короткое замыкание минусовой клеммы;
• засорение контактов
• неисправность якоря на электромагнитном реле;
• прогора обмотки;
• обрыв проводки.

Эти неисправности в реле связаны с тем, что используются некачественные расходные материалы. Они быстро выходят из строя и изнашиваются. Опытные водители уже по звуку двигателя определяют, когда происходит поломка. Например, после поворота ключа в замке зажигания стартер продолжает вращаться, но двигатель работает на холостом ходу или с характерным гудением, когда двигатель развивает средние обороты и стартер не выключается.

Как снять

Для того, чтобы снять реле стартера ВАЗ-2112, нужно разобрать всю систему.Поэтому этот механизм снимается со стартером. С другой стороны, это даже лучше, ведь одновременно с ремонтом можно проводить профилактику поломок стартера. Чтобы снять стартер, нужно заехать на эстакаду или смотровую яму. Далее снятие детали выполняется в следующем порядке:

1. Отсоедините аккумулятор, тем самым обесточив автомобиль.
2. Снимите брызговик или другую защиту.
3. Найдите гайку в нижней части стартера и открутите ее.
4. Отсоедините клемму, расположенную на электромагнитном реле.
5. Отверните верхнюю гайку, удерживающую стартер.
6. Открутите ленту с помощью плоской отвертки и снимите реле, слегка потянув за корпус.

Если этот блок снимается с усилием, то нужно немного приподнять его, чтобы отцепить от креплений. Необходимо следить за тем, чтобы пружина внутри механизма не потерялась. Часто она выскакивает и теряется. Теперь, когда устройство отключено от стартера, вы можете выполнить поиск неисправности и выяснить, что стало причиной его поломки.

Ремонт

Когда уже известно, где находится реле стартера ВАЗ-2112, можно приступать к его ремонту. Необязательно сразу покупать новую деталь, опытные водители сначала пытаются это исправить. На устройстве всего три выхода, которые нужны для подключения проводов. Первый предназначен для подачи электричества на замок зажигания. При повороте ключа контакты замыкаются, и нужное напряжение передается на катушку реле.

Другие выходы имеют больший диаметр.Они предназначены для подключения к стартеру и аккумулятору. Чаще всего происходит засорение или окисление контактов на никелях. Для устранения проблемы нужно открутить болты и снять гайку с шайбой, которая находится на выходе реле.

После этого нужно с помощью паяльника отсоединить выводы от обмотки. Шлам и другие забитые пятнышки удаляются мелкой наждачной бумагой. Если износ этих элементов слишком сильный, то реле стартера лучше заменить ВАЗ-2112. Не нужно заменять прибор с неисправной проводкой. В этом случае достаточно просто заменить провода, и реле снова заработает исправно.

Дополнительное реле стартера

Чтобы стартер прослужил дольше, устанавливается дополнительное реле стартера ВАЗ-2112. Это необходимо для контроллера, отвечающего за правильную работу автомобиля. Когда коленчатый вал разгоняется до 500 об / мин, контроллер дает дополнительную команду реле на включение стартера. Такой режим работы предотвращает произвольный запуск стартера и исключает перегрев двигателя даже при длительной работе.

Также необходимо дополнительное реле на стартере ВАЗ-2112, чтобы исключить случайное спекание контактов с замка зажигания. Часто это происходит из-за износа деталей. Кроме того, дополнительный элемент вовремя отключает питание стартера, если силовая установка уже работает, а ключ находится в режиме «стартер». Таким образом, контакты выключателя зажигания разгружаются и двигатель не выходит из строя.

Такое устройство устанавливалось не на всех моделях. Теперь мастера автосервиса при покупке автомобилей ВАЗ-2112 рекомендуют заранее проверять, есть ли он на машине.Для этого необходимо:

1. Осмотреть монтажный блок. Это реле навесного типа, поэтому его легко увидеть среди других предохранителей.
2. Начать продувку цилиндров. При наличии дополнительного реле стартер включится в автоматическом режиме.

В случае, если этот элемент отсутствует на автомобиле, вы можете установить его самостоятельно. Однако опытные ремонтники уверяют, что острой необходимости в этом нет. Более того, производители современных отечественных и иномарок часто отказываются от этого механизма.

Сервисное обслуживание

Эти детали не требуют постоянного обслуживания. Однако ресурс их работы небольшой — около 2-4 лет. Это устройство обслуживается по мере необходимости. Если водитель знает, где находится реле стартера на ВАЗ-2112, то его легко заменить на новое. Стоимость этих агрегатов невысока, поэтому вместо поврежденного реле лучше поставить исправное.

Где реле стартера ВАЗ-2112? Расположение, назначение, замена и устройство

Реле стартера выполняет важную функцию на любом автомобиле, независимо от модели.Выход из строя этого устройства приводит к тому, что машина не заводится. Водителям, которые занимаются самостоятельным ремонтом автомобиля, необходимо знать, где находится реле стартера ВАЗ-2112 и как его отремонтировать при возникновении неисправности.

Что такое реле стартера

Механизм предназначен для питания стартера. В этот момент заряд передается от аккумулятора. Одновременно с источником питания он выполняет функцию выталкивания изгиба, при этом элемент входит в зацепление с маховиком.От реле стартера на ВАЗ-2112 зависит, запустится ли основной механизм и запустится двигатель или нет. Если вдруг это устройство выходит из строя и не включается, необходимо провести диагностику и ремонт. Для этого следует изучить подробную инструкцию по эксплуатации и узнать, где находится реле стартера на ВАЗ-2112.

Устройство

Деталь выглядит как небольшая квадратная коробочка с четырьмя разъемами. Он состоит из якоря в корпусе, содержащем электромагнит с обмоткой.Его работа обеспечивает электрические контакты и возвратные пружины.

Электромагнит представлен двумя независимыми катушками с удерживающей и втягивающей независимыми частями. Первое из устройств подключается к корпусу и подключается к управляющему входу. Катушка втягивающего устройства идет к клемме управления и связывается со стартером.

Принцип действия

Реле необходимо для запуска системы двигателя, поэтому оно было встроено в топливный насос.При подаче питания на контакт, сообщающийся с устройством управления, внутри катушки возникает электромагнитная индукция. Это происходит под действием тока; в результате этого процесса появляется магнитное поле. Усилие якоря способствует сжатию возвратной пружины.

При этом выдвигается бендикс, который соединяет двигатель и стартер с помощью маховика. Положительный вывод подает питание на втягивающую катушку. В этом случае контакты замыкаются вместе.Якорь в это время находится внутри катушки, в которой магнитное поле перестает генерироваться. Когда электростанция запускается, питание отключается, и якорь возвращается в исходное положение с помощью возвратной силы. Происходит размыкание контактов. При этом бендикс перестает взаимодействовать с маховиком.

Конструктивные особенности

Такое устройство, как стартер, водители между собой называют стартером, так как он помогает завести машину. Практически не отличается от аналогичных механизмов.Однако, если вы хотите купить реле стартера на ВАЗ-2112, то вам нужно снять деталь с машины и забрать с собой магазин. Этот товар отличается от аналогичного по размеру. Приобрести устройство можно от модели ВАЗ-2111 или 2110, так как оно полностью идентично.

На двенадцатой модели «Жигулей» установленный стартер имеет скромные размеры. Однако это небольшое устройство очень функционально. В технической документации описана разница между устройством механизма и местом расположения реле стартера ВАЗ-2112.На фото вы можете увидеть основной и дополнительный блоки.

На эти автомобили устанавливались инжекторные силовые агрегаты по 16 клапанов. Во избежание перепадов электрического тока используется реле. При включении электрической цепи это устройство пропускает ток, постепенно выравнивая напряжение до 80-340 ампер. Такой разброс показателей объясняется тем, что по первому параметру релейные выходы находятся в состоянии покоя, а второй — в рабочем режиме. Как только автомобиль останавливается, эта цепь размыкается и цепь отключается.

Где находится реле стартера ВАЗ-2112

Для того, чтобы провести диагностику или ремонт этого механизма, нужно найти небольшую крышку в нижней части торпеды. Есть специальная кнопка для фиксации, которая откидывается. Вы можете изучить схему, прилагаемую к инструкции по эксплуатации. Там отмечено где реле стартера ВАЗ-2112 расположено на 16 клапанах. Если вам необходимо снять или заменить этот элемент, то вам необходимо отремонтировать, а затем установить все детали в обратном порядке. Рекомендуется использовать инструкции от этого устройства.

Глядя на реле стартера ВАЗ-2112 на фото, можно увидеть, что над агрегатом были установлены дополнительные предохранительные устройства. Они были предназначены для защиты определенной группы устройств. Однако стандартное реле стартера расположено справа от второго по счету, если смотреть сверху.

Как проверить работу устройства

Когда какие-либо устройства в автомобиле перестают работать, водитель должен сначала проверить состояние предохранителей или цепи реле.После того, как будет проведена полная диагностика, можно будет сделать вывод о том, что он вышел из строя и как устранить проблему. Диагностика проводится в следующем порядке:

1. Возьмите два небольших провода длиной 35-45 см и прикрепите их к аккумулятору
2. Непосредственно подключите провод от отрицательной клеммы аккумулятора к реле, учитывая полярность. Проделайте то же самое с проводом, идущим от клеммы положительного заряда.
3. После подключения реле стартера ВАЗ-2112 следует убедиться, что реле втянуло сердечник, и вы должны услышать характерный щелчок
4. Если не задействовано, значит реле неисправно.

Когда диагностика полностью проведена и причина неисправности определена, старое реле следует заменить. В качестве профилактических мер рекомендуется осмотреть стартер и произвести его техническое обслуживание. Для этого откручиваем заднюю крышку, предварительно очистив ее от грязи. Затем определяется состояние щеток и вилок бендикса. Мастера советуют регулярно осматривать стартер, чтобы он нигде в дороге не вышел из строя.

Причины поломок

Основная причина выхода из строя реле стартера ВАЗ-2112 — горение контактных пластин внутри.Другие поломки, которые также часто происходят в этом механизме, включают:

• короткое замыкание отрицательной клеммы;
• засорение контактов
• выход из строя якоря на втягивающем реле;
• прогорание обмотки;
• обрыв проводки.

Эти сбои в реле связаны с тем, что используются некачественные расходные материалы. Они быстро выходят из строя и изнашиваются. Опытные водители по звуку двигателя определяют, когда происходит поломка.Например, после поворота ключа в замке зажигания стартер продолжает вращаться, но двигатель работает на холостом ходу или с характерным гудением, когда двигатель развивает средние обороты и стартер не выключается.

Как удалить

Для того, чтобы снять реле стартера ВАЗ-2112, нужно разобрать всю систему. Поэтому этот механизм снимается вместе со стартером. С другой стороны, это даже лучше, потому что одновременно с ремонтом можно провести профилактику неисправностей стартера.Для снятия стартера нужно заехать на эстакаду или смотровую яму. Дальнейшее снятие деталей выполняется в таком порядке:

1. Отсоедините аккумулятор, тем самым обесточив автомобиль.
2. Снять брызговик или другую защиту
3. Найдите гайку внизу стартера и открутите ее
4. Отсоедините клемму на втягивающем реле
5. Снимите верхнюю гайку, удерживающую стартер.
6. Открутите ленту плоской отверткой и снимите реле, слегка потянув за корпус.

Если этот блок снимается с усилием, то его нужно немного приподнять, чтобы отцепить от креплений. Необходимо следить за тем, чтобы пружина внутри механизма не потерялась. Часто она выскакивает и теряется. Теперь, когда устройство отключено от стартера, вы можете устранить неполадки и выяснить, почему оно сломалось.

Ремонт

Когда вы уже знаете, где находится реле стартера ВАЗ-2112, можно приступать к его ремонту. Необязательно сразу покупать новую деталь; опытные водители сначала пытаются это исправить.В устройстве всего три выхода, которые нужны для подключения проводов. Первый предназначен для подачи электричества на замок зажигания. При повороте ключа контакты замыкаются, и необходимое напряжение передается на катушку реле.

Другие выходы имеют больший диаметр. Они предназначены для подключения к стартеру и аккумулятору. Чаще всего наблюдается засорение или окисление контактов на пятках. Чтобы устранить проблему, нужно открутить болты и снять гайку с шайбой, которая находится на выходе реле.

После этого нужно с помощью паяльника отсоединить выводы от обмотки. Нагар и другие засоры на пятках удаляются мелкой наждачной бумагой. Если износ этих элементов слишком сильный, реле стартера лучше заменить ВАЗ-2112. При обрыве проводки заменять прибор не нужно. В этом случае вам просто нужно заменить провода, и реле снова заработает исправно.

Вспомогательное реле стартера

Для увеличения срока службы стартера производится установка дополнительного реле стартера ВАЗ-2112.Это необходимо для контроллера, отвечающего за правильную работу транспортного средства. Когда коленчатый вал разгоняется до 500 оборотов в минуту, контроллер дает команду дополнительному реле на включение стартера. Такой режим работы предотвращает случайный запуск стартера и предотвращает перегрев двигателя даже при его длительной работе.

Так же дополнительное реле к стартеру ВАЗ-2112 необходимо для предотвращения случайного спекания контактов от замка зажигания.Часто это происходит из-за износа деталей. Кроме того, дополнительный элемент вовремя отключает силовой стартер, если силовая установка уже работает, а ключ находится в режиме «стартер». Таким образом, контакты замка зажигания разгружаются и двигатель не выходит из строя.

Такое устройство ставилось не на все модели. Теперь мастера автосервиса при покупке ВАЗ-2112 рекомендуют сначала проверить, стоит ли она на машине. Для этого вам необходимо:

1. Осмотрите монтажный блок.Это реле навесного типа, поэтому его можно смело отнести к другим предохранителям.
2. Запуск продувки цилиндра. Если есть дополнительное реле, стартер включится автоматически.

В том случае, если этого элемента нет на автомобиле, вы можете установить его самостоятельно. Однако опытные ремонтники уверяют, что острой необходимости в этом нет. Более того, производители современных отечественных и иномарок часто отказываются от этого механизма.

Сервис

Эти детали не требуют постоянного обслуживания.Однако ресурс их работы небольшой — около 2-4 лет. Этот агрегат обслуживается по мере необходимости. Если водитель знает, где находится реле стартера на ВАЗ-2112, то его легко заменить на новое. Стоимость этих блоков невелика, поэтому поврежденное реле лучше заменить в хорошем состоянии.

% PDF-1.4 % 54 0 объект > эндобдж xref 54 88 0000000016 00000 н. 0000002108 00000 п. 0000002742 00000 н. 0000003851 00000 н. 0000003880 00000 н. 0000003909 00000 н. 0000004392 00000 н. 0000004931 00000 н. 0000005148 00000 п. 0000005648 00000 н. 0000006147 00000 н. 0000006901 00000 п. 0000007113 00000 н. 0000007141 00000 н. 0000007525 00000 н. 0000007579 00000 п. 0000007601 00000 н. 0000015057 00000 п. 0000015079 00000 п. 0000015137 00000 п. 0000021114 00000 п. 0000021136 00000 п. 0000026991 00000 п. 0000027013 00000 п. 0000033455 00000 п. 0000033477 00000 п. 0000038825 00000 п. 0000038847 00000 п. 0000039260 00000 п. 0000039476 00000 п. 0000039657 00000 п. 0000039884 00000 п. 0000046370 00000 п. 0000046392 00000 п. 0000052620 00000 п. 0000052642 00000 п. 0000052766 00000 п. 0000055474 00000 п. 0000055680 00000 п. 0000056286 00000 п. 0000060598 00000 п. 0000061055 00000 п. 0000067750 00000 п. 0000067872 00000 н. 0000067996 00000 п. 0000068118 00000 п. 0000068242 00000 п. 0000068365 00000 п. 0000068490 00000 н. 0000068613 00000 п. 0000068738 00000 п. 0000068862 00000 п. 0000068986 00000 п. 0000069109 00000 п. 0000069232 00000 п. 0000069356 00000 п. 0000069480 00000 п. 0000069603 00000 п. 0000069726 00000 п. 0000069851 00000 п. 0000069975 00000 н. 0000070099 00000 н. 0000070222 00000 п. 0000070347 00000 п. 0000070470 00000 п. 0000070595 00000 п. 0000070718 00000 п. 0000070843 00000 п. 0000070966 00000 п. 0000071091 00000 п. 0000071215 00000 п. 0000071339 00000 п. 0000071462 00000 п. 0000071585 00000 п. 0000071709 00000 п. 0000071833 00000 п. 0000071956 00000 п. 0000072079 00000 п. 0000072204 00000 п. 0000072327 00000 п. 0000072445 00000 п. 0000072533 00000 п. 0000072619 00000 п. 0000159345 00000 н. 0000270466 00000 н. 0000334255 00000 н. 0000002331 00000 н. 0000002720 00000 н. трейлер ] >> startxref 0 %% EOF 55 0 объект > >> / LastModified (D: 01080302160411) / MarkInfo> >> эндобдж 140 0 объект > поток Hb«d`f`c` ݠ

Как поставить двигатель от ВАЗ 21

Поклонникам старины рано или поздно придется ломать голову над тем, какой двигатель можно поставить на ВАЗ 2101.Заводской двигатель за десятилетия использования наверняка убит без возможности восстановления, но если все остальное еще работает, машина нужна не для силы, а для бизнеса, плюс финансы, как и большинство из нас, поют романсы, заменяя двигатель заведомо обойдется намного дешевле, чем покупка машины, даже той, которая уже пробегала. И тогда зачем менять старый на что-то другое, тоже бывшее в употреблении?

Вы уже знаете свое железо, с какой стороны ожидать подвох — в курсе. Так что, пока вы не скопите деньги на что-то новое, вы можете поддерживать своего старого и испытанного боевого друга в хорошей форме.Более того, многие владельцы «Жигулей» привыкли самостоятельно восстанавливать свой автомобиль. А если вы один из них, то затраты коснутся только самого мотора и сопутствующих деталей, а работа будет производиться вручную.

Несколько важных примечаний

На самом деле вариантов такого тюнинга довольно много. Однако прежде чем решиться на что-то конкретное, стоит усвоить ряд основополагающих правил.

Подкапотное пространство на ВАЗ 2101 довольно маленькое.В него можно, конечно, засунуть практически любой двигатель (разве что от самосвала он точно не влезет), но многим двигателям придется разрезать кузов — а это совсем другой объем работ и затрат, здесь не каждый может справиться без привлечения сторонних специалистов со специальными инструментами …

Мощность нового двигателя не должна сильно превышать возможности заводского. Это если вы не хотите, помимо его установки, усилить его корпус и заменить половину других компонентов.Честно говоря, в этом случае стоимость ремонта будет выше остаточной стоимости вашей «копейки».

Двигатели желательно брать от заднеприводных моделей, чтобы не заменять и не адаптировать трансмиссию, тормоза и подвеску.

В большинстве случаев вам все равно придется менять отдельные детали по ходу событий и улучшать стыки старых с новыми. Но ваша задача — свести эти вариации к минимуму, если только возиться с автомобилем не является вашим хобби.

Простой и надежный выход

Не нужно далеко ходить и изобретать велосипед — можно использовать то, что предлагает родной производитель.

Для более современных моделей (ВАЗ 2108-2170) нужно будет распилить кузов и продумать крепеж, хотя и здесь особых хлопот не будет.

Хорошую мощность даст «Нива» 1.7. Только здесь нужно быть внимательным и укомплектовать новый двигатель собственным маслонасосом и поддоном: в «Ниве» они висят ниже, при установке на «копейку» велика вероятность зацепиться.

Мотор ВАЗ-21126 от Лада приора — тоже хорошее решение. Объемом 1.6 литров и мощность 98 лошадей, ВАЗ 2101 будет ездить как молодой человек.

Особенно приятно, что коробку передач менять не нужно — все коробки передач легко подключаются к новому двигателю.

Моторы от иномарок

Если вы хотите установить двигатель от иномарки, приготовьтесь к более трудоемкому процессу и необходимости дополнительных доработок.

Двигатель от Fiat Argenta 2.0i — самый популярный с точки зрения прибавки к «копейке».Примерно 60% владельцев ВАЗ 2101 поменяли заводской двигатель на агрегат именно этой модели. Ничего удивительного: «копейка» с нее практически полностью скопирована, поэтому проблем с установкой меньше всего. Другое дело, что мотор явно не будет новым, выпущенным с 1966 по 1984 год, что вряд ли порадует.

Также можно порекомендовать двигатели BMW M10 (объемом от 1,6 до 1,8 л) или M40 такой же мощности. Экстремалы позируют и BMW M20 , но его мощность достаточно велика, что требует доработки стоек и замены осей.В предложенных вариантах останется только маховик переварить.

Мастера хвалят замену штатного мотора на двигатель от

Правое крепление подушки необходимо расширить до 8 мм, но в остальном крепления двигателей 2112 и «Жигулей» идентичны. Также придется вырезать моторный щит, так как сам мотор смещен в сторону моторного щита. Резать моторный щит болгаркой опасно, ввиду наличия усилителей и других двойных листов металла, поэтому удобнее это делать газовым резаком.Необходимо сделать запас по ширине окна с учетом возможности движения мотора на опорах.
На этих фотографиях окно невысокое, а других, к сожалению, нет.

Ребро жесткости будет упираться в балку, в результате чего поддон нужно будет слегка переварить. Еще придется повозиться с коленвалом. Подшипник на торце коленчатого вала — одна из опор входного вала КПП ВАЗ 2101.Если его нет, коробка передач и сцепление очень быстро сломаются. Его придется переставлять, так как его нет в коленчатом валу переднеприводных моторов. Подшипник коленчатого вала копейки ставится в коленвал десятки или восьмерки, или любой другой модели, не особо напрягаясь (кажется, что заготовка коленвалов у всех машин ваз одинаковая). Собственная упорная втулка полностью вырезана и растачивает конец коленчатого вала, так что подшипник в конечном итоге выступает на такое же расстояние, как и эта втулка.

Маховик нужно будет модернизировать, а старый стартер останется. Маховик и новый венец от маховика ВАЗ 2101 приписывают токарю. С другой стороны, нам нужно подавить корону, в отличие от того, как она стоит на переднеприводных автомобилях.

Коробка передач влезает без проблем, в отличии от верхнего левого уха, так как не совпадает на несколько сантиметров. Вы можете пропустить его через тарелку, или переварить колокольчик, или оставить как есть.Оставил на трех болтах. На практике все едет отлично, даже в самых тяжелых условиях.
Сцепление устанавливается от ВАЗ 2112 через проставку — переходник, с десяткой выжимных подшипников. Вилка сцепления и рабочий цилиндр остаются штатными. Чертеж адаптера прилагается в файле в формате autocad.

Система охлаждения на ваше усмотрение, в любом случае все линии будут разные и самодельные, в зависимости от того, какой радиатор был использован. Я использовал радиатор от BMW E30 325
Выхлоп.На моей машине стоит самодельный выпускной коллектор для турбины, правда, предназначенный для комплектации в долоте. В общем, родные штаны жигулей придется переделывать, что даже лучше — это сделать вопрос с нуля.

Привод акселератора. Установил педаль от ВАЗ 1118, с тросиком от газа 2110.
ТНВД внешний.
В целом мотор установлен за один день. Если вы знакомы с инжектором, то с проводкой двигателя и прочими проблемами проблем не возникнет.
В результате получается следующая компоновка двигателя:

В статье описаны все основные моменты. Кто возьмется за эту работу, надеюсь, встанет во всеоружии и не повторит моих ошибок. Маслозаливную горловину перенести в принципе можно, иначе неудобно. Также возможны некоторые нюансы при разрезании моторного щита в зависимости от марки авто. На практике невозможно ориентироваться по ребрам жесткости даже в пределах одного семейства.Опять же, возможны проблемы при использовании вакуумных усилителей тормозов и нестандартных ГТЦ.
При установке нестандартного ресивера (типа «огнетушитель») придется переваривать крепление дроссельной заслонки, так как велика вероятность, что она заденет шкив впускного распредвала. Решение — удлинить резинки. На фото видно, что сектор дроссельной заслонки упирается.

После ремонта двигатель необходимо установить на автомобиль. Устанавливается на полусобранном двигателе, на нем его нет.Для установки двигателя без подъемника нужно всего два человека, но лучше трое, задача двоих — освободить двигатель, а третий направить его на вал. Чтобы не мучиться, пытаясь завести двигатель на вал коробки передач, его нужно будет закрепить, коробку нужно поднять домкратом.

В этом положении коробка будет зафиксирована, в результате двигатель легко попадет на вал коробки передач. Двигатель нужно опускать медленно, так как направить его на первичный вал не очень просто, только после того, как вал окажется в корзине, двигатель полностью опускается на коробку.

При установке нужно внимательно следить за тем, чтобы двигатель шел прямо к коробке, вообще не должно быть перекосов, только тогда вал равномерно попадает в подшипник коленчатого вала и диск сцепления.

Если все сделано правильно, установка займет около 2-3 минут. Теперь постепенно опускаем домкрат, и убеждаемся, что опора двигателя ложится на подушки. Прикручиваем коробку к двигателю, генератору, стартеру, подсоединяем патрубок к помпе.Теперь осталось только установить головку блока.

Установка головки блока цилиндров ВАЗ

Перед тем, как начать ставить головку, нужно рукой поднять цепь, и поставить метку на шкиве, метка ставится перед длинной меткой на шкиве. крышка, это верхняя мертвая точка. Затем надеваем цепь на башмак, обязательно идеально очищаем верхнюю часть двигателя от приставших кусков старой прокладки, не забываем про головку блока, ее тоже нужно почистить.Ставим прокладку головки блока, после этого сразу нужно одеть прокладку глушителя на коллектор, надеть головку на блок, затем достать коллектор на глушитель. Поднимаем голову. Как затянуть болты головки, пару раз перебери их, поочередно немного проворачивая каждый из них, это нужно делать для того, чтобы затянуть как можно плотнее.

Болты необходимо смазывать маслом, смазанные болты растягиваются намного лучше, чем болты без смазки, не скручиваются с усилием, иначе может сломаться.

Теперь можно поставить радиатор и приступить к подключению труб. Затем надеваем распредвал на головку и закручиваем. Не тяните с силой, так как нить можно оборвать.

Распределительный вал нужно выбирать внимательно, лучше покупать заводской, заводской продается в коробке, но есть и подделки, продаются без коробки, обычно заворачивают в бумагу. , а также на заводе должен быть стопор.

Если распредвал не сидит плотно в постели, значит он болтается и болтается, чтобы выяснить это, нужно будет постучать по кровати.

Теперь берем проволоку и делаем крючок, таким крючком вынимаем цепь, продеваем проволоку в цепь, делаем все аккуратно, так как цепь может упасть в блок двигателя.

Ослабляем натяжитель цепи, после использования монтировки нужно прижать башмак до упора, затем натянуть натяжитель, благодаря этому мы легко можем надеть цепь со звездочкой на распредвал.

Берем звездочку распредвала, на нее надевается цепь, метка звездочки должна быть на самом верху.Ставим звездочку на распредвал, и проверяем положение метки цепи, при натяжении цепи метка должна совпадать с меткой на распредвале, с меткой на шкиве коленвала. После установки и проверки меток обязательно плотно затяните звездочку распределительного вала.

Если не затянуть звездочку и не запустить двигатель, направляющий штифт сразу же разлетится в отверстии звездочки.

Бывают случаи, когда метки на шкиве и распредвале не совпадают, может оказаться, что одна метка не идет сильно вперед или назад, лучше, если метка не доходила до метки на распредвале а маленький.После того, как вы поставили метки, можно натягивать цепь.

Регулировка клапанов

Регулировку нужно начинать с четвертого цилиндра, отметка на звездочке распредвала должна быть напротив отметки распредвала, поэтому будем регулировать 8 и 6 клапана, потом провернуть коленвал на 180 градусов, затем мы можем отрегулировать 4 и 7 клапана, мы повернем коленчатый вал на 180 градусов 1 и 3, чтобы отрегулировать 5 и 4, повернем его на 180 градусов.

Вы можете купить щуп, предназначенный для регулировки клапанов, этот щуп нужно вставить между распредвалом и коромыслом, ослабить гайку на семнадцать, а ключом на 13 сдвинуть коромысло так, чтобы он слегка захватил щуп.Теперь слегка затягиваем гайку на семнадцать, и гаечным ключом на 13 ослабляем коромысло, пока щуп не двигается не сильно, но не легко, и теперь гайку затягиваем на семнадцать, если щуп зажимается, регулировку нужно повторить. На мой взгляд, сразу хорошо регулировать клапана не нужно, дело в том, что при запуске двигателя он пару минут поработает, клапаны четко сядут на свои места, и снова придется отрегулируйте их.

Установка зажигания

После того, как регулировка клапана закончена, приступаем.Масло может вытечь из-под трамблера, чтобы этого не произошло, необходимо нанести герметик под трамблер. Зажигание ставится на четвертый цилиндр, шкив коленвала необходимо довести до первой метки крышки, метка звездочки распредвала должна быть на самом верху, в четвертом цилиндре это такт сжатия, вставить распределитель в двигатель так, чтобы ползунок смотрел на четвертый цилиндр в сторону выхода проволоки. Теперь поворачиваем трамблер по часовой стрелке, как только контакт размыкается, трамблер можно подтягивать, все зажигание выставлено.Теперь осталось только подключить датчики, установить клапанную крышку, а также трос всасывания, рычаги дроссельной заслонки и залить антифриз.

Заправка маслом и охлаждающей жидкостью

Залить охлаждающую жидкость, не допускать образования воздушных пробок. Заливаем в двигатель масло, не забываем сразу менять масляный фильтр, перед тем, как поставить фильтр, нужно прогнать двигатель без него до тех пор, пока масло не брызнет с того места, где должен крепиться фильтр. Если не следовать этой процедуре, то давление масла может не дождаться.Большое внимание нужно уделить каналам подачи масла.

Отечественные автомобилисты часто устанавливают на классику 16 клапанный двигатель. Это сделано по нескольким причинам. Одно из них — желание увеличить мощность автомобиля. Ведь все автомобили с 16 клапанами мощнее и как минимум экономичнее «классических» аналогов.

Еще одна причина — желание сделать машину комфортнее. Ведь на классике ВАЗ в большинстве случаев использовались цепные моторы, которые достаточно шумные.Все эти причины становятся поводом для замены силового агрегата … Более того, если правильно подобрать замену, проблем не возникнет.

Что ставить?

Установка 16 клапанного двигателя на классический обычно начинается с выбора подходящей машины. Двигатель с ВАЗ 2112 идеален. Имеет аналогичные крепления, после небольших доработок спокойно устанавливается коробка от классики. В результате модернизация обходится относительно недорого. Это лучший вариант.Лучше всего покупать мотор, который уже используется, он будет стоить намного дешевле.

Если вы покупаете двигатель не у друга, который может гарантировать его качество с гарантией. Тогда следует потратить весь капитал двигателя.

Установка

Итак, вы купили мотор, выкинули старый агрегат. Осталось установить новый двигатель на место. Учтите, что он довольно тяжелый, поэтому желательно иметь под рукой подъемник или что-то подобное.В крайнем случае подойдет бар и парочка здоровых парней. Итак, приступим к установке:

• Начать нужно с подготовки двигателя. Сначала следует снять маховик. Его коронку следует вывернуть изнутри. Это сделано для того, чтобы он свободно входил в зацепление с маховиком. При этом нужно поменять подшипник первичного вала, вместо родного ставили от 2101. Последняя доработка касается поддона, он слегка заклинивает справа над балкой.В противном случае двигатель не остановится.
• При этом устанавливается корзина сцепления, используется обычная, устанавливается на классику;
• Двигатель установлен на подушках от Нивы, на них поставлено несколько толстых шайб. В противном случае мотор будет слишком низким;
• Коробка идеально подходит к этому двигателю. Один недостаток в том, что его можно закрепить только 3-мя болтами. Левый верхний не сходится, некоторые придумывают специальные приспособления. Но это не обязательно держит контрольно-пропускной пункт идеально и так далее;
• Установите стартер и завершите сборку коробки передач;
• Установить паука — не сложная задача, но для правильной установки потребуется немного повозиться.При установке труба изгибается так, чтобы она выходила по мере необходимости.
• Перетащите трос акселератора. Он прикреплен к приводу дроссельной заслонки. Проще всего взять у инъекционной классики.

Самая легкая часть окончена. Осталось установить навесное оборудование, подключить электрику и настроить машину.

Ремонт электрооборудования

Современный двигатель — это не только механическая часть, но и разнообразная электроника. Поэтому просто поставить двигатель в классику, в которой 3 провода расположены крест-накрест, не получится.Придется доделать проводку.

Для начала нужно разместить все навесное оборудование. Здесь никаких переделок не требуется, и генератор и насос здесь будут работать нормально. Придется заменить только бензонасос. Можно взять с впрыском ВАЗ 2107.

Далее нужно установить блок управления двигателем. Он взят из обычной «двойки». Все датчики установлены. Теперь они должны быть связаны. Для этого желательно внимательно изучить все тот же Ваз 2107. Идеальным вариантом будет разводка проводов, так как они там расположены.Не забываем подключить чек. Если его нет на панели, придется менять торпеду на «семерку». Некоторые водители выбирают другой маршрут. При отсутствии специальной лампы просто ставят дополнительный светодиод и подключают к нему провод от ЭБУ. После окончательной сборки блок управления необходимо запрограммировать. И внесем окончательные корректировки.

Желаемые доработки … Двигатель от ВАЗ 2112 посильнее. Соответственно, машина будет быстрее ускоряться и медленнее останавливаться.Чтобы не было проблем в дороге, желательно доработать. Для этого устанавливается более мощный главный цилиндр, а также рабочие цилиндры. На этом тюнинг «Жигулей» можно считать завершенным.

Вывод … Тюнинг классики в нашей стране довольно распространен. В то же время многих людей, решивших доработать свои «Жигули», интересует вопрос, насколько легальна установка 16-ти клапанного двигателя на классику? По идее, такое изменение дизайна должно быть зарегистрировано.Но в последнее время мотор считается деталью, а его номер даже не указывается в документах. Поэтому смело можно класть его под колпак классики. Это даже не повлияет на прохождение техосмотра автомобиля.

Тюнинг двигателя ВАЗ 2104, фильтр нулевой для двигателя ВАЗ, чип-тюнинг двигателя ВАЗ 2105. новая система питания и зажигания. Инжектор ВАЗ 2104, ВАЗ 2105, ВАЗ 2107. Установка двигателя 2112 Доработка двигателя, тюнинг двигателя ВАЗ 2107, ВАЗ 2105, ВАЗ 2104, Лада Классик

Установка двигателя 2112 фото, тюнинг двигателя ВАЗ 2107, ВАЗ 2105, ВАЗ 2104 своими руками

Итак, ставим двигатель 2112 на Жигули.Опустим этапы переделки печки, ветрозащиты или чего-то еще. Сейчас речь идет исключительно об установке самого мотора.

Крепления мотора 2112 такие же, как и у родного жигулевского мотора, за исключением того, что правое крепление подушки придется расточить до 8мм. Но сам мотор смещен в сторону моторного щита, поэтому придется вырезать моторный щит. Удобнее всего это сделать с помощью газорезательного станка.Болгарка довольно опасна из-за наличия усилителей и других двойных листов металла. Не забудьте учесть то, что мотор будет двигаться на опорах, поэтому нужно сделать запас на ширину окна.

Поддон должен немного переварить; Ребро жесткости будет упираться в балку
С коленвалом нужно будет повозиться. Дело в том, что одной из опор входного вала коробки передач 2101 является подшипник на торце коленчатого вала.Без него быстро сломается сцепление и коробка передач. В коленчатом валу «переднеприводных» моторов его нет. Придется его установить. К счастью, подготовка коленчатых валов всех ваз внешне одинакова, поэтому подшипник коленчатого вала 2101 вставляется в коленчатый вал 2110 или 2108 или любой другой без особых усилий. Родная упорная втулка полностью вырезана и растачивает конец коленчатого вала, так что подшипник в конечном итоге выступает на такое же расстояние, как и родная втулка.

Стартер … Стартер остается старым, только маховик ВАЗ 2107 придется модернизировать. Берем маховик, снимаем новый венец с маховика 2101 и несем к токарю. Все, что нам нужно, это подавить корону с другой стороны, чем на переднеприводных автомобилях.

КПП … Коробка передач влезает без проблем, кроме верхнего левого ушка, не совпадает на несколько сантиметров.Вы можете переварить колокольчик, пропустить его через тарелку или оставить в таком виде. Лично я оставил на 3-х болтах. Практика показывает, что все идет отлично и в самых тяжелых условиях.
Сцепление. Сцепление ставится на 2112, с выжимным подшипником 2110 через проставку — переходник. Рабочий цилиндр и вилка сцепления остаются штатными. Чертеж адаптера прилагается в файле в формате autocad.

Система охлаждения на ваше усмотрение, в любом случае линейки будут все самодельные и разные, в зависимости от используемого радиатора.Я использовал радиатор от БМВ Е30 325

Выхлоп … Вот кто столько. У меня есть самодельный выпускной коллектор для турбины, правда он предназначен для комплектации в стамеске. Но в целом родные штаны жигулей придется переделывать, а еще лучше сделать выпуск с нуля.

Привод акселератора … Использовал педаль от ВАЗ 1118, с тросом газа 2110.

ТНВД внешний.
Фактически мотор устанавливается за один день с пивом.Разводка двигателя ВАЗ 2104 и другие проблемы не проблема, если вы знакомы с инжектором.
Это компоновка мотора в конце.

Все описано кратко, но это самое главное, и ничего особенного там нет. Кто бы ни возьмется за такую ​​работу, я надеюсь, представит объем работы, встанет во всеоружии и не повторит моих ошибок и просчетов. Можно, кстати, маслозаливную горловину перенести, иначе неудобно.Возможны нюансы при разрезании моторного щита в зависимости от марки станка. Как выяснилось на практике, ориентироваться по ребрам жесткости невозможно даже в пределах одного семейства. Также возможны проблемы при использовании нестандартного ГТЦ и вакуумного усилителя тормозов.

При установке нестандартного ресивера, в частности типа «огнетушитель», придется с вероятностью 99% переварить крепление дроссельной заслонки, она наезжает на шкив впускного распредвала ВАЗ 2105.Как вариант, удлините резинки. На фото видно, что сектор дроссельной заслонки упирается.

Автоматический натяжитель цепи Установка автоматического натяжителя цепи ВАЗ 2107, ВАЗ 2105, ВАЗ 2104

Установка двух карбюраторов Установка двух карбюраторов ВАЗ 2107, ВАЗ 2105, ВАЗ 2104

Цепь ГРМ однорядная Цепь однорядная газораспределительного механизма ВАЗ 21214 для двигателя ВАЗ 2107, ВАЗ 2105, ВАЗ 2104

Модификация указателя уровня топлива Модификация указателя уровня топлива инжекторного двигателя Ваз 2107, Ваз 2105, Ваз 2104

Инжекторная установка Инжекторная система питания ВАЗ 2107, ВАЗ 2105, ВАЗ 2104

Бесконтактная система зажигания Установка бесконтактной системы зажигания ВАЗ 2107, ВАЗ 2105, ВАЗ 2104

Доработка ГБЦ Модификация ГБЦ ВАЗ 2107, ВАЗ 2105, ВАЗ 2104

Установка фильтра нулевого сопротивления

Автоматическая коробка передач и падение оборотов двигателя: что делать и как исправить

Одной из проблем, с которыми сталкиваются современные автовладельцы, является автоматическая коробка передач.

Одной из проблем, с которыми сталкиваются современные автовладельцы, является падение на оборотов двигателя при использовании АКПП . Эта неисправность заключается в внезапном кратковременном падении двигателя при переключении передач. На секунду вам может показаться, что у вас закончилось топливо. Подобная проблема обычно проявляется в автоматических коробках передач после 200000 и более километров пробега. Но есть исключения, когда могут выйти из строя даже «младшие» компоненты.

ПРИЧИНА ПЕРЕПАДА ОБОРОТОВ ДВИГАТЕЛЯ ПРИ ЗАМЕНЕ ПЕРЕДАЧ

Автоматическая коробка передач — это сложный технический узел, каждый компонент которого выполняет свою определенную функцию.Состояние трансмиссии в целом зависит от функциональной точности каждого узла. Падение оборотов двигателя при переключении автоматической коробки передач может быть вызвано многими причинами, которые могут быть связаны, а могут и не быть связаны с самой коробкой передач.

Чтобы выяснить точную причину падения оборотов двигателя при переключении передач на автомобиле ВАЗ или любом другом автомобиле, требуется профессиональная процедура диагностики. Эта процедура выполняется в мастерских, специализирующихся на ремонте автоматических коробок передач.Еще лучше, если в мастерской есть штатный специалист, специализирующийся на автоматических коробках передач вашего типа (т. Е. Марки). Любые попытки отремонтировать трансмиссию самостоятельно могут только усугубить ситуацию.

ЭЛЕКТРИЧЕСКАЯ НЕИСПРАВНОСТЬ

В некоторых случаях падение оборотов двигателя при переключении на вторую или третью передачу связано с электрическими проблемами. Неисправность может быть вызвана плохим контактом или обрывом провода. В этом случае сигнал электронного блока управления (ЭБУ) не достигает коробки передач.Также может быть неисправен один из проводов свечи зажигания.

Если проблема в проводах соленоида, то падение оборотов двигателя при переключении АКПП объясняется отклонениями от режима жидкостного движения. Сцепления или другие компоненты коробки передач могут быть повреждены. Для смягчения негативных последствий неисправности рекомендуется заменить трансмиссионное масло и добавить в него триботехнический состав AT фирмы Atomium. Компаунд устраняет небольшие поверхностные повреждения муфт и планетарных шестерен и улучшает характеристики пар трения.

НЕПРАВИЛЬНАЯ ПРОГРАММА

Возьмем для примера российские автомобили. Иногда падение оборотов двигателя при переключении автоматической коробки передач связано с прошивкой ЭБУ. Эта неисправность часто встречается на автомобилях ВАЗ с прошивкой I203EK34, A203EK34, (Lada 2111 с 8-клапанным двигателем 1500 см3), I205DO54 A205DO54, A205DO57 (Lada 2112 с 16-клапанным двигателем 1600 см3).

Регулировка настроек бортового компьютера устраняет проблему. Модификация калибровки прошивки должна выполняться только опытным специалистом с опытом работы в этой области.Непрофессиональное вмешательство может принести больше вреда, чем пользы для передачи.

FAILED TPS

Падение оборотов двигателя при переключении передач часто вызвано отказом датчика положения дроссельной заслонки (TPS). При использовании конус TPS накапливает сажу, которая мешает правильному перемещению штока. При ненормальной работе ДТС топливовоздушная смесь не будет соответствовать требованиям.

Для устранения падения оборотов двигателя при переключении передач на автомобилях ВАЗ или других автомобилях очистите дроссельную заслонку.Если это не дало ожидаемого эффекта, требуется замена датчика положения дроссельной заслонки.

МОДУЛЬ ЗАЖИГАНИЯ НЕ В порядке

Иногда падение оборотов двигателя при переключении автоматической коробки передач вызвано неправильным углом опережения зажигания. В случае преждевременного воспламенения топливовоздушная смесь воспламеняется, когда поршень все еще движется вверх. Расширенные газы затрудняют движение поршня и всего коленчатого вала. В этой ситуации расход топлива бесполезен. В случае задержки воспламенения топливовоздушная смесь воспламеняется, когда поршень уже прошел ВМТ и движется вниз.Газы удаляются без какого-либо полезного эффекта.

Установить правильный угол опережения зажигания довольно просто. Если у вас есть опыт, вы можете попробовать сделать это самостоятельно на российской машине. Другие современные автомобили более совершенные, поэтому лучше настроить параметры в автосервисе.

FAILED FUEL PUMP

Это еще одна причина падения оборотов двигателя при переключении АКПП . Все просто. Во время переключения на повышенную передачу двигателю требуется больше топлива, но топливный насос по какой-то причине не может обеспечить необходимый расход.Недолив и переполнение одинаково плохо сказываются на ходовых качествах. В первом случае не хватает топлива; в последнем случае топливо плохо диспергируется и не полностью сгорает в цилиндре.

Распространенной проблемой, которая приводит к падению оборотов двигателя при переключении на повышенную передачу , является засорение фильтра топливного насоса. Если очистка сетчатого фильтра не помогла устранить падение оборотов, замените топливный насос.

ДЕФЕКТЫ БЛОКА УПРАВЛЕНИЯ ТОПЛИВОМ (FMU)

Если FMU находится в неисправном состоянии, падение оборотов двигателя при переключении передач вызвано в основном теми же причинами, что и отказавший топливный насос.Повышенная нагрузка требует большего количества топлива, но вышедший из строя FMU не может обеспечить необходимое давление в форсунках.

В FMU часто выходит из строя мембрана. Вы можете обнаружить это визуально, так как на FMU будут утечки топлива. Если целостность мембраны нарушена, падение оборотов двигателя на при переключении автоматической коробки передач определенно будет проблемой. В этом случае замените мембрану или FMU в сборе.

ЗАГРУЗКА КАНАЛА ГИДРАВЛИЧЕСКОГО БЛОКА

Эта неисправность приводит к задержке переключения передач.Некоторое время коробка передач работает одновременно на двух передачах, что вызывает падение оборотов двигателя при переключении автоматической коробки передач . В этом случае очистите гидроагрегат и проверьте соленоиды.

Если дело не слишком тяжелое, исправишь его с небольшими потерями. Заменить жидкость ATF и добавить к ней триботехнический состав AT фирмы Atomium. Замена масла поможет удалить грязь из каналов «гидравлического мозга»; а состав на основе наночастиц оптимизирует работу масляного насоса, а также пар трения и трения.

ВМЕСТО ЗАКЛЮЧЕНИЯ

В таблице перечислены наиболее частые причины падения оборотов двигателя при переключении автоматической коробки передач и способы их устранения. Некоторые процедуры можно выполнять только в мастерских. Они требуют навыков и специального оборудования.

ПРИЧИНЫ ПЕРЕПАДА ОБОРОТОВ ДВИГАТЕЛЯ	СПОСОБ УСТРАНЕНИЯ
Неисправный кабель гидравлического блока	Замените масло и замените масло повреждать.
Обрыв проводов свечей зажигания	Заменить провода, проверить свечи зажигания, при необходимости заменить.
Ошибки в прошивке ЭБУ	Откалибруйте настройки бортового компьютера в мастерской.
Failed TPS	Очистите дроссельную заслонку; при необходимости замените датчик положения дроссельной заслонки.
Неправильная регулировка модуля зажигания	Установите зажигание в пределах от -1 до +1 градуса, чтобы получить оптимальную работу автоматической коробки передач.
Неисправный топливный насос или FMU	Замените топливный насос или FMU.
Засорение канала гидравлического блока	Заменить ATF, добавить ATF компаунд от Atomium. Возможно, потребуется разобрать гидроагрегат и очистить каналы.
Некачественное топливо	Заменить топливо. Похожие записи 21.11.2024 0 Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании 19.11.2024 0 Новорожденный какает слизью: причины появления слизи в кале грудничка 19.11.2024 0 Гемангиома у новорожденных: причины, виды, лечение и профилактика Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
