Мигающие светодиоды (Blinking LEDs)

Устройство и параметры мигающих светодиодов

Мигающий светодиод (МСД) представляет собой светодиод со встроенным интегральным генератором импульсов с частотой вспышек 1,5 – 3 Гц. Многие, наверное, видели такие светодиоды на прилавках магазинов радиодеталей.

Есть мнение, что с практической точки зрения, мигающие светодиоды бесполезны и могут быть заменены более дешёвой альтернативой – обычными индикаторными светодиодами, которые стоят дешевле.

Возможно, такой взгляд на мигающие светодиоды имеет право на жизнь, но хотелось бы сказать несколько слов в защиту мигающего светодиода.

Мигающий светодиод, по сути, представляет завершенное функциональное устройство, которое выполняет функцию световой сигнализации (привлечения внимания). Отметим то, что мигающий светодиод по размерам не отличается от рядовых индикаторных светодиодов.

Несмотря на компактность в мигающий светодиод входит полупроводниковый чип-генератора и некоторые дополнительные элементы. Если выполнить генератор импульсов на стандартных элементах с использованием обычного индикаторного светодиода, то конструктивно такое устройство имело бы куда большие размеры. Также стоит отметить то, что мигающий светодиод довольно универсален – напряжение питания такого светодиода может лежать в пределах от 3 до 14 вольт – для высоковольтных, и от 1,8 до 5 вольт для низковольтных экземпляров.

Перечислим отличительные качества мигающих светодиодов.

  • Малые размеры.

  • Компактное устройство световой сигнализации

  • Широкий диапазон питающего напряжения (вплоть до 14 вольт)

  • Различный цвет излучения. В некоторых вариантах мигающих светодиодов могут быть встроены несколько (обычно – 3) разноцветных светодиода с разной периодичностью вспышек.

Применение мигающих светодиодов оправдано в компактных устройствах, где предъявляются высокие требования к габаритам радиоэлементов и электропитанию – мигающие светодиоды очень экономичны, т.к электронная схема МСД выполнена на МОП структурах.
Мигающий светодиод может с лёгкостью заменить целый функциональный узел.

Условное графическое обозначение мигающего светодиода на принципиальных схемах ничем не отличается от обозначения обычного светодиода за исключением того, что линии стрелок – пунктирные и символизируют мигающие свойства светодиода.

Условное графическое обозначение МСД

Разберёмся подробнее в конструкции мигающего светодиода.

Если взглянуть сквозь прозрачный корпус мигающего светодиода, то можно заметить, что конструктивно он состоит из двух частей. На основании катодного (отрицательного вывода) размещён кристалл светоизлучающего диода.

Чип генератора размещён на основании анодного вывода.

Посредством трёх золотых проволочных перемычек соединяются все части данного комбинированного устройства.

Конструкция мигающего светодиода

Чип генератора состоит из высокочастотного задающего генератора – он работает постоянно - частота его по разным оценкам колеблется около 100 кГц. Совместно с ВЧ-генератором работает делитель на логических элементах, который делит высокую частоту до значения

1,53 Гц.
Применение высокочастотного генератора совместно с делителем частоты связано с тем, что для реализации низкочастотного генератора требуется использование конденсатора с большой ёмкостью для времязадающей цепи.

В микроэлектронике для создания конденсатора ёмкостью несколько микрофарад потребовалось бы использование большей площади полупроводника для создания обкладок конденсатора, что с экономической стороны нецелесообразно.

Чтобы не расходовать площадь подложки полупроводника на создание конденсатора большой ёмкости инженеры пошли на хитрость. Высокочастотный генератор требует небольшой ёмкости конденсатора во времязадающей цепи, поэтому и площадь обкладок минимальна.

Для приведения высокой частоты до значения 1-3 Гц используются делители на логических элементах, которые легко разместить на небольшой площади полупроводникового кристалла.

Кроме задающего ВЧ-генератора и делителя на полупроводниковой подложке выполнен электронный ключ и защитный диод. У мигающих светодиодов, рассчитанных на напряжение питания 3-12 вольт, также встраивается

ограничительный резистор. У низковольтных МСД ограничительный резистор отсутствует. Защитный диод необходим для предотвращения выхода из строя микросхемы при переполюсовке питания.

Для надёжной и долговременной работы высоковольтных МСД, напряжение питания желательно ограничить на уровне 9 вольт. При увеличении напряжения возрастает рассеиваемая мощность МСД, а, следовательно, и нагрев полупроводникового кристалла. Со временем чрезмерный нагрев может привести к быстрой деградации мигающего светодиода.

На примере мигающего светодиода L-816BID фирмы Kingbright рассмотрим основные параметры мигающих светодиодов.

Частота вспышек светодиода L-816BID непостоянна и изменяется в зависимости от напряжения питания.

Как видно из графика с увеличением питающего напряжения (forward voltage) частота вспышек светодиода L-816BID уменьшается c 3 Гц (Hz) при напряжении питания 3,5 вольт, до 1,5 Гц при 14.

График зависимости частоты вспышек от напряжения

Зависимость прямого тока (forward current), протекающего через светодиод L-816BID, от приложенного постоянного прямого напряжения (forward voltage) показана на графике. Из графика видно, что максимальный потребляемый ток – 44 mA (0,044 A). Минимальный потребляемый ток составляет 8 mA.

График зависимости тока от напряжения на светодиоде

Безопасно проверить исправность мигающего светодиода, например, при покупке, можно с помощью батарейки на 4,5 вольта и последовательно включенного совместно со светодиодом резистора сопротивлением 51 Ом, мощностью не менее 0,25 Вт.

Цоколёвка светодиода

Цоколёвка выводов мигающих светодиодов аналогична цоколёвке обычных светодиодов. Длинный вывод – анод (+), более короткий – катод (-).

Главная &raquo Технологии &raquo Текущая страница

Также Вам будет интересно узнать:



Простая мощная мигалка-двухполюсник на 12/24 Вольта.
РадиоКот >Схемы >Светотехника >Мигалки >

Простая мощная мигалка-двухполюсник на 12/24 Вольта.

История вопроса:   Мой шурин работает в автомастерской на фирме, которая занимается перевозкой тяжёлых и негабаритных грузов на близкие и дальние расстояния.  Как-то зашёл у нас разговор по поводу жёлтых мигалок (что-то вроде изображённой на рис.1), которыми оборудованы эти «дальнобои».  Шурин посетовал, дескать моторчики в этих мигалках в рейсах постоянно ломаются, что создаёт массу неудобств.

«Вот тут мы закупили для пробы 10 штук с электронной начинкой,  распотроши одну и посмотри, может спаять таких несколько платочек и вставить в нерабочие мигалки?» - спросил он. Вскрытие показало наличие схемы с заслуженным таймером NE555 с обвязкой,  раскачивающим мощный MOSFET и интегральным стабилизатором на 12 Вольт для запитки этого самого таймера. Воистину лень – двигатель прогресса. Перспектива рисовать – травить – сверлить меня не вдохновила и подумалось: а что, если порыться в тырнете,  может есть что попроще? Неужели в 21 веке…?, когда космические корабли бороздят…? для какой-то мигалки ничего интереснее не найти?!  Увы, не нашлось (а может плохо искал). Взгляд наткнулся на так называемые мигающие светодиоды (Blinked Led). Заинтересовало. Почитал о них подробнее. А вот здесь можно посмотреть: https://video.mail.ru/mail/obrazovanie-new/5107/7064.html   где господа из «Чип и Дип» утверждают, что структурная схема светодиода (далее BL) соответствует приведённой на рис.2

Шурин с оказией был заслан на Митинский радиорынок с одним условием – «Купи парочку на пробу и чтоб моргали пореже, как ваши мигалки». В предвкушении он купил сразу десяток и выдал мне полную ТТХ словами: «Продавец сказал три вольта, двадцать миллиампер, светится – белым». Ну что-ж, ладно, перейдём к фазе экспериментальной теории. Была спаяна схемка (рис.3)

Резистор номиналом 3КОм (на всякий случай, чтоб не насиловать предельными токами). Осциллограф показал следующее: U1- 3.0V, U2- 7,0V практически не изменяются при варьировании Uпит. от 9 до 30 Вольт. Период следования импульсов около секунды. И чем же мы будем управлять этими импульсами? Поиск по даташитам  привел к недорогому и популярному в широких кругах транзистору IRFZ44N. Вот его характеристики (рис.4)


Транзистор закрыт при U затвора до 3.5 Вольт, а уверенно открывается при напряжении 6 Вольт и выше. Причём при напряжении на затворе 7.0 Вольт сопротивление канала  порядка 22 миллиОм, что есть очень даже неплохо.

Предполагаю (чисто теоретически), что резистор R1 на рис.2 нам вреден потому, что

суживает диапазон U2 – U1 (рис.3), а напряжение U1 нам важно с точки зрения полного запирания канала. Ставят же его только в BL с высоким напряжением питания (6V, 9V…). В нашем случае применён 3-х вольтовый BL, где вроде-бы резистор отсутствует. но конкретный BL мне попался случайно и поэтому здесь есть большой простор для экспериментов и в подборе BL, и в подборе MOSFETа.

Теперь переходим к фазе практики. Паяем схему (рис.5)


На всякий случай скажу, что короткий вывод BL подключается обычно к «-», но если перепутаете, не страшно – внутри установлен защитный диод D. Кстати это касается и транзистора. Правда переполюсовкой всей схемы увлекаться не стоит, поскольку диод в транзисторе имеет падение напряжения порядка 1 вольт и будет перегреваться при больших  проходящих токах.  Для начинающих радиолюбителей также замечу, что корпус транзистора нельзя «сажать» на массу. Вот, что у меня получилось: (рис.6)


В качестве нагрузки я использовал галогенку с двумя спиралями на 12 вольт (55 и 60 Ватт соответственно), включёнными последовательно. Источник питания – старенький ЛАТР с выпрямителем на 5 Ампер. IRFZ44N не нагревается совершенно (комнатная температура). Схема уверенно работает от 9 до 30 вольт (выше не пробовал, лампу жалко и ЛАТР тоже). Изоляция – бумажный скотч.

«И где же тут двухполюсник?» - спросите Вы. Когда я объяснял шурину схему подключения сего дивайса, то после очередного вопроса с его стороны понял горькую истину – моя схема колоссально сложная и грамотно подключить её сможет редкий электрик. Архиважно кардинально упростить схему подключения к нагрузке, посижу-ка я, подумаю ещё. И вот что надумал: (рис.7)


По сути это двухполюсник. Мы можем подключать нагрузку в нижнее плечо, в верхнее плечо и даже в оба плеча одновременно. Это может быть полезно, например в автомобиле, где лампы одним электродом жёстко привязаны к массе кузова. Можно управлять включением устройства дистанционно при помощи тумблера, например, включенного в разрыв R1. А вот так я его сваял в «железе» : (рис.8)


По поводу деталей:

Марки BL не знаю, приблизительные данные см. выше. При подборе MOSFETа сверяйтесь с характеристиками его затвора  (GATE) по даташиту (Datasheet), ( GOOGLE – Ваш помощник).

С1- не ниже 10 мФ (лучше с запасом по ёмкости и по напряжению). VD1- любой кремниевый диод на 30V, 250 mA.  А вот фотография лабораторного испытания двухполюсника : (рис.9)


Большущий Адронный Коллаэдр отдыхает.

Помогали мне , как обычно:  Мурик и Тошка. (рис.10)

С уважением и наилучшими пожеланиями всем осилившим этот опус:

Сергей Б, Мурик, Тошка.


Все вопросы в Форум.


Как вам эта статья?

Заработало ли это устройство у вас?

Как своими руками сделать мигающий светодиод (схема)

Множество устройств дополняются мигающими светодиодами, обеспечивая подачу необходимых сигналов или простую подсветку.

Особенности светодиодов

СветодиодПрежде чем сделать оригинальный мигающий светодиод, необходимо узнать некоторые моменты относительно этих устройств.

  • Излучаемый свет зависит от ряда показателей,
  • Коэффициент полезного действия может быть разным. Причем самые слабые синие,
  • Как для полупроводниковых элементов, КПД у светодиодов (СД) достаточно мал. В большинстве случаев он не превышает 45 процентов,
  • Одновременно с низким КПД, светодиоды отличаются превосходной эффективностью превращения в световую энергию электричества,
  • На каждый Вт электроэнергии приходится количество фотонов, примерно в 6-7 раз превышающих показатели спирали накаливания при аналогичных потребительских условиях,
  • Такие возможности светодиодов объясняют популярность создания мигающих ламп на основе СД,
  • Светодиодам требуется достаточно маленькое напряжение, чтобы схема оказалась рабочей,
  • Чтобы добиться эффекта мигания, следует соответствующим образом подобрать пассивные и ключевые элементы. Тогда схема сможет выдавать мигание требуемой формы скважность, частота следования или амплитуда.

Для создания своими руками мигающего устройства можно воспользоваться платформой Ардуино. Ардуино это аппаратная вычислительная платформа. Что самое интересно, Ардуино предназначена для аматорского использования, позволяет создавать всевозможные схемы.

Питающие напряжения для светодиодов

Чтобы создать красный, синий, желтый или любой другой светодиод или полноценную светодиодную ленту, сделать это путем подключения к сети на 220 Вольт не самое лучшее решение.

Читайте также:

Схема и устройство светодиодной лампы на 220В

На практике подобные схемы через питание на 220 Вольт существуют, но самостоятельно добиться эффекта мигания крайне сложно.

Куда правильнее, когда схема использует более подходящее питающее напряжение.

  1. 5 Вольт. Такое напряжение вы можете встретить в зарядных устройствах для телефонов, во многих современных гаджетах. Величина выходного тока здесь небольшая, но обычно таковая и не требуется. Дополнительно 5 Вольт можно отыскать на шинах блока питания компьютера. В этой ситуации вы не будете ограничены по току. Питающий провод будет красный, а заземление черный.
  2. 7-9 Вольт. Наиболее часто встречается подобное напряжение на рациях. Каждая компания выпускает свои рации со своими нюансами, потому конкретных рекомендаций дать проблематично. Но поскольку рации часто приходят в негодность, проблем с получением бесплатного зарядного устройства не возникает.
  3. 12 Вольт. 12 Вольт является стандартным показателем напряжения для сегмента микроэлектротехники. Встречаются 12 Вольт повсеместно. В тех же компьютерных блоках они присутствуют обязательно. Здесь изоляция это синий, а не красный провод. 12 Вольт считается оптимальным решением, потому рекомендуем вам остановиться именно на нем.
  4. 3,3 В. Многие могут сказать, что подобный номинал слишком мал, потому особой популярностью пользоваться не будет. Частично это справедливое утверждение. Но исключением является ситуация, где в дело идет RGB светодиод SMD0603. Только учтите, что при падении в прямом направлении напряжения более 3 В, могут возникнуть проблемы.

Заставляем RGB мигать

Эта схема наиболее интересная, поскольку позволяет использовать указанные светодиоды SMD.

  • Для подключения SMD 0603 идеальным источником напряжения станет не батарейка, а блок питания от вашего компьютера. По меньшей мере, протестировать схему с его помощью можно,
  • Вам потребуется установить резисторный делитель,
  • Чтобы сделать это своими руками, вам потребуется схема и техническая документация. Они позволят дать оценку сопротивлением p-n переходов в прямом направлении, используя тестер,
  • Непосредственно прямое измерение здесь недопустимо,
  • Вместо этого собирается схема.

Схема сопротивления p-n переходов

Далее следует непосредственное подключение. Если сделать все правильно, мигающий светодиод будет работать.

  1. Схема предоставлена уже вместе с номерами ножек, учитывая технические параметры.
  2. Питание идет на катод, из-за чего полярность является отрицательной. Для открытия p-n перехода напряжения в 3,3 Вольт будет вполне достаточно.
  3. Используя переменный резистор, за слишком большим его номиналом гнаться не стоит. Согласно рисунку, максимальный предел переменного резистора составляет 680 Ом. В таком положении элемент должен изначально располагаться.
  4. Зачастую показатели сопротивления у открытых p-n переходов небольшие. Однако нам необходимо получить приличный запас. Это позволит светодиодам не перегореть.
  5. Не забывайте, что максимальное прямое напряжение превышать 3 Вольт не должно.
  6. Учтите другой момент. Если вольтаж каждого диода окажется низким, сопротивление окажется на уровне 700 Ом.
  7. В случае параллельного включения параметры суммарного сопротивления вычисляются согласно формуле, приведенной ниже на изображении.
  8. Вставляем в эту формулу три входных параметра по 700 Ом и в результате получаем 233 Ом. Это и будет сопротивлением наших светодиодов на момент, когда они только начнут открываться.
  9. При выполнении подключений обязательно контролируйте режим с помощью тестера. Чтобы сделать это, старайтесь постоянно делать замеры напряжения на схеме, параллельно уменьшая сопротивление. Делается это до тех пор, пока разница потенциалов не окажется на уровне 2,5 Вольт.
  10. Повышать вольтаж до еще больших значений не рекомендуется, поскольку это уже опасно. Часто схема предусматривает использование около 2,2 Вольт, не доводя разницу потенциалов до 2,5 единиц. Но тут действуйте на свое усмотрение и следите за правильностью сборки схемы.
  11. После этого, исходя из пропорций, можно отыскать нужное нам сопротивление светодиодной схемы.
  12. Учтите, что провод с номиналом 3,3 В на компьютерном блоке питания не красный, а оранжевый. Заземление берется от черного. Подключать подобный модуль без нагрузок не рекомендуется. Используйте какой-то проигрыватель DVD или подобное ему устройство.

Расчет суммарного сопротивления

А где именно применить мигающие светодиоды? Тут вы действуйте на свое усмотрение. Вам же потребовалось для чего-то собрать схему для обеспечения мигания этих ламп? Соответственно, определенные задумки относительно применения схемы у вас имеются.

Красный, синий, желтый, оранжевый светодиод может быть самым разнообразным. Это позволяет создавать целые оригинальные ленты из диодов. Некоторые могут работать от простой батарейки, либо от более серьезного источника питания.

При детальном изучении особенностей мигающих светодиодов, многим удается вскоре самостоятельно создать нечто вроде новогодних гирлянд с регулируемой частотой мигания. Принципиально сложного в подобных схемах ничего нет. Но начинать стоит с малого.

Почему мигает светодиод в авто и что надо сделать?

В этой статье хочу вам рассказать почему мигают светодиоды в автомобиле и что нужно сделать, чтобы этого не происходило. В автомобиле стоит много светодиодов, везде, например габаритные огни, ДХО и т.д.

В обычных светодиодных лампочках (автомобильных) используется вместо драйвера всего 1 резистор, который, во-первых настроен на 12 вольт, а во-вторых он никак не может защитить светодиод от бросков бортовой сети авто, поэтому они служат нам не так долго, как нам хотелось бы.Почему мигает светодиод в авто и что надо сделать?Как умирает светодиод, сначала он начинает мерцать, мигать, подмигивать, то есть начинается деградация кристалла, ну и в конце концов он просто перестаёт гореть.

В автомобильной сети автомобиля напряжение плавает от 12 до 14,4 вольт, а иногда бывает и побольше. Вот нам и надо затачивать наш светодиод, вернее сказать сделать драйвер или стабилизатор именно под это напряжение, который будет питать наш светодиод.

В интернете полно схем стабилизаторов для светодиодов, но я хочу предложить самый простой и самый проверенный.
Конечно, стабилизатор можно купить в интернет магазине типа алиэкспресса, но я вас уверяю, что сделать своими руками намного приятней, тем более, что эта схема состоит всего из 3 деталей, не требует никакой регулировки и работает исправно годами.
И еще немаловажный момент, что эта схема в отличие от китайских, не создает высокочастотных помех, которые влияют на прием радиостанций и прослушивания музыки в автомобиле, потому что она не является высокочастотным импульсом устройством, а является линейным стабилизатором.

Собственно, вот сама схема.Почему мигает светодиод в авто и что надо сделать?

Наша схема рассчитана на ток в 1.5 ампера. То есть простые лампочки, которые, например, изображены на рисунке будут работать без всякого нагрева стабилизатора. схема рассчитана на ток в 1.5 ампера

А вот если подсоединять ходовые огни, то придется ставить теплоотвод, так сказать, радиатор, нужно будет просто прикрутить какую-нибудь железяку к нашему стабилизатору, чтобы он меньше грелся.

Схема очень простая, рассчитана как раз на простого автолюбителя, собрана на таких простых стабилизаторах как L7812 или КРЕНки, можно взять такую КР142ЕН8Б. схема рассчитана на ток в 1.5 ампераВходное напряжение может колебаться от 12 до 30 вольт, а на выходе мы всегда будем иметь стабилизированное и постоянное напряжение в 12 вольт. схема рассчитана на ток в 1.5 ампера

Конденсаторы можно использовать от 100 n до 1 мкф, они являются фильтрами, но если вы не разу не паяли или просто у вас их нет, то можно и не ставить.

Вот в конечном итоге, что у меня получилось… схема рассчитана на ток в 1.5 ампера

плату посадил в термоусатку, припаял клемники для простоты соединения.

Не поленитесь и спаяйте для каждой своей лампочки такой стабилизатор и вы забудете об их замене. Тем более, что ничего проще нет.

Всего вам доброго и мирного неба над головой.


Моргающий светодиод на 12 вольт |

Решил поделиться с Вами еще одной миниатюрной самоделкой — имитатором сигнализации. (Но настоящая сигналка всегда лучше)

Собрать её меня попросил знакомый для его автомобиля ВАЗ-2105, да и гаража у него нет, автомобиль стоит на улице под окнами и мозолит глаза всем подряд.
Вот и понадобилось собрать мигалку, которая закрепляется на лобовухе изнутри, а само устройство подключается в прикуриватель либо в штатную проводку авто, а можно вообще от 9 v (крона) батарейки запитать.
Конечно устройство не избавит от грабителей, но отпугнуть пацанчиков с района сможет.

Итак, знакомимся со схемой:

Саму схему я спрятал в вилке прикуривателя, а светодиод выведен на проводе, чтоб свободно его закрепить на лобовом стекле.

Выглядит оно так:

Важно подобрать нужную вам скорость мигания светодиода, это делается путём замены резистора (1,5 килоОм) очень быстро мигает, лучше поставить 5 килоОм или да же 10 килоОм, дабы добиться нужного промежутка времени между вспышками.

Спасибо за внимание!
-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-
Маленькая доработка в виде отдельной платы, встроенной в линию питания всей системы:
Реле времени — позволяет включатся лампочке не сразу, а через некоторое время.

Устройство и параметры мигающих светодиодов

Мигающий светодиод (МСД) представляет собой светодиод со встроенным интегральным генератором импульсов с частотой вспышек 1,5 – 3 Гц. Многие, наверное, видели такие светодиоды на прилавках магазинов радиодеталей.

Есть мнение, что с практической точки зрения, мигающие светодиоды бесполезны и могут быть заменены более дешёвой альтернативой – обычными индикаторными светодиодами, которые стоят дешевле.

Возможно, такой взгляд на мигающие светодиоды имеет право на жизнь, но хотелось бы сказать несколько слов в защиту мигающего светодиода.

Мигающий светодиод, по сути, представляет завершенное функциональное устройство, которое выполняет функцию световой сигнализации (привлечения внимания). Отметим то, что мигающий светодиод по размерам не отличается от рядовых индикаторных светодиодов.

Несмотря на компактность в мигающий светодиод входит полупроводниковый чип-генератора и некоторые дополнительные элементы. Если выполнить генератор импульсов на стандартных элементах с использованием обычного индикаторного светодиода, то конструктивно такое устройство имело бы куда большие размеры. Также стоит отметить то, что мигающий светодиод довольно универсален – напряжение питания такого светодиода может лежать в пределах от 3 до 14 вольт – для высоковольтных, и от 1,8 до 5 вольт для низковольтных экземпляров.

Перечислим отличительные качества мигающих светодиодов.

Компактное устройство световой сигнализации

Широкий диапазон питающего напряжения (вплоть до 14 вольт)

Различный цвет излучения. В некоторых вариантах мигающих светодиодов могут быть встроены несколько (обычно – 3) разноцветных светодиода с разной периодичностью вспышек.

Применение мигающих светодиодов оправдано в компактных устройствах, где предъявляются высокие требования к габаритам радиоэлементов и электропитанию – мигающие светодиоды очень экономичны, т.к электронная схема МСД выполнена на МОП структурах.
Мигающий светодиод может с лёгкостью заменить целый функциональный узел.

Условное графическое обозначение мигающего светодиода на принципиальных схемах ничем не отличается от обозначения обычного светодиода за исключением того, что линии стрелок – пунктирные и символизируют мигающие свойства светодиода.

Разберёмся подробнее в конструкции мигающего светодиода.

Если взглянуть сквозь прозрачный корпус мигающего светодиода, то можно заметить, что конструктивно он состоит из двух частей. На основании катодного (отрицательного вывода) размещён кристалл светоизлучающего диода.

Чип генератора размещён на основании анодного вывода.

Посредством трёх золотых проволочных перемычек соединяются все части данного комбинированного устройства.

Чип генератора состоит из высокочастотного задающего генератора – он работает постоянно – частота его по разным оценкам колеблется около 100 кГц. Совместно с ВЧ-генератором работает делитель на логических элементах, который делит высокую частоту до значения 1,53 Гц.
Применение высокочастотного генератора совместно с делителем частоты связано с тем, что для реализации низкочастотного генератора требуется использование конденсатора с большой ёмкостью для времязадающей цепи.

В микроэлектронике для создания конденсатора ёмкостью несколько микрофарад потребовалось бы использование большей площади полупроводника для создания обкладок конденсатора, что с экономической стороны нецелесообразно.

Чтобы не расходовать площадь подложки полупроводника на создание конденсатора большой ёмкости инженеры пошли на хитрость. Высокочастотный генератор требует небольшой ёмкости конденсатора во времязадающей цепи, поэтому и площадь обкладок минимальна.

Для приведения высокой частоты до значения 1-3 Гц используются делители на логических элементах, которые легко разместить на небольшой площади полупроводникового кристалла.

Кроме задающего ВЧ-генератора и делителя на полупроводниковой подложке выполнен электронный ключ и защитный диод. У мигающих светодиодов, рассчитанных на напряжение питания 3-12 вольт, также встраивается ограничительный резистор. У низковольтных МСД ограничительный резистор отсутствует. Защитный диод необходим для предотвращения выхода из строя микросхемы при переполюсовке питания.

Для надёжной и долговременной работы высоковольтных МСД, напряжение питания желательно ограничить на уровне 9 вольт. При увеличении напряжения возрастает рассеиваемая мощность МСД, а, следовательно, и нагрев полупроводникового кристалла. Со временем чрезмерный нагрев может привести к быстрой деградации мигающего светодиода.

На примере мигающего светодиода L-816B >Kingbright рассмотрим основные параметры мигающих светодиодов.

Частота вспышек светодиода L-816BID непостоянна и изменяется в зависимости от напряжения питания.

Как видно из графика с увеличением питающего напряжения (forward voltage) частота вспышек светодиода L-816BID уменьшается c 3 Гц (Hz) при напряжении питания 3,5 вольт, до 1,5 Гц при 14.

Зависимость прямого тока (forward current), протекающего через светодиод L-816BID, от приложенного постоянного прямого напряжения (forward voltage) показана на графике. Из графика видно, что максимальный потребляемый ток – 44 mA (0,044 A). Минимальный потребляемый ток составляет 8 mA.

Безопасно проверить исправность мигающего светодиода, например, при покупке, можно с помощью батарейки на 4,5 вольта и последовательно включенного совместно со светодиодом резистора сопротивлением 51 Ом, мощностью не менее 0,25 Вт.

Цоколёвка выводов мигающих светодиодов аналогична цоколёвке обычных светодиодов. Длинный вывод – анод (+), более короткий – катод (-).

Всем привет, сегодня мы рассмотрим мигалку на одном транзисторе. Можно сказать это первые шаги в радиоэлектронике, ведь первое, что я решил собрать, была мигалка на транзисторе. Схема очень простая и состоит из четырёх деталей: транзистор n-p-n проводимости (не знаете – поищите в гугле, почитайте что за штука) в моем случае им был bc547, конденсатор электролитический на 470 мкФ (микрофарад), резистор 1,8 килоом и светодиод зеленого свечения.

Собрать не так просто – нужна знать, где у светодиода и конденсатора плюс и минус. У светодиода проверяется полярность подключивши его к источнику питания 5-10 вольт через резистор на 100 Ом.

У конденсатора проще, так как на корпусе есть линия белая, жёлтая, синяя – с той стороны у него минус, а с обратной плюс.

Распиновку транзистора используемого вами, лучше посмотреть в интернете, в моем случае такая:

О радиодеталях кое-что узнали, теперь рассмотрим схему. Ничего сложного в ней нет. Начинаем паять. Зачищаем жало паяльника от грязи и окисла.

Теперь рассмотрим детали, которые я выпаял из плат. Чтоб опознать номинал сопротивления используйте декодер цветовой маркировки резисторов.

Припаиваем светодиод до транзистора.

Потом припаиваем конденсатор, внимательно смотрим на распиновку транзистора и полярность светодиода, конденсатора. Резистор не имеет полярности – его можно запаять любой стороной.

Наше устройство в сборе. Подпаиваем проводки и тестируем, рабочее напряжение 8-18 вольт.

Мигающий светодиод: подключение и применение

Мигающий светодиод – это светодиод, в корпус которого уже включены резистор и ёмкость для задания режима работы.

Общая информация

В литературе присутствуют сведения, что маркировка мигающего светодиода оканчивается на латинскую литеру F. Вероятно – от английского flashing. Изучение вопроса показало, что производители предпочитают маркировать мигающие светодиоды через литеру B. От английского blinking. Так называют мигающие светодиоды за рубежом. А значит, не каждому источнику возможно верить.

Мигающий светодиод по внешнему виду не отличается от обычного, демонстрирует повышенное сопротивление контактов, а электроды сконструированы так, что между ними образуется значительной величины электрическая ёмкость (конденсатор). Указанные два элемента задают постоянную времени цепи управления транзистором, микросхемой и т.д. Из-за отсутствия понимания аудиторией возникает главный вопрос – как использовать мигающий светодиод на практике.

При подключении постоянного напряжения конденсатор зарядится до потенциала цепи, и процесс остановится. Следовательно, требуется коммутировать ключ, обеспечивающий разрядку. Как при создании мигающих схем на обычных светодиодах. В связи с этим изложение начинается с момента: как без мигающего светодиода получить мерцание.

Главным становится вопрос необходимости подобного изобретения. Научно доказано, что переменный световой поток гораздо эффективнее привлекает внимание человека, нежели постоянный. Мигающий диод заметнее простого – это очевидный факт! На горе терпящий бедствие альпинист привлечёт внимание, если зеркальцем попробует подать знак. Подобный блеск заметен на протяжении всей прямой видимости, а это – десятки километров. Затронутая тема серьёзна, в подтверждение приводим материалы:

  1. Трупы на горе Эверест: youtube.com/watch?v=EZ3vK-pvBKs. Считается, что первые покорители горы навсегда остались там и погибли уже на спуске. Первый поныне не найден, второй остался лежать (1996 год) на западе от тропы. Если бы на дежурстве оказалась команда, вероятно, люди вернулись бы живыми. Мораль? Поднимаясь за 50 тыс. долларов в гору, оставьте внизу способных прийти на помощь (заплатив предварительно). Координаты по радиосвязи пока передавать не научились, мигающие светодиоды окажут неплохую услугу альпинистам. Для сведения: в разрыв облаков гора просматривается почти до вершины.
  2. Группа Дятлова: murders.ru/Dyatloff_group_1.html#20. Если бы по счастливой случайности отколовшийся от группы Юрий Юдин позаботился об условных знаках и подстраховал команду, исход оказался бы иным. Вещественные источники указывают, что на месте событий уже после катастрофы горел костёр. Мораль? Подобные походы нельзя совершать без страховки.

Итак, мигающий светодиод позволяет реализовать множество схем, причём далеко не все относятся к сфере развлечений. Хотя по большей части оборудование используется как индикация, к примеру, заряда устройства. Любой желающий убедится, что зелёный светодиод незаметен на корпусе системного блока боковым зрением, но мигающий виден.

Компьютер под управлением Windows 10 выключается долго, когда питание пропадает раньше времени, пользователь оценит мигающий светодиод. По цвету возможно простым путём контролировать прогресс. Новые системные блоки имеют опцию «включение по тревоге», при подаче питания. Сети TN-C-S обеспечивают плохую фильтрацию, помехи воспринимаются системными платами как сигнал для включения. Следовательно, в конце рабочего дня требуется убрать снабжение электричеством окончательно. Если сетевые фильтры отключены раньше времени, возможна потеря данных, даже приходится переустанавливать систему с вытекающими последствиями.

Зелёный светодиод непросто заметить, в особенности, если системный блок освещён лучам Солнца. А соседний индикатор, показывающий активность жёсткого диска, в самые интересные моменты отключается, исполняя закон Мерфи. Разработчики системных плат сумели бы заставить светодиод наличия питания мигать при выключении. Аналогично требуется сделать и в режиме ожидания, первой распространённой поломкой в современном компьютере считается неплотная стыковка силового шнура (второй – отсутствие заземления корпуса). По мигающему светодиоду это отслеживать крайне удобно.

Как подключить светодиод, чтобы мигал

Простейшая схема

Первая схема используется давно. В СССР уже известна и базируется на лавинном пробое перехода коллектор-эмиттер биполярного транзистора. Конденсатор заряжается от сети, и напряжение делится между светодиодом и полупроводниковым ключом. Номиналы резистора и конденсатора определяют постоянную времени заряда и, как следствие, частоту мигания.

Лавинный пробой подобен электрической дуге и демонстрирует отрицательное дифференциальное сопротивление. Пока заряд на конденсаторе падает, светодиод спокойно работает. Наконец, разница потенциалов достигает некоего порога, p-n-переход закрывается. Точнее, между эмиттером и коллектором два p-n-перехода. Из сказанного следует, что транзистор возможно заменить любым нелинейным элементом, демонстрирующим вольт-амперную характеристику с отрицательным дифференциальным сопротивлением. В указанную группу попадают лавинные и туннельные диоды.

Большинство биполярных транзисторов демонстрируют нужную характеристику. Выбирается тот, предельное обратное напряжение эмиттер-коллектор которого меньше приложенного питания. Лавинный пробой проще наблюдается на эмиттерном переходе. Соответственно, его потребуется включать в обратном направлении.

Схемы генераторов

В интернете обсуждается схема на мультивибраторе. Выделяются прочие генераторы, полезные простотой сбора и наладки. Релейные устройства применяются и поныне. Их относят к классу контактных генераторов, обозначая наличие движущихся частей.

Пульс-пара, построенная из двух реле, обнаруживает простое достоинство – очевидную работу, устройств измерений для отладки не требуется. На рисунке изображён возможный вариант реализации схемы на электромагнитных размыкающем и замыкающем реле. В начальный момент времени питание подаётся через контакт 2П на катушку 1П. В результате первое реле замыкается. 2П получает питание и:

  1. Разрывает свои контакты в выходной цепи, где стоит светодиод. Он гаснет.
  2. Перестаёт питать 1П.

Пропадает питание на реле 1П, оно открывается. В результате нормально замкнутые контакты 2П возвращают питание светодиоду и 1П. Схема откатывается в исходное состояние, начинается новый цикл работы. Скорость переключения определяется целиком характеристиками реле. Для дополнительной регулировки допустимо добавить в схему задерживающие срабатывание элементы.

На втором рисунке показан генератор, массово использовавшийся в технике. Состоит из пульс-пары, режим работы рассмотрен выше, и вспомогательного реле, с задачей задержки по времени. Кнопки управления (КУ) задают нужные параметры.

При нажатии КП устройство включается в работу. Щётки шагового искателя (ШИ) переходят с ламели на ламель. Выполняется переключение. Вначале через ламель 0, кнопку и катушку 1П потенциал подаётся на реле 1П. Оно срабатывает и выполняет действия:

  • Обрывает цепь питания катушки 2П, где прежде тёк ток.
  • Готовит реле Д к срабатыванию.

При переходе щётки на ламель 1 реле 1П обесточивается, 2П размыкает свои контакты. Реле 1П отпадает. Включается 2П, подавая питание на 1П. Круг замыкается. На втором контакте 2П подключён светодиод, начинающий мигать.

Если нажата КУ, щётка ШИ попадает на вторую ламель, и при включенном 1П сработает реле Д. Последнее на время замедлит переключение 2П. В таком случае светодиод временно перестанет моргать, период удлинится.

Схема на мультивибраторе

Мультивибраторами называют транзисторные генераторы прямоугольных импульсов. В силу особенностей силовые элементы чаще выбираются биполярные. По классификации мультивибраторы относятся к бесконтактным генераторам и часто применяются для питания светодиодов, заставляя мигать.

Транзисторы достать проще, нежели специализированные микросхемы, что обусловливает популярность предлагаемого технического решения. Бесконтактные генераторы отличаются большим сроком службы, а скорость переключения настраивается выбором номиналов пассивных элементов. Мультивибраторы производят импульсы прямоугольной формы. Впрочем, аналогичное говорится о контактных генераторах. В рассматриваемом случае это хорошо.

По схеме на базу первого транзистора через конденсатор подаётся напряжение коллектора второго, открывая ключ. В этот момент происходят одновременно два процесса:

  1. Управляющий конденсатор разряжается через крайний резистор и переход эмиттер-база противоположного транзистора.
  2. Через его коллектор и внутренний резистор заряжается другой конденсатор.

Схема работает, как качели, что, впрочем, характерно для любых генераторов прямоугольных импульсов. Номиналами С и R допустимо изменять период колебания и скважность. Последнее достигается в несимметричной схеме.

Генераторы на микросхемах

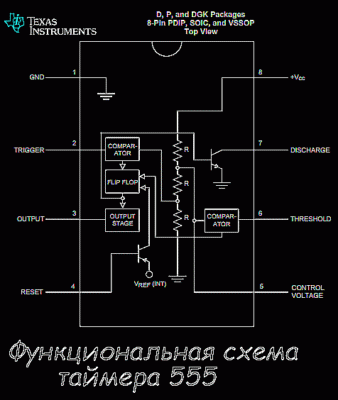

Таймер на микросхеме серии 555 позволяет простыми путями заставить светодиод мигать. Для этого радиолюбители используют стандартную батарейку на 9 вольт. Несколько резисторов, микросхема и конденсатор – все, что понадобится в описанной ситуации. Как и ранее, постоянная времени задаётся размерами пассивных элементов конденсатора. Для отладки схемы возможно использовать подстроечную или переменную ёмкость.



Как применять мигающий светодиод

Несложно заметить, что в схемах светодиод используется обычный. Мигающий отличается наличием собственной ёмкости и большого сопротивления контактов. Эти параметры простым путём измеряются при помощи тестера. Для успешного хода опытов небесполезно узнать, что более длинная ножка светодиода считается анодом, и сюда нужно аккуратно подать плюс. Элемент не терпит высоких обратных напряжений и непременно сломается, если не соблюдать предосторожностей.

После измерений тестером рекомендуется нарисовать эквивалентную схему светодиода. Нарисовать на ней ёмкость и сопротивление. Потом расчёт времени переключения ведётся с использованием материала из разделов портала:

  1. Параллельное и последовательное соединение проводников.
  2. Последовательное соединение конденсаторов.
  3. Параллельное соединение конденсаторов.

Информация из топиков поможет рассчитать характеристики практически любого соединения пассивных элементов. После этого вычисляется постоянная цепи заряда. Это делается перемножением номиналов R и С. Время полного перехода системы из одного состояния в другое равно трём вычисленным периодам. К примеру, для ёмкости 10 мкФ и конденсатора 20 кОм величина составит 200 мс. Следовательно, светодиод станет мигать с частотой порядка 2-3 Гц, два или три раза в секунду.

12-вольтная сигнальная лампа-вспышка со светодиодной подсветкой

US $ 33.80 - 38,50 долларов США / Кусок | 10 шт. (Мин. Заказ)

Перевозка:
Служба поддержки Морские перевозки
,
12volt янтарный мигающий автомобильный светодиодный светильник строба решетки радиатора для тележки

Описание продукта

Деталь № LB1019-4A Мощность 12W
000 000000 0007000 12шт
Напряжение DC12V
Флэш-шаблон 10 вспышек Имеется цвет Янтарь / Белый / Зеленый / Красный / Зеленый / Красный / Зеленый / Красный
Life Span 50000 часов Упаковка Индивидуальный нейтральный пакет
Срок поставки Через 3-5 дней после получения Условия оплаты T / , PayPal, Western Union, MoneyGram
900 02

Особенности:

1.Хорошая производительность, водонепроницаемый, пыленепроницаемый, ударопрочный;

2. Широкий спектр применения, может применяться к различным грузовым автомобилям, машинам, машинам, наружной технике;

3. Простота установки с помощью регулируемых монтажных принадлежностей;

4. Увеличенный срок службы, низкая стоимость, более низкий расход энергии;

5. Цвет светодиода и объектива не обязателен: красный / желтый / зеленый / синий / белый;

6. Рабочая температура может быть от -30 ℃ до 50 ℃;

7.Быстрая доставка в течение 3-5 дней после получения оплаты.

Купить сейчас

Ваш заказ безопаснее с Alibaba Trade Assurance.
Гарантия высокого качества и своевременность отгрузки.
Обслуживание OEM, все виды конструкций могут быть изготовлены в соответствии с вашими требованиями.

Горячие продажи

Нажмите на картинку, чтобы увидеть больше

FAQ

Q: Можете ли вы предложить образец бесплатно?

A: Образец должен быть оплачен на 100%, но гонорар образца может быть возвращен после подтверждения заказа.

В: Можем ли мы нанести собственный логотип на продукцию или упаковку?

A: Конечно, логотип клиента может быть изготовлен с помощью лазера, гравировки, печати и т. Д.

Q: Какой минимальный объем заказа?

A: 1PC приемлем для проверки качества. но мы можем предложить купить хотя бы 1 коробку, лучше будет

для упаковки и избежать повреждения при доставке.

Q: Сколько длится гарантия?

A: На все изделия предоставляется 12-месячная гарантия. Любые проблемы с качеством, возникшие в этот период

.

будет заменен новым при следующем заказе, если вы отправите нам фото или видео.

Q: Как насчет сроков?

A: Для образцов, время выполнения заказа составляет около 3 дней.

Для навального заказа, время выполнения в течение 7 дней.

Q: Какой срок оплаты?

A: Банковский перевод (T / T), Paypal, Western Union и MoneyGram являются приемлемыми.

Свяжитесь с нами

Все наши продукты соответствуют высочайшим международным стандартам и качеству. Обладая более чем 6-летним опытом работы в области светодиодного рынка, и теперь мы играем ведущую роль как дома, так и за рубежом.

Мы настаиваем на том, чтобы наша философия бизнеса была «Качество прежде всего, сначала доверие, а сначала обслуживание». Тепло добро пожаловать к нам и посетите наш завод.

Поэтому, пожалуйста, отправьте ваш запрос в подробности ниже. Мы с нетерпением ждем установления успешных деловых отношений с вами и вашей уважаемой компанией.

Отправить ответ

avatar
  Подписаться
Уведомление о
