Мощность при параллельном и последовательном соединении резисторов: полный обзор

Как рассчитать мощность при параллельном и последовательном соединении резисторов. Какие формулы использовать для расчетов. Чем отличается мощность при разных типах соединений.

Основные понятия и формулы для расчета мощности резисторов

Прежде чем рассматривать особенности расчета мощности при различных соединениях резисторов, напомним основные формулы:

• Мощность: P = I² * R = U² / R = U * I
• Закон Ома: I = U / R

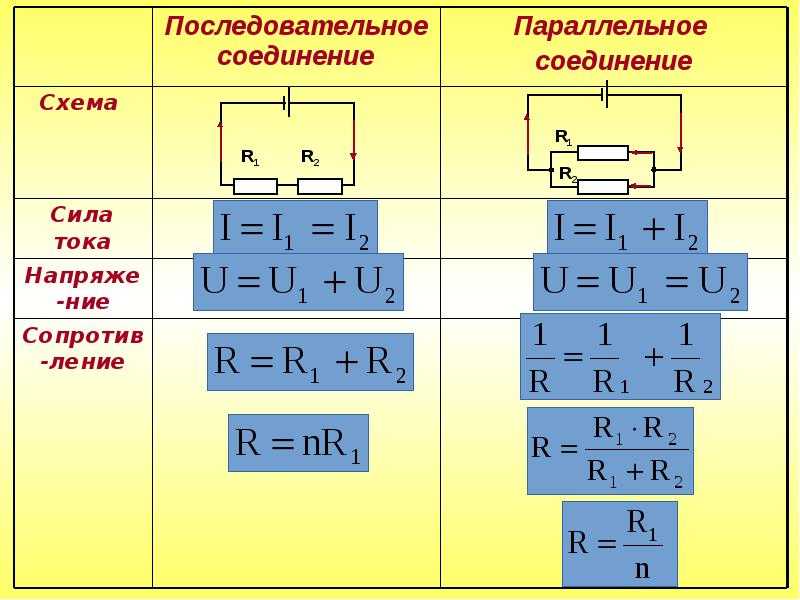

• Сопротивление последовательного соединения: R = R1 + R2 + R3 + …
• Сопротивление параллельного соединения: 1/R = 1/R1 + 1/R2 + 1/R3 + …

Эти базовые формулы понадобятся нам для дальнейших расчетов мощности в различных схемах соединения резисторов.

Мощность при последовательном соединении резисторов

При последовательном соединении резисторов через все элементы проходит одинаковый ток. Как это влияет на мощность?

Общая мощность при последовательном соединении равна сумме мощностей отдельных резисторов:

P = P1 + P2 + P3 + …

При этом мощность каждого резистора можно рассчитать по формуле:

Pi = I² * Ri

Где I — общий ток в цепи, Ri — сопротивление конкретного резистора.

Пример расчета мощности при последовательном соединении

Рассмотрим схему с тремя последовательно соединенными резисторами: R1 = 10 Ом, R2 = 20 Ом, R3 = 30 Ом. Напряжение на схеме U = 60 В.

1. Рассчитаем общее сопротивление: R = 10 + 20 + 30 = 60 Ом
2. Найдем ток: I = U / R = 60 / 60 = 1 А
3. Мощность на каждом резисторе: P1 = 1² * 10 = 10 Вт P2 = 1² * 20 = 20 Вт P3 = 1² * 30 = 30 Вт
4. Общая мощность: P = 10 + 20 + 30 = 60 Вт

Как видим, мощность распределяется пропорционально сопротивлениям резисторов.

Мощность при параллельном соединении резисторов

При параллельном соединении напряжение на всех резисторах одинаковое, а токи распределяются обратно пропорционально сопротивлениям. Как это сказывается на мощности?

Общая мощность при параллельном соединении также равна сумме мощностей отдельных резисторов:

P = P1 + P2 + P3 + …

Мощность каждого резистора можно рассчитать по формуле:

Pi = U² / Ri

Где U — общее напряжение, Ri — сопротивление конкретного резистора.

Пример расчета мощности при параллельном соединении

Рассмотрим схему с тремя параллельно соединенными резисторами: R1 = 10 Ом, R2 = 20 Ом, R3 = 30 Ом. Напряжение U = 60 В.

1. Рассчитаем общее сопротивление: 1/R = 1/10 + 1/20 + 1/30 = 0.1 + 0.05 + 0.033 = 0.183 R ≈ 5.46 Ом
2. Найдем общий ток: I = U / R = 60 / 5.46 ≈ 11 А
3. Мощность на каждом резисторе: P1 = 60² / 10 = 360 Вт P2 = 60² / 20 = 180 Вт P3 = 60² / 30 = 120 Вт
4. Общая мощность: P = 360 + 180 + 120 = 660 Вт

В параллельном соединении мощность распределяется обратно пропорционально сопротивлениям резисторов.

Сравнение мощности при последовательном и параллельном соединении

Какие ключевые различия можно отметить в распределении мощности при разных типах соединений?

• При последовательном соединении общая мощность меньше, чем при параллельном (при том же напряжении)
• В последовательном соединении больше мощность выделяется на резисторах с большим сопротивлением
• В параллельном соединении больше мощность выделяется на резисторах с меньшим сопротивлением
• При параллельном соединении общий ток больше, чем при последовательном

Практическое применение расчетов мощности резисторов

Зачем нужно уметь рассчитывать мощность при различных соединениях резисторов? Это имеет большое практическое значение:

• Для правильного выбора номиналов резисторов в электрических схемах
• Для расчета тепловыделения в электронных устройствах
• При проектировании систем охлаждения электроники
• Для оптимизации энергопотребления электрических цепей
• При разработке систем защиты от перегрузок

Понимание распределения мощности позволяет создавать более эффективные и надежные электронные устройства.

Особенности расчета мощности в сложных цепях

В реальных электрических схемах часто встречаются комбинации последовательного и параллельного соединения резисторов. Как рассчитать мощность в таких случаях?

1. Разбить схему на участки с однотипным соединением
2. Рассчитать эквивалентное сопротивление для каждого участка
3. Определить токи и напряжения на каждом участке
4. Рассчитать мощность для каждого участка по соответствующим формулам
5. Сложить мощности всех участков

Такой подход позволяет анализировать распределение мощности даже в самых сложных электрических цепях.

Влияние температуры на мощность резисторов

При расчете мощности резисторов важно учитывать температурную зависимость сопротивления. Как температура влияет на мощность?

• С ростом температуры сопротивление металлических проводников увеличивается
• Увеличение сопротивления приводит к росту выделяемой мощности
• Рост мощности вызывает дальнейшее повышение температуры

Этот эффект может привести к тепловому пробою резистора, если не предусмотреть достаточное охлаждение. При проектировании электрических схем необходимо учитывать максимальную рабочую температуру компонентов.

Заключение

Расчет мощности при различных соединениях резисторов — важный навык для разработчиков электронной техники. Мы рассмотрели основные формулы и особенности расчета для последовательного и параллельного соединения. Понимание этих принципов позволяет создавать эффективные и надежные электрические схемы.
