Зарядное устройство для аккумуляторных батарей.

Электронное зарядное устройство с сигнализатором уров­ня зарядки аккумуляторных батарей обеспечивает визуальный контроль за состоянием процесса зарядки в ее крайних состояни­ях, что позволяет продлить срок эксплуатации аккумуляторов. За­рядное устройство подает световой сигнал как при напряжении на аккумуляторе ниже установленного, так и при напряжении выше предельно допустимого. Работает зарядное устройство от сети пе­ременного тока напряжением 220 или 127 В частотой 50 Гц в усло­виях умеренно холодного климата при температуре окружающей среды от +5 до +35°С, относительной влажности воздуха до 85 % при температуре +22°С и пониженном атмосферном давлении до 200 мм рт.ст.



Принципиальная электрическая схема зарядного устройства со световой сигнализацией окончания процесса зарядки аккумулятора приведена на рис. 4.9.

 Зарядное устройство включает входное уст­ройство; сетевой понижающий трансформатор питания: выпрями­тель; электронное устройство управления режимом зарядки аккуму­лятора; выходное устройство с измерительными приборами.

Входная цепь зарядного устройства состоит из электрического со­единителя XI, который соединен с электрическим кабелем длиной не менее 1,5 м; сетевого фильтра, выполненного на конденсаторах С1 и С2. Для предохранения устройства от коротких замыканий и пере­грузок при работе от сети переменного тока напряжением 220 или 127 В предусмотрено включение предохранителя. Включение заряд­ного устройства в сеть контролируется индикаторной лампой HL1. Включение устройства на зарядку аккумулятора осуществляется пе­реключателем SA1.

В выпрямительном устройстве применен сетевой понижающий трансформатор питания Т1, обеспечивающий гальваническую развязку входных цепей зарядного устройства от электронной схе­мы контроля, а также дополнительную электробезопасность, трансформируя высокое напряжение, действующее на первичной обмотке в достаточно низкое напряжение — на вторичной обмот­ке.

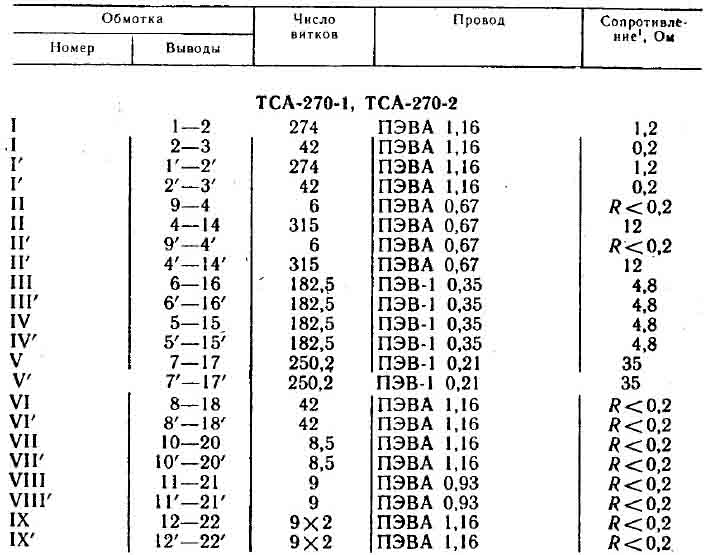

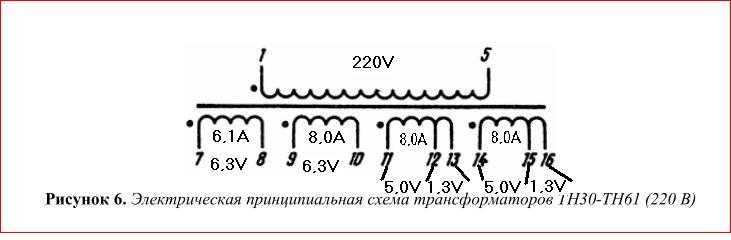

Моточные данные трансформатора приведены в табл. 4.4. Трансформатор изготавливают на магнитопроводе типа Ш или ШЛ с набором в пакет с площадью активного сечения стали не ме­нее 8 см . Вторичная обмотка трансформатора имеет несколько отводов, которые позволяют получать на выходе переменное напряжение со ступенчатым регу­лированием в пределах 11…15,5 В. В зарядном устройстве можно использовать унифициро­ванные трансформаторы типов ТН, ТПП или накальную обмотку со старого лампового телевизора.

На выходе трансформатора смонтирован выпрямитель, собран­ный по однофазной, двухполупериодной мостовой схеме на четырех выпрямительных диодах средней мощности VD1—VD4. Выпрямлен­ное пульсирующее напряжение постоянного тока подается на зажи­мы выходного устройства Х2, ХЗ, к которым подключается аккуму­ляторная батарея. Питание электронного сигнализатора осуществля­ется также от зарядного устройства. При этом производится конт­роль за напряжением зарядки аккумулятора. Регулирующий эле­мент выполнен на транзисторе VT1, а на транзисторах VT2 и VT3 — триггер, который сохраняет свое равновесное состояние между крайними значениями зарядного напряжения.

В случае, если напря­жение будет ниже или выше заданных значений, триггер включит сигнальную лампу, которая находится в коллекторной цепи транзи­стора VT3, При скачкообразном изменении состояния триггера про­исходит бросок тока в коллекторной цепи. При включении зарядного устройства в сеть и при подключении аккумуляторной батареи к за­жимам Х2 и ХЗ напряжение с делителя Ro R7 подается на базу тран­зистора VT2, Если это напряжение ниже порога срабатывания (на­пример, 12,5 В), то триггер переключается в состояние, при котором выходной транзистор открыт и индикаторная лампа светится с пол­ным накалом. Если напряжение на базе транзистора VT2 выше поро­га срабатывания (например, 12,6 В), то триггер переключается в со­стояние, при котором выходной транзистор закрыт и индикаторная лампа не светится.

Напряжение с заряжаемого аккумулятора через делитель напря­жения R4 R5 подается на базу транзистора VT1, у которого переход коллектор-эмиттер шунтирует базовую цепь VT2. При напряжении переменного тока на вторичной обмотке трансформатора и на акку­муляторе выше верхнего порога срабатывания (например, 14,5 В) транзистор VT1 переходит в режим насыщения, при котором транзи­стор VT3 открывается, так как триггер переключается, передавая ко­манду на регулирующий элемент.

Изготовить зарядное устройство можно как самостоятельный при­бор в прямоугольном корпусе из металла или из ударопрочной пласт­массы. На лицевой стороне прибора необходимо расположить изме­рительные приборы и ручки управления.

В зарядном устройстве со световым сигнализатором применены элементы следующих типов: резисторы Rl—R6, R8 типа ВСа, R7 ти­па СП-1, R9 — проволочный самодельный сопротивлением 2 Ом; конденсаторы С1 и С2 типа МБМ2-400В или К40П, СЗ типа К50-3; переключатели SA1 типа П1Т-1-1 или ТП2-1-2, SA2 типа ПГК-11П1Н; предохранители FU1, FU2 типа ПМ1-2А; индикаторные лампы HL1 типа ТН-0,2, HL2 типа КМ12-90 или А12-1,5; измери­тельные приборы РА1 типа 4208, PV1 типа Ml692; сетевой понижа­ющий трансформатор Т1 типа ТС; электрические соединители XI типа «вилка» с электрическим кабелем длиной 1,5 м, Х2, ХЗ типа КМЗ-1.

В зарядном устройстве могут быть использованы и другие анало­гичные элементы, не ухудшающие его основные параметры. Транзи­стор типа КТ814 можно заменить на транзистор типа КТ816, выпря­мительный диод типа Д214 — на диод типа Д242, индикаторную лампу типа КМ12-90 — на индикаторную лампу типа А12-1,5.

При правильном монтаже комплектующих элементов настройка зарядного устройства сводится к подбору резисторов R4 и R6. Для ре­гулировки устройства к зажимам Х2 и ХЗ подключается внешний ис­точник питания, полярность включения которого должна соответст­вовать указанной на схеме. Источник постоянного тока должен обес­печивать регулирование выходного напряжения в пределах 0…18 В.

Во время регулирования зарядное устройство должно быть отключе­но от сети переменного тока. При отсоединенном резисторе R4 и при среднем положении движка переменного резистора R7, устанавлива­ют при помощи внешнего источника тока напряжение на вольтметре 12,5 В; затем подбирают сопротивление резистора R6 так, чтобы ин­дикаторная лампа HL2 светилась на полный накал. Точность уста­новки напряжения обеспечивается в пределах ±0,2 В. После этого ре­зистор R4 устанавливают на свое место, а резистор R6 отпаивают. От внешнего источника тока на зарядное устройство подают напряже­ние 14,5 В. Затем, подбирая сопротивление резистора R4, добивают­ся такого положения, чтобы индикаторная лампа загорелась до пол­ного накала.

После окончания регулирования к зарядному устройст­ву подсоединяют аккумуляторную батарею и включают его в сеть переменного тока.

 Основные технические данные зарядного устройства со световым сигнализато­ром

Номинальное напряжение питающей сети

переменного тока, В  ……………………………………….. …………………….. 127 или 220

Пределы изменения напряжения питающей

сети переменного тока, %…………………………………………………………. +10…-15

Коэффициент нелинейных искажений питающей

сети переменного тока, %, не более   ………………………………………     12

Напряжение питания от внешнего источника постоянного тока для регулирования зарядного

устройства, В………………………………………………………………………….. 0…18

Напряжение на вторичной обмотке сетевого понижающего трансформатора, В, на выводах:

4 и 10   ……………………………………………………………………………………..   15,5

4и9…………………………………………………………………………………………..   14,8

4и8…………………………………………………………………………………………..   14,2

4и7…………………………………………………………………………………………..   13,5

4и6…………………………………………………………………………………………. .   12,8

4и5………………………………………………………………………………………… … 12

Зарядный ток, А   ……………………………………………………………………. .. 0…7

Мощность, потребляемая от сети при зарядке

аккумулятора, Вт, не более………………………………………………………..     90

Напряжение нижнего порога срабатывания и

отключения индикаторной лампы HL2, В……………………………………. … 12

Напряжение верхнего порога срабатывания

устройства автоматического контроля, В   …………………………………. .. 14,5

Максимальная мощность зарядного устройства, Вт   ……………………. .. 100

Переменная составляющая напряжения (эф.)

на выходе зарядного устройства, В………………………………………………     0,5

КПД, не более   ………………………………………………………………………….     0,8

Источник: И.Н.Сидоров, «Электроника дома и в саду», МРБ№1219.
