Можно ли подключить розетку к выключателю. Как подключить розетку от выключателя: инструкция по замене и переоборудованию

Как правильно подключить розетку вместо выключателя света. Можно ли подключить розетку от выключателя без прокладки новых проводов. Какие есть способы переоборудования выключателя в розетку. На что обратить внимание при замене.

Можно ли подключить розетку от выключателя света

Подключение розетки вместо выключателя света возможно, но имеет ряд особенностей и ограничений:

• Для полноценной работы розетки потребуется прокладка дополнительных проводов, так как в выключателе обычно только два провода вместо трех, необходимых для розетки.
• Без прокладки новых проводов розетка будет иметь ограниченную функциональность — можно будет подключать только маломощные приборы.
• При замене придется отказаться от управления освещением в этой точке.
• Необходимо учитывать сечение имеющихся проводов — оно может быть недостаточным для розетки.

Таким образом, полноценно заменить выключатель на розетку без переделки проводки сложно. Но есть несколько вариантов частичного переоборудования.

Способы подключения розетки от выключателя

Существует несколько основных способов подключить розетку на месте выключателя света:

1. Параллельное подключение

Самый простой, но ограниченный по функциональности вариант:

• Розетка подключается параллельно существующему выключателю.
• Можно использовать только при включенном выключателе.
• Подходит только для маломощных приборов (зарядки, ночники).
• Не соответствует нормам безопасности.

2. Замена выключателя на розетку

Более правильный, но сложный в реализации способ:

• Выключатель полностью демонтируется.
• Провода от выключателя подключаются к розетке.
• Требуется прокладка дополнительного нулевого провода.
• Освещение в этой точке перестает работать.

3. Установка комбинированного блока

Оптимальный вариант, позволяющий сохранить и выключатель, и розетку:

• Устанавливается блок с розеткой и выключателем.
• Требуется прокладка дополнительных проводов.
• Сохраняется возможность управления освещением.
• Получаем полноценную розетку.

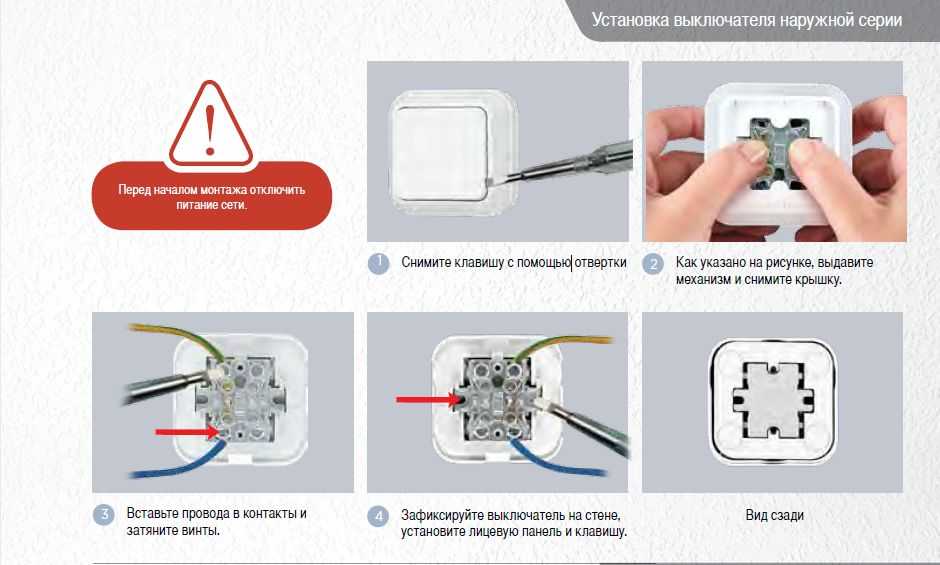

Пошаговая инструкция по замене выключателя на розетку

Если вы решили заменить выключатель на розетку, следуйте этому алгоритму:

1. Обесточьте электрическую цепь, сняв напряжение с автомата.
2. Снимите декоративную панель выключателя.
3. Отсоедините провода от выключателя, запомнив их расположение.
4. Извлеките выключатель из монтажной коробки.
5. Установите в коробку розетку.
6. Подключите фазный провод к клемме розетки.
7. Проведите и подключите дополнительный нулевой провод.
8. Заизолируйте все соединения.
9. Установите декоративную панель розетки.
10. Проверьте работу розетки, включив напряжение.

На что обратить внимание при подключении

При переоборудовании выключателя в розетку важно учесть следующие моменты:

• Сечение имеющихся проводов должно соответствовать мощности розетки.
• Необходимо обеспечить заземление розетки.
• Все соединения должны быть надежно заизолированы.
• Розетка должна быть надежно закреплена в монтажной коробке.
• После подключения нужно проверить отсутствие короткого замыкания.
• Желательно использовать розетку с защитными шторками.

Возможные проблемы при неправильном подключении

Неграмотное переоборудование выключателя в розетку может привести к таким последствиям:

• Короткое замыкание и возгорание проводки
• Поражение электрическим током при прикосновении
• Выход из строя подключаемых электроприборов
• Отключение автоматов защиты при включении мощных устройств
• Нестабильная работа розетки, перебои с подачей напряжения

Поэтому при отсутствии опыта лучше доверить такую работу квалифицированному электрику.

Когда стоит отказаться от переделки выключателя в розетку

В некоторых случаях от идеи переоборудования выключателя в розетку лучше отказаться:

• Если нет возможности проложить дополнительные провода
• При недостаточном сечении имеющейся проводки
• Если нельзя обеспечить надежное заземление
• Когда нужно сохранить управление освещением в этой точке
• При отсутствии навыков работы с электропроводкой

В таких ситуациях безопаснее и проще использовать удлинитель или установить дополнительную розетку отдельно.

Альтернативные варианты добавления розетки

Если переделка выключателя в розетку нежелательна, можно рассмотреть такие варианты:

• Установка накладной розетки рядом с выключателем
• Монтаж дополнительной розетки с прокладкой новой проводки
• Использование удлинителя или сетевого фильтра
• Применение беспроводных розеток с питанием от батареек
• Установка розетки со встроенным аккумулятором

Эти способы позволят получить дополнительную розетку без вмешательства в существующую электропроводку.

Как подключить розетку от выключателя и наоборот

Как подключить розетку, выключатель и запитать их друг от друга

Можно ли провести розетку от выключателя и выключатель от розетки, как это проще реализовать и на что обратить внимание?

Именно на эти вопросы мы постараемся ответить в нашей статье. Ведь наверняка многие из вас сталкивались с проблемой необходимости обустройства новой электроточки и делать для этого полностью ремонт в комнате не всегда целесообразно, да и не нужно. Главное с умом подойти к делу и правильно расставить приоритеты.

Содержание

• Устройство квартирной или домовой электросети
  • Главная схема квартирной электросети
  • Подключение выключателей и розеток
• Изменение назначения электроточки и подключение одной от другой
  • Замена розетки на выключатель
  • Замена выключателя на розетку
  • Подключение от розетки выключателя
  • Подключение от выключателя розетки
• Вывод

Устройство квартирной или домовой электросети

Прежде чем рассматривать вопросы внесения изменений в существующую сеть давайте разберёмся с тем, как она устроена. Ведь от понимания данного вопроса напрямую зависят ваши возможности на внесение в нее изменений.

Главная схема квартирной электросети

Прежде всего определимся как выполнена схема разводки по квартире или дому. Начало данная схема берет во вводном щитке.

На фото представлена возможная схема квартирной электросети

• Итак, начнем с вводного щитка. Он может располагаться в подъезде или непосредственно в квартире. В нем вы найдете вводной автоматический выключатель, на который приходит питающий кабель от общедомовой электрической сети. Иногда вместо автомата стоят пакетные переключатели или даже рубильники, но это преимущественно в старых домах.
• От вводного автомата провода идут к счетчику, а от него к автоматическим выключателям группы. Обычно этих групп две и больше. Это количество напрямую зависит от возможных нагрузок в вашей квартире.
• Групповые автоматы разделяют электрическую сеть вашей квартиры или дома на несколько не связанных друг с другом групп. Группы могут формироваться по характеру нагрузок или по удобству монтажа. Это вопрос не принципиальный. Единственное что предписывает инструкция, это разделение на разные группы электроприборов в ванной и кухне с электроприборами в жилых комнатах.
• От групповых автоматов провода идут в одну, две или большее число распределительных коробок. В них производится непосредственное подключение к групповой сети розеток и выключателей. Такая концентрация соединений в одном месте позволяет максимально упростить обслуживание и скрыть инженерные сети.

Подключение выключателей и розеток

Для того, чтоб определиться возможно ли подключение розетки от выключателя давайте разберемся в особенностях их подключения к групповому питающему проводу. Ведь отталкиваясь от этого мы сможем четко себе представить нашу будущую схему.

Подключение розетки

• Для подключения розетки согласно п.7.1.13 ПУЭ необходимо три провода. Один из них фазный, второй нулевой и третий защитное заземление. Данные провода согласно п.1.1.30 ПУЭ должны быть обозначены голубым цветом нулевой провод, желто-зеленым провод защитного заземления и любого другого цвета фазный провод.
• Фазный и нулевой провод от питающего группового провода в распределительной коробке подключаются к силовым контактам розетки. Защитное заземление к заземляющим контактам.

Подключение выключателя

• Подключение выключателя еще проще сделать своими руками. Ведь для этого необходимо только два провода. Причем оба из них будут фазными. Первый провод подключается к фазному проводнику групповой линии и к вводу выключателя.
• Второй провод от вывода выключателя идет в распределительную коробку, где подключается к фазному проводу светильника. Ноль светильника, подключается минуя выключатель, непосредственно в распределительной коробке к питающему проводу.

Изменение назначения электроточки и подключение одной от другой

Теперь можно рассмотреть вопросы замены выключателя на розетку или розетки на выключатель, как провести от выключателя розетку и наоборот. Ведь мы знаем основы подключения электроточек и их особенности.

Замена розетки на выключатель

Начнем с наиболее простой операции замены розетки на выключатель. Дабы не распыляться здесь и в последующих рекомендациях мы будем приводить только необходимые переключения, не заостряя внимания на процессах демонтажа и монтажа нового оборудования.

Кроме того, напоминаем, что все подключения в гнездах розеток, выключателей и распределительных коробках следует выполнять только после снятия напряжения с данной группы, а также с проводов соседних групп к которым возможно случайное прикосновение. Цена халатности может быть очень высока.

Замена розетки на выключатель

• Итак, после демонтажа розетки у вас осталось три провода. Один из них фазный, второй нулевой и третий заземление. Как определит их по цветам вы уже знаете. Но лучше проверьте правильность цветовой окраски при помощи индикатора напряжения как это продемонстрировано на видео.

Обратите внимание! В домах старой планировки, где электрическая сеть не менялась с момента постройки дома, может быть не три, а два провода. На тот момент защитное заземление практически не применялось. Поэтому это у вас будет фазный и нулевой провод.

• Для монтажа выключателя прежде всего выполняем переключения в посадочном месте выключателя. Для этого подключаем фазный провод к вводу выключателя, а нулевой к выводу выключателя.
• Теперь выполняем переключения в распределительной коробке. Отключаем нулевой провод, который раньше шел к розетке. И подключаем его к фазному проводу светильника. Заземляющий провод если он есть остается не задействованным.
• Осталось подключить нулевой провод светильника и можно опробовать работоспособность нашей схемы.

Замена выключателя на розетку

Если вы решили на место выключателя установить розетку, то все немного сложнее. Так как сделать розетку от выключателя полноценной без прокладки дополнительных проводов невозможно. Ведь для подключения розетки необходимо три провода, а после демонтажа выключателя остается только два.

Замена выключателя на розетку

• Тем не менее розетку в это посадочное место установить вполне возможно. Она будет вполне работоспособна, но не будет отвечать нормам ПУЭ и может эксплуатироваться только с определенными ограничениями.

Обратите внимание! Сечение провода необходимое для работы светильника обычно несколько меньше, чем необходимое для работы розеток. Исходя из этого следует выбирать и номинальный ток розетки. Кроме того, следует помнить, что у нас не будет заземляющего провода. Поэтому нагревательные и кухонные электроприборы к такой розетке лучше не подключать.

• Для выполнения замены прежде всего производим переключения на посадочном месте будущей розетки. Для этого оба имеющихся провода подключаем к силовым контактам розетки.
• Так как от выключателя провести розетку нельзя из-за отсутствия нулевого провода, то один из имеющихся проводов следует сделать нулевым. Для этого в распределительной коробке отключаем провод, который шел к фазе светильника. Его мы подключаем к нулевой клемме группового питающего провода. На этом переключения окончены.

Подключение от розетки выключателя

Значительно чаще новую электроточку нужно подключить к уже существующей. Выполнить это без прокладки новых проводов практически невозможно, но иногда и здесь можно «выкрутиться». И хотя данные способы нарушают надежность и главное безопасность вашей электросети и не допускаются нормами ПУЭ, но они имеют право на жизнь.

Подключаем от розетки выключатель

• Сначала ответим на вопрос как провести от розетки выключатель? Для этого нам потребуется розетка, подключенная согласно норм ПУЭ. То есть имеющая заземляющий проводник.
• Подключаем провод от фазного контакта розетки к вводу выключателя. Затем отключаем заземляющий проводник на розетке.
• После удлинения заземляющего проводника подключаем его к выводу выключателя.
• Последующие переключения производим уже в распределительной коробке. Здесь отключаем заземляющий проводник, который раньше шел к розетке. Затем подключаем его к фазному проводу светильника.
• После этого подключаем нулевой провод светильника к групповому нулевому проводу. На этом переключения окончены.

Обратите внимание! Данный способ подходит только в том случае, если проводка от распределительной коробки до светильника уже проложена. Если вы ее так же планируете монтировать, то советуем не «изгаляться» и таким же образом смонтировать нормальную проводку под выключатель.

Подключение от выключателя розетки

Схема подключения розетки от выключателя одна из наиболее трудно реализуемых. Нет, выполнить такое подключение в качестве «времянки» вполне возможно, но при этом обеспечить работоспособность и розетки и выключателя без прокладки дополнительных проводов невозможно.

Подключить розетку от выключателя нельзя

• Этот способ можно применять только в самом крайнем случае и только в качестве временного подключения. И то лучше поискать более простые варианты.
• Для его реализации подключаем оба провода от выключателя к силовым контактам розетки. При этом советуем вам отключить их от выключателя. Ведь в противном случае при его включении произойдет короткое замыкание.
• Так как вывести розетку от выключателя невозможно из-за того, что у нас нет нулевого провода, то нам необходимо сделать отходящий провод от выключателя нулевым. Для этого его можно отключить в распределительной коробке и подключить к нулевому групповому проводнику. А можно просто замкнуть накоротко проводники на светильнике. Какой вариант вам больше подходит выбирать вам.
• Полноценно же подключить розетку от выключателя нельзя. Для этого вам придётся смонтировать провода от распределительной коробки до розетки. И если этот вариант вас не устраивает, то лучше воспользоваться удлинителем. Ведь приведенный выше вариант лично я за пятнадцать лет работы не разу не использовал. И вам не советую!

Вывод

Как видите возможны различные варианты подключений и переоборудования электрической сети квартиры и кроме как провести розетку от выключателя все достаточно просто реализуются. Главное при любых переключениях быть внимательным и соблюдать правила техники безопасности. Но если вы не уверены в своих силах, лучше забудьте все что здесь написано, и вызовите квалифицированного электрика!

Можно ли подключить розетку от выключателя света?

Срочно понадобилась дополнительная розетка, а возможности ее подключить классическим способом нет? Есть простой и рациональный выход, который решит это проблему. Если вам не нужен один из световых приборов, то его спокойной можно заменить!

Можно ли подключить розетку от выключателя света

В бытовых домашних делах ситуации бывают разные. Некоторые из них, потребуют некоторые манипуляции с проводкой и розетками. Момент, когда необходимо подключить розетку от выключателя света случается не так часто, но иногда, другого выбора не остается. Ответом на вопрос станет: «конечно можно». Главное иметь начальные навыки в электрике, следовать определенным правилам и самое важное – соблюдать технику безопасности при работе с током. Стоит отметить, что есть возможность сделать и обратную процедуру, то есть подключить выключатель от розетки.

Как подключить

Самый простой способ подключения – это параллельное, но возможность пользоваться розеткой станет ограниченной. Во – первых, напряжение будет очень слабым, хотя достаточным для использования зарядок и автоматических освежителей. Более требовательные приборы работать буду не так, как этого требуется. Во – вторых, пользоваться такой розеткой, можно только если сеть разомкнута. Ввиду этих ограничений подключать таким способом не рентабельно и не совсем правильно.

Выключатель – коммуникация, которая разрывает цепь и подключать к нему «ноль» не нужно. Если говорить о розетке, то она подпитывает большинство устройств, поэтому «ноль» ей необходим. Подключив эти два устройства параллельно можно нарушить технику безопасности и нарушать все нормы, что может привести к негативным последствиям. Однако, как временная мера, такой способ имеет место существовать.

Главным условием правильного подключения станет то, что после соединения пользоваться световым прибором не будет представляться возможности. Если он не нужен в данном помещении, то заменить его на розетку будет не сложно. Первое что необходимо сделать – подключить розетку к проводам, идущим к выключателю. Место, где ранее находился световой прибор необходимо замкнуть. Главное не забыть про изоляцию «земли», находящуюся рядом со светильником.

Наиболее подходящим вариантом будет – двухклавишный выключатель, тогда можно просто соединить розетку с одним из пучков контактов в устройстве. Затем, в люстре следует удалить лампу и установить на ее месте перемычку для соединения двух проводов.

Финальными действиями будет – замена двухклавишного выключателя на одноклавишный стандартный, а саму розетка подключается к свободному пучку контактов. Сделать это можно за короткое время и решить ряд ремонтных и планировочных задумок.

Справка! Сечение провода для светильника намного меньше чем требуемое для розеток, поэтому выбирать ток следует исходя из этого. Кухонные приборы и нагреватели лучше не подпитывать от такой розетки.

Последствия

Если воспользоваться параллельным способом подключения розетки, то появляются определенные особенности:

• ввиду того, что будут задействованы два потребителя (сама розетка и световой прибор) возможен перегрев проводов и возникновение аварийной ситуации;
• нет возможности подключить мощные приборы;
• в момент включение системы, возможно уменьшение напряжения и кратковременное отключение других электроприборов.

В случае того, если не подключать, а заменять на розетку, тогда все недостатки в какой-то степени нивелируются, однако к таким решениям прибегать стоит только после обдумывания и при определенных навыках и опыте работы с электрическом.

Можете ли вы превратить выключатель света в электрическую розетку?

1. Дом
2. Блог
3. Преобразование выключателя света в розетку

В вашем доме у вас будут разные потребности в электричестве. В результате вы можете оказаться в комнате с выключателями в том месте, где розетка была бы гораздо более практичной. Если вы не обученный электрик, легко не знать, что вы можете и чего не можете делать, когда дело касается электричества в вашем доме.

Можно ли превратить выключатель света в розетку?

Да, вы можете превратить выключатель света в электрическую розетку. Однако, поскольку розетки и выключатели света имеют разные функции, проводка для одного или другого будет достаточно разной, поэтому вам следует доверить выполнение проекта лицензированному электрику, такому как Mr. Electric.

Как электрик заменит выключатель на розетку

Первые два варианта выбора — решить, оставить ли выключатель и как должна работать новая розетка. Хотя вы, возможно, не часто используете существующий выключатель света и думаете, что розетка лучше удовлетворит ваши потребности, полное удаление выключателя света может быть не лучшим решением. К счастью, вам не нужно выбирать между розеткой и выключателем, поскольку у вас есть варианты, которые дадут вам и розетки, и выключатели. Вы можете попросить электрика подключить розетку так, чтобы выключатель управлял ей, или розетка может работать независимо от выключателя.

Все, что связано с электропроводкой, не подходит для домашнего проекта «сделай сам». Неотъемлемая опасность работы с электричеством и возможность неправильного подключения розетки не стоят рисков. Вот как ваш местный мистер Электрик установит розетку там, где находится ваш выключатель света:

• Снимите выключатель со стены и пометьте подсоединенные к нему провода. Общее правило для цветовых кодов электрических проводов заключается в том, что красный и черный провода будут проводами под напряжением, а белый провод будет нейтральным, но возможно использование другого цвета.

• Подсоедините провода к соответствующим клеммам на розетке. Все провода должны быть правильно подключены для правильной работы переключателя. Это то, что обученный профессионал может сделать для вас. Потенциальная проблема может возникнуть, если человек, который изначально устанавливал выключатель, неправильно подключил провода; если вы воспроизведете то, что было сделано ранее, вы получите ту же неисправную проводку.

Связанная тема: 6 типов модернизации электрических розеток

Что может пойти не так при включении выключателя света в розетку?

Электричество делает жизнь проще и удобнее, но неправильно выполненная проводка может привести к трагическим последствиям. Потратьте секунду, чтобы рассмотреть эти распространенные негативные последствия преобразования своими руками, прежде чем пытаться превратить свой выключатель света в розетку.

• Комбинированный выключатель/розетка не всегда включен. Если вы не пытаетесь полностью заменить выключатель света розеткой, комбинированный выключатель света и розетка могут помочь вам получить лучшее из обоих миров. Однако, если вы неправильно подключите это приспособление, вы получите розетку, которая включается только с помощью выключателя, что может противоречить цели иметь оба.

Связанная тема: Избегайте опасного ремонта домашней электросети своими руками

Электрики, которые могут помочь вам заменить выключатель на розетку

Если вы хотите увеличить количество розеток в комнате, замените выключатель розетка может быть отличным решением. Но возиться с электропроводкой и розетками может быть опасной задачей, даже если вы опытный мастер. Чтобы обеспечить правильное и безопасное выполнение электромонтажных работ, обратитесь к профессионалам в местную компанию Mr. Electric. Запишитесь на прием или позвоните нам по телефону (844) 866-1367 сегодня.

Как подключить комбинированный выключатель и розетку? Проводка комбинированного устройства

Содержание

Что такое комбинированный выключатель/розетка и как его подключить?

Комбинированное устройство представляет собой комбинацию выключателя и розетки в одном корпусе. Встроенный переключатель может быть подключен для управления розеткой в ​​корпусе. Переключатель также может быть подключен через перемычку, где переключатель будет управлять дополнительной точкой нагрузки, такой как точка освещения.

Перед установкой электропроводки комбинированного устройства необходимо знать основные различия между комбинированным защитным контактом GFCI и комбинированной розеткой выключателя. На линейных клеммах обычного комбинированного переключателя и розетки имеется неповрежденный отрывной язычок, тогда как в комбинированном устройстве GFCI или AFCI его нет. Кроме того, на комбинированном переключателе / ​​розетке GFCI есть кнопки проверки и сброса, и одна сторона может использоваться в качестве клеммы линии (источника), а вторая — в качестве клемм нагрузки, т. Е. Те точки нагрузки, которые необходимо защитить, должны подключаться к нагрузке. терминалы GFCI.

• Сообщение по теме: Как подключить сигнальный выключатель?

В комбинированном устройстве «Выключатель и розетка» узкое лезвие предназначено для линии (горячее), а более широкое лезвие — для нейтрального. На линии (горячей) стороне имеется неповрежденный ребристый язычок, который можно снять, если переключатель необходим для управления дополнительной нагрузкой, в противном случае можно добавить перемычку между клеммой нагрузки переключателя и нижней клеммой линии (при удалении плавник), следовательно, он будет контролировать розетку в корпусе.

На следующей диаграмме показаны рабочие операции комбинации двух выключателей и розеток.

На следующих рисунках показаны различные виды комбинированного выключателя и розетки.

В сегодняшних уроках по электромонтажу мы покажем, как подключить и установить комбинированный выключатель и розетку в жилых помещениях для управления точкой освещения, добавить розетку к существующему комбинированному устройству, подключить выключатель и розетку от разных источников, добавление комбинированного выключателя/розетки с защитой GFCI и использование переключателя в комбинированном устройстве для управления розеткой в ​​нем.

• Сообщение по теме: Как подключить розетку? Схемы подключения розеток

Подключение лампочки с комбинированным выключателем и розеткой

На этой простой схеме подключения комбинированный выключатель и розетка подключены к источнику питания 120 В переменного тока через автоматический выключатель. Отрывной язычок цел, поэтому линия (горячая) подключена к (единственной) одной латунной клемме со стороны линии. Нейтраль подключается к нейтральной серебряной клемме. Латунная клемма нагрузки переключателя и нейтраль подключены к лампочке.

Таким образом, встроенный выключатель управляет точкой освещения, а розетку можно использовать для других нагрузок и подключать через вилки.

Кроме того, не забудьте выполнить надлежащее заземление и заземляющие соединения в соответствии с вашими местными кодами.

Сопутствующая проводка:

• Как подключить розетку GFCI? – Схемы электрических соединений GFCI
• Как подключить розетку AFCI? – Схемы электрических цепей AFCI

Подключение розетки к комбинированному выключателю и розетке

На этой схеме подключения встроенный выключатель в комбинированном устройстве управляет точкой освещения, тогда как розетка может использоваться для других нагрузок. Чтобы добавить дополнительную розетку к комбинированному устройству, просто соедините клеммы линии, нейтрали и заземления, как показано на рисунке ниже. Используйте тугие проволочные гайки для соединений кабелей и проводов.

Похожие сообщения:

• Как подключить комбинированный выключатель и розетку GFCI
• Как подключить комбинированный выключатель и розетку AFCI

Комбинированное устройство, в котором выключатель и розетка управляются разными источниками

На этой схеме подключения встроенный выключатель управляется отдельным источником (т. е. проводами от разных выключателей), а розетка подключена ко второму источнику. Для этого просто удалите отрывной ребро между линейными клеммами и подключите верхнюю клемму к первому источнику, а нижнюю линейную клемму ко второму источнику.

Нижняя нейтраль должна быть подключена к источнику двумя нейтральными проводами, а коммутационная нагрузка должна быть подключена к точке нагрузки, т. е. к вентилятору, лампочке и т. д. вашей существующей или новой комбинированной розетке с выключателем, то такой вид проводного соединения невозможен.

Похожие сообщения:

• Как подключить автоматический выключатель GFCI?
• Как подключить выключатель AFCI?

Электромонтаж комбинированного устройства, в котором встроенный переключатель управляет розеткой в ​​нем

В этом проводном соединении встроенный переключатель управляет розеткой в ​​корпусе комбинированного устройства. Чтобы выполнить эту проводку, просто удалите отрывной язычок между двумя горячими клеммами (горячая сторона). Теперь возьмите перемычку и соедините клемму нагрузки переключателя с нижней клеммой со стороны линии (как показано на рис. ниже). Наконец, подключите нейтральный и заземляющий провод, как показано на рис.

Таким образом, встроенный переключатель управляет операциями включения/выключения розетки в комбинированном устройстве. Обратите внимание, что если между двумя клеммами линии нет отрывного ребра, это соединение невозможно.

Подключение комбинированного выключателя и розетки с защитой GFCI

Как обсуждалось в предыдущем посте, любая розетка, выключатель и комбинированное устройство, подключенные к стороне нагрузки GFCI, защищены от замыканий на землю.

Как показано на следующей схеме подключения, комбинированный выключатель и розетка, обычная розетка и выключатель подключены к стороне нагрузки GFCI, следовательно, все они защищены GFCI.

Имейте в виду, что если мы подключим все эти розетки и выключатели к линейной стороне GFCI, они вообще не будут защищены GFCI.

Похожие сообщения: Как подключить 3-позиционный комбинированный выключатель и заземленную розетку?

Общая информация о электрических розетках:

Примечание. Мы использовали красный цвет для горячего, черный для нейтрального и зеленый для заземления только для иллюстрации. Следуйте цветовым кодам проводки в вашем регионе в соответствии с NEC, IEC и т. д.

• Используйте провода калибра 14 и 12 для автоматических выключателей на 15 и 20 А.
• 15A и 20A GFCI могут быть установлены только на автоматический выключатель 15-20A и 20A (не 15 и 30A) соответственно.
• Латунные винты должны быть подключены к горячему (линейному, токоведущему или фазному) проводу (черному, коричневому или красному).
• Серебряные винты должны быть подключены к нейтральному проводу (белому или синему)
• Зеленый винт должен быть подключен к заземлению / проводу заземления (зеленому/желтому или голому)
• Если на розетках нет винтов с цветовой маркировкой, обратитесь к руководству пользователя или обратитесь к лицензированному электрику.
• Нейтральный провод не требуется в розетках 240В.
• Если в розетке четыре штыря, то нужен нейтральный провод, и четыре провода от выключателя должны быть подключены к розетке, т.
