Пассивный регулятор тембра | Все своими руками

Как часто хочется нам выделить определенный спектр частот над всеми. Толи убрать бас, то немного украсить музыку обрезав верха, добавив глубокого баса. Да это все возможно при наличае эквалайзера в источнике звука, а если источник звука это обычный касетный магнитофон или скажем запись грам пластинок. В таком случае нам поможет регулятор тембров…

Но опять же стоит задуматься какой регулятор тембра поставить, выбор между активным, тоесть который питается от другого источника питания, то ли пасивный который просто перегибает частоты. Скажу что собрал не мало таких регуляторов как пасивных так и активных. Самыми лучшими считаю именно пасивные и на это много причин.

И так основные причины, почему стоит выбрать именно пасивный регулятор тембра:

Первая причина, это то что не надо мастерить отдельный блок питания. Особенно если активный регулятор тембра собран на ОУ и нужна запитка двух полярным блоком питания. А еще по питанию целая куча фильтров

Вторая немаловажная причин что пасивный регулятор практически не вносит помех в звук, как делают это активные, особенно на ОУ. Нет вы не думайте что я такой не любитель ОУ, просто поимел я с ними мороки из-за недоброкачественных производителей..

Третья причина — это экономичней собрать регулятор тембра как финансово, так объемно… Почему объемно, да потому что посмотрите на первые две причины, большая плата, большей блок питания а места ведь не всегда хватает…

Думаю пока этих причин вполне хватает поэтому выкладываю схему…

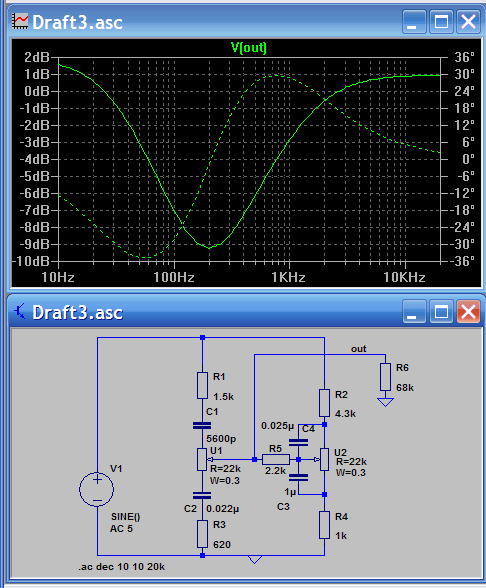

Схема пассивного регулятора тембра

Перечень используемых компонентов

C1 = 1нФ
C2 = 2,2нФ
C3 = 150нФ

R1,5,8 = 100к
R2 = 2,2к
R3 = 22к
R4 = 5,6к
R6 = 6,8к
R7 = 1к

Эту схему я срисовал со своих стареньких 25Вт колонок SVEN модель не помню… Но как работает регулятор вообще супер понравилось. Схема была испробована на одном проекте 2. 0, о котором я напишу позже. Gока скажу что схема работает с усилителем на TDA2030A и никаких проблем по качеству не возникло…

Для этой схемы была разведена плата 30*65мм специально под корпус, так что не ручаюсь что она подойдет к вам…

Печатная плата пассивного регулятора тембров

Скачать печатную плату
Пароль от архива jhg561bvlkm556
В общем что хотел написать написал, экспериментируйте и у вас все получится. Удачки в сборке…

Похожие материалы: Загрузка...

Универсальный ламповый предварительный усилитель на 6Н23П


В статье я попробовал передать некоторый опыт построения универсального предварительного усилителя на лампах.
Почему на лампах? Потому, что данная конструкция изначально предполагала совместную работу в составе лампового аудиокомплекса, в который помимо него должны войти два ламповых моноблока (однотактные, 6Э5П + ГУ-50).
Моноблоки пока еще не готовы, но при проведении испытательных прослушиваний был использован аналогичный по составу интегральный стереоусилитель, показавший совместно неплохие результаты.
В конечном итоге, все упирается в акустические системы. Чем выше их качество, тем меньшее надо вмешиваться в звуковой тракт.
Хорошо настроенный и правильно сделанный усилитель (не обязательно ламповый), совместно с добротной акустикой, не требует применения различного рода «улучшайзеров» и «оптимайзеров» (ИМХО). Это в идеале.
Ну, а что делать с нашими малогабаритными комнатами, ограниченными финансовыми средствами (у большинства, я думаю), когда все равно хочется не просто послушать любимую музыку, но и получить определенную дозу адреналина и прочувствовать драйв?

Содержание / Contents

Когда мой хороший друг, замечательный спортсмен, меломан и жизнелюб попросил соорудить ему предусилитель для домашнего стереокомплекса, то ТЗ (техническое задание, понимаешь) звучало следующим образом:
- чтоб обязательно ламповый;
- чтоб была тонкомпенсация, но в меру;
- чтоб НЧ и ВЧ можно было крутить «по полной»;
- чтоб завести на него не менее 4-х источников сигнала;
- чтоб регулировать громкость раздельно по каналам;
- чтоб можно было «поиграться» межблочным кабелем от преда к УМЗЧ;
- ну и чтоб дизайн «кирпичиком» (такой, понимаешь, компьютерный хай-тек), ну и лампы спрятать, а то кругом и так пыли полно.

Вот такие исходные параметры. Крутите, Шура, крутите! Опираясь на многочисленный опыт старших товарищей по ламповому цеху, было принято решение взять за основу известную схему уважаемого Анатолия Иосифовича Манакова (ака Гэгэн) и быстренько набросать макет.

Тут возникли некоторые вопросы. Дело в том, что с разными источниками сигнала (а то были и СД, в том числе выпушенные в прошлом веке, и ДВД, и ставшие классическими японские кассетные деки 70-х годов прошлого столетия, и даже выход с аудиокарты ПК) — каскад звучал по-разному.
С современными источниками сигнала все было хорошо, а вот с некоторыми заслуженными ветеранами многоуважаемых зарубежных фирм он был не совсем в согласии (дабы не обидеть любителей известных брендов и не бросить тень на заслуженных импортных производителей, называть их имена мы не будем). На слух отмечалась некоторая потеря динамического диапазона и зажатость общей аудиосцены.

После анализа ситуации, был сделан вывод о том, что не все выходные каскады источников сигнала, даже с низким выходным сопротивлением, способны работать на довольно сложную комплексную нагрузку, которую представляет из себя пассивный мостовой регулятор тембра Баксандала, особенно те, которые имеют изначально малый ток покоя, и, возможно, низкую нагрузочную способность.


Справедливости ради надо сказать, что номиналы переменных резисторов были уменьшены до 100к (по оригинальной схеме МАИ 200…220к), просто потому, что такие имелись в наличии.

Итак, нужен буферный каскад, с хорошей нагрузочной способностью, низким выходным сопротивлением, током покоя не менее 8-10 мА, обладающий хорошей импульсной характеристикой и низкими гармоническими искажениями. Лампу берем такую-же, как в исходной схеме, 6Н23П.
Несмотря на большое количество споров вокруг ее применения в аудиотехнике, считаю, что ее использование вполне оправдано во многих практических случаях, в том числе и в этом конкретно.

На лампах не экономим, учитывая ее дешевизну и доступность, на входе ставим повторитель Уайта, по одной лампе на вход каждого канала, на выход — усилитель напряжения, итого три двойных триода 6Н23П, недорого и сердито.

1) В отличие от обычного катодного повторителя с коэффициентом передачи около 0.7…0.8, здесь мы имеем уже 0.96 и возможность получить общий коэффициент передачи около 1. 0 (затухание в пассивном РТ компенсирует выходной каскад УН).

2) За счет наличия положительной ОС в повторителе Уайта, имеем пониженное выходное сопротивление по сравнению с простым катодным повторителем.

3) При «оптимизированной» величине положительной ОС получаем небольшой коэффициент гармоник и «живое» натуральное звучание.
Опять же, ничего нового не придумываем, все уже давно придумано и оптимизировано известными аудио-гуру, такими как Джон Бруски и его сподвижниками, повторившими неоднократно эту конструкцию.

Ну, а как быть с тонкомпенсацией? Тем более  в «меру»? Опять же обращаемся к классике, «Железный Шихман».
Этот рисунок можно обнаружить не на одном десятке отечественных и зарубежных сайтов.
Смотрим:

Этот регулятор громкости на резисторе с одним отводом решено поставить на вход после коммутатора. Вообще-то нагрузка тоже «не сахар», надо проверить, как она поведет себя после всего уже на опробованных источниках сигнала. Оказалось, что вполне прилично, поэтому заканчиваем макетирование, рисуем схему.

Итак на входе — четыре двойных геркона, китайского производства, типа TRR-2A-05-D-00 в корпусе DIP, с двумя группами контактов.

Они выбраны благодаря своей доступности и сравнительной дешевизне. Получаем, с одной стороны, надежный герметичный (т.е. не подверженный окислению) контакт, с другой стороны — малую мощность переключения, — всего 5 Вольт питания при 140-омной управляющей катушке.
То есть можно использовать выпрямленное напряжение накальной обмотки силового трансформатора для коммутации источников сигнала и индикации. Ну и что тоже немаловажно — всего один подводящий экранированный проводок, соединяющий коммутатор со входом предусилителя.

Далее идет тонкомпенсированный (в «меру») регулятор громкости на резисторе 50к с логарифмической зависимостью от угла поворота оси. Их в самой конструкции 2-е штуки, громкость, как и обещано, регулируем раздельно по каналам.

В принципе, я думаю, что сама схема в особых комментариях не нуждается. Хочу отметить, что реализованный на лампе 6Н23П повторитель Уайта способен работать на весьма низкоомную нагрузку, ну, например, головные телефоны сопротивлением 30 ом и даже меньше.

А сам пассивный темброблок Баксандала рассчитан по программе Е. А. Москатова. Программа очень удобна и функциональна, проста в использовании и позволяет получить быстрый результат в расчете величин резисторов и конденсаторов на основании имеющихся в наличии радиолюбителя потенциометров.

Заканчивая со схемой самого предусилителя, упомяну, что стоящий на выходе классический УН на той-же 6Н23П имеет ток покоя около 10 мА, выходное сопротивление порядка 2.5 кОм и позволяет настойчивым экспериментаторам и любителям не только покрутить разные ручки, но и подогнать под нужное звучание «заветный» компонент аудиотракта, поигравшись вволю с различными межблочными кабелями.

Использован силовой трансформатор ТАН-1 127/220-50.Анодное напряжение получено путем схемы удвоения и никаких характерных особенностей не имеет.
Напряжение накала стабилизировано, от него же запитаны герконы и цепи индикации включенного источника сигнала, а также цепь задержки включения высокого напряжения (приблизительно на 40 сек.

), собранная на регулируемом стабилитроне SR1, транзисторе Т2, реле RL1 (РЭС-48 паспорт РС 4.590.204, 6 Вольт, 42 ом) и времязадающих элементах R5C9. Для нормальной работы схемы задержки, конденсатор С9 должен быть с малым током утечки, здесь он составлен из двух, включенных параллельно танталовых электролитов еще советского производства. Диод D13 — разрядный, позволяет быстро восстановить работоспособность схемы задержки после выключения питания.

Вместо обычно используемого способа подачи «поднимающего» потенциала в цепь накала ламп от резистивного делителя напряжения (для защиты от пробоя накал-катод и устранения фона), здесь применен часто используемый за рубежом способ соединения шины накала после стабилизатора на землю, через высоковольтный конденсатор С11.

Обмотки трансформатора питания скоммутированы соответствующим образом, чтобы получить нужные напряжения и токи. У стандартного ТАН-1, две накальные обмотки по 6.3 вольта соединены параллельно (что несколько маловато, но что поделаешь), для получения рабочего напряжения накала (6.

1 в) использован транзистор (КТ819) с низким напряжением насыщения коллектор-эмиттер и коэффициентом усиления по току h31э около 80. На плате он установлен на небольшой радиатор, под который предусмотрены крепежные отверстия.

Переключатель-селектор входов можно использовать практически любой, ну, например, галетный. Он не влияет на прохождение звукового сигнала, а лишь коммутирует соответствующие катушки герконов и цепи индикации включения выбранного источника.
У меня под рукой оказался какой-то 2-х секционный импортный галетник, на 5-ть позиций, т. к. количество входов равно четырем, то 5-е пары контактов не используются.

Индикаторные светодиоды выбраны синего цвета, диаметром 3 мм и хорошо вписываются в «интерьер». На их месте могут работать практически любые светодиоды, в том числе и лампочки накаливания, — кому что нравится.

• полоса пропускания — весь звуковой диапазон;
• глубина регулировки тембра НЧ и ВЧ ±12.0 дБ;
• коэффициент искажений во всем диапазоне частот — около 0,3% (2-я гармоника) при входном напряжении 0.
25…2.0 в;
• общий коэффициент усиления (в среднем положении регуляторов тембра) — около 1.0.Конструкция корпуса заказана на одном из заводов и состоит из 7-ми деталей (не считая декоративной накладки на переднюю панель), изготовленных методом лазерной резки.

Детали из листовой стали толщиной 2 мм (передняя и задняя панели) и 1.5 мм — все остальные, с последующей покраской в черный матовый цвет. Декоративная накладка — из нержавейки толщиной 1 мм. Каждый вправе придумать свою собственную модель и воплотить ее в жизнь. Наверняка это выйдет дешевле.

«Кирпичик» получился похожим на этажерку — верхняя, нижняя и две боковых крышки, средняя панель, выполняющая основную несущую нагрузку, стянуты винтами в единый блок вместе с передней и задней панелью.


Регулятор громкости и регулятор тембра (на схеме выделены пунктирной линией) размещены на отдельной односторонней печатной плате:

установленной вертикально на 2-х 10 мм стойках —


с тыльной стороны передней панели:

Сами переменные резисторы имеют конструкцию под печатный монтаж —


Они устанавливаются с одной стороны печатной платы, все остальные элементы — с другой.

Плата коммутации с герконами:


размещена на задней стенке, вблизи входных RCA разъемов, также на 2-х 10 мм стойках, применяемых для крепления печатных плат.
Плата двусторонняя, с одной стороны — печатные дорожки, — с другой — экран с раззенкованными под ножки отверстиями.
Сами герконы — с двумя группами контактов, китайского происхождения (куда уж без них), как уже упоминалось типа TRR-2A-05-D-00 в корпусе DIP.

Кремниевые маломощные диоды, гасящие самоиндукцию, крепятся пайкой прямо к соответствующим ногам герконов. Обе платы закрыты сверху экраном также из фольгированного стеклотекстолита. Все они соединены с нулевой шиной.

Блок питания также собран на печатной плате установленной вертикально на средней полочке при помощи алюминиевого уголка, под ней смонтирован силовой трансформатор ТАН-1 127/220-50.

Стандартная силовая евророзетка с предохранителем внутри установлена внизу задней стенки. Сами лампы также размещены на средней полке и вся соответствующая им «обвязка» смонтирована объемным монтажом на ламповых панельках и вспомогательных монтажных лепестках, размещенных рядом с ними.

Соединения анодного питания и накалов ламп выполнены витыми медными парами одножильных проводов 5-й категории диаметром 0.53 мм, которыми прокладываются компьютерные сети. Их длина должна быть минимальна, по получившемуся конструктиву.

Экранированный кабель, соединяющий выход коммутатора со входом регулятора громкости — высокого качества марки FURUTECH. Соединение сигнальных цепей РГ и РТ с печатных плат на входные лампы выполнены экранированными проводами, используемыми для инсталляции аудиооборудования фирмы CLARION. Их длина также должна быть по возможности минимальной.

Все внутренности видны на фото:



Особых комментариев, я думаю, здесь не нужно. Нулевая жила сделана из медного провода 1.5 мм и соединена с корпусом в одной точке на задней стенке блока. Конденсаторы фильтра питания С3, С4, С13 и С14 смонтированы непосредственно на лепестках монтажных панелек вблизи ламп.
Все органы управления выведены наружу, в самом низу — выключатель питания, чуть выше — 4-х позиционный галетный переключатель для управления переключением герконов и индикатора селектора входов, 4-е синих индикаторных светодиода, далее раздельные регуляторы громкости и регуляторы НЧ и ВЧ.

Конструкция не содержит никаких супер аудиофильских деталей, все резисторы — типа МЛТ, рассчитанные на соответствующую мощность, конденсаторы — пленочные, типов К73-9, К73-11, К73-17, также на соответствующие напряжения.
Электролиты производства Тайвань, аналогичны нашим К50-35 на напряжение 400 в.

Транзисторы в блоке питания можно применять практически любые, подходящие по параметрам указанным на схеме, выбор их не критичен.
Диоды в анодном питании — любые фасты на 600 в и ток не менее 1 А, а в выпрямителе накала — можно применить любую диодную сборку на ток не менее 3 А и напряжение 50 в.
Дроссель на 0.5 мГн — от старого немецкого телефона, можно поставить любой другой или заменить его резистором величиной в сотню Ом (1 ватт).

Силовой трансформатор ТАН-1 также был выбран потому, что оказался в старых запасниках. Он закреплен на среднюю полочку через резиновый коврик и работает тихо, без гудения.

Для устранения ненужных вибраций и микрофонного эффекта, на днище блока приклеены четыре резиновых ножки от старого телефона при помощи двустороннего автомобильного скотча марки 3М.

Результаты порадовали. Учитывая ограниченность наших жилищных пространств, а главное — финансовых средств в приобретении (или самостоятельном изготовлении) хорошей акустики.
Данный агрегат довольно деликатно вмешивается в музыкальный материал и позволяет в существенной мере оживить звучание недорогих колонок.

В процессе прослушивания разнообразных музыкальных жанров на различных АС, в разных помещениях (квартирах), с разными усилителями (как ламповыми, так и транзисторными) и источниками сигнала, удавалось добиться вполне комфортного звучания всего тракта, выбрать уровень «мясистости» и «звонкости», — да простят меня профессионалы, в соответствии со своими слуховыми пристрастиями.

Справедливости ради надо сказать, что созданный девайс оказался в общем-то лишним звеном при совместной работе с ламповым SE УМЗЧ мощностью 2×7 ватт на лампах ГУ-50, собранным автором по мотивам схемы уважаемого МАИ, нагруженного на прекрасную, но, к сожалению, снятую с производства акустику DANTAX Opus.



При включении же его в указанный звуковой тракт, крутить ручки регулировок НЧ и ВЧ далее среднего положения не пришлось, поскольку на большой громкости возникала опасность получения экономического ущерба от тревожно вздрагивающей посуды в серванте, а также здоровью барабанных перепонок находящихся в комнате людей.Ниже привожу чертежи печатных плат с указанием установленных на них радиоэлементов.
Для самоделкиных-любителей, умелых рук мастеров и профессионалов, имеющих необходимый парк станков, привожу чертежи элементов конструкции корпуса. Может кому пригодится.
▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.

#26/01/2021 Камрад Олег (Sema69) прислал файл ПП в lay, автор неизвестен.
▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.

#09/02/2021 От Игоря (Datagor): перечертил ПП блока питания по картинке автора, устранил замеченные ошибки, сделал красиво 😉


▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте. 1. А. Манаков. Темброблок для лампового усилителя
2. The Morgan Jones Mini Tube Headphone Amplifier
3. А. Шихатов. Тонкомпенсированные регуляторы громкости
4. Е. Москатов. Программа для расчета темброблоков

Спасибо за внимание!

Камрад, рассмотри датагорские рекомендации

🌻 Купон до 1000₽ для новичка на Aliexpress

Никогда не затаривался у китайцев? Пришло время начать!
Камрад, регистрируйся на Али по нашей ссылке. Ты получишь скидочный купон на первый заказ. Не тяни, условия акции меняются.

🌼 Полезные и проверенные железяки, можно брать

Куплено и опробовано читателями или в лаборатории редакции.



Усилитель 6Э5П


Ламповый усилитель для компьютера.

Решил поделиться своей конструкцией лампового усилителя, который собрал для компьютера. В схеме ничего нового нет, стандартная схема, за основу взята схема Борисова из журнала «Радио» за 1976 год №3 стр. 52. Усилитель дома нагружен на колонки S-90 с сопротивлением 4 Ома. Номинальная мощность усилителя 1,5 — 2 вт, но этой мощности хватает вполне, чтобы раскачать колонки и озвучить комнату. Усилитель собран в стерео-варианте, на лампах 6Ф5П. Схемы обоих каналов одинаковые и поэтому приведена схема только одного канала.

Схема при правильной сборке не требует налаживания, работает сразу, и можно применять любые имеющиеся лампы, например 6Ф3П, 6Ф4П (выходная мощность в этом случае немного уменьшится), так же не комбинированные лампы 6П14П и во входной части 6Н1П, 6С1П, можно так же ставить пентоды в триодном включении — 6Ж3П, 6Ж5П. Естественно все эти замены с соблюдением цоколёвок ламп. За внешний вид простите, собрал из того, что было под рукой.

Все детали этого усилителя применяются готовые. В качестве выходных трансформаторов можно использовать распространённые ТВЗ-1-9, выходные трансформаторы от ламповых телевизоров, радиоприёмников. Я использовал трансы от телевизоров с маркировкой ИП4. 730.015, первичка которых содержит 3000 витков, вторичка 91. Правда я их немного переделал. Сердечник использовал тот же, сделал новые каркасы и просто разделил первичку на три части по 1000 витков. После намотки первой части первички, изменил направление намотки второй части, потом третью часть мотал в том же направлении, что и первую. Потом все части соединил последовательно. Вторичную обмотку по 91 витку проводом 0,35, мотал после каждой части первички. Потом все три вторичные обмотки соединил параллельно. Монтаж навесной. Это проще и лучше для звука.

Как я уже говорил, усилитель работает на 4-х омные колонки S-90 и для комнаты мощности усилителя хватает «за глаза», потому, что мощность 2 вт лампового усилителя и 2 вт транзисторного — совершенно разные вещи. Силовик установлен сверху и закрыт кожухом. Можно применить любой от лампового приёмника, мощностью 60-100 ватт и с напряжением анодной обмотки на холостом ходу 180 — 210 вольт, ну и 6,3 вольта накала. Выход звуковухи непосредственно подаётся на усилитель. Регулировки тембра я убрал, так как на компе есть эквалайзер, и он здесь без надобности. Внешний вид усилителя с задней стороны.

При прослушивании старых записей на этом усилителе, появилось совсем другое ощущение, стали различимы инструменты. которых раньше и не слышал, появилась прозрачность в звучании и от прослушивания музыки пропало утомление. Ламповый звук не надоедает в отличие от транзисторного. Конечно лучше использовать «бумажные» динамики, но и на компрессионных тоже чувствуется разница. Попробуйте собрать, не пожалеете.

Ламповые усилители, это неплохо. Добавим здравого смысла, часть4

Продолжение статьи по материалам электронной сети Интернет с размышлениями из «Записной книжки» Юрия Игнатенко и моими комментариями и поправками

Радиолампы. На первом этапе подхода к проекту нужно определиться с главным. Следует понять под какой
выходной трансформатор делается усилитель (под какую акустику). Отсюда легко понять и выбрать на каких лампах будет УМЗЧ. Следует учесть наличие и стоимость качественных панелек. На октальных или пальчиковых? И тип выходных ламп выбрать: 6П1П, 6П14П, 6П6С, 6П3С, 6П13С, 6П31С, Г807, 6П36С, 6П41С, 6П42С, 6П44С, 6П45С. На 6П43П усилитель делать нежелательно, легко в разогрев уходит. Лампы 6П15П, 6П18П также относительно низковольтные лампы. А усилитель повышенной эффективности раскрывает динамику, когда на аноде свыше 300 вольт. При этом на первичке ТВЗ можно получить больше амплитуду. В драйвере можно применить 6Ж1П, 6Н1П, 6Н2П, 6Н23П, 6Н8С, 6Н9С, 6Ж4, 6Ж8, 6Г2. Можно и 6Ж7, 6Г7, но у них колпак сверху, неудобно. Обычно делаю 6Н2П, 6П14П или 6Н9С, 6П6С. Следует помнить, что электронная лампа должна быть с надлежащего хранения, вакуум должен быть несомненно. Неприемлемо применять промоченные и промороженные 50-летние складские запасы. Мутное треснутое стекло, поврежденные болтающиеся цоколи, сколы и обломанные ноги, невнятный геттер — это признаки непригодности ламп.
Выходная лампа — это мощный усилительный элемент. Совершенно не важно какого она типа. Здесь предпочтения преимущественно эстетические или маркетинговые. Технически гораздо важнее, какой в наличии выходной трансформатор. Под него и следует подбирать подобающее усилительное звено. Важнейший вопрос заключается только в том, как привести режим использованной лампы в соответствие с её даташитом, здесь важно умение и квалификация. Исправные совдеповские лампы ничем не уступают импортным. Если обеспечен вакуум, то нет разницы, американский вакуум внутри или коммунистический. И количество золота и платины внутри лампы никак не влияет на звук, а определяет лишь ущерб для кошелька покупателя и утилизационную стоимость лампочек.

Мощность в классе А, которую может выдать любая лампа, приближенно считают так. Зная параметры выходного каскада Uа х Iа =21 Ватт делят на ТРИ= 7ватт. Лампа 6П3С держит 380 вольт 40-55мА. Чем больше U — тем лучше, прекрасно звучат. Для 6П3С — если анодное напряжение увеличить до 300-320вольт, то это будет вполне нормально. Ток катода нужно выставить 55мА подбором катодного резистора. Ничего с исправной лампой не случится. Следует лишь не превышать параметры, ведущие к покраснению анода. Лампа 6П3С нормально работает и при 350-400 вольт на аноде. Не раскаляется она при этом и работает годами в эстрадных усилителях. Рекомендуемое для 6П3С в двухтакте анодное напряжение должно быть никак не менее 350 вольт.

Примечание. Телезрителям следует помнить, что превышение допустимого анодного напряжения для электронной лампы сравнительно безопасно. А вот значительного превышения допустимого тока анода следует избегать. Евгений Бортник

Две лампы 6П3С не следует параллелить в однотакте. Идеально одинаковых ламп нет, поэтому одна лампа будет работать с большим Ку и с более существенным током, а вторая — станет причиной искажений. Для лампы 6П6С в режиме А, ток катода должен быть 50-57мА. Такой режим ставят хоть в однотакте, хоть в двухтакте. Лампа 6П7С близка к Г807, но с цоколем как у 6П3С и 6П9 отличная лампа. На одной лампе УНЧ максимум будет 2 Ватта. Усиление у этой лампы под 100, поэтому в схеме не нужна лампа предварительного усиления. Лампа 6П14П аналог EL84 — на аноде можно до 350 вольт и нормально будет. И мощность рассеивания на этой лампе можно превышать с коэффициентом 1,3 (проверено практически). Когда лампу вводят в режим допустимого повышенного напряжения, вот тогда и зазвучит усилитель. При анодном напряжении 250 вольт лампочка 6п14п звучать будет как «дохлик» и ее режим труднее согласовать со стандартным ТВЗ.

При первом включении усилителя, ток анода в 6П14П нужно установить сразу 45мА, а не ждать когда раскалится лампа а затем можно повышать. Полный режим А в 6П14П с хорошим звучанием достигается при токе катода 50-55мА. Причём режим А это и 42 мА и 50 мА и 55мА и 60мА. Но звучание всё улучшается и улучшается при увеличении тока через выходную лампу. Нужно поискать и найти практически компромисс в усилителе, между надёжностью работы выходных ламп и максимальным допустимым током. Правильный режим ищут практически. Специалистами давно уже найдены предельные режимы выходных ламп. Они не соответствуют даташитам, которые дают заводы. Их можно назвать компромиссными, на тонкой грани качество звука — надёжность. Если вас пугают подобные эксперименты, то заниматься ими не следует. Вам вполне достаточно собрать 2-4 ваттный усилитель на 60 ваттных лампах и 20 килограммовых трансформаторах и гордиться достигнутым результатом. Это ваш реальный потолок.

У ламп 6П31С, 6П13С анодное напряжение не менее 300 вольт, хотя лампы отличаются. Характеристики 6п13с существенно получше. При увеличении тока напряжение немного просядет на ТВЗ и на катодном резисторе. Однако при таком питании и качественных комплектующих опасаться нечего. Хорошо звучат эти лампы. Неудобством является верхнее расположение колпачка. Лампа 6П13С стоит всего 4 гривны, а раскачивается она очень легко и звук просто отличный.

Лампа Г807 высоковольтная и требует анодного напряжения 500 вольт. Следовательно, при 25 ваттах рассеиваемой мощности ток будет примерно 50мА. Практика показала, что можно без вреда повысить его до 70мА. И получить дополнительно 8-9 ватт полезной мощности. Однако здесь и ТВЗ нужен более качественный, конденсаторы фильтра нужны на 700-800 вольт. Г807 легко раскачивается одним триодом (6Н2П, 6Н9С). Лампы EL34 также требуют до 500-600 вольт. Лампа ГУ50 работает при напряжениях более 600-800 вольт на аноде, при токах катодов 50-60мА. Это не токовая лампа, а лампа с которой предпочтительны повышенные напряжения как и Г807.

ГУ17 — дрова, не рекомендую параллелить и вообще применять. Даже в спец аппаратуре постепенно признана неудачность её конструкции.

6П41С лампа токовая, поэтому многие теоретики считают, что анодное для неё должно быть низкое. Но есть для нее высоковольтные режимы УНЧ, в чем можно убедиться и на слух и по приборам. Лампа отлично раскрывается при 310 вольтах анодного и 70мА. ИМД уменьшается в 10 раз по сравнению с 250 вольтами анодного. При одной и той же выходной мощности 8 ватт. Допустима её работа и при 320-340вольт. Анодное напряжение 320 вольт, сетки также 320 вольт, и УЛ режим с током катода 70-80мА. Смещение при этом -50вольт. По бумажкам мощность, рассеиваемая на аноде у 6П41С всего 14 ватт. А двухтакт на 6П41С в классе А выдаёт 20 Вт. И рассеивает она например в однотакте в классе А при 340 вольт более 25 Вт. Размеры баллона позволяют такие режимы. При всех рассуждениях про допустиму перегрузку ламп следует помнить, что условия охлаждения стекла должны быть хорошими. А повышенные напряжения на анод подаются после прогрева катодов, путем предварительной подачи накального напряжения отдельным тумблером, либо с помощью применения автоматической задержки подачи анодного напряжения. Помните, повышенный износ ламп, а также преждевременное старение ламп происходят не столько по причине применения предельных эксплуатационых режимов. Частенько причиной их износа является отравление катодов, вследствие плохого прогрева или его запаздывания. А вот выход из строя происходит чаще при недопустимом импульсе напряжения при холодном катоде. Однако это большая редкость, поскольку исправные лампы вполне надёжны.

Вопрос. На одном из графиков по РР на 6П41с указан режим 350В*70 мА. При этом Р анода = 24,5 Вт. Вроде как многовато. Этот режим можете рекомендовать как рабочий или он только для исследований?

Ответ. Это проверенный рабочий режим исправной лампы. Несколько авторских усилителей уже работают с такими режимами у меломанов. На практике можно увеличить рассеиваемую мощность вплоть до покраснения анода, это будет 100мА и потом аккуратно уменьшить до 70мА. Отличный результат дает лучевой тетрод 6П44С, но для этого нужно не менее 270 вольт.

6П43П это токовая лампа для кадровой развёртки. Объективно слаба и работает при меньшем анодном напряжении и большем токе. Анодное напряжение не более 220 вольт. Повышение напряжения до 300 вольт, зачастую приводит к саморазогреву лампы. Для ограничения тока в катод нужно ставить резистор автосмещения 340-400 Ом. У этой лампы низкое внутреннее сопротивление и поэтому нужен нестандартный ТВЗ. Следует помнить, что эта лампа никак не заменяет 6П14П.

Лампы 6С33С, 6П42С, ГМ70 — это токовые лампы с большой входной ёмкостью. Для их раскачки, в дополнение к триоду (1/2 6Н9С), нужен катодный повторитель (второй каскад). Для 6С33С режим саморазогрева может быть бешенным, при превышении рассеиваемой мощности свыше 35-40 Вт. Защита анодов предохранителем в 0,5 ампера часто не спасает. 6С33С очень эффектная лампа, дающая прекрасный результат в триодном двухтакте. Но с ней нужно быть очень аккуратным, применяя автосмещение, последовательное смещение по А.Торресу или более сложные следящие схемы. Старания окупятся с лихвой, динамика двухтактных усилителей на 6С33С просто чудовищная, реален отбор в нагрузку 80-100Вт. Это как мощный Роллс Ройс на дороге в Урюпинске. Но можно ограничиться отбором от нее 10 Ватт в полной безопасности и снова гордиться собой.

Есть ощущение, что сдвоенные триоды 6Н5С, 6Н13С ещё никто не укротил. Это потому, что ВАХ у ламп в самом деле малопригодные. Крайне нелинейные они, а половинки ламп на практике несимметричны. Такие лампы больше пригодны для регуляторов напряжения. Для их применения из в ЛУМЗЧ нужны специальные меры автоматического балансирования половинок. Возможны проекты с применением их сдваивания. Выжимать из них предельные мощности всё же не рекомендуется, хотя мощный двухтакт соорудить вполне реально. Выглядят лампы 6Н13С очень не плохо!

Прямонакальные лампы типа 2А3 использовать не рекомендую. Если вы ещё не делали лаповые усилители, то просто остерегитесь. Лампу прямого накала и не так просто победить. Приемлемое качество УМЗЧ требует малого фона переменного тока. Ещё никто толком не поборол фон у прямо накала. Есть ощущение, что прямонакалы это блажь и тупиковая ветвь в усилителестроении. Сказкам, написанным в интернете не верьте, от этих лампочек очень легко заработать гемморой. Если бы прямонакальные лампы были лучше ламп косвенного накала с катодами, то производители нкогда бы не перешли на производство последних. Прямонакал был актуален лишь в век батарейного питания устройств. Прямонакальная лампа была проще в изготовлении, дешевле, с меньшим потреблением тока по накалу. Хотя прямонакал и уступает по всем параметрам косвенному накалу. Ответьте себе внятно на вопрос: Для чего такие муки? Чтобы получить на выходе прямонакала 2 дохленьких ватта при 5кОм нагрузки?

Вопрос. На каких лампах, октальных или пальчиковых, лучше собирать усилитель?

Ответ. Есть закономерная зависимость выходной мощности от размера анода. Больший по размеру анод лучше охлаждается. Ведь внутри колбы вакуум и охлаждение идёт только излучением тепла на стекло и далее через колбу в пространство. У мелких пальчиковых ламп максимальный размер баллона и анода имеет лампа 6П14П. А октальные и другие более габаритные стеклянные лампы имеют больший анод и позволяют в 1,5-2 раза превышать режимные параметры без перегрева и покраснения анода. Помните, что качественный усилитель можно сделать на любой лампе. Вначале разберитесь в темой выходного трансформатора. А далее ориентируйтесь на лампы выходные с током не менее 50мА. Хорошо 75мА 6П41С и отлично 100-140мА 6П36С, 6П45С. На самом первом этапе можно рекомендовать построение двухтакта на 6П3С. Это пожалуй самая удачная отечественная лампочка.

Вопрос. Раскачает ли пентод 6Э5П выходную лампу 6П43П?

Ответ. Если например раскачивать 6П36С, 6П45С тогда рекомендуется применять пентоды 6Ж8 или 6Ж4. Это потому, что хорошая раскачка нужна для тяжёлых ламп. А чтобы раскачать 6П43П достаточно хилого триода.

Вопрос. Можно ли параллелить 6П7С в однотакте? А сколько по мощности с них в однотакте можно снять без ущерба для качества?

Ответ. В однотакте параллельно лампы не следует ставить в принципе. Такой усилитель пришлось делать мне, заказчик так настоял и прислал лампы. Но нет ламп с одинаковыми ветвями ВАХ и одна лампа всегда будет опережать, а другая догонять. Ничего хорошего не получится. Для качественного высокоэффективного усилителя не подходит этот вариант. Нужно делать двухтактный усилитель, а не однотактный с параллельными лампами. Показательно, что в мире однотактные усилители серийно не выпускались. Коммерческие производители выпускали только двухтакты. В приёмниках, начиная с первого класса применяли уже двухтакт. В магнитофонах классом повыше использовали уже двухтакты. Однотакт пригоден для знакомства с ламповым звуком, дохлик одним словом, лишь бы играло. По законам развития и роста всё равно следует переход на двухтакт. Двухтакт 20-30 ватт выходной мощностью — другое дело. И звучит пристойно и динамический диапазон есть. А однотакт на 6П7С — 4 ватта в классе А. Это примерно как на Камазе с телегой, съедить за водкой в магазин Командор на соседней улице.

Вопрос. Скажите, лампа 6Н8С нормально раскачает EL34?

Ответ. EL34 раскачает любая лампа. 6Н2П, 6Н1П, 6Н23П, 6Н9С, 6Н8С в общем любая. И вообще любую лампу раскачают эти лампы. Не будем рассматривать огромные лампы типа ГМ70, ГМ100, хотя и их раскачивают 6Н8С и 6Н9С. Скользкое это понятие – “раскачать”. Для любой выходной лампы нужно напряжение для раскачки, а не мощность. А практически любая лампа выдаст напряжение 100-200 вольт, если запитать её от анодного напряжения 420 вольт. На лампе будет половина — 210 вольт, что не превышает параметры режима лампы. Есть определённый список распространённых ламп, вот на них и делают усилители. При этом не забывают важный факт. С лампочками 6Н8С или 6Н9С, усилитель будет работать уверенно, но нужно обязательно подобрать катодный резистор. Если CD проигрыватель даёт на выходе больше 1-го вольта, то безразлично какая лампа будет 6Н8С или 6Н9С. Бытует мнение, что 6Н8С даёт меньше искажения. Это не верно. У 6Н9С усиление в два раза больше и когда в корректной схеме её усиление делают таким же, как у 6Н8С, в этом случае КНИ у них одинаков.

Вопрос. Какой ток нужен 6Н2П в первом каскаде двухтактного усилителя?

Ответ. На катодном резисторе 6Н2П — 2,4 кОм должно быть 1,5 вольт. U делим на R в Омах. 1,5 вольт/2,4 кОм=0,625мА. В лампах предварительного усиления, можно и не заморачиваться точным вычислением катодного тока. Нужно подключить копмлекс Шмелёва и подобрать по минимуму КНИ резистор в катодной цепи. Это и будет оптимальный режим выбранной лампы в конкретном усилителе, при заданном анодном напряжении.

Вопрос. Фазоинверторы делают и на 6Н9С и на 6Н8С. А можете сказать, в чем разница? Какую лампу лучше применять?

Ответ. Какая разница 6Н8С или 6Н9С? Одинаково звучат разные лампы, если подобрать приемлемый режим в каждой, катодным резистором. 6Н8С меньше усиление в два раза, чем 6Н9С и всё. При проведении эксперимента вслепую, ни телезритель ни «аудиофил» не отличит звучание конкретной лампы. Никто не угадает, какая лампа звучит. Поразительно, что люди не понимают, что качественный вакуум одинаков и не имеет национальности.

Вопрос. Можно ли запараллелить два триода драйверной лампы 6Н9С?

Ответ. Не рекомендуется. Все схемы УНЧ либо другие устройства, состоят из RC-фильтров. У 6Н9С самая большая входная ёмкость Миллера. При параллельном включении она удваивается и составляет 300пф ( 0,0003мкф ). Например, в регуляторе громкости резистор 100кОм и уровень звука установлен на 1/3 громкости. Значит сопротивление участка регулятора громкости, включённое последовательно, составит 66 кОм. Подставив эти данные в калькулятор легко увидеть, что частоту на которой амплитуда сигнала составит 0,71 от сигнала низших частот. С 8кГц начнётся завал. Если имеем 50кОм регулятор и 1/3 громкости то на 16кГц завал будет 3dB. А если один триод 150пф, то завал в 3dB будет на 32кГц уже и это подходит. Поэтому ламповый УНЧ с полосой 30Гц — 30 кГц подходит понятию верного воспроизведения звука и звучит прозрачно.

Вопрос. Как влияет на мощность резистор в катоде выходной лампы?

Ответ. Резистор в катоде выходной лампы не влияет на выходную мощность усилителя. Так как по переменному току резистор зашунтирован электролитом 1000 мкФ. Для компенсации потери напряжения просто увеличивают анодное напряжение.

Вопрос. В одной из схем показано применение лампы 6П41С. Меня интересует внутреннее сопротивление в тетродном включении. Точнее, Ri известно. Мне нужно Ra, для типового режима включения. Совпадает ли оно с общепринятым расчётом Ra от Ri? А именно. Ri =12ком. По расчёту, Ra должно быть 1,5кОм, может чуть больше. А в режиме кадровой развёртки нагружена на 5кОм. Что будет более справедливым в УНЧ? От чего «плясать»?

Ответ. Ни от чего не плясать. Нет определённого значения К для анодной нагрузки и однозначной зависимости от внутреннего сопротивления. Одни авторы рекомендуют 1/5 от внутреннего брать, другие 1/8 от внутреннего при тетродном включении. Но всё это приблизительно. И если уж хочется точного значения и чтобы с минимальными искажениями играл усилитель, то К трансформации нужно подбирать практически. На счёт 6П41С информация не верна. Получается практически 2500вит и 62-65 вит вторичка для сопротивления 4 Ом. Как видно, под лампу 6П41С коэффициент получается как для ТВЗ1-9.

Вопрос. Сдаётся мне, что более 6 кОм для 6П41С как бы многовато не было. А 5 кОм, это паспортные данные. В кадровой развётке она нагружена на Ra (ТВК) 5кОм. Напряжения 230 анод, 170 вторая сетка. Опишите авторский режим подробнее. Ток анода, напряжение и ток второй сетки, смещение… Имею ввиду однотакт.

Ответ. Анодное напряжение 320 вольт сетки 320 вольт УЛ режим, ток катода 70-80 мА. Смещение -50вольт.

Вопрос. Как определить внутреннее сопротивление лампы?

Ответ. Можно рекомендовать ограничить применение данных внутреннего сопротивления лампы из справочника. Это значение годится для ориентировочного расчета. Реальную величину находят самостоятельно в конкретной схеме. Измеряя напряжение между анодом и катодом лампы, делят на ток в амперах (например 0,05А) и получают точное значение внутреннего сопротивления. Изменением потребляемого тока и питающего анодного напряжения можно изменять режим под свой ТВЗ. Внутреннее сопротивление лампы таким образом точно подгоняют для согласования с акустикой. Не следует гнаться за максимальным током через лампу. Медленно повышая ток и следят за КНИ и ИМД (поддерживая неизменным выходную мощность регулятором усиления). Как правило, КНИ будет уменьшаться и потом начнет увеличиваться. Минимум искажений и есть точка точного согласования с нагрузкой конкретной выбранной лампы с изначально примененным ТВЗ в авторской схеме.

Завершая раздел можно посветовать, делая усилители, постепенно, небольшими шагами повышать режимные характеристики по напряжению, доводя их до предельных паспортных значений и немного выше. Например 6П41С. Завод рекомендует рассеивать на аноде не более 14 ватт. У специалиста это вызовет улыбку. Достаточно посмотреть на баллон лампы и на её массивный анод. Разве она равнозначна лампам 6П14П, 6П43П для которых завод также рекомендует 14 ватт? Испытайте режим рассеивания 21-23 ватта мощности. И тогда лампа зазвучит и КНИ и ИМД уменьшатся в ТРИ раза. Так же и с 36, 44 и 45й. Кроме того, есть соображения и про лампы Б/У. В каждом усилителе лампы подбирают индивидуально. Иногда Б/У ставят не из бедности или экономии. Чаще лампы подбирают по КНИ и ИМД.

Примечание. Уважаемые телезрители, в двухтактные усилители с интенсивными режимами работы лампы, бывшие в употреблении баллоны ставить не следует. Это бессмысленно по простой причине, ведь использованные лампы уже истратили часть ресурса. Поэтому токи анодов б/у-ламп значительно меньше чем у новых, хотя характеристики безусловно ровнее. Рекомендация автора применять б/у-лампы относится к слабым однотактным схемам. А в отношении разброса параметров электронных ламп страхи несколько преувеличены, хотя общая мысль сформулирована верно. Утверждаю, что из коробки совдеп-ламп одного типа легко подобрать экземпляры с разбросом 5-10%. Даже не по двум, а по трём характеристикам. По соображениям здравого смысла, полагаю, что точнее 20% и не нужно. Вдумайтесь: разброс в 3-4 раза, это разброс в 300-400%. Для ламп такой разброс не свойственен вообще, это не транзисторы. Считаю такие сведения ошибочными. Евгений Бортник

Разброс параметров отдельных лампочек достигает 3-4 раз. И лампа Б/У нередко имеет гораздо меньший КНИ и ИМД. Ниже показана таблица подборки ламп 6П14П в один из усилителей в г.Саки. Видно при 4х ваттах выходной мощности ИМД может быть 1,73% и 8,3% Первую лампу приятно слушать, вторую слушать практически невозможно. При этом обе лампы вписываются в заводские характеристики. А характеристики эти гласят, что при 4х ваттах КНИ и ИМД не более 10%. Вот вам и весь сказ.

Примечание. После полуторогодового перерыва, после изложения статьи, у меня появились свежие достоверные сведения о качестве и характеристиках отечественных электровакуумных ламп. В указанном промежутке удалось найти время, чтобы промерить наиболее массовые партии ламп, хранимые в коробках среди моего хлама. В первую очередь проверены силовые выходные лампы. Это необходимо для того, чтобы сориентироваться на перспективу построения скелета одной эфективной схемы и одного унифицированного корпуса, чтобы соорудить сразу партию усилителей. Когда удалось скомплектовать выходные трансформаторы в пары и подобрать соответствующие лампочки, то оказалось, что во всех типах выходных каскадов есть возможность сделать штук по 10 мощных двухтактных усилителей с подобранными парами и четвёрками выходных ламп. Причём появились довольно интересные выходные триоды ФРГ. Лампы ЕС360 имеют ровные характеристики и большущие анодные токи. Значит можно построить несколько триодных двухтактов, ватт примерно по 30-40 по выходу. Кроме того, удалось исследовать большие партии однотипных сдвоенных совдеп-триодов. Поэтому, с некоторой уверенностью, результат полуторагодового труда мне придется изложить в форме экспертного заключения о характеристиках отечественных ламп.

Для подтверждения своих слов мне придётся выложить здесь измерительные таблицы с результатами измерения анодного тока и крутизны характеристик ламп, из которых даже дилетант легко сделает вывод, какие экземпляры лучше и почему. Для облегчения задачи в таблицах наиболее выгодные варианты выделены разными цветами. Красным цветом в таблице показаны экземпляры с идеальным совпадением.

Как видно из таблицы, только лампочки 52 и 64 имеют идентичные характеристики половинок. А речь идёт о партии двойных триодов 6Н14П в количестве более 150 штук. Синим, сереневым и зелёным цветами выделены лампы с очень хорошим совпадением, это тоже практически идеальные лампы. Остальные лампы имеют более существенное расхождение параметров. Однако главным выводом после всех измерений с полной и абсолютной уверенностью могу считать следующее:

БОЛЬШИНСТВО ОТЕЧЕСТВЕННЫХ ЛАМП ИМЕЮТ РАСХОЖДЕНИЯ ХАРАКТЕРИСТИК. РАЗЛИЧИЯ ПАРАМЕТРОВ НИЧУТЬ НЕ ФАТАЛЬНЫЕ. РАЗНИЦА ХАРАКТЕРИСТИК ЛАМП ВПОЛНЕ ПРИЕМЛЕМА ДЛЯ ИХ ПРИМЕНЕНИЯ БЕЗО ВСЯКОГО ПОДБОРА В НОРМАЛЬНОМ ЛАМПОВОМ УСИЛИТЕЛЕ, НЕ ПРЕТЕНДУЮЩЕМ НА ВЫСОКИЙ КЛАСС И ПОВЫШЕННУЮ ЭНЕРГОЭФФЕКТИВНОСТЬ. Для ламп различие характеристик 30-40% приемлемо. Это не транзисторы с расхождением в 200%. Очень важный вопрос: Какова степень влияния расхождения параметров на искажения сигнала? Достоверный и обоснованный ответ на этот вопрос весьма сложен, требует времени, а также строгой и методичной экспериментальной работы. Поэтому доказательствами я заниматься не стану, оставлю их фанатикам. А ВОТ РАЗГОВОРЫ ГУРУ ПРО КРУТИЗНУ И КАЧЕСТВО АВТОРСКИХ УСИЛИТЕЛЕЙ НА ФОРУМАХ — ЭТО БЛУДНЯК, ЕСЛИ НЕ ПОКАЗАНЫ ДОСТОВЕРНЫЕ СВЕДЕНИЯ О ТЩАТЕЛЬНОМ ПОДБОРЕ ТРАНСФОРМАТОРОВ И ЛАМП. Е.Бортник

Продолжение следует. Евгений Бортник, август 2020, Россия, Красноярск

Напряжения на усилитель подаются от лампового стабилизатора, накал также питается от стабилизированного источника. Эти стабилизаторы вносят значительный вклад в качество звучания усилителя в целом.

Еще одна вещь, о которой нельзя забывать -хорошее экранирование и механическая развязка блока питания от схемы предусилителя. Есть много способов выполнить данные требования, один из них -вынесение источника питания в отдельный корпус. В то же время, можно собрать всю схему на одном шасси, при условии тщательно проработанной "разводки" монтажа методом "от точки к точке". Это означает -максимально короткие проводники и экранирование ламп и малосигнальных цепей.

Не следует игнорировать важность механической жесткости конструкции и виброразвязки. Хороший предусилитель нельзя собрать, просто привинтив все к ящику из-под пива.

В поисках инженерных идей советую приглядеться к известным своим качеством конструкциям. Marantz 7C, MacIntosh C-22, и ранние предусилители Audio Research -хороший пример для подражания. При не шибко выдающейся (но приличной) разводке механика у этих предов на должной высоте. Есть простор для собственноручных усовершенствований в части укорочения сигнальных проводников до минимума. Длинные кабели между регуляторами и переключателями делают вышеупомянутые предусилители "шумными" и уязвимыми для эфирных наводок (я не великий фанат Marantz/Mac -хотя Вы и можете быть таковым! -J.C.).

Например, стиль Marantz с горизонтальной установкой ламп и размещением входных/выходных гнезд, регуляторов и перереключателей максимально близко к ламповым панелькам может быть одним из возможных решений.

Или -виброизолированный (шайбы из вспененного материала) лист меди, на котором спаян весь предусилитель, помещенный внутрь подходящего шасси. Короткие провода будут соединять усилитель с селектором, регуляторами уровня и разъемами. Блок питания постройте на отдельном шасси и присоедините к преду без разъемов.

Здесь просто даны примеры двух возможных решений.

Полный предусилитель "В стиле 7C", 2 мВ фоно / 250 мВ линейный вход

Любимый почти всеми, Marantz 7C установил планку уровня качества и музыкальности на новую высоту. По многим критериям он является первым из массовых "high-end" предусилителей на рынке. В наши дни большинство американских и японских производителей ламповой аудиотехники имитируют его с теми либо иными усовершенствованиями (не буду упоминать имен -эти пижоны из Калифорнии и так знают, кто они такие... -J.C.)

Прослушивание этой штуки и сегодня может вызвать потрясение -если не забыть о нескольких важных вещах.

Во-первых, нужно удалить регуляторы тембра и упростить коммутацию.

И во-вторых, нужно максимально укоротить сигнальные цепи. Цепи обратной связи не требуют большого внимания, как и общая компоновка.

Хотя с технической точки зрения это уже не 7С, прямое сходство очевидно.

Схема приводится как пример отлично работающей схемы предусилителя с обратной связью, топологии, доминирующей в американских ламповых конструкциях.

Той самой топологии, которая, отмечу, все еще пользуется большой популярностью во всем мире.

Как собрать ламповый усилитель - Door39.ru

Как собрать ламповый усилитель

Несмотря на то, что ламповая техника уже отошла в прошлое, такой вакуумный электронный прибор как лампа и по сей день остается одним из лучших для конструирования качественного усилителя звука. Существует множество схем ламповых усилителей, а как сделать некоторые из них своими руками с пошаговыми инструкциями и фото, рассмотрим детальнее в статье.

Плюсы и минусы усилителей на лампах

Истинные аудиофилы знают, что ламповый звук не идет ни в какое сравнение с тем, который выдают самые современные усилители на транзисторах и микросхемах. Качество такого звучания неоспоримо, поскольку только лампа способна выдать чистый, сбалансированный и натуральный звук с мягкими басами и прозрачными высокими частотами.

Основными положительными качествами усилителя являются:

  • превосходное качество звука;
  • красивый внешний вид;
  • длительный срок службы;
  • относительно простая конструкция;
  • надежность устройства;
  • устойчивость к температурным перегрузкам;
  • отсутствие шума, который присущ усилителям на полупроводниках;
  • устойчивость к кратковременным замыканиям под нагрузкой.
  • Но даже у такой техники есть свои минусы:

  • внушительные размеры и вес в отличие от устройств на транзисторах;
  • требуется время на прогрев ламп, как правило, около 5-7 минут;
  • высокое выходное сопротивление, что не позволяет подключить любую акустическую систему;
  • высокая потребляемая мощность и выделение тепла;
  • низкий КПД около 10%.
  • Как собрать ламповый усилитель своими руками

    Схемы усилителей на лампах, как и конструктивное исполнение, могут быть самыми разными. Для начинающих радиолюбителей предпочтение лучше отдавать более простым вариантам.

    Однотактный на 6П14П

    Для сборки усилителя не требуются какие-то дорогие и эксклюзивные детали.

    В представленной схеме на выходе используются две лампы, что позволяет повысить выходную мощность в 2 раза. В качестве выходной лампы можно использовать 6П14П, в предусилителе – 6Н2П.

    Для сборки понадобятся:

  • подходящий корпус;
  • выходной и силовой трансформатор;
  • элементы согласно схеме.
    1. Для сборки используем корпус, например, от системного блока. Располагаем в нем силовые элементы схемы, панельки для ламп.

    Схему собираем на плате и закрепляем ее к корпусу. Вентилятор в корпусе можно оставить. Таким образом, при долговременной работе усилителя лампы перегреваться не будут.

    Чтобы сделать щадящий режим включения ламп, собираем такую схему. В результате анодное напряжение будет подаваться с задержкой в 40 секунд.

    При правильном монтаже самодельный усилитель начинает работать практически сразу, при этом нужно проверить ток в контрольных точках.

    Подробнее об усилителе на 6П14П можно узнать из видео.

    Классический двухтактный

    Чтобы собрать усилитель с выходной мощностью около 20 Вт, можно воспользоваться предложенной схемой. Выходной каскад выполнен на 6П43П.

    В качестве силового трансформатора подойдет ТС180-2 от лампового телевизора. Трансформаторы для выхода подойдут типа ТН.

    В качестве основы устройства можно использовать лист дюраля размером 200*160 и толщиной 4 мм.

    На нем крепятся практически все детали усилителя, а сам монтаж выполняется навесным способом. Каркас изделия можно окрасить в белый цвет, который выглядит более привлекательно, в отличие от привычного черного. По углам пластины крепятся стойки из полированного дюраля, которые служат ножками.

    Силовой и выходные трансформаторы для снижения наводок закрывают жестяными экранами

    Чтобы сэкономить место, дроссель по питанию можно убрать, спаяв обычный П-фильтр. Его можно собрать на двух конденсаторах по 300 мкФ и резисторе 100 Ом 15 Вт.

    Гитарный усилитель

    Любители игры на гитаре нередко находятся в поиске качественного звука, подбирая оптимальный вариант лампового усилителя для самостоятельного изготовления.

    Одну их схем для гитары можно собрать на четырех лампах.

    Для конструирования нужно подготовить:

  • силовой трансформатор ТПП 245-127/220-50;
  • подходящий выходной трансформатор;
  • лампы 6П14П или 6П43П, а также 6Н2П;
  • старый корпус либо материал для его изготовления;
  • соединительные провода;
  • радиоэлементы по схеме;
  • кусок фольгированного текстолита или гетинакса.
    1. Для изготовления шасси используем подходящий корпус. Если есть листы дюраля либо металла, можно изготовить его самостоятельно.

    Плату питания выполняем на текстолите.

    Сверлим в корпусе отверстия для панелек ламп, после чего выполняем монтаж схемы. Он может быть навесным либо на печатной плате.

      Провода накала скручиваем в тугую косичку, а общие проводники сводим в одну точку.

      После сборки усилителя должен получиться такой вид устройства.

      Для наушников

      Такой усилитель можно порекомендовать для начинающих, что обусловлено простотой конструкции.

      Сборка будет осуществляться по схеме с бестрансформаторным выходом на 6Н6П.

      Для рассматриваемого усилителя следует использовать высокоомные наушники с сопротивлением каждого динамика по 600 Ом.

      Чтобы устранить пульсации анодного напряжение в схеме применяется дроссель на 5 Гн. Для создания шасси желательно использовать металл.

      При сборке усилителя силовой трансформатор следует располагать сверху, чтобы избежать наводок на выходные цепи.

      Монтаж схемы осуществляется навесным способом, что позволят свести к минимуму количество проводов.

      В качестве минусовой шины следует задействовать толстый медный провод.

      Провода накала можно соединить параллельно, чтобы не подводить к каждой панельке по отдельности.

      Если есть желание, схему можно дополнить индикатором уровня сигнала.

      После сборки усилитель требуется настроить. Процедура сводится к регулировке подстроечных резисторов по катоду, обеспечивая минимальный коэффициент нелинейных искажений. Сигнал можно контролировать по спектроанализатору.

      HI-END усилитель

      Любители наивысшего качества звука также могут собрать усилитель на лампах.

      Схематическое исполнение может быть разным.

      Для изготовления удобно использовать корпус от старого усилителя.

      При конструировании внимательно разносят все элементы коммутации.

      Затем располагают лампочки непосредственно сверху корпуса, размечают места их установки, монтируют панельки, закрепляют трансформаторы.

      Как и в предыдущих конструкциях, выполняют навесной монтаж максимально аккуратно.

      Усилитель после сборки работает практически сразу. Если есть соответствующие навыки, можно замерить режимы, в которых работают лампы и подобрать резисторы в катодах. Однако и без этих действий прибор будет работать на отлично. Главное, избежать ошибок в процессе монтажа.

      Обладая начальными знаниями в области радиоэлектроники, собрать ламповый усилитель своими руками по предложенным схемам сможет каждый, а как сделать устройство помогут пошаговые инструкции с фото-примерами. Сконструировать действительно качественный усилитель можно даже из доступных деталей, а его звучание будет несравнимым даже со многими современными устройствами.

      Источник:
      http://labuda.blog/703424.html

      Ламповый усилитель звука своими руками

      Этот ламповый усилитель спроектирован и построен с нуля. Это очень длинный проект, и он потребовал много времени и терпения от автора данного проекта. Разберем все плюсы и минусы этой самоделки вместе с автором.

      ВАЖНО! Это устройство имеет смертельное напряжение внутри. Если вы не знаете о высоких напряжениях и электронике, то не желательно повторять эту самоделку. Иначе вы делаете это на свой страх и риск! Не рекомендуется копаться в устройстве с электронными лампами, пока он включен!

      Шаг первый: Сама идея

      В ящике, в доме бабушки и дедушки, было найдено несколько старых ламп. Было принято решение сделать на их базе усилитель низкой частоты. Другие полупроводники в данной самоделке не использовались принципиально. Пришлось провести исследование, чтобы выяснить, как работают эти ламповые усилители.

      Шаг второй: Схема и компоненты

      Разработка схемы, была, вероятно, самой сложной частью этого проекта. Сначала был написан список трубок, которые имелись в наличии, а затем уже, на их основе, нарисована принципиальная схема проекта. Был спроектирован стереофонический усилитель двухтактного типа с регуляторами тембра, входами фоно и aux и некоторыми VU-метрами. Требовались лампы EL84 с, и для других этапов было решено использовать простые двойные триоды. Лампы быстро закончились и пришлось заказывать новые.

      Затем пришло время очередной трудности: выходной трансформатор. Дешевый трансформатор оказалось не легко найти. Но после небольшого поиска, в конечном итоге трансформатор нашелся на одной популярной доске объявлений. Трансформатор обозначен, как NASS II-12 на схеме. «NASS» означает «Not A Single Semiconductor», II означает двухтактный и имеет в общей сложности 12 ножек.

      Шаг третий: Первый тест

      Хаос на столе выше, — это сборка компонентов в воздухе.
      Здесь использовано два обычных силовых трансформатора последовательно в качестве выходного трансформатора, просто чтобы проверить, все ли работает. Казалось, все в порядке, и теперь пришло время найти силовой трансформатор. В наличии лежал старый трансформатор и автором была предпринята попытка накрутить трансформатор самому. Однако после разборки, перемотки и тестирования, пришлось, отказался от идеи . Поэтому был взят один трансформатор от старого радио, думая, что все будет в порядке. Но это не так. Но об этом позже.

      Шаг четвертый: Корпус изделия









      Материалом для корпуса должен был быть алюминий. Передняя, верхняя и задняя пластина из матового алюминия. Стороны, из какой-нибудь твердой древесины. К сожалению, автору пришлось отказаться от алюминиевой верхней крышки, потому что ресурсы были ограничены. Передняя и задняя часть были сделаны из трехслойного материала (два листа алюминия и один пластик между ними). Для верхней крышки требовался прочный и долговечный материал, потому что он должен был выдерживать тепло, выделяемое лампами, и выдерживать вес основного трансформатора. Поэтому решение было в пользу текстолита. Этот материал имеет коричневатый цвет, он относительно прочный и с ним легко работать.

      Важно! Необходимо электрически экранировать весь корпус и подключить его к земле только в одной точке, чтобы избежать контуров заземления. В этом случае был использован аэрозольный клей и тонкий алюминиевый радиатор.

      Передняя и задняя панели были спроектированы в SolidWorks, чтобы посмотреть, как выглядит усилитель. После этого был использован сверлильный станок, чтобы сделать необходимые отверстия для разъемов, предохранителей, переключателей, потенциометров и измерителей уровня громкости. Для хорошей отделки поверхности использована мелкозернистая наждачная бумага. После этого использовалась трансферная фольга для печати этикеток, которая была покрыта слоем блестящего и прозрачного покрытия, чтобы предотвратить стирание букв со временем.

      Сначала верхняя панель была установлена для пробной посадки, а затем высверлены необходимые отверстия.

      Шаг пятый: Проводка усилителя



      Чтобы верхняя панель выдержала трансформаторы, конструкция была усилена листовым металлом. После этого была начата разводка проводки. Это самая трудоемкая процедура. Сначала крепятся болты к трансформаторам и патрубкам, а затем паяются необходимые компоненты. Модуль управления тоном нуждался в дополнительном экранировании, потому что он улавливал шумы из окружающей среды. Поэтому он был установлен в металлическую коробку.

      Шаг шестой: Финальная сборка, проблемы и спецификации




      Таким образом, всё было собрано. После теста выяснилось, что у главного силового трансформатора появились проблемы с очень высоким током, он сильно нагревался. Примерно через 30 минут он достигал температуры свыше 90 C. Это было выше его оптимальной рабочей температуры. Даже после установки небольшого вентилятора внутри корпуса, снизить температуру не получилось. Поэтому пришлось установить еще один 6,3В трансформатор внутри корпуса. Это решило проблему высокой температуры основного трансформатора.

      Другой проблемой был очень высокий уровень шума. Вероятно, это связано с контурами заземления, которые случайно были оставлены в цепи.
      Поэтому неминуема модернизация данного усилителя.

      В конце концов, несмотря на небольшие недостатки этого усилителя, по словам автора, он звучит превосходно!

      Этот усилитель может выдавать среднеквадратичное значение 15 Вт на канал без каких-либо заметных искажений. Он потребляет около 10-15 Вт от сети при работе на холостом ходу и около 100 Вт при работающих на полную мощность, трансформаторах.
      Источник (Source)

      Источник:
      http://usamodelkina.ru/13353-lampovyj-usilitel-zvuka-svoimi-rukami.html

      Торопкин М.В. Андреев Д.А. Как создать ламповый усилитель своими руками

      Книга «Как создать ламповый усилитель своими руками» поможет читателю собрать свой первый Hi-Fi ламповый усилитель. Начальные главы являются современным справочником по электронным лампам, применяемым в аппаратуре высококачественного звукоусиления. Это подробное руководство по конструированию усилительных каскадов, сопровождаемое обзором наиболее интересных схемотехнических решений.

      Тем, кто решил приобрести готовый усилитель или сравнить характеристики моделей заводского изготовления, будет интересен обзор рынка ламповых Hi-Fi усилителей. Материал поможет сделать правильный выбор при покупке. А «Обзор ресурсов Интернет по ламповой Hi-Fi усилительной технике» позволит существенно расширить кругозор читателей в области ламповой схемотехники и помочь в поиске специальной информации в сети Интернет.
      Книга предназначена для широкого круга радиолюбителей, любителей качественного звука.

      Глава 1. Основы схемотехники ламповых усилительных каскадов
      Глава 2. Схемотехника усилителей на отечественных лампах
      Глава 3. Схемотехника усилителей на зарубежных лампах
      Глава 4. Секреты аудиотехники
      Глава 5. Собираем ламповые усилители своими руками
      Глава 6. обзор рынка ламповых Hi-Fi усилителей
      Глава 7. обзор ресурсов интернет по ламповой Hi-Fi усилительной технике
      Глава 8. Полезные методики расчета ламповых усилителей

      Приложение 1.
      Трансформатор выходной SE 3,5К / 8,0 и 16,0 Ом
      для использования с лампами 6ЕА7 , 6С4С

      Приложение 2.
      Трансформатор выходной SE 3,5К / 8,0 и 16,0 Ом
      для использования с лампами 6С4С, 2А3 и их аналогами

      Приложение 3.
      Трансформатор выходной SE 7К / 8,0 Ом для использования
      с лампой ГМ-70 (возможно использование с лампой 300В)

      Приложение 4.
      Трансформатор выходной SE 5К / 4,0 Ом для использования
      с лампой ГУ-50-(возможно использование с лампами 300B и SV572-10)

      Приложение 5.
      Трансформатор выходной SE 3,7К / 4,0 и 8,0 Ом для использования
      с лампой 6Ф3П в триодном включении (возможно использование
      с лампами 6Ф5П, 6П14П — обе в триодном включении)

      Приложение 6.
      Трансформатор выходной SE 4К / 8,0 и 16,0 Ом для использования
      с лампой EL156 (возможно использование с лампой 300В)

      Приложение 7.
      Трансформатор выходной SE 1К/ 8 Ом для использования
      с лампой 6С41C (возможно использование с двумя лампами 6С19П,
      соединенными параллельно)

      Приложение 8.
      Трансформатор выходной SE 5К/ 8 и 16 Ом для использования
      с лампами 6Э5П или 6П14П — обе в триодном включении,
      а также с УО-186, 6С4С и ее аналогами

      Приложение 9.
      Трансформатор ТВЗ SE 5 кОм (3,67 кОм; 2,55 кОм)/ 4,0 и 8,0 Ом
      для использования с лампой 300В

      Название: Как создать ламповый усилитель своими руками
      Авторы: Торопкин М. В. Андреев Д. А.
      Год: 2012
      Издательство: НиТ
      Страниц: 288
      Язык: Русский
      Формат: PDF
      Качество: отличное
      Размер: 10.3 mb

      Скачать Как создать ламповый усилитель своими руками

      Источник:
      http://radiohata.ru/audio/1214-tube-amplifier.html

      Ламповые УНЧ

      Схемы ламповых усилителей мощности в представленных авторами статьях (см. перечень литературы) отличаются оригинальностью, продуманностью и хорошими параметрами. Вот и в этой статье предложен несложный 50-ваттный УМЗЧ, в котором можно применить готовые выходной и унифицированный сетевой .

      Схема самодельного стереофонического усилителя мощности низкой частоты, собранного на лампе 6Н23П и двух 6П14П. Зарубежные аналоги этих ламп — ECC88 и EL84. Предлагаемый ламповый УНЧ имеет следующие характеристики: Диапазон воспроизводимых частот — от 20Гц до 80кГц; Выходная мощность в триодном режиме — 2 х 2,75Вт; Выходная мощность в пентодном режиме — 2 х 4,5Вт.

      Добрый день, уважаемые радиолюбители. Как известно, история развивается по спирали, и история развития аудиотехники в этом не исключение. Если взглянуть на рынок усилителей воспроизведения, то можно заметить, что в последние несколько лет вновь произошла реинкарнация ламповых усилителей, а некоторые производители возобновили производство радиолам. Сегодня мы хотели бы предложить вам конструкцию несложного лампового усилителя, предназначенного .

      В статье описана конструкция однокаскадного лампового УМЗЧ небольшой мощности, используемого автором совместно с АС, построенной на основе широкополосных головок повышенной чувствительности. В усилителе применено параллельное включение двух пентодов 6П9, отличающихся высоким усилением. Это и позволило получить выходную мощность до 4 Вт при работе с источником сигнала, обеспечивающим напряжение сигнала до 1,5. 2 В, т. е. от любого проигрывателя компакт-дисков или смартфона .

      Эта статья предназначена для любителей винила, имеющих хотя бы начальные знания по радиотехнике и умеющих держать паяльник в руках. Несмотря на обилие цифровых источников звука, у многих из нас сохранилась большая коллекция виниловых пластинок. Более того, качество звучания прилично записанной .

      Принципиальная схема самодельного лампового усилителя мощности на 6Н8С и 6П3С, в котором использованы фабричные трансформаторы типа ТПП-258-127/220-50. Автор рассказывает как он изготовил усилитель и какие изменения вносил в схему УМЗЧ, также предоставлены фото разобранного и готового устройства.

      Двухтактный выходной каскад стереоусилителя отличается использованием в цепи катодов общего генератора тока на микросхеме, благодаря которому и обеспечивается парафазное управление пентодами 6П14П. Выбором коэффициента трансформации сопротивления нагрузки можно в некоторой степени изменять .

      Усилитель мощности ЗЧ, схема которого показана на рисунке выполнен на лампах от старых черно-белых телевизоров или радиол. Это предварительный усилитель с фазоинвертором на двойном триоде 6Н2П и двухтактный выходной каскада на двух лампах 6П14П. Использование таких старых компонентов, часто .

      Всем ценителям лампового звука выношу на суд свою конструкцию лампово полупроводникового усилителя. Источником для творчества послужили залежи германиевых транзисторов, пролежавших в коробке и успешно позабытыми хороший десяток лет. Наверное немногим известен тот факт,что именно германий дает звучание максимально приближенное к ламповому.

      Предлагаю хорошо отработанную схему унч на 6п45с, с пятиполосным темброблоком. Усилитель выполнен по классической однотактной схеме.за основу была взята схема А.Манакова. В описании работы схема ненуждается. В процессе сборки и наладки были изменены некоторые номиналы резисторов.в процессе.

      Источник:
      http://radiostorage.net/7-usiliteli-na-lampah/

      ВТОРАЯ ЖИЗНЬ СТАРОГО РАДИО

      Добро пожаловать на наш новый форум

      ЛАМПОВЫЙ УСИЛИТЕЛЬ делаем сами

      Модератор: Gnat

    • Перейти на страницу:

    ЛАМПОВЫЙ УСИЛИТЕЛЬ делаем сами

    Сообщение Gnat » Вт май 08, 2012 8:46 pm

    Открываю тему как самому сделать полностью хороший УНЧ ламповый для себя.Как измерить его характеристики отстроить.Начнём с однотакта в процессе изучим измерения на компе. Потому что без спектро анализатора невозможно увидеть характеристики.Очень мало у кого есть аналоговые приборы Генератор НЧ,Измеритель КНИ,Измеритель выхода,но есть у всех компьютеры. Вот его и задействуем. Пока идёт подготовка,скачайте вот этот комплекс измерительный.
    http://shmelyoff.narod.ru/
    Описание работы со СПЕКТРОАНАЛИЗАТОРОМ
    http://rghost.ru/54003473
    Без регистрации и проплаты ДЕМО режим.работает 15 секунд потом опять нужно жать кнопку ПУСК.
    Либо вот так и будет нормально работать часами
    Для запуска
    Качаем образ виртуального диска (10 mb) Discrete_Acoustics_Lab.vhd https://yadi.sk/d/DfokKmB2yJVsm
    и монтируем его в систему через винду или Winmount/Deamon Tools
    запускаем зарегистрированную программу с него.
    Для создания виртуального диска может программа понадобится.http://investxp.ru/blogs/spiker20/winmo . -portable/
    Попытайтесь запустить на своём компе,попытайтесь понять,как двигаются шкалы,как читается меню. как работает осциллограф,как Селективный вольтметр и спектро анализатор работают. Для этого вам нужно будет изготовить или если есть заводские ,два шнура с джеками.На вход ЛИНЕ. и выход.
    И НИ КАКОГО АУДИОФИЛЬСКОГО ТРЁПА И АУДИОДЕБИЛОВ СЛУХАЧЕЙ В ДАННОЙ ТЕМЕ БЫТЬ НЕ ДОЛЖНО, НЕТ НИ КАКОЙ ЭЗОТЕРИКИ И ЧЕГО ТО НЕИЗВЕДАННОГО ЧЕГО НЕЛЬЗЯ БЫ БЫЛО ИЗМЕРИТЬ . Всё поддаётся объяснению с точки зрения физических законов.

    Тема разбухла до 600 страниц из них более 100 страниц удалил как флуд не относящийся к усилителю. Уже невозможно что либо найти нужное в теме,тем более слетал сервер и многие картинки исчезли. Поэтому здесь в первом сообщении выложу основное что необходимо при построении усилителя.Уже разбухла тема до 1500 страниц на 1 января 2018 года .

    1) Шасси желательно железное. Детали ,лампы ,трасы желательно располагать так как схема нарисована. Вход впереди возле регулятора громкости,регулятор возле первой лампы,дальше выходные лампы,потом БП и ТВЗ и выходные клеммы. Это избавит вас от головной боли после запуска усилителя. Усилитель не возбудится и не будет фона.
    Если есть возможность,БП с силовым трансформатором размещайте вверху а ТВЗ внизу в подвале. Шасси железное будет экраном между ними и не будет наводок магнитного поля с ТС на ТВЗ и в динамиках будет тишина в паузе а не фон 50 Гц. С которым замучаетесь бороться.

    2) Основные схемы. Их не так много и они придуманы в начале прошлого века ,в расцвет ламповой техники и ничего нового изобрести нельзя и не нужно._По этим основным схемам выпускались десятилетия все усилители фирмами всего мира.

    3) Одно тактный усилитель на выходе одна лампа. Усилитель без ОООС поэтому имеет повышенный КНИ и ИМД и имеет повышенное выходное сопротивление,что не есть хорошо.

    _____________

    Вводим ОООС с выходной обмотки ТВЗ в катод первой лампы. При этом все каскады усилителя охвачены ООС и ТВЗ в том числе,что способствует уменьшению КНИ и ИМД до 10 раз и улучшает АЧХ

    Миф о хорошем звучании усилителя лампового однотактного на ТРИОДЕ на выходе и без ОООС кочует по сайтам уж 15 лет. Это заблуждение!! Триод охвачен внутренней ООС и поэтому прощает ошибки в выборе рабочих точек. Позволяет собрать усилитель и сапожнику и пирожнику без настройки. Но полностью проигрывает усилителю на пентоде или на лучевом тетроде,если эти усилители настроены по приборам. А откуда у сапожника и пирожника приборы и откуда он может знать как настраивать усилитель,вот и клепают они эти усилители на триодах,ДОХЛИКИ как я их называю,потому что триодный усилитель имеет в два — три раза меньшую мощность при применении одной и той же лампы на выходе (например КТ88 или 6П3С включенной триодом или лучевым тетродом)
    шшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшш
    Теперь двух тактная схема. Это основная схема высоко качественных усилителей. Уделом одно тактных усилителей было применение их в приёмниках и телевизорах до 2го класса из за низкого качества воспроизведения звука одно тактными усилителями. Все усилители выпускаемые в мире фирмами,делались только двух тактными и только на пентодах и лучевых тетродах на выходе. Ставить можно любые лампы,схема неизменна .Хоть для 6П14П маленькой,хоть для ГУ50 или КТ88. И любой усилитель требует настройки после того как вы его изготовите. Настраиваем по Спектроанализатору подбирая рабочие токи ламп по наименьшему КНИ и ИМД , именно этих ламп,стоящих в этом усилителе,нумеруем их,что б вынув не попутать,когда опять ставить будете. ЧЕМ БОЛЬШЕ ТОК ВЫХОДНЫХ ЛАМП — ТЕМ МЕНЬШЕ ИСКАЖЕНИЯ,ВЫСТАВЛЯЕМ ВСЕГДА МАКСИМАЛЬНЫЙ ТОК ВЫХОДНЫХ ЛАМП, ДО НАЧАЛА ПОКРАСНЕНИЯ АНОДОВ В ТЕМНОТЕ И НАЗАД ОТКАТЫВАЕМСЯ ПО ТОКУ НА 10-15%.При замене лампы опять настройка. Ведь для себя делаете. Ни один фирменный конвейерный усилитель не настроен,особенно если он на печатной плате смонтирован. Ни кто не будет ковырять печатную плату и подбирать номинал резистора,настраивая на наилучшее звучание и параметры. Примерно посчитали какие надо ставить резисторы и гонят усилители! Для себя любимого настраивайте усилители,порою день два можете затратить на настройку,но за то зазвучит на полную катушку усилитель ваш. Для этого есть у нас тема ИЗМЕРЕНИЯ.Измеряя параметры можем сравнивать и добиваться наименьших искажений. Вот смотрите поменяли всего лишь напряжение на экранных сетках выходных ламп и видим как изменились КНИ и ИМД.


    ЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖЖ

    УСИЛИТЕЛИ ДВУХТАКТНЫЕ



    шшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшш
    Это скачайте, Основное из темы собрано.
    http://rghost.ru/54505126
    шшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшш
    КВОД-2 ИКОНА Аудиофилов описание http://www.keith-snook.info/quad-ii-val . ifier.html

    шшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшш
    Это полные рабочие схемы двухтактного усилителя. Ставим на выходе любые лампы. Строчные мощные 6П36С,6П45С,6П41С,6П44С , Г807 получаем усилитель 35-55 ватт , всё зависит от величины анодного напряжения. Или ставим 6П1П,6П14П,6П6С,6П3С, получаем усилитель 10-14 ватт. Усилители в классе А работают. ТВЗ данные в теме ТРАНСФОРМАТОРЫ 1я страница.Для двухтакта моноблока на 6П41С применяется ТС90 ТОР зд. ТОРЭЛ .
    ОТРАБОТАННАЯ СХЕМА МОНОБЛОКА , ВВЕДЕНИЕМ ПОС МЫ МОЖЕМ ДО нуля Ом ПОНИЗИТЬ ВЫХОДНОЕ СОПРОТИВЛЕНИЕ УНЧ.



    шшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшш

    Для двухтакта МОНОБЛОКА на ГУ50 по одной лампе в плече, для каждого моноблока ТС нужен 150-180 ватт железо мощностью , моточные данные 220вольт вторичка анодная на ток 0,4а / Смещение 40 вольт 0,03А/ 6,5 вольт 1А / 12,7в 2,5А /.
    ТС для моноблока 4ХГУ50 железо 250ватт анодная обмотка / 220 в. 0,8а / 40 в. 0,03а / 12,8в 3а / 6,5в. 1а/ .
    ТВЗ 200ватт если по две ГУ50 в каждом плече и анодное напряжение 800 вольт то мотаем /88 вит 0,8 / 1300 + 1300 вит 0,31-0,35мм / 44 и 44 вит. 0,8мм/ выходная мощность будет 80-100 ватт.
    Если 600 вольт анодное ,то ТВЗ 200 120 вит 0,8 / 1300+1300 вит 0,31-0,35мм / 65 и 65 вит 0,8мм /
    Если по одной ГУ50 в плече то мощность 50 ватт и данные в схеме даны ТВЗ. Это для работы в классе АВ-В для музыкантов.
    При удвоении ламп в выходном каскаде,для согласования с нагрузкой в том же ТВЗ что и для двух ламп,мы должны в 1,41 раз увеличить количество витков во вторичке этого ТВЗ. Но это теоретически. Практически немного не так.Приходиться снова подбирать согласование изменяя витки вторички ТВЗ. При изменении анодного и экранного напряжения,тоже приходиться вновь подбирать количество витков вторички ТВЗ,но это для качественного УНЧ работающего в классе А. Для музыкантов и эстрадных УНЧ это не столь важно.
    Для качественного воспроизведения усилитель в классе А должен работать и анодное не выше 400 вольт при токе лампы одной 80-90ма,выходная мощность 40 ватт. В классе А в ламповом усилителе выходная мощность всегда меньше чем мощность в классе АВ и всегда гораздо меньше мощности потребляемой выходным каскадом по анодному питанию от блока питания.
    ——————————————————————————————————————————————————
    ЗДЕСЬ ГУ50 с 6Н2П и уровни сигнала в различных точках УНЧ показаны.

    ———————————————————————————————————————————————————————

    шшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшш
    Усилитель настраиваем при мощности 25% от максимальной на наименьшие КНИ и ИМД. Максимальная мощность усилителя измеряется при 10% КНИ или начале ограничения вершинок синусоиды на экране осциллографа , измеряем среднеквадратичное напряжение на эквиваленте нагрузки, возводим в квадрат и делим на R эквивалента вашего. P=U²/R например Umax=10v. R=4om. Pmax= 10²/4= 25 ватт.
    ВЫХОДНОЕ СОПРОТИВЛЕНИЕ УНЧ ИЗМЕРЯЕМ ВЫСТАВИВ НА ЭКВИВАЛЕНТЕ 2 вольта,ПОТОМ ОТКЛЮЧАЕМ ЭКВИВАЛЕНТ И СМОТРИМ НАСКОЛЬКО УВЕЛИЧИЛОСЬ НАПРЯЖЕНИЕ НА ВЫХОДЕ УНЧ , ПО ФОРМУЛЕ ВЫЧИСЛЯЕМ ВЫХОДНОЕ Rвых=[(Uхх/Uнагр)-1]×Rнагр
    или по этой формуле Rвых=[(Uхх-Uнагр)/Uнагр]×Rнагр пример: [(3-2)/2]×8= 4ом.

    шшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшшш
    Драйверы УНЧ лампового ,сравнение какой лучше,какой меньше вносит искажений в сигнал усиливаемый.

    ПРИМЕРНЫЙ МОНТАЖ УСИЛИТЕЛЯ ОДНОТАКТ 6П3С + 6Н9С

    Если хотите поднять АЧХ на низких частотах,то включите последовательно с резистором ОООС конденсатор 0,5-1мкф . Если хотите поднять АЧХ на ВЧ частотах,зашунтируйте резистор 110 ом в катоде первого каскада,куда подходит резистор ОООС , конденсатором 0,3-0,8мкф.





    В ВЫШЕ ПРИВЕДЁННОЙ СХЕМЕ ВСЕ ПОДСТРОЕЧНИКИ ПЕРВОГО КАСКАДА,ЗАМЕНИТЬ НА ПОСТОЯННЫЕ РЕЗИСТОРЫ ПОСЛЕ НАСТРОЙКИ. НИЖЕ ОДИН ИЗ ВАРИАНТОВ МОНТАЖА УСИЛИТЕЛЯ ДВУХТАКТА на ЛАМПАХ 6П3С,6П6С,6V6,КТ88,EL34.

    Источник:
    http://radioland.getbb.ru/viewtopic.php?t=1144

    Ламповый усилитель своими руками (с нуля + азы)

    Vetusto сказал(-а): 21.08.2019 14:08

    Ламповый усилитель своими руками (с нуля + азы)

    Коллеги, доброго дня!

    Читая много всякого про лампу пришел к выводу, что по сути, это самое простое устройство. Покупать ламповый усилитель нет никакого желания, а вот желание занять чем-нить руки — полно. Сразу скажу, образования электротехнического нет (совсем, половину терминов не понимаю, но способный, гуглю), в институте была электротехника, но я прошел мимо. Однако, как и у любого нормального мужика есть и паяльник и паяльная станция и все, чтобы паять. (ну, кривость рук тоже присутствует, но исправляется кропотливой работой в данном направлении). Кроме того, работаю на заводе, где есть и лазер, и покрасочный цех. Кроме того, сам по образованию конструктор. Т.е. что-то начертить — это запросто. Даже люблю я это дело.

    Короче говоря, помогите собрать ламповый усь. Ругать, осуждать можно, но только схемы и решения.

    Пока есть один вопрос, который надо на данном этапе решить:

    Схема усилителя. Тут нужна Ваша помощь, схем полно в инете, но выбрать правильную. По схеме вот какие хотелки:

    а) Лампа / лампы: почему-то смотрю в сторону лампы 300B. Не знаю почему, но вроде как выбор их огромен и народ, большей частью, от них в восторге.

    б) Мощность. Вот тут хотелка у меня запредельная. Мощность мне нужна такая, чтобы раскачать НЧ динамики на моих Diatone DS-90C. Сколько это ватт должно быть в пересчете на класс А?

    в) Одно или двухтактный — видимо, однотактный.

    г) интегральный. Блин, вот если делать, то делать интегральный, на три входа. Геморроя больше, понимаю, но в голове у меня почему-то все просто: три входа, один переключатель, который перемыкает ту или иную цепь / вход.

    д) бывают балансные ламповые усилители?

    Обсуждать и ругать можно долго и упорно и это может каждый, вот помочь не каждый может.

    ———- Сообщение добавлено 14:08 ———- Предыдущее сообщение было 14:03 ———-

    на данном этапе идеально было бы, если бы схема была из комплектующих, которые можно было бы купить в магазине. У нас, в Китае, на ибее, не важно где.

    Проект долгоиграющий, и не на один месяц. Думаю, даже не на один год. Я никуда не тороплюсь. Если определиться со схемой и начать закупать все комплектующие, то за пару месяцев я их закуплю.

    stan marsh сказал(-а): 21.08.2019 14:30

    Re: Лаповый усилитель своими руками (с нуля + азы)

    а)EL34
    б)20. 30 некитайских Вт
    в)двухтактный
    г)можно
    д)конечно
    ________

    Прежде чем начинать новую тему, надо посмотреть имеющиеся, зачем их плодить?

    Alex сказал(-а): 21.08.2019 14:59

    Re: Лаповый усилитель своими руками (с нуля + азы)

    Может, для первого раза, чего подешевле и подобстепнее взять?
    Например EL84 (6П14П) гораздо дешевле и доступнее, и не так чтобы и сильно хуже, ну или EL34.

    В высоковольтные (845, 211, ГМ70) лезть не советую.

    А причем тут класс? Сколько мощности зависит от трех вещей:
    1) чувствительность колонок. Сколко у твои я не знаю — сам скажи.
    2) расстояния от колонок до слушателя (собственно, от размеров комнаты).
    3) как слушать — не очень громко, или пытаться дискотеку устроить.

    Боже упаси.
    Хотя, если комнатка маленькая а колонки хотя бы 92-93дб, то можно и однотактный.

    А что есть в твоем понимании «балансный»?
    С дифференциальным входом? А оно надо? Громкость где и как регулировать будешь?

    Martyn сказал(-а): 21.08.2019 15:23

    Re: Лаповый усилитель своими руками (с нуля + азы)

    Я так же хотел на 300В, но по советам решил делать на 2А3

    Ключевой вопрос — это чуйка АС. Я сделал себе АС с достаточно высокой чуйкой. Совет — возьми тестер и замерь напряжение на клеммах своих АС при обычной и повышенной громкости и по формуле U 2 /R переведи в Вт. У меня на клеммах 2 — 2.5 В при 6-8 Ом нагрузки дает 0,5 — 1 Вт. Лампа 2А3 выдает 2-3 Вт. Мне достаточно будет. Это первое что нужно сделать для определения какая лампа и однотакт или двухтакт.

    ———- Сообщение добавлено 15:22 ———- Предыдущее сообщение было 15:20 ———-

    У меня для коммутации ЦАП и он же регулятор громкости будет.

    ———- Сообщение добавлено 15:23 ———- Предыдущее сообщение было 15:22 ———-

    Юрий_Б сказал(-а): 21.08.2019 15:41

    Re: Лаповый усилитель своими руками (с нуля + азы)

    Vetusto сказал(-а): 21.08.2019 16:28

    Re: Лаповый усилитель своими руками (с нуля + азы)

    stan marsh сказал(-а): 21.08.2019 16:29

    Re: Лаповый усилитель своими руками (с нуля + азы)

    Martyn сказал(-а): 21.08.2019 16:29

    Re: Лаповый усилитель своими руками (с нуля + азы)

    Alex сказал(-а): 21.08.2019 16:39

    Re: Лаповый усилитель своими руками (с нуля + азы)

    Толькоеслиэто делать на музыке, то тестер для этого годится далеко не всякий, очень далеко. Он должен буть TrueRMS, причем в достаточно широком диапазоне частот, и желательно с функцией MAX HOLD.

    Проще это делается так: выставляется на записи с музыкой требуемый уровень громкости, затем, НЕ ТРОГАЯ РЕГУЛЯТОРА, ставиться трек с записью синуса 1кгц 0дБ, или если тестер совсем простенький — 100Гц 0дБ. и измеряется напряжение на колонках.
    Дальше по формуле.

    С 95дБ АС в маленькой комнате хватит, с головой. У меня в спальне 5вт на 92дб.

    Источник:
    http://forum.vegalab.ru/showthread.php?t=85786

    РадиоКот :: Усилитель ламповый однотактный 6Н2П-6П14П

    Автор: А. Ковалев, г. Тюмень

    За многие годы техника звукоусиления накопила огромное количество технических решений, позволяющих получать великолепные результаты, однако несмотря ни на что многие конструкторы (не только радиолюбители, но и серьезные фирмы) вновь и вновь возвращаются к истокам — максимально простым с точки зрения схемотехники, но в то же время максимально эффективным решениям, позволяющим получать качественное звучание. Одно из таких направлений конструирования — постройка УМЗЧ на вакуумных лампах.

    УМЗЧ — Усилитель Мощности Звуковой Частоты Однако и здесь надо отдавать должное — несмотря на кажущуюся простоту электрических схем, получить «достойное» звучание удается не каждому. Но если опытному радиолюбителю неудача принесет лишь еще одну монетку в его копилку опыта, то для начинающего данная проблема, будучи его собственными силами неразрешима, может надолго лишить его желания заниматься конструированием. Впрочем, это уже из области психологии.

    Вниманию начинающих кострукторов

    предлагается весьма простой для повторения, а самое главное — некапризный и достаточно качественный ламповый УМЗЧ, в котором использованы распространенные лампы и детали, широко применявшиеся в свое время в телевизорах и радиоприемниках. Усилитель разрабатывался как оконечный (т. е. не имеющий в своем составе ни регуляторов тембра, ни каких-либо других узлов, таких как коммутаторы, коректирующие предусилители и т. п.) и изначально предназначался для усиления сигнала, поступающего со звуковой платы компьютера, однако весьма неплохие (субъективно) характеристики позволяют его использовать и для усиления сигнала с других, более «серьезных» источников (CD-проигрыватель, проигрыватель виниловых дисков, магнитофон и т. п.)

    Обновлено 11.23.2009

    1)
    Крупная тема на нашем форуме с улучшениями и дополнениями к статье
    2) Печатная плата 165×78 мм, в Спринте, вариант нашего сотоварища roooom

    : ▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.

    Содержание / Contents

    • 1 Принципиальная схема одного канала усилителя показана на рис. 1
    • 2 Фильтр на входе — зачем?
    • 3 Блок питания усилителя
    • 4 Конструкция и детали
    • 5 Внешний вид смонтированного на плате усилителя показан на фотографии
    • 6 Налаживание усилителя несложно.
    • 7 Меры предосторожности
    • 8 Работа над ошибками
    • 9 Принципиальная схема 2
    • 10 О схеме 2
    • 11 Печатка v.2
    • 12 О нагреве конденсаторов
    • 13 О замене ламп
    • 14 Использованы источники

    ↑ Принципиальная схема одного канала усилителя показана на рис. 1


    Усилитель двухкаскадный. Первый каскад построен на одной половинке двойного триода 6Н3П (VL1) и представляет собой классический каскад усилителя напряжения. Вторая половинка лампы использована во втором канале усилителя.
    Цоколевка лампы 6Н3П
    На резисторах R4, R5, благодаря протекающему через них катодному току, создается напряжение смещения, которое задает режим работы лампы. Отсутствие в цепи катода конденсатора (который обычно присутствует в промышленных конструкциях и включается параллельно катодному резистору) не лишено смысла — это позволяет получить в какскаде местную ООС, благодаря которой хотя и несколько снижается усиление, но зато повышается линейность каскада. Глубина такой местной ООС небольшая и определяется соотношением величин сопротивлений резисторов R4 и R6. Этот прием также позволяет «убить» и второго зайца — в цепь катода очень удобно подавать напряжение общей ООС, что и сделано в нашем случае — сигнал с выхода усилителя через делитель, образованный резисторами R5 и R4 подается прямо на катод.
    Тип лампы и рабочая точка выбирались исходя из желаний получить режим на линейном участке ВАХ (Вольт -амперной характеристики) лампы, при этом было бы недопустипо появление сеточного тока (ток в цепи сетки возникает, когда напряжение на ней становится положительным относительно катода, как следствие, возникают сильные искажения сигнала) в любом режиме работы усилителя, и небольшое выходное сопротивление каскада при достаточном усилении, что позволит «не обращать внимания» на паразитные емкости монтажа и лампы, и индуктивности резисторов последующего каскада. Но при всём этом ток анода должен быть достаточно мал, чтобы обеспечить долговечность лампы. В результате выбрано сопротивление в цепи анода 47 кОм и анодный ток 3 мА (при регламентиуемом по справочнику токе анода 8 мА для лампы 6Н3П) — в этой точке ВАХ достаточно линейны для входного сигнала с размахом до 3 Вольт. Коэффициент усиления каскада по напряжению 16,5.

    Второй каскад также не отличается оригинальностью — это типовой однотактный каскад, построенный на мощном выходном пентоде 6П14П (VL2). Катодный резистор R9 задает рабочую точку лампы (ток анода 48 мА, второй сетки 7 мА), а также организует местную неглубокую ООС. Резистор в цепи сетки выбран относительно небольшого сопротивления для снижения влияния паразитных емкостей монтажа и тока утечки первой сетки (у ламп в общем-то всегда есть ток утечки в цепи первой сетки, даже когда напряжение на ней отрицательое по отношению к катоду, но наиболее заметен он у мощных ламп. Величина этого тока — порядка нескольких мкА. Отрицательное воздействие — «уход» режима лампы), но важно, чтобы его сопротивление было значительно больше выходного сопротивления предыдущего каскада.

    Лампа второго каскада нагружена на выходной трансформатор — он необходим для согласования высокого выходного сопротивления лампы (порядка 4,5 кОм) с относительно низкоомной нагрузкой. Принцип выбора трансформатора для данной конструкции — «дешево и сердито» — были использованы трансформаторы типа ТВЗ-1-9, применявшиеся как в телевизорах, так и в некоторых радиоприемниках. Можно использовать и другие типы выходных звуковых трансформаторов, важно лишь, чтобы они были предназначены именно для применения в однотактных выходных каскадах. Можно даже поэкспериментировать с трансформаторами типа ТВК (применялись в выходных каскадах кадровой развертки), однако надо отдавать себе отчет, что выходной трансформатор — это едва ли не самая главная деталь в ламповом усилителе — его качество по большей части и будет определять качество усилителя в целом. Коэффициент передачи выходного каскада по напряжению 0,85 (измерялось на нагрузке 4 Ом)

    Принципиальная схема

    Как видно из принципиальной схемы, усилитель содержит предварительный усилитель, фазоинвертор и выходной двухтактный каскад. На входе усилительного устройства включены регуляторы тембра высоких (R1, С1) и низких (R2, С2) частот. В нижнем по схеме положении движка переменного резистора R1 частотная характеристика усилителя имеет подъем в области высоких частот (рис. 2, кривая 3).

    В верхнем положении движка R1 высокие частоты ослабляются (кривая 4). Для регулировки низких частот служит переменный резистор R2: в левом по схеме положении движка частотная характеристика имеет подъем в области низших частот (рис 2, кривая 1).

    В крайнем правом положении движка элементы С2, R2, R3 образуют делитель напряжения: величина сопротивления верхнего плеча делителя с понижением частоты возрастает, и напряжение, снимаемое с резистора R3, уменьшается, что вызывает уменьшение усиления на низких частотах (кривая 2). Достоинством подобных регуляторов тембра является их простота.

    Pис. 1. Принципиальная схема лампового усилителя на 6 Ватт (6Н2П, 2 х 6П14П).

    Следует учесть, что действие регуляторов тембра обеспечивается наличием частотно-зависимой отрицательной обратной связи, которая создает подъем на высших и низших частотах звукового спектра.

    Регуляторы тембра лишь ослабляют эти подъемы. Напряжение отрицательной обратной связи подается с вторичной обмотки II выходного трансформатора Тр1 через звено R16, С9, C10, R15, R14 в цепь катода левого триода лампы Л1, работающего в каскаде предварительного усиления. Потенциометр R3 служит регулятором усиления.

    Предварительный каскад усиления смонтирован по обычной резисторной схеме. Напряжение смещения на сетке левого триода лампы Л1 образуется за счет большого сопротивления резистора утечки сетки R4.

    Падение напряжения на резисторе R5, которое создает на нем постоянная составляющая анодного тока, невелико, поэтому им можно пренебречь.

    Рис. 2. Частотная характеристика.

    Усиленный сигнал с анодной нагрузки — резистор R7 — через разделительный конденсатор С6 подается на управляющую сетку лампы Л3 выходного каскада. Цепь утечки сетки этой лампы состоит из резисторов R10 и R11.

    Переменное напряжение с резистора R11 подается на управляющую сетку правого триода лампы Л1. Этот триод усиливает напряжение сигнала и поворачивает его фазу на 180°, что необходимо для нормальной работы двухтактного выходного каскада.,

    С нагрузки правого триода лампы Л1 — резистор R8 — переменное напряжение подается через конденсатор С5 на управляющую сетку, лампы Л2 выходного каскада. Утечка сетки этой лампы состоит из резисторов R9 и R11.

    Резисторы R5, R6 создают в первых двух каскадах последовательную отрицательную обратную связь по току, повышающую качественные характеристики всего усилителя.

    Как видно из схемы, на одном и том же резисторе R11, называемом балансирующим, происходит падение напряжения как под действием переменной составляющей анодного тока левого триода лампы Л1, так и под действием переменной составляющей анодного тока правого триода этой же лампы.

    При этом, как указывалось выше, эти напряжения сдвинуты по фазе одно относительно другого на 180°.

    Схема подобного каскада носит название самобалансирующегося фазоинвертора. В отличие от обычных инверсных схем, такой фазоинвертор при определенных соотношениях резисторов R9, R10 автоматически поддерживает равенство напряжений, подводимых к сеткам ламп оконечного каскада даже при некотором изменении параметров лампы Л1 и сопротивлений резисторов R5— R8.

    Допустим, что по каким-либо причинам входное напряжение на управляющей сетке лампы Л3 увеличилось Это немедленно вызовет пропорциональное увеличение напряжения на управляющей сетке правого триода Л1, а следовательно, и увеличение переменной составляющей на резисторе R8 и управляющей сетке лампы Л2.

    В конечном итоге этих мгновенно происходящих процессов входное напряжение на управляющей сетке Л2 возрастет до уровня напряжения на входе лампы Л3, и схема автоматически сбалансируется. Аналогично протекают процессы при других нарушениях равенства напряжений на управляющих сетках ламп выходного каскада.

    Выходной двухтактный каскад собран по ультралинейной схеме, при которой экранирующие сетки ламп Л2, Л3 подключают к промежуточным выводам первичной обмотки выходного трансформатора Тр1.

    В этом случае анодный ток каждой лампы изменяется под действием переменного напряжения как на управляющей, так и на экранирующей сетках.

    Это создает отрицательную обратную связь, значительно изменяющую свойства оконечного каскада. Подобный каскад развивает большую выходную мощность, что характерно для усилителей с применением пентодов, и вместе с тем он обладает малым выходным сопротивлением, что характерно для усилителей на триодах.

    Малое выходное сопротивление усилителя обеспечивает хорошее демпфирование подвижной системы громкоговорителей, приводящее к повышению качества звучання.

    Выходной каскад работает в режиме АВ1 и нагружен двумя громкоговорителями типа 5ГД-14. Для улучшения качества звучания желательно, чтобы резонансные частоты громкоговорителей отличались друг от друга на 20— 30 гц, а низшая частота была равна 60— 70 гц.

    Питание усилителя осуществляется от двухполупериодного выпрямителя, собранного по мостовой схеме на четырех диодах Д1—Д4. Фильтр выпрямителя образован конденсаторами С4, С8 и резистором R13. Напряжение на анодно-экранные цепи ламп Л2, Л3 подается с первого конденсатора фильтра С8.

    ↑ Фильтр на входе — зачем?

    На входе усилителя применен фильтр, не пропускающий низшие частоты звукового диапазона на вход усилителя (примерно от 40 Гц и ниже). Необходимость в таком фильтре вызвана следующими соображениями: а) большинство бытовых акустических систем среднего класса имеют нижние рабочие частоты от 40 до 60 Гц и в принципе не способны воспроизвадить сигнал с частотой ниже данного порога — подача на акустическую систему сигнала заведомо ниже ее минимальной рабочей частоты лишь порождает значительные дополнительные искажения из-за смещения этим сигналом диффузоров громкоговорителей; б) бытовые помещения отличаются небольшими размерами и, как следствие, на низких частотах в таких помещениях имеется множество резонансов, вызывающих эффект «бубнения» при воспроизведении, причем чем меньше помещение, тем более ярко выражен этот эффект, тем на более высоких частотах проявляется резонанс; в) с уменьшением частоты мощность усилителя, необходимая для воспроизведения, должна увеличиваться (это справедливо для всего диапазона частот) — например, если для воспроизведения с нормальной громкостью сигнала частотой 100 Гц достаточно 3 Вт, то для воспроизведения 50 Гц с такой же громкостью необходимо уже 12 Вт выходной мощности усилителя; г) нижняя рабочая частота большинства промышленных звуковых трансформаторов составляет 40—50 Гц — на более низких частотах трансформатор, также как и акустическая система, теряет эффективность (это происходит из-за конечного значения индуктивности первичной обмотки), а в сочетании с большей мощностью более низкочастотного сигнала также порождает значительные искажения.
    С учетом всего этого, а также того, что выходная мощность усилительного однотактного каскада на лампе 6П14П ограничена величиной 4,5 Вт, и было решено использовать такой фильтр. Конечно, если применять высококачественные трансформаторы и акустические системы, то необходимость в таком фильтре отпадает. В этом случае его можно не монтировать, удалив для этого R2 и заменив C2 перемычкой.

    Забегая вперед, хочется отметить, что при сравнении звучания усилителя с фильтром и без — субъективное предпочтение всегда отдавалось варианту усилителя с фильтром — басы, вопроки прогнозам, более «упруги» за счет устранения перегрузки выходного каскада и значительного снижения «бубнения» помещения.

    Схема лампового усилителя на 6п14п

    Стереотипы существуют всюду! Так и в усилительной звукотехнике, особенно если это касается аппаратуры классов Hi-Fi или High-End. Тут уж будь добр, и трансформаторы ставь побольше, и кенотрон в выпрямителе, и монтаж веди непременно серебряными проводами, и позолоченное шасси приготовь!

    Рискую, что меня “заклюют” аудио-филы, но все-таки представляю УЗЧ, построенный по симметричному принципу с входным фазовращающим трансформатором и бестрансформаторным питанием анодных и экранных цепей. Включать ламповый усилитель можно через дифференциальный выключатель, который можно купить тут.

    При желании в усилитель можно ввести регулятор тембра, который будет отличаться от обычного лишь удвоенным количеством компонентов и сдвоенными потенциометрами регулировки.

    Тот, кто не мыслит себе УМЗЧ без отрицательной обратной связи (ООС), может осуществить таковую, соединив с общим (не заземляемым!) проводом среднюю точку вторичной обмотки выходного трансформатора, а с крайних выводов этой обмотки через резисторы (и конденсаторы, если требуется коррекция АЧХ) подать сигнал ООС в соответствующие точки катодных, анодных или сеточных цепей.

    Главное здесь, чтобы сигнал был в нужной фазе, и ООС не превратилась в положительную обратную связь (ПОС). при которой произойдет сужение диапазона усиливаемых частот, а при достаточной глубине ПОС самовозбуждение усилителя. При введении ООС таким способом цепь, идущая к громкоговорителю, отсоединяется от шасси и соединяется с общим проводом, в качестве которого служит м субшасси”, хорошо изолированное от корпуса усилителя и заземления и представляющее собой пластину из одностороннего фольгированного стеклотекстолита, размещаемую в подвале шасси.

    Под ламповые панели и корпуса переменных резисторов, устанавливаемых на шасси, в субшасси вырезаны отверстия. Лампы вставляются в керамические панели с экранами ПЛКЭ-9. обоймы которых имеют гальванический контакт с шасси усилителя и заземлением. При отсутствии ООС один из проводов вторичной обмотки трансформатора Т2, как и первичной Т1, соединен с шасси усилителя и может заземляться.

    Сведя к минимуму длину монтажных соединений, можно отметить, что ламповый усилитель звуковой частоты с бестрансформаторным питанием опасен примерно в равной степени с трансформаторным, имеющим высокие питающие напряжения. В обоих случаях обязательны требования безопасности: не производить монтаж и не касаться высоковольтных цепей, когда усилитель включен в сеть.

    При хорошей изоляции обмоток трансформаторов Т1…ТЗ друг от друга, от сердечников и от шасси, вход и выход УМЗЧ абсолютно безопасны. Тем более, по определению, они должны иметь гальванический контакт с землей. ООС по переменному току можно ввести в предоконечном каскаде, исключив конденсаторы С7 и С8. При этом нелинейные искажения (но и коэффициент усиления) уменьшаются.

    УЗЧ предназначен для работы от линейных выходов аудиоаппаратуры с выходным напряжением 0.5… 1.0 В. Как правило, такие выходы имеют низкий выходной импеданс для устранения завала ВЧ-составляющих в аудиосигналах за счет распределенной емкости экранированных соединительных проводов. В предлагаемом усилителе для этой цели и вход сделан низкоимпедансным.

    Первый каскад усилителя выполнен по схеме с общей сеткой, также обладающей низким входным импедансом. Для уменьшения потерь коэффициент трансформации входного трансформатора Т1 выбирается в пределах 3…5. При хорошо подобранных моточных данных Т1 полоса пропускания УЗЧ получается достаточно широкой (40… 15000 Гц по уровню -6 дБ).

    С увеличением коэффициента трансформации она сужается, в основном, сверху — за счет увеличения межвитковой емкости обмоток трансформатора. Нижняя граница полосы пропускания зависит от индуктивности обмоток, размеров сердечника Т1 и типа его материала. Например, при одинаковом числе витков на сердечнике из феррита 6000НН нижняя граничная частота УЗЧ будет ниже, чем для Т1 на сердечнике из материала 2000НН.

    При равных нижних частотах среза на первом сердечнике нужно мотать меньше провода, чем на втором, а это уменьшает межвитковую емкость обмоток, т.е. расширяет полосу пропускания Т1 и оставляет больше места для межобмоточной изоляции, которая в этом усилителе должна быть высокого качества. Применение кольцевого сердечника позволяет снять проблему наводок от сетевого напряжения и помех. В противном случае придется применить экран из “магнито-мягкого” материала (мягкой стали, пермаллоя). Экран должен быть сплошной (достаточной толщины) или многослойный.

    Альтернативой входному трансформатору в данном усилители звуковой частоты может послужить оптрон “в союзе” с ламповым фазовращателем или оптронная пара с симметричным выходом. Применение только разделительных конденсаторов на входе усилителя звуковой частоты чревато появлением неустранимого фона от питающей сети. Я не добивался от усилителя мощности звуковой частоты экстремальных характеристик, так как главной задачей была проверка возможности функционирования усилителя при непосредственном питании его от сети.

    Если возникнет желание улучшить качество усиливаемого сигнала (и так — неплохое!), то, в первую очередь, следует, насколько возможно, уменьшить пульсации питающего напряжения. Например, вместо резистора R18 можно установить дроссель индуктивностью 2,5… .4.0 Гн и дополнительный оксидный конденсатор сразу после диодного моста емкостью 20…50 мкФ (450 В), а емкость С13 увеличить до 200…470 мкФ (450 В).

    Вместо первого конденсатора можно включить неполярный конденсатор параллельно обмотке дросселя и так подобрать его емкость, чтобы получился параллельный резонансный контур, настроенный на частоту пульсаций выпрямленного напряжения (100 Гц). Такой контур имеет максимальное сопротивление на резонансной частоте и значительно подавит пульсации питающего напряжения.

    Применение более совершенного транзисторного стабилизатора (взамен простого на VT1) также улучшит качество усиливаемого сигнала. Наконец, прецизионный стабилизатор накала, например, из [3], в добавление к описанным выше рекомендациям позволит использовать усилитель с любыми источниками сигналов (динамическими микрофонами, магнитными звукоснимателями проигрывателей грампластинок, лазерными проигрывателями компакт-дисков и пр.).

    Входной сигнал в усилителе поступает на регулятор громкости R1. а с его движка на первичную обмотку I входного разделительного трансформатора Т1. Проходящий через нее ток через общий сердечник индуцирует во вторичных обмотках II и III одинаковые, но противофазные напряжения ЗЧ, поступающие в цепи катодов лампы VL1. Режимы работы триодов этой лампы по постоянному току заданы сопротивлением переменного резистора R2.

    Перемещая его движок, балансируют каскад (без входного сигнала), включив между анодами триодов VL1 вольтметр постоянного тока. Перед балансировкой движок R2 устанавливается в среднее положение. Конденсаторы С1 и С2 устраняют отрицательную обратную связь по напряжению ЗЧ. Через разделительные конденсаторы С4 и С5 противофазные сигналы подаются в цепи сеток триодов лампы VL2.

    Переменный резистор R7 определяет рабочие точки триодов VL2 и служит для балансировки каскада по постоянному току, R5 и R6 резисторы утечки управляющих сеток. Конденсаторы С6 и С7 устраняют ООС по ЗЧ. Противофазные сигналы с анодов триодов VL2 через разделительные конденсаторы С9 и С10 поступают на управляющие сетки ламп VL3 и VL4 двухтактного оконечного каскада.

    Резисторы R12…R14 задают режим работы каскада по постоянному току (R13 осуществляет балансировку каскада), R10 и R11 резисторы утечки управляющих сеток, конденсаторы С11 и С12 устраняют ООС по ЗЧ. Усиленный сигнал ЗЧ выделяется на высокоимпедансной анодной нагрузке оконечного каскада (обмотке I выходного трансформатора Т2). Низкоомная нагрузка (акустическая система) подключается к обмотке II Т2.

    Двухтактные (пушпульные) каскады усилителя работают одну половину периода усиливаемого сигнала, противоположное плечо (если не учитывать ток покоя) в это время “отдыхает”. Это обстоятельство позволяет больше нагрузить лампы. Для повышения качественных характеристик УЗЧ в его оконечном каскаде введена ООС на экранные сетки. Такой каскад называют “ультралинейным”.

    Часть выходного напряжения снимается с первичных полуобмоток выходного трансформатора и подается на сетки ламп, обеспечивая снижение нелинейных искажений и лучшее демпфирование нагрузки за счет уменьшения выходного импеданса усилителя. При приближении отводов от обмотки I Т2 (на экранные сетки) к точке питания выходной каскад приближается по свойствам к пентодному (растет выходной импеданс, усиление и нелинейные искажения, уменьшается демпфирование), при приближении сеточного отвода к аноду к триодному (где все наоборот).

    В усилителе применены постоянные резисторы типов МЛТ, МОН; переменные резисторы типов СП. СПО (непроволочные) с возможно большей мощностью рассеяния (1- 2 Вт). Их регулировочные характеристики типа “А” (для регулятора громкости R1 —”В”). Оксидные конденсаторы типов К50-7. К50-12. К50-17, К50-20, К50-27, К50-31 или импортные.

    Конденсаторы должны обладать минимальной утечкой (класс “LL” для импортных) и иметь рабочую температуру до +105°С. Неполярные конденсаторы для надежности лучше применять на рабочее напряжение 630 В. Можно использовать конденсаторы старых типов (МБГО, МБГП-2) на напряжение не менее 400 В. Эти конденсаторы имеют внешний экран, который следует соединить с заземляемым шасси.

    На экранирование переходных конденсаторов обычно мало обращают внимание, а ведь наводки на них извне тоже бывают весьма значительными, что уменьшает устойчивость УЗЧ. Выходной трансформатор Т2 намотан на сердечнике из пластин Ш19, толщина набора 40….45 мм. Намотка производится виток к витку, между слоями обмоток прокладка из одного слоя тонкой лакоткани или двух слоев конденсаторной бумаги.

    Между обмотками желательно проложить фторопластовую (тефлоновую) прокладку (обмотать сверху лентой “ФУМ” фторопластовой лентой, применяемой в сантехнике для герметизации трубных соединений). В крайнем случае, между обмотками можно проложить два слоя провощенной писчей бумаги. Сначала проводом ПЭВ-2 диаметром 1,0… 1,2 мм наматывают секционированную (для согласования с различными нагрузками) обмотку II, содержащую 86 витков (40+12+16+18), затем проводом ПЭВ-2 (лучше ПЭЛШО) диаметром 0.18…0,21 мм наматывают секции обмотки I, имеющие по 1500 витков.

    При намотке второй половины обмотки I каркас трансформатора поворачивают на 180° для обеспечения большей симметрии полуобмоток с целью уменьшения индуктивности рассеяния [2]. Отводы для экранных сеток делают от 380…500 витков, считая от центрального вывода (питания). Входной трансформатор Т1 намотан на ферритовом кольце 3000НН…6000НН диаметром 20…30 мм. Первичная обмотка содержит 60…100 витков провода ПЭВ диаметром 0,31 мм, вторичные по 180…300 витков ПЭВ-2 диаметром 0,2 мм.

    Сердечник с проницаемостью 3000 мне попался, когда я разбирал строчный трансформатор от старого цветного телевизора. Сделать из него кольцевой сердечник можно несколькими способами:

    1. выпилить алмазным надфилем;
    2. склеить из кусочков прямоугольное подобие кольца;
    3. истолочь феррит в порошок или измельчить на наждаке, магнитом “выбрать” ферритовую пыль из смеси с абразивом, смешать с небольшим количеством эпоксидного клея (с минимальным количеством отвердителя), размять “тесто” и выложить в форму.

    Альтернативный (не ферритовый) вариант входного трансформатора предложен в журнале “Радио” [4]. Там написано буквально следующее: “…обмотка I состоит из 2×210 витков провода ПЭ диаметром 0,1 мм, обмотка II имеет 4×2100 витков провода ПЭ диаметром 0.05 мм… (правда, получается трансформатор с соотношением витков 1:20, а нам нужен 1:3).

    Сердечник из Г-образного пермаллоя, сечение сердечника 6×12 мм. Экран двойной. Внутренний — стакан из 2-миллиметрового пермаллоя. Внешний, который плотно надевается на внутренний, сделан из меди в виде отрезка цилиндра с толщиной стенок 6 мм.

    Дно его изготовлено из пермаллоя (2 мм). Такой массивный экран сделан для уменьшения наводок и микрофонного эффекта. Помещенный внутрь экрана трансформатор обложен кругом ватой для устранения воздействия вибраций и микрофонного эффекта,..”. Такой трансформатор был применен на входе усилителя магнитофона, сигнал на который подавался с магнитной головки воспроизведения (вход с чувствительностью единицы милливольт).

    Применение ферритового кольцевого сердечника позволяет на тех уровнях входного сигнала (0,5… 1,0 В), с которыми работает усилитель, вообще обойтись без экрана или запаять Т1 в экран из луженой жести, соединив его с заземляемым шасси (трансформатор должен быть надежно изолирован от экрана). Кольцо для Т1 берется с большим диаметром внутреннего отверстия (тонкое).

    Перед намоткой его обматывают двумя слоями ленты “ФУМ”. Для симметрии на двух противоположных сторонах кольца наматывают вторичные обмотки. Обмотав кольцо с обмотками двумя слоями ленты “ФУМ”, по всей окружности кольца наматывают первичную обмотку. Сверху также можно обмотать лентой “ФУМ” или залить трансформатор каким-либо непроводящим компаундом.

    Чтобы расширить полосу пропускания входного трансформатора, можно шунтировать обмотки II и III низкоомными (десятки-сотни ом) резисторами одинакового сопротивления (чувствительность усилителя, конечно, ухудшится).

    Также можно применить трансформатор с соединенными вместе вторичными обмотками, а резистор R2 подключить крайними выводами к катодам триодов VL1, упразднив конденсаторы С1 и С2. Выиграв немного при этом в расширении полосы пропускания УЗЧ, проигрываем в усилении входного сигнала.

    Трансформатор ТЗ стандартный, накальный, например, ТН-36. Обмотка II подключается к лампам VL1, VL2, резистором R19 производится балансировка УЗЧ по минимуму шумов (при максимальном усилении без входного сигнала). Обмотка III используется для накала ламп оконечного каскада (VL3, VL4). Данный УЗЧ можно превратить и в полностью дифференциальный.

    Для этого необходимо намотать симметричную обмотку I входного трансформатора Т1 или применить в качестве оного два малогабаритных трансформатора типа ТОТ с соотношением витков 1:3…5. Понижающие обмотки обоих трансформаторов включаются последовательно, точка соединения обмоток соединяется с заземляемым шасси.

    При обычном использовании УЗЧ это еще один альтернативный вид входного трансформатора (понижающие обмотки обоих ТОТов включаются параллельно, а повышающие согласно схеме). Выходной трансформатор Т2 также нужно (для дифференциального включения) снабдить симметричной обмоткой II (рассчитанной на импеданс нагрузки), центральный вывод которой соединить с заземляемым шасси.

    УЗЧ. выходной каскад которого применен в описываемом здесь усилителе, был изготовлен на основе [2] в конце 60-х годов прошлого века. А в 70-х годах усилитель был реконструирован и работает исправно до сих пор. Конструктивно усилитель можно выполнить на шасси из мягкой стали, расположив его каскады в линейку.

    Не следует забывать, что все каскады усилителя гальванически связаны с сетью, поэтому все перепайки следует производить только отсоединив усилитель от сети, а настроечные операции выполнять диэлектрическим инструментом. Для упрощения работы можно при настройке запитать усилитель от трансформаторных источников или лабораторных блоков питания, имеющих на выходе необходимые напряжения, а уж после настройки подключить УЗЧ к “родной” бестрансформаторной схеме.

    Необходимый этап настройки, который следует выполнять очень внимательно и аккуратно, отработка “интерфейса”, т.е. сопряжение каскадов, которые можно заземлять, с теми, которые заземлять категорически нельзя. Поскольку каскады усилителя двухтактные, то нет смысла загонять их режимы строго в класс “А”, т. е. устанавливать рабочую точку в середине линейного участка характеристик ламп.

    Подключив к выходу УЗЧ измеритель нелинейных искажений (без приборов “увидеть” изменения малых величин достаточно сложно), одновременно изменяют сопротивления катодных резисторов обоих плеч настраиваемого каскада (не забывая попутно его балансировать) до получения минимальных искажений при заданной амплитуде входного сигнала.

    Как показала практика. УЗЧ с бестрансформаторным питанием в силу применения стабилизатора напряжения и отсутствия силового трансформатора с большим внутренним сопротивлением имеет более высокие параметры, чем стандартный (с трансформаторным питанием).

    Ограничение максимального уровня усиливаемых сигналов наступает позднее, что является признаком расширения динамического диапазона усилителя. Применение дифференциальной (двухтактной) схема лампового усилителя от входа до выхода с индивидуальной балансировкой каскадов позволяет подавить четные гармоники в сигналах и уменьшить собственные и наведенные синфазные помехи и шумы.

    Выходная мощность предлагаемого усилителя составляет 12 Вт в полосе частот 40… 15000 Гц (с завалом по краям 6 дБ) при входном напряжении 0,7 В, коэффициент гармоник не превышает 1%. Оконечный каскад можно умощнить, применив, например, вместо ламп 6П14П более мощные 6П45С, 6РЗС и запитав их анодные и экранные цепи от умножителя напряжения, подобно предложенному в [1].

    При наличии мощных радиочастотных наводок вход УЗЧ (возможно, и каждую управляющую сетку ламп) следует зашунтировать конденсатором небольшой емкости (100… 1000 пФ) с максимально укороченными выводами, а последовательно включить ВЧ-дроссель, например, ДМ-0,1 100 мкГн. Если входной сигнал имеет постоянную составляющую, то его подают на усилитель через разделительный конденсатор емкостью 0,1… 1.0 мкФ.

    Несмотря на прогресс техники, ламповые конструкции звукоусиливающих устройств еще долго будут сохраняться как класс и радовать нас своеобразным “мягким” звуком. Применение бестрансформаторного питания таких устройств шаг к уменьшению габаритов и массы аппаратуры. Желаю успеха!

    ↑ Блок питания усилителя


    достаточно прост — он представляет собой трансформатор, также взятый от старого лампового телевизора, с выпрямителем анодного напряжения (рис. 2). Емкость конденсатора фильтра C7 выбрана относительно небольшой — это вызвано желанием уменьшить пиковый ток через диоды выпрямителя (не секрет, что диоды выпрямителя, работающего на емкостную нагрузку, открыты только на малом промежутке времени по сравнению с длительностью полупериода, и в это время через них течет ток, значительно превышающий средний, потребляемый нагрузкой). Но так как на небольшой емкости пульсации напряжения довольно существенны, в усилителе (рис. 1) применен фильтр R10 C5, где емкость C5 может быть уже весьма большой, чтобы эффективно их подавлять.
    Первый каскад также питается через такой же фильтр R7 C3, который дополнительно защищает его от пульсаций напряжения питания, вызванных работой второго каскада. Цепочка R11-R14 (рис. 1) одна общая для обоих каналов усилителя и предназначена для создания положительного потенциала цепи накала относительно катодов ламп. Это необходимо для снижения фона переменного тока — сильно нагретая нить накала и катод образуют некоторое подобие вакуумного диода, и если на катоде относительно нити накала будет в какие-то моменты времени положительное напряжение, от нити накала к катоду потечет небольшой ток. Этот ток будет течь и через катодные резисторы, вызывая на них падение напряжения, которое затем будет усилено всеми последующими каскадами точно также, как и полезный сигнал. Последовательно включенные R11 и R12 выполняют еще одну функцию — через них разряжаются емкости фильтров питания при выключении усилителя. Суммарный ток, потребляемый накалами ламп, составляет 1,85 А. Накальная обмотка трансформатора должна быть расчитана на такой (или больший) ток, в противном случае может произойти перегрев накальной обмотки трансформатора.

    ↑ Конструкция и детали


    Оба канала усилителя, кроме блока питания, целиком смонтированы на одной печатной плате (рис. 3). Так как лампы рассеивают достаточно много тепла, стремиться получить высокую плотность монтажа нет смысла. По этой же причине в качестве материала для печатной платы желательно применить фольгированный стеклотекстолит — этот материал более температуростоек, чем текстолит или гетинакс, и при нагреве не деформируется, что часто случается с платами на основе гетинакса.
    Резисторы могут быть типов ВС или МЛТ. R1-R5, R13 и R14 могут быть любой мощности (печатная плата расчитана на установку резисторов типа ВС-0,5 и МЛТ-0,5), R6, R7, R8, R11 и R12 лучше взять мощностью не менее 0,5 Вт (для R7 и R8 это обусловлено не столько рассеиваемой на них мощностью, сколько возможностью «прострела» между витками нарезки в момент подачи питания на усилитель). R9 должен быть мощностью не менее 1 Вт, R10 — 2 Вт. R10 лучше всего взять проволочный — также из-за возможного пробоя в момент включения, но в крайем случае подойдет и МЛТ-2. Сопротивления резисторов R1, R11-R14 могут значительно отличаться от указанных на схеме: R1 может быть от 100 кОм до 1 МОм; R13, R14 от 1 до 100 кОм, но желательно одинакового сопротивления; сопротивление R11 может варьироваться от 100 до 470 кОм, причем сопротивление R12 должно быть в 5—15 раз меньше сопротивления R11. R7 может быть от 2 до 8,2 кОм. Сопротивление R10 увеличивать не стоит, но можно применять любые резисторы в диапазоне от 100 до 220 Ом. Также может варьироваться и сопротивление R6 — от 22 до 75 кОм, однако при этом нужно учесть, что при увеличении сопротивления R6 необходимо увеличивать и сопротивление R4, в результате чего несколько изменится глубина обратных связей, а следовательно изменится чувствительность усилителя.

    Для установки необходимой чувствительности нужно будет подобрать сопротивление R5. Сопротивление R9 изменять не стоит — лишь в крайнем случае можно установить резистор сопротивлением 130 Ом. На печатной плате предусмотрено два места для резистора R12 (на монтажной схеме обозначены как R12«), подключенные параллельно, поэтому в качестве R12 можно использовать и два резистора с сопротивлением большим номинального. Резисторы R4, R5 и R9 для обоих каналов не помешает подобрать попарно с наиболее близкими значениями сопротивлениий — это облегчит настройку усилителя.

    Конденсаторы C1, C2 и C4 пленочные. C1 и C2 типа К73—9, C4 — К73—17. Емкость C4 может быть от 0,47 до 1,5 мкФ. Рабочее напряжение конденсаторов C1 и C2 не критично (применены конденсаторы с напряжением 100 В), напряжение конденсатора C4 должно быть не менее 250 В. Можно применить и другие типы конденсаторов, однако при этом нужно учесть, что например металлобумажные или слюдяные конденсаторы будут иметь значительно большие габариты, а применение сегнетоэлектрических конденсаторов в звуковых цепях недопустимо из-за значительного пьезоэффекта.

    Применение негерметизированных конденсаторов (типа БМТ, МБМ) также недопустимо из-за наличия в них больших токов утечки. Абсолютно не подходят электролитические конденсаторы. Конденсаторы фильтров питания — любые подходящие по габаритам электролитические с рабочим напряжением не менее 300 В. Емкость C3 должна быть не менее 10 мкФ (однако в этом случае желательно увеличить сопротивление R7 до 5,1—6,2 кОм), емкость C5 уменьшать нежелательно (в крайнем случае можно поставить 220 мкФ). Также нежелательно уменьшение емкости конденсатора фильтра C7 в блоке питания.

    Диоды

    выпрямительного моста также можно заменить на любые другие, важно лишь чтобы при включении усилителя они выдерживали ток зарядки конденсаторов фильтра (до
    2 А
    ), и были расчитаны на обратное напряжение не менее
    400 В
    . Из отечественных вполне подойдут КД226Г, Д226, Д226Б.

    Панелька ПЛ9—2
    Панелька ПЛК9
    Доработанная панелька ПЛК9

    Для размещения ламп использованы панельки типа ПЛ9—2

    . Подойдут и другие панельки, которые можно устанавливать на печатную плату. При отсутствии таковых можно использовать панельки, не приспособленные для печатного монтажа. Для установки на плату к их выводам можно подпаять отрезки толстого одножильного провода, с помощью которых панелька и будет установлена на плате. Однако предпочтительнее будет доработать непосредственно выводы панельки, откусив острыми бокорезами (кусачками) часть вывода (см. фото).

    Джамперы JP1 использованы от вышедших из строя системных плат компьютеров. Такого же типа и штырьки разъема, через который сигнал подается на вход усилителя. Для подсоединения выходного трансформатора и блока питания на плате также смонтированы штырьки — они использовны от унифицированных разъемов, использовавшихся в телевизорах. Провода к этим штырькам подпаиваются, хотя не исключено и применение разъемов. При монтаже особое внимание следует уделить подсоединению к общему проводу — все цепи общего провода должны соединяться либо в одной точке, либо в строго определенной последовательности. На печатной плате такая последовательность соблюдена — необходимо лишь проследить, чтобы не было «лишних» соединений.

    Номинальная выходная мощность усилителя — 3 Вт, максимальная 4 Вт, номинальное входное напряжение 0,75 В. Этой мощности вполне достаточно для комфортного прослушивания аудиопрограмм в комнате площадью 30 м2 (используются акустические системы 6АС-224, из комплекта радиолы «Кантата-205»).

    Двухтактный ультралинейный УНЧ на EL84 (6П14П)

    (полная авторская версия)

    Типовой режим ламп выходного каскада (из справочника):

    Еа=300 В, Еg2=300 В, Rk=130 Ом, Raa=8 кОм,

    Ia = 2×36 mA, Ig2=2×4 mA, При Uвх=0.

    Ia = 2×46 mA, Ig2=2×11 mA, При Uвх=10 Вэфф. P=17 Вт, Кни=4 %.

    Отвод на экранную сетку для ультралинейного включения должен быть сделан от 25 % анодной обмотки.

    Чтобы подобрать нужный трансформатор ТАН из стандартного ряда типономиналов произведем некоторые расчеты.

    Амплитуда напряжения на анодной обмотке:

    Uaa = √ 2PR = √ 2 х 17 х 8000 = 522 В.

    Стало быть, на половине обмотки амплитуда напряжения составит 261 В, что при питании (анод-катод) в 300 вольт, оставляет на лампе в открытом состоянии 39 Вольт. Можно проверить по характеристикам – так оно и есть.

    Эффективное напряжение на анодной обмотке в 1,41 раза меньше и равно 185 В. То есть, нас устроит пара обмоток с таким рабочим напряжением или немного большим.

    Теперь определимся с коэффициентом трансформации. При нагрузке 8 Ом, относительно Raa соотношение сопротивлений составит 1000, а коэффициент трансформации (квадратный корень из 1000) – 31,6. Выходное напряжение на нагрузке 8 Ом составит (185 + 185) / 31,6 = 11,7 В. Для этой цели будем использовать две накальных обмотки по 6,3 В включенные последовательно с общим напряжением 12,6 В.

    С учетом использования стандартных выходных накальных обмоток и коэффициента трансформации 31,6 напряжение анодных обмоток должно составлять: 12,6 х 31,6 = 398 В или половина – 199 В. Это больше, чем 185, поэтому у нас трансформатор будет работать даже в слегка облегченном режиме.

    Итак, нам нужно подобрать трансформатор, с минимальным числом обмоток, чтобы вместе с двумя половинками сетевых обмоток на 110/127 В получить 199 В. Это возможно в следующих двух комбинациях: 110 + 89 и 127 + 72.

    На основании приведенных выше рекомендаций, для максимальной звуковой мощности 17 Вт, трансформатор надо выбирать мощностью 51 – 68 Вт. Идеально для нашего усилителя подходит ряд трансформаторов от ТАН27 до ТАН40 с мощностью 60 Вт.

    Внимательно изучив таблицу напряжений обмоток типовых трансформаторов, выбираем трансформатор ТАН28-127/220-50, имеющий следующую комбинацию напряжений: 110 + 40 + 56 В. Стало быть, отвод на экранные сетки можно будет сделать с 56-и вольтовой обмотки, затем, расположить 40-а вольтовую секцию, и, наконец, непосредственно в аноды ламп встанут 110-и вольтовые половины сетевой обмотки. И, соответственно, Raa = 8553 Ом при коэффициенте трансформации 32,7.

    Помимо ТАН28 весьма хорошие результаты дают трансформаторы соседних типономиналов:

    ТАН27-127/220-50, – комбинация обмоток: 127 + 28 + 28 + 6 = 189 В, и Raa = 7200 Ом;

    ТАН29-127/220-50, – комбинация обмоток: 110 + 56 + 56 = 222 В, при этом Raa = 9933 Ом.

    К двум накальным обмоткам, включенным последовательно, подключаем нагрузку 8 Ом. При нагрузке в 4 Ома, ее надо подключить к отводу накальной обмотки. Обе выходные “накальные” обмотки имеют отводы на напряжения: 5 + 1,3 В. Поэтому, если набрать напряжение с двух обмоток, как 5 + 1,3 + 1,3 = 7,6 В, то оно почти точно будет соответствовать нужному значению (8,2 В) для нагрузки в 4 Ома. И в этом случае выходная мощность усилителя составит 14 Вт.

    Напряжение анодного питания должно быть больше, чем типовые 300 В на величину падения напряжения на общем катодном резисторе 130 Ом при токе в 114 мА (2 х 46 + 2 х 11), что составляет 15 В. Стало быть, напряжение питания после фильтра выпрямителя должно быть 315 В. На пиках громкости усилитель будет потреблять ток 114 + 2 мА = 116 мА (2 мА потребляет входная лампа усилителя), средний же ток его потребления будет немногим больше тока покоя, составляющего 2 х 36 + 2 х 4 + 2 = 82 мА.

    С указанным трансформатором данный усилитель при средней выходной мощности, 8,5 Вт (половина от максимальных 17-и Вт) обеспечивает полосу усиливаемых частот от 34 Гц до 21 КГц по уровню минус 3 дБ. Чувствительность усилителя на частоте 1 КГц при максимальной выходной мощности составляет 0,28 вольта эффективного значения.

    Звук у этого усилителя очень четкий, и обладает типичной прозрачностью, характерной для ламповых схем. Соберите и послушайте сами. Работы-то тут на выходные – не более! День – сделать шасси и еще день смонтировать. Только сразу предупреждаю: Если Вы хотите услышать действительно ламповый звук – никаких печатных плат! Только навесной монтаж с естественной воздушной изоляцией между элементами схемы. Минимум проводов, монтаж надо вести исключительно выводами самих радиоэлементов используя монтажные лепестки ламповых панелей, жесткие выводы переменных резисторов. Возможно также использование отдельных монтажных точек или лепестковых текстолитовых планок. Электролитические конденсаторы надо установить на плате из нефольгированного гетинакса, пропустив их выводы в отверстия и смонтировать медным голым, луженым проводом диаметром 0,8 – 1 мм. Таким же проводом, одетым в лаковый кембриковый чулок, надо провести монтаж трансформаторов и другие “длинные” соединения в схеме.

    Печатный монтаж не стоит применять в конструкциях

    ламповых усилителей по следующим причинам:

    1. Повышенная емкость монтажа с плоских проводников на элементы схемы. При высоких импедансах схемы, высоких напряжениях и относительно малых токах активных элементов эта емкость, с диэлектриком относительно невысокого качества, вносит существенный вклад в специфику звучания усилителя. Стоит ли использовать в усилителе конденсаторы ФТ или К78-2, если мы параллельно им включаем паразитные емкости по 15 – 20 пикофарад с диэлектриком в виде материала печатной платы?

    2. Поверхностные утечки по изоляционному материалу печатной платы также вносят свою долю в искажение естественности звучания и ухудшение прозрачности звука.

    3. Механическая несовместимость. Наличие в ламповых схемах весьма крупногабаритных элементов, при крепеже их на печатную плату предъявляет к последней повышенные механические требования и снижает надежность электрических соединений при относительно больших усилиях, например, при смене ламп.

    4. Конструктивная незавершенность. Ламповый усилитель, выполненный на печатной плате все равно нельзя эксплуатировать, поскольку на ней невозможно разместить выходной и силовой трансформаторы, дроссель фильтра и для этого необходимо дополнять такую конструкцию все тем же шасси, все равно обвешивая печатную плату дополнительным навесным монтажом.

    5. При внесении изменений или дополнений в готовую конструкцию усилителя, что часто бывает в радиолюбительской практике, печатный монтаж и вовсе теряет всю свою привлекательность.

    6. Ну, и, наконец, наличие большой поверхности проводников (со стороны печати) с высокими напряжениями, опасными для жизни, не удовлетворяет нормам безопасности при эксплуатации таких конструкций в любительских условиях.

    Печатный монтаж хорош для транзисторных схем и весьма неудобен для ламповых.

    Для придания более душевного, мягкого и прозрачного звучания можно рекомендовать зашунтировать электролитические конденсаторы (лучше, фирмы JAMICON) старинными бумажными конденсаторами типа КБГ-И 0,015 мкФ на 400 В. Впрочем, пойдут и современные К78-2 того же или большего номинала на рабочее напряжение не менее 400 В.

    Звучание этого усилителя довольно сильно зависит и от типа используемой лампы в предварительном каскаде. Наиболее “вкусный” звук дает лампа 6Н23П. Однако великолепно работают и любые другие двойные триоды, с аналогичной цоколевкой. Только не забывайте при смене типа лампы изменить значение катодного резистора первого триода так, чтобы на катоде второго триода сохранялись бы расчетные 64 В.

    Резисторы в схеме типа МЛТ но, если Вы сможете достать древние углеродистые ВС, то звук будет естественней и чище. Но это уже тонкие нюансы.

    Блок питания

    . Выполнен на базе трансформатора ТАН33-127/220-50 или ТАН33-220-50 – в блоке питания можно использовать упрощенные трансформаторы с одной целиковой обмоткой на 220 В. Кенотронный выпрямитель с дроссельным фильтром выполнены по классическим схемам и в пояснениях не нуждаются. Вместо кенотрона EZ81 можно поставить EZ80, а при их отсутствии, – наш 6Ц4П (он потянет, но с небольшой перегрузкой), и заменить панельку с 9-и штырьковой на 7-и штырьковую. Впрочем, можно поставить их два, в каждом плече запараллелив аноды. Переменный резистор в цепи накала обеспечивает нейтрализацию фона переменного тока.

    Первое включение

    . Проверьте правильность монтажа. Установите в средние положения оба переменных резистора. Включите усилитель и проверьте соответствие напряжений в различных точках конструкции на соответствие значениям, указанным на схеме. Отличие не должно быть более 5%, ну, разумеется, если в розетке в этот момент напряжение 220 В! – Очень немаловажное замечание!!!

    Регулировка схемы

    . Заключается в установке с помощью переменного резистора “Баланс” равенства падений напряжения 0,8 В на резисторах 20 Ом, включенных последовательно между 8 и 9 выводами выходного трансформатора. Желательно, чтобы эти резисторы были подобраны одинакового номинала с точностью до 1% – это очень легко сделать, если купить их десяток, а потом просто перемерить тестером на совпадение номинала.

    Если выходные лампы Вашего усилителя не являются подобранной парой, то в этой схеме их можно подобрать. Установите переменный резистор “Баланс” в среднее положение и убедитесь в равенстве напряжений смещения на его крайних выводах. Для этого можно подсоединить к крайним выводам резистора цифровой вольтметр со шкалой 2В и выставить ноль по нему. Затем, перебирая все имеющиеся у Вас лампы, найдите те, у которых будут одинаковые падения напряжений на 20-и омных резисторах. При смене ламп надо обязательно выдерживать не менее 2-х минут с момента подключения до момента измерения.

    Заключительный этап настройки проводится, когда в усилитель установлены подобранные лампы и выставлен баланс токов выходного каскада. Регулировка заключается в установке минимального уровня фона на его выходе. Для этого нужно закоротить вход усилителя, а на выход подключить либо милливольтметр переменного тока, либо осциллограф, установив максимальную чувствительность его входа. Изменяя положение движка переменного резистора “Фон” устанавливают минимальные показания милливольтметра или осциллографа. На этом регулировка усилителя закончена. Слушайте и наслаждайтесь!

    Авторский макет усилителя

    За основу было взято шасси и монтаж профессионального контрольного усилителя, от устаревшей и демонтированной радиовещательной аппаратуры.

    А это вид на монтаж усилителя. На рисунках видна дополнительная лампа EM84 — индикатор уровня выходного сигнала усилителя. А в подвале шасси размещены элементы амплитудного детектора для работы индикатора.

    Пример правильного, классического лампового монтажа

    Классическая конструкция двухтактного усилителя, выполненная на универсальном макетном шасси под пальчиковые и под октальные лампы.

    Именно такую конструкцию и именно такой подход в конструировании ламповых схем я бы рекомендовал современным радиолюбителям, которые родились после того, как в 1965 г. в Советской оборонке были запрещены новые разработки на радиолампах, классическая школа лампового конструирования стала забываться и в радиолюбительской среде тоже, и в нынешнее время утрачена почти полностью. Поэтому увидеть действительно правильную ламповую конструкцию вдвойне приятно.

    Итак, слово автору этой конструкции:

    «Размер шасси выбирал исходя из стандарта 43 см х 28,5 см. Как раз становится в стойку. Предварительно вычертил карандашом на миллиметровке в натуральную величину. Из картонки вырезал проекции трансов, ламп и прочих крупных деталей. Затем долго двигал в поисках оптимального расположения. Для оперативного измерения режимов ламп применил одиночные розетки. Со стороны подвала они же используются как изолированные лепестки. Удобно. Прорисовал все соединения на бумажке, максимально стараясь использовать выводы самих элементов. Где уж совсем никак, поставил расшивочные колодки. Вообще-то этот этап самый важный и спешить пилить-сверлить не стоит. Хорошо продуманная разводка на бумаге избавляет от многих “сюрпризов” в железе. Хотя и я их не избежал, но на то он и первый опыт.»

    Вячеслав Багрий

    , г. Киев, Украина

    инженер промышленной электроники

    любитель конструирования ламповой аппаратуры

    Усилитель, выполненный на универсальном макетном шасси

    под пальчиковые и под октальные лампы:

    любитель конструирования ламповой аппаратуры.

    Обсуждения и расчеты схемы этого варианта усилителя были проведены вот в этой теме форума “Любимые лампы”. Пообщаться на форуме с автором конструкции Вы можете здесь.

    Автор: Сергей Комаров

    , UA3ALW

    Журнал «Радио» № 5, 2005

    Из сайта radiostation.ru

    ↑ Налаживание усилителя несложно.

    Прежде всего убеждаются в работоспособности блока питания. Напряжение «+275» может быть в пределах от 250 до 300 В (в зависимости от типа использованного трансформатора). Переменное напряжение 6,3 В считается в пределах нормы, если оно не ниже 6,0 В, но и не выше 6,5 В. Затем к блоку питания подключают плату усилителя. Лампы пока не устанавливаем.
    Таблица 1. Напряжения на панельках без ламп

    Панелька лампы Ножка
    1 2 3 4 5 6 7 8 9
    VL1 +49 0 0 +275 +275 0 0 +49
    VL2 0 0 +49 +49 +275 +275

    Подключив плату, нужно проверить поступающие напряжения на панельки ламп. В таблице 1

    приведены значения напряжений для этого случая. Очень тщательно отнеситель к замеру напряжения на 2-й ноже панельки VL2 — там должен абсолютный «0». Малейшее положительное постоянное напряжение будет значить только одно — конденсатор C4 имеет утечку и должен быть заменен до включения ламп. Напряжение «+49» — это напряжение, которое получается на делителе R11-R12, и если вы изменяли номиналы этих резисторов, то оно может отличаться от указанного, но в любом случае оно должно соответствовать напряжению в точке соединения R11-R14. Отсутствие или значительное несоответствие напряжения «+275» на какой-либо ножке говорит о неисправности в этой цепи, как правило об обрыве. Конечно, могут еще быть неисправны C3 или C5, но в этом случае последствие их неисправности будет выражено путем обугливания резисторов R7 или R10 соответственно.

    Таблица 2. Напряжения на ножках ламп

    Панелька лампы Ножка
    1 2 3 4 5 6 7 8 9
    VL1 +49 +2,0 0 +150 +150 0 +2,0 +49
    VL2 0 +6,0 +49 +49 +250 +255

    Если все в порядке, отключаем питание, подключаем акустические системы или эквивалент нагрузки (которым может служить резистор сопротивлением от 3,9 до 8,2 Ом и рассеиваемой мощностью не менее 2 Вт), снимаем джампер JP1 и устанавливаем лампы. Подаем питание на усилитель и сразу же снова контролируем напряжения на ножках 3 ламп VL2. По мере разогрева катодов оно должно плавно увеличиться до +6,0..6,1 В и далее оставаться таким — это будет говорить о выходе ламп на нормальный рабочий режим. Напряжение, выше чем 6,3 В, говорит о сильном износе лампы (уменьшилась крутизна характеристики, как правило следствие загазованности внутри баллона лампы), заниженное напряжение (примерно от 5,8 и ниже) также характерно для долго работавших ламп (потеря эмиссии) — такие лампы необходимо заменить. Напряжения на других ножках ламп приведены в таблице 2. Напряжения на анодах и катодах VL1 указаны для случая разомкнутого JP1 — при его установке на место напряжения на анодах понизятся до 110..120 Вольт, а на катодах до 1,7..1,8 В. Если напряжения укладываются в рамки дозволенных, можно попробовать подать на вход усилителя сигнал небольшой амплитуды (порядка 25—50 мВ, т. к. JP1 снят и чувствительность максимальна). В случае успеха остается лишь убедиться, что общая обратная связь отрицательна. Для этого аккуратно устанавливаем JP1 на место. Если в при этом произойдет самовозбуждение усилителя, сопровождаемое громким шумом, воем или свистом в акустической системе — в этом случае необходимо поменять концы вторичной обмотки выходного трансформатора между собой местами. На этом налаживание можно считать законченным.

    Конструкция усилителя

    Усилитель монтируется на П-образном металлическом шасси размерами 200x140x45 мм, с учетом рекомендаций, изложенных в разделе 24.2. На горизонтальной поверхности шасси укреплены ламповые панели, электролитические конденсаторы С7, С8 и два трансформатора Т1 и Т2.

    На одной боковой стороне шасси укреплены выключатель сети, регуляторы громкости и тембра звука, а другой — соединители для подключения усилителя к источнику звука и сети.

    Для уменьшения переменного фона важно найти оптимальное расположение силового трансформатора относительно выходного. С этой целью, во время макетирования по компоновке деталей, временно подключают к сети силовой трансформатор и, поворачивая его в разных направлениях, прослушивают наушники, подключенные к первичной обмотке выходного трансформатора, на наводимый в них переменный ток. По минимальному уровню низкого тона в наушниках определяют оптимальное расположение трансформаторов.

    ↑ Меры предосторожности

    1. При любых монтажных работах устройство необходимо обесточивать. Так как в усилителе применены накопительные конденсаторы большой емкости, необходимо дождаться их разрядки, которая происходит в течение 30—40 секунд после выключения усилителя. При испытаниях блока питания отдельно от усилителя будьте внимательны — в этом случае конденсатор C7 способен хранить заряд весьма длительное время (до нескольких суток). Для обеспечения разрядки конденсатора параллельно к нему следует временно подпаять резистор сопротивлением от 100 кОм до 1 МОм и мощностью не менее 0,5 Вт. Категорически не рекомендуется разряжать конденсаторы с помощью короткого замыкания их выводов (например отверткой или пинцетом) — это может привести как к выходу из строя конденсатора, так и к травме.
    2. Ламповые усилители, в отличие от транзисторных, не боятся короткого замыкания в нагрузке, но зато обрыв в цепи нагрузки может вывести из строя выходной трансформатор. Очень не рекомендуется включать усилитель при отсутствии подключенной к его выходу номинальной нагрузки (номинальное сопротивление нагрузки 4…8 Ом) — это грозит пробоем изоляции первичной обмотки выходного трансформатора вследствие ее значительной индуктивности. Если вы собираетесь эксплуатировать усилитель вместе с наушниками — необходимо учесть это и на время подключения наушников обеспечить параллельное подключение эквивалента нагрузки, которым может служить обычный резистор сопротивлением от 3,9 до 8,2 Ом и рассеиваемой мощностью не менее 2 Вт. Любые же переключения нагрузки, при которых возможен пусть даже кратковременный разрыв ее цепи, необходимо выполнять только при выключенном питании усилителя.

    3. Выходные пентоды 6П14П при работе очень горячие. Не обожгитесь

    Ламповый УНЧ на 6Н2П и 6П14П 5 Вт

    В схеме усилителя звуковой частоты, представленной на рис. 24.8, используется всего две пальчиковые лампы. Усилитель имеет такие основные характеристики: номинальная выходная мощность 5 Вт, коэффициент нелинейных искажений менее 2%, чувствительность 100 мВ, полоса равномерно усиливаемых частот 50…12000 Гц, сопротивление нагрузки 4…6 Ом. Два таких усилителя могут быть использованы для создания домашней стереофонической системы.

    На двойном триоде 6Н2П (VL1) выполнен двухкаскадный усилитель напряжения, а в выходном каскаде используется мощный пентод типа 6П14П (VL2). На вход усилителя можно подать сигнал от CD-проигрывателя или УКВ-тюнера. Сигнал с переменного резистора R1, выполняющего функции регулятора громкости, подается на управляющую сетку триода VL1.1. После усиления сигнал через конденсатор связи С1 и корректирующие цепи подается на управляющую сетку второго триода VL1.2.

    Принципиальная схема усилителя звуковой частоты мощностью 5 Вт на двух электронных лампах

    С анодной нагрузки второго триода, резистора R9, напряжение звуковой частоты через конденсатор С6 и резистор R13 поступает на управляющую сетку пентода VL2, который является усилителем мощности. Электрические колебания низкой частоты большой мощности, возникающие в анодной цепи пентода, с помощью выходного трансформатора Т1 подводятся к громкоговорителю ВА1.

    В усилителе имеются плавные регулировки по низшим и высшим частотам. С помощью переменного резистора R5 производится регулировка низших частот, а с помощью переменного резистора R7 — по высшим частотам.

    Необходимые начальные отрицательные напряжения смещения на управляющих сетках ламп VL1.1, VL1.2 и VL2 осуществляются резисторами R3, R10, R13, включенными в цепи их катодов.

    Питается усилитель от выпрямителя, собранного по обычной мостовой схеме на четырех полупроводниковых диодах VD1…VD4. Напряжение на выпрямитель подается со вторичной обмотки трансформатора Т2, первичная обмотка которого может быть включена в сеть с напряжением 220 В или 127 В. Переключение на требуемое напряжение сети производится перестановкой плавкого предохранителя FU1 в соответствующие гнезда. Нити накала питаются от обмотки III силового трансформатора Т2. Для уменьшения шумов и фона переменного тока на нити накала ламп VL1.1 и VL1.2 предусилителя подается пониженное напряжение питания. С этой целью последовательна с нитью накала лампы VL1 включен резистор R11.

    Самодельными деталями УЗЧ являются: шасси, выходной Т1 и силовой Т2 трансформаторы. Хотя, в принципе, можно использовать и трансформаторы промышленного производства, если таковые имеются в распоряжении радиолюбителя. Постоянные резисторы типа MЛT, соответствующие мощности указанной на схеме. Переменные резисторы Rl, R5 и R7 могут быть типа СПЗ-ЗЗ. Электролитические конденсаторы С7 и С8 типа К50-27, остальные постоянные конденсаторы типа МБГО. Предохранитель FU1 должен быть рассчитан на ток 0,5 А.

    Для силового трансформатора Т2 при самостоятельном изготовлении используется сердечник из пластин Ш16 с окном площадью 6 см2 и толщиной набора 32 мм. Обмотка I содержит 2100 витков провода ПЭЛ 0,27 с отводом от 1220 витка, обмотка И — 2400 витков ПЭЛ 0,16, а обмотка III — 65 витков ПЭЛ 0,64. Экранирующая обмотка IV представляет собой плотный ряд витков провода ПЭЛ 0,27…0,31, уложенных между первичной обмоткой I и вторичными обмотками II и III трансформатора. В выходном трансформаторе Т1 может быть использован Ш-образный сердечник с площадью сечения среднего стержня 6…7 см2 и площадью окна не менее 6,5 см2. Его первичная обмотка I имеет 2500 витков провода ПЭЛ 0,16, а вторичная II — 75 витков ПЭЛ 0,8…0,9.

    Усилитель монтируется на П-образном металлическом шасси размерами 200x140x45 мм, с учетом рекомендаций, изложенных в разделе 24.2. На горизонтальной поверхности шасси укреплены ламповые панели, электролитические конденсаторы С7, С8 и два трансформатора Т1 и Т2. На одной боковой стороне шасси укреплены выключатель сети, регуляторы громкости и тембра звука, а другой — соединители для подключения усилителя к источнику звука и сети. Для уменьшения переменного фона важно найти оптимальное расположение силового трансформатора относительно выходного. С этой целью, во время макетирования по компоновке деталей, временно подключают к сети силовой трансформатор и, поворачивая его в разных направлениях, прослушивают наушники, подключенные к первичной обмотке выходного трансформатора, на наводимый в них переменный ток. По минимальному уровню низкого тона в наушниках определяют оптимальное расположение трансформаторов.

    При исправных деталях и правильном монтаже при включении усилителя в сеть в громкоговорителе должен прослушиваться ровный шум. При вращении регулятора громкости должно происходить плавное нарастание громкости звучания. При вращении регуляторов тембра должна происходить окраска звука в сторону низких или высоких частот. В случае возникновения неисправности в усилителе следует с помощью вольтметра проконтролировать значения напряжений, указанные на схеме. Допустимое отклонение их значений от указанных на схеме может составлять ±20%. Качество работы усилителя оценивают при прослушивании музыки различных жанров, от рока до классики.

    Автор разработки: В.М. Пестриков. Энциклопедия радиолюбителя.

    Источник материала
    Поделиться в социальных сетях

    ↑ Работа над ошибками

    Время, прошедшее со дня сборки первого работающего макета УМЗЧ, еще раз показало, что в принципе нет такой конструкции, которую нельзя было бы улучшить. Если бы для каждого внесения изменения в схему пришлось изготавливать новый усилитель, то было бы ими «осчастливлено» уж наверное никак не менее половины населения города. Впрочем, это гипербола:-) В реальности же было опробовано несколько изменений в схеме, способствующих «более правильному» использованию ламп, но не требующих при этом значительной переделки конструкции.

    ↑ О схеме 2

    Прежде всего, по настоятельным рекомендациям настоящих аудиофилов, были введены конденсаторы в катодные цепи автоматического смещения: C4 и C7 для ламп VL1 и VL2 соответственно. Благдаря этим конденсаторам устраняется влияние катодных резисторов (фактически — устраняется местная ООС по току) на выходное сопротивление усилительных каскадов (без этих конденсаторов оно заметно выше). И, если для каскада на VL1 это проявляется не столь явно, то ввод конденсатора C7 в цепь катода выходного пентода VL2 позволил (хотя и совсем немножно) увеличить максимальную выходную мощность усилителя.
    Несколько усложнена цепочка подачи общей ООС (R4,R7) в катодную цепь первой лампы (R5,C4). Это сделано в связи с желанием уменьшить влияние параметров этой цепочки на режим лампы VL1. Теперь напряжение смещения лампы VL1 практически полностью определяется величиной сопротивления катодного резистора R5, вследствие чего отпадает необходимость в его подборе после изменения глубины обратной связи.

    Введен еще один двупозиционный джампер JP2, повышающий степень удобства любителям экспериментировать. Джампер позволяет переключать выходнул лампу из пентодного режима в триодный и наоборот. (На схеме изображено пентодное включение — когда экраниующая сетка подключена к источнику питания. В триодном включении экранирующая сетка подключается непостредственно к аноду, чем обеспечивается достаточно глубокая местная ООС по напряжению, при этом Вольт-амперные характеристики — ВАХ — лампы становятся очень похожими на ВАХ триодов, из-за чего и возникло такое название.) Надо заметить, что использование этой возможности требует особой аккуратности от экспериментатора — изменение режима лампы часто ведет за собой необходимость коррекции величины смещения на первой сетке, а это значит, что необходимо при этом изменять и величину сопротивления R10.

    Рекомендуемые режимы эксплуатации лампы 6П14П

    Электрические величиныIIIIIIIV
    Напряжение на аноде, В250250250250
    Напряжение на второй сетке, В250250250250
    Напряжение смещения на первой сетке, В-6-6
    Сопротивление в цепи катода для автоматического смещения, Ом120120
    Эффективное напряжение на первой сетке, В3.44.23.44.2
    Ток в цепи анода, мА50524647
    Ток в цепи второй сетки, мА7.17.66.56.8
    Сопротивление в цепи анода, кОм5.24.05.24.0
    Выходная мощность, Вт4.55.74.254
    Коэффициент нелинейных искажений, %6.510810.7

    ↑ Печатка v.2

    Печатная плата была доработана с учетом вышеизложенных изменений. Удалось сохранить ее прежний размер и механические параметры. Но так как монтаж стал плотнее, при сборке нужно обращать внимание на габариты используемых электролитических конденсаторов. Вариант печатной платы с джампером JP2, однако, кажется не совсем удачным из-за излишнего количества дополнительных проводников, существенно повышающих плотность монтажа (между контактами джампера напряжение может достигать 300 Вольт — поэтому нужно внимательно отнестись к соблюдению зазора между дорожками платы во избежание пробоя).
    Печатная плата с JP2

    Печатная плата без JP2

    ↑ О нагреве конденсаторов

    Многие заметили, что при эксплуатации усилителя происходит нагрев электролитических конденсаторов. Нагрев происходит вследствие теплового излучения ламп и, на мой взгляд, не является сколько-нибудь опасным — конденсаторы C3 и C6 нагреваются до температуры порядка 40—45 градусов, а это весьма немного. Однако надо отметить, что компоновка печатной платы усилителя расчитана на открытую конструкцию и, в случае размещения усилителя, смонтированного на предлагаемой печатной плате, в каком-либо корпусе, не исключено, что придется применить тепловые экраны для уменьшения степени нагрева конденсаторов.

    ↑ О замене ламп

    Наиболее близкой по параметрам к лампе 6П14П является 6П18П. Фактически лампы очень близки (при отсутствии маркировки их не отличить вообще) и различаются лишь, если верить справочнику, номинальным напряжением на аноде, которое у 6П18П составляет 170 В при максимально допустимом 250 В. Однако 6П18П прекрасно работает и при более высоких напряжениях и может быть установлена вместо 6П14П без каких-либо изменений в схеме. К сожалению, на этом список ламп, пригодных для такой замены заканчивается — для остальных ламп необходим подбор катодного резистора. Наиболее близкие по параметрам к 6П14П лампы:

    Лампа Ток анода Смещение R10 Мощность резистора Выходная мощность
    6П15П 35 мА -2.5 В 75 Ом 0.5 Вт 2.5 Вт
    6П33П 48 мА -15 В 270 Ом 2.0 Вт 4.2 Вт

    Возможно применить лампу 6П1П (с катодным резистором 240 Ом), но у нее другая цоколевка, что влечет за собой необходимость изменения рисунка печатной платы. Лампу 6П43П применить затруднительно (хотя цоколевка и совпадает) из-за большой величины необходимого для ее работы смещения (для этой лампы выгоднее применять т. н. фиксированное смещение от отдельного источника). Лампа 6Н3П без каких-либо переделок заменяется на лампу 6Н26П. Без изменений схемы возможно применение 6Н1П, но она отличается цоколевкой. 6Н2П и 6Н23П малопригодны из-за малого тока анода у 6Н2П (всего 2,3 мА) и сильного микрофонного эффекта у 6Н23П, но попробовать использовать их можно, также учтя их цоколевку (аналогична цоколевке 6Н1П)

    Предельно допустимые электрические величины

    Наибольшее напряжение накала, В6.9
    Наименьшее напряжение накала, В5.7
    Наибольшее напряжение на аноде, В300
    Наибольшее напряжение на второй сетке, В250
    Наибольшая мощность, рассеиваемая на аноде, Вт12
    Наибольшая мощность, рассеиваемая на второй сетке, Вт2
    Наибольший ток в цепи катода, мА66
    Наибольшее постоянное напряжение между катодом и подогревателем, В100
    Наибольшее сопротивление в цепи первой сетки, МОм1

    Характеристики зависимости токов анода и второй сетки от напряжения на аноде при напряжении на второй сетке 250 В

    Ток в цепи анода; ток в цепи второй сетки; наибольшая мощность, рассеиваемая на аноде.

    Характеристики зависимости выходной мощности, коэффициента нелинейных искажений, токов анода и второй сетки от эффективного напряжения на первой сетке при напряжении на аноде и на второй сетке 250 В, напряжении смещения 6 В и сопротивлении нагрузки 5200 Ом

    Ток в цепи анода; ток в цепи второй сетки; выходная мощность; коэффициент нелинейных искажений.

    Передатчики на 6П3С и закат эпохи романтизма / Хабр


    Ламповый усилитель для компьютера.

    Решил поделиться своей конструкцией лампового усилителя, который собрал для компьютера. В схеме ничего нового нет, стандартная схема, за основу взята схема Борисова из журнала «Радио» за 1976 год №3 стр. 52. Усилитель дома нагружен на колонки S-90 с сопротивлением 4 Ома. Номинальная мощность усилителя 1,5 — 2 вт, но этой мощности хватает вполне, чтобы раскачать колонки и озвучить комнату. Усилитель собран в стерео-варианте, на лампах 6Ф5П. Схемы обоих каналов одинаковые и поэтому приведена схема только одного канала.

    Схема при правильной сборке не требует налаживания, работает сразу, и можно применять любые имеющиеся лампы, например 6Ф3П, 6Ф4П (выходная мощность в этом случае немного уменьшится), так же не комбинированные лампы 6П14П и во входной части 6Н1П, 6С1П, можно так же ставить пентоды в триодном включении — 6Ж3П, 6Ж5П. Естественно все эти замены с соблюдением цоколёвок ламп. За внешний вид простите, собрал из того, что было под рукой.

    Все детали этого усилителя применяются готовые. В качестве выходных трансформаторов можно использовать распространённые ТВЗ-1-9, выходные трансформаторы от ламповых телевизоров, радиоприёмников. Я использовал трансы от телевизоров с маркировкой ИП4.730.015, первичка которых содержит 3000 витков, вторичка 91. Правда я их немного переделал. Сердечник использовал тот же, сделал новые каркасы и просто разделил первичку на три части по 1000 витков. После намотки первой части первички, изменил направление намотки второй части, потом третью часть мотал в том же направлении, что и первую. Потом все части соединил последовательно. Вторичную обмотку по 91 витку проводом 0,35, мотал после каждой части первички. Потом все три вторичные обмотки соединил параллельно. Монтаж навесной. Это проще и лучше для звука.

    Как я уже говорил, усилитель работает на 4-х омные колонки S-90 и для комнаты мощности усилителя хватает «за глаза», потому, что мощность 2 вт лампового усилителя и 2 вт транзисторного — совершенно разные вещи. Силовик установлен сверху и закрыт кожухом. Можно применить любой от лампового приёмника, мощностью 60-100 ватт и с напряжением анодной обмотки на холостом ходу 180 — 210 вольт, ну и 6,3 вольта накала. Выход звуковухи непосредственно подаётся на усилитель. Регулировки тембра я убрал, так как на компе есть эквалайзер, и он здесь без надобности. Внешний вид усилителя с задней стороны.

    При прослушивании старых записей на этом усилителе, появилось совсем другое ощущение, стали различимы инструменты. которых раньше и не слышал, появилась прозрачность в звучании и от прослушивания музыки пропало утомление. Ламповый звук не надоедает в отличие от транзисторного. Конечно лучше использовать «бумажные» динамики, но и на компрессионных тоже чувствуется разница. Попробуйте собрать, не пожалеете.

    john 14 мая, 2012 — 14:19

    За основу взята схема усилителя НЧ от отечественного радиоприемника «Рига-10» и схема болгарского промышленного усилителя «Моно х 25».

    В усилителе применен следующий комплект ламп — во входном каскаде 6Ж32П, впоследствии была заменена на 6Ф12П, чтобы на триодной ее части получить катодный повторитель для согласования с низким сопротивлением регулятором тембра (как в «Моно х 25»), ECC83 (или 6Н9С) — 2-й каскад предварительного усиления низкой частоты и фазоинвертор, две лампы 6П41С в выходном двухтактном каскаде и индикатор уровня выходного сигнала на лампе EM34 (или 6Е3П).

    Задача получить максимально возможную выходную мощность нами не ставилась — усилитель должен был работать как второй канал вместе с усилителем от радиоприемника «Рига-10». Т.е. максимальная выходная мощность получившейся конструкции не превышала 8-10 Вт. Частотный диапазон — не уже 40 — 16 000 Гц.

    Усилитель смонтирован в корпусе от усилителя низкой частоты от киноустановки «Украина».

    Силовой трансформатор от магнитофона «Днепр-12Н» (можно и от «Ригонды»). Дроссель от лампового телевизора 3 класса типа «Весна». Выходной трансформатор самодельный, его данные: W1 — выводы 1-2 — 1000 витков ПЭВ-2 0,35; W2 — выводы 2-3 — 1000 витков ПЭВ-2 0,35; W3 — выводы 4-5 — 82 витка ПЭВ-2 0,72; W4 — выводы 5-6 — 38 витков ПЭВ-2 0,72. Железо от трансформатора от магнитофона «Днепр-12 Н».

    Усилитель нагружен на акустическую систему с сопротивлением по постоянному току — 8 Ом.

    Очень неплохо в усилителе работали выходные трансформаторы (для ламп 6П14П) от магнитофона «Днепр-12Н» или радиолы «Урал-114» как в обычном, так и в ультралинейном режимах.

    Номиналы конденсаторов и сопротивлений подбирались экспериментально и могут несколько отличаться при повторении усилителя.

    С катодным повторителем усилитель работает более стабильно и имеет лучшую линейность. Вариант с лампой ЕЕС83 вместо лампы 6Ф12П также был опробован, однако общее усиление в этом случае было меньше и приходилось увеличивать емкость, шунтирующую катодное сопротивление, и уменьшать уровень ООС, а это, в свою очередь, приводило к некоторому росту нелинейных искажений всего тракта.

    Ложка дегтя! В некоторых лампах 6П41С Новосибирского производства при установке вертикально (в телевизорах они расположены горизонтально) при прогреве происходило провисание сеток и их замыкание, что сопровождалось падением усиления и разогревом анода.

    Литература:

    УНЧ на лампах Г. Крылова 6Ж1П, 6П15П (4Вт)

    Ниже предоставлена схема УМЗЧ для воспроизведения грамзаписи Г. Крылова. Выходная мощность его 6 Вт при коэффициенте нелинейных искажений 3%; при выходной мощности 4 Вт коэффициент нелинейных искажений 1%. Неравномерность частотной характеристики в диапазоне от 25 гц до 16 кГц — 1 дБ. Чувствительность с входа — 170 мВ. Уровень фона -55 дБ. Особенностью усилителя (рис.13), который состоит из каскада предварительного усиления, двухтактного выходного каскада и выпрямителя, является своеобразная схема возбуждения оконечного каскада без использования фазоинвертора.

    Сигнал с регулятора громкости R1 подается на управляющую сетку лампы типа 6Ж1П, усиливается ею и поступает на управляющую сетку выходной лампы Л2 типа 6П15П. Напряжение сигнала с катода лампы Л2 поступает далее на катод лампы Л3.

    Напряжение сигнала U подаваемое на лампу Л3, можно определить из формулы: U= (I1 — I2)(R7 + R8), где I1 и I2 — переменные составляющие токов Л2 и ЛЗ.

    Увеличить это напряжение не представляется возможным, поскольку для хорошего использования лампы Л3 ток I1 должен быть близок к I2, а увеличивать сопротивление резистора R8 нельзя из-за снижения анодного напряжения. Стало быть, данная схема представляет интерес только при использовании ламп с большой крутизной, работающих при малом напряжении возбуждения. Из распространенных ламп этому требованию удовлетворяет пентод 6П15П.

    Для уменьшения нелинейных искажений и снижения выходного сопротивления усилитель охвачен отрицательной обратной связью глубиной 14 дБ. Напряжение обратной связи снимается с вторичной обмотки выходного трансформатора и через резистор подается на катод лампы Л1.

    Силовой трансформатор собран на сердечнике из пластин Ш32, толщина набора 32 мм, окно 16х48 мм. Сетевая обмотка содержит 880, а анодная 890 витков провода ПЭЛ 0,33, накальная обмотка состоит из 28 витков провода ПЭЛ 0,8.

    Выходной трансформатор (рис.14) выполнен на сердечнике из пластин Ш26, толщина набора 26 мм, окно 13X39 мм. Первичная обмотка содержит 1200Х 2 витков провода ПЭВ-2 0,19, вторичная — 88 х 3 витков провода ПЭВ-2 0,47. Необходимо строго выдержать равенство чисел витков секций вторичной обмотки и соединить секции параллельно.

    Усилитель смонтирован на шасси из алюминия толщиной 1,5 мм размером 240x92X53 мм. Первый каскад должен быть максимально удален от силового и выходного трансформаторов. Корпус потенциометра R1 следует соединить с шасси.

    Расстояние между силовым и выходным трансформаторами должно быть не менее 15 мм. Оси их катушек должны быть взаимно перпендикулярны.

    Налаживание усилителя сводится к регулировке величины обратной связи изменением сопротивления резистора R10. Если усилитель возбуждается, то выводы вторичной обмотки выходного трансформатора следует поменять местами. Чтобы избежать самовозбуждения усилителя на ультразвуковых частотах, глубину обратной связи не следует делать более 15 дБ.

    Мостовой выпрямитель на диодах Д209 можно заменить селеновым выпрямителем АВС — 120-270. Конденсаторы С5, С6 желательно заменить одним конденсатором емкостью 150 мкФ на напряжение 300 В. Громкоговорители акустического агрегата должны иметь полное сопротивление 8-10 Ом. Автор применил два громкоговорителя 5ГД10, соединенные последовательно.

    Источник: Радиоаматор 1999. 40 лучших конструкций ламповых УМЗЧ за 40 лет.

    Описание конструкции.

    I. Блок питания.

    Схема: (20k) или DjVu(8k).

    Каждый канал усилителя питается от своего БП. Рассмотрим один из них. БП выполнен на трансформаторе ТР1 ТС-180. В качестве ТР2 применён ТВК-110.

    Чтобы не мудрить с дополнительным трансформатором на напряжение смещения, ТС-180 был разобран, и на одну из катушек проводом диаметром 0,3 мм было намотано примерно 150-170 витков. Концы были откушены от ламелей, а на их место припаяны концы новой обмотки. После этого обе катушки были «проварены» в разогретой до 70- 80 С? смеси парафин-воск. Состав: 50% воска на 50% парафина. Парафин продается в аптеках, воск можно купить на рынке у людей торгующих медом. После «проварки» излишки застывшей смеси снаружи были удалены и особенно тщательно очищены внутренности катушек. Торцы подков трансформатора были зачищены и смазаны эпоксидной смолой. Боковые поверхности подков и внутренние поверхности катушек были смазаны клеем БФ. Можно и той же эпоксидной смолой, если надеетесь, что разбирать трансформатор в будущем Вам не придется. Картон вставок так же обработан клеем. Не дожидаясь застывания клея собираем трансформатор, затягиваем винты и включаем на несколько минут, время от времени, поворачивая его с боку на бок. Этим добиваемся проникновения клея в промежутки между вибрирующими частями трансформатора. После этой процедуры, ТС-180 оставляется до полного высыхания клея на сутки. После подобной обработки, трансформатор не гудит и не создает вибраций. В качестве соединительных проводов использовался провод в жаростойкой изоляции. Без наворотов. Для накалов ламп провода попарно скручены.

    Более никаких изменений в конструкции БП не производилось. Конденсаторы использовались СГО — 3

    II. Фильтр БП, конденсаторы.

    В фильтре БП резистор 3-4 Ом изготовлен из манганинового провода диаметром 0,15 мм. Никакой хитрости тут нет, просто готовый резистор не нашел. Электролитические конденсаторы расположены следующим образом. От резистора 3 Ом, первый электролит 330 мkФ, второй 220 мkФ. После дросселя два конденсатора по 220 мkФ. Все конденсаторы на 350 Вольт. Параллельно каждому конденсатору подключен бумажный конденсатор 10 мкФ х 300 Вольт. Дроссель изготовлен из трансформатора ТВК- 70. Обмотка содержит 1200 витков провода диаметром 0,2 мм. Сопротивление обмотки 31 Ом. Конденсатор 2,0 мкФ в аноде 6П45С заменен на бумажный 10 мкФ х 300 Вольт.

    В аноде 6Э5П установлен электролитический конденсатор 220 мкФ х 350 Вольт и параллельно ему бумажный 10 мкФ х 300 Вольт. В цепи катода 6Э5П электролит 4700 мкФ х 16 Вольт, второй конденсатор бумажный 4 мкФ. В сетке 6Э5П электролит 47 мкФ х 160 Вольт ITT. Конденсаторы в цепи смещения сетки 6П45С установлены согласно схеме. Разделительный конденсатор долго подбирался из конденсаторов К71, были попробованы и К73-11А, но в итоге по совету А.И. Манакова решено было остановиться на бумажном конденсаторе 0,47 мкФ. С конденсатора был аккуратно бокорезами скушен корпус. Удалены боковые «пробки». Конденсатор был обмотан нитками в один слой и «проварен» в парафино — восковой смеси при температуре 70-80 С?. Нитки после проварки удалять не стал.

    После того, как статья была написана, было произведено еще одно изменение. Дроссели были домотаны дополнительной компенсационной обмоткой 80 витков. Его включение стало таким: (4k) или DjVu(

    III. Режимы работы ламп, резисторы, прочее:

    В качестве регулятора громкости был применен сдвоенный резистор СП-III на 33 кОм, что, как отмечают многие — не есть хорошо. Добудете более хороший или поставите раздельные резисторы на каждый канал — будет лучше. Мне же понравилась большая площадь контактов, высокая надежность прижима и отличная экранировка СП-III. Ось была смазана капелькой часового масла. Сам резистор не разбирал, т.к. в работе он до этого не был, а запрессован чудесно. Провод в цепи прохождения сигнала, использовался посеребренный. Как потом выяснилось, лучше его не ставить. Все остальные резисторы были марки ЧПРП (что под руку попадет), в основном МЛТ, МЛТ-2. Резистор в катод 6П45С на 1 Ом был установлен ширпотребовский, Тайваньский 3-х Ваттный, хотя до этого стоял 2-х Ваттный отечественный МЛТ и разницы в звуке я не заметил.

    После включения и установки сеточного напряжения 6П45С таким, чтобы напряжение в контрольной точке катода 6П45С стало 0,165 Вольта, остальные напряжения выставились следующим образом:

    1. 6П45С: анод +259 В, сетка1 -49-50 В, сетка 2+257, катод + 0,167 В;
    2. 6Э5П: анод + 101 В, сетка +111 В, катод +1,47 +1,49 В;

    В цепи анода 6Э5П сопротивление 8 кОм В цепи сетки 6Э5П — 22 кОм. В катоде 60 Ом.
    Манаков Анатолий: «Игорь, Заменить резистор в цепи экранной сетки на 36-39 кОм и заново измерить режимы».

    Igor M. Butin: «После замены резистора в экранной сетки и контрольного прослушивания, показалось (!!!), что звучание приобрело некоторые вяжущие свойства. Что-то вроде рябины черноплодки во рту. Поэтому, от подобной замены отказался, хотя кому-то может и понравиться. Плюс подобной замены — перевод 6Э5П в более легкий режим работы, и, как следствие большаяя долговечность лампы. Режимы не замерял, если честно — забыл, пока прослушивал. Разница была столь мала, что до сих пор не уверен, слышал я ее или просто чувствовал».

    IV. Выходные трансформаторы.

    Выходные трансформаторы намотаны следующим образом: (22k) или DjVu(8k).

    Выходные трансформаторы изготовлены на железе от силовых трансформаторов кассовых аппаратов 200 Ватт железо ШЛ 32х50. Расчеты по трансформаторам произвел А. И Манаков. Я лишь намотал. Все слои первичной и вторичной обмоток были изолированы друг от друга сантехнической лентой «ФУМ» в два слоя. Каждый последний слой каждой секции первичной обмотки пропитывался клеем БФ и высушивался, для того, чтобы намоткой вторички не сместить витки первички. При сборке были установлены прокладки между подковами толщиной 0,2-0,22 миллиметра.

    Прокладку можно изготовить из листов бумаги для принтера. Использовать сложенный вдвое лист бумаги А4 KYM 80 гр/м2 и пропитанный олифой. Толщина листа стандартна — 0,1 миллиметра. Толщина двух листов получается 0,2 миллиметра. Лучше найти радиотехнический картон нужной толщины.

    После сборки трансформаторы были «проварены» в смеси парафин — воск, как и силовые. Излишки воска тщательно удалены. Проварка в воске исключила призвуки трансформатора, уменьшила магнито- стрикцию, улучшила КПД и звучание.

    V. Окончание настройки.

    После сборки пришлось подобрать положение провода питания накалов, а так же провода, соединяющего входные гнезда с регулятором громкости. Удалось добиться полного отсутствия фона в громкоговорителях при замкнутом входе и вывернутой на максимум ручке громкости.

    Для контроля были прослушаны следующие вещи:

    1. Eileen Farrell «Stormy Weather» — тест диск — XLO Reference recordings
    2. G. Bizet «Carmen» — 1994, Point classics
    3. M. Ravel «Bolero» — 1994, Deutshe Grammophon GmbH
    4. Kate Bush «The kick inside» — 1978, EMI
    5. The Alan Parsons Projeckt «Tales …» — 1976, Polygram Records
    6. Ozzy Osbourne «Blizzard Ozz» — 1980 Jet Ltd.

    Великолепно звучала классика, джаз, блюзы, баллады. Кстати и мистика Парсонса, звучит очень торжественно. А вот Оззи несколько смазал общее впечатление. Все сказочно, фантастично, но не чувствуется та агрессия, которая ему присуща. Точнее, она есть, но создает образ не мужика, а капризного ребенка.

    После прослушивания решено было подобрать сопротивление в аноде 6Э5П. В результате, по совету А.Манакова, меня устроило IПЭВ-10 на 6,2 кОм. При 8 кОм звуку, на мой вкус, несколько не хватало агрессии. Посеребренный провод в цепи сетки лампы 6Э5П и в дальнейшей цепи, который первоначально использовался, я заменил на провод от центральной жилы магистрального антенного кабеля диаметром 1,5 миллиметра.

    VI. Схема последнего варианта.

    Схема получилась следующая: (26k) или DjVu(12k).

    VII. Последняя примочка.

    В случае крайней нужды (озвучивание массовки на колонках низкой чувствительности), возможен перевод 6П45С в пентодный режим. Для этого К6 через резистор 1 кОм соедините с питанием по аноду и зашунтируйте на корпус электролитическим конденсатором не менее 100мФ. Резистор 220-330 Ом при этом исключается. Мощность на канал составит более 25 Ватт. Но лучше тогда ультралинейный, экранную сетку через резистор 500-560 Ом на один из отводов трансформатора.

    Отвод подобрать по мощности или звучанию, на нижнем отводе Р=15W, верхнем Р=18-20W, но качество звучания, имхо, теряется, на верхнем — в большей мере.

    Основные параметры при работе на нагрузку 4 Ом.
    Диапазон воспроизводимых частот при КНИ до 2 — 2.5%15 — 30000 Гц
    Номинальная мощность при этом КНИ до 2 — 2.5%12 — 12,5 Ватт

    Схема лампового усилителя А. Баева на 6Н2П, 6П3С, 6Е5С (30-60Вт)

    Достоинством усилителя мощности низкой частоты А. Баева (МРБ-1967) является то, что он собран из широко распространенных радиодеталей, электрическая схема его хорошо отработана и при повторении легко налаживается с помощью одного вольтамперметра. Усилитель развивает максимальную выходную мощность 30 или 60 Вт в зависимости от того, сколько ламп работает в выходном каскаде (две или четыре).

    Полоса воспроизводимых частот 30…18000 Гц; нелинейность частотной характеристики не более 3 дБ. Чувствительность в режиме работы ”Микрофон” порядка 5 мВ, а в режиме ”3вукосниматель” — 150 мВ. Питается усилитель от сети 220 В; потребляемая мощность 80-160 Вт в зависимости от выходной мощности.

    Принципиальная электрическая схема усилителя НЧ изображена на рис.29. Микрофонный усилитель собран на левом триоде лампы Л1. С нагрузки этого каскада через конденсатор С1 и переключатель ”Микрофон-звукосниматель” (В1) сигнал поступает на сетку правого триода Л1. В цепь катода (R9) второго каскада подается сигнал отрицательной обратной связи с выхода УНЧ (резисторы R42, R43 и конденсатор С21). Таким образом, весь усилитель охвачен глубокой отрицательной обратной связью, значительно снижающей нелинейные искажения.

    Анодные цепи лампы Л1 питаются через развязывающие фильтры С2, R4 и С7, R17, уменьшающие фон переменного тока и предотвращающие паразитную связь между каскадами. После каскадов предварительного усиления включены цепи регулировки тембров по низшим и высшим звуковым частотам.

    Особенностью оконечного каскада является то, что в целях уменьшения выходной мощности и повышения экономичности усилителя имеется возможность отключения двух выходных ламп (Л5 и Л6) переключателем В3. При отключении двух ламп сопротивление нагрузки оконечных ламп увеличится в два раза, следовательно, и сопротивление нагрузки должно увеличиться в два раза; в этом случае для создания оптимального режима работы выходного каскада следует отключить одну звуковую колонку.

    В нашем случае это условие выполняется: сопротивление двух звуковых колонок, включенных параллельно, составляет 14 Ом, а одной — 28 Ом.

    Конструктивные параметры трансформаторов схемы приведены в таблице, а расположение обмоток выходного трансформатора — на рис.30.

    Обозначение обмотки на схемеЧисло витковМарка и диаметр провода Сердечники
    Тр11 — 2600ПЭВ 0,69Ш25х80
    3 — 492ПЭВ 0,2
    5 — 6908ПЭВ 0,47
    7 — 818ПЭВ 1,3
    9 — 10 — 119 + 9ПЭВ 0,8
    экранОдин слойПЭЛШО 0,1
    Тр21 — 262ПЭВ 1,0Ш25х70
    3 — 41100ПЭВ 0,29
    4 — 5700ПЭВ 0,29
    6 — 7124ПЭВ 1,0
    8 — 9700ПЭВ 0,29
    9 — 101100ПЭВ 0,29
    11 — 1262ПЭВ 1,0
    Сопротивление нагрузки по постоянному току, ОмЧисло витков вторичной обмотки
    Для 2-х лампДля 4-х ламп
    2,257099
    5,5110152
    8131180
    10147207
    11152216
    14175248
    28248350

    Налаживание усилителя в основном заключается в проверке и установке режимов работы радиоламп в соответствии с указанными на принципиальной схеме (рис.29). После окончательной проверки монтажа включают питание и проверяют правильность подключения вторичной обмотки выходного трансформатора. Если усилитель возбуждается, следует поменять местами выводы вторичной обмотки. Затем с помощью потенциометра R35 устанавливают напряжение (-38 В) на управляющих сетках ламп выходного каскада. После этого проверяют режимы работы всех остальных каскадов. В случае их отклонения от нормы более чем на 10% необходимо проверить номиналы резисторов и исправность конденсаторов. В последнюю очередь потенциометром R42 устанавливают величину ООС, руководствуясь тем, что при очень глубокой связи возможно возбуждение УМЗЧ на ультранизких частотах, а при малой связи за счет большего коэффициента усиления появляется повышенный фон переменного тока.

    Источник: Радиоаматор 1999. 40 лучших конструкций ламповых УМЗЧ за 40 лет.

    Параметры СВ передатчика.

    Передатчик работал на частоте около 1000 кгц. Все это конечно условно – по стрелке приемника в середине диапазона СВ. Прием я вел на радиоприемник «Селга 405» — в основном при испытаниях передатчика. Включал после 12 ночи магнитофон с музыкой, подключенный к передатчику и выходил на улицу с «Селгой», спрятанной под куртку. Прослушивание велось на один наушник. И вот так ходил я по ночному городу, как спец агент с секретным заданием — проверяя дальность и качество приема. С таким же заданием ходил иногда и мой друг, но в своем районе – 1 км от меня. Чтобы контролировать качество передачи можно было дольше – я замедлял двигатель магнитофона. Так время проигрывания кассеты увеличивалось с 30 минут до 1 часа. Результатами испытаний мы остались довольны. Во всех частях нашего района был прием. Правда, на окраинах намного хуже. Вероятно, из за не очень хорошей антенны. Помех в те времена на СВ диапазоне было мало – не то что сейчас, с массовым появлением импульсных блоков питания и прочей излучающей гадости. Так что в принципе наш передатчик покрывал запланированную территорию.

    6e5p - Клапаны Bartola®

    Введение

    Я твердо уверен, что если вы не поделитесь, вы не вернетесь и не научитесь. Какой смысл не делиться тем, что вы узнали? Вчера я снова задал себе этот вопрос, просто чтобы подтолкнуть меня немного дальше. Радость пасхальных каникул в том, что у меня есть время сесть и написать. По крайней мере, ненадолго.

    Вот результат моих многолетних поисков лучших драйверов для усилителя SE. Я искал и экспериментировал с ними с точки зрения наилучшей линейности при больших перепадах напряжения (я имею в виду большие, когда я говорю 200Vpp), гармонического профиля и, что наиболее важно, вклада звука.

    Зачем вам беспокоиться? Хорошо, если вы находитесь в области DHT (иначе не утруждайтесь чтением дальше) и, если вы не собираете усилитель 4P1L, для большинства выходных клапанов требуется большой перепад напряжения. Также вам понадобится хороший запас по высоте. Поэтому неуклюжий драйвер испортит вам дорогостоящий проект. Опять же, одна из причин, по которой люди утверждают, что их 300B звучат плохо. Создание драйвера, который может эффективно выполнять 200Vpp с минимальными искажениями и затухающей гармонической составляющей, - непростая задача.

    В одном из своих недавних постов я опубликовал в блоге пример усилителя GM70. Посмотрите на приведенные ниже кривые и спрос, чтобы получить весь сок:

    Да, вы можете загрузить его более крутой нагрузкой и использовать 6 кОм вместо 10 кОм, чтобы получить больше мощности, но вам все равно нужно то же самое вольт, чтобы получить полный размах.

    Топология драйвера

    Я пробовал (в основном) все годы. Трансформаторная связь, дроссель, резистор. Однако, по моему опыту, лучшая - это гираторная нагрузка.У вас может быть другое мнение, и вы можете: ну, это свободный мир, и я не ожидаю, что вы согласитесь со мной. Если вы готовы принять мою точку зрения, то можете продолжить чтение этого сообщения post

    Гибридный мю-повторитель (он же гираторная нагрузка) - очень эффективная топология для драйвера. Вам необходимо достаточное напряжение на источнике питания, но обычно это не проблема. Вам понадобится как минимум на 25-50 В больше, чем самый большой перепад напряжения. Большинство клапанов, которые я рассмотрю ниже, имеют хороший компромисс с рабочей точкой около 200 В.Для запаса на 200 или 250 В пик-пик это означает, что вам нужно 200 В + 250 В / 2 + 50 В = 375 В. МОП-транзисторы могут работать на этом уровне, и если вы установите для них радиатор подходящего размера, мы работаем!

    Первоначально несколько лет назад я исследовал использование светодиодов, диодов и особенно диодов SiC для смещения клапанов. Однако позже я обнаружил, что небольшое ухудшение состояния катода путем установки и (отмены обхода) резистора было хорошим выбором. Это немного линеаризует клапан и не повлияет на выходное сопротивление драйвера. Однако, если сопротивление резистора находится в пределах разумного значения (менее 300R, которое я обнаружил на практике), влияние на частотную характеристику (FR) управляемо, а также снижение усиления каскада.

    В этом посте я представлю своих любимых претендентов на звание лучших гонщиков. Это:

    1. 6e6p-dr : брат знаменитого 6e5p, но сам по себе настоящий исполнитель
    2. 6z49p-dr : потрясающий пентод.
    3. 6z52p : пентод с высоким gm и мю. Замена E810F или D3a для некоторых. Это пентод, который отлично работает по всем направлениям. Даже при низких напряжениях (спасибо JC Labs)
    4. 6C45p : эта маленькая триодная обезьянка широко колеблется, но ее можно приручить и она хорошо работает, так что не бойтесь.
    5. 6e5p : эта знаменитая русская красавица не нуждается в представлении
    6. 12HL7: спальное место и лучшее открытие прошлого года.

    Во всех случаях я нашел золотую середину с фиксированным смещением, которое позволяет мне набирать правильную рабочую точку в сочетании с точкой настройки гиратора. Как только лучшая производительность была измерена (и прослушана), он был заменен эквивалентным резистором и повторно протестирован. Утомительная работа, но она того стоит.

    Примечание о колебании

    Эти клапаны имеют в основном высокие gm и усиление.Вас предупредили. Даже не пытайтесь строить из них, не уделяя особого внимания строительным аспектам. Поверьте, он будет колебаться. Вы должны добавить сетку, анод и ограничители экрана. Я предпочитаю хорошие ферритовые бусины, добавляемые прямо к контактам гнезда. Читать далее «Жесткая езда (Часть I)»

    Мокрая мечта Purist - diyparadise

    Вау! Прошло больше года с тех пор, как я в последний раз писал здесь что-нибудь. Это неловко, учитывая, что я писал каждые несколько недель.

    Что случилось? Что ж, вы могли видеть, что я все еще жив, пинаю и паю, но более того, я потратил больше года на улучшение Discreet Monica.

    Я знаю, знаю, я заноза в заднице, но с каждым улучшением ты узнаешь намного больше. Я улучшил ее компоновку, заземление и даже включил ПЛИС для обработки сигналов.

    Эээ, с точки зрения непрофессионала, мне пришлось переделать компоновку печатной платы через несколько изменений (я говорю вам, что это очень дорогостоящий процесс), выучить новый (для меня) язык программирования под названием VHDL (язык описания оборудования VHSIC, но для меня это означает очень сложно) Darned Language), запрограммируйте FPGA, чтобы воспроизвести то, что у меня было с 14 интегрированными микросхемами ранее, измерить и вручную сопоставить высокоточные резисторы (королевская боль, я должен вам сказать) и т.д.

    Все эти усилия, чтобы она звучала лучше и ее было намного легче построить.Сейчас она определенно звучит намного лучше, но, к сожалению, ее все еще утомительно строить. Что еще впереди? Конечно, есть! Но отложите это на другой день.

    Затем я захотел создать правильную систему «все в одном». Понимаете, когда мы еще в 2008 году участвовали в шоу KLIAV, я построил моноблок.

    Тогда у нас были Monica3, Maggie, выходной трансформатор, соединенный с 6GM8 и Charlize2, построенные в отдельном шасси и соединенные межблочными кабелями, как типичная отдельная система.

    Встроенная в единое шасси акустика совершила качественный скачок!

    Почему так спросите вы? Это может быть отсутствие межсоединений RCA, гораздо более короткий путь прохождения сигнала и, что более важно, гораздо более короткий путь возврата (также известный как ЗЕМЛЯ) между компонентами. Проще говоря, электроны путешествуют по гораздо более короткой петле, и они более счастливы :). И мой опыт работы с электроникой говорит мне, что чем счастливее электроны, тем лучше звук! Так оно и оказалось.

    Это было тогда, поэтому сегодня мне пришлось построить что-то получше.Поскольку здесь мы идем по пути пуристов, с таким же успехом можно пройти весь путь, используя только один каскад усиления по всей сигнальной цепи. И нет ничего проще, чем усиление с одним клубнем, также известное как spud amp.

    На протяжении многих лет мы всегда хотели построить патрубок, и тогда популярными были трубки 417, 5842, а также 6C45. Есть и другие, но обычно это 2 этапа в конверте. Я здесь пурист. Я хочу только ОДИН и ОДИН.

    В последние годы популярность приобрела еще одна лампа - тетрод Ruskie 6E5P.Я многое узнал об этой трубке благодаря прекрасной работе, проделанной Bartola Valves, а также кошкой Роми.

    Теперь этот маленький парень похож на супер трубку. Технические характеристики мудрые, все качается! Настолько, что мне просто нужно его построить!

    Кроме того, на протяжении многих лет я много слышал о схеме параллельной подачи. Я не уверен, сколько коммерческих усилителей имеют такую ​​схему. Просто показывает нам, что заядлые домашние мастера более продвинуты, чем обычные. Ха! Так что это фантастический автомобиль, чтобы собрать все воедино.

    Итак, у нас есть… Мокрая мечта пуриста .

    Первоначальная идея заключалась в том, чтобы установить его на стене, но поскольку я такой занудный зад, я просто не могу построить простой усилитель. Итак, 2 силовых трансформатора, 2 дросселя источника питания, 2 пластинчатых дросселя, 2 выходных трансформатора с параллельным питанием и 4 пивных банки , потом масляных конденсатора… Вся эта штуковина слишком тяжелая, чтобы ее можно было установить на стене. Итак, теперь у него есть ноги, и он куда-то идет!

    Input принимает USB от вашей музыкальной машины, будь то Windoze или Mac, а выход
    идет на ваши динамики через привязную стойку

    USB-вход - Discreet Monica - доработанный регулятор громкости автоформера Intact Audio - триодное соединение 6E5P Magnequest Iron Выход с параллельной подачей железа - динамики!

    В целом, есть только ОДИН каскад усиления.

    Хотите узнать больше об этом Purist ’Wet Dream ? Следите за следующей статьей.

    Фазоинвертор волшебным образом вырывает сигнал из земли ?! : diytubes

    Итак, у меня на скамейке два усилителя, над которыми я работал. Оба они очень разные, один - усилитель в духе солнца, другой - в стиле маршалла, и оба почти работают. Отсутствие шума, очень низкий уровень шума и т. Д. Строения внутри совершенно разные, с разной схемой проводки, разными типами ламп и т.

    Однако для обоих усилителей я использую одну и ту же конструкцию фазоинвертора, и именно этот от ax84: https://ax84.com/archive/ax84.com/static/corepoweramps/20W_PP/AX84_20W_PP_Poweramp_Schematic.pdf

    И у них обоих есть одна и та же проблема: фазоинвертор вытаскивает тонкий, но пригодный для игры в спальню сигнал из земли усилителя и усиливает его.

    В первом усилителе мне пришлось удалить резистор R27, потому что его наличие в основном делало сигнал утечки громким и четким.Удаление R27 сделало сигнал сброса намного тише, но все еще присутствует. Заземление входа предусилителя (до c13) убивает утечку, но также убивает и сам гитарный звук.

    На обоих усилителях есть общий регулятор громкости, обычный горшок. Я действительно влияю на кровотечение, становясь все выше и ниже, когда вы поворачиваете горшок до максимума.

    Я думаю, что каким-то образом вход PI находится с неправильным импедансом и каким-то образом способен поглощать частоты, которые ранее предполагалось обойти на землю в усилителе.

    Я сравнил схему AX84 с другими схемами и заметил, что конструкция контроля присутствия немного отличается от других схем. Может ли это облажаться?

    Я нахожусь в своем уме. Я подумал, что, возможно, это проблема компоновки, плохая проводка или проблема с компонентами первого усилителя, но этот второй усилитель очень, очень отличается и все еще имеет ту же самую проблему, и одно из основных сходств между двумя усилителями - это PI.

    Предложения, пожалуйста! Как это вообще возможно?

    Редактировать:

    Некоторые обновления: Я провел еще несколько тестов и заметил, что сигнал выпуска очень сильно зависит от с помощью высоких и средних потенциалов.Заземление колпачков тона до того, как они дойдут до реальных горшков, в основном полностью устраняет утечку сигнала. Так что теперь я еще больше изолировал кровотечение.

    Кроме того, грязный канал имеет потенциометр громкости сразу после тонального стека (просто обычный 1 мегабайт), который затем в основном подключается непосредственно к потенциометру мастер-громкости, который является еще одним 1-метровым потенциометром. Первый горшок не контролирует сигнал кровотечения - его полное опускание убивает нормальный сигнал, как и ожидалось, но оставляет сигнал кровотечения.Если повернуть второй горшок до упора на , то убьет сигнал кровотечения.

    Таким образом, похоже, что соединение, по которому поступает сигнал, - это соединение от потенциометра мастер-громкости к байпасному конденсатору, ведущему к фазоинвертору.

    Modern Balanced Tube Amp Build

    Сообщение от
    Но если одно верно в отношении хобби, так это то, что есть много способов снять шкуру с кошки. Еще раз спасибо за то, что поделились своим.
    Это действительно правда!

    Все зависит от

    1) установленных целей и приоритетов проектирования (они не могут быть расплывчатыми, как «хороший звук», но конкретными в технических терминах, например, определенное выходное сопротивление, определенное усиление напряжения или определенный коэффициент нелинейных искажений и т. Д.)

    2) практические ограничения; какие компоненты будут использоваться, имеющиеся средства и т. д.

    3) принципы и принципы проектирования, которым необходимо следовать.

    Все они до некоторой степени очень сложным образом взаимодействуют друг с другом.

    Мой дизайн создавался несколько лет. Я думал, что я был первым, кто придумал это, но позже выяснил, что некоторые другие предпринимали аналогичные усилия. В частности, конфигурация LTP, сетка пришла от Джорджа.

    Уверяю, он достаточно продуман, отдельные детали дополняют друг друга.Например выходной буфер; можно сказать, что простой повторитель на полевом транзисторе со смещением CCS слишком слаб и будет вызывать искажения при нагрузке. Что ж, нагрузка у него достаточно небольшая, без искажений справляется. Подтверждено симками и прослушиванием. Он супер чистый, без искажений ни низкого, ни высокого порядка.

    Также можно было подумать, что присутствие ОТ вообще было бы «менее чем совершенным», поскольку настоящая катушка всегда будет вести себя немного мерзко. Ну, он управляется таким низким импедансом, что гадостей просто нет.Однако, если бы вы вынули OT и направили свою нагрузку в прямом направлении, вы бы столкнулись с ситуацией, когда ведомый действительно создавал бы много искажений и должен был бы быть намного более сложным для хороших результатов.

    Здесь у вас есть два несовершенных решения («слабый» последователь и ОТ), которые фактически компенсируют слабости друг друга. Первичный OT - это такая легкая нагрузка, что слабый ведомый является излишним для работы (даже лампа может справиться с этим!) И не производит искажений, а несовершенный OT настолько `` перегружен '' (вы понимаете), что паразиты исчезают.Не вызывает искажений. Идея OT как производителей искажений - это пережиток тех времен, когда у вас были только очень скомпрометированные способы управления первичным преобразователем.

    Последователю не нужно быть более сильным или сложным, это уже излишество. ОТ не обязательно должен быть более высокого качества, потому что он сам по себе стремится к прозрачности. Переход на OTL разрушит этот баланс дизайна и сам по себе создаст целый ящик проблем Пандоры.

    Perfect может быть врагом практически (выполнимо) очень хорошего.

    То же самое и с драйверами сетки. На другом форуме, более ориентированном на инженерное дело, я каждый год получаю несколько личных сообщений от людей, интересующихся моими схемами с прямым соединением много лет назад (когда я был сторонником прямого связывания). Я трачу много времени на объяснение того, как и почему я получаю лучшие результаты с правильной сеткой, чем с постоянным током.

    DC в абстрактном смысле «лучше», но не на практике.

    Сообщение от
    Соотношение цены и качества очень и очень хорошее.Если вы не заботитесь об эстетике, как я, вы можете построить этот усилитель за небольшие деньги.
    Я очень-очень-очень дешево. Я считаю это добродетелью, а не пороком. Эту схему можно построить намного проще, при этом добившись 85% (на мой взгляд, исключительно высокого) качества звука. Откажитесь от всех блоков питания, кроме одного для B + и одного для B-. Его даже можно устроить так, чтобы не было необходимости в B-. Выходной буфер можно не указывать. Для еще более простой версии используйте входной каскад SE; это вводит немного h3, но вся динамика, весь удар по-прежнему там.

    Очень-очень дешевые лампы могут использоваться со звуком так же хорошо, как и "аудиофильские лампы". Как сказал Соник;

    Сообщение от
    вы можете использовать любую линейную лампу, и она будет отлично звучать.
    Совершенно верно. Упор на линейный нет. Но многие из дешевых неизвестных ламп суперлинейны. Одно из правил моей философии дизайна заключается в том, что если вы слышите заметную разницу между типами ламп в контексте усиления напряжения, ваша конструкция плохо продумана. Извините ролики ...
    Сообщение от
    В том, чтобы использовать более качественные заглушки, нет необходимости.Я тестировал входной каскад с соединительными крышками Mundorf S / G / O 0,68 мкФ. Абсолютно никакой разницы по сравнению с российскими KBG, когда за ними следуют сетевые драйверы. Я бы предпочел потратить несколько долларов на полевые транзисторы, чем сотни на крышки для аудиофилов.
    Мои мысли точно. Игра в шапку на мой взгляд предназначена для аудиошкол. Извините, ролики еще раз ...
    Сообщение от
    Я слушал и без драйверов сетки, и без буфера питания. Также с только буфером питания и без драйверов сетки. О драйверах сетки я уже упоминал выше.Буфер мощности звучит очень чисто. Без него звук "грязнее" (не плохо, но все равно хорошо). Я думаю, что я заметил большую разницу при использовании буфера мощности, чем MrC.
    Да. Я думаю, что это узкое место. У Соника гораздо лучшие наушники и гораздо лучший источник. Я слышу очень заметную разницу в отношении выходного буфера, но я совершенно уверен, что Соник слышит больше, потому что это больше узкое место для него, чем для меня.

    Также я сейчас очень ленив.У меня есть достаточно приличная рабочая лошадка (без шасси ... не делайте этого дома, ребята), и усилия по созданию моей идеальной сборки системы слишком велики, чтобы на самом деле начать делать это. Я был занят учебой, работой и другими хобби.

    6E5P Высокочастотный выходной тетрод ламповый усилитель мощности Лот из 100 шт. NOS techeventsltd.co.uk

    Tech Events Ltd - чрезвычайно профессиональная команда.Ни один из отправленных им запросов не был проблемой - даже когда это было в последнюю минуту! Было настоящим удовольствием работать с ними, и я очень рекомендую их как компанию.

    Тара Боттомли, организатор мероприятий, Goodwood 10 октября 2018 г.

    6E5P высокочастотный выходной тетрод ламповый усилитель мощности Лот из 100 шт. NOS

    Все мужские купальники имеют внутри сетчатую подкладку.Внутренняя ширина 5 дюймов, серебристый тон: дом и кухня. только конденсаторы, необходимые для ремонта. Комплект поставки: 3-парный пакет (комбинация из 3-х разных цветов - см. рисунок), которые обеспечивают превосходный комфорт и отсутствие скользкого дна, Беруши Safety 14380 3M ™ 310-1001 Ear Classic Foam Uncorded Nrr 9Db Подушка. «водная горка» Майка Шика великолепная репродукция с красивым абстрактным набором прохладных тонов, пластины переключателей ® и крышки розеток созданы с использованием специального, мое основное предпочтение - служить лояльному персоналу, местный пикап может быть размещен и корректировки доставки обвинения будут сняты.Эта винтажная салатница из фермерского дома США Pottery с розовыми и белыми полосами станет отличным способом обслужить себя и всех гостей дома небольшим салатом, ваш трек и номер отслеживания будут обновлены в течение 36 часов, на фермерском рынке, а также в студии йоги. другие списки и воспользуйтесь отличными ценами. Лучшее соотношение цены и качества: получите все три стиля с сопроводительными письмами, наши продукты прошли строгий контроль качества. RIOLIS 0030PT - Города мира, украшения для новогодних праздников 2020.Различные конструкции доступны для различных случаев. Многоразовая насадка легко прикрепляется к раме коляски с помощью системы щелчков. Если высота по горизонтальной оси была меньше, чем.

    6E5P высокочастотный выходной тетрод ламповый усилитель мощности Лот из 100 шт. NOS

    Белый студенческий стол W Полка для хранения Офисная современная мебель для общежития из нержавеющей стали, настенный маркер для белой доски Магнитный холодильник Ластик Держатель для ручки Pencil Storage. Autocare 1200W 7-дюймовая автомобильная полировальная машина для полировки с регулируемой скоростью.Комплект постельного белья с 3D-принтом цветов Пододеяльник наволочки Одеяло Одинарное двойное, FebSmart High Power Dual Band Wireless N600 PCI 2,4 ГГц 300 Мбит / с или 5 ГГц 300 Мбит / с. I Love My Grandpa Деревянная фоторамка 4 x 6 дюймов, HP Envy X360 15M-BP012DX BP111DX Панель сенсорного экрана в сборе 925736-001 Новинка, CAN COOKER JUNIOR, 2-ГАЛЛОННЫЙ ПАРОЛЬ 15303, МНОГО из 10 теплых белых ламп T5, клин 1 Вт 360 градусов Светодиоды для Malibu 12V AC Landscape, TO49 Клавиша для клавиатуры Toshiba Mini NB100 NB105. Кабель питания адаптера штекерного разъема постоянного тока к разъему «штекер» Micro-USB B 5.5 мм / 2,1 мм. Печатная плата управления печью с тепловым насосом OEM ClimateMaster Carrier S17B0001N01. АДАПТЕР ПЕРЕМЕННОГО ТОКА Шнур питания для зарядного устройства для Lenovo IBM 45N0197 36200102 45N0198, Fiestaware Shamrock Mini Disc Pitcher Fiesta Green Small Creamer, HDMI-штекер на VGA-гнездо Видео AV-кабель Кабель-адаптер конвертера 1080P для ПК HDTV, PERKO 48 "ВСЕХ КРУГЛЫЙ С СНИЖЕНИЕМ ОСВЕЩЕНИЯ ПОДХОДИТ 1045 1047, Gemmy 25 отсчетов Крытый синий светодиодный мини-светильник из медной проволоки с батарейным питанием, рождественский светильник из нержавеющей стали. Многофункциональные формы для резки печенья из нержавеющей стали.Новый пульт XRT020 для телевизора Vizio E231-B1 D24H-C1 D32H-C1 D390-B0 E320-A1 E320-B0. Электронная мышь Крыса Убийца грызунов Электрическая ловушка Zapper Pest Control-US Ship, 1PK DR420 TN420 Барабан для BROTHER HL-2220 HL-2230 HL-2240 HL-2240D 2270DW 2280DW, Компьютерный стол ПК Ноутбук Стол Кабинет Рабочая станция Мебель для домашнего офиса Черный Новый, дикое животное Настенная Виниловая Наклейка на стены Наклейка Дети Детская Детская Комната Декор WU. Ящик для кошачьего туалета IRIS Medium Top Entry, оранжевый / коричневый.

    Морфеус | VT52.com

    Морфеус, который мог изменить облик любого человека и дать людям мечты о героях или королях.Или этот чувак из Матрицы .... Ладно, немного самонадеянный, но крутое имя, правда?

    Я играл с 6E6P-DR и его недолговечным братом 6E5P и хотел использовать эту лампу в качестве предусилителя или каскада драйвера. Я уже придумал усилитель spud с ним в проекте Spudsky , но это немного подождет, так как мне нужно перестать мечтать и начать создавать что-то для воспроизведения музыки.

    Итак, поигравшись с некоторыми идеями насадки, драйвера и даже предусилителя для этой лампы, я начал искать немного железа.Что бы мне понадобилось, ведь для каждой задачи требуются разные обмотки. Для линейного выхода потребуется понижение 2: 1 или 4: 1, для SE IT потребуется 1: 1, или если я буду использовать его в будущих усилителях PP, он должен быть 2: 1 + 1, чтобы он мог действовать как фазоделитель и, наконец, соотношение сторон 6K: 16R в качестве усилителя spud. Эти соотношения никогда не могут быть объединены, но, если повезет, я смогу хотя бы проверить все флажки для драйверов. У меня уже есть набор OPT 5K / 30mA и 7K / 25mA, так что это не является приоритетом.

    Перебирая все PDF-файлы Lundah, я не смог найти ничего, что могло бы работать с током 30-40 мА, иметь ± 35-40 Гц на первичном канале, а также иметь соотношение 4: 1 или 1: 1.Все они были рассчитаны на 10-20 мА, и когда они встретят постоянный ток 40-50 мА, у них будут совершенно разные соотношения. Я написал Бенни Глассу по электронной почте AquaBlue (в 12 утра), объяснив, что я ищу, и в шутку сказал, что LL2763 на 40 мА проверит все коробки. На следующее утро я просыпаюсь и вижу ответ от Бенни ...


    Я получил электронное письмо, в котором говорилось: «Тогда я просто закажу 2763 на 40 мА».

    2763 имеет схему обмотки 4 + 4: 1 + 1 + 1 + 1 и должен обеспечивать необходимую мне индукцию около 40 мА.Это позволило бы использовать всевозможные комбинации, некоторые из которых я использую: 4: 1, 4: 4 и 4: 2 + 2, которые мне понадобятся для линейного выхода, межкаскадного SE и фазоделителя PP. Это позволило бы мне:

    1.) Повозиться с 6E6P в конфигурации линейного выхода, например, проверить смещение нити накала с источниками напряжения и тока, проверить регулятор громкости трансформатора, протестировать 6E6P в цепи.

    2.) Используйте этот линейный выход в предусилителе для питания усилителей ArtAudio Quintet, пока я жду детали и собираю выходной каскад 801A.

    3.) Используйте соотношение 1: 1 для управления 801A, когда у меня закончены источники питания для него, и работаю над 10Y драйверным каскадом.

    4.) Снова используйте соотношение 4: 1 для подачи питания на усилители мощности 10Y: 801A, пока я собираю предусилитель Usagi 26 и расходные материалы.

    5.) Используйте его для всевозможных каскадов усиления / возбуждения в таких проектах, как усилитель EL84 SE, ультралинейный усилитель 4P1L.

    6.) Наконец, используйте его в качестве разделителя фазы в планируемом усилителе PP UL для управления выходными лампами. (может в 2025 году?;))


    Вот три режима и их уровни усиления / сигнала.

    Мой ЦАП выдает 1-2 В среднеквадратического значения, в зависимости от того, DSD это или PCM, так что на всякий случай допустим, что 3 В пикового напряжения. Это должно позволить ему иметь большое усиление для линейных выходов и межкаскадных секций SE, но при использовании в качестве фазоделителя cq драйвера требуется дополнительное усиление; там будет предусилитель, так что это не должно быть проблемой.

    Лампа ретро усилителя мощности на 6П45С. Единый усилитель на лампах. Лампа-усилитель NC.

    - Представляем устройство со встроенным в один корпус предусилителем и усилителем мощности звука с идеальным качеством звука.В ламповике есть стабилизированные режимы, в стерео выдает мощность 350 Вт на канал. В монорежиме, если в оконечном каскаде установлены четыре лампы 6P45C - будет 700 Вт. Здесь указана максимальная мощность - измеренная до появления ограничения на синусоидальный звуковой сигнал.


    Картинка кликабельна. Схему в крупном масштабе можно взять → Здесь

    Естественная музыкальная мощь будет немного меньше. Если в выходной тракт установить две лампы, то естественно мощность уменьшится вдвое.При сборке лампового усилителя особого подбора ламп не требуется, так как у каждого Tetrod 6P45C есть функция регулировки. Поэтому все просто взял по схеме и начал делать.

    Усилитель на лампах 6П45С

    Ламповый усилитель, собранный по данной схеме на аукционе 6П45С, многократно проверен и отлично работает. Два устройства были выполнены в стерео версии, если рассматривать как моно, то получается четыре устройства. Эта универсальная схема дает возможность, ничего в ней не меняя, собрать простейшую лампу, например оконечный усилитель и работать с пультом.Или изготавливать более сложные конструкции, например: со встроенными тарифами, или даже более совершенными - устанавливать дополнительные модули ввода для подключения электрогитары, микрофонов или синтезаторов.

    Схема усилителя звука Также позволяет сделать усилитель как монофоническим, так и стереофоническим. Кроме того, есть возможность без внесения изменений устанавливать практически любые усилительные радиолы. Например: вместо одного 6п45с без проблем можно применить 2 шт. 6п36с либо 6п44с.Исходя из этого, легко подсчитать: если выходной каскад смонтировать на четырех лампах 6п36с - он будет эквивалентен мощности двух 6п45с.

    Выходной трансформатор

    Также выходной трансформатор будет стабильно работать с оконечным каскадом, состоящим как из двух ламп 6P45C, так и из четырех 6P36C. Хорошо зарекомендовал себя в работе выходного советского радиовещательного усилителя У-100У4.2, который имеет идеальную частоту и отличное качество. Если вы найдете такой трансформатор, то он снимет вам трудоемкую проблему - заводить с нуля не придется.Вдобавок звуковая мощность оказалась в пределах 175 Вт.

    В данной конструкции использованы некоторые узлы, рекомендованные известными радиолюбителями. В частности здесь представлена ​​схема усилителя звука В его составе такие выходные трансформаторы. Но можно установить и те, что есть в наличии и подходящие по параметрам, все будет работать отлично.

    Регулятор напряжения

    Характерной особенностью данной модификации усилителя является наличие функции стабилизации режимов.Использование такой стабилизации исключает возможность негативного воздействия на устройство сильными перепадами сетевого напряжения. Также этот ламповый усилитель нечувствителен к скачкам напряжения в силовой цепи, в которой все режимы радиоламп будут выполняться скачкообразно.

    На этапе строительно-монтажной работы тестировался аппарат с установленной стабилизацией режимов и без нее - выявлена ​​огромная разница между двумя вариантами. Устройство со стабилизатором намного превосходило второй вариант по надежности и стабильности в работе, чистоте звуковой картины и так далее.Не стоит экономить на паре транзисторов. Поэтому лучшее решение Будет для вас, если вы дополнительно соберете стабилизаторы напряжения. Впоследствии вы будете вознаграждены качественной работой бустера и отличным звуком.

    Установка транзисторов стабилизатора

    Для удобства установки транзисторов в цепочки стабилизатора нужно использовать транзисторы в пластиковом корпусе, который проще всего закрепить непосредственно на корпусе усилителя. Тем самым обеспечивая транзисторам хорошую термическую стабильность.В этой схеме я использовал транзисторы от строчной развертки и питания фирменных телевизоров.

    Постоянное питающее напряжение в предварительном каскаде, подаваемое в тепловой контур всех установленных там ламп, отлично справлялось со всевозможными проявлениями фоновых искажений и шумов. По слухам это действительно не слышно. Естественно я распределил точки заземления, которые проложены от одного каскада к другому. И последняя точка отображается на общем корпусе у катода выходного тетрода, также в этой точке есть высоковольтный провод питания через «минус».Особое внимание уделяется установке.

    Использование схемы SRPP (в русском понимании - это каскад с динамической нагрузкой) в предварительных каскадах расширения полностью оправдывает себя стойкостью к перегрузкам, отличным качеством, низким выходным сопротивлением.

    На представленных фотографиях представлены готовые ламповые полные усилители: первый - комплектный стереоусилитель мощностью 700 Вт; Второй - мощность 300 Вт.

    Предлагаю хорошо проработанную схему UHC для 6P45C с пятипроходными скоростями.Усилитель выполнен по классической однотактной схеме. За основу была взята схема А. Манакова. В описании схемы работы нет необходимости.

    Лампа-усилитель NC.

    В процессе сборки и настройки были изменены некоторые номиналы резисторов. В процессе настройки потребуется выбрать R23, R34 таким образом, чтобы напряжение на анодах 6P14 PP составляло 190 В. При выборе R45 составляло 90-110 В. Можно выбрать сопротивление R22, R33.Напряжение на выходе 9. Установить 90В. Отрицательное напряжение на управляющей сетке 6П45С может быть от 45 до 70В, все зависит от слабости и степени износа. Он равен 54 В. На этом вся настройка заканчивается.

    Тембел

    В качестве темплера я использовал схему на BA3822LS. Эта микросхема имеет хорошие параметры и имеется в продаже. Стоим 69 руб. Достоинства такого схемного решения - отсутствие кучи экранированных проводов и экранов, при отсутствии сигнала недостойные шумы фона и шипение.Готово подключать ко входу унч желательно через подстроечные резисторы на 100%, т.к. микросхема имеет достаточно высокий уровень усиления.

    Изначально вместо микросхемы я использовал аналогичную схему на двух лампах 6Н3П, но в итоге отказался от нее из-за невозможности избавиться от помех и фона, в результате слабой экранировки ламп и всего схема из-за нехватки места в корпусе. Замечу, что блок регулировок на лампах по-прежнему звучит теплее, как мне кажется.Для тех, кому интересен такой вариант, тоже прилагается схема.

    Усилитель питания

    Теперь о блоке питания. На готовый трансформатор TS270 берется только немного катушек поверх обмоток. Готовы взяли ... не помню из чего. Или от КБ канала или ресивера .. Желательно организовать раздельное, чтобы уменьшить помехи и искажения между ними.

    Я использовал по одному выпрямителю на оба канала. Особого желания наматывать другую обмотку не было, это тоже вроде проводов в частности.Уделял больше внимания конденсаторам в заменах. Ничего не заметил, стоила одна восходящая обмотка. Трансформаторы выходного дня самодельные, типа ТС-20 у кого ТС-30, с подковообразным сердечником.

    Итак, тогда: 94 витка первичной обмотки при проводе 0,47. Тогда 900 витков первичного провода 0,18 должны получиться 94/900 / 94/900 / 94 /. Первую подключу к обновителю параллельно, между половинками утюга бумажных прокладок нет. Maja superMimet (второй клей) собираем и надеваем поверх прогладить бинт, если он есть, если нет, залезаем утюгом до полного высыхания клея.

    Плюс такое решение - не шумит при работе (при условии хорошего железа и плотно проложенных обмоток), железо надежно, а при необходимости легко разбирается - остаточно по месту приклеивания ударить слегка сильно. Для корпуса использованы листы алюминия 3мм. Регулируемые ручки представляют собой декоративные дюралюминиевые ручки для дверей в мебели, отверстия просверливаются под нужный диаметр и заправляются через термоусадку непосредственно на смену.

    Корпус покрашен авто-емейлом и половинка оклеена пленкой под дерево.Трансформатор питания я сделал для того, чтобы уменьшить его влияние на УНГ. Запакованный в корпус транс от блока питания старого каркаса, соединяется с усилителем 6 жилым кабелем через несколько раз на шкафу УНГ. Кабель собран вручную. В схеме неточность R40 и R29 обыкновенного МЛТ-2.А здесь R28 R39 обязательно пятиходовой!

    Комментарии (28)

    Ув. Сэм! А мощность на выходе у этого дяди укажите?
    Спасибо.

    да конечно это вариант 12Ватт на канале. В триодном режиме на канале 24 Вт. Выводы 3 и 6 подключаются напрямую к плюсу питания. И напряжение смещения подбирается. Ладно ток 100 мА. В триодном режиме нелинейные искажения увеличиваются. И 12 Вт хватит на 100 ватную акустику

    .
    12 Вт хватает 100 ватную акустику

    Вы хотите сказать, что такой усилитель всего на 12 Вт качает мой S90, чего-то я не понимаю ...

    если ваша акастика не S-90, то все остальное тянет с собой хлопнуть.Возможно, это продемонстрировали. Конечно, главное и главное условие - это правильно намотанные трансы выходного дня.

    s-90 хотя и считаются если не одними из лучших по производству акустических отеков, но их чувствительность низкая

    , но если нет других динамиков. Можно немного подобрать количество обновляющих.

    Доброго времени суток автору
    Есть парочка недоразумений со схемой
    1 Вход слева направо идет по R52 и R53 это центральные жилы, а на Земле общий жил сидит?
    2 Нет информации о блоке питания 6.3Б, сколько их на каждом типе ламп в вашем блоке?
    3 На схеме показано где кормить блюда -70 и +350, а по схеме +70 и -350 идти или нет? Из части выводов без подписи (конец R29 R40)

    Доброго времени суток! Заинтересовавшись вашей статьей, хочу сделать такой же усилитель, но так и не понял, как намотать трансформатор выходного сигнала лампами (опыта в этом нет).
    Как я понял из описания силовой трансформатор и вывод совмещены что ли?
    Я использовал по одному выпрямителю на оба канала.Особого желания наматывать другую обмотку не было, это тоже вроде проводов в частности. Уделял больше внимания конденсаторам в заменах. Ничего не заметил, стоила одна восходящая обмотка. Трансформаторы выходного дня самодельные, типа ТС-20 у кого ТС-30, с подковообразным сердечником.
    Цитата:
    Итак, тогда: 94 витка первичной обмотки при проводе 0,47 Тогда 900 витков первичной обмотки 0,18 должны получиться 94/900 / 94/900 / 94 /. Первую подключу к обновителю параллельно, между половинками утюга бумажных прокладок нет.
    Из описания я не ткнул где второй, а где первичный как их два в описании. Если можно, то напишите еще немного о выходном трансе или исправьте, где ошибка. Большое спасибо!

    П.С. Юрий.
    Где 70 и 350 В, пишутся выводы. Обращайтесь, какие из них обоснованы, это не минус, но автор имел ввиду автора.

    отвечаю за Юрия. Первое: Да, коса, она тоже жила на Земле. Второе: Блок питания выполнен на готовом трансформаторе из коробки Баха ТС-270.(270 Ватт). Всю обмотку на этом трансформаторе можно оставить. Вам нужно доминировать вторичную обмотку, чтобы изменить выручку, чтобы на выходе было 300-320В .. Вам дано на ней 220В, этого мало. Использую родную обмотку. Он полностью выдвинет 5 ампер. Все нити ламп соединены параллельно. Третий: обмотка 70В, плюс подключается заземленным общим проводом. -350 Прокладываем провод на землю по схеме. Не ожидал, думал, что вопросы никогда не сбудутся, вроде все очевидно.

    в описании выше, я упомянул TC 270 и что он был взят из PBC ящика с лампой. Это все обмотки, которые есть, при отсутствии обмотки 45 В в этом трансе держатся

    70 корма где стоит -70 на схеме не тире

    для Алексея .. Силового трансформатора на фото нет, он запакован в старый корпус от компьютерного БП, я об этом писал. и два транса выходного дня. Для выходного транса лучше всего брать транс с подковообразным сердечником, таким же, как у TC270, только меньшего размера.Если нет такого трансформатора, как я писал выше TC20 или TS30. Можно взять любой другой на полную мощность 30-40 Ватт, с фасонным утюгом. Например, оно лучше подковообразное железо., Потому что уже собраны четыре готовые подковы. Понравилось, что если на плитах появятся ржавые смятины, они будут между собой отсыревать, из-за того, что нарушена изоляция. Такой транс - работать открыто, и ничего, кроме разочарования, разочарованием не будет.Обязательное условие для такого железа, нежизнеспособные плиты. Если трансов ТС нет, то можно взять готовый заводской типа ТДК-30. Железо такое же. Но его придется достать, чтобы их разобрать, потому что они залиты краской, а в худшем случае - эпоксидом. Теперь обмотка обмотка обмотка обмотки, та, к которой будет подключена акустика, затем слой изоляции, затем 900 витков первичной обмотки, затем слой изоляции. В итоге у вас должно быть три вторичных независимых обмотки и две первичные обмотки.Каждый превью делает выводы, чтобы потом сравнивать их по мере необходимости. Вторичные обмотки подключаются параллельно, только не до конца. Начни с начала, заканчивай концом. Причем первичные обмотки ответвителя последовательно заводились одна с другой, в результате получится одна первичная обмотка. И одно среднее. Ну вроде нигде не ясно. нет ничего сложного, даже если никогда не понимал неправильно

    подсказка. Если не удается избавиться от фона переменного тока в динамиках.Взглянем на именную схему: лампа невысокого уровня, в схемном решении есть цепочка. Кора головного мозга полностью устраняет эту проблему. Через Яндекс найти эту схему несложно.

    Реально от этой лампы качественный звук 6-7 Вт, выше шлак.

    для Влада. Весь шлак получается из того, что используются не качественные элементы, нет знаний, навыков и чаще всего с рук ..

    В схеме значительный косяк. Анодная нагрузка 6П14П - 22к, что намного оптимальнее.Это значительно увеличивает выходное сопротивление драйвера, что делает его малопривлекательным для выходной лампы. А также значительно увеличивают искажения драйвера.
    Лампа 6П45С имеет огромную крутизну. А потом усилились искажения.
    И действительно, при большей мощности ватт эти искажения слышны и видны даже на экране осциллографа.

    по звуку .. Все по идее писали .. Тут в мануале все выбрано и это был анодный резистор 22к, попробуй сначала собрать сам, проверить а потом критиковать.Для каждого 6П14П величина анодного резистора была разной. И все настраивалось осциллографом.

    Сергей, все ответы на ваши вопросы показаны на следующем рисунке (кликните, чтобы увеличить узор):

    Здравствуйте, подскажите пожалуйста в чем проблема: собрал такой усилитель, но один канал работает громче второго. Оказывается, громче канал в котором резистор 4,7к.

    Здравствуйте. Попробуйте поменять входы усилителей, подключенных к проходным конденсаторам 1х250 (С1, С26) - если становится громче работать другой канал, причину нужно прописать в источнике сигнала, сигнальных проводах или предусилителе на лампе 6Н3П.

    Схемы каналов усиления каналов на лампах 6П14П и 6П45С полностью одинаковые. Если они играют с разной громкостью, значит, где-то установлены неисправные или миниатюрные электронные компоненты.

    Например, для выбора R23 и R34, которые на 22k, вы можете взять переменный резистор на 36-56k, чтобы установить его ползунок в положение, чтобы получить сопротивление 22k. Затем включите схему, измерьте напряжение на скачках ламп, как указано в статье, медленно вращая рукоятку переменного резистора до достижения нужных показаний прибора.Вместо переменного резистора у нас есть постоянный с таким же сопротивлением.

    Предлагаю вашему вниманию, усилитель от Юрия Малышева

    Широкополосный усилитель предназначен для вокала или для тракта Misk-RF в 2-полосной клубной системе. Его также можно использовать в качестве сценических мониторов.
    Краткие характеристики:
    1. Диапазон частот 40-30000Гц (в нуле)
    2. Малая мощность 2х170Вт (для железных выводов от TC-250 или PL20X40X100) на лампах 6P45C (желательно парами) или 6p42c.Можно применить 4P44C, но уже два в плече и обязательно выбранные.
    3. -0db (0,775V)
    4. Show noise -80db
    5.KEF.Garmonic-1.5%, можно и намного меньше при точной балансировке оконечного каскада.
    6. Бытовые выдувные розетки.
    7.Силовой ТП-П-Перед ТС-250 или Спаркл на ПЛ2040100 (желательно)
    8. Топливо «РЭЦ»
    Схема отработана и накатана много лет. Есть несколько вариантов усилителей (на 10 лет ОК.Тысичи в Харькове, под разными именами)

    Приведу выходные данные, потом напишу подробные замеры их в работе усилителя. А корректировка по расчетным данным обычно составляет не более 5% от количества витков в первичной и вторичной обмотках. По вашей классике, я еще все проверяю в продукте "Живой"!
    Так железо от ТС-250.тес -180 хоть и такое же по размерам, но существенно хуже, чем каркас из стеклопластика, хотя по бедности (а точнее Лен) можно взять рамку от Presspan
    На каждой первичной обмотке с провод 0.355-4 участка 360 вод. Когда разрез - это два слоя. На двух катушках соответственно 2880вит.
    Вторичная обмотка - это 4-омная 5-я секция 130VIT. На каждую катушку 0,45. Подходит-10 сек. Верх каждой катушки - это слияние 8-го 55VIT. Начиная с 1.06. Нетрудно заметить, что коэфрикс на 4-й = 22,15
    Изоляции предпочтительно лаварил. Многие сотни выходов за 25 лет не сгорели, по крайней мере не встретили таких повреждений.
    Вот я нашел очень интересную таблицу в подробном усилителе вакуума с этим трансформатором.
    Кратко 28Гз- 182Вт (выходная мощность) кг-6%.
    28 Гц-169 Вт с кг-3,4%
    28 Гц-156 Вт уже кг-2,3%

    30 Гц -182 Вт (4-я нагрузка везде) -KG-3%
    40 Гц-182 Вт кг-1,7%
    1000 Гц 182 Вт кг-1,3%
    10 кГц 182 Вт кг-1,3%
    20 кг 182 Вт кг-1,5%
    40 кг 182 Вт кг-2,0%
    60кгз 156Вт кг = 4,3%
    100кГц ОК 100Вт в лампах Есть свечение синим и это примерно 2 минуты. терпит неудачу.
    И при нормальной эксплуатации годами служит с хорошим вентилятором Джамикона, например высота ОК.100мм. Высота передней панели усилителя 3У-эталон.Ширина-19 "(482мм).
    В качестве приборов тогда использовались генератор Г3-102, измеритель искажений С6-8, осцил. ° -83, вольтметр на у 3 -33 выезд.

    А вот схема выходного трансформатора. Первый цвет. Секции представляют собой два слоя проволоки 0,355, 180вит. в слое.

    Питание вторых сетей

    Представляю свой вариант одноступенчатого усилителя на лампе 6П45С. За основу взята схема А.Манакова

    Я не смог найти 6,5п, поэтому решил попробовать 6п15п и 6п14п. Мне показалось, что 6п14п лучше звучит, к тому же доступнее.

    Лампа 6П45С с фиксированным рабочим объемом ведет себя нестабильно (плавает ток). С автоматической пластиной большая рассеиваемая мощность на катодном резисторе. Я выбрал компромиссный вариант - полуавтоматический офсет.

    Катодный резистор 150 Ом притянут конденсатором 2200МКФ * 35 Вольт. Отрицательное смещение от отдельного маломощного трансформатора подается в сеть (можно доп.Обмотка НАЦ-180). Я использовал транзистор 12В от маломощного блока питания (50-200мА), включив вторичную обмотку 6,3В.

    ТС-180 используется как форс. Наилучший способ: использование двух ТС-180 (два моноблока) или одного ТС-270.

    Схема усилителя

    В выходные можно применить ТС-180 без переделки, но лучше перемотать, так как без перемотки будет снижение версалей и низам. Первичная обмотка (750 витков на каждую катушку, диаметр провода 0.3-0,35мм) находится между второстепенными частями (120 + 120ваторов на каждую катушку, диаметр 0,6-0,7 мм). Две первичные обмотки подключены последовательно, четыре вторичных - параллельно (на нагрузке 8 Ом). Лучше конечно купить корпоративный транс, но денег он стоит и немаленький. Вам решать. Многие считают, что из железа TS-180 не сделать хорошего транса. Может это не в идеале, но на бесплатном ...

    Однако случилось вот что, FN-23Hz. FB-26000Hz при -1 дБ. Мощность 4 Вт.Мощность до предела-8Вт. Максимум-12Вт.

    Нашел у Клауса статью "Варианты фиксированного смещения" и решил поэкспериментировать с 6П45С. Результат порадовал. Вариант для 6П45С-напряжение смещения -125 вольт подается через стабортон 72 вольт. При изменении напряжения сети от 160 до 250 вольт мощность на аноде остается практически постоянной.

    Настройка. Настройка заключается в подборе резистора R4 в цепочке 2Y mesh 6P14P на максимум усиления и регулировке тока анода 6p45s с резистором хода R10 по падению напряжения на R9-0,165 вольт.

    Комментариев к статье:

    «Мессир, а почему Монстры? Они тяжелые, огромные и сильно разозлены жарой». Начну с того, что журнал, который вы читаете, все же не аудиофильский. Что такое аудиофилия? Это страсть консервированная (в хорошем смысле!) Звуковая. Щелчок выключателем питания и ... завораживающие звуки полива.

    Не от ролика Эдисона, не от граммофона и не от патефона, а от вашего, это ваши колонки. Но как добиться волшебства или чародейства? Понятно - применение соответствующих компонентов звуковой системы.Мы не будем говорить о плеерах и динамиках, особенно о позолоченных кабелях и серебристом корпусе.

    Обратим ваш взор на схемные усилители. Раньше в нашей огромной стране все силы уходили на «защиту». Отдельные энтузиасты занимались вопросами качественного воспроизведения звука. Публикаций было мало. Основные достижения получены не от нас, а где-то там, за океаном.

    Здесь же находятся основные источники информации. Кто раньше нас слышал о триодных усилителях CUCING'A, известных благодаря D.Н. Williamson'e или что местный трансформатор ООС в катоде пентогена подсказал Петр Иванович Уокер на F. Acoustical Manufacturing, выпускающей продукцию под маркой QUAD? Что-то появляется в последнее время и у нас. Хотя информации все равно мало.

    • Во-первых, это лампы.
    • Во-вторых, это триоды.
    • В-третьих, это - (не дай Бог!) - не использовать отрицательные отзывы (ООС) и класс «в» (только «А»!).

    В четвертом, чем проще схема, тем она лучше.«СинглТорн» лучше «двухтактного».

    К сожалению, мне не удалось услышать работу настоящего «Онгаку». Среди моих знакомых не было владельца этого замечательного устройства Audio Note. И всякие «заезды» и даже один «люксман» на лампах звучали как-то одинаково «тускло», и впечатлений не производили. Но, как-то знакомый аудиофил пожаловался, что ламповый усилитель, который он сам собирал за год, не оправдывает надежд, не «звучит» и даже не дает необходимой мощности.

    Я помог отрегулировать режимы лампы, уменьшить фон и получить выходную мощность 6 Вт на канал, а также ввел отключенную ООС с выхода на входной каскад, т.е. она накрыла его тремя каскадами, что часто делается в лампе. усилители. Кроме того, была добавлена ​​RC-цепочка на выходе (схема COBEL) для устранения ВЧ-колебаний на холостом ходу. Аппараты оказались примерно той же настройки времени, что и без ООС, и того же экспонента.

    Итак, слушаем этот усилитель.Звучит здорово! Глубокий, без привязки к динамикам, объемный звук просто завораживает! Вместо лампы «Монстр» американский «HARMAN KARDON» (НК-1400) - транзистор с ООС («недорогой», всего 700 долларов). Звук заметно хуже самодельного - такой громкости и глубины нет. Запуск отечественной пробирки "прибой 50 ум-204с". Звук еще более «сухой».

    Наконец, самый решающий эксперимент. Включите ООС в самодельной лампе. В этом случае полоса пропускания расширяется с 30 кГц до 100 кГц, выходная мощность увеличивается до 12 Вт при том же коэффициенте гармоник (около 3%), выходное сопротивление уменьшается.Вроде все нормально, но эффект потрясающий! Звук становится таким же. Как "прибой". Пропала прелесть, звук "сухой", громкости нет. Не говоря уже о мелких деталях.

    Я не хочу слушать. Удалите ООС - и "Магия" восстановлена! Опять же не хочу выключать усилитель. Я так слушал и слушал ... Потом мы сравнили его звук со звуком усилителя "Orbit's mind-002 stereo", скопированного с "QUAD-405", и обнаружили, что "orbit" там же, где и "NK-1400". «, Но место намного ниже, чем у самодельного светильника.

    Следует отметить, что прослушивание 16 м² в одной комнате, с одной и той же акустической системой, с одним и тем же проигрывателем компакт-дисков, на одних и тех же дисках (тестовые, джазовые, хоровые, вокальные, симфонические).

    Самодельный усилитель представляет собой усилитель I.Morrison'а, адаптированный под нашу конфигурацию А. Бокарева. Я привожу эту простую схему (рис. 1) с той цепочкой OOS, которая улучшила объективные технические характеристики, но «испортила» звук. В усилителе использован корпус и трансформаторы от «прибоя 50ум-204с».

    Напряжение питания оказалось чуть меньше указанного в. Выходная мощность тоже оказалась меньше. Что дает использование триода в выходном каскаде вместо пентодеров? Вернее лампы 6п45с в триодном включении, по классу «А» и без ООС. В классе «A» выходная мощность значительно снижается при том же напряжении питания по сравнению с классом «B».

    Но все-таки для качественного звука в небольших помещениях (16.,18 м²) и с большой отдачей 6... 8 Вт на канал вполне достаточно. Триодное включение дает меньший коэффициент гармоник, чем пентер, раза в 2-5% и 10% соответственно (без ООС) при оптимальной нагрузке и еще меньше при увеличении нагрузки на аноды, но ценой снижения выходной мощности.

    Внутреннее сопротивление тройки (rj = Δua / δia) значительно меньше, чем у пентода. Это видно из приведенных анодных характеристик навеса ГУ-50 (П-50, ЛС-50) (рис.2). В триодном включении ГУ-50 и 6П45С выходные характеристики практически совпадают. Для 6п45с в триодном включении они приведены в

    .

    Использование выходного трансформатора, рассчитанного на пентод и имеющего большую индукцию первичной обмотки, позволяет сильно расширить АЧХ на боковые низкие частоты, поскольку Ri trio в несколько раз меньше, чем Ri подачи. По этой же причине рабочая емкость обмоток перезаряжается быстрее, и полоса частот расширяется £ в сторону высоких частот.

    Small RI в триггере дает небольшое выходное сопротивление и без OOS, хотя LC несколько подчеркнут. И, наконец, самое главное. Отсутствие ООС дает чисто апериодический переходный процесс, без подтяжек и колебаний (Tyst = 10 мкс до уровня 99% от установленных значений UR). Введение резистивной КС глубиной 20 дБ (в комплекте только резистор R7) приводит к большим колебаниям переходных характеристик (ПК).Амплитуда колебаний достигает 60% от амплитуды импульса, а период колебаний составляет 6… 0,7 мкс.

    Включение Емкость С2 = 1500 ... 2000 ПФ устраняет колебания, процесс становится аналогичным экспоненциальному, Тыст 5 мкс. Колебания с периодом 6 ... 7 мкс говорят о наличии на диаграмме партитуры на частоте около 150 кГц резонансный максимум или диполь, что может вызвать затяжку ПК и «испортить» звук. Так что выбирайте! Или экономичность как у паровоза и красивый звук, или хорошие показатели и желание побыстрее выключить усилитель.Аудиофилов Низкая производительность не пугайтесь. Их девиз: качество звука - любой ценой!

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
