Мп38А характеристики: МП38, МП38А — Биполярные отечественные — ТРАНЗИСТОРЫ — Электронные компоненты (каталог)

Транзистор МП38 — DataSheet

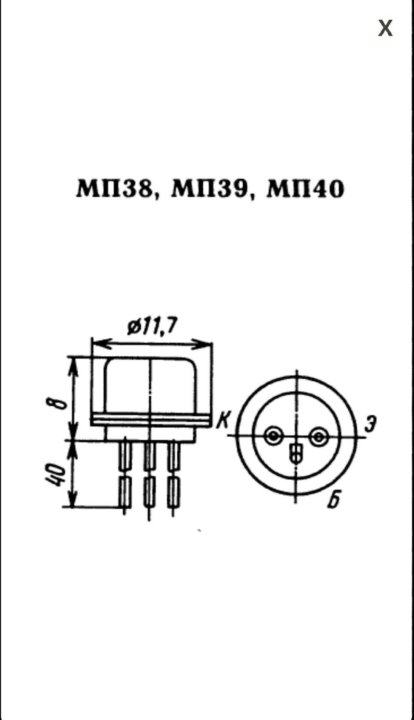

Цоколевка транзисторов МП38, МП39, МП40



Параметры транзистора
Параметр Обозначение Маркировка Условия Значение Ед. изм.
Аналог МП38 2N94
МП38А АС183
Структура  — n-p-n мВт
Максимально допустимая постоянная рассеиваемая мощность коллектора PK max,P*K, τ max,P**K, и max МП38 150
МП38А 150
Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером fгр, f*h31б, f**h31э, f***max МП38 ≥2* МГц
МП38А ≥2*
Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера UКБО проб.U*КЭR проб., U**КЭО проб. МП38 15 В
МП38А
15
Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора UЭБО проб.,  МП38 В
МП38А
Максимально допустимый постоянный ток коллектора IK max, I*К , и max МП38 20(150*) мА
МП38А 20(150*)
Обратный ток коллектора — ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера IКБО, I*КЭR, I**КЭO МП38 5 В ≤30
мкА
МП38А 5 В ≤30
Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером h21э,  h*21Э МП38 5 В; 1 мА 25…55
МП38А 5 В; 1 мА 45…100
Емкость коллекторного перехода cк,  с*12э МП38 пФ
МП38А
Сопротивление насыщения между коллектором и эмиттером  rКЭ нас,  r*БЭ нас МП38 Ом
МП38А
Коэффициент шума транзистора Кш, r*b, Pвых МП38 ≤220* Дб, Ом, Вт
МП38А ≤220*
Постоянная времени цепи обратной связи на высокой частоте τк, t*рас,  t**выкл,  t***пк(нс) МП38 пс
МП38А

Описание значений со звездочками(*,**,***) смотрите в таблице параметров биполярных транзисторов.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter

.

Транзистор МП40 — DataSheet

Цоколевка транзисторов МП38, МП39, МП40



Описание

Транзисторы германиевые сплавные усилительные низкочастотные с ненормированным коэффициентом шума на частоте 1 кГц. Предназначены для усиления сигналов низкой частоты. Выпускаются в металлостеклянном корпусе с гибкими выводами. Обозначение типа приводится на боковой поверхности корпуса. Масса не более 2 г.



Параметры транзистора
Параметр Обозначение Маркировка Условия Значение Ед. изм.
Аналог МП40 2SB173
МП40А ОС70, 2N44A
Структура  — p-n-p мВт
Максимально допустимая постоянная рассеиваемая мощность коллектора PK max,P*K, τ max,P**K, и max МП40 150
МП40А 150
Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером fгр, f*h31б, f**h31э, f***max МП40 ≥1* МГц
МП40А ≥1*
Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера UКБО проб.
U*КЭR проб., U**КЭО проб.
МП40 10к 15* В
МП40А 10к 30*
Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора UЭБО проб.,  МП40 5 В
МП40А 5
Максимально допустимый постоянный ток коллектора IK max, I*К , и max МП40 20(150*) мА
МП40А 20(150*)
Обратный ток коллектора — ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера IКБО, I*КЭR, I**КЭO МП40 5 В ≤15 мкА
МП40А 5 В ≤15
Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером h21э,  h*21Э МП40 5 В; 1 мА 20…40
МП40А 5 В; 1 мА 20…40
Емкость коллекторного перехода cк,  с*12э МП40 5 В ≤50 пФ
МП40А 5 В
≤50
Сопротивление насыщения между коллектором и эмиттером  rКЭ нас,  r*БЭ нас МП40 Ом
МП40А
Коэффициент шума транзистора Кш, r*b, Pвых МП40 Дб, Ом, Вт
МП40А
Постоянная времени цепи обратной связи на высокой частоте τк, t*рас,  t**выкл,  t***пк(нс) МП40 пс
МП40А

Описание значений со звездочками(*,**,***) смотрите в таблице параметров биполярных транзисторов.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

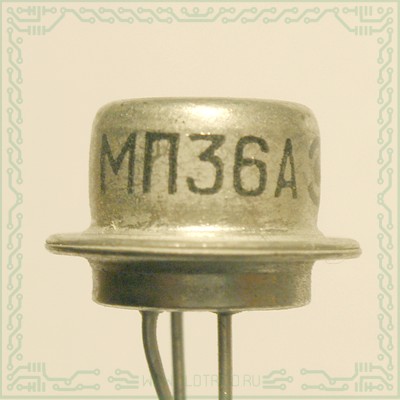

МП35, МП36А, МП37, МП38, МП38А

Все картинки в новостях кликабельные, то есть при нажатии они увеличиваются.

Транзисторы германиевые сплавные n-p-n усилительные низкочастотные с ненормированным (МП35, МП37, МП38, МП38А) и нормированным на частоте 1 кГц (МП36А) коэффициентом шума. Предназначены для усиления сигналов низкой частоты. Выпускаются в металлостеклянном корпусе с гибкими выводами.

Масса транзистора не более 2 гр.

Чертёж транзистора МП35, МП36А, МП37, МП38, МП38А

Электрические параметры.

Предельная частота коэффициента передачи тока при UКБ=5 В, IЭ
=1 мА, не менее
МП35 0,5 МГц
МП36, МП37 1 МГц
МП38, МП38А 2 МГц
Коэффициент шума при UКБ=1,5 В, IЭ=0,5 мА, ƒ=1 кГц для МП36А, не более 12 дБ
Коэффициент передачи тока в режиме малого сигнала при UКБ=5 В, IЭ=1 мА, ƒ=1 кГц
при Т=19,85°С
МП35 13-125
МП36А 15-45
МП37 15-30
МП38 25-55
МП38А 45-100
при Т=-55,15°С
МП35 5-125
МП36А 6-45
МП37 6-30
МП38 8-55
МП38А 17-100
при Т=59,85°С
МП35 10-200
МП36А 15-90
МП37 15-60
МП38 25-110
МП38А 45-180
Обратный ток коллектора при UКБ=5 В, не более
при Т=19,85°С 30 мкА
при Т=59,85°С 250 мкА
Обратный ток эмиттера при 19,85°С, UЭБ=5 В, не более 15 мкА
Сопротивление базы при UКБ=5 В, IЭ=1 мА, ƒ=500 кГц, не более 220 Ом
Выходная полная проводимость в режиме малого сигнала при
холостом ходе при UКБ=5 В, IЭ=1 мА, ƒ=1 кГц, не более
3,3 мкСм
Ёмкость коллекторного перехода при UКБ=5 В, не более 60 пФ

Предельные эксплуатационные данные.

Постоянное напряжение коллектор-база
при Т=213-313 К
МП35, МП36А, МП37, МП38, МП38А 15 В
при Т=313-343 К
МП35, МП36А, МП37, МП38, МП38А 10 В
Постоянное напряжение коллектор-эмиттер при RЭБ≤200 Ом
при Т=213-313 К
МП35, МП36А, МП37, МП38, МП38А 15 В
при Т=313-343 К
МП35, МП36А, МП37, МП38, МП38А 10 В
Постоянный ток коллектора
в режиме усиления 20 мА
в режиме насыщения или в импульсном режиме 150 мА
Постоянный ток эмиттера в режиме насыщения 150 мА
Постоянная рассеиваемая мощность
при Т=213-328 К 150 мВт
при Т=69,85°С 75 мВт
Общее тепловое сопротивление 200 К/Вт
Температура перехода 84,85°С
температура окружающей среды От -60,15 до 69,85°С

Транзистор МП35-МП38А | Радиодетали в приборах

Транзистор МП35-МП38А
Справочник содержания драгоценных металлов в радиодеталях основанный на справочных данных различных организаций занимающихся переработкой лома радиодеталей, паспортах устройств, формулярах и других открытых источников. Стоит отметить, что реальное содержание может отличатся на 20-30% в меньшую сторону.

Радиодетали могут содержать золото, серебро, платину и МПГ (Металлы платиновой группы, Платиновая группа, Платиновые металлы, Платиноиды, ЭПГ)

Содержание драгоценных металлов в транзисторе: МП35-МП38А

Золото: 0
Серебро: 0
Платина: 0
МПГ: 0.0005
По данным: Справочник по драгоценным металлам ПРИКАЗ №70

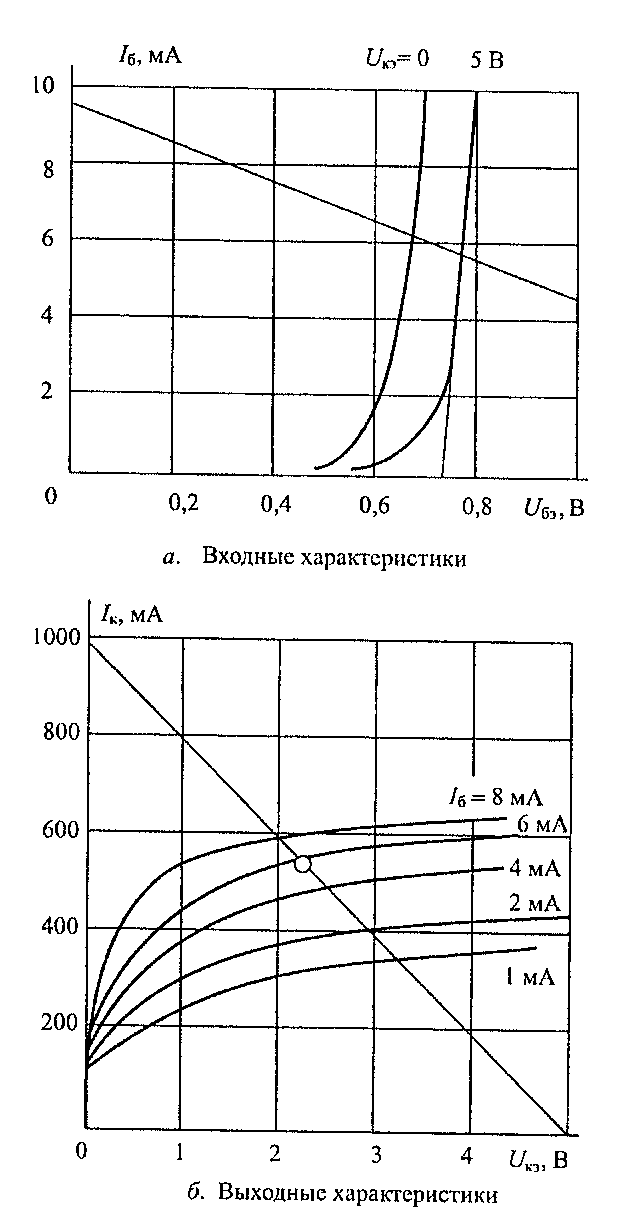

Транзистор, полупроводниковый триод — радиоэлектронный компонент из полупроводникового материала, обычно с тремя выводами, способный от небольшого входного сигнала управлять значительным током в выходной цепи, что позволяет его использовать для усиления, генерирования, коммутации и преобразования электрических сигналов. В настоящее время транзистор является основой схемотехники подавляющего большинства электронных устройств и интегральных микросхем.

Типы транзисторов

Существует два основных типа транзисторов: биполярные и полевые.

1. Биполярные транзисторы. Они являются, вероятно, более распространенным типом (именно о них, например, шла речь в предыдущих разделах этой главы). В базу такого транзистора подается небольшой ток, а он, в свою очередь, управляет количеством тока, протекающего между коллектором и эмиттером.
2. Полевые транзисторы. Имеют три вывода, но они называются затвор (вместо базы у биполярного), сток (вместо коллектора) и исток (вместо эмиттера). Аналогично воздействие на затвор транзистора (но на этот раз не тока, а напряжения) управляет током между стоком и истоком. Полевые транзисторы также имеют разную полярность: они бывают N-канальные (аналог NPN-биполярного транзистора) и Р-канальные (аналог PNP).

Маркировка транзисторов СССР

Обозначение транзисторов до 1964 года
Первый элемент обозначения – буква П, означающая, что данная деталь и является, собственно, транзистором. Биполярные транзисторы в герметичном корпусе обозначались двумя буквами – МП, буква М означала модернизацию. Второй элемент обозначения – одно, двух или трехзначное число, которое определяет порядковый номер разработки и подкласс транзистора, по роду полупроводникового материала, значениям допустимой рассеиваемой мощности и граничной(или предельной) частоты.
От 1 до 99 – германиевые маломощные низкочастотные транзисторы.
От 101 до 199 – кремниевые маломощные низкочастотные транзисторы.
От 201 до 299 – германиевые мощные низкочастотные транзисторы.
От 301 до 399 – кремниевые мощные низкочастотные транзисторы.
От 401 до 499 – германиевые высокочастотные и СВЧ маломощные транзисторы.
От 501 до 599 – кремниевые высокочастотные и СВЧ маломощные транзисторы.
От 601 до 699 – германиевые высокочастотные и СВЧ мощные транзисторы.
От 701 до 799 – кремниевые высокочастотные и СВЧ мощные транзисторы.

Обозначение транзисторов после 1964 года

Первый символ необходим для обозначения типа используемого материала
Буква Г или цифра 1 – германий.
Буква К или цифра 2 – кремний.
Буква А или цифра 3 – арсенид галлия.

Второй символ обозначает тип транзистора
П – полевой транзистор
Т – биполярный транзистор

Третий символ необходим для обозначения мощности и граничной частоты
1 – транзисторы маломощные(до 0,3 ватт) низкочастотные(до 3 МГц).
2 – транзисторы маломощные(до 0,3 ватт) средней частоты(до 30 МГц).
3 – транзисторы маломощные(до 0,3 ватт) высокочастотные.
4 – транзисторы средней мощности(до 1,5 ватт), низкочастотные(до 3 МГц).
5 – транзисторы средней мощности(до 1,5 ватт),средней частоты(до 30 МГц).
6 – транзисторы средней мощности(до 1,5 ватт),высокочастотные и СВЧ.
7 – транзисторы мощные(свыше 1,5 ватт), низкочастотные(до 3 МГц).
8 – транзисторы мощные(свыше 1,5 ватт), средней частоты(до 30 МГц).
9 – транзисторы мощные(свыше 1,5 ватт), высокочастотные и СВЧ.

Четвертый и пятый элементы обозначения – определяют порядковый номер разработки.

Изменения в маркировке вступившие в силу в 1978 году. Изменения коснулись обозначения функциональных возможностей – третьего элемента.

Для биполярных транзисторов:
1 – транзистор с рассеиваемой мощностью до 1 ватта и граничной частотой до 30 МГц.
2 – транзистор с рассеиваемой мощностью до 1 ватта и граничной частотой до 300 МГц.
4 – транзистор с рассеиваемой мощностью до 1 ватта и граничной частотой более 300 МГц.
7 – транзистор с рассеиваемой мощностью более 1 ватта и граничной частотой до 30 МГц.
8 – транзистор с рассеиваемой мощностью более 1 ватта и граничной частотой до 300 МГц.
9 – транзистор с рассеиваемой мощностью более 1 ватта и граничной частотой свыше 300 МГц.
