Что представляет собой транзистор МП39. Каковы его основные параметры и характеристики. Где применяется МП39. Какие особенности имеет этот германиевый PNP-транзистор. Чем отличается от кремниевых аналогов.
Общие сведения о транзисторе МП39
МП39 — это германиевый биполярный PNP-транзистор малой мощности. Относится к семейству транзисторов МП35-МП42, разработанных в СССР в 1960-х годах. Основные характеристики транзистора МП39:
- Структура: PNP
- Материал: германий
- Максимальное напряжение коллектор-эмиттер: 15 В
- Максимальный ток коллектора: 10 мА
- Коэффициент усиления по току: 10-50
- Граничная частота коэффициента передачи тока: 3 МГц
- Максимальная рассеиваемая мощность: 150 мВт
Применение транзистора МП39
Благодаря своим характеристикам, транзистор МП39 нашел широкое применение в различных электронных устройствах и схемах:
- Усилители низкой частоты
- Генераторы сигналов
- Переключающие и импульсные схемы

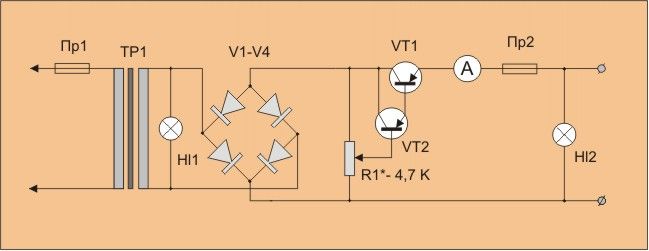

- Маломощные стабилизаторы напряжения
- Преобразователи уровня сигнала
- Входные каскады дифференциальных усилителей
Где еще может применяться МП39? Этот транзистор хорошо подходит для маломощных аналоговых схем, работающих на низких частотах до нескольких мегагерц.
Особенности германиевых транзисторов типа МП39
МП39, как и другие германиевые транзисторы, имеет ряд характерных особенностей по сравнению с кремниевыми аналогами:
- Меньшее падение напряжения на p-n переходе (0,2-0,3 В против 0,6-0,7 В у кремниевых)
- Более высокие обратные токи p-n переходов
- Больший температурный дрейф параметров
- Меньшая максимальная рабочая температура (до 70-80°C)
- Высокая чувствительность к радиации
Какие преимущества дают эти особенности? Малое падение напряжения позволяет использовать МП39 при низких напряжениях питания. Высокие обратные токи упрощают построение некоторых схем, например, генераторов.
Сравнение МП39 с современными кремниевыми транзисторами
По сравнению с современными кремниевыми биполярными транзисторами МП39 имеет следующие отличия:
- Меньшее максимальное напряжение коллектор-эмиттер (15 В против 30-60 В)
- Меньший максимальный ток коллектора (10 мА против 100-500 мА)
- Более низкая граничная частота (3 МГц против 100-300 МГц)
- Больший разброс параметров от экземпляра к экземпляру
- Меньшая долговременная стабильность характеристик
Почему же МП39 по-прежнему применяется, несмотря на эти недостатки? Главным образом из-за низкого падения напряжения и исторически сложившегося использования в некоторых схемах.
Особенности применения транзистора МП39 в схемах
При использовании МП39 в электронных схемах следует учитывать ряд важных моментов:
- Необходимость температурной стабилизации рабочей точки
- Ограничение максимальной рабочей температуры 70-80°C
- Учет больших обратных токов p-n переходов
- Возможность самовозбуждения на высоких частотах
- Необходимость экранирования от электромагнитных помех
Как правильно применять МП39 с учетом этих особенностей? Рекомендуется использовать температурную стабилизацию, ограничивать рабочие токи и напряжения, применять развязывающие цепи по питанию.
Аналоги и замены транзистора МП39
В качестве аналогов и возможных замен МП39 могут использоваться следующие транзисторы:

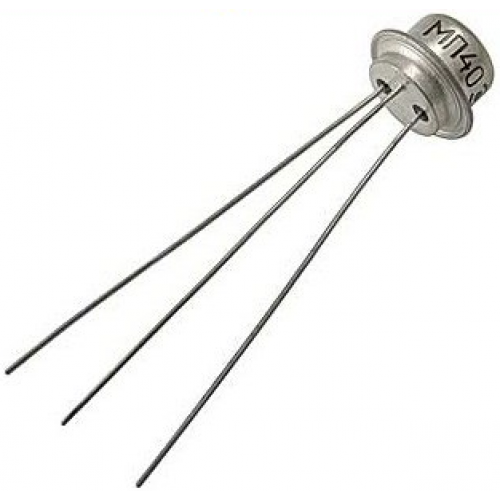

- Отечественные германиевые: МП40, МП41, МП42
- Зарубежные германиевые: AC128, AC153, OC71
- Кремниевые малой мощности: КТ3102, BC557, 2N3906
При замене МП39 на аналоги необходимо учитывать различия в параметрах и вносить соответствующие изменения в схему. Особое внимание следует обратить на напряжение насыщения и коэффициент усиления по току.
Методы проверки исправности транзистора МП39
Для проверки работоспособности МП39 можно использовать следующие методы:
- Проверка омметром сопротивления переходов в прямом и обратном направлении
- Измерение коэффициента усиления по току с помощью простого тестера транзисторов
- Проверка работы транзистора в реальной схеме, например, в качестве усилительного каскада
Как правильно выполнить проверку МП39? При измерении омметром прямое сопротивление эмиттерного перехода должно быть 10-100 Ом, а обратное — более 1 кОм. Коэффициент усиления по току должен лежать в пределах паспортных значений.
Перспективы применения германиевых транзисторов типа МП39
Несмотря на превосходство современных кремниевых транзисторов, МП39 и аналогичные германиевые приборы по-прежнему находят ограниченное применение:
- В схемах ретро-аппаратуры для сохранения аутентичного звучания
- В специальных измерительных приборах
- В схемах, работающих при сверхнизких температурах
- В простых любительских конструкциях для обучения
Сохранится ли спрос на МП39 в будущем? Вероятно, эти транзисторы еще долго будут применяться в узкоспециализированных областях, хотя их массовое производство уже прекращено.
Мп39 транзистор в Сочи: 500-товаров: бесплатная доставка [перейти]
Партнерская программаПомощь
Сочи
Каталог
Каталог Товаров
Одежда и обувь
Одежда и обувь
Стройматериалы
Стройматериалы
Текстиль и кожа
Текстиль и кожа
Здоровье и красота
Здоровье и красота
Детские товары
Детские товары
Продукты и напитки
Продукты и напитки
Электротехника
Электротехника
Промышленность
Промышленность
Дом и сад
Дом и сад
Сельское хозяйство
Сельское хозяйство
Вода, газ и тепло
Вода, газ и тепло
Все категории
ВходИзбранное
Мп39 транзистор
МП16, Транзистор Тип: транзистор
ПОДРОБНЕЕЕще цены и похожие товары
Транзистор МП39
ПОДРОБНЕЕЕще цены и похожие товары
Транзистор МП37Б Тип: транзистор
ПОДРОБНЕЕЕще цены и похожие товары
МП39 Тип: транзистор
ПОДРОБНЕЕЕще цены и похожие товары
МП21В, Транзистор Тип: транзистор
ПОДРОБНЕЕЕще цены и похожие товары
APL3510BXI-TRG
В МАГАЗИНЕще цены и похожие товары
X1300 транзистор
В МАГАЗИНЕще цены и похожие товары
AP8263 DIP-8 SOT23-6
В МАГАЗИНЕще цены и похожие товары
APL3510B VM81Y
В МАГАЗИНЕще цены и похожие товары
Транзистор S9012 25В 0,5А
ПОДРОБНЕЕЕще цены и похожие товары
Транзистор С1815 NPN 50В 0.
15А
ПОДРОБНЕЕЕще цены и похожие товары
Транзистор S9015 50В 0,1А
ПОДРОБНЕЕЕще цены и похожие товары
Транзистор S9013 25В 0,5А
ПОДРОБНЕЕЕще цены и похожие товары
Транзистор 2N3904 NPN 40В 0.2А 0.35Вт
ПОДРОБНЕЕЕще цены и похожие товары
Транзистор S9018
ПОДРОБНЕЕЕще цены и похожие товары
Транзистор 2SC945 NPN 50В 0.1А 0.25Вт
ПОДРОБНЕЕЕще цены и похожие товары
Транзистор 2N3906 PNP 40В 0.2А
ПОДРОБНЕЕЕще цены и похожие товары
Транзистор S9014 50В 0,1А
ПОДРОБНЕЕЕще цены и похожие товары
Транзистор 2N5401 PNP 150В 0.6А 0.6Вт
ПОДРОБНЕЕЕще цены и похожие товары
Транзистор 2N2222 NPN 40В 0.
6А
ПОДРОБНЕЕЕще цены и похожие товары
Транзистор S8050 NPN биполярный транзистор, выходные каскады усилителей НЧ портативной аудиоаппаратуры
ПОДРОБНЕЕЕще цены и похожие товары
Транзистор А1015 PNP 50В 0.15А
ПОДРОБНЕЕЕще цены и похожие товары
2 страница из 18
Мп39 транзистор в Нижнекамске: 500-товаров: бесплатная доставка [перейти]
Партнерская программаПомощь
Нижнекамск
Каталог
Каталог Товаров
Одежда и обувь
Одежда и обувь
Стройматериалы
Стройматериалы
Текстиль и кожа
Текстиль и кожа
Здоровье и красота
Здоровье и красота
Детские товары
Детские товары
Электротехника
Электротехника
Продукты и напитки
Продукты и напитки
Промышленность
Промышленность
Вода, газ и тепло
Вода, газ и тепло
Дом и сад
Дом и сад
Сельское хозяйство
Сельское хозяйство
Все категории
ВходИзбранное
Мп39 транзистор
МП21В, Транзистор Тип: транзистор
ПОДРОБНЕЕЕще цены и похожие товары
МП16, Транзистор Тип: транзистор
ПОДРОБНЕЕЕще цены и похожие товары
Транзистор МП39
ПОДРОБНЕЕЕще цены и похожие товары
МП39 Тип: транзистор
ПОДРОБНЕЕЕще цены и похожие товары
Транзистор МП37Б Тип: транзистор
ПОДРОБНЕЕЕще цены и похожие товары
APL3510BXI-TRG
В МАГАЗИНЕще цены и похожие товары
X1300 транзистор
В МАГАЗИНЕще цены и похожие товары
AP8263 DIP-8 SOT23-6
В МАГАЗИНЕще цены и похожие товары
APL3510B VM81Y
В МАГАЗИНЕще цены и похожие товары
Транзистор S9012 25В 0,5А
ПОДРОБНЕЕЕще цены и похожие товары
Транзистор С1815 NPN 50В 0.
15А
ПОДРОБНЕЕЕще цены и похожие товары
Транзистор S9015 50В 0,1А
ПОДРОБНЕЕЕще цены и похожие товары
Транзистор S9013 25В 0,5А
ПОДРОБНЕЕЕще цены и похожие товары
Транзистор ГТ806Д
ПОДРОБНЕЕЕще цены и похожие товары
Транзистор S9018
ПОДРОБНЕЕЕще цены и похожие товары
Транзистор 2SC945 NPN 50В 0.1А 0.25Вт
ПОДРОБНЕЕЕще цены и похожие товары
Транзистор 2N3906 PNP 40В 0.2А
ПОДРОБНЕЕЕще цены и похожие товары
Транзистор S9014 50В 0,1А
ПОДРОБНЕЕЕще цены и похожие товары
Транзистор 2N5401 PNP 150В 0.6А 0.6Вт
ПОДРОБНЕЕЕще цены и похожие товары
Транзистор 2N3904 NPN 40В 0.
2А 0.35Вт
ПОДРОБНЕЕЕще цены и похожие товары
Транзистор S8050 NPN биполярный транзистор, выходные каскады усилителей НЧ портативной аудиоаппаратуры
ПОДРОБНЕЕЕще цены и похожие товары
2 страница из 18
RL Релаксационный генератор
RL Релаксационный генератор
«В помощь радиолюбителю», выпуск 106 (VRL 106).
Если вы посмотрите на рисунок 1, то заметите, что транзисторы соединены таким образом, что он образует аналог тиристора. Управляющий электрод «тиристора» подключен к дросселю L1, цепь электродов подключена к резистору R1. Транзистор VT1 может быть кремниевым и германиевым, транзистор VT2 должен быть только германиевым, так как он имеет возможность усиливать сигналы без напряжения смещения на базе.
Рис. 1. Принципиальная схема релаксационного генератора RL.
Принцип работы . При первом включении питания в схему транзистор VT1 начинает включаться (становится активным), так как начальный ток коллектора транзистора VT2 протекает через эмиттерный переход транзистора VT1.
Поскольку генератор является неинвертирующим усилителем, его выход соединен со входом. Случайное увеличение тока коллектора любого из транзисторов (например, из-за собственных шумов транзисторов, внешних помех и т. д.) будет немедленно усилено и приведет к лавинообразному включению транзисторов в состояние насыщения, т.к. обычно происходит в тринистор (время t 1 на рис. 2).
Рис. 2. Осциллограмма релаксационного генератора RL.
Катушка индуктивности не препятствует открытию транзисторов, так как ее сопротивление импульсным сигналам слишком велико.
После включения транзисторов ток через катушку увеличивается экспоненциально. Ток коллектора транзистора VT1 также увеличится. Очень скоро транзистор VT1 выходит из насыщения, и напряжение на нем возрастает. Напряжение на катушке будет уменьшаться, а при выключении транзисторов (время t 2 на рис. 2).
Энергия, запасенная в катушке в магнитном поле, предотвращает быстрое уменьшение тока через катушку, и ток постепенно уменьшается до нуля.
Этот ток поддерживается ЭДС самоиндукции, величина которой после выключения транзисторов может быть в десятки раз больше напряжения питания. Энергия магнитного поля рассеивается в виде тепла в переходах транзисторов, ЭДС самоиндукции постепенно уменьшается до нуля, ток через катушку прекращается и цикл колебаний повторяется (время t 3 на рис. 2).
Таким образом, на дросселе L1 мы видим непрерывную последовательность прямоугольных импульсов напряжения, а ток через катушку течет в виде последовательности пилообразных импульсов.
Несколько иначе происходит процесс генерации при использовании в качестве катушки обмотки наушников BF1 (рис. 3).
Рис. 3. Принципиальная схема релаксационного генератора RL с наушниками. Оба транзистора германиевые.
Частота следования импульсов на наушниках BF1 синхронизирована с собственной резонансной частотой мембраны. (рис. 4).
Рис. 4 Осциллограмма сигнала на наушники.
Это происходит потому, что наушники являются обратимыми преобразователями, т.
е. колебания мембраны, вызванные импульсами внешнего напряжения, будут возбуждать в обмотке наушников переменное напряжение (штриховая линия на рис. 4), которое суммируется с напряжением генератора и подается на базу транзистора VT2.
Работа наушников на резонансной частоте мембраны резко повышает эффективность генератора как электорного акустического преобразователя, что приводит к значительной громкости звука при малом потреблении энергии от источника питания.
Чтобы тембр наушников был мягче, к обмоткам наушников подключается конденсатор С1 — в этом случае форма колебаний будет почти синусоидальной, а импульсы ЭДС самоиндукции практически исчезнут (кстати, это исключить возможность пробоя транзисторов).
Генератор, показанный на рис. 3, может использоваться как экономичный и простой звуковой сигнализатор, особенно в устройствах с батарейным питанием, а также как пробник для проверки («прозвонки») различных электрических цепей. В последнем случае измерительные щупы должны быть соединены последовательно с источником питания и.
Вместо BF1 можно использовать наушники или наушник с сопротивлением менее 250 Ом. Транзистор VT1 — МП35 — МП38 (НПН), а VT2 — МП21, МП25, МП26 (ПНП) (это российские германиевые транзисторы).
На рис. 5 показана принципиальная схема с громкоговорителем ВА1. Схема настраивается переменным резистором R1, изменяющим режим устойчивых колебаний. Звук маломощного громкоговорителя (0,5ГД-30 или аналогичный) с небольшой площадью диффузора звучит как автомобильный гудок.
Рис. 5. Принципиальная схема релаксационного генератора RL с динамиком.
Этот осциллятор можно использовать в моделях автомобилей, в качестве квартирного звонка или будильника, или как гудок на велосипеде. Транзисторы генератора могут быть такими же, как и в предыдущем случае. Транзистор VT2 может быть PNP-транзистором типа МП39-МП42.
Если коллектор транзистора VT1 и базу VT2 соединить с разделительным конденсатором С2 и использовать наушники BF1 (рис. 6), то генератор будет выдавать пачки импульсов, имитирующие птичью трель.
Конденсаторы могут быть любого типа, переменный резистор — СП-1, головной (или наушник) — сопротивлением менее 250 Ом, например, ДЭМ-4М, транзисторы — такие же, как и в предыдущей схеме.
Рис. 6. Принципиальная схема релаксационного генератора RL с конденсатором связи.
Как было сказано выше, амплитуда импульса ЭДС самоиндукции в обмотке наушника достигает значительной величины. Используя это, вы можете использовать генератор в качестве преобразователя постоянного напряжения в постоянное. Этот преобразователь, например, станет источником питания для аналогового мультиметра, когда он измеряет высокое сопротивление. Большинству аналоговых мультиметров для этого режима требуется один источник, который не всегда есть под рукой. Кроме того, дополнительные операции, связанные с его коммутацией, снижают эффективность измерений. Все это приводит к тому, что один из диапазонов остается неиспользованным.
В этой ситуации может помочь преобразователь напряжения из RL-генератора (рис.
7), встроенный в корпус аналогового мультиметра. Он содержит минимум элементов и не требует настройки. В конструкцию аналогового мультиметра необходимо внести небольшие изменения: установить переключатель SA1 и соединить его контакты с плюсовым проводом питания и с минусовым выводом элемента G1.
Рис. 7 Принципиальная схема преобразователя постоянного тока.
Когда переключатель выключен, он шунтирует цепь и аналоговый мультиметр работает в обычном режиме. Хотя преобразователь при этом остается подключенным к источнику питания, он почти не потребляет энергии — диод VD2 и стабилитрон VD1 подключены по отношению к источнику питания в обратном направлении.
Для измерения больших сопротивлений переключатель SA1 должен быть установлен в положение «ON». позиция. Затем начинает колебаться генератор на транзисторах VT1, VT2. Импульсы ЭДС самоиндукции обмотки наушников BF1 будут заряжать конденсатор С1 через диод VD2. Напряжение на этом конденсаторе быстро возрастает и стабилизируется примерно на уровне 12 В (напряжение пробоя стабилитрона VD1).
Суммируя с напряжением питания, оно поступает на измерительную цепь аналогового мультиметра. Звуковой сигнал, издаваемый наушниками BF1, напоминает о том, что после проведения измерений необходимо отключить питание.
Ток, потребляемый преобразователем от источника напряжения, составляет примерно 5 мА. Максимальная токовая нагрузка преобразователя не должна превышать 100 мкА, так как будет увеличена амплитуда импульсов выходного напряжения. Поэтому желательно применять преобразователь только к аналоговому мультиметру с минимальным измерением постоянного тока 100 мкА.
Транзисторы этого преобразователя могут быть такими же, как и в предыдущих устройствах. В этой схеме можно использовать стабилитроны Д813, КС213, диоды Д219, Д223, КД102, КД103 с любым буквенным индексом. Резистор — любого типа, малогабаритный. Наушники — головной капсюль ДЭМ-4М, ТК-67 или другая электромагнитная система с сопротивлением обмотки 50…100 Ом.
Д. Приймак
