Мп42. Транзистор МП42: характеристики, применение и аналоги германиевого прибора

Какие основные параметры имеет транзистор МП42. Для каких целей он применялся в советской электронике. Какие современные аналоги можно использовать вместо МП42. На что обратить внимание при работе с этим германиевым транзистором.

Содержание

Основные характеристики транзистора МП42

Транзистор МП42 относится к семейству германиевых плоскостных транзисторов p-n-p типа. Он был разработан в СССР и широко применялся в бытовой и промышленной электронике в 1960-70-х годах.

Основные электрические параметры МП42:

Максимальное напряжение коллектор-эмиттер: 15 В
Максимальный ток коллектора: 150 мА
Максимальная рассеиваемая мощность: 200 мВт при 45°C
Коэффициент усиления по току: 20-60
Граничная частота коэффициента передачи тока: 3-5 МГц

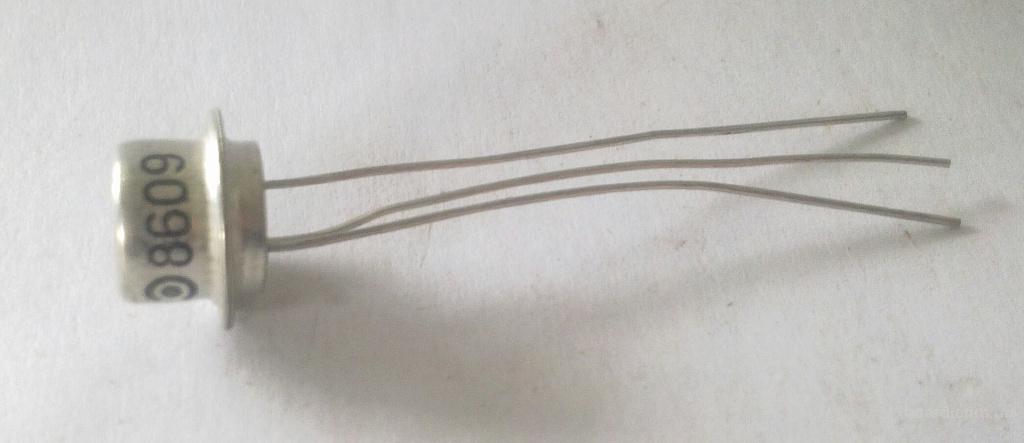

МП42 выпускался в металлическом корпусе ТО-5 с тремя выводами. Масса транзистора не превышала 2,5 грамма.

Области применения транзистора МП42

Благодаря своим характеристикам, транзистор МП42 нашел широкое применение в различных областях советской электроники:

Усилители низкой частоты в радиоприемниках и магнитофонах
Переключающие и импульсные схемы
Маломощные преобразователи напряжения
Генераторы низкой частоты
Схемы автоматики и управления

МП42 часто использовался в портативной технике, где были важны малые габариты и низкое энергопотребление. Его применяли в слуховых аппаратах, радиомикрофонах, детских игрушках с электронными схемами.

Особенности работы с германиевыми транзисторами

При использовании МП42 и других германиевых транзисторов нужно учитывать ряд особенностей:

Высокие обратные токи утечки
Сильная зависимость параметров от температуры
Низкая допустимая температура перехода (до 75°C)
Чувствительность к статическому электричеству
Разброс параметров между экземплярами

Эти особенности требовали тщательного подбора режимов работы и применения схем температурной стабилизации. При разработке устройств на МП42 нужно было закладывать большие допуски по току и напряжению.

Современные аналоги транзистора МП42

В настоящее время германиевые транзисторы практически не используются в новых разработках. Для замены МП42 можно применять кремниевые биполярные транзисторы малой мощности:

BC557, BC558 — универсальные p-n-p транзисторы
2N3906 — популярный p-n-p транзистор для слаботочных цепей
BF423 — высокочастотный p-n-p транзистор
KT3107 — советский аналог BC557

При замене нужно учитывать различия в характеристиках и цоколевке. Как правило, кремниевые транзисторы имеют меньшие токи утечки и лучшую температурную стабильность.

Методы проверки исправности МП42

Для оценки работоспособности транзистора МП42 можно использовать следующие методы:

Прозвонка мультиметром в режиме проверки диодов
Измерение статического коэффициента передачи тока
Проверка остаточного напряжения коллектор-эмиттер
Измерение обратных токов утечки переходов

При проверке важно соблюдать полярность и не превышать предельно допустимые напряжения и токи. Для точной оценки параметров требуется специальный измеритель транзисторов.

Типовые схемы включения МП42

Транзистор МП42 чаще всего использовался в следующих базовых схемах:

Однокаскадный усилитель с общим эмиттером
Эмиттерный повторитель
Дифференциальный усилитель
Ключевой каскад
Генератор синусоидальных колебаний

В каждой схеме нужно обеспечивать правильный выбор рабочей точки и цепей смещения с учетом разброса параметров транзистора. Для повышения стабильности часто применялась отрицательная обратная связь по току.

Заключение

Транзистор МП42, несмотря на устаревшую технологию, остается интересным компонентом для радиолюбителей и реставраторов старой техники. Его изучение позволяет лучше понять принципы работы полупроводниковых приборов и особенности схемотехники прошлых лет. При работе с МП42 важно учитывать его специфические характеристики и соблюдать правила обращения с германиевыми транзисторами.

Транзисторы германиевые плоскостные: МП42, МП42А, МП42Б

Соответствуют ГОСТ 5.343-70

Чертёж транзистора МП42, МП42А, МП42Б

Масса не более 2,5 гр.
Характеристика транзистора МП42. Тип p-n-p.

Электрические параметры МП42 при tamb=+20+-5 градусов.

Электрические параметры МП42

Предельно допустимые электрические режимы эксплуатации.

Отрицательное напряжение коллектор-эмиттер, коллектор-база *, в ___________ не более 15
Ток коллектора в режиме переключения или в импульсном режиме **, ма ________не более 150
Среднее значение тока эмиттера за 1 сек, ма ________________________________не более 30
Мощность, рассеиваемая транзистором, мвт _________________________________не более
при температуре окружающей среды +45 градусов по Цельсию 200

при температуре окружающей среды +70 градусов по Цельсию 75

При повышении температуры от +45 до +70 градусов допустимая мощность снижается по линейному закону.
Диапазон температур окружающей среды от -60 до +70 градусов.
* При отсутствии запирающего смещения сопротивление в цепи база-эмиттер не должно превышать 3 кОм.
** Значение коэффициента передачи тока не нормируется.

Условия хранения приборов.

1.Складские условия:
— температура окружающего воздуха от +5 до +35 градусов
— относительная влажность до 85%
— отсутствие в воздухе кислотных и других агрессивных примесей.
2. Полевые условия:
— температура окружающего воздуха может меняться в пределах от -40 до +40 градусов по Цельсию
— относительная влажность до 98% при температуре +30 градусов.

Гарантии.

Предприятие-изготовитель гарантирует срок службы транзисторов 12 000 часов.

Срок хранения 6 лет.
Гарантийный срок исчисления с момента отгрузки приборов.

Указания и рекомендации по эксплуатации.

1.Рекомендуется эксплуатировать транзисторы в диапазоне температур от -30 до +40 градусов при мощности рассеивания не более 0,7 Pmax.
При отрицательном напряжении коллектор-эмиттер не более 0,7 Uc max.
При токе коллектора не более 0,9 Ic max, где Pmax Uc max, Ic max – максимально допустимые значения мощности, напряжения и тока для данной температуры.
2.Разрешается производить пайку выводов транзисторов на расстоянии не менее 5 мм от корпуса транзистора с применением флюса следующего состава: канифоль – 40%, этиловый спирт – 60%. Пайку следует производить паяльником мощностью не более 30 вт, в течение 5 сек (не более). Пайку погружением следует производить, в течение 5 сек (не более) путем окунания в расплавленный

припой с температурой не выше +285+-10 градусов.
При пайке паяльником должен быть обеспечен надежный теплоотвод между местом пайки и корпусом транзистора.
3.При монтаже транзисторы должны быть жестко закреплены за корпус. Выводы рекомендуется закреплять на расстоянии не более 15 мм от корпуса. Минимальное расстояние от места изгиба выводов до корпуса при монтаже -3 мм.
4.

При включении транзистора в электрическую цепь, находящуюся под напряжением, базовый вывод необходимо присоединять в схему первым и отключать последним. Работа транзистора в режиме «оборванной базы» (то есть при отсутствии в цепи база-эмиттер) категорически запрещается.
5.Не допускается использование транзисторов при совмещении двух или более предельно допустимых режимов.
6.При заливке транзисторов МП42 компаундами, пенопластами, пенорезиной и т.д. температура окружающей среды не должна превышать +70 градусов.
При полимеризации не допускается механические нагрузки на выводы.
