Что такое повышающий преобразователь MT3608
MT3608 — это микросхема повышающего DC-DC преобразователя, которая позволяет увеличить входное постоянное напряжение до более высокого выходного. Данный преобразователь широко используется в портативной электронике, зарядных устройствах, LED-драйверах и других применениях, где требуется повысить напряжение.
Основные особенности MT3608:
- Входное напряжение: 2-24В
- Выходное напряжение: до 28В
- Максимальный выходной ток: 2А
- КПД до 93%
- Частота преобразования: 1.2 МГц
- Встроенная защита от перегрева и короткого замыкания
- Компактный корпус SOT23-6
Благодаря своим характеристикам MT3608 является одним из самых популярных и доступных повышающих преобразователей для любительских и полупрофессиональных применений.
Принцип работы повышающего преобразователя
Принцип работы MT3608 основан на накоплении энергии в катушке индуктивности и последующей передаче этой энергии в нагрузку. Упрощенно процесс можно описать следующим образом:
- При включении транзистора ток через катушку нарастает, накапливая в ней энергию магнитного поля.
- При выключении транзистора ЭДС самоиндукции катушки добавляется к входному напряжению.
- Полученное повышенное напряжение через диод заряжает выходной конденсатор.
- Процесс периодически повторяется с высокой частотой.
За счет быстрого переключения и правильного выбора параметров катушки и конденсаторов удается получить на выходе стабильное повышенное напряжение.
Технические характеристики MT3608
Рассмотрим подробнее основные параметры микросхемы MT3608:
- Входное напряжение: 2-24В
- Выходное напряжение: регулируется в диапазоне 2-28В
- Максимальный выходной ток: 2А
- КПД: до 93%
- Частота преобразования: 1.2 МГц
- Точность выходного напряжения: ±1.5%
- Защита от перегрева при 150°C
- Защита от короткого замыкания
- Низкий ток в режиме ожидания: 0.1мкА
- Рабочая температура: -40…+85°C
Как видно, MT3608 обладает хорошими характеристиками для широкого круга применений при компактных размерах.
Применение повышающего преобразователя MT3608
Благодаря своим характеристикам MT3608 находит применение во многих областях:
- Питание светодиодов и LED-лент от батарей
- Зарядные устройства для мобильных гаджетов
- Повышение напряжения в солнечных зарядных устройствах
- Питание LCD-дисплеев и другой портативной электроники
- Повышение напряжения в автомобильных системах
- Преобразование напряжения в IoT-устройствах
- Питание операционных усилителей и других аналоговых схем
MT3608 позволяет эффективно решать задачу повышения напряжения при создании различных электронных устройств.

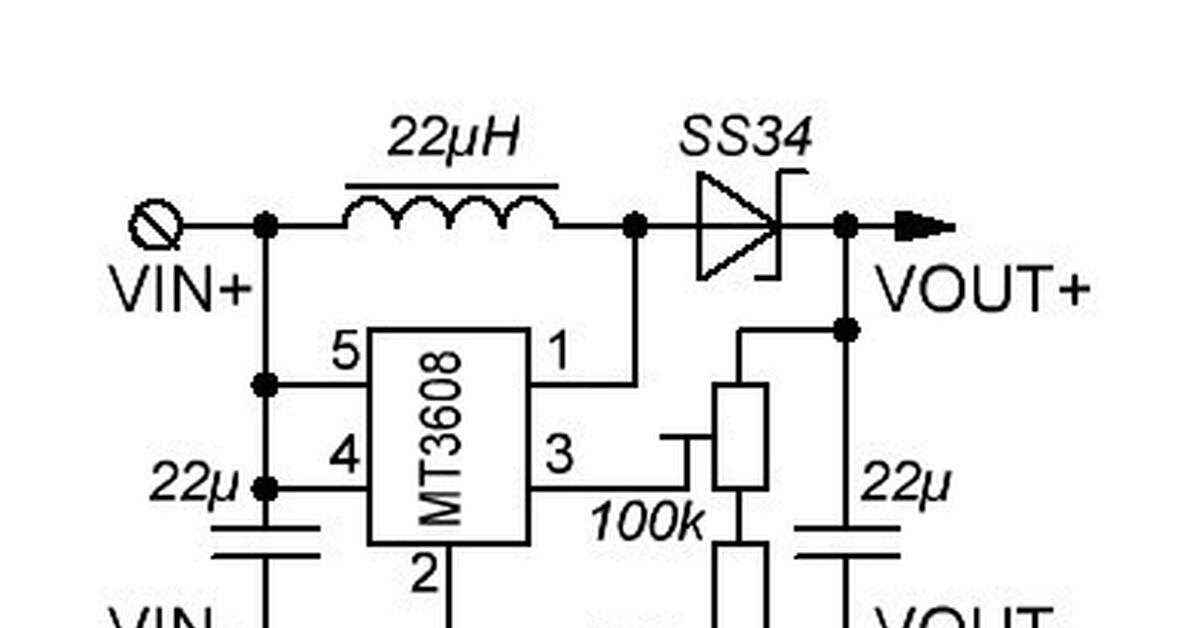

Схема подключения MT3608
Типовая схема включения MT3608 достаточно проста и содержит минимум внешних компонентов:
- Входной конденсатор C1 (10-22 мкФ)
- Катушка индуктивности L1 (4.7-22 мкГн)
- Выпрямительный диод D1 (Шоттки)
- Выходной конденсатор C2 (22-47 мкФ)
- Резисторный делитель для установки выходного напряжения (R1, R2)
Важно правильно выбрать номиналы компонентов в зависимости от требуемых входных и выходных параметров. Это позволит получить максимальный КПД и минимальные пульсации.

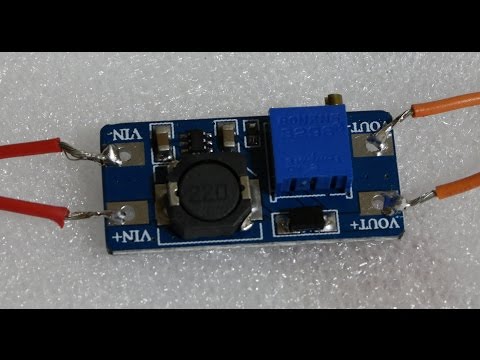

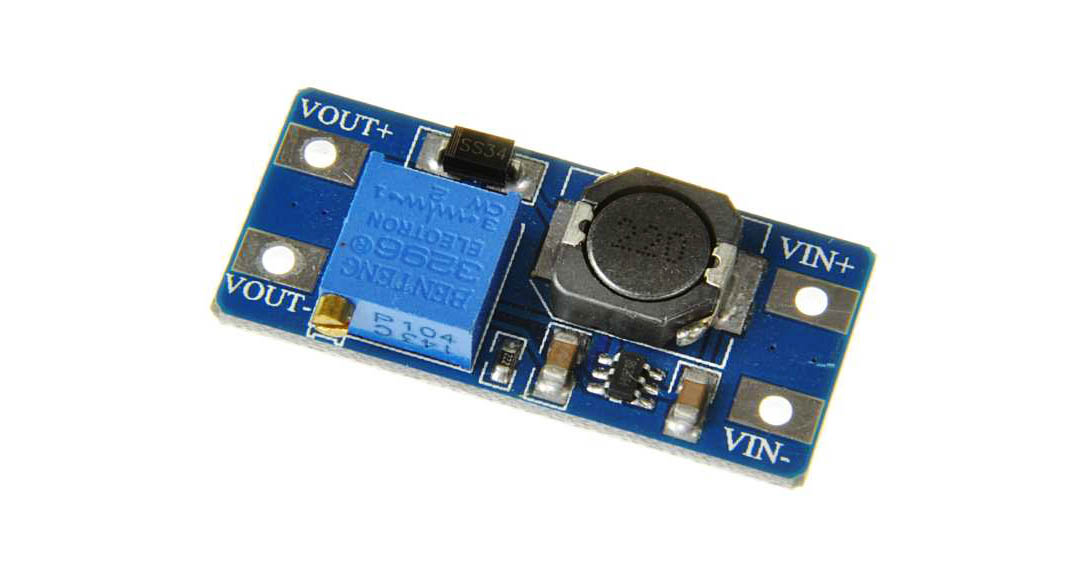

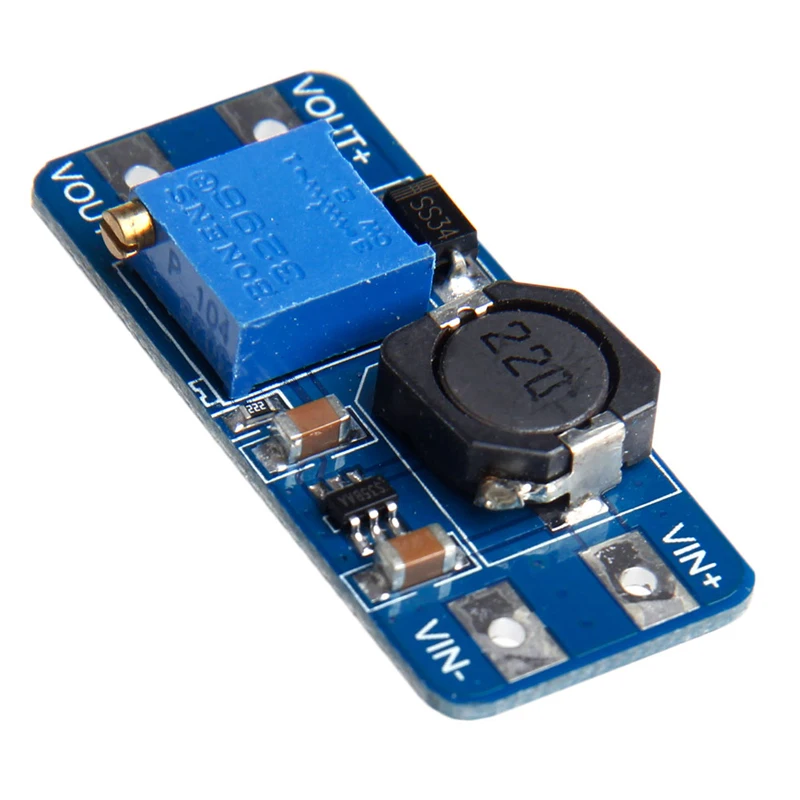

Настройка и использование MT3608
При использовании готового модуля на MT3608 настройка сводится к следующим шагам:
- Подключить источник входного напряжения к контактам IN+ и IN-
- Подключить нагрузку к выходным контактам OUT+ и OUT-
- С помощью подстроечного резистора установить требуемое выходное напряжение
- Проверить выходной ток и напряжение под нагрузкой
Важно соблюдать полярность подключения и не превышать максимально допустимые токи и напряжения. При необходимости можно установить дополнительные входные и выходные фильтры для улучшения характеристик.
Преимущества и недостатки MT3608
Основные преимущества MT3608:
- Высокий КПД до 93%
- Широкий диапазон входных и выходных напряжений
- Встроенная защита от перегрева и КЗ
- Высокая частота преобразования 1.2 МГц
- Низкая цена и доступность
- Простая схема включения
К недостаткам можно отнести:
- Невысокий максимальный выходной ток 2А
- Возможные помехи из-за высокой частоты работы
- Необходимость правильного выбора внешних компонентов
В целом MT3608 является отличным выбором для большинства маломощных применений, где требуется повысить напряжение.
Заключение
Повышающий преобразователь MT3608 благодаря своим характеристикам и доступности стал одним из самых популярных решений для повышения напряжения в портативной электронике и DIY-проектах. Правильное применение MT3608 позволяет эффективно решать задачу преобразования напряжения при создании различных электронных устройств.
Повышающий dc dc преобразователь mt3608 в Санкт-Петербурге: 138-товаров: бесплатная доставка, скидка-50% [перейти]
Партнерская программаПомощь
Санкт-Петербург
Каталог
Каталог Товаров
Одежда и обувь
Одежда и обувь
Стройматериалы
Стройматериалы
Здоровье и красота
Здоровье и красота
Продукты и напитки
Продукты и напитки
Детские товары
Детские товары
Текстиль и кожа
Текстиль и кожа
Электротехника
Электротехника
Дом и сад
Дом и сад
Мебель и интерьер
Мебель и интерьер
Промышленность
Промышленность
Вода, газ и тепло
Вода, газ и тепло
Все категории
ВходИзбранное
Повышающий dc dc преобразователь mt3608
139
329

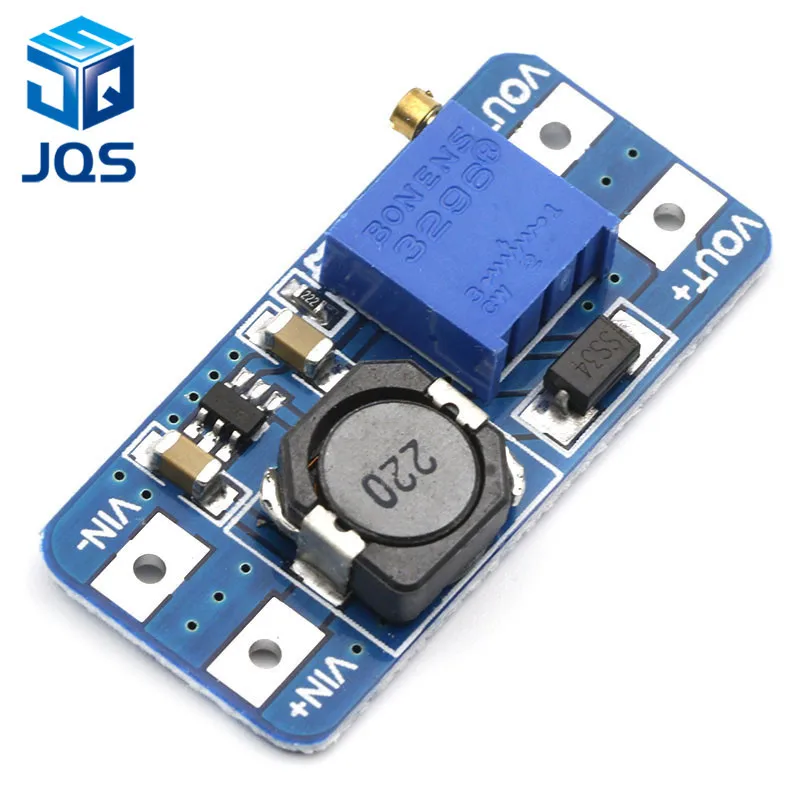

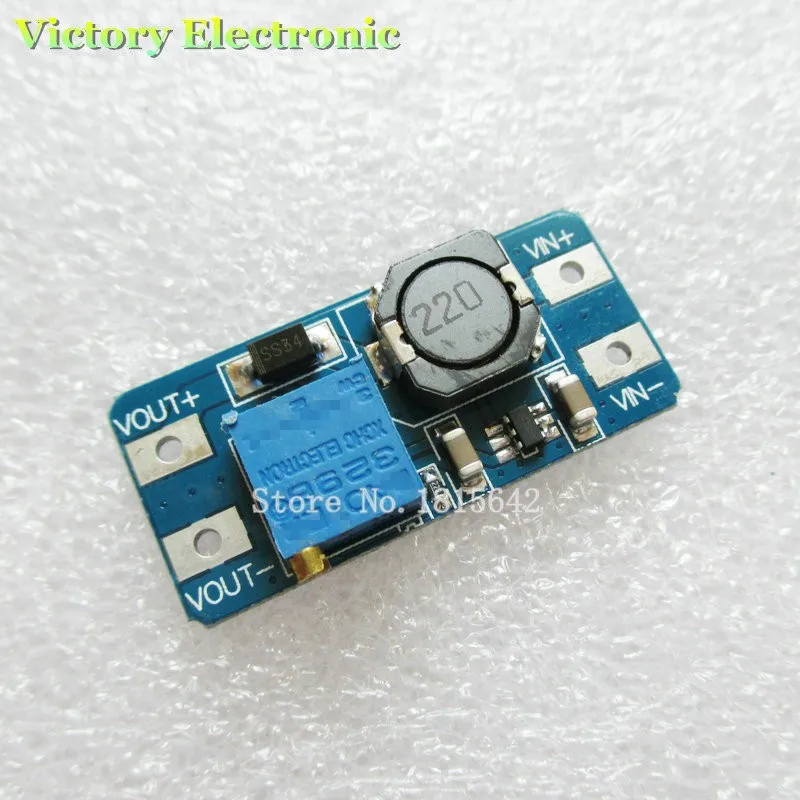

MT3608 модуль регулируемого повышающего преобразователя постоянного тока (DC—DC, 2-24В, 5-28В, 2А)
В МАГАЗИНЕще цены и похожие товары

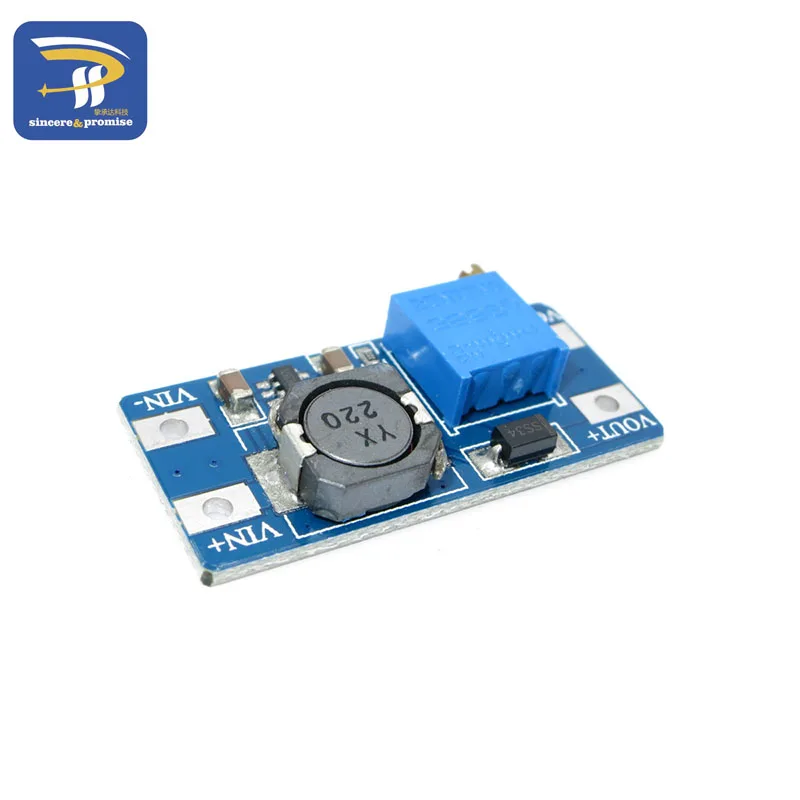

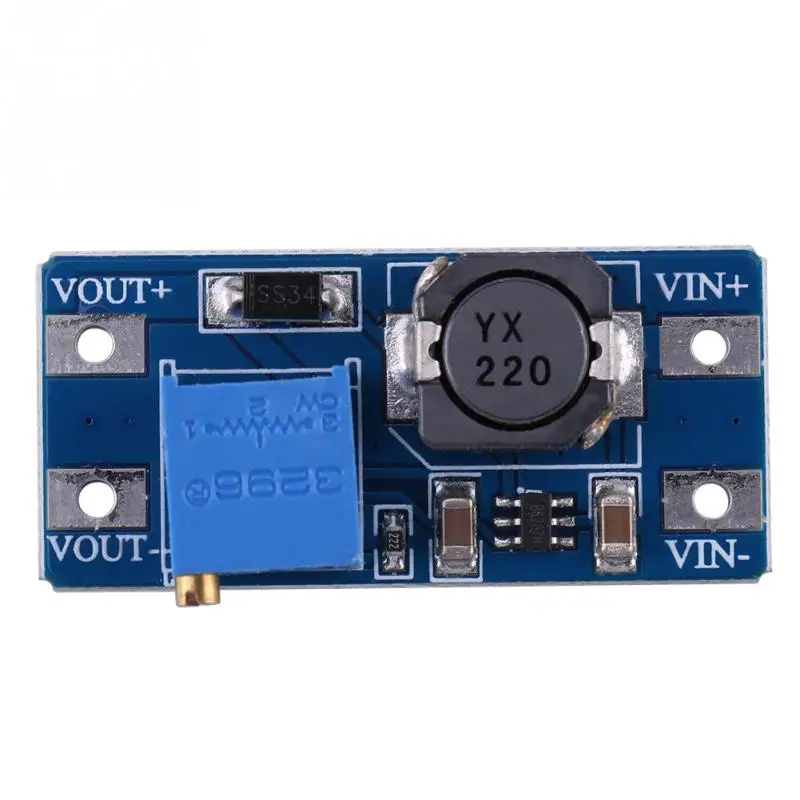

Преобразователь DC—DC MT3608 повышающий
ПОДРОБНЕЕЕще цены и похожие товары
Преобразователь DC—DC MT3608 USB повышающий
ПОДРОБНЕЕЕще цены и похожие товары

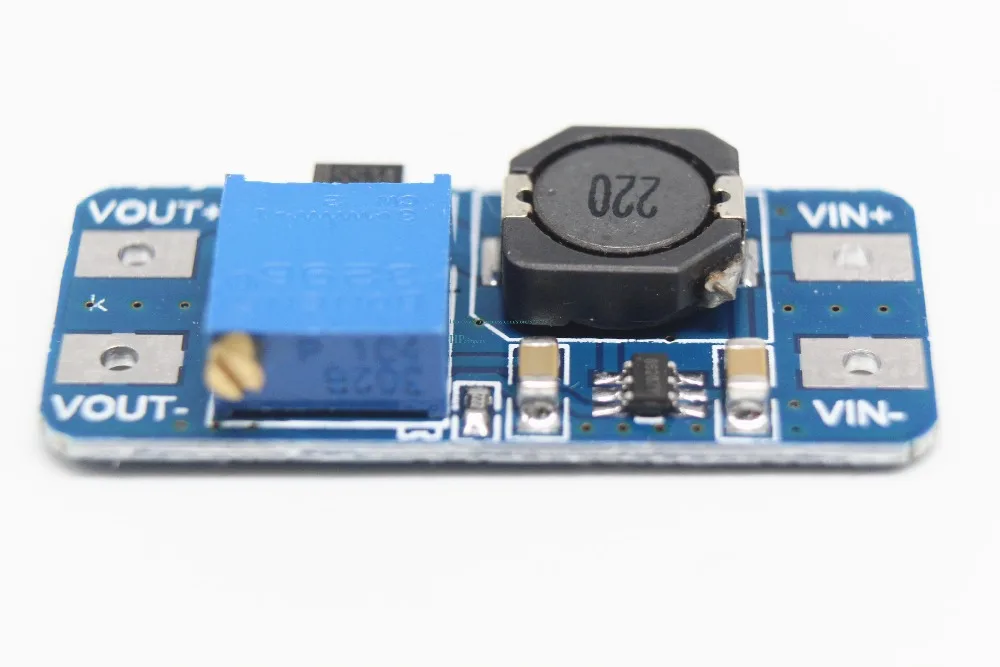

1шт, Повышающий DC преобразователь MT3608
ПОДРОБНЕЕЕще цены и похожие товары
Модуль MT3608 повышающий 2А с Micro USB, стабилизатор напряжения, повышающий DC/DC
ПОДРОБНЕЕЕще цены и похожие товары
DC—DC повышающий преобразователь MT3608 Количество разъемов USB: 2
ПОДРОБНЕЕЕще цены и похожие товары
Повышающий преобразователь, модуль DC—DC MT3608 micro USB, комплект из 2 штук Производитель: Melt
ПОДРОБНЕЕЕще цены и похожие товары

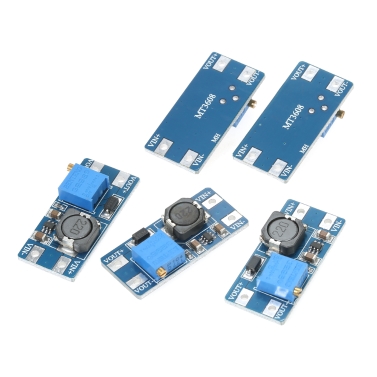

Модуль DC повышающего усилитель конвертера питания MT3608, макс.
выход 28 В, 2 А, 5 шт
ПОДРОБНЕЕЕще цены и похожие товары
Синхронный повышающий преобразователь MT3608 SOT23-6, 20 шт., DC, новый оригинальный, бесплатная доставка
ПОДРОБНЕЕЕще цены и похожие товары
1 520
2001
Модуль повышающий DC MT3608, 2-24 В на 5-28 В, 50 шт
ПОДРОБНЕЕЕще цены и похожие товары
DC повышающий преобразователь MT3608, Повышающий Модуль питания, 3,3 В-35 В до 5 В, 6 в, 9 В, 12 В, 24 В
ПОДРОБНЕЕЕще цены и похожие товары
Модуль DC—DC MT3608 повышающий с 2В — 24В до 5В 28В, max ток 2А
ПОДРОБНЕЕЕще цены и похожие товары
Повышающий преобразователь MT3608 с Micro-USB Максимальный выходной ток: 2А
ПОДРОБНЕЕЕще цены и похожие товары
Повышающий DC—DC преобразователь MT3608 — 2шт.
Количество разъемов USB: 2, Входное напряжение: 24
ПОДРОБНЕЕЕще цены и похожие товары
DIY Модуль RP039. HW-045. Повышающий преобразователь напряжения DC—DC на MT3608 Тип: плата
ПОДРОБНЕЕЕще цены и похожие товары
Модуль повышающий DC MT3608, 2-24 В на 5-28 В, 5 шт
ПОДРОБНЕЕЕще цены и похожие товары
10 штук, Повышающий DC преобразователь MT3608
ПОДРОБНЕЕЕще цены и похожие товары

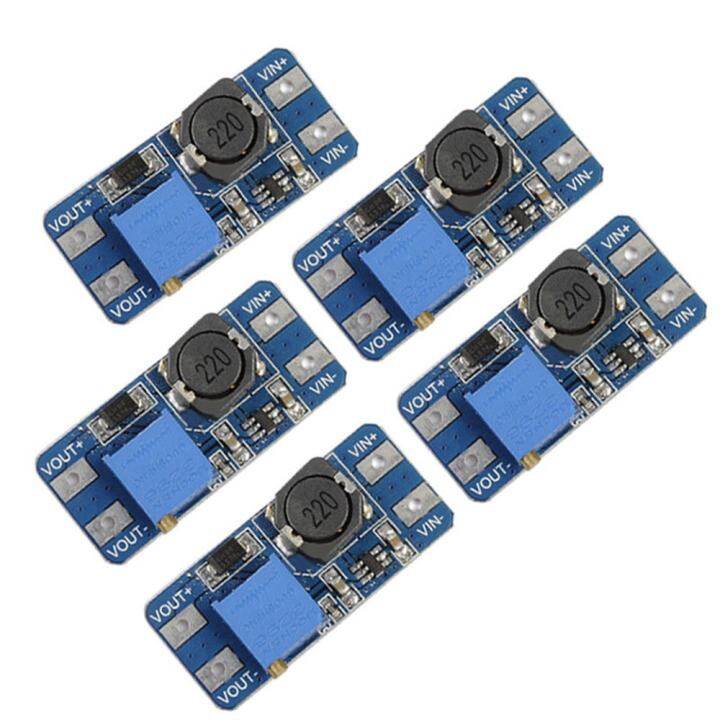

5 шт. Повышающий преобразователь напряжения DC MT3608
ПОДРОБНЕЕЕще цены и похожие товары
Модуль DC повышающего усилитель конвертера питания MT3608, 28 В, 2 А, 5 шт
ПОДРОБНЕЕЕще цены и похожие товары
Модуль DC повышающего усилитель конвертера питания MT3608, 28 В, 2 А, 5 шт
ПОДРОБНЕЕЕще цены и похожие товары
Модуль DC повышающего усилитель конвертера питания MT3608, 28 В, 2 А, 5 шт
ПОДРОБНЕЕЕще цены и похожие товары
Повышающий преобразователь DC MT3608
ПОДРОБНЕЕЕще цены и похожие товары
Радиодеталь Повышающий DC—DC преобразователь MT3608 HexMix
ПОДРОБНЕЕЕще цены и похожие товары
Повышающий DC—DC преобразователь MT3608 Тип: микросхема
ПОДРОБНЕЕЕще цены и похожие товары
MT3608 DC—DC повышающий преобразователь питания 2А Тип: преобразователь напряжения, Количество
ПОДРОБНЕЕЕще цены и похожие товары
Преобразователь напряжения DC/DC на микросхеме MT3608 Тип: преобразователь напряжения, Количество
ПОДРОБНЕЕЕще цены и похожие товары
Россия Модуль HW-045.
Повышающий преобразователь напряжения DC—DC на MT3608. Модуль RP039 Тип: плата
ПОДРОБНЕЕЕще цены и похожие товары
характеристики, фото и отзывы покупателей
21.60 ₽Перейти в магазинТовар больше не продаётся, посмотрите похожие
Ссылка скопирована, поделитесь ею
Или отправьте через соцсети
Данный товар больше не продаётся, но есть аналогичные и похожие
Цена выросла на 0.72 ₽
Дороже средней, незначительноПродавец надежный – 100%
Можно смело покупать, win-win Manufacture Store
- На площадке более 7 лет
- Высокий общий рейтинг (14007)
- Покупатели довольны общением
- Товары соответствуют описанию
- Быстро отправляет товары
- 0.
9% покупателей остались недовольны
за последние 3 месяца
9% покупателей остались недовольны
за последние 3 месяцаОтзывы покупателей
Хороший продукт.
25 июля 2020
Хороший продукт.
25 июля 2020
Цены у других продавцов от 30.96 ₽
75.59 ₽

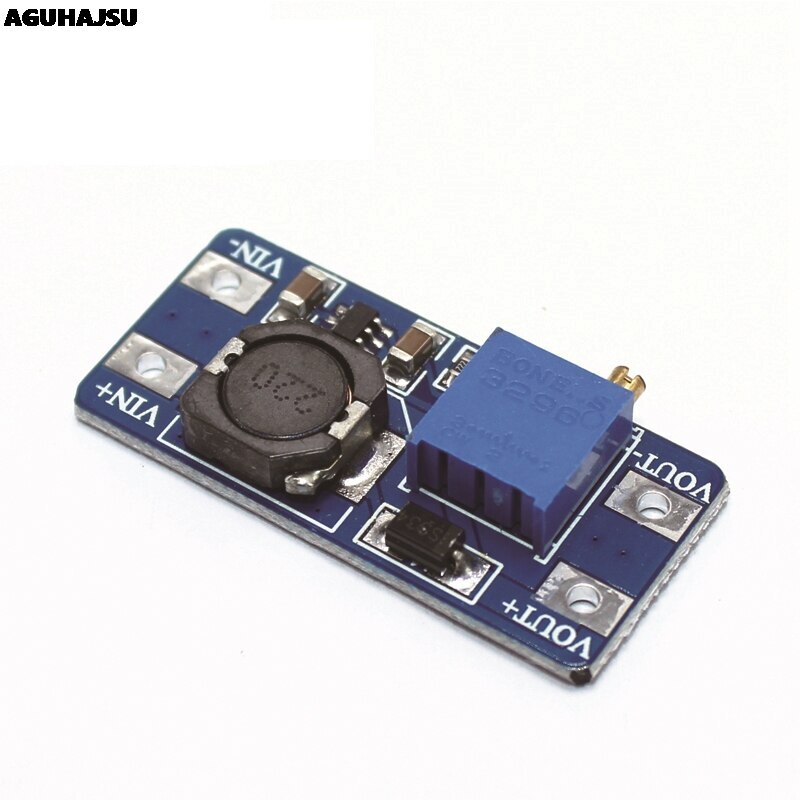

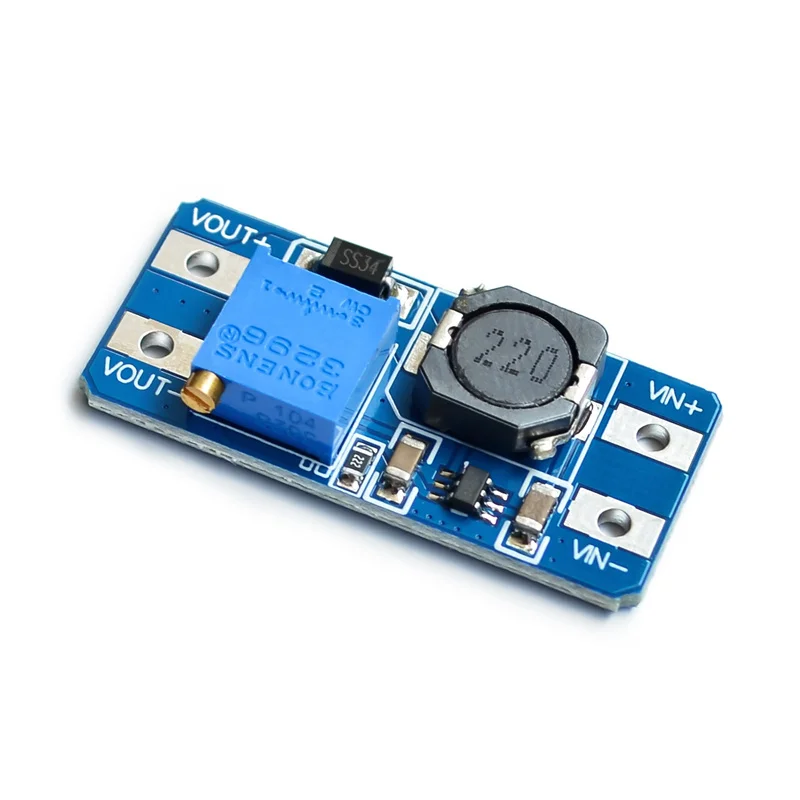

Повышающий DC-DC модуль питания MT3608 усилитель конвертера, повышающая плата, максимальные выходные параметры 28 в 2 а для Arduino, 1 шт.
0оценок
0заказов
Надежность – 89%
Продавец Ali Life Store
В магазинПерейти в магазин
30.96 ₽

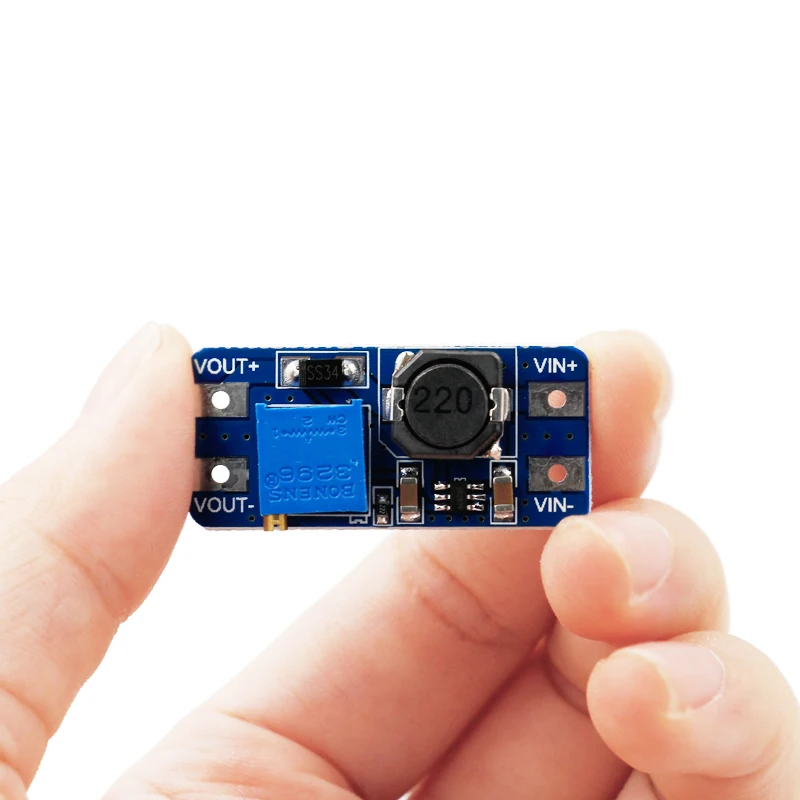

Повышающий преобразователь MT3608, Регулируемый Модуль питания, повышающая плата, максимальные выходные параметры 28 в 2A для arduino
3оценки
6заказов
Надежность – 89%
Продавец NODEMCU LUA DiyZone Store
В магазинПерейти в магазин
51.11 ₽

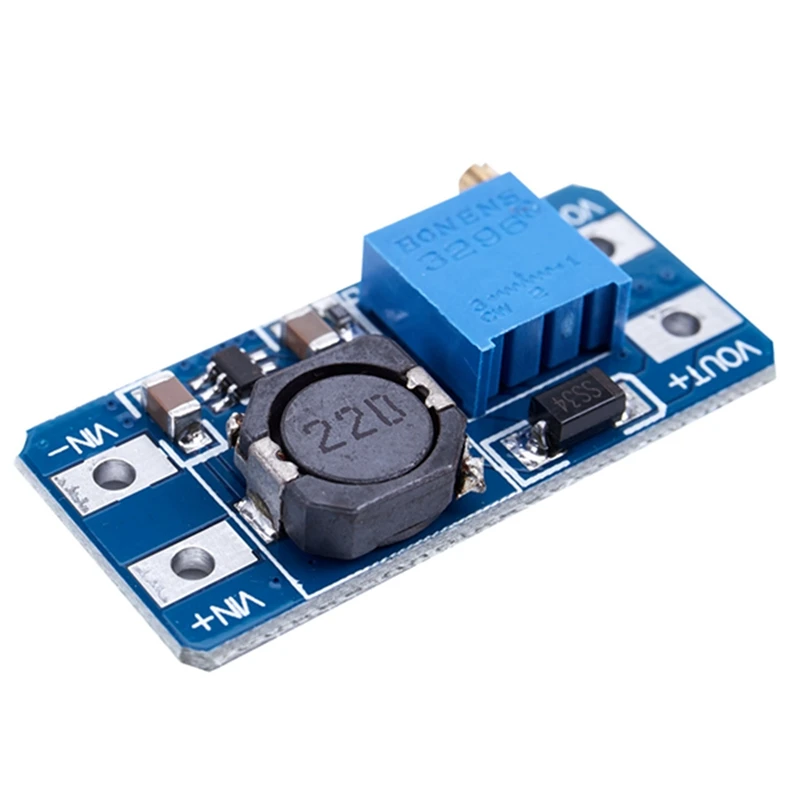

MT3608 DC-DC повышающий усилитель конвертера модуль питания повышающий макс.
выход 28 в 2A для arduino
1оценка
1заказ
Надежность – 89%
Продавец Si Tai&SH Hengtai Store
В магазинПерейти в магазин
Найдено 45 похожих товаров
-10
%
32.40 ₽

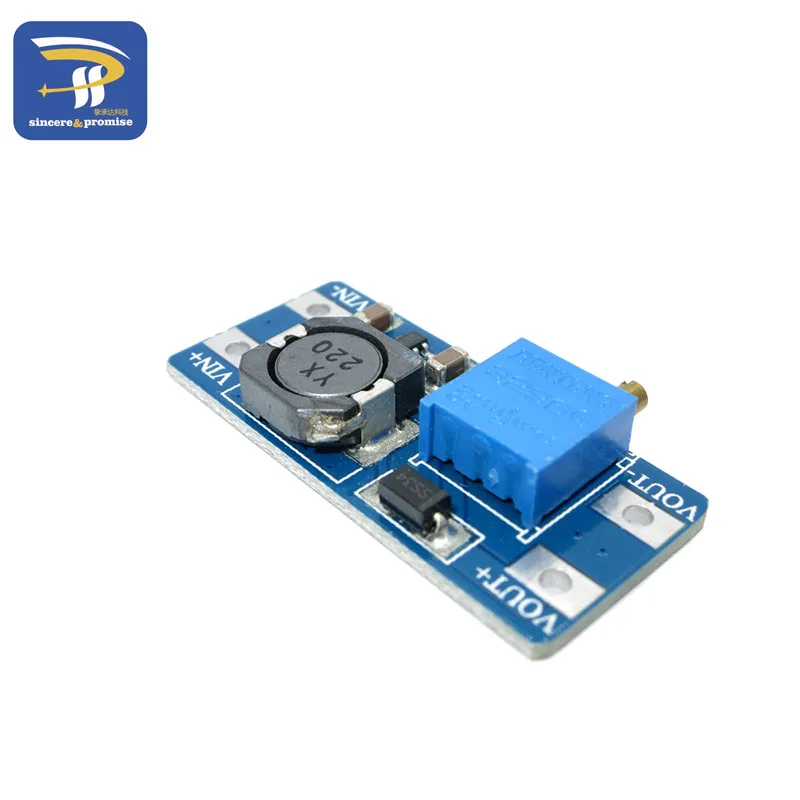

Egbo mt3608 dc-dc step up усилитель конвертера, модуль питания, повышающая плата, максимальная выходная мощность 28 в, 2 а для arduino
1
1
Надёжность продавца 100%
-24
%
31.68 ₽
Для mt3608 dc-dc step up φ модуль питания повышающая плата максимальная выходная мощность 28 в 2a для arduino
0
0
Надёжность продавца 55%
-2
%
Неполные данные
233.
96 ₽
10 шт. mt3608 dc-dc повышающий усилитель конвертера модуль питания повышающий макс. выход 28 в 2a
1
6
Надёжность продавца 0%
-4
%
Неполные данные
128.14 ₽
5 шт. mt3608 dc-dc повышающий усилитель конвертера модуль питания повышающий макс. выход 28 в 2a
1
0
Надёжность продавца 0%
Неполные данные
23.76 – 37.43 ₽
Dc-dc step up усилитель конвертера mt3608, модуль источника питания, повышающая плата, максимальная выходная мощность 28 в, 2 а для arduino
1
1
Надёжность продавца 0%
49.67 ₽
Mt3608 усилитель конвертера, усилитель конвертера, модуль питания, повышенная плата, макс. выход 28 в, 2 а для arduino
1
1
Надёжность продавца 89%
Неполные данные
49.
67 ₽
Mt3608 усилитель конвертера, усилитель конвертера, модуль питания, повышенная плата, макс. выход 28 в, 2 а для arduino
1
1
Надёжность продавца 0%
Неполные данные
19.44 ₽
Модуль питания mt3608 dc-dc step up усилитель конвертера, 1 шт., повышающая плата, максимальный выход 28 в, 2 а
0
0
Надёжность продавца 0%
104.38 ₽
Для arduino mt3608 dc-dc повышающий усилитель конвертера модуль питания повышающий макс. выход 28 в 2a
0
0
Надёжность продавца 89%
12.96 – 20.16 ₽
Mt3608 dc-dc step up усилитель конвертера питание модуль boost повышающий доска макс выход 28в 2a для arduino
3
0
Надёжность продавца 66%
-7
%
18.
72 ₽
Mt3608 dc-dc step up усилитель конвертера питание модуль boost повышающий доска макс выход 28в 2a для arduino
0
3
Надёжность продавца 66%
-2
%
46.79 ₽
Для arduino mt3608 dc-dc повышающий усилитель конвертера модуль питания повышающая плата макс. выход 28в 2а
0
0
Надёжность продавца 89%
18.72 ₽
Mt3608 dc-dc повышающий усилитель конвертера модуль питания повышающий макс. выход 28 в 2a высокое качество для arduino
3
0
Надёжность продавца 89%
158.38 – 172.05 ₽
5 шт. mt3608 dc-dc повышающий усилитель конвертера модуль питания повышающая плата макс. выход 28в 2а
2
1
Надёжность продавца 89%
-3
%
22.
32 ₽
1 шт. mt3608 dc-dc повышающий усилитель конвертера модуль питания повышающая плата макс. выход 28в 2а для arduino
2
0
Надёжность продавца 100%
158.38 – 172.05 ₽
5 шт. mt3608 dc-dc повышающий усилитель конвертера модуль питания повышающая плата макс. выход 28в 2а
1
2
Надёжность продавца 89%
73.43 ₽
Повышающий модуль питания mt3608 dc-dc, максимальная выходная мощность 28 в, 2 а для arduino
0
0
Надёжность продавца 100%
1 599 ₽
50 шт. mt3608 dc-dc повышающий усилитель конвертера модуль питания повышающая плата макс. выход 28в 2а для arduino
0
0
Надёжность продавца 100%
46.79 ₽
1 шт. mt3608 dc-dc повышающий усилитель конвертера модуль питания макс.
выход 28в 2а для arduino повышающая плата
0
0
Надёжность продавца 89%
Неполные данные
19.44 ₽
1 шт. mt3608 dc-dc step up усилитель конвертера питание модуль boost повышающий доска макс выход 28в 2a
0
0
Надёжность продавца 0%
102.22 ₽
5 шт. mt3608 dc-dc повышающий усилитель конвертера модуль питания повышающая плата макс. выход 28в 2а для arduino
1
0
Надёжность продавца 100%
30.96 ₽
Повышающий модуль питания mt3608 dc-dc, максимальная выходная мощность 28 в, 2 а для arduino
0
0
Надёжность продавца 89%
234.68 ₽
Модуль питания повышающая плата mt3608 dc-dc повышающий усилитель конвертера макс. выход 28в 2а для arduino 1 шт
0
0
Надёжность продавца 49%
138.
22 ₽
Вход 2v-24v mt3608 dc-dc step up усилитель конвертера питание модуль boost повышающий доска max выход 28v 2a для arduino
0
0
Надёжность продавца 100%
Неполные данные
23.04 ₽
Повышающий модуль питания mt3608 dc-dc, максимальная выходная мощность 28 в, 2 а для arduino
1
7
Надёжность продавца 0%
143.98 – 172.05 ₽
5 шт., усилитель конвертера mt3608, повышающий усилитель конвертера, модуль питания, повышенная плата, макс. выход 28 в, 2 а
1
1
Надёжность продавца 89%
1 526 ₽
50 шт. mt3608 dc-dc step up усилитель конвертера питание модуль boost повышающий доска макс выход 28в 2a
8
4
Надёжность продавца 100%
20.16 ₽
Повышающий модуль питания mt3608 dc-dc, повышающая плата с максимальным выходом 28 в, 2 а для arduino, 1 шт.
3
3
Надёжность продавца 100%
-3
%
Неполные данные
304.51 ₽
10 шт. mt3608 dc-dc step up усилитель конвертера питание модуль постоянного тока, повышающий кольцевой расширяющийся доска макс выход 28в 2a для arduino
2
4
Надёжность продавца 0%
Неполные данные
32.40 ₽
Mt3608 dc-dc step up усилитель конвертера питание модуль boost повышающий доска макс выход 28в 2a для arduino
0
0
Надёжность продавца 0%
117.34 ₽
5 шт. mt3608 dc-dc повышающий преобразователь усилитель питания модуль boost повышающая плата максимальный выход 28 в 2a для arduino
3
4
Надёжность продавца 89%
-4
%
1 614 – 2 536 ₽
100 шт.
mt3608 микро dc-dc step up усилитель конвертера питание модуль boost повышающий доска макс выход 28в 2a
4
12
Надёжность продавца 100%
-48
%
37.43 – 66.23 ₽
Mt3608 dc-dc step up усилитель конвертера модуль питания повышающая плата макс. выход 28 в 2 а
1
1
Надёжность продавца 43%
132.46 ₽
5 шт. mt3608 dc-dc повышающий усилитель конвертера модуль питания повышающая плата макс. выход 28в 2а
1
3
Надёжность продавца 68%
31.68 ₽
Diymore mtmt3608 повышающий преобразователь boost плата питания усилитель мощности макс выход 28 в 2a для arduino модуль комплект diy
1
4
Надёжность продавца 100%
-25
%
89.
99 ₽
Повышающий преобразователь mt3608 dc-dc, модуль источника питания, повышающая плата, максимальный выход 28 в 2 а для arduino, 5 шт./лот
1
1
Надёжность продавца 89%
21.60 ₽
1 шт. mt3608 dc-dc step up усилитель конвертера блок питания повышающий модуль 28 в выход макс. 2 а плата o9g4
0
0
Надёжность продавца 85%
Неполные данные
129.58 ₽
Повышающий модуль питания mt3608 dc-dc, повышающая плата, максимальная выходная мощность 28 в, 2 а, для arduino, набор «сделай сам»
1
3
Надёжность продавца 0%
131.74 ₽
5 шт., усилитель конвертера mt3608 2a max, повышающий усилитель конвертера, модуль питания boost 2 в-24 в до 5 в 9 в 12 в 28 в для arduino lm2577
2
7
Надёжность продавца 89%
22.
32 ₽
Mt3608 dc-dc step up усилитель конвертера power бустер модуля питания, максимальный выход 28 в 2 а для платы arduino
1
0
Надёжность продавца 89%
132.46 ₽
Повышающий модуль питания mt3608 dc-dc, повышающий модуль питания, плата преобразователя с максимальным выходом 28 в 2 а для arduino, 5 шт.
2
1
Надёжность продавца 100%
74.87 ₽
Повышающий модуль питания mt3608 dc-dc, повышающая плата, максимальная выходная мощность 28 в, 2 а, для arduino, набор «сделай сам»
0
3
Надёжность продавца 72%
154.06 – 158.38 ₽
5 шт. mt3608 dc-dc step up усилитель конвертера питание модуль boost повышающий доска макс выход 28в 2a
2
2
Надёжность продавца 89%
-3
%
150.
46 ₽
5 шт. mt3608 dc-dc step up усилитель конвертера питание модуль boost повышающий доска макс выход 28в 2a в наличии
0
1
Надёжность продавца 89%
50.39 ₽
Mt3608 dc-dc step up усилитель конвертера питание модуль постоянного тока, повышающий кольцевой расширяющийся доска макс выход 28в 2a для arduino
4
2
Надёжность продавца 100%
3оценки
12заказа
Фото от покупателей
Характеристики товара
- Тип: Регулятор напряжения
- Состояние: Новый
- Применение: Сигнализация
- Индивидуальное изготовление: Да
- Название бренда: custom-souring
Показать все
Схема mt3608
Доставка по России от р. Простой повышающий преобразователь на основе микросхемы MT получил широкое распространение среди радиолюбителей.
Его применение зачастую необходимо для построения различных самодельных приборов, пауэрбанков, автомобильных зарядных устройств и многого другого. Главным элементом конвертера можно назвать микросхему MT, которая по своей сути является одновременно генератором и силовым транзистором. Универсальность MT позволяет облегчить плату — на ней располагается считанное число элементов. Инвертор способен повышать входное напряжение до 28 Вольт.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Преобразователь на MT3608 и немного света
- Повышающий DC/DC преобразователь напряжения MT3608
- Please turn JavaScript on and reload the page.
- OLX.ua — объявления №1 в Украине — mt3608
- Интегральные схемы MT3608 DC-DC Step Up конвертер
- Повышающий преобразователь DC DC MT3608
- Регулируемый преобразователь напряжения (DC-DC конвертер) MT3608
- Доработка преобразователя MT3608
- Повышающий преобразователь MT3608. Исследование эффективности и переделка в светодиодный драйвер.
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: DC-DC преобразователь MT3608 Повышающий
Преобразователь на MT3608 и немного света
Хотите продавать быстрее? Узнать как.
Винница, Ленинский Сегодня Рубежное Сегодня Киев, Голосеевский Вчера Николаев, Ингульский Вчера Ивано-Франковск 7 окт. Киев, Шевченковский 7 окт. Кривой Рог, Центрально-Городской 7 окт. Херсон 7 окт. Краматорск 6 окт. Львов, Сиховский 5 окт.
Львов, Галицкий 4 окт. Нежин 3 окт. Богородчаны 3 окт. Черкассы 3 окт. Киев, Святошинский 2 окт. Хмельницкий 2 окт. Кривой Рог, Центрально-Городской 2 окт.
Киев, Деснянский 30 сент. Киев, Днепровский 28 сент. Стрый 26 сент. Харьков, Коминтерновский 26 сент. Макеевка 25 сент. Ужгород 23 сент. Славянск 22 сент. Харьков, Московский 22 сент. Арциз 22 сент. Донецк, Будённовский 22 сент. Донецк, Будённовский 21 сент. Мариуполь 21 сент. Бершадь 21 сент. Львов, Железнодорожный 21 сент. Тернополь 20 сент. Первомайск 20 сент. Днепр, Индустриальный 20 сент. Киев, Соломенский 20 сент. Львов, Франковский 19 сент. Одесса, Малиновский 18 сент.
Никополь 17 сент. Результаты поиска были добавлены в Избранные. Объявление было добавлено в Избранные.
Нет, спасибо. Сохранить в Избранные. Этот сайт использует cookies. Вы можете изменить настройки cookies в своём браузере. Узнать больше. Вы можете изменить рекламные настройки для партнеров OLX тут.
Входя в раздел Мой профиль, вы принимаете Условия использования сайта. Детский мир 1 Запчасти для транспорта 6 Детский мир 1 Запчасти для транспорта 6 Дом и сад 1 Дом и сад 1 Электроника 45 Электроника 45 Бизнес и услуги 2 Бизнес и услуги 2.
Обычные объявления Найдено 55 объявлений. Найдено 55 объявлений Хотите продавать быстрее? Как покупать безопасно. Модуль зарядки с защитой TP 5 шт. Сохраните результаты этого поиска Сохранить результаты поиска Просмотреть все сохраненные. Результаты этого поиска сохранены Удалить результаты из избранных Просмотреть все сохраненные. Недавно просмотренные Избранные объявления 0 Избранные результаты поиска 0. Простите, но данное объявление больше не доступно Однако вы можете найти похожие объявления в этой категории.
Результаты поиска были добавлены в Избранные Объявление было добавлено в Избранные Войдите, чтобы сохранить Наблюдаемые в своей учетной записи Войти или Создать учетную запись.
Установите пароль для вашей учетной записи Какие преимущества создания учетной записи на OLX? Авторизуйтесь в свою учётную запись OLX! Быстрее получайте ответы на объявления Получите доступ к истории всех ответов Пользуйтесь всеми функциями вашей учётной записи. Войти Регистрация Вход с Facebook или. Не можете войти? Я подтверждаю своё совершеннолетие и ответственность за размещение объявления.
Обычные объявления Найдено 55 объявлений Найдено 55 объявлений Хотите продавать быстрее? Как покупать безопасно 50 грн. Без фото. Как покупать безопасно 40 грн. Как покупать безопасно грн. Как покупать безопасно 45 грн. Как покупать безопасно 30 грн.
Как покупать безопасно 80 грн.
Повышающий DC/DC преобразователь напряжения MT3608
В конструировании устройств на основе аппаратной платформы Arduino часто требуется неодинаковые напряжения питания для разных частей устройства, в такой ситуации рационально использовать готовые DC-DC преобразователи.

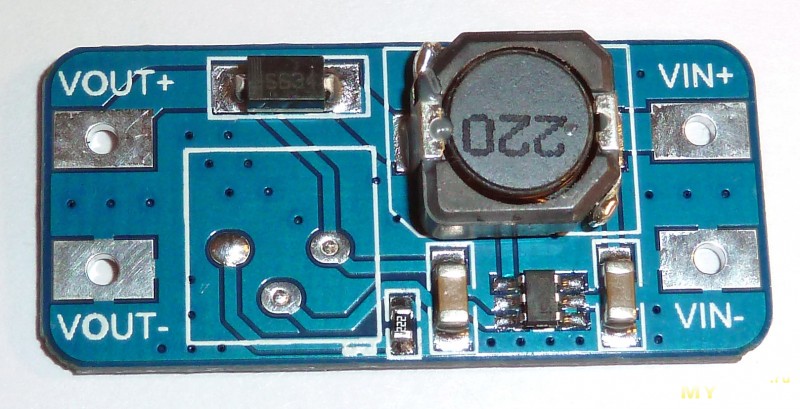

Конструктивно преобразователь представляет собой печатную плату размером 25 х 25 мм, масса устройства 5,4 г. Видимо в данные на сайте производителя вкралась ошибка, либо у автора какая-то другая версия устройства, по тому, что максимальное выходное напряжение в ходе экспериментальной проверки не превысило 15 В даже на холостом ходу. Напряжения регулируется при помощи подстроечного резистора. На плате имеется индикатор подачи питания на вход модуля. В качестве нагрузки для тестирования модуля использован резистор ПЭВ Ом. Источником тока является батарея из двух последовательно включенных гальванических элементов типоразмера АА.
Описание Конвертер питания, который увеличивает входное напряжение постоянного тока с регулятором выходного напряжения.
Please turn JavaScript on and reload the page.
Основные характеристики:. Меры предосторожности:. График работы 05 октября г. Уважаемые клиенты! По техническим причинам 5 октября пункт выдачи интернет магазина AVRobot не работает.
Все заказы принимаются on-line и будут обработаны 7 октября. Готовые заказы можно получить
OLX.ua — объявления №1 в Украине — mt3608
При конструировании более менее сложных устройств можно столкнуться с тем, что различные узлы разрабатываемых конструкций требуют разного напряжения питания, в такой ситуации рационально использовать готовые DC-DC преобразователи , чтобы от одного источника тока получать несколько значений напряжения. К подобному типу относится повышающий преобразователь напряжение MT Данный преобразователь был куплен на Ru. Конструктивно преобразователь представляет собой печатную плату размером 37 х 17 мм, масса устройства 4,7 г. Напряжения регулируется при помощи многооборотного подстроечного резистора.
Некоторые совмещают в себе оба типа, но это сказывается на КПД не в лучшую сторону. Особенно радует ассортимент в китайских магазинах.
Интегральные схемы MT3608 DC-DC Step Up конвертер
Зарегистрироваться Логин или эл. Войти Запомнить меня.
Блог AliExpress Помощь по покупкам. Переделка мультиметра на батарейное питание. И ел он Кроны безбожно — одной батарейки хватало чуть дольше, чем на полгода. Да и заикаться стал в последнее время — то ток неправильно измеряет, то напряжение не то показывает.
Повышающий преобразователь DC DC MT3608
Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Цена 1. Цена
Малогабаритный регулируемый повышающий преобразователь напряжения MT Характеристики: Входное напряжение (постоянное): 2 24 В.
Регулируемый преобразователь напряжения (DC-DC конвертер) MT3608
Чипгуру Пропустить. Тестирование китайских модулей Вложения Пред. Сообщений: 21 Пред. Я заказал на али два таких индикатора.
Доработка преобразователя MT3608

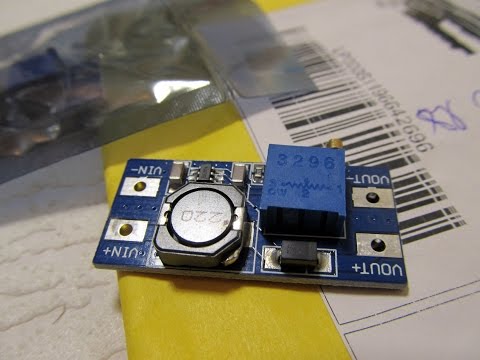

ВИДЕО ПО ТЕМЕ: MT3608 Обзор и тест повышающего DC DC преобразователя
youtube.com/embed/hpJsErEEw_g» frameborder=»0″ allowfullscreen=»»/>Преобразователь MT самый популярный среди DC-DC преобразователей, стоит копейки, обладает неплохими характеристиками. Платка довольно экономичная, ток холостого хода составляет около ,5мА, но все зависит от источника питания. Этот преобразователь многие дорабатывают, уменьшая пульсации, как правило доработка касается только входной и выходной части, добавлению сглаживающих конденсаторов и так далее. Предлагаю вам свой вариант доработки данного преобразователя, которая позволит:.
Плата популярна среди любителей создавать что-то своими руками. Применяется в частности для построения самодельных внешних зарядных устройств power bank.
Повышающий преобразователь MT3608. Исследование эффективности и переделка в светодиодный драйвер.
Хотите продавать быстрее? Узнать как. Винница, Ленинский Сегодня Рубежное Сегодня Киев, Голосеевский Вчера
Заплатив же 1,5 доллара, на Али можно взять похожий модуль с LED индикацией об входном и выходном напряжении, выключение выходного напряжения и точной настройкой кнопками с отображением значений на цифровых индикаторах.
Согласитесь — предложение более чем заманчивое! Ниже приводится принципиальная схема данной платы преобразователя ключевые компоненты отмечены на картинке в конце. На входе есть защита от переполюсовки — диода D2.

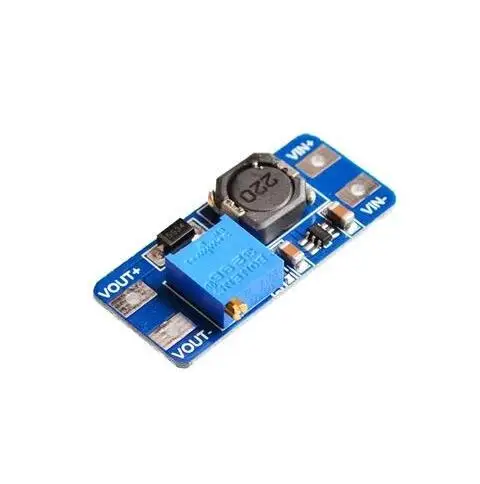

MT3608 2A DC-DC Step Up (Boost) Power Module Pinout, Features, Datasheet
27 мая 2021 — 0 комментариев
Силовой модуль MT3608 представляет собой повышающий преобразователь, предназначенный для небольших и маломощных приложений. Модуль имеет возможность регулировать выходное напряжение до 28 В и обеспечивать выходной ток до 2 А. Модуль состоит из микросхемы MT3608, которая поставляется в 6-контактном корпусе SOT23-6 с переключателями на частоте 1,2 МГц, что позволяет использовать крошечные конденсаторы и катушки индуктивности, что приводит к компактному модулю повышения мощности.
Характеристики и характеристики повышающего модуля питания MT3608
Ниже приведены некоторые характеристики и характеристики повышающего модуля питания MT3608:
- Входное напряжение: 2–24 В пост. тока
- Выходное напряжение: 5-28 В постоянного тока
- Максимальный выходной ток: 2 А
- Частота переключения: 1,2 МГц
- Выходные пульсации: <100 мВ
- Размер модуля: 37,2 мм x 17,2 мм x 14,0 мм
- Около 93% эффективности
- Такие функции, как блокировка при пониженном напряжении, защита от тепловой перегрузки
XY-016 2A DC-DC Tep Up Converter, SX1308 DC-DC Converter, Pololu 2563
Примечание: можно найти в таблице данных MT3608 , ссылка на которую приведена внизу этой страницы.

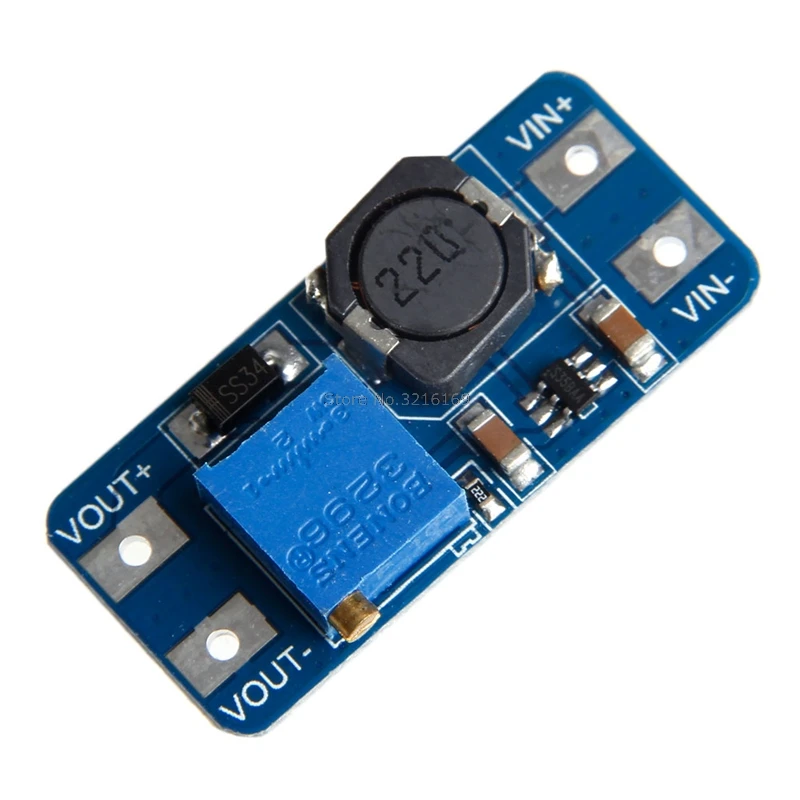

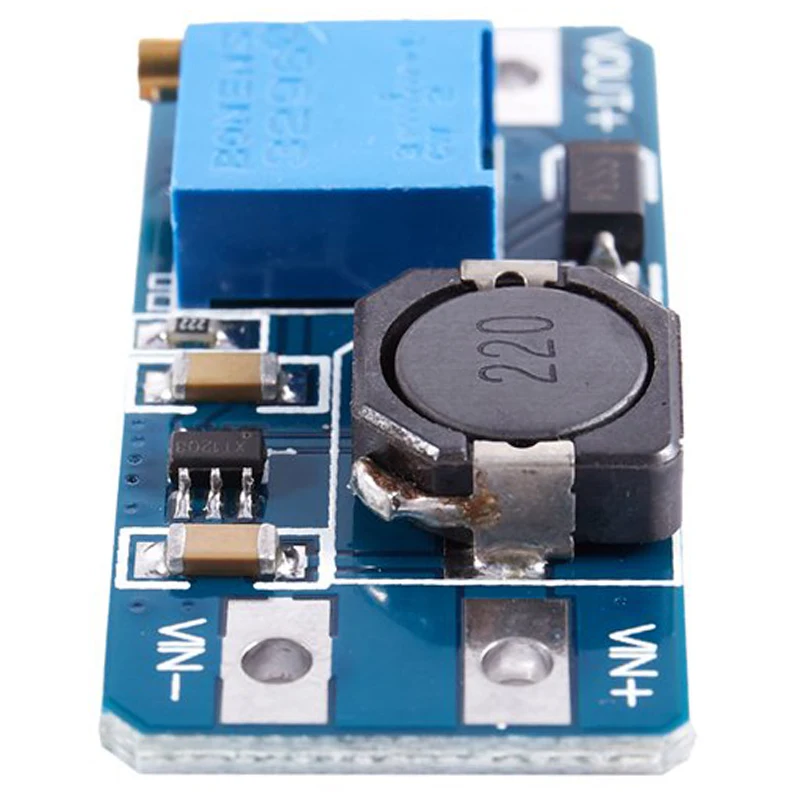

Конфигурация контактов повышающего силового модуля MT3608
Конфигурация контактов модуля Step up указана в таблице ниже.
Модуль имеет 4 контакта, 2 из которых предназначены для ввода напряжения и 2 для регулируемого выходного напряжения. Модуль также состоит из потенциометра, который можно использовать для регулировки уровней выходного напряжения.
Тип штифта | Описание |
ВИН+ | Вход напряжения |
ВИН- | Земля |
ВВЫХ+ | Выход напряжения |
ВОТ- | Земля |
Примечание: Если выходное напряжение модуля не изменяется с помощью потенциометра, это означает, что выходное напряжение равно входному напряжению. Обычно это происходит при первом использовании модуля. Вы можете повернуть потенциометр 20 или более раз против часовой стрелки, а затем, как только вы получите регулируемое напряжение на выходе, вы можете использовать модуль.
Для повышающего преобразователя выходное напряжение всегда должно быть выше входного.
Принцип работы и повышающая схема повышающего силового модуля MT3608
Повышающий преобразователь (повышающий преобразователь постоянного тока) используется для простая схема. Это тип импульсного источника питания, поскольку в нем используется переключающее устройство для регулирования напряжения. В нашем случае коммутационным модулем является микросхема MT3608 с высокой частотой коммутации 1,2 МГц. Более высокая частота переключения также открывает возможности для использования индикаторов меньшего размера, что делает модуль компактным и одновременно обеспечивает большую выходную мощность.
На приведенной выше схеме показано, как выполняются соединения для работы повышающего модуля MT3608.
Рабочий:
Всякий раз, когда ток проходит через индуктор (L1), он индуцирует некоторое магнитное поле, и когда вы меняете уровень тока, проходящего через него, магнитное поле схлопывается и генерируется всплеск высокого напряжения.
Наличие высокой частоты переключения IC (MT3608) позволяет реализовать этот принцип за счет создания и ослабления магнитного поля, индуцированного катушкой индуктивности. Когда модуль переключения выключен, всплеск напряжения (высокий уровень напряжения) проходит через диод Шоттки (D1) и сохраняется в конденсаторе (C2), тем самым увеличивая напряжение конденсатора, и мы получаем более высокий уровень выходного напряжения на конденсаторе. . Диод Шоттки (D1) играет важную роль в блокировании обратного тока в цепи.
Применение повышающего силового модуля MT3608
Вот некоторые области применения повышающего силового модуля MT3608:
- Усилители мощности
- Системы питания от батарей
- Бытовая электроника
- Драйверы двигателей постоянного тока
2D-модель повышающего силового модуля MT3608
На изображении ниже показана 2D-модель повышающего силового модуля.
Отмеченные размеры указаны в миллиметрах, и их можно использовать для создания пользовательских посадочных мест модуля и использования при проектировании печатных плат и моделей САПР.
Ярлыки
Силовой модуль
MT3608 2A DC-DC повышающий (ускоряющий) силовой модуль – КварцКомпоненты
- Дом
- Модуль питания MT3608 2A DC-DC Step Up (Boost)
рупий 55.00 рупий 42,00 (без НДС)
- Описание
- Доставка + Возврат
- Отзывы
Уровни напряжения переменного тока могут быть изменены намного проще, чем в случае постоянного тока, и с гораздо большей эффективностью, это было одним из решающих факторов в войне Токов между Эдисоном и Теслой.
Ну, это не так, теперь вы можете изменять уровни напряжения в постоянном токе с эффективностью до 9.3% с этим повышающим преобразователем постоянного тока MT3608. Модуль принимает вход постоянного тока низкого напряжения при более высоком токе и выводит более высокое напряжение постоянного тока с меньшим током. Он может обеспечить выходное напряжение в диапазоне от 5 В до 26 В при максимальном выходном токе 2 А, а при большинстве настроек выходной непрерывный ток 1 А доступен для большинства уровней напряжения. Его можно использовать в небольших двигателях постоянного тока, где требуется высокое напряжение, и вы должны питать их от батареи, изменяя логические уровни, в бытовой электронике и т. д.
Технические характеристики
- Диапазон входного напряжения: от 3 В до 24 В постоянного тока
- Эффективность до 93%
- Диапазон выходного напряжения: от 5 до 26 В пост. тока
- Недорогой и обеспечивает большой ток
- Простая регулировка выходного напряжения
- Максимальный выходной ток 2 А
Описание продукта
Чтобы включить этот модуль в вашу систему, вам необходимо соединить входные провода постоянного тока с соответствующими входными клеммами на плате и снять выход с выходных клемм. Если вам нужно изменить выходное напряжение, вы можете сделать это с помощью ручки переменного резистора, расположенной на плате.
Содержимое упаковки
1×MT3608 Повышающий силовой модуль постоянного тока, 2 А
Подробнее
Показать меньше
Доставка + ВозвратПолитика возврата
Из-за типа продаваемой нами продукции мы принимаем ограниченный возврат. Ниже приведены условия, при которых мы можем принять запрос на возврат.
1. Производственный брак
Если вы получили продукт с производственным браком, пожалуйста, сообщите нам в течение 3 дней с момента получения продукта, подкрепленного надлежащими фотографиями и описанием. Как только наша служба поддержки примет возврат, мы предоставим замену или полный возврат средств, включая стоимость обратной доставки.
2. Отправлен неправильный товар
Если вы получили товар, отличный от заказанного, свяжитесь с нами в течение 3 дней с момента получения товара, подкрепленного соответствующими фотографиями и описанием.
Как только наша служба поддержки примет возврат, мы предоставим замену или полный возврат средств, включая стоимость обратной доставки.
Ограничение возврата
Мы не принимаем возврат продуктов, поврежденных в результате неправильного использования продукта. Кроме того, мы не принимаем возврат, если заказанный товар не подходит для какого-либо конкретного применения. Пожалуйста, ознакомьтесь со спецификациями продукта и техническим описанием, прежде чем выбрать и заказать продукт.
Доставка
Мы отправляем товары по всей Индии по фиксированной цене 50 индийских рупий для всех заказов на сумму менее 599 индийских рупий. Для всех заказов на сумму выше 599 индийских рупий мы предлагаем бесплатную доставку. Мы также предлагаем приоритетную доставку за 100 индийских рупий, которая обеспечивает доставку в тот же день по воздуху (если батарея не включена в заказ). Пожалуйста, свяжитесь с нашей службой поддержки по адресу support@quartzcomponents.
com по любому вопросу, связанному с доставкой.
хороший
хороший товар по низкой цене можно также использовать в качестве оплаты
хороший
хороший товар по низкой цене можно также использовать в качестве оплаты
Отзывыхороший
хороший товар по низкой цене можно использовать и за дополнительную плату
хороший товар
хороший товар по низкой цене можно использовать за дополнительную плату
{{/если}} {{if compare_at_price_min > price_min}}Распродажа
{{/если}} {{если доступно}}Распродано
{{/если}} {{if tagLabelCustom}}Пользовательская этикетка
{{/если}}${название}
{{if compare_at_price_min > price_min}}
{{html Shopify.
formatMoney(compare_at_price_min, window.money_format)}}
{{html Shopify.formatMoney(price_min, window.money_format)}}
{{еще}}
{{html Shopify.formatMoney(price_min, window.money_format)}}
{{/если}}
{{если доступно}} {{другие варианты.длина > 1 }} Выберите параметры {{еще}} {{/если}}

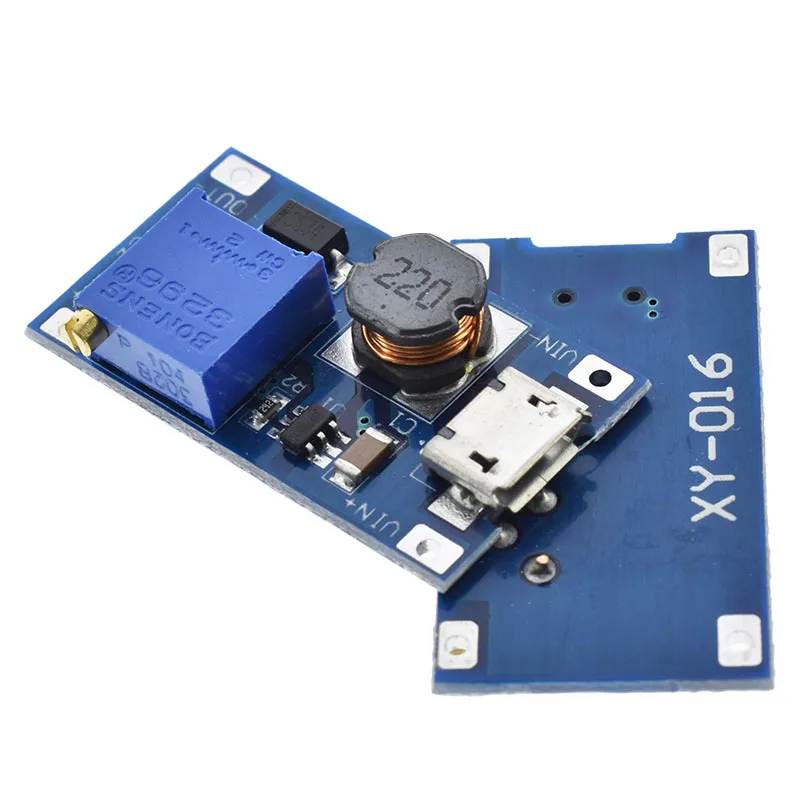

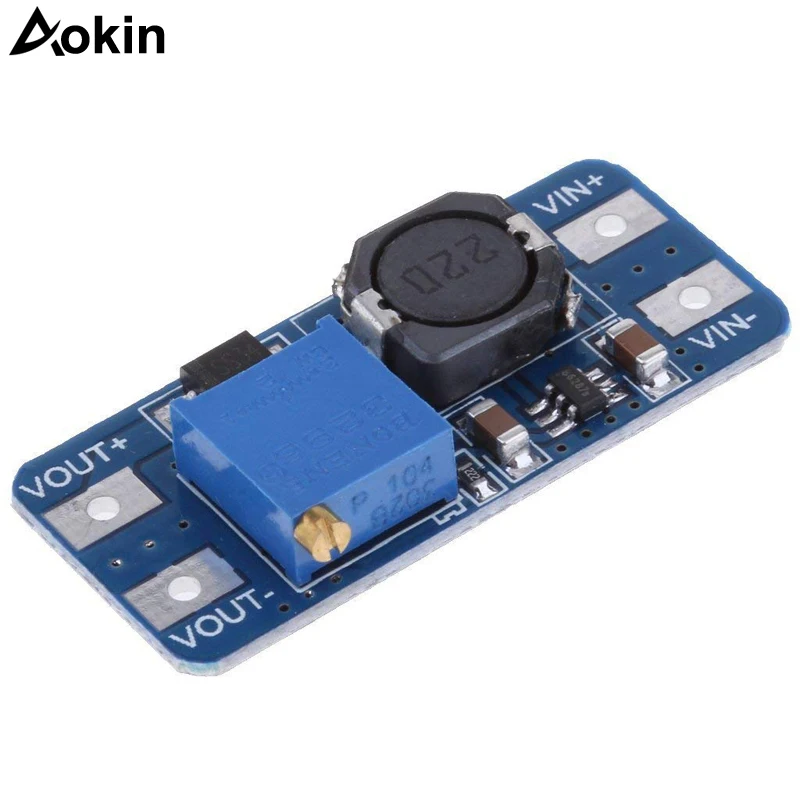

MT3608 Повышающий регулируемый модуль питания постоянного тока, 2 А, MicroUSB
Потратьте 100 €, чтобы получить скидку 3% на все ваши заказы в течение следующих 12 месяцев и еще большую скидку за более высокие расходы.
Нажмите здесь, чтобы ознакомиться с правилами программы лояльности
- Описание
— Модуль усилителя
— Выходное напряжение может быть выше входного напряжения
— Используйте мультиметр для проверки выходного напряжения и регулировки потенциометра
— Входное напряжение: 2-24 В
— Выходное напряжение: 5-28 В
— Выходной ток: 2 А
— Рабочая температура: от -40°C до + 85°C
— Эффективность преобразования: до 93%
— Размер: 17,5 x 30 мм
Операция:

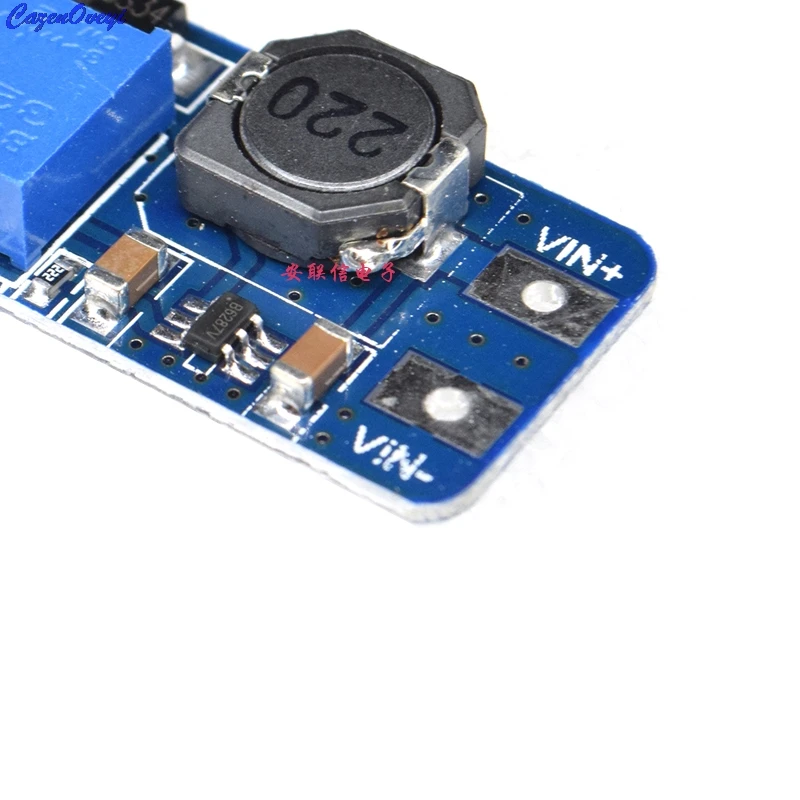

- Подключите напряжение питания к клеммам слева (VIN+ и VIN- от 2 до 24 В постоянного тока).

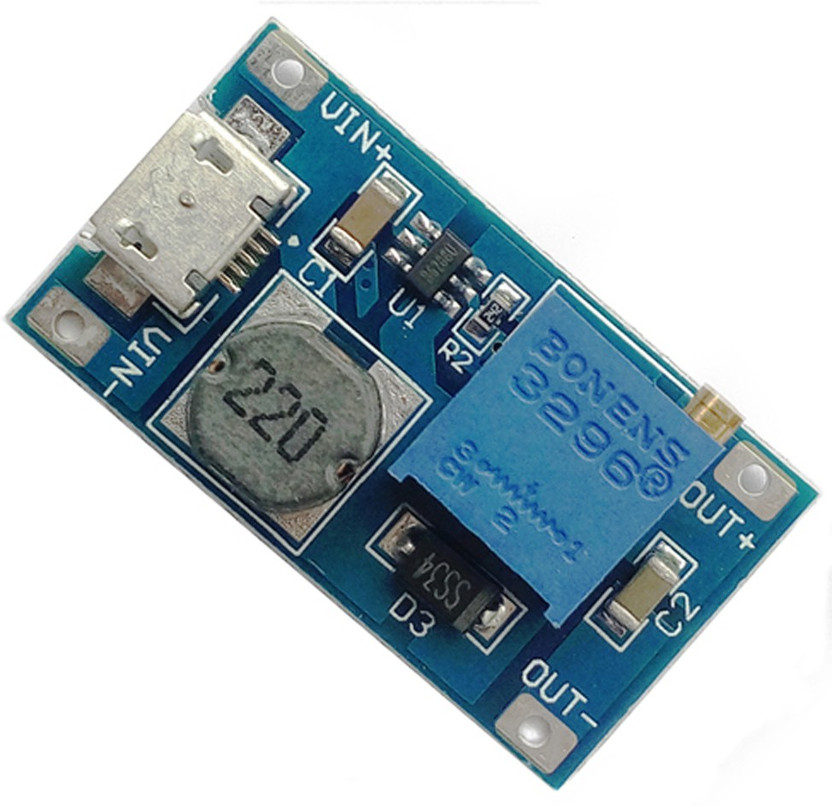

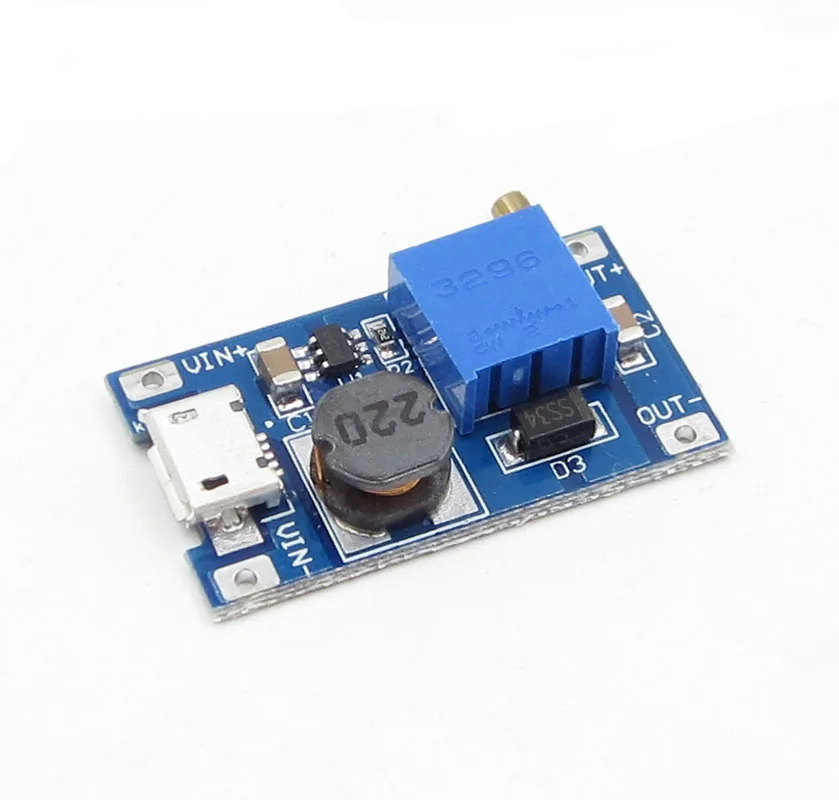

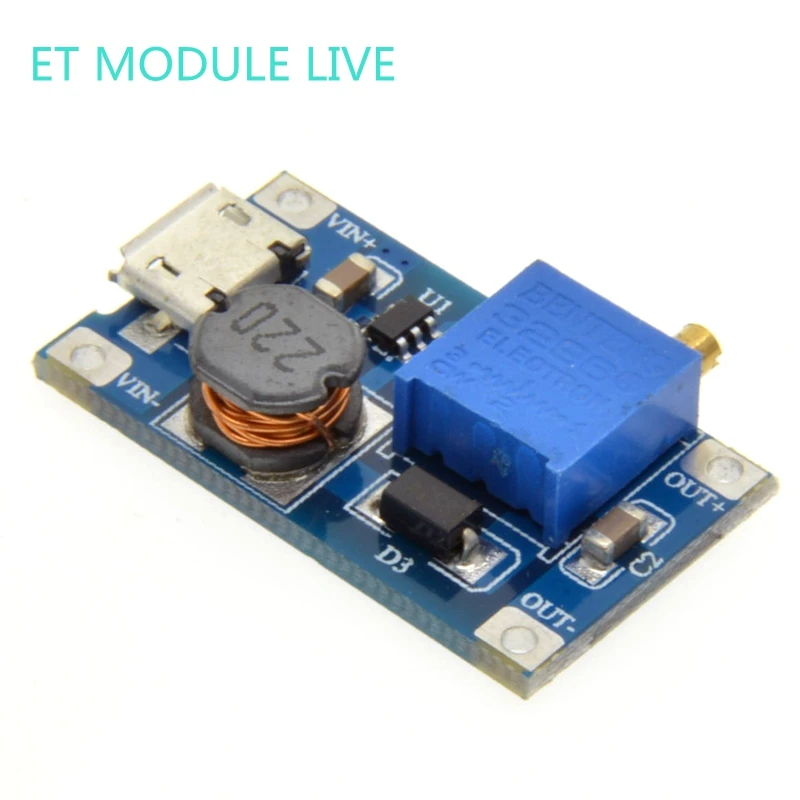

- Питание платы через микро-USB (от 2 до 24 В постоянного тока).
- Подсоедините вольтметр к клеммам справа (OUT+ и OUT-).
