Мт3608 доработка. Модификация преобразователя MT3608 для оптимизации производительности и безопасности

Как улучшить работу повышающего преобразователя MT3608. Какие изменения в схеме позволяют расширить диапазон входных напряжений. Как обеспечить безопасную работу чипа при различных нагрузках. Какие компоненты и их номиналы рекомендуется использовать для надежной схемы на MT3608.

Содержание

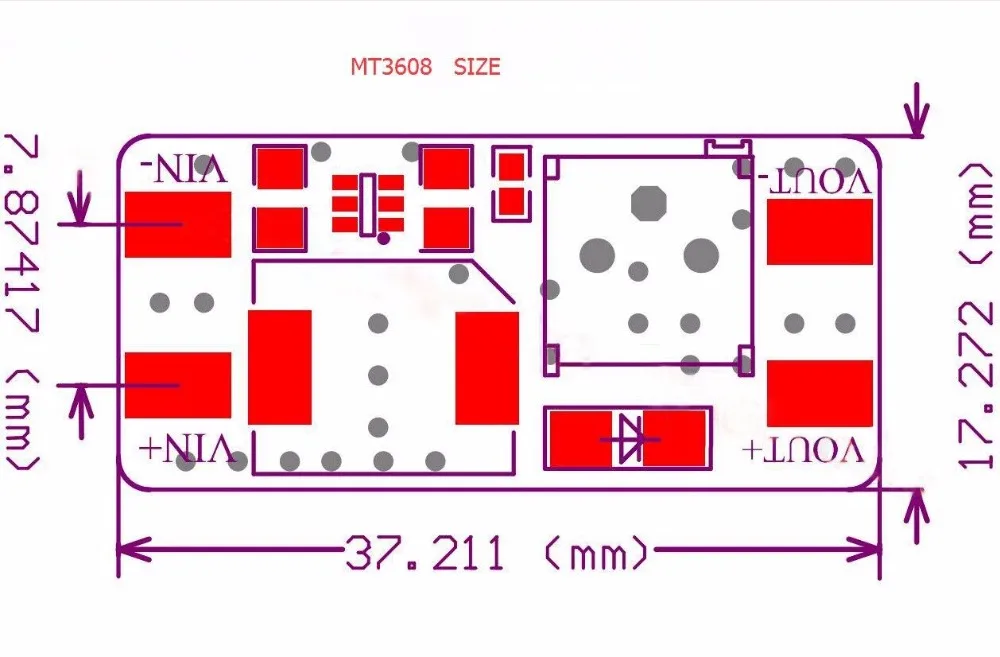

Особенности и ограничения базовой схемы MT3608

Микросхема MT3608 — популярный повышающий DC-DC преобразователь, способный обеспечить выходное напряжение до 28В при входном от 2В до 24В. Однако типовая схема включения имеет ряд ограничений:

Использование простого делителя напряжения для установки выходного напряжения
Риск превышения максимально допустимого напряжения 6В на выводе обратной связи FB
Ограниченный диапазон регулировки при высоких входных напряжениях

Эти недостатки могут приводить к нестабильной работе или даже выходу микросхемы из строя. Как же оптимизировать схему для надежной работы во всем диапазоне напряжений?

Усовершенствованная схема включения MT3608

Для улучшения характеристик преобразователя рекомендуется внести следующие изменения в базовую схему:

Использовать трехрезисторный делитель напряжения вместо двухрезисторного
Ограничить максимальное напряжение на выводе FB до безопасных 6В
Обеспечить плавную регулировку во всем диапазоне входных напряжений
Добавить защиту от короткого замыкания на выходе

Рассмотрим подробнее каждое из этих улучшений.

Трехрезисторный делитель напряжения

Вместо обычной схемы с переменным резистором R1 и постоянным R2 предлагается использовать следующую конфигурацию:

R1 — постоянный резистор 10 кОм
R2 — переменный резистор 100 кОм
R3 — постоянный резистор 2.2 кОм

Такая схема позволяет безопасно регулировать выходное напряжение во всем диапазоне, не превышая допустимых 6В на выводе FB.

Защита вывода обратной связи FB

Для гарантированной защиты вывода FB от перенапряжения рекомендуется установить стабилитрон на 5.1В параллельно резистору R3. Это ограничит максимальное напряжение на выводе FB безопасным уровнем даже при ошибках в регулировке.

Плавная регулировка выходного напряжения

Благодаря трехрезисторной схеме и правильно подобранным номиналам обеспечивается плавная регулировка выходного напряжения от минимального (около 3В) до максимального (28В) при любых входных напряжениях в диапазоне 2-24В.

Защита от короткого замыкания

Для защиты преобразователя при коротком замыкании на выходе рекомендуется добавить самовосстанавливающийся предохранитель на ток 2-3А последовательно с выходом. Это предотвратит выход из строя MT3608 при случайных замыканиях нагрузки.

Оптимальный выбор компонентов для схемы

При сборке усовершенствованной схемы на MT3608 рекомендуется использовать следующие компоненты:

Индуктивность: 4.7 мкГн, ток насыщения не менее 3А
Входной конденсатор: керамический, 22 мкФ, 35В

Выходной конденсатор: электролитический, 220 мкФ, 35В
Диод Шоттки: SS34, 3А, 40В
Резисторы: прецизионные 1%

Такой выбор компонентов обеспечит стабильную работу и высокий КПД преобразователя.

Типичные ошибки при использовании MT3608

При работе с MT3608 часто допускаются следующие ошибки:

Превышение максимального входного напряжения 24В

Использование индуктивности с малым током насыщения
Неправильный выбор выходного конденсатора
Отсутствие защиты от короткого замыкания
Плохая компоновка печатной платы

Избегая этих ошибок, можно значительно повысить надежность и эффективность схемы на MT3608.

Заключение

Предложенные модификации позволяют максимально раскрыть потенциал микросхемы MT3608, обеспечивая:

Безопасную работу во всем диапазоне входных напряжений
Плавную регулировку выходного напряжения
Защиту от перегрузок и коротких замыканий
Высокую эффективность преобразования

Используя эти рекомендации, можно создать надежный и эффективный повышающий преобразователь на базе MT3608 для широкого спектра применений.
