Муфта электрическая соединительная кабельная. Индуктивная связь в промышленных установках: причины, последствия и методы минимизации

Что такое индуктивная связь в промышленных установках. Какие проблемы она может вызывать. Как свести к минимуму ее негативное влияние. Какие меры помогут защитить оборудование от электромагнитных помех.

Что такое индуктивная связь и почему она возникает в промышленности

Индуктивная связь — это явление взаимного влияния электрических цепей друг на друга за счет электромагнитного поля. В промышленных условиях она часто возникает из-за:

• Работы мощного электрооборудования (двигатели, сварочные аппараты)
• Коммутации силовых цепей
• Наличия различных типов кабелей и проводки в непосредственной близости
• Неправильного экранирования и заземления
• Атмосферных явлений (молнии)

Все это создает электромагнитные помехи, которые могут наводиться на соседние цепи и вызывать сбои в работе чувствительного электронного оборудования.

Какие проблемы может вызывать индуктивная связь на производстве

Негативное влияние индуктивной связи на промышленные установки может проявляться в следующем:

• Сбои в работе систем автоматизации и управления
• Ложные срабатывания датчиков и исполнительных механизмов
• Искажение передаваемых данных в информационных сетях
• Выход из строя электронных компонентов
• Нестабильная работа измерительного оборудования
• Помехи в работе средств связи

Все эти факторы могут приводить к аварийным остановкам, браку продукции и финансовым потерям для предприятия.

Основные источники электромагнитных помех в промышленности

На производстве существует множество потенциальных источников электромагнитных помех, способных вызывать индуктивную связь:

• Электродвигатели большой мощности
• Сварочное оборудование
• Коммутационная аппаратура (пускатели, автоматические выключатели)
• Преобразователи частоты
• Импульсные источники питания
• Люминесцентные и светодиодные светильники
• Системы молниезащиты
• Мощное радиочастотное оборудование

Чем больше таких источников и чем они мощнее, тем выше вероятность возникновения проблем из-за индуктивной связи.

Методы минимизации влияния индуктивной связи

Для снижения негативного воздействия индуктивной связи на промышленные установки применяются следующие методы:

Правильная прокладка кабелей

• Разделение силовых и сигнальных кабелей
• Использование экранированных кабелей
• Прокладка кабелей под прямым углом друг к другу
• Минимизация длины параллельных участков

Экранирование

• Применение металлических экранов для чувствительного оборудования
• Экранирование отдельных модулей и блоков
• Использование экранированных шкафов

Заземление

• Создание качественной системы заземления
• Правильное подключение экранов кабелей
• Выравнивание потенциалов

Фильтрация

• Установка сетевых фильтров
• Применение ферритовых колец на кабелях
• Использование разделительных трансформаторов

Комплексное применение этих методов позволяет значительно снизить влияние индуктивной связи на работу оборудования.

Особенности защиты цифровых систем от индуктивных помех

Современные промышленные установки широко используют цифровые системы управления и передачи данных. Они особенно чувствительны к электромагнитным помехам. Для их защиты требуется:

• Применение оптоволоконных линий связи
• Использование гальванической развязки
• Установка супрессоров на входах/выходах
• Экранирование отдельных модулей
• Применение помехоустойчивого кодирования данных

Эти меры позволяют обеспечить надежную работу цифровых систем даже в условиях сильных электромагнитных помех.

Нормативные требования по электромагнитной совместимости оборудования

Для обеспечения электромагнитной совместимости промышленного оборудования существуют специальные нормативные требования:

• Стандарты серии IEC 61000 по электромагнитной совместимости
• Технический регламент Таможенного союза ТР ТС 020/2011
• ГОСТ Р 51317.6.2 по помехоустойчивости промышленного оборудования
• ГОСТ Р 51317.6.4 по электромагнитной эмиссии промышленного оборудования

Соблюдение этих требований при проектировании и монтаже оборудования позволяет минимизировать проблемы с индуктивной связью.

Экономические аспекты борьбы с индуктивными помехами

Внедрение мер по снижению влияния индуктивной связи требует определенных затрат, но они окупаются за счет:

• Повышения надежности работы оборудования
• Снижения простоев производства
• Уменьшения брака продукции
• Увеличения срока службы электронных компонентов
• Сокращения затрат на ремонт и обслуживание

При грамотном подходе меры по борьбе с индуктивными помехами позволяют существенно повысить эффективность работы предприятия в целом.

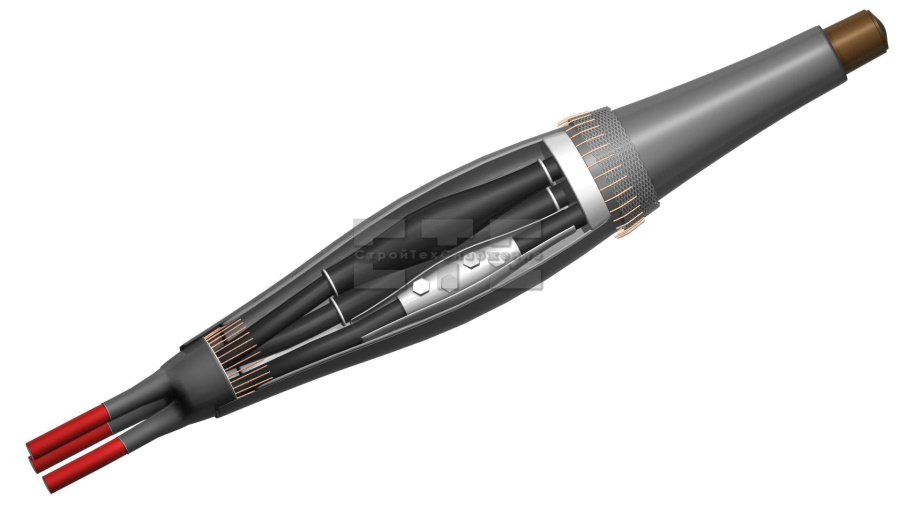

Соединительная кабельная муфта холодной усадки 3121 для кабеля с резиновой изоляцией КГ, КГН, КГЭС, КГЭШ



Соединительная муфта холодной усадки 3121 предназначена для соединения гибких резиновых кабелей КГ, КГН, КГЭС, КГЭШ и их аналогов. Монтаж муфты холодной усадки осуществляется без использования огня, и горелки. Муфту холодной усадки можно монтировать непосредственно на месте повреждения кабеля (в карьере, шахте), не вывозя кабель в ремонтный цех и не используя вулканизатор.



Область применения соединительной муфты 3121:

— Соединение, ремонт кабелей КГ, КГН и их аналогов;
— Соединение, ремонт кабелей КГЭС, КГЭШ, питающих  самоходные вагоны,  погрузо-доставочные машины в рудниках и шахтах горнодобывающих предприятий.



Параметры соединительной муфты холодной усадки для гибких кабелей 3121:

Наименование муфты	Сечение, мм2	Марки гибких кабелей
3121	3 х 16 – 3 х 35*	КГЭШ, КГЭС и их аналоги
	3х16+1х10 – 3х70+1х50	КГ, КГН и их аналоги
	4х16 – 4х70	КГ, КГН и их аналоги

* При любом количестве вспомогательных жил (жила заземления, жила управления, и т. д.)



Соединительную муфту данного типа разрешается применять на кабеле КГ, КГН, КГЭС, КГЭШ в рудниках и шахтах, на открытых горных работах (в карьерах), и обогатительных фабриках. Разрешение Федеральной службы по экологическому, технологическому и атомному надзору № РРС 00-37138 от 24.12.2009 г.



Преимущества использования муфты холодной усадки 3121:

— Муфта холодной усадки рекомендуется для капитального ремонта кабеля;
— Отремонтированный кабель можно многократно наматывать на барабан;
— Большая долговечность отремонтированного соединения;
— Экономичность и быстрота монтажа муфты, муфта монтируется в течение 30-60 минут;
— Технология монтажа без применения огня/нагрева. Не требуется специального инструмента, например, горелки для усадки;
— Высокая устойчивость к истиранию
— Высокая устойчивость к старению и воздействию химикатов.



Видео инструкция по монтажу кабельной соединительной муфты холодной усадки 3121:



Сантехническое оборудование оптом и в розницу — «Чистый берег»

Насосы

• Канализационные и дренажные насосы136
• Насосы для водоснабжения240
• Насосы повышения давления81
• Принадлежности для насосов220
• Скважинные насосы205
• Циркуляционные насосы954

1836 товаров

Радиаторы, конвекторы и комплектующие

• Алюминиевые и биметаллические радиаторы139
• Конвекторы 1936
• Радиаторная арматура и термоголовки216
• Стальные радиаторы и комплектующие4662
• Чугунные радиаторы и комплектующие63

7016 товаров

Системы для отопления и внутреннего водоснабжения

• Крепеж и оснастка40
• Распределительные коллекторы и шкафы197
• Трубы защитные гофрированные29
• Трубы и фитинги из нержавеющей и оцинкованной стали272
• Трубы из полипропилена и фитинги1568
• Трубы из сшитого полиэтилена и фитинги796
• Трубы медные и фитинги580
• Трубы металлопластиковые и фитинги556

4038 товаров

Трубы канализационные, фасонные части и комплектующие

• Внутренняя канализация906
• Водосточные системы27
• Клапаны канализационные15
• Ливневая канализация236
• Наружная канализация819
• Трапы канализационные55
• Трубы ПНД и фасонные части Geberit Pluvia72
• Трубы хризотилцементные (АЦ) и фасонные части34
• Трубы чугунные для канализации и фасонные части240
• Смазка сантехническая6

2410 товаров

Трубы стальные и металлопрокат

• Металопрокат 16
• Трубы стальные ВГП 32
• Трубы стальные ВГП оцинкованные29
• Трубы стальные электросварные51
• Трубы стальные электросварные оцинкованные 9

137 товаров

Запорная арматура и фильтры

• Вентили159
• Задвижки243
• Затворы49
• Клапаны220
• Краны845
• Фильтры241

1757 товаров

Сантехника

• Ванны251
• Водоотводящие желобы и трапы533
• Гибкая подводка252
• Инсталляции184
• Краны сантехнические22
• Мебель для ванных комнат11
• Мойки10
• Писсуары и биде16
• Поддоны душевые11
• Полотенцесушители937
• Системы защиты от протечек20
• Сифоны422
• Смесители и комплектующие718
• Тросы сантехнические11
• Умывальники и комплектующие146
• Унитазы и комплектующие297
• Шланги для стиральных машин30

3871 товар

Приборы учета и КИП

• Манометры и комплектующие86
• Счетчики газа и комплектующие9
• Счетчики и комплектующие151
• Теплосчетчики8
• Термоманометры7
• Термометры и комплектующие51

312 товаров

Предложения

• Новинки
• Скидки

Все новинки

Все скидки

Бренды

Absolute Tank AT

AquaFonte

Aquastrong

ARBONIA

BRENNEN

CANDAN MAKINA

Conex Banninger

DECOROOM

EDISSON

FLIESSER

GAMRAT

GIDROX

GREENPUMP

HORIZONT

LEMARK

MAGNUM Steel

MAXPUMP

MOHLENHOFF

PCCOOLER

PEDROLLO

POELSAN

Profil

ROCKWOOL

S-TANK

SAKOVICH

SANTEK

SAYCALSA

SLOVARM

STRONGMAN

THERMAFLEX

TONLOS

TruEnergy

Uni-Fitt

VIRPlast

Азовэнергомаш

АНИ Пласт

БАРЬЕР

ГРАНАР

ГРАНВЭЛ

КАЛАНЧА

Континент

Луганский ЛМЗ

НОВАТЕРМ

НФ АК ПРАКТИК

Промбурвод

ПРОМЭЛЕКТРО-ХАРЬКОВ

РЕЗОЛЮКС

Ростурпласт

Теплоприбор

УНИВЕРСАЛ

ХЕМКОР

ЦВЕТЛИТ

Все бренды

231 бренд

Инфопанель

• Новости
• Статьи

Все новости

Все статьи

С нами удобно

• Онлайн-склад 24/7
• Инженерная панель
• Таблица аналогов
• Личные скидки

Онлайн-склад 24/7

Более 30 000 товаров на онлайн-складе «Чистый Берег».
Доступ к ценам и наличию товара в режиме 24/7 везде, где есть интернет.
Поиск товаров и аналогов по коду, артикулу и названию.
Заказ онлайн и история заказов в личном кабинете.

узнать больше

Инженерная панель

Уникальная рабочая панель для настоящих инженеров, которая всегда под рукой – все ваши юридические данные в системе, а так же отложенные товары, формирование заявки, документы на оплату, история ваших заказов – это всё «Инженерная панель», созданная для удобства клиентов «Чистого Берега».

узнать больше

Таблица аналогов

Уникальная «Таблица аналогов» в карточке каждого товара, что позволяет выбрать проще, дешевле, быстрее! Фильтры, сортировки и заказ множества модификаций в табличном виде, по образу работы с Excel-файлом, давно привычным вам

узнать больше

Личные скидки

Прямой контакт с менеджером и быстрая верификация каждого заказа в течение 30 минут, на ваших личных спецусловиях и с максимально удобной доставкой или самовывозом со складов «Чистый Берег».

узнать больше

Чистый берег это

Компания ЗАО «Чистый берег» является крупнейшим поставщиком трубопроводной арматуры, труб, электротехнической продукции и сантехнического оборудования в Республике Беларусь, а также одним из учредителей и официальным членом ассоциации предприятий трубопроводной арматуры.

На сегодняшний день товарный ассортимент насчитывает более 30 000 наименований сантехнической продукции, оборудования для комплектации инженерных систем. Компания надежный и активный участник строительного рынка Республики Беларусь, выполняющий свои обязательства перед производителями и партнерами!

ЗАО «Чистый берег» прочно ассоциируется с компанией, которая помогает эффективно решать стоящие перед клиентом задачи: от оперативного выполнения срочной заявки до комплексной комплектации объекта.

Индуктивная связь и способы сведения к минимуму ее влияния на промышленные установки

Сезар Кассиолато

Введение

Сосуществование оборудования различных технологий и неадекватность установок способствуют излучению электромагнитной энергии и часто вызывают проблемы с электромагнитной совместимостью.

Электромагнитные помехи — это энергия, которая вызывает нежелательную реакцию любого оборудования и может быть вызвана искрением на щетках двигателя, переключением цепей напряжения, включением индуктивных и резистивных нагрузок, включением выключателей, автоматических выключателей, люминесцентных ламп, нагревателей, автомобильных зажиганий, атмосферные разряды и даже электростатические разряды между людьми и оборудованием, микроволновыми приборами, средствами мобильной связи и т. д. Все это может спровоцировать изменения с вытекающими отсюда перегрузками, пониженными напряжениями, пиками, переходными процессами напряжения и т. д., которые могут оказывать сильное воздействие на сеть связи. . Это очень распространено в промышленности и на заводах, где электромагнитные помехи довольно часты в связи с более широким использованием машин, таких как сварочные инструменты, двигатели (MCC), а также в цифровых сетях и компьютерах вблизи этих областей.

Самой большой проблемой, вызванной электромагнитными помехами, являются случайные ситуации, которые медленно ухудшают работу оборудования и его компонентов. Электромагнитные помехи на электронном оборудовании могут вызывать множество различных проблем, таких как сбои связи между устройствами одной и той же сети оборудования и/или компьютерами, аварийные сигналы без объяснения причин, действия на реле, которые не следуют логике, без команды, в дополнение к сгоранию электронные компоненты и схемы и т. д. Очень часто возникают шумы в линиях электропитания из-за плохого заземления и экранирования или даже ошибки в проекте.

Топология и распределение проводки, типы кабелей, методы защиты являются факторами, которые необходимо учитывать для сведения к минимуму воздействия электромагнитных помех. Имейте в виду, что на высоких частотах кабели работают как передающая система с перекрещивающимися и путающимися линиями, отражают и рассеивают энергию от одной цепи к другой. Держите соединения в хорошем состоянии. Неактивные разъемы могут создавать сопротивление или становиться радиодетекторами.

Типичным примером того, как электромагнитные помехи могут повлиять на работу электронного компонента, является конденсатор, подвергающийся воздействию пикового напряжения, превышающего указанное номинальное напряжение. Это может привести к повреждению диэлектрика, ширина которого ограничена рабочим напряжением конденсатора, что может создать градиент потенциала ниже диэлектрической жесткости материала, что приведет к неисправности и даже к возгоранию конденсатора. Или, все же, токи поляризации транзистора могут измениться и вызвать их насыщение или обрыв, или сжечь его компоненты за счет эффекта джоуля, в зависимости от интенсивности.

В измерениях:

• Не проявляйте небрежности, неосмотрительности, безответственной неопытности или некомпетентности в технических вопросах.
• Помните, что у каждой установки и системы есть свои особенности безопасности. Ознакомьтесь с ними перед началом работы.
• По возможности обращайтесь к физическим нормам, а также к технике безопасности для каждой зоны.
• При проведении измерений действуйте осторожно, избегая контакта между клеммами и проводкой, так как высокое напряжение может привести к поражению электрическим током.
• Чтобы свести к минимуму риск потенциальных проблем, связанных с безопасностью, соблюдайте стандарты безопасности и местные секретные области, регламентирующие установку и эксплуатацию оборудования. Эти стандарты варьируются в зависимости от региона и постоянно обновляются. Пользователь несет ответственность за определение правил, которым следует следовать в своих приложениях, и гарантирует, что каждое устройство установлено в соответствии с ними.
• Неправильная установка или использование оборудования в нерекомендуемых приложениях может повредить производительность системы и, следовательно, процесс, а также стать источником опасности и несчастных случаев. Поэтому для выполнения работ по установке, эксплуатации и техническому обслуживанию привлекайте только обученных и квалифицированных специалистов.

Довольно часто надежность системы управления ставится под угрозу из-за ее некачественного монтажа. Обычно пользователи терпят их, но при внимательном рассмотрении обнаруживаются проблемы, связанные с кабелями, их прокладкой и укладкой, экранированием и заземлением.

Чрезвычайно важно, чтобы каждый вовлеченный человек был осведомлен и сознателен, а кроме того, был заинтересован в эксплуатационной надежности установки и личной безопасности. В этой статье содержится информация и советы по заземлению, но в случае сомнений преимущественную силу всегда имеют местные правила.

Контроль шума в системах автоматизации жизненно важен, так как он может стать серьезной проблемой даже при использовании лучших устройств и оборудования для сбора данных и работы.

Любая промышленная среда имеет электрические помехи в источниках, включая линии электропередач переменного тока, радиосигналы, машины и станции и т.д. фильтры и дифференциальные усилители могут контролировать шум в большинстве измерений.

Преобразователи частоты имеют системы коммутации, которые могут генерировать электромагнитные помехи (ЭМП). Их усилители могут излучать значительные электромагнитные помехи на частотах от 10 МГц до 300 Гц. Скорее всего, этот коммутирующий шум может создавать помехи в соседнем оборудовании. Хотя большинство производителей предпринимают в своих проектах надлежащие меры предосторожности, чтобы свести к минимуму этот эффект, полной невосприимчивости достичь невозможно. Таким образом, некоторые методы компоновки, проводки, заземления и экранирования вносят значительный вклад в эту оптимизацию.

Снижение электромагнитных помех сведет к минимуму первоначальные и будущие эксплуатационные расходы и проблемы в любой системе.

В этой статье мы увидим индуктивную связь.

Индуктивное соединение

«Кабель-мешатель» и «кабель-жертва» сопровождаются магнитным полем. См. рис. 1. Уровень помех зависит от изменения тока (di/dt) и взаимной индуктивной связи.





Рисунок 1 – Индуктивная связь – физическое представление и эквивалентная схема

Индуктивная связь увеличивается с:

• Частота: индуктивное сопротивление прямо пропорционально частоте (XL = 2πfL)
• Расстояние между мешающим и пострадавшим кабелями и параллельная длина кабеля
• Высота кабеля относительно базовой плоскости (над землей)
• Полное сопротивление нагрузки кабеля или цепи помех.

Рисунок 2 – Индуктивная связь между проводниками

Методы снижения влияния индуктивной связи между кабелями

1. Ограничение длины кабелей, проложенных параллельно

2. Увеличьте расстояние между мешающим кабелем и кабелем-жертвой

3. Заземлите один конец экрана обоих кабелей

4. Уменьшите dv/dt мешающего кабеля, по возможности увеличив время нарастания сигнала (соединенные последовательно резисторы или резисторы PTC в мешающем кабеле, ферритовые прокладки в мешающем и/или падающем кабеле).

Рис. 3. Индуктивная связь между кабелем и полем

Методы снижения влияния индуктивной связи между кабелем и полем

1. Ограничение высоты кабеля (h) относительно земли

2. По возможности располагайте кабель вблизи металлической поверхности

3. Используйте витые кабели

4. Используйте ферритовые уплотнительные кольца и фильтры EMI 4

Рис. 4 – Индуктивная связь между кабелем и контуром заземления

Методы снижения влияния индуктивной связи между кабелем и контуром заземления

По возможности располагайте кабель вблизи металлической поверхности

Используйте витые кабели

На высоких частотах заземляйте экран в двух точках (будьте осторожны) и на низких частотах в одной точке

Таблица 1 — Минимальное расстояние расстояния между кабелью

Рисунок 5 — Интерференция между кабелями: магнитные поля.

Электромагнитные помехи можно уменьшить:

1. Витой кабель

2. Оптическая изоляция

3. За счет использования каналов и заземленных металлических коробок

Рисунок 6. Взаимная индуктивность между двумя проводниками

эффекты (средние эффекты по расстоянию):

Витая пара состоит из пар проводов. Провода намотаны по спирали, чтобы за счет эффекта компенсации уменьшить шум и сохранить электрические свойства среды постоянными по всей ее длине.

Эффект уменьшения с помощью скручивания эффективен благодаря гашению потока, называемому Rt (в дБ):

Rt = -20 log{(1/( 2nl +1 ))*[1+2nlsen(/ nλ)]} дБ

Где n — количество витков/м, а l — общая длина кабеля. См. рисунки 7 и 8.

Эффект подавления уменьшает перекрестные помехи между парой проводов и снижает уровень электромагнитных/радиочастотных помех. Количество витков провода может варьироваться, чтобы уменьшить электрическую связь. Его конструкция обеспечивает емкостную связь между проводниками пары. Он более эффективно работает на низких частотах (< 1 МГц). Когда он не экранирован, он имеет недостаток синфазного шума. Для низких частот, то есть когда длина кабеля меньше 1/20 длины волны шумовой частоты, экран (сетка или экран) будет иметь одинаковый потенциал на всем своем протяжении, когда экран должен быть подключен только к одному заземлению. точка. На высоких частотах, то есть когда длина кабеля превышает 1/20 длины волны шумовой частоты, экранирование будет иметь высокую восприимчивость к шуму и должно быть заземлено с обоих концов.

В случае индуктивной связи Vnoise = 2πBAcosα, где B — поле, а α — угол, под которым поток пересекает вектор площади (A) или, тем не менее, в зависимости от взаимной индуктивности M: Vnoise = 2πfMI, где l ток силового кабеля.

Рисунок 7 — Индуктивный эффект связи в параллельных кабелях

Рисунок 8 — Минимизация эффекта индуктивной связи в скрученных кабелях

Рисунок 9 – Пример шума на индукцию

Рисунок 10 – Примеры кабелей Profibus рядом с силовым кабелем

площадь закрутки примерно равна прилегающей индукции. Он эффективен в дифференциальном режиме, симметричных цепях и имеет низкую эффективность на низких частотах в несимметричных цепях. В высокочастотных цепях с многоточечным заземлением эффективность высока, поскольку обратный ток имеет тенденцию протекать по соседнему обратному контуру. Однако при высокочастотном синфазном сигнале кабель малоэффективен.

Использование экранирования в индуктивной связи

Магнитное экранирование может применяться в источниках шума или в сигнальных цепях для минимизации эффекта связи.

Экранировать низкочастотные магнитные поля не так просто, как экранировать электрические поля. Эффективность магнитной связи зависит от типа материала и его проницаемости, толщины и задействованных частот.

Благодаря высокой относительной проницаемости сталь более эффективна, чем алюминий и медь, на низких частотах (менее 100 кГц).

Однако для более высоких частот можно использовать алюминий и медь.

Потери поглощения при использовании меди и стали для двух различных толщин показаны на рисунке 11.

Рисунок 11 – Потери поглощения при использовании меди и стали металлы неэффективны на низких частотах.

Защита с использованием металлических воздуховодов

Далее мы увидим использование металлических воздуховодов для минимизации токов Фуко.

Пространство между воздуховодами способствует возмущению, создаваемому магнитным полем. Более того, эта неоднородность может способствовать разности потенциалов между каждым сегментом воздуховода, и если возникает бросок тока, например, в результате удара молнии или короткого замыкания, отсутствие непрерывности не позволит току течь через алюминиевый воздуховод и поэтому не защитит кабель Profibus.

Идеальным является присоединение каждого сегмента к максимально возможной площади контакта, чтобы обеспечить большую защиту от электромагнитной индукции, и иметь проводник между каждым сегментом воздуховода с минимально возможной длиной, чтобы обеспечить альтернативный путь к токам в случае аварии. повышенное сопротивление в прокладках между сегментами.

При правильно собранных алюминиевых воздуховодах, когда поле проникает в воздуховод, алюминиевая пластина создает магнитный поток, который изменяется в зависимости от времени [f = a. sen(w.t)]  и создает индуцированную электродвижущую силу [ E = — df/ dt = a.w.cos(w.t)].

На высоких частотах ЭДС, индуцируемая алюминиевой пластиной, будет сильнее, что приведет к более сильному магнитному полю, которое почти полностью нейтрализует магнитное поле, создаваемое силовым кабелем. Этот эффект подавления меньше на низких частотах. На высоких частотах подавление более эффективно.

Это эффект пластины и металлического экрана, препятствующий падению электромагнитных волн. Они генерируют свои собственные поля, которые минимизируют или даже сводят на нет поле через них и действуют как настоящая защита от электромагнитных волн. Они работают как клетка Фарадея.

Убедитесь, что пластины и соединительные кольца изготовлены из того же материала, что и кабельный канал/коробки. Защитите места соединения от коррозии после сборки, например, цинковой краской или лаком.

Хотя кабели экранированы, экранирование от магнитных полей не так эффективно, как от электрических полей. На низких частотах витая пара поглощает большую часть эффектов электромагнитных помех. С другой стороны, на высоких частотах эти эффекты поглощаются экраном кабеля. По возможности подключайте кабельные коробки к системе эквипотенциальной линии.

Рисунок 12 – Защита от перенапряжения с использованием металлических каналов

Заключение

Каждый проект автоматизации должен учитывать стандарты, обеспечивающие адекватные уровни знаков, например безопасность, требуемую приложением.

Ежегодно проводите профилактическое обслуживание и проверяйте каждое соединение в системе заземления, что должно обеспечивать качество каждого соединения в отношении прочности, надежности и низкого импеданса, гарантируя при этом отсутствие загрязнения и коррозии.

Эта статья не заменяет NBR 5410, NBR 5418, IEC 61158 и IEC 61784, а также профили PROFIBUS и технические руководства. В случае расхождений приоритет имеют нормы, стандарты, профили, технические руководства и руководства производителя. По возможности обращайтесь к EN50170 за физическими нормами и правилами техники безопасности для каждой области.

В этой статье мы увидели несколько подробностей об эффектах индуктивной связи и о том, как их минимизировать.

https://www.smar.com/en/system302

https://www.smar.com/en

https://www.smar.com/en/technical-articles

http://www.electrical-installation.org/wiki/Coupling_mechanisms_and_counter-measures

Национальные заметки по применению 25: Полевая проводка и шум для аналоговых сигналов — Сайед Джаффар Шах

Aterramento, Blindagem, Ruídos e dicas de instalação (Заземление, экранирование, шумы и советы по установке) — César Cassiolato

O uso de Canaletas Metalicas Minimizando as Correntes de Foucault em Instalações PROFIBUS (Использование металлических воздуховодов для минимизации токов Фуко в установках PROFIBUS) César Cassiolato

Ruídos e Interferências em instalações PROFIBUS, (Шумы и помехи в установках PROFIBUS) — César Cassiolato

https://www. smar.com/en/technical-article/tips-on-shielding-and-grounding-in-industrial-automation

Интернет-исследования (Все иллюстрации, бренды и продукты, используемые здесь, принадлежат их соответствующим владельцам, а также любые другие виды интеллектуальной собственности.)

Знакомство с различными типами электрических разъемов

Назвать каждый тип электрического соединителя и его вариацию — все равно, что считать песчинки на пляже — варианты практически безграничны. Что мы можем сделать, так это разбить электрические соединители на общие категории и подкатегории, чтобы помочь вам разобраться в обширном перечне доступных вам продуктов. Начнем с основ.

3 основных типа электрических разъемов

Кабельные разъемы In-Line: Стационарно прикреплены к концам кабеля, что позволяет подключить кабель к терминалу (устройству или другому кабелю).

Соединители для монтажа на плате: Припаиваются к печатной плате (PCB) для подключения кабеля или провода.

Соединители для монтажа на панель: Стационарное крепление к оборудованию, позволяющее пользователям подключать силовые или сигнальные кабели к стационарному устройству.

2 варианта разъемов

Прямоугольные разъемы: Идеально подходят для модульных машин (автоматизация производства, робототехника, транспорт и т. д.), поскольку они легко настраиваются, подходят для ограниченного пространства и легко объединяют несколько сред, таких как питание, сигнал , коаксиальный кабель и т. д.

Круглые соединители : Обычно используются для свободно висящих соединений, проходящих через кабельный лоток, или соединений, установленных на панели. Эти электрические соединители также широко используются в суровых условиях, где требуются классы защиты IP, экранирование от электромагнитных и радиопомех и другие меры защиты.

Типы муфт

Быстроразъемные муфты предназначены для замены резьбовых или фланцевых соединений пластиковыми фитингами, что позволяет техническим специалистам быстро и легко заменять трубопроводы.

Муфты Snaplock представляют собой компрессионные муфты, предназначенные для быстрого отсоединения и простой установки без инструментов.

Резьбовые муфты имеют внутреннюю наружную и внутреннюю резьбу (отсюда и название), которые свинчиваются вместе, образуя прочное бесшовное соединение.

Байонетные соединения включают подключение и скручивание вилочного устройства с контактными штифтами в гнездовой конец с соответствующими гнездами. L-образный паз и пружинный механизм на охватывающем конце фиксируют соединение на месте.

Муфты Push-Pull оснащены прочным блокирующим механизмом для предотвращения случайного разъединения. Муфту можно разъединить, только сжав корпус соединителя.

Соединительные клеммы

Обжим: процесс присоединения провода к проводу или провода к клемме с использованием инструмента или машины для деформации и сжатия металлических частей до образования газонепроницаемого соединения.
