Муфта соединительная кабельная. Муфты соединительные кабельные: типы, применение и преимущества — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Какие бывают типы соединительных кабельных муфт. Для чего применяются соединительные муфты. Каковы основные преимущества использования кабельных муфт. Как правильно выбрать и установить соединительную муфту.

Содержание

Что такое соединительные кабельные муфты и для чего они нужны

Соединительные кабельные муфты — это специальные устройства, предназначенные для соединения отрезков кабеля между собой. Они обеспечивают надежное электрическое и механическое соединение жил кабеля, а также защищают место соединения от внешних воздействий.

Основные функции соединительных муфт:

Восстановление целостности изоляции и оболочки кабеля в месте соединения
Обеспечение герметичности соединения
Защита от проникновения влаги и загрязнений
Выравнивание электрического поля в месте соединения
Механическая защита места соединения

Соединительные муфты применяются при монтаже новых кабельных линий, ремонте поврежденных участков кабеля, а также при необходимости удлинения существующих линий.

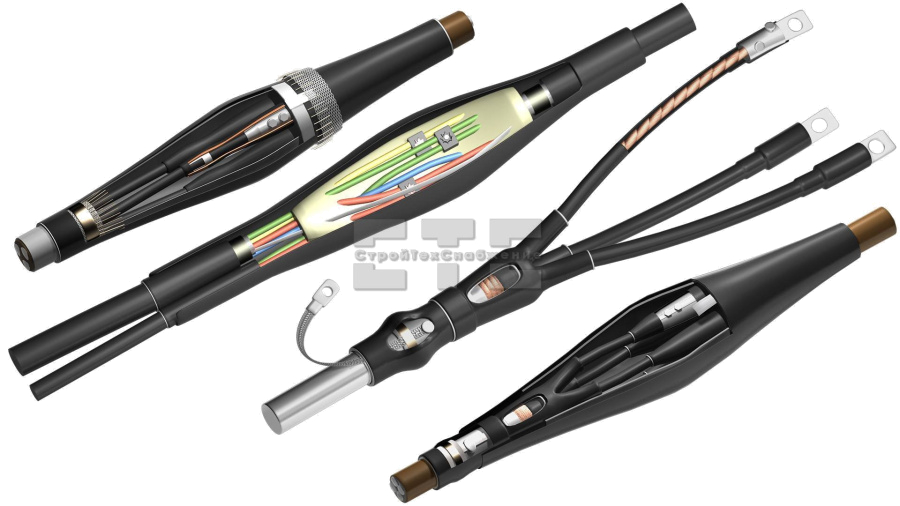

Основные типы соединительных кабельных муфт

Существует несколько основных типов соединительных муфт, различающихся по конструкции и способу монтажа:

Термоусаживаемые муфты

Это наиболее распространенный тип муфт, состоящих из термоусаживаемых трубок и манжет. При нагреве они плотно обжимают место соединения, обеспечивая надежную изоляцию и герметизацию.

Заливные муфты

В таких муфтах место соединения заливается специальным компаундом, который застывает и образует монолитную изоляцию. Обеспечивают высокую степень герметичности.

Сухие муфты

Не требуют применения огня или компаундов при монтаже. Изоляция обеспечивается за счет эластомерных деталей, плотно обжимающих соединение.

Свинцовые муфты

Традиционный тип муфт, в которых используется свинцовая оболочка. Применяются в основном на кабелях со свинцовой оболочкой.

Преимущества использования соединительных кабельных муфт

Применение качественных соединительных муфт дает ряд важных преимуществ:

Надежная защита места соединения от механических повреждений
Высокая электрическая прочность соединения
Герметичность и защита от проникновения влаги
Длительный срок службы соединения
Удобство монтажа и ремонта кабельных линий
Возможность соединения кабелей различных типов и сечений

Правильно подобранная и смонтированная муфта обеспечивает надежность работы всей кабельной линии на протяжении длительного времени.

Как правильно выбрать соединительную кабельную муфту

При выборе соединительной муфты необходимо учитывать следующие факторы:

Тип и конструкция соединяемого кабеля
Номинальное напряжение кабельной линии
Сечение жил кабеля
Условия эксплуатации (внутренняя или наружная установка)
Способ прокладки кабеля (в земле, в воздухе, в трубах и т.д.)
Требования по герметичности и механической прочности

Для правильного выбора муфты рекомендуется обратиться к каталогам производителей или проконсультироваться со специалистами.

Технология монтажа соединительных кабельных муфт

Процесс монтажа соединительной муфты обычно включает следующие этапы:

Разделка концов соединяемых кабелей
Соединение жил кабеля (с помощью гильз, сварки или пайки)
Восстановление изоляции жил
Установка элементов выравнивания электрического поля
Восстановление экрана кабеля (для экранированных кабелей)
Установка внешней защитной оболочки муфты
Герметизация муфты

Технология монтажа может различаться в зависимости от типа муфты и кабеля. Важно строго соблюдать инструкции производителя для обеспечения качественного и надежного соединения.

Особенности соединительных муфт для различных типов кабелей

Конструкция соединительных муфт зависит от типа соединяемых кабелей:

Муфты для силовых кабелей

Предназначены для кабелей с изоляцией из сшитого полиэтилена, бумажной пропитанной изоляцией и других типов. Обеспечивают надежное соединение токопроводящих жил и восстановление изоляции.

Муфты для контрольных кабелей

Позволяют соединять многожильные кабели с большим количеством жил малого сечения. Обеспечивают индивидуальное соединение и изоляцию каждой жилы.

Муфты для оптоволоконных кабелей

Имеют специальную конструкцию для защиты хрупких оптических волокон. Обеспечивают минимальные потери сигнала в месте соединения.

Требования к качеству и надежности соединительных муфт

Соединительные муфты должны соответствовать ряду важных требований:

Высокая электрическая прочность изоляции
Стойкость к воздействию влаги и агрессивных сред
Механическая прочность и стойкость к деформациям
Широкий диапазон рабочих температур
Длительный срок службы (не менее срока службы кабеля)
Удобство монтажа
Соответствие требованиям пожарной безопасности

Качественные муфты производятся из современных материалов и проходят строгий контроль на всех этапах производства.

Экономическая эффективность применения кабельных муфт

Использование соединительных муфт позволяет существенно сократить затраты на монтаж и эксплуатацию кабельных линий:

Снижение расхода кабеля за счет соединения коротких отрезков
Уменьшение времени и трудозатрат на монтаж
Сокращение количества соединений при прокладке длинных линий
Снижение потерь при передаче электроэнергии
Уменьшение затрат на ремонт и обслуживание

При правильном выборе и монтаже муфты окупаются за счет увеличения надежности и срока службы кабельных линий.

Новые технологии в производстве соединительных муфт

Современные производители постоянно совершенствуют конструкцию и технологию изготовления соединительных муфт. Основные тенденции:

Применение новых изоляционных материалов с улучшенными характеристиками
Разработка конструкций, не требующих специального инструмента для монтажа
Создание универсальных муфт, подходящих для различных типов кабелей
Внедрение технологий контроля качества монтажа муфт
Разработка муфт с встроенной системой мониторинга состояния

Новые технологии позволяют повысить надежность соединений и упростить процесс монтажа муфт.
