Что такое концевые кабельные муфты. Для чего они используются. Какие бывают виды концевых муфт. Как выбрать подходящую концевую муфту. На что обратить внимание при монтаже концевых муфт.
Что такое концевые кабельные муфты и для чего они нужны
Концевые кабельные муфты — это специальные изделия, предназначенные для оконцевания силовых кабелей. Они выполняют несколько важных функций:
- Обеспечивают электрическую изоляцию жил кабеля
- Защищают кабель от проникновения влаги и других внешних воздействий
- Позволяют подключать кабель к электрооборудованию
- Распределяют электрическое поле на конце кабеля
Без использования концевых муфт подключение силовых кабелей было бы невозможно. Они обеспечивают надежность и долговечность кабельных линий.
Основные виды концевых кабельных муфт
Существует несколько основных видов концевых муфт для силовых кабелей:
1. Термоусаживаемые концевые муфты
Это наиболее распространенный тип муфт. Они состоят из термоусаживаемых трубок и манжет, которые усаживаются при нагреве. Основные преимущества:
- Простота монтажа
- Высокая надежность
- Универсальность применения
2. Эпоксидные концевые муфты
Изготавливаются методом заливки эпоксидного компаунда в специальную форму. Отличаются:
- Высокой механической прочностью
- Стойкостью к агрессивным средам
- Длительным сроком службы
3. Концевые муфты холодной усадки
Монтируются без применения нагрева. Преимущества:
- Возможность монтажа при отрицательных температурах
- Не требуют специального инструмента
- Быстрота установки
Как выбрать подходящую концевую муфту
При выборе концевой муфты необходимо учитывать следующие параметры:
- Тип кабеля (с бумажной или пластмассовой изоляцией)
- Количество жил кабеля
- Сечение жил
- Рабочее напряжение кабеля
- Условия эксплуатации (внутренняя или наружная установка)
Правильно подобранная концевая муфта обеспечит надежную работу кабельной линии на протяжении всего срока службы.
Особенности монтажа концевых кабельных муфт
Монтаж концевых муфт — ответственная операция, от качества которой зависит надежность всей кабельной линии. При монтаже необходимо соблюдать следующие требования:
- Тщательно очистить и обезжирить кабель перед монтажом
- Строго соблюдать технологию разделки кабеля
- Использовать только качественные материалы и компоненты
- Следить за равномерным прогревом при усадке термоусаживаемых элементов
- Обеспечить надежное соединение заземляющих проводников
Качественно смонтированная концевая муфта прослужит весь срок эксплуатации кабельной линии без необходимости обслуживания или ремонта.
Преимущества современных концевых муфт
Современные технологии позволили значительно улучшить характеристики концевых кабельных муфт:
- Повышенная надежность и длительный срок службы
- Улучшенные изоляционные свойства
- Стойкость к воздействию окружающей среды
- Простота и удобство монтажа
- Универсальность применения
Это позволяет существенно повысить надежность и долговечность кабельных линий при одновременном снижении затрат на их монтаж и обслуживание.
Распространенные ошибки при выборе и монтаже концевых муфт
При работе с концевыми муфтами часто допускаются следующие ошибки:
- Неправильный выбор типа муфты для конкретного кабеля
- Несоблюдение технологии разделки кабеля
- Использование некачественных или поврежденных компонентов
- Неравномерный прогрев при усадке термоусаживаемых элементов
- Недостаточная герметизация места ввода кабеля в муфту
Избежать этих ошибок поможет тщательное соблюдение инструкций производителя и привлечение квалифицированного персонала для монтажа.
Перспективы развития технологий концевых муфт
Развитие технологий не стоит на месте, и в будущем можно ожидать появления новых типов концевых муфт с улучшенными характеристиками:
- Использование новых композитных материалов с улучшенными свойствами
- Внедрение «умных» муфт с возможностью мониторинга состояния
- Разработка технологий быстрого монтажа без специального инструмента
- Создание универсальных муфт для разных типов кабелей
- Повышение экологичности используемых материалов
Эти инновации позволят еще больше повысить надежность и удобство эксплуатации кабельных линий.
Концевые кабельные муфты 4КВНТп-1
- Предназначены для оконцевания 4-х жильных кабелей:
- с бумажной маслопропитанной или пластмассовой изоляцией
- с броней или без брони
- на напряжение до 1кВ
- Соответствует требованиям ГОСТ 13781.0-86
- Типы монтируемых кабелей: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв, (А)СКл
- Комплект универсален и может быть использован для монтажа муфты как внутренней, так и наружной установки
- Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
- Монтаж узла заземления осуществляется комбинированным способом. Базовая комплектация включает в себя пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке. Крепеж на бронелентах осуществляется методом пайки
- При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
- Пружина постоянного давления обеспечивает быстрый и надежный монтаж провода заземления на металлической оболочке. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»
- Термоплавкий клей, нанесенный на внутренние поверхности поясной манжеты, перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
- Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
- Высокое качество комплектующих и используемых композиционных материалов
- Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
- Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
- Гарантийный срок хранения 5 лет
- Гарантийный срок эксплуатации 5 лет
- Срок службы 30 лет
| SKU | товарные позиции | Тип муфты | Технология монтажа | Рабочее напряжение, до (кВ) | Сечение жил, мм² | Количество жил в кабеле | Изоляция кабеля | Тип установки | Тип кабеля |
|---|---|---|---|---|---|---|---|---|---|
| 57888 | 4КВНТп-1-25/50 (КВТ) | Концевая | термоусаживаемая | 1 | 25/ 35/ 50 | 4 | Бумажно маслопропитанная | Внутренняя и наружная | без брони/ с броней |
| 57890 | 4КВНТп-1-70/120 (КВТ) | Концевая | термоусаживаемая | 1 | 70/ 95/ 120 | 4 | Бумажно маслопропитанная | Внутренняя и наружная | без брони/ с броней |
| 57892 | 4КВНТп-1-150/240 (КВТ) | Концевая | термоусаживаемая | 1 | 150/ 185/ 240 | 4 | Бумажно маслопропитанная | Внутренняя и наружная | без брони/ с броней |
| 57889 | 4КВНТп-1-25/50 (Б) (КВТ) | Концевая | термоусаживаемая | 1 | 25/ 35/ 50 | 4 | Бумажно маслопропитанная | Внутренняя и наружная | без брони/ с броней |
| 57891 | 4КВНТп-1-70/120 (Б) (КВТ) | Концевая | термоусаживаемая | 1 | 70/ 95/ 120 | 4 | Бумажно маслопропитанная | Внутренняя и наружная | без брони/ с броней |
| 57893 | 4КВНТп-1-150/240 (Б) (КВТ) | Концевая | термоусаживаемая | 1 | 150/ 185/ 240 | 4 | Бумажно маслопропитанная | Внутренняя и наружная | без брони/ с броней |
6
КВТ Термоусаживаемые кабельные муфты
разделение муфт внутренней и наружной установкиВопрос
Почему концевые муфты КВТ на напряжение 1 кВ не разделяются на внутреннюю и наружную установку?
Ответ
Все дело в явлении трекинга. Трекинг – это процесс образования проводящих угольных дорожек на поверхности внешний изоляции высоковольтных муфт, вследствие совместного воздействия электрического напряжения, влажности и загрязнений. Таким образом, чем значительнее воздействие вышеуказанных факторов, тем выше риск выхода из строя концевой муфты. Вот почему принято разделять муфты от 10 кВ и выше на концевые муфты внутренней и муфты наружной установки. И дополнительно применять меры к усилению трекингостойкости изоляции в муфтах наружной установки. Как показывают исследования, явление трекинга в концевых муфтах наружной установки начинает проявляться уже при напряжении 3 кВ. Таким образом, в муфтах до 1 кВ деление по месту установки становиться не нужным. Из-за отсутствия необходимости определения, какая же муфта нужна, внутренняя или наружная, использования единой концевой муфты на напряжение до 1 кВ становиться наиболее удобной и практичной.
отличие концевой муфты и концевой заделкиВопрос
Чем отличается концевая муфта от концевой заделки?
Ответ
Ничем, это одно и то же. Бывает, что концевые муфты называют еще концевыми заделками. Часто при заказе муфт монтажники используют данное сленговое название.
использование 10 кВ муфтыВопрос
Можно ли использовать 10 кВ муфты для кабеля с бумажной маслопропитанной изоляцией на кабель изоляцией из сшитого полиэтилена?
Ответ
Нет, нельзя. Поскольку значительные конструктивные различия этих двух кабелей не позволяют использовать одни и те же комплектующие, а различная система выравнивания электрического поля, экранирования, восстановления изоляции кабеля и системы заземления делают инсталляцию муфты на один вид кабеля совершенно невозможным на кабель другого вида изоляции.
разделение на бумагу и сшитый полиэтиленВопрос
Почему в 10 кВ муфтах есть разделение на бумагу и сшитый полиэтилен, а в муфтах до 1 кВ такого разделения нет?
Ответ
Разделение в 10 кВ муфтах на муфты для кабеля с бумажной маслопропитанной изоляцией и муфты для кабеля с изоляцией из сшитого полиэтилена обусловлено кардинальными отличием конструктивных особенностей этих двух кабелей. Что, в том числе, серьезно влияет как на размеры кабеля, так и на систему экранирования. Что в свою очередь вынуждает использовать различные принципы и технологии изолирования, экранирования, выравнивания электрического поля, заземления и восстановления всех слоев кабеля для каждого вида изоляции кабеля. Тогда как в кабеле напряжением до 1 кВ конструктивные особенности минимальны, а основное различие состоим только в используемом материале. Поэтому одна и та же муфта на напряжение 1 кВ может быть смонтирована как на кабеле с бумажной, с ПВХ изоляцией, а так же с изоляцией из сшитого полиэтилена.
наконечники и гильзы под опрессовку в муфтах «КВТ»Вопрос
Можно ли использовать наконечники и гильзы под опрессовку в муфтах «КВТ»?
Ответ
Можно. Все муфты «КВТ» изначально разрабатывались с учетом возможности выбора различных технологий соединения или оконцевания жил. С помощью болтовых наконечником и соединителей, либо наконечниками и гильзами под опрессовку. Завод «КВТ» гарантирует полную совместимость своих кабельных муфт с любыми наконечниками и соединительными гильзами существующего размерного ряда, технологии установки и материала жилы выпускаемой линейки «КВТ».
комплектация муфт «КВТ»Вопрос
Почему у «КВТ» нет муфты с комплектацией наконечниками и соединителями под опрессовку?
Ответ
При такой комплектации теряется принцип сокращения номенклатуры муфт за счет диапазонности (одна муфта может применяться сразу на несколько сечений кабеля) и универсальности к материалу токоведущей жилы (алюминиевая или медная). Муфты «КВТ» имеют комплектацию либо с болтовыми наконечниками или соединителями, диапазон сечений которых совпадает с диапазоном муфт, а так же имеющих возможность установки, как на медные, так и на алюминиевые жилы, либо комплектацию без каких-либо наконечников и соединителей. В последнем случае выбор метода соединения либо оконцевания жил предоставляется непосредственно монтажнику.
выбор муфты холодной усадки или термоусаживаемойВопрос
Какую муфту выбрать, холодной усадки или термоусаживаемую?
Ответ
Все зависит от конкретного места установки муфты и условий дальнейшей эксплуатации. Там где невозможно, по причинам безопасности, использовать открытое пламя или, вообще, любой нагревательный прибор достаточный для усадки термоусаживаемой муфты без использования муфты холодной усадки не обойтись. В свою очередь, если присутствуют особые требования к герметичности, то как нельзя лучше в таком случае подойдет термоусаживаемая муфта. Ну и, конечно же, нельзя не сказать про самое главное отличие этих двух технологий применяемых в кабельных муфтах – это цена. Муфты холодной усадки ощутимо выше в цене по сравнению с термоусаживаемыми муфтами. Поэтому, какую муфту выбрать, каждый должен определить для себя сам, учитывая вышеуказанные доводы.
выбор муфты заливной или холодной усадкиВопрос
В каких случаях можно использовать заливные муфты и муфты холодной усадки?
Ответ
Заливные муфты и муфты холодной усадки используются в основном в тех случаях, когда необходимо соблюсти меры безопасности по отношению к использованию открытого пламени или, вообще, нагревания. К примеру, при необходимости установки муфты во взрывоопасных местах. Также, муфты, основанные на таких технологиях, могут быть применены для гибкого кабеля с резиновой изоляцией.
водостойкий фломастерВопрос
Посоветуйте модель водостойкого фломастера для нанесения информации на кабельную бирку У-136. Спиртовой маркер легко стирается при монтаже бирки на кабель.
Ответ
Маркировочные фломастеры.
Модель: ФМ. Предназначен для нанесения надписей на пластиковые и металлические бирки. Цвет надписи черный, ширина линии 0.75 мм, с мягким пулевидным наконечником. Перманентные чернила на водной основе без запаха, неагрессивные, свето- и водостойкие. Идеально подходит для следующих поверхностей: пластик, металл, пленки, керамика, кафель, стекло, картон
Вопрос
Какая концевая и соединительная муфта подойдет для кабеля ЦСБШнг(А)-LS 3х185-6? Что делать, если кабель трех жильный, а перчатка четырех. Как можно технологично изолировать четвертый палец?
Ответ
Для кабеля ЦСБШнг(А)-LS-3х185-6 из ассортимента КВТ подходят муфты:
— концевая 3КВТп-10-150/240(Б) внутренней установки или 3КНТп-10-150/240(Б) наружной установки;
— соединительная 3СТп-10-150/240(Б).
Но обращаю ваше внимание, что муфты 3КВ(Н)Тп-10 и 3СТп-10 не обладают свойствами негорючести, и если к кабельной линии по проекту предъявляются требования повышенной пожаробезопасности, применять их нельзя.
Муфты 4ПКТпнг-LS и 4ПСТнг-LS, о которых вы вероятно думали, спрашивая про 4-х жильную перчатку, предназначены для установки на кабель с пластмассовой изоляцией на напряжение до 1 кВ. А ваш кабель ЦСБШнг(А)-LS-3х185-6 – кабель с бумажной изоляцией на напряжение 6 кВ. Таким образом, применение муфт 4ПКТпнг-LS и 4ПСТнг-LS недопустимо.
← Концевые муфты до 1кВ с наконечниками ССД
Кабельные муфты широко используются в электротехнике для соединения кабелей, создания единой линии или подведения к различным электрическим установкам, станциям, линиям связи или электропередачи, а также для оконцевания. Кабельные муфты универсальны, обеспечивают соединения хорошей изоляцией и сопротивлению любым факторам внешней среды. Концевые термоусаживаемые муфты применяются на напряжение от 1 кВ до 35 кВ.
Самый популярный вид кабельных муфт сегодня – термоусаживаемые муфты, они полностью состоят из термоусаживающих материалов и отличаются способностью к усадке по форме и размера кабеля под воздействием нагревания. У таких муфт целый ряд преимуществ таких как: компактность, универсальность, быстрота и легкость в монтаже, прочность, хорошие изоляционные свойства. На внутренней поверхности таких муфт предусмотрено специальное покрытие из термоплавких материалов, которое при нагревании плавится, заполняя пустоты и обеспечивая очень хорошую герметичность.
Особенности и виды концевых муфт
Концевая муфта предназначена для присоединения силового кабеля к электрическим линиям, электроустановкам (наружным или внутренним) и для защиты изоляции до точки присоединения. При помощи концевых муфт можно осуществлять оконцевание кабелей с разной изоляцией и напряжением до 35кВ. Такие муфты можно использовать в очень широком температурном диапазоне и на участках с очень высокой влажностью воздуха.
Конструкционно концевые муфты достаточно сильно различаются между собой в зависимости от применения – концевые муфты бывают внешней и внутренней установки (КНТп и КВТп), а также различия зависят от особенностей кабеля, таких как напряжение, изоляционный материал, сечение и количество жил.
В устройстве концевых муфт используются различные материалы, обеспечивающие высокую прочность, эластичность, герметичность длительный срок эксплуатации муфт, таких как термоплавкое клеевое покрытие с внутренней стороны, термоусаживающие трубки для жил кабеля, клейкая мастика для дополнительной герметизации или защищающая трекингостойкая трубка.
Концевые муфты бывают разных типов с разным применением:
• Внутренние, делятся на: КВТп (для кабелей с бумажно-масляной изоляцией), ПКВТп (для кабелей с изоляцией из пластика),КВЭл(муфта с эпоксидным корпусом для кабелей с тремя жилами)и КВР(муфта в виде перчатки).
• Внешние делятся на: КНТп (муфта для трехжильных кабелей в общей полиэтиленовой оболочке), КНЭ (муфта, состоящая из корпуса и эпоксидных изоляторов, предназначена для изделий с бумажной изоляцией).
Выбрать муфты кабельные концевые высокого качества можно в интернет -магазине «Связьстрой деталь». При необходимости можно получить профессиональную консультацию для правильного выбора муфты, а также по всем интересующим вопросам.
Обеспечим выгодные цены на данные муфты . Пишите [email protected]3КВТп (КНТп) -1 , 4КВТп (КНТп) -1 с наконечниками и без Применение: Муфты кабельные концевые внутренней и наружной установки 4КВТп (КНТп)-1 и 3КВТп (КНТп)-1 предназначены для оконцевания 4-х и 3-х жильных силовых кабелей с бумажной маслопропитанной и пластмассовой изоляциями с броней или без брони на напряжение до 1 кВ. Технические показатели:Муфты кабельные концевые внутренней и наружной установки для 4-х и 3-х жильных кабелей с бумажной маслопропитанной и пластмассовой изоляцией с броней или без брони на напряжение до 1 кВ.
Базовая комплектация муфты: Типы:
Муфты кабельные концевые внутренней и наружной установки 4КВТп (КНТп)-1 и 3КВТп (КНТп)-1 предназначены для оконцевания 4-х и 3-х жильных силовых кабелей с бумажной маслопропитанной и пластмассовой изоляциями с броней или без брони на напряжение до 1 кВ. Кабельные муфты 4КВТп (КНТп)-1, 3КВТп (КНТп)-1 могут комплектоваться наконечниками под опрессовку или болтовыми наконечниками по согласованию с заказчиком. Монтаж данных муфт может быть осуществлен для следующих основных типов кабеля: ААБЛ, ААШв, АСБ, АВБбШв, АВВГ, АПвВГ, ВБбШв, ВВГ, NYM, ПвВГ и их аналогов. Описание конструкции концевой муфты: На разделанные жилы кабеля поверх жильной изоляции устанавливаются изолирующие трубки черного цвета. Материал трубок обладает стойкостью к ультрафиолетовому излучению солнца и погодным условиям. Для кабелей с броней используется комбинированная система заземления. Базовая комплектация включает в себя роликовую пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке. Крепеж на бронелентах кабеля осуществляется методом пайки. Для сглаживания узла заземления используется высокоадгезивный герметик-заполнитель белого цвета. Полная герметизация стволовой части муфты достигается установкой поясной манжеты, перекрывающей узел заземления и заходящей на защитный покров кабеля. Корень разделки кабеля герметизируется изолирующей перчаткой. На внутренней поверхности пальцев и корпуса перчатки нанесен термоплавкий клей. После монтажа наконечников узлы «жила-наконечник» герметизируются концевыми изолирующими манжетами черного цвета с нанесенным слоем термоплавкого клея. Для идентификации фаз используются цветные маркировочные трубки.

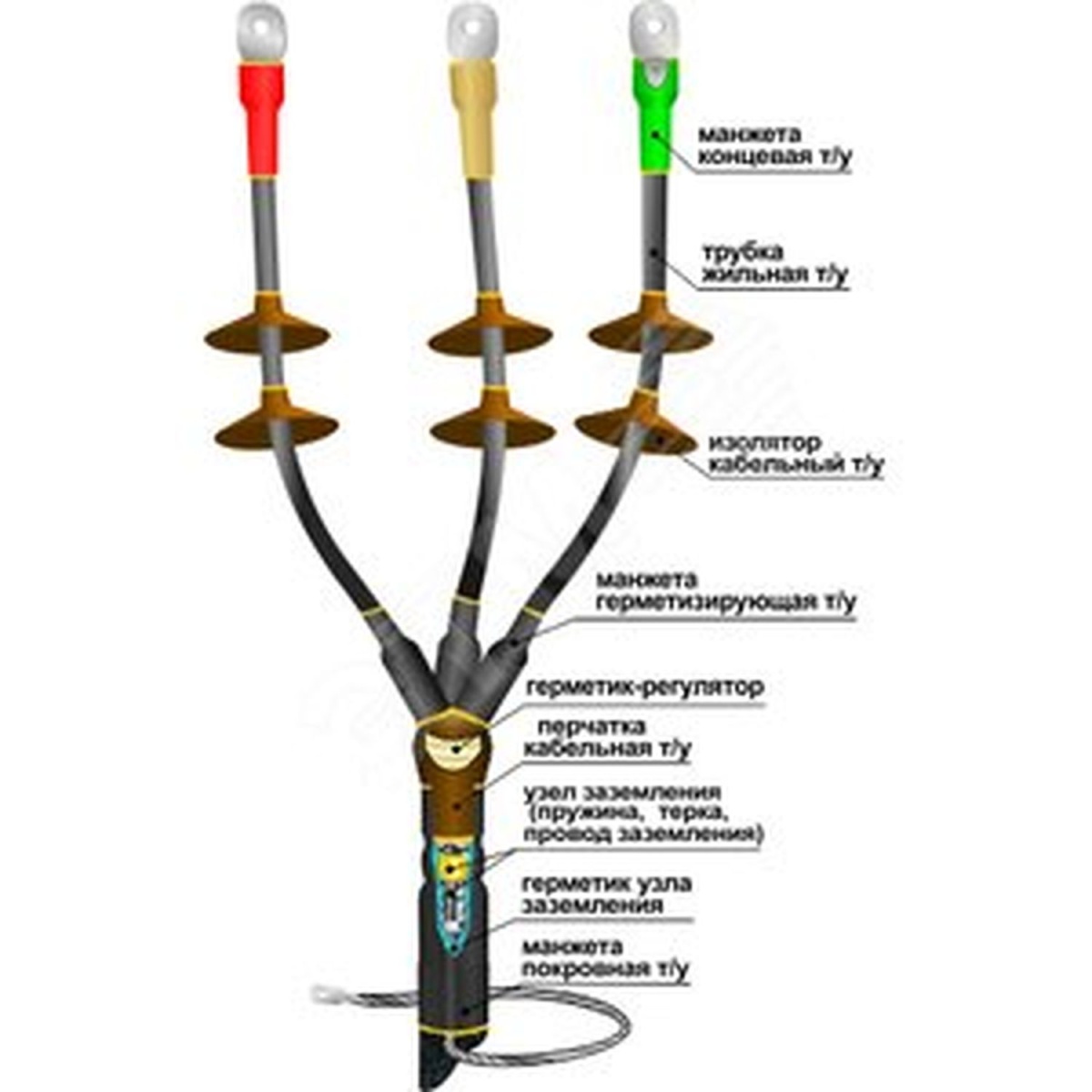

Муфты кабельные концевые 3КВТп-10, 3КНТп-10Производственное описание:Концевые термоусаживаемые муфты Муфты кабельные концевые 3КВТп-10, 3КНТп-10 внутренней и наружной установки для 3-х жильных кабелей с бумажной маслопропитанной изоляцией на напряжение 6 и 10 кВ Применение:Концевые муфты внутренней установки 3 КВТп-10 и наружной установки 3 КНТп-10 предназначены для оконцевания 3-х жильных силовых кабелей с бумажной маслопропитанной изоляцией, с броней или без брони, с общей алюминиевой или свинцовой оболочкой на напряжение 6 и 10 кВ: например, ААБл, АСБ, ААШв, АСШв, СБ и др. Концевые термоусаживаемые муфты
внутренней и наружной установки для 3-х жильных кабелей с бумажной маслопропитанной изоляцией на напряжение 6 и 10 кВ Типы: 3 КВТп-10 — для внутренней установки 3 КНТп-10 — для наружной установки Концевые муфтыМуфты кабельные концевые внутренней установки 3 КВТп-10 и наружной установки 3 КНТп-10 предназначены для оконцевания 3-х жильных силовых кабелей с бумажной маслопропитанной изоляцией, с броней или без брони, с общей алюминиевой или свинцовой оболочкой на напряжение 6 и 10 кВ: например, ААБл, АСБ, ААШв, АСШв, СБ и др. Описание конструкцииНа разделанные жилы кабеля поверх бумажной маслопропитанной изоляции устанавливаются внутренние изолирующие трубки черного цвета. Монтаж узла заземления производится комбинированным методом. Базовая комплектация включает в себя роликовую пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке. Крепеж на бронелентах кабеля осуществляется методом пайки. После монтажа заземляющего провода область узла заземления подматывается высокоадгезивным герметиком заполнителем белого цвета. Полная герметизация стволовой части муфты достигается установкой поясной манжеты с клеевым подслоем. Корень разделки кабеля заполняется желтой маслостойкой мастикой и герметизируется изолирующей антитрекинговой перчаткой. На внутреннюю поверхность перчатки нанесен термоплавкий клей. Пальцы перчатки усаживаются на внутренние изолирующие трубки, а корпус — на поясную манжету. Для усиления фазной изоляции и эффективной защиты от воздействия окружающей среды на жилы кабеля дополнительно устанавливаются трекингостойкие трубки кирпично-красного цвета. Муфты наружной установки 3КНТп 10 оснащены антитрекинговыми жильными изоляторами (по два на каждую фазу). После монтажа наконечников узлы «жила наконечник» герметизируются отдельными концевыми антитрекинговыми манжетами с нанесенным слоем термоплавкого клея. Для идентификации фаз используются цветные маркировочные трубки.
1ПКВТ-10, 1ПКНТ-10Производственное описание:Муфты кабельные концевые внутренней и наружной установки на напряжение 10 кВ для одножильных кабелей с изоляцией из сшитого полиэтилена. Конструкция:Материал антитрекинговой трубки внешней изоляции не поддерживает горение, устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно-климатическим условиям. Применение:Муфты кабельные концевые предназначены для оконцевания одножильных кабелей с изоляцией из сшитого полиэтилена на напряжение 10 кВ. Технические показатели:Муфты кабельные концевые внутренней и наружной установки на напряжение 10 кВ для одножильных кабелей с изоляцией из сшитого полиэтилена. Тип: муфты кабельные концевые 1ПКВТ-10, 1ПКНТ-10
5ПКТп-1, 5 ПКТп(б)-1Производственное описание:Муфты кабельные концевые внутренней и наружной установки на напряжение до 1 кВ для 4-х и 5-ти жильных кабелей с броней и без брони с пластмассовой изоляцией. Конструкция:Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа. Применение:Муфты кабельные концевые предназначены для оконцевания 4-х и 5-ти жильных кабелей с пластмассовой изоляцией без брони (5ПКТп-1, 4ПКТп-1), с броней (5ПКТп(б)-1, 4ПКТп(б)-1), на напряжение до 1 кВ. Технические показатели:
Тип: 4ПКТп-1, 4ПКТп(б)-1, 5ПКТп-1, 5ПКТп(б)-1
Наша компания предлагает широчайший ассортимент кабельных муфт.
| |||||
Концевые термоусаживаемые 5-жильные кабельные муфты для наружной установки
Технические характеристики концевых термоусаживаемых 5-ти жильных муфт для кабелей
| Свойство | Значение |
|---|---|
| Относительное удлинение при разрыве | не менее 300% |
| Радиальная усадка | более 50% |
| Продольная усадка | менее 10% |
| Температура усадки | 110-130°С |
| Температурный диапазон в режиме эксплуатации | от -50 до +55°С |
| Электрическая прочность | не менее 20 кВ/мм |
Концевые термоусаживаемые муфты на напряжение до 1кВ для 5-ти жильных кабелей с пластмассовой изоляцией.
Концевые муфты 5ПКТп-1, 5ПКТп(б)-1
· Предназначены для оконцевания 5-ти жильных кабелей с пластмассовой изоляцией с броней и без брони на напряжение до 1 кВ.
· Типы монтируемых кабелей:
(А)ВВГ, NYM, (А)ПвВГ, (А)ВБбШв, (А)ВБВ, АВВБ, (А)ВВБГ, (А)ПвБбШв, (А)ПвБбШп
· Комплект универсален и может быть использован при монтаже муфты как внутренней, так и наружной установки.
· Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа.
· Для кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовую пружину постоянного давления, используемую для крепежа провода заземления к бронелентам
· При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМБП», соответствующий выбранной муфте.
· Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям.
· Комплект муфты универсален и позволяет использовать как наконечники под опрессовку, так и болтовые наконечники.
|
Наименование |
диапазон сечений (мм²) |
тип установки |
тип кабеля |
болт. в компл. |
|
|---|---|---|---|---|---|
|
5ПКТп-1-16/25 КВТ |
16-25 |
внутр. +наружн. |
без брони |
нет |
|
|
5ПКТп-1-25/50 КВТ |
25-50 |
внутр. +наружн. |
без брони |
нет |
|
|
5ПКТп-1-70/120 КВТ |
70-120 |
внутр. +наружн. |
без брони |
нет |
|
|
5ПКТп-1-150/240 КВТ |
150-240 |
внутр. +наружн. |
без брони |
нет |
|
|
5ПКТп-1-16/25(Б) КВТ |
16-25 |
внутр. +наружн. |
без брони |
есть |
|
|
5ПКТп-1-25/50(Б) КВТ |
25-50 |
внутр. +наружн. |
без брони |
есть |
|
|
5ПКТп-1-70/120(Б) КВТ |
70-120 |
внутр. +наружн. |
без брони |
есть |
|
|
5ПКТп-1-150/240(Б) КВТ |
150-240 |
внутр. +наружн. |
без брони |
есть |
|
|
5ПКТп(б)-1-16/25 КВТ |
16-25 |
внутр. +наружн. |
с броней |
нет |
|
|
5ПКТп(б)-1-25/50 КВТ |
25-50 |
внутр. +наружн. |
с броней |
нет |
|
|
5ПКТп(б)-1-70/120 КВТ |
70-120 |
внутр. +наружн. |
с броней |
нет |
|
|
5ПКТп(б)-1-150/240 КВТ |
150-240 |
внутр. +наружн. |
с броней |
нет |
|
|
5ПКТп(б)-1-16/25(Б) КВТ |
16-25 |
внутр. +наружн. |
с броней |
есть |
|
|
5ПКТп(б)-1-25/50(Б) КВТ |
25-50 |
внутр. +наружн. |
с броней |
есть |
|
|
5ПКТп(б)-1-70/120(Б) КВТ |
70-120 |
внутр. +наружн. |
с броней |
есть |
|
|
5ПКТп(б)-1-150/240(Б) КВТ |
150-240 |
внутр. +наружн. |
с броней |
есть |
|
Концевые муфты POLT (Raychem)
Выберите категорию:
Все Климатическое оборудование » Сплит-системы » Фанкойлы » Чиллеры » Канальные увлажнители воздуха » Теплообменники » Нагреватели воздуха » Тепловые завесы » Хладагенты и масла »» Фреон/хладон »» Холодильные масла » Чистящие средства для кондиционеров » Медные трубы и фитинги Компрессоры для кондиционеров » Роторные компрессоры » Спиральные компрессоры » Поршневые компрессоры Вентиляционное оборудование » Вентиляторы »» Rosenberg »» Systemair »» Ostberg »» Delika »» 3Dvent » Воздуховоды и фасонные изделия » Воздушные и канальные фильтры »» Панельные фильтры »» Карманные фильтры »» Кассетные фильтры »» НЕРА-фильтры »» Компактные фильтры W-тип »» Канальные фильтры » Фильтрующие материалы » Фильтровальные ткани » Приводные ремни ContiTech » Изоляционные материалы »» Техническая изоляция »» Теплоизоляция с готовым защитным покрытием »» Оболочки для покрытия теплоизоляции »» Звуко/шумо/виброизоляция »» Необходимые аксессуары и комплектующие Светотехническое оборудование » Лампы »» Лампы светодиодные »» Лампы галогенные »» Лампы металлогалогенные »» Лампы люминесцентные »» Лампы ртутные, натриевые »» Лампы специального назначения » Светильники »» Светильники офисные »» Светильники уличные »» Светильники промышленные »» Светильники аварийные »» Светильники взрывозащищенные »» Светильники для ЖКХ » Прожекторы »» Прожекторы судовые и для нефтедобычи »» Прожекторы светодиодные »» Прожекторы металлогалогенные и натриевые »» Прожекторы галогенные »» Прожекторы люминесцентные »» Прожекторы ртутные » Светодиодная подсветка » Металлические опоры освещения »» Силовые опоры освещения »» Несиловые опоры освещения »» Опоры контактной сети »» Прожекторные мачты »» Кронштейны Электротехническое оборудование » Кабель »» Кабель силовой »»» Кабель силовой с ПВХ изоляцией »»» Кабель силовой с ПВХ изоляцией бронированный »»» Кабель силовой с бумажной изоляцией »»» Кабель силовой с изоляцией из сшитого полиэтилена »»» Кабель силовой гибкий в резиновой изоляции »»» Кабель силовой с изоляцией и оболочкой из полимеров (-HF) »» Кабель для сигнализации и блокировки »» Кабель передачи данных »»» Оптический кабель для прокладки в кабельную канализацию »»» Оптический кабель для прокладки в грунт »»» Оптический кабель для прокладки внутри зданий »»» Оптический кабель подвесной самонесущий »»» Оптический кабель с тросом »»» Кабель UTP »»» Кабель FTP »»» Кабель STP »»» Кабель коаксиальный »» Кабель связи »»» Кабель местной связи »»» Кабель телефонный »»» Кабель симметричный высокочастотный и низкочастотный »» Кабель контрольный »» Кабель управления »» Кабель универсальный »» Кабель лифтовой »» Кабель нефтепогружной »» Кабель судовой »» Кабель для систем пожарной сигнализации » Провод »» Провод соединительный »» Провод установочный »» Провод связи »» Провод изолированный, неизолированный »» Провод для геофизических работ »» Провод обмоточный »» Провод термостойкий,термоэлектродный, прогревочный »» Провод водопогружной »» Провод авиационный »» Провод для подвижного состава » Кабельные муфты »» Кабельные муфты КВТ »»» Концевые кабельные муфты КВТ »»» Соединительные кабельные муфты КВТ »» Кабельные муфты Нева-Транс »»» Концевые кабельные муфты Нева-Транс »»» Соединительные кабельные муфты Нева-Транс »» Кабельные муфты Термофит »»» Концевые кабельные муфты Термофит »»» Соединительные кабельные муфты Термофит »» Кабельные муфты Raychem »»» Концевые кабельные муфты TYCO Raychem »»»» Концевые муфты GUST (Raychem) »»»» Концевые муфты POLT (Raychem) »»»» Концевые муфты EPKT (Raychem) »»»» Концевые муфты EMKT (Raychem) »»»» Концевые муфты TFTI (Raychem) »»»» Концевые муфты TFTO (Raychem) »»» Соединительные кабельные муфты TYCO Raychem »»»» Соединительные муфты POLJ (Raychem) »»»» Соединительные муфты GUSJ (Raychem) »»»» Соединительные муфты BV (Raychem) »»»» Ответвительные муфты BAV (Raychem) »»»» Ответвительные муфты BMHM (Raychem) »»»» Соединительные муфты EMKJ (Raychem) »»»» Соединительные муфты SMOE (Raychem) »»»» Ответвительные муфты EPKB (Raychem) »»»» Переходные муфты TRAJ (Raychem) »»»» Соединительные муфты RayGel (Raychem) »»»» Соединительные муфты GelBox (Raychem) »»»» Соединительные муфты GelWrap (Raychem) »» Кабельные концевые муфты до 1 кВ »» Кабельные концевые муфты на 10 кВ »» Кабельные концевые муфты на 20 кВ »» Кабельные концевые муфты на 35 кВ »» Кабельные соединительные муфты до 1 кВ »» Кабельные соединительные муфты на 10 кВ »» Кабельные соединительные муфты на 20 кВ »» Кабельные соединительные муфты на 35 кВ »» Кабельные концевые муфты до 1 кВ » Кабельные наконечники и соединители » Монтажный инструмент (полный каталог) »» Инструменты КВТ »» Инструменты ИЭК (IEK) »» Инструменты НИЛЕД »» Инструменты ENSTO »» Инструменты ВК »» Инструменты ШТОК »» Инструмент для термоусадки и монтажа кабельных муфт »»» Инструмент для резки кабеля »»» Прессы для опрессовки наконечников и гильз »»» Инструмент для снятия изоляции » Кабельные нагревательные системы » Изделия для прокладки кабеля и электромонтажа » Электроустановочные изделия »» Серии ABB »» Серии Legrand »» Серии Bticino »» Серии Merten »» Серии Unica »» Серии Wessen »» Серии Gira »» Серии Lexel »» Серии Jung »» Серии Powerman »» Серии Viko »» Серии Simon »» Серии Berker » Электроизмерительные приборы »» Мультиметры »» Осциллографы »» Электроизмерительные клещи » ИБП и стабилизаторы напряжения » Частотные преобразователи » Электродвигатели » Устройства плавного пуска и защиты электродвигателей Щитовое оборудование » Щиты и боксы » Корпуса ВРУ » Низковольтные устройства (НКУ) » Модульное оборудование, предохранители »» Автоматические выключатели »» Дифференциальные автоматы »» Устройства защитного отключения УЗО »» Выключатели нагрузки низковольтные »» Разъединители низковольтные »» Контакторы »» Пускатели »» Рубильники »» Реле »» Устройства АВР »» Дополнительные устройства »» Предохранители » Счетчики электроэнергии » Трансформаторы низковольтные » Рубильники Высоковольтное оборудование » Комплектные трансформаторные подстанции (КТП) » Силовые трансформаторы »» Масляные трансформаторы »» Сухие трансформаторы »» Трансформаторы специального назначения »» Автотрансформаторы » Высоковольтное оборудование для подстанций и ЛЭП »» Выключатели нагрузки »» Разъединители »» Высоковольтные предохранители »»» Предохранители ПКТ »»» Предохранители ПКН »»» Предохранители ПКЭ »»» Предохранители ПКЭН »»» Предохранители ПКЖ »»» Контакты высоковольтных предохранителей »»» Патроны высоковольтных предохранителей »» Изоляторы »»» Штыревые изоляторы (изолятор ШФ, ШС, ТФ, ШТИЗ) »»» Опорные линейные изоляторы (изолятор ОЛФ, ОЛСК) »»» Подвесные изоляторы (изолятор ПС) »»» Полимерные подвесные изоляторы (изолятор ЛК) »»» Опорные изоляторы (изолятор ИО, ИОР) »»» Проходные изоляторы (изолятор ИПУ, ИП) »»» Изоляторы для трансформаторных вводов (изолятор ИПТ) »»» Полимерные опорные изоляторы »»» Стержневые изоляторы (изолятор ИОС) »»» Такелажные изоляторы (изолятор ИТ) »»» Крюки для изоляторов ШФ, ШС, ТФ »»» Колпачки для изоляторов ШФ, ШС, ТФ »» Разрядники »»» Разрядники РВС »»» Разрядники РВН »»» Разрядники РДИП, РМК, РДИМ, РДИШ »»» Разрядники РВО » Арматура для СИП и ВЛ »» Арматура НИЛЕД »»» Анкерные зажимы НИЛЕД »»» Анкерные кронштейны и крюки НИЛЕД »»» Ответвительные зажимы НИЛЕД »»» Дистанционные фиксаторы (бандаж) НИЛЕД »»» Изолированные наконечники под опрессовку НИЛЕД »»» Колпачки изолирующие НИЛЕД »»» Комплект промежуточной подвески НИЛЕД »»» Корпус предохранителя НИЛЕД »»» Ограничители перенапряжения НИЛЕД »»» Плашечные зажимы НИЛЕД »»» Поддерживающие зажимы НИЛЕД »»» Предохранители съемные НИЛЕД »»» Соединительные зажимы НИЛЕД »»» Стальная лента, скрепа, бугель НИЛЕД »»» Стяжные хомуты (ремешки) НИЛЕД »»» Устройство для промежуточного крепления проводов ввода в дом НИЛЕД »»» Фасадные крепления НИЛЕД »»» Устройства для закороток и заземлений НИЛЕД »»» Арматура НИЛЕД (NILED) от 6 до 35 кВ »» Арматура МЗВА »»» Анкерные зажимы МЗВА »»» Анкерные кронштейны МЗВА »»» Вязки спиральные МЗВА »»» Зажимы для заземлений МЗВА »»» Колпачки изолирующие МЗВА »»» Комплекты подвески МЗВА »»» Лента крепления, скрепа для ленты МЗВА »»» Наконечники изолированные МЗВА »»» Ограничители перенапряжения LVA МЗВА »»» Ответвительные зажимы МЗВА »»» Поддерживающие зажимы МЗВА »»» Соединительные зажимы МЗВА »»» Соединительные прессуемые гильзы МЗВА »»» Спецболты, шпильки и гайки-рымы МЗВА »»» Стяжные хомуты МЗВА »»» Устройства для закороток и заземлений МЗВА »»» Фасадное крепление МЗВА »»» УЗД устройства защиты от дуги МЗВА »»» УЗПН устройства защиты от перенапряжений МЗВА »» Арматура ВК »»» Анкерные зажимы ВК »»» Анкерные кронштейны ВК »»» Зажимы для наложения заземления ВК »»» Защитные колпачки ВК »»» Изолированные наконечники ВК »»» Комплекты подвески ВК »»» Крюки монтажные ВК »»» Лента, скрепа, бугель ВК »»» Ответвительные зажимы ВК »»» Плашечные зажимы ВК »»» Поддерживающие зажимы ВК »»» Соединительные зажимы ВК »»» Стяжные хомуты ВК »»» Фасадные крепления ВК »»» Устройства для закороток и заземлений ВК »» Арматура ENSTO »»» Аксессуары для деревянных опор ENSTO »»» Анкерные зажимы ENSTO »»» Арматура крепления вдоль опор, фасадов ENSTO »»» Герметичные прокалывающие зажимы ENSTO »»» Защитные устройства ENSTO »»» Изоляторы ENSTO »»» Кабельная наконечники ENSTO »»» Клеммники ENSTO »»» Крюки, болты ENSTO »»» Маркеры, таблички, номера фаз ENSTO »»» Мачтовые рубильники, разъединители ENSTO »»» Ответвительные зажимы ENSTO »»» Плашечные зажимы ENSTO »»» Поддерживающие зажимы ENSTO »»» Прокалывающие зажимы ENSTO »»» Соединительные зажимы ENSTO »»» Спиральные вязки ENSTO »»» Траверсы ENSTO »»» Устройства защиты от птиц ENSTO »»» Шинные зажимы, шины ENSTO »» Арматура КВТ »»» Анкерные зажимы КВТ »»» Анкерные кронштейны КВТ »»» Герметичные изолированные гильзы КВТ »»» Колпачки изолирующие КВТ »»» Комплекты промежуточной подвески КВТ »»» Монтажная лента и скрепы КВТ »»» Набор для заземления КВТ »»» Ответвительные зажимы КВТ »»» Прокалывающие зажимы КВТ »»» Стяжки крепежные усиленные КВТ »»» Фасадные крепления КВТ »» Арматура ЭССП »» Линейная арматура и зажимы »»» Промежуточные звенья ПРТ, ПТМ, ПРР, ПРВ, ПТР »»» Распорки Р, РГ, РГУ, РГИФ »»» Скобы СК, СКТ, СКД »»» Серьги СР, СРС »»» Узлы крепления КГП, КГН, КГ »»» Термопатроны ПАС »»» Ушки У1, У2, УД »»» Аппаратные зажимы А1А, А2А, А4А »»» Аппаратные штыревые зажимы АШМ »»» Заземляющие зажимы ЗПС »»» Разъемные ответвительные зажимы РОА »»» Ремонтные зажимы РАС »»» Зажимы натяжные »»» Плашечные зажимы ПА, ПС »»» Зажимы опорные »»» Поддерживающие зажимы ПГН, ПГУ, ПГ »»» Ответвительные зажимы ОА »»» Соединительные зажимы СОАС, САС, СВС »»» Зажимы петлевые »»» Гасители вибрации ГПГ, ГПГ-А, ГВ, ГВН, ГВП » Металлические опоры ЛЭП » Железобетонные опоры ЛЭП » Металлоконструкции для ЛЭП » Грозотрос »» Грозозащитный трос МЗ ОЖ »» Грозозащитный трос ГТК »» Грозозащитный трос ТК 50, ТК 70 Температурные пирометры
Концевые муфты для силовых кабелей
Оконцеванием кабелей называют присоединение кабеля к нагрузке или другому типу линии передачи электроэнергии, например, к воздушной ЛЭП или к шинопроводу. Для оконцевания кабелей на напряжение 1, 6 и 10 кВ применяется концевые муфты. Широко применяются концевые заделки с эпоксидным компаундом типа КВЭ. Герметизация жил разделанного кабеля в таких заделках осуществляется либо с помощью термоусаживаемых трубок типа КВЭТтт, либо трехслойных трубок из полиэтилена и поливинилхлорида типа КВЭт. Трубки одеваются на изолированные жилы. Основание такой заделки заливается эпоксидным компаундом. Сведения о заделках типа КВЭ приведены в таблице 1.5.
Таблица 1.5 Размеры заделок типа КВЭ
| Тип заделки | Сечение жил трехфазного кабеля, мм2, при напряжении | Основные размеры, мм | |||
| 1 кВ | 6 кВ | 10 кВ | Высота H | Диаметр D | |
| КВЭ-1 | до 50 | до 25 | — | 160 | 80 |
| КВЭ-2 | 70, 95 | 50 | до 35 | 185 | 90 |
| КВЭ-3 | 120, 150 | 70, 95 | 50, 70 | 190 | 100 |
| КВЭ-4 | 185 | 120, 150 | 90, 120 | 195 | 110 |
| КВЭ-5 | 240 | 185 | 150 | 205 | 120 |
| КВЭ-6 | — | 240 | 185, 240 | 225 | 135 |
Концевые муфты типа КЭЭл на напряжения 6 и 10 кВ внутренней установки предназначены для использования в сырых помещениях. Муфты имеют эпоксидные корпуса. Жилы кабеля посредством гильз соединяются с выводными проводами, заключенными в пластмассовые шланги. Размеры муфт: H=350…390 мм; B=230…260 мм. На рисунке изображена концевая эластомерная муфта наружной установки на напряжение 6 кВ с эпоксидным корпусом и эластомерными изоляторами типа ПКНР. Такие муфты используют для оконцевания кабелей с пластмассовой изоляцией.
| Рис. 1.10. Концевая заделка: 1 — наконечник, 2 — пластмассовая трубка, 3 — жила, 4 — оболочка кабеля, 5 — корпус из эпоксидного компаунда, 6 — заземляющий провод. |
Рис. 1.11. Эпоксидная муфта типа КВЭп: 1 — эпоксидный корпус, 2 — медная гильза, 3 — изолирующая подмотка, 4 — герметизирующая подмотка, 5 — компаунд, 6 — выводные концы. |
Рис. 1.12. Эластомерная муфта: 1 — наконечник, 2 — термоусаживающие трубки, 3 — подмотка из ленты ЛЭТСАР ЛП, 4 — изолятор эластомерный, 5 — эпоксидный корпус, 6 — провод заземления. |
Рис. 1.13. Трехфазные концевые муфты наружной установки типа КНЧ (а) и мачтовая типа КМА (б):
1 — металлический корпус, 2 — фарфоровый изолятор, 3 — заземляющий провод.
Для наружной установки и оконцевания кабелей с бумажной изоляцией используются концевые муфты на 6 и 10 кВ с металлическим корпусом и фарфоровыми изоляторами типов КНЧ и КМА, которые изображены на рис. 1.13 а и б.
Для оконцевания кабелей на напряжение 20 и 35 кВ применяются однофазные концевые муфты внутренней установки типа КВЭО и наружной установки с фарфоровыми и эпоксидными изоляторами типа КНО и КНЭО. Наиболее перспективными считают муфты с изоляцией из эластомеров типа ПКНРО.
Для оконцевания маслонаполненный кабелей на напряжения 110 кВ и более применяются муфты открытого типа для установки их вне или внутри помещения и закрытого типа для ввода в трансформатор, или в аппараты высокого напряжения — реакторы, распределительные устройства.
Концевая муфта маслонаполненного кабеля открытого типа состоит из металлической опорной платы, в которой укреплен составной фарфоровый изолятор. Его верхняя часть закрывается крышкой муфты с токовыводящим устройством и верхним экраном. К опорной плате снизу прикрепляется труба хвостовика, переходной патрубок, выравнивающий конус, сильфонный вентиль и т.д.
| Рис. 1.14. Концевая муфта внутренней установки типа КВОЭ-35: 1 — наконечник, 2 — гайка, 3 — крышка, 4 — изолятор, 5 — заливка эпоксидным компаундом, 6 — конус, 7 — экран конуса, 8 — фланец; 9 — подмотка, 10 — провод заземления, 11 — шина. |
Рис. 1.15. Концевая эластомерная муфта наружной установки типа ПКНРО-35: 1 — наконечник, 2 — подмотка из самосклеивающейся ленты, 3 — юбка, 4 — кабель, 5 — выравнивающий конус, 6 — провод заземления. |
Рис. 1.16. Концевая муфта маслонаполненного кабеля низкого давления на 220 кВ: 1 — верхний экран, 2 — токовыводящее устройство, 3 — крышка, 4 — жила кабеля, 5 — изолятор, 6 — съемное соединение, 7 — конденсаторная подмотка, 8 — опорная плита, 9 — труба хвостовика, 10 — выравнивающий конус, 11 — вентиль, 12 — патрубок, 13 — пайка, 14 — изоляция кабеля. |
Внутренняя изоляция концевых муфт открытого типа на напряжения 110 кВ и более содержит экраны, позволяющие регулировать напряженность электрического поля внутри муфты. Кроме того для этой же цели применяются конденсаторные подмотки или конденсаторные элементы.
К закрытым типам муфт относятся кабельные вводы в трансформатор или элегазовые распределительные устройства. В конструктивном отношении ввод в трансформатор состоит из герметичной промежуточной маслонаполненной камеры силового трансформатора, в котором расположены трансформаторный вывод и кабельный ввод, соединенные изолированной токовой перемычкой. Ввод и вывод выполняются на основе полых фарфоровых изоляторов. Сквозь изолятор ввода с соответствующими уплотнениями проходит кабель. Полость изолятора заполняется полиметилсилоксановой жидкостью, а его крышка со съемным соединением — верхним экраном кабельного ввода.
Особенностью и достоинством муфт закрытого типа в сравнении с открытыми являются меньшие габариты, что связано с размещением кабельной муфты в среде масла или высокопрочного в электрическом отношении газа.
На рисунке изображен ввод кабеля на напряжение 110 кВ в силовой трансформатор.
Рис. 1.17. Ввод маслонаполненного кабеля на напряжение 110 кВ в трансформатор:
1 — промежуточная камера трансформатора, 2 — кабельный ввод в трансформатор, 3 — трансформаторный вывод, 4 — изолированная токовая перемычка, 5 — трансформаторное масло, 6 — верхний экран кабельного ввода, 7 — фарфоровый изолятор, 8 — полиметилсилоксановая жидкость, 9 — напрессованная усиленная кабельная разделка, 10 — экранированный выравнивающий конус, 11 — экран и металлические детали с потенциалом, равным потенциалу земли, 12 — маслонаполненный кабель с пластмассовой изоляцией.
Муфты на конце штока | Gagne, Inc.
Если пневматические или гидравлические цилиндры предназначены для приведения в движение салазок машины, всегда следует задавать этот вопрос: если машина отклоняется под нагрузкой или механик по установке или обслуживанию выполняет неидеальную работу по выравниванию, что это будет делать с действия скольжения?
Обычно для цилиндров с вилкой или цапфой ответ — «ничего». Но там, где пространство, требования к установке или длина хода исключают возможность крепления типа вилки, могут возникнуть проблемы.Неточность установки, последующий износ подшипников скольжения или прогиб под действием силы тяжести и рабочих нагрузок могут вызвать сильную боковую нагрузку на шток цилиндра, когда он проходит через сальник. Вероятные результаты:
Муфта на конце штока Gagne предназначена для устранения этой проблемы в источнике путем передачи двухтактной силы цилиндра, снимающей все боковые силы (при обычных условиях). Боковое смещение: Муфта рассчитана на ошибку 1/32 дюйма для меньших размеров и больше — для больших.Угловое смещение: Муфта будет работать свободно даже при смещении на 1 градус.
Многие конструкторы признают эту проблему с четырьмя подшипниками при проектировании и предлагают свое собственное специальное автоматическое регулирующее устройство. Но стоимость «домашнего» продукта будет включать в себя все эти факторы. Затраты за счет купленных муфт:
Все детали в муфтах Gagne изготовлены из стали, и муфты воспринимают при «толчке» полную прочность на сдвиг резьбы штока цилиндра.«Тяговое» усилие фланцевой муфты типа «А» определяется другими компонентами, такими как крепежные болты или резьба штока цилиндра (обычно это во много раз больше силы, которую жидкость может оказывать на поршень). Прочность на растяжение муфт типов «B» и «C» определяется прочностью на сдвиг сверхпрочного стопорного кольца, которая указана в таблице справа.
Размеры резьбы регулярно предлагаются для всех стандартных пневматических и гидроцилиндров в пределах диапазона обычного использования.По запросу будут предоставлены более крупные размеры или специальные отверстия, включая метрическую резьбу и муфты из нержавеющей стали.
Amazon.com: Fiskars Garden 871544-1001 Gilmour Сверхмощные концевые муфты с внутренней резьбой, 5/8 дюйма, черный / золотой: патио, лужайка и сад
Amazon’s Choice выделяет высоко оцененные продукты по хорошей цене, доступные для немедленной отправки.
Amazon Выбор для «охватывающего конца шланга»Без залога за импорт и $ 15,22 за доставку в Российскую Федерацию Подробности
| Марка | Fiskars |
| Материал | Латунь |
| Цвет | Черное золото |
| Размеры изделия ДхШхВ | 1.25 х 2,88 х 5,5 дюйма |
| Вес предмета | 2,71 унции |
- Убедитесь, что это подходит введя номер вашей модели.
- Цельнометаллическая конструкция с латунными хвостовиками
- Зажимы ударопрочные
- Винты из нержавеющей стали
- Для использования с садовыми шлангами 5/8 дюйма
В чем причина использования муфты с ограниченным концевым зазором?
Муфта — это элемент приводной линии, который в первую очередь служит для передачи мощности от одного вала к другому, тем самым обеспечивая соединение ведущей и ведомой машины.В то же время перекосы валов, например вызванные неточностями сборки, следует компенсировать за счет муфты, создавая минимальные силы реакции.
Различают угловое, радиальное и осевое смещение вала, которое также может происходить одновременно. В зависимости от типа муфты, которую вы выбираете, на динамическое поведение всей приводной линии и, следовательно, машины и ее производственного процесса часто можно влиять, регулируя жесткость муфты на кручение.
Электродвигатели как распространенный привод
Давайте сначала посмотрим на приводную часть: в большинстве случаев здесь используются электродвигатели, которые преобразуют электрическую энергию в механическую. Электродвигатель в основном состоит из неподвижного статора и вращающегося ротора. Последний состоит из вала, который поддерживается в корпусе двигателя, и катушки, намотанной на этот вал.
При подаче напряжения на статор поток тока создает магнитное поле, которое, в свою очередь, вызывает магнитную реакцию катушки в направлении, противоположном магнитной силе.Когда вал поддерживается в направлении вращения, ротор может свободно вращаться — за исключением небольшого механического сопротивления со стороны подшипника — и приводится во вращение. Магнитная сила создает крутящий момент, который действует на вал, и этот крутящий момент определяется мощностью и результирующей скоростью. Крутящий момент воспринимается муфтой и передается на ведомую машину.
Подшипник ротора
Принцип неподвижного подшипника / плавающего подшипника
Давайте теперь посмотрим на ротор: сила реакции, возникающая от всего его веса — i.е. сила, создаваемая валом и катушкой, передается через подшипник вала на корпус двигателя и на фундамент. Подшипники качения чаще всего используются для поддержки вала. Только при высокой мощности двигателя часто используются другие подшипники, такие как подшипники скольжения. Выбор подшипника влияет на расположение ротора в осевом направлении. В роликовых подшипниках предпочтительно применяется принцип неподвижного подшипника-плавающего подшипника, то есть вал аксиально расположен на неподвижном подшипнике в корпусе.
Расчетная программа MDESIGN компании TEDATA GmbH, Бохум, Германия. Более подробная информация под номером
Валы двигателя на подшипниках скольжения
В отличие от этого вал двигателя, опирающийся на подшипники скольжения, допускает большее осевое перемещение, что связано с конструкцией подшипников. Далее мы говорим только об электродвигателях, которые оснащены подшипниками скольжения, но не имеют дополнительного упорного подшипника.
В этой конфигурации роторы могут перемещаться в осевом направлении на несколько миллиметров.Катушка намотана таким образом, что в центре двигателя сумма всех генерируемых магнитных сил действует исключительно в направлении вращения и тем самым способствует нарастанию максимального крутящего момента.
Поскольку ротор имеет большую свободу перемещения в осевом направлении, приводная линия должна быть выровнена так, чтобы ротор оставался в своем магнитном центре. Правильный способ выравнивания вала обозначается меткой между валом и корпусом неподвижного двигателя.
Ограниченное конечное поплавок
Для ограничения концевого смещения или концевого люфта необходим неподвижный подшипник другого вала, который будет устанавливать вал ротора в осевом направлении.Неподвижный подшипник расположен на противоположной стороне привода — на неприводной стороне: это может быть, например, подшипник вала шестерни в коробке передач или подшипник вала мощного компрессора.
Как упоминалось в начале, стандартная муфта позволяет компенсировать осевое смещение двух валов. Однако эта особенность муфты препятствует тому, чтобы вал ротора, поддерживаемый подшипниками скольжения, был правильно выровнен с указанными значениями. Следовательно, необходимо использовать муфту с ограниченным концевым зазором.
Редукторная муфта с ограниченным концом RINGFEDER®
Как следует из этого наименования, предусмотрен определенный концевой поплавок в осевом направлении. Свобода движения, которая помогает компенсировать угловые и / или радиальные смещения вала, не ограничивается при использовании поплавковой муфты с ограниченным концом.
Чтобы ответить на первоначальный вопрос:
Для двигателей с подшипниками скольжения всегда следует использовать муфты с ограниченным торцевым поплавком, чтобы магнитный центр ротора мог быть совмещен с неподвижным подшипником, расположенным напротив муфты, и чтобы ротор оставался в своем магнитном центре во время ускорения и замедления за рулем машины.В противном случае в осевом направлении возникли бы нежелательные магнитные силы, которые могут отрицательно повлиять на рабочие характеристики.
Чтобы узнать больше о наших муфтах серии RINGFEDER® TNZ, посетите наш веб-сайт или отправьте нам контактный запрос.
Гибкие резиновые муфты и заглушки
Гибкие резиновые муфты и заглушки
• Ленты из нержавеющей стали
• Долговечная резина для всех трубопроводов Schedule 40
• Утверждено UPC
• Имеется на складе размеров 1-1 / 4 «- 6», как обычных, так и уменьшающихся
РАЗМЕРЫ
| Часть # | Размер | D | E | F | G | H |
|---|---|---|---|---|---|---|
| 4560706 | 1-1 / 2 х 1-1 / 4 | 1.63 | 2,12 | 1,94 | 2,43 | 3,50 |
| 4560807 | 2 х 1-1 / 2 | 1,84 | 2,34 | 2,41 | 2,87 | 3,50 |
| 4561007 | 3 х 1-1 / 2 | 1.91 | 2,49 | 3,35 | 3,97 | 4,00 |
| 4561008 | 3 х 2 | 2,38 | 2,94 | 3,52 | 4,20 | 4,00 |
| 4561107 | 4 х 1-1 / 2 | 1.91 | 2,50 | 4,40 | 5,05 | 4,00 |
| 4561108 | 4 х 2 | 2,35 | 3,00 | 4,40 | 5,02 | 4,00 |
| 4561110 | 4 х 3 | 3.52 | 4,31 | 4,46 | 5,17 | 4,00 |
| 4561311 | 6 х 4 | 4,46 | 5,21 | 6,61 | 7,39 | 5,75 |
РАЗМЕРЫ
| Часть # | Размер | A | B | C |
|---|---|---|---|---|
| 4560606 | 1-1 / 4 | 1.63 | 2,09 | 3,50 |
| 4560707 | 1-1 / 2 | 1,94 | 2,43 | 3,50 |
| 4560808 | 2 | 2,41 | 2,90 | 3.50 |
| 4561010 | 3 | 2,99 | 4,25 | 4,00 |
| 4561111 | 4 | 4,58 | 5,22 | 4,00 |
| 4561212 | 5 | 5.52 | 6,16 | 4,00 |
| 4561313 | 6 | 6,60 | 7,32 | 6,00 |
РАЗМЕРЫ
| Часть # | Размер | Диаметр | H Высота |
|---|---|---|---|
| 456007C | 1-1 / 2 « | 1-1 / 2 « | 1.15 |
| 456008C | 2 « | 2 « | 1,26 |
| 456010C | 3 « | 3 « | 1,37 |
| 456011C | 4 « | 4 « | 1.63 |
A Краткая статья о соединении в качестве трубной арматуры
Трубная муфта , , используемая в трубопроводе или водопроводе, представляет собой очень короткий отрезок трубы или трубки с раструбной или внутренней трубной резьбой на одном или обоих концах, позволяющий соединять вместе две трубы или трубки одинакового или разных размеров. Муфты — это фитинги, которые помогают удлинить или ограничить участки трубопровода.Эти фитинги также используются для изменения размера трубы. Его также используют для ремонта сломанной или протекающей трубы.
Для большинства трубопроводов требуется соединить или отрезать несколько отрезков трубы, чтобы облегчить изменение направления и пересечение препятствий. Это требует довольно быстрого способа соединения секций труб с сохранением целостности труб в процессе. Муфта для труб — это фитинг, используемый для соединения двух или более труб таким образом, чтобы между ними сохранялась непрерывность.
Корпус трубной муфты обычно изготавливается из того же или аналогичного материала, что и трубы, которые она соединяет. Они могут быть жесткими или гибкими в зависимости от величины движения, которому подвергается труба, а также могут быть постоянными или съемными. Трубная муфта может быть увеличена или уменьшена по внутреннему диаметру для соединения труб разных размеров, иметь Т-образную или крестообразную форму для соединения более двух труб или наклонена под углом для образования изгибов. Муфты для труб могут также включать периферийные элементы или оборудование, такие как смотровые отверстия, расходомеры или клапаны.
Категории трубных муфт
Муфты в составе трубопроводной арматуры можно разделить на две основные категории.
- Постоянная муфта
- Съемная муфта
Постоянная муфта
Постоянные трубные муфты обычно используют пайку или пайку в случае стальных или медных труб или клея в случае труб из ПВХ. Эти неразъемные соединения, при правильной установке, обеспечивают отличные характеристики жесткости и герметичности, когда в будущем не предвидится никаких изменений в трубопроводе.
Муфта съемная
Съемные муфты для труб чаще всего имеют резьбовую конструкцию, что позволяет их навинчивать на соединяемые трубы. Самым простым из них является сечение основной трубы, немного превышающее длину соединяемых труб, и нарезание внутренней резьбы. Концы труб также имеют резьбу, а муфту просто заклеивают пенькой или уплотнительной лентой и навинчивают на обе трубы.
Типы трубных муфт
- Полная муфта
- Полумуфта
- Муфта переходная
- Муфта компрессионная
- Муфта скольжения / Ремонтная муфта
Муфта полная
Full Coupling используется для соединения труб малого диаметра.Он используется для соединения трубы с трубой или трубы с обжимкой или ниппелем. Он может быть как с резьбой, так и с муфтой.
Полноразмерная муфта , приварная муфтой , используется для соединения труб с гладким концом с малым проходным отверстием, когда согласно спецификации трубы требуется сварка муфтой. Полнопроходная резьбовая муфта используется для соединения труб малого диаметра с резьбовыми концами. Если два конца муфты различны (например, один с резьбой BSP и один с резьбой NPT), то его обычно называют адаптером .
Полумуфта
Полумуфтаиспользуется для ответвления труб малого диаметра от резервуара или трубы большого диаметра.Он может быть резьбовым или гнездовым. Он имеет гнездо или конец резьбы только с одной стороны.
Полумуфта , приваренная раструбом, может быть приварена непосредственно к трубе с большим внутренним диаметром для создания ответвления. Он используется для снятия ответвления трубы с малым отверстием от трубы с большим диаметром, где требуется, чтобы труба выполнялась сваркой муфтой с малым диаметром отверстия. Резьбовая полумуфта имеет только один конец резьбы, а другой конец муфты должен быть концом для сварки встык либо с гладким концом, либо со скосом.
Муфта переходная
Переходная муфта предназначена для соединения труб разного диаметра. Редукционная муфта имеет резьбу двух разных размеров с каждой стороны. Переходные муфты обычно используются там, где небольшие технологические питающие линии объединяются в большие цепи питания или когда устанавливаются фитинги малого диаметра. Переходные муфты обычно имеют простой ступенчатый профиль и навинчиваются на два отрезка трубы так же, как и стандартное соединение труб. Конструкции сварных переходных муфт аналогичны резьбовым, но не имеют резьбы.
Муфта компрессионная
Компрессионная муфта соединяет две идеально выровненные трубы, в которых коническая муфта с прорезями помещается поверх стыка, а два фланца натягиваются на муфту так, что они автоматически центрируют трубы и обеспечивают достаточное контактное давление.
Муфта скольжения / Ремонтная муфта
Муфта скольжения (иногда также называемая ремонтной муфтой ) включает две трубы, одна из которых выдвигается из другой трубы на разную длину.Скользящая муфта намеренно сделана без какого-либо внутреннего упора, чтобы ее можно было вставить на место в труднодоступных местах, например, при ремонте трубы, имеющей небольшую утечку из-за коррозии или разрыва при замерзании, или которую пришлось временно разрезать для некоторых причина. Поскольку упор выравнивания отсутствует, установщик должен тщательно измерить окончательное положение скользящей муфты, чтобы убедиться, что она расположена правильно.
Муфты вращающихся валов (ссылка в Википедии)
Муфта — это устройство, используемое для соединения двух валов вместе на их концах с целью передачи энергии, при этом допуская некоторую степень несовпадения или концевого перемещения, или и то, и другое.Муфты в составе соединения вращающихся валов могут быть следующих типов.
- Муфта жесткая
- Гибкая муфта
Эта статья была деликатно ограничена для соединения в объеме трубопроводной арматуры. Муфты для соединения вращающихся валов будут рассматриваться отдельно.
Теперь ваша очередь вносить вклад
Что вы думаете об этой статье — информативной или требует доработки? Какие еще типы трубных муфт обычно используются в трубопроводной промышленности? У вас возникли вопросы или вопросы о соединении труб? Поделитесь своими отзывами и опытом в поле для комментариев ниже, чтобы сделать эту статью более содержательной.
база технических знаний для всех профессионалов в области технологических трубопроводов во всем мире…
Сверхмощные и универсальные концевые муфты для труб
Профессионально и профессионально завершите свои сантехнические проекты с помощью. Концевые муфты , предлагаемые на Alibaba.com, подходят для трубопроводов различных размеров и форм. Независимо от того, используется ли он в линиях подачи питьевой воды или в системах отопления, расширение.Концевые муфты прочные и стабильные, они отлично справятся с вашей работой. Обязательно просматривайте невероятное. Муфты на концах труб , производимые мировыми гигантами сантехнической промышленности, для создания надежных сантехнических решений.
The. Концевые муфты , изготовленные из сверхпрочных материалов, таких как нержавеющая сталь, медь, ПВХ, латунь и черный цвет, призваны сделать ваши водопроводные системы более надежными и эффективными. Выберите из огромного выбора. Концевые муфты , в том числе нажимные фитинги, резьбовые, гибкие, щетки, штуцеры, тройники, обжимные, муфты, колена, редукторы и многое другое. Файл. Концевые муфты просты в установке, обслуживании, прочны и гибки.
Alibaba.com предлагает товары высокого качества. Концевые муфты различных длин и размеров, от коротких 5-футовых частей до 500-футовых рулонов. Находить. Концевые муфты с повышенной химической стойкостью и способностью выдерживать высокие температуры, идеально подходят для холодной и горячей воды, промышленной перекачки жидкостей и сточных вод.Файл. Концевые муфты могут быть присоединены химическим способом, с резьбой, сваркой или механическим соединением для создания герметичных соединений.
Вы - домашний мастер или профессионал, стремящийся к эффективному выполнению своих сантехнических проектов? В магазине Alibaba.com вы найдете широкий ассортимент товаров для тяжелых условий эксплуатации. Муфты концевые и предложения для оптовых продаж. Откройте для себя оцинкованные изделия различных размеров, специально созданные для различных целей, в том числе для монтажа коллекторов насосов с внутренним диаметром и бытовых трубопроводов.
Фитинги и муфты для спринклерных труб: типы и применение
Фитинги с канавками упрощают спуск спринклерных труб даже при работе с резьбовыми или фланцевыми системами
Фитинги с пазами упрощают процесс соединения труб на протяжении более 100 лет. Не все фитинги для спринклерных труб имеют паз — сварные, фланцевые и клеевые соединения тоже возможны, — но сегодня они используются в системах противопожарной защиты и во многих других отраслях промышленности. Они предлагают значительную экономию времени, сокращая часы установки и , а также затраты на осмотр и обслуживание.
Прочтите, чтобы узнать о:
Вы также можете перейти к нашему сокращенному списку покупок фитингов — все в наличии и готовые к отправке — включая муфты, колпачки, колена и различные тройники.
Фитинги с рифлеными канавками практически ничего не могут поделать, но их разнообразие может сбивать с толку.
Давайте немного упростим мир фитингов с канавками. Грубо говоря, это фитинги для спринклерных труб:
- Муфты, , которые соединяют два объекта вместе (включая трубы, клапаны и любые другие устройства с рифлеными концами).
- Прочие фитинги или аксессуары , которые подключаются к системе трубопроводов — обычно с помощью муфт — и либо изменяют направление потоков воды, либо меняют размеры или типы труб, либо действуют как выпускное отверстие, либо останавливают движение воды.
Фитинги с пазами для спринклерных труб и водопровода имеют размер, соответствующий присоединяемым к ним трубам — обычно от 2 до 12 дюймов в диаметре. . Для применений, связанных с особенно большими трубами (такими как водопровод или нефтепровод), производители могут предложить гораздо более крупные муфты, некоторые из которых превышают 6 футов в диаметре.
Фитинги для спринклерных труб с клеммными переходниками используются там, где заканчивается участок трубы . Например, Т-образный фитинг может иметь один конец с резьбой, предназначенный для работы в качестве выпускного отверстия — часто один, ведущий к клапану или пожарному спринклерному устройству. Резьбовые переходники 1/2 «и 3/4» с национальной трубной резьбой (NPT) часто подключаются к спринклерным головкам , а концы с резьбой 1 « могут подсоединяться к ниппелям или сливным клапанам.
Кроме того, на сливных крышках (и некоторых других фитингах) иногда упоминаются слова концентрический, или эксцентрический. Эти слова описывают размещение выпускного отверстия : слив на концентрических колпачках находится в центре (очень похоже на «яблочко»), в то время как эксцентриковые колпачки размещают отверстие не по центру. Необходимость эксцентрикового или концентрического колпачка зависит от ориентации трубы. Для труб, которые проходят вертикально, можно использовать любой тип крышки, но для горизонтальных труб следует использовать эксцентриковый слив с пробкой или сливным клапаном, расположенным внизу. , чтобы гарантировать, что вся вода может стекать из трубы.
Эксцентриковые заглушки обеспечивают более эффективный дренаж горизонтальных труб.
Муфты — гибкие и жесткие — удерживают спринклерные трубы вместе даже в тяжелых условиях
Почти каждый раз, когда труба с канавками меняет направление и / или высоту, а иногда даже, когда это не происходит, вы обнаружите муфты с канавками. Эти фитинги для спринклерных труб обычно соединяют две трубы или фитинги одинакового диаметра: 4-дюймовые трубы подключаются к 4-дюймовым клапанам, 2-дюймовые колена — к 2-дюймовым трубам и т. Д. Эти фитинги обычно доступны в диаметрах до 12 дюймов. Некоторые производители предлагают гораздо более крупные модели для труб высотой более четырех футов.
В мире трубопроводов трудно придумать что-либо, к чему фитинги с канавками не могут подключиться . Производители предлагают муфты с фланцевыми концами и с канавками — и даже муфты со встроенными переходниками, которые позволяют монтажникам соединять две близкорасположенные трубы разных размеров. Эти переходные муфты имеют большое значение: в то время как традиционные методы редукции требуют двух муфт (по одной для каждого размера трубы) и фитинга, установленного между ними, редукторы муфтового типа обеспечивают те же преимущества в гораздо более ограниченном пространстве.
Тусклая полоса 1-1 / 2 ”на этой жесткой муфте с канавками указывает на совместимый размер трубы фитинга, а отметки“ cULus ”и“ FM ”указывают на его пригодность в спринклерных системах пожаротушения.
Но есть различия даже между стандартными муфтами одинакового размера, и одним из самых важных является сейсмическая готовность муфты. Жесткие муфты удерживают трубы вместе почти как сварной шов, образуя прямые плотные соединения. Гибкие муфты помогают спринклерным системам пожаротушения выдерживать землетрясения, создавая соединения, которые изгибаются при вибрации здания.Хотя жесткие типы гораздо более распространены, ведущие нормы пожарной безопасности могут требовать использования гибких муфт в некоторых зданиях, подверженных сильной вибрации. Чтобы узнать больше об этих требованиях, ознакомьтесь с нашей серией статей о сейсмическом проектировании и противопожарных спринклерных системах.
Просмотрите наш список покупок муфт с пазами и других фитингов для спринклерных труб.
Заглушки, простейшие фитинги для спринклерных труб, не просто закрывают открытые концы труб
В сочетании с правой муфтой стандартная крышка закрывает открытый конец трубы или фитинга.Хотя они довольно просты, каждый используемый колпачок должен быть:
- Рассчитано на давление, с которым сталкивается система
- Соответствующий размер, чтобы соответствовать соседней арматуре
- Посажено правильно, метки смотрят наружу, стяжные болты полностью затянуты
Подобные отметки обычно выходят наружу при правильной установке торцевой крышки. А в некоторых даже есть текст, который гласит «ЭТА СТОРОНА» на противоположной стороне.
Конец трубы может стать удобным местом для проверки или слива системы.По этой причине многие производители фитингов с пазами предлагают специальные сливные колпачки с резьбовым отверстием. Как упоминалось ранее, ориентация трубы определяет, какие типы заглушек можно использовать:
- Эксцентриковые колпачки со смещенным от центра сливным отверстием должны использоваться с горизонтальными трубами
- Концентрические заглушки с центрированным сливом могут использоваться с вертикальными трубами
Эти отверстия могут подключаться к сливному клапану или резьбовой пробке, но результат один и тот же: специалисты по техническому обслуживанию и руководители предприятия имеют удобный доступ к небольшому выходному отверстию на конце линии.
Просмотрите наш список покупок муфт с пазами и других фитингов для спринклерных труб.
Для выбора колена требуется правильный радиус и угол поворота
Углы локтей различаются, но большинство из них предлагает либо четверть оборота (локти под углом 90 градусов), либо восьмой поворот (локти под углом 45 градусов). Существуют также меньшие типы поворота с шестнадцатым и тридцать вторым поворотом (22-1 / 2 и 11-1 / 4 градуса).
Некоторые из этих фитингов спринклерных труб обеспечивают минимальное вращение, в то время как другие изгибаются по дуге немного большего размера.Обычно колено с «коротким радиусом» на 90 градусов поворачивается вокруг радиуса, равного номинальному диаметру трубы.
Если, например, вы соединили четыре двухдюймовых коротких локтя в круг, центр этого круга будет на расстоянии 2 дюйма от центра каждого локтя. Для колен с большим радиусом это расстояние в 1,5 раза превышает номинальный диаметр трубы, поэтому центр окружности, образованной четырьмя 2-дюймовыми коленами, находится на расстоянии 3 дюйма от центра каждого колена.
Для колена с коротким радиусом диаметр трубы (B) примерно такой же, как расстояние от середины трубы до центра воображаемой окружности (A). Отводы с большим радиусом увеличивают длину размера «A» в 1,5 раза по сравнению с размером B, а иногда и в два раза.
Выбор между коротким и длинным отводом может сводиться к стоимости и удобству: если все, что имеет значение, — это поворот на 90-, 45- или меньший градус, отводы с коротким радиусом обычно предлагают более низкие затраты. Колена с коротким радиусом также делают возможной установку там, где пространство ограничено. Но более крутые повороты приведут к более медленному потоку и более низкому давлению, чем большие.Там, где имеет значение максимальное давление и скорость потока, отводы с большим радиусом обеспечивают лучшую производительность.
Просмотрите наш список покупок муфт с пазами и других фитингов для спринклерных труб.
Механические и стандартные тройники могут ускорить установку фитингов спринклерных труб при тщательном выборе
Тройникивместе с другой фурнитурой, такой как крестовины и крестовины, отправляют единый поток воды в двух или даже трех направлениях. Крестовина и косяк — вот и все — с помощью правильного ряда труб и муфт вода может быть доставлена в несколько мест.Тройники играют аналогичную роль, но с одной дополнительной особенностью: некоторые имеют резьбовые выходы, которые могут подключаться непосредственно к пожарным спринклерным оросителям (или резьбовым ниппелям спринклера), выступая в качестве «оконечных» фитингов.
Еще вопрос , как тройник соединяется с трубами. Как и крестовины и крестовины, стандартные тройники могут быть установлены в линию, используя муфту в каждом отверстии для соединения с соседними трубами и фитингами. Но производители также предлагают механические тройники , которые крепятся без каких-либо дополнительных муфт.Каждый расположен на отверстии, просверленном на стороне трубы, направляя воду к трубам с пазами, резьбовым ниппелям, головкам пожарных спринклерных систем, клапанам или другим выходным отверстиям. Механические тройники могут быть закреплены U-образным болтом — устройством, которое обычно используется с трубами меньшего размера — или могут соединяться, как муфты с пазами, путем обертывания вокруг трубы, служащей входным отверстием.
Стандартный тройник с рифлением. Обратите внимание, как требуется муфта на каждом входе и выходе — неудобство устраняется с помощью механических тройников. Источник: Fire Engineering
. Быстро установите на стройплощадку фитинги для спринклерных труб с пазамиМы собрали краткое изложение нашего каталога фитингов для труб с пазами и рассказов о том, как каждый фитинг может упростить установку спринклерной системы.Хотя нет двух одинаковых работ, это надежная линейка продуктов, которая помогает подрядчикам плавно переходить между трубами разных размеров и типов — даже при поворотах под острыми углами или установке в ограниченном пространстве.
Вопросы? Позвоните нам по телефону +1 (888) 361-6662, напишите по электронной почте [адрес электронной почты защищен] или просмотрите наш полный список продуктов с рифлением.
Фитинги и муфты для спринклерных систем с пазами
Рифленые торцевые и сливные колпачки |
|
| Муфты с пазами |
|
Колено с пазом |
|
Стандартные тройники с пазами |
|
Рифленые механические тройники |
|
Этот блог изначально был размещен по адресу QRFS.ком / блог . Если эта статья вам помогла, посетите нас по адресу Facebook.com/QuickResponseFireSupply или в Twitter @QuickResponseFS .
Материалы, представленные на сайтах «Мысли о пожаре» и QRFS.com, включая весь текст, изображения, графику и другую информацию, представлены только в рекламных и информационных целях. Каждое обстоятельство имеет свой уникальный профиль риска и требует индивидуальной оценки. Содержание этого веб-сайта никоим образом не исключает необходимости в оценке и совете специалиста по безопасности жизнедеятельности, услуги которого следует использовать во всех ситуациях.Кроме того, всегда консультируйтесь со специалистом, например, инженером по безопасности жизнедеятельности, подрядчиком или местным органом власти, имеющим юрисдикцию (AHJ; начальник пожарной охраны или другое государственное должностное лицо), прежде чем вносить какие-либо изменения в вашу систему противопожарной защиты или безопасности жизни.
