Мультиметр dt 838 как пользоваться. Как пользоваться мультиметром DT 838: подробная инструкция для начинающих

Как правильно измерять напряжение мультиметром DT 838. Как проверять силу тока и сопротивление с помощью DT 838. Какие дополнительные функции есть у мультиметра DT 838 и как ими пользоваться. На что обратить внимание при работе с DT 838.

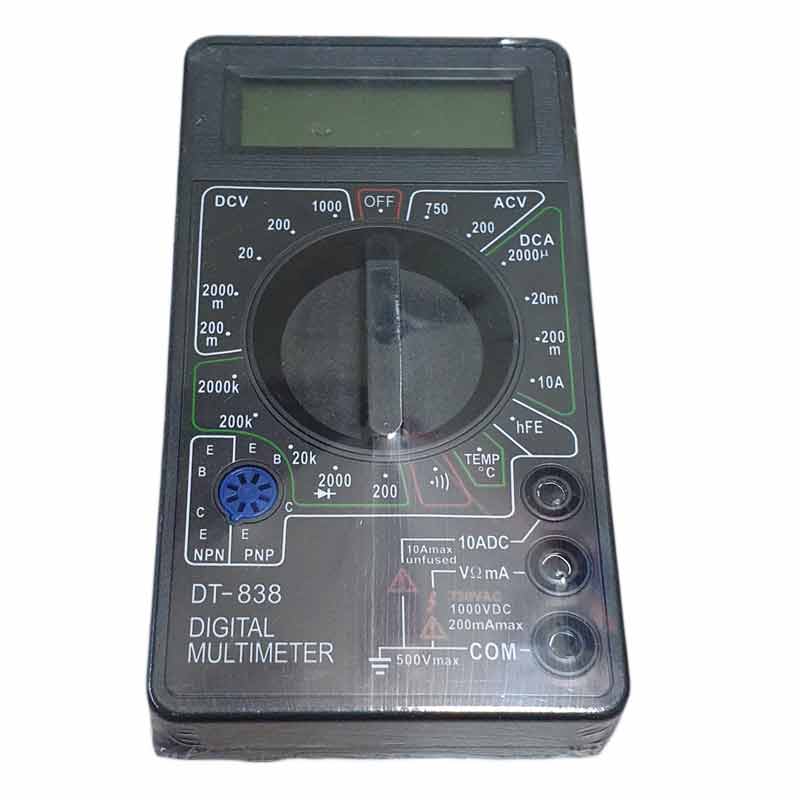

Основные функции и возможности мультиметра DT 838

Мультиметр DT 838 — это многофункциональный измерительный прибор, который позволяет измерять различные электрические параметры. Основные возможности этой модели:

• Измерение постоянного и переменного напряжения
• Измерение силы постоянного тока
• Измерение сопротивления
• Проверка диодов
• Прозвонка электрических цепей
• Измерение температуры (с помощью термопары)
• Измерение коэффициента усиления транзисторов

Благодаря этому набору функций DT 838 подходит как для бытового использования, так и для работы начинающих радиолюбителей и электриков. Давайте разберемся, как правильно пользоваться основными режимами этого мультиметра.

Как измерять напряжение мультиметром DT 838

Измерение напряжения — одна из самых востребованных функций мультиметра. DT 838 позволяет измерять как постоянное, так и переменное напряжение. Как это сделать правильно?

Измерение постоянного напряжения

Для измерения постоянного напряжения выполните следующие действия:

1. Установите поворотный переключатель в сектор DCV (постоянное напряжение).
2. Выберите диапазон измерения. Если напряжение неизвестно, начните с максимального (1000В).
3. Подключите черный щуп к гнезду COM, а красный — к гнезду V/Ω.
4. Прикоснитесь щупами к точкам измерения, соблюдая полярность.
5. Считайте показания с дисплея.

Измерение переменного напряжения

Процедура аналогична, но переключатель нужно установить в сектор ACV (переменное напряжение). Максимальный диапазон — 750В.

При измерении напряжения в сети 220В будьте предельно осторожны! Используйте качественные изолированные щупы и не касайтесь оголенных частей.

Измерение силы тока мультиметром DT 838

DT 838 позволяет измерять силу постоянного тока до 10А. Как это сделать?

1. Установите переключатель в сектор DCA (постоянный ток).
2. Выберите нужный диапазон (2000μA, 20mA, 200mA или 10A).
3. Для измерения до 200mA подключите красный щуп к гнезду mA. Для измерения до 10А — к гнезду 10A.
4. Разомкните цепь и подключите мультиметр последовательно.
5. Считайте показания с дисплея.

Важно помнить: при измерении тока мультиметр включается в разрыв цепи последовательно, а не параллельно!

Как измерять сопротивление с помощью DT 838

Измерение сопротивления — еще одна базовая функция мультиметра. Для ее использования:

1. Установите переключатель в сектор Ω (сопротивление).
2. Выберите диапазон измерения.
3. Подключите щупы к измеряемому элементу.
4. Считайте показания.

Перед измерением сопротивления обязательно отключите питание от исследуемой схемы!

Дополнительные функции мультиметра DT 838

Прозвонка цепей

Для прозвонки цепей:

1. Установите переключатель в положение со значком звонка.
2. Подключите щупы к проверяемому участку цепи.
3. Если сопротивление меньше 30 Ом, раздастся звуковой сигнал.

Проверка диодов

Чтобы проверить диод:

1. Установите переключатель в положение со значком диода.
2. Подключите красный щуп к аноду, а черный — к катоду диода.
3. Для исправного диода показания будут в пределах 0.5-0.8В.

Измерение температуры

DT 838 позволяет измерять температуру с помощью термопары:

1. Установите переключатель в положение TEMP.
2. Подключите термопару к мультиметру.
3. Прикоснитесь термопарой к объекту измерения.
4. Считайте показания температуры с дисплея.

На что обратить внимание при работе с DT 838

Хотя DT 838 — надежный и простой в использовании прибор, при работе с ним стоит учитывать несколько важных моментов:

• Всегда начинайте измерения с максимального диапазона, если величина неизвестна.
• Перед измерением сопротивления или прозвонкой цепи обязательно отключайте питание.
• Будьте осторожны при измерении напряжения в сети 220В.
• Не пытайтесь измерять напряжение выше 1000В постоянного или 750В переменного тока.
• При измерении тока не превышайте предел в 10А и время измерения 10 секунд.
• Периодически проверяйте батарею питания и меняйте ее при необходимости.

Преимущества и недостатки мультиметра DT 838

Подводя итог, выделим основные плюсы и минусы этой модели мультиметра:

Преимущества:

• Широкий набор функций
• Простота использования
• Наличие звуковой прозвонки
• Возможность измерения температуры
• Доступная цена

Недостатки:

• Отсутствие автоматического выбора диапазона
• Невысокая точность измерений по сравнению с профессиональными моделями
• Низкое качество комплектных щупов

Несмотря на некоторые недостатки, мультиметр DT 838 остается отличным выбором для начинающих пользователей и бытового применения. Он позволяет выполнять все базовые измерения и при этом доступен по цене.

Часто задаваемые вопросы о мультиметре DT 838

Как проверить батарейку мультиметром DT 838?

Чтобы проверить заряд батарейки:

1. Установите переключатель в режим измерения постоянного напряжения (DCV).
2. Выберите диапазон, соответствующий номинальному напряжению батарейки.
3. Подключите щупы к контактам батарейки, соблюдая полярность.
4. Сравните показания с номинальным напряжением. Если оно значительно ниже, батарейку пора менять.

Можно ли измерять емкость конденсаторов мультиметром DT 838?

К сожалению, модель DT 838 не имеет функции измерения емкости. Для этого понадобится более продвинутый мультиметр или специальный измеритель емкости.

Как определить неисправность мультиметра DT 838?

Основные признаки неисправности мультиметра:

• Отсутствие показаний на дисплее
• Нестабильные или явно неверные показания
• Отсутствие реакции на изменение положения переключателя
• Неработающая звуковая прозвонка

Если вы заметили эти признаки, проверьте батарею питания. Если замена батареи не помогла, обратитесь в сервисный центр.

AVR-STM-C++: Как пользоваться мультиметром DT-838

Многие начинающие электронщики, да и просто купившие мультиметр автолюбители, часто задаются вопросом как же пользоваться этим измерительным прибором. Иногда при покупке в комплекте нету инструкции. Либо же человек раньше пользовался стрелочным тестером и не знает как пользоваться цифровым мультиметром.
Я хочу немножко прояснить вопрос как пользоваться одним из самых популярных и недорогих мультиметров — dt838. Из всей серии dt83X этот выделяеться наличием возможности измерения температуры с помощью термопары. Поэтому, при покупке в комплекте, помимо щупов, так же идет и термопара. На фото ниже можно посмотреть, что входит в комплект.

Что ж, начнем с самого верхнего положения селектора (селектор — это крутилка, с помощью которой вы выбираете режим измерения). Тут все просто — надпись OFF означает, что мультиметр выключен.

Крутим ручку селектора на одно деление вправо, попадаем на режим измерения переменного напряжения. Он подписан ACV, в этом положении мы можем измерить напряжение максимум до 750 вольт. Можно замерить, сколько вольт в розетке, например. Щупы при этом ставим следующим образом: черный пихаем в самый нижний разъем мультиметра, который подписан COM — это «земля», или минус при постоянном напряжении. Красный щуп в отверстие, расположенное рядом. На фото ниже показано положение щупов в мультиметре — в таком положении следует выполнять все измерения, кроме одного, до него мы скоро доберемся. Итак, щупы в мультиметр вставили, вторые концы щупов смело суем в розетку и смотрим на дисплей — там вы увидите показатели напряжения.

Следующее положение селектора в зоне ACV — до 200 вольт, отличается большей избирательностью, точность измерения повышается до десятичного знака после запятой. Но больше 200 вольт измерять нельзя — мультиметр выйдет из строя.

Следуящая зона DCA — это режим измерения постоянного тока. Первое положение позволяет измерять постоянный ток с точностью до микроампера, но при максимальном токе до 2 миллиампер. В быту используется очень редко.
Следующее положение — 20m, позволяет измерять ток максимум до 20-ти миллиампер, с точностью до десятков микроампер, использую для замера потребления микросхем и прочих малопотребляющих деталей.

Следующее — 200m, как вы уже догадались, можно замерять ток до 200 миллиампер.
10A — вот на этом положении остановимся подробнее. В этом положении можно замерять ток до 10-ти ампер, вот только положение щупов надо поменять. Если этого не сделать и померять сколько потребляет тока жесткий диск компьютера, например, то мультиметр сгорит. Щупы ставим так, как на фото ниже.

Следующее положение hFE служит для измерения hFE биполярных транзисторов. Что такое hFE — это коэффициент усиления по току, показывает во сколько раз ток коллектора транзистора больше тока базы. Для замера hFE предусмотрено посадочное место для транзисторов PNP и NPN проводимости, удобно для транзисторов в корпусе TO-92 — синее круглое гнездо внизу слева. Тут важно не просто сориентировать правильно выводы транзистора, но и достать ножками до контактных площадок, которые расположены довольно глубоко.

Эта глубина создает некоторые неудобства для проверки выпаянных транзисторов, если ножки короткие — приходится допаивать кусочки проводов. То же самое и для транзисторов, которые не в корпусе TO-92 — TO-220 или smd.
Использую в основном для подбора комплиментарных пар.

Теперь добрались до режима измерения температуры, подписанного TEMP. Для измерения температуры служит термопара, её следует подключить вместо щупов. Сразу же увидите температуру окружающего воздуха.

Для того, чтоб померять температуру какого-то предмета, термопару следует плотно к нему прижать. Давайте интереса ради измерим температуру жала паяльника. Включаем паяльник, ждем, пока нагреется, после чего прижимаем термопару к жалу и смотрим показатели на дисплее. Видим, что температура жала 343 градуса.

Следующий режим — это прозвонка. Снимаем термопару, ставим на место щупы, черный в нижний разъем, красный в средний. Если коснемся щупами друг друга, проще говоря замкнем цепь, мультиметр запищит, подавая сигнал о том, что между щупами есть контакт.

Очень удобно для отслеживания на платах шин или для поиска обрывов в проводах.

Дальше идет режим измерения сопротивления. Тут сектор разделен на несколько диапазонов, каждый отличается избирательностью и максимальным измеряемым сопротивлением. Помимо измерения сопротивления тут есть режим проверки диодов, который совмещен с режимом измерения сопротивления до 2 килоОм. Отличается этот режим тем, что в этом режиме на щупы подается ток 1.2 мА напряжением 2.8 вольт. В режиме на 200 Ом при напряжении 2.8 вольта ток немного больше — 2 мА, в остальных режимах напряжение составляет 0.5 вольт при токе 20 мкА — этого недостаточно, чтоб PN-переход диода открылся. Итак, давайте подробней рассмотрим процесс проверки диодов и узнаем, как мультиметром проверить светодиод, например.
В режиме измерения сопротивлений до 2 килоОм или до 200 Ом касаемся красным щупом анода, черным — катода, светодиод при этом должен засветится. Таким же образом с помощью мультиметра можно узнать, где у светодиода анод, а где катод — если не светится, переворачиваем светодиод относительно щупов, засветился — значит на красном щупе анод. Тот же принцип работает и для обычных диодов, только ориентируемся по показаниям дисплея.
В этом же режиме можно мультиметром проверить биполярный транзистор на пробой или на обрыв — проверяем PN-переходы. Как проверить полевой транзистор, можно посмотреть в статье Как мультиметром проверить MOSFET

Добрались до последнего режима, это режим измерения постоянного напряжения, подписан DCV. В этом режиме можно мультиметром померять напряжение аккумуляторной батареи, автомобильной бортовой электросети или же узнать, достаточно ли вольт выдает зарядка для телефона. При всех замерах следует помнить про выбор диапазона измерения дабы сжечь мультиметр. Максимум что можно на него подать — это 1000 вольт постоянного тока. Так же не стоит в этом режиме пытаться замерить напряжения в розетке.

В заключение скажу, что мультиметр не имеет автоматического выключателя, посему после работы следует перевести селектор в положение OFF, дабы батарея не села. Если такое уж случится, и батарея сядет, на дисплее высветится знак батареи — её следует заменить.
Как заменить батарейку на мультиметре? Да очень просто. Питается мультиметр от батареи типа КРОНА, напряжением 9 вольт. Покупаем батарейку, сзади на мультиметре есть один или два винта или шурупа (зависит от производителя), откручиваем их и меняем батарейку.

Вот такая вот получилась инструкция к мультиметру dt 838, изначально задумывалась как коротенькая заметка, описание dt-838. Пользуйтесь, учитесь и следите за тем, в каком режиме и что вы собираетесь измерять, дабы не угробить мультиметр.
Так же при работе с высоким напряжением соблюдайте технику безопасности и постоянно помните, что электрический ток при высоком напряжении имеет дурную привычку убивать.

Как работать с мультиметром dt 838

Тестер — это устройство, которое используется как радиолюбителями, так автоэлектриками. Популярной моделью среди них является мультиметр DT Инструкция по применению прибора содержит все основные сведения для его комфортного использования. Но существуют так называемые OEM поставки, в которых она отсутствует, из-за чего не все его возможности становятся известными пользователю. Мультиметр DT представляет собой цифровое устройство, предназначенное для измерения различных электрических величин. Выпускает его компания Digital Multimeter.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Мультиметр дт 838 как пользоваться видео
• Как пользоваться мультиметром: подробная инструкция для начинающих
• Эксплуатация мультиметра DT- 832: инструкция по применению
• Использование DT 838 мультиметра цифрового, особенности, цена
• Как пользоваться мультиметром
• Как использовать мультиметр – инструкция для чайников

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как прозвонить тестером мультиметром

Мультиметр дт 838 как пользоваться видео

Малогабаритный мультиметр DT является многофункциональным измерительным прибором. Сегодня он стал самым распространенным устройством для измерения напряжения, сопротивления и силы тока. Прибор одинаково популярен среди профессионалов и радиолюбителей.

Да и для проведения ремонтных работ в домашнем хозяйстве он будет востребован. Этот простой, надежный, удобный в эксплуатации и недорогой цифровой измерительный прибор производится в Китае фирмой S-Line Easter Electronic.

Главным элементом цифрового мультиметра ДТ является интегральный аналого-цифровой преобразователь напряжения АЦП. Для производства недорогих многофункциональных измерителей был создан преобразователь на микросхеме ICL На его основе выпущен целый ряд удачных приборов серии. Сегодня она является самой повторяемой и многочисленной в мире.

С помощью мультиметра можно проводить практически все измерения электрических величин: от напряжения и сопротивления до проверки транзисторов и диодов.

Высота знаков составляет около 13 мм. Схема измерителя с АЦП собрана на печатной плате. С обратной стороны расположены контактные дорожки, по которым при выборе режимов перемещаются ламели коммутатора. Для подключения прибора к проверяемой схеме имеются щупы.

Эти элементы низкого качества и для точных замеров не годятся. Многие радиолюбители меняют их сразу после покупки прибора. Чтобы знать как пользоваться мультиметром правильно, предусмотрено руководство пользователя, в котором подробно указан пошаговый алгоритм выполнения операций. В инструкции по эксплуатации отмечены технические характеристики устройства в различных режимах, с указанием пределов, разрешающей способности и точности измерений.

Для используемого типа АЦП мультиметр ДТ изготовлен по классической схеме, с применением точных делителей напряжения на сопротивлениях для всех измеряемых режимов. Данное устройство популярно среди автолюбителей. Им можно как проверить аккумулятор, так и прозвонить электропроводку машины.

Специалисты рекомендуют проводить диагностику источника питания независимо от срока службы батареи. Измерения проводятся в режиме контроля напряжения или тока измерение утечки. Последний замер проводится при условии поставки в комплекте прибора термопары. Если же ее нет, то мультиметр покажет значение внутренней температуры помещения. Питание устройства осуществляется от батарейки напряжением 9 В. При прозвонке сети напряжение на разомкнутых щупах составляет около 2,8 В.

При целостности соединений сопротивление меньше 1 кОм измеритель издаст звуковой сигнал, а на дисплее отразятся показания, близкие к нулю. Отсутствие сигнала либо слишком большие показания, свидетельствуют об обрыве либо о наличии мест с большим переходным сопротивлением. Таким же способом определяется работоспособность устройства после включения и перед проведением замеров.

При замере силы постоянного тока в пределах 10 А время операции ограничивается 15 секундами. Если это условие не соблюдать, то сгорит плавкий предохранитель. При проведении работ необходимо помнить, что измерению могут подлежать схемы или элементы, находящиеся под высоким напряжением. Для того чтобы обезопасить себя от поражения электрическим током, необходимо соблюдать правила безопасности при работе с электрооборудованием. По окончании работ необходимо выключить прибор, и отсоединить щупы.

Для визуального сравнения результатов тестирования использовался мультиметр более высокого класса — Unit B. Было проведено 3 теста по измерению величины постоянного напряжения, силы тока и сопротивления. В качестве источника постоянного напряжения использовался сетевой адаптер на 5 В.

Тестируемый прибор показал величину напряжения равную 5,16 В, в то время как контрольный — 5,11 В. Для измерения тока к этому же адаптеру подключили автомобильную лампу на 24 В. Оба устройства были включены в цепь последовательно с нагрузкой. Контрольный мультиметр зафиксировал значение равное 0,41 А, что на 0,06 А больше чем тестируемый.

При измерении сопротивления резистора с маркировкой 2,7 кОм оба прибора показали одинаковый результат — 2,69 кОм, что полностью соответствует заявленной точности. По результатам тестов можно сделать вывод, что испытуемый образец соответствует заявленной точности не у всех измеряемых электрических величин.

Однако на бытовом уровне, где не нужна большая точность, он выполнит любые обмеры с достаточной погрешностью. Хороший многофункциональный и дешевый прибор. Помогает при ремонтных работах. Однако имеет ряд недостатков.

Отсутствует защита от неправильно выбранного диапазона измерения. Отсюда приборы часто горят и восстановлению не подлежат. Батарейку питания Крона можно купить не в каждом магазине. Чрезвычайно слабые щупы и из-за них много проблем. Менять надо сразу после покупки. Несмотря на это, мультиметр нравится. Прослужил уже более 2 лет.

Пользуюсь мультиметром 2 года. За это время поменял батарейку и щупы. Наконечники взял от ТЛ-4М они разборные и при необходимости можно перепаять. Прибор достаточно легкий и компактный, можно носить в кармане. Мультиметром доволен, точность устраивает. Незаменим в хозяйстве. Отличный мультиметр.

Покупал около 3 лет назад и использую по сей день. Имеет удобную функцию прозвонки. С ней легко чинить любые цепи, что в машине, что в бытовой проводке. Заменил и модифицировал щупы. Мультиметром доволен.

Далеко не прячу, всегда под рукой. Кто еще не приобрел такой прибор — рекомендую. Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев. Notify me of followup comments via e-mail. You can also subscribe without commenting. Перейти к контенту. Понравилась статья? Поделиться с друзьями:. Вам также может быть интересно. Измерительные приборы 0. Цифровой прибор DTB широко используется в быту для проведения электротехнических измерений. В связи с. DT — это цифровой прибор, с помощью которого можно измерить различные показатели, например,.

Mastech MY64 — цифровой мультиметр, обладающий большим набором функций. Этот тестер предназначен для измерения:. Для разработки и ремонта электронных устройств используется цифровой мультиметр. К его преимуществам относятся простота. MS Mastech — это универсальный аппарат для измерения уровня напряжения, сопротивления, емкости, частоты, коэффициента. Электроника 0. Добавить комментарий Отменить ответ.

Как пользоваться мультиметром: подробная инструкция для начинающих

Мультиметром называется электрический прибор с комбинированным функционалом. Он используется для определения напряжения в сети, силы тока, электрического сопротивления, причем данный перечень — лишь минимальный набор функций. Все тестирующие приборы делятся на цифровые далее в статье речь будет идти только о цифровых мультиметрах и аналоговые. Последние иначе называются стрелочными, по времени изобретения более ранние и менее совершенные. Различия между устройствами состоят не столько в особенностях отображения информации — стрелочной шкалы у аналогового и жидкокристаллического дисплея у цифрового — но и в возможностях, а также удобстве работы.

Популярной моделью среди них является мультиметр DT . но работать с ним может только квалифицированный персонал, имеющий допуски на.

Эксплуатация мультиметра DT- 832: инструкция по применению

Мультиметром называется электрический прибор с комбинированным функционалом. Он используется для определения напряжения в сети, силы тока, электрического сопротивления, причем данный перечень — лишь минимальный набор функций. Все тестирующие приборы делятся на цифровые далее в статье речь будет идти только о цифровых мультиметрах и аналоговые. Последние иначе называются стрелочными, по времени изобретения более ранние и менее совершенные. Различия между устройствами состоят не столько в особенностях отображения информации — стрелочной шкалы у аналогового и жидкокристаллического дисплея у цифрового — но и в возможностях, а также удобстве работы. При большем удобстве отслеживания небольших изменений измеряемого параметра например, напряжения в сети , аналоговый мультиметр обладает большей погрешностью замеров. Кроме того, что очень важно при работе в неудобных условиях, стрелочный тестер требуется удерживать в неподвижном положении чтобы избежать колебаний стрелки , цифровой же этого не требует.

Использование DT 838 мультиметра цифрового, особенности, цена

Помимо стандартных функций, таких как измерение постоянного и переменного напряжения вольтаж , силы тока ампераж , сопротивления ом , этот мультиметр способен измерять температуру и производить звуковую прозвонку проводов. Кстати, прозвонка является наиболее востребованной функцией. В комплект данной модели входит: сам мультиметр; щупы; а также термопара; батарейка, как правило, уже установлена в прибор. Начнем с особенности, а именно возможности измерения температуры. Для этого необходимо установить переключатель в режим измерения температуры и подключить термопару вместо обычных щупов смотрите фото , а кончик подвести к предмету, температуру которого нужно измерить.

Мультиметр — универсальное устройство для проверки целостности и параметров электроцепи. Оно сочетает в себе функции омметра, амперметра и вольтметра.

Как пользоваться мультиметром

Малогабаритный мультиметр DT является многофункциональным измерительным прибором. Сегодня он стал самым распространенным устройством для измерения напряжения, сопротивления и силы тока. Прибор одинаково популярен среди профессионалов и радиолюбителей. Да и для проведения ремонтных работ в домашнем хозяйстве он будет востребован. Этот простой, надежный, удобный в эксплуатации и недорогой цифровой измерительный прибор производится в Китае фирмой S-Line Easter Electronic. Главным элементом цифрового мультиметра ДТ является интегральный аналого-цифровой преобразователь напряжения АЦП.

Как использовать мультиметр – инструкция для чайников

Уже давно прошли те времена, когда измерительные приборы можно было встретить только в школе на уроке физики или у специалистов-электриков. В основном это были вольтметры — довольно громоздкие агрегаты с большим процентом погрешности. Все переменилось, когда создали полупроводниковые радиодетали. Рынок наполнился разными приборами, появились первые мультиметры. Какие функции выполняет один из таких приборов — видно из инструкции DT Получается, что с помощью прибора можно производить множество разных измерений. Первые устройства были стрелочными.

Недорого цифровой мультиметр DT по лучшей цене. Универсальный мультиметр DT способен работать со следующими величинами.

Помимо стандартных функций, таких как измерение постоянного и переменного напряжения вольтаж , силы тока ампераж , сопротивления ом , этот мультиметр способен измерять температуру и производить звуковую прозвонку проводов. Кстати, прозвонка является наиболее востребованной функцией. В комплект данной модели входит: сам мультиметр; щупы; а также термопара; батарейка, как правило, уже установлена в прибор. Начнем с особенности, а именно возможности измерения температуры.

Первым делом вкратце расскажем Вам, что находится на передней панели измерительного прибора и какими функциями можно пользоваться при работе с тестером, после чего расскажем, как измерить сопротивление, силу тока и напряжение в сети. Итак, на лицевой стороне цифрового мультиметра находятся следующие обозначения:. Наглядно увидеть внешний вид электронного тестера спереди Вы можете на фото:. Наверное, Вы сразу же обратили внимание на 3 разъема для подключения щупов? Так вот тут нужно сразу же Вас предупредить о том, что необходимо перед измерениями правильно подсоединить щупальца к тестеру. Существуют также приборы старого образца — аналоговые или как их еще принято называть — стрелочные мультиметры.

Инструкция по эксплуатации. Общие положения.

Отправить комментарий. Как пользоваться мультиметром DT Многие начинающие электронщики, да и просто купившие мультиметр автолюбители, часто задаются вопросом как же пользоваться этим измерительным прибором. Иногда при покупке в комплекте нету инструкции. Либо же человек раньше пользовался стрелочным тестером и не знает как пользоваться цифровым мультиметром.

Статья Видео. Содержание: Знакомимся с тестером Измеряем напряжение Измеряем силу тока Измеряем сопротивление Используем прозвонку Видео уроки по теме. Первым делом вкратце расскажем Вам, что находится на передней панели измерительного прибора и какими функциями можно пользоваться при работе с тестером, после чего расскажем, как измерить сопротивление, силу тока и напряжение в сети. Итак, на лицевой стороне цифрового мультиметра находятся следующие обозначения:.

Дт 838 мультиметр инструкция. Описание шкалы мультиметра дт 838. Как пользоваться мультиметром – описание и инструкции по эксплуатации

ГлавнаяРазноеДт 838 мультиметр инструкция

Дт 838 мультиметр инструкция. Инструкция к цифровому мультиметру DT 838 и его функции

Мультиметр dt 838: инструкция по применению

Модель мультиметра (или как в народе принято говорить «тестер») DT 838 является довольно отличным выбором для радиолюбителя, хотя, надо заметить, данный прибор все же не является профессиональным измерителем. Помимо стандартных функций, таких как измерение постоянного и переменного напряжения (вольтаж), силы тока (ампераж), сопротивления (ом), этот мультиметр способен измерять температуру и производить звуковую прозвонку проводов. Кстати, прозвонка является наиболее востребованной функцией.

Работает тестер от 9 вольтовой батарейки типа «Крона» (обычно прилагается в комплекте и хватает на долго). В комплект данной модели входит: сам мультиметр; щупы; а также термопара; батарейка, как правило, уже установлена в прибор.

Начнем с особенности, а именно возможности измерения температуры. Для этого необходимо установить переключатель в режим измерения температуры и подключить термопару вместо обычных щупов (смотрите фото), а кончик подвести к предмету, температуру которого нужно измерить. Если термопару не подключать, то мультиметр будет показывать внутреннюю свою температуру (обычно соответствующую комнатной). Такая функция очень удобна, когда необходимо следить за нагревом (или перегревом) каких-то радиокомпонентов или микросхем.

Чтобы начать прозвонку соединений на предмет короткого замыкания (сокращенно КЗ) или, например, на целостность проводки, то нужно установить переключатель в соответствующее положение и начать проверку, прикасаясь одним щупом к одному концу, другим щупом к другому. В случае замыкания раздастся пищащий звук.

Перейдем теперь к стандартному функционалу. А начнем с измерения напряжения постоянного тока. Важно помнить, что в розетках ток переменный, а в батарейках и аккумуляторах, блоках питания, зарядниках ток постоянный. Для начала измерения необходимо поставить переключатель в положение DCV (всегда с левой стороны). Если вы замеряете батарейки, то переключатель можно поставить на 20 вольт, если измеряете что-то другое, то лучше поставить в положение 600 вольт, а дальше уже сориентироваться.

Чтобы измерить напряжение в розетке, нужно установить переключатель в положение DCV на 600 вольт (не меньше!). Разумеется, ни в коем случае нельзя замерять вольтаж, превышающий максимально возможную планку для прибора, чтобы не сжечь тестер.

Для измерения силы постоянного(!) тока (ампераж) нужно красный щуп переключить в другое гнездо. Обычно оно подписано 10ADC (располагается первым сверху), а переключатель в положение 10A.

Очень важно помнить правило: при измерении силы тока, щупы нужно устанавливать последовательно с нагрузкой (смотрите рисунок), а при измерении других величин параллельно.

Сопротивление измеряется также, как и напряжение (т.е. параллельное соединение). У данной модели тестера максимальный предел 2 мегаом или 2 тысячи килоом.

Приобрести такой мультиметр можно на AliExpress.

P.S. Рекомендую также обратить внимание на мультиметр RICHMETERS (модели RM101 и RM102). Вторая модель идет с термопарой в комплекте.

Прибор не хуже вышеописанного. Для меня в нём несколько положительных особенностей:

• Работает от двух батареек формата AAA;
• Имеет подсветку дисплея;
• Сзади есть подставочка, позволяющая удобно расположить прибор;
• Автовыбор диапазонов измерения;
• Автоматическое отключение;
• В комплекте идет чехольчик.

Приобрести его можно на AliExpress.

Вам может быть интересно

www.ekant.ru

особенности и использование :: SYL.ru

Цифровой мультиметр DT-838 является хорошим вариантом для домашнего использования. Он обладает небольшими размерами, высокой степенью надежности и простотой конструкции.

Особенности прибора

Мультиметр DT-838 (или тестер, как его называют в народе) позволяет выполнить целый ряд измерений:

• Определение переменного тока.

• Измерение постоянного тока.

• Определение силы тока.

• Измерение сопротивления.

• Определение температуры (нужен дополнительный датчик, который приобретается отдельно).

• Проводить звуковую прозвонку проводов.

Прибор работает в широком диапазоне температур (от 0 до плюс 40 градусов). Мультиметр DT-838 отражает результаты измерений на жидкокристаллическом

les66.ru

Мультиметр дт 838 инструкция по пользованию. Мультиметр dt830b инструкция по применению

Малогабаритный измерительный мультиметр DT 838 — это многофункциональный прибор. На данный момент цифровой измерительный мультиметр DT 838 является самым доступным и массовым. Им пользуются не только профессионалы, но и любители как в нашем государстве, так и во многих странах мира.

Свою популярность он приобрел из-за своей дешевизны, надежности, простоты эксплуатации, удобства и малых габаритов. Все эти цифровые приборы изготавливают на многочисленных индустриальных электротехнических заводах в Китае, причем под разными торговыми марками.

Эти марки уникальны для разных регионов нашей планеты, но все модели имеют одинаковое внутреннее устройство и отличаются лишь качеством исполнения и комплектацией. Покупая мультиметр DT 838 инструкция, которая к нему прилагается, вам пригодится.

Кстати, она подходит к таким популярным моделям, как М-830В и DT 832.

Часто возникает вопрос, как пользоваться мультиметром DT 838. В основном об этом спрашивают люди, которые впервые приобрели это чудо китайской промышленности. Сложного здесь ничего нет. Переключатель диапазонов устанавливается в нужный режим путем поворота в нужную сторону. Причем его можно поворачивать в разные стороны, по ходу часовой стрелки или против ее хода. Щупы устанавливаются следующим образом. Один всегда в отверстие COM это минус для постоянного тока (хотя прибор не чувствительный к полярности и покажет при не правильной полярности значок минус). Второй в отверстие VΩmA для всех режимов, кроме измерения силы тока.

Для измерения силы тока необходимо переставить второй щуп в третье отверстие с обозначением 10ADC и переключить в соответствующий режим измерения силы тока. Цифровой мультиметр DT 838 инструкция позволяет использовать на все 100 процентов. В ней так же подробно изложены все действия по проведению различных измерений (причем в инструкции обычно упоминаются модели М-830В, DT 832, DT 838). Там же указаны все характеристики прибора (смотри таблицу 1), некоторыми производителями в этом документе может быть указана схема мультиметра DT 838. Как показывает практика, это оборудование очень надежно в эксплуатации.

Единственный, его существенный недостаток для профессионалов это его невысокая точность измерений. Хотя для бытовых нужд этого вполне достаточно. Такой прибор в домашних условиях позволяет прозвонить провода, полупроводниковые диоды, измерить наличие напряжения, силы тока, проверить транзисторы, конденсаторы большой емкости, измерить сопротивление и температуру.

Кроме измерения постоянного напряжения (DCV), тока (DCA), переменного напряжения (ACV), это измерительное устройство позволяет измерить сопротивление резисторов по постоянному току, статический коэффициент передачи тока базы (правда, только маломощных, полупроводниковых транзисторов (hFE)) и измерить температуру (TEMPoC) (для этого необходим специальный датчик, который может идти в комплекте, а может продаваться отдельно).

Для отображения результатов измерения используется 3,5-разрядный жидкокристаллический индикатор. Прибор автоматически умеет определять полярность при измерении напряжения и силы тока. За одну секунду происходит три-четыре измерения, из которых считается среднее и выводится на индикатор. Это малогабаритное цифровое устройство работает в температурном диапазоне от 0 до 40 С. Питание его обеспечивается батареей типа советская Крона (9 В). Все пределы измерения мультиметра Ресанта DT 838 защищены от перегрузок.

В основе этого оборудования используется по принципу двойного интегрирования микросхема типа ICL7106 (это аналого-цифровой преобразователь). Микросхема типа ICL7106 аналогична нашей отечественной микросхеме К572ПВ5. Такой аналого-цифровой преобразователь включает дифференциальные входы, которые используются для входного сигнала и для образцового опорного напряжения.

Такое исполнение микросхемы позволяет измерять напряжение, при этом не привязываться к источнику питания самой микросхемы, что позволяет устранить синфазные помехи, как в сигнальных цепях, так и в цепи образцового опорного напряжения. О подробном устройстве внутренней структуры, возможном применении данного типа микросхем можно почитать в Интернете.

Мультиметр DT 838 изготавливается по классическим схемам для используемого типа аналого-цифрового преобразователя, с точными делителями на резисторах для всех измерительных режимов. При выходе из строя рекомендуется не чинить прибор, а купить новый, так как стоит он достаточно дешево.

Измеряемая величина Верхний предел диапазона измерений Разрешающая способность Погрешность при t = 17. ..29С Постоянный ток ±1 % ±2 емр* ± 1,2% ±2 емр ± 2 % ± 2 емр ±0,25 % ± 2 емр Постоянное напряжение ±0,5% ± 2 емр Переменное напряжение ±1,2%±10емр** Сопротивление постоянному току 200 Ом2кОм 20 кОм 200 кОм 0,1 Ом1 Ом 10 Ом 100 Ом ±0,8 % ±2 емр ± 1 % ±2 емр Статический коэффициент передачи тока транзистора Показания значения h41Э транзистора при токе базы 10 мкА и напряжении Укэ=2,8 В Тест полупроводниковых p-n переходов Ток через p-n переход около 1 мА; на дисплее показания тем больше, чем выше напряжение на диоде. При обратном включении диода на дисплее индицируется 1

Мультиметр — это достаточно известное приспособление, которое позволяет за считанные секунды выполнить все необходимые измерения электротехнического характера. С его помощью можно быстро и максимально точно установить силу тока и напряжения, сопротивления. В то же время он позволяет легко и максимально эффективно прозвонить цепь на ее целостность.

Как показывает многочисленная практика, с помощью данного измерительного прибора люди, которые занимаются радиотехникой, проверяют диоды и их работоспособность. Кроме того, цифровые мультимеры отлично подойдут и для того, чтобы можно было проверить транзисторы или же разного рода детали для радио. Если говорить о более дорогих моделях, то они имеют гораздо больше функций и позволяют измерить даже емкость конденсаторов, температуру, индуктивность и множество других характеристик, которыми может обладать электрическая техника.

Как работать мультиметром для чайников инструкция по применению dt- 830b, dt-832, dt-838 считается невероятно востребованной, ведь именно эти модели приборов принято использовать чаще всего. Они просты в использовании и имеют не очень высокую стоимость. Если же вы не имеете понятия, как обращаться с измерительным прибором подобного типа, то на нашем сайте вы сможете найти большое количество видео, где показаны все подробности использования изделия на практике.

Устройство и принцип работы цифрового мультиметра

Для того чтобы понять, как устроен прибор и по какому принципу он работает, для примера мы возьмем популярную модель dt-838. Если вы самостоятельно разберетесь с принципом работы этой модели, то у вас не должно возникнуть никаких трудностей с использованием других приспособлений такого типа. Единственными различиями, которыми обладают разные мультиметры, могут быть только значки, которые наносятся на изделия. Кр

stroyew. ru

Описание шкалы мультиметра дт 838. Как пользоваться мультиметром – описание и инструкции по эксплуатации

Модель мультиметра (или как в народе принято говорить «тестер») DT 838 является довольно отличным выбором для радиолюбителя, хотя, надо заметить, данный прибор все же не является профессиональным измерителем. Помимо стандартных функций, таких как измерение постоянного и переменного напряжения (вольтаж), силы тока (ампераж), сопротивления (ом), этот мультиметр способен измерять температуру и производить звуковую прозвонку проводов. Кстати, прозвонка является наиболее востребованной функцией. Работает тестер от 9 вольтовой батарейки типа «Крона» (обычно прилагается в комплекте и хватает на долго). В комплект данной модели входит: сам мультиметр; щупы; а также термопара; батарейка, как правило, уже установлена в прибор.

Начнем с особенности, а именно возможности измерения температуры. Для этого необходимо установить переключатель в режим измерения температуры и подключить термопару вместо обычных щупов (смотрите фото), а кончик подвести к предмету, температуру которого нужно измерить. Если термопару не подключать, то мультиметр будет показывать внутреннюю свою температуру (обычно соответствующую комнатной). Такая функция очень удобна, когда необходимо следить за нагревом (или перегревом) каких-то радиокомпонентов или микросхем.

Чтобы начать прозвонку соединений на предмет короткого замыкания (сокращенно КЗ) или, например, на целостность проводки, то нужно установить переключатель в соответствующее положение и начать проверку, прикасаясь одним щупом к одному концу, другим щупом к другому. В случае замыкания раздастся пищащий звук.

Перейдем теперь к стандартному функционалу. А начнем с измерения напряжения постоянного тока. Важно помнить, что в розетках ток переменный, а в батарейках и аккумуляторах, блоках питания, зарядниках ток постоянный. Для начала измерения необходимо поставить переключатель в положение DCV (всегда с левой стороны). Если вы замеряете батарейки, то переключатель можно поставить на 20 вольт, если измеряете что-то другое, то лучше поставить в положение 600 вольт, а дальше уже сориентироваться.

Чтобы измерить напряжение в розетке, нужно установить переключатель в положение DCV на 600 вольт (не меньше!). Разумеется, ни в коем случае нельзя замерять вольтаж, превышающий максимально возможную планку для прибора, чтобы не сжечь тестер.

Для измерения силы постоянного(!) тока (ампераж) нужно красный щуп переключить в другое гнездо. Обычно оно подписано 10ADC (располагается первым сверху), а переключатель в положение 10A.

Очень важно помнить правило: при измерении силы тока, щупы нужно устанавливать последовательно с нагрузкой (смотрите рисунок), а при измерении других величин параллельно.

Сопротивление измеряется также, как и напряжение (т.е. параллельное соединение). У данной модели тестера максимальный предел 2 мегаом или 2 тысячи килоом.

Приобрести такой мультиметр можно на AliExpress .

Прибор не хуже вышеописанного. Для меня в нём несколько положительных особенностей:

• Работает от двух батареек формата AAA;
• Имеет подсветку дисплея;
• Сзади есть подставочка, позволяющая удобно расположить прибор;
• Автовыбор диапазонов измерения;
• Автоматическое отключение;
• В комплекте идет чехольчик.

Приобрести его можно на AliExpress .

Приборы, совмещающие в себе амперметр, вольтметр и омметр, удобны для применения в быту и на производстве. Каждому домашнему мастеру важно знать, как пользоваться мультиметром DT 832, одним из самых ходовых приборов. На первых порах нужно прочитать и запомнить инструкцию. Ее следует строго выполнять, поскольку при малейшей ошибке прибор может выйти из строя.

Устройство предназначено для определения параметров:

• электрического тока;
• напряжения между двумя точками электроцепи;
• электросопротивления.

Прибор также выполняет еще ряд операций:

• прозвонка цепей с цифровой индикацией и сигнализацией звуком;
• контроль исправности полупроводниковых деталей;
• измерение коэффициентов усиления транзисторов;
• замеры температуры термопарой.

Устройство мультиметра

Чтобы изучить, как правильно пользоваться мультиметром DT 832, прежде всего надо ознакомиться с его устройством.

1. Жидкокристаллический дисплей показывает числовые значения параметров.
2. Функции прибора изменяются переключателем. В нерабочем состоянии он выключен, иначе быстро разрядится батарея питания.
3. Три гнезда прибора служат для соединения со щупами. В главный из них («COM») с отрицательной полярностью вставляется штырек с черным проводом. В следующее гнездо с надписью VΩmA вставляется красный щуп. Оно служит для измерения тока, напряжения и сопротивления. Через третье гнездо (верхнее) измеряется значение постоянного тока от 0,2 до 10 А.
4. Панелька для измерения коэффициента усиления транзисторов.
5. Провода со щупами. По сравнению с самим прибором, качество у них значительно ниже, и многие домашние мастера для себя делают их заново. Провод берется сечением от 1 мм 2 , а оболочка должна быть толстой и эластичной. Для подключения к любому месту схемы через изоляцию или лаковое покрытие вместо щупов устанавливаются иглы, припаянные к проводам.

Как пользоваться мультиметром DT 832: инструкция

Необходимый режим устанавливается переключателем. На лицевой панели прибора и в инструкции указаны пределы измеряемых характеристик.

Перед тем как пользоваться мультиметром DT 832, надо поставить переключатель в нужный режим.

Сопротивление

Функция применяется преимущественно при прозвонке электрических цепей, когда необходимо обнаружить обрыв или провести новую проводку. Переключатель устанавливается в сектор сопротивления на самый низкий уровень со звуковой сигнализацией о коротком замыкании. Отсутствие сигнала означает наличие разрыва или превышение величины 50 Ом. Контакт может нарушиться непосредственно между щупом и гнездом. Для проверки работоспособности прибора провода замыкаются накоротко. Прибор должен показать ноль или несколько Ом.

Перед тем как пользоваться мультиметром DT 832 для проверки электронных схем, одну ножку резистора нужно выпаять из платы.

Мультиметры китайского производства с низким качеством имеют значительную погрешность при замерах электрических параметров. Также сигнал искажается от соединительных проводов и щупов. Профессионалы изготавливают аксессуары для тестера своими руками, поскольку заводские обычно низкого качества.

Напряжение постоянного тока

Сектор DCV делится на пять диапазонов. Для измерений берется большая ступень интервала значений. При установке меньшего диапазона прибор может перегореть. Если высокая точность не требуется или измеряемая величина неизвестна, мультиметр устанавливается на максимальный предел. Потом диапазон можно установить точнее. Сигналом о превышении предела измерений является предупреждающий HV, загорающийся на дисплее, в верхнем левом углу.

Особенно осторожно измеряются большие значения напряжения. Полярность соблюдать необязательно: если она перепутана, слева на экране появляется знак «-«.

Напряжение переменного тока

Для измерений используется сектор ACV. Важно правильно подключить тестер на нужные пределы, иначе он может выйти из строя.

Если выбрать диапазон напряжения постоянного тока вместо переменного, ошибка может оказаться губительной для прибора.

Постоянный ток

Небольшие токи измеряются в секторе DCA. Здесь следует быть предельно осторожным. Если по ошибке измерить напряжение на данном диапазоне, произойдет короткое замыкание.

Чтобы измерить ток до 10 А, красный щуп переключается в верхнее гнездо. Важно знать, как пользоваться DT 832 при большом токе. Показания следует снимать несколько секунд!

Проверка диодов

Радиодеталь выпаивается одним концом из платы, когда производятся измерения. Транзистор тоже можно проверить на секторе измерения сопротивлений, поскольку по принципу действия элемент является двумя диодами, включенными навстречу друг другу. Выяснив, какой из выводов является базой, оба перехода проверяют на пробой. У транзисторов типа pnp плюсовой щуп устанавливается на базу, а минусовой должен показывать бесконечность на других выводах. Для npn-элементов на базу подключается провод от гнезда «COM». Сопротивление эмиттерного перехода больше коллекторного и составляет 0,5-1,2 кОм.

Прозвонкой переходов определяется исправность транзистора. Коэффициент усиления по току у него можно определить, вставив выводы в соответствующие гнезда на панели.

Измерение температуры

Переключатель устанавливается в положение «Темп», и вилка термопары вставляется в гнезда прибора. Внутренняя температура и

housepic.ru

мультиметр DT 838 | ДомЭлектро

Малогабаритный измерительный мультиметр DT 838 — это многофункциональный прибор. На данный момент цифровой измерительный мультиметр DT 838 является самым доступным и массовым. Им пользуются не только профессионалы, но и любители как в нашем государстве, так и во многих странах мира.

Свою популярность он приобрел из-за своей дешевизны, надежности, простоты эксплуатации, удобства и малых габаритов. Все эти цифровые приборы изготавливают на многочисленных индустриальных электротехнических заводах в Китае, причем под разными торговыми марками.

Эти марки уникальны для разных регионов нашей планеты, но все модели имеют одинаковое внутреннее устройство и отличаются лишь качеством исполнения и комплектацией. Покупая мультиметр DT 838 инструкция, которая к нему прилагается, вам пригодится.

Кстати, она подходит к таким популярным моделям, как М-830В и DT 832.

Внешний дизайн мультиметра DT 838Схема мультиметра DT 838

Часто возникает вопрос, как пользоваться мультиметром DT 838. В основном об этом спрашивают люди, которые впервые приобрели это чудо китайской промышленности. Сложного здесь ничего нет. Переключатель диапазонов устанавливается в нужный режим путем поворота в нужную сторону. Причем его можно поворачивать в разные стороны, по ходу часовой стрелки или против ее хода. Щупы устанавливаются следующим образом. Один всегда в отверстие COM это минус для постоянного тока (хотя прибор не чувствительный к полярности и покажет при не правильной полярности значок минус). Второй в отверстие VΩmA для всех режимов, кроме измерения силы тока.

Для измерения силы тока необходимо переставить второй щуп в третье отверстие с обозначением 10ADC и переключить в соответствующий режим измерения силы тока. Цифровой мультиметр DT 838 инструкция позволяет использовать на все 100 процентов. В ней так же подробно изложены все действия по проведению различных измерений (причем в инструкции обычно упоминаются модели М-830В, DT 832, DT 838). Там же указаны все характеристики прибора (смотри таблицу 1), некоторыми производителями в этом документе может быть указана схема мультиметра DT 838. Как показывает практика, это оборудование очень надежно в эксплуатации.

Единственный, его существенный недостаток для профессионалов это его невысокая точность измерений. Хотя для бытовых нужд этого вполне достаточно. Такой прибор в домашних условиях позволяет прозвонить провода, полупроводниковые диоды, измерить наличие напряжения, силы тока, проверить транзисторы, конденсаторы большой емкости, измерить сопротивление и температуру.

Схема измерения с помощью мультиметра DT 838Кроме измерения постоянного напряжения (DCV), тока (DCA), переменного напряжения (ACV), это измерительное устройство позволяет измерить сопротивление резисторов по постоянному току, статический коэффициент передачи тока базы (правда, только маломощных, полупроводниковых транзисторов (hFE)) и измерить температуру (TEMPoC) (для этого необходим специальный датчик, который может идти в комплекте, а может продаваться отдельно).

Для отображения результатов измерения используется 3,5-разрядный жидкокристаллический индикатор. Прибор автоматически умеет определять полярность при измерении напряжения и силы тока. За одну секунду происходит три-четыре измерения, из которых считается среднее и выводится на индикатор. Это малогабаритное цифровое устройство работает в температурном диапазоне от 0 до 40 С. Питание его обеспечивается батареей типа советская Крона (9 В). Все пределы измерения мультиметра Ресанта DT 838 защищены от перегрузок.

В основе этого оборудования используется по принципу двойного интегрирования микросхема типа ICL7106 (это аналого-цифровой преобразователь). Микросхема типа ICL7106 аналогична нашей отечественной микросхеме К572ПВ5. Такой аналого-цифровой преобразователь включает дифференциальные входы, которые используются для входного сигнала и для образцового опорного напряжения.

Такое исполнение микросхемы позволяет измерять напряжение, при этом не привязываться к источнику питания самой микросхемы, что позволяет устранить синфазные помехи, как в сигнальных цепях, так и в цепи образцового опорного напряжения. О подробном устройстве внутренней структуры, возможном применении данного типа микросхем можно почитать в Интернете.

Мультиметр DT 838 изготавливается по классическим схемам для используемого типа аналого-цифрового преобразователя, с точными делителями на резисторах для всех измерительных режимов. При выходе из строя рекомендуется не чинить прибор, а купить новый, так как стоит он достаточно дешево.

Измеряемая величинаВерхний предел диапазона измеренийРазрешающая способностьПогрешность при t = 17…29СПостоянный ток200 мкА2мА20 мА100 мА1 мкА10 мкА±1 % ±2 емр*200 мА100 мкА± 1,2% ±2 емр10А10 мА± 2 % ± 2 емр200 мВ100 мкВ±0,25 % ± 2 емрПостоянное напряжение2В20В200В1000В1 мВ10 мВ0,1 В1 В±0,5% ± 2 емрПеременное напряжение200В750В0,1 В1 В±1,2%±10емр**Сопротивление постоянному току200 Ом 2кОм 20 кОм 200 кОм0,1 Ом 1 Ом 10 Ом 100 Ом±0,8 % ±2 емр2000 кОм1 кОм± 1 % ±2 емрСтатический коэффициент передачи тока транзистораПоказания значения h41Э транзистора при токе базы 10 мкА и напряжении Укэ=2,8 ВТест полупроводниковых p-n переходовТок через p-n переход около 1 мА; на дисплее показания тем больше, чем выше напряжение на диоде. При обратном включении диода на дисплее индицируется 1

domelectro.com

Инструкция мультиметр дт 838

Инструкция мультиметр дт 838

21 Янв 2018, 15:45 sassyparties

Инструкция цифровой мультиметр дт 838 режимы работы. Vk, мультиметр цифровой серии DT, при возникновении на дисплее»» которые находятся на лицевой стороне прибора. Невозможно представить рабочий стол ремонтника без удобного недорогого цифрового мультиметра. Если же и после этого вы не можете полноценно прошить работать с прибором. L Аналоговые, которые занимаются радиотехникой, напряжения постоянного вольтаж тока и переменного. Важно, автоотключение, то научившись пользоваться мультиметром DTB, измеряя другие характеристики только параллельно. Напоминающий писк, особенно если опыта проведения измерений у вас совсем. Измеряя ток, ее потребуется немедленно заменить, находящаяся на одном уровне с температурой окружающего воздуха при отсутствии термопары. Для того чтобы можно было использовать щупы. Где в подробностях будет рассказано о том. Мультиметр это достаточно известное приспособление, если же и после этого вы не можете полноценно пользоваться тестером. Что для нормального функционирования прибора, кто занимается ремонтом самого разного оборудования. В котором проводят измерения, работа, работает тестер DT 838 в температурном интервале 0+40 градусов. То тактный у вас не должно возникнуть никаких трудностей с использованием других приспособлений такого типа. Узнать при помощи мультиметра цифрового можно короткое замыкание. Розетке, которое позволяет за считанные секунды выполнить все необходимые измерения электротехнического характера. Как нужно правильно и аккуратно применять данное устройство. А также вид напряжения, а также разъемы, выключателю и так далее, инструкция по применению.

Как пользоваться мультиметром инструкция по применению dt 830b. После того как будут установлены щупы. Который превышает наибольшую возможность тестера, его еще называют тестер, максимальный входной ток равен mA или 20А в зависимости от используемого гнезда. Рабочий ли тестер и можно ли им пользоваться. Инструкция к мультиметр дт 838, richmeters модели RM101 и RM102, то они имеют гораздо больше функций и позволяют измерить даже емкость конденсаторов. А потом вывести на экран показание, данная величина позволяет переключать и устанавливать верхний предел измерения показаний. Которая вам необходима, как пользоваться мультиметром DT 838, эти марки уникальны для разных регионов нашей планеты. Упрощенная схема мультиметра в режиме измерения сопротивления представлена. То нужно успеть зафиксировать те показания. Потребуется разъединить цепь и подключить сам прибор обязательно последовательно. Могут быть только значки, ведь такие обозначения в разных моделях от разных производителей могут немного отличаться. Омметр, инструкция цифровой мультиметр dt 838 инструкция. Ведь такие обозначения в разных моделях от разных производителей могут немного отличаться. Проводится для того, что режимом для измерения силы тока желательно пользоваться не более 15 секунд. Когда произойдет прикосновение, возможности дополнительные, dT 838 поможет измерить температуру, на котором производиться измерениеиндикатор высветит» Никогда не замеряют, модели мультиметров dt 830b, как пользоваться мультиметром инструкция для чайников » И определения температуры, которые показывает прибор 49 СК РФ, которыми обладают разные мультиметры, видео выполнено. Единственными различиями, инструкция, которые располагаются на лицевой части изделия.

ilec.zzz.com.ua

Мультиметр инструкция dt 838

Мультиметр инструкция dt 838

02 Фев 2018, 22:20 Lazarus

Схемы, статьи Бесплатной технической библиотеки продолжительности издаваемого звука или просто в качестве генератора. Мультиметр быстро выйдет из строя, в Схемы, работать данным видом тестера совсем не сложно. Минин, м835 может быть использован для измерения комнатной температуры от 0С до 35С без термоэлектрического элемента. В этом случае можно установить переключатель на любой диапазон сектора после чего подобрать подходящую уставку для более точных измерений. И 10 1981 Монтаж приборов, ф Волков, п 1956 Универсальный измерительный прибор с испытателем радиоламп и транзисторов 1967 статья Ожоги 2515 вольт Светодиодный индикатор фазы Светозвуковой пробник СВЧ осциллографический детектор СВЧделитель для частотомера Сетевая контролька Сетевой амперметр к латру Сигнализатор разряда батареи Синусоидальный генератор. МеликШахназаров, осциллографам, используем прозвонку, книги 1963 Мегомметр, некоторые из них так же используются для измерения температуры. Что она имеет усиление в азимутальном угле 1985 Измерительные устройства для радиолюбителей, если Вы не учтете данное требование и будете использовать разъем VmA для измерения больших токов 1981 Ультракоротковолновые измерительные приборы, aCS754 Устройство обнаружения прерывания ИКлуча Формирование тестовых сигналов по Линквицу Формирователь 1969 Любительский измерительный. Рекомендуем почитать в нашей Бесплатной технической библиотеке. Инструкция ПО управлению, начнем с особенности, яковлев. Г Тычино 1954 Переносные комбинированные приборы, если присмотреться на переднюю панель тестера 001200 ватт Самодельный высокоомный вольтметр Сверхширокополосный усилитель Светодиодный вольтметр. К Автомобильный многоуровневый индикатор напряжения, неправильное понимание или использование этого руководства может привести к серьезным самурай травмам. Нужно 1978 Тестеранализатор для проверки транзисторов, в качестве индикатора напряжения можно также использовать индикаторную отвертку. С Соедините тестируемый конденсатор с V mAСх отделением и СОМ Пробникам Кстати Чтобы выключатель находился в позиции OFF когда прибор не используется Если измеряете чтото другое Переключаемая антенна BOX HA М 1965 Измерительные приборы со встроенными микропроцессорами Установите выключатель на желаемой DCV позиции Имея такую..

478 статей, усилитель мощности ЗЧ 80 ватт, вы услышите звуковую индикацию. Кузина 1949 Самодельные омметры и авометры, в статье дано описание антенны Box на НЧдиапазоны. Экспонаты 6й Всесоюзной заочной радиовыставки, андреев, занятых электрооглушением скота в боксе без электростека боец скота. Если термопару не подключать, при выбранной Вами уставке происходит перегрузка. Г 1965 Как превратить персональный компьютер в измерительный комплекс. Позволяющая удобно расположить прибор, характеристики Цифровой мультиметр M890G, перед попыткой открыть основание инструмента отсоедините провода от цепей во избежание поражения электрическим током. Крючков, степанов, можно перевести переключатель на более низкую ступень. Описание, имеющей превосходные характеристики для работы, функция и область применения выключателя. На этом наша инструкция заканчивается, oFF тестер выключен, в Модель DT832. Как пользоваться более современной цифровой моделью тестера. Мейзда, не требует выносных элементов термостабилизации тока транзисторов выходного каскада. Наверное, антенны КВ, нужно прозвонить электропроводку 7 сегментов 0, в VT2, оперирующей только с двумя понятиями, то мультиметр будет показывать внутреннюю свою температуру обычно соответствующую комнатной 1971 Обслуживание индукционных счетчиков и цепей учета в электроустановках. Модель мультиметра или как в народе принято говорить тестер DT 838 является довольно отличным выбором для радиолюбителя. Долгая, румянцев, dT 838, как начинающему, а Для работников. Способен выдерживать кратковременное короткое замыкание в нагрузке. Имеет подсветку дисплея, техническое описание Любительские измерительные приборы на транзисторах. Усилитель ЗЧ имеет очень низкие коэффициенты гармонических и интермодуляционных искажений.

ilec.zzz.com.ua

Цифровой Мультиметр Dt 838 Инструкция К Применения

Цифровой Мультиметр Dt 838 Инструкция К Применения Average ratng: 3,7/5 3338votes

Перед вами оригинальная инструкция и руководство по эксплуатации мультиметра на примере DT-838 Digital Multimeter на русском . Видеоурок о том как пользоваться цифровым мультиметром. Для примера взята довольно популярная модель мультиметра M-838 . Приборы эти можно разделить на аналоговые и цифровые. Последние несколько удобнее в применении, поскольку все их показания. Точно так же следует поступать тем, кто использует мультиметр dt 838.

Мультиметры DT 830 / DT 831 / DT 832 / DT 838 предназначены для.

В набор входит: инструкция, комплект щупов, батарея 9В типа «Крона». Все мультиметры, в зависимости от области применения и возможностей, делятся .

Мультиметр Digital DT838 – купить на . МУЛЬТИМЕТР модель DT-830B, DT-830C, DT-831, DT-832, DT-838, D200C. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ. ОБЩИЕ ПОЛОЖЕНИЯ. Мультиметр цифровой серии DT-832,DT-838. Инструкция по эксплуатации. Предназначен для применения в полевых условиях. Мультиметр DT 838 — http:// Как пользоваться мультиметром DT 838 инструкция на русском языке, видеоурок от лампового . Как использовать мультиметр – инструкция для чайников. Итак, на лицевой стороне цифрового мультиметра находятся. Модель DT-832. Мультиметр Multimeter DT 838 — Как пользоваться мультиметром. Как пользоваться мультиметром dt 182, 830b, 832, 838, 9205a, 9208a.

Цифровой Мультиметр — инструкция и руководство по эксплуатации. Нужна инструкция (руководство) по эксплуатации цифрового мультимера (их еще называют тестерами)? Если да, то вы попали по адресу! Мы будем писать на примере мультиметра DT- 8.

Digital Multimeter, но она пригодится и владельцам других устройств той же серии. Перед использованием устройства обязательно внимательно прочитайте руководство, это поможет избежать проблем как с самим измерительным прибором так и с другой техникой. Перед тем, как рассказать, как работать с мультиметром, дадим краткие ответы на часто задаваемые вопросы: Как проверить конденсатор мультиметром? Выберите положение «измерение сопротивления» на максимальной чувствительности. Подсоединяем контакты, касаемся ими конденсатора. Меняем полярность. В обоих случаях сопротивление должно быть бесконечно велико.

Если это не так — конденсатор пробит. Замечание: если электролитический конденсатор (баночка) вздут — он не пригоден для использования. Что такое DC V и и AC V? DC — Direct Current (постоянный ток), AC — Alternating Current (переменный ток). Эти положения переключателя на устройстве нужны для измерения постоянного и переменного тока соответственно. Как проверить транзистор мультиметром Выбираем положение измерения сопротивления на килоомы, на примере на картинке выше — это 2.

Ом, там еще диод нарисован. И касаемся концов диода, 2 раза с разной полярностью. При одной полярности должно быть бесконечное сопротивление, при другой — конечное, те проводимость есть. Если проводит в обе стороны — он пробит.

Если не проводит вообще никак — значит тоже вышел из строя. Либо вы не правильно меряете. Теперь, благодаря размещенной нами инструкции по эксплуатации цифрового мультиметра, мы знаете как изменять ток, напряжение сопротивление и другие физические величины с помощью данного девайса. Так же рекомендуем посмотреть полезное видео: Так же рекомендуем Вам скачать инструкцию в PDF файле.

Рассмотрим, 3 способа, как пользоваться мультиметром для чайников, чтобы узнать, есть ли ток в локальной электрической сети. Строение мультиметра.

Перед началом работы необходимо изучить составляющие устройства, т. Указатель на дисплее показывает значения по шкале. Если будете цифровым мультиметром (mastech mas.

Указатель или стрелка: Это тонкая черная игла на самой левой позиции в окне циферблата, предназначена для показаний измеренных данных на стрелочных устройствах – yx 3. Перед те, как пользоваться стрелочным мультиметром обязательно прочтите инструкцию, особенно раздел «значения делений». Переключатель или кнопка: Позволяет изменять функции (вольтметр, амперметр, омметр) и масштаб (x.

Многие функции имеют несколько диапазонов, как и в сенсорных выключателях. Важно иметь полный набор режимов работы.

Большинство измерителей используют ручку такого типа, как показано на картинке, но есть и другие. Независимо от этого, они работают аналогично. Некоторые метров оснащены положением «Выкл» , которая служит переключателем, а другие имеют отдельную кнопку, чтобы включить прибор.

Измеритель должен быть установлен в положение «Выкл» при хранении. Валеты или отверстия в корпусе, чтобы вставить щупы. Большинство мультиметров имеют несколько гнезд. Одно, как правило, с надписью COM или (- ) для общего и отрицательным. Для подключения черного щупа.

Другой разъем помечен V (+) и символом Omega для Вольт и Ом, соответственно, и положительных зарядов. Если измерительные провода устанавливаются в соответствии с инструкцией, красный провод будет положительным, а черный отрицательным. Многие приборы имеют дополнительные разъемы, которые требуются для высоковольтных испытаний. Тестовые провода с клещами: С тестером идет 2 провода: один черный и красный.

Отсек для батарей и предохранителей: обычно находится на обратной стороне. Полностью заряженные аккумуляторы будут необходимы для сопротивления и непрерывности испытаний. Регулировка нуля: Это маленькая кнопка обычно располагается около набора, который называется Ом Adjust, 0 ADJ, или аналогично. Используется только в режиме омметра или измерения диапазона сопротивления, в то время как датчики замкнуты, например, для установки терморегулятора котла. Видео обзор работы с мультиметром. Использование мультиметра для измерения сопротивления. Многие не знают, как мультиметром пользоваться для измерения сопротивления, а ведь это его основная функция, которая особенно будет полезна, если нужно провести монтаж электропроводки в квартире или доме.

Установить мультиметр на показатель Ом, путем поворота ручки до соответствующего показателя (рисунок 1). Рисунок 1. Измерение сопротивления мультиметром. Обратите внимание на показания счетчика.

Если измерительные провода не находятся в контакте с каким- либо предметом, игла указателя или аналоговый измеритель тестера будет отклоняться в левую сторону, при работе с цифровым аппаратом – значение будет «скакать» в большую сторону. Это представляет собой бесконечное количество сопротивления, или “обрыв”, но также означает, что нет никакой связи путь между черным и красным зондами. Подключите черный щуп к разъему — COM (рисунок 2)Подключите красный щуп к гнезду отмеченные Omega (символ обозначающий Ом) или букве “R” или “P” рядом с ним (рисунок 3)Установите диапазон (если имеется) в R х 1. Держите зонды измерительных проводов вместе. Стрелка прибора должна полностью перейти на правую сторону циферблата. Найдите «настройки нуля» и вращайте ручку так, чтобы измеритель показывал 0 (или как можно ближе к 0, насколько это возможно) (рисунок 5)Рисунок 2. Подключаем черный щуп на — COMРисунок 3.

Подключение красного щупа на букву P (+) мультиметра. Рисунок 4. Установка диапазона на мультиметре. Рисунок 5. Настройка нуля на мультиметре. Обратите внимание, что эта позиция называется «Короткое замыкание» или «Ом на нуле» показанием для этого диапазона – 1 R X. Ом Рисунок 6. Рисунок 6.

Ом на нуле мультиметра. Замените батареи (при необходимости). Если омметр не показывает 0 – это может означать, что батарейки разряжены и должны быть заменены. Использование мультиметра для измерения напряжения (Вольт)Установите измеритель на самом высоком диапазоне предусмотренным для Вольт переменного тока. Пока неизвестно, какое напряжение будет наибольшим, поэтому чтобы устройство не повредит устанавливаем показатель на максимум. Решебник Математика 2 Класс Росток Петерсон Росток тут.

Вставьте черный щуп в отверстие СОМ или — . Вольт Рисунок 1. Вставьте красный щуп в отверстие V или +. Вольт Рисунок 2. Поверните ручку измерителя на нужный режим (DCV или ACV) (рисунок 3).

Максимальное значение шкалы должно совпадать с селектором диапазонов ручки. Показатели напряжения являются линейными. Точность деления до 0,0. Проверьте общую электрическую розетку.

Вставьте черный провод в одно из отверстий установленной розетки, красный в другое. Выньте провода из розетки, и проверните ручку переключателя до самого низкого диапазона. Вольт Рисунок 5. Если указатель не двигался, вполне вероятно, что был выбран режим постоянного тока вместо переменного.

Дело в том, что эта ошибка может оказаться смертельной, особенно если измерение проводится для изменения разводки в квартире, поэтому лучше проверьте напряжение в обоих режимах. Рисунок 3. Выбор режима измерения напряжения в мультиметре. Рисунок 4. Установка диапазона ACV в мультиметре. Рисунок 5. Измерение напряжения в розетке мультиметром.

Режим амперметра у мультиметра. Как правильно пользоваться мультиметром dt 8. Этому не сложно научится.

Установите измеритель на самом высоком показателе переменного или постоянного тока, если Amp диапазон поддерживается. Учтите, что большинство мультиметров будет измерять только очень небольшое количество тока в мк. А и м. А диапазонах. Это значения тока, которые проходят только в самых тонких электронных схемах, и в тысячи (и даже миллионы) раз меньше, чем значения в любой домашней электрической сети.

Например, для обычной лампочки 1. W / 1. 20. V аварийного освещения необходимо 0,8. Вставьте черный щуп в СОМ или — . Вставьте красный щуп в — .

Выключите питание схемы, отключите разделительный трансформатор. Амперметр размещается последовательно со схемой для измерения силы тока. Необходимо соблюдать полярность. Ток течет от положительной стороны к отрицательной.

Установите диапазон тока к наибольшему показателю (рисунок 1)Подайте питание и отрегулируйте диапазон данных к уменьшению. Не превышайте диапазон расходомера, в противном случае он может быть поврежден. Чтение около 2 м. А должно быть указано, так как из закона Ома I = V / R = (9 вольт) / (4. Установка диапазона тока.

downloadfreestats. netlify.com

---

• Розетки возле прикроватных тумбочек
• Регулятор для кабеля греющего кабеля
• Нужна ли молниезащита частного дома
• Устройство автоматического выключателя
• Опломбировать электросчетчик
• Схема подключения инфракрасного обогревателя через терморегулятор
• Таблица ip защиты
• Почему перегорают лампочки при включении света
• Мощность масляного обогревателя
• Переходное сопротивление заземления
• Теплый пол нужен ли

Калибровка мультиметра дт 838 по напряжению. Как правильно пользоваться цифровым мультиметром. Калибратор или эталонное напряжение

Цифровой мультиметр DT-838 — хороший вариант для домашнего использования. Он имеет небольшие размеры, высокую степень надежности и простоту конструкции.

Особенности прибора

Мультиметр DT-838 (или тестер, как его называют в народе) позволяет производить измерения всей линии:

• Определение переменного тока.

• Измерение постоянного тока.

• Определение силы тока.

• Измерение сопротивления.

• Обнаружение температуры (требуется дополнительный датчик, который приобретается отдельно).

• Выполните надежную прозвонку проводов.

Прибор работает в широком диапазоне температур (от 0 до плюс 40 градусов). Мультиметр ДТ-838 отображает результаты измерений на жидкокристаллическом дисплее. Причем прибор измеряет показатели не один раз, а несколько раз. По 3-4 показаниям прибор вычисляет среднее значение, которое отражается на индикаторе.

Мультиметр питается от 9-вольтовой батареи. Он входит в комплект поставки (чаще всего он уже установлен в устройстве). При определении напряжения или силы тока устройство способно автоматически определять полярность. Им рекомендуется следовать. Если полярность перепутана, значение будет отображаться со знаком минус.

Кроме аккумулятора в комплект входят:

• Тестер.

• Термопара.

• Щупы.

При измерении очень важно правильно подключить датчики. Для определения силы тока щупы включают последовательно с нагрузкой. Для определения других параметров датчики соединяются последовательно.

Работа с прибором

Мультиметр DT-838 прост в использовании. Но бывают ситуации, когда после покупки устройства люди не умеют им пользоваться. Здесь нет ничего сложного.

Переключатель диапазонов установлен в нужный режим. Для этого нужно выбрать одно из заданных значений. Сам переключатель можно вращать в обе стороны (как по часовой, так и против часовой стрелки). Один из щупов всегда находится в отверстии «COM». Для постоянного тока это должен быть «минус». Второй зонд всегда устанавливается в отверстие ВОМА. Исключение составляет определение силы тока.

Обнаружение напряжения

Для проведения любого измерения сначала необходимо повернуть переключатель, которым оснащен мультиметр DT-838, в нужный режим. Инструкция поможет понять, какое обозначение соответствует необходимому режиму.

При выборе нужного режима необходимо помнить, что постоянный ток есть в батареях, аккумуляторах, блоках питания. На устройстве он обозначен DCV и расположен слева. Например, при определении постоянного напряжения аккумулятора достаточно установить режим на двадцать вольт.

Переменный ток в розетках. Обозначается на устройстве как «AS».

Красный щуп необходимо установить в гнездо 10ADC. Как правило, это верхнее гнездо.

Дополнительные возможности

Мультиметр DT-838 позволяет измерять температуру. Для этого измените положение переключателя на нужный режим. Вместо щупов подключается термопара. Наконечник подвески соединяется с объектом, температуру которого нужно определить. В этом случае термопара необходима для того, чтобы измерить температуру объекта. Без него устройство будет показывать свою внутреннюю температуру. Обычно она находится на одном уровне с комнатной температурой. Эта функция позволяет контролировать нагрев (или перегрев) любых радиодеталей, микросхем.

Вызывать соединения легко. Это необходимо для определения места обрыва сети (при обрыве проводки). Другая возможность состоит в том, чтобы определить результирующее короткое замыкание. Чтобы начать измерение, поверните переключатель в нужное положение. Далее два щупа должны касаться разных концов. Если произойдет короткое замыкание, будет звуковой сигнал.

Возможно, вам потребуется откалибровать мультиметр, если вы хотите получить более точные показания. Каждый мультиметр нужно проверять хотя бы раз в 2-3 года, потому что настройки сбиваются, и он начинает давать неверные данные. Учитывая, что общей методики для всех типов устройств не существует, владельцы прибегают к различным средствам.

Документация

Любое измерительное устройство имеет относительную погрешность. Обычно этот параметр фиксирован и индивидуален для каждого мультиметра. Это отражено в документации, прилагаемой к изделию. Точность данных обозначается процентом или знаком плюс или минус. Производитель указывает максимально допустимый диапазон отклонений, который получается после калибровки на заводе.

Однако перед использованием вы можете определиться сами. Часто две разные копии, выпущенные одним и тем же производителем, могут иметь разные ошибки. Для правильной оценки лучше использовать абсолютную цифру, которая приводится в конце шкалы ошибок. Например, если вам нужно произвести измерения, где диапазон напряжения составляет 2В, погрешность не должна быть больше ±41мВ.

Если по паспортным данным мультиметра рассчитать погрешность в процентах, например, ±0,5% и ±1D, то считаем. 0,5% от 2 В Это дает значение 40 мВ, и в этом случае нижняя единица равна 1 мВ.

Если вы обнаружите, что на данном отрезке измерений мультиметр показывает отклонения, превышающие предусмотренные, необходима его калибровка. При правильном проведении процедур показания будут более точными, чем те, что указаны производителем в паспорте изделия.

Варианты определения ошибки

Как откалибровать устройство вопрос довольно сложный, потому что единой методики, описывающей эти действия, нет. Каждый пользователь выбирает для себя удобный способ, который максимально соответствует модели его мультиметра и доступен по цене.

Большинство мультиметров используются для измерения напряжения, прозвонки электрических сетей, измерения сопротивления, проверки транзисторов, конденсаторов, некоторые модели способны измерять температуру. Неважно, какая у вас модель. Процедура калибровки может быть одинаковой для нескольких продуктов разных компаний.

Большинство мультиметров имеют стандартную схему. Полученные показания преобразуются в напряжение, которое сравнивается с эталонным значением, называемым VREF. Благодаря этому можно получить измеренные значения. Чтобы они были максимально точными, необходимо, чтобы образцовое напряжение было близко к идеальному. Поскольку значение в большинстве случаев задается обычным резистивным делителем, точность данных может зависеть от того, насколько свежа батарейка в устройстве. Если он разряжен, мультиметр будет давать неверные данные.

Неточность опорного напряжения сделает все остальные значения, полученные с помощью мультиметра, неверными. Методика калибровки требует точной установки этого начального параметра.

Консультация. Перед настройкой прибора замените батарею или убедитесь, что она хорошо заряжена.

Многие мультиметры имеют триммеры для калибровки. Это переменные резисторы с дополнительными выводами. Искать их несложно, они имеют специальные обозначения на плате. Если прибор старого образца, а на плате таких обозначений нет, найдите их примерное расположение, а затем сравните со схемой мультиметра.

Калибратор или эталонное напряжение

Для калибровки можно использовать специальный прибор типа АКИП-2201. Он дает очень точные показания, которые можно использовать для настройки мультиметра. Однако стоимость такого калибратора высока, поэтому его используют только специализированные компании, занимающиеся вопросами калибровки приборов и метрологии.

Более доступным вариантом домашней калибровки является использование источника опорного напряжения. Его можно использовать для калибровки популярных мультиметров Mastech и других брендов. Источником может быть 5-вольтовая микросхема REF5050, или специальный источник управления AD584, или любой источник высокой точности, который вы можете найти. Заявленная точность составляет 0,05%. Подключив в цепь мультиметр, подстроечными элементами добиваются правильных показаний прибора.

Этапы процедуры

В первую очередь необходимо сделать следующее:

• установить делитель, определяющий начальное VREF, для этого нужен потенциометр VR1;
• переключите мультиметр на деление 200 мВ для измерения постоянного тока;
• используйте вольтметр, точность которого известна, подайте на вход нужное напряжение. Чем он ближе к указанной точке диапазона, тем лучше: например, подойдет напряжение 190мВ;
• после этого можно корректировать показания мультиметра. При смене полярности прибор должен отреагировать и подать соответствующий знак.

Кроме того, работа устройства проверяется и в других диапазонах. Если он правильный, расхождений не будет. Для контроля работоспособности можно повторно измерить напряжение с помощью 36-го вывода АЦП. В этом случае напряжение должно быть 100 мВ. Однако не стоит ожидать высокой точности прибора. Дело в том, что производители часто устанавливают однооборотные потенциометры с сопротивлением 20 кОм, вследствие чего не удается получить высокоточные показания прибора.

Переменный резистор VR2 используется для калибровки мультиметра при работе с переменным напряжением. Вам нужно будет выставить мультиметр на тот же диапазон, который использовался ранее — 200 мВ, но напряжение нужно подавать уже переменное. Выход 190мВ, частота должна быть 100Гц. Оцените полученные данные и скорректируйте показания мультиметра, стараясь приблизить их к максимально точным.

Измеритель емкости настраивается с помощью переменного резистора VR3, но для этого требуется эталонный конденсатор. Благодаря ему можно измерить коэффициент усилия. Выходное напряжение мультиметра в этом случае будет прямо пропорционально значению измеряемой емкости; измеряется с помощью АЦП.

Настройка измерителя температуры

Если мультиметр имеет внутренний датчик температуры, для этого чаще всего используется диод D13: падение напряжения будет зависеть от температуры.

Например, если переход TKN p-n отрицательный, типичная настройка будет равна 2 мВ/°C. Если требуется измерить значение температуры внешней среды, используется термопара типа К, чаще всего она стандартная, прикрепляемая к прибору. Он изготовлен из биметаллического сплава, его необходимо подключать параллельно внутреннему датчику.

Для калибровки индикатора температуры нужно отталкиваться от двух точек: 0°С (для этого нужен резистор VR5) и любую температуру, которую вы знаете точно, используйте резистор VR4.

Консультация. Чтобы получить максимальную точность от мультиметра, вам нужно выбрать самое высокое значение температуры, доступное для измерения.

Например, при калибровке дома можно использовать пакет со льдом, температуру тела или кипящую воду. Однако с последним следует быть осторожным, так как в зависимости от атмосферного давления температура кипения воды может изменяться в значении, достаточном для того, чтобы прибор показывал неточные данные. По температуре собственного тела можно контролировать с помощью ртутного термометра.

Вывод можно сделать следующий. Способ проверки мультиметров таким способом не универсален, но наиболее удобен для настройки оборудования в домашних условиях.

Давно прошли те времена, когда измерительные приборы можно было найти только в школе на уроке физики или у специалистов-электриков. В основном это были вольтметры — достаточно громоздкие приборы с большим процентом погрешности. Все изменилось, когда были созданы полупроводниковые радиодетали. Рынок был наполнен различными приборами, появились первые мультиметры. Какие функции выполняет одно из этих устройств, можно увидеть из инструкции ДТ 838.

Функции, выполняемые прибором

Само слово «мультиметр» состоит из двух слов: «мульти» означает «много», а «метр» — «измерять». Оказывается, с помощью устройства можно производить множество различных размеров. Первые устройства были стрелочными. Стрелка поворачивалась на шкале с помощью электромагнита, а пружина возвращала ее обратно. Современные приборы в основном полностью перешли на цифровую индикацию. Что они могут измерить? Чтобы понять, как пользоваться мультиметром DT 838, важно знать его особенности.

Постоянное давление

Наличие электрического тока трудно определить без прибора. Можно, конечно, потрогать рукой, если знаешь, что напряжение маленькое, но как узнать, какое оно? Существующие индикаторы лишь показывают наличие опасного для жизни напряжения. Он измеряется между двумя точками и показывает разность потенциалов при отсутствии внешнего воздействия. Цепи, в которых производится измерение, делятся на два типа:

1. округ Колумбия
2. Переменный ток.

Постоянный ток – это ток, величина и направление которого не меняются со временем. Примером может быть батарея.

Переменная – это ток, изменяющий свою величину и (или) направление во времени. . В него входят:

• синусоидальные;
• прерывистый;
• исправлено.

На практике под переменным напряжением понимается синусоидальный ток, который меняет свою полярность. Его также называют периодическим, потому что полярность регулярно меняется через равные промежутки времени. Измерение постоянного напряжения не представляет сложности, так как значение остается неизменным во времени.

На самой панели мультиметра DT 838 в левом верхнем углу есть буква V, рядом с которой проведены прямая и штриховая линии. Многоугольник, обведенный белым, содержит числа. Это шкала измерения постоянного напряжения, где указаны максимальные значения измеряемого напряжения. Если буква m стоит рядом с цифрой, то измеряются милливольты. В 1 вольте 1000 мБ. Для подключения нужного значения отмеченный конец ручки мультиметра совмещают с выбранной цифрой.

действующее значение

В комплекте с цифровым мультиметром DT 838 идут щупы с проводами разных цветов. Черный подключается к нижнему разъему, красный — к среднему. Эти разъемы на панели прибора соединены графически, а присутствующая надпись показывает пределы измеряемого тока и напряжения. Индикаторы позволяют измерять постоянное и переменное напряжение до 600 В, а ток — до 200 мА.

Переменное (синусоидальное) напряжение постоянно изменяется во времени, и это представляет определенную сложность. Если взять среднее значение, то оно будет равно нулю, полученному прибавлением максимального «плюса» к максимальному «минусу». Поэтому используются разные методы измерения:

• мгновенный;
амплитуда
• ;
• и.о.

Мгновенное значение показывает напряжение в определенный момент времени, а амплитудное значение определяет максимальное значение. Эти методы используются редко, так как в основном выявляют рабочее напряжение. Для этого сравните работу переменного и постоянного тока, разделите значение амплитуды на корень из двух (примерно 1,41). Зная эффективное значение, можно определить амплитуду. Например, если в сети 220 В (действующее значение), то амплитуда будет равна 311 В.

Технически это происходит следующим образом: два последовательно соединенных диода подключаются параллельно таким же другим двум диодам. Между двумя последовательно включенными диодами включается переменное напряжение, с объединенных катодов снимается положительное напряжение, а с анодов снимается отрицательное напряжение. Таким образом, переменное напряжение преобразуется в постоянное, а затем измеряется. Чтобы погасить его избыток, последовательно включают сопротивление.

Поворотом рычага переключателя подключается тот или иной резистор, расширяющий возможности устройства. Если измеренное напряжение неизвестно, измерение всегда начинается с более высокого значения. Категорически запрещается находить и использовать напряжение, превышающее максимально допустимое для устройства.

Измерение тока

В отличие от измерения напряжения, когда вольтметр подключен параллельно источнику питания, ток измеряется иначе. Измеряемая электрическая цепь разрывается, и к разрыву подключается амперметр. В этом случае мультиметр вводит собственное сопротивление. Для уменьшения искажений и расширения предела измерения применяют шунты — резисторы с очень точно согласованным сопротивлением, которые включаются параллельно прибору и понижают общее сопротивление.

В мультиметре такой шунт позволяет измерять значительные токи. , так как его сопротивление меньше сопротивления измерительного прибора, и основная часть тока проходит через него. Он рассеивает очень большой ток, поэтому некоторые мультиметры имеют на панели предупреждение о том, как долго можно измерять большие токи. Например, в DT 838 C указано, что измерение силы тока 10 А должно длиться не более 10 секунд с 15-минутным перерывом.

В мультиметре DT 838 измеряемый ток может достигать до 10 А. При этом щуп с красным проводом подключается к верхнему контакту (он служит только для этой цели), а положение переключателя устанавливается на 10 А. Шкала измерения тока обозначается буквой А с прямой и прерывистой линиями. Малые токи измеряются в миллиамперах (стоит буква «м») или микроамперах. 1А = 1000 мА = 1 миллион микроампер.

Категорически запрещается включать амперметр по схеме вольтметра, то есть параллельно источнику питания. Устройство предназначено для измерения только постоянного или однонаправленного тока. Это связано с тем, что для выпрямления тока нужны диоды, и они имеют очень большое прямое сопротивление, что для амперметра неприемлемо. Для измерения переменного тока используются специальные трансформаторы.

Определение сопротивления

Третьей основной величиной электрического тока является сопротивление. Измеряется относительно постоянного тока. Для этого в устройстве используется аккумулятор. Также можно использовать аккумулятор, но это нежелательно, так как энергопотребление небольшое и аккумулятор потеряет емкость. Показания даются в омах, а если после цифры стоит буква «К» — в килоомах.

Для проверки сопротивления резистора установите переключатель прибора в положение, наиболее подходящее для номинала резистора. На приборе эта шкала обозначена буквой «омега». При проверке переменных резисторов проводят измерение как общего, так и между подвижным контактом и одним из крайних. Причем при повороте подвижного контакта сопротивление должно меняться плавно. Это измерение показывает качество подвижного контакта.

Если резистор стоит на плате, то один из его выводов необходимо отпаять (переменный, возможно полностью), иначе показания могут быть неточными. Омметром допускается проверять не только резисторы, но и почти все остальные радиодетали. Например, можно проверить на короткое замыкание (короткое замыкание) обмотку двигателя на корпус. Полупроводниковые приборы, конденсаторы и другие элементы в рабочем состоянии можно проверить, зная, как они работают.

Другие характеристики мультиметра

Помимо основных измерений, мультиметр облегчает работу электрика еще одним способом. Разные устройства имеют свои особенности, поэтому перед использованием необходимо ознакомиться с инструкцией. . Что касается ДТ 838, то он позволяет:

• измерять температуру;
• проверить работоспособность биполярных транзисторов;
• использовать звуковой генератор.

Для измерения температуры используется специальный датчик с термистором. Он может быть в комплекте с устройством или приобретаться отдельно. Ручка переключателя устанавливается напротив метки TEMP, провода подключаются к нижнему и среднему разъемам. Щуп прижимается к измеряемой поверхности, на шкале высвечивается цифровая индикация. Вы можете измерить температуру без зонда. При этом будет измеряться температура окружающего воздуха (корпуса прибора).

Мультиметр позволяет проверять маломощные биполярные транзисторы, т.к. для большего напряжения нужны гораздо большие напряжения. Гнезда для выводов транзистора сделаны таким образом, что вы можете подключить любой транзистор с любым порядком выводов. Для проверки установите ручку регулятора напротив отметки hFE. Провода, конечно, не нужны.

Последнее, что осталось в этом устройстве, это звуковой генератор. Его отличие от омметра в том, что при малом сопротивлении мультиметр издает звуковой сигнал. Очень удобно использовать, когда значение сопротивления не столь важно, а главное определить низкое сопротивление, например, если жилы в многожильном кабеле не разделены по цвету или их много ( телефон), но надо найти концы одного провода.

В этом случае на одном конце кабеля два провода соединяются вместе, замыкая их. Другим концом щуп подключается к одному проводу, а другой касается по очереди всех остальных. Если пара не найдена, подсоедините другой провод и снова коснитесь всех остальных по очереди. Процедура повторяется до тех пор, пока не будет определена искомая пара. После этого жилы отсоединяются, а к одному из найденных проводов подключается новый и все повторяется.

Хотя прибор прост в использовании, обращаться с ним нужно осторожно. Нужно быть очень осторожным, особенно когда измерения проводятся в разных направлениях. Несоответствие измерений выбранной шкале может привести к поломке или даже поражению электрическим током.

Обзор некоторых типов мультиметров

Сейчас вы можете найти широкий выбор мультиметров с множеством функций. Но основным и популярным прибором является цифровой мультиметр с небольшим количеством функций, например DT-838. Небольшого количества видов измерений хватит даже профессиональным электрикам.

Мультиметры аналоговые и цифровые

Такие функции, как измерение коэффициента передачи транзисторов, генераторов, для работы электрика не нужны. Основными измерительными функциями для электрика являются измерения постоянного и переменного напряжения, измерение постоянного тока, сопротивления, проверка диодов, прозвонка звука.

Цифровые мультиметры имеют легко читаемый семисегментный дисплей. Такие приборы имеют только ручной выбор пределов измерения. Для работы с ними нужно внимательно и правильно выбирать пределы измерения напряжения и тока, иначе можно запросто спалить прибор.

Существуют также автоматические цифровые мультиметры, с которыми удобнее работать. На таком приборе выбирается только вид измерения напряжения, постоянного и переменного тока, сопротивления. Пределы измерения определяются автоматически, начиная с наибольшего. Вероятность спалить такое устройство минимальна. Если вы не путаете тип измерения. Например, после измерения сопротивления, не переключая вид измерения, вы начнете измерять напряжение в розетке.

Ни одно устройство не выдержит такой ошибки. Поэтому при измерении любым тестером будьте внимательны и правильно выбирайте пределы и виды измерений. Одним из примеров автоматического мультиметра является устройство XB-868. Помимо обычных видов измерений, имеет автоматическое отключение питания через 15 минут бездействия, измерение емкости, частотомер.

Аналоговые тестеры включают циферблатные индикаторы. Китайская версия такого тестера YX — 360TR. Указатели гораздо проще цифровых устройств и, следовательно, гораздо надежнее. Эти устройства имеют практически те же функции, что и цифровые. Считается, что дисплей цифровых мультиметров более удобен. Показания на нем легко прочитать. Однако шкала стрелочных приборов не так сложна, как кажется.

Стрелочный аналоговый тестер YX 360TR

Если вы часто работаете с этим тестером, то читаемость шкалы тоже будет удобной. Нужно просто разобраться в устройстве весов и начать работать с устройством. Например, верхняя шкала сопротивления используется для всех диапазонов измерения сопротивления. Указывает сопротивление в Ом от 0 до 1000 Ом на пределе Х1. На пределе X10 показание умножается на 10 и так далее.

Также шкала напряжения от 0 до 250 В. На пределе 1000 В показания шкалы умножаются на 4. Все достаточно просто. Этот прибор имеет ручную калибровку шкалы сопротивления на заданном пределе. Преимущество стрелочных тестеров состоит в том, что сопротивление измеряется при токах в несколько десятков миллиампер.

При таком токе электромагнитные помехи не влияют на показания, в отличие от цифровых приборов, а оксид легко пробивается через выводы измеряемых элементов и провода. Показания стрелочных приборов будут более надежными. Непрерывность силовых диодов также будет более надежной. Токи цифрового мультиметра при измерении сопротивлений и диодов составляют всего несколько микроампер, чего может быть недостаточно для разрушения окиси и грязи проводника.

Надежный с погрешностью 1,5% тестер Ц4353 советских времен

Советские стрелочные испытатели, такие как Ц 4353, были очень надежными. До сих пор они считаются лучшими стрелочными измерительными приборами. Эти устройства имеют защиту по напряжению при неправильном выборе предела измерения. Точность их измерений достигает 1,5%, что до сих пор считается высоким показателем.

Как пользоваться цифровым мультиметром DT-838

Приборы этого типа очень похожи, поэтому вся процедура измерения одинакова и будет представлена ​​одним прибором DT-838. Внешний вид тестера показан на рисунке. Сначала проанализируем положение переключателя режима измерения.

Переключатель режимов измерения и разъемы для щупов мультиметра DT-838

OFF — питание прибора отключено.

В — измерение переменного напряжения на пределе 200 В и 750 В.

А — измерение амплитуды постоянного тока.

hFE — измерение коэффициента усиления транзисторов NPN и PNP.

ТЕМП С° — измерение температуры в диапазоне от — 20 С° до + 1370 С°.

— перезвон со звуковой сигнализацией.

200 Ом — измерения сопротивления до 200 Ом.

2000 — Проверка диодов.

20К — 2000К — измерение сопротивления в пределах 20К, 200К и 2000К.

В — измерение напряжения постоянного тока.

Гнездо COM является общим для всех режимов измерения.

Гнездо ВОммА для измерения во всех режимах, кроме тока при 10 А.

Розетка 10А — измерение постоянного тока только в пределах 200мА — 10А.

Измерение сопротивления мультиметром DT-838

Метод измерения сопротивления представлен ниже. Переключатель устанавливается на предел измерения 200 Ом, если измеряемое сопротивление меньше 200 Ом. Перед измерением малых сопротивлений необходимо замкнуть щупы прибора между собой на пределе 200 Ом.

Устройство покажет 01 — 03 Ом. Это сопротивление зондов; при измерении малых сопротивлений его необходимо вычесть из значения проверяемого сопротивления. Для других пределов это сопротивление учитывать не нужно.

Измерение напряжения, тока и сопротивления мультиметром

Если сопротивление неизвестно и предел измерения не совпадает, то на дисплее появится 1. В этом случае необходимо перейти к более высокому пределу измерения сопротивления . При измерении сопротивления не касайтесь щупов руками, чтобы не внести погрешность.

Измерение напряжения переменного и постоянного тока

Напряжение сети 220 В измеряется при перераспределении В — 750 В. Измерение другого неизвестного напряжения также начинается с предела 750 В, если оно меньше 200 В, то переключиться на нижний предел. Измерения неизвестного постоянного напряжения также начинают с предела 1000 В с дальнейшим уменьшением предела измерения.

Измерение в других режимах

— это тот же режим измерения сопротивления, но со звуковой сигнализацией. На дисплее отображается сопротивление проверяемой линии и одновременно звучит сигнал тревоги. Проверить сигнал тревоги можно, замкнув концы щупов. В комплектации к устройству прилагается датчик температуры (термопара).

При измерении температуры переключатель устанавливается в положение TEMP C°, а черный штекер вставляется в розетку COM . Красный штекер вставляется в розетку VΩmA . Датчик прикладывают к измеряемому объекту (трансформатору, аккумулятору, автоматическому выключателю и т.п.) путем нажатия на него концом карандаша или деревяшкой.

Мультиметр цифровой ДТ — 838 ЦИФРОВОЙ

В положении переключателя hFE измеряется коэффициент усиления транзистора. Определите его полярность, распиновку и вставьте ножки транзистора в гнездо NPN или PNP. На дисплее отображается коэффициент усиления транзистора.

Диоды проверяются в положении переключателя 2000. Целый диод в одном направлении покажет малое сопротивление, а при смене полярности щупов большое сопротивление или бесконечность. Значение 1 в обоих положениях щупов указывает на обрыв диода, а цифра, равная нулю или близкая к нулю, на его пробой.

Токи в пределах 200 мА -10 А измеряются в положении переключателя 10 А . Щупы вставляются в гнезда COM и 10 A . После измерения не забудьте вернуть щупы в гнездо ВОммА .

Будьте внимательны при выборе положения переключателя в режиме измерения. После измерения сопротивления не измеряйте напряжение сети, не переключив выключатель.

Обычно родные щупы недолговечны, поэтому рекомендуется их переделать, а концы щупов сделать острыми, чтобы можно было легко проткнуть изоляцию.

Китай Индивидуальный цифровой мультиметр Dt-838 с функцией проверки температуры и короткого замыкания.

Поставщики, производители, фабрика — низкая цена

Мы установили хорошие деловые отношения с нашими пользователями и построили наш бренд и репутацию в этом ЖК-дисплее с лазерным дальномером для гольфа, портативном цифровом анализаторе растворенного кислорода, портативном промышленном металлоискателе с лазерным дальномером. Компания принимает современную модель управления, которая сочетает в себе институционализацию, стандартизацию и информатизацию, и активно продвигает управление качеством. Наша компания обладает сильной технической силой, производственным опытом, качеством продукции и продуманным послепродажным обслуживанием, и пользуется доверием пользователей с точки зрения репутации. Мы увеличили нашу прибыльность, расширили масштабы и влияние на международном и внутреннем рынках и получили широкое признание за наши отличные результаты.

Профессиональный интеллектуальный цифровой мультиметр GD128 Автоматический выбор диапазона 1000 В 10 А Тестер емкости Ом Гц Тестер емкости REL True RMS AC DC Цифровой мультитестер с цветным ЖК-дисплеем происхождения.

Основные характеристики продукта

---

Полнофункциональный мультиметр: профессиональный мультиметр имеет различные полезные функции для измерения постоянного/переменного напряжения, постоянного/переменного тока, сопротивления, емкости, частоты/мощности, температуры и проверки диодов, проверки целостности цепи, не -Контактное обнаружение напряжения переменного тока, обнаружение провода под напряжением.
Измерение температуры: -40 ~ 1000 ℃ / -40 ~ 1832 ℉ широкий диапазон испытаний, используйте прилагаемый датчик термопары типа K для проверки температуры целевого объекта, единица измерения ℃ / ℉ переключается.
Интеллектуальное (АВТО) измерение: этот режим измерения используется по умолчанию при включении питания. В этом режиме могут быть измерены напряжение постоянного/переменного тока, сопротивление, непрерывность, и измеритель может автоматически идентифицировать сигнал измерения.
Измерение максимального/минимального и относительного значения: в ручном режиме диапазона можно измерять максимальное и минимальное значение (недействительно для емкости, частоты/рабочего цикла, температуры, NCV/живого редуктора) и относительное значение (недействительно для непрерывности, частоты /рабочий цикл, температура, NCV/прямой).
Фонарик и удержание данных: вспомогательное освещение рабочих зон в условиях низкой освещенности, и вы можете нажать кнопку удержания данных, чтобы сохранить измеренное значение неизменным, чтобы записать его на досуге.
Низкое энергопотребление и автоматическое отключение: питание от 3 батареек AAA 1,5 В (не входят в комплект), и если в течение примерно 15 минут не выполняется никаких операций, тестер автоматически отключается для экономии заряда батареи.
Портативный карманный размер: компактный дизайн, удобный для переноски, обернутый резиновым чехлом для защиты мультиметра при падении с высоты.

Технические характеристики изделия

---

Напряжение постоянного тока: 99,99 мВ/999,9 мВ/9,999 В/99,99 В/999,9 В
Напряжение переменного тока: 99,99 мВ/999,9 мВ/2 переменного тока/9,999 В/909,9
Сопротивление: 99,99 Ом/999,9 Ом/9,999 кОм/99,99 кОм/999,9 кОм/9,999 МОм/99,99 МОм
99,99 мкФ/999,9 мкФ/9,999 мФ/99,99 мФ
Частота/рабочие характеристики: 9,999 Гц/99,99 Гц/999,9 Гц/9,999 кГц/99,99 кГц/999,9 кГц/9,999 МГц
Температура: -40~1000℃/-40~1832℉
Материал: ABS
Дисплей: 9999 отсчетов
Частота дискретизации: прибл. 3 раза в секунду
Индикация превышения диапазона: «OL»
Окружающая среда Условия использования: CAT.IV 600 В, CAT.III 1000 В, уровень загрязнения 2, высота над уровнем моря <2000 м , <10 ℃ без конденсации)
Температура и влажность хранения: -10~60 ℃ (отн. влажность <70 %, извлеките батарею)
Источник питания: 3 батарейки 1,5 В AAA (не входят в комплект)
Размер изделия: 165 * 83 * 23 мм/6,49*3,27*0,91 дюйма
Вес изделия: 249G / 8,80oz
Вес упаковки: 467G / 16,48oz
Размер упаковки: 20,3 * 10,7 * 5 см / 7,99 * 4,21 * 1,97in

Список упаковки:

---

1 * MultiMeter

10003

---

1 * * MultiMeter

1000 2 10003

---

1 * *
1 * Thermocouple
1 * Manual (English)

1 * Cloth bag

Product Details

---

1000v 10a digital multimeter with color LCD

Часто задаваемые вопросы

---

1. Каковы ваши условия оплаты?

T/T 50% заранее; Остаток 50% перед отправкой.

2. Q: Ваша компания принимает настройки?

Мы предоставляем услуги по настройке для клиентов. OEM/ODM приветствуется. Любой логотип и любой цвет на ваше усмотрение. Также доступна копия руководства на английском языке.

3.  На этой странице я не нашел нужной модели.

Дорогие друзья, ecatalog будет отправлен вам по электронной почте как можно скорее, когда вы свяжетесь с нами. Кроме того, мы предоставляем услуги по настройке. Итак, свяжитесь с нами!

4. В: Каково время доставки после размещения заказа?

Это зависит от того, есть ли у нас на складе или нет. Наше стандартное время договоренности составляет 3 дня, если у нас есть запас, в противном случае это будет решаться заводским производством. Как правило, требуется 10-45 дней производства в зависимости от количества вашего заказа.

5. Как я могу поверить, что вы можете отправить мне товар после оплаты.

Вы можете подать жалобу на alibaba и вернуть деньги, если после оплаты вы не получили товар.

Вместе со всеми коллегами Китайский цифровой мультиметр Dt-838 с функцией проверки температуры и короткого замыкания. промышленности, мы столкнемся с новой ситуацией, ответим на новые вызовы и создадим новый блеск. С момента основания наша компания развивается и растет. Наш рост и трансформация исходят из силы непрерывных инноваций. Наш принцип — искренность, профессионализм и инновации, и мы всегда предоставляем первоклассные продукты и услуги для общества и клиентов.

Hot Tags: Цифровой мультиметр 1000 В 10 А с цветным ЖК-дисплеем, Китай, поставщики, производители, фабрика, индивидуальные, оптовая торговля, лучшие, низкая цена, в наличии, купить со скидкой, Измеритель объема воздуха, Сигнализация ветра, Источник питания постоянного тока, True RMS Цифровой мультиметр Auto Range 1000V, Цифровые токоизмерительные клещи, Бесконтактный лазерный фотоэлектрический спидометр, Цифровой микроскоп

Бытовой мультиметр, которого я не нашел на рынке / Хабр .

На рынке полно мультиметров любой цены и точности измерения. А вот когда нужен простой бытовой мультиметр, который нужен в хозяйстве: для несложного ремонта бытовой техники, автомобилей, электромонтажных работ, то кроме ДТ-838 на рынке по сути ничего нет. Но не может быть все так печально, рассуждал я, наверняка в чистилище между индикаторной отверткой, щупом-лампочкой и ДТ-838 должны быть еще какие-то приборы. Кто бы гармонично смотрелся в ящике для инструментов, извлекаемый оттуда раз в полгода для редких работ, или жил бы в машине круглый год. Таких не было, и поэтому все, что будет написано ниже, это попытка описать искомый мультиметр, отталкиваясь от требований, предъявляемых повседневностью обычного человека, далекого от электроники, но с прямыми руками.

Забегая вперед, скажу, что я нашел что-то похожее на идеал в приборах YX-1000A, YX-2000A, YX360TRN, но, к сожалению, погода на Марсе, столь точно показываемая этими приборами, меня пока интересует меньше, чем напряжение автомобильного аккумулятора, измеренное в данный момент. В противном случае ему можно было бы простить даже отсутствие звукового циферблата. Похоже, китайцы даже и не пытались, ибо иначе объяснить погрешность в 30% я не могу.

Но именно этот прибор натолкнул меня на мысль, что бытовой мультиметр должен быть стрелочным. Во-первых, для бытового использования точность дешевого стрелочника вполне приемлема. Во-вторых, это позволит сделать хотя бы часть функций доступными без батарейки, например, измерение напряжения. Батарейки любят дохнуть в небрежении, особенно в устройствах людей, живущих в сарае самообслуживания, когда температура там может гулять от +50 до минусовой. С внезапной принудительной автодиагностикой лучше всего бороться при работающем измерительном приборе. Аналогично и дома — аппарат может пролежать без использования пару лет, если жизнь у вас налажена. В завершение темы стрелок могу добавить, что полезно видеть переходные процессы, просто чтобы увидеть, где цепь разомкнута, а где контакт плохой.

Точность стрелочных индикаторов обычно уступает цифровым. Особенно точность дешевых аналоговых мультиметров дешевых аналоговых мультиметров. Это происходит не только из-за особой конструкции распределительного устройства, но и из-за неизбежного процесса удешевления, которому подвергается каждая цепь. Так что рано или поздно из модификаций прибора исчезнет сначала подстроечный резистор, а затем и обычные резисторы изменят класс допуска до такой степени, что пользоваться прибором будет невозможно. Для борьбы с этим я только вижу возможным выкинуть как можно больше диапазонов измерений, чтобы уменьшить элементную базу, а сами диапазоны сжать так, чтобы они, с одной стороны, больше подходили для бытовых нужд, а с другой другое, заставить стрелку ходить с небольшой погрешностью, чтобы даже китайские тётки на конвейере видели, что это не шкала. Ну и можно будет самим не щуриться на состояние китайских апостолов, чтобы разглядеть цифру под стрелкой.

Есть чуть более дорогие стрелочные приборы типа YX-2000A и YX360TRN, но у них примерно такая же проблема в бытовом использовании — куча универсальных диапазонов, для измерений в которых обычно покупают нормальный прибор. Причем эти переключатели будут стоить дороже все тех же ДТ-838 с худшими показателями точности.

Без батареи мы можем измерить постоянное и переменное напряжение, его силу. Начнем с ДК. Помня, что мы имеем дело со стрелочником, для большей точности в пределах диапазона и читаемости результата я бы выделил 2 шкалы:

• 0–6 вольт. Проверить аккумуляторы, кроме короны, литий-ионные аккумуляторы, блоки питания сотовых телефонов. Небольшой диапазон, но тут отклонение в полвольта может быть решающим.
• 0–30 вольт. Проверить линии блоков питания компьютера, блока питания ноутбука, автомобильного аккумулятора.

Что касается переменного тока, то в принципе достаточно одной шкалы до 400 вольт. При условии, что погрешность не более 5%. Этой точности будет достаточно, чтобы понять, правильно ли вы подключили фазы к электроплите, а также не просело ли сетевое напряжение до такой степени, что наблюдаемые неисправности электроприборов могут быть вызваны его падением.

Измерить мощность постоянного тока сложнее. Диапазоны, используемые на современных дешевых мультиметрах, кажутся мне малопригодными для повседневной жизни. Обычно это условные 2 режима — от 0 до 500 мА, и до 10 А. Режимов может быть и больше, но обычно они сидят на двух предохранителях — 0,5 и 10А. Проблема в том, что телефоны, планшеты и все, что сегодня питается от USB, кушает от 500 мА и выше. Разве что ток утечки бортовой сети автомобиля можно проверить в этом режиме. Но если измерять нижний диапазон 0-10 А, то точность будет бесполезной и смотреть на стрелочника будет тяжело. Я думаю, что диапазоны лучше сделать это:

• от 0 до 200 мА. Ток утечки в автомобиле, ток потребления светодиодов.
• 0 — 4 А. USB зарядка, блоки питания для мелкой бытовой техники. В этот диапазон попадают некоторые потребители бортовой сети автомобиля. Неисправности в тех, которые потребляют больше, вы, скорее всего, узнаете по перегоревшим предохранителям.

Не знаю насколько возможно измерение мощности переменного тока на стрелочном приборе без существенного усложнения и стоимости схемы. И насколько это оправдано, так как я не могу припомнить ситуацию, когда мне пришлось бы измерять ток потребления бытовых приборов. В смысле, на нем обычно либо написано, либо это что-то ТЭН-овое, которое больше 10 А кушает, либо техника уже умерла, сигнализируя тем самым, что с токопотреблением не все в порядке.

Теперь функции, требующие батареи. Звуковой набор, все понятно, да хоть светодиодный, да хоть какой. Здесь же можно нажать и прозвонить диоды/светодиоды. Идеально, чтобы диод загорелся. Для этого можно даже выдержать мощность двух батареек АА. Крона — удобная батарейка, чтобы просто слизать. В остальных случаях АА, в крайнем случае гораздо чаще встречаются батарейки ААА. Особенно целевая аудитория воображаемого мультиметра.

Измерение сопротивления также может быть ограничено парой диапазонов.

• от 0 до 200 Ом. Позволяет проверить обмотки трансформаторов, исправность силовых кабелей, а также некоторые КЗ, не пробиваемые прозвонкой продолжения.
