Как пользоваться мультиметром пошаговая инструкция для новичков

Мультиметр — комбинированный тестер, с помощью которого измеряют параметры электрической цепи и ее составляющих. Прибор используют не только в профессиональной сфере, но и в быту. Работать с устройством довольно легко. Тем, кто еще новичок в электротехнике, предлагаем узнать из нашей статьи, как пользоваться мультиметром.

Классификация

Приборы классифицируются на 2 группы — аналоговые и цифровые. Различаются они набором функций, точностью измерений, устойчивостью к помехам, удобством применения.

С помощью тестера можно найти:

  • силу и напряжение тока;
  • сопротивление участков цепи и отдельных элементов;
  • емкость конденсаторов;
  • индуктивность катушек;
  • температуру.

Для ремонта электронной или цифровой техники мультиметры просто незаменимы. Приборы помогают быстро обнаружить поломку и исправить ее.

Аналоговые

Представляют собой стрелочные тестеры, состоящие из чувствительного магнитоэлектрического измерителя, добавочных резисторов и шунтов. Информация передается на градуированную шкалу при помощи подвижной стрелки.

Преимущества аналоговых устройств:

  • устойчивость к помехам;
  • чувствительность к изменениям в электрической цепи;
  • доступная цена.

Недостатки:

  • большая погрешность измерений;
  • нелинейная шкала, для которой требуется предварительное выведение нуля специальным регулятором;
  • низкое внутреннее сопротивление;
  • нет автоматического определения полярности;
  • невозможно измерить переменный ток или напряжение.

Тем не менее некоторые инженеры предпочитают именно аналоговый вариант для тех случаев, когда при испытаниях электрических компонентов нужно точно определить направление и тенденцию изменения величины.

Цифровые

Инструменты последнего поколения очень популярны в среде электронщиков благодаря возможности быстро и точно измерить нужные параметры. Электронные мультиметры более приспособлены для повседневной работы, поэтому их можно с уверенностью рекомендовать новичкам.

Форма и размеры прибора могут быть различными, но алгоритмы измерения основных величин одинаковы практически у всех моделей.

Плюсы цифровых тестеров:

  • информация выводится на дисплей в виде числа с одним/двумя знаками после запятой в нужных единицах, что позволяет не затрачивать время на расшифровку;
  • при замене полярности значения отображаются со знаком минус;
  • высокое внутреннее сопротивление, что сокращает погрешности до минимума;
  • продуманный интерфейс и простое управление помогает быстро освоить принципы измерения и приступить к работе.

Минусов немного:

  • чувствительность к помехам;
  • тусклый дисплей и искажение значений при разрядке батареи питания.

Цифровые мультиметры имеют выход для подключения компьютера, с помощью которого производится запись и дальнейшая обработка результатов.

Конструкция

Мультиметрами чаще всего называют именно цифровые тестеры. Они могут быть как переносными, так и стационарными для профессионального использования.



Самые удобные для домашнего применения — компактные мобильные модели, которые можно держать в руке. Внешне они представляют собой небольшие приборы в виде плоской коробочки. Питание предусмотрено от батареек. На передней поверхности расположены дисплей, дисковый переключатель для установки режима и смены диапазона, 3-4 разъема для щупов и 1 для транзисторов.

На дисплее высвечивается значение измеряемой характеристики. С помощью ручки управления задается режим (измерение силы тока, напряжения, сопротивления и т.д.). По кругу нанесены обозначения показателей и их диапазон. При установке переключателя метка или стрелка должны быть обращены в нужный сектор.

Разъемы служат для подключения щупов. Черный провод по принятым в электротехнике правилам всегда «минус». «Плюсом» может быть любой цвет, в мультиметрах он, как правило, красный. Для измерения температуры в комплект включается термопара.

Гнезда имеют обозначения:

  • СОМ — «земля», нулевая клемма, предназначено для черного щупа;
  • VΩmA — для измерения напряжения, сопротивления и для тока до 200 mA, красный щуп;
  • 10ADC — для тока силой до 10 А.

Два последних используются как контакты для термопары. Отдельно расположен разъем для проверки транзисторов.

Приборы могут выпускаться в ударо-пыле-защищенном исполнении. От механических повреждений электронную начинку подстраховывает прорезиненный кожух, а герметичный корпус изготовлен из негорючего пластика.

Разрядность, разрешение, погрешность

Разрядность мультиметра — это величина, определяющая число разрядов для записи измеряемой характеристики. Она задает не точность прибора, а вид (длину) числа. Так например, разрядность 4 1/2 означает, что дисплей отображает 4 полных разряда и 1 половинчатый, то есть до 19999 отсчетов. Если величина выходит за эти пределы, необходимо переключиться в другой диапазон.

Разрешение обозначает степень точности прибора, то есть на каком интервале возможно обнаружение изменения характеристики. Если разрешение мультиметра составляет 1 мВ в диапазоне 4 В, то при измерении напряжения в пределах 1 В разница между соседними значениями будет не менее 1 мВ.

Погрешность цифрового мультиметра — это наибольшая ошибка, которую допускается прибором при измерении величин в конкретных рабочих условиях. Чем она меньше, тем ближе полученный результат к фактическому значению.

Чаще всего погрешность выражается в процентах. Например, если она составляет 1%, то при отображении напряжения в 200 В истинное значение распределяется в пределах от 198 до 202 В.

Как выставить нужный режим

Если неправильно установить переключатель, то прибор может выйти из строя, потребуется ремонт. Первое действие, которое нужно сделать перед измерением, — определить, какой ток протекает по проводам. Постоянный ток в батарейках, аккумуляторах или блоках питания, переменный — в бытовой электросети.

Если характер тока изначально неизвестен, можно воспользоваться индикаторной отверткой:

  • если индикатор не горит ни на каком контакте, — ток постоянный;
  • при переменном токе свечение в отвертке появляется на фазе, на нуле отсутствует.

Второе — нужно выбрать часть сектора для искомой характеристики. Стандартные обозначения:

  • ACV или V ~ — напряжение переменного тока;
  • DCV или V — — напряжение постоянного тока;
  • DCA — сила постоянного тока;
  • Ω — сопротивление;
  • hFE — усиление транзистора;
  • знак «диод» — режим проверки диодов.

Следующий шаг — выставить диапазон измерений. Когда сила тока неизвестна, переключатель фиксируется на максимальном значении. Если ток окажется больше ожидаемого, это поможет избежать поломки. Так для стандартного напряжения переменного тока 220 В устанавливается предел 600 или 750 В.

Как правильно пользоваться мультиметром: инструкция для чайников

Рассмотрим, как измерить несколько электрических характеристик.

Потенциал

Алгоритм для определения напряжения:

  1. Установить режим в позицию ACV или DCV в предполагаемом интервале.
  2. Черный провод подключить к коннектору СОМ, красный — к разъему VΩmA.
  3. Наконечники щупов соединить с контактами цепи. Например, ввести в отверстия розетки или на полюса батарейки.
  4. Провести измерение.


Высветившееся на дисплее число — величина напряжения в вольтах. Знак «минус» говорит о том, что полярность была нарушена. Если мультиметр поддерживает функцию удержания, значение можно зафиксировать кнопкой HOLD. Это удобно для большой цепочки измерений.

Сила тока

Эта характеристика измеряется только при последовательном подключении тестера в цепь и включенном питании. Большинство приборов дают возможность определить силу тока до 10 А, поскольку в быту большие значения используются редко.


Для проведения измерений в цепи устраивается разрыв. Дальнейшие действия по следующей схеме:

  1. Черный щуп — в гнездо СОМ.
  2. Красный — в разъем до 200 мА или 10А.
  3. Наконечниками осторожно прикоснуться к контактам.
  4. Считать с дисплея значение напряжения.


При работе с оголенными проводами необходимо соблюдать технику безопасности, чтобы не допустить удара током.

Сопротивление

Эту характеристику можно измерить без подачи питания. Исследуемый элемент просто замыкается между двумя щупами. Если проводимости нет, на экране высвечивается единица.

Последовательность действий:

  1. Установить режим Ω, выбрав максимальный диапазон.
  2. Щупы вставить в соответствующие коннекторы.
  3. Проверить состояние — замкнуть щупы друг на друга. Должен появиться 0 или небольшое число, которое нужно учитывать при измерении сопротивления цепи.
  4. Концы проводников набросить на контакты исследуемого объекта.
  5. На экране появится сопротивление элемента или участка цепи.

Для точных измерений рекомендуется провести 2-3 попытки.

Измерение транзисторов

Для проверки исправности pn-переходов и определения коэффициента усиления:

  1. Установить режим
  2. Вставить ножки транзистора в разъем в соответствии с цоколевкой, соблюдая зоны PNP и NPN.
  3. Отображением на дисплее будет значение усиления сигнала.


Диоды и простейшие транзисторы также измеряются при установленном режиме «диод». К базе подключается красный щуп (плюс), на эмиттер или коллектор черный (минус). При правильной полярности на экране высветится коэффициент передачи.

Емкость конденсатора

До проведения замеров конденсатор должен быть разряжен. Обнулить его можно отверткой с изолированной ручкой, соединив выводы между собой, но более безопасно с помощью 15 вольтовой лампочки с припаянными щупами. Даже мощный конденсатор до 400 В разряжается быстро как без риска для человека, так и самого электрического элемента.


Измерение емкости производится по схеме:

  1. Выставить режим Fcx.
  2. К коннектору для конденсаторов подключить красный щуп, черный — к СОМ.
  3. Измерить емкость. На дисплее она появится в Фарадах.

При неисправностях конденсатора сопротивление бесконечно. Пробой характеризуется уменьшением, кратным его величине.

Прозвонка

Чтобы установить целостность проводки или кабелей, производится их «прозвон». Он заключается в проверке сопротивление участка на минимальном диапазоне измерений:

  1. Установить режим прозвонки (значок «звуковой микшер»).
  2. Подключить щупы к соответствующим гнездам, а наконечники — к концам участка проводки.


Если целостность не нарушена, раздастся звуковой зум, а на дисплее будет близкое к 0 значение. Если число нестабильное и «прыгающее», проводимость отсутствует.

Измерение температуры

Некоторые модели поддерживают функцию определения температур. Для этого приборы комплектуются термопарами — проводниками из разных металлов.

При контакте с температурной средой между их концами образуется электрический потенциал. Измеряя его, можно найти температуру объекта. На шкале с функцией термодатчика предусмотрен сектор ТЕМР, куда нужно устанавливать переключатель режима.

Последовательность измерений:

  1. Вставить концы термопары в соответствующие коннекторы, соблюдая полярность.
  2. Приблизить условный спай к точке, в которой нужно найти температуру.
  3. На экране отобразится искомая величина.

Если полярность нарушена, то при исследовании более горячего объекта температура будет понижаться. Для проверки работоспособности можно зажать конец термопары в руках. На экране должно появиться значение около 36°.

Популярные модели: краткий обзор мультиметров

Большинство тестеров производится в Китае. Они достаточно точно определяют электрические характеристики и при соблюдении правил эксплуатации надежны и долговечны. Важно знать, как пользоваться мультиметром для начинающих, чтобы при работе не возникло проблем.

Цифровые мультиметры DT

Мультиметр DT830B

Предназначен для измерения тока не выше 10 А. На корпусе 3 стандартных разъема и один для проверки транзисторов и диодов. Питание прибора осуществляется от батареи типоразмера «крона». Для нее нет отдельного гнезда на корпусе, она вставляется в при полностью снятой задней крышке.

В комплекте 2 щупа. Один черный, который подключается к разъему СОМ, другой красный — во второй или третий согласно измеряемой величине. Щупы изготовлены в бюджетном исполнении. При желании можно купить более качественные, но и эти вполне удобны для использования.

При проведении замеров сначала подключается черный провод, затем красный. Держать щупы нужно аккуратно, не касаясь металлических наконечников. Если «плюс» и «минус» перепутаны, прибор даст об этом знать знаком «-» перед числом на экране.

Максимальное значение напряжения для этого мультиметра — 500 В. При приближении к нему на дисплее появляется значок «HV» — High voltage, предупреждающий о высоком вольтаже. Если нужна максимальная точность измерений, необходимо учитывать сопротивление самих щупов. Это определяется при замыкании наконечников друг на друга. Модель DT830В недорогая. В комплекте может отсутствовать инструкция на русском языке.

При использовании тестера нужно учитывать особенности:

  • погрешность составляет около 1%;
  • ручная установка режимов;
  • исполнение не ударопрочное, пластиковый корпус при ударе можно повредить;
  • щупы среднего качества;
  • нет подсветки дисплея.

Мультиметр DT832

Модель очень похожа на предыдущую, но функционал расширен возможностью использования генератора и измерения температуры. Помимо щупов в комплект входит термопара.

Для удобства пользователей индикатор питания показывает разрядку батарейки, на дисплее появляется знак ВАТ. Система защиты содержит предохранители, которые при ошибке оператора перегорают, и тогда их необходимо менять на аналогичные новые.

Для использования генератора переключатель функций нужно установить в положение _|¯|_|¯. Щупы подключить к нулю и VΩmА. Между ними появится ток частотой 50 Гц и напряжением около 5 В, который можно использовать для своих целей.

Мультиметр DT838

Модель по виду и принципу работы очень похожа на предыдущую. Выполняет функции — измерение параметров постоянного и переменного тока, транзисторов, прозвонка плюс тестирование диодов, определение температуры, емкости конденсаторов. Генератора как в DT832 нет.

Щупы достаточно мощные и имеют большое сопротивление. В комплекте есть термопара с датчиком. Дизайн девайса более понятный, яркая шкала, крупные обозначения. Переключатель двухцветный, со светлой стрелкой на указателе. Это позволяет меньше ошибаться при перестановке режимов. При перегрузках на дисплее высвечивается «1». Для защиты от ошибок оператора в систему встроен плавкий предохранитель.

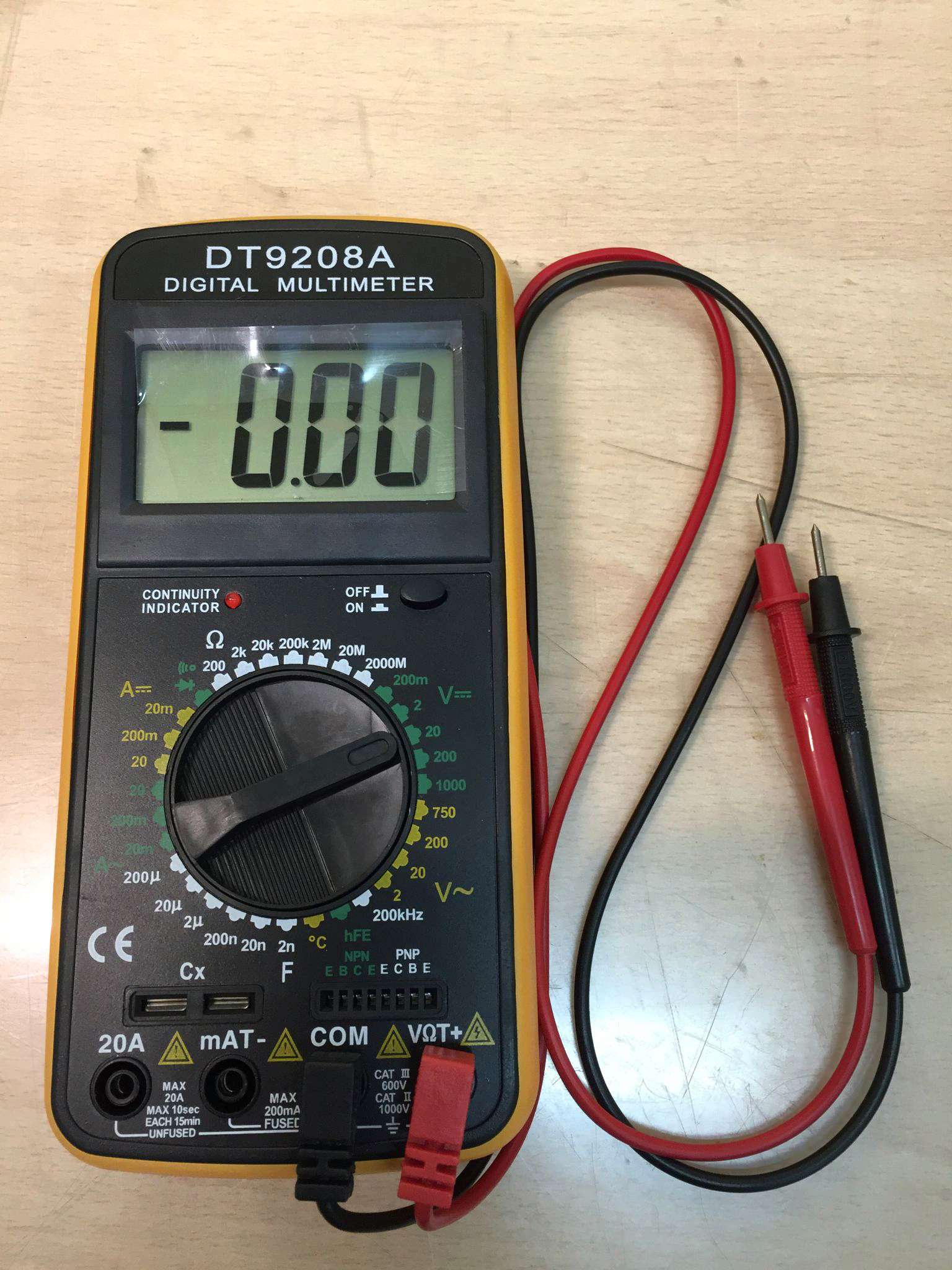

Мультиметр DT9208A

Модель имеет широкий функционал. С ее помощью можно:

  • измерить силу тока, напряжение, частоту и сопротивление;
  • прозвонить цепь;
  • провести диодный тест;
  • определить коэффициент передачи транзистора и емкость конденсатора.


Прибор укомплектован термопарой, которая используется для измерения температуры от -40 до 1000°С. Индикатор разрядки батареи — знак на дисплее +- — укажет, что пора заменить источник питания. При паузе более 15 мин срабатывает автоматическое отключение прибора. Для его включения необходимо нажать на кнопку Power.

Особенность DT 9208A — возможность измерять токи свыше 10 А. Для этого на корпусе присутствует отдельный разъем. Для удобства считывания данных дисплей можно повернуть и установить под нужным углом.

Все пределы защищены от перегрузок комбинированной системой. Информация на экране удерживается с помощью кнопки HOLD. Для защиты от химического воздействия и пыли комплектация может включать силиконовый кожух. Если его нет, рекомендуется приобрести самостоятельно.

Мультиметр DT9205A

Высокоточный прибор с погрешностью не более 0,5% применяются в полевых или лабораторных условиях, мастерских, домашнем хозяйстве. Диапазон рабочих температур — 0…40°С. Хранить рекомендуется при -10…+50°С.

Корпус достаточно большой — 186х86х41 мм, изготовлен из прочного пластика желтого цвета. Дисплей тоже крупный, хорошо читаются все цифры и значки.

Питание включается кнопкой Power. Внизу расположены 4 коннектора, в том числе для измерения тока свыше 20 А. Разъем для транзисторов — в правом верхнем углу. Нет функций определения температуры и частоты, использования генератора.

Мультиметр DT-61

Этот прибор объединяет 6 функций:

  • стандартного цифрового тестера;
  • влагомера;
  • термометра;
  • бесконтактного измерителя переменного тока;
  • люксметра;
  • шумомера.

DT-61 предназначен для профессиональной и бытовой сферы. Цифровой мультиметр измеряет силу и напряжение постоянного/переменного тока, сопротивление, осуществляет прозвонку электрических цепей, тестирование диодов и определение температуры.

Помимо этого в его функционал включено измерение уровня шума в производственных цехах, школах, офисах, жилых домах, аэропортах. Прибор осуществляет проверку акустики студий, студенческих аудиторий и оборудования, работающего с выделением шумового загрязнения. Для перехода в режим шумомера переключатель нужно установить в сектор dCB, направить микрофон на источник звука (горизонтально). При сильном ветре рекомендуется применять ветрозащиту.

Функция люксметра используется при определении освещенности помещений. Светочувствительный селеновый фотоэлемент преобразует энергию света в электрическую и определяет интенсивность наклонно падающих лучей с высокой точностью. Для проведения измерений переключатель устанавливается в режим Lux.

Определение влажности воздуха производится в режиме ON. Необходимо разместить прибор в помещении как минимум на 2 часа. Показатели будут отображены на дисплее %RH.

Заключение

Как пользоваться мультиметром — актуальный вопрос для тех, кто начинает пошагово осваивать азы электротехники. Устройство поможет определить параметры электрических цепей с большой точностью и скоростью. Некоторые модели выполняют функции влагомера, люксметра и шумомера, что значительно расширяет возможности этих удобных приборов.

DT9201A/DT9202A/DT9203A/DT9204A



При копировании материала укажите ссылку © 2018
контакты
rykovodstvo.ru

DT9201A/DT9202A/DT9203A/DT9204A/

DT9205A/DT9206A/DT9207A/DT9208A/

1. ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

Данный мультиметр изготовлен и испытан в соответствии с IEC-1010 с категорией защиты по перегрузке по напряжению CAT II и 2-й категории по защите от воздействия окружающей среды.

Для безопасной и надежной работы прибора следуйте всем инструкциям по безопасности.

1.1 ПЕРЕД ИСПОЛЬЗОВАНИЕМ


  • При работе с прибором пользователь должен соблюдать все правила безопасности, а именно:

— Защищаться от опасности поражения электрическим током.

— Беречь прибор от неправильного включения


  • Полное соответствие со стандартами безопасности может быть гарантировано только при использовании поставляемых в комплекте щупов. При необходимости они могут быть заменены аналогичными с тем же диапазоном измерений. Щупы должны быть в хорошем состоянии.

1.2 ВО ВРЕМЯ РАБОТЫ

  • Никогда не превышайте максимально допустимых значений входных сигналов, указанных в спецификации для каждого диапазона измерений.

  • Не касайтесь открытых гнезд мультиметра, когда он подключен к измеряемой схеме.

  • Если порядок измеряемой величины заранее не известен установите переключатель диапазонов на максимальное значение.

  • Всегда отключайте щупы от измеряемой схемы при смене функции работы прибора.

  • При проведении измерений в телевизорах или импульсных блоках питания всегда помните, что там могут присутствовать высоковольтные импульсы напряжения, которые могут вывести прибор из строя.

  • Никогда не проводите измерение величины сопротивлений во включенных схемах.

  • Никогда не измеряйте емкость конденсаторов, не убедившись, что они полностью разряжены.

  • Будьте всегда осторожны при работе с напряжениями более 60 V пост. или 30 V перем. При проведении измерений держите пальцы за защитной кромкой щупов.

1.3 СИМВОЛЫ

Указывает оператору на необходимость ознакомления с соответствующим разделом настоящей инструкции

Указывает на разъемы, на которых могут присутствовать опасные напряжения

Заземление

Двойная изоляция ( Защита по II классу )

1.4 УХОД ЗА ПРИБОРОМ


  • Перед снятием задней крышки отсоедините щупы от источников электрического напряжения.

  • Для защиты от короткого замыкания заменяйте сгоревший предохранитель только аналогичным по току и напряжению: 200 mA/250 V.

  • При появлении неисправности или аномалий в работе прибор не может далее использоваться и подлежит проверке.

  • Никогда не пользуйтесь мультиметром при снятой или незакрепленной задней крышке.

  • Не используйте абразивов и растворителей при уходе за прибором, только мякгие моющие средства.

2. ОПИСАНИЕ

Настоящий прибор является одним из серии портативных профессиональных измерительных инструментов, способных выполнять следующие функции:


  • измерение постоянного и переменного напряжения

  • измерение постоянного и переменного тока

  • измерение сопротивлений

  • диодный и транзисторный тесты

  • звуковая прозвонка

Некоторые модели также обеспечивают следующие функции:

  • измерение пост. и перем. тока в диапазонах 200 А, 2 А.

  • измерение сопротивлений в диапазоне 200 М

  • измерение емкости конденсаторов

  • измерение частоты

  • измерение температуры

2.1 СЕЛЕКТОР ВЫБОРА ФУНКЦИЙ И ПРЕДЕЛОВ

Селектор обеспечивает выбор 30 функций и пределов измерений. Обеспечивается вращением переключателя.

2.2 КНОПКА ВКЛЮЧЕНИЯ ПИТАНИЯ

Используется для включения и выключения мультиметра.

2.3 КНОПКА ЗАПОМИНАНИЯ ИЗМЕРЕННОГО ЗНАЧЕНИЯ «HOLD»

Используется для включения режима HOLD (в режимах измерения постоянных и переменных токов и напряжений, частоты и температуры).

2.4 ЖК ДИСПЛЕЙ

Поворотный дисплей может устанавливаться под произвольным углом, обеспечивая комфорт при работе с прибором.

2.5 ВХОДНЫЕ ГНЕЗДА

Мультиметр имеет четыре входных гнезда, защищенных от перегрузки превышающей указанные пределы. Во время работы установите черный щуп в гнездо “СОМ”, а красный в гнездо, соответствующее данному режиму измерения.


Функция

Гнездо д/крас­ного провода

Входные пределы

200mV и 200mV

V и V

Hz

(А) mA и (А) mA

2A и 2A

20A и 20A


V/ или V//Hz

V/ или V//Hz

V/ или V//Hz

V/ или V//Hz V/ или V//Hz mA

A

20А


250V пост. или перем. эфф.

1000V пост. или 700Vпер.

250V пост. или перем.

250V пост. или перем.

250V пост. или перем.

200 mA пост. или перем.

2A пост. или перем.

20А 15 секунд максимум


3. ИНСТРУКЦИЯ ПО РАБОТЕ С ПРИБОРОМ

3.1 ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ


  1. Соедините черный щуп с гнездом “СОМ” а красный с гнездом “V  Hz” прибора.

  2. Поворотным переключателем выберите желаемый предел измерения V или V и подсоедините щупы к источнику напряжения или исследуемой нагрузке.

Прочтите показания на дисплее. При измерении постоянного напряжения индикатор покажет полярность сигнала на красном щупе.

  1. Если дисплей показывает “1”, это указывает на перегрузку и необходимость выбрать больший предел измерения.

3.2 ИЗМЕРЕНИЕ ТОКА

  1. Соедините черный щуп с гнездом “СОМ” а красный с гнездом “mA” прибора для токов не более 200 mA (Некоторые модели имеют диапазон 2А: соедините красный щуп с гнездом “2А”). Для токов до 20А переставьте красный щуп в гнездо «20А».

  1. Поворотным переключателем выберите желаемый предел измерения А или А и подсоедините щупы последовательно с исследуемой нагрузкой. На дисплее появится измеренное значение напряжения и его полярность на красном щупе.

  2. Если дисплей показывает “1”, это указывает на перегрузку и необходимость выбрать больший предел измерения.

3.3 ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЙ

  1. Соедините черный щуп с гнездом “СОМ” а красный с гнездом “V  Hz” прибора ( полярность красного будет “+” ).

  2. Поворотным переключателем выберите желаемый предел измерения  и подсоедините щупы к с исследуемой нагрузке.

ЗАМЕЧАНИЕ:

  1. Если измеряемое сопротивление превышает максимальное значение выбранного предела измерения или вход не подсоединен к сопротивлению дисплей покажет “1”.

  2. При измерении величины сопротивления, находящегося в схеме убедитесь, что схема выключена и конденсаторы полностью разряжены.

  3. При измерениях свыше 1 МОм прибор может устанавливать показания в течение нескольких секунд. Это является нормальным при измерении больших сопротивлений.

  4. На диапазоне 200 om и 200 МОm при замыкании щупов накоротко дисплей покажет около 4-10 единиц. Это значение должно быть вычтено из полученного результата при измерении сопротивлении на этом пределе. Например, при измерении сопротивления в 100 МОм дисплей покажет 101,0 и правильное значение будет 101,0-1,0=100,0 МОм.

3. 4 ИЗМЕРЕНИЕ ЕМКОСТИ КОНДЕНСАТОРОВ

  1. Установите поворотный переключатель на желаемый предел измерения емкости F.

  2. Перед установкой конденсатора в разъем для конденсаторов убедитесь, что конденсатор полностью разряжен.

3.5 ИЗМЕРЕНИЕ ЧАСТОТЫ

  1. Соедините черный щуп с гнездом “СОМ” а красный с гнездом “V  Hz” прибора.

  2. Установите поворотный переключатель в положение KHz и подсоедините щупы к источнику сигнала или исследуемой нагрузке.

ЗАМЕЧАНИЕ:

  1. При входном сигнале свыше 10 В эфф. считывание возможно, но точность не гарантируется.

  2. При малых входных сигналах в условиях сильных внешних шумов предпочтительнее использовать экранированный кабель.

3.6 ПРОВЕРКА ДИОДОВ

  1. Соедините черный щуп с гнездом “СОМ” а красный с гнездом “V  Hz” прибора ( полярность красного будет “+” ).

  2. Установите переключатель функций в положение и соедините красный щуп с анодом, а черный щуп с катодом измеряемого диода. Дисплей покажет приблизительное прямое падение напряжение на диоде. При обратном подключении щупов к диоду дисплей покажет “1”.

3.7 ПРОВЕРКА ТРАНЗИСТОРОВ

  1. Установите поворотный переключатель в положение hFE.

  2. Определите, какого типа проводимости, PNP или NPN проверяемый транзистор и определите местоположение его эмиттера, коллектора и базы. Установите выводы транзистора в соответствующие гнезда разъема на приборе.

  3. Дисплей покажет приблизительный коэффициент hFE транзистора при токе базы 10 А и напряжении коллектор-эмиттер 3,2 В.

3.8 ПРОЗВОНКА СОЕДИНЕНИЙ

  1. Соедините черный щуп с гнездом “СОМ” а красный с гнездом “V  Hz” прибора ( полярность красного будет “+” ).

  2. Установите переключатель функций в положение и подсоединить щупы прибора к двум точкам проверяемой цепи. Если существует электрический контакт между этими двумя точками ( то есть сопротивление менее 50 Ом ) прозвучит сигнал зуммера.

3.9 ИЗМЕРЕНИЕ ТЕМПЕРАТУРЫ

  1. Установите переключатель функций в положение TEMP и дисплей покажет температуру окружающей среды.

  2. Установите в разъем для измерения температуры на передней панели прибора термопару К-типа и соедините пробник термопары с измеряемым объектом. Прочитайте показания на дисплее.

ВНИМАНИЕ: Для того, чтобы избежать поражения электрическим током выньте термопару, приступая к измерению других параметров.

4 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Указанная точность гарантируется в течение 1 года со дня проведения калибровки при температуре 18С — 28С и относительной влажности не более 80%.

4.1 ОБЩИЕ ПАРАМЕТРЫ


Максимальное напряжение между гнездами и землей

1000 В пост. или 700 В эфф. пер.

(синус)


Плавкий предохранитель

вход mA: 200mA, вход A: 2A, вход 20А без предохр.

Дисплей

ЖК 1999 обновление 2-3 раза/сек.

Метод измерения

АЦП с двойным интегрированием

Индикация перегрузки

Символ “1” без других цифр

Индикация полярности

“” при отрицательной полярности

Диапазон рабочих температур

0С … 40С

Диапазон температур хранения

-10С … 50С

Индикация разряда батарей

Знак на дисплее

Размер

42мм х 91мм х 192мм

Вес

370 г

4.2 ПОСТОЯННОЕ НАПРЯЖЕНИЕ

Диапазон

Разрешающая способность

Точность

200 mV

0. 1 mV

+ 0.5% + 1 D

2 V

1 mV

+ 0.5% + 1 D

20 V

10 mV

+ 0.5% + 1 D

200 V

0.1 V

+ 0.5% + 1 D

1000 V

1 V

+ 0.8% + 2 D

Входное сопротивление: 10 МОм

4.3 ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ


Диапазон

Разрешающая способность

Точность

200 mV

0.1 mV

+ 1.2% + 3 D

2 V

1 mV

+ 0. 8% + 3 D

20 V

10 mV

+ 0.8% + 3 D

200 V

0.1 V

+ 0.8% + 3 D

1000 V

1 V

+ 1.2% + 3 D

Входное сопротивление: 10 МОм.

Диапазон рабочих частот: 40 — 400 Гц

Измерение: калиброванное в эффективном значении переменного напряжения синусоидальной формы.

4.4 ПОСТОЯННЫЙ ТОК


Диапазон

Разрешающая способность

Точность

Падение напр. при измерении

200A

0.1A

+ 0.8% + 1 D

1. 0 mV / A

2 mА

1A

+ 0.8% + 1 D

100 mV / mA

2 mА

10 A

+ 0.8% + 1 D

11 mV / mA

200 mА

0.1 mА

+ 1.5% + 1 D

2.0 mV / mA

2 А

1 mА

+ 1.5% + 1 D

0.4 V / A

20 А

10 mА

+ 2.0% + 5 D

0.03 V / A

4.5 ПЕРЕМЕННЫЙ ТОК

Диапазон

Разрешающая способность

Точность

Падение напр. при измерении

200A

0.1A

+ 1.8% + 3 D

1.0 mV / A

2 mА

1A

+ 1.0% + 3 D

100 mV / mA

2 mА

10 A

+ 1.0% + 3 D

11 mV / mA

200 mА

0.1 mА

+ 1.8% + 3 D

2.0 mV / mA

2 А

1 mА

+ 1.8% + 3 D

0.4 V / A

20 А

10 mА

+ 3.0% + 7 D

0.03 V / A

Диапазон рабочих частот: 40 — 400 Гц

Измерение: калиброванное в эффективном значении переменного напряжения синусоидальной формы.

4.6 СОПРОТИВЛЕНИЕ


Диапазон

Разрешающая способность

Точность

200 Ом

0.1 Ом

+ 0.8% + 3 D

2 КОм

1 Ом

+ 0.8% + 1 D

20 КОм

10 Ом

+ 0.8% + 1 D

200 КОм

100 Ом

+ 0.8% + 1 D

2 МОм

1 КОм

+ 0.8% + 1 D

20 МОм

10 КОм

+ 1.0% + 2 D

200 МОм

100 КОм

+ 5. 0% ( — 10 единиц ) + 10 D

Замечание: На диапазоне 200 МОм при замкнутых накоротко щупах дисплей показывает 1 МОм, это значение необходимо вычесть из полученного результата

4.7 ЕМКОСТЬ


Диапазон

Разрешающая способность

Точность

2 nF

1 pF

+ 4.0% + 3 D

20 nF

10 pF

+ 4.0% + 3 D

200 nF

0.1 nF

+ 4.0% + 3 D

2 F

1 nF

+ 4.0% + 3 D

20 F

10 nF

+ 4. 0% + 3 D

4.8 ЧАСТОТА (кроме М9502)

Диапазон

Разрешающая способность

Точность

20 КГц

10 Гц

+ 1.5% + 5 D

Чувствительность: 200 мВ эфф. но не более 10 В эфф.

ТЕМПЕРАТУРА (кроме М9502)


Диапазон

Разреш.

Точность

способн.

-20С…0С

0С…400С

400С…1000С

-20С…1000С

1С

+ 5. 0% + 4 D

+ 1.0% + 3 D

+ 2.0%

5. ПРИНАДЛЕЖНОСТИ

5.1 ПОСТАВЛЯЕМЫЕ С МУЛЬТИМЕТРОМ

Щупы HYTL — 060

Батарея 9 V

Инструкция по эксплуатации HYS004226

Защитный кожух HYHT — 060

5.2 ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

Термопара “К” типа HYTP -105


  1. ИСПОЛЬЗОВАНИЕ ЗАЩИТНОГО КОЖУХА

Кожух используется для защиты мультиметра.

6. ЗАМЕНА БАТАРЕИ И ПРЕДОХРАНИТЕЛЯ

Если на дисплее “загорелся” значок это указывает на то, что необходимо заменить батарею. Отверните винты и откройте заднюю крышку, замените разряженную батарею новой.

Предохранитель редко нуждается в замене и выгорает почти всегда в результате ошибки оператора. Откройте крышку как описано выше и замените сгоревший предохранитель новым таким же по размеру и по электрическим параметрам.

ПРЕДУПРЕЖДЕНИЕ:

Для того чтобы избегать поражения электрическим током, перед тем, как снять заднюю крышку убедитесь, что щупы отсоединены от измеряемой схемы.

Чтобы избежать риска возгорания прибора заменяйте предохранитель только аналогичным быстроплавким: 200 мА / 250 В, некоторые модели этой серии снабжены предохранителем 2А / 250 В.

Цифровой мультиметр Mercury MTM01. Руководство пользователя

Цифровой мультиметр Mercury MTM01. Руководство пользователя.
Предупреждение

Во избежание возможного поражения электрическим током или травм, а также во избежание возможного повреждения тестера или тестируемого оборудования соблюдайте следующие правила:

  • Перед использованием тестера осмотрите корпус. Не используйте тестер, если он поврежден или снят корпус (или часть корпуса). Ищите трещины или отсутствующий пластик. Обратите внимание на изоляцию вокруг разъемов.
  • Осмотрите измерительные провода на наличие повреждений изоляции или оголенного металла. Проверьте измерительные провода на непрерывность.
  • Не подавайте напряжение выше номинального, указанного на тестере, между клеммами или между любой клеммой и заземлением.
  • Поворотный переключатель должен находиться в правильном положении, и во время измерения нельзя переключать диапазон во избежание повреждения.
  • Когда тестер работает при эффективном напряжении более 60 В постоянного тока или 30 В среднеквадратичного значения переменного тока, следует соблюдать особую осторожность, поскольку существует опасность поражения электрическим током.
  • Используйте соответствующие клеммы, функцию и диапазон для ваших измерений.
  • Не используйте и не храните тестер в условиях высокой температуры, влажности, взрывоопасных, легковоспламеняющихся, влажных или сильных магнитных полей. Производительность тестера может ухудшиться после воздействия любого из этих элементов.
  • При использовании измерительных проводов держите пальцы за защитой для пальцев.
  • Перед проверкой сопротивления, целостности цепи и диодов отключите питание цепи и разрядите все высоковольтные конденсаторы. F
  • Замените батарею, как только появится индикатор батареи. При низком заряде батареи счетчик может давать ложные показания, что может привести к поражению электрическим током и травмам.
  • Удалите соединение между измерительными проводами и проверяемой цепью и выключите питание измерителя, прежде чем открывать его корпус.
  • Внутренняя схема счетчика не может быть изменена по желанию во избежание повреждения счетчика и любого несчастного случая.
  • Для регулярной очистки поверхности тестера следует использовать мягкую ткань и мягкое моющее средство. Нельзя использовать абразивы и растворители, чтобы предотвратить коррозию или повреждение поверхности тестера.
  • Тестер подходит только для использования внутри помещений.
  • Выключайте тестер, когда он не используется, и извлекайте аккумулятор, если он не используется в течение длительного времени. Регулярно проверяйте аккумулятор; немедленно замените батарею, если появились какие-либо признаки утечки. Аккумуляторная кислота повредит тестер.
Общие спецификации

MAX DISPLAY: LCD (COUNT 1999) 67 x 42 мм
Полярность: автоматическая, указанная минус, предполагаемый плюс Метод меры: двойной интегральный переключатель A/D. Скорость выборки выборки: 2 раза на второй
Индикация перегрузки: «1» отображается в рабочей среде: 0ºC-40ºC, в <80%RH. Индикация: «
Размеры: 190 x 90 x 33 мм
Вес: 190 г (включая батарею)

Multimeter Compassing Таблица
Model DCV ACV DCA ACA Ω hFE Cap
MTP01 Y Y Y Y Y Y Y Y Y
Technical Specifications
RANGE RESOLUTION ACCURACY
200mV 100uV ±(0. 5% of rdg + 3D)
2V 1mV

±(0.8% of rdg + 5D)

20V 10mV
200V 100mV
600V 1V ±(1.0% of rdg + 5D)

Input Impedance: 10MΩ
Overload Protection: 1000V DC or 750V AC rms Максимум. Входное напряжение: 1000 В постоянного тока

AC Voltage
RANGE RESOLUTION ACCURACY
200V 100mV ±(2.0% of rdg + 10D)
500V 1 В ±(2,0% от показания + 10D)

Входное сопротивление: 10 МОм Ом Диапазон частот: 40 Гц ~ 400 Гц
Защита от перегрузки: 1000 В пост. тока или 750 В перем. Максимум. Входное напряжение: 750 В переменного тока, среднеквадратичное значение

Audible Contenuity
Диапазон Описание Обращение
.
    Отображается приблизительное падение прямого напряжения Напряжение холостого хода: около 2,8 В

Overload Protection: 250V DC/AC rms

DC Current
RANGE RESOLUTION ACCURACY
2mA 1uA ±(1.8% of rdg + 2D)
20mA 10uA
200mA 100uA ±(2.0% of rdg + 2D)
10A 10mA ±(2.0% of rdg + 10D)

Защита от перегрузки: MA: F0. 5a/600V Предложение 10A: F10A/600 В. 2mA 1uA ±(2.0% of rdg + 2D) 20mA 10uA 200mA 100uA ±(2.0% of rdg + 2D) 10A 10 мА ±(2,5 от показания + 10D)

Защита от перегрузки: мА: предохранитель F0,5 A/600 В (DT9205A, DT9207A, DT9208A) 40Hz ~ 400Hz
Response: Average, calibrated in rms of sine wave

Resistance
RANGE RESOLUTION ACCURACY
200Ω 0.1Ω ±(1.0% рдг + 10D)
2KΩ

±(1.0% of rdg + 4D)

20kΩ 10Ω
200kΩ 100Ω
2MΩ 1kΩ
20MΩ 10kΩ ±(1. 0% of rdg + 10D)
200MΩ 100kΩ ±[5%*(rdg-10) + 10D)

Open Circuit Voltage: about 3V Защита от перегрузки: 250 В постоянного/переменного тока, среднеквадратичное значение

Capacitance
RANGE RESOLUTION ACCURACY
2nF 1pF



±(4.0% of rdg + 5D)

20nF 10pF
200nF 100pF
2uF 1nF
20uF 10nF

Защита от перегрузки: предохранитель F0,5A/600 В Защита от перегрузки: 250 В постоянного/переменного тока, среднеквадратичное значение.

  • Установите переключатель RANGE в желаемое положение VOLTAGE, если измеряемое напряжение заранее неизвестно, установите переключатель в самый высокий диапазон и уменьшайте его, пока не будут получены удовлетворительные показания.
  • Подключите измерительные провода к измеряемому устройству или цепи.
  • Включите питание измеряемого устройства или цепи. На цифровом дисплее появится значение напряжения вместе с полярностью напряжения.
  • Обратите внимание:
    • В небольшом диапазоне измеритель может отображать нестабильные показания, когда измерительные провода не подключены к измеряемой нагрузке. Это нормально и не повлияет на измерения.
    • Когда измеритель показывает символ превышения диапазона «1», необходимо выбрать более высокий диапазон.
    • Во избежание повреждения прибора не измеряйте напряжение, превышающее 600 В постоянного тока (для измерения постоянного напряжения) или 600 В переменного тока (для измерения переменного напряжения).
    ИЗМЕРЕНИЕ ТОКА
    1. Для считывания менее 200 мА подсоедините красный провод к «мА», а черный провод к «СОМ» (для измерений между 200 мА и 10 А подсоедините красный провод к «10 А») убедитесь, что разъемы полностью нажаты.
    2. Установите переключатель диапазонов в нужное положение переменного или постоянного тока. Если измеряемая величина тока заранее неизвестна, установите переключатель диапазонов в положение наивысшего диапазона, а затем уменьшайте его диапазон за диапазоном, пока не будет получено удовлетворительное разрешение.
    3. Разомкните измеряемую цепь и соедините измерительные провода ПОСЛЕДОВАТЕЛЬНО с нагрузкой и измеряемым током.
    4. Показания тока будут отображаться на ЖК-дисплее, для измерения постоянного тока также будет указана полярность красного щупа. Обратите внимание:
      Когда на дисплее отображается символ превышения диапазона «1», необходимо выбрать более высокий диапазон. Кроме того, функция «10А» предназначена только для периодического использования.
    ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ
    1. Подсоедините красный провод к «VΩ», черный провод к «COM».
    2. Установите переключатель диапазонов в желаемый диапазон Ом.
    3. Если измеряемое сопротивление подключено к цепи, перед измерением отключите питание и разрядите все конденсаторы.
    4. Подключите измерительные провода к измеряемой цепи.
    5. Считайте значение сопротивления на цифровом дисплее.
    Обратите внимание:
    • При измерении сопротивления >1 МОм прибору может потребоваться несколько секунд для стабилизации показаний. Это нормально для измерения высокого сопротивления.
    • Когда вход не подключен, т.е. при разомкнутой цепи, символ «1» будет отображаться как индикатор превышения диапазона.
    ИЗМЕРЕНИЕ ЕМКОСТИ
    1. Подсоедините ЧЕРНЫЙ щуп к разъему COM, а КРАСНЫЙ к разъему мА.
    2. Установите переключатель диапазонов в положение F. (ПРИМЕЧАНИЕ. Полярность КРАСНОГО провода положительная «+»).
    3. Подсоедините измерительные провода к измеряемому конденсатору и убедитесь, что полярность подключения соблюдена. Обратите внимание:
      Во избежание повреждения измерителя отключите питание цепи и разрядите все высоковольтные конденсаторы перед измерением емкости. Проверяемый конденсатор должен быть разряжен перед процедурой тестирования. Никогда не подавайте напряжение на вход, это может привести к серьезному повреждению.
    ПРОВЕРКА НЕПРЕРЫВНОСТИ
    1. Подсоедините ЧЕРНЫЙ щуп к разъему «COM», а КРАСНЫЙ к разъему «VΩ» (Примечание: полярность красного щупа положительная «+»).
    2. Установите переключатель диапазонов в положение
    3. Подсоедините измерительные провода к измеряемой нагрузке.
    4. Если сопротивление цепи ниже примерно 30±20 Ом, сработает встроенный зуммер.
    ИЗМЕРЕНИЕ ДИОДА
    1. Подсоедините красный провод к «VΩmA», черный провод к «COM».
    2. Установите переключатель RANGE в положение   .
    3. Подсоедините красный щуп к аноду измеряемого диода, а черный щуп к катоду.
    4. Прибор покажет приблизительное прямое напряжение диода. Если соединения перепутаны, на дисплее будет отображаться «1».
    ИЗМЕРЕНИЕ hFE ТРАНЗИСТОРА
    1. Установите переключатель диапазонов в положение диапазона hFE.
    2. Подключите адаптер к гнезду «COM» и гнезду «hFE». Не меняйте соединение.
    3.  Определите тип транзистора NPN или PNP и найдите выводы эмиттера, базы и коллектора. Вставьте выводы тестируемого транзистора в соответствующие отверстия гнезда для тестирования транзисторов адаптера.
    4.  ЖК-дисплей покажет приблизительное значение hFE.

    ЗАМЕНА БАТАРЕИ И ПРЕДОХРАНИТЕЛЯ

    1. Замену батареи и предохранителя следует производить только после отсоединения измерительных проводов и отключения питания.
    2. Ослабьте винты с помощью подходящей отвертки и снимите нижнюю часть корпуса.
    3. Счетчик питается от одной батареи 9В PP3. Подсоедините коннектор батареи к клеммам новой батареи и снова вставьте батарею в верхнюю часть корпуса. Оденьте выводы батареи так, чтобы они не были зажаты между нижней и верхней частями корпуса.
    4. Счетчик защищен предохранителем: A) мА: F0.5A/600V Fast, Отключающая способность 10KA, размеры 20 x 5mmØ.
      B) 10A: F10A/600V Fast, отключающая способность 10 кА, размеры 20 x 5 мм Ø.

    Замените нижнюю часть корпуса и закрутите три винта. Никогда не работайте с мультиметром, если дно корпуса полностью не закрыто.

    аксессуары
    • Руководство по инструкции
    • Набор тестовых свиндов (красный и черный)
    • 9V PP3 Батарея

    EN61010–1: 2010

    Отчет об этом AD

    Этот продукт является классическим или электронным оборудованием. и не должны утилизироваться вместе с другими бытовыми или коммерческими отходами по окончании срока службы. Товары должны быть утилизированы в соответствии с указаниями местного совета.
    За исключением ошибок и упущений.
    Copyright© 2021 AVSL Group Ltd, Unit 2 Bridgewater Park,
    Taylor Road, Trafford Park, Manchester. М41 7JQ.
    AVSL (Europe) Ltd, Unit 3D North Point House,
    North Point Bus. Парк, Нью-Мэллоу-роуд, Корк, Ирландия.

    Подробнее об этом руководстве и скачивании PDF:

    Документы / Ресурсы

    Mercury MTM01 Digital MultiMeter [PDF] пользователь Mercury MTM01 Digital MultiMeter [PDF] MANALAL Mercury MTM01 MultiMeter.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
