Что такое мультиметр М830 и для чего он используется. Какие модели входят в серию М830. Каковы основные технические характеристики мультиметров М830, М832 и М838. В чем преимущества использования мультиметров серии М830 в различных условиях.
Обзор мультиметров серии М830: назначение и области применения
Мультиметры серии М830, включая модели М830В, М830ВZ, М832 и М838, представляют собой компактные многофункциональные измерительные приборы. Они широко используются для проведения электрических измерений в различных сферах:
- В лабораториях при проведении исследований и экспериментов
- На производствах для контроля параметров электрооборудования
- В полевых условиях при обслуживании и ремонте электросетей
- В бытовых условиях для диагностики электропроводки и бытовой техники
Благодаря своей универсальности и портативности, мультиметры М830 стали незаменимым инструментом для электриков, инженеров, техников и домашних мастеров.
Ключевые особенности мультиметров серии М830
Мультиметры М830 обладают рядом важных характеристик, определяющих их функциональность и удобство использования:
- Компактные размеры, позволяющие легко переносить прибор в кармане
- 3,5-разрядный жидкокристаллический дисплей для четкого отображения результатов измерений
- Защита от перегрузок во всех диапазонах измерений
- Индикация разряда батареи питания
- Возможность проверки диодов и транзисторов
- Звуковая прозвонка цепи (в моделях М830BZ, М832, М838)
Эти особенности делают мультиметры М830 надежным и удобным инструментом для проведения широкого спектра электрических измерений.
Технические характеристики мультиметров М830В, М830ВZ, М832 и М838
Рассмотрим основные технические параметры мультиметров серии М830:
Измерение постоянного напряжения:
- Диапазон: от 0 до 1000 В
- Пределы измерений: 200 мВ, 2000 мВ, 20 В, 200 В, 1000 В
- Разрешение: от 100 мкВ до 1 В
Измерение переменного напряжения:
- Диапазон: от 0 до 750 В
- Пределы измерений: 200 В, 750 В
- Разрешение: 100 мВ, 1 В
Измерение сопротивления:
- Диапазон: от 0 до 2000 кОм
- Пределы измерений: 200 Ом, 2000 Ом, 20 кОм, 200 кОм, 2000 кОм
- Разрешение: от 0,1 Ом до 1 кОм
Измерение постоянного тока:
- Диапазон: от 0 до 10 А
- Пределы измерений: 200 мкА, 2 мА, 20 мА, 200 мА, 10 А
- Разрешение: от 100 нА до 10 мА
Эти характеристики обеспечивают высокую точность и широкий диапазон измерений, необходимые для решения различных задач в области электротехники.
Отличительные особенности моделей М830BZ, М832 и М838
Хотя все модели серии М830 имеют схожую базовую функциональность, некоторые версии обладают дополнительными возможностями:
- М830BZ: оснащен функцией звуковой прозвонки цепи при сопротивлении менее 1 кОм

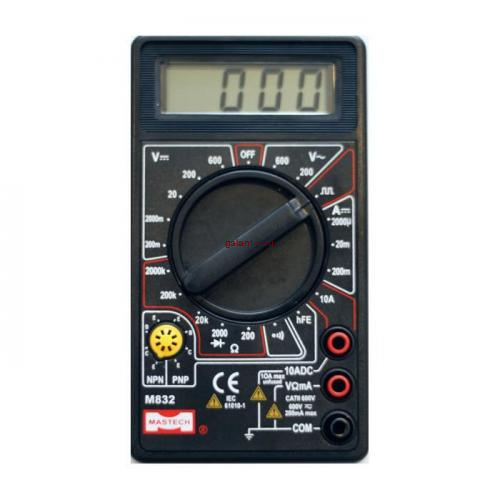

- М832: помимо звуковой прозвонки, имеет встроенный генератор меандра с частотой 50 Гц

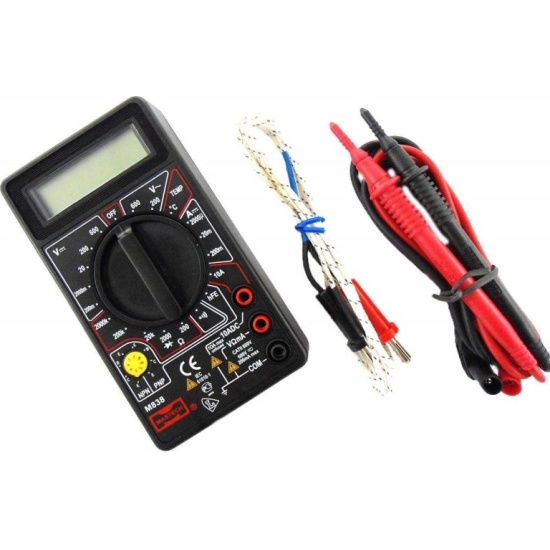

- М838: обладает функцией измерения температуры в диапазоне от -20°C до +1370°C
Эти дополнительные функции расширяют сферу применения мультиметров и делают их более универсальными инструментами для различных задач.
Преимущества использования мультиметров М830 в различных условиях
Мультиметры серии М830 обладают рядом преимуществ, которые делают их популярным выбором для различных применений:
- Универсальность: возможность измерения напряжения, тока, сопротивления и других параметров одним прибором
- Компактность: удобно использовать в ограниченном пространстве и брать с собой на выездные работы
- Простота использования: интуитивно понятный интерфейс и четкий дисплей
- Надежность: защита от перегрузок и качественные компоненты обеспечивают долгий срок службы
- Доступность: оптимальное соотношение цены и функциональности
Эти преимущества делают мультиметры М830 отличным выбором как для профессионалов, так и для любителей.
Сравнение мультиметров М830 с другими моделями на рынке
Как мультиметры М830 соотносятся с другими популярными моделями на рынке? Рассмотрим несколько ключевых аспектов:
- Функциональность: М830 предлагает базовый набор функций, достаточный для большинства задач. Более дорогие модели могут иметь расширенные возможности, такие как измерение емкости или частоты.
- Точность: мультиметры М830 обеспечивают приемлемую точность для большинства применений. Профессиональные модели высокого класса могут предлагать более высокую точность, но и стоят значительно дороже.
- Надежность: серия М830 известна своей надежностью и долговечностью. Многие пользователи отмечают, что эти приборы служат годами без проблем.
- Цена: мультиметры М830 относятся к бюджетному сегменту, что делает их доступными для широкого круга пользователей.
Практические советы по использованию мультиметров М830
Чтобы максимально эффективно использовать мультиметр М830, следуйте этим рекомендациям:
- Перед началом измерений всегда проверяйте состояние батареи питания прибора.
- При измерении неизвестных величин начинайте с наибольшего диапазона, постепенно уменьшая его для повышения точности.
- Соблюдайте правила техники безопасности при работе с электрическими цепями, особенно при высоких напряжениях.
- Регулярно проверяйте калибровку прибора для обеспечения точности измерений.
- Используйте функцию звуковой прозвонки (в моделях, где она есть) для быстрой проверки целостности цепей.
- При измерении сопротивления убедитесь, что в цепи отсутствует напряжение.
Следуя этим советам, вы сможете эффективно и безопасно использовать мультиметр М830 в различных ситуациях.

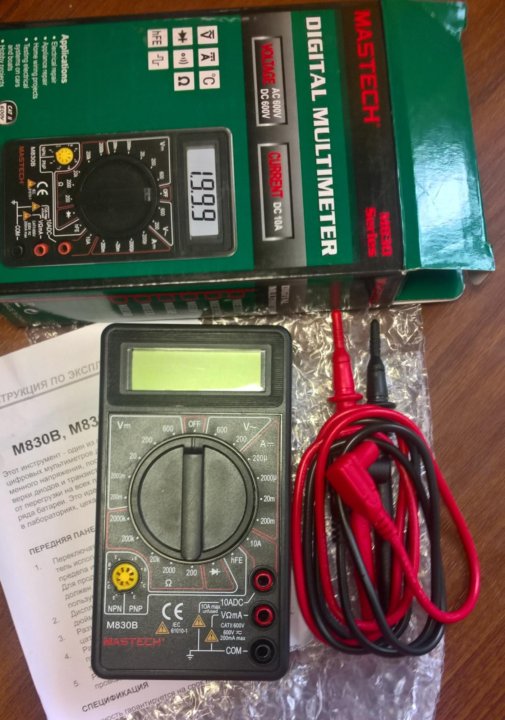

Мультиметр М830, М832, М838
Обеспечим выгодные цены . Пишите [email protected]
Мультиметры М 830 В, М 830 ВZ, М 832, М 838 – это идеальный инструмент для использования в лабораторных, заводских и полевых условиях, а также в домашнем хозяйстве
Приборы данной серии являются карманными мультиметрами с разрядностью 3 1/2 десятичных знака на семисегментном жидкокристаллическом индикаторе.
В приборах М 830 В, М 830 ВZ, М 832, М 838 обеспечивается полнодиапазонная защита от перегрузки и индикация разряда встроенной батареи питания.
Технические характеристики | |||||
Модель | M-830B | M-830BZ | M-832 | M-838 | |
Постоянное | Предел | 0-200 мВ; 0-2000 мВ; 0-20 В; 0-200 В; 0-1000 В | 0-200 мВ; 0-2000 мВ; 0-20 В; 0-200 В; 0-1000 В | 0-200 мВ; 0-2000 мВ; 0-20 В; 0-200 В; 0-1000 В | 0-200 мВ; 0-2000 мВ; 0-20 В; 0-200 В; 0-1000 В |
Разрешение | 100 мкВ; 1 мВ; 10 мВ; 100 мВ; 1 В | 100 мкВ; 1 мВ; 10 мВ; 100 мВ; 1 В | 100 мкВ; 1 мВ; 10 мВ; 100 мВ; 1 В | 100 мкВ; 1 мВ; 100 мВ; 1 В | |
Переменное | Предел | 0-200 В; 0-750 В | 0-200 В; 0-750 В; | 0-200 В; 0-750 В; | 0-200 В; 0-750 В; |
Разрешение | 100 мВ; 1 В; | 100 мВ; 1 В; | 100 мВ; 1 В; | 100 мВ; 1 В; | |
Сопротивление | Предел | 0-200 Ом; 0-2000 Ом; 0-20 КОм; 0-200 КОм; 0-2000 КОм | 0-200 Ом; 0-2000 Ом; 0-20 КОм; 0-200 КОм; 0-2000 КОм | 0-200 Ом; 0-2000 Ом; 0-20 КОм; 0-200 КОм; 0-2000 КОм | 0-200 Ом; 0-2000 Ом; 0-20 КОм; 0-200 КОм; 0-2000 КОм |
Разрешение | 0,1 Ом; 1 Ом; 10 Ом; 100 Ом; 1 КОм | 0,1 Ом; 1 Ом; 10 Ом; 100 Ом; 1 КОм | 0,1 Ом; 1 Ом; 10 Ом; 100 Ом; 1 КОм | 0,1 Ом; 1 Ом; 10 Ом; 100 Ом; 1 КОм | |
Постоянный | Предел | 0-200 мкА; 0- 2 мА; 0- 20 мА; 0-200 мА; 0-10 А | 0-200 мкА; 0- 2 мА; 0- 20 мА; 0-200 мА; 0-10 А | 0-200 мкА; 0- 2 мА; 0- 20 мА; 0-200 мА; 0-10 А | 0-200 мкА; 0- 2 мА; 0- 20 мА; 0-200 мА; 0-10 А |
Разрешение | 100 нА; 1 мкА; 10 мкА; 100 мкА; 10 мА | 100 нА; 1 мкА; 10 мкА; 100 мкА; 10 мА | 100 нА; 1 мкА; 10 мкА; 100 мкА; 10 мА | 100 нА; 1 мкА; 10 мкА; 100 мкА; 10 мА | |
Примечание | Проверка | Проверка диодов, | Проверка диодов, | Проверка диодов, | |
Весь спектр электротехнической продукции.
Звоните!!! (499) 290-30-16 (мнгк), (495) 973-16-54, 740-42-64, 973-65-17
Мультиметр цифровой серия «МастерЭлектрик» М-830В
Уважаемые Клиенты! В связи со сложившейся ситуацией, просим Вас актуальные цены на продукцию уточнять у персональных менеджеров. Благодарим за взаимопонимание и сотрудничество!
- Электрооборудование
- Системы автоматизации
- Счетчики (приборы учета)
- Элементы и устройства электропитания, компенсация реактивной мощности
- Разъемы
- Пожарно-охранные системы, оптическая и акустическая сигнализация
- Оборудование для молниезащиты и заземления
- Телекоммуникационные, антенные и спутниковые системы
- Системы обогрева, вентиляции, климатотехника
- Приводная техника, насосы и электродвигатели
- Фотоэлектрические системы (гелиосистемы)
- Высоковольтное оборудование
- Кабеленесущие системы (системы для прокладки кабеля)
- Арматура кабельная, крепеж и аксессуары для кабеля
- Материалы для монтажа
- Инструмент, измерительные приборы и средства защиты
- Ручной инструмент общего назначения
- Измерительные приборы и тестеры
- Комплектующие для измерительного инструмента
- Детектор (прибор для обнаружения) скрытой проводки и труб
- Тестовый (-ая) штекер, вилка
- Устройство для измерения температуры (термометр) и климата
- Электроизмерительные клещи
- Температурный зонд
- Прибор для проверки наличия напряжения, индикаторная отвертка-тестер
- Мультиметр
- Тестовый щуп
- Прибор для измерения сопротивления изоляции
- Тестер для проверки на обрыв
- Индикатор последовательности, чередования фаз
- Комплект, набор измерительных инструментов
- Комплект самоориентирующихся колес для кабельного ролика (диспенсера)
- Люксметр
- Измеритель сопротивления заземления
- Анализатор качества электроэнергии
- Тестер для ламп
- Измерительное, тестовое устройство для коммуникационной техники
- Прибор для измерения параметров окружающей среды
- Устройства защиты и безопасности
- Защитные материалы и спецодежда
- Устройства и материалы для печати и маркировки
- Инструменты для опрессовки, резки и изоляции
- Электроинструмент, станки и оснастка
- Паяльники и материалы для пайки
- Техника и инструменты для сада и газона
- Щиты и шкафы, шинопровод
- Кабель-Провод
- Светотехника
- Низковольтное оборудование
- Электроустановочные изделия
- Общая рубрика
- Отделка и декор
- Инженерные системы
- Инструмент и крепеж
- Общестроительные материалы
Главная >Электрооборудование >Инструмент, измерительные приборы и средства защиты >Измерительные приборы и тестеры >Мультиметр >TDM ELECTRIC >Мультиметр цифровой серия «МастерЭлектрик» М-830В | SQ1005-0001 TDM ELECTRIC (#212246)
| Наименование | Наличие | Цена
опт с НДС |
Дата обновления |
Добавить в корзину |
Срок поставки |
|---|---|---|---|---|---|
| Мультиметр цифровой серия «МастерЭлектрик» М-830В | SQ1005-0001 | TDM | 6 | 278.68 р. | 22.10.2022 | От 1 дня |
org/Offer»>Условия поставки мультиметра цифрового серия «МастерЭлектрик» М-830В | SQ1005-0001 TDM ELECTRIC
Купить мультиметры цифровые серия «МастерЭлектрик» М-830В | SQ1005-0001 TDM ELECTRIC могут физические и юридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующий день после поступления оплаты.
Цена мультиметра цифрового серия «МастерЭлектрик» М-830В | SQ1005-0001 TDM ELECTRIC зависит от общей суммы заказа, на сайте указана оптовая цена.
Доставим мультиметр цифрового серия «МастерЭлектрик» М-830В | SQ1005-0001 TDM ELECTRIC на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.
Похожие товары
Мультиметр цифровой серия «МастерЭлектрик» М-832 | SQ1005-0002 TDM ELECTRIC | 6 | 291.46 р. | |
Мультиметр цифровой Universal M830B | TMD-2B-830 IEK (ИЭК) | 2227 | 394.76 р. | |
Мультиметр цифровой M838 EKF Master | In-180701-bm838 | 7939 | 485. 54 р. | |
Мультиметр цифровой M830B EKF Master | In-180701-bm830B | 6929 | 400.21 р. | |
Мультиметр цифровой Universal M838 | TMD-2S-838 IEK (ИЭК) | 1411 | 501.90 р. | |

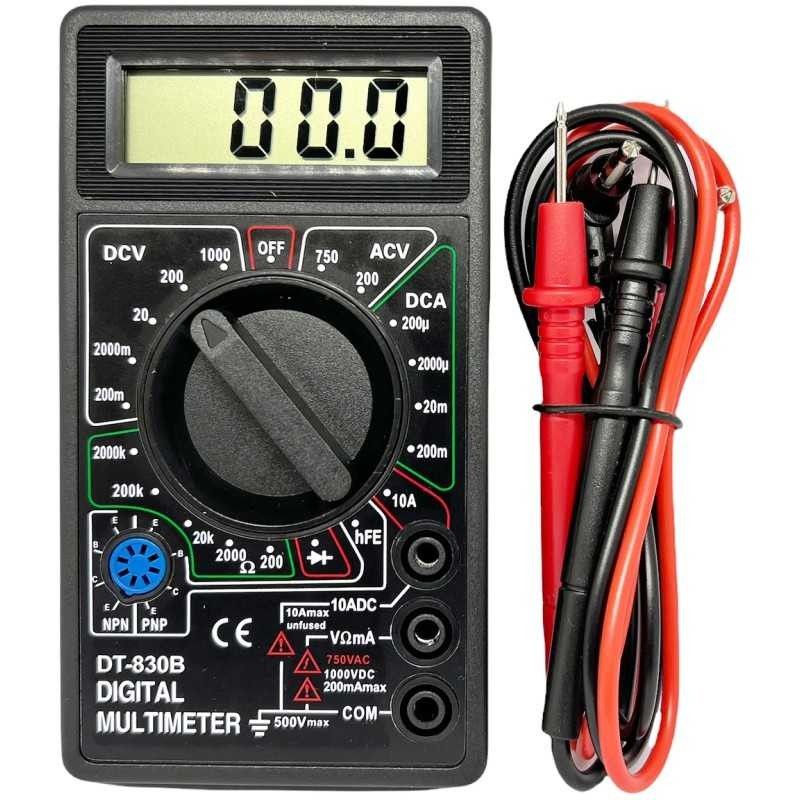

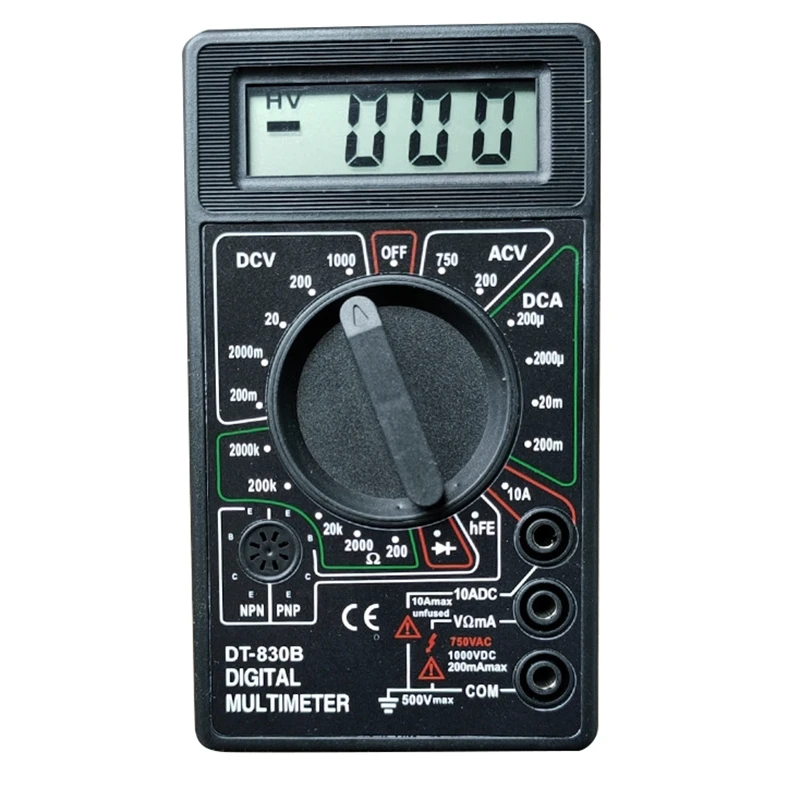

Карманный цифровой мультиметр DT830B
Цифровой мультиметр DT830B — это компактный и легкий инструмент — выгодная покупка, если вам нужно что-то дешевое и надежное.
Сердцем прибора является микросхема ICL7106 в сочетании с большим 3,5-разрядным, 7-сегментным ЖК-дисплеем высотой 0,5 дюйма с максимальным значением 1999.
DT-830B может измерять постоянное напряжение (0,1 мВ — 1000 В), переменное напряжение (0,1 В — 750 В), постоянное напряжение (0,1 мА — 10 А), ом (0,1 Ом — 2 МОм) прямое падение напряжения на диоде и hFE для биполярного PNP. и транзисторы NPN.
Карманные мультиметры серии 830 выпускаются во многих цветах (наиболее распространены черный и желтый) и во многих вариантах: DT830B, M830B, DT830A (без проверки транзисторов, генератор сигналов 50 Гц), DT830C (датчик температуры), DT830D (со звуковым сигналом обзвона цепи). ), DT830BL(подсветка) и т.д. См. принципиальную схему M830B (GIF).
Инструкция по эксплуатации
Измерение напряжения переменного тока
— Подсоедините красный щуп к разъему «VΩmA», а черный щуп к разъему «COM».
— Установите поворотный переключатель в нужное положение V~.
— Подсоедините измерительные провода к источнику или нагрузке, которую вы хотите измерить, и считайте значение напряжения на ЖК-дисплее.
Измерение постоянного напряжения
— Подключите красный щуп к разъему «VΩmA», а черный щуп к разъему «COM».
— Установите поворотный переключатель в нужное положение. Если измеряемое напряжение неизвестно, установите переключатель диапазонов в максимальное положение, а затем уменьшайте его, пока не будет получено удовлетворительное разрешение.
— Подключите измерительные провода к измеряемому источнику или нагрузке. Прочтите значение напряжения и полярность на ЖК-дисплее.
Измерение постоянного тока
— Подсоедините красный щуп к гнезду «VΩmA», а черный щуп к гнезду «COM». Для измерения токов от 200 мА до 10 А вставьте
красный провод в гнездо «10А» (без предохранителя).
— Установите поворотный переключатель в нужное положение.
— Разомкнуть цепь, в которой измеряется ток, и подключить щупы в серии со схемой.
— Прочитайте текущее значение на ЖК-дисплее вместе с полярностью подключения красного провода.
Измерение сопротивления
— Подсоедините красный щуп к разъему «VΩmA», а черный щуп к разъему «COM». Полярность красного провода в этом режиме положительная «+».
— Установите поворотный переключатель в нужное положение диапазона.
— Подсоедините измерительные провода к измеряемому сопротивлению и прочтите данные на ЖК-дисплее.
Примечание. Если измеряемый резистор подключен к цепи, перед выполнением измерений отключите питание и разрядите все конденсаторы!
Проверка транзистора
Перед попыткой вставить транзисторы в гнездо для тестирования обязательно убедитесь, что измерительные провода отсоединены от любых измерительных цепей. Кроме того, компоненты не должны быть подключены к гнезду hFE при измерении напряжения с помощью измерительных проводов!
— Установите поворотный переключатель в положение «hFE».
— Определите тип тестируемого транзистора NPN или PNP и найдите выводы эмиттера, базы и коллектора.
— Вставьте провода в соответствующие отверстия разъема hFE на передней панели.
Мультиметр покажет приблизительное значение hFE при базовом токе 10 мкА и напряжении Vce 3 В.
Проверка диодов
— Подсоедините красный щуп к гнезду «VΩmA», а черный щуп к гнезду «COM». Полярность сурика положительная «+».
— Установите поворотный переключатель в положение проверки диодов.
— Подключите красный провод к аноду проверяемого диода, а черный провод к катоду диода.
— Прямое падение напряжения на диоде будет отображаться в мВ. При обратном подключении должна отображаться только цифра «1» для исправного диода.
Замена батареи и предохранителя
Если на ЖК-дисплее появляется знак «BAT», это означает, что батарея устарела и ее следует заменить. Ослабьте винты на задней крышке и откройте корпус. Замените разряженную батарею на новую того же типа (9V 6F22 или NEDA 1604). Предохранитель нуждается в замене, откройте корпус и замените его на такой же номинал (F250 мА/250 В).
Прежде чем пытаться открыть корпус, всегда проверяйте, что измерительные провода отсоединены от измерительных цепей. Закройте корпус и затяните полностью закрутите винты перед использованием измерителя во избежание поражения электрическим током!
Технические характеристики
DT830B имеет широкий диапазон рабочих температур: от -20°C до 75° (от 32°F до 104°F) и температуру хранения: от -10°C до 50°C (от 10°F до 122°F). Точность гарантированно сохраняется в следующих пределах в течение 1 года при использовании при температуре 23°C ± 5°C и относительной влажности менее 75%:
Напряжение переменного тока
Диапазон частот: от 45 Гц до 450 Гц.
Отклик: средний отклик, откалиброванный в среднеквадратичном значении синусоиды.
| Range | Resolution | Accuracy |
|---|---|---|
| 200V | 100mV | ±1.2 % of rdg ± 10 digits |
| 750V | 1V | ±1. 2 % of rdg ± 10 digits |
Примечание: некоторые модели имеют максимальное входное напряжение всего 600 В переменного тока с защитой от перегрузки 600 В постоянного тока или среднеквадратичного значения переменного тока для всех диапазонов переменного напряжения.
DC voltage
| Range | Resolution | Accuracy | ||
|---|---|---|---|---|
| 200mV | 0.1mV | ±0.5% of rdg ± 2 digits | ||
| 2000mV | 1mV | ±0.5% of rdg ± 2 цифры | ||
| 20 В | 10MV | ± 0,5% RDG ± 2 цифр | ||
| 200V | 100MV | ± 0,5% из RDG ± 2 -й мод.0083 | 1 В | ±0,8% от показания ± 2 цифры |
Входное сопротивление: 1 МОм
Максимальное входное напряжение: 1000 В постоянного тока или 750 В среднеквадратичного значения (шкала 200 мВ: 500 В постоянного тока или 350 В переменного тока среднеквадратичного значения)
Примечание: некоторые модели имеют максимальное входное напряжение постоянного тока всего 600 В с защитой от перегрузки 250 В переменного тока для диапазона 200 мВ и 600 В постоянного тока или переменного тока для других диапазонов.
Постоянный ток
Защита от перегрузки: предохранитель F250 мА 250 В (диапазон 10 А без предохранителей!).
| Range | Resolution | Accuracy |
|---|---|---|
| 200µA | 0.1µA | ±1.0% of rdg ± 2 digits |
| 2000µA | 1µA | ±1.0% of rdg ± 2 digits |
| 20mA | 0.01mA | ±1.0% of rdg ± 2 digits |
| 200mA | 0.1mA | ±1.5% of rdg ± 2 digits |
| 10A | 10mA | ±3.0% of rdg ± 2 цифры |
Сопротивление
Максимальное напряжение холостого хода: 3,2 В
Защита от перегрузки: 250 В действ. AC на всех диапазонах.
8% of rdg ± 2 digits
Вместо этого мы предполагаем, что это мультиметр, и даже не самый совершенный.
Таким образом, дешевый мультиметр всегда был маленьким карманным аналоговым прибором, а самые дешевые могли быть поразительно ужасными. Точность и воспроизводимость показаний не были их сильной стороной, и хотя я большой поклонник аналоговых мультиметров, когда дело доходит до выявления провалов и тенденций в настройке аналоговых схем, даже я не могу найти причин хвалить недорогие мультиметры. Для сравнения, DT830 обеспечивает надежные и точные показания с входом с высоким импедансом, за что я бы много отдал в 1985.
