Мультиметр устройство. Мультиметр: устройство, принцип работы и основы использования

Что такое мультиметр и для чего он нужен. Как устроен цифровой мультиметр. Как правильно измерять напряжение, ток и сопротивление мультиметром. Какие основные функции есть у современных мультиметров.

Содержание

Что такое мультиметр и зачем он нужен

Мультиметр — это универсальный измерительный прибор, совмещающий в себе функции вольтметра, амперметра и омметра. Он позволяет измерять основные электрические параметры:

  • Напряжение (постоянное и переменное)
  • Силу тока
  • Сопротивление
  • Емкость конденсаторов
  • Частоту переменного тока
  • Коэффициент усиления транзисторов

Мультиметр является незаменимым инструментом для любого радиолюбителя, электрика или инженера-электронщика. Он позволяет быстро и точно измерить основные параметры электрических цепей и компонентов.

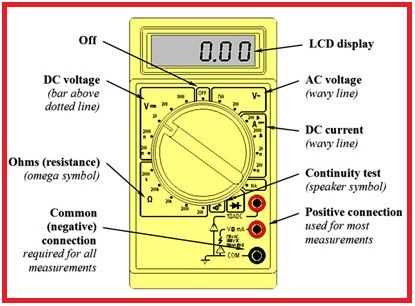

Устройство цифрового мультиметра

Современные цифровые мультиметры имеют следующие основные части:

  • Измерительная схема с АЦП
  • Микроконтроллер для обработки данных
  • ЖК-дисплей для вывода результатов
  • Поворотный переключатель режимов
  • Измерительные щупы
  • Батарея питания

Принцип работы цифрового мультиметра основан на аналого-цифровом преобразовании измеряемой величины. Входной сигнал сначала преобразуется в напряжение, затем с помощью АЦП переводится в цифровой код. Микроконтроллер обрабатывает полученные данные и выводит результат на дисплей.


Как правильно измерять напряжение мультиметром

Для измерения напряжения необходимо:

  1. Установить поворотный переключатель в режим измерения напряжения (V)
  2. Выбрать постоянное (DC) или переменное (AC) напряжение
  3. Подключить щупы параллельно участку цепи
  4. Красный щуп к положительному полюсу, черный — к отрицательному
  5. Начинать измерение с максимального предела

Важно помнить, что при измерении напряжения мультиметр подключается параллельно нагрузке. Нельзя измерять напряжение, подключая прибор последовательно в цепь — это может вывести его из строя.

Измерение силы тока мультиметром

Чтобы измерить силу тока, нужно:

  1. Установить переключатель в режим измерения тока (A)
  2. Выбрать постоянный (DC) или переменный (AC) ток
  3. Разорвать цепь и подключить мультиметр последовательно
  4. Начинать с максимального предела измерений
  5. Соблюдать полярность подключения

При измерении тока мультиметр включается последовательно в цепь. Важно не превышать максимально допустимый ток для выбранного предела измерений, иначе можно повредить прибор.


Как измерять сопротивление мультиметром

Для измерения сопротивления выполните следующие действия:

  1. Установите переключатель в режим омметра (Ω)
  2. Выберите подходящий диапазон измерений
  3. Подключите щупы к выводам резистора или участка цепи
  4. Полярность подключения не имеет значения
  5. Измерение проводите только на обесточенных цепях!

При измерении сопротивления мультиметр подает небольшой тестовый ток через измеряемый участок. Поэтому важно отключать питание исследуемой схемы, иначе результат будет некорректным.

Дополнительные функции современных мультиметров

Помимо базовых измерений напряжения, тока и сопротивления, многие современные мультиметры имеют ряд дополнительных возможностей:

  • Проверка диодов и транзисторов
  • Измерение емкости конденсаторов
  • Измерение частоты переменного тока
  • Измерение температуры с помощью термопары
  • Бесконтактное обнаружение напряжения
  • Измерение коэффициента усиления транзисторов
  • Функция удержания показаний на дисплее
  • Автоматический выбор пределов измерений

Эти дополнительные функции значительно расширяют возможности мультиметра и позволяют использовать его для решения самых разных измерительных задач.


Меры безопасности при работе с мультиметром

При использовании мультиметра важно соблюдать следующие правила безопасности:

  • Не превышайте максимально допустимые значения для каждого режима измерений
  • Правильно выбирайте режим и диапазон измерений
  • Не измеряйте напряжение выше 1000В постоянного или 750В переменного тока
  • При измерении высоких напряжений (более 30В) будьте предельно осторожны
  • Не измеряйте сопротивление в цепях под напряжением
  • Используйте качественные измерительные провода с хорошей изоляцией
  • При измерении тока начинайте с максимального предела
  • Не открывайте корпус прибора при подключенных щупах

Соблюдение этих простых правил позволит избежать поломки прибора и обеспечит безопасность при проведении электрических измерений.

Выбор мультиметра для начинающего радиолюбителя

Для начинающего радиолюбителя или электронщика вполне подойдет недорогой цифровой мультиметр начального уровня. При выборе прибора стоит обратить внимание на следующие характеристики:

  • Наличие основных режимов измерения (напряжение, ток, сопротивление)
  • Диапазоны измерений, соответствующие вашим задачам
  • Базовая погрешность измерений не хуже 0,5-1%
  • Защита от перегрузки по току и напряжению
  • Удобный переключатель режимов
  • Крупный контрастный дисплей
  • Прочный корпус с защитным резиновым чехлом
  • Комплект качественных измерительных щупов

Не стоит гнаться за дорогими профессиональными моделями — для освоения основ электроники вполне хватит бюджетного варианта за 1000-2000 рублей. По мере роста навыков и усложнения задач всегда можно будет приобрести более продвинутый прибор.


Популярные модели мультиметров для начинающих

Вот несколько хороших вариантов недорогих мультиметров, подходящих для начинающих:

  • UNI-T UT33C — компактная модель с базовым набором функций
  • MASTECH MS8233C — надежный прибор с защитным корпусом
  • PeakMeter PM18C — мультиметр с автоматическим выбором пределов
  • ANENG AN8002 — бюджетная модель с большим дисплеем
  • Richmeters RM113D — многофункциональный прибор по доступной цене

Любой из этих мультиметров станет хорошим выбором для освоения основ электрических измерений. Главное — внимательно изучить инструкцию и соблюдать правила безопасности при работе с прибором.

Типичные ошибки при работе с мультиметром

Начинающие пользователи часто допускают следующие ошибки при работе с мультиметром:

  • Неправильный выбор режима измерений (например, измерение напряжения в режиме амперметра)
  • Превышение допустимых пределов измерений
  • Подключение прибора к цепи без учета полярности
  • Измерение сопротивления во включенных схемах
  • Неверное подключение щупов при измерении тока (параллельно вместо последовательного)
  • Забывают переключать диапазоны при переходе от больших значений к малым
  • Пытаются измерять высокие напряжения и токи дешевыми моделями

Чтобы избежать этих ошибок, внимательно читайте инструкцию к прибору, соблюдайте технику безопасности и не спешите при проведении измерений. С опытом придет понимание всех нюансов работы с мультиметром.



устройство, азы работы с ним



Основы работы с мультиметром — практическое руководство для начинающего электронщика

Мультиметр – основной прибор радиолюбителя, большой помощник любого электронщика. Поэтому познакомимся с этим прибором получше и узнаем, как с ним работать.
В радиолюбительском творчестве часто требуется измерять напряжение, силу тока, сопротивление. Раньше для этого приходилось приобретать или даже конструировать самостоятельно несколько разных приборов: вольтметр, амперметр, омметр. Но сейчас в этом нет никакой необходимости: мультиметр – универсальный прибор, и может использоваться для измерения всех основных параметров простых самодельных конструкций.

В продаже можно встретить огромный ассортимент различных моделей мультиметров – от простых и недорогих до профессиональных, многофункциональных, имеющих повышенную точность и внушительную цену.

Здесь рассмотрим работу с самым простым и дешёвым приборчиком, который можно приобрести в радиомагазинах, на радиорынках, в гипермаркетах типа «Леруа Мерлен», «Оби» и т. п. Подобный прибор входит в состав набора юного электронщика NR02.

Приборы такого класса могут иметь несколько другой дизайн, разные режимы работы, но в целом работа с любым подобным мультиметром будет похожа.
Надёжность и точность измерения этого прибора, конечно, не потрясают воображение, но как первый прибор юного электронщика этот мультиметр – хороший вариант.
Если же увлечение электроникой перерастёт в хобби, всегда можно купить более серьёзный прибор: многофункциональный, надёжный, с повышенной точностью.

Включение-выключение прибора. Замена батареи.

Включение прибора осуществляется поворотом ручки переключения режимов в любое положение, отличное от «OFF». Для выключения мультиметра надо перевести ручку переключателя режимов в позицию «OFF».

Некоторые модели имеют функцию автоотключения питания: если прибором не пользуются более 10 минут, он автоматически выключится, что позволяет продлить ресурс батареи. Кстати, о батарее: мультиметр работает от батареи типа «Крона». При эпизодическом использовании прибора ресурса батареи должно хватить не менее чем на год. Если цифры на дисплее потеряют контрастность, или же прибор перестанет включаться вообще, батарею следует заменить. Для этого надо снять заднюю крышку прибора, удалить старую батарею и вставить новую.
Теперь рассмотрим работу с прибором и самые основные режимы измерения.


Измерение постоянного напряжения (режим «вольтметр»)

Измерим напряжение стандартной батареи типа «ААА». Её номинальное напряжение – около 1,5В. Но допустим, что мы не знаем этого.
Устанавливаем переключатель в положение «1000V» и касаемся щупами выводов батареи. На индикаторе отображается «001». Следовательно, напряжение батареи – около 1В, но в этом режиме оно измерено очень грубо – нам не хватает такой точности.

Переводим переключатель режимов в положение «20» и повторяем измерение.

В этом режиме напряжение измеряется с большей точностью, и из показаний на дисплее прибора мы видим, что напряжение батареи – 1,56В.

Переведём переключатель режимов в положение «2000m», что соответствует максимально измеряемому напряжению 2000 мВ (или 2В). Повторим измерения и получим ещё более точный результат – 1566 мВ или 1,566В. Пожалуй, такая точность даже избыточна.

А теперь переведём переключатель режимов в положение «200m». Максимальное напряжение, которое можно измерить в этом режиме – 0,2В. Мы же подадим на щупы прибора почти в 8 раз более высокое напряжение – 1,5В. Вообще, делать это не очень корректно – можно испортить прибор. Как правило, встроенная защита мультиметра способна справиться с такими «злоупотреблениями», хотя проверять это часто не рекомендуется.

Касаемся щупами выводов батареи и видим на дисплее символ «1» — индикатор перегрузки. Это вполне естественно – ведь измеряемое напряжение гораздо выше предельных для этого диапазона 0,2В.

Итак, запомним главное правило: при измерении неизвестного напряжения обязательно установите переключатель режимов работы на самый высокий поддиапазон (в данном случае – 1000В). Затем, поняв примерную величину измеряемого напряжения, можно перевести переключатель режимов в оптимальное положение.

Прибор имеет встроенную защиту от перегрузки. Скажем, если подать на щупы прибора, включенного в режим «200m» напряжение величиной 2В, ничего страшного не случится: прибор просто покажет на дисплее символ перегрузки «1». Но если подать на щупы прибора, включенного в этот поддиапазон измерения, напряжение 200 В – он может выйти из строя.
Кроме того, при измерении напряжений выше 40В не нужно касаться оголённых проводов руками – это может быть опасно для жизни!

Есть ещё одна тонкость. Во всех предыдущих экспериментах мы соблюдали полярность измерения напряжения: красный щуп прибора подключали к выводу «+» батареи, а чёрный – к выводу «-». Но если перепутать местами щупы – ничего страшного не случится, прибор будет корректно измерять напряжение – это штатный режим работы. Только на дисплее будет отображаться знак «-», указывающий на то, что полярность подключения щупов к источнику напряжения неправильная.

Измерение сопротивлений (режим «омметр»)

Подключаем к щупам прибора резистор неизвестного номинала. Ручкой переключателя режимов устанавливаем наиболее оптимальный диапазон измерения – для данного резистора это диапазон «20к». На дисплее отображается измеренное сопротивление – 2,37 кОм.

Если мы проведём измерение этого же сопротивления в положении ручки переключателя режимов «2000k», то увидим на дисплее показания «002» и сделаем вывод о том, что сопротивление резистора – около 2 кОм. Но такая точность нас совершенно не устраивает — надо выбрать более оптимальный диапазон измерения.

Если же мы проведём измерение в положении ручки переключателя режимов «2000» (2000 Ом или 2 кОм), то увидим на дисплее символ «1», показывающий, что измеряемое сопротивление выше предела измерений.

Таким образом, при измерении сопротивления главное – выбрать оптимальный диапазон измерения. Правда, в отличие от измерения напряжения, при работе в режиме «омметр» ошибка в выборе диапазона не может вывести прибор из строя.

Попробуем определить номинал резистора альтернативным способом – по его цветовому коду. На корпус резистора нанесены цветовые полосы: красная, жёлтая, красная, золотистая. Из справочных таблиц находим, что номинальное сопротивление данного резистора – 2,4 кОм, а точность – 5%. Это значит, что реальное сопротивление резистора может лежать в пределах 2,28… 2,52 кОм, что вполне соответствует величине, полученной в результате наших измерений.

Измерение силы тока (режим «амперметр»).

Ток всегда измеряется в разрыве цепи. Например, совершенно недопустимо измерять ток, подключив щупы прибора непосредственно к источнику напряжения (например, батарейке).

Соберём простейшую цепь из батарейки и резистора. Измерим ток в этой цепи: 0.66 мА. Как и всегда при работе с мультиметром, главное – выбрать правильный диапазон измерения.

Как и в случае с измерением напряжения, нужно начинать измерение силы тока с самого большого поддиапазона – в данном случае «200m» — 200 мА. (Этот прибор может измерять ток до 10А, для чего нужно переключить красную клемму щупа в самое верхнее гнездо прибора. Но начинающему электронщику работать с такими большими токами, скорее всего, не придётся, поэтому подробно об этом режиме здесь не рассказывается).

Важно помнить вот о чём: включив прибор на диапазон измерения тока, например, на 2000 мкА (2 мА) и пустив через прибор ток в несколько сотен миллиампер, можно испортить прибор. В некоторых случаях перегорает встроенный в прибор предохранитель, и можно легко отделаться, заменив его. Но часто выходят из строя и другие компоненты прибора, и его ремонт становится трудным и нерациональным.

Теперь попробуем рассчитать силу тока в этой цепи теоретически. Из предыдущих опытов мы знаем напряжение батареи (1.566В) и сопротивление резистора (2370 Ом). Согласно закону Ома: Ток = Напряжение/Сопротивление = 1.566/2370 = 0.66 мА.

Всё как в аптеке: закон Ома работает, и наш прибор – тоже.


Итак, мы познакомились с мультиметром, верным помощником каждого радиолюбителя. Измерение постоянного напряжения, сопротивления и силы тока – это 95% режимов, которые нужны начинающему электронщику.

Работа с прибором в других режимах (измерение переменного напряжения, частоты, параметров транзисторов и диодов) будет рассмотрена отдельно.

Всё про цифровой мультиметр: принцип работы, как измерять

Мультиметр цифровой — это универсальный прибор для измерения электрических параметров, который сочетает действие амперметра, вольтметра и омметра в одном приборе, который выводит показания на небольшой дисплей. Существуют, как стендовые, так и переносные мультиметры.

Мультиметр цифровой
Обратите внимание на основы электричества и на приборы электроники.

Преимущество цифрового мультиметра над приборами с измерительным механизмом заключается в том, что показание прибора по шкале должны пересчитываться в том случае, если стрелка прибора остановилась между отдельными делениями на шкале. Цифровые измерительные приборы не нуждаются в перерасчете показаний, изображая их в виде чисел на дисплее. Также цифровые мультиметры более чувствительны к малым изменениям тока и поэтому более точны по сравнению с другими приборами, измеряющими электрические параметры.

На постсоветском пространстве такой прибор известен под сленговым названием «Цэшка», т.к. названия советских мультиметров начинались с буквы «Ц».

Принцип действия цифрового мультиметра

В основе цифрового мультиметра лежит АЦП двойного интегрирования — аналого-цифровой преобразователь, в котором входной сигнал сравнивается с опорным.

Для того, чтобы измеритель показывал величину электрического параметра, измеритель должен быть электрически подсоединен к схеме или ее компоненту. Эти подсоединения выполняются набором проводов. Черный провод обычно называется общим или отрицательным, красный — положительным.

На одном конце каждого из проводов находится вилка, которая подключается в гнездо измерителя. Другой конец каждого провода используется для создания контакта со схемой или ее компонентом, который должен быть промерен.

Чтобы измерить постоянный ток, измеритель должен быть включен последовательно со схемой, в которой производятся измерения. Если прибор, который настроен на измерение тока, случайно будет включен параллельно с источником напряжения, напряжение может послужить причиной того, что избыточный ток потечет через измеритель и повредит его.

Чтобы измерить напряжение, измеритель должен быть включен параллельно с источником напряжения. Поскольку напряжение одинаково во всех ветвях параллельной схемы, напряжение, которое должно быть измерено, будет и на измерителе, в результате чего измеритель покажет уровень напряжения.

Измерения сопротивлений должны проводиться на обесточенных цепях. При измерениях сопротивлений используется небольшая внутренняя батарея для питания схемы измерителя и сопротивления, которое должно быть измерено.

Порядок измерения цифровым мультиметром

1) Включите измеритель нажатием кнопки ON/OFF
2) Выберите нужный тип измерения нажатием соответствующей кнопки
3) Выберите нужный диапазон измерений нажатием соответствующей кнопки переключения диапазонов
4) Подсоедините измерительные провода в соответствующие гнезда на панели.


5) Прижмите концы измерительных проводов к испытуемым точкам (или прикрепите провода к компоненту). Для измерения сопротивления нет необходимости выставления нуля, как это нужно было делать в вольт омметре, ламповом вольтомметре и вольтомметре на полевых транзисторах.
6) Снимите показания с дисплея.
