Как выбрать цифровой и аналоговый мультиметр для дома и для автомобиля

Сегодня мы поговорим про мультиметры, для чего они предназначены, какие измерения делают и как правильно выбрать данный прибор.

Прогресс не стоит на месте

Любой, кто хоть немного знаком с электрикой и радиоэлектроникой, неважно какой – электрические сети дома, радиоэлектроника бытовых проборов или бортовые сети автомобиля, знают, что определить место неисправности для ее устранения без контрольно-измерительных приборов очень затруднительно.

Раньше для измерения каждого параметра требовался отдельный прибор – вольтметр, амперметр, омметр, что было не очень удобно и проведение контрольных измерений занимало достаточно времени.

И это только для измерения основных параметров, а для проведения остальных измерений требовалось наличие дополнительных приборов и устройств.

Сейчас на смену целому комплекту контрольно-измерительных приборов, каждый из которых выполнял замер только определенного параметра, пришел один прибор, способный заменить их все – мультиметр.

Помимо возможности измерения основных параметров электрической сети – напряжения, силы тока, сопротивления и частоты, мультиметры позволяют выполнить еще целый ряд измерительных и контрольных работ, поскольку функционал их очень широк.

Конечно, функциональность мультиметра зависит от его внутреннего устройства, но все же большинство из них может дополнительно произвести замеры емкости конденсаторов, индуктивности катушек, работоспособности диодов и транзисторов, что важно для радиоэлектронщиков, проверить шумность и освещенность, выявить повреждения проводки и соединения.

Читайте по теме — как проверить транзистор мультиметром.

Так что мультиметр – вещь универсальная и пригодится практически всем, кто хоть немного сталкивается с электрическими цепями. Но не все мультиметры одинаковы и к подбору данного устройства следует подходить серьезно.

Виды мультиметров

Вначале нужно определиться с видом этого прибора, а их два – аналоговый и электронный.

В аналоговом мультиметре все данные, которые измеряются показывает стрелкой на шкале.

Сама шкала имеет разные градуировки, и каждая из них соответствует определенному параметру.

Основной недостаток такого вида мультиметров является неточность показаний.

В даже очень чувствительном приборе при измерении стрелка будет иметь определенные колебания, которые будут искажать показания.

Конечно, если точные измерения не требуются и проверяется только общее значение параметра, то и такой мультиметр сойдет. Но, в целом, аналоговые мультиметры свое практически «отжили» и встречаются сейчас редко.

Аналоговые мультиметры с рынка «вытеснили» электронные. Все измеряемые данные у них выводятся на цифровой дисплей, что значительно удобнее.

Но есть переходные модели с аналоговым и цифровым дисплеем.

Ведь в аналоговом еще надо было приноровиться к правильному вычислению показаний стрелки на градуированной шкале.

В цифровых же мультиметрах это все не требуется – измеренный показатель выводиться на дисплей в виде цифр, причем крупных, что значительно легче для восприятия.

Читайте также:

Дополнительный функционал

Все мультиметры оснащены базовым набором функций, однако еще имеются и дополнительные. Поэтому при выборе следует и на них обращать внимание.

К примеру, если этот прибор будет использоваться в бытовых условиях – проверка напряжения, силы тока и т.д. в доме или бортовой сети авто, то вполне достаточно будет мультиметра с базовым набором функций.

Он и стоить будет дешевле, и его контрольно-измерительных возможностей будет достаточно.

Если же нужен такой прибор для промышленного использования или в радиоэлектронике, то лучше приобретать мультиметр с расширенным функционалом.

К примеру, прибор дополнительно может создавать тестовый сигнал, производить проверку полупроводниковых приборов, фиксировать измеренные показатели, автоматически определять пределы измерений.

Также к дополнительным функциям относятся возможности прибора, облегчающие работу с ним – таймер отключения, регулировка яркости дисплея, графическое изображение формы сигнала.

Основные характеристики, которые важно учитывать

При выборе мультиметра немаловажным являются его характеристики, а их несколько.

Погрешность

Ни один мультиметр совершенно точных измерений не покажет, всегда будет погрешность, но она может отличаться.

Погрешность у этих приборов варьируется от 0,025 до 3 %. При выборе мультиметра следует обращать внимание на данную характеристику.

Если он приобретается для бытового использования, то можно брать и с погрешностью в 3 %, особо это на измерениях не скажется.

А вот для работы с радиоэлектроникой лучше покупать прибор с как можно меньшей погрешностью.

Диапазон измерений

Эта характеристика указывает минимальное и максимальное значение параметра, которое он может измерить.

Обычно по всем основным параметрам диапазон измерений указывается отдельно по каждому.

Выбор по этой характеристике зависит от сферы использования прибора.

Для бытовых условий достаточно будет и мультиметра с небольшим диапазоном, главное, чтоб он подходил для основных измерений.

Для промышленного же использования лучше приобретать мультиметр с широким диапазоном для каждого параметра.

Разрядность показаний дисплея

Эта характеристика указывает насколько точно прибор может вывести показания на дисплей.

Разрядность показаний у мультиметров может быть разная. Так, обычный бытовой мультиметр имеет 2,5-разрядный дисплей, который способен показывать значения с точностью до сотых после запятой.

А вот 3,5-разрядный дисплей уже способен вывести значение с точностью до тысячных после запятой.

Но стоит отметить, что точность зависит от погрешности, поэтому при большой погрешности тысячное значение 3,5-разрядного дисплея особой достоверности не будет иметь.

Количество дисплеев

Эта характеристика больше подходит для тех, кто приобретает прибор для использования в радиоэлектронике или промышленной сфере.

Для бытовых условий вполне достаточно и обычного мультиметра с одним дисплеем.

А вот наличие двух дисплеев оценят те, кому по особенностям профессии приходится делать большое количество разнообразных замеров.

Питание мультиметра

Большинство мультиметров в качестве источника питания используют обычные батарейки.

Такого источника питания вполне достаточно для бытовых измерений, а вот для промышленных этого может оказаться недостаточно.

Для такого использования производятся мультиметры с аккумуляторным источником питания.

Образцы мультиметров и их характеристики.

АКИП-GDM354А.

Мультиметр FLUKE-111.

На что нужно обратить внимание при выборе

Микросхемы, которые используются в этом приборе, обычно очень надежны, поэтому страна-производитель не так уж и важна. Это что касается внутренней начинки прибора.

Читайте также:

А вот внешность оценивать стоит. Сначала следует проверить общее качество сборки. Не должно быть болтающихся частей, половинки корпуса должны быть соединены надежно, без каких-либо зазоров.

Корпуса тоже могут быть нескольких видов, что учитывается при выборе.

Для бытовых условий пойдет и прибор в обычном пластиковом корпусе.

Для тех, кто будет использовать его в тяжелых условиях – предлагаются мультиметры в противоударном герметичном корпусе, который не пропускает влагу и пыль внутрь.

Посмотреть надо и на переключатели. Изготовленные из некачественного материала переключатели быстро разболтаются, и выполнять переключения для изменения параметров замеров будет затруднительно.

Входы на панели прибора тоже нужно проверить на безопасность. Они должны иметь пластиковые выступы по окружности, которые будут прикрывать место контакта выхода со штекером щупа, исключая возможность прикасания человека к контакту.

При подборе следует оценить и эргономичность мультиметра, он должен хорошо лежать в руке. Это обеспечит удобство использования прибора, что скажется на точности проведения измерений.

О качестве изготовления щупов прибора тоже не следует забывать. Штекеры щупов должны плотно входить в выходы мультиметра.

Провода должны иметь хорошее сечение, особенно это важно при измерении параметров с большими значениями.

Защитная оплетка проводов должна быть без повреждений.

Концы электродов щупов должны быть хорошо заострены, что позволит подсоединять прибор для проведения измерений даже в мелкие точки контакта цепи.

Напоследок следует запросить сертификат качества продукта. Отсутствие его будет указывать на кустарное производство прибора, пользы от него будет мало, поскольку он либо быстро выйдет из строя, либо его показания будут далеко не точными.

Это и все, что следует знать при выборе такого довольно важного и нужного устройства как мультиметр.

Цифровой мультиметр. Какой выбрать?

Какой мультиметр выбрать новичку?

В мастерской любого радиоэлектронщика непременно должен быть цифровой мультиметр. С помощью мультиметра можно измерить напряжение, силу тока, сопротивление резистора или же проверить целостность соединений и проводников.

Современные мультиметры обладают и другими дополнительными функциями. Для электронщика мультиметр, это своего рода "глаза".

Что происходит в электронной схеме человек видеть не может. Он может только оценить, что происходит в электронной цепи посредством косвенных параметров – силы тока, напряжения, сопротивления и других параметров. Для этого и нужен мультиметр.

Если вы новичок в радиоэлектронике и мультиметра у вас нет, то его следует обязательно приобрести. Какими характеристиками должен обладать цифровой мультиметр, пригодный для применения в радиолюбительской практике?

Взгляните на фото.


Мультиметр серии MAS83x


Мультиметр серии DT-83x

Это широко распространённые мультиметры серий MAS83x и DT-83x ("Дэтэшка"). Приборы этих серий абсолютно одинаковы, за исключением дополнительных функций и внешнего вида.

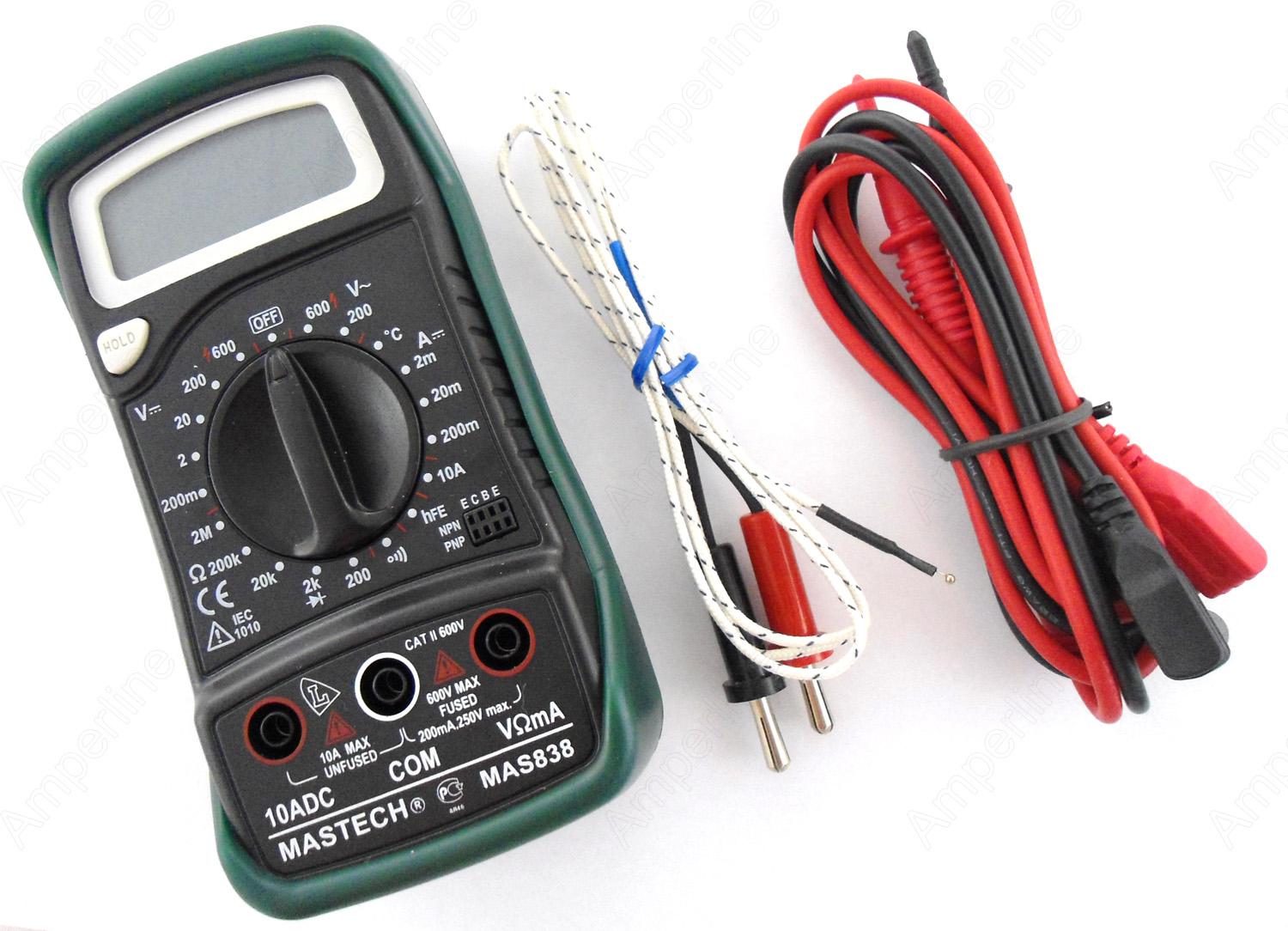

Мультиметр MAS838 способен измерять температуру при подключении выносной термопары. В отличие от него модель MAS83

0L такой функции не имеет. Несмотря на это, мультиметр MAS830L оснащён дополнительным пределом измерения постоянного микротока (200µA), а также имеет подсветку дисплея. Подсветка включается на 5 секунд при нажатии на клавишу Back Light.

Итак, мы выяснили, что, несмотря на широкий ассортимент всевозможных мультиметров, которые различаются функционалом и внешним видом, практически все они обладают приблизительно одинаковыми возможностями.

Какой мультиметр выбрать новичку?

Прежде всего, следует исходить из финансовых соображений. Нет смысла покупать дорогой высокоточный мультиметр, если его суперская точность, возможно, никогда не пригодится. Поэтому для начала следует приобрести довольно дешевый мультиметр таких серий как MAS-83x, DT-83x или подобные им.

Перечислим функции мультиметра, которые непременно пригодятся в повседневной практике.

1. Измерение постоянного и переменного напряжения. На приборе секция, предназначенная для измерения постоянного напряжения маркирована значком

V -.

Секция для измерения переменного напряжения маркирована значком V~.

Существуют приборы с автоматическим выбором пределов измерений, т.е. с максимально возможным измеряемым значением тока, напряжения. У приборов серий MAS-83x, DT-83x выбор пределов измерений ручной – с помощью дискового переключателя. Это плата за дешевизну.

Как видим на фото у мультиметра MAS830L – пять пределов измерения постоянного напряжения: 200mV, 2V, 20V, 200V, 600V.

Это значит, что при измерении, например, напряжения на клеммах 12V автомобильного аккумулятора следует выставить предел измерения в 20V. В этом случае результат измерения будет более точен. А можно ли измерять тоже 12 вольтовое напряжение на пределе 200V? Да! Можно, но точность результата будет хуже. Правда, это не всегда критично, ведь иногда важно лишь узнать есть ли напряжение или нет.

При измерении на пределе 2V напряжения, которое больше 2V, прибор ничего не покажет, а лишь мигнёт единичкой на дисплее, дав понять, что предел неверен.

2. Измерение постоянной силы тока. На приборе секция, предназначенная для измерения постоянной силы тока, маркирована значком А-.

Для измерения постоянной силы тока в районе близком к 10А красную клемму прибора следует переключить в другой разъём.

Обозначен он как 10ADC. Обратите внимание на предупреждающий знак и надпись 10A MAX UNFUSED. Это значит, что этот предел измерения не защищён плавким предохранителем.

Полезно знать, что аббревиатура DC соответствует постоянной величине (току, напряжению), а AC – переменной величине. Думаю теперь понятно обозначение 10ADC.

3. Измерение сопротивления. На приборе секция, предназначенная для измерения сопротивления, маркирована значком, напоминающим подкову Ω.

Кроме измерения сопротивления во многих мультиметрах есть функция прозвонки.

Если общее сопротивление проверяемой цепи меньше 1.5кОм (1500 Ом) звучит монотонный сигнал. Эта функция пригодится при проверке целостности провода, соединительных дорожек на печатных платах. Также эта функция весьма востребована установщиками охранных и пожарных сигнализаций при проверке шлейфа сигнализации.

Практически в любом бюджетном мультиметре есть колодка проверки транзисторов. Если быть точным, то она служит для измерения коэффициента усиления биполярных транзисторов – hFE. Также этот параметр называется h21Э. Естественно, речь идёт о маломощных транзисторах в небольших корпусах типа TO-92 и ему подобных. Вот так выглядит колодка подключения транзисторов на панели мультиметра. Как видим, она рассчитана на подключение транзисторов разной структуры (PNP или NPN).

Востребованность в конкретных функциях мультиметра в первую очередь диктует сфера деятельности, в которой он будет применяться.

Наиболее востребованные функции для новичков в электронике это:

  • Измерение постоянных напряжений: до 20V, реже 200V...450V. Напряжение элементов питания, аккумуляторов, источников питания, зарядных устройств.

  • Измерение переменных напряжений: до 600V, как правило, электрической сети 220V.

  • "Прозвонка",а также измерение сопротивлений, реже мегаомных номиналов и долей Ома.

Более дорогие мультиметры могут измерять такие параметры, как ёмкость, индуктивность, частоту, переменный ток и обладают полезными функциями автовыключения, фиксации показаний ("Hold"), большой дисплей и подсветку, расширенным диапазоном измерения основных величин. Примером такого прибора может служить мультиметр Victor VC9805A+.

Вот его внешний вид.

Подсветка дисплея включается нажатием на кнопку B/L ("Back Light") и подсвечивает показания всего на несколько секунд. Потом кнопку необходимо нажать повторно. С одной стороны это хорошо, так как экономится заряд батарейки. Если прибор не используется некоторое время, то он автоматически выключается. Это функция автовыключения (AUTO POWER OFF). Очень полезная штука, так как 9-ти вольтовые батарейки 6F22, которые используются как источник питания тестера, не отличаются большой ёмкостью и очень быстро садятся.

Хорошим тоном считается корпус, усиленный "бампером" из резины. Это защита от падений и ударов.

Возможно, кто-то не знает, зачем нужна непонятная лента из ткани в батарейном отсеке. Оказывается всё просто. Она нужна для того, чтобы легко доставать батарейку из отсека при замене.

На фото – мультиметр Victor VC9805A+ в работе: измерение постоянного напряжения по шине +5 V компьютерного блока питания формата ATX.

Будет неправильно обойти тему надёжности щупов.

К сожалению, при частом использовании щупы мультимера очень быстро изнашиваются. Особенно, если эксплуатировать их на морозе. Изоляция провода просто трескается. Использовать такие щупы небезопасно. Поэтому не будет лишним купить запасные.

Например, в продаже есть остроконечные щупы. Они очень удобны при ремонте электронной аппаратуры.

На следующем фото можно сравнить штатные щупы и остроконечные.

Раньше я пользовался штатными щупами и порой их диаметр меня не устраивал, так как плотность современного монтажа очень высокая и есть риск замкнуть что-нибудь при замерах. Приходилось даже прикручивать насадки из медицинских иголок или булавок.

Петля провода замотанная изолентой у основания щупа сделана для того, чтобы предотвратить обрыв провода в месте его захода в ручку. Обычно провод рвётся именно у жёсткого основания и у штекера подключения.

При выборе мультиметра в первую очередь необходимо ориентироваться на сферу применения.

Не стоит переплачивать за излишние невостребованные функции. Если предполагается, что будет нужна подсветка, прозвонка и замер температуры, то выбирать прибор стоит со всеми этими функциями.

Также не стоит зацикливаться на классе точности прибора. Для рядовых нужд достаточно и дешёвого прибора. Порой, главное даже не точность, а его надёжность.

Мультиметр можно купить на AliExpress. Там просто огромный выбор мультиметров с самым разным функционалом. Есть как самые дешёвые (DT'шки), так и очень дорогие модели. О том, как покупать на Али всякие радиолюбительские принадлежности я уже рассказывал здесь.

Там же можно приобрести и остроконечные щупы. Вот ссылка. Выбирать щупы на Али следует внимательно. Это если хотите купить именно остроконечные. Ошибиться и купить обычные довольно легко. Обращаем внимание на фото товара и комментарии к нему других пользователей, что уже купили его. Если есть малейшее подозрение, что продаются обычные шупы, то ищем другое предложение. К счастью, теперь выбор очень большой и продавцы показывают в описании хорошие фото.

О том, как пользоваться цифровым мультиметром для проверки различных электронных компонентов, читайте материалы по ссылкам ниже. Вот небольшая подборка:

Если вы радиомеханик или вам часто приходится проверять всевозможные радиоэлементы, то советую обратить внимание на универсальный тестер радиокомпонентов. Это замечательный прибор для домашней лаборатории или мастерской.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:



Выбор мультиметра: примеры компаний, список лучших

Выбор мультиметра разного уровня от простого к сложного для различных целей, список самых популярных моделей.

Применение мультиметров

В сфере радиоэлектроники и любой другой, например, строительной, так или иначе, приходится сталкиваться с электрическими цепями. Для того чтобы спланировать работу, важно уметь определять напряжение. При подключении электронного оборудования важно знать, какое сопротивление в сети.

Кроме того что мы перечислили выше мультиметры применяются при проверке диодов и других элементов. Устройства данного типа являются компактными. В интернет-магазинах в основном представлены товары китайского производства. Они соответствуют европейским стандартам и предусмотрена сертификация СЕ. Однако большой процент брака заставляет задуматься о выборе качественной модели, которая не подведет при проведении измерений. При покупке мультиметра очень важно обращать внимание на следующие особенности:

  1. Наличие стандартных функций.
  2. Состояние щупов.
  3. Емкость батареи.
  4. Надежность корпуса.
  5. Прочность изолятора.
  6. Качество пластика.
  7. Комплектация.
  8. Наличие индикации.

При выборе мультиметра покупатель, конечно же, в первую очередь оценивает прибор внешне. В этом плане обращают внимание на дисплей. Чаще всего встречаются однострочные варианты и большими значениями. Что касается регулятора, используются кнопочные и поворотные регуляторы. Стандартное устройство имеется три разъёма для подключения.

Устройства от компаний Sigma и САТ

Компания Sigma выпускает простые мультиметры, которые хорошо подходят для измерения напряжения. Также такие устройства закупаются для определения емкости транзисторов. Некоторые из моделей имеют дополнительные функции. Данные мультиметры считаются подходящими, когда важно точно определить сопротивление в цепи. Переключение диапазонов происходит автоматически. Также можно выделить такие особенности мультиметров:

  1. Качественные жидкокристаллические дисплеи.
  2. Автономность.
  3. Гарантия.
  4. Качественная подсветка.
  5. Наличие нейлонового чехла.
  6. Простота транспортировки.

Компания САТ делает мультиметры в основном для профессиональных строителей. У них поддерживается сертификация СЕ и дополнительно учитывается защищенность оборудования. Что касается недостатков, некоторые жалуются на отсутствие звукового сигнала. Модели низкой ценовой категории, естественно, не отличаются точностью измерения. Щупы у моделей короткие и это многим не направится.

Компактные модели

Мультиметры небольших размеров чаще всего делаются с незащищенными корпусами. Что касается параметров, модели способны показывать постоянный ток от 2 мА. Также устройства применяются для определения сопротивления в диапазоне до 2 МОм. Что касается схемы моделей, все они собираются на базе выпрямительных диодов.

Некоторые мультиметры функционируют от внешнего источника питания. Что касается наиболее популярных устройств, можно выделить продукцию таких компаний, как Intertool и DT.

Они делают хорошие компактные мультиметры, которые могут работать в разных режимах. Однако такие устройства также имеют недостатки и их нужно учитывать. В первую очередь в расчет берется немалый параметр входного сопротивления. В некоторых режимах шкала является нелинейной. Что касается подключения мультиметров, конечно же, уделяется внимание полярности.

Лучшие модели

Давайте остановимся на основных моделях мультиметров для разного уровня.

1. Ресанта DT 830B

С помощью устройства можно измерить:

  • постоянное и переменное напряжение,
  • ток,
  • сопротивление,
  • протестировать транзисторы и диоды.

Для изменения режимов прибор оснащен 20-позиционным переключателем. Мультиметр полностью защищен от перегрузок. Может использоваться в полевых условиях, небольших мастерских и в быту. Питание от батарей типа «Крона» 9V.

Важно! Данный мультиметр идет почти во всех наборах Ардуино для начинающих.

2. Elitech ММ 100

3. СЕМ DT-912

4. Mastech MAS838

5. Mastech MS8260E

6. CEM DT-61

7. Fluke 17B

8. APPA 107N

В любом случае, нужно ориентироваться на ваши потребности и ваш уровень знаний. Также не рекомендуем автоматические мультиметры, где диапазон измерения определяет само устройство. Выбор за вами.

Как выбрать мультиметр для дома

Мультиметр — это инструмент, который имеет каждый электрик и инженер-ремонтник, занимающийся наладкой, ремонтом или разработкой электронных устройств. В арсенале домашнего мастера также должен быть этот инструмент. Прибор поможет измерить напряжение в розетке или электронной схеме, проверить работоспособность батареек и аккумуляторов, выявить обрыв проводника, и решить другие задачи. Собственно, мультиметр - это прибор, с помощью которого можно измерять несколько электрических величин.

В этой статье мы дадим рекомендации по выбору мультиметра. Особенно интересной она будет для тех, кто ранее не пользовался мультиметром, но планирует выбрать для себя первый измерительный прибор. При выборе мультиметра следует учесть следующее:

  • Измерения, которые будут проводиться;
  • Безопасность и надежность;
  • Эргономика и удобство в использовании;
  • Цена;
  • Производитель.

Остановимся на каждом из этих критериев подробнее.

Измерения, проводимые с помощью мультиметра

Исходя из многолетнего опыта использования различных измерительных приборов, можно уверенно сказать, что в домашних условиях чаще всего используются только некоторые из функций мультиметра. Другие измерения проводятся крайне редко, или даже никогда могут не понадобиться. Часто проводимые измерения:

  • Переменное напряжение - напряжение электросети;
    • Постоянное напряжение - проверка напряжения элементов питания, батареек или аккумуляторов, блоков питания и схем бытовых электроприборов;
    • Сопротивление;
    • Емкость конденсаторов;
    • Проверка проводимости электрических цепей - определение целостности проводника, проверка наличия обрыва шнура электропитания, лампы накаливания, нагревательного элемента и тому подобное.

Типы мультиметров

Существует два типа мультиметров: аналоговые (стрелочные) и цифровые. Ранее пользовались только стрелочными мультиметрами (точнее, это были вольтметры, амперметры, омметры ...). Как видно из изображения, шкала аналогового прибора для измерения постоянного / переменного напряжения - линейная. Показатели увеличиваются по мере увеличения напряжения. А шкала измерения емкости - нелинейная, поэтому, с увеличением номинала емкости существенно увеличивается погрешность. Шкала сопротивления также нелинейная, фактические показания уменьшаются при отклонении стрелки относительно начального положения. Аналоговому измерительному прибору потребуется некоторое время, чтобы стрелка заняла устойчивое положение. На результат влияет даже угол зрения, под которым мы видим шкалу прибора.

Место аналоговых приборов постепенно занимали цифровые. Их сейчас подавляющее большинство. Цифровые мультиметры удобны в пользовании, надежны и достаточно точны. Как правило, такие мультиметры совмещают функции нескольких измерительных приборов. Современный цифровой мультиметр практически мгновенно выводит результат на дисплей: параметр, который измеряется, единицы измерения, и собственно, результат измерения в цифровом виде.

Цифровой мультиметр может иметь автоматический или ручной выбор диапазона измерения. Для домашнего использования хорошим выбором будет устройство с автоматическим определением диапазона. Пользователю достаточно переключить поворотный переключатель прибора на измерение необходимого электрического параметра, а нужный диапазон будет установлен автоматически.

Дополнительные возможности мультиметров

В большинстве цифровых мультиметров предусмотрена подсветка дисплея, которая в условиях плохого освещения помогает увидеть показания измерений. Схемотехнические решения современных цифровых мультиметров позволяют реализовать несколько дополнительных функций:

  • «HOLD» – удержание данных - прибор останавливает измерения и «замораживает», фиксирует результат на дисплее;
  • «REL» – функция относительных измерений - проведение измерений относительно опорного значения, которое мультиметр принимает за «0». Часто используется при измерении малых значений сопротивления и емкости (для того, чтобы минимизировать влияние на результаты измерений собственного сопротивления щупов и паразитной емкости прибора). Функция присутствует в некоторых моделях;
  • «NCV» – бесконтактная индикация напряжения - при размещении мультиметра в непосредственной близости к источнику электропитания или кабеля находящегося под действующим напряжением, подается звуковой / световой сигнал;
  • проверка проводимости электрических цепей со звуковой индикацией - проверка целостности электрической цепи или проводника. Прибор измеряет сопротивление электрической цепи, и при его значении меньше определенной величины, подает звуковой сигнал, указывая на целостность, то есть отсутствие обрыва. Как показывает практика, звуковая прозвонка - это функция мультиметра, которая используется чаще всего. С ее помощью можно определить, нет ли повреждения кабеля питания или другого проводника, можно проверить работоспособность лампы накаливания, или нагревательного элемента домашних электроприборов.

Цена

Подавляющее большинство мультиметров способно выполнять основные измерения. Поскольку мы выбираем прибор для дома, цена должна быть доступной. На цену существенно влияет класс точности, возможность подключения к ПК, память для сохранения измеренных параметров, фиксация максимального и минимального значения измерений, возможность измерять такие параметры как емкость конденсаторов, температуру, индуктивность, частоту, а также диапазоны измерения этих параметров (вряд ли надо будет дома измерять напряжение 1000 Вольт).

Что касается точности, то даже недорогой современный цифровой мультиметр способен проводить измерения с минимальной погрешностью, которая может составлять в среднем ± (1.2% ± 5). Если перевести это в абсолютные величины, то при измерении напряжения электросети 220 Вольт, результаты будут вполне удовлетворительными: (220 ± 3) Вольт. При измерении напряжения блока питания 5 Вольт: (5 ± 0,065) Вольт.

Итак, наша рекомендация - выбирать мультиметр для дома в среднем ценовом диапазоне. Выбирая самый дешевый мультиметр, мы рискуем получить прибор, который не будет проводить все необходимые измерения, а дорогой может иметь такие возможности, которые не используются в быту.

Безопасность

Мультиметр должен быть безопасным для пользователя. Информация по электробезопасности обычно указана в инструкции по эксплуатации и на корпусе прибора. В соответствии с международным стандартом IEC1010-10, с точки зрения электробезопасности мультиметры разделяют на четыре класса:

  • CAT I — для работы с низковольтными сетями электронных узлов;
  • CAT II — для локальных сетей питания;
  • CAT III — для распределительных сетей питания внутри зданий;
  • CAT IV — для работы на аналогичных сетях за пределами зданий.

Для домашних нужд будет вполне достаточно мультиметра класса электробезопасности CAT II или CAT IIІ.

Обращайте внимание на измерительные щупы, поскольку они имеют непосредственный контакт с объектом измерения. Особенно, если проводим измерения высокого напряжения, скажем, напряжения электросети. На щупах должна быть указана важная информация в полном объеме. Например, на щупах мультиметров UNI-T обозначено класс электробезопасности, максимально допустимый ток, информацию о наличии двойной изоляции и тому подобное.

Щупы, как правило, имеют ограничитель для защиты пальцев пользователя от контакта с их металлической частью и защитные колпачки для дополнительной защиты и удобства при транспортировке и хранении. Обратите внимание! Запрещено работать с прибором, щупы которого имеют повреждения изоляции. Неисправные щупы необходимо заменить новыми, с такими же электрическими характеристиками.

Приборы, на которые стоит обратить внимание

Свой выбор мы остановили на нескольких мультиметрах UNI-T. Приборы этого производителя надежны, обеспечивают достаточно точные результаты измерений, и имеют при этом доступную цену. Такие мультиметры попадают под наши критерии выбора, и вполне пригодны для домашнего использования:

UNI-T UT136B – цифровой мультиметр с автоматическим выбором диапазона, позволяет проводить измерения постоянного и переменного напряжения, постоянного и переменного тока, сопротивления, емкости и выполнять тестирование диодов. Прибор имеет компактные размеры, переключатель режима измерения фиксируется четко, стрелка указывает на параметр измерения, щупы прочные и эластичные. Предусмотрена защита от перегрузки.

Основные параметры мультиметра UT136B:

Разрядность 3999
Выбор диапазона автоматический
Постоянное напряжение до 500 В
Переменное напряжение до 500 В
Постоянный ток до 10 А
Переменный ток до 10 А
Сопротивление до 40 МОм
Емкость до 100 мкФ
Частота до 10 МГц
Проверка проводимости электрических цепей со звуковой индикацией есть
Тестирование диодов есть

Следующий прибор, который привлек наше внимание – UNI-T UT125C. Особенностью прибора являются его компактные размеры. Прибор имеет несъемные измерительные щупы, Вы не сможете подключить их неправильно. Присутствует подсветка дисплея, а также функция бесконтактной индикации напряжения.

Основные параметры мультиметра UT125С:

Разрядность 3999
Выбор диапазона автоматический
Постоянное напряжение до 600 В
Переменное напряжение до 600 В
Постоянный ток до 400 мА
Переменный ток до 400 мА
Сопротивление до 40 МОм
Емкость до 100 мкФ
Частота до 60 кГц
Проверка проводимости электрических цепей со звуковой индикацией есть
Тестирование диодов есть

Мультиметр UNI-T UT131D позволяет проводить все основные измерения, имеет функцию подсветки дисплея и бесконтактную индикацию напряжения. Выбор диапазона измерения - ручной. И очень привлекательная цена.

Основные параметры мультиметра UT131D:

Разрядность 1999
Выбор диапазона ручной
Постоянное напряжение до 250 В
Переменное напряжение до 250 В
Постоянный ток до 10 А
Сопротивление до 200 МОм
Проверка проводимости электрических цепей со звуковой индикацией есть
Тестирование диодов есть

А вот мультиметры UNI-T серии UT61, мы можем рекомендовать для домашних мастеров, увлекающихся ремонтом и наладкой аудиоаппаратуры. Приборы позволяют измерять сопротивление, емкость, частоту, температуру, напряжение и ток в широкой полосе частот. Кроме того, могут работать в паре с ПК, что позволит автоматизировать измерения и упростит обработку результатов измерений.

Ну и конечно же, дополнительные аксессуары. Для некоторых измерений, например, параметров электронных схем, часто используют насадки-крокодилы. Удобно пользоваться насадками, которые одеваются на контактную часть щупов мультиметра. Также используют насадки-зажимы, которыми можно «зацепиться» за выводы компонента, параметры которого представляют интерес.

Надеемся, наши советы по подбору мультиметра будут для Вас полезными. Важно помнить, что работать Вы будете с электроизмерительным прибором. Во время измерений элементы мультиметра могут находиться под действующим напряжением, поэтому могут представлять опасность. Обязательно ознакомьтесь с инструкцией и соблюдайте правила безопасности. Приятного пользования!

Команда Masteram

UT61E, Мультиметр цифровой с автоматическим выбором диапазона

Основные функцииДиапазонТочность
Измерение постоянного напряжения

220.00mV
2.2000V22.000V220.00V
1000.0V

±(0.1%+5)
±(0.1%+2)
±(0.1%+5)
Измерение переменного напряжения 6
220.00mV
2.2000V
22.000V
220.00V
750V
45~1kHz >1kHz~10kHz
±(1%+10) ±(1.5%+30)
±(0.8%+10) ±(1.2%+50)
±(0.8%+10) ±(0.8%+50)
±(0.8%+10) ±(2.0%+30)
±(1.2%+10) ±(3.0%+30)
Измерение переменного тока 220.00mA/2200.0mA
22.000mA/220.00mA
2.2000A/10.000A
±(0.8%+10) ±(1.2%+30)
±(1.2%+10) ±(1.5%+30)
±(1.5%+10) ±(2.0%+30)
Измерение постоянного тока 220.00mA/2200.0mA
22.000mA/220.00mA
2.2000A/10.000A
±(0.5%+10)
±(0.5%+10)
±(1.2%+50)
Измерение сопротивления 220.00Om/2.2000KOm
22.000kOm/220.00kOm
2.2000MOm
22.000MOm
220.00MOm
±(0.5%+10)
±(0.5%+10)
±(0.8%+10)
±(1.5%+10)
±(3%+50)
Измерение емкости 22.000nF
220.00nF/2.2000mF/22.000mF
220.00mF/2.2000mF
22.000mF/220.00mF
±(3%+5)
±(3%+5)
±(4%+5)
Only reference
Частота10Hz-10MHz±(0.1%+4)
Измерение скважности 0.1%~99.9%Есть
Дополнительные функции
Ручной выбор диапазона   Есть
RS232   Есть
Тест диодов   Есть
Ture RMS   Есть
Прозвонка   Есть
Режим удержания данных   Есть
Аналоговая шкала 61 делениеЕсть
Режим относительных измерний   Есть
Peak   Есть
Предохранитель   Есть
Вх. сопротивление
для постоянного напряжения
Около 10MOmЕсть
Индикатор разряда батарейки <7.5VЕсть

как выбрать, характеристики, плюсы и минусы

Мультиметр предназначен для определения физических величин электроприборов и электрических соединений, тестер совмещает в себе функции сразу нескольких устройств, включая амперметр, вольтметр и омметр. На современном рынке измерительных приборов представлен большой выбор аналоговых и цифровых устройств. Цифровые мультиметры обладают более обширным функционалом и минимальной погрешностью.

Как выбрать цифровой тестер

Перед выбором модели следует определить, для каких целей приобретается мультиметр. Для выполнения бытовых задач подойдет тестер с базовым набором функций, для профессионального использования потребуется прибор с расширенными функциональными возможностями. При выборе мультиметра также следует обратить внимание на ключевые характеристики цифрового устройства.

Важные параметры

  • разрядность экрана – параметр определяет, сколько цифр будет отображено на дисплее после запятой при измерении;
  • диапазон измерений – указывает нижние и верхние границы значений измеряемых параметров;
  • погрешность – показатель, влияющий на точность результата, в идеале погрешность не должна превышать 1-1,5%;
  • надежность и качество коммуникационных деталей.

Второстепенные критерии

  • форм-фактор;
  • цвет корпуса;
  • страна-производитель;
  • конструктивные особенности (подсветка дисплея, подставка и т.п.).

Лучшие модели цифровых тестеров представлены в обзоре.

Цифровой мультиметр Mastech MY62

Электронный измерительный прибор используется для определения ряда технических характеристик, в том числе переменной и постоянной силы тока, напряжения, емкости, сопротивления и температуры. На лицевой панели измерительного устройства расположен многопозиционный переключатель, посредством которого осуществляется ручная установка пределов измерения величин. Мультиметр оснащен функциями тестирования транзисторов и диодов, звуковой прозвонки цепи.

Характеристики

  • разрядность экрана – 3 ½;
  • число измерений в секунду – 3;
  • питание – от аккумуляторной батареи;
  • вес мультиметра – 0,31 кг;
  • размеры корпуса – 9,1х18,9х3,15 см;
  • постоянное напряжение – нижняя граница 0,001 В, верхнее значение 1000 В;
  • переменное напряжение – 0,001-700 В;
  • сила тока – минимальный параметр 1 мкА, верхний предел 10А;
  • температура – минимальная -200С, максимальная +10000С;
  • сопротивление – нижняя граница 0,1 Ом, верхнее значение 200 МОм;
  • емкость – минимальная 2 пФ, максимальная – 20 мкФ;
  • частота – в диапазоне от 40 до 400 Гц.

Плюсы

  • компактные габариты устройства;
  • функциональность;
  • высокая точность результата;
  • автоотключение;
  • звуковая индикация;
  • хорошо читаемый ЖК-дисплей;
  • чехол в комплекте поставки.

Минусы

  • стоимость;
  • вес.

Цифровой мультиметр КВТ MAS830L

Модель мультиметра КВТ MAS830L от известного бренда Mastech представляет собой компактный портативный измерительный прибор с ручным выбором пределов измерений. Цифровой тестер оснащен большим 3 ½-разрядным жидкокристаллическим экраном с высотой знака 12,7 мм и стандартными разъемами для подключения щупов. Компактное устройство используется для определения значений напряжения, сопротивления, постоянного тока и проверки исправности диодов.

Характеристики

  • питание – от аккумуляторной батареи;
  • вес прибора – 0,2 кг;
  • размеры мультиметра – 13,8х6,9х3,1 см;
  • число измерений за секунду – 3;
  • постоянное напряжение – минимальная величина 0,2 В, верхний параметр 600 В;
  • напряжение переменное – нижнее значение 200 В, максимальное 600 В;
  • температура – минимальная -200С, максимальная +7600С;
  • частота – диапазон измерений 40-400 Гц;
  • сила тока – минимальная 0,002 А, максимальная 10 А;
  • сопротивление – нижняя граница 200 Ом, верхнее значение 2 МОм.

Плюсы

  • подсветка дисплея с автоматическим отключением;
  • функция вывода измеренных значений на экран;
  • полимерный защитный кожух;
  • откидная подставка;
  • малый вес;
  • компактные размеры корпуса;
  • диод-тест;
  • функция «прозвонки» электрической цепи;
  • доступная цена;
  • высокая точность измерений.

Минус – ограниченное количество измеряемых величин.

Мультиметр цифровой PEAKMETER PM320

Карманный измерительный прибор PEAKMETER PM320 позволяет с высокой точностью определить ряд параметров электрической цепи – напряжение, емкость, силу тока, сопротивление, частоту. Выбор пределов измерений осуществляется в автоматическом режиме. К дополнительному функционалу устройства относится тестирование диодов и звуковая индикация при падении сопротивления в электроцепи ниже 50 Ом.

Характеристики

  • вес прибора – 0,14 кг;
  • размеры прибора – 3х13х8 см;
  • питание – аккумуляторная батарея LR44;
  • постоянное напряжение – нижняя величина 0,001 В, верхний предел 600 В;
  • напряжение переменное – минимальный параметр 1 мВ, максимальный предел 600 В;
  • минимальная емкость – 1 пФ, максимальная величина – 100 мкФ;
  • частота – диапазон величин от 0,01 Гц до 100 кГц;
  • сила тока – от 0,01 мА до 0,4 А;
  • сопротивление – нижняя граница 1 Ом, верхнее значение 40 МОм.

Плюсы

  • стильный дизайн;
  • небольшой вес;
  • миниатюрные габариты;
  • эргономичная конструкция;
  • чехол для транспортировки в комплекте;
  • автовыключение питания;
  • минимальная погрешность показаний;
  • возможность фиксации показаний на дисплее;
  • автоматическая индикация полярности;
  • привлекательная цена.

Минус – не предусмотрена подсветка экрана.

Мультиметр цифровой Зубр ТХ-810-Т

Электронный тестер Зубр ТХ-810 – это измерительный цифровой прибор с оптимальным набором функций, который может использоваться как в профессиональной сфере, так и в быту. Устройство применяется для определения физических параметров и диагностики электрических приборов и цепей. Выбор пределов измеряемых значений осуществляется в механическом режиме при помощи многопозиционного переключателя.

Характеристики

  • питание – аккумуляторная батарея;
  • количество измерений за секунду – 3;
  • вес прибора – 0,215 кг;
  • размеры прибора – 13,8х6,8х3,7 см;
  • переменное напряжение – от 200 В до 600 В;
  • постоянное напряжение – нижнее значение 0,2 В, максимальный предел 600 В;
  • постоянный ток – нижний диапазон 0,002 А, максимальное значение – 10 А;
  • сопротивление – минимальный параметр 200 Ом, верхний предел 2 МОм.

Плюсы

  • простая конструкция;
  • качественная сборка;
  • противоскользящий прорезиненный корпус;
  • наличие подставки;
  • большой дисплей;
  • интуитивное управление устройством;
  • подсветка дисплея;
  • функция Data Hold, позволяющая фиксировать результат измерений;
  • диодный тест;
  • индикация перегрузки;
  • плавкий предохранитель;
  • минимальная погрешность;
  • универсальность устройства;
  • демократичная цена.

Минус – вес мультиметра.

Цифровой мультиметр NEO 94-001

При помощи универсального цифрового тестера NEO 94-001 можно с легкостью определить величину напряжения тока в электрической цепи, измерить силу тока, емкость и сопротивление. Конструкция прибора предусматривает автоматическое переключение диапазона измерений. Мультиметр оснащен технологией Data Hold, которая позволяет фиксировать последние результаты замеров.

Характеристики

  • питание – три батареи типа ААА;
  • вес прибора – 0,385 кг;
  • размеры прибора – 15,8х7,5х3,5 см;
  • постоянное напряжение – нижний предел 0,2 В, максимальный параметр 600 В;
  • переменное напряжение – минимальное значение 2 В, верхний предел 600 В;
  • сила постоянного тока – 200 мкА-10 А;
  • емкость – минимальная 20 пФ, максимальная 1000 мкФ;
  • сопротивление – минимальная величина 200 Ом, верхний предел 2 МОм.

Плюсы

  • легкий корпус из высокопрочного пластика;
  • нейлоновый чехол для транспортировки и хранения прибора;
  • информативный жидкокристаллический дисплей с подсветкой;
  • функциональность;
  • максимальная точность измерений;
  • коэффициент усиления транзисторов;
  • диод-тест;
  • автоотключение;
  • звуковая индикация.

Минусы

  • стоимость выше средней ценовой категории;
  • увеличенная масса прибора.

Цифровой мультиметр СЕМ DT-9908

Измерительное устройство применяется для диагностики электроприборов и определения основных параметров электрических соединений. Тестер заключен во влагозащищенный и водонепроницаемый пластиковый корпус. Универсальный мультиметр СЕМ DT-9908 может использоваться для определения параметров электрических цепей в профессиональных и бытовых целях.

Характеристики

  • количество измерений в секунду времени – 2;
  • вес прибора – 0,36 кг;
  • размеры прибора – 18,2х8,2х5,5 см;
  • питание – аккумуляторная батарея;
  • максимальное постоянное напряжение – 1000 В;
  • максимальное переменное напряжение – 700 В;
  • ток – до 20 А;
  • предельное значение по емкости – 200 мкФ;
  • частота – до 2000 Гц;
  • температурный предел – 7600С;
  • максимальное сопротивление – 20 МОм.

Плюсы

  • широкий функционал;
  • ударопрочный корпус;
  • эргономичный дизайн;
  • выдвижная опора;
  • высококонтрастный ЖК-экран с подсветкой;
  • автовыключение питания;
  • функция термометра;
  • проверка диодов;
  • простое управление;
  • выбор диапазонов в атематическом режиме;
  • фиксация измерений;
  • высокая степень защиты.

Минусы

  • немалая стоимость;
  • увеличенный вес.

Цифровой мультиметр Testo 760-3

Интеллектуальный профессиональный тестер в автоматическом режиме идентифицирует тип измерительного щупа и определяет параметр, который необходимо измерить. Прибор для диагностики электрических соединений Testo 760-3 оснащен инновационной технологией управления, представленной в виде функциональных кнопок, которые обеспечивают максимальный комфорт для пользователя.

Характеристики

  • вес прибора – 0,34 кг;
  • размеры прибора – 16,7х8,4х4,5 см;
  • питание – три батарейки типа ААА;
  • напряжение – минимальный параметр 0,001 В, верхний предел 1000 В;
  • сила тока – от 0,001 А до 10 А;
  • сопротивление – нижнее значение 0,1 Ом, верхняя величина 60 МОм;
  • граничные величины емкости – 0,001 пФ, 60000 мкФ;
  • частота – минимальная величина 0,1 Гц, максимальное значение 60 МГц;
  • температура – от -20 до +5000С.

Плюсы

  • широкие функциональные возможности;
  • стильный внешний вид;
  • широкоформатный дисплей;
  • подсветка экрана;
  • автоматический выбор режимов работы и пределов измерений;
  • низкая погрешность измерений;
  • диодный тестер;
  • импульсный счетчик;
  • температурный адаптер;
  • фиксация на дисплее последних показаний;
  • автоматическое отключение устройства.

Минусы

  • высокая стоимость;
  • увеличенная масса.

Домашний мастер при помощи тестера может самостоятельно определять наличие разрывов в электроцепи, замерять величину силы тока, сопротивления и напряжение в сети, емкость конденсаторов и работоспособность диодов и транзисторов. Мультиметр – незаменимый помощник в ремонте электрооборудования.

Реклама от спонсоров: // // //

Выбор мультиметра для ремонта бытовой техники SW19.ru

Сначала нужно сразу рассказать под какую задачу я подбираю мультиметр и для чего он мне нужен.
1) Замеры бытовой электросети, которая питает бытовую технику, всем известные параметры в 220в и 50гц мне как первый ориентир
2) Замеры сопротивления проводников, при чем мне можно не сильно точно, но главное чтобы был быстро работающий прозвон и мерял до 20 Мом, что позволит проверить нагревательные элементы
3) Замеры электролитических конденсаторов, которые очень часто «пучит» или они «беременеют»
4) Замеры температуры, ведь иногда клиент говорит - «60гр в этой воде точно нет, вы меня дурите и давайте деньги обратно» или «холодильник должен работать с большей температурой, здесь нету 3-5 градусов», вот для таких целей и нужен этот параметр, но лучше если будет еще один прибор — инфракрасный термометр, который меряет на расстояние и часто вводит в ступор многих «спорунов» и осаживает их мгновенно


DT832 – самый дешевый мультиметр, который одним из первых пришел на постсовецкое пространство из солничного китая и на тот момент заменил громоздкие «цешки» и подобные вольметры или омметры эпохи СССР (работали они точнее и надежнее, но уступали по функционалу и цене)
Цена: 208р aliexpress
Плюсы: Цена, размеры
Минусы: Очень сильная погрешность, нет измерения температуры, измерение конденсаторов отсутствует, но самое главное это очень долгий период срабатывания прозвонки, что может повлечь неверные диагнозы и запутывание истории




Mastech MY61 – более дорогой и не менее распространенный мультиметр, отслуживший мне больше 5 лет без поломок и неисправностей из плюсов стоит отметить большой дисплей
Цена: 1328р aliexpress

Плюсы: Большой дисплей, автоотключение, измерение конденсаторов но до 20мкф

Минусы : Врет при низком заряде кроны, желательно вместо кроны использовать пальчиковые батарейки, так как это менее дефицитный товар




Mastech MS8239C – цена очень неплохая для мультиметра с автодиапазоном, очень приличный бампер не позволит аппарату разбиться при небольшом падении, очень хорошо лежит в руке и занимает немного места в сумке, идеален для выездного обслуживания
Цена 1250р aliexpress
Плюсы: Автодиапазон(правда очень тупит), хорошие щупы и подсветка дисплея
Минусы: Автодиапазон, который сильно тупит, не работает измерение температуры, нет измерение конденсаторов в нужном диапазоне


VICI VC97 – такой же пришелец из аллиэкспресса, как и другие два его товарища, с одной лишь разницей, более расширенный функционал и можно переключать с автодиапазона на селектор, плюс есть калибровка (обнуление параметра), которая очень удобна для линейных замеров
Плюсы: Хороший бампер, в комплектации есть термопара, чехол и крокодилы, очень хорошие щупы
Минусы: Нет подключения к компу, за эти деньги уже хотелось бы, Цена

Спавнение


DT832 Mastech MY61 Mastech MS8239C VICI VC97
Температура - - + +
Конденсаторы - + + +
Автоотключение - + + +
Подсчетка - - + -
Ток 10А (постоянка) 10А (постоянка и переменка) 10А (постоянка и переменка) 20А (постоянка и переменка)
Частота - - - +
Цена 208 р. 1328 р. 1250 р. 1950 р.

Итак подводя итог можно сказать, что покупать мультиметр под задачи ремонта бытовой техники нужно отталкиваться от цены и брать среднею модель тогда получится оптимальное сочетание цены и качества

Руководство по выбору продукта: Цифровые мультиметры

Выберите продукт Надежный цифровой мультиметр Fluke 28 II Цифровой мультиметр Fluke 77 IV Промышленный мультиметр Fluke 83 В со средним откликомFluke 233 Цифровой мультиметр с удаленным дисплеем Цифровой мультиметр Fluke 88V DeluxeАвтомобильный мультиметр Fluke 279 FC True-rms Беспроводной мультиметр Fluke 3000 FC 114 Электрический мультиметр Цифровой мультиметр Fluke 177 с истинным среднеквадратичным значением Цифровой мультиметр с истинным среднеквадратичным значением Fluke 175 Цифровой мультиметр с истинным среднеквадратичным значением Fluke 27 II Надежный цифровой мультиметр Fluke 28 II Ex Искробезопасный цифровой мультиметр с истинным среднеквадратичным значением Мультиметр с функцией регистрации электронных данных True-RMS Цифровой мультиметр Fluke 115 для технических специалистов Цифровой мультиметр Fluke 113 Цифровой мультиметр Fluke 117 с бесконтактным напряжением Fluke 116 Цифровой мультиметр HVAC

Выбрать продукт 28 II Прочный цифровой мультиметр Цифровой мультиметр Fluke 77 IV Промышленный мультиметр Fluke 83 В со средним откликомFluke 233 Цифровой мультиметр с дистанционным дисплеемFluke 88V Deluxe Автомобильный мультиметр Fluke 279 FC Тепловой мультиметр True-rmsFluke 3000 FC Series Беспроводной мультиметр Fluke 114 Электрический мультиметр Fluke 177 True-RMS Цифровой мультиметр Fluke 175 Multi True-RMS Цифровой мультиметр Fluke 175 Надежный цифровой мультиметр Fluke 28 II Ex, искробезопасный цифровой мультиметр с истинным среднеквадратичным значением Fluke 179, цифровой мультиметр с истинным среднеквадратичным значением, Fluke 787, цифровой мультиметр с технологией ProcessMeter, Fluke 289, мультиметр для регистрации данных с истинным среднеквадратичным значением Мультиметр электрика с бесконтактным напряжением Цифровой мультиметр Fluke 116 для систем отопления, вентиляции и кондиционирования воздуха

Выберите продукт Надежный цифровой мультиметр Fluke 28 II Цифровой мультиметр Fluke 77 IV Промышленный мультиметр Fluke 83 В со средним откликом TerFluke 233 Цифровой мультиметр с дистанционным дисплеем Автомобильный мультиметр Fluke 88V Deluxe, Тепловой мультиметр Fluke 279 FC с истинным среднеквадратичным значением, Беспроводной мультиметр Fluke серии 3000 FC, Электрический мультиметр Fluke 114, Цифровой мультиметр Fluke 177 с истинным среднеквадратичным значением, Цифровой мультиметр Fluke 175 с истинным среднеквадратичным значением Мультиметр Fluke 179, цифровой мультиметр с истинным среднеквадратичным значением

Какой мультиметр вам нужен?

Руководство покупателя мультиметра

Будь то небольшое электронное соединение или большая сложная схема, каждый компонент, от простого диода до сложного усилителя мощности, должен быть проверен на электрические свойства.Мультиметр является основным инструментом контроля качества разработчика электроники, и, тем не менее, чтобы убедиться, что у вас есть правильный измеритель по правильной цене, может потребоваться некоторое планирование.

Мультиметры - это электронные устройства для измерения напряжения, тока и сопротивления. Хотя существует много разных типов мультиметров с разными функциями и преимуществами, в первую очередь следует подумать о аналоговом или цифровом.


Аналоговый и цифровой

Аналоговые мультиметры , как вы могли догадаться, используют классические аналоговые шкалы для измерения напряжения, тока и сопротивления.Они, безусловно, более примитивны и редко используются в наши дни, однако некоторые утверждают, что аналоговые измерители более чувствительны, чем их цифровые аналоги, и многие по-прежнему предпочитают их. После малейшего изменения напряжения постоянного тока стрелка аналогового мультиметра может отклониться, что влияет на точность показаний измерения и может не быть тем, что вы видите на цифровом измерителе. Если вы имеете дело со схемами с высокочувствительными измерениями, вам может подойти аналоговый мультиметр.

В современном мире, с другой стороны, преобладают цифровые мультиметры (DMM). Обычно они состоят из ЖК-дисплея, ручки для выбора различных диапазонов, аналого-цифрового преобразователя и внутренней схемы для преобразования сигнала.

В общем, мы рекомендуем цифровые мультиметры, но есть еще сотни моделей на выбор, поэтому вам нужно отфильтровать свои варианты и учитывать различные факторы при выборе правильного цифрового мультиметра. Вот некоторые вещи, о которых следует помнить:


Аналоговый циферблат
Цифровой мультиметр ЖК-дисплей

Цена

Цифровые мультиметры доступны в широком диапазоне цен от 10 до 1500 долларов.Это зависит от бренда и включенных функций. Счетчики с более высокой ценой, как правило, более надежны и точны, чем модели с более низкой ценой. Мультиметры Workbench , как правило, дороже по сравнению с портативным цифровым мультиметром .

В общем, мы рекомендуем посмотреть, как часто вы будете использовать устройство, и какие функции вам нужны. Если это случайный инструмент, возможно, подойдет и более дешевое устройство. Но чем больше вы планируете использовать счетчик, тем больше вам понадобится прочная конструкция и более дорогой счетчик.

Счетчики на дисплее

Разрешение счетчика или счетчиков на дисплее - это наименьшая часть шкалы, которая может быть отображена и зависит от шкалы. Это относится к тому, насколько велико число, которое может отображать счетчик, или общее количество отображаемых цифр. Чем больше количество дисплеев, тем лучше. Сравните мультиметры с отображаемым числом более 1000.

Универсальность в измерениях и функциональность

Базовые мультиметры имеют стандартные функции, такие как измерение постоянного и переменного тока, напряжения, сопротивления и емкости.Другие измерители предлагают различные тесты (проверка диодов, проверка батарей, проверка целостности, проверка транзисторов) и специальные функции (автоматический выбор диапазона, аналоговая гистограмма, интерфейс RS-232 для ПК, истинное среднеквадратичное значение), что делает их более полезными, чем стандартный мультиметр. Ознакомьтесь с руководством пользователя устройства, чтобы ознакомиться с предлагаемыми функциями и соответствующим образом выбрать глюкометр.

Безопасность

При работе с высоким напряжением очень важно знать, какой измеритель вам следует использовать. В зависимости от силы тока, протекающего по проводнику, вы можете выбрать устройство, представляющее собой нечто среднее между мультиметром и токоизмерительными клещами .

Токоизмерительные клещи

Токоизмерительные клещи, созданные как одноцелевой тестовый инструмент для электриков, представляют собой электрический тестер, в котором вольтметр сочетается с токоизмерительными клещами. Токоизмерительные клещи имеют встроенный трансформатор с единственной целью измерения тока, который они могут измерять с точностью до десятых долей единицы.

В отличие от мультиметра, токоизмерительные клещи не нужно подключать к цепи для измерения тока. Все, что вам нужно сделать, это поместить зажим вокруг провода под напряжением, чтобы измерить ток, не прерывая работу цепи.Токоизмерительные клещи идеально подходят для электромонтажных работ, поскольку они могут измерять большие токи переменного тока.

Обратитесь к руководству производителя, чтобы узнать, какие модели подходят для каких категорий (CAT). Чем ниже номер CAT, тем меньше защита.


Токоизмерительные клещи ExTech

Токоизмерительные клещи Fluke
  • CAT I для измерения напряжений в специально защищенных вторичных цепях.
  • CAT II относится к распределению электроэнергии на местном уровне, например, от стандартной настенной розетки или подключенной нагрузки.
  • CAT III относится к измерениям на проводном оборудовании в стационарных установках, распределительных щитах и ​​автоматических выключателях. Токоизмерительные клещи Fluke True-RMS соответствуют категории безопасности CAT III.
  • CAT IV относится к источнику измерений уровня установки или электросети на первичных устройствах защиты от перегрузки по току и на блоках управления пульсациями. Токоизмерительные клещи Fluke 324 соответствуют категории безопасности CAT IV 300 В.

Все еще не знаете, какой счетчик купить? Пишите нам по адресу [адрес электронной почты защищен]

% PDF-1.4 % 2056 0 объект > эндобдж xref 2056 76 0000000016 00000 н. 0000002372 00000 н. 0000002538 00000 н. 0000003253 00000 н. 0000003650 00000 н. 0000003832 00000 н. 0000004010 00000 н. 0000009677 00000 н. 0000011682 00000 п. 0000011824 00000 п. 0000012309 00000 п. 0000012879 00000 п. 0000015036 00000 п. 0000017537 00000 п. 0000020388 00000 п. 0000022361 00000 п. 0000025023 00000 п. 0000027411 00000 п. 0000027526 00000 п. 0000027639 00000 п. 0000027753 00000 п. 0000027869 00000 п. 0000027905 00000 н. 0000027984 00000 п. 0000034082 00000 п. 0000034416 00000 п. 0000034485 00000 п. 0000034603 00000 п. 0000034639 00000 п. 0000034718 00000 п. 0000035052 00000 п. 0000035121 00000 п. 0000035239 00000 п. 0000035275 00000 п. 0000035354 00000 п. 0000042145 00000 п. 0000042480 00000 п. 0000042549 00000 п. 0000042667 00000 п. 0000042738 00000 п. 0000042819 00000 п. 0000043271 00000 п. 0000043554 00000 п. 0000043713 00000 п. 0000043742 00000 п. 0000044050 00000 п. 0000045744 00000 п. 0000046075 00000 п. 0000046465 00000 п. 0000050361 00000 п. 0000050836 00000 п. 0000051408 00000 п. 0000054448 00000 п. 0000054853 00000 п. 0000055356 00000 п. 0000075634 00000 п. 0000075712 00000 п. 0000075964 00000 п. 0000076043 00000 п. 0000076169 00000 п. 0000076440 00000 п. 0000076519 00000 п. 0000076790 00000 н. 0000076869 00000 п. 0000076995 00000 п. 0000077264 00000 п. 0000080837 00000 п. 0000084410 00000 п. 0000095243 00000 п. 0000206226 00000 н. 0000209799 00000 н. 0000213372 00000 н. 0000225518 00000 н. 0000360333 00000 н. 0000002156 00000 н. 0000001816 00000 н. трейлер ] / Назад 644271 / XRefStm 2156 >> startxref 0 %% EOF 2131 0 объект > поток hb````Z01 &% $ Q (f`ebX 0 vVlLP XrAÁ! #Y "0cPh

10 шагов к выбору цифрового мультиметра (DMM)

Повышение производительности цифрового мультиметра при тестировании качества беспроводных устройств

Цифровые мультиметры кажутся обычным явлением, но специализированные версии выполняют тесты, о которых вы даже не догадывались, тем самым повышая производительность и снижая затраты.

Цифровые мультиметры

(DMM) в течение многих лет были инструментом проверки качества, используемым производителями беспроводных устройств. Тем не менее, характеристики цифрового мультиметра постоянно улучшаются, и теперь вы можете получить функции, о которых даже нельзя было мечтать на этих инструментах. Например, теперь вы можете купить настольные цифровые мультиметры с базовой однолетней точностью в диапазоне от 0,0006% до 0,03%, разрешением от 4-1 / 2 разряда до 8-1 / 2 разряда и чувствительностью от 1 нВ до 10 мВ. Для тестирования аудиосхем и компонентов полное гармоническое искажение (THD) может быть измерено с помощью некоторых специализированных цифровых мультиметров.

Хотя точность, разрешение и чувствительность являются важными факторами при выборе цифрового мультиметра, вам следует обратить внимание на скорость, специальные функции и улучшения производительности, чтобы получить дополнительную ценность, особенно если вы проводите производственное тестирование. Кроме того, некоторые функции могут помочь преодолеть проблемы с внешним шумом, которые в противном случае свели бы на нет основную точность и чувствительность цифрового мультиметра. Основными факторами выбора являются переменные измерения, диапазон, точность, разрешение, чувствительность, скорость, фильтры, ограничение испытательного тока при измерениях сопротивления, 2-проводное или двухпроводное соединение.4-проводные измерения, запуск, количество каналов измерения и стоимость.

  1. Какие переменные вы тестируете?
  2. Каков диапазон ожидаемых значений сигнала?
  3. Большая тройка: точность, разрешение и чувствительность
  4. Какие характеристики DUT важны?
  5. Какие проблемы с аппаратным и программным интерфейсом?
  6. Какие источники шума?
  7. Каковы требования к пропускной способности?
  8. Сколько DUT нужно протестировать?
  9. Были бы полезны дополнительные функции цифрового мультиметра?
  10. Насколько рентабельно решение?

Загрузите, чтобы прочитать полную информацию.

Как пользоваться мультиметром - Руководство для начинающих

В этом посте мы покажем вам, как пользоваться мультиметром. Этот пост в основном адресован новичкам, которые только начинают заниматься электроникой и не знают, как пользоваться мультиметром и чем он может быть полезен. Мы рассмотрим наиболее общие функции мультиметра, а также способы измерения тока, напряжения, сопротивления и проверки целостности цепи.

Рекомендуемая литература: Лучшие мультиметры до 50 долларов.

Что такое мультиметр и зачем он вам?

Мультиметр - это измерительный инструмент, абсолютно необходимый в электронике. Он сочетает в себе три основные функции: вольтметр, омметр и амперметр, а в некоторых случаях - целостность цепи.

Мультиметр позволяет понять, что происходит в ваших цепях. Когда что-то в вашей цепи не работает, мультиметр поможет вам в устранении неполадок. Вот некоторые ситуации в проектах электроники, в которых вам может пригодиться мультиметр:

  • переключатель включен?
  • Этот провод проводит электричество или он сломан?
  • сколько тока проходит через этот светодиод?
  • сколько заряда осталось у вас в батареях?

На эти и другие вопросы можно ответить с помощью мультиметра.

Выбор мультиметра

Вы можете найти широкий выбор мультиметров с различными функциями и точностью. Базовый мультиметр стоит около 5 долларов и измеряет три самых простых, но наиболее важных значения в вашей цепи: напряжение, ток и сопротивление.

Однако вы можете догадаться, что этот мультиметр не прослужит дольше и не очень точен. Выбор лучшего мультиметра будет зависеть от того, что вы собираетесь делать, если вы новичок или профессиональный электрик, и от вашего бюджета.

Если вам нужна помощь в выборе мультиметра, ознакомьтесь с нашей публикацией на Maker Advisor о лучших мультиметрах до $ 50 .

Знакомство с мультиметром

Мультиметр состоит из четырех основных частей:

  • Дисплей : здесь отображаются измерения
  • Ручка выбора : выбирает то, что вы хотите измерить
  • Порты : сюда подключаются зонды

  • Щупы : мультиметр поставляется с двумя щупами.Обычно один красный, а другой черный.

Примечание : Нет никакой разницы между красным и черным щупами, только цвет.

Итак, принимая соглашение:

  • черный щуп всегда подключен к COM-порту.
  • красный зонд подключен к одному из других портов в зависимости от того, что вы хотите измерить.

Порты

К порту « COM » или « - » следует подключить черный датчик.Зонд COM обычно черный.

  • 10A используется при измерении больших токов, более 200 мА
  • мкА используется для измерения тока
  • позволяет измерять напряжение и сопротивление, а также проверять целостность цепи

Эти порты могут отличаться в зависимости от используемого мультиметра.

Измерение напряжения

Вы можете измерять постоянное или переменное напряжение. Буква V с прямой линией означает постоянное напряжение.

Знак V с волнистой линией означает напряжение переменного тока.

Для измерения напряжения:

  1. Установите режим V с волнистой линией, если вы измеряете напряжение переменного тока, или V с прямой линией, если вы измеряете напряжение постоянного тока.
  2. Убедитесь, что красный зонд подключен к порту с буквой V рядом с ним.
  3. Подключите красный щуп к положительной стороне вашего компонента, откуда идет ток.
  4. Подключите датчик COM к другой стороне вашего компонента.
  5. Считайте значение на дисплее.

Совет: для измерения напряжения вам необходимо подключить мультиметр параллельно с компонентом, напряжение которого вы хотите измерить. При параллельном подключении мультиметра каждый щуп размещается вдоль выводов компонента, напряжение которого вы хотите измерить.

Пример: измерение напряжения батареи

В этом примере мы собираемся измерить напряжение батареи 1,5 В. Вы знаете, что у вас будет примерно 1.5В. Итак, вы должны выбрать диапазон с помощью ручки выбора, который может читать 1,5 В. Поэтому в случае с этим мультиметром следует выбрать 2 В. Если у вас есть мультиметр с автоматическим диапазоном, вам не нужно беспокоиться о диапазоне, который нужно выбрать.

Что делать, если вы не знали, каково значение напряжения? Если вам нужно измерить напряжение чего-либо, и вы не знаете, в какой диапазон будет попадать значение, вам нужно попробовать несколько диапазонов.

Если выбранный диапазон ниже реального значения, на дисплее отобразится 1, как показано на рисунке ниже.1 означает, что напряжение выше выбранного вами диапазона.

Если вы выберете более высокий диапазон, в большинстве случаев вы сможете считывать значение напряжения, но с меньшей точностью.

Что произойдет, если поменять местами красный и черный щуп?

Ничего опасного не произойдет. Показание мультиметра такое же, но отрицательное.

Пример: измерение напряжения в цепи

В этом примере мы покажем вам, как измерить падение напряжения на резисторе в простой схеме.В этой примерной схеме загорается светодиод.

СОВЕТ: два параллельно подключенных компонента разделяют напряжение, поэтому вам следует подключать щупы мультиметра параллельно с компонентом, напряжение которого вы хотите измерить.

Для подключения схемы необходимо подключить светодиод к батарее 9 В через резистор 470 Ом.

Для измерения падения напряжения на резисторе:

  1. Вам просто нужно поместить красный щуп в один вывод резистора, а черный щуп - на другой вывод резистора.
  2. Красный зонд должен быть подключен к той части, от которой исходит ток.
  3. Также не забудьте убедиться, что датчики вставлены в правильные порты.

Измерение тока

Для измерения тока необходимо иметь в виду, что последовательно соединенные компоненты разделяют ток. Итак, вам необходимо подключить мультиметр последовательно к вашей цепи.

СОВЕТ: Чтобы подключить мультиметр последовательно, необходимо поместить красный щуп на вывод компонента, а черный щуп на вывод следующего компонента.Мультиметр действует так, как будто это провод в вашей цепи. Если вы отключите мультиметр, ваша схема не будет работать.

Перед измерением тока убедитесь, что вы подключили красный щуп к правому порту, в данном случае мкА. В приведенном ниже примере используется та же схема, что и в предыдущем примере. Мультиметр является частью схемы.

Измерение сопротивления

Вставьте красный щуп в правый порт и поверните ручку выбора в положение сопротивления.Затем подключите щупы к выводам резистора. То, как вы соединяете выводы, не имеет значения, результат тот же.

Как видите, резистор 470 Ом имеет только 461 Ом.

Проверка целостности

Большинство мультиметров имеют функцию, позволяющую проверить целостность цепи. Это позволяет легко обнаруживать такие ошибки, как неисправные провода. Это также поможет вам проверить, подключены ли две точки цепи.

Для использования этой функции выберите режим, похожий на динамик.

Как работает непрерывность?

Если между двумя точками очень низкое сопротивление, менее нескольких Ом, эти две точки электрически соединены, и вы услышите непрерывный звук.

Если звук непостоянен или вы его совсем не слышите, это означает, что то, что вы тестируете, имеет неисправное соединение или вообще не подключено.

ПРЕДУПРЕЖДЕНИЕ : Для проверки непрерывности необходимо выключить систему! Отключите питание!

Коснитесь двух щупов вместе, и, когда они будут подключены, вы услышите непрерывный звук.

Чтобы проверить целостность провода, вам просто нужно подключить каждый щуп к наконечникам проводов.

Завершение

Мультиметр - незаменимый инструмент в любой лаборатории электроники. В этом руководстве для начинающих мы показали вам , как использовать мультиметр . Вы узнали, как измерять напряжение, ток и сопротивление, а также как проверять целостность цепи.

Если вы ищете мультиметр, вы можете найти этот пост полезным Лучшие мультиметры до 50 долларов .

Мультиметр

Цифровой мультиметр

Мультиметр или мультитестер , также известный как вольт / омметр или VOM , представляет собой электронный измерительный прибор, который объединяет несколько функций измерения в одном устройстве. Типичный мультиметр может включать такие функции, как возможность измерения напряжения, тока и сопротивления. Мультиметры могут использовать аналоговые или цифровые схемы - аналоговые мультиметры и цифровые мультиметры (часто сокращенно DMM или DVOM .) Аналоговые приборы обычно основаны на микроамперметре, указатель которого перемещается по шкале калибровки для всех возможных измерений; цифровые приборы обычно отображают цифры, но могут отображать полосу, длина которой пропорциональна измеряемой величине.

Мультиметр может быть портативным устройством, используемым для базового поиска неисправностей и работы в полевых условиях, или настольным прибором, который может выполнять измерения с очень высокой степенью точности. Их можно использовать для поиска и устранения электрических проблем в широком спектре промышленных и бытовых устройств, таких как электронное оборудование, средства управления двигателем, бытовые приборы, источники питания и системы электропроводки.


Измеряемые величины

Современные мультиметры могут измерять множество величин. Наиболее распространенными являются:

Кроме того, некоторые мультиметры измеряют:

Цифровые мультиметры могут также включать в себя схемы для:

  • непрерывности; пищит, когда цепь проводит.
  • Диоды (измерение прямого падения диодных переходов, т. Е. Диодов и переходов транзисторов) и транзисторов (измерение усиления по току и других параметров).
  • Проверка аккумуляторов для простых аккумуляторов на 1,5 и 9 В. Это шкала напряжения, нагруженного током. Проверка батареи (игнорирование внутреннего сопротивления, которое увеличивается по мере разряда батареи) менее точна при использовании шкалы напряжения постоянного тока.

Разрешение

Цифровой

Разрешение мультиметра часто указывается в «разрядах» разрешения. Например, термин 5½ цифр относится к количеству цифр, отображаемых на дисплее мультиметра.

По соглашению, половина цифры может отображать либо ноль, либо единицу, тогда как цифра в три четверти может отображать цифру больше единицы, но не девять. Обычно цифра в три четверти соответствует максимальному значению 3 или 5. Дробная цифра всегда является самой старшей цифрой в отображаемом значении. Мультиметр на 5½ разряда будет иметь пять полных цифр, отображающих значения от 0 до 9, и одну половину цифры, которая может отображать только 0 или 1. [3] Такой измеритель может отображать положительные или отрицательные значения от 0 до 199 999.Трехзначный счетчик может отображать количество от 0 до 3 999 или 5 999, в зависимости от производителя.

В то время как цифровой дисплей может быть легко увеличен в точности, дополнительные цифры не имеют значения, если они не сопровождаются тщательной конструкцией и калибровкой аналоговых частей мультиметра. Значимые измерения с высоким разрешением требуют хорошего понимания технических характеристик прибора, хорошего контроля условий измерения и прослеживаемости калибровки прибора.

Указание «счетчиков дисплея» - еще один способ указать разрешение. Счетчики на дисплее дают наибольшее число или наибольшее число плюс один (чтобы число счёта выглядело лучше), которое может отображать дисплей мультиметра, игнорируя десятичный разделитель. Например, мультиметр на 5½ разряда может быть указан как мультиметр с отображением 199999 или 200000 счетчиков. Часто счетчик на дисплее в спецификациях мультиметра называется просто счетчиком.

Аналоговый

Разрешение аналоговых мультиметров ограничено шириной указателя шкалы, вибрацией указателя, точностью печати шкал, калибровкой нуля, количеством диапазонов и ошибками из-за негоризонтального использования механического дисплея .Точность полученных показаний также часто снижается из-за неправильного подсчета разметки деления, ошибок в мысленной арифметике, ошибок наблюдения параллакса и неидеального зрения. Для улучшения разрешения используются зеркальные шкалы и более крупные измерительные приборы; Эквивалентное разрешение от двух с половиной до трех цифр является обычным (и обычно достаточно для ограниченной точности, необходимой для большинства измерений).

Измерения сопротивления, в частности, имеют низкую точность из-за типичной схемы измерения сопротивления, которая сильно сжимает шкалу при более высоких значениях сопротивления.Недорогие аналоговые измерители могут иметь только одну шкалу сопротивления, что серьезно ограничивает диапазон точных измерений. Обычно аналоговый измеритель имеет панель регулировки для установки калибровки измерителя при нулевом сопротивлении, чтобы компенсировать изменяющееся напряжение батареи измерителя.

Точность

Цифровые мультиметры обычно выполняют измерения с точностью, превосходящей их аналоговые аналоги. Стандартные аналоговые мультиметры обычно производят измерения с точностью до трех процентов, [4] , хотя бывают и более точные приборы.Стандартные портативные цифровые мультиметры обычно имеют точность 0,5% в диапазонах постоянного напряжения. Стандартные настольные мультиметры доступны с указанной точностью лучше ± 0,01%. Приборы лабораторного класса могут иметь точность до нескольких миллионных долей. [5]

Значения точности следует интерпретировать с осторожностью. Точность аналогового прибора обычно относится к полномасштабному отклонению; при измерении 10 В по шкале 100 В 3% счетчика возможна погрешность в 3 В, 30% от показания.Цифровые измерители обычно указывают точность в процентах от показаний плюс процент от полного значения, иногда выраженный в единицах, а не в процентах.

Заявленная точность определяется как нижняя граница диапазона милливольт (мВ) постоянного тока и известна как «базовая точность измерения постоянного напряжения». Более высокие диапазоны постоянного напряжения, тока, сопротивления, переменного тока и других диапазонов обычно имеют более низкую точность, чем базовое значение постоянного напряжения. Измерения переменного тока соответствуют указанной точности только в указанном диапазоне частот.

Производители могут предоставлять услуги по калибровке, так что новые счетчики могут быть приобретены с сертификатом калибровки, указывающим, что счетчик был настроен на стандарты, отслеживаемые, например, в Национальном институте стандартов и технологий США (NIST) или другой национальной лаборатории стандартов. .

Испытательное оборудование имеет тенденцию выходить из строя со временем, и на указанную точность нельзя полагаться бесконечно. Для более дорогостоящего оборудования производители и третьи стороны предоставляют услуги по калибровке, чтобы старое оборудование могло быть откалибровано и повторно сертифицировано.Стоимость таких услуг непропорциональна недорогому оборудованию; однако предельная точность не требуется для большинства рутинных испытаний. Мультиметры, используемые для критических измерений, могут быть частью метрологической программы для обеспечения калибровки.

Чувствительность и входной импеданс

При использовании для измерения напряжения входное сопротивление мультиметра должно быть очень высоким по сравнению с импедансом измеряемой цепи; в противном случае работа схемы может измениться, и показания также будут неточными.

Измерители с электронными усилителями (все цифровые мультиметры и некоторые аналоговые измерители) имеют фиксированный входной импеданс, достаточно высокий, чтобы не мешать работе большинства цепей. Часто это один или десять МОм; Стандартизация входного сопротивления позволяет использовать внешние высокоомные пробники, которые образуют делитель напряжения с входным сопротивлением, чтобы расширить диапазон напряжений до десятков тысяч вольт.

Большинство аналоговых мультиметров с подвижной стрелкой не имеют буферизации и потребляют ток от тестируемой цепи, чтобы отклонить указатель измерителя.Импеданс измерителя варьируется в зависимости от базовой чувствительности движения измерителя и выбранного диапазона. Например, измеритель с типичной чувствительностью 20 000 Ом / В будет иметь входное сопротивление 2 миллиона Ом в диапазоне 100 В (100 В * 20 000 Ом / В = 2 000 000 Ом). В каждом диапазоне при полном напряжении диапазона полный ток, необходимый для отклонения движения измерителя, берется из тестируемой цепи. Движение измерителя с более низкой чувствительностью приемлемо для тестирования в цепях, где полное сопротивление источника низкое по сравнению с импедансом измерителя, например, в силовых цепях; эти счетчики механически более прочны.Некоторые измерения в сигнальных цепях требуют движений с более высокой чувствительностью, чтобы не нагружать тестируемую цепь импедансом измерителя. [6]

Иногда чувствительность путают с разрешением измерителя, которое определяется как наименьшее изменение напряжения, тока или сопротивления, которое может изменить наблюдаемые показания.

Для цифровых мультиметров общего назначения самый низкий диапазон напряжения обычно составляет несколько сотен милливольт переменного или постоянного тока, но самый низкий диапазон тока может составлять несколько сотен миллиампер, хотя доступны инструменты с более высокой чувствительностью по току.Для измерения низкого сопротивления необходимо вычесть сопротивление выводов (измеренное путем соприкосновения измерительных щупов) для обеспечения максимальной точности.

Верхний предел диапазонов измерения мультиметра значительно варьируется; Для измерения напряжений более 600 вольт, 10 ампер или 100 МОм может потребоваться специальный измерительный прибор.

Напряжение нагрузки

Любой амперметр, в том числе и мультиметр в диапазоне токов, имеет определенное сопротивление. Большинство мультиметров по своей сути измеряют напряжение и пропускают измеряемый ток через шунтирующее сопротивление, измеряя возникающее на нем напряжение.Падение напряжения называется нагрузочным напряжением и выражается в вольтах на ампер. Значение может меняться в зависимости от диапазона, который выбирает измеритель, поскольку в разных диапазонах обычно используются разные шунтирующие резисторы. [7] [8]

Напряжение нагрузки может быть значительным в цепях низкого напряжения. Чтобы проверить его влияние на точность и работу внешней цепи, счетчик может быть переключен на различные диапазоны; текущее показание должно быть таким же, и работа схемы не должна нарушаться, если напряжение нагрузки не является проблемой.Если это напряжение является значительным, его можно уменьшить (также уменьшая присущую точность и точность измерения), используя более высокий диапазон тока.

Измерение переменного тока

Поскольку базовая индикаторная система в аналоговом или цифровом измерителе реагирует только на постоянный ток, мультиметр включает в себя схему преобразования переменного тока в постоянный для выполнения измерений переменного тока. В базовых измерителях используется схема выпрямителя для измерения среднего или пикового абсолютного значения напряжения, но они откалиброваны для отображения вычисленного среднеквадратичного значения (RMS) для синусоидальной формы волны; это даст правильные показания переменного тока, используемого при распределении энергии.Руководства пользователя для некоторых таких измерителей содержат поправочные коэффициенты для некоторых простых несинусоидальных сигналов, чтобы можно было рассчитать правильное эквивалентное среднеквадратичное значение (RMS). Более дорогие мультиметры включают преобразователь переменного тока в постоянный, который измеряет истинное среднеквадратичное значение сигнала в определенных пределах; в руководстве пользователя измерителя могут быть указаны пределы пик-фактора и частоты, для которых действительна калибровка измерителя. Измерение среднеквадратичного значения необходимо для измерений несинусоидальных периодических сигналов, таких как аудиосигналы и частотно-регулируемые приводы.

См. Также

Ссылки

Fluke MultiMeter | Проектирование экологических ресурсов

Цифровой мультиметр Fluke, тип 73,
Введение

Мультиметр - это небольшое портативное устройство, которое можно использовать для измерения напряжения, сопротивления току или для проверки диодов. Технический отдел HSU имеет набор ручных цифровых мультиметров Type 73 -III Series III производства Fluke. Эти счетчики имеют защиту от перенапряжения от переходных скачков напряжения и

соответствует стандарту безопасности Международной электротехнической комиссии IEC 61010.Измерители оснащены автоматическим удержанием для сохранения показаний и звуковым сигналом проверки целостности цепи, а также могут проверять диоды. Портативный ручной мультиметр можно использовать везде, где требуются быстрые и точные показания напряжения, тока или сопротивления. Конкретные области применения этого устройства многочисленны.

Рисунок 1. Мультиметр Fluke Type 73

Счетчик можно использовать для всего следующего и многого другого.

  • Проверка выхода солнечного элемента
  • Измерение тока, потребляемого малым оборудованием переменного или постоянного тока
  • Проверка подачи питания на неработающее оборудование
  • Проверка лампы накаливания
  • Считывание сигнала напряжения с пиранометра
  • Диагностика системы зажигания вашего автомобиля, когда он не запускается после того, как вы провели день в поле в удаленном месте.

При использовании мультиметра и интерпретации полученных результатов часто бывает полезно иметь рабочее понимание закона Ома.

Операция

Функции мультиметра Fluke 73, защищенного плавким предохранителем, включают постоянное напряжение, переменное напряжение, переменный или постоянный ток, сопротивление, проверку целостности звуком и проверку диодов. Мультиметр оснащен многопозиционным переключателем для выбора желаемой функции (см. Рисунок 2). Измеритель Fluke автоматически измеряет диапазон. На многих мультиметрах каждая функция также имеет несколько диапазонов для измерения различных величин.На глюкометре Fluke автоматически выбирается правильный диапазон для большинства измерений. Это означает, что приблизительная величина сигнала не должна быть известна или определена для получения точных показаний. Чтобы снять показания, провода необходимо переместить в соответствующий порт для желаемого измерения. Измеритель защищен плавким предохранителем, чтобы предотвратить повреждение устройства, если выбрана неправильная функция или если провода вставлены в неправильный порт для проводимого измерения.

В документации по мультиметру указана точность счетчика для функций счетчика.Эти значения представлены с максимальной погрешностью в процентах, возможной для определенных диапазонов температур. Чтобы показания были значимыми, необходимо помнить о точности счетчика.

Использование измерителя

Черный (общий) провод всегда подключается к порту, помеченному как COM (см. Рисунок 1). Красный провод подключается к одному из трех других портов в зависимости от того, какая функция измерителя используется. Единицы измерения всегда указываются в верхнем правом углу экрана дисплея (см. Рисунок 1).

Рисунок 2: Выбор функции на Fluke MultiMeter.

Измерение напряжения

Для всех измерений напряжения красный провод должен быть помещен в порт напряжения, который красный на измерителе (см. Рисунок 1). Можно измерить напряжение переменного или постоянного тока. Единицы измерения напряжения - вольты (В) или милливольты (мВ). Напряжение переменного и постоянного тока - это отдельные функции измерителя, каждая со своей настройкой на шкале выбора, как показано на рисунке 2.При измерении напряжения, которое, как известно, меньше 300 мВ, измеритель должен быть установлен на настройку 300 мВ (см. Рисунок 2). Функция напряжения переменного тока считывает среднеквадратичное (среднеквадратичное) напряжение цепи переменного тока. Также можно определить полярность постоянного напряжения. Если красный провод находится на положительной стороне источника напряжения, измеритель будет показывать положительное напряжение. Однако, если красный провод находится на отрицательной стороне источника, на дисплее появится отрицательный знак, указывающий, что полярность напряжения противоположна тому, как подключены провода.

Измерение тока

Измеритель Fluke может считывать переменный или постоянный ток до 10 ампер. Для считывания переменного или постоянного тока необходимо выбрать правильную функцию на шкале выбора функций (см. Рисунок 2). Единицы измерения тока - амперы (А) или миллиамперы (мА). Для считывания тока красный провод необходимо переместить в один из двух портов для тока. Чтобы получить показание, которое, как известно, меньше 300 мА, вставьте красный провод в порт, помеченный как 300 мА (см. Рисунок 1). Для считывания значений тока более 300 мА или, если ток неизвестен, вставьте красный провод в порт, обозначенный 10A (см. Рисунок 1).Для показаний постоянного тока, как и для показаний постоянного напряжения, появится отрицательный знак, если ток отрицательный. Положительный ток указывает на то, что ток течет в красный провод и из черного провода измерителя, или что электроны текут в черный провод и выходят из красного провода, как показано на Рисунке 3.

Рисунок 3: Диаграммы тока

Измеритель фактически измеряет поток электронов при измерении тока. Однако принято говорить о текущем токе как о положительно заряженных частицах, которых на самом деле не существует.

Это соглашение восходит к временам Томаса Эдисона, который произвольно выбрал положительный ток как поток положительно заряженных частиц, до открытия электрона. Теперь понятно, что электроны протекают с током, однако соглашение Эдисона прижилось. Вероятно, мы будем говорить о потоке «электронных дыр» еще много лет.

Измерение сопротивления

Сопротивление любой цепи можно измерить в омах (Вт), миллиомах (мВт) или мегаомах (МВт).Измерение сопротивления мультиметра Fluke полностью автоматическое. Красный провод должен быть помещен в тот же порт, что и для считывания напряжения, то есть красный порт, обозначенный для сопротивления (Вт) (см. Рисунок 1). Селектор функций должен быть установлен на сопротивление (см. Рисунок 2).

Проверка диодов и проверка целостности звука

Проверка состояния или полярности диода и проверка целостности звуком - это одна и та же функция на переключателе (см. Рисунок 2). Измеритель подает звуковой сигнал всякий раз, когда измерительные провода подключены к цепи с сопротивлением меньше минимального.Этот звуковой сигнал указывает на то, что цепь замкнута. При тестировании диода счетчик подключается сначала в одну, а затем в другую сторону.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
