Мультисим: мощный инструмент для моделирования и анализа электронных схем

Что такое Multisim и для чего он используется. Какие возможности предоставляет Multisim для разработки и моделирования электронных схем. Как Multisim помогает в обучении и проектировании электроники. В чем преимущества использования Multisim для инженеров и студентов.

Что такое Multisim и его основные возможности

Multisim — это мощное программное обеспечение для моделирования и анализа электронных схем, разработанное компанией National Instruments. Оно позволяет создавать и тестировать виртуальные модели электронных устройств перед их физической реализацией.

Основные возможности Multisim включают:

• Создание схем с помощью обширной библиотеки компонентов
• Моделирование работы схем в реальном времени
• Анализ характеристик схем с помощью виртуальных измерительных приборов
• Проведение различных видов анализа — АЧХ, переходных процессов, Фурье-анализа и др.
• Интеграция с SPICE-моделями для точного моделирования
• Возможность добавления микроконтроллеров в схемы

Применение Multisim в образовании и промышленности

Multisim активно используется как в образовательных целях, так и в промышленной разработке электроники:

В образовании:

• Наглядная демонстрация работы электронных схем студентам
• Проведение виртуальных лабораторных работ
• Обучение основам схемотехники и моделирования

В промышленности:

• Быстрое прототипирование и тестирование схем
• Оптимизация параметров схем
• Анализ надежности и отказоустойчивости
• Проверка схем перед изготовлением прототипов

Ключевые преимущества использования Multisim

Использование Multisim дает ряд важных преимуществ при разработке электроники:

• Экономия времени и средств на физическое макетирование
• Возможность быстрой модификации и оптимизации схем
• Проведение анализа, невозможного на реальных схемах
• Отсутствие риска повреждения компонентов при тестировании
• Удобный интерфейс для создания и анализа схем

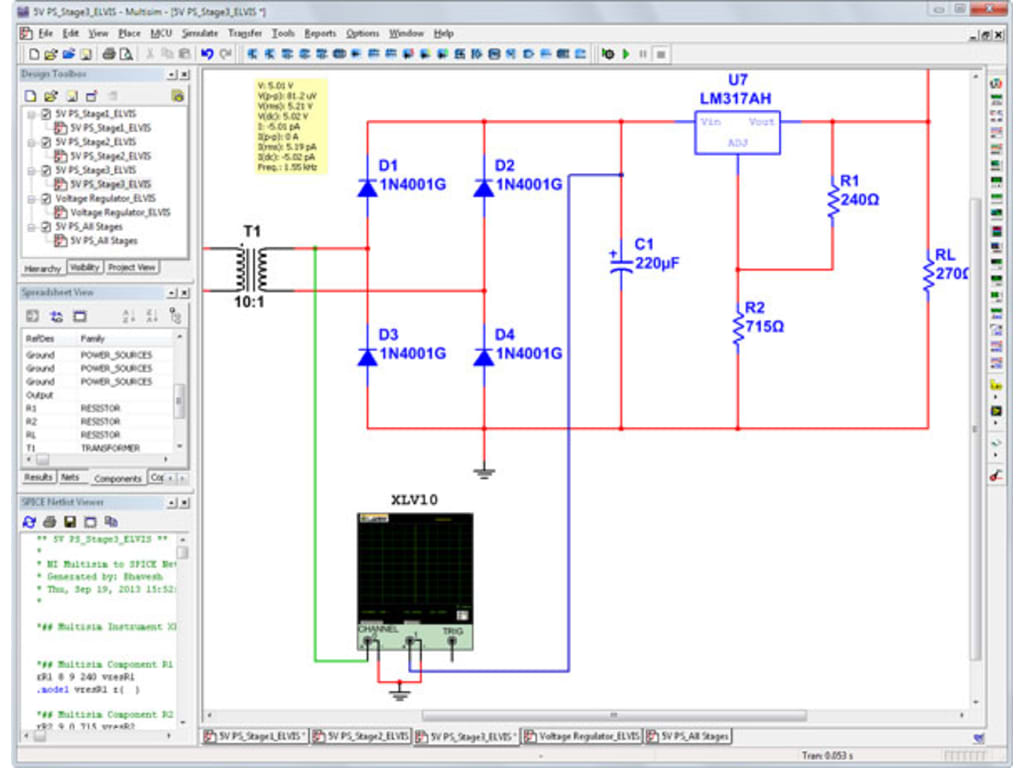

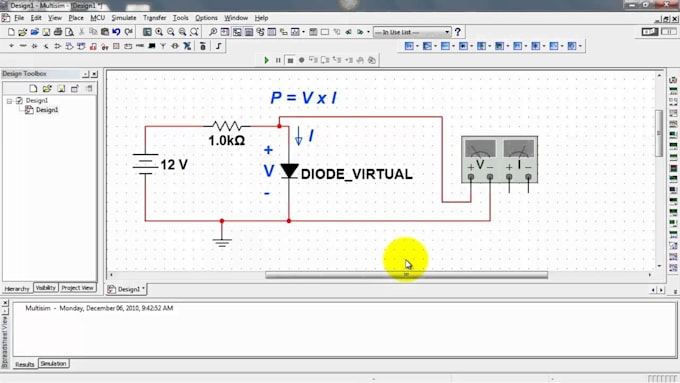

Основные компоненты интерфейса Multisim

Интерфейс Multisim включает следующие основные элементы:

• Рабочая область для размещения компонентов схемы
• Панели с библиотеками компонентов
• Панель виртуальных измерительных приборов
• Меню для запуска различных видов анализа
• Панель свойств компонентов

Такая структура интерфейса обеспечивает удобство создания и анализа схем.

Моделирование аналоговых схем в Multisim

Multisim предоставляет широкие возможности для моделирования аналоговых схем:

• Использование SPICE-моделей для точного моделирования
• Анализ переходных процессов
• Построение частотных и фазовых характеристик
• Анализ нелинейных искажений
• Параметрический анализ

Это позволяет всесторонне исследовать работу аналоговых схем.

Моделирование цифровых схем в Multisim

Для цифровых схем Multisim предлагает следующие возможности:

• Использование логических элементов и триггеров
• Анализ временных диаграмм
• Построение таблиц истинности
• Моделирование работы счетчиков и регистров
• Программирование ПЛИСов

Это обеспечивает полноценное моделирование цифровых устройств.

Добавление микроконтроллеров в схемы Multisim

Multisim позволяет интегрировать в схемы популярные микроконтроллеры:

• 8051/8052
• PIC16F84
• Arduino

Это дает возможность моделировать работу микропроцессорных устройств. Для программирования микроконтроллеров используются языки C и Ассемблер.

Проведение измерений в Multisim

Multisim предоставляет набор виртуальных измерительных приборов:

• Мультиметр
• Осциллограф
• Анализатор спектра
• Измеритель АЧХ и ФЧХ
• Логический анализатор

Эти приборы позволяют проводить всесторонний анализ работы схем.

Интеграция Multisim с Ultiboard

Multisim тесно интегрируется с программой Ultiboard для разработки печатных плат:

• Передача схемы из Multisim в Ultiboard
• Автоматическая генерация списка соединений
• Синхронизация изменений между схемой и платой
• Совместный анализ схемы и топологии платы

Это обеспечивает сквозной процесс разработки от схемы до печатной платы.

Сравнение Multisim с аналогами

По сравнению с аналогами Multisim имеет ряд преимуществ:

• Более обширная библиотека компонентов
• Удобный интуитивный интерфейс
• Широкие возможности анализа
• Интеграция с разработкой печатных плат
• Поддержка микроконтроллеров

Это делает Multisim одним из лидеров в своем классе программ.

Версии Multisim и лицензирование

Multisim доступен в нескольких версиях:

• Education — для учебных заведений
• Base — базовая версия для разработчиков
• Full — расширенная версия с дополнительными возможностями
• Power Pro — профессиональная версия для сложных проектов

Лицензии бывают на одно рабочее место или на несколько мест. Для студентов доступна бюджетная версия Multisim Student.

Системные требования Multisim

Для работы Multisim требуется:

• Windows 10/8.1
• Процессор Intel Core i5 и выше
• 8 ГБ ОЗУ
• 5 ГБ свободного места на диске
• Видеокарта с поддержкой DirectX 11

Multisim не поддерживает работу на компьютерах Mac.

Обучение работе с Multisim

Для изучения Multisim доступны различные ресурсы:

• Официальная документация и руководства
• Обучающие видео на YouTube
• Онлайн-курсы на образовательных платформах
• Книги по работе с Multisim

Многие университеты также включают обучение Multisim в программы по электронике.

программа для моделирования электрических схем



MultiSim — средство разработки и моделирования электронных схем. NI Multisim позволяет создать схему, используя обширную библиотеку компонентов, и эмулировать поведение интегральной схемы с помощью стандартного промышленного симулятора SPICE. Начиная с версии 10.1 в Multisim интегрирован MCU Module, позволяющий добавить в SPICE-эмулированную интегральную схему микроконтроллер и программировать его на С или Ассемблере. Эту возможность оценят студенты, научившись работать с микроконтроллерами Intel/Atmel 8051/8052 и Microchip PIC16F84a. Модуль позволяет эмулировать работу интегральной схемы с микроконтроллером и различными дополнительными устройствами: RAM, ROM, клавиатурой, а также графическими и буквенно-цифровыми ж-к дисплеями.       Последняя версия: 11. 0.    MultiSim 10.1 на 1 рабочее место — 678 $ MultiSim 10.1 на 10 рабочих мест — 3 935 $ UltiBoard Education на 1 рабочее место — 678 $ UltiBoard Education на 10 рабочих мест — 3 935 $ Circuit Design Suite for Education на 1 рабочее место — 1 628 $ Circuit Design Suite for Education лицензия на кафедру — 11 534 $ Circuit Design Suite for Education лицензия на факультет (50 мест) — 19 610 $ Circuit Design Suite for Education лицензия на ВУЗ (100 мест) — 25 037$   Сайт разработчика: http://www.ni.com/ Операционная система: Microsoft Windows Бесплатные аналоги: для Windows — TinyCAD. Сайт программы: http://tinycad.sourceforge.net/index.php  мультиплатформенное ПО — Kicad. Сайт программы: http://www.lis.inpg.fr/realise_au_lis/kicad/ мультиплатформенное ПО — Qucs. Сайт программы: http://qucs.sourceforge.net мультиплатформенное ПО — XCircuit. Сайт программы: http://opencircuitdesign.com/xcircuit для Linux — gEDA. Сайт программы: http://www.gpleda.org/ для Linux — KLogic. Сайт программы: http://www.a-rostin.de/ для Linux — KTechLab. Сайт программы: http://ktechlab.org Поделиться: Оставьте свой комментарий! Комментарий в ВКонтакте Добавить комментарий < Предыдущая   Следующая >



Самое читаемое:

• Простая программа для управления проектами «Планамайзер»
• Продвижение товаров на Wildberries с привлечением внешнего трафика
• Как операционная система Windows стала такой популярной

Multisim

Тел. : +7 (495) 783-68-51 Email: [email protected] ‌‌‍‍‌‌‍‍

Click to order

Фамилия Имя

Телефон

Multisim™ — это программное обеспечение промышленного стандарта, поддерживающее SPICE. Оно применяется для моделирования и программирования схем для аналоговой, цифровой и силовой электроники в образовательной и исследовательской областях.

УЗНАТЬ ЦЕНУ

Загрузить пробную версию >>

ПО Multisim™ интегрирует стандартную симуляцию на основе SPICE с интерактивной схемотехнической средой для мгновенной визуализации и анализа поведения электронных схем. Его интуитивно понятный интерфейс помогает преподавателям подкреплять теорию схем и улучшать усвоение теории по всей учебной программе, а инженерам — ускорить разработку новых печатных плат.

Интуитивно понятная разработка схем с расширенным симулятором, поддерживающим SPICE

Multisim ™ for Education — это прикладное программное обеспечение для обучения схемотехнике для курсов и лабораторий по аналоговой, цифровой и силовой электронике. Визуализируйте схемы и подкрепляйте теорию интуитивно понятными смоделированными инструментами, расширенным анализом и тысячами интерактивных компонентов. Версия Multisim для образования помогает студентам лучше понимать поведение электроники, наглядно демонстрировать теорию на практике и подготовить студентов к подлинным задачам проектирования.

Multisim ™ for Designers — ПО для плат (PCB) на платформе SPICE. Добавляя в процесс разработки мощный симулятор схем и ее анализ, Multisim ™ помогает исследователям и проектировщикам сократить число циклов прототипирования печатной платы (PCB) и сэкономить затраты сил и времени на разработку. Для более быстрого прототипирования, создания схем сопряжения и устранения неполадок электронных систем используйте Multisim™ совместно с Ultiboard™.

Преимущества Multisim

Для образования

Для разработчиков

Для образованияДля разработчиков

Multisim for Education, разработанная совместно с преподавателями, помогает учащимся визуализировать и понимать поведение электроники с помощью более чем 30 интуитивно понятных смоделированных инструментов и более 20 легко настраиваемых анализов и интерактивных компонентов, которые помогают в изучении теории и готовят студентов к решению аутентичных задач проектирования на практике.

Демонстрация теории схемотехники на практике

Студенты могут легко визуализировать и анализировать схемы с помощью смоделированных инструментов, расширенного анализа и тысяч компонентов для подкрепления теории схем..

Учитесь где угодно с интеграцией Multisim Live

Эта онлайн-функция, оптимизированная для сенсорного управления, может экспортировать прямо в Multisim, поэтому учащиеся могут создавать, моделировать и совместно использовать схемы, где бы они ни находились, на любом устройстве.

Моделирование и развертывание цифровой логики на ПЛИС

Multisim ™ упрощает развертывание цифрового логики на любом устройстве Digilent FPGA, что подготавливает студентов к изучению Verilog или VHDL в будущих курсовых работах.

Возможности Multisim for Education

Анализ поведения схем

Смоделированные настольные приборы и расширенный анализ в Multisim ™ дают глубокое понимание поведения схемы, помогают , что подкрепляет теорию из учебников.

Обучение аналоговой, цифровой и силовой электронике

Студенты интерактивно изучают электронику, соединяя абстрактную теорию с конкретными смоделированными сигналами, используя обширную библиотеку компонентов и мощные инструменты анализа.

Интуитивно понятный дизайн, интерактивное моделирование и бесшовная интеграция оборудования позволяет сделать процесс обучения легким и понятным.

Подкрепите теорию сравнением реальных и смоделированных сигналов

Multisim ™ учитывает необходимость практического подхода к инженерному образованию. Программное обеспечение Multisim ™ легко интегрируется с оборудованием, создавая практическую среду обучения, что помогает изучить теорию схем и готовит студентов к подлинным задачам проектирования.

Изучите цифровую логику и примените знания на оборудовании

Multisim ™ выходит за рамки стандартного моделирования SPICE и включает обширную библиотеку цифровых компонентов, которую можно моделировать и развертывать на любом устройстве Digilent FPGA. Педагоги и студенты могут использовать программируемые логические схемы (PLD) в программном обеспечении Multisim ™ для создания графических логических схем, подобных тем, которые приводятся в учебниках, и развертывать их на любой плате Digilent FPGA, что подготовит студентов к изучению Verilog или VHDL в будущих курсовых работах.

Как Multisim ускоряет обучение студентов

Студенты могут легко приступить к работе с интуитивно понятным схематическим интерфейсом Multisim ™ для выбора компонентов, подключения схемы и моделирования схемы всего за несколько минут.

подробнее в инструкции >>

Исследуйте поведение схемы с помощью смоделированных инструментов

Учащиеся могут использовать входящие в комплект моделируемые инструменты для управления схемой, изучения поведения схемы и изучения результатов моделирования. Эти простые в настройке инструменты настраиваются, используются и читаются так же, как их эквиваленты в реальном мире.

Углубите понимание студентов
с помощью функций расширенного анализа

Студенты могут легко выполнить ряд анализов, включая анализ переменного тока, рабочую точку постоянного тока, анализ Фурье, анализ параметров и еще 16 дополнительных функций анализа

.
подробнее в инструкции >>

Воспользуйтесь преимуществами бесплатных обучающих онлайн-ресурсов

Интерактивные, совместимые с мобильными устройствами, онлайн-лаборатории, объединяют Multisim с важными основополагающими концепциями. Студенты работают на практике как с моделированными, так и с физическими компонентами, подкрепляя теорию, изученную на лекции. Встроенные тесты помогают студентам улучшить понимание предмета.
Студенты могут быстро понять расширенные функции Multisim с помощью онлайн-библиотеки Технической библиотеки схемотехники.

узнать больше >>

Моделируйте онлайн с Multisim Live ™

Multisim Live ™ расширяет возможности обучения схемам в браузере, предоставляя бесплатную интерактивную среду, оптимизированную для сенсорного управления, на любом телефоне, планшете или компьютере для моделирования и совместной работы. Тысячи общедоступных каналов Multisim Live ™ дополняют подход к обучению Multisim ™, поэтому студенты могут учиться где угодно и когда угодно.

узнать больше >>

Учебные курсы для пользователей Multisim

Вы можете использовать учебные ресурсы, разработанные преподавателями, использующими Multisim ™, для быстрой интеграции Multisim ™ в процесс обучения.

узнать больше >>

Простая интеграция моделирования с оборудованием

Традиционно преподаватели используют программное обеспечение для моделирования схем, чтобы дополнить и подтвердить теорию. Multisim ™ объединяет результаты моделирования с экспериментальными измерениями в одном интегрированном интерфейсе с NI ELVIS.

узнать больше >>

Моделирование и построение схемы

Практические занятия помогают студентам усваивать теорию. Студенты могут смоделировать схему в Multisim Live ™, а затем построить ту же схему на NI ELVIS III. Они также могут импортировать смоделированные данные на программную переднюю панель осциллографа для сравнения реальных и смоделированных сигналов на одном графике.

Изучите основы цифровой логики за пределами теории из учебника

Там, где заканчивается большая часть программного обеспечения для моделирования SPICE, Multisim ™ продолжает расширенную библиотеку цифровых компонентов, применимую как для моделирования, так и для развертывания на реальном оборудовании.

узнать больше >>

Начните работу с платами цифровой электроники Digilent в Multisim ™

Студенты могут программировать любое устройство Digilent FPGA непосредственно из среды Multisim ™, что упрощает связь между теорией и реальными схемами — даже для сложных концепций цифровой логики.

Используйте встроенные таблицы истинности для упрощения логики

Multisim ™ включает встроенные таблицы истинности, которые помогают студентам анализировать логическую цепочку, находить эквивалентные схемы, а затем упрощать цифровую схему с меньшим количеством компонентов. Использование этих навыков в промышленности может снизить производственные затраты и повысить надежность.

узнать больше >>

Использование цифровых счетчиков с оборудованием Multisim ™ и Digilent Digital Electronics

Multisim ™ дает студентам опыт использования аппаратных счетчиков до того, как им понадобится изучать более сложные описательные языки, такие как Verilog или VHDL.

узнать больше >>

Лицензии Multisim ™ for Education

Доступны лицензии на 1-, 10-, и 25-мест для образовательных учреждений.

Для большего числа мест выбирайте лицензию Academic Site License, которая включает программное обеспечение для учебных аудиторий, лабораторий или исследовательских центров, включая установку на принадлежащие студентам компьютеры.

Для студентов доступна бюджетная версия Multisim Student, позволяющая изучать электронику дома даже в рамках студенческого бюджета.

Multisim for Designers объединяет симуляцию SPICE и разработку схем в среду, оптимизированную для упрощения рутинных задач проектирования. Это помогает повысить производительность, минимизировать количество ошибок и сократить время до создания прототипа. При наличии библиотеки из 55 000 компонентов, проверенных производителем, и тесной интеграции с инструментами компоновки печатных плат Ultiboard™, Вы можете уверенно выполнять циклы проектирования, а также маркировать различия между компоновкой и принципиальной схемой.

Сокращение времени разработки с помощью быстрого построения схем

Быстро создавайте, анализируйте и выполняйте циклы проектирования схем с помощью 55 000 компонентов, проверенных производителем, и 30 симулируемых настольных приборов.

Утверждение схемы на более ранних сроках с помощью расширенных функций анализа

Сократите число дорогостоящих циклов изменения прототипа с помощью 20 простых в настройке расширенных видов анализа, которые помогают на ранней стадии выявить ограничения и точки снижения эффективности конструкции.

Быстрый переход от схемы к прототипу печатной платы

Перейдите от проектирования и моделирования схем к быстрому прототипированию печатных плат и обратно. При помощи тесной интеграции с Ultiboard™ это можно сделать всего лишь в несколько кликов.

Возможности Multisim for Designers

Выполнение расширенного анализа на ранней стадии процесса разработки

Multisim™ предоставляет 20 видов расширенного анализа, что позволяет Вам более легко определить ограничения и точки снижения эффективности конструкции. Благодаря этому можно сократить число дорогостоящих циклов прототипирования печатных плат.

Ускорение прототипирования путем простого перевода схемы в компоновку печатной платы

Интеграция с ПО Ultiboard™ позволяет Multisim™ легко переходить от проекта к компоновке и ускорять разработку прототипа печатной платы.

Как Multisim ускоряет создание прототипов печатных плат

Начните проектировать и проверять свою схему за считанные минуты

Научитесь моделировать и планировать схему всего за несколько минут. Проверяйте ход работы с более чем 30 смоделированными настольными приборами.

узнать больше >>

Проверьте эффект шума с помощью функций анализа шума

Используйте линеаризованную версию схемы, чтобы легко выполнять анализ малых сигналов на дискретных частотах. Функции анализа шума позволяют анализировать вклад каждого элемента в цепи, генерирующего шум.

узнать больше >>

Проверьте влияние температуры с помощью анализа температурной развертки

Смоделируйте свою схему при разных температурах, чтобы быстро проверить ее работу. С помощью анализа температурной развертки вы можете определить значения температуры для развертки и тип анализа, выполняемого при различных температурах развертки.

узнать больше >>

Определите правильную комбинацию компонентов с помощью анализа развертки параметров

Проверьте работу схемы, моделируя диапазон значений параметров компонента. С помощью Parameter Sweep Analysis вы управляете значениями параметров, выбирая начальное значение, конечное значение, тип развертки и желаемое значение приращения.

узнать больше >>

Получите необходимую информацию о схемах с помощью 20 расширенных анализов

Multisim позволяет полностью разобраться в конструкции вашей схемы до создания первого прототипа печатной платы с помощью 17 функций анализа, таких как рабочая точка постоянного тока, развертка переменного тока, метод Монте-Карло и наихудший случай.

узнать больше >>

Бесплатное онлайн-обучение для вас и вашей команды

Получите бесплатное онлайн-обучение для самостоятельного изучения с активным членством в Стандартной программе обслуживания (SSP). NI также предлагает виртуальные курсы и обучение в классе.

узнать больше >>

Изучите передовые методы создания прототипов печатных плат

Программное обеспечение Multisim ™ позволяет вам выбирать из 55 000 компонентов, проверенных производителем, быстро создавать схемы, моделировать и анализировать (включая совместное моделирование с помощью LabVIEW) и создавать прототип печатной платы в одной интегрированной среде.

Проверка сопоставлений посадочных мест и размеров рельефа местности

Проверка гарантирует, что расположение пинов и размерам площадок (паттернов) точны и соответсвуют спецификациям производителя. Это важная часть процесса проектирования, где вы можете своевременно обнаруживать ошибки, чтобы сэкономить время на переделках и итерациях прототипов печатной платы.

узнать больше >>

Воспользуйтесь преимуществами более быстрых инструментов компоновки и маршрутизации

Программное обеспечение Ultiboard ™ для компоновки и разводки печатных плат тесно интегрируется с программным обеспечением для ввода и моделирования схем Multisim ™, образуя законченное решение для полноценного прототипирования печатных плат.

узнать больше >>

Автоматический перенос изменений дизайна из схемы в компоновку и из компоновки в схему

Вы можете комментировать изменения от одного дизайна к другому благодаря интеграции между Multisim ™ и Ultiboard ™. Перенаправляйте аннотации из Multisim ™ в Ultiboard ™ и возвращайте аннотации из Ultiboard ™ в Multisim ™.

узнать больше >>

Используйте иерархические блоки для повторения общих цепей и подсхем

Иерархические блоки, как в Multisim ™, так и в Ultiboard ™, делают вашу конструкцию более модульной. Легко создавайте многоразовые подсхемы как на этапе создания схемы, так и на этапе компоновки печатной платы. .

узнать больше >>

Лицензии Multisim for Designers / для разработчиков

Multisim Base
Базовая версия

• Рекомендуется для разработки простых схем
• Включает более 47 000 компонентов и моделей, проверенных производителем
• Включает доступ Multisim Live™ Premium (с активным SSP)
• Интегрируется с ПО Ultiboard™ для быстрого прототипирования печатных плат

КУПИТЬ

Multisim Full
Полная версия

• Рекомендуется для проектирования стандартных схем
• Включает более 49 000 компонентов и моделей, проверенных производителем, 17 видов анализа, а также поддержку выражений в видах анализа
• Включает функционал Multisim™ Base

КУПИТЬ

Multisim Power Pro
Профессиональная версия

• Рекомендуется для продвинутых исследований и разработки схем
• Включает более 55 000 компонентов и моделей, проверенных производителем, и 20 видов анализа
• Включает функционал Multisim™ Full

КУПИТЬ

СРАВНИТЬ ХАРАКТЕРИСТИКИ

Multisim ™ for Designers

Лицензия Multisim™ на одно рабочее место Single-Seat License может быть связана с конкретным лицом или идентификатором компьютера.

Для большего числа мест выбирайте лицензию Multisim VLP License, которая предназначена для групп от 5 или более лицензий. Это снижает общую стоимость лицензии путем предоставления упорядоченного управления активами вашей организации.

Варианты лицензий

Multisim™ for Education — это прикладное ПО для обучения схемотехнике, предназначенное для курсов аналоговой, цифровой и силовой электроники, а также лабораторий.
а даже в рамках студенческого бюджета.

Multisim™ for Designers предоставляет инженерам инструменты моделирования, анализа и проектирования печатных плат с поддержкой SPICE. Они позволяют быстро проводить циклы проектирования и повышать производительность прототипов.

для образования

для разработчиков

Сопутствующие продукты

Ultiboard

---

Программное обеспечение для разработки печатных плат и макетов, которое тесно интегрировано с Multisim™ для ускорения разработки PCB прототипов.

Подробнее

Набор Circuit Design Suite

---

Circuit Design Suite объединяет программное обеспечение Multisim и Ultiboard, чтобы предложить полный набор средств для проектирования, симуляции, валидации и компоновки схем.

Подробнее

Набор ПО Multi-IDE

---

Пакет Multi-IDE представляет собой ряд интегрированных сред разработки (IDE), которые можно использовать для создания приложений на языке программирования по вашему выбору.

Подробнее

LabVIEW

---

LabVIEW — программное обеспечение для системного проектирования в отраслях, где требуется проведение испытаний, измерений и осуществление управления, а также быстрый доступ к оборудованию и результатам анализа данных.

Подробнее

Multisim Live ™ обеспечивает Вам симуляцию с поддержкой SPICE в любом месте и в любое время. Изучайте электронику с помощью интерактивной, оптимизированной для сенсорных панелей онлайн-среды, которая работает на любом устройстве. При наличии базы данных из более чем 30 000 схем, доступных в сообществе, Вы можете сразу же воплотить Ваши идеи. Попробуйте бесплатно прямо сейчас!

Используйте все возможности ПО Multisim™

ПОПРОБОВАТЬ MULTISIM LIVE

Обучение и курсы

Специалисты ООО МИР проводят обучающие курсы по основам Multisim.
Вы можете ознакомиться с подробной информацией на сайте или связаться с нами для обсуждения специальных условий обучения.

Загрузить тестовую версию Multisim

© All Rights Reserved.

ООО Модульные Измерительные Решения

официальный дистрибьютор National Instruments

e-mail: [email protected]

тел: +7 (495) 783-68-51
тел: +7 (843) 290-06-83

420066, г.Казань, ул. Солдатская,
зд.8, пом. 13

National Instruments

11500 N Mopac Expwy

Austin, TX 78759-3504

‎Multisim Circuit Explorer в App Store

Скриншоты iPad

Описание

Изучайте и разбирайтесь в распространенных электронных схемах с помощью Multisim Circuit Explorer. Этот компаньон по учебной программе учебника позволяет сразу же увидеть влияние электронных параметров при изменении 18 цепей. Исследуемые концепции включают закон Ома, делители напряжения и тока, переходную характеристику RC/RL, фильтры RC/RL и операционные усилители.

Multisim Circuit Explorer был разработан для студентов, изучающих фундаментальные вопросы теории цепей.

4 декабря 2012 г.

Версия 1.0.1

10 новых схем в Multisim Circuit Explorer, включая новые примеры для диодов, цепей RLC и потенциометров.

Рейтинги и обзоры

8 оценок

Исследователь цепей

Чисто познавательно. Нет возможности создавать или тестировать схемы любого рода.

Большой

Отличный образец схемы и возможность показать возможности мультисима. Спасибо.

Это на самом деле или просто шутка

Серьезно, NI должна сделать что-то лучше этого.

Если не ради напрасных усилий, то хотя бы так, чтобы не опозориться.

Вы случайно не заметили неотзывчивый элемент управления для настройки значений?

Может быть, в следующий раз проведем дополнительные испытания, прежде чем тратить наше время.

Разработчик, National Instruments, не предоставил Apple подробностей о своей политике конфиденциальности и обработке данных.

Сведения не предоставлены

Разработчик должен будет предоставить сведения о конфиденциальности при отправке следующего обновления приложения.

Информация

Продавец

Национальные инструменты

Размер

599 КБ

Категория

Образование

Возрастной рейтинг

4+

Авторское право

© Корпорация National Instruments, 2012 г.

Цена

Бесплатно

• Сайт разработчика
• Тех. поддержка

Еще от этого разработчика

Вам также может понравиться

NI Circuit Design Suite — Student Edition — Multisim Скачать | Национальные инструменты для образования

Будьте первым кто оценит этот продукт

NI Circuit Design Suite сочетает в себе Multisim 14. 3 и программное обеспечение Ultiboard , чтобы предложить учащимся полный набор инструментов для проектирования схем, моделирования, проверки и компоновки. Пакет Circuit Design Suite помогает проектировать схемы с помощью интуитивно понятных и экономичных инструментов.



Примечание. (Только для продажи студентам и преподавателям в США для подготовки к лабораторным работам на персональных компьютерах, а не для использования в классе или учреждении.)

Студенты. Для покупки этого продукта требуется действующая академическая проверка.

Часть МФР №: 779897-35

$62,95

Доступность: В наличии

Вы можете выполнять интерактивную симуляцию SPICE и плавно переходить к программному обеспечению для разводки и разводки печатных плат. Созданный для обучения, исследований и проектирования, пакет предоставляет расширенные возможности моделирования, чтобы дать вам четкое представление о том, как схемы работают в любой ситуации.

• NI Multisim поможет заинтересовать студентов и укрепить теорию. В качестве единой среды вы можете использовать его для обучения и изучения аналоговой, цифровой и силовой электроники.
• Эта программа поможет вам быстрее понять схемы с помощью интуитивно понятного графического моделирования.
• Учащиеся получат стандартизированные навыки работы с мощным инструментом проектирования, который используется в различных отраслях.
• включает доступ к Multisim Live, что позволяет пользователям использовать ту же технологию моделирования, которая используется в академических учреждениях, в любом месте, в любое время и на любом устройстве.

Поддерживаемая ОС для Multisim 14.3 (компьютеры Mac не поддерживаются)

• Windows 10 (версия 1809)/8.1, обновление 1 ¹ /7 SP1  ( Примечание: NI в настоящее время не поддерживает Windows 10 11) 11
• Windows Server 2012 R2 ¹
• Windows Server 2008 R2 с пакетом обновления 1 (SP1) ²

¹ Программное обеспечение NI устанавливает среду выполнения VC2015 и . NET 4.6.2. Windows 8.1 и Windows Server 2012 R2 требуют обновлений Microsoft для поддержки этих элементов. Обратитесь к Microsoft KB2919442 и KB2919355 для получения дополнительных сведений об установке этих обновлений.

² Программное обеспечение NI подписано сертификатом SHA-256. Windows 7 с пакетом обновления 1 (SP1), Windows Embedded Standard 7 с пакетом обновления 1 (SP1) и Windows Server 2008 R2 с пакетом обновления 1 (SP1) требуют обновлений Microsoft для поддержки SHA-256. Дополнительные сведения об установке этого обновления для системы безопасности см. в Microsoft KB3033929.

Возможности NI Circuit Design Suite — Student Edition

ПРИМЕЧАНИЕ. Student Edition содержит функции, отличные от версий Education или Professional. **

Новые функции в NI Multisim 14.3

Применение нескольких цепей, один инструмент

• Обучение основным понятиям аналоговых, цифровых и силовых цепей
  Студенты могут использовать 20 различных анализов в Multisim, чтобы помочь им полностью понять поведение схем в аналоговых, цифровых и силовых классах в колледже и университете. Multisim включает в себя анализ от базового моделирования переходных процессов и переменного тока до расширенного анализа параметров и моделирования шума.

• Точное моделирование SPICE с использованием новейших электронных компонентов
  Multisim состоит из более чем 36 000 компонентов, одобренных ведущими производителями полупроводников. Обширная библиотека Multisim современных усилителей, диодов, транзисторов и импульсных источников питания в сочетании с расширенным моделированием позволяет быстрее охватить широкий спектр тем.

От моделирования к оборудованию

• Переход в лабораторию с бесшовной интеграцией с NI EL-VIS и myDAQ
  Multisim легко интегрируется с myDAQ и набором виртуальных приборов NI Educational Laboratory Virtual Instrumentation Suite (NI EL-VIS). С помощью этих образовательных и лабораторных платформ учащиеся могут сравнивать смоделированные результаты домашних заданий с полученными лабораторными результатами в единой среде.

• Переход к компоновке печатной платы для полного проектирования проекта
  С Multisim и программным обеспечением Ultiboard для компоновки и трассировки студенты и проектировщики схем могут использовать ту же среду, что и профессиональная среда проектирования и прототипирования печатных плат.

От обучения к исследованиям

• Оптимизация характеристик конструкции
  Оптимизируйте производительность схем на ранних этапах проектирования, чтобы обеспечить соответствие спецификациям и сократить число итераций прототипа. Сочетание расширенного моделирования (например, анализа методом Монте-Карло и развертки температуры) с мощной библиотекой компонентов и интеграцией с компоновкой печатной платы экономит дни разработки и снижает затраты на проектирование.

• Упрощенный дизайн силовой электроники
  Оцените переходную характеристику, визуализируйте стационарные пульсации, определите энергоэффективность и просмотрите тепловые характеристики с помощью библиотеки Multisim, содержащей современные силовые компоненты, такие как силовые МОП-транзисторы, IGBT и переключающие контроллеры.

** Эта лицензия на программное обеспечение предназначена для студентов. Покупая и/или загружая, вы подтверждаете, что [i] вы учитесь в средней школе, колледже или университете; [ii] вы понимаете, что получаете Лицензию на студенческую версию в соответствии с Лицензионным соглашением, прилагаемым к программному обеспечению; и [iii] вы понимаете и соглашаетесь с тем, что можете использовать программное обеспечение только в личных образовательных целях, а не в коммерческих, учебных, курсовых или исследовательских целях.

Пожалуйста, ознакомьтесь с полным лицензионным соглашением NI General Purpose Software.

Studica может продавать этот товар только покупателям в США и Канаде. Эта лицензия на загрузку не подлежит возврату.

Напишите свой отзыв

• Товар можно просмотреть только после его покупки
• Только зарегистрированные пользователи могут оставлять отзывы

Заголовок отзыва:

Текст отзыва:

Рейтинг:

• Плохо
• Отлично

Вы можете выполнять интерактивную симуляцию SPICE и плавно переходить к программному обеспечению для разводки и разводки печатных плат. Созданный для обучения, исследований и проектирования, пакет предоставляет расширенные возможности моделирования, чтобы дать вам четкое представление о том, как схемы работают в любой ситуации.

• NI Multisim поможет заинтересовать студентов и укрепить теорию. В качестве единой среды вы можете использовать его для обучения и изучения аналоговой, цифровой и силовой электроники.
• Эта программа поможет вам быстрее понять схемы с помощью интуитивно понятного графического моделирования.
• Учащиеся получат стандартизированные навыки работы с мощным инструментом проектирования, который используется в различных отраслях.
• включает доступ к Multisim Live, что позволяет пользователям использовать ту же технологию моделирования, которая используется в академических учреждениях, в любом месте, в любое время и на любом устройстве.

Поддерживаемая ОС для Multisim 14.3 (компьютеры Mac не поддерживаются)

• Windows 10 (версия 1809)/8. 1, обновление 1 ¹ /7 SP1  ( Примечание: NI в настоящее время не поддерживает Windows 10 11) 11
• Windows Server 2012 R2 ¹
• Windows Server 2008 R2 с пакетом обновления 1 (SP1) ²

¹ Программное обеспечение NI устанавливает среду выполнения VC2015 и .NET 4.6.2. Windows 8.1 и Windows Server 2012 R2 требуют обновлений Microsoft для поддержки этих элементов. Обратитесь к Microsoft KB2919442 и KB2919355 для получения дополнительных сведений об установке этих обновлений.

² Программное обеспечение NI подписано сертификатом SHA-256. Windows 7 с пакетом обновления 1 (SP1), Windows Embedded Standard 7 с пакетом обновления 1 (SP1) и Windows Server 2008 R2 с пакетом обновления 1 (SP1) требуют обновлений Microsoft для поддержки SHA-256. Дополнительные сведения об установке этого обновления для системы безопасности см. в Microsoft KB3033929.

Возможности NI Circuit Design Suite — Student Edition

ПРИМЕЧАНИЕ. Student Edition содержит функции, отличные от версий Education или Professional. **

Новые функции в NI Multisim 14.3

Применение нескольких цепей, один инструмент

• Обучение основным понятиям аналоговых, цифровых и силовых цепей
  Студенты могут использовать 20 различных анализов в Multisim, чтобы помочь им полностью понять поведение схем в аналоговых, цифровых и силовых классах в колледже и университете. Multisim включает в себя анализ от базового моделирования переходных процессов и переменного тока до расширенного анализа параметров и моделирования шума.

• Точное моделирование SPICE с использованием новейших электронных компонентов
  Multisim состоит из более чем 36 000 компонентов, одобренных ведущими производителями полупроводников. Обширная библиотека Multisim современных усилителей, диодов, транзисторов и импульсных источников питания в сочетании с расширенным моделированием позволяет быстрее охватить широкий спектр тем.

От моделирования к оборудованию

• Переход в лабораторию с бесшовной интеграцией с NI EL-VIS и myDAQ
  Multisim легко интегрируется с myDAQ и набором виртуальных приборов NI Educational Laboratory Virtual Instrumentation Suite (NI EL-VIS). С помощью этих образовательных и лабораторных платформ учащиеся могут сравнивать смоделированные результаты домашних заданий с полученными лабораторными результатами в единой среде.

• Переход к компоновке печатной платы для полного проектирования проекта
  С Multisim и программным обеспечением Ultiboard для компоновки и трассировки студенты и проектировщики схем могут использовать ту же среду, что и профессиональная среда проектирования и прототипирования печатных плат.

От обучения к исследованиям

• Оптимизация характеристик конструкции
  Оптимизируйте производительность схем на ранних этапах проектирования, чтобы обеспечить соответствие спецификациям и сократить число итераций прототипа. Сочетание расширенного моделирования (например, анализа методом Монте-Карло и развертки температуры) с мощной библиотекой компонентов и интеграцией с компоновкой печатной платы экономит дни разработки и снижает затраты на проектирование.

• Упрощенный дизайн силовой электроники
  Оцените переходную характеристику, визуализируйте стационарные пульсации, определите энергоэффективность и просмотрите тепловые характеристики с помощью библиотеки Multisim, содержащей современные силовые компоненты, такие как силовые МОП-транзисторы, IGBT и переключающие контроллеры.

** Эта лицензия на программное обеспечение предназначена для студентов. Покупая и/или загружая, вы подтверждаете, что [i] вы учитесь в средней школе, колледже или университете; [ii] вы понимаете, что получаете Лицензию на студенческую версию в соответствии с Лицензионным соглашением, прилагаемым к программному обеспечению; и [iii] вы понимаете и соглашаетесь с тем, что можете использовать программное обеспечение только в личных образовательных целях, а не в коммерческих, учебных, курсовых или исследовательских целях.
