Диоды 1N4148: характеристики, применение и альтернативы

alexxlabРазное
Каковы основные параметры и области применения диода 1N4148. Какие существуют аналоги и альтернативы этому популярному компоненту. Как правильно выбрать и использовать 1N4148 в электронных схемах.

Содержание

Основные характеристики и особенности диода 1N4148

Диод 1N4148 — это универсальный маломощный кремниевый диод, который широко используется в электронике. Он относится к классу быстродействующих выпрямительных диодов и обладает следующими ключевыми параметрами:

  • Максимальное обратное напряжение: 100 В
  • Максимальный прямой ток: 150 мА
  • Прямое падение напряжения: 1 В при токе 10 мА
  • Обратный ток утечки: 25 нА при обратном напряжении 20 В
  • Время обратного восстановления: 4 нс
  • Емкость перехода: 4 пФ при обратном напряжении 0 В

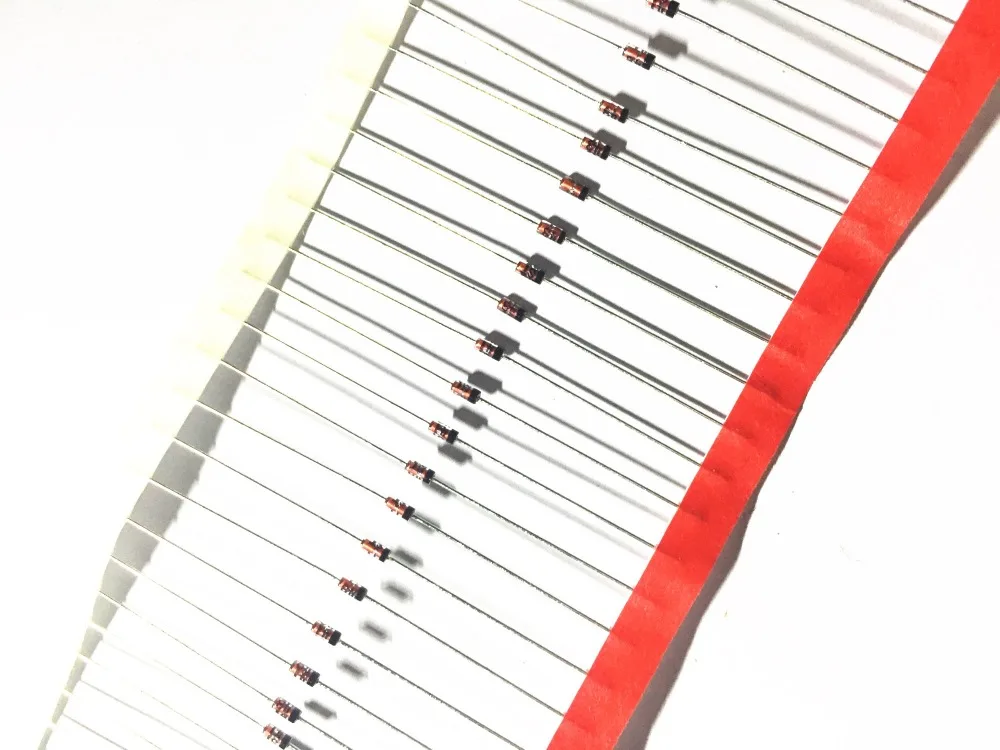

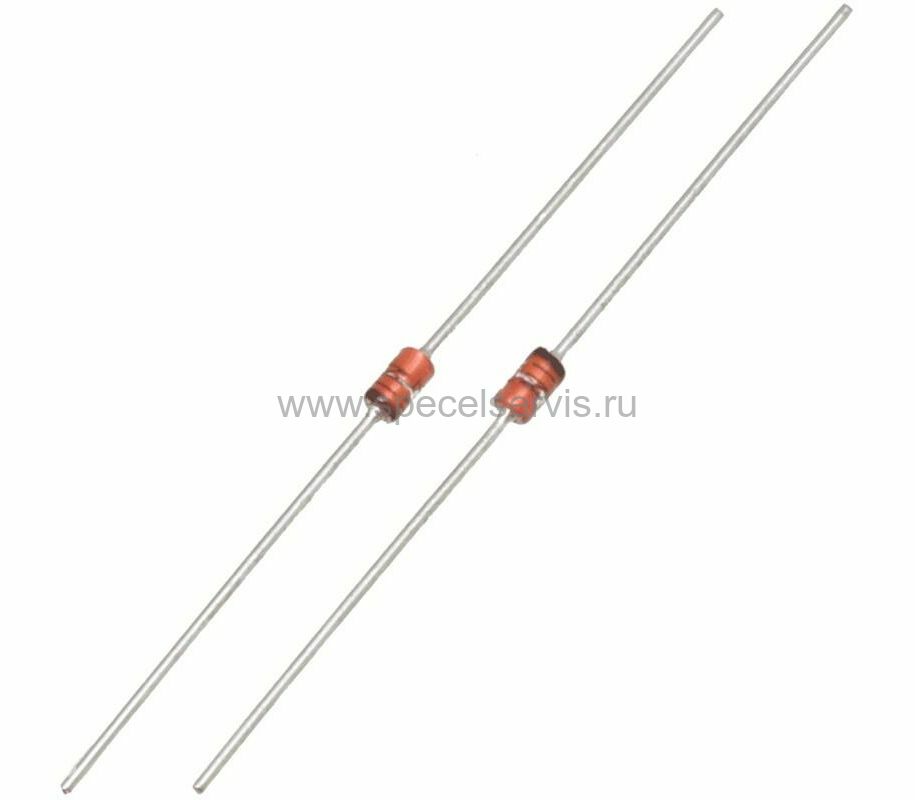

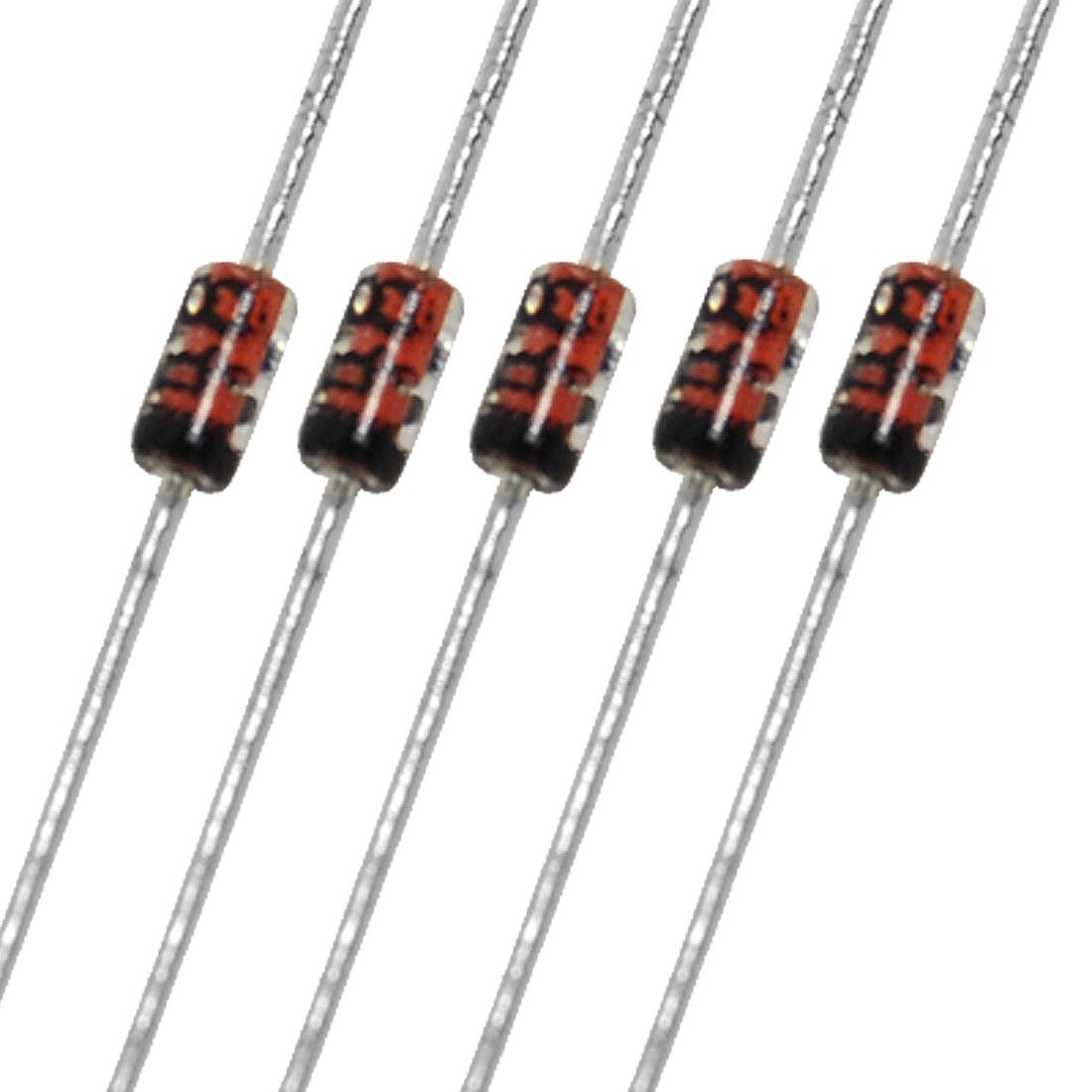

Диод 1N4148 выпускается в стеклянном корпусе DO-35 диаметром 2 мм и длиной 4 мм. Благодаря малым размерам и весу он удобен для применения в компактных устройствах. Диод способен работать в широком температурном диапазоне от -65°C до +175°C.


Области применения диода 1N4148

Благодаря своим характеристикам, диод 1N4148 нашел применение во многих областях электроники:

  • Выпрямление переменного тока малой мощности
  • Защита от обратного тока
  • Формирование импульсов в цифровых схемах
  • Логические схемы на диодах
  • Детекторы огибающей в радиоприемниках
  • Схемы смещения в усилителях
  • Стабилизаторы напряжения
  • Схемы защиты от перенапряжения

Широкое распространение 1N4148 получил в маломощных импульсных источниках питания, где он используется в качестве быстродействующего выпрямителя. Также этот диод часто применяется в схемах защиты от перенапряжения и обратной полярности.

Преимущества и недостатки диода 1N4148

Диод 1N4148 обладает рядом достоинств, которые обеспечили ему популярность:

  • Высокое быстродействие (малое время обратного восстановления)
  • Низкая емкость p-n перехода
  • Малые размеры корпуса
  • Широкий температурный диапазон
  • Низкая стоимость
  • Доступность у многих производителей

К недостаткам 1N4148 можно отнести:

  • Относительно небольшой максимальный прямой ток (150 мА)
  • Чувствительность к статическому электричеству
  • Возможность выхода из строя при превышении рабочих параметров

При правильном применении с учетом предельных режимов, диод 1N4148 является надежным и долговечным компонентом. Однако для силовых приложений следует выбирать более мощные альтернативы.


Аналоги и замены диода 1N4148

Существует ряд диодов со схожими характеристиками, которые могут использоваться в качестве замены 1N4148:

  • 1N914 — практически полный аналог 1N4148
  • 1N4448 — улучшенная версия с меньшим временем восстановления
  • 1N4151 — аналог с более высоким обратным напряжением (200 В)
  • BAV19 — SMD-версия 1N4148 в корпусе SOD-323
  • 1N4007 — для приложений с более высоким напряжением
  • 1N5819 — диод Шоттки для меньшего падения напряжения

При выборе замены важно учитывать все ключевые параметры, особенно максимальное обратное напряжение, прямой ток и быстродействие. Не все аналоги являются полностью взаимозаменяемыми в конкретных схемах.

Особенности применения диода 1N4148 в электронных схемах

При использовании диода 1N4148 в электронных устройствах следует учитывать некоторые нюансы:

  • Необходимо соблюдать полярность подключения диода. Катод обычно отмечен полосой на корпусе.
  • Рекомендуется использовать токоограничивающий резистор для защиты от перегрузки по току.
  • При параллельном соединении нескольких диодов возможен разброс характеристик, что может привести к неравномерной нагрузке.
  • В высокочастотных схемах важно учитывать паразитную емкость диода.
  • При работе на предельных режимах необходимо обеспечить адекватный теплоотвод.

Правильное применение диода 1N4148 с учетом его особенностей позволяет создавать надежные и эффективные электронные устройства.


Тестирование и проверка исправности диода 1N4148

Для проверки работоспособности диода 1N4148 можно использовать следующие методы:

  1. Прозвонка мультиметром в режиме проверки диодов. Исправный диод должен пропускать ток в прямом направлении и не пропускать в обратном.
  2. Измерение прямого падения напряжения при токе 10 мА. Оно должно составлять около 0.6-0.7 В для исправного диода.
  3. Измерение обратного тока утечки при напряжении 20 В. Он не должен превышать 25 нА.
  4. Проверка времени обратного восстановления с помощью осциллографа и генератора импульсов.

Регулярное тестирование диодов позволяет вовремя выявить неисправные компоненты и предотвратить сбои в работе электронных устройств.

Производство и поставщики диодов 1N4148

Диод 1N4148 выпускается многими производителями электронных компонентов по всему миру. Среди крупных поставщиков можно выделить:

  • ON Semiconductor (ранее Fairchild)
  • Vishay
  • Diodes Incorporated
  • NXP Semiconductors
  • STMicroelectronics
  • Taiwan Semiconductor

При выборе поставщика следует обращать внимание на качество продукции, соответствие заявленным характеристикам и надежность поставок. Рекомендуется приобретать компоненты у авторизованных дистрибьюторов для гарантии подлинности.


Особенности выбора диода 1N4148 для конкретных применений

При выборе диода 1N4148 для определенной схемы важно учитывать следующие факторы:

  • Максимальное обратное напряжение в схеме не должно превышать 100 В
  • Прямой ток через диод не должен быть больше 150 мА
  • Для высокочастотных применений критично время обратного восстановления
  • В схемах с малыми сигналами важна низкая емкость перехода
  • Для работы при экстремальных температурах нужно проверять температурный диапазон

Тщательный анализ требований конкретной схемы позволяет подобрать оптимальный вариант диода с необходимыми характеристиками.

Маркировка и идентификация диода 1N4148

Диод 1N4148 обычно маркируется следующим образом:

  • На корпусе нанесена маркировка «4148»
  • Катод отмечен черной полосой на корпусе
  • Иногда указывается логотип производителя
  • Возможна дополнительная цветовая маркировка

Важно уметь правильно идентифицировать диод, чтобы избежать ошибок при монтаже и эксплуатации. Перед использованием рекомендуется сверять маркировку с документацией производителя.


Перспективы развития и будущее диодов типа 1N4148

Несмотря на то, что диод 1N4148 был разработан несколько десятилетий назад, он продолжает широко использоваться в современной электронике. Однако наблюдаются следующие тенденции:

  • Постепенный переход на SMD-версии диода для миниатюризации устройств
  • Разработка аналогов с улучшенными характеристиками (меньшее время восстановления, меньшая емкость)
  • Использование диодов Шоттки в некоторых применениях для снижения потерь
  • Внедрение новых материалов (карбид кремния, нитрид галлия) для высокочастотных диодов

Тем не менее, благодаря своей надежности и доступности, диод 1N4148 еще долго будет оставаться востребованным компонентом в электронной промышленности.
