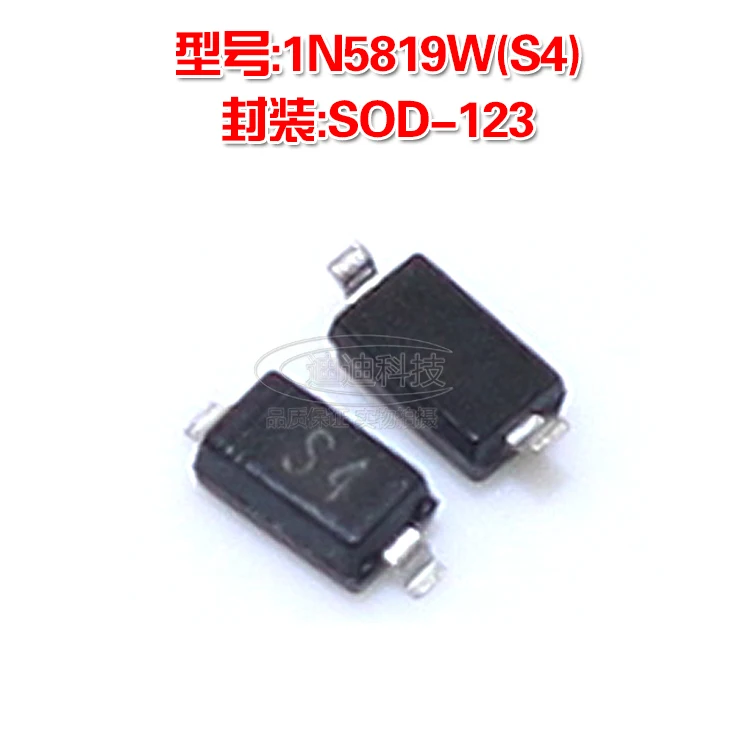

N5819 диод. Диод 1N5819: характеристики, применение и особенности использования

Что такое диод 1N5819. Каковы его основные характеристики. Где применяется диод 1N5819. Какие у него преимущества и недостатки. Как правильно использовать диод 1N5819 в электронных схемах.

Общие сведения о диоде 1N5819

Диод 1N5819 относится к категории диодов Шоттки. Это полупроводниковый прибор, который отличается от обычных кремниевых диодов более низким падением напряжения в прямом направлении и высокой скоростью переключения. Рассмотрим основные характеристики и особенности этого диода:

• Максимальное обратное напряжение: 40 В
• Максимальный прямой ток: 1 А
• Падение напряжения в прямом направлении: 0,6 В при токе 1 А

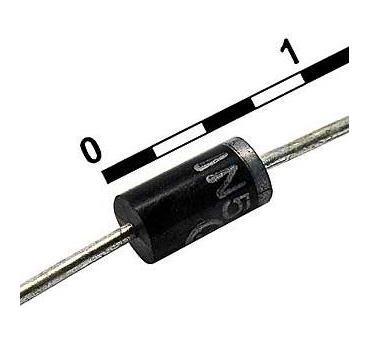

• Корпус: DO-41 (цилиндрический пластиковый корпус с аксиальными выводами)
• Рабочая температура: от -65°C до +150°C

Благодаря низкому падению напряжения и высокому быстродействию, диод 1N5819 нашел широкое применение в импульсных источниках питания, преобразователях напряжения, выпрямителях и других высокочастотных схемах.

Принцип работы диода Шоттки

Диод Шоттки, к которому относится 1N5819, отличается от обычного кремниевого диода своей конструкцией. В нем используется контакт металл-полупроводник вместо p-n-перехода. Это обеспечивает ряд преимуществ:

• Более низкое падение напряжения в прямом направлении (0,3-0,5 В вместо 0,7 В у обычных диодов)
• Практически нулевое время обратного восстановления
• Возможность работы на высоких частотах (до сотен МГц)

Однако у диодов Шоттки есть и недостатки — более высокий обратный ток и меньшее допустимое обратное напряжение по сравнению с обычными диодами.

Основные области применения 1N5819

Благодаря своим характеристикам, диод 1N5819 широко используется в следующих областях:

1. Импульсные источники питания
2. DC-DC преобразователи
3. Выпрямители в высокочастотных схемах
4. Защита от обратной полярности
5. Схемы развязки в цифровых устройствах

Рассмотрим некоторые из этих применений подробнее.

Использование в импульсных источниках питания

В импульсных блоках питания диод 1N5819 часто применяется в качестве выпрямителя. Его низкое прямое падение напряжения и высокое быстродействие позволяют повысить КПД преобразования и работать на высоких частотах. Это дает возможность уменьшить габариты и вес источника питания.

Применение в DC-DC преобразователях

В понижающих и повышающих преобразователях напряжения диод 1N5819 используется как ключевой элемент. Его быстрое переключение обеспечивает эффективную работу преобразователя на частотах в сотни кГц. Это позволяет уменьшить размеры индуктивных компонентов схемы.

Преимущества диода 1N5819

Диод 1N5819 обладает рядом важных преимуществ по сравнению с обычными кремниевыми диодами:

• Низкое падение напряжения в прямом направлении (0,6 В при токе 1 А)
• Высокая скорость переключения (время обратного восстановления менее 10 нс)
• Возможность работы на частотах до 1 МГц
• Малая емкость перехода (около 110 пФ)
• Широкий диапазон рабочих температур (от -65°C до +150°C)

Эти свойства делают 1N5819 отличным выбором для высокочастотных и импульсных применений, где требуется высокая эффективность и малые потери.

Недостатки и ограничения в применении

Несмотря на множество достоинств, у диода 1N5819 есть и некоторые недостатки:

• Относительно небольшое максимальное обратное напряжение (40 В)
• Более высокий обратный ток утечки по сравнению с обычными диодами
• Чувствительность к статическому электричеству
• Меньшая устойчивость к перегрузкам по току и напряжению

Эти ограничения необходимо учитывать при проектировании электронных устройств с использованием 1N5819. В некоторых случаях может потребоваться применение дополнительных мер защиты или выбор альтернативных компонентов.

Особенности монтажа и эксплуатации

При работе с диодом 1N5819 следует соблюдать ряд правил:

1. Соблюдать полярность при монтаже (катод обозначен полосой на корпусе)
2. Использовать антистатические меры предосторожности при работе с диодом
3. Не превышать максимально допустимые значения тока и напряжения
4. Обеспечивать достаточное охлаждение при работе с большими токами
5. Учитывать влияние температуры на характеристики диода

Правильное применение этих рекомендаций поможет обеспечить надежную работу устройств с диодом 1N5819.

Аналоги и заменители 1N5819

В некоторых случаях может потребоваться замена диода 1N5819 на аналогичные компоненты. Рассмотрим несколько возможных вариантов:

• SB140: полный аналог 1N5819 от компании Vishay
• 1N5822: похожий диод с большим допустимым током (3 А)
• MBR140P: аналог от ON Semiconductor
• BYV10-40: аналог от STMicroelectronics
• КДШ2105В: отечественный аналог в корпусе КТ-26 (ТО-92)

При выборе заменителя необходимо тщательно сравнивать характеристики и убедиться, что новый компонент подходит для конкретной схемы.

Применение 1N5819 в любительской электронике

Диод 1N5819 часто используется радиолюбителями и энтузиастами электроники в различных проектах. Вот несколько примеров:

• Простые зарядные устройства для Li-ion аккумуляторов
• Схемы защиты от переполюсовки в портативных устройствах
• Высокоэффективные LED-драйверы
• Малогабаритные импульсные преобразователи напряжения
• Детекторы огибающей в радиоприемниках

Доступность и хорошие характеристики делают 1N5819 популярным выбором для самодельных электронных устройств.

1n5819 характеристики диода, datasheet, отечественный аналог

Диод 1N5819 по своим характеристикам, относится к мощным полупроводниковым устройствам с барьером Шоттки. Применяется в импульсных блоках питания, зарядках, различных преобразователях электрического питания, выпрямителях, в качестве шунтирующих устройств в разнообразном оборудовании различного назначения. При прямом включении способен пропускать через себя ток величиной в 1 А, при достаточно низком падении напряжения (до 0,6 В).

Содержание

1. Цоколевка
2. Технические характеристики
3. Максимальные параметры
4. Электрические параметры
5. Аналоги
6. Достоинства и недостатки
7. Производители

Цоколевка

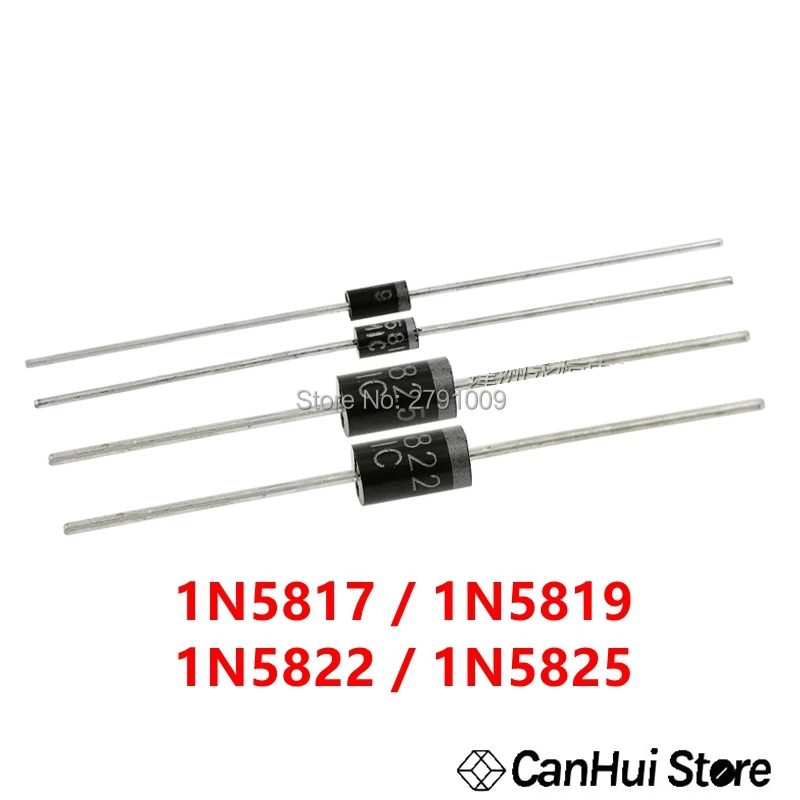

Распиновка у рассматриваемого диода стандартная, она не отличается от большинства подробных устройств. Корпус DO-41 выполнен в виде черного пластмассового цилиндра, который имеет два аксиальных вывода. Со стороны катода нарисована белая тонкая полоска.

Технические характеристики

1n5819 выгодно отличается от обычных кремниевых собратьев меньшим падением напряжения при прямом включении, что способствует выделению более низкой рассеиваемой мощности в виде тепла. P-n-переход заменен барьер Шоттки, у которого очень низкая электрическая ёмкость (110 пФ), позволяющая работать устройству на высоких частотах (до 1000 кГц).

Максимальные параметры

Рассмотрим максимальные параметры диода 1n5819:

• обратное напряжение (V_RRMmax) до 40 В;
• падение прямого напряжения на диоде (V_{F max}) до 0,6 В;
• прямой (от анода к катоду) действующий ток (I_{F max}) до 1 А;
• диапазон рабочих температур перехода (T_J) -65 … +150 ^oC.

Превышение максимальных параметров может привести к выйду диода из строя.

Электрические параметры

Способность к быстрому восстановлению при переключениях делают 1n5819 незаменимым спутником многих логических интегральных микросхем. Однако, с ростом температуры кристалла резко увеличивается ток утечки и падение прямого напряжения на переходе. Эта особенность наглядно продемонстрирована в таблице электрических параметров и является одним из основных недостатков всех диодов Шоттки.

Скачать основные характеристики диода 1n5819 на русском языке можно по этой ссылке.

Аналоги

Американец SB140 от Vishay — это полноценный аналог 1N5819. Это копия старичка 11DQ04 от японской компании Nihon Inter Electronics Corporation. В качестве функциональной замены можно использовать: 1N5822 (STM), MBR140P (ON Semiconductor), BYV10-40 (STM), но они имеют другое корпусное исполнение.

КДШ2105В – отечественный аналог в пластиковой упаковке КТ-26 (ТО-92) от белорусского предприятия «Интеграл».

Несмотря на свои неплохие параметры, 1n5819 не способен стать полноценной заменой для обычных выпрямительных диодов с p-n-переходом. Это связано с его конструктивными особенностями и свойствами. Он неплохо работает в высокочастотных цепях, меньше греется из-за низкого прямого падения напряжения не нём. Но есть и минусы, которые перекрывают все эти плюсы.

В сравнении с обычными диодами, которые неспособны работать в высокочастотных режимах, у Шоттки в разы меньшая величина максимально допустимого обратного напряжения. У них гораздо больший ток утечки, который непропорционально быстро растет с повышением температуры кристалла. В этом можно наглядно убедиться, если сравнить параметры из даташит этих устройств между собой.

Производители

Скачать datasheet на 1N5819 можно, если кликнуть мышкой по наименованию производителя. Устройство выпускается многими зарубежными компаниями. В России распространены следующие брэнды: STMicroelectronics, ON Semiconductor, Fairchild Semiconductor.

Аккумуляторный источник питания напряжением 3,3 В

Источник питания, схема которого изображена на рис. 1, предназначен для работы с различными аппаратами, рассчитанными на питание от гальванических или аккумуляторных батарей напряжением около 3 В (малогабаритные радиоприёмники, компактные фотоаппараты, фотовспышки [1], измерительные приборы, детские игрушки). Его также можно использовать как источник резервного освещения, например, при отключении сетевого электроснабжения. Выходное напряжение источника — стабилизированное 3,3 В при токе нагрузки до 2 А. Источник энергии — литий-ионный аккумулятор с номинальным напряжением 3,7 В и ёмкостью 1080 мА·ч.

Рис. 1. Схема источника питания



Напряжение на выводах полностью заряженного литий-ионного аккумулятора может достигать 4,2…4,35 В. Питать таким напряжением аппараты, рассчитанные на питание напряжением 2,4…3,6 В и содержащие в своём составе электродвигатели и (или) высоковольтные преобразователи напряжения (игрушки, фотоаппараты), нежелательно. Поэтому устройство оснащено стабилизатором напряжения на микросхеме KIA278R33Pi (DA1). В отличие от распространённых интегральных трёхвыводных стабилизаторов, падение напряжения на этой микросхеме весьма мало: у применённого экземпляра при токе нагрузки 10 мА оно не превышает 3,6 мВ, а при токе 100, 500 и 2000 мА — соответственно 15, 65 и 375 мВ. Ток стабилизатора при входном напряжении 4,2 В — около 5 мА.

Если переключатель SA1 установлен в положение «1», напряжение аккумулятора G1 поступает на вход стабилизатора DA1. Напряжение около 3,3 В с выхода стабилизатора поступает на вилку XP1, которую подключают к питаемому устройству. В этом режиме работы неярко светится светодиод HL3, ток через него ограничивает резистор R10. Диоды VD5, VD6 защищают стабилизатор в случае, если к выходу устройства будет подключён, например, другой аккумулятор или заряженный конденсатор большой ёмкости. Резистивный делитель R8R9 предназначен для выключения микросхемы при входном напряжении менее 3 В.

При установке переключателя SA1 в положение «3» устройство работает как источник резервного освещения, как ночник. При напряжении аккумулятора 4,2 В общий ток через сверхъяркие светодиоды HL2, HL3 — около 24 мА. Если же SA1 находится в положении «2», ток от G1 не потребляется.

Заряжать аккумулятор можно практически от любого зарядного устройства для мобильных устройств, рассчитанного на ток нагрузки не менее 0,5 А при выходном стабилизированном напряжении 4,8…5,5 В (например, [2, 3]). Его подключают к розетке XS1 (mini-USB). Во время зарядки германиевый транзистор VT1 открыт, поэтому двухцветный светодиод HL1 светит оранжевым цветом, а по окончании зарядки сменяется зелёным. Конденсатор C3 снижает чувствительность узла на транзисторе VT1 к пульсациям тока зарядки.

Большинство деталей источника размещены на монтажной плате размерами 55×46 мм (рис. 2). Монтаж — двухсторонний навесной. Под нагревающимися при зарядке аккумулятора резисторами R3, R4 в плате просверлены вентиляционные отверстия диаметром 3,3 мм. Светодиоды приклеены к верхней крышке корпуса цианакрилатным клеем. Вид на монтаж источника в корпусе устройства показан на рис. 3.

Рис. 2. Монтажная плата



Рис. 3. Монтаж источника питания в корпусе



Каких-либо особых требований к резисторам в этом устройстве не предъявляется, они могут быть любых типов соответствующей мощности рассеяния. Оксидные конденсаторы — низкопрофильные импортные аналоги К50-68, К53-30 высотой не более 7 мм, остальные — малогабаритные керамические. Блокировочные конденсаторы C4, C5, C7, C8 следует разместить как можно ближе к соответствующим выводам микросхемы DA1.

Диоды Шотки 1N5817 и SFPB-56 заменимы любыми из 1N5818, 1 N5819, EC31QS04, SB120-SB160, MBRS140T3. Вместо диодов RGP15J можно установить любые из серий RGP15, FR151-FR157, FR201-FR207, RG2A-RG2M, КД258. Двухцветный светодиод L-3WSRSGW-CC заменим любым аналогичным, например, L-3VEGW, L-469SRSGW, L-469SURKSGW. Сверхъ-яркие светодиоды LD120-0WW-30D белого свечения (яркость — около 3,5 Кд) можно заменить любыми аналогичными с прямым напряжением около 3,2 В при токе 20 мА. При использовании светодиодов с прямым напряжением 2,8 В (например, RL30-WH744D) вместо диодов Шотки VD2, VD3 следует установить обычные кремниевые диоды, например, 1 N4148, КД521А.

Переключатель SA1 — малогабаритный импортный движковый на три положения (при наличии нескольких групп одноимённые контакты соедините параллельно). Литий-ионный аккумулятор — плоский, фирмы Samsung, номинальной ёмкостью 1080 мА·ч с встроенным защитным контроллером, приклеен к корпусу устройства двухсторонним скотчем. Подойдёт любой аналогичный аккумулятор с номинальным напряжением 3,7 В, но учтите, что не все подобные аккумуляторы способны отдавать в нагрузку ток 2 А.

Вместо микросхемы KIA278R33Pi подойдёт KIA278R30Pi, но в этом случае выходное напряжение устройства снизится до 3 В. К теплоотводящему фланцу микросхемы прикреплён дюралюминиевый теплоотвод в виде пластины размерами 55x17x1,5 мм.

Габариты пластмассового корпуса устройства — 106x65x17 мм (применена оклеенная декоративной ПВХ-плён-кой коробка от типового комплекта маломощной лазерной указки).

Безошибочно собранное из исправных деталей устройство начинает работать сразу и налаживания не требует. Во время подзарядки аккумулятора допускается использование его для питания маломощной нагрузки, например, карманного радиоприёмника. В этом случае, если аккумулятор полностью заряжен, светодиод HL1 может мигать в такт с колебаниями громкости звука радиоприёмника, это нормально.

Литература

1. Бутов А. Фотовспышка со светосин-хронизацией. — Радио, 2013, № 2, с. 27-29.

2. Бутов А. Доработка сетевого зарядного устройства. — Радио, 2013, № 3, с. 20.

3. Бутов А. Малогабаритная активная АС — USB зарядное устройство. — Радио, 2014, №6, с. 14, 15.

Автор: А. Бутов, с. Курба Ярославской обл.

1N5819 Диодная разводка, техническое описание, альтернативы и функции

10 января 2019 — 0 комментариев

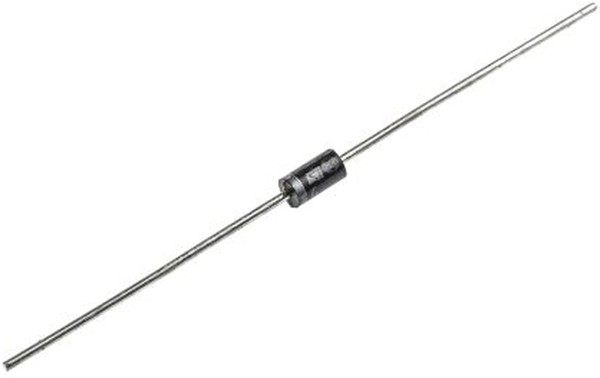

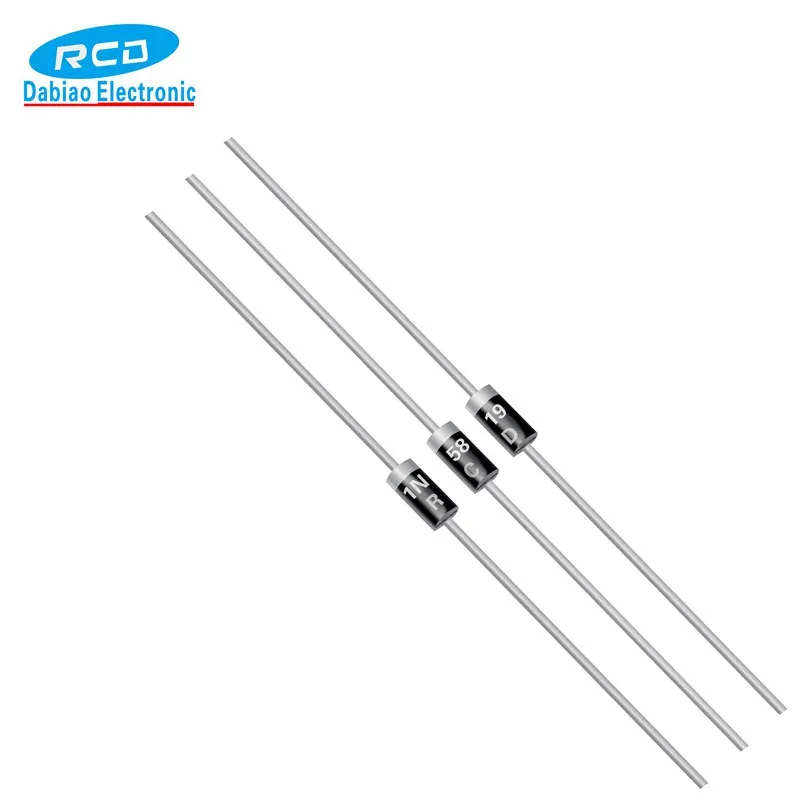

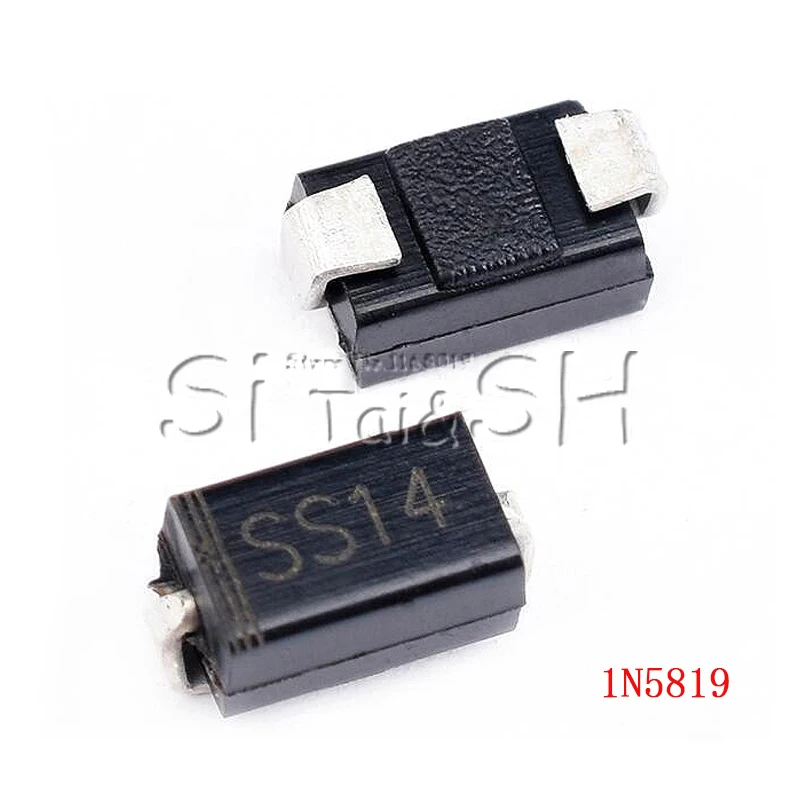

1N5819 Диод
1N5819 Распиновка

1N5819 представляет собой диод Шоттки с малым падением прямого напряжения и высокой скоростью переключения. Он обычно используется в высокочастотных устройствах, таких как инверторы, преобразователи постоянного тока и т. д.



Конфигурация контактов

Номер контакта	Название контакта	Описание
1	Анод	Ток всегда проходит через анод
2	Катод	Ток всегда проходит через катод



Характеристики

• Выпрямительный диод Шоттки
• Средний прямой ток 1 А
• Прямой импульсный ток составляет 25 А
• Прямое падение напряжения 600 мВ при 1 А
• Пиковое обратное напряжение 40 В
• Среднеквадратичное значение обратного напряжения составляет 28 В
• Доступно в упаковке DO-41

Примечание. Полную техническую информацию можно найти в спецификации 1N5819 , приведенной в конце этой страницы.



Other Schottky Diodes

1N5822, 1N5824, BAT54A



Alternative Diodes

1N4148, 1N4733A, 1N5408, 1N5822, Zener Diodes.



1N5819 Обзор диода

Диод — это устройство, пропускающее ток только в одном направлении. То есть ток всегда должен течь от анода к катоду. Катодный вывод можно определить по серой полосе, как показано на рисунке выше.

Диод Шоттки 1N5819 с прямым падением напряжения 600 мВ и прямым током 1 А. Поскольку он имеет очень низкое падение напряжения в прямом направлении, его можно использовать в схемах защиты от обратной полярности, в отличие от обычного диода, падение напряжения в прямом направлении которого составляет более 1 В 1N5819.имеет падение только 600 мВ, когда через него протекает ток 1 А.

По сравнению с обычными диодами диод Шоттки также имеет относительно более высокую скорость переключения и, следовательно, может использоваться в высокочастотных схемах переключения. Обратное напряжение блокировки для 1N5819 составляет около 28 В, что является недостатком для всех диодов Шоттки, поэтому убедитесь, что это не влияет на производительность вашей схемы.



Применение диода

• Может использоваться для предотвращения проблемы обратной полярности
• Высокочастотные инверторы
• Используется как защитное устройство
• Регуляторы расхода тока
• Приложения для защиты от полярности



2D-представление (DO-41)

Этот диод доступен в корпусе DO-41. Размеры упаковки DO-41 указаны ниже
