Что такое DIN-рейка и для чего она используется. Какие бывают виды DIN-реек. Как правильно выбрать DIN-рейку для монтажа оборудования. Чем отличаются алюминиевые и стальные DIN-рейки.
Что такое DIN-рейка и где она применяется
DIN-рейка представляет собой металлический профиль, используемый для крепления различного электротехнического оборудования в электрических шкафах и щитах. Название «DIN» происходит от немецкого института стандартизации (Deutsches Institut für Normung), который первым разработал спецификации этих реек.
Основные сферы применения DIN-реек:
- Монтаж автоматических выключателей, УЗО, контакторов и другой модульной аппаратуры
- Крепление клеммных колодок и распределительных блоков
- Установка промышленных контроллеров и компонентов автоматизации
- Организация кабельной проводки в электрощитах
DIN-рейки значительно упрощают монтаж и обслуживание электрооборудования, позволяя быстро устанавливать и при необходимости заменять компоненты без использования инструментов.

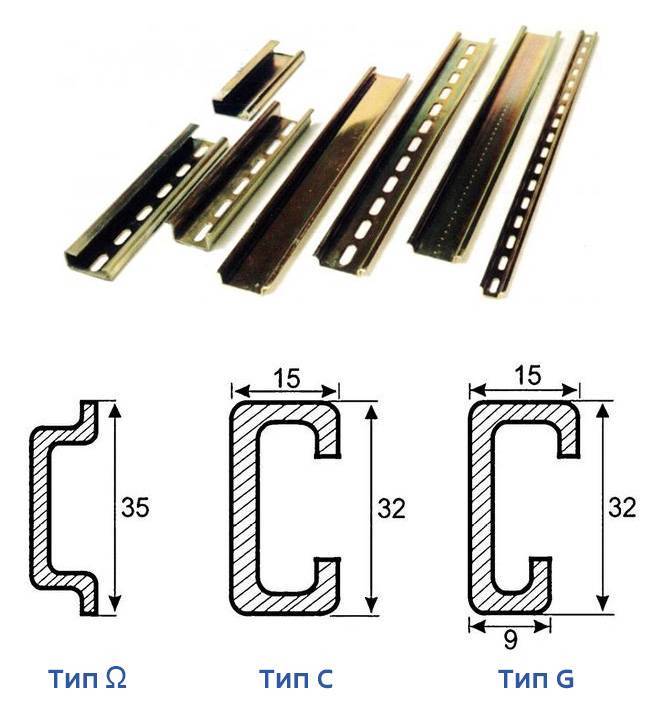

Основные виды и размеры DIN-реек
Существует несколько стандартных типов DIN-реек, различающихся по форме профиля и размерам:
TS35 (EN 50022)
Самый распространенный тип с шириной 35 мм. Выпускается в двух вариантах высоты:
- 7,5 мм — для компактного оборудования
- 15 мм — для более тяжелых устройств
TS32 (EN 50035)
Имеет ширину 32 мм и высоту 15 мм. Используется реже, в основном для специфического оборудования.
TS15 (EN 50045)
Самая узкая рейка шириной 15 мм и высотой 5,5 мм. Применяется для миниатюрных устройств.
Длина DIN-реек обычно составляет 1 или 2 метра, что позволяет нарезать их под конкретные размеры электрощитов.
Материалы изготовления DIN-реек
DIN-рейки производятся из двух основных материалов:
Оцинкованная сталь
Преимущества стальных DIN-реек:
- Высокая прочность и жесткость
- Устойчивость к механическим повреждениям
- Долговечность
- Невысокая стоимость
Алюминий
Особенности алюминиевых DIN-реек:
- Легкий вес
- Хорошая коррозионная стойкость
- Возможность использования во влажных помещениях
- Более высокая цена по сравнению со стальными
Выбор материала зависит от условий эксплуатации и требований к весу конструкции.
Как правильно выбрать DIN-рейку
При выборе DIN-рейки следует учитывать несколько ключевых факторов:
- Тип монтируемого оборудования — он определяет необходимый профиль рейки
- Вес устанавливаемых компонентов — от него зависит выбор высоты рейки
- Условия эксплуатации — влияют на выбор материала (сталь или алюминий)
- Размеры электрощита — определяют необходимую длину рейки
- Наличие перфорации — облегчает монтаж в некоторых случаях
Важно также обращать внимание на качество DIN-реек. Рейки низкого качества могут не соответствовать стандартам и плохо подходить для монтажа оборудования.
Особенности монтажа оборудования на DIN-рейку
Монтаж на DIN-рейку имеет ряд преимуществ:
- Быстрая установка и демонтаж оборудования без инструментов
- Возможность легкой замены компонентов
- Аккуратный внешний вид электрощита
- Удобство обслуживания и диагностики
При монтаже необходимо учитывать несколько моментов:
- Рейка должна быть надежно закреплена на монтажной панели
- Оборудование устанавливается на рейку с помощью специальных защелок
- Между устройствами рекомендуется оставлять небольшие зазоры для вентиляции
- Тяжелые компоненты лучше располагать ближе к местам крепления рейки
DIN-рейки в промышленной автоматизации
В системах промышленной автоматизации DIN-рейки играют важную роль:
- Позволяют компактно разместить ПЛК, модули ввода-вывода и другие компоненты
- Обеспечивают удобный доступ к оборудованию для обслуживания
- Упрощают модернизацию и расширение систем
- Стандартизируют монтаж в шкафах автоматики разных производителей

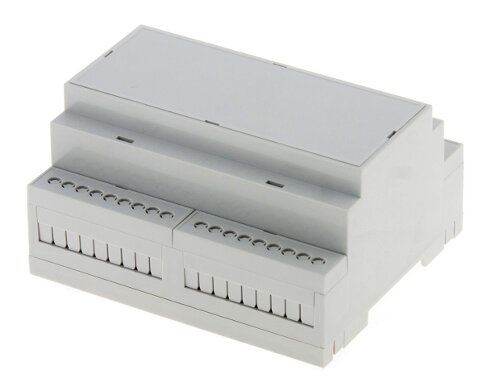

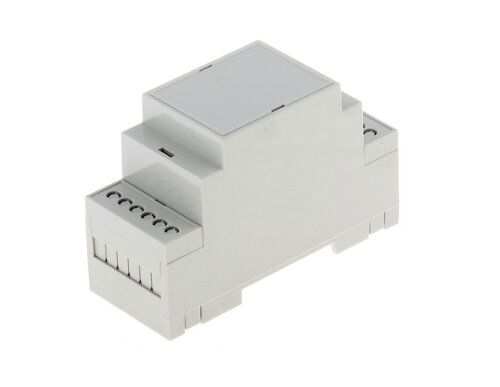

Многие производители автоматики выпускают оборудование в специальных корпусах для монтажа на DIN-рейку, что значительно упрощает построение систем управления.
Аксессуары для DIN-реек
Для удобства монтажа и организации проводки используются различные аксессуары:
- Торцевые заглушки — закрывают края рейки
- Маркировочные элементы — для маркировки оборудования
- Разделители — отделяют группы устройств друг от друга
- Кабельные каналы — для прокладки проводов вдоль рейки
- Держатели предохранителей — для установки плавких вставок
Эти аксессуары помогают сделать монтаж более аккуратным и функциональным.
Тенденции развития DIN-реек
Несмотря на кажущуюся простоту, DIN-рейки продолжают развиваться:
- Появляются новые материалы с улучшенными характеристиками
- Разрабатываются профили для специфических применений
- Создаются «умные» рейки со встроенными шинами данных
- Совершенствуются методы крепления и соединения реек
Эти инновации направлены на повышение удобства монтажа и расширение возможностей применения DIN-реек в современных системах автоматизации и электроснабжения.
