На какую глубину закапывать кабель электрический: нормы и правила прокладки

На какую глубину нужно закапывать электрический кабель по нормам. Какие требования предъявляются к подземной прокладке кабеля. Как правильно проложить кабель в земле от столба до дома. Выбор кабеля для подземной прокладки.

Нормативные требования к глубине прокладки кабеля

При подземной прокладке электрического кабеля важно соблюдать нормативные требования к глубине его заложения. Согласно Правилам устройства электроустановок (ПУЭ), минимальная глубина прокладки кабеля в земле должна составлять:

• 0,7 м — для кабелей напряжением до 20 кВ;
• 1 м — для кабелей напряжением 35 кВ;
• 1,5 м — для кабелей напряжением 110 кВ и выше.

При пересечении с дорогами глубина заложения кабеля должна быть не менее 1 м. В местах, где возможны земляные работы, глубину прокладки рекомендуется увеличивать.

Какие факторы влияют на выбор глубины прокладки кабеля? Основные из них:

• Глубина промерзания грунта в данной местности;
• Механические нагрузки на поверхность грунта;
• Наличие других подземных коммуникаций;
• Тип и марка кабеля.

Правила прокладки кабеля в земле

При подземной прокладке электрического кабеля необходимо соблюдать следующие основные правила:

1. Кабель укладывают на подушку из песка толщиной 10-15 см.
2. Сверху кабель также засыпают слоем песка 10-15 см.
3. На расстоянии 25-30 см над кабелем укладывают сигнальную ленту.
4. Траншею засыпают грунтом с послойным трамбованием.
5. Трасса кабельной линии обозначается указателями.

При пересечении с другими коммуникациями кабель защищают трубами. Соединение кабелей в земле выполняют в специальных муфтах. Радиус изгиба кабеля должен быть не менее 15 его диаметров.

Выбор кабеля для подземной прокладки

Для прокладки в земле следует использовать специальные кабели, предназначенные для подземной прокладки. Наиболее подходящими являются:

• Бронированные кабели с маркировкой ВБбШв или АВБбШв;
• Кабели с усиленной изоляцией типа ВВГнг(А)-LS;
• Кабели с двойной изоляцией ПВ3, ПВС.

При выборе кабеля учитывают следующие факторы:

• Коррозионную активность грунта;
• Механические нагрузки;
• Наличие грунтовых вод;
• Температурный режим.

Сечение жил кабеля выбирают исходя из передаваемой мощности. Для бытовых нужд обычно достаточно кабеля с сечением 4-6 мм².

Особенности прокладки кабеля от столба до дома

При подземной прокладке кабеля от столба до дома необходимо учитывать следующие моменты:

1. Глубина траншеи должна быть не менее 0,7-0,9 м.
2. На выходе из земли кабель защищают металлической трубой высотой 2 м.
3. Вводы в дом выполняют через гильзы в фундаменте или стене.
4. У стены дома оставляют запас кабеля 1-1,5 м.
5. Подключение к вводно-распределительному устройству выполняют через автоматический выключатель.

При прокладке кабеля от столба важно правильно выполнить спуск с опоры. Для этого используют специальные кабельные воронки или термоусаживаемые перчатки.

Меры безопасности при подземной прокладке кабеля

Работы по подземной прокладке кабеля связаны с определенными рисками. Необходимо соблюдать следующие меры безопасности:

• Перед началом земляных работ получить разрешение и согласовать проект с соответствующими службами.
• Использовать средства индивидуальной защиты — каску, перчатки, спецодежду.
• При работе в траншее глубиной более 1,5 м укреплять стенки.
• Не допускать нахождения людей под поднятым грузом.
• Соблюдать правила электробезопасности при подключении кабеля.

Все работы по прокладке и подключению кабеля должны выполняться квалифицированным персоналом с соответствующей группой допуска по электробезопасности.

Преимущества и недостатки подземной прокладки кабеля

Подземная прокладка кабеля имеет ряд преимуществ по сравнению с воздушной:

• Защита от механических повреждений;
• Отсутствие визуального загромождения участка;
• Долговечность и надежность;
• Защита от атмосферных воздействий.

Однако есть и некоторые недостатки:

• Высокая стоимость земляных работ;
• Сложность обнаружения и устранения повреждений;
• Необходимость согласований при прокладке.

При правильном выполнении работ подземная прокладка кабеля обеспечивает надежное и безопасное электроснабжение на долгие годы.

Часто задаваемые вопросы

Можно ли уменьшить глубину прокладки кабеля?

Глубину прокладки кабеля можно уменьшить при использовании дополнительных мер защиты:

• Прокладка в трубах или лотках;
• Применение специальных теплоизоляционных материалов;
• Использование греющего кабеля.

Однако в любом случае глубина должна быть не менее 0,5 м от поверхности земли.

Нужно ли согласовывать прокладку кабеля на своем участке?

Если кабель прокладывается в пределах частного земельного участка и не затрагивает охранные зоны коммуникаций, то специального согласования не требуется. Но рекомендуется уведомить энергоснабжающую организацию о планируемых работах.

Какой кабель лучше использовать для подземной прокладки?

Для подземной прокладки лучше всего подходят бронированные кабели марок ВБбШв или АВБбШв. Они имеют усиленную защиту от механических повреждений и воздействия влаги. При небольших нагрузках можно использовать кабель ВВГнг(А)-LS в двойной изоляции.

На какую глубину закапывать кабель электрический, какой провод проложить в земле?

Кабель под землю

Правила, которые обязательно соблюдать для прокладки провода под землей

Монтаж выполняются с соблюдением ПТЭЭП а так же ПУЭ не зависимо от назначения и типа используемого провода. Должны соблюдаться следующие пункты:

• Кабель укладывается на глубине 70 см и более. Если линия электропередачи короткая (менее 5 метров) и кабель имеет защиту в виде трубы, то допускается прокладка на 50–ти сантиметровой глубине;
• Не допустима прокладка проводки под фундаментом строения. От фундамента следует отмерить минимум 60 сантиметров для монтажа линии. Если тянется провод из одного строения в другое через фундамент то его необходимо защищать стальной трубой.Такая защита обязательна поскольку любой кабель подвержен всевозможным вредоносным воздействиям;
• Расстояние в траншее между проводами, как правило не менее 10 сантиметров. Исходя из этого рассчитывается размер траншеи;
• Он деревьев на участке при прокладке кабеля стоит отступать 2 метра не менее, отступ от кустарника необходим -75 см. Данные правила возможно нарушить, если присутствует дополнительная защита, например, в виде трубы из стали;
• От коммуникаций таких, как канализация, водопровод необходимо сделать дистанцию -1 метр и более, от газопровода -2 метра и более;
• Если в траншеи пересекаются кабели, то следует изолировать их друг от друга земляной прослойкой, размером — 50 см и более;
• Если используется подземный способ проводки, то провод следует выбирать бронированный, специально предназначенный для этих целей. Это необходимо для создания защиты от влияния физических воздействий и подземных вредителей;
• При укладке с применением лебедки , которая разматывает барабан, необходимо оснащение механизма ограничителем.В таком случае возможен монтаж змейкой, тогда линия не будет иметь натяжку;
• При необходимости проведения соединения электрического провода самостоятельно применяются муфты из металла. Данные способ соединения дает хороший контакт на длительный срок;
• Для дополнительной защиты силовой линии применяют трубу асбоцементную либо специальную конструкцию из кирпича;
• После укладки проводки сверху прокладывают сигнализационную ленту с обозначением и предупреждением об электропроводке.

Этапы работ по прокладке электропроводки

Для создания проводки под землей необходимо владеть специальными знаниями:

• Первым делам производится разметка трассы на земле для линии электропередачи на дачном, загородном участке и т.д.;
• При разметке возможно использование всевозможных кольев, веревки. Необходимо тщательно следить, чтобы не было пересечения с коммуникационными сетями;
• Стоит создать план расположения кабеля. На чертеже обозначаются расстояния выхода кабеля из грунта, а так же его повороты. Важно перед укладкой проверить отключена ли проводка от сети напряжения;
• Затем выкапывается траншея по произведенной разметке. Как правило, ее глубина – 80 см, ширина для прокладки одного кабеля 20 см. Дно выкопанной траншеи следует утрамбовать;
• Существует вариант — дно траншеи выкладывается красным кирпичом;
• Если вы планируете вести электропроводку через дорогу, то в таком случае глубина должна составлять не менее 120см;
• Когда производится укладка кабеля в грунт необходимо очистить траншею от веток, камней и других предметов;
• Далее насыпается подушка из песка -12 см. Она обезопасит от возможности порыва провода;
• Обесточенный провод надо положить так, чтобы он не был слишком натянут. Как правило, кладут целый провод без соединительных участков;
• Завершающим этапом является засыпка землей траншеи с электропроводкой. После этого проверяется кабель на предмет замыкания и заземляется его броня.

Как правильно делается прокладка кабеля в земле видео обязательно посмотрите:

В зимний период допустима подземная прокладка линии электропроводки, необходимо принять во внимание следующие:

• Перед укладкой кабель прогревается в жилом помещении. Прогретый кабель укладывают, не допуская промерзания. Если мороз более 20 градусов возможность монтажа исключается;
• Если температура воздуха минус 5 и выше возможно не проводить процедуру прогрева, если провод высокого давления;
• При температуре минус 7допустима укладка защищенного изоляцией проводника;
• Если температура минус 15 и выше и проводник имеет защиту пленкой ПВХ либо резиновой оболочкой;
• Возможна укладка в минус 20 градусов, в случае защиты провода изоляцией из ПВХ оболочки либо резиновой и, если сверху имеется оболочка их свинца.

Существуют детали, которые стоит учесть, они помогут более правильно провести работы:

• Для проводки применяется бронированный кабель;
• В случае прохождения электропроводки через фундамент необходима защита в виде трубы диаметром в 3 раза больше диаметра кабеля;
• При глубоком промерзании грунта (более 70 см) трубу защищающую кабель укрепляют во избежание деформирования либо порыва;
• Нельзя применять для защиты трубы из пластика, а так же гофрированные. Данные трубы недолговечны и не имеют нужную прочность;
• Не рекомендуется прокладка проводки на участках, где оборудована стоянка авто (игровые площадки, тротуары), где существует повышенная нагрузка.

Данные правила по прокладки подземной проводки следует соблюдать для безопасного проведения работ и последующей эксплуатации. При нарушении правил могут возникнуть неприятности, которые затруднительно будет исправить.

Источник: http://electry.ru/elektromontazhnye-raboty/prokladka-kabelya-v-zemle. html

Кабель для прокладки в земле

При монтаже электрического кабеля в частный дом или на даче, встает вопрос, каким образом его лучше сделать – воздушным (от столба к дому) или подземным способом (вырыть траншею и проложить от места запитки и до щитка на доме). Монтаж воздушного СИП (самонесущего изолированного провода) — это всегда намного быстрее и в несколько раз дешевле. Но часто могут возникнуть ситуации, когда приходится заводить кабель питания в дом именно под землей.

Какой именно кабель прокладывать в земле, мы рассмотрим чуть позже. Итак перейдем к рассмотрению самого монтажа кабеля. Во-первых, минимальное расстояние от траншеи с кабелем до фундамента дома должно быть 60см данную траншею нельзя копать вплотную с фундаментом дома, раскопка траншеи под кабель возле фундамента дома запрещена. После укладки в землю, кабель не должен попадать на линию действия силы фундамента, направленную под 45 градусов от основания. Также требуются нормированные отступы от растений и деревьев на вашем участке. На какую глубину закапывать кабель в землю?
Глубина залегания кабеля – 0,7м. И это расстояние от поверхности до верха самого кабеля. С учетом того, что под ним будет песчаная подушка в 10-15см, общая глубина траншеи должна быть не менее 0,9м.



Самая главная причина такой глубины траншеи под кабель – обеспечить оптимальный температурный режим для кабеля. Если проложить его как можно ближе к поверхности земли, теряется основное преимущество подземной прокладки – отсутствие влияния температуры окружающей среды и погодных условий, поскольку верхний слой почвы прогревается значительно больше, да и влага после хороших дождей попросту не достигнет оболочки кабеля, если он у вас лежит на 70см. Плюсы такой глубины закладки – это давление. Чем глубже закопан кабель, тем равномернее на него распределяется давление сверху. Если ваш ввод в дом проходит от опоры через дорогу, то здесь закапывать кабель нужно на еще большую глубину – не менее 1 метра.



Нижний слой траншеи (под вашим кабелем) обязательно засыпается песком. Песок обязательно нужно тщательно утрамбовать. Кабель без песчаной подсыпки в траншею укладывать нельзя. В противном случае острые камешки и другие сторонние элементы в земле через некоторое могут повредить изоляцию. Слой песка должен быть под кабелем и над ним.

Укладка кабеля

Сам кабель нужно уложить в траншею «змейкой» совершая небольшие волнообразные изгибы, с запасом в 1-2%. Этот запас как раз-таки и обеспечивается змейкой. Эти изгибы нужны для защиты от растяжений и деформаций. Если кабель уложить в идеально ровную прямую линию, то температурные деформации, которые будут сопровождать работу кабельной линии, рано или поздно повредят ввод.

Поверх уложенного кабеля как мы и упоминали выше, засыпается небольшой слой песка, желательно также не менее 10см. После этого для защиты от возможных перекопок земли лопатой, а также чтобы обозначить трассу, применяют сигнальную ленту. Если вдруг кто то вздумает рыть в тому месте где у вас уложен кабель то сигнальная лента с надписью «осторожно кабель» будет сообщать об опасности. То есть, при раскопках, вы сначала штыком лопаты должны наткнуться на ленту, но при этом не достать до кабеля. Сигнальная лента укладывается на расстоянии 25см от кабельной линии. Ввиду отсутствия сигнальной ленты, можна использовать любые подручные материалы. Главное уложить нечто, что будет предупреждать – наличие снизу кабеля.
Также рекомендуется механическая защита кабеля, кирпичом или асбоцементными плитами. Кирпичи в качестве защиты следует использовать, когда речь идет о вводе от подстанции на многоэтажный дом, завод или другой крупный объект. Силикатный или дырчатый кирпич применять нельзя.

Выполнив вышеперечисленные работы окончательно засыпаем траншею землей. Коротко подведем итог по нормам закапывания кабеля:

глубина траншеи 0,9 метра для подземной прокладки кабеля
песчаная подушка (снизу) 10-15см в траншее под кабель
песчаная подушка (сверху) над кабелем в траншее 10-15см
кабельная линия (ввод в земле)
сигнальная лента
красный кирпич
окончательная закопка траншеи под кабель грунтом
Каждый слой после укладки трамбуется вручную или механическим способом.
Итак вы получаете правильно уложенный кабель.



Теперь перейдем к рассмотрению самого кабеля который предназначен для прокладки под землей. Для этой цели используются специальные силовые кабели нескольких основных марок. В зависимости от коррозийной активности грунта, его типа, и условий эксплуатации кабеля в целом, выбирают ту или иную марку силового кабеля. К примеру, влажный и кислый грунт обладает высокой коррозийной активностью, а в некоторых случаях кабель может быть подвержен растягивающей нагрузке, и тогда ему требуется дополнительная прочность. Бронированные кабели удовлетворяют этим требованиям, и не нуждаются в дополнительной защите при монтаже.



Обычно для прокладки в земле используется бронированный медный кабель марки ВБбШв или бронированный алюминиевый кабель АВБбШв
Благодаря броне из стальных лент, прокладка этого кабеля осуществляется без дополнительных защитных труб, поскольку именно броня обеспечивает кабелю защиту, как от механических воздействий, так и от грызунов.

ВБбШв и АВБбШв расшифровывается следующим образом:

А — жилы алюминиевые;

В – изоляция жил из поливинилхлоридного пластика;

Б – броня из двух стальных лент;

б – без наложенной под броней защитной подушки, предохраняющей от коррозии и механических повреждений слои под броней;

Шв – шланг из ПВХ пластика;
То есть ВБбШв (медный) а АВБбШв (алюминиевый, именно буква «А» говорит о наличии алюминиевой жилы)



Данные кабели включают в себя следующие элементы:

1. Жилы токопроводящие (медные или А — алюминиевые), которых может быть от 1 до 5, причем есть вариант 3+1, когда четвертая жила, предназначенная для заземления, имеет меньшее сечение.

Жилы в свою очередь могут быть 1 или 2 класса: одножильными (сечением от 2,5 до 625 кв.мм) или многожильными (сечением от 2,5 до 240 кв.мм).

2. ПВХ изоляция, обеспечивающая цветовую и цифровую (для кабелей сечением 70 кв. мм и выше) маркировку жил: белая или желтая, красная или малиновая, синяя или зеленая, коричневая или черная, либо желто-зеленая, цифры 0, 1, 2, 3, 4.

3. Поясная изоляция из лент ПВХ.

4. Две стальные или стальные оцинкованные ленты, образующие броню.

5. В кабелях сечением выше 6 кв. мм используется битум.

6. В кабелях сечением выше 6 кв.мм дополнительно применяется обмотка полиэтилентерефталатной пленкой.

7. Защитный шланг из ПВХ пластика.

Прокладка кабеля ВБбШв допустима даже в грунте химически активном по отношению к металлу, его можно монтировать вблизи железнодорожных и трамвайных путей, которые могут быть источниками блуждающих токов. Кабель марки ВБбШв можно прокладывать в местах повышенной взрывоопасности, он устойчив к перепадам температур, а диапазон допустимых температур – от минус 50 до плюс 50 градусов Цельсия, это делает возможным применение кабеля в любой климатической зоне.

Хотите знать больше, быть в курсе всех событий, знать о новинках в ассортименте кабельной продукции МПКА,  и получать информацию об уникальности и особенностях той или иной кабельной продукции?

Обязательно подпишитесь на наши страницы в соцсети:
Facebook Instagram



Какой кабель проложить в земле от столба до дома.

Подземный ввод кабеля в дом при помощи бронированного кабеля

Какой кабель проложить в земле от столба до дома. Подземный ввод кабеля в дом при помощи бронированного кабеля

Для подключения дома к электросети необходимо использовать кабель, который способен выдержать давление грунтовых масс и иные подобные воздействия. Возьмите, например, бронированный кабель ВБШв . Подземный ввод кабеля в дом необходимо выполнять в следующем порядке:

1. От столба до ввода в здание через фундамент выкопайте траншею (ее глубина должна составлять 70-90 см).
2. Насыпьте песок в траншею (слой песка должен иметь толщину 20 см). Песок нужен для того, чтобы осенью и весной он отводил излишки влаги.
3. Положите кабель в траншею. Важно, чтобы он лежал волнообразно. Опуск со столба в землю нужно выполнять в трубе (ее высота должна составлять 2 метра).
4. Выполните ввод кабеля в дом под землей. Это можно сделать сквозь стену либо же фундамент. В первом случае в стене просверливается отверстие. В него закладывается труба. Конец кабеля пропускается через трубу из металла или пластика.
5. Если вы решили выполнить ввод сквозь фундамент, то создайте в нем отверстие подходящего диаметра. В отверстие вставьте отрезок металлической трубы и заложите в нее кабель. Трубу необходимо зафиксировать при помощи цементно-бетонного раствора. С двух сторон трубу следует заизолировать. Для этого потребуется негорючий материал. Это нужно сделать для того, чтобы не допустить проникновения воды и грунта.
6. Подключите кабель к защитному аппарату в распределительном щитке, а на опоре к проводам воздушной линии — при помощи прокалывающих зажимов. К столбу кабель фиксируется металлическими лентами с шагом не более 100 см. Обязательно выполните заземление брони, причем и со стороны столба, и со стороны щитка.
7. Когда вы удостоверитесь в том, что все выполнено правильно, закопайте траншею. Через некоторое время грунт даст усадку, поэтому над траншеей следует создать холмик (его высота должна составлять 15-20 см).

Как проложить кабель под землей на даче. Ввод электропроводки в дом

Прокладывая кабель под землей на даче, необходимо учесть, что при вводе проводника в сооружение (дом или другую постройку) нельзя пропускать его под фундаментом. Обычно при строительстве в фундаментную ленту встраивается закладная – отрезок трубы, выступающий наружу на несколько сантиметров, в который можно легко просунуть электропровод.

Если же закладная не была сделана в ходе строительных работ, в фундаменте необходимо просверлить дыру, в которую затем вставляется и фиксируется труба.

Иногда хозяевам дома с монолитным фундаментом не хочется сверлить основу для установки закладных. Выход в этом случае такой: кабель просовывается внутрь металлической трубы и поднимается вдоль стены сооружения на определенную высоту (обычно это уровень, на котором производится монтаж вводного шкафа). На этой отметке в стену замуровывается закладная, сквозь которую провод заводится в дом.

Если в качестве проводника используется бронированный кабель, то его оболочка должна быть заземлена. Сделать это можно, приварив или припаяв к ней изолированный провод, который в электрическом щите нужно завести на «ноль».

Пренебрегать этим не следует, иначе, если фазу пробьет, она попадет на бронированную оболочку, дотронувшись до которой, человек получит сильный удар электротоком, и хорошо еще, если дело не закончится смертью пострадавшего. Если же правильно заземлить броню, то при пробое сработает автоматический рубильник, отключив подачу тока до устранения неполадок.

На какую глубину закапывать электрический кабель в частном доме. Технология подземного монтажа кабеля

Прокладка электрического кабеля в земле на дачном участке, территории частного домовладения или иного объекта начинается с выполнения земляных работ. Перед этим необходимо определиться с глубиной и шириной траншеи. Глубина должна быть не менее 80 см, а ширина по 30 см на каждый кабель, если их несколько. В соответствии с разработанным планом и разметкой трассы производиться выборка грунта. Траншея очищается от посторонних твердых и острых предметов, а ее стенки должны иметь небольшой уклон. После выполнения земляных работ производится укладка кабеля по следующему алгоритму:

• выравнивается дно траншеи, засыпается песком слоем в 15 см и утрамбовывается;
• на подготовленную подушку укладываются защитные футляры, если они необходимы;
• через футляры протягивается кабель, с соблюдением необходимой слабины;
• выполняется соединение труб защиты в одно целое одним из нескольких способов;
• сверху на уложенный кабель в защите насыпается слой песка толщиной 25 см;
• верхняя засыпка слегка утрамбовывается, лучше всего собственными ногами;
• укладывается пластиковая сигнальная лента обязательно надписью вверх;
• траншея засыпается грунтом, послойно с обязательной трамбовкой.

Внимание! Не торопитесь закапывать кабель! Обязательно пригласите представителя энергетической компании, которая дает разрешение на подключение к электрическим сетям общего пользования. Выполнить подземную прокладку и установку необходимого оборудования можно самостоятельно, но проверку на соответствие ГОСТам и ПУЭ (правила устройства электроустановок) делаю уполномоченные энергетики в обязательном порядке!

Желательно укладывать кабель одним цельным куском, без каких-либо соединений. Если такой вариант осуществить невозможно, то соединять отдельные куски нужно в монтажных коробках, специально разработанных для эксплуатации на открытом воздухе. Устройство устанавливается на столбике над поверхностью почвы, в месте соединения кабеля, где его концы выведены на поверхность. Закапывать коробку нельзя, так как это приведет к быстрому повреждению линии.

На этом прокладка кабельных линий в земле заканчивается и начинается этап подключение подземных электрических коммуникаций к общим сетям электроснабжения и ввода в строения, находящихся на участке. На каждом этапе работ как при укладке кабеля, так и его подключении, имеются свои нюансы, которые будут освещены ниже. Это описание мы начнем с выбора кабеля для подземных трасс.

Какой провод использовать для проводки в доме. Из чего делают электрический кабель?

Провода для монтажа проводки в квартире или доме обычно выбирают исходя из удобства работы, опыта и навыков мастера. По скорости передачи электрического заряда и качеству одно- и многопроволочные провода отличаются несущественно. При выборе особое внимание уделяют гибкости и прочности жилы.

Многопроволочные провода в кабеле имеют показатель гибкости выше, чем у однопроволочных. Они легче в работе на труднодоступных участках или на трассе с большим количеством изгибов. К достоинствам многопроволочных жил относится и то, что их сложно повредить.

Однопроволочные провода чаще всего применяют в тех местах, где не предполагается проведение усовершенствования сети, подключение дополнительных линий и ремонт. Главный недостаток однопроволочных жил – это то, что после пары изгибов они начинают ломаться.

Оба провода соединяются по одни и тем же технологическим правилам, однако при формировании соединений стоит все-таки учитывать способность или неспособность жил многократно гнуться без повреждений.

Одну проволоку, проводящую ток, соединяют скрутками только профессиональные электрики, за плечами которых большой опыт. Так как при таком соединении раскрутить обратно и переделать узел уже не получится.

Кабель с токоведущей жилой из одной проволоки лучше всего зачистить и. Таким методом пользуются в домашних условиях. Но можно купить соединитель, который надежно зафиксирует все компоненты многопроволочной жилы или наконечник, который способен опрессовать все элементы перед соединением.

Основной материал для изготовления ТПЖ – алюминий или медь. Если сопоставить эти два металла, то алюминий проигрывает по характеристикам, даже несмотря на низкую стоимость. Ведь этот металл имеет маленькие показатели электропроводности.

То есть даже при одинаковом сечении проводник из меди может пропускать больший ток. Единственный недостаток меди – невозможность соединения с другими металлами. Если, например, нужно будет соединить медь с алюминием, то потребуется специальный клеммник, чтобы избежать окисления разнородных элементов.

Использовать алюминий для домашней проводки – не лучшее решение, потому как материал обладает низкой электропроводностью, а в процессе эксплуатации быстро окисляется и ломается на изгибах.

Если соединение производить методом скрутки, то место соединения быстро появится коррозия, контакты разорвутся и в результате может возникнуть короткое замыкание. Лучшим решение будет выбор проводов одного типа для всех электролиний, находящихся в квартире.

Слой изоляции в основном может быть:

• резиновый;
• полиэтиленовый;
• из поливинилхлорида.

Все указанные материалы обладают высокими изоляционными свойствами. Поэтому их можно применять в электрических сетях с различным классом напряжения (до 500 Вт).

Главное назначение наружной оплетки – защита проводника от попадания влаги, так как она может нарушить целостность изоляции и жилы начнут мутнеть.

Обычно кабель, используемый для устройства проводки в квартире или внутри дома, имеет два изоляционных слоя.

1. Первый слой защищает внутренние жилы, собранные в пучок;
2. Второй слой опоясывает лишь одну жилу.

Источник: https://mebel-doma23.ru/novosti/prokladka-provodki-v-derevyannom-dome-trebovaniya-k-elektroprovodki

Видео прокладка кабеля под землёй 380 Вольт .

Подключение жилого дома.

На какую глубину закапывать водопроводную трубу в частном доме

Автор Монтажник На чтение 13 мин Просмотров 20.6к. Обновлено 07.12.2020

В индивидуальных домах при отсутствии магистрали центрального водоснабжения, забор воды производят из скважин и колодцев, подводя трубы под землей от фундамента строения к источнику. При проведении работ важно знать, на какую глубину закапывать водопроводную трубу в частном доме — это позволит снизить материальные затраты при земляных работах и избежать промерзания водопровода в зимнее время.

При использовании современных технологий, утеплением трубопроводов с помощью электрического кабеля или теплоизоляторов можно значительно уменьшить глубину залегания магистрали — это будет удобно при ремонтных работах в случае протечек. Однако незначительная глубина прокладки водопроводных труб также нежелательна — вода при поверхностном расположении линии будет нагреваться в летнее время, что противоречит нормам СанПиН 2.1.4.1074-01. Если питьевая вода будет иметь высокую температуру, в ней будут развиваться вредные микроорганизмы.

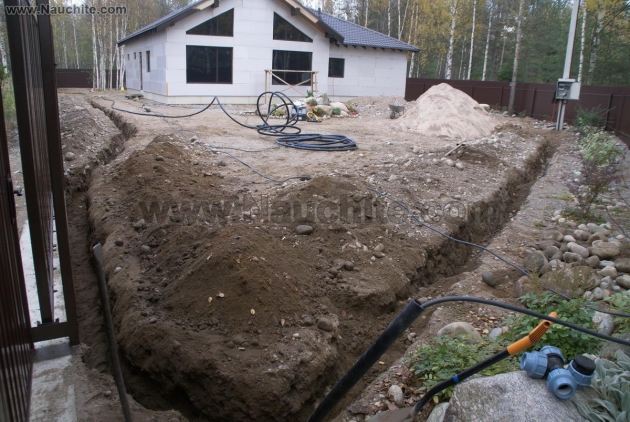

Рис. 1 Как выкапывается траншея для водопровода

На какой глубине прокладывать водопровод

Строительными нормами и правилами (СНиП 2.04.02-84) оговаривается глубина размещения трубопроводов не менее 0,5 от поверхности земли — это предотвращает повреждение магистрали от давления на почву транспортными средствами и тяжелой техникой. Такая же глубина погружения трубопроводов в 0,5 метра установлена нормативами от точки промерзания грунта в данном районе, поэтому неизолированные трубы в большинстве случаев закапывают на глубину от 1,8 до 2-х метров.

Для каждой области разработана карта промерзания почвы, несложно найти по ней свое местонахождение с глубиной промерзания, и увеличив расстояние еще на полметра вглубь гарантированно избежать замерзания воды в трубах на этой глубине.

Следует отметить, что в отличие от канализационных систем, которые можно разморозить горячей водой, замерзание водопровода индивидуального дома зимой, если он проложен на малой глубине, приведет к отсутствию воды и невозможности дальнейшего проживания, поэтому к заглублению водопровода следует отнестись с полной ответственностью.

Рис. 2 Карта промерзания почвы в Московской области

От чего зависит глубина

В СНиП перечислены некоторые факторы, влияющие на определение заглубления, которые нужно учитывать при погружении в грунт водопроводной линии, к ним относятся:

• Глубина залегания кессонного колодца над источником забора воды. Данный фактор оказывает влияние на расположение точки вхождения трубопровода в грунт через стенки кессона, обычно напорную трубу монтируют как можно ближе к поверхности дна.
• Степень кольцевой жесткости материала изготовления трубопровода влияет на его устойчивость к давлению грунта на стенки, которое может привести к повреждению трубопровода. Фактор необходимо учитывать при прокладке пластиковых водопроводных трубопроводов больших диаметров, предельное заглубление которых не превышает 8 метров.
• Характеристики грунта (рыхлый, глинистый, каменистый), наличие растительного покрова, присутствие и уровень грунтовых вод.
• Установка тепловых изоляторов или электрического кабеля для подогрева воды внутри труб или снаружи водопровода позволяет существенно уменьшить заглубление, для его точного определения в этом случае требуется проводить сложные расчеты.
• Место расположения точки ввода наружной магистрали в дом через его фундамент — чем она ниже, тем больше глубина заложения водопровода.
• Температура воды в источнике водозабора.
• Климатические условия региона — нижний температурный предел в зимнее время и наивысшая температура летом, количество выпадающих осадков.

Рис. 3 Карта промерзания грунта России

На какую глубину закапывать водопроводную трубу в частном доме — как правильно рассчитать

Глубина траншеи под водопровод зависит от климатических условий местности, поэтому основным документом для ее расчета является карта глубин промерзания. Данную информацию можно получить из интернет источников, воспользовавшись приложением к карте России, где более точные данные температуры земли приведены для различных городов с учетом структуры грунта.

При водозаборе из скважин для размещения насосного оборудования часто используют кессонные ямы, в которых прокладка водопроводной трубы в направлении фундамента строения происходит через стенки кессона.

Если глубина прокладки водопровода от промерзания имеет существенную величину, придется углублять кессон на соответствующее расстояние — это приведет к дополнительным финансовым расходам на строительство и неудобствам при пользовании ямой. Выходом из положения является вариант теплоизоляции утеплителем водопровода, позволяющий снизить глубину его закладки.

Чтобы определить, на какую глубину закапывать водопровод в этом случае, необходимо провести расчеты по формулам, учитывающими температуру воды и грунта в зимнее время на заданной глубине. Если с водой при наличии обычного термометра проблем не возникает, по измерение температурных параметров грунта на необходимой глубине довольно проблематично. Поэтому оптимальный вариант — получение информации о допустимой глубине залегания водопровода в зимнее время с данным материалом и толщиной утеплителя у производителя или продавца теплоизолирующей оболочки.

Второй способ — самостоятельный расчет утеплителя с использованием формул по известной стандартной методике (СНиП 2.04.14-88 пункт: Расчет тепловой изоляции) затруднен. Приведенные в ней формулы и методология разработаны только для определения параметров изоляционной оболочки от охлаждения окружающей средой трубопроводов с температурой рабочего тела от +20º до +300º С.

Рис. 4 Монтаж наружного водопровода при водозаборе из колодца — схема

В сети можно обнаружить белорусский Технический кодекс установившейся практики ТКП 45-4.02-129-2009. В пункте 3.10 приведены инженерные формулы расчета толщины теплоизолирующего материала для предотвращения замерзания (твердения) жидкости в течение определенного времени при остановке ее движения или времени до начала замерзания в трубопроводе. Формулы имеют сложный вид и рассчитаны на использование специалистами, к тому же они предназначены для подсчета параметров изоляции трубопроводов, расположенных на поверхности земли или внутри помещений (одним из вводных показателей является скорость ветра).

Более быстрый и эффективный способ определения параметров теплоизоляции — использование онлайн калькуляторов, но и в этом случае сложно подобрать калькулятор, способный проводить данные расчеты.

Радикальный и дорогой способ решить проблему расчетов — использовать тепловой электрический кабель, его теплоотдача рассчитывается в ваттах на метр, нужную длину и мощность для предотвращения замерзания во время покупки товара укажут менеджеры по торговле. Преимуществом кабеля является возможность регулировки его температуры вручную или автоматически, поэтому кристаллизация воды в линии с проложенным нагревательным элементом маловероятна при любых ошибках в расчетах.

Также при расчете глубины могут быть полезны коэффициенты, отражающие зависимость расстояния, на котором земля промерзает, от состава почвы:

• для песчано-гравийных грунтов показатель берется равным 1;
• для супесчаных — 1,25;
• в суглинистых и глинистых грунтах показатель — 1,5;
• в торфяных — около 2.

Рис. 5 Схема подключения и глубина заложения водопровода при подаче воды из скважины

С чего начать работы

Для проведения землеройных работ в первую очередь необходимо определиться с технологией выемки грунта, которая включает в себя ручные и механические способы.

При рытье траншеи под водопровод в основном используют спецтехнику — ручная выемка больших объемов грунта экономически нецелесообразна, она отнимает много сил и времени и стоит в 2 раза дороже, если нанимают рабочих со стороны, а не пытаются откапывать ров своими руками.

Для закладки трубопровода на небольшие глубины до 1 метра применяют бытовые мотоблоки со специальными ленточными (цепными) насадками, траншеекопатели или грунторезы, имеющие небольшие габариты и массу, ширина рва при этом составляет 15 — 20 см. При использовании специальной техники для рытья траншей — бар, осуществляющих извлечение грунта ленточным или цепным механизмом с лопатками, достигают глубину выемки до 2-х метров при ширине канала около 30 см.

Если водопровод заглубляют на расстояние больше 2-х метров, параметры ширины и глубины траншеи возрастают, применяемые для прокапывания на большие глубины мини-экскаваторы формируют ров шириной около 50 см.

Рис. 6 Специальная техника для рытья траншей: мотоблок, траншеекопатель, баровая насадка, мини-экскаватор

Как копать траншею под водопровод

При проведении земляных работ желательно соблюдать следующие основные рекомендации:

• Проводить траншею необходимо по кратчайшему пути между точкой водозабора и входом в дом, если в магистрали присутствуют ответвления, их располагают под прямым углом к главной линии.
• Согласно СНиП ширина канала должна составлять не менее 70 см., на практике достаточно размеров около 50 см.
• Если погружной электронасос не оснащен обратным клапаном, то можно спускать воду из системы обратно в скважину или колодец, при этом угол восходящего уклона возрастает с уменьшением диаметра и составляет около 50 мм. на 1 погонный метр труб стандартного однодюймового сечения.
• Строительными нормами запрещается размещать в одной траншее водопроводную и канализационную магистраль — они должны находиться на расстоянии не менее 1,5 метра друг от друга.

Земляные работы по выемке грунта и монтажу труб проводят в следующем порядке:

• У стенок колодца или кессона, из которых происходит водозабор, выкапывают нужное углубление в земле (шурф) шириной 100х100 см.
• Между колодцем и входом в фундамент протягивают шнур, отмечающий направление траншеи, чтобы он при работах не был поврежден, его привязывают к отрезам арматуры через 3 – 5 метров, которые после подхода техники извлекают из земли. Иногда линию к дому дополнительно выкладывают на земле подручными предметами, которые при рытье убирают.
• При помощи спецтехники выкапывают траншею нужной глубины шириной 20 — 50 см. (зависит от вида выбранных машин), располагая извлеченный грунт на расстоянии не менее 2 — 3 м. от места раскопок во избежание обрушения стенок.
• После прокапывания канала на его дно засыпают слой песка толщиной 5 — 10 см. и затем укладывают трубопровод на песчаную подушку, засыпая обратно извлеченный грунт.

Рис.7 Как укладывают трубы в канавы для водоснабжения с использованием спецтехники

• Для повышения теплоизоляции можно накрыть трубы рубероидом, остатками утеплителя после ремонтных работ или засыпать керамзитом слоем в 20 — 50 см.
• В вырытых шурфах производят подсоединение магистрали к скважинному или колодезному насосу через отверстие, просверленное в стенках колодца перфоратором, аналогичным способом осуществляют подключение к линии дома через отверстие в фундаменте.
• Подсоединение трубопровода в зависимости от материала изготовления производят разными способами — если используют трубы из полиэтилена низкого давления (ПНД), отрезки соединяют разборными компрессионными фитингами или, если позволяет бюджет, электросварными фитингами, концы стальных труб обычно сваривают друг с другом.
• После укладки водопровода и засыпания каналов и выемок землей, траншею утрамбовывают во избежание дальнейшего проседания и накрывают ранее поднятым дерном.

Как правило, в индивидуальный дом прокладывают водопровод из пластиковых труб, чаще используют полиэтилен низкого давления (ПНД трубу), имеющий одно существенное преимущество перед своими синтетическими аналогами: полипропиленом (ПП) поливинилхлоридом (ПВХ) сшитым полиэтиленом (РЕХ), используемым в металлопластиковых трубах.

Рис. 8 Шурфы и траншеи для индивидуального водопровода

Дело в том, что во всех перечисленных видах для соединения требуется использование пайки или прессования, исключение составляет металлопластик, которой можно монтировать на компрессионные разборные фитинги, но его использование для холодного водоснабжения нерационально (материал рассчитан для работы в системах отопления). Использование ПНД в водопроводе позволяет легко, надежно и быстро соединять толстостенные трубы разборными пластиковые фитингами, не подверженными коррозии, при необходимости водопровод легко отсоединяют от напорной трубы электронасоса для извлечения последнего на поверхность.

Так же применение пластика с теплопроводностью 0,3 Вт/м ºС. по сравнению со сталью, имеющей данный показатель в 150 раз больше (47 Вт/м ºС.) позволяет значительно снизить глубину залегания трубопровода для предотвращения промерзания при нулевой температуре земли. Еще одно преимущество ПНД — его пластичность, то есть замерзшая вода разорвет стальную трубу, в то время как полиэтилен растянется.

Если глубина залегания канализационных пластиковых труб большого диаметра не превышает 8 м, то водопроводные трубы малого диаметра можно опускать под землю на существенно большее расстояние, но при бытовом использовании необходимость в подводе водопровода с таким заглублением отпадает.

Дистанция между двумя трубами под землей

Как отмечалось ранее, строительные нормы не допускают размещение в одной или разных траншеях водопроводной и канализационной магистралей, если расстояние между ними менее 1,5 метра, данное правило распространяется на производственные и хозяйственно-бытовые водопроводы.

Также строительные нормативы (пункт 9.6 СНиП 41-02-2003) допускают совместную прокладку водопроводных и тепловых коммуникаций в одной траншее. При параллельной прокладке водопроводной и кабельной электрической линии с напряжением до 35 Кв, допустимое расстояние между ними не менее 1 метра (правила устройства электроустановок ПУЭ-7 п.2.3.88.), если электрокабель пересекает водопровод, расстояние в точке перекрещивания — не менее 0,5 метра.

Рис. 9 Электрический кабель – схема установки

Тонкости подвода воды к дому зимой

Водопровод обычно подключают во время строительства дома, чтобы не испытывать проблем с водой, при индивидуальном водоснабжении водозабор производят из колодцев или скважин погружными (в большинстве случаев) или поверхностными электронасосами. При подводке воды нужно обратить внимание на следующие факторы:

1. Для водопроводной системы лучше использовать ПНД трубы, имеющие высокую прочность и простое соединение компрессионными фитингами. Водопроводная труба ПНД реализуется в бухтах значительной длины, при укладке она не должна иметь стыков на всем пути следования. Фитинговое соединение производится только в двух точках: на оголовке скважины при присоединении к напорной трубе электронасоса и в жилом доме при подключении к домашней водопроводной линии. Таким образом, обеспечивается высокая герметизация линии на всем протяжении, а возможные места утечек на стыках легко доступны в кессоне и дома.
2. Кессонный колодец должен быть ниже залегания водопровода, если это расстояние слишком велико и расходы на глубокий кессон существенны, водопровод придется утеплять и поднимать выше. Чтобы не проводить сложных расчетов утеплителя, лучше поместить внутрь трубопроводного канала электрический кабель.
   Данное решение позволит поддерживать температуру внутри линии выше точки замерзания при минимальных расходах электроэнергии, а опускание кабеля по напорной трубе в скважину на некоторое расстояние предотвратит и ее возможное замерзание. При этом не понадобится утеплять стенки кессона на зиму, оголовок скважины и сам водопровод скорлупой из пенопласта или пеноплекса — данное решение (использование электрокабеля) может быть более эффективным и даже экономически выгодным.

Рис. 10 Уложенные в траншею водопроводные коммуникации

Использование электрокабеля в системе забора воды из колодца при малом расстоянии трубопровода от поверхности земли также намного эффективнее для предотвращения замерзания напорной трубы, чем утепление стен и колодезного отверстия тепловыми изоляторами.

Изоляционные материалы с низкой теплопроводностью в утепленном колодце не предотвращают замерзание воды в напорной трубе при низких температурах (они увеличивают время до кристаллизации). В отличие от теплоизоляторов, нагревающий кабель эффективно справляется задачей обогрева при минимальном электропотреблении — от него требуется только поддержание температуры воды в линии чуть выше 0º С, а не ее кипячение. На строительном рынке широко представлены саморегулирующиеся устройства, автоматические изменяющие энергопотребление и нагрев в зависимости от температуры протекающей жидкости.

Стандартная длина выпускаемых производителем электрических кабелей с регуляторами — до 25 метров, длина одной подключаемой секции доходит до 100 метров.

Чтобы определить, на сколько можно закопать в холодную землю водопроводные трубы при индивидуальном водоснабжении из скважины или колодца, используют карту глубин промерзания грунта в своей местности, к максимальному показателю прибавляют 0,5 метра и получают искомый результат.

Уменьшить расстояние прохождения водопровода от поверхности земли можно, используя теплоизоляторы или нагревательные электрические кабели, последние более эффективны, но имеют слишком высокую стоимость (минимальная цена 1 погонного метра саморегулирующегося нагревательного кабеля составляет 3 у.е.).

Глубина установки опор ЛЭП 👷

Монтаж опор для прокладывания электричества происходит между домом потребителя и подстанцией. Выполняя эту работу самостоятельно необходимо выполнять рекомендации, указанные в ПУЭ и современные строительные нормы. Также важна правильная подготовка ямы для закапывания конструкции.

Нормативы по подготовке ямы для ЛЭП

Опоры ЛЭП, которые используется для подачи электроэнергии за городом могут производиться из:

• железобетона;
• деревянными;
• изредка железными.

Согласно нормативам, чтобы подготовить яму для закапывания такой конструкции, необходимо задействовать машины для бурения, кроме некоторых редких случаев (небольшой объем работ или стесненные условия). В нормативах указан именно этот тип бурения, поскольку он обеспечивает высокую прочность. Но вырыть яму для установки одиночной опоры, которая подводит электросеть к дому, разрешается.

Размеры ямы для строительства опоры

Размер ямы зависит от длины конструкции и типа грунта. Также необходимо придать ей форму, которая упростит процесс установки опоры. Глубина должна быть такой, чтобы исключить опрокидывание, вывертывание почвы, и защитить от негативного воздействия ветра. Средний показатель глубины закапывания составляет 1,5-2 метра.

Для столбов промежуточного типа, что устанавливаются в цилиндрическую яму, применяется бурильная машина. В труднодоступном для работы техники месте, используют лопаты и готовят место вручную. Дистанция между опорами составляет минимум 2,5 метра в месте, к которому трудно попасть. На непроезжей части улицы и дорожки для прогулок его можно увеличить до 3,5 метров.

Выделяют несколько групп плотности. Первая включает супесь, влажный суглинок, песчаный, торфяной грунт и почву растительного слоя. Требования к глубине и размеру ямы будут такими:

• длина до 8,5 метров – глубина не менее 1,8 метров;
• длина 11-12 метров – глубина 2,15 м.
• Грунты второй группы плотности – это влажная глина, суглинок, мелкий и средний гравий. Габариты ямы при этом составляют:
• опора высотой до 8,5 метров – глубина 1,5 м;
• опора в пределах11, 12 метров – глубина 1,8 м.
• Грунты третьей группы включают среднетяжелую глину и суглинок. Нормативы для выкапывания ямы:
• длина опоры составляет 8,5 метров – глубина не менее 1,35 м;
• опора длиной от 11-12 метров – глубина минимум 1,6 м.

Грунты из четвертой группы по показателям плотности, предусматривают выкапывание резервуара 1,1 м для опоры длиной до 9,5 м. Но при выкапывании ямы учитывают расстояние между столбами. С его увеличением возрастает глубина резервуара.

Форма ямы для строительства

Метод создания ямы зависит на ее форму. Если задействуется бурильная техника, она будет цилиндрической. При ручной работе должен получиться ступенчатый профиль.

Яма, в которую будет проводиться установка подкоса для увеличения устойчивости опоры, имеет форму ступенек или длинной траншеи. Это важно, поскольку данная часть сети электропередачи обеспечивает поддержку главной опоре и устанавливается под небольшим углом. В некоторых случаях эти части закапываются и скрепляются ригелем под землей.

Подкос устанавливают на угловой опоре, угол составляет меньше 90°, но больше 20°. На концевой опоре могут дополнительно применяться оттяжки.

Процесс установки опор для абонентского подключения электросети

Состав работ по установке опоры ЛЭП включает транспортировку ее элементов, подготовку места, сборку и монтаж конструкции. При этом важно следить за тем, чтобы не повредить столбы. Они не должны подвергаться ударам. Запрещается разгружать путем сбрасывания и волочить по грунту.

Установка конструкции для ввода электричества в дом, проводится с правильной подготовкой скважины. Она должна быть глубже уровня промерзания грунта. Бурить яму можно вручную ямобуром или использовать БКМ. Сейчас для использования доступен бензобур, который упрощает задачу и помогает сэкономить время. При необходимости на дно высыпают щебень. После столб кладут на ступеньки так, чтобы торец упирался в выкопанную яму.

Канаты крепят на 2/3 опоры и с их помощью начинают поднимать изделие. Необходимо тянуть в соответствии с линией укладки. Чтобы зафиксировать подъем канаты растягивают в сторону. В вертикальном положении столб закрепляется с помощью распор. После можно закапывать яму, тщательно утрамбовывая грунт. Возле столба нужно насыпать почвы, чтобы получился небольшой холм высотой до 200 мм. Теперь опора считается установленной.

Звоните 8 863 268-16-02 и наши менеджеры ответят на все Ваши вопросы.

Глубина заложения водопровода в частном доме: стандарты по СНиП

На чтение 6 мин Просмотров 686 Опубликовано 13.02.2019 Обновлено 12.02.2019

В городской квартире или в загородном коттедже люди привыкли каждый день пользоваться электричеством, водой, канализацией. При этом если электрификация затронула самые отдаленные уголки России, то водопровод зачастую приходится самостоятельно прокладывать в частных домах даже недалеко от столицы. Чтобы не было проблем, надо строить его в соответствии с техническими требованиями.

На какую глубину закапывать водопроводную трубу в частном доме

Строительные нормы и правила прокладки наружных сетей водоснабжения в населённых пунктах определены СНиП 2.04.02-84, действующим с 1986 года. Дополнительные стандарты монтажа полимерных водоводов введены СП 40-102-2000 в августе 2000 года. Кроме того, можно использовать нормы проектирования водоснабжения, приведенные в СНиП II-Г.3-62, утвержденном в 1962 году. Несмотря на солидный возраст нормативного акта он по-прежнему актуален.

Нормативы предусматривают размещение магистралей на глубине не менее 0,5 м от поверхности, с целью защиты трубопроводов от механических повреждений транспортными средствами. Для предотвращения разрыва водопровода при замерзании почвы стандарты закладки по СНиП устанавливают для всех регионов залегание водоводов также на 0,5 м глубже нижней точки промерзания грунта. Карты промерзания разработаны для всех краев и областей России.

Нормативами допускается прокладка водопровода в слое промерзания, если транспортируемой воде обеспечена защита от замерзания непрерывной циркуляцией или греющими электрическими кабелями. При этом кабель прокладывается над трубой.

СНиП рекомендует оптимальное совмещение водоводов с теплоцентралями, а также максимальное сокращение их протяженности.

Стандарты закладки по СНиП базируются на научных расчетах и многолетнем опыте строительства коммуникаций. Использование строительных норм обеспечивает надежность и долговечность водопроводной сети.

5 факторов, влияющих на глубину заложения водопровода

Карта глубины промерзания грунта

При подведении воды в частном доме важно определиться, на какую глубину закапывать трубу водопровода в земле, чтобы избежать её перемерзания зимой и перегрева летом. Правильно рассчитанная глубина залегания водовода снижает затраты на строительство и позволяет избежать проблем при эксплуатации.

Если широкую канализационную трубу при обмерзании можно растопить, спуская через нее горячую воду, то ледяную пробку, образовавшуюся в водоводе, практически невозможно обнаружить и убрать. Придется ждать пока она самостоятельно растает к концу мая, когда глубинные слои почвы наконец прогреются до положительных температур.

Повышение температуры в системе холодного водоснабжения летом, также крайне нежелательно – это приводит к размножению в питьевой воде болезнетворных бактерий — для них оптимально 25-50˚С. Вода становится непригодной для употребления. Уровень пролегания магистрали должен предотвратить перегрев холодных труб и чрезмерное остывание горячих.

При планировании водопровода на участке еще на стадии строительства дома следует учитывать факторы, влияющие на глубину закладки магистралей.

• климатическая зона: средняя глубина промерзания почвы, высота снежного покрова;
• рельеф местности;
• структура грунта, глубина залегания грунтовых вод;
• назначение: постоянный или сезонный;
• материал труб, наличие или отсутствие утепления.

Влияние климатической зоны на глубину закладки труб

Россия располагается в 4-х климатических зонах, плюс особая – зона северных территорий. Температуры, количество осадков и солнечных дней везде разное. Глубина промерзания почвы до 0ºС в регионах России отличается значительно.

• южный – 0, 85 м;
• центральный – 1,6 м;
• северные – 2,75 м.

Для определения глубины пролегания системы водоснабжения в частном доме, необходимо по карте посмотреть среднюю температуру промерзания на участке и, согласно СНиП, добавить еще 0,5 м. Полученное число является оптимальным для данной местности.

Рельеф участка

Почва на участках местности с перепадами рельефа промерзает сильнее, чем на ровной поверхности, поэтому глубина пролегания труб должна быть увеличена.

Чрезмерное заглубление водопровода нежелательно. Создается избыточное давление грунта на трубы, что может стать причиной аварийной ситуации. Кроме того, требует дополнительных расходов на строительство, затрудняет ремонт системы водоснабжения при возникновении протечек.

Тип грунта

Необходимо знать состав грунта на участке прокладываемой магистрали, так как глубина ее заложения может уменьшаться или увеличиваться в зависимости от состава почвы.

Для Российской средней полосы глубина водопроводных линий составит:

• каменный грунт с крупными фракциями: самое значительное промерзание, глубина заложения – 1,9 м;
• гравий: значительное промерзание, глубина заложения – 1,7 м;
• песок: промерзание среднее, глубина заложения – 1,6 м;
• глинистые почвы и суглинки промерзают мало, допускается прокладывание коммуникаций на глубине 1,3 м.

При устройстве водоводов в районах с особыми условиями (например, сейсмоопасные территории, условия вечной мерзлоты, горнорудные выработки или шахты) необходимо руководствоваться строительными нормами, разработанными для данных территорий.

В южных районах допускается минимальное заглубление на 0,5 – 1 м. Это гарантирует защиту магистрали от механических нагрузок.

В северных районах – глубина сетей водоснабжения значительно увеличивается.

Назначение магистрали

Водопровод повышает комфортность проживания в частном доме в любое время года. При необходимости использования только в летний сезон система прокладывается либо по поверхности земли, либо на глубине до 0,5 м. При прокладке используются пластиковые гибкие трубы и шланги, на зиму разбирается, обязательно сливается вода.

Чтобы рассчитать глубину прокладки водопроводных труб в частном доме, надо ознакомиться с нормативными актами, применимыми на данной территории. Постоянный водовод прокладывается с учетом всех факторов, влияющих на уровень заглубления.

Материал труб

Материал труб выбирают с учетом внешних условий

Тип грунта, глубина заложения магистрали, высокие требования по морозоустойчивости, бюджет проекта – параметры, определяющие материал, из которого изготовлены трубы.

• рыхлые песчаные и глинистые почвы позволяют использовать трубы, изготовленные из различных видов пластика;
• каменистый грунт повышенной плотности требует применения стальных труб или прокладывать пластиковые методом прокола (помещая гибкую трубу внутрь прочной металлической).

При прокладывании водопровода на значительной глубине ниже уровня промерзания грунта необходимо подбирать трубы способные выдержать давление почвы. Надо обращать внимание на нагрузку, которую способны выдержать гибкие трубы без снижения качества и сокращения срока эксплуатации. Стальные, чугунные и медные трубы рассчитаны на максимальную нагрузку. Но высокая цена, склонность к коррозии, сложность монтажа и ремонта сокращают область их применения.

Пластиковые трубы можно использовать на глубине 8 м, но срок эксплуатации резко сокращается. Как правило, гибкие трубы из пропилена закладывают на глубину до 3-х метров. Трубы, изготовленные из полиэтилена низкого давления выдерживают до 10 атмосфер и пригодны для использования на любой глубине.

Как обогреть водопровод зимой в частном доме, на даче, в бане | Все о греющем кабеле

Как обогреть водопровод зимой в частном доме, на даче, в бане? Какой греющий кабель для водопровода выбрать — наружный или внутренний? В чем отличие способов прокладки таких кабелей? Ответы на все эти вопросы в нашем небольшом обзоре.

При обустройстве автономной системы водоснабжения загородного дома требуется защитить наружный трубопровод от зимних морозов. Участок трубы от колодца или скважины до точки входа в здание необходимо заглубить в грунт ниже уровня промерзания. Дополнительно следует уложить греющий кабель, чтобы защитить трубопровод от замерзания в сильные морозы.

Саморегулирующийся нагревательный провод – современное решение

Кабель с функцией саморегуляции температуры является наиболее удобным вариантом для прогрева водопровода в частном доме зимой. Не требуется сложной автоматики для управления – провод самостоятельно регулирует мощность нагрева. Цена греющего кабеля доступна для рядового потребителя, а монтаж выполняется быстро и не требует специфичного оборудования. Особые свойства изделия обусловлены применением полупроводниковой матрицы, которая меняет потребление энергии в зависимости от температуры окружающей среды.

Различия способов укладки греющего кабеля

Производители предлагают изделия с различными параметрами, обусловливающими способ монтажа. Например, чтобы можно было укладывать греющий кабель в трубу, необходимо обеспечить повышенную гидроизоляцию проводника и использовать химически инертные вещества для наружной оболочки.

Примером такого изделия служат нагревательные секции Freezstop Inside, поставляемые в виде готовых к монтажу комплектов.

По другой технологии греющий провод монтируется снаружи трубы. В Новосибирске часто данную технологию реализуют с помощью кабеля FroStop Black. Так как нагревательный элемент не контактирует с водой, снижаются требования к герметичности и материалу наружного покрытия, что позволяет снижать цену продукции. Начальная экономия оборачивается немного более высоким расходом энергии при эксплуатации, так как небольшая часть тепла неизбежно теряется.

Разработаны провода, которые можно устанавливать как снаружи, так и внутри трубы. Таким изделием является кабель Frostguard. Универсальность применения позволяет выбрать наиболее удобный способ прокладки греющего элемента, учитывая особенности трубопровода и возможность обслуживания в будущем. Стоимость данного изделия несколько ниже, чем цена провода для монтажа внутри трубы.

Какой кабель выбрать для обогрева водопровода зимой?

Решение данного вопроса лучше поручить профессионалам, но примерное представление можно составить, руководствуясь просто здравым смыслом. Главным образом следует принимать во внимание способ монтажа трубопровода.

Если водопровод от точки забора воды до дома уложен под землей, легче обслуживать и заменять греющий кабель, находящийся внутри трубы. Для извлечения провода достаточно отсоединить питание и вытянуть изделие. Это намного легче, чем откапывать трубопровод и снимать теплоизолирующее покрытие.

На дачах многие конструируют временный водопровод — для бани или летней кухни, например. При этом, на глубину промерзания трубы обычно не закапывают, а оставляют их у поверхности или же прямо на земле. Стоит учитывать, что на водопроводной ветке, проложенной на поверхности земли, удобнее диагностировать и менять провод, установленный снаружи трубы. Потребуется снять теплоизоляцию и доступ к осмотру греющего кабеля будет открыт. Конечно, этот способ требует затрат времени, но снимать теплоизоляцию гораздо проще, это менее трудоемкая операция, чем отключение провода и извлечение его из трубы.

Расчет глубины закладки наружного электрического провода

Вы можете запланировать прокладку электрического провода на открытом воздухе для работы насосов, освещения и других устройств. Какой бы ни была цель, вы можете прокладывать проводку над головой или в траншее под землей. Если вы выберете траншею, вам нужно будет знать, какие типы проводки и кабелепроводов вы можете использовать и на какую глубину их закопать. Ниже вы найдете пять советов по закапыванию электрического провода.

Однако, прежде чем вмешиваться, вам следует проверить местные и муниципальные законы и правила, касающиеся прокладки кабеля, а также у местных коммунальных служб, чтобы они могли отметить, где находятся их подземные коммуникации на вашей территории.Перед началом любых работ вам также следует подать заявление на получение разрешения на строительство и электричество, поскольку оно может потребоваться в вашем муниципалитете.

1. Прямое прокладывание кабеля

UF-кабель (подземный питающий кабель) специально разработан и изготовлен со свойствами, которые делают его идеальным для закапывания. Этот кабель следует закопать на глубину 24 дюйма. Если кабель проложен так глубоко под землей, вероятность его перерезания или повреждения при типичном копании снижается. Однако в некоторых муниципалитетах и ​​штатах / провинциях требуется связаться с местными коммунальными службами, чтобы они могли отметить, где находятся их подземные коммуникации на вашей территории.

Внешний кабель источника на Amazon.

При покупке кабеля UF следует проявлять особую осторожность, чтобы отличить его от обычного кабеля NM (неметаллического или Romex). Обычно на оболочке UF-кабеля напечатана информация, которая идентифицирует его как UF.

2. Использование УФ-кабеля над землей

Хотя УФ-кабель предназначен для прокладки под землей, его можно использовать и над землей. Например, если у вас есть участок кабеля, который частично заглублен и частично находится над землей, и вы предпочитаете не сращивать подземный кабель с отрезком наземного кабеля, вы можете использовать кабель ультрафильтрации для всего кабеля.Однако имейте в виду, что любой УФ-кабель, используемый в надземных применениях, следует прокладывать через кабелепровод, где он может быть поврежден.

3. Электрический провод, заключенный в кабелепровод из ПВХ

Национальный электротехнический кодекс (NEC) устанавливает требуемую глубину заглубления электрического провода в жестком неметаллическом кабелепроводе, таком как ПВХ, на 18 дюймов. Кабель в любом кабелепроводе, включая ПВХ, который проложен на такой глубине, не подвергается опасности быть разорванным или поврежденным при обычном копании. Однако имейте в виду, что ни один кабель или кабелепровод не защищен от рытья строительным оборудованием, таким как траншеекопатели или экскаваторы-погрузчики.

4. Электрический провод в жестком металлическом кабелепроводе

Благодаря долговечности жесткого металлического кабелепровода вы можете прокладывать электрический провод в этом кабелепроводе на меньшей глубине. Согласно NEC, вы можете закопать его на глубину до 6 дюймов.

5. Электрический провод, заключенный в гибкий металлический кабелепровод

Если вы хотите использовать гибкий металлический кабелепровод, убедитесь, что он водонепроницаем.

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Глубин электрического захоронения и процедуры — Jade Learning

Глубина и процедуры электрического захоронения

Автор: Дэйв Варга | 2 марта 2021 г.

Подземные электрические установки могут сэкономить рабочее время, снизить материальные затраты и обеспечить защиту установки. Иногда уйти под землю — это единственный логичный путь для получения обслуживания из одной точки в другую, будь то новое строительство или реконструкция. В целом, существует не так много электрических проектов, которые не потребовали бы в какой-то момент немного покопаться в грязи.Давайте смахнем пыль с Национального электротехнического кодекса (NEC) и рассмотрим некоторые правила, касающиеся глубины залегания и стандартных рабочих процедур.

Перед копанием

Установка может происходить от трансформатора или даже от другой электрической панели. По многим причинам лучше всего идти как можно прямо из точки А в точку Б. Просмотрите область, чтобы определить лучший путь, а затем отметьте его краской из баллончика. Позвоните по номеру 811, прежде чем копать! Вы должны позвонить по крайней мере за два полных дня, прежде чем вы планируете копать, чтобы у местных коммунальных служб было время отметить свое местоположение.Последнее, что вы хотите сделать, это нанести удар по коммунальному предприятию и нести ответственность за причиненный ущерб. Даже домовладелец, устанавливающий электроэнергию в сарай на заднем дворе, должен позвонить перед копанием. Копание вручную на глубине до 12 дюймов может быть разрешено, но сначала позвоните в службу 811, чтобы получить указания. Следите за прогнозом погоды, чтобы спланировать рытье грунта и подземный осмотр на случай хорошей погоды. Кроме того, не забудьте зарезервировать необходимое оборудование для аренды за много дней до раскопок.

Захоронения жилых помещений

Некоторые типичные жилые установки включают в себя кабели различных размеров для ПВХ и проложенных подземных кабелей.Статья 300,

.

Общие требования к методам и материалам проводки покрывают большинство требований Кодекса по установке. В центре внимания этого раздела будет Таблица 300.5 Минимальные требования к покрытию, от 0 до 1000 В, погребение в дюймах . В левой части таблицы есть столбец с надписью «Расположение метода или схемы подключения». Для жилья на одну или две семьи используйте соответствующий столбец, как указано. Используйте верхнюю часть таблицы, чтобы выбрать тип схемы подключения.После того, как вы узнаете путь или местоположение проводки и метод проводки, теперь вы можете использовать диаграмму для определения глубины траншеи. См. Примечание 1 под таблицей. Глубина траншеи — это на самом деле расстояние от верхней поверхности готового сплава до верхней части проводника, кабеля, кабелепровода или другого канала для прямого заглубления.

С этой информацией можно сделать траншею нужной глубины, установить метод проводки и вызвать инспекцию. После прохождения инспекции можно начинать процесс обратной засыпки (см. 300.5 (E)) и установите предупреждающую ленту, если имеете дело с сервисными проводниками (см. 300.5 (D) (3)). Обратите особое внимание на статью 300.5 и убедитесь, что для данного места выбран правильный проводник. Ниже приведены лишь несколько примеров типичных жилых помещений и глубин захоронения.

Тип метода подключения	Расположение	Глубина захоронения
120 В, 20 А, кабель УФ	Жилье, палисадник	12 ″
Защищенная цепь GFCI
220 В, 30 А, прямой подземный кабель	Жилая, задний двор	24 ″
30 В, кабель для ландшафтной ориентации	Жилая, дворовая площадь	6 ″

Захоронения коммерческих установок

Те же основные процедуры и коды, указанные выше, также применимы к коммерческим установкам.При необходимости снова используйте Статью 300 и Таблицу 300.5. Используемые коммерческие методы электромонтажа в основном представляют собой ПВХ и жесткие металлические кабелепроводы. Самая большая разница между жилым участком и коммерческим участком будет заключаться в типах встречающихся мест и глубине захоронения. На коммерческой площадке можно встретить установки под зданиями, под бетонными плитами, под автостоянками и даже взлетно-посадочными полосами. Подземную электрическую сеть под стоянкой необходимо проложить на глубине 24 дюйма, независимо от того, какой тип проводки был использован.Установка из ПВХ под бетонную плиту здания практически не имеет глубины заделки. Если ваше местоположение способа подключения или схемы не указано, используйте верхнюю строку Таблицы 300.5, помеченную «Все местоположения не указаны», или обратитесь за разъяснениями в местный AHJ. Ниже приведены несколько примеров обычных коммерческих установок и глубин захоронения.

Тип метода подключения	Расположение	Глубина захоронения
600 В, 1200 А, ПВХ	Аллея	24 ″
277 В, 30 А, ПВХ	Под зданием	0 ″
480 В, 60 А, жесткий металлический кабелепровод	Зона отдыха на открытом воздухе, плита 4 дюйма	4 ″

Знать код

Как отраслевой профессионал вы должны хорошо знать Национальный электротехнический кодекс (NEC) и основные отраслевые стандарты.Вы сэкономите много времени и денег, если сделаете работу правильно с первого раза. Продолжайте учиться и продолжайте свое образование на сайте www.jadelearning.com

Можно ли проложить проводку на любой глубине?

Пейзажное освещение может творить чудеса в вашем доме. Эти наружные электрические приборы не только добавляют эстетики вашему дому, но и делают его более безопасным, освещая его в ночное время. Чтобы эти ландшафтные светильники, насос, газонокосилка или любые другие электрические устройства работали снаружи, необходима надлежащая наружная электрическая проводка.Каждый раз, когда вы вызываете электрического подрядчика из Атланты для установки наружной проводки, он может поместить провод над головой или закопать его в траншее.

Воздушная проводка не только портит вид вашего дома, но и может оказаться опасной; Таким образом, наиболее популярным вариантом является закапывание проволоки. Прежде чем подрядчики приступят к рытью траншей и закапывать провода, им необходимо принять во внимание Национальный электротехнический кодекс (NEC) и все местные нормы, установленные для выбора правильного провода и правильной глубины, на которой они должны быть похоронен.

Помня о безопасности членов вашей семьи, при прокладке проводки следует учитывать следующие факты:

• Если провод помещен в металлический кабелепровод, вам потребуется глубина около 6 дюймов для закапывая кабель. Труба, в которую помещается проволока, изготавливается из алюминия или стали. Чтобы предотвратить коррозию алюминиевой водопроводной трубы, покрасьте ее раствором на битумной основе.

Провод должен проходить через металлический канал, прежде чем он выйдет из траншеи, чтобы не повредить его из-за влаги, других природных элементов, насекомых и вредителей.

• Если провод помещен в жесткий неметаллический канал, NEC предлагает разместить провода на глубине 12 дюймов. Провода должны быть помещены в жесткий кабелепровод из полиэтилена высокой плотности или поливинилхлорида.

• Если вы используете подземный питающий кабель, который должен быть проложен прямо в земле , поскольку он поставляется с водонепроницаемым кожухом, вам необходимо поместить его в траншею глубиной 18 дюймов, поскольку нет кабелепровода для защиты провод.

Вышеуказанные инструкции были выпущены NEC, но электрические подрядчики Атланты должны также проверить местные процедуры, прежде чем они фактически начнут работу.

Какова минимальная глубина заглубления кабелепровода из ПВХ?

Закопать в земле: выкопать 24 дюйма. На расстоянии 24 дюймов вы можете проложить кабель под землей, используя кабелепровод из ПВХ, на глубину 18 дюймов под землей только там, где подводится провод. Если вы планируете провести линию электропередачи под землей через свой двор, у вас есть четыре варианта.

Щелкните, чтобы увидеть полный ответ

Люди также спрашивают, какова минимальная глубина заглубления для жесткого кабелепровода?

Если метод проводки — жесткий металлический кабелепровод (RMC), тогда для этой колонны требуется только 6 дюймов глубиной заглубления (даже без соответствия столбцу 4), если мы не находимся в таком месте, как подъездная дорога для одной семьи, тогда минимальная глубина заглубления составляет 12 дюймов. Если цепь находится в RMC под той же подъездной дорогой без соблюдения всех условий

Также знайте, какое минимальное покрытие требуется для кабелепровода под зданием? 1. Покрытие определяется как кратчайшее расстояние в дюймах, измеренное между точкой на верхней поверхности любого проложенного под землей проводника, кабеля, кабелепровода или другой дорожки качения и верхней поверхностью готовой марки, бетона или аналогичной крышки . Дорожки качения должны быть покрыты не менее из 2 дюймов бетона, доходящего до скалы.

Итак, на какую глубину следует проложить кабелепровод?

Национальный кодекс Electric (NEC) устанавливает требуемую глубину заглубления провода electric в жестком неметаллическом кабелепроводе , таком как PVC , на расстоянии 18 дюймов.Кабель в любом кабелепроводе , , включая PVC, , который заглублен , на этой глубине — , не подвергается опасности разрыва или повреждения при нормальном копании.

Какова минимальная глубина проводки управления поливом 24 В переменного тока на заднем дворе жилого дома?

Согласно требованиям NEC (Национальный электротехнический кодекс), UF-кабель должен быть помещен в траншею на глубине не менее 24 дюймов. В большинстве сообществ вам придется оставить траншею открытой до тех пор, пока не прибудет инспектор, который утвердит глубину .

Методика прокладки подземного кабеля

Продление электроснабжения отдельного гаража или другой хозяйственной постройки не сильно отличается от добавления цепи внутри дома, за одним важным исключением — проложением подземного кабеля. Если вы достаточно уверены в своих навыках электромонтажа, чтобы чувствовать себя комфортно, добавляя электрическую цепь в помещении, то запуск цепи в отдельно стоящую пристройку — это то, что вы, возможно, сможете сделать самостоятельно.Но имейте в виду, что для установки и подключения одного или нескольких новых автоматических выключателей потребуется работа на главной панели автоматического выключателя. Многие люди предпочитают, чтобы такую ​​работу выполнял профессионал, и на то есть веские причины — работа в главном сервисном центре может привести к очень серьезному или смертельному шоку, если вы не знаете, что делаете.

Однако, даже если у вас есть электрик, который выполнит окончательные подключения к сервисной панели и подключит розетки и осветительные приборы в вашем гараже, вы можете сэкономить много денег на самой трудоемкой части проекта — прокладке подземного кабеля от дом с гаражом или хозяйственной постройкой.

Провод и кабель для подземных линий

Существует множество способов прокладки электропроводки под землей. Используемый вами метод может зависеть от того, что разрешено или рекомендовано вашими местными властями Кодекса, поэтому всегда уточняйте в местном отделении строительной инспекции, что рекомендуется в вашем районе. Однако в целом Национальный электротехнический кодекс допускает три способа прокладки подземных цепей:

• Прокладка кабеля УФ (подземного фидера) непосредственно в землю .Это известно как прямое захоронение , и если вы это сделаете, УФ-кабель должен быть не менее чем на 24 дюйма ниже поверхности земли, чтобы свести к минимуму вероятность прокола кабеля обычной лопатой. Кроме того, вертикальные участки, где кабель спускается в землю со стороны дома и выходит из земли со стороны надворной постройки, должны быть помещены в жесткий кабелепровод. Внизу траншеи к концам вертикального кабелепровода прикрепляется приспособление для уборки, и кабель протягивается через колена и поднимается в канал с обеих сторон.
• Прокладка проволоки по жесткому оцинкованному металлическому каналу . В этом методе кабелепровод может иметь глубину до 6 дюймов, а отдельные проводящие провода внутри должны иметь маркировку «W», указывающую на то, что они водонепроницаемы. Например, провод THWN-2 является стандартным типом для прокладки подземных трубопроводов. Для этого применения используйте толстостенный кабелепровод диаметром не менее 3/4 дюйма. Никогда не используйте тонкостенные трубы EMT для подземных работ.
• Пропуск провода через ПВХ-канал сортамента 40. Здесь канал должен иметь глубину не менее 18 дюймов, и снова отдельные токопроводящие провода внутри канала должны иметь степень водонепроницаемости «W», такую ​​как THWN-2.
• Прокладка кабеля УФ через металлический или ПВХ канал. Хотя обычно это не делается, допускается прокладка кабеля УФ (но НЕ НМ) через металлический или ПВХ канал в подземных условиях. Но может быть трудно выловить кабель через кабелепровод, если диаметр канала не менее 3/4 дюйма. Большинство электриков предпочитают ловить отдельные водонепроницаемые проводники THWN через кабелепровод просто потому, что это проще.

Расширение существующих цепей или добавление новых цепей

Хотя теоретически возможно просто расширить существующую домашнюю цепь, проложив дополнительный кабель к гаражу или другой хозяйственной постройке, большинство требований местного Кодекса потребуют от вас запуска одной или нескольких новых цепей. Вот стандартные рекомендации:

• Для питания потолочных светильников и одной или двух розеток в гараже: установите одну цепь на 15 или 20 ампер на 120 вольт.
• Если вы будете работать в небольшой мастерской с инструментами на 120 вольт, установите две цепи на 20 ампер.
• Если вы будете использовать много инструментов или один или несколько инструментов на 240 вольт, установите дополнительную электрическую панель в вашем гараже.

Расширение существующего контура до пристройки должно выполняться только там, где существующий контур уже обслуживает палубу или наружные розетки, и вы должны убедиться, что новые светильники и розетки в гараже не будут превышать пропускную способность контура. И убедитесь, что местным Кодексом разрешено простое расширение цепи.

Как проложить подземный кабель

В нашем примере мы выбрали прокладку ПВХ-кабелепровода Schedule 40 и пропустим через него УФ-кабель или отдельные провода THWN.Этот процесс аналогичен прямому закапыванию ультрафиолетового кабеля или при использовании жесткого металлического кабелепровода.

1. Проложите путь для прокладки электропроводки по земле от дома до гаража, используя веревку или садовый шланг. Самый короткий и прямой маршрут всегда лучше.
2. Используйте траншейную лопату, чтобы выкопать узкий канал от дома до гаража на рекомендуемой глубине для типа выполняемой вами установки. Если вам нужно рыть длинную траншею, вы можете арендовать траншейную машину для этой работы.
3. Если необходимо пересечь тротуары, выкопайте траншею на необходимую глубину с обеих сторон, затем просверлите боковое отверстие под тротуаром, продев кусок жесткой трубы или кабелепровода в горизонтальном направлении. Затем проложите трубопровод под тротуаром через просверленное отверстие.
4. Уложить кабелепровод в траншею, приваривая стыки отдельных участков клея на основе растворителя ПВХ. На каждом конце прикрепите приспособления для уборки, соединенные с вертикальными отрезками трубопровода, выходящими из траншеи.
5. Протяните рыбную ленту через один конец канала до противоположной стороны. Присоедините конец кабеля УФ (или отдельные провода THWN) к концу ленты с рыбой, затем осторожно протяните кабель обратно через канал. Помощник, протягивающий кабель с одного конца, пока вы натягиваете ленту, значительно упрощает эту работу. Применение смазки для кабеля облегчит его натягивание.
6. Оставьте много лишнего кабеля на каждом конце кабелепровода, чтобы электрик мог продолжить подключение внутри дома и внутри гаража.
7. Перед тем, как засыпать траншею, убедитесь, что ее «сдал» инспектор, если этого требует ваш местный Кодекс. Инспектор проверит, что ваш трубопровод проложен на нужную глубину, затем даст вам добро на засыпку траншеи и продолжит установку контура.

Теперь вы готовы протянуть кабель в дом и в гараж и завершить все подключения. Убедитесь, что все провода находятся внутри кабелепровода, поскольку они проходят через стены дома и гаража внутрь.После разводки розеток и освещения в гараже последним этапом будет подключение автоматических выключателей на главной сервисной панели.

Будьте осторожны при закапывании электрического провода — кабелепровод

Закапывание электрического провода | Вот кусок закороченного электрического кабеля, вытащенный из земли. Во дворе дома возникла электрическая дуга. Он был рассчитан на прямое захоронение и был поврежден морозом в почве. (C) Copyright 2021 Тим Картер

Закапывание электрического провода — это разрешено, но используйте трубопровод

ВОПРОС № 1: Тим, вы можете уладить спор между мной и моей женой? У нас должны быть закопаны электрические кабели для всех видов вещей вокруг нашего дома.Она настаивает на прокладывании кабелей в кабелепроводе, и после онлайн-исследования я говорю, что использование одобренного кодексом кабеля для прямого захоронения достаточно хорошо. Я добавлю, что мы живем в более холодном климате, где земля замерзает всю зиму, если это имеет значение. Брэд П., Берлингтон, VT

Ненавижу ввязываться в эти супружеские ссоры. Чаще всего я склоняюсь на сторону жены, потому что женщины, кажется, применяют более критическое мышление к загадкам. Может, поэтому и живут дольше!

На мой взгляд, жена Брэда права в этом вопросе.Я полагаюсь на личную встречу в моем собственном доме с проложенными под землей электрическими кабелями. Очень важно понимать, что дом, в котором я сейчас живу, построил кто-то другой, а не я.

НАЖМИТЕ или НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ СТАВКИ от местных электриков, которые могут закопать электрические провода.

Почему моя почтовая лампа не работает?

Прошлой весной я обнаружил, что фонарь в конце нашей дороги больше не включается. Я проверил, сработал автоматический выключатель. Я пошел сбросить прерыватель, и он сразу же сработал, указывая на полное короткое замыкание в цепи.Мертвые шорты — это плохо.

Как обнаружить обрыв провода?

Хотя я и не являлся специалистом-электриком, я выполнил множество домашних работ по кодированию и знал, как быстро изолировать участки цепи, чтобы определить место короткого замыкания. Через несколько минут я обнаружил, что короткое замыкание было в отрезке провода, который был закопан между углом гаража и дубом, где находилась наземная распределительная коробка.

Где было короткое замыкание?

Перенесемся вперед, и короткое замыкание произошло на конце единого куска ПВХ-трубопровода, который строитель или его электрик проложили под нашей подъездной дорожкой для асфальта.Больше нигде, только под подъездной дорожкой, водовод не использовался. Проволока вышла из одного конца трубы и сделала крутой поворот. Движение мороза вверх и вниз здесь, в Нью-Гэмпшире, стерло пластиковую изоляцию с кабеля в том месте, где он касался острого края трубы из ПВХ.

Перемещаются ли камни в почве?

Острые камни медленно поднимаются на поверхность под действием мороза. Они могут разрезать незащищенные провода и кабели, даже если они предназначены для непосредственного захоронения. Садовые лопаты, лопаты и роторные фрезы для глубокой резки могут порезать незащищенные кабели.Conduit предотвращает повреждение почти во всех этих авариях.

Весной я поделился своей горестной историей о закороченном электрическом кабеле в информационном бюллетене AsktheBuilder. Один из моих подписчиков, который живет на севере штата Мэн, рассказал, как его электрик защищает подземные электрические кабели.

Может ли трубопровод вызвать проблемы?

Этот старший мастер-электрик обнаружил, что трубопроводы в условиях глубокого холодного климата могут быть проблематичными по целому ряду причин. Много лет назад он экспериментировал, копая траншею шириной 2 фута и засыпая на дно один фут песка.Затем он укладывал проволоку зигзагом на песок, чтобы обеспечить движение. Затем кабель будет покрыт еще одним футом песка. Мой подписчик утверждает, что у электрика никогда не было сбоев при прокладке подземного электрического кабеля таким образом.

Следует ли использовать кабелепровод в теплом климате?

По моему мнению, тем, кто живет в более теплом климате, где нет заморозков почвы, следует всегда прокладывать кабели в кабелепроводах. Утвержденный кодексом трубопровод из ПВХ доступен по цене. Его легко установить, и он поставляется с предварительно изогнутыми фитингами, позволяющими обходить более узкие углы.

Следует ли мне сфотографировать и видео-канал перед тем, как накрыть его?

Если вы решите проложить водовод вокруг дома, всегда фотографируйте его, прежде чем засыпать кабелепровод почвой. Если ваши цифровые фотографии хранятся в Интернете, создайте общедоступный альбом и поместите URL-адрес на лист бумаги, который вы положите в пакет для сэндвичей на молнии рядом с панелью автоматического выключателя. Отметьте на нем: ФОТО ЗАХОРОНЕННОГО НАРУЖНОГО ТРУБОПРОВОДА.

Поверьте, будущий домовладелец, подрядчик или электрик будет вам очень благодарен за эти фотографии, на которых видно, где извиваются провода под вашим газоном, подъездной дорожкой и садами.

Следует ли прокладывать большой глухой трубопровод под тротуаром?

Пока вы работаете, обязательно проложите секции кабелепровода большего размера, не менее 2 дюймов в диаметре, под тротуарами, проездами или другими мощеными поверхностями. Возможно, сейчас вам не нужно прокладывать кабель, но поверьте мне, так приятно знать, что в будущем вы сможете с легкостью пройти под мощеной поверхностью. Отметьте эти места расположения кабелепровода и положите этот рисунок в тот же пакет для сэндвичей рядом с электрической панелью.

Соблюдайте NEC

Еще один ключевой момент — следовать Национальным электротехническим нормам и правилам в отношении всех положений, касающихся кабелепровода и требуемой глубины заглубления.Даже если вы проложите кабели на рекомендуемую глубину, неопытный оператор оборудования может их повредить. На мой взгляд, главное — иметь четкую запись о том, где именно на вашей земле проложены все подземные кабели.

Колонка 1312

Свод правил Калифорнии, раздел 8, раздел 2830. Изолированные проводники.

Эта информация предоставляется бесплатно Департаментом производственных отношений. со своего веб-сайта www.dir.ca.gov. Эти правила предназначены для удобство пользователя, и не дается никаких заверений или гарантий, что информация актуален или точен. См. Полный отказ от ответственности на странице https://www.dir.ca.gov/od_pub/disclaimer.html.

Подраздел 5. Приказы по электробезопасности
Группа 2. Приказы по высоковольтной электробезопасности.
Статья 19. Наружная проводка (Ранее Статья 68)

---

---

(a) Общие.Изолированные кабели должны соответствовать напряжению и условиям эксплуатации. Все кабели, проложенные под землей, должны иметь заземленную металлическую оболочку, экран или оголенный концентрический заземленный провод, либо должны быть проложены в заземленном металлическом кабелепроводе.

(Раздел 24, Часть 3, Раздел 3-710-88 (а).)

(б) Кабель, проложенный в зданиях. При прокладке в зданиях кабели с напряжением выше 35 000 вольт должны быть заключены в бетон толщиной не менее 3 дюймов или аналогичным огнестойким материалом.

(Раздел 24, Часть 3, Раздел 3-710-88 (c).)

(c) Прямые подземные кабели. Кабели, проложенные под землей, или кабели в гибких неметаллических оболочках следует прокладывать на глубине не менее 36 дюймов. Допускается использование меньшей глубины, если кабель армирован как минимум стальной проволокой BWG № 12, плотно намотанной, или двумя слоями стальной ленты толщиной не менее 0,020 дюйма каждый, или если кабель защищен слоем бетона на толщиной не менее 3 дюймов над кабелем.

ИСКЛЮЧЕНИЕ: Допускается меньшая глубина, чем указанная, где кабели поднимаются для заделки и сращивания или где требуется доступ иным образом.

(Раздел 24, Часть 3, Раздел 3-710-88 (c).)

(d) Идентификация. Кабели должны иметь маркировку на всех клеммах цепи, точках секционирования, хранилищах, помещениях и т. Д. Этикетки должны, как минимум, показывать обозначение фазы и цепи, а также ближайшие точки секционирования.

(1) Изменения в маркировке вносятся одновременно с изменением схемы.

(Раздел 24, Часть 3, Раздел 3-710-88 (d).)

(e) Нейтральный провод. Размер и изоляция нейтральных проводов должны соответствовать Разделу 2818.

(Раздел 24, Часть 3, Раздел 3-710-88 (e).)

(f) Экранирование. Все кабели, обычно эксплуатируемые при напряжении выше 5000 вольт, должны иметь изоляционный экран, за исключением того, что экранирование не требуется для последовательных цепей уличного освещения, работающих при напряжении менее 7500 вольт. Металлический экран на концах должен быть надежно заземлен.Если экран является секционным, каждая секция должна быть эффективно заземлена.

(Раздел 24, Часть 3, Раздел 3-310-61.)

(g) Прекращение действия. Концевые заделки кабеля должны соответствовать напряжению и условиям эксплуатации.

(Раздел 24, Часть 3, Раздел 3-710-3 (c).)

ПРИМЕЧАНИЕ: Уполномоченный орган: Раздел 142.3 Трудового кодекса. Ссылка: раздел 142.3 Трудового кодекса; и Раздел 18943 (c), Кодекс здоровья и безопасности.

ИСТОРИЯ

1.Редакционная поправка подана 11-2-83 (регистр 83, №45).

2. Редакционная поправка к подразделу (е) поданной 11-3-83 (Реестр 83, № 45).

3.
