Что такое ТЭН и для чего он используется

ТЭН (трубчатый электронагреватель) — это устройство для преобразования электрической энергии в тепловую. Основное назначение ТЭНов — нагрев различных сред: воды, воздуха, масла и других жидкостей или газов.

ТЭНы широко применяются в бытовой технике и промышленном оборудовании:

Водонагреватели и бойлеры
Электрочайники и кофеварки
Стиральные и посудомоечные машины
Электроплиты и духовые шкафы
Отопительные радиаторы и конвекторы
Сушильные камеры и печи
Промышленные котлы и автоклавы

Конструктивно ТЭН представляет собой металлическую трубку, внутри которой находится нагревательный элемент в виде спирали. При прохождении электрического тока спираль нагревается и передает тепло окружающей среде через металлический корпус.

Основные виды ТЭНов по конструкции

По конструктивному исполнению выделяют два основных типа ТЭНов:

1. Открытые (мокрые) ТЭНы

Особенности открытых ТЭНов:

Нагревательный элемент непосредственно контактирует с нагреваемой средой
Высокий КПД и быстрый нагрев
Подвержены образованию накипи
Меньший срок службы из-за коррозии
Низкая стоимость

2. Закрытые (сухие) ТЭНы

Характеристики закрытых ТЭНов:

Нагревательный элемент изолирован от среды защитной гильзой
Более долговечны и надежны
Меньше подвержены образованию накипи
Более высокая стоимость
Ниже КПД по сравнению с открытыми ТЭНами

Выбор между открытым и закрытым ТЭНом зависит от конкретного применения и требований к надежности и долговечности.

Материалы для изготовления ТЭНов

Для производства ТЭНов используются различные металлы и сплавы:

Нержавеющая сталь — наиболее распространенный материал, обладает высокой коррозионной стойкостью
Медь и медные сплавы — хорошая теплопроводность, но низкая устойчивость к коррозии
Титан — высокая прочность и коррозионная стойкость, используется для агрессивных сред
Инколой — жаропрочный сплав для высокотемпературных применений

Выбор материала зависит от рабочей среды, температуры и других условий эксплуатации ТЭНа.

Классификация ТЭНов по форме и назначению

По форме и конструкции различают следующие виды ТЭНов:

Прямые — классическая цилиндрическая форма
U-образные — для компактного размещения
Кольцевые — для круглых емкостей
Плоские — для равномерного нагрева поверхностей
Патронные — компактные ТЭНы для локального нагрева

По назначению выделяют:

Водяные ТЭНы — для нагрева воды
Воздушные ТЭНы — для нагрева воздуха
Масляные ТЭНы — для нагрева масел
Поверхностные ТЭНы — для нагрева твердых поверхностей

Ключевые характеристики ТЭНов

При выборе ТЭНа необходимо учитывать следующие параметры:

Мощность (Вт) — определяет скорость нагрева
Напряжение питания (В) — 220В или 380В
Рабочая температура (°C) — максимальная температура нагрева
Диаметр и длина — габаритные размеры
Материал оболочки — влияет на стойкость и теплопередачу
Тип крепления — фланец, резьба, штуцер и т.д.

Правильный подбор этих параметров обеспечивает эффективную и надежную работу ТЭНа в конкретных условиях.

Особенности применения ТЭНов в различных устройствах

Рассмотрим специфику использования ТЭНов в некоторых популярных бытовых приборах:

ТЭНы для водонагревателей

В водонагревателях применяются как открытые, так и закрытые ТЭНы. Особенности:

Мощность 1-3 кВт
Рабочая температура до 90°C
Часто имеют фланцевое крепление
Важна защита от накипи

ТЭНы для стиральных машин

Используются преимущественно закрытые ТЭНы:

Мощность 1.5-2.5 кВт
Рабочая температура до 95°C
U-образная или L-образная форма
Устойчивость к вибрациям

ТЭНы для электрочайников

Применяются открытые спиральные ТЭНы:

Мощность 1.5-3 кВт
Быстрый нагрев воды
Дисковая или кольцевая форма
Защита от включения без воды

Для каждого типа устройств ТЭНы имеют свою специфику конструкции и характеристик.

Как правильно выбрать ТЭН

При подборе ТЭНа для замены или нового применения следует учитывать:

Назначение и условия эксплуатации
Требуемую мощность нагрева
Габаритные размеры и способ монтажа

Материал оболочки и тип конструкции
Напряжение питания
Необходимость дополнительной защиты

Важно точно соблюдать параметры при замене вышедшего из строя ТЭНа. Для новых применений рекомендуется консультация со специалистом.

Обслуживание и продление срока службы ТЭНов

Для увеличения срока службы ТЭНов рекомендуется:

Регулярная очистка от накипи и загрязнений
Использование систем умягчения воды
Соблюдение режимов эксплуатации
Своевременная замена изношенных ТЭНов
Применение средств защиты от перегрева

Правильный уход значительно продлевает срок службы нагревательных элементов и повышает эффективность их работы.

Виды электрических ТЭНов для нагревателей :: информационная статья компании Полимернагрев

Использование электронагревателей дома — это гарантия постоянного наличия теплой воды. Главным элементом любого водонагревательного прибора по праву является ТЭН. Именно это устройство обеспечивает нагревание и поддержку определенной температуры в бойлере. Сегодня мы рассмотрим подробно виды трубчатых нагревателей для бойлеров.

Описание и классификация трубчатых электронагревателей

ТЭН внешне представляет собой трубку, которая содержит резистивный нагревательный элемент. Именно по этому элементу и проходит электричество. Корпус нагревателя выполняют из металлов способных хорошо пропускать тепло и электричество. Обычно используется медь, нержавеющие и углеродистые металлы.

Для нагрева жидкости применяют два основных типа ТЭН:

Открытые/мокрые нагреватели. Устанавливаются непосредственно в жидкость и контактируют с ней. В качестве примера вспомним спираль в электрическом чайнике.
Закрытые («сухие») размещаются в специальной защитной колбе, которая препятствует непосредственному контакту нагревательного устройства со средой нагрева.

Выбирая нагреватель важно четко понимать, какой именно тип лучше подойдет к имеющимся эксплуатационным условиям.

«Мокрый» ТЭН

Нагреватель открытого типа имеет непосредственный контакт с водой. Тонкая проволока из нихрома намотана по спиральному типу, является отличным проводником для электрического тока. В первую очередь она передает тепло кварцу, который заполняет пустоты внутри корпуса, а уже затем тепло переходит к корпусу и прогревает окружающую среду. Классифицируют такие ТЭН по следующим техническим принципам:

Форма нагревателя может быть прямой или вогнутой. Определяется типом накопителя в бойлере.
По виду креплений. Существуют нагреватели, крепящиеся на фланце либо гайке. Первые производят методикой литья или штампуют.
Наличие анодного гнезда либо его отсутствие.

В производстве трубчатых нагревателей открытого типа применяют нержавеющую сталь или медные сплавы. Эти материалы менее податливы окислительным процессам. К преимуществам такого ТЭН можно отнести легкость установки и замены. А также рыночную цену. Только из-за беспрерывного нахождения в воде нагреватель быстро покрывается солевыми отложениями и выходит из строя. Плюс, открытый ТЭН потребляет много электричества.

«Сухой» ТЭН

Закрытый ТЭН является изолированным элементом нагрева и располагается в закрытой колбе из керамики. Качество колбы напрямую влияет на прочность всей конструкции нагревателя и срок его службы. Производители нагревателя для защитной оболочки применяют силикат магния или стеатит. Само нагревательное устройство выполнено из нержавеющего металла. Вода нагревается за счет тепловой проводимости защитной колбы. Технология производства обеспечивает безопасную эксплуатацию из-за отсутствия риска коротких замыканий. Помимо всего, сухой ТЭН дольше функционирует по сравнению с мокрым нагревателем и более экономичен в эксплуатации. К недостаткам можно отнести лишь то, что каждый нагреватель данного типа изготавливается для конкретных моделей водонагревателей и не может использоваться для других бойлеров.

Сухой ТЭН керамический

Для бойлеров и водонагревателей можно использовать также сухие керамические ТЭНы в колбе из нержавеющей стали. Керамические нагреватели из стеатита более дорогие, чем металлические трубчатые нагреватели, но они служат намного дольше. Компания Полимернагрев изготавливает сухие ТЭНы керамические с диаметрами 42 и 34 мм. Длина нагревателей, тип подключения, колба и другие параметры изготавливаются под заказ с индивидуальными требованиями. У нас можно заказать изготовление даже одного нагревателя, а при заказе нескольких ТЭНов предоставляется скидка.

Стоимость и сроки изготовления уточняйте у наших менеджеров по телефону или через электронную почту.

Как выбрать?

Длительность работы нагревателя зависит от многих факторов: условия эксплуатации, скачки напряжения и т. д. Открытый ТЭН в среднем работает около 5 лет, а срок работы мокрого нагревателя достигает 10—15 лет. При выборе нагревательного устройства важно учесть режим работы, частоту технических работ, объем нагреваемой жидкости, время нагрева и мн. др. Получить информацию по интересующим вопросам вы всегда можете у специалистов «Полимернагрев» воспользовавшись контактами на сайте. Мы проведем все необходимые расчеты именно для вашего водонагревателя. Также вы можете сравнить несколько типов ТЭН и подобрать для себя самый оптимальный вариант.

Трубчатые нагреватели (ТЭНы) воздушные и водяные

Описание: Нагревательный элемент (ТЭН) к водонагревателю, котлу, бойлеру…

Подходит на мармит EH-6V Foodatlas (Фудатлас)

Жарочный шкаф — ШЖЭ Интерхолод Дизайн г. Казань

Длина 620 мм трубка 8 мм

ТЭН КНЭ-50М-1 № 50М-1 42А13/2,0 J220 U65 Нержавейка Межцентровое…

ТЭН 54А10/1.5 J220 Ф10 ИЮТЕ 681817.105, ВРЕМ 681817.218, июте 681817.106 штуцер…

Мощность 2,5 квт

ТЭН 67А13/2,5 Р220 R=30. G1/2″ст3 № 52А 2,5 кВт/220В, вода, углеродистая сталь…

Запасной ТЭН (трубчатый электронагреватель) 2,5 кВт ИЮТЕ 681817.002 для…

2,0 кВт/220В, штц М14*1, 5 для дистиллятора ДЭ-4 (с июля 2003г.) (0, 36кг.)

ТЭН на котел пищеварочный МХМ КПЭ-160-М изготовленный на АО «Контакт»

Характеристики: Мощность: 3000 Вт Напряжение: 230 В Отопительный контур:…

Напряжение: 220В Мощность: 1,2кВт Диаметр трубки: 13мм Материал трубки ТЭН:…

Шкаф конвекционный электрический «ИНТЕКО» Р 93-01

Для ПЖШ-2

ТЭН 277 A13 2,5 квт для хлебопечки ХПА 16 Напряжение: 220В Мощность:…

Напряжение: 220В Мощность: 3кВт Диаметр трубки ТЭН: 13мм Материал трубки…

Мощность — 3,5 кВт Диаметр трубки — 13 мм Материал — углеродистая. ..

для Котлов ЭВПМ

ТЭН для нагрева воздуха мощность 900 Вт предназначен в качестве встраиваемых…

ТЭН ЭП-2М №15

Комплект состоит из ТЭНов: ТЭН 191/1,65 кВт ТЭН 158/0,85 кВт ОБЩАЯ МОЩНОСТЬ …

на сковороду Гриль-Мастер

Подходит для моделей оборудования LAINOX: AU04, AU05, AU08, AU10, AU20

Подходит для моделей ANIMO: WIKI 80N, WKI 10N, WKI 20N 3KW, WKI 40N, WKI 60,…

ТЭН для водонагревателя НЭ-1А №10а 60А13/2,0 P220 углеродистая…

Характеристики: Размеры: 245 x 170 x 230mm Напряжение: 220 Вольт Мощность:…

Диаметр фланца — d48 мм Резьба под датчик температуры — М5 Длина ТЭНа -…

ТЭН на котел КПЭМ Оцинкованный металл

для водонагревателя типа ВЭТ-30Ф600

Комплект ТЭНов на конфорку Гомельторгмаш. КЭ-0,12. ТЭН 121С10/1,2 Т220…

ТЭН внешний на конфорку КЭ-0,12. Гомельторгмаш. в счете наименование ТЭН…

ТЭН на конфорку производства Гомельторгмаш. Внутренний. Наименование в счете . ..

Для универсальной конфорки внешний

внутрений для универсальной конфорки

Состоит из 2 -х тэнов ТЭН-187-8,5-8.5/1,6 Т 230 + ТЭН-151-8,5-8.5/1,4 …

электроплит ПЭТ-0,17В, ПЭТ-0,34ШВ, ПЭТ-0,51ШВ(В)

1,8 квт. применяется плитах и шкафах Термаль ПЭЖ 4, ПЭ-4ЖШ, ПЭ-6ЖШ

ТЭН 2,0кВт 220В М-обр возд с перемычкой к Муссон Ротор

ТЭН устанавливается в духовые шкафы профессиональных электроплит ПЭ-0,48Ш,…

На духовку и жарочный шкаф ШЖЭ Гомельторгмаш

Масса — 0,83 кг Мощность — 0,8 кВт Напряжение — 220 В Габаритные размеры,…

ТЭН на котел КПЭ Углеродистый металл

Межцентровое 45 мм.

Материал — Нержавеющая сталь

ТЭН на 3,5 кВт на пищеварочный котел КПЭ-160 Водная среда

ТЭН котла КПЭ 160 Нержавейка. Длинна до штуцера 210мм Меж.осевое…

ТЭН котла КПЭ 160 Углерод.сталь Длинна до штуцера 210мм Меж. осевое 117мм

Нержавейка. Среда-вода.

Оцинкованный Межцентровое расстояние: 60 мм Общая длина до штуцера: 300 мм

Углеродистая сталь Диаметр трубки 13 мм Длина от штуцера 300 мм…

Материал «Нержавеющая сталь» Длинна до штуцера 265мм Меж.осевое 117мм

Длина до штуцера 345 мм. Межцентровое 65 мм. Мощность 5…

Длина до штуцера 345 мм. Межцентровое 65 мм. Мощность 5 квт. Нержавейка

Мощность 5 квт. кВт.Пищеварочный котел КПЭ-250-1М. Среда- ВОДА. Меж….

Мощность 5 квт. кВт. Среда- ВОДА. Меж. центровое 120 мм. Длина до штуцера 360…

ТЭН жарочного шкафа Гомель. стар. Межцентровое соединение 61 мм Длина 520 мм

Нержавейка

ТЭН котла КЭ-100Ц Саратов. Межцентровое расстояние: 122 мм Общая длина до…

ТЭН духовки Плит ЭП4ШЦ(Н) ЭП6ШЦ(н) Жарочных шкафов ЖЭШ2Ц(Н), ЖЭШ3Ц(Н), ЖЭШ1Ц(Н)

ТЭН нержавейка, 2,0 кВт. Среда- ВОДА. Электроводонагреватель ЭВФ-6.

ТЭН 2,0 кВт. Среда-ВОДА. Электронагреватель ЭВФ-6.

ТЭН 3,5 кВт. среда-вода. Электронагреватель САОС-400

ТЭН нержавейка 2,5 кВт. Среда — ВОДА. Электронагреватель ЭВФ-9.

ТЭН 2,5 кВт. Среда — ВОДА. Электронагреватель ЭВФ-9.

ТЭН 1,6 кВт. Среда- ВОДА. Нержавейка.Электрокипятильник КНЭ-50.

ТЭН 1 кВт, среда-вода, Электрокипятильник КНЭ-25.

ТЭН нержавейка 3,15 кВт. Среда- ВОДА. Электроводонагреватель САОС-200.

Нержавейка. Среда — вода.

ТЭН 1,6 кВт. Среда-ВОДА. Электрокипятильник КНЭ-50

Электрокипятильник КНЭ-50 Углеродистый металл 1,6 кВт

ТЭН на 4,0 кВт. Электрокипятильник КНЭ-100Б.

ТЭН 1,6 кВт. Среда-вода. Электроводонагреватель.

ТЭН нержавейка, 1 кВт. Электрокипятильник КНЭ-25.

ТЭН на 5 кВт. Среда — вода. Пищеварочный котел КПЭ-250. Углеродистая сталь

ТЭН на 3,5 кВт Промышленные стиральные машины. (черн)

ТЭН 3,5 кВт. среда-вода. Электронагреватель САОС-400

ТЭН 3,5 кВт. среда-вода. Электронагреватель САОС-400.

Блок ТЭН для котлов КПЭ НГ, мощность 7,4 квт, Диаметр резьбы 4,5 см, длина…

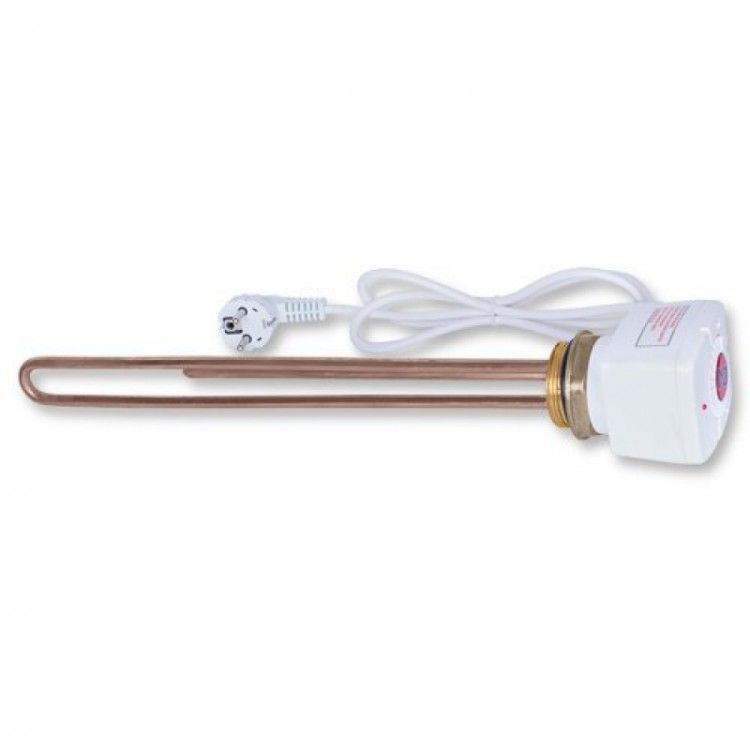

ПОГРУЖАЕМЫЕ НАГРЕВАТЕЛИ С ТЕРМОРЕГУЛЯТОРОМ. Средний срок службы водяных…

ТЭН водяной из нержавеющей стали мощность 3 КВТ. (Турция) Диаметр 190…

Возможна замена на ТЭН 113-6-8,5/3.0 Р230

тэн испарителя на Моноблок низкотемпературный АРИАДА ALS 330Т

Металлические нагревательные элементы — Kanthal®

Информация

Типы элементов

Мы можем изготовить металлические нагревательные элементы по любым спецификациям и в короткие сроки. Примеры типов элементов:

Спиральные элементы (т. е. спиральные элементы и элементы с кромками)
ROB — Элементы меандра
Картриджные элементы (т.е. элементы пучковых стержней и клеточные элементы)
Tubothal ^® нагревательный элемент

Характеристики

Сплавы металлических нагревательных элементов

Сплавы Kanthal ^® и Alkrothal ^® FeCrAl характеризуются высоким удельным сопротивлением и способностью выдерживать высокие поверхностные нагрузки. Их можно использовать при максимальной температуре элемента 1425°C (2600°F).

Сплавы на основе NiCr характеризуются очень хорошими механическими свойствами в горячем состоянии, а также хорошими свойствами окисления и коррозии. Они подходят для температур элементов до 1250°C (2282°F).

Использование FeCrAl-сплавов Kanthal ^® вместо NiCr-сплавов приводит как к снижению веса, так и к увеличению срока службы элементов, что приводит к значительной экономии средств. Сравните вес и стоимость сплавов Kanthal ^® FeCrAl со сплавами NiCr

Марка	Максимальная непрерывная рабочая температура	Удельное сопротивление при 20ºC Ом мм ² м ^-1 / 68ºF Ом/см
FeCrAl сплавы
Кантал ^® АПМ	1425ºC (2600ºF)	1,45/872
Кантал ^® A-1	1400ºC (2550ºF)	1,45/872
Кантал ^® AF	1300ºC (2370ºF)	1,39/836
Кантал ^® D	1300ºC (2370ºF)	1,35/812
Алкротал ^®	1100ºC (2010ºF)	1,25/744
Никель-хромовые сплавы
Никротал ^® 80	1200ºC (2190ºF)	1,09/255
Никротал ^® 70	1250ºC (2280ºF)	1,18/709
Никротал ^® 60	1150ºC (2100ºF)	1. 11/668
Никротал ^® 40	1100ºC (2010ºF)	1,04/626

Перейти к описаниям материалов для сплавов Kanthal ^® и Nikrothal ^® в форме проволоки, ленты (плоской проволоки) и полосы

Загрузки

Сплавы и системы нагрева сопротивления для промышленных печей_B_ENG_LR.pdf (PDF-документ, 1,2 МБ)

Связанные продукты

Другие продукты, которые могут вас заинтересовать

Нагревательные элементы Globar® SiC

Нагревательные элементы из карбида кремния (SiC) для температуры элемента до 1625°C (2927°F).

См. сведения о продукте

Кантал® Супер

Нагревательные элементы из дисилицида молибдена (MoSi ₂ ) для температур элементов до 1850°C (3360°F).

См. сведения о продукте

Нагревательный элемент Tubothal®

Металлические нагревательные элементы картриджного типа, рассчитанные на долгий срок службы и бесперебойную работу. Элементы Tubothal ^® можно использовать внутри всех типов радиационных труб или как отдельные элементы.

См. сведения о продукте

Примеры из практики

Удовлетворение растущей мировой потребности в литий-ионных батареях

Мировое производство литий-ионных аккумуляторов, которое уже быстро росло в последнее десятилетие, должно значительно вырасти в следующем десятилетии. Это скажется на спросе на высококачественный катодный материал.

Повышение производительности в термической промышленности

Grupo T. T.T., расположенная в районе Бильбао в Испании, представляет собой группу компаний, специализирующихся на термообработке и обработке поверхности металлов.

Надежность в установке термообработки

Компания Hughes Christensen признана во всем мире как один из ведущих мировых производителей буровых долот. Завод в Белфасте, Северная Ирландия, специализируется на производстве и разработке шарошечных долот.

Точность температуры на авиационном литейном заводе

Французская компания Snecma Moteurs является частью группы аэрокосмических двигателей и оборудования Snecma, которая специализируется, среди прочего, на производстве двигателей для гражданских и военных самолетов, ракетных двигателей, турбин и авиационного оборудования, такого как шасси, тормозные системы. , реверсивные подруливающие устройства, компоненты двигателей и многое другое.

Минимальное обслуживание плавильных и раздаточных печей

STG, Svensk Компания Tryckgjutning AB, расположенная на юге Швеции, специализируется на литье под давлением изделий из алюминия и цинка для клиентов из автомобильной, электронной, машиностроительной, транспортной и строительной отраслей.

Необслуживаемая система в печном производстве

Науглероживание обычно происходит при 930°C (1700°F), но в этом случае японская компания Dowa Mining Co. увеличила температуру до 1050°C (1920°F) и производительность печи примерно на 30 % с помощью Система Tubothal®. Первая коммерческая высокотемпературная печь непрерывного науглероживания стала реальностью, и она существует.

Отправить сообщение
