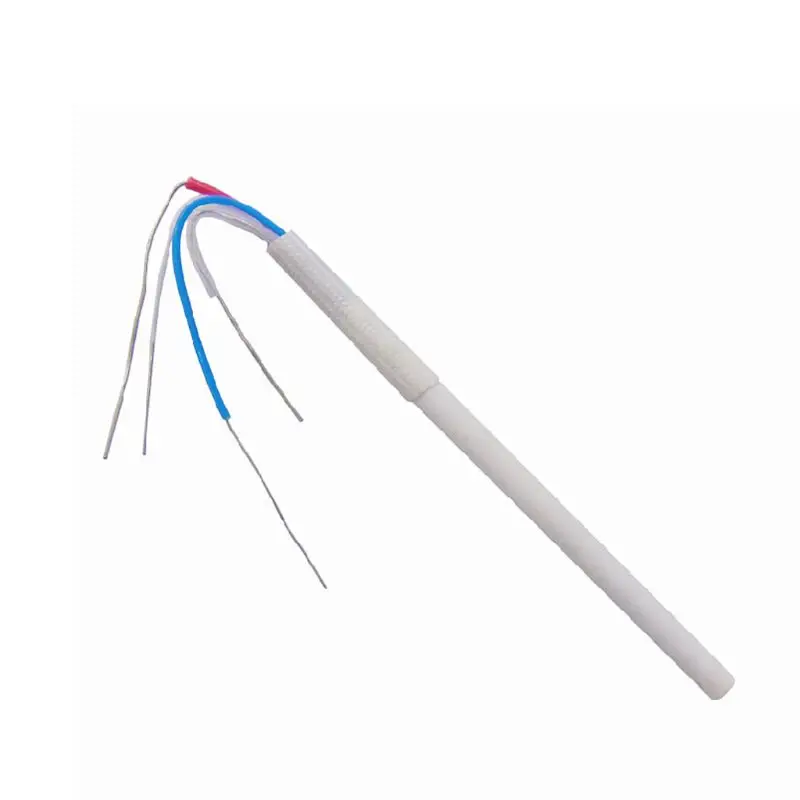

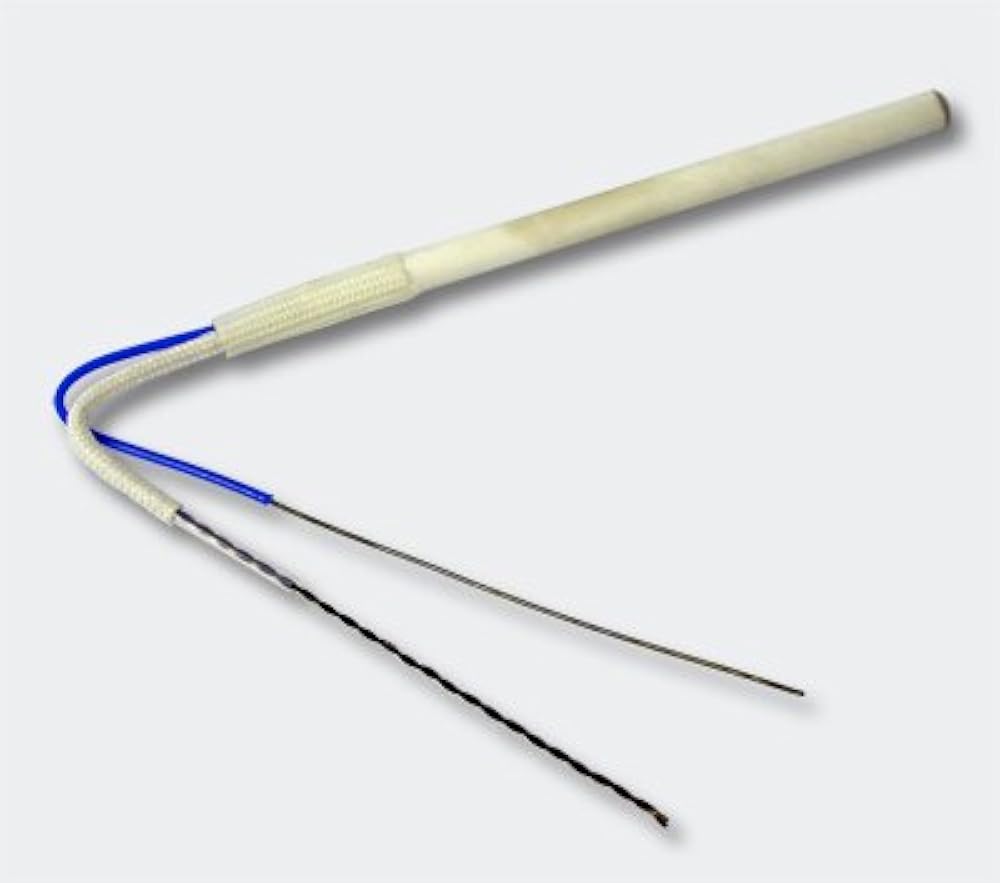

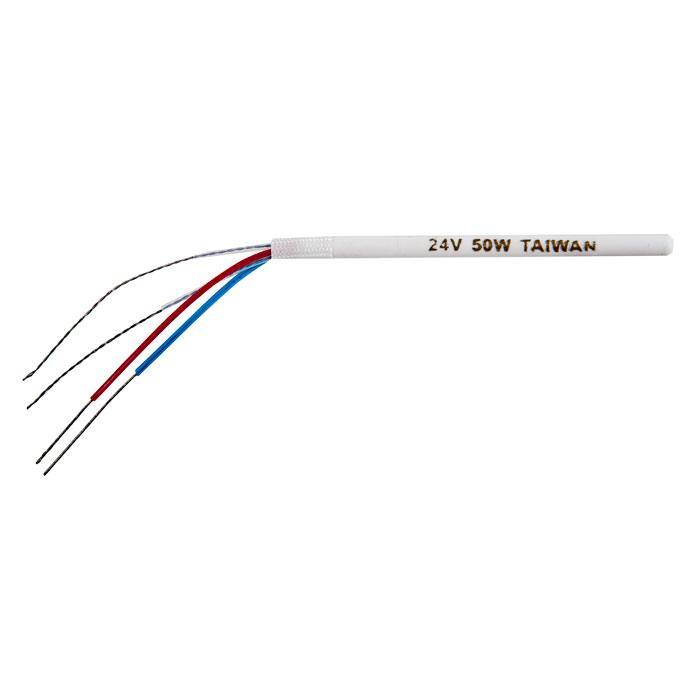

Какое сопротивление у паяльника на 220 вольт. Керамический нагревательный элемент для паяльника своими руками

Напомню, у нас в руках – паяльник с оторванным сетевым шнуром. Задачи на ближайшие полчаса:

А) ознакомиться с внутренним строением героя обзора;
б) по возможности вернуть его к жизни.

Первое, что делаем – снимаем ручку из жаростойкой пластмассы. В руках остается – назовем его так – «кожух», в котором собственно и разместились все внутренности пациента.

Откручиваем единственный болтик – два-три оборота позволяют фиксировать или отпускать стержень, которым собственно и проводится пайка, а полное отделение его от резьбы позволяет извлечь «патрон» для стержня.


С другой стороны «кожуха» отгибаем два усика и аккуратно достаем вначале две тонкие трубки длиной около 4-х см, металлического цвета, а за ними – собственно нагревательный элемент – такого же типажа трубку большего диаметра и длины, в которой разместилась спираль из металла с высоким удельным сопротивлением (скорее всего нихром).


Как видим, контакты нашей спирали остались неповреждёнными – отличная новость. Чтобы убедиться в целостности нагревательного элемента, можно замерить сопротивление между контактами. Для паяльника мощностью 25Вт оно сопротивляет ориентировочно 2кОм +/-100Ом.

Вот всё, из чего состоит любой стандартный паяльник:


Следующий шаг – подключение контактов спирали к сетевому шнуру. Не забываем, что на шнур предварительно нужно «надеть» ручку паяльника и белую термоусадочную трубку, а на каждый провод – маленькие трубки, служащие для изоляции одного контакта от другого


(хотя они и выглядят, как металлические, на самом деле ток не проводят, легко крошатся, облазят. Кроме того, не боятся больших температур).


Можно схалтурить – связать провода кое-как, но в таком случае не исключено, что пациент скоро заболеет снова, так что лучше перестараемся.


Получается? Дальше всё просо – на оголенный провод надеваем наши изоляционные трубочки, подсовываем поближе белую поливинилхлоридную термоусадочную трубку, и помещаем всё это дело в «кожух» нагревательного элемента.


Поскольку держатель стержня и сам стержень изрядно подкоптились за время работы, советую их слегка почистить мелкой наждачной, а «патрон» дополнительно легенько сплюснуть – для достижения лучшего контакта и теплопередачи от одного к другому.


Помещаем патрон со стержнем в «кожух» с другой стороны, и закрепляем винтиком.


На всякий случай снова проверяем сопротивление, на этот раз – между контактами сетевой вилки. Изменяться оно не было должно, поэтому если увеличилось – значит, где-то у Вас плохой контакт. Если же сопротивление близко к нулю – Вы умудрились допустить где-то в этой простой цепи короткое замыкание. Ни первый вариант, ни второй, понятное дело, не годятся для любых реальных испытаний и, тем более, работы. Снова разбираем паяльник, исправляем ошибки, собираем в обратной последовательности.
Теперь всё нормально? Хорошо, тогда можно загнуть усики «кожуха» нагревательного элемента…


…и надеть на него пластмассовую ручку.
На всякий случай ещё проверим сопротивление между контактами сетевой вилки. Теперь паяльник уверенной рукой можно включать в сеть. Особо пугливым можно спрятаться за диваном, а включать паяльник через сетевой удлинитель или вообще рубильник в коридоре:).
Всё _должно_ заработать.
Лично у меня получилось. На всё это дело было затрачено около полчаса времени. На весь день получил заряд энергии народного умельца – можно двигаться к новым вершинам!

Вы приобрели паяльник, но качество его работы не устраивает? Тогда вы найдете в этой статье материал, как ремонтировать паяльник, если вы не хотите его сдавать в мастерскую, а решили справиться своими руками. В представленном видеоуроке речь идет о дешевом китайском устройстве, в котором нужно заменить кое-какие детали.

Продаются дешево необычные паяльники в китайском интернет-магазине.

Посмотрите сначала, что нужно для переделки паяльника:

— паяльник;
— толстая медная проволока;
— отвертка;
— бормашинка;
— провод;
— кусачки;
— изолента;
— вилка;
— флюс;
— олово;
— металлическая губка.

Первое, на что обратим внимание — неэффективное жало паяльника. его заменим на медный провод нужного диаметра. Вынем старое жало и по такому-же размеру (толщина и длина) сделаем его из меди.

Остается только залудить жало и можно паять с доработанным вами нормальным аппаратом для пайки.

Примечания. Ещё одна болезнь китайских паяльников-сильный перегрев при работе. Устраняется включением в разрыв одного из проводов диода с рабочим напряжением не меньше 300 вольт (можно его вмонтировать в сетевую вилку, полярность включения не имеет значения). Для того,чтобы жало паяльника меньше обгорало, его перед работой нужно в холодном состоянии отковать небольшим молоточком, медь при этом уплотняется и не так быстро обгорает.

РАЗБОРКА И ПЕРЕМОТКА ПАЯЛЬНИКА

Если ты, товарищ по увлечению, уже «перерос9raquo; паяльник с регулятором напряжения. но ещё «не дорос» в своих амбициях до профессиональной паяльной станции. то это может быть интересно. Умение изменить напряжение питания у паяльника рассчитанного на 220 В кроме всего прочего позволяет вернуть в строй уже перегоревший. И использовать его в дальнейшем например с импульсным блоком питания от импортного телевизора, который на выходе даёт ровно половину сетевого. Сведение этих двух изделий вместе и даёт в результате промежуточный вариант между паяльником с регулятором и полноценной паяльной станцией. Это под силу любому радиолюбителю. Как это сделать покажу на примере изменения напряжения питания паяльника китайского производства, который не вызывал доверия для использования без доработки.

Разбираем паяльник

Для разборки паяльника было необходимо полностью вывернуть два винта соединяющих защитный кожух с нагревательным элементом и держащих жало, и три самореза крепящих рабочую часть к ручке. С проводов сдвинуть изоляцию и раскрутить соединительные скрутки.

Слюда со спиралью паяльника

Внутри защитного кожуха нагревательный элемент. Им и предстоит заняться. Необходимо произвести изменение в количестве намотанного нихромового провода — изменить сопротивление нагревательного элемента. Сейчас оно составляет 1800 Ом, нужно 400 Ом. Почему именно столько? Работающий в настоящее время с ИБП, паяльник имеет сопротивление 347 Ом, его мощность от 19 до 28 Вт, второй есть желание сделать менее мощным вот и добавил Ом.

Перемотка паяльника

Намотка жала паяльника

В нагреватель вновь вставляется жало, зажимается винтами и в патрон дрели. Если разборку и отмотку излишнего нихрома производить, держа нагревательный элемент в руках, то всё будет гораздо сложнее. Убирается увязочная проволока.

Снимаются освобождённые обёртки стеклоткани и слюды. В слюде со стороны жала есть прорезь, куда вставлен проводник, идущий от нихрома к сетевому проводу — поэтому не разматывается, а снимается с него ослабленная слюдяная обёртка. Слюда материал весьма хрупкий. Отсоединяется примотанный к проводнику конец нихромовой проволоки. Его толщина чуть более 4-х микрон.

Нихром сматывать в обязательном порядке на что-то круглое, идеальный вариант — катушка для ниток. Открутил — подмотал и так до конца. Отсоединять второй конец нихромовой проволоки не нужно.

Сопротивление паяльника провода

Теперь нужно намотать длину в 400 Ом, а в сантиметрах это будет примерно 70 (общая длина нихромовой проволоки 300 см это 1800 Ом, отсюда 400 Ом будет 66,66см). На длине 70 см ставится фиксатор (прищепка) и в висячем положении катушки, слегка направляя пальцами, производится намотка с интервалом, обеспечивающим её окончание у первого проводника. Норма попыток не ограничена, главное не порвать нихром. По окончанию намотки необходим контрольный замер сопротивления.

Как только получилось намотать необходимое количества нихрома, отрезаем проволоку с припуском в 1 — 2 см и приматываем к проводнику. Надеваем слюдяную обмотку, пропуская проводник в имеющуюся в ней прорезь и прижимаем к ней (естественно по верх неё).

Сверху устанавливаем обмотку из стеклоткани и уплотнив прижатием, наматываем увязочную проволоку. Нагревательный элемент рассчитанный на питание напряжением 85 — 106 В собран.

Сборка паяльника

Так как рабочая часть крепилась ранее к ручке невразумительно корявыми и короткими саморезами пришлось их заменить. Для этого в местах крепления на ручке были углублены отверстия под новые саморезы.

Перед тем как произвести соединение сетевого провода с проводниками идущими на нихромовый нагреватель на него был установлен и отрегулирован пластмассовый фиксатор.

Кожух нагревательного элемента заканчивается своего рода радиатором охлаждения, через отверстия в нём и крепится к ручке. Вот для увеличения эффекта охлаждения и был увеличен зазор между ним и ручкой при помощи металлических шайб.

Потребление тока паяльника 190 мА

ИБП с которым будет работать паяльник на выходе под нагрузкой даёт от 85 до 106 В. Токопотребление 190 мА, это на минимуме напряжения. Мощность 16 Вт.

Потребление тока паяльника 240 мА

На максимуме напряжения токопотребление 260 мА. Мощность 26 Вт. Желаемое получено.

В заключении тест на продолжительность нагрева. До 257 градусов за 2 минуты 20 секунд. Прекрасный результат, если принять во внимание, что от сети с напряжением 225 В он он нагревался до 250 градусов за 5 с половиной минут.

Таблица. Зависимость сопротивлении нагревательного элемента от мощности и напряжения паяльника

И вот таблица, которая поможет сориентироваться в необходимом сопротивлении нагревательного элемента в зависимости от желаемой мощности и имеющегося в наличии напряжения питания. Автор — Babay iz Barnaula.

Фетишизмом грешат многие. Предмет обожания у каждого свой. Рискну предположить, что у радиолюбителей это чаще всего паяльник. Вот и у меня был такой, пока не надумал сделать улучшение — в разрыв провода поставил диод и к нему тумблер. Ну, эту рационализацию знают все и уже давно. Удобно, понравилось. Вот только паяльник сгорел. Уже через месяц. Понятно, что совпадение. Отремонтировал — скрепил (обжал) концы в месте перегорания кусочком медной пластинки. А через месяц опять. Вторая пластинка в нагревательном элементе не поместилась. Прошёл год. И вот извлекая с платы импортного телевизора импульсный блок питания, сообразил, как можно дать вторую жизнь верному напарнику — если нет достаточной длины целой нихромовой проволоки (а где её взять диаметром 0,08 мм?) для намотки нагревательного элемента на напряжение 220V, то это можно сделать на меньшее напряжение, например 110V, из имеющихся «обрывков9raquo; (нихрома ведь надо меньше).

Для начала произвёл замеры и расчёты. Замерил сопротивление имеющегося целого куска нихрома — 367 Ом. Выходное напряжение блока питания, взял величину в 110V, разделил на 367 Ом и получил величину необходимого тока — 0,3 А, умножив которую на 110V узнал расчётную возможную мощность паяльника — 33W. Вполне достаточно. Имеющуюся оправку с намотанным поверх диэлектриком (слюдой) поместил в патрон ручной дрели, примотал нихром одним концом к проволочке- проводнику, а второй намотал на импровизированную бобинку, прикрепил для веса прищепки.

Это не идеал, но. тут главное чтобы витки не касались друг друга. Второй конец нихрома ко второй проволочке — проводнику. Поверх нихрома опять диэлектрик, конечно надо слюду, но не было — на фото асбестовый шнур.

Проводники (проволочки) изгибаются в нужном направлении, дальний прижимается к асбесту. Контакт между проводниками — проволочками должен быть ИСКЛЮЧЁН . Поверх опять диэлектрик — слюда.

Затем всё просто: продеваем провод, идущий от вилки через ручку паяльника и кожух, и соединяем его жилы при помощи скрутки с проводниками, контактирующими с нихромом, предварительно надев на последние изоляторы, которые на них и были до разборки. Вставляем всё в кожух.

Кожух в ручку. Жало внутрь оправки нагревательного элемента.

Теперь обязательно «прозвонить9raquo; штыри сетевой вилки относительно кожуха и жала паяльника! КОНТАКТА БЫТЬ НЕ ДОЛЖНО.


«Ходовые9raquo; испытания прошли успешно. То, что включать этот паяльник теперь в розетку с 220 вольтами не стоит, конечно же, понятно всем. А плавная регулировка температуры, при необходимости, собирается по этой схеме. С пожеланием успеха, Babay. Россия, Барнаул.

Тема: что делать если сгорел паяльник, как восстановить его самому.

Порой паяльник, которым паяешь различные схемы, детали, провода вдруг перестает работать, он не нагревается. В большинстве случаев это может быть простой обрыв провода, который питает сам электрический паяльник. Самым уязвимым местом провода является область частого сгибания. У паяльника (и не только у него) это место, где провод входит в сам паяльник. Нужно просто его разобрать и прозвонить провода, идущие от вилки. Если провод не звонится, то просто отрежьте небольшое кусок (длинной около 15 см) со стороны входа в паяльник. Прозвоните опять. Если контакта по прежнему нет, то такой же кусок отрежьте со стороны вилки. Ну, в крайнем случае поставьте просто новый провод.

Но не во всех случаях причиной, по которой электрический паяльник не работает, является обрыв провода, питающего его. Порой сгорает сам нагревательный элемент внутри паяльника. Тут можно пойти двумя путями. Можно попробовать самому перемотать нагревательную спираль. Это довольно несложная задача если у вас есть чем перематывать и если паяльник был рассчитан на напряжение не выше 36 вольт. Для напряжения питания паяльника на 220 вольт перемотка спирали уже намного сложнее будет проходить. Тонкий и длинный провод нужно аккуратно (чтобы витки не имели прямого соприкосновения) намотать на основание нагревателя. Для новичка это сложно и трудоемко.

Можно пойти другим путем. Ремонт сгоревшего паяльника свести к замене всего нагревательного элемента. К примеру, когда проблема сгоревшего паяльника коснулась меня, то я зашел на сайт алиэкспресс, вбил в поиске «нагреватель для паяльника», после чего выбрал наиболее подходящий вариант (по размерам, по нужной мне мощности и напряжению питания). Стоимость этого нагревательного элемента была достаточно мала (если сравнивать с покупкой нового электрического паяльника). Далее сделал заказ, оплатил, доставка заняла около 2 недель.

Установка нового нагревательного элемента на сгоревший паяльник не составила особого труда. Он нормально вошел в основание паяльника. Разве что старое жало было по размеру чуть больше того отверстия, что было на новом нагревателе. Я просто взял кусок медного провода нужной длины и диаметра. Один его конец (тем, что будет паять) сточил под углом. Нагревательный элемент фиксируется одним коротким винтиком, с одной стороны основания паяльника. Само жало фиксируется другим винтиком (немного длиннее первого) с другой стороны основания.

Выходящие провода от нагревательного элемента скрутил с проводами питающего шнура. Предварительно надев на них небольшие куски из полихлорвиниловой трубки, которая обладает термостойкими свойствами. Эти куски трубок выполняют роль электрических изоляторов, что не дают произойти короткому замыканию в месте соединения проводов. Обычная изоляция в виде изоленты, усадочной термотрубки не подойдет, так как она при нагревании паяльника просто разрушится. Можно еще использовать ткань, ленту из стекловолокна. Вот в принципе и вся работа по ремонту сгоревшего паяльника.

P.S. Если говорить о том, что дешевле будет — ремонт или покупка нового паяльника, то ремонт путем замены сгоревшего нагревательного элемента обойдется все же значительно дешевле. Другое дело, сможете ли вы заменить сами его или нет. При покупке обращайте внимание на размеры нового нагревательного элемента, так как даже небольшое несоответствие может привести к дополнительным действиям по подгонке. Помимо этого смотрите чтобы соответствовала мощность и напряжение тем величинам, которые нужны именно вам.

Электрический паяльник, это ручной инструмент, предназначенный для скрепления между собой деталей посредством мягких припоев. путем разогрева припоя до жидкого состояния и заполнения ним зазора между спаиваемыми деталями.

Электрические паяльники выпускаются рассчитанные на напряжение питающей сети 12, 24, 36, 42 и 220 В, и этому есть свои причины. Главной, является безопасность человека, второй – напряжение сети в месте выполнена паяльных работ. В производстве, где все оборудование заземлено и имеется высокая влажность, разрешено использовать паяльники напряжением не более 36 В, при этом корпус паяльника должен быть обязательно заземлен. Бортовая сеть у мотоцикла имеет напряжение постоянного тока 6 В, легкового автомобиля – 12 В, грузового – 24 В. В авиации используют сеть частотой 400 Гц и напряжением 27 В. Есть и конструктивные ограничения, например, паяльник мощностью 12 Вт сложно сделать на питающее напряжение 220 В, так как спираль потребуется мотать из очень тонкого провода и поэтому намотать много слоев, паяльник получится большим, не удобным для мелкой работы. Так как обмотка паяльника намотана из нихромовой проволоки, то питать его можно как переменным, так и постоянным напряжением. Главное чтобы напряжение питания соответствовало напряжению, на которое рассчитан паяльник.

Мощностью электрические паяльники бывают 12, 20, 40, 60, 100 Вт и больше. И это тоже не случайно. Для того, чтобы припой при пайке хорошо растекался по поверхностям спаиваемый деталей, их нужно прогреть до температуры чуть большей, чем температура плавления припоя. При контакте с деталью тепло передается от жала к детали и температура жала падает. Если диаметр жала паяльника не достаточный или мощность нагревательного элемента мала, то отдав тепло, жало не сможет нагреться до заданной температуры, и паять будет невозможно. В лучшем случае получится рыхлая и не прочная пайка. Более мощным паяльником можно паять маленькие детали, но возникает проблема недоступности к месту пайки. Как, например, запаять в печатную плату микросхему с шагом ножек 1,25 мм жалом паяльника размером в 5 мм? Правда есть выход, на такое жало навивают несколько витков медного провода диаметром 1мм и концом уже этого провода паяют. Но громоздкость паяльника делают работу практически не выполнимой. Есть и еще одно ограничение. При большой мощности, паяльник быстро прогреет элемент, а многие радиодетали не допускают нагрева выше 70˚С и по этому, допустимое время их пайки составляет не более 3 секунд. Это диоды, транзисторы, микросхемы.

Устройство паяльника

Паяльник представляет собой стержень из красной меди, который нагревается спиралью из нихрома до температуры плавления припоя. Стержень паяльника делается из меди благодаря высокой ее теплопроводности. Ведь при пайке нужно быстро передать жалу паяльника от нагревательного элемента тепло. Конец стержня имеет клиновидную форму, является рабочей частью паяльника и называется жалом. Стержень вставляется в стальную трубку, обернутую слюдой или стеклотканью. На слюду намотана нихромовая проволока, которая служит нагревательным элементом.

Поверх нихрома намотан слой слюды или асбеста, служащий для снижения потерь тепла и электрической изоляции спирали из нихрома от металлического корпуса паяльника.

Концы нихромовой спирали соединены с медными проводниками электрического шнура с вилкой на конце. Для обеспечения надежности этого соединения концы нихромовой спирали согнуты и сложены вдвое, что снижает нагрев в месте соединения с медным проводом. В дополнение соединение обжато металлической пластинкой, лучше всего обжим делать из алюминиевой пластины, которая имеет высокую теплопроводность и будет эффективнее отводить тепло от места соединения. Для электрической изоляции на место соединения надевают трубки из термостойкого изоляционного материала, стеклоткани или слюды.

Медный стержень и нихромовая спираль закрывается металлическим корпусом, состоящим из двух половинок или сплошной трубки, как на фотографии. Корпус паяльника на трубке фиксируется накидными колечками. На трубку, для защиты руки человека от ожога, насаживается ручка из плохо провидящего тепло материала, дерева или термостойкой пластмассы.

При вставлении вилки паяльника в розетку электрический ток поступает на нихромовый нагревательный элемент, который нагревается и передает тепло медному стержню. Паяльник готов к пайке.

Маломощные транзисторы, диоды, резисторы, конденсаторы, микросхемы и тонкие провода паяют паяльником мощностью 12 Вт. Паяльники 40 и 60 Вт служат для пайки мощных и крупногабаритных радиодеталей, толстых проводов и небольших деталей. Для пайки крупных деталей, например, теплообменников газовой колонки, потребуется уже паяльник мощностью сто и более Вт.

Электрическая схема паяльника

Как видите на чертеже электрическая схема паяльника очень простая, и состоит всего из трех элементов: вилки, гибкого электропровода и нихромовой спирали.

Как видно из схемы, в паяльнике отсутствует возможность регулировки температуры нагрева жала. И даже, если мощность паяльника выбрана правильно, то все равно не факт, что температура жала будет требуемой для пайки, так как длина жала со временем уменьшается за счет постоянной его заправки, припои тоже имеют разные температуры плавления. Поэтому для поддержания оптимальной температуры жала паяльника приходится подключать его через тиристорные регуляторы мощности с ручной регулировкой и автоматическим поддержанием заданной температуры жала паяльника.

Расчет и ремонт нагревательной обмотки паяльника

При ремонте или при самостоятельном изготовлении электрического паяльника или любого другого нагревательного прибора приходится мотать нагревательную обмотку из нихромовой проволоки. Исходными данными для расчета и выбора проволоки является сопротивление обмотки паяльника или нагревательного прибора, которое определяется исходя из его мощности и напряжения питания. Рассчитать, какое должно быть сопротивление обмотки паяльника или нагревательного прибора можно с помощью таблицы.

Зная напряжение питания и измеряв сопротивление любого нагревательного электроприбора, например паяльника, электрочайника. электрического обогревателя или электрического утюга. можно узнать потребляемую этим бытовым электроприбором мощность. Например, сопротивление электрочайника мощностью 1,5 кВт будет равно 32,2 Ом.

Таблица для определения сопротивления нихромовой спирали в зависимости от мощности и питающего напряжения электрических приборов, Ом

Потребляемая мощность
паяльником, Вт

Рассмотрим на примере как пользоваться таблицей. Допустим, требуется перемотать паяльник мощностью 60 Вт рассчитанный на напряжение питания 220 В. По самой левой колонке таблицы выбираете 60 Вт. По верхней горизонтальной строке выбираете 220 В. В результате расчета получается, что сопротивление обмотки паяльника, не зависимо от материала обмотки, должно быть равно 806 Ом.

Если Вам понадобилось сделать из паяльника мощностью 60 Вт, рассчитанного на напряжение 220 В, паяльник, для питания от сети 36 В, то сопротивление новой обмотки должно будет уже равно 22 Ом. Вы можете самостоятельно рассчитать сопротивление обмотки любого электронагревательного прибора с помощью онлайн калькулятора.

Онлайн калькулятор для расчета величины сопротивления по потребляемой мощности

Напряжение питания, В:

После определения требуемой величины сопротивления обмотки паяльника из ниже приведенной таблицы выбирается подходящий, исходя из геометрических размеров обмотки, диаметр нихромовой проволоки. Нихромовая проволока представляет собой хромоникелевый сплав, который выдерживает температуру нагрева до 1000˚С и маркируется Х20Н80. Это означает, что в сплаве содержится 20% хрома и 80% никеля.

Таблица зависимости погонного сопротивления (одного метра) проволоки из нихрома от величины его диаметра

Диаметр нихромового провода, мм

Для намотки спирали паяльника имеющей сопротивление 806 Ом из примера выше, понадобится 5,75 метров нихромовой проволоки диаметром 0,1 мм (нужно поделить 806 на 140), или 25,4 м проволоки диаметром 0,2 мм, и так далее.

При намотке спирали паяльника витки укладываются вплотную друг к другу. При нагревании докрасна поверхность нихромовой проволоки окисляется и образует изолирующую поверхность. Если вся длина проволоки не вмещается на гильзе в один слой, то намотанный слой покрывается слюдой и мотается второй.

Для электрической и тепловой изоляции обмотки нагревательного элемента лучшими материалами является слюда, стекловолоконная ткань и асбест. Асбест обладает интересным свойством, его можно размочить водой и он делается мягким, позволяет придавать ему любую форму, а после высыхания обладает достаточной механической прочностью. При изолировании обмотки паяльника мокрым асбестом надо учесть, что мокрый асбест хорошо проводит эклектический ток и включать паяльник в электросеть можно будет только после полного высыхания асбеста.

В наше время при создании различных трубопроводов все чаще используют полимерные каналы. Они обладают массой преимуществ перед аналогами из металла. Особого внимания заслуживают полимерные трубы. Цена за 1 метр этих конструкций существенно ниже, чем у металлических аналогов. Их отличительной особенностью является удобный монтаж. Такие трубные конструкции спаиваются посредством

В этой статье мы разберем устройство упомянутого прибора, перечислим наиболее популярных производителей техники и расскажем об устранении своими руками наиболее типичной поломки. У вас также будет возможность посмотреть фото и видео по теме данного материала.

Устройство прибора

Большинство паяльных аппаратов обладают приблизительно одинаковой конструкцией. Отличия заключаются лишь в форме и способах установки специальных насадок.

Любой паяльник для полипропиленовых труб состоит из:

  • корпуса и рукоятки;
  • терморегуляторе;
  • нагревательном тэне, помещенном в кожух из металла;
  • сменных насадок, покрытых тефлоном.

По способу функционирования рассматриваемые приборы во много напоминают обычный утюг.

Некоторые специалисты так и называют эти аппараты. Функционирование прибора достаточно простое. Тэн увеличивает температуру плиты, внутри которой он находится. От нее тепло передается на насадки. Именно эти нагревательные элементы способствуют размягчению полимера до нужной консистенции.

Терморегулятор позволяет контролировать процесс нагрева. Эта деталь отвечает за поддержку необходимого температурного режима, не допуская перегрева установленных насадок. Если терморегулятор неисправен, работать прибором будет непросто. Нагревательные элементы могут сильно перегреваться. Это негативно отразится на длительности их эксплуатации. Металлическая часть плиты со временем начнет плавиться. В результате прибор станет непригодным .

Важно выбирать паяльный аппарат, оснащенный качественным терморегулятором. У дешевых моделей данный элемент работает нестабильно. Это приводит к тому, что подогрев полипропиленовых конструкций осуществляется неравномерно. Уровень температуры может быть чрезмерно высоким или, наоборот, низким.

Заметим, что для опытных специалистов такой дефект не является критичным. В то же время новички смогут эффективно выполнить задачу лишь с применением абсолютно исправного паяльника. Связано это с тем, что профессионалы интуитивно работают с прибором, и благодаря своим навыкам смогут свести к минимуму последствия использования нестабильного аппарата.

На основе выше написанного делается простой вывод — лучше применять качественную и надежную технику, чем возиться с плохо функционирующим паяльником. При этом желательно использовать аппаратуру с терморегулятором, позволяющим осуществлять плавную регулировку температурного режима.

Типичная поломка: паяльный аппарат не нагревается

Разберем реальный случай ремонта прибора RSP-2a-Pm от чешской компании Wavin ekoplastik. Проблема заключалась в следующем: аппарат грелся, но не набирал необходимый показатель температуры. При этом во время работы внутри прибора возникал звук искрящихся контактов. Аппарат интенсивно использовался в течение года.

Ремонт устройства был начат с его разборки. Дальше нужно было установить причину неисправности. Сначала была проверена плата управления. Далее, паяльник включили и определили показатель напряжения на выходе упомянутой схемы.

Выполняя проверку, не нужно дожидаться полного разогрева жала. Подобная процедура будет уместна в случае тестирования электроники. В нашем примере нужно было лишь определить причину поломки. После проверки платы необходимо было бы переходить к диагностике тэна.

Рассматриваемый экземпляр паяльного аппарата включался. Четко загорались индикаторы нагрева. Было сделано предположение о том, что проблема кроется в цепях тэна. Для точной идентификации поломки пришлось разобрать защитную решетку нагревательного элемента.

Было принято решение проверить терморегулятор, прикрученный к нагревателю. Основной задачей этого компонента является дополнительная защита. Работа прибора полностью управлялась посредством электроники. Терморегулятор был вмонтирован для того, чтобы избежать неуправляемости тэна в случае повреждения тиристора.

В случае достижения максимально допустимой температуры биметаллические контакты предохранительного устройства разомкнуться, и прекратят работу главного нагревательного компонента. В конкретном случае произошло подгорание упомянутых элементов. В результате размыкание контактов начало происходить при температуре меньше предельной. Это и было главной причиной постоянного недогрева прибора.

Для устранения этой проблемы можно было осуществить ремонт терморегулятора. Но это задача очень сложная и трудоемкая. Замена рассматриваемого элемента была неосуществимой по причине отсутствия запчастей.

В итоге ремонтником было принято решение об удалении из цепи терморегулятора и соединения ее напрямую. Для этого элемент отсоединили от контакта тэна. Затем новая, приобретенная в магазине, клемма была обжата на другом проводе, синего цвета. Для решения этой задачи допускается использования клемм в изоляции.

Старайтесь применять исключительно термоустойчивые кембрики. Они должны выдерживать режим высоких температур.

Обжатие клеммы выполняется специальными клещами. На худой конец можно использовать и плоскогубцы. Главное, чтобы процедура выполнялась качественно и надежно. После ее осуществления кабель в клемме должен быть неподвижным.

После выполнения процедуры отключения терморегулятора нужно было выполнить сборку прибора. В процессе ее осуществления было установлено повреждение фиксатора проводов. Для устранения этой поломки был использован обычный пластиковый хомут. После выполнения фиксации кабелей, лишние части пластика были обрезаны.

Далее была закончена сборка прибора. После этого аппарат был протестирован на исправность. Паяльник снова заработал как часы. Информацию из этой статьи вы сможете использовать при ремонте различных моделей паяльников.

Смотреть видео:

Электрический паяльник — это ручной инструмент для соединения деталей. Такое свойство обусловлено наличием мягких припоев, которые разогревают материал до жидкой консистенции и заполняют все пустоты. Перед покупкой паяльника нужно прочитать инструкцию по его эксплуатации, чтобы понимать, как нужно поступать в случае его поломки. В данной статье подробно описано как правильно произвести ремонт электрического паяльника.

На прилавках строительных магазинов можно встретить разные модели электропаяльников, которые работают от сети — от 12 до 220 Вт. Процесс выбора инструмента должны брать в расчёт безопасность работающих мастеров, напряжение в электросети на месте работ.

Внимание

В помещениях с повышенной влажностью, где обеспечено заземление, допустимо применять паяльники мощностью 36 Ватт, 25 Ватт и ниже. При этом необходимо заземлить корпус инструмента.

Если инструмент изготавливается самостоятельно, то для его правильной реконструкции потребуется тонкий провод. Он будет наматываться на спираль. Необходимая мощность — от 12 до 100 Вт, даже можно больше. Растекание материала по поверхности пластин будет происходить равномерно, если температура плавления превысит температуру в самом паяльнике.

Основные детали

Устройство для пайки производится из медного стержня. Нихромовая спираль нагревает прибор. Важно, чтобы тепло сразу передавалось от нагревательного элемента жалу — так называют стержень с наконечником клиновидной формы. Он вставляется в трубку из стали, которая обматывается стекловидной тканью или слюдой.

На слюду наматывается проволока, которая служит нагревательным элементом. Для снижения потерь тепла нихромовая проволока обматывается асбестом. Концы нихромовой спирали присоединяются к проводникам электрического шнура. Чтобы обеспечить надёжность и сохранение вырабатываемого тепла, спирали сгибают и складывают вдвое в точке соединения с медным проводом. Дополнительно пережимают в точке сцепления.

Перечисленные элементы расположены в металлическом корпусе. Он может быть изготовлен двумя способами: сварен из двух частей или сооружён из двух кусочков металла.

Накладными кольцами выполняют фиксацию корпуса на металлической трубке . После подачи электрического тока он распределяется из нихрома на спираль, а после этого тепло поступает к жалу.

Для паек маломощных диодов специалисты советуют использовать электрический ток мощностью до 12 Вт. Крупногабаритные детали и толстые соединительные провода нужно паять более мощными устройствами. Подойдёт паяльник мощностью от 40 до 60 Вт. Сложные по конструкции и проходимости тепла детали паяют приборами мощностью от 100 Вт.

Электрическая схема

Мощность

Электрическая мощность паяльника – это количество электричества, которую прибор способен взять из сети. Определить величину можно путём произведения напряжения на потребляемый ток. Это число показывает рассеянную на жало тепловую мощность и определяет эксплуатационные возможности прибора.

Чем выше мощность, тем лучше наконечник паяльника будет воздействовать на место стыковки деталей путём их прогревания. Величина рабочей мощности может быть различной в зависимости от производителя и заданных параметров для пайки элементов. Мощности могут измеряться от нескольких единиц до тысяч Ватт.

Выбор мощности зависит от планируемой работы инструмента.

  1. При пайке мелких деталей в пределах дома, огорода или гаража хватит паяльника с небольшой мощностью.
  2. Для габаритных материалов подходят самые мощные инструменты, которые потребляют максимальное количество энергии, чтобы справиться с плавлением и спайкой.

Чтобы поменять заряд электричества на необходимый, достаточно заменить жало на более толстый наконечник.

При выходе из строя нагревательного элемента мощность учитывается при необходимости самостоятельной его перемотки и выбора количества витков.

Напряжение

Важная характеристика при ремонте паяльника в случае его поломки — подаваемое на обмотку напряжение. В зависимости от выпускаемой модели показатель может принимать следующие значения:

  • 220 вольт . Характерен для отечественного производства.
  • 12–42 вольт . Понижаются трансформатором по технике безопасности, но излучают повышенную мощность для пайки сложных деталей в опасных условиях труда.
  • 5 вольт . Изготовление таких паяльников возможно самостоятельно. Это миниатюрные инструменты для выполнения несложных работ дома и на мелком производстве.

Пониженные напряжения важны для работы в опасных условиях. Например, при высокой влажности помещения, большой задымлённости или грязи. Цель понижения напряжения — обеспечение техники безопасности на производстве, предотвращение несчастных случаев от возможного поражения электрическим током.

Возможные причины поломки

Обрыв в проводке

Обрыв электрической сети – самая распространённая причина поломки устройства. Если неисправность идёт в электрическом шнуре, то исправить ситуацию можно самостоятельно. Достаточно заменить шнур или вилку в зависимости от того, в какой части произошёл обрыв в проводке.

Если рвётся нихромовая обмотка, то ремонт выполняется более сложными этапами, но тоже возможно устранить самостоятельно. Для определения обрыва и починки обмотки используют специальное приспособление, называемое мультиметром. Его применение зависит от мощности, которая указывается на корпусе паяльника или в паспорте.

Фиксирующие кольца раздвигаются, снимается защитный корпус обмотки паяльника. Кожух для защиты выполняется в двух видах:

  1. На штырь с обмоткой прицепляется металлическая трубка, которая упирается в ручку и крепится зажимным кольцом в том месте, где расположено жало.
  2. Защитный корпус — это две продольные половинки трубки, края которых заметно уменьшаются в диаметре. Две составные части фиксируются зажимными кольцами.

Чтобы изолировать края обмотки, нужны асбестовые прокладки, термостойкая стеклоткань или слюдяные трубки (пластины).

Перегорание

Область сгибания при работе паяльника — самая уязвимая для перегорания деталей. Там, где провод входит в сам паяльник, и нужно заниматься ремонтом. Разобрав инструмент, нужно прозвонить провода, идущие от вилки, а затем отрезать небольшой кусок (не более 15 см) со стороны входа в паяльник. Если контакта не будет и при этом действии, то кусок отрезают со стороны вилки.

Во многих случаях не удаётся самостоятельно заделать перегоревшую деталь и возобновить контакт. В данном случае нужно заменить провод новым, проделав все выше описанные действия. Если внутри паяльника сгорает сам нагревательный инструмент, то это намного сложнее, но возможно устранить. Ремонтируют одним из способов:

  1. Перематывают нагревательную спираль, если паяльник был рассчитан на мощность не более 36 вольт. Напряжение питания 220 вольт задачу усложняет. На основание нагревателя наматывается тонкий длинный провод. Вилки при этом не должны иметь прямого соприкосновения.
  2. Меняют весь сгоревший нагревательный элемент, который фиксируют одним винтиком, самым коротким по длине. Жало же фиксируется винтом подлинне́е.

Предлагаем посмотреть видео о том, как отремонтировать сгоревший паяльник:

Плохие контакты

Во многих случаях при плохом контакте нужно проверить подачу напряжения в электросети. Если же мощность электрического тока соответствует норме, то причиной плохого контакта может стать следующее:

Пошаговая инструкция, как отремонтировать самостоятельно

Ремонт паяльника начинается с расчёта сопротивления нагревательного элемента или обмотки. Величины напряжения и сопротивления электроприбора позволяют рассчитать его потребляемую мощность. Например, сопротивление в обмотке паяльника, имеющего мощность 60 Вт и питающегося от сети 36 В, должно быть равно или чуть больше 22 Ом.

Для ремонта необходимо подготовить следующие инструменты:

  • пассатижи;
  • острый нож;
  • сопротивление керамическое «ПЭВ-10»;
  • нить асбестовая.

Предварительно подготавливается керамический резистор. Провода электропитания должны подходить к его основанию, чтобы проверять электронную мощность и отдачу тепла.

Под рукой нужно иметь проволоку из нихрома, её диаметр должен соответствовать параметрам обмотки. Витки укладывают вплотную. При накаливании поверхность проволоки из нихрома будет окисляться, создавать изолирующий слой. Намотанный слой, который по правилам не должен помещаться в первый ряд, покрывают слюдой и размещают во втором ряду.

Перед ремонтом паяльника желательно иметь под рукой его схему. Начертить её можно путём прочтения инструкции или по ходу разборки инструмента на составляющие части.

Чтобы успешно починить эл. паяльник своими руками, нужно делать это так, как советуют эксперты:

  1. При перемотке спирали необходимо внимательно следить за тем, чтобы соседние витки располагались на удалении один от другого. Между рядами намотки нужно укладывать слюдяную прокладку.
  2. При пайке деформированных или неисправных деталей нужно избегать механических нагрузок на шнур. Это надолго сохранит электрический нагреватель.
  3. Нельзя оставлять включённой надолго спираль паяльника, чтобы избежать замыкания электропроводки при неисправности входящих в него деталей.
  4. При ремонте нужно использовать регулятор мощности для выбора безопасного режима нагрева жала.
  5. Если не удалось избежать перегрева прибора и безопасного использования жала, то расплавленное место тщательно изолируют. Выполняют изолентой и кембриком, надетым на повреждённое жало.

Своими руками осуществить ремонт паяльника просто. Для этого нужно разобраться в причинах неисправности, правильно рассчитать мощность электросети для работы.

Устройство паяльника позволяет осуществлять скрепление металлических компонентов при помощи использования припоя. Припой представляет собой металл или сплав, который имеет показатель температуры плавления ниже, нежели у металлов, соединяемых между собой при помощи припоя. Для проведения пайки используются сплавы, изготовленные на основе олова, помимо этого в состав сплава входят свинец, медь, никель и некоторые другие металлы. Разогреваемый до температуры плавления сплав заполняет зазоры между заготовками, а после застывания сплав скрепляет спаиваемые детали.

С помощью паяльника можно скреплять металлические детали.

Разновидности оборудования для пайки

Существует несколько различных видов инструмента для осуществления процесса пайки. Наиболее распространенными разновидностями приборов являются следующие:

  • инструменты, оснащенные нихромовым нагревателем;
  • инструмент с керамическим нагревателем;
  • приборы с индукционным нагревателем;
  • инструмент с импульсным нагревателем;
  • газовые инструменты;
  • устройства с аккумуляторным питанием;
  • термовоздушные и инфракрасные паяльные установки.

Паяльник с керамическим нагревателем имеет более быстрый нагрев.

Приборы с нагревателями, изготовленными из нихромовой проволоки, работают при пропускании переменного или постоянного тока. Этот тип паяльников, как правило, не имеет регуляторов нагрева. Исключение составляют небольшое количество моделей оснащаемых датчиками для контроля нагрева. В качестве температурного датчика применяется термопара.

Инструмент с керамическим нагревателем отличается тем, что нагрев осуществляется за счет подачи электропитания на контакты нагревателя, изготовленного из токопроводящей спецкерамики. Такие устройства являются более современными и обладают рядом преимуществ, основные среди которых – скорость нагрева рабочего элемента устройства и длительный срок эксплуатации. Помимо этого приспособления, имеющие керамический нагревательный элемент, оснащаются регуляторами температуры и мощности, которые имеют широкий спектр регулировки

Индукционные приспособления отличаются тем, что для разогрева инструмента применяется катушка индуктора. Наконечник устройства имеет ферромагнитное покрытие, в котором катушка создает магнитное поле с наведенным током. Нагрев наконечника осуществляется за счет действия наведенных в магнитном поле токов. При помощи изменения свойств ферромагнитного покрытия регулируется степень нагревания наконечника прибора.

Импульсные паяльники представляют собой категорию инструмента, разогрев жала которого происходит посредством воздействия на него короткого импульса тока, после нажатия кнопки пуск. Эти приборы отличаются особо быстрым нагревом наконечника инструмента.

Термовоздушные и инфракрасные станции для пайки являются специфическим оборудованием, которое применяется в работе только специалисты.

Устройство и принцип работы паяльника

Наиболее распространенными у населения типами паяльника являются приспособления, имеющие нихромовый или керамический нагреватель.

Эти приспособления работают от электрического тока бытовой сети с напряжением 220 В. Устройства могут иметь различную мощность в зависимости от области применения.

Устройство паяльника, изготовленного различными производителями, может иметь незначительные отличия. Основными элементами конструкции любого электрического приспособления для пайки, работа которого основана на использовании нагревательного элемента, являются:

  • стержень;
  • нагревательный элемент;
  • жало;
  • держатель;
  • электрический шнур для запитки от бытовой электросети.

Стержень, изготовленный из красной меди, нагревается при помощи нагревателя изготовленного из нихромовой проволоки определенного сечения или токопроводящей спецкерамики. Если в устройстве паяльника используется нихромовый нагреватель, то диаметр проволоки, из которой он изготовлен, зависит от мощности прибора. Нагрев стержня осуществляется до температуры плавления припоя. В изготовлении стержня нагревательного элемента применяется медь благодаря ее высокой теплопроводности. Нагревательный элемент передает тепло жалу инструмента.

Стержневой конец паяльника является рабочей частью инструмента, как правило, конец стержня имеет клиновидную форму. По этой причине этот конец стержня получил название жало.

Стержень паяльника закрепляется в металлической трубке. Для обеспечения его изоляции от нагревательного элемента вставляемый конец обматывается в изолирующий материал. Таким материалом, используемым в устройстве паяльника, может быть стеклоткань или слюда. Нихромовая нить наматывается поверх токоизолирующего материала.

Держатель паяльника имеет в своей конструкции канал, по которому проходит сетевой шнур, подающий напряжение на нагревательный инструмент. Держатель паяльника изготавливаться может из дерева или термостойкой пластмассы.

Наиболее распространенные поломки приспособления для пайки

Перед тем как начинать ремонт паяльника определяется вид неисправности прибора.

Наиболее распространенной неисправностью встречающейся при использовании инструмента, оснащенного нихромовым или керамическим нагревательным элементом, является отсутствие нагрева медного стержня прибора. Причин возникновения такой неисправности может быть несколько. Отсутствие нагрева медного стержня может быть обусловлено:

  • выходом из строя электрической вилки прибора;
  • выходом из строя сетевого кабеля, обеспечивающего подачу электроэнергии к устройству;
  • нарушением контакта между сетевым кабелем прибора и его нагревательным элементом;
  • выходом из строя нагревательного элемента, обеспечивающего нагрев медного стержня паяльника.

Для того чтобы починить устройство для пайки потребуется наличие под рукой обычного бытового ампервольметра, который позволит определить вид неисправности, возникшей в устройстве паяльника.

При выявлении поломки вилки сетевого шнура придется произвести ее замену. Чаще всего производители оснащают приборы, предназначенные для проведения пайки, вилками электрическими цельнолитыми пластмассовыми, которые не подлежат ремонту, так как являются неразборными. Для замены такой вилки следует ее обрезать от сетевого шнура и на ее месте установить новую разборную конструкцию.

Для выявления выхода из строя сетевого шнура следует его целостность при помощи ампервольтметра, В случае нарушения целостности токоведущего элемента шнура, такой сетевой шнур подлежит замене.

Если работа прибора связана с нарушением контакта между нагревательным элементом и сетевым шнуром, то следует разобрать паяльник и восстановить его работоспособность путем восстановления электроконтакта между этими конструктивными элементами устройства.

В случае выхода из строя нагревательного элемента прибора, он подлежит замене. Неисправность нагревательного элемента можно выявить двумя способами: при помощи использования ампервольтметра и опытным путем при исключении всех остальных типов поломок устройства.

Выбор типа паяльника для работ по пайке изделий

Выбор типа инструмента зависит полностью от его мощностных и температурных характеристик и определяется условиями эксплуатации инструмента. Помимо этого на выбор типа инструмента оказывают влияние личные пристрастия человека, который планирует работать этим инструментом. Если планируется использование прибора в условиях отсутствия электроэнергии, то следует приобретать автономные модели инструмента. Такими моделями являются приборы, работающие от аккумуляторов или газовые. Термовоздушные и инфракрасные паяльные станции следует приобретать, если планируется выполнение работ по пайке электронных плат.

Приобретение импульсного паяльника обосновано в тех случаях, когда требуется сэкономить время и нет желания ожидать пока обычных паяльник с нагревательным элементом разогреется до рабочей температуры.

Мощность приобретаемого инструмента следует подбирать в зависимости от выполняемых работ. Так, например, для выполнения работы связанной с пайкой компонентов электронных плат лучше всего подойдет инструмент имеющий мощность около 25 Вт. Более мощным инструментом следует пользоваться при проведении более объемных жестяных работ, связанных с процессом пайки.

Пресс-центр компании «Диполь»

Александр Любимцев,
руководитель направления ручного паяльного оборудования
[email protected]

Мощная кооперация и дешевая рабочая сила Юго-Восточной Азии позволяют насыщать рынок профессиональной электроники устройствами недорогими и очень похожими на продукцию уважаемых брендов. Похожими внешне, но отнюдь не техническими возможностями, качественными характеристиками и показателями надежности.

«Совершенствование технологий в электронной промышленности, широкое использование SMD-компонентов и применение автоматизированного монтажа не исключили необходимость применения профессиональных ручных паяльных инструментов и оборудования при мелкосерийном и серийном производстве, на опытных участках, а также при ремонте и обслуживании самого современного электронного оборудования».

Еще в 2003 году этот абзац открывал серию статей о паяльном оборудовании компании Hakko. Сейчас данный текст вы сможете увидеть на множестве сайтов, предлагающих паяльные станции и другое паяльное оборудование. И такие сайты принадлежат, как правило, всевозможным перекупщикам, а также фирмам, порой поставляющим паяльное оборудование сомнительного происхождения.

Борьба за качество производства электронной техники приносит ощутимые плоды, но мир электроники пока не идеален, и сервисным центрам по-прежнему хватает работы. Выноска С ростом сложности ремонтных работ на передний план выходят задачи обеспечения качества ремонта, а также возникает необходимость в применении паяльных станций. Это закономерно, так как ремонтные технологии в своем развитии неотступно следуют за технологиями производства, определяемыми, в свою очередь, эволюцией элементной базы электроники. Нехитрый ремонтный арсенал из паяльника и самодельного оловоотсоса благополучно отошел к начинающим радиолюбителям, в то время как современные мастерские оснащаются профессиональным инструментом для пайки и демонтажа.

Упоминаемая паяльная станция — это комплект устройств, Якорь: #Якорь: #состоящий из паяльника со сменным наконечником (головкой), блока электронной регулировки, подставки под паяльник и очистителя паяльных головок. Технические характеристики паяльной станции прежде всего зависят от конструкции паяльников, в которой главную роль играет нагреватель. Диапазон регулировки температуры, точность ее поддержания, скорость разогрева, мощность, напряжение питания, а также потенциал и сопротивление заземления, вес и габариты — все эти параметры, которые определяются применяемыми паяльными станциями, в полной мере влияют на качество пайки. При использовании паяльных станций на производстве их эргономические показатели — вес, габариты, температура разогрева ручки паяльника — начинают играть значительную роль, так как монтажник пользуется данной станцией практически непрерывно в течение всей рабочей смены, и эти параметры значительно сказываются на утомляемости работника.

Резко возросший спрос на паяльные станции активизировал их производство и предложение, в чем немало преуспели китайские производители. Не особо утруждая себя разработками, они стали выбрасывать на рынок клоны станций от известных разработчиков и производителей в первую очередь японских и, в частности, компании Hakko. Использование станций-клонов — не лучший вариант оснащения рабочих мест, поскольку качество технологических процессов и надежность таких станций в отличие от настоящих профессиональных инструментов находится на низком уровне. Но пиратов от электроники это мало заботит.

«Будьте осторожны, существует множество подделок популярных моделей паяльных станций, не покупайте контрафакт» — таким предупреждением обзавелся официальный сайт японской корпорации Hakko. Паяльные устройства этого производителя подделывают больше всего, что легко объяснимо. Бренд Hakko давно зарекомендовал себя как высококачественный и надежный. Его изделия выполнены на основе передовых разработок в области конструктивных и технологических решений. Но развитая кооперация в изготовлении различных частей паяльного оборудования позволяет легко выпускать контрафактную продукцию таким компаниям, как Solomon, CT, Quick, Aoyue, Sunkko, Baku, ZD, Lukey, Ya Xun (YX), Best, Kada, Best, Aoyue, Gordak, Dadi, Jiada. Все они в той или иной мере занимаются выпуском копий-подделок под станции и инструменты Hakko (при этом Solomon, CT и Quick имеют производство и оригинальных собственных разработок). В некоторых случаях названные компании присваивают таким изделиям свой бренд, оставляя артикул Hakko. А часто не утруждают себя и этим, предлагая данные продукты под маркой Hakko.

Характерно, что подделываются, как правило, станции уже снятые с производства. Большинство выпускаемых подделок, как под своим брендом, так и под брендом Hakko, — это снятые с производства станции Hakko 936 ESD, паяльники к ним и сменные наконечники. Не так давно появились поддельные станции Hakko FX-888, которые тоже уже сняты с производства, а также подделки станций Hakko FX-951.

В 100% случаев в каталогах перечисленных производителей можно найти паяльные станции с паяльником, совместимым с 900-й серией сменных наконечников Hakko. Сменные наконечники, соответственно, тоже подделывают (самые известные подделки — сменные наконечники CT-936). Очень распространены и различные станции с феном (в состав которых также включают названный паяльник).

Примечательно, что много информации на эту тему можно почерпнуть, изучая посты участников интернет-форумов по электронике. Действуя по принципу «материальные затруднения обостряют ум ученого», в большинстве случаев они досконально разбираются практически во всех китайских станциях и предлагают интересные аналитические выкладки, в которых сравнивают конструктивные и технические особенности таких изделий. На подобную эрудированность оказывает влияние и то, что, зачастую не имея возможности приобретать дорогостоящее профессиональное оборудование, люди пытаются подобрать китайские устройства, подходящие им по соотношению «цена-качество».

Чем же конкретно отличаются подделки от качественного оборудования, производимого известными и зарекомендовавшими себя брендами?

Прежде всего, давайте остановимся на деталях рассматриваемого оборудования.

Очевидно, что в паяльных станциях основным устройством, обеспечивающим качество пайки, является сам паяльник. Электроника же, находящаяся в блоке регулировки, в зависимости от установленных нагревателей и сменных наконечников обеспечивает точность поддержания температуры, мощность, диапазон регулировки и другие технические параметры.

В паяльниках станций Hakko (рис. 1) применяются только керамические нагреватели, а в качестве датчика температуры используется терморезистор.

Керамический нагреватель обладает весомыми преимуществами. Он выдает большую мощность при малых размерах, а в сочетании с чуткой и быстрой системой управления позволяет поддерживать заданную температуру даже при сильном теплоотводе с наконечника (например, при попытке пропаять деталь на земляном полигоне). Но керамические нагреватели выпускает лишь небольшое число известных брендов.

Используемые в поддельных станциях якобы керамические нагревательные элементы отличаются от оригинальных Hakko A1321, как небо и земля. В верхней части картинки (рис. 2) вы можете видеть оригинальный (Hakko) керамический пленочный нагревательный элемент с терморезистором. В нижней части — китайские подделки, в которых на керамический стержень с термопарой (термопара тип К — K type thermocouple) накручена нихромовая проволока. В дальнейшем вся эта конструкция закрывается керамической трубкой. Такие нагреватели стоят практически во всех китайских паяльных станциях (за исключением некоторых дорогих моделей). Причем подключить японский керамический нагревательный элемент вместо нихромового китайского без доработки станции не получится, так как он сразу же начнет перегреваться и может выйти из строя.

По каким признакам можно отличить подделку от оригинала?

Начнем с внешнего вида. На торце китайского нихромового нагревателя заметны следы использовавшегося при его производстве белого цемента. Кроме того, торец (часть, которая вставляется в наконечник) нихромового нагревателя скруглен. Внутри проходят четыре канала, в двух из них — намотка из нихрома, а в двух других — проводки термопары. Сам спай находится под этой замазкой. На просвет такой нихромовый нагреватель почти не просвечивается (рис. 3).

У оригинального керамического нагревателя на просвет видны собственно пленочный нагреватель и терморезистор (в виде петляющих змейками дорожек). Торец у него плоский, керамика гладкая и, что самое важное, на торце есть хорошо заметная ступенька (рис. 4). Это техническая особенность процесса изготовления керамического нагревателя, при котором керамический стержень оборачивают слоем той же керамики с впечатанными в него проводниками нагревателя и термодатчика, после чего все обжигают в печи при очень высокой температуре. Именно этот обернутый слой и выделяется ступенькой на торце. На сломе нагревателя хорошо видны проводники (рис. 5).

Еще один признак подделки — сопротивление нагревателя и термодатчика. Оригинальный нагреватель Hakko состоит из двух находящихся в толще керамического стержня дорожек/пленок (при очень ярком источнике света их можно разглядеть на просвет). Одна дорожка, от которой идут два контакта — это собственно нагревающий элемент. Его сопротивление при комнатной температуре составляет около 2,5–3,5 Ом. Вторая дорожка — терморезистор, используемый для определения температуры. Его сопротивление — примерно 43–58 Ом. У поддельных нагревателей при комнатной температуре нихромовый нагреватель имеет сопротивление около 10–17 Ом, а термопара — приблизительно 2–3 Ом. Китайские нагреватели несколько тоньше, чем нагреватели Hakko, а потому жала (и оригинальные, и поддельные) при креплении на китайском нагревателе имеют определенный люфт. Теплопередача при этом значительно ухудшается.

Разумеется, сигнализирует о неоригинальности инструмента его главный конкурентный козырь — цена. Розничная цена японского нагревательного элемента (на примере Hakko ) не может быть ниже $10–15, но это примерно втрое дороже контрафактного аналога. Очевидно, что паяльники и станции с регулятором, стоимость которых чрезвычайно низка, в 90% случаев имеют обычный нихромовый нагреватель. Тезис «скупой платит дважды» убедительно подтверждают отзывы пользователей:

  • «Нихром при работе 8 ч 5 дней в неделю перегорает в среднем за полгода. Керамика же проработает годами. Я вообще ни разу не слышал, чтобы она перегорала».
  • «Минус нихрома: каждые полгода приходится менять сам нагревательный элемент паяльника. Это я про китайский люкей».
Отличить контрафакт можно и по наконечнику. Собственно наконечник — главный элемент станции, и к его выбору надо подходить особенно внимательно.
Вначале хотелось бы отметить: фирменные жала имеют лазерную гравировку на корпусе (рис. 6). В подделках на маркировке экономят или попросту не придают ей значения.

Наконечник требует к себе бережного отношения. При повреждении защитного слоя медь внутри быстро выгорает, и наконечник приходит в негодность. Правда, для таких наконечников, как Hakko 900-M-T, опасность минимальна — при адаптации наконечников к бессвинцовым припоям толщина защитного слоя была значительно увеличена.

Самые распространенные типы наконечников, предлагаемых на контрафактном рынке, — Hakko-клоны. Они очень дешевы (дешевле в несколько раз) и поэтому очень ненадежны, быстро выгорают и приходят в негодность.

Оригинальные наконечники Hakko — гарантированно качественные, у них нет проблем со смачиванием, зато есть очень мощный защитный слой, который проживет долгие годы без истирания.

Для станций с паяльником наподобие Hakko (один из самых распространенных паяльников, применяемых в 90% китайских паяльных станций) пытаются использовать наконечники-аналоги 900-М-Т. Их предлагают комплектами в самых разнообразных сочетаниях. Это принципиальное отличие, так как Hakko не создает и не предлагает подобные комплекты.

Еще раз напомню, что применение наконечников-клонов часто не позволяет вплотную устанавливать наконечники на нагреватель. Это приводит к стремительному выходу из строя нагревателей, поскольку их незакрытая часть создает большую разницу температур, которая быстро деформирует нагреватель. Если же наконечник опирается на конец нагревателя, а не на опорный ниппель, то при затягивании гайки нагреватель раскалывается.

В завершение хотелось бы привести еще несколько отзывов пользователей, имеющих практический опыт общения и с оригинальной, и с поддельной продукцией:

  • «Держал в руках настоящие Hakko (внешне от Китая не отличишь, а разница в цене примерно в 5–6 раз). Разница видна примерно через полгода эксплуатации. Китайское приходится менять, а настоящее еще паяет и паяет (у меня больше двух лет отработали). Условия эксплуатации — сервисный центр, то есть нагрузка несравнима с любительскими пайками. Паяльник зачастую включается утром и выключается только вечером. И так каждый день».
  • «Хакковская микроволна прослужила у меня почти три года (и это не дома, а в режиме СЦ, когда паяльником пользуются каждый день и не по разу)».
  • «У меня стоит оригинальная FX-951 и китайская. Китайскую брал специально для сравнения. Первое: китайская две недели выдавала такой запах, что лицо чесалось и не проходила тошнота. Второе: очень плохой и негибкий пластик. Как результат — паяльник не собрался, треснули клипсы. Смотал половинки паяльника изолентой. Третье: отсутствие датчика того, что паяльник в подставке. Как следствие, паяльник не «засыпает». Управление точно такое же, как и у оригинала. Внутренности собраны погано».
  • «Купил Hakko FX-888 на ebay. Сборка станции кривая: провода перекручены, на платах не смытые остатки флюса. Была одна проблема с паяльником: жало не полностью зажималось, оставался небольшой зазор около 0,5 мм, и из-за этого болталось и вращалось. Еще одно отличие в том, что насадка на ручку паяльника B3471 была натянута поверх пластиковой гайки ниппеля. Мое мнение, что это не подделка, а паяльная станция, собранная китайцами из оригинальных запчастей, возможно, украденными на производстве».
Какие выводы можно сделать из вышесказанного?

Индивидуальных пользователей мы предупредили, но, скорее всего, они продолжат покупать подделки и доводить их до необходимого качества. Наши умельцы никогда не опускали руки перед трудностями и всегда старались экономить.

Гораздо больше проблем от знакомства с подделками может возникнуть у производств. Выноска При непрерывном использовании контрафакта неизбежно возникнет потребность в частых закупках основных компонентов — нагревателей и наконечников. Поскольку закупками занимаются снабженцы, а не технические специалисты, велика вероятность, что под одним и тем же наименованием будут закупаться совершенно другие компоненты, которые не стыкуются между собой и с блоком. Это в свою очередь приведет к выходу из строя блоков регулировки и закупке новых устройств. Как следствие, сбой непрерывности производственного процесса и значительные экономические потери.

Очевидно, что использование профессионального паяльного оборудования от производителей авторитетных брендов гарантирует надежность и качество в работе, обеспечивает быстрое и качественное обслуживание и поставку всех необходимых сменных и расходных компонентов.

Какой нагревательный элемент для паяльника выбрать?


Качественный паяльник на вес золота. Сегодня купить паяльник по доступной цене совсем не сложно. Для любого хозяина паяльник – это важный и незаменимый инструмент. Этот прибор нужен для эффективной пайки или лужения деталей, которые могут быть изготовлены из разных видов материала.

Основная часть устройства – это жало, оно нагревается благодаря огню или посредством электричества. Прибор незаменим в быту. С его помощью можно без особых проблем соединить между собой разные элементы. Вот только выбрать качественное изделие не так и легко, как может показатель на первый взгляд. На сегодняшний день ассортимент продукции настолько широк, что купить изделие не составит никакого труда. Каждый год на рынке появляются новые модели, которые отличаются усовершенствованными характеристиками. Вся продукция данного типа отличается современным дизайном, техническими характеристиками и ценовой категорией.

Этот инструмент является самым простым и универсальным, когда нужно качественно отремонтировать сотовый телефон любой марки. Дело в том, что с его помощью удобно производить монтаж электронных компонентов, а также проводников на печатную основу с использованием свинцово-оловянного припоя и флюса. Конструкционно все паяльные аппараты можно разделить на стержневые и импульсные.

  • Первый вариант более дешевый, также прост в эксплуатации, но при этом нагревается длительный период времени. К тому же в таком устройстве отсутствует терморегуляция.
  • Второй вариант оснащен удобной и прочной ручкой. Нагрев происходит за несколько секунд. Вся это возможно благодаря тонкому жалу.

Нагревательные элементы для паяльника

Нагревательный элемент для паяльника – это специальное изделие, с помощью которого происходит нагревание жала паяльного оборудования. Сегодня существует огромное количество разнообразных нагревательных моделей для паяльников. Чаще всего они различаются по типу нагревателя (нихромовые, газовые, индукционные). Наиболее совершенным является керамический нагревательный элемент. Если по какой-то причине жала паяльника выйдет из строя, то это приведет к покупке нового модуля или полноценного паяльного оборудования.

Качественные элементы для паяльников представляют собой обычный стержень, который нагревается при подведении напряжения к его концам. Такой элемент отличается максимальной долговечностью. К примеру, керамическое жало сможет прослужить вам несколько лет. Нагревательный элемент набирает температуру за короткий промежуток времени – примерно, 30 секунд. Старайтесь выбирать паяльный элемент исходя из собственных предпочтений и финансовых возможностей.

Преимущества нагревательного элемента

  • Качественно-выбранное жало для паяльника имеет способность нагреваться за короткий промежуток времени.
  • Работать с элементом можно на протяжении длительного периода времени. Также срок эксплуатации полностью зависит от правильного использования изделий.
  • Существует огромный диапазон для регулирования температурных показателей.

С помощью нагревательного элемента удобно паять USB-порты, микросхемы. Перед покупкой качественного прибора для паяния лучше всего поискать подробную информацию на специализированных интернет ресурсах, узнать отзывы клиентов и другую полезную информацию.

Замена жала паяльника

Если вам требуется сменить нагревательный механизм для паяльного аппарата, тогда нужно отключить от электрической сети устройство. После чего нужно дать определенное количество времени, чтобы жало остыло. Далее нужно полностью разобрать корпус прибора и заменить испорченную деталь. Перед тем как установить новый нагревательный элемент, нужно тщательно очистить от нагара основную рабочую часть устройства. Важно, перед покупкой жала, нужно знать не только тип паяльного прибора, но и его производителя и модель. Все это даст возможность в быстром режиме выбрать необходимый элемент нагревательного типа для техники.

Купить качественный нагревательный элемент можно в компании «НАККО». Если вы будете покупать технику здесь, то получите доступные цены, высокое качество и огромный ассортимент продукции от японского производителя.

Разновидности нагревательных элементов для паяльников — Стройка Волка

Содержание статьи:

Существует довольно широкий ассортимент приборов, при помощи которых можно что-либо паять в быту. Естественно, нагревательные элементы для паяльников тоже отличаются друг от друга. Если вы собираетесь обзавестись этим инструментом, то следует, в первую очередь, задуматься над тем, для какой цели он вам нужен, а также руководствоваться данной статьей, чтобы приобрести нужную вещь.

Нихромовый нагреватель

Вам будет интересно:Как выбрать шлифовальную машинку: обзор моделей и советы профессионалов

Самый простой паяльник – это, по сути, нихромовый нагреватель, который намотан через термостойкую изоляцию на медное жало. Ток, проходя через нихром, нагревает его, вследствие чего раскаляется и нагревательный элемент паяльника.

Существуют модели как на 20 Вт, так и на 1,5-2 кВт. А сфера их применения ограничена грубыми электротехническими работами, запаиванием мелких механических дефектов корпусов, емкостей. Причина таких ограничений — высокая температура, что и является основанием перегрева радиодеталей, печатной платы. Из-за этого применение названных элементов в микропроцессорной технике попросту невозможно.

Керамический нагреватель

Более продвинутыми считаются паяльники с керамическим компонентом. Нагревательный элемент паяльника из такого материала при бережном обращении служит намного дольше нихромового, и на сегодняшний день считается самым эффективным нагревателем. Паяльники с керамическим элементом обладают широким спектром регулирования температур, что уже делает их пригодными для работы с электроникой. А некоторые модели вовсе оснащены микропроцессорной регулировкой температур.

Индукционный нагреватель

Также существуют паяльники с индукционным нагревателем. Их работа происходит таким образом: на нагревательный элемент для паяльника нанесено ферромагнитное покрытие, а само жало помещено в катушку. В ферромагнитном покрытии индуцируются токи, за счет чего и происходит нагрев жала до нужной температуры. Одновременно с этим такое покрытие достигает точки Кюри и теряет свои магнитные свойства, нагрев останавливается. При снижении температуры магнитные свойства восстанавливаются, и нагрев возобновляется. Таким образом поддерживается температура жала паяльника без применения термопар, термодатчиков и прочей лишней электроники.

Импульсные паяльники

Для работы с электроникой есть специальные импульсные паяльники. Их преимуществом является то, что у них отсутствует массивное жало, которое накапливает тепло. Нагрев происходит практически мгновенно, из-за этого радиодетали и печатные платы не успевают перегреться и соответственно не портятся при работе с ними таким паяльником.

Принцип действия схемы основан на применении трансформатора, у которого первичная обмотка намотана на 220 В, а вторичная — на 1-2 вольта. Последняя замкнута на малое сопротивление. За счет этого трансформатор преобразует напряжение в ток, который, проходя по жалу, практически мгновенно нагревает его в самом тонком месте.

Не стоит забывать о режиме работы такого паяльника. Современные приборы оснащены регулятором температуры и мощности. Для проведения работ в местах с отсутствием электроэнергии существуют мобильные версии паяльников.

Газовые паяльники

В корпус этого прибора встроена емкость для газа, регулировочный клапан и газовая горелка, нагревающая жало, за счет чего и происходит плавление припоя. При снятии жала паяльник обычно превращается в небольшую газовую горелку карандашного типа. Заправляются такие приборы, обычно, как зажигалка.

Следует отметить, что в паспорте на такой паяльник указан газ, которым его следует заправлять. В связи с отсутствием точной регулировки температурного режима, применение в электронике ограниченно.

Аккумуляторный паяльник

Более продвинутой мобильной версией паяльника служит аккумуляторный паяльник, который пригоден для пайки электроники. Его чрезмерно малая мощность (не более 15 Вт) делает прибор не очень популярным среди мастеров. Хотя, для некоторых работ такой паяльник незаменим.

Уход за инструментом

Перед началом работы с любым паяльником стоит механически обработать жало наждачкой. Как облудить жало паяльника:

  • Без особого усердия и энтузиазма немного стачиваем место лужения.
  • Затем включаем нагрев, после чего макаем жало в самую обыкновенную канифоль и расплавляем немного припоя, растирая расплавленный шарик на деревянной поверхности.
  • Зачищенное место должно приобрести цвет расплавленного олова, а капелька — хорошо прилипнуть.

Со временем после постоянной работы медное жало паяльника покрывается окалиной, нагаром и раковинами. Удалять нагар стоит после каждого применения, поскольку он препятствует нормальной теплопередаче. Окалину вместе с раковинками стоит счищать по обнаружению. Стачивается все до устойчивого медного блеска, а затем снова лудится.

Стоит отметить, что хороших паяльников со стальным жалом просто не бывает. Если продавец пытается продать вам инструмент с жалом из этого материала, откажитесь от покупки. С другой стороны, стальной элемент всегда можно заменить медным, обточив медный пруток под нужную вам форму клина или же иглы.

Источник

Нагревательный элемент Ersa E025100 (250)

Нагревательный элемент Ersa E025100 (250)

The store will not work correctly in the case when cookies are disabled.

Скорее всего в вашем браузере отключён JavaScript. For the best experience on our site, be sure to turn on Javascript in your browser.

Нагревательный элемент Ersa E025100 для паяльника Ersa 250 (0250FZ)

Технические характеристики

Напряжение 230 В
Мощность 250 Вт
Вес 54 г
Дополнительная информация
Производство Германия
Производитель Ersa

Часто покупают вместе

Добавить все в корзину

Клиенты, которые купили этот пункт также купил

Как сделать нагревательный элемент для паяльника

Одна из самых важных частей паяльника — нагревательный элемент. Этот компонент расположен на наконечнике паяльника и имеет теплоизоляцию. Обычно он питается либо от батареи, либо от электросети.

Нагревательный элемент обычно работает через резистивный материал, через который проходит электрический ток. Этот процесс похож на огонь электрического бара, но не такой горячий или агрессивный.

Теперь, когда очевидно, что нагревательный элемент действительно играет жизненно важную роль, как его сделать? Если вы задаете себе этот вопрос, эта статья предназначена для вас. Вот подробное руководство по изготовлению нагревательного элемента для паяльника.

Что такое нагревательный элемент

Нагревательный элемент состоит из плотно скрученных катушек резистивных проводов, установленных в шкафу электропечи. Прежде чем вы даже научитесь делать нагревательный элемент, важно понять, что именно представляет собой этот компонент.

Нагревательные элементы обычно интегрируются в работу паяльника, преобразуя электрическую энергию в тепло в процессе, известном как джоулевый или резистивный нагрев.

Все это возможно благодаря принципу сопротивления, который раскрывает принцип работы нагревательного элемента. Обычно это происходит потому, что, когда электрический ток проходит через элемент, он встречает сопротивление, отвечающее за выделение тепла.

Нагревательные элементы обычно изготавливаются из полоски проволоки, ленты или катушки, которая выделяет тепло, например из нити накаливания лампы.Большинство этих нагревательных элементов содержат электрический ток, который течет по проволоке, ленте или катушке, что делает их очень горячими. Следовательно, эта электрическая энергия преобразуется в тепло, которое распространяется во всех направлениях.

Как сделать нагревательный элемент для паяльника?

Теперь, когда вы понимаете, что такое нагревательный элемент, и понимаете, как он работает, пришло время узнать, как его сделать. Они необходимы для многих бытовых приборов, включая печи, сушилки, а также кофеварки.Вот краткое описание шагов, которые необходимо выполнить при изготовлении нагревательного элемента для паяльника.

Шаг: Установите необходимое тепловое напряжение

Необходимое количество хромоникелевого сплава зависит от напряжения нагрева, которое требуется для создания паяльника. Если вы хотите заменить разрушенный нагревательный элемент в паяльнике, начните с проверки его напряжения и сопротивления, просмотрев старое руководство пользователя продукта.

Вам также следует рассмотреть возможность использования никель-хромовой проволоки производителя, чтобы убедиться, что напряжение подходит для вашего прибора.Было бы неплохо использовать калькулятор для определения правильного значения напряжения, необходимого при этом.

Шаг 2: спроектируйте никель-хромовую проволоку в соответствии с желаемой формой

Медленно сверните проволоку, чтобы придать ей желаемую форму. При этом убедитесь, что разработанная форма идеально вписывается в пространство паяльника. При этом медленно наматывайте провод, пока он не достигнет желаемого диаметра или площади, и наличие измерительного устройства было бы идеальным для подтверждения того, что требования соответствуют требованиям.

Шаг 3: Отрежьте один конец нагревательной спирали, если необходимо

Вы должны отрезать и затем подключить провода, как требуется. Если вы хотите избежать ошибки при этом, убедитесь, что вы достигли нужного размера и формы, прежде чем обрезать концы. Сделав это, вы убедитесь, что новая длина провода соответствует требованиям.

Шаг 4. Присоедините никель-хромовую проволоку к источнику тепла

Этот шаг включает подключение источника питания и конца хромоникелевого нагревательного змеевика, который вы будете использовать.При этом ввинтите винты, если это необходимо, и проверьте, есть ли какие-либо незакрепленные концы, которые вам нужно будет закрыть изолентой.

Шаг 5: Проверка источника тепла

Подключите паяльник к источнику питания, чтобы убедиться, что нагревательный элемент установлен правильно. Если эти провода не нагреваются, необходимо отключить паяльник и поменять все соединения источника питания.

Шаг 6: Закрепите нагревательную спираль

Убедившись, что все соединения работают правильно, переходите к установке нагревательной спирали, затягивая окружающие винты.Затем установите его в отведенное пространство внутри паяльника и при необходимости замените крышки.

Шаг 7: Проверка нагревательного элемента

Теперь вы должны проверить, выдержит ли ваш нагревательный элемент работу в паяльнике. Это можно сделать, установив паяльник на максимальную температуру и проверив, отвечает ли нагревательная катушка ожидаемым образом. Лучше оставить паяльник на несколько минут, чтобы убедиться, что нагревательный элемент сможет справиться с любыми будущими задачами, в которых он будет использоваться.

Если он продолжит работать без сбоев, вы всегда будете знать, что ваш нагревательный элемент в отличном состоянии. Таким образом, при использовании паяльника у вас не должно возникнуть никаких проблем.

Использование паяльника

Когда вы закончите изготовление нагревательного элемента и убедитесь, что он работает должным образом, вы можете приступить к использованию паяльника. Вот некоторые из наиболее распространенных вещей, для которых вы можете использовать этот удобный инструмент.

Ремонт сантехники

Паяльник — полезный инструмент при выполнении других полезных задач, требующих от вас быстрого ремонта медных или любых других металлических труб.В идеале вы должны выбрать бессвинцовый припой, чтобы предотвратить воздействие любых вредных материалов.

Ремонт автомобилей

Паяльник пригодится также при проведении ремонта автомобилей. Это особенно актуально при устранении таких проблем, как затяжка стыков, неровных полостей или сглаживание неровностей.

При ремонте кровли

При ремонте кровли очень пригодится паяльник.Причина в том, что вы будете использовать этот инструмент при гальванике металлов для соединения металлических секций желобов друг с другом и соединения оцинкованных металлов.

Заключение

Нагревательный элемент — одна из самых важных частей, обеспечивающих правильную работу паяльника. Поэтому было бы здорово знать, как его сделать, и если вы не знали, с чего начать, это подробное руководство предложило вам необходимое. Впоследствии вы сможете выполнять свои обязанности по пайке.

Нагревательные элементы паяльника WELLER

HE40

98B1634

Нагревательный элемент, паяльник, 40 Вт, для паяльника Weller SP40

ВЕЛЛЕР

Каждый

Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

40 Вт Паяльник Weller SP40
EC234

90F6541

Нагревательный элемент

, для паяльника Weller EC1201A

ВЕЛЛЕР

Каждый

Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

Паяльник Weller EC1201A 5 »
33

90F1355

Нагревательный элемент, модульный, 50 Вт, для паяльников Weller SL325, SL335, SL345 и SL500

ВЕЛЛЕР

Каждый

Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

50 Вт Паяльники Weller SL325, SL335, SL345 и SL500
0058741822

65M6660

Нагревательный элемент для демонтажного паяльника Weller DXV80

ВЕЛЛЕР

Каждый

Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

Паяльник Weller DXV80
537S

32F977

Нагревательный элемент, 23 Вт, для паяльников Weller SL325, SL335, SL345 и SL500

ВЕЛЛЕР

Каждый

Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

23 Вт Паяльники Weller SL325, SL335, SL345 и SL500
37BK

90F1356

Нагревательный элемент, 50 Вт, для паяльников Weller SL325, SL335, SL345 и SL500

ВЕЛЛЕР

Каждый

Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

50 Вт Паяльники Weller SL325, SL335, SL345 и SL500
T0051011299

31AJ9521

НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ, ПАЙКА

ВЕЛЛЕР

Каждый

Доставка в течение 2-4 рабочих дней с нашего склада в Великобритании для товаров, имеющихся в наличии.
Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

Паяльники Weller TCP UK, TCP 3M, TCP S
0058744855

95Y4532

НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ, ПАЙКА WP80

ВЕЛЛЕР

Каждый

Доставка в течение 2-4 рабочих дней с нашего склада в Великобритании для товаров, имеющихся в наличии.
Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

Паяльники Weller WP80
WP72M

08WX2238

Нагревательный элемент

, для газового паяльника Weller Pyropen Соответствие директиве RoHS: NA

ВЕЛЛЕР

Каждый

Доставка в течение 2-4 рабочих дней с нашего склада в Великобритании для товаров, имеющихся в наличии.
Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

Газовый паяльник Weller Pyropen
52411099

31AJ9711

НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ, ПАЙКА, 24В, 50Вт

ВЕЛЛЕР

Каждый

Доставка в течение 2-4 рабочих дней с нашего склада в Великобритании для товаров, имеющихся в наличии.
Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

50 Вт Паяльники LR21
56120699.

08WX2015

Нагревательный элемент для паяльника Weller W60D Соответствует требованиям RoHS: NA

ВЕЛЛЕР

Каждый

Доставка в течение 2-4 рабочих дней с нашего склада в Великобритании для товаров, имеющихся в наличии.
Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

Паяльник Weller W60D
T0058741822N

24M9623

НАБОР ГОЛОВКИ, DXV80

ВЕЛЛЕР

Каждый

Доставка в течение 2-4 рабочих дней с нашего склада в Великобритании для товаров, имеющихся в наличии.
Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

Паяльник Weller DXV80
0058744711

95Y4531

НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ, 80Вт, ПАЙКА WSP

ВЕЛЛЕР

Каждый

Доставка в течение 2-4 рабочих дней с нашего склада в Великобритании для товаров, имеющихся в наличии.
Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

80 Вт Паяльники Weller WSP80
0058744761

31AJ9607

НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ, ПАЙКА

ВЕЛЛЕР

Каждый

Доставка в течение 2-4 рабочих дней с нашего склада в Великобритании для товаров, имеющихся в наличии.
Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

Карандаш для пайки Weller WSP150
T0058768725N

31AJ9538

НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ ПАЯЛЬНОЙ, 90Вт, 24ММ

ВЕЛЛЕР

Каждый

Доставка в течение 2-4 рабочих дней с нашего склада в Великобритании для товаров, имеющихся в наличии.
Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

90 Вт Гибридные паяльники Weller WTP 90 и WXP 90 24мм
T0058744711N

92Y4815

Нагревательный элемент, паяльник, для паяльника Weller WSP80

ВЕЛЛЕР

Каждый

Доступно в указанном количестве
Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

Припой Weller WSP80
EC234FE

09B9113

Нагревательный элемент, паяльник, 42 Вт, 24 В, для вытяжных устройств Weller

ВЕЛЛЕР

Каждый

Доступно в указанном количестве
Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

42 Вт Вытяжные устройства Weller
TC208

77B2048

Нагревательный элемент

для паяльных станций серии Weller WTCP

ВЕЛЛЕР

Каждый

Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

Паяльные станции Weller серии WTCP
4035S

26M8379

Нагревательный элемент, 45 Вт, для паяльников Weller SL325, SL335, SL345 и SL500

ВЕЛЛЕР

Каждый

Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

45 Вт Паяльники Weller SL325, SL335, SL345 и SL500
4033S

33F086

Нагревательный элемент, 45 Вт, для паяльников Weller SL325, SL335, SL345 и SL500

ВЕЛЛЕР

Каждый

Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

45 Вт Паяльники Weller SL325, SL335, SL345 и SL500
4037S

33F677

Нагревательный элемент, 45 Вт, для паяльников Weller SL325, SL335, SL345 и SL500

ВЕЛЛЕР

Каждый

Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

45 Вт Паяльники Weller SL325, SL335, SL345 и SL500
4033СБК

10B2692

Нагревательный элемент, паяльник, 45 Вт, для утюгов Weller 7400, 7500, 7760, 7770

ВЕЛЛЕР

Каждый

Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

45 Вт Модульные железные ручки Weller 7400, 7500, 7760 и 7770
1235S

33F085

Нагревательный элемент, 33 Вт, для паяльников Weller SL325, SL335, SL345 и SL500

ВЕЛЛЕР

Каждый

Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

33Вт Паяльники Weller SL325, SL335, SL345 и SL500
1237S

33F678

Нагревательный элемент, 33 Вт, для паяльников Weller SL325, SL335, SL345 и SL500

ВЕЛЛЕР

Каждый

Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

33Вт Паяльники Weller SL325, SL335, SL345 и SL500
535S

33F081

Нагревательный элемент, 23 Вт, для паяльников Weller SL325, SL335, SL345 и SL500

ВЕЛЛЕР

Каждый

Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

23 Вт Паяльники Weller SL325, SL335, SL345 и SL500

Замена нагревательного элемента паяльника

Ваш паяльник работает, нагревая элемент, который передает тепло на жало.Неисправный нагревательный элемент не позволяет паяльнику функционировать должным образом и его необходимо заменить, чтобы устранить неисправность, тем самым вернув паяльник в обычное рабочее состояние. Вам понадобится запасной нагревательный элемент и некоторые инструменты, включая кусачки, гаечный ключ и плоскогубцы. Давайте рассмотрим процесс замены нагревательного элемента вашего паяльника.

Сначала отвинтите ручку от паяльника вручную и снимите ручку с паяльника.Затем размотайте защитную ленту вокруг паяльника в сборе. Сохраните ленту для дальнейшего использования. После удаления защитной ленты вы увидите два разъема; скрутите концы разъемов и отделите два провода от разъемов. Вам не понадобятся инструменты для любой части этого процесса.

Затем вы отрежете пару металлических наконечников рядом с разъемами кусачками. Выбросьте металлические наконечники. На конце паяльника в сборе есть гайка, которую вы поворачиваете против часовой стрелки с помощью гаечного ключа.Завершите откручивание гайки вручную, а затем открутите кольцо на конце паяльника.

Зажмите губками острогубцев нагревательный элемент на конце паяльника. Теперь вы сможете вытащить нагревательный элемент из паяльника с помощью острогубцев. Идите и выбросьте старый нагревательный элемент.

Вставьте новый нагревательный элемент концом провода вперед в паяльник. Затем снова прикрутите кольцо. Пальцами разъедините два вывода сменного нагревательного элемента.Затяните гайку вручную и завершите затяжку гаечным ключом. Не затягивайте гайку слишком сильно: ваш паяльник естественным образом расширяется и сжимается во время использования.

Вставьте выводы нагревательного элемента в разъемы паяльника и оберните их защитной лентой. Последнее, что вам нужно сделать, это снова прикрутить ручку к паяльнику.

Следите за тем, чтобы жало паяльника было чистым, без пыли и других загрязнений, чтобы ваш паяльник прослужил как можно дольше.

Проверка и замена нагревательного элемента в паяльных станциях

В большинстве паяльных станций используется керамический нагревательный элемент для выработки тепла, необходимого для пайки. Как и любой резистивный нагревательный элемент, он со временем перегорит. Большинство паяльных станций марки Circuit Specialists включают в себя заменяемый нагревательный элемент без дополнительной оплаты. Процедура тестирования и замены этого нагревательного элемента будет описана для специалистов по схемам CSI Station 1A.

Первая операция должна состоять в том, чтобы убедиться, что нагревательный элемент действительно сгорел. Сопротивление нагревательного элемента должно составлять от 19 до 23 Ом. Показание в несколько тысяч Ом или более свидетельствует о сгоревшем нагревательном элементе. На паяльной станции 1A нагревательный элемент подключается между контактами 1 и 2 на гнезде паяльника. Если сопротивление измеряется правильно, следует измерить датчик температуры. Это значение измеряется между контактами 4 и 5 гнезда паяльника и должно находиться в пределах 1.От 2 до 1,5 Ом. Если какое-либо из этих значений сопротивления неверно, нагревательный элемент следует заменить.

Насадку следует разобрать после отсоединения ее от основного блока. Снимите медную стопорную гайку, прежде чем поворачивать ее против часовой стрелки, пока она не освободится от резьбы на ручке. Снимите корпус жала, паяльное жало и фиксатор жала, потянув их вперед с рукоятки. Затем отвинтите пластиковую стопорную гайку, повернув ее против часовой стрелки, пока она не освободится от пластиковой резьбы на ручке.Теперь вытолкните нагревательный элемент из корпуса ручки, чтобы открыть контакты для шнура и небольшой печатной платы. Отпаяйте четыре провода — КРАСНЫЙ / КРАСНЫЙ и СИНИЙ / БЕЛЫЙ — старого нагревательного элемента и снимите его с печатной платы. Обязательно отметьте расположение каждого из четырех проводных соединений на печатной плате.

Снимите металлическую защиту, расположенную в нижней части старого нагревательного элемента, и прикрепите ее к нижней части нового нагревательного элемента. Теперь новый нагревательный элемент можно припаять к печатной плате в том же месте, что и элемент, который был удален.Припаяйте один из двух КРАСНЫХ проводов от нагревательного элемента к КРАСНОМУ проводу от шнура на печатной плате, а затем припаяйте оставшийся КРАСНЫЙ провод от нагревательного элемента к СИНЕМУ проводу от шнура на печатной плате. (Примечание: для двух КРАСНЫХ проводов нагревательного элемента нет требований к полярности, поэтому их можно менять местами без вреда для работы паяльной станции. Однако провода сенсора чувствительны к полярности и должны быть подключены, как указано ниже. )

Припаяйте СИНИЙ провод от нагревательного элемента к ЗЕЛЁНОМУ проводу от шнура на печатной плате и припаяйте БЕЛЫЙ провод от нагревательного элемента к БЕЛОМУ проводу от шнура на печатной плате.Теперь узел печатной платы нагревательного элемента можно снова вставить в ручку. Убедитесь, что печатная плата закреплена в выемке на выходе основной ручки. Теперь пластиковую стопорную гайку можно снова установить на основание ручки и затянуть. Чтобы завершить операцию повторной сборки, наденьте держатель жала (убедившись, что меньший конец введен первым), вставьте паяльное жало и закрепите узел с помощью корпуса жала и медной гайки. Описанные выше измерения сопротивления теперь должны быть выполнены снова, чтобы проверить соединения.

Эта процедура иллюстрирует шаги, необходимые для проверки и замены нагревательного элемента в CSI Station 1A, но ту же процедуру можно применить практически к любой паяльной станции с резистивным нагревательным элементом. Имейте в виду, что для всех паяльных станций Circuit Specialists имеется запасная ручка по очень разумной цене, если пользователь не желает выполнять перечисленные выше услуги.

Паяльник с нагревательным элементом «Замечательно звездный» В наличии Местное послепродажное обслуживание

Просмотрите информацию на Alibaba.com и изучите широкий спектр чудесного. ТЭН паяльника . Когда у тебя есть право. Паяльник с нагревательным элементом , ваши процессы нагрева будут высокопроизводительными. Это поможет вам достичь ваших целей дома или в бизнесе. С разнообразной коллекцией. Паяльник с нагревательным элементом , вы гарантированно найдете наиболее подходящий по вашим характеристикам.

The. Паяльник ТЭН на Алибабе.com состоит из великолепных и прочных материалов и конструкций, которые способствуют повышению производительности и долговечности. Файл. Паяльник с нагревательным элементом отличается поразительной устойчивостью к высоким температурам, что позволяет гарантировать, что на них не оказывает неблагоприятное воздействие выделяемое ими тепло. Они также отличаются удивительным механизмом контроля температуры, который позволяет вам достигать и поддерживать желаемое количество тепла. Соответственно, вы всегда получаете то, чего ожидаете от этой премиальной линейки. ТЭН паяльника .

Большой плюс, который вы увидите в них. Паяльник с нагревательным элементом является сверхэффективным, поскольку они потребляют мало энергии, но при этом обладают отличной производительностью. Таким образом, они способствуют устойчивости и позволяют вам экономить на счетах за электроэнергию. Расход этих. Паяльник с нагревательным элементом record невероятно эффективен, гарантируя вам лучшую производительность и рентабельность. Их обслуживание несложно, потому что они. Паяльник с нагревательным элементом легко чистить, чтобы защитить их от загрязнений, которые могут нарушить их работу.

Примите правильное решение сегодня и улучшите свои процессы отопления. Просмотрите широкий спектр великолепных. Паяльник ТЭН на Alibaba.com. Независимо от ваших требований, вы подберете для себя лучший вариант. Сравните разные. Паяльник с нагревательным элементом Оптовики и поставщики и их предложения помогут вам реализовать лучшее соотношение цены и качества за каждый потраченный доллар.

Нагревательные элементы паяльника | element14 Австралия

T0051011299

2629007

Нагревательный элемент

, для паяльников Weller TCP UK, TCP 3M, TCP S

ВЕЛЛЕР

Каждый

Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

Паяльники Weller TCP UK, TCP 3M, TCP S
CBB019822

2113925

Нагревательный элемент, 50 Вт, для AT8502D

ТЭНМА

Каждый

Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

50 Вт AT8502D
CBB020840

2113926

Нагревательный элемент, 550 Вт, для AT8502D

ТЭНМА

Каждый

Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

550 Вт AT8502D
CBB019822

211392501

Нагревательный элемент, 50 Вт, для AT8502D

ТЭНМА

Каждый

Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

50 Вт AT8502D
CBB020840

211392601

Нагревательный элемент, 550 Вт, для AT8502D

ТЭНМА

Каждый

Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

550 Вт AT8502D
CBB020840

211392602

Нагревательный элемент, 550 Вт, для AT8502D

ТЭНМА

Каждый

Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

550 Вт AT8502D
CBB019822

211392502

Нагревательный элемент, 50 Вт, для AT8502D

ТЭНМА

Каждый

Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

50 Вт AT8502D
88-201B

2542884

Паяльник для паяльной станции ZD-929A / B / C, жало N1-16, 24В, 48Вт

DURATOOL

Каждый

Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

48 Вт Паяльная станция ZD-929A / B / C
56120699.

417476

Нагревательный элемент

, для паяльника Weller W60D

ВЕЛЛЕР

Каждый

Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

Паяльник Weller W60D
MP001710

3287169

НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ, 80Вт, ПАЙКА

MULTICOMP PRO

Каждый

Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

80 Вт Паяльники MulticompPro MP740261
WP72M

418950

Нагревательный элемент

для газового паяльника Weller Pyropen

ВЕЛЛЕР

Каждый

Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

Газовый паяльник Weller Pyropen
78-201B

2542885

Нагревательный элемент, 48 Вт, для паяльника 88-201B 48 Вт

DURATOOL

Каждый

Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

48 Вт Паяльник Duratool 88-201B 48 Вт
0058744711

2584912

Нагревательный элемент для паяльников Weller WSP80

ВЕЛЛЕР

Каждый

Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

80 Вт Паяльники Weller WSP80
5SS-331-H

2474824

Нагревательный элемент для демонтажных пистолетов

ПРОСКИТ ИНДУСТРИЗ

Каждый

Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

Пистолеты для распайки
HE40

2811404

Выходная мощность: 40 Вт

ВЕЛЛЕР

Каждый

Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

40 Вт Паяльник Weller SP40
D00664

1296775

Нагревательный элемент для паяльников Duratool 88A — 201A

DURATOOL

Каждый

Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

Паяльники Duratool 88A — 201A
CBB018722

2113923

Нагревательный элемент, 60 Вт, для AT938D, AT60D

ТЭНМА

Каждый

Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

60 Вт AT938D, AT60D
T0058741822N

1282081

Нагревательный элемент для демонтажного паяльника Weller DXV80

ВЕЛЛЕР

Каждый

Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

Паяльник Weller DXV80
013100J

2057379

Нагревательный элемент, 80 Вт, для паяльников I-TOOL PICO

ERSA

Каждый

Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

80 Вт Паяльники I-TOOL PICO 145 мм
HCT-HE-11

2500515

Выходная мощность: —

МЕТКАЛ

Каждый

Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

MP740249

3265165

ЗАПАСНОЙ НАГРЕВАТЕЛЬ, 150 Вт

MULTICOMP PRO

Каждый

Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

150 Вт Демонтажный пистолет Multicomp MP740074 150 Вт
T0058768725N

3052557

Нагревательный элемент, паяльник, выходная мощность 90 Вт, длина 24 мм, для утюгов Weller WTP 90 и WXP 90

ВЕЛЛЕР

Каждый

Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

90 Вт Гибридные паяльники Weller WTP 90 и WXP 90 24мм
0058744855

2584913

Нагревательный элемент для паяльника Weller WP80

ВЕЛЛЕР

Каждый

Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

Паяльники Weller WP80
010102J

1203965

Нагревательный элемент, 150 Вт, для Ersa I-Tool

ERSA

Каждый

Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

150 Вт Ersa I-Tool
XS230E

1204742

Нагревательный элемент, 25 Вт, для паяльника Antex XS240

АНТЕКС

Каждый

Запрещенный товар

Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество

Добавлять

Мин .: 1 Mult: 1

25 Вт Паяльник Antex XS240 200 мм

Как отремонтировать не греющийся паяльник или починить нить накала паяльника?

Сегодня в этой статье мы узнаем , как отремонтировать паяльник не греющийся. Паяльник отремонтировать очень просто. Паяльник имеет нагревательный элемент и цепь управления для регулировки температуры. Итак, мы подробно обсудим, как все это исправить.

Необходимые компоненты:

  1. Нагревательный элемент 60 Вт: https://www.utsource.net/itm/p/8423764.html
  2. BT136 Симистор: https://www.utsource.net/itm/p/4292266.html

Необходимых инструментов:

  1. Носовая плоскость: https://www.utsource.net/itm/p/7617196.HTML
  2. Screw Diver: https://www.utsource.net/itm/p/7617223.html
  3. Паяльник
  4. : https://www.utsource.net/itm/p/8423764.html

Посмотреть видео:

Вот видео про как отремонтировать паяльник ТЭН на YouTube и вы все поймете.

Как в принципе работает разводка нагревательного элемента паяльника

?
  1. Паяльник , проводка нагревательного элемента имеет цилиндрическую форму.Этот тип катушки очень хорош для широкого использования.
  2. Если не сломать жало паяльника, то паяльник проработает столько дней. Даже паяльником пользовался около 9 долларов. Но вы не поверите, насколько хорош паяльник?
  3. в основном 2 компонента внутри паяльника . Один из них является нагревательным элементом, а другой — регулятором температуры. В некоторых дорогих паяльниках тоже есть функция термического отключения. В этом случае паяльник провод катушки будет отключен, если он достиг определенной температуры.
  4. Здесь мы не рассматриваем этот продвинутый тип паяльника. В основном мы рассмотрим простой.

Что на самом деле произошло с моим паяльником и почему паяльник не греется?

Один Я работал над проектом, в котором мне нужно припаять печатную плату. Но на этот раз из паяльника раздался внезапный звук. После этого красный индикатор LED паяльника перестал работать. Я проверил, что температура наконечника не повышается. Итак, я в основном обнаружил, что в паяльнике произошел какой-то дефект, в результате мне пришлось его отремонтировать, чтобы продолжить мой рабочий проект.

Итак, вот что произошло на самом деле.

Этапы ремонта не греющего паяльника:

Шаг1:

Осторожно откройте паяльник. Убедитесь, что вы не оказываете излишнее давление на жало паяльника. В противном случае жало паяльника может сломаться.

Шаг 2:

Здесь можно увидеть все комплектующие от паяльника. Здесь вы также можете увидеть физически поврежденную ИС. Это должен быть симистор для регулирования напряжения. Схема похожа на схему светодиодного диммера, которую я сделал ранее.

Шаг 3:

Затем я удалил SMD Triac с помощью термофена. Если у вас его нет, вы также можете использовать другой паяльник. для снятия симистора.

Шаг 4:

Здесь видно написано BT134. Это симистор. Итак, мое предположение было правильным. Это компонент SMD. На моем местном рынке были доступны только компоненты THT, SMD не было доступно. Когда я увидел некоторые спецификации, то обнаружил, что BT136 лучше, чем BT134.Кстати, BT136 широко доступен на рынке по очень низкой цене.

Шаг 5:

Затем я спаял BT136 и вставил его в корпус. И наконец, паяльник готов к работе.

Примечание:

  1. У моего паяльника есть физические повреждения Итак, для меня это легко понять.
  2. Если у вас нет физических повреждений, сначала проверьте нагревательный элемент. с помощью мультиметра в режиме непрерывности .после этого раздастся звуковой сигнал. В противном случае повредится нить. тогда вам придется покупать новый.
  3. Не сейчас очередь симистора. Симистор имеет 3 ножки, Просто проверьте непрерывность любых двух точек, если он издает звуковой сигнал, тогда вы должны думать, что ваш симистор поврежден. Таким образом, вам не нужно снимать симистор с печатной платы. Вы также можете проверить симистор на печатной плате. это очень хорошая техника.

Заключение:

В общем, паяльник — это самое главное для любителей электроники.Здесь вы можете увидеть , чтобы закрепить паяльник нить накала Мне нужен другой паяльник. Итак, я настоятельно рекомендую вам сохранить 1 пару паяльников. Один такой, а другой дешевый паяльник за 2 доллара для чрезвычайных ситуаций. В моем случае я обнаружил физически поврежденную ИС, поэтому мне очень легко найти проблему. Итак, в заключение, для ремонта паяльника нам понадобится Паяльник.

Вы также можете прочитать нашу другую статью об управляемой Android светодиодной полосе RGB с использованием Arduino

.

Добавить комментарий

Ваш адрес email не будет опубликован.
