Нагревательный элемент тэн что это. ТЭН в стиральной машине: все, что нужно знать о нагревательном элементе — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое ТЭН в стиральной машине. Как устроен нагревательный элемент. Какие бывают виды ТЭНов. Как выбрать и заменить ТЭН самостоятельно. Как продлить срок службы нагревательного элемента.

Содержание

Что такое ТЭН в стиральной машине и для чего он нужен

ТЭН (трубчатый электронагреватель) — это важнейший элемент стиральной машины, отвечающий за нагрев воды. Без него невозможна качественная стирка, особенно сильно загрязненных вещей.

Основные функции ТЭНа в стиральной машине:

Нагрев воды до заданной температуры (от 30 до 90°C)
Поддержание нужной температуры в течение всего цикла стирки
Обеспечение дезинфекции белья при высоких температурах
Эффективное растворение порошка и активация его компонентов

Без ТЭНа стиральная машина превратится в обычную центрифугу, которая будет просто полоскать белье в холодной воде. Поэтому исправность нагревательного элемента критически важна для нормальной работы техники.

Устройство и принцип работы ТЭНа стиральной машины

ТЭН представляет собой металлическую трубку, внутри которой находится нагревательная спираль. Конструкция ТЭНа включает следующие основные элементы:

Корпус из нержавеющей стали
Нагревательная спираль из нихрома
Наполнитель из оксида магния
Контактные клеммы для подключения
Уплотнительная прокладка

Принцип работы ТЭНа основан на преобразовании электрической энергии в тепловую. При подаче напряжения спираль внутри трубки нагревается и передает тепло воде через металлический корпус.

Мощность типичного ТЭНа для стиральной машины составляет 1500-2000 Вт. Этого достаточно для быстрого нагрева 5-7 литров воды до 60-90°C.

Виды ТЭНов для стиральных машин

ТЭНы для стиральных машин различаются по нескольким параметрам:

По форме:

Прямые
L-образные
U-образные
Спиральные

По мощности:

1000-1200 Вт

1500-1800 Вт
2000-2200 Вт

По длине:

Короткие (15-20 см)
Средние (20-25 см)
Длинные (25-30 см)

По способу крепления:

Резьбовые
Фланцевые

Выбор конкретного типа ТЭНа зависит от модели стиральной машины и ее конструктивных особенностей.

Как проверить исправность ТЭНа в стиральной машине

Проверить работоспособность нагревательного элемента можно несколькими способами:

1. С помощью мультиметра

Измерьте сопротивление между контактами ТЭНа в холодном состоянии. Нормальное значение — 25-30 Ом. Если показания сильно отличаются или стремятся к бесконечности, ТЭН неисправен.

2. Визуальный осмотр

Извлеките ТЭН и внимательно осмотрите. Признаки неисправности:

Трещины или вздутия на корпусе
Следы перегрева или оплавления
Отложения накипи

3. Проверка нагрева

Включите режим стирки с высокой температурой. Через 5-10 минут проверьте температуру воды — она должна ощутимо нагреться.

Если ТЭН не нагревает воду или греет слабо, его необходимо заменить.

Основные причины выхода из строя ТЭНа стиральной машины

Нагревательный элемент — одна из самых уязвимых деталей стиральной машины. Основные причины поломки ТЭНа:

Образование накипи на поверхности. Соли жесткости оседают на ТЭНе, ухудшая теплоотдачу.
Механические повреждения. Мелкие предметы в карманах могут поцарапать или пробить корпус ТЭНа.
Перегрев из-за недостатка воды. При низком уровне воды ТЭН может перегореть.
Скачки напряжения в сети. Резкие перепады тока приводят к выходу спирали из строя.
Естественный износ. Средний срок службы ТЭНа — 3-5 лет при интенсивном использовании.

Своевременная профилактика и бережная эксплуатация помогут продлить срок службы нагревательного элемента.

Как правильно выбрать ТЭН для замены

При выборе нового ТЭНа для стиральной машины необходимо учитывать следующие параметры:

Мощность. Должна соответствовать оригинальному ТЭНу.
Длина и форма. Зависят от модели стиральной машины.
Тип крепления. Резьбовой или фланцевый.
Расположение клемм и датчика температуры.
Материал корпуса. Предпочтительна нержавеющая сталь.

Рекомендуется использовать оригинальные запчасти или качественные аналоги от проверенных производителей. Это гарантирует надежность и долговечность нового ТЭНа.

Пошаговая инструкция по замене ТЭНа в стиральной машине

Замена ТЭНа — несложная процедура, которую можно выполнить самостоятельно. Порядок действий:

Отключите стиральную машину от электросети и перекройте подачу воды.
Снимите заднюю крышку машины, открутив крепежные винты.
Найдите ТЭН — он расположен в нижней части бака.
Отсоедините провода от клемм ТЭНа, запомнив их расположение.

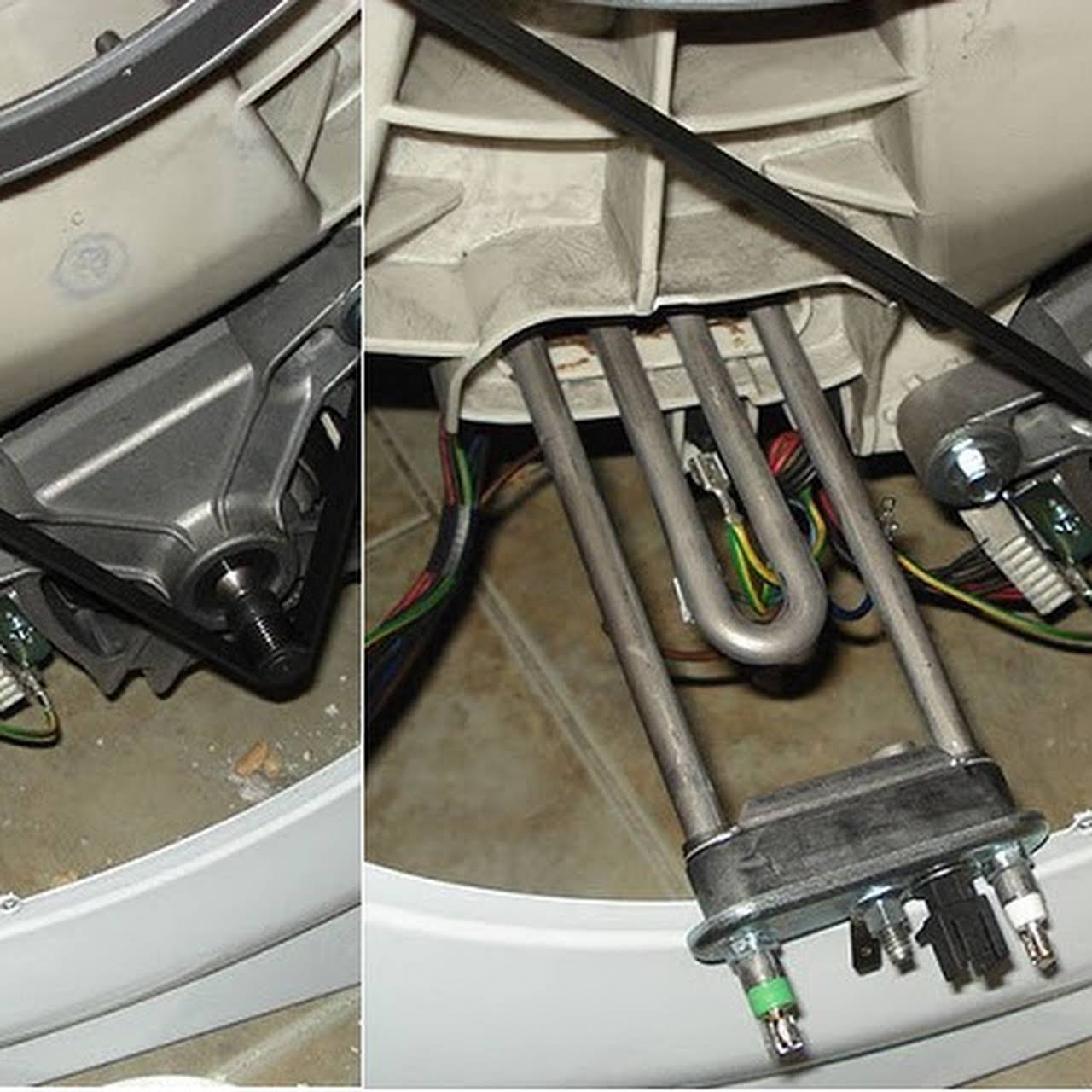

Открутите гайку крепления ТЭНа и аккуратно извлеките его из бака.

Установите новый ТЭН, соблюдая правильное положение.
Подключите провода к клеммам в прежнем порядке.
Проверьте герметичность соединения.
Установите на место заднюю крышку.
Включите машину и проведите тестовый запуск.

При отсутствии опыта ремонта бытовой техники лучше доверить замену ТЭНа профессионалам.

Советы по уходу за ТЭНом стиральной машины

Чтобы продлить срок службы нагревательного элемента, соблюдайте следующие рекомендации:

Регулярно очищайте ТЭН от накипи специальными средствами.
Используйте умягчители воды при высокой жесткости.
Не допускайте работу машины с недостаточным количеством воды.
Проверяйте карманы одежды перед стиркой на наличие мелких предметов.
Не перегружайте машину бельем сверх нормы.
Используйте качественные моющие средства в рекомендованных дозировках.

Своевременное обслуживание и правильная эксплуатация помогут избежать преждевременного выхода ТЭНа из строя.

Какой нагревательный элемент для конвектора лучше?

Конвектор – это прибор, применяемый для обогрева жилых помещений. Конструкция предусматривает использование собственного нагревательного элемента для отопления комнаты. Это позволяет миновать посредничество какого-либо теплоносителя, делая ТЭН для конвектора центральной частью агрегата. Именно поэтому системы без использования воды или масла в качестве посредника выносят в отдельный класс. Современная схема сборки конвектора позволяет обеспечить эффективную работу при довольно низкой температуре нагревателя.

Содержание

1 Типы нагревательных элементов
2 Нагревательные элементы игольчатого типа
3 Нагревательные элементы трубчатого типа
4 Нагревательные элементы монолитного типа
5 Какой конвектор выбрать

Типы нагревательных элементов

Электрический конвектор (существует также газовый и водяной) является самым популярным обогревательным устройством представленном на современном рынке. Он заработал свою репутацию не только простотой в обращении, но и надежностью. Данное оборудование способно обеспечить комфортные условия как в жилой комнате, так и в помещении общественного пользования. Главной особенностью конструкции специалисты считают отсутствие посредников для передачи тепла.

В современном конвекторе используют один из трех видов нагревательных элементов. Он может быть:

игольчатым, лентообразным, нагревателем стич-типа;
электронагреватель трубчатого типа с ребрами из алюминия, сокращенного его называют ТЭН;
монолитного типа.

Каждый тип обладает своими особенностями и недостатками. Решение о том, какой из них выбрать, нужно делать, исходя из характеристик обогреваемой комнаты.

Читайте также: как работает электрический конвектор.

Нагревательные элементы игольчатого типа

Игольчатые нагреватели (еще их называют ленточными) представляют собой пластинку, выполненную из диэлектрического материала. На ней крепится нить из хром-никеля, образующая петли на каждой из стороны. Она является токопроводящим нагревательным элементом и покрыта изоляционным лаком.

Характерным признаком игольчатого элемента является высокая температура нагревателя. При этом, данный тип устройств обладает наименьшей инерцией тепла, что означает практически моментальный нагрев и остывание.

Теплопередача в конвекторах с использованием игольчатого элемента происходит по большей части через корпус. Уязвимым местом подобных устройств можно назвать практически не защищенную от влаги нагревательную нить. Покрытая слоем изоляционного лака, она легко портится от попадания воды. Данное обстоятельство делает игольчатые обогреватели совершенно непригодными к использованию в ванных комнатах и помещениях с повышенной влажностью. Привлекательной стороной конвектора с нагревательным элементом игольчатого типа можно назвать цену: стоимость такого оборудования в полтора раза ниже чем у аналогичного устройства.

Нагреватель игольчатого типа

Нагревательные элементы трубчатого типа

Трубчатый нагреватель выполнен из нихромовой нити, интегрированной в кварцевую трубку со сталью. Помимо этого, конструкция предусматривает магниевую засыпку с прикрепленным к ней алюминиевым оребрением. Ребра выполняют функции теплообменивающего элемента.

Чаще всего, форма и распределение пластинок оребрения особенная для каждой компании, однако на функции ребер это никак не влияет. Продвинутая конструкция подобного диффузора из алюминия позволяет добиться интенсивной теплоотдачи от ТЭНа к воздушным массам и сделать процесс конвекции более эффективным.

Накал этих элементов значительно ниже, чем у игольчатых, однако они более неприхотливы и надежны.

По большей части, обогреватели с ТЭНом трубчатого типа обладают защитой от проникновения влаги, что позволяет устанавливать их в ванной. Несмотря на это, не рекомендуется монтировать устройство ближе чем на 1 метр от источника воды.

Читайте также: лучший метод отопления ванной комнаты: все о конвекторах.

Нагреватель трубчатого типа

Нагревательные элементы монолитного типа

Нагревательные элементы монолитного типа применяют для конвектора со степенью защиты IР 24. В них установлена нихромовая нить с наполнителем из диэлектрического материала. Вся «начинка» упакована в литой алюминиевый корпус с металлическими ребрами.

Во время нагрева и остывания каждая деталь моноблока увеличивается и сужается в объеме. Данная особенность позволяет избежать трения, а также развития микротрещин. Хороший монолитный конвектор бесшумен, очень надежен и долговечен. Монолитный корпус сводит на минимум промежуточную теплопотерю, а также уменьшает нагрев реберной конструкции.

Нагреватель монолитного типа

Какой конвектор выбрать

Если говорить о том, какой нагреватель лучше выбрать, ответ будет неоднозначным. При всех очевидных плюсах, каждый тип обладает своими недостатками. К примеру, трубчатый элемент имеет самое долгое время накаливания. При активной работе он может издавать щелкающие звуки и скрипы, вызванные расширением конструкции. В свою очередь монолитный элемент отпугивает большинство покупателей свой высокой стоимостью. Не все готовы переплачивать за значительную степень защиты и минимальную теплопотерю.

Чаще всего консультанты в магазинах рекомендуют приобретать конвекторы с монолитным элементом или ТЭНом.

Решение о том какой конвектор эффективнее, следует принимать исходя из характеристик обогреваемого помещения.

Если комната не влажная, а скорость прогрева воздуха не играет ключевой роли, лучше всего подойдет обычный ТЭН.
Однако если в помещении необходимо постоянно поддерживать комфортные условия, правильнее будет отдать предпочтения монолитному элементу. Эффективная система конвекции позволит вам немного сэкономить на электроэнергии.
Также можно обратить свое внимание на модели комбинированного типа, как инфракрасный обогреватель с функцией конвекции. Этот прибор сочетает нагрев посредством ТЭНа и инфракрасного элемента, что позволяет добиться быстрого прогрева помещения при незначительном расходе электрической энергии.

Специалисты советуют обращать внимание не только на нагревательный элемент. Максимальная

мощность работы, пространственное расположение, мобильность и эргономия корпуса также вносят существенный вклад в эффективность. Внимательно изучите технические характеристики прибора, и сможете легко подобрать подходящий вам конвектор.

информационная статья компании Полимернагрев на сайте tvoy-nagrev.ru

Огонь был одним из самых ранних и величайших открытий человечества — примерно один или два миллиона лет назад. В наш современный век реактивных двигателей, космических ракет, стальных небоскребов и синтетических пластмасс дым и пламя могут показаться доисторическими. Но все четыре из этих изобретений — и десятки других — в той или иной степени полагаются на огонь.

Иногда на то, чтобы разжечь огонь, уходит много времени: например, угольные паровозы нужно разжечь за несколько часов до того, как они потянут поезда. В других случаях пожар вспыхивает тогда, когда вы меньше всего этого ожидаете, угрожая жизни, зданиям и всему, что вам дорого. Разве не было бы замечательно, если бы огонь можно было контролировать так же легко, как электричество, чтобы вы могли включать и выключать его в любой момент?

Это основная идея нагревательных элементов. Они — «огонь» внутри таких вещей, как электрические обогреватели, душевые , тостеры , плиты, фены, сушилки для одежды, паяльники и всякая другая бытовая техника. Нагревательные элементы дают нам силу огня с удобством электричества. Давайте подробнее разберемся, что это такое и как они работают!

На фото: электрический нагреватель с открытой спиралью. При нагревании спираль начинает светиться красным.

Производство тепла из электричества

В школе мы узнаем, что одни материалы хорошо переносят электричество, другие — плохо. Хорошие носители электричества называются проводниками, а плохие носители — изоляторами.

Проводники и изоляторы часто лучше описывать, говоря о том, какое сопротивление они оказывают, когда через них протекает электрический ток. Таким образом, проводники имеют низкое сопротивление (через них легко проходит электричество), в то время как изоляторы имеют гораздо более высокое сопротивление (это настоящая борьба за прохождение электричества). В электрической или электронной схеме мы можем использовать устройства, называемые резисторами, для контроля протекания тока; используя циферблат, чтобы увеличить сопротивление и снизить ток. В схеме громкоговорителя, например, это способ уменьшения громкости.

На фото: крупный план скрученной вольфрамовой нити в лампе накаливания, которая излучает свет, выделяя большое количество тепла. Количество света, излучаемого нитью накала, напрямую зависит от ее длины: чем длиннее нить, тем больше света она излучает. Вот почему он скручен: катушка помещает больше длины (и света) в то же пространство.

Резисторы работают путем преобразования электрической энергии в тепловую; другими словами, они нагреваются, когда через них проходит электричество. Но это делают не только резисторы. Даже тонкий кусок проволоки нагреется, если вы пропустите через него достаточное количество электричества. Это основная идея ламп накаливания (старомодных ламп в форме лампочек). Внутри стеклянной колбы находится очень тонкий моток проволоки, называемый нитью накала. Когда через него проходит достаточно электричества, он становится раскаленным добела, очень ярко — так что он действительно излучает свет, выделяя тепло. Около 95 процентов энергии, потребляемой такой лампой, превращается в тепло и полностью расходуется (при использовании энергосберегающей люминесцентной лампы намного более эффективен, потому что большая часть потребляемой лампой электроэнергии преобразуется в свет без потери тепла).

А теперь забудьте о свете — что, если бы нас действительно интересовало тепло? Внезапно мы обнаруживаем, что наша расточительная лампа накаливания на самом деле очень эффективна, потому что она преобразует 95 процентов энергии, которую мы в нее подаем, в тепло. Фантастика! Только вот проблема. Если вы когда-либо приближались к лампе накаливания, вы знаете, что она становится достаточно горячей, чтобы обжечь вас, если вы дотронетесь до нее (не поддавайтесь соблазну попробовать). Но если вы встанете даже на метр или около того, тепло от чего-то вроде 100-ваттной лампы будет слишком слабым, чтобы достичь вас.

Итак, что, если бы мы хотели создать электрический обогреватель по той же схеме, что и электрическую лампу? Нам понадобится что-то вроде увеличенной в масштабе нити накала лампы — может быть, в 20–30 раз мощнее, чтобы мы действительно могли чувствовать тепло. Нам понадобится довольно прочный материал (тот, который не плавится и прослужит долгое время при многократном нагревании и охлаждении), и он нам понадобится, чтобы выделять много тепла при разумной температуре. Здесь мы говорим о сути нагревательного элемента: прочного электрического компонента, предназначенного для отвода тепла, когда через него протекает большой электрический ток.

Что такое нагревательный элемент?

На фото: нагревательный элемент, скрытый внутри керамической варочной панели. Это один непрерывный элемент, начинающийся с синей точки и изгибающийся в форме лабиринта, пока не достигнет красной точки. Нет никакого смысла в том, чтобы этот элемент имел другую форму или размер: он должен концентрировать тепло именно под сковородой — и это наиболее эффективный способ добиться этого.

Типичный нагревательный элемент обычно представляет собой катушку, ленту (прямую или гофрированную) или полоску проволоки, которая излучает тепло, как нить накала лампы. Когда через него протекает электрический ток, он накаляется докрасна и преобразует проходящую через него электрическую энергию в тепло, которое излучается во всех направлениях.

Нагревательные элементы обычно изготавливаются на основе никеля или железа. Сплавы на основе никеля обычно представляют собой нихром, сплав, состоящий примерно из 80 процентов никеля и 20 процентов хрома (доступны другие составы нихрома, но смесь 80–20 является наиболее предпочтительной). Нихром является наиболее популярным материалом для нагревательных элементов по разным причинам:

он имеет высокую температуру плавления (около 1400 ° C),
не окисляется (даже при высоких температурах),
не слишком расширяется при нагревании,
имеет разумное (не слишком низкое, не слишком высокое и достаточно постоянное) сопротивление (оно увеличивается только примерно на 10 процентов между комнатной температурой и максимальной рабочей температурой).

Сплав на основе железа называется фехраль. Это железо-хромо-алюминиевый сплав с незначительным включением никеля (примерно 0,6%). Он также часто используется в нагревательных элементах, потому как имеет ряд преимуществ перед нихромом:

Низкая стоимость (в несколько раз ниже, чем у нихрома)
Высокая температура плавления (около 1500° C)
Высокая жаростойкость

Однако у фехрали есть и недостатки:

Типы нагревательных элементов

Есть много разных видов нагревательных элементов. Иногда спирали из нихрома или фехрали используется как таковой; в других случаях спирали встроены в керамический материал, чтобы сделать его более прочным и долговечным (керамика отлично справляется с высокими температурами и не боится большого нагрева и охлаждения), или изолированы в миканите и помещены в металлический корпус (к примеру, кольцевые и плоские нагреватели для экструдеров).

Размер и форма нагревательного элемента в значительной степени определяется размерами прибора, внутри которого он должен помещаться, и площадью, на которой он должен производить тепло. Щипцы для завивки волос имеют короткие спиральные элементы, потому что они должны выделять тепло через тонкую трубку, вокруг которой можно обернуть волосы. Электрические радиаторы имеют длинные стержневые элементы, потому что они должны рассеивать тепло через большую площадь комнаты. Электрические плиты имеют спиральные нагревательные элементы, подходящие по размеру для нагрева кастрюль и сковородок (часто элементы плиты покрыты металлическими, стеклянными или керамическими пластинами, чтобы их было легче чистить). Нагреватели нефтепродуктов для больших емкостей или цистерн представляют собой огромные металлические трубы с керамическими нагревательными элементами, потому что они должны производить мягкий нагрев на большой площади соприкосновения с легко воспламеняемыми жидкостями.

На фото: два вида нагревательных элементов. 1) Светящиеся нихромовые ленты внутри инфракрасного кварцевого нагревателя для сушки. 2) Вы можете четко видеть спиральный электрический ТЭН внизу чайника. Он никогда не накаляется докрасна так же, как провода ик обогревателя, потому что обычно он недостаточно нагревается. Однако, если вы достаточно глупы, чтобы включить чайник без воды внутри (как я однажды случайно сделал), вы обнаружите, что элемент чайника вполне может раскалиться докрасна. Этот опасный и катастрофический эпизод навсегда повредил мой чайник и мог поджечь мою кухню.

В некоторых приборах нагревательные элементы хорошо видны: в электрическом тостере легко заметить ленты из нихрома, встроенные в стенки тостера, потому что они раскалены докрасна. Электрические радиаторы выделяют тепло с помощью светящихся красных полос (по сути, просто спиральные, проволочные нагревательные элементы, которые выделяют тепло за счет излучения), в то время как электрические конвекторные нагреватели обычно имеют концентрические круглые нагревательные элементы, расположенные перед электрическими вентиляторами (поэтому они быстрее переносят тепло за счет конвекции).

У некоторых приборов есть видимые элементы, которые работают при более низких температурах и не светятся; электрические чайники, которым никогда не нужно работать выше точки кипения воды (100 ° C), являются хорошим примером. В других приборах нагревательные элементы полностью скрыты, как правило, из соображений безопасности. Электрический душ и щипцы для завивки волос имеют скрытые элементы, поэтому (надеюсь) нет риска поражения электрическим током.

Проектирование нагревательных элементов

Все это делает нагревательные элементы очень простыми и понятными, но на самом деле существует множество различных факторов, которые инженеры-электрики должны учитывать при их проектировании. В своей превосходной книге по этому вопросу Тор Хегбом перечисляет примерно 20–30 различных факторов, которые влияют на работу типичного нагревательного элемента, включая такие очевидные вещи, как напряжение и ток, длина и диаметр элемента, тип материала и рабочая температура. Есть также определенные факторы, которые необходимо учитывать для каждого типа элемента. Например, для витого элемента из круглой проволоки диаметр проволоки и форма витков (диаметр, длина, шаг, растяжение и т. д.) являются одними из факторов, которые критически влияют на производительность. С элементом ленты толщина и ширина ленты.

И это только часть истории, потому что нагревательный элемент не работает изолированно: вы должны учитывать, как он впишется в более крупный прибор и как он будет вести себя во время использования (когда он используется или неправильно используется по-разному) . Как, например, ваш элемент будет поддерживаться внутри устройства изоляторами? Насколько большими и толстыми они должны быть, и повлияет ли это на размер производимого вами прибора? Например, подумайте о различных типах нагревательных элементов, которые вам понадобятся в паяльнике, размере ручки и большом нагревателе конвектора. Если у вас есть элемент, «задрапированный» между опорными изоляторами, что произойдет с нагревательным элементом при сильном нагреве? Не будет ли он слишком сильно провисать, и это вызовет проблемы? Вам нужно больше изоляторов, чтобы это не произошло, или вам нужно изменить материал или элемент? размеры?

Если вы разрабатываете что-то вроде электрического камина с несколькими близко расположенными нагревательными элементами, что произойдет, когда они будут использоваться по отдельности или в комбинации? Если вы разрабатываете нагревательный элемент, через который проходит воздух (например, конвекторный обогреватель или фен), сможете ли вы создать достаточный поток воздуха, чтобы остановить его перегрев и значительно увеличить срок его службы? Все эти факторы должны быть сбалансированы, чтобы сделать продукт эффективным, экономичным, долговечным и безопасным.

Нужно ли нагревательному элементу высокое или низкое сопротивление?

Вы можете подумать, что нагревательный элемент должен иметь действительно высокое сопротивление — в конце концов, именно сопротивление позволяет материалу выделять тепло. Но на самом деле это не так. Тепло генерирует ток, протекающий через элемент, а не сопротивление, которое он испытывает. Получение максимального тока, протекающего через нагревательный элемент, намного важнее, чем проталкивание этого тока через большое сопротивление. Это может показаться запутанным и нелогичным, но довольно легко понять, почему это (и должно быть) истина, как интуитивно, так и математически.

Интуитивно …

Предположим, вы сделали сопротивление вашего нагревательного элемента настолько большим, насколько это возможно — фактически бесконечно большим. Тогда закон Ома (напряжение = ток ∙ сопротивление или V = I ∙ R) говорит нам, что ток, протекающий через ваш элемент, должен быть бесконечно малым (если I = V / R, I приближается к нулю, когда R приближается к бесконечности). У вас будет колоссальное сопротивление, отсутствие тока и, следовательно, отсутствие тепла. Итак, что, если мы впадем в противоположную крайность и сделаем сопротивление бесконечно маленьким. Тогда у нас была бы другая проблема. Хотя ток I может быть огромным, R будет практически равным нулю, поэтому ток будет проходить через элемент, как скоростной поезд, даже не останавливаясь, не производя тепла вообще.

Поэтому в нагревательном элементе нам нужен баланс между двумя крайностями: сопротивление, достаточное для выработки тепла, но не такое, чтобы оно слишком сильно уменьшало ток. Нихром и фехраль — отличный выбор. Сопротивление нихромовой проволоки (примерно) в 100 раз выше, чем у проволоки того же диаметра, сделанной из меди (отличный проводник), но только на четверть меньше, чем у графитового стержня аналогичного размера (довольно хороший изолятор) и может быть, только в миллионную триллионную часть меньше действительно хорошего изолятора, такого как стекло. Цифры говорят сами за себя: нихром — это средний проводник с умеренным сопротивлением, и никак не изолятор!

Математически…

Мы можем прийти к точно такому же выводу с помощью математики. Мощность, производимая или потребляемая потоком электричества, равна напряжению, умноженному на ток (ватты = вольт∙ ампер или P = V ∙ I). Мы также знаем из закона Ома, что V = IR. Исключите V из этих уравнений, и мы обнаружим, что мощность, рассеиваемая в нашем элементе, равна I² R. Другими словами, тепло пропорционально сопротивлению, но также пропорционально квадрату тока. Таким образом, ток оказывает гораздо большее влияние на выделяемое тепло, чем сопротивление. Удвойте сопротивление, и вы удвоите мощность (отлично!), Но удвоите ток, и вы увеличите мощность в четыре раза (фантастически!). Так что ток — вот что действительно важно.

Несложно подсчитать, что сопротивление нити накаливания типичной лампы накаливания составляет несколько сотен Ом.

Нагреватели сопротивления?

Мы часто называем электрический нагрев — то, что делают нагревательные элементы — «джоулевым нагревом» или «резистивным нагревом», как будто сопротивление является единственным фактором, который имеет значение. Но на самом деле, как я объяснил выше, существует множество взаимосвязанных факторов, которые следует учитывать при разработке нагревательного элемента, который эффективно работает в конкретном приборе. Сопротивление не всегда является тем, что вы контролируете и определяете: оно часто определяется для вас вашим выбором материала, размерами нагревательного элемента и т. д.

Еще одна важная деталь стиральной машины-автомат – ТЭН

Главная → Обзоры и статьи → Еще одна важная деталь стиральной машины-автомат – ТЭН

раздел каталога: Нагревательные элементы (ТЭНы) для стиральных машин

С самого начала СМА создавались с расчетом на то, что они смогут все дела, связанные со стиркой и сушкой – делать сами. И потому явственно ощущается тот факт, что без нагревательного элемента тут дело не обошлось. Потому как, если не он, то кто смог бы организовать нагрев воды до требуемой температуры? А сушка белья как без него возможна была бы? И вот именно потому в автомат-машинах обязательно присутствует ТЭН – одна из важнейших деталей стиральной техники.

ТЭНы стиральных машин и их устройство

С самого начала надо сказать, что если СМА «умеет» и воду греть, и сушку белья производить, то значит, у нее имеются два нагревательных элемента. ТЭН, который рассчитан на нагревание воды – устанавливается внизу бака, тогда как для организации просушки – применяется ТЭН в так называемой «сушильной камере».

ТЭН для стиральной машины – это трубчатый нагреватель (электро), способный преобразовывать электрическую энергию в тепловую. Как только стиральная техника подключается к электросети, то по ее нагревательному устройству (вернее по электрической спирали внутри устройства, запрессованной в нержавеющую трубку вместе с кварцевым песком) проходит электроэнергия, нагревающая воду до требуемой температуры. А подключение самого ТЭНа происходит за счет клемм, выполненных по типу пластин под контактные зажимы. Бывают еще клеммы и на резьбе – все зависит от модели стиральной машины.

Кстати, электрическая спираль, устроенная, внутри нержавеющей трубки, изготовлена из термоэлектрического сплава, который дает возможность выносить не только долгую штатную нагрузку, но и короткие по времени перегрузки (это может быть связано со скачками электрического напряжения). Если же говорить о месте крепления нагревательного устройства, то выясняется, что там обязательно наличие герметизирующей пластичной прокладки.

Конструктивные особенности ТЭНов машин-автоматов

Не помешает знать, что ТЭНы для нагрева воды схожи по своей конструкции, но могут иметь отличия по разным факторам: мощность, длина, угол изгиба нагревательного элемента, расположение клемм, наличие/положение отверстия под датчик температуры. Вот все эти параметры и разберем.

Если начать сравнение с мощности, то узнаем вот что: самые экономные нагревательные устройства потребляют мощность в пределах 800 Вт, а наиболее прожорливые – до 3000 Вт. Говоря про длину ТЭНов, то надо указать, что они могут быть длинными, короткими и средними по длине. Так короткий ТЭН – это нагревательная деталь, начиная от 15 см, а самая длинная – в пределах 30 см. Как упоминалось выше, различаются ТЭНы стиральных автомат-машин и по изгибу нагревательного элемента. Если форму они, как правило, все имеют спиралевидную, то угол их изгиба может колебаться от 15 до 45 градусов (бывают отдельные виды, у которых наблюдается даже превышение указанного параметра).

Наблюдается отличие и по клеммам: стандартные модели имеют с каждой стороны по одной клемме, а у таких СМА, как, допустим, Бош – по две на каждую сторону.

Стоит указать и на такое различие, как ТЭН для металлического бака и ТЭН для пластикового. Для железных баков делаются нагревательные устройства с резинкой в длину около 1,5 см (а то и меньше), а для бака из пластика – больше указанного параметра. А все потому, что пластиковый бак имеет более толстые стенки.

Не стоит пройти и мимо такой отличительной черты, коей является спец. отверстие для датчика. Если оно предусмотрено, то располагается в металлическом основании ТЭНа. Надо понимать, что если вдруг понадобится приобрести новый нагревательный элемент, то обязательно стоит учитывать эту особенность – покупать только ТЭН с отверстием под датчик.

Вода, как главный фактор против ТЭНа ТЭНы контактируют с водой – это само собой разумеется, потому не удивительно, что их поломка случается в первую очередь из-за появления накипи. Это сродни накипи в чайнике, только тут все серьезней и в большем объеме, потому, что накипь на ТЭНе представляет собой «букет» из разных нежелательных примесей. Когда наступает предел «терпимости» нагревательного устройства, то он об этом своим хозяевам сообщает так: уменьшается нагревательная способность, на стирку больше уходит электроэнергии и порошка, белье не блещет идеальной чистотой. В общем, все становится не так, как было раньше.

Если все эти сигналы оставить без внимания и продолжить эксплуатацию, то возможны огромные неприятности глобального масштаба – поломка других важных деталей машины-автомат и ее полный выход из строя. Чтобы такого не произошло, постарайтесь своевременно обратиться к мастерам, ремонтный сервис которых находится на высшем уровне по знанию проблем не только СМА, но и другой бытовой техники.

Срок службы нагревателя СМА

При нормальной эксплуатации срок службы ТЭНа может составлять от 5 до 10 лет. Но если создавать неблагоприятные моменты, то он выйдет из строя раньше указанного первого срока. И что может спровоцировать такой выход? Это:

Производственное качество самой СМА и деталей к ней;
Частота и температура стирки;
Жесткость воды.

Но больше все же «жизнь» машины-автомат, как и ее деталей зависит от качества. И если вы хотите всегда быть уверенными, что любая бытовая техника только от признанного производителя, то не ленитесь приобретать ее в специализированных центрах. Именно такие магазины могут предоставить все гарантии на свою продукцию, а также помочь с выбором любых запчастей, аксессуаров и установочной арматуры.

раздел каталога: Нагревательные элементы (ТЭНы) для стиральных машин

ТЭН для стиральной машины – описание, неисправности, замена

ТЭН – это нагревательный элемент. Его задача нагревать воду до необходимой температуры в стиральной машине. В разных моделях машинок он может быть расположен по-разному. В некоторых он находится с лицевой стороны, в других с тыльной. В обоих случаях нагревательный элемент крепится в нижней части бака. И к нему идут два провода.

Когда стиральная машина вдруг не стала греть воду, первым делом необходимо проверить работоспособность ТЭНа. Ведь его поломка – одна из самых частых неисправностей в этом виде бытовой техники. Нагревательный элемент выходит из строя из-за того, что контактирует с жесткой водой. При ее регулярном нагреве он покрывается накипью. И именно накипь является одной из основных причин поломки.

Сломался ТЭН – как поменять?

Для начала вам необходимо проверить, отключена ли электроэнергия в стиральной машине. Для ее отключения достаточно выдернуть вилку из розетки.

Затем нам необходимо снять крышку стиральной машины. Чаще всего ТЭН расположен сзади. И это делается просто. Так как в большинстве моделей задняя крышка легко снимается при необходимости. Она крепится всего на четырех болтах или саморезах.

Если же в вашей машинке он расположен спереди, то придется повозиться.

Для снятия передней стенки корпуса вам будет нужно снять фиксирующий манжету хомут. Обычно он снимается при помощи круглогубцев либо отвертки, в зависимости от того, какой тип хомута использован. Затем вам нужно заправить манжету внутрь барабана, чтобы она не мешалась. После этого снимается блокировка люка. Она фиксируется на двух болтах.

Так же нам понадобиться снять панель управления. Для этого сначала снимем крышку (верхнюю часть корпуса) стиральной машины. Она крепится с задней стороны двумя болтами. Удалив эти болты, мы сможем выдвинуть крышку из пазов. Для этого нужно толкнуть крышку с передней стороны назад. После чего она легко снимется. Затем достанем пластиковый лоток дозатора из бункера. Далее открутим фиксирующие винты и положим панель управления наверх так, чтобы она не мешала дальнейшей работе.

Затем снимем нижнюю панельку. В некоторых моделях она крепится болтами, в других защелками. Возможно, за ней будут винты, которые тоже нужно будет открутить. После всего этого мы наконец-то можем снять переднюю стенку стиральной машины.

Замена ТЭНа

Теперь извлечем ТЭН. Как мы уже писали выше, тэн находится в нижней части бака. И для начала вам понадобиться снять с него провода.

Если вы боитесь забыть, куда какие провода крепятся, то можете предварительно сфотографировать их положение на телефон или фотоаппарат. Затем снимайте клеммы с видимой части нагревательного элемента стиральной машины.

После этого вам нужно открутить фиксирующую гайку, которая находится посреди ТЭНа. Снимать ее не нужно. Нужно лишь открутить по максимуму, но так, чтобы она еще держалась на окончании резьбы. Затем ее вместе с торчащей шпилькой нужно вдавить внутрь. Возможно, для этого вам понадобиться постучать по ней молотком.

Далее вы можете достать ТЭН. Для этого вам может понадобиться поддеть его при помощи шлицевой отвертки или ножа. После того, как вы извлекли старый сломанный ТЭН вы можете убрать его в сторону и установить новую деталь. Собирается все точно так же, но в обратном порядке.

Видео для тех, у кого ТЭН расположен с фронтальной стороны машинки

Для тех, у кого нагревательный элемент находится спереди (чаще всего в машинках Bosch) мы подготовили специальное видео для того, чтобы наглядно продемонстрировать весь процесс замены ТЭНа своими руками. Оно на английском языке, но перевод особо и не понадобиться. Нужно просто повторять все то, что делает мастер. И будет вам счастье! Смотрите видео и делайте замену тэна своими руками:

Видео для тех, у кого нагревательный элемент находится с тыльной стороны стиральной машины

Теперь для других наших читателей, тех, у кого модель машинки подразумевает наличие ТЭНа с задней стороны, что, кстати, более распространено в России, мы тоже подготовили видео. Вам повезло больше. И вам не придется снимать переднюю стенку машинки. Ведь это дольше и сложнее, чем просто открутить несколько болтов на задней и снять ее. Добраться до нагревательного элемента тут не составит проблем.

После этого вам лишь понадобиться снять провода и открутить гайку. Так же гайку можно не совсем скручивать, а оставить ее на конце резьбы. Затем тоже нужно будет вдавить шпильку внутрь и извлечь ТЭН. Положение проводов вы тоже можете заранее сфоткать при необходимости. Это поможет вам запомнить, куда какой провод крепить при обратной сборке. Смотрите видео с заменой нагревательного элемента стиральной машины:

Где купить ТЭН?

Если вы задались вопросом, а где же купить ТЭН? То мы вам поможем. Для покупки ТЭНа вы можете обратиться в любой сервисный центр, обслуживающий марки машинок, аналогичные вашей. Так же вы можете обратиться по объявлению в газете о продаже запчастей. Мы не рекомендуем приобретать детали, бывшие в употреблении. Ведь новый ТЭН стоит достаточно не дорого.

И самый простой способ приобрести ТЭН – это найти продавца при помощи интернета. Для этого откройте любой поисковик. Можете воспользоваться самыми популярными вариантами, а точнее Яндексом или Гуглом.

После этого вбейте в поисковой строке что-то типа: «купить ТЭН в Москве». Если ваш город не Москва, тогда замените слово «Москва» на название вашего города. И нажмите клавишу «Enter». После этих действий вы увидите поисковую выдачу. Это те сайты, которые на взгляд поисковика наиболее соответствуют вашему запросу. Покликайте на них, ознакомьтесь со стоимостью ТЭНов и выбрав подходящий вам интернет-магазин, позвоните и закажите нагревательный элемент для вашей стиральной машинки. Скорее всего, при общении по телефону вам понадобиться назвать модель вашей машинки.

Если вдруг необходимого вам ТЭНа у данного продавца не оказалось, то звоните следующему. Если вы живете в маленьком городе или деревне, то, возможно, вам придется заказывать деталь с доставкой с другого более крупного населенного пункта. Так же вы можете съездить и забрать деталь самостоятельно. Но в этом случае мы рекомендуем предварительно созвониться с продавцом и убедиться, что запасная часть есть в наличии. Это поможет вам сэкономить время и не ездить попусту.

Желаем вам удачной замены неисправной детали. И чтобы ваша стиральная машина служила вам хорошо. И долго радовала качественной работой и чистым приятно пахнущим бельем. Продолжайте изучать наш сайт, здесь вы найдете много интересной и полезной информации. И удачного дня!

Поделитесь своим мнением — оставьте комментарий

Сухие ТЭНы.

Устройство и особенности. Виды и преимущества

Холодная вода нагревается в бойлере ТЭНом. Это трубчатый электронагреватель. Он состоит из трубки, в которой расположена спираль из проволоки, нагревающейся от электрического тока. Между проволокой и трубкой засыпан песок с диэлектрическими свойствами для предотвращения замыкания.

Бойлер состоит из емкости с выводами для горячей и холодной воды. ТЭН находится в емкости, нагревает воду. На ТЭНе со временем появляется налет в виде солей магния и кальция. Слой соли становится все больше, передача тепла ухудшается, затрачивается больше времени на нагрев, а следовательно, повышаются расходы на электроэнергию.

Есть решения этой проблемы в виде различных фильтров воды и магниевых стержней. Но появились бойлеры с инновационным решением в виде сухого ТЭНа. В бойлерах располагают металлическую колбу, соприкасающуюся с водой. В колбу помещены сухие ТЭНы для нагревания. Все чаще изготовители оснащают водонагреватели таким сухим ТЭНом.

Он продлевает работу устройства, упрощает обслуживание. Большинство изготовителей перешли на сухие нагреватели, так как это является перспективным направлением, снижающим затраты на электроэнергию и покупку бойлера.

Конструкция сухих ТЭНов постоянно совершенствуется. Существует несколько типов исполнения:

В колбу с ТЕНом залито масло. Его теплопроводность выше воздуха, возникает экономия энергии для нагревания воды.
Наиболее простой вариант. ТЭН находится в колбе в воздухе. Это дешевая конструкция, техническое обслуживание и замену ТЭНа легко произвести.

При работе на сухом ТЭНе нет контакта с водой и опасности поражения током. Когда спираль из проволоки перегорит, то она может прикоснуться к стенкам трубки, возникнет напряжение на корпусе бойлера. Качественные сухие ТЭНы надежные в плане безопасности. При выходе из строя они просто не работают, проволока не касается трубки. Но опасность все равно существует.

Обычные трубчатые нагреватели применяются в бытовой технике для нагрева жидкостей. Воздушные сухие ТЭНы применяются реже, но его свойства все чаще используются в различных сферах промышленности и быта. Они применяются для нагревания смесей газа, воздуха, в электрокалориферах, печах для сауны, конвертерах, пушках в тепловых завесах.

Классы нагревателей основаны на принципиальных схемах работы в различных средах. Они отличаются тем, что могут работать в спокойных или движущихся средах. От этого зависит прочность конструкции, ее долговечность. Нагреватели для спокойных условий выполняют менее прочными и защищенными от температуры.

По сферам использования воздушные нагреватели разделяются по значению поддерживаемого напряжения, в зависимости от решаемой задачи. Универсальным ТЭНом классического типа можно считать воздушный нагреватель на 220 вольт. Его применяют в бытовых приборах, в областях производства для нагревания жидкостей согласно технологических процессов. В специальных сферах промышленности применяют сухие ТЭНы на 380 или 660 вольт.

Материалы изолятора

Обычный воздушный сухой нагреватель состоит из металлической трубки со спиралью из проволоки с высоким сопротивлением внутри нее. Для поддержания хорошей герметичности, составные части плотно прилегают друг к другу, использован специальный изоляционный материал.

Покупатели должны знать, какой материал входит в состав элемента. Сухие тэны с металлическими ребрами выполняются из нержавеющей или углеродной стали. В каждом случае подходит индивидуальный вариант, так как рабочая среда предназначена для своих параметров действия на материал. Универсальным свойством материала является коррозионная стойкость. Для воздушных сухих нагревателей такие требования не высоки, по сравнению с нагревателями для жидкостей.

Устройство сухого ТЭНа

В обычных нагревателях воды (трубчатых) элемент нагрева помещается непосредственно в воду. В водонагревателях с вариантом сухого ТЭНа элемент нагрева располагают в запаянной трубке, контакта с водой нагреватель не имеет.

Обычный водяной нагреватель комплектуется анодом из магния, для защиты от накипи в баке. При использовании сухого нагревателя анод помещается в бак через отдельное отверстие.

По форме также нагреватели разных типов имеют отличия. Сухой нагреватель тонкий и прямой, так как он располагается в металлической трубе, а обычный ТЭН бывает самой разной формы.

Сухой нагреватель входит в комплект баков выше 50 литров, так как по своим размерам он не подойдет для бака меньшего размера.

Особенности конструкции гибких сухих нагревателей

Элементы нагревателя со свойствами гибкости показывают подход высоких технологий к осуществлению нагрева среды. Их отличие от обычных нагревателей в том, что человек может без специального инструмента задать ТЭНу любую необходимую форму. Свойство гибкости не снижает эксплуатационные качества изделия. Нагреватель конкурирует в свойствах мощности и термической стойкости с обычными моделями, в том числе и с жидкостными.

Гибкие сухие воздушные нагреватели используются в специальном оборудовании и пресс-формах с горячими каналами. Специфика производства создала условия необходимости конструирования гибкой структуры.

Технические данные

Сухие тэны выпускаются в огромном ассортименте, несмотря на малую распространенность в сравнении с аналогами для жидкости. Их характеристики различны по рабочим свойствам и по конструкции. Длина контактного стержня достигает длины 60 см, от этого значения зависит сфера применения. По месту использования выбирают нагревательный элемент по конфигурации, свойствам и размерам.

Диаметр трубки колеблется в пределах 8-16 мм. Существуют разные варианты моделей нагревателей по быстродействию нагревания, которое обуславливается мощностью. Широкое распространение получил нагреватель воздушного сухого типа мощностью 2 кВт, на напряжение 380 вольт. Модели более 40 см могут работать в сети 220 вольт. Также применяются и другие нагреватели в широком диапазоне мощностей от 0,2 до 10 кВт.

Установка сухих нагревателей

Монтаж и крепление производится механическими фиксаторами в виде хомутов, втулок, зажимов и скоб. Широко применяется способ пайки, который нужно выполнять осторожно. Точки пайки необходимо размещать от торца нагревателя на 50 мм. Сухой нагреватель гибкого типа закрепляется на раствор клея или механическим методом укладки в пазы.

Особенности обслуживания

Фирмы изготовители производят все более качественные изделия для нагревания воды с высокими защитными свойствами. Но, если вовремя не проводить обслуживание оборудования, то долговечная эксплуатация их невозможна. Необходимо чистить поверхности нагрева от загрязнений с интервалом времени, зависящим от условий работы и свойств среды.

При использовании гибкого воздушного электронагревателя требуется защитная смазка мест прилегания элемента. Перед началом запуска оборудования необходимо удалить с него консервационную смазку, которая будет мешать для оптимальной тепловой отдачи.

Сухие ТЭНы имеют недостатки

Бытует мнение, что сухой нагреватель не экономичный, так как в металлической трубке есть зазор между спиралью и стенкой трубки. Сначала греется трубка, а потом греется вода. Но это утверждение можно опровергнуть. Нагрев проходит внутри среды, потери для нагрева наименьшие. Диаметр ТЭНа меньше диаметра трубки на 2 мм, прослойка воздуха минимальная.

Мощность сухих нагревателей меньше обычных. Их мощность достигает 1200 ватт, по сравнению с обычными на 2 кВт. Зато сухие ТЭНы устанавливают 2 штуки на один бойлер, общая разница в мощности получается незначительная.

Недостаток, с которым не поспоришь, это высокая цена. Разница в стоимости примерно в 1,5 раза.

Преимущества

Простое обслуживание. Для замены элемента будет необходима отвертка для снятия корпуса из пластика и отвинчивания распорного винта. Больше никаких работ не требуется, только вытащить неисправный элемент и установить новый. А для замены «мокрого» ТЭНа вам нужно сливать воду, отвинчивать фланец, остатки воды могут вылиться на вас. Необходимо каждый раз менять прокладку под фланцем. Это грязная и дорогостоящая работа.
Цена нагревателя. Сухой элемент стоит около 15 долларов. Это зависит от производителя и продавца. «Мокрый» элемент стоит от 26 долларов и выше. Если у вас титан малоизвестной марки, то купить мокрый ТЭН будет непросто, и цена будет высокой. Прокладка также будет стоить немало денег.
Простота замены 1-го элемента. Если вышел из строя один элемент, то вы меняете его, не касаясь к другим элементам, не сливаете воду, и даже сам водонагреватель не нужно снимать со стены. Времени это займет не более 10 минут. Для замены мокрого элемента, тем более, если их два, нужно слить воду, снять сам нагреватель, открутить гайки. Затем нужно решать: менять сразу два элемента, или ждать, пока выйдет из строя второй, зная, что опять придется повторять эти неприятные процедуры.
Доступность в продаже. Сухие ТЭНы подобны по своему оформлению, отличаются только длиной или диаметром. Во многих магазинах по продаже электротоваров их можно легко найти. Мокрые нагреватели изготавливаются под конкретную марку изделия, заказываются отдельно. Необходимо ждать, когда его доставят.

При покупке водонагревателя с элементом «мокрого» типа можно сэкономить до 30 долларов. Но это не окупит стоимость замены нагревательного элемента, с множеством неприятных работ по обслуживанию.

Трубчатый электронагреватель (ТЭН) – как проверить-прозвонить без приборов

Трубчатый электрический нагреватель (ТЭН) – это электронагревательный элемент в виде металлической трубки произвольной формы, в которой размещена спираль из нихромовой или фехромовой проволоки с выводами на концах. Для изоляции спирали и передачи от нее тепла трубку заполняют кварцевым песком. У ТЭНа нет полярности, поэтому безразлично к какому выводу подключать фазу и ноль.

ТЭН был изобретен и запатентован 20 сентября 1859 года американцем Джорджем Симпсоном.

Практически в любых современных электронагревательных приборах, таких, например, как электрочайник, утюг, автоматическая стиральная машина, обогреватель в качестве источника тепла используются ТЭНы.

Если в электроприборе не происходит нагрева, то это не значит, что вышел из строя ТЭН. Вполне возможно причиной неисправности может быть выключатель, терморегулятор или другие элементы управления. Но обычно в первую очередь проверяют ТЭН, так как его проверка не представляет трудностей. Любой домашний мастер, прочитав эту статью даже не имея опыта по прозвонке и замене ТЭНа легко справиться с такой задачей, выбрав наиболее доступный способ проверки.

Устройство трубчатого электронагревателя (ТЭН)

Как видно из ниже представленного чертежа ТЭН представляет собой металлическую трубку из меди, нержавеющей стали или железа, по центру которой проложена нихромовая спираль, свитая в виде пружины.

Трубка внутри полностью и плотно заполнена песком, что позволяет эффективно отводить тепловую энергию от спирали и исключить ее соприкосновение с трубкой. Концы спирали соединены сваркой с контактными стержнями, которые закреплены внутри трубки с помощью керамических изоляторов. Для подачи питающего напряжения на концах контактных стержней нарезают резьбу или приваривают контактные пластины.

Трубки для изготовления ТЭНов используют разных диаметров и в зависимости от назначения придают им различные формы вплоть до спиралеобразной. Наглядным примером может служить электрокипятильник.

Какие бывают неисправности ТЭНов

Наиболее часто ТЭНы отказывают из-за обрыва нити нихромовой спирали, который происходит по причине расплавления нихромовой нити из-за ее перегрева. Перегрев случается если на ТЭНе образовался толстый слой накипи или ТЭН, предназначенный для работы в жидкой среде, включен без нее. Перегореть спираль может из-за исходного низкого качества ТЭНа.

Спираль по центру трубки ТЭНа удерживается за счет плотного ее наполнения песком. Если при засыпке песка его плохо уплотнили или спираль сместилась от центра к стенке трубки, то со временем от вибрации спираль может переместиться и прикоснуться к внутренней поверхности трубки.

Если спираль прикоснется только в одной точке, то при отсутствии подключения заземляющего провода УЗО в квартирной электропроводке работоспособность ТЭН не потеряет и электрочайник или любой другой нагревательный прибор будет продолжать работать. Но при этом возникает вероятность попадания фазы на корпус изделия и если он металлический, то и вероятность поражения током человека при прикосновении к корпусу.

В случае если электроприбор заземлен, то в результате укорочения спирали выделяемая мощность существенно возрастет и если не сработает автомат защиты, спираль расплавится и ТЭН выйдет из строя окончательно.

Если спираль прикоснется к трубке одновременно в двух и более местах, как на фотографии, то при отсутствии заземления и УЗО, если не успеет сработать автоматический выключатель, спираль сразу же перегорит.

Таким образом, ТЭНы могут иметь одну из двух неисправностей – обрыв нихромовой спирали или короткое замыкание ее на металлическую трубчатую оболочку. Любой из этих отказов устранить невозможно и ТЭН подлежит замене.

В современных электрочайниках, мультиварках и утюгах ТЭН приваривают к корпусу изделия и при выходе ТЭНа из строя приходится покупать новый электроприбор.

Как проверить-прозвонить ТЭН

В зависимости от наличия средств измерений проверить ТЭН можно одним из следующих способов. Измерять сопротивление спирали и сопротивление между спиралью и трубкой с помощью стрелочного тестера или мультиметра, прозвонить с помощью индикатора фазы или контрольки электрика.

Проверка ТЭНа

с помощью стрелочного тестера или мультиметра

Для проверки нужно прибор включить в режим измерения минимального сопротивления и концами щупов прибора прикоснуться к выводам ТЭНа.

Если спираль в обрыве, то стрелочный тестер покажет сопротивление равное бесконечности, а мультиметр покажет «1» вместо реального сопротивления, что равносильно бесконечному сопротивлению.

Рассчитать какое сопротивление должна иметь спираль ТЭНа в зависимости от его мощности можно с помощью онлайн калькулятора.

Онлайн калькулятор для расчета величины сопротивления по потребляемой мощности
Напряжение питания, В:
Мощность, Вт:

Достаточно ввести в окошки калькулятора напряжение, на которое рассчитан ТЭН и его мощность. Обычно эти значения выдавлены на трубке. Можно воспользоваться информацией о потребляемой мощности электроприбора. Например, сопротивление ТЭНа электрочайника мощностью 2000 Вт составит 24,2 Ом.

Если спираль цела, то далее нужно одним концом щупа мультиметра прикоснуться к любому из выводов ТЭНа, а вторым к металлической трубке. Если короткого замыкания между спиралью и трубкой нет, то стрелочный тестер покажет бесконечное сопротивление, а мультиметр покажет «1». Если прибор покажет отличное от указанного значения, то короткое замыкание налицо и такой ТЭН дальнейшей эксплуатации не подлежит.

Проверка ТЭНа

с помощью светодиода и батарейки или источника питания

Если нет в наличии тестера или мультиметра, или села в мультиметре батарейка типа «Крона», то при наличии любого светодиода, а они есть практически во всех бытовых электроприборах и любой батарейки, даже севшей, напряжением от 3 В до 12 В, можно успешно проверить любой ТЭН, в том числе и электрочайника.

На фотографии Вы видите, как можно с помощью, вынутой из мультиметра севшей батарейки «Крона» (напряжение на ее выводах составляло всего 5 В вместо 9 В), резистора номиналом 51 Ом и светодиода проверить целостность спирали ТЭНа. Только надо учесть, что светодиод не лампочка и его нужно подключать, соблюдая полярность. Так как сам ТЭН имеет сопротивление, то при проверке спирали при использовании старой батарейки можно обойтись без резистора.

Если светодиод светит, значит, спираль целая. Для проверки сопротивления изоляции нужно отключить схему от любого из контактных стержней ТЭНа и прикоснуться к трубке ТЭНа. Светодиод не должен светить.

Если нет под рукой батарейки, то ее можно с успехом заменить любым сетевым источником питания постоянного или переменного тока, подойдет также любое зарядное устройство, например, от сотового телефона или ноутбука. На этой фотографии с помощью зажимов типа «крокодил» питающее напряжение подано с источника постоянного напряжения. Светодиод уверенно светил при изменении напряжения от 2,5 до 12 В.

Проверка ТЭНа с помощью индикатора фазы

Внимание! При проверке ТЭНа с помощью индикатора фазы и контрольки электрика следует соблюдать осторожность. Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током. Другими словами, прикасаться рукой к корпусу ТЭНа и его выводам после подключения к розетке недопустимо.

Если под рукой имеется индикатор фазы электрика, то с помощью него тоже можно проверить исправность ТЭНа. При этом сопротивление изоляции (между нихромовой спиралью и трубкой) будет проверено с большей достоверностью, так как при проверке мультиметром прилагается напряжение не более 9 В, а при проверке индикатором более 220 В.

Для проверки необходимо сначала определить, где в розетке находится фаза (по правилам должна находиться справа) и затем соединить отрезком провода с фазным выводом один из контактных стержней ТЭНа, как показано на фотографии.

Далее прикоснуться жалом индикатора фазы сначала к противоположному контактному стержню ТЭНа (лампочка индикатора должна светиться), а затем к трубке (лампочка не должна светиться).

Если при прикосновении к противоположному выводу ТЭНа лампочка индикатора не светится, значит, спираль в обрыве, а если светится при прикосновении к трубке, значит, имеется пробой изоляции (спираль касается трубки).

Проверка ТЭНа с помощью контрольки электрика

Проверить ТЭН с помощью контрольки электрика может практически каждый, так как не требуется никаких измерительных приборов. Суть проверки заключается в последовательном включении со спиралью ТЭНа любой лампочки с последующим подключением схемы к бытовой электропроводке 220 В.

Для подготовки к проверке необходимо взять вилку со шнуром и один его конец присоединить к любому контактному выводу ТЭНа, а второй конец к электрическому патрону. Далее ко второму выводу патрона присоединяется дополнительный отрезок провода. В патрон вкручивается любая лампочка, рассчитанная на напряжение 220 В.

Сначала свободный провод от патрона подключается к свободному концу ТЭНа, как показано на схеме выше. Затем вилка вставляется в розетку. При исправной спирали лампочка должна ярко светить. Если не светит, то спираль в обрыве и дальше можно не проверять, так как ТЭН дальнейшей эксплуатации не подлежит.

Далее вилка вынимается из розетки и правый по схеме вывод из патрона подсоединяется к трубке ТЭНа, как показано на фотографии. Вилка вставляется в розетку, если лампочка не светит, значит, сопротивление изоляции между спиралью и трубкой большое и ТЭН исправен. В случае, если лампочка начала светиться, значит имеет место пробой изоляции и такой ТЭН эксплуатировать недопустимо.

Нестандартные способы проверки ТЭНов

Если нет возможности проверить ТЭН одним из выше приведенным способом, то можно провода от шнура с вилкой подключить непосредственно к выводам ТЭНа и на несколько секунд вставить вилку в розетку. Если ТЭН начнет нагреваться, то значит спираль целая. Осторожно, при проверке температуры нагрева ТЭНа рукой не обожгитесь.

Для проверки сопротивления изоляции один из концов шнура, при вынутой вилке из розетки нужно отсоединить от вывода ТЭНа и присоединить его через предохранитель рассчитанный на ток защиты не более 5 А к трубке ТЭНа. Затем вставить вилку в розетку бытовой электросети. Тут время не ограничено. Если предохранитель сразу не перегорит, значит короткого замыкания спирали с корпусом нет и ТЭН исправен.

Привести все возможные способы проверки ТЭНа просто нереально. ТЭН даже можно проверить с помощью стационарного телефонного аппарата, включив его в разрыв одного из проводов, с помощью которых подключен телефон к сети. Если после подключения в снятой трубке будет сигнал, значит ТЭН исправен. Можно даже и трубку телефона не поднимать, а позвонить с мобильного телефона на него. Наличие звука звонка подтвердит целостность спирали ТЭНа.

Что такое нагревательный элемент? (с картинками)

Нагревательный элемент — элемент электрического устройства, преобразующий электричество в тепло. Нагревательные элементы используются в таких вещах, как обогреватели, фены, плиты, посудомоечные машины, духовки, кофеварки, тостеры и всевозможные другие устройства, которые выделяют тепло для работы.

Нагревательные элементы состоят из витков проволоки, которые могут быть обернуты изоляционными или защитными материалами в зависимости от того, где они используются. Когда электричество проходит по проводу, оно сталкивается с сопротивлением, что приводит к выделению тепла. Количество вырабатываемого тепла можно регулировать, изменяя силу тока, проходящего через провод, что может быть сделано с помощью автоматического термостата или с ручными настройками, управляемыми пользователем, например, когда кто-то включает плиту на полную мощность, чтобы вскипятить воду, или поддерживает на слабом огне, чтобы получился нежный соус.

Нагревательные элементы обычно перегорают со временем. По этой причине они часто конструируются в доступной форме, чтобы можно было легко вытащить неисправный нагревательный элемент и заменить его новым. Поскольку замена иногда может быть дорогостоящей, рекомендуется провести некоторые тесты, чтобы подтвердить, что проблема заключается в нагревательном элементе; например, тепло может не выделяться из-за того, что к элементу не поступает электричество, что может быть вызвано перегоранием предохранителя, неисправностью проводки или другими причинами.

Нагревательные элементы могут сильно нагреваться. Они сделаны из металлических сплавов, которые хорошо подходят для использования в качестве нагревательных элементов, поскольку они могут выдерживать многократные циклы нагрева и охлаждения. В условиях повышенной влажности нагревательный элемент может быть спрятан за барьером в целях безопасности. Барьер будет рассеивать тепло, не позволяя воде вступать в прямой контакт с элементом.

Хотя замена нагревательных элементов обычно относительно проста, рекомендуется обратиться за помощью к электрику. Если выход из строя нагревательного элемента сопровождается запахом гари, хлопками, электрическими дугами или другими, так сказать, фейерверками, это может свидетельствовать о том, что в устройстве есть проблема с электрической системой, и оно может быть небезопасным. Точно так же, если нагревательные элементы продолжают перегорать, это указывает на основную электрическую проблему. Электрик может оценить устройство и нагревательный элемент, чтобы убедиться, что проблема заключается в нагревательном элементе, и выявить любые проблемы безопасности, которые необходимо решить перед заменой элемента.

Мэри МакМахон

С тех пор как несколько лет назад Мэри начала работать над сайтом, она приняла захватывающая задача быть исследователем и писателем HomeQuestionsAnswered. Мэри имеет степень по гуманитарным наукам в Годдард-колледже и проводит свободное время за чтением, приготовлением пищи и прогулками на свежем воздухе.

Мэри МакМахон

Как работает нагревательный элемент?

Одним из самых влиятельных изобретений в области современного отопления и электричества является нагревательный элемент. Электрические обогреватели, тостеры, сушилки и многое другое полагаются на нагревательные элементы. Но что такое нагревательный элемент и как работает нагревательный элемент?

Наши технические специалисты всегда готовы помочь вам Расписание онлайн сегодня

Содержание

Что такое нагревательный элемент?

Нагревательный элемент преобразует электрическую энергию в тепло посредством процесса сопротивления, также известного как Джоулев нагрев. Электрический ток, проходящий через элемент, встречает сопротивление, которое выделяет тепло.

Обычно нагревательные элементы изготавливаются из змеевика, ленты или полоски проволоки, которая обеспечивает тепло, как нить накала лампы. Нагревательные элементы содержат электрический ток, который проходит через катушку, ленту или проволоку и сильно нагревается. Нагревательный элемент преобразует проходящую через него электрическую энергию в тепло, которое распространяется наружу во всех направлениях.

Как работает нагревательный элемент?

Нагревательные элементы помогают преобразовывать электричество в тепло. Однако, чтобы понять, как работает нагревательный элемент, мы должны помнить некоторые основные уроки электричества.

Во-первых, проводники хорошо переносят электричество. И наоборот, изоляторы являются плохими носителями электричества. И проводники, и изоляторы оказывают сопротивление протекающему по ним электрическому току, хотя и в разной степени. Проводники имеют низкое сопротивление, а изоляторы — высокое сопротивление. Таким образом, электронные схемы включают резисторы, которые контролируют величину протекающего тока. Наконец, как работает нагревательный элемент?

«Работа резисторов заключается в преобразовании электрической энергии в тепловую. Другими словами, они нагреваются, когда через них проходит электричество. Но это делают не только резисторы. Даже тонкий кусок провода нагреется, если через него пропустить достаточное количество электричества. Это основная идея ламп накаливания (старомодные лампы в форме лампочки). Внутри стеклянной колбы есть очень тонкая катушка проволоки, называемая нитью.
Когда через него проходит достаточное количество электричества, он раскаляется добела, очень ярко, так что он действительно излучает свет, производя тепло». В результате нагревательные элементы представляют собой прочный электрический компонент, который выделяет тепло, когда через него проходит большой электрический ток.

Типы нагревательных элементов

Многие приборы содержат нагревательные элементы, а это означает, что существует несколько типов нагревательных элементов.

Металлические нагревательные элементы

Металлические нагревательные элементы обычно изготавливаются из нихрома, состоящего из 80% никеля и 20% хрома. Из нихрома 80/20 получаются отличные нагревательные элементы, потому что этот материал обладает довольно высоким сопротивлением.

Другие типы металлических нагревательных элементов включают резистивную проволоку, которая обычно используется в таких устройствах, как тостеры, фены, печи и напольное отопление. Кроме того, травленая фольга, которая также изготавливается из материалов, аналогичных резистивной проволоке, и обычно используется в приложениях для прецизионного нагрева.

Нагревательные элементы PTC

Нагревательные элементы с ПТКС изготавливаются из проводящей резины с ПТКС и увеличивают удельное сопротивление в геометрической прогрессии при повышении температуры. Эти нагревательные элементы работают с нагревателями, которые производят большое количество энергии на холоде. В результате они быстро нагреваются и поддерживают постоянную температуру.

Композитные нагревательные элементы

Композитные нагревательные элементы состоят из трубчатых или покрытых оболочкой элементов и образуют тонкую спираль из проволоки из сплава, устойчивого к нихрому. Композитные нагревательные элементы могут быть встроены в такие бытовые приборы, как тостер, в виде прямого стержня. И наоборот, композитные элементы можно сгибать и встраивать в бытовые приборы, такие как электрические плиты, духовки или кофеварки.

Как починить или отремонтировать нагревательный элемент?

Номер детали многих нагревательных элементов указан на самом элементе. Это помогает определить деталь, которая помогает при замене. Например, знание точной детали помогает техническим специалистам решить любые проблемы с нагревательными элементами (в частности, в печи).

«Номер детали нагревательного элемента указан на самом нагревательном элементе. На всех печах указаны модель и серийный номер на видном месте, чтобы облегчить поиск запасных частей. Если печь устанавливается поставщиком услуг, поставщик услуг также размещает на внешней стороне печи наклейку с контактной информацией для получения помощи и услуг по ремонту. Если номер недоступен, производитель печи, также четко обозначенный снаружи системы, предоставит правильную запасную часть нагревательного элемента».
Услуги по ремонту и замене систем отопления

Для замены электрического нагревательного элемента требуется помощь лицензированного подрядчика по ОВКВ. Как правило, компания, которая установила вашу печь, лучше всего подходит для ремонта, но любой подрядчик по качественному отоплению обладает знаниями, чтобы решить проблемы с вашим нагревательным элементом.

Наша команда техников предлагает инновационные услуги по ремонту отопления для домов в таких районах Коннектикута, как Бриджпорт, Стэмфорд, Нью-Хейвен, Уотербери и Норуолк. Кроме того, наш персонал предоставляет другие виды решений HVAC, такие как установка кондиционеров, обслуживание котлов и ремонт кондиционеров. Если вам нужна помощь с неисправными нагревательными элементами в вашей системе, позвоните нашим специалистам по телефону (860) 325-7836, чтобы записаться на прием. Наши сотрудники проведут осмотр вашей печи или системы отопления, чтобы диагностировать и устранить проблему.

Типы нагревательных элементов

Ad· jlcelectromet.com/heating-alloys

Специальные никелевые сплавы мирового класса для нагревательных элементов

JLC Electromet Pvt. Ltd. является одним из ведущих мировых производителей из специальных сплавов на основе никеля в формах проволоки, стержня, полосы и ленты . Сертифицированный по стандарту ISO:9001 производитель никелевого сплава в Индии , являющийся вертикально интегрированным и поставляет в более чем 50 стран . Никель-хромовые, медно-никелевые и другие сплавы для нагревательной и резистивной промышленности .

E: [email protected]
Тел.: +91 (141) 233 1215

Нажмите здесь, чтобы узнать о ваших требованиях к любому типу никелевых сплавов

Нагревательный элемент преобразует электрическую энергию в тепло посредством процесса Джоулев нагрев . Джоулев нагрев происходит, когда электрический ток, проходящий через электрический элемент, сталкивается с сопротивлением, что приводит к нагреву электрического элемента. Этот процесс не зависит от направления тока, проходящего через него.

Различные типы нагревательных элементов можно классифицировать на основе материала, используемого для их изготовления, который придает им соответствующие характеристики

Основные типы нагревательных элементов:
1. Metal Heating Elements
2. Ceramic and Semiconductor Heating Elements
3. Thick Film Heating Elements
4. Polymer PTC Heating Elements
Composite Heating Elements
Combination Heating Element Systems

Metal Heating Elements

Resistance Wire Heating Elements

Нагревательные элементы с металлическим сопротивлением обычно представляют собой катушку, ленту (прямую или гофрированную) или полоску проволоки, которая выделяет тепло так же, как нить накала лампы. Они используются в обычных нагревательных устройствах, таких как подогрев полов, отопление крыш, тостеры, фены, промышленные печи, обогрев дорожек, сушилки и т. д. Наиболее распространенные классы используемых материалов включают:

Хромоникелевый сплав: в большинстве нагревательных элементов с проволокой сопротивления используется нихром 80/20 (80 % никеля, 20 % хрома) в форме проволоки, ленты или полосы. NiCr 80/20 является идеальным материалом, поскольку он имеет относительно высокое сопротивление и образует прилипший слой оксида хрома при первом нагревании. Материал под этим слоем не окисляется, что предотвращает разрыв или перегорание провода.
Сплав FeCrAl: сплавы FeCrAl или железо-хром-алюминиевые сплавы представляют собой ферромагнитные сплавы, свойства электрического сопротивления которых аналогичны характеристикам никель-хромовых сплавов, что делает их подходящими для электронагрева. Хотя отсутствие никеля делает их дешевле, чем никель-хромовые сплавы, это также делает их более подверженными коррозии. Эти FeCrAl Ассортимент электрических нагревательных элементов имеет самый широкий рынок.
CuNi Alloy: CuNi Alloy или медно-никелевые сплавы характеризуются низким удельным электрическим сопротивлением и низким температурным коэффициентом сопротивления. Они обеспечивают хорошую стойкость к окислению и химической коррозии и используются для низкотемпературного нагрева.
Протравленная фольга: Нагревательные элементы из протравленной фольги изготавливаются из тех же сплавов, что и проволочные элементы сопротивления, но производятся с использованием процесса субтрактивного фототравления. Этот процесс начинается с непрерывного листа металлической фольги и заканчивается сложной схемой сопротивления нагревательного элемента. Эти нагревательные элементы обычно используются в прецизионном нагреве, например, в медицинской диагностике и в аэрокосмической отрасли.

Керамические и полупроводниковые нагревательные элементы

Нагревательные элементы из дисилицида молибдена: Дисилицид молибдена (MoSi2) интерметаллическое соединение, силицид молибдена, представляет собой огнеупорную керамику, в основном используемую в нагревательных элементах. Он имеет умеренную плотность, температуру плавления 2030 °C и является электропроводным. При высоких температурах образует пассивирующий слой диоксида кремния, предохраняющий его от дальнейшего окисления. Применения этого типа нагревательных элементов включают печи для термообработки, производство стекла, спекание керамики и полупроводниковые печи.
Нагревательные элементы из карбида кремния: Нагревательные элементы из карбида кремния обеспечивают более высокие рабочие температуры по сравнению с металлическими нагревателями. Нагревательные элементы из карбида кремния сегодня используются при термообработке металлов, плавке стекла и цветных металлов, производстве керамики, производстве флоат-стекла, производстве компонентов электроники, пилотных ламп, запальников газовых нагревателей и т. д.
Керамические нагревательные элементы PTC : Керамические материалы PTC названы так из-за их положительного термического коэффициента сопротивления. Положительный температурный коэффициент нагревательных материалов, часто композитов титаната бария и титаната свинца, означает, что их сопротивление увеличивается при нагревании. В то время как большинство керамик имеют отрицательный температурный коэффициент, эти материалы имеют сильно нелинейную тепловую реакцию. Выше пороговой температуры, зависящей от состава, их сопротивление быстро увеличивается при нагревании. Такое поведение заставляет материал действовать как собственный термостат, потому что ток проходит, когда он холодный, и не проходит, когда он горячий.
Кварцевые галогенные элементы: Кварцевые галогенные нагреватели также используются для обеспечения лучистого нагрева и охлаждения. Эти эмиттеры нагреваются и остывают в течение нескольких секунд, что делает их особенно подходящими для систем, требующих короткого времени цикла. Тепловая мощность также очень высока, что делает эти нагреватели полезными при высокой потребности в тепле или в быстро меняющихся процессах, таких как бумага, процессы и т. д. подложка. Толстопленочные нагревательные элементы имеют преимущества перед обычными резистивными элементами в металлической оболочке. Толстопленочные нагревательные элементы характеризуются низким форм-фактором, улучшенной однородностью температуры, быстрым тепловым откликом из-за малой тепловой массы, низким энергопотреблением, высокой удельной мощностью и широким диапазоном совместимости напряжений. Как правило, толстопленочные нагревательные элементы печатаются на плоских подложках и трубках с различными рисунками нагревателей. Схемы толстопленочных нагревателей легко настраиваются в зависимости от поверхностного сопротивления печатной резисторной пасты.
Печать на этих нагревателях может выполняться на различных подложках, включая металл, керамику, стекло, полимер, с использованием толстопленочных паст из металла или сплава. Наиболее распространенными подложками, используемыми для печати толстопленочных нагревателей, являются алюминий, нержавеющая сталь и листы слюды из мусковита или флогопита. Эксплуатационные характеристики и использование этих нагревателей сильно различаются в зависимости от того, какие материалы подложки выбраны. В первую очередь это связано с тепловыми характеристиками подложки нагревателя.
Существует несколько обычных применений толстопленочных нагревателей. Для большинства применений тепловые характеристики и распределение температуры являются двумя ключевыми конструктивными параметрами. Чтобы избежать каких-либо горячих точек и поддерживать равномерное распределение температуры, конструкцию схемы можно оптимизировать, изменив плотность мощности цепи резистора. Оптимизированная конструкция нагревателя помогает контролировать мощность нагревателя и модулировать температуру. Их можно использовать в вафельницах, термопечатающих головках, водонагревателях, электронагревательных плитах, отпаривателях для белья, чайниках, увлажнителях, бойлерах, кроватях с подогревом, термосварочных устройствах, утюгах для белья, выпрямителях для волос, 3D-принтерах, сушилках для белья, клеевые пистолеты, лабораторное оборудование, устройства для предотвращения запотевания, автомобильные зеркала, устройства для борьбы с обледенением, нагревательные лотки, теплообменники и т. д.
Толстопленочные нагреватели в основном можно охарактеризовать по двум подкатегориям — с отрицательным температурным коэффициентом (NTC) или с положительным температурным коэффициентом (PTC) в зависимости от влияния повышения температуры на сопротивление элемента.
- Нагреватели NTC или нагреватели с отрицательным температурным коэффициентом характеризуются уменьшением сопротивления по мере увеличения температуры нагревателя, обеспечивая более высокую выходную мощность при более высоких температурах для данного входного напряжения. Нагреватели типа NTC обычно требуют термостата или термопары для контроля разгона нагревателя. Нагреватели NTC используются там, где требуется быстрое повышение температуры нагревателя до заданного заданного значения.
- Нагреватели PTC или нагреватели с положительным температурным коэффициентом ведут себя противоположным образом, увеличивая сопротивление и уменьшая мощность нагревателя при повышенных температурах. Эта характеристика нагревателей PTC делает их саморегулирующимися, поскольку их выходная мощность достигает насыщения при фиксированной температуре.
Полимерные нагревательные элементы с ПТКС
Резистивные нагреватели могут быть изготовлены из проводящих резиновых материалов с ПТКС, удельное сопротивление которых увеличивается экспоненциально с повышением температуры. Такие резистивные нагреватели производят большую мощность, они холодны и быстро нагреваются до постоянной температуры. Из-за этого экспоненциально увеличивающегося удельного сопротивления при нагреве резиновый резистивный нагреватель PTC никогда не может нагреться до более высокой температуры, чем эта температура. Выше этой температуры резина действует как электрический изолятор. Эту температуру можно выбрать во время производства каучука, обычно она находится в диапазоне от 0°C до 80°C.
Полимерные нагревательные элементы PTC представляют собой точечные саморегулирующиеся нагреватели и саморегулирующиеся нагреватели. Саморегулирующийся означает, что каждая точка нагревателя независимо поддерживает постоянную температуру без необходимости регулирования электроники. Самоограничение означает, что нагреватель никогда не может превысить определенную температуру в любой точке и не требует защиты от перегрева.
Композитные нагревательные элементы
- Трубчатые нагревательные элементы с оболочкой : Трубчатые или покрытые оболочкой элементы обычно состоят из тонкой катушки из никель-хромовой проволоки из резистивного нагревательного сплава, расположенной внутри металлической трубки из меди или сплавов нержавеющей стали, таких как сплав NiCrFe. ) и изолирован порошком оксида магния. Чтобы предотвратить попадание влаги в гигроскопический изолятор, концы элемента снабжены шариками из изоляционного материала, такого как керамика или силиконовый каучук, или их комбинации. Трубка проходит через матрицу для сжатия порошка и максимальной передачи тепла. Эти нагревательные элементы могут иметь форму прямого стержня, как в тостерных печах, или изогнутые в форме, чтобы охватывать нагреваемую область, например, в электрических духовках, электрических плитах и автоматических кофеварках.
- Нагревательные элементы с трафаретной печатью : Эти нагревательные элементы представляют собой трафаретные металлокерамические дорожки, нанесенные на металлические (обычно стальные) пластины с керамической изоляцией. Нагревательные элементы с трафаретной печатью нашли широкое применение в качестве элементов в электрочайниках и других бытовых приборах с середины 1990-х годов.
- Излучающие нагревательные элементы : Радиационные нагревательные элементы или тепловые лампы представляют собой мощные лампы накаливания, которые обычно работают с мощностью ниже максимальной и излучают в основном инфракрасный свет вместо видимого света. Обычно их можно найти в лучистых обогревателях и подогревателях пищи, они имеют либо длинную трубчатую форму, либо форму рефлекторной лампы. Рефлекторная лампа часто окрашена в красный цвет, чтобы свести к минимуму производимый видимый свет; трубчатая форма бывает разных форматов:
  - Золотое покрытие — На внутренней стороне нанесена золотая дихроичная пленка, которая уменьшает видимый свет и пропускает большую часть коротковолнового и средневолнового инфракрасного излучения. В основном для обогрева людей.
  - Рубиновое покрытие — Те же функции, что и у ламп с золотым напылением, но дешевле. Видимые блики намного выше, чем у золотого варианта.
  - Прозрачный — Без покрытия и в основном используется в производственных процессах.
- Нагревательные элементы со съемным керамическим сердечником : В нагревательных элементах со съемным керамическим сердечником используется спиральная проволока из резистивного нагревательного сплава, продетая через один или несколько цилиндрических керамических сегментов для получения требуемой длины, соответствующей мощности нагревателя, с центром или без него. стержень. Этот тип нагревательного элемента, вставленный в металлическую оболочку или трубку, запаянную с одного конца, позволяет заменять или ремонтировать его без нарушения технологического процесса, обычно нагревания жидкости под давлением.
Комбинированные системы нагревательных элементов
Нагревательные элементы для высокотемпературных печей часто изготавливаются из экзотических материалов, включая платину, дисилицид вольфрама, дисилицид молибдена, молибден, используемый в вакуумных печах, и карбид кремния. Воспламенители из карбида кремния обычно используются в газовых духовках.
Лазерные нагреватели также используются для достижения высоких температур.
Статья предоставлена Википедией — зарегистрированным товарным знаком некоммерческой организации Wikimedia Foundation, Inc.
Типичный нагревательный элемент обычно представляет собой катушку, ленту (прямую или гофрированную) или полоску проволоки, которая выделяет тепло так же, как нить накала лампы. Когда через него проходит электрический ток, он раскаляется докрасна и преобразует электрическую энергию, проходящую через него, в тепло, которое излучается во всех направлениях.
Объявление· jlcelectromet.com/heating-alloys
Специальные никелевые сплавы мирового класса для нагревательных элементов
JLC Electromet Pvt. ООО является одним из ведущих мировых производителей из специальных сплавов на основе никеля в формах проволоки, стержня, полосы и ленты . Сертифицированный по стандарту ISO:9001 производитель никелевого сплава в Индии , который является вертикально интегрированным и поставляет продукцию в более чем 50 стран . Никель-хромовые, медно-никелевые и другие сплавы для нагревательной и резистивной промышленности .
E: [email protected]
Тел.: +91 (141) 233 1215
Ad·
Для получения дополнительной информации посетите JLC Electromet Pvt. Ltd. — ведущий мировой производитель никелевых сплавов или свяжитесь с ними через форму ниже:
Что такое нагревательные элементы? Краткое руководство
Хотите создать более энергоэффективную систему отопления? Электрический нагревательный элемент может быть именно тем, что вам нужно! Но что такое нагревательные элементы и как они работают?
В этом руководстве мы объясним все, что вам нужно знать о нагревательных элементах и о том, как они могут улучшить отопление вашего дома.
Прежде чем мы познакомим вас с различными типами нагревательных элементов, которые мы предлагаем, давайте ответим на главный вопрос. Что такое нагревательный элемент?
Содержание
Что такое нагревательные элементы?
Нагревательные элементы — это маленькие хитроумные приспособления, преобразующие электрическую энергию в тепло. Вы можете подумать, что не сталкивались с ними раньше. Но они более распространены, чем вы думаете!
На самом деле ТЭНы используются во многих бытовых устройствах, которые нагреваются. Например, тостеры, кофеварки, фены, чайники, водонагреватели и электроплиты.
Некоторые страны, такие как Исландия, даже используют их для обогрева дорог, чтобы предотвратить замерзание! Довольно круто! Ну, горячо. Но ты получил идею.
Нагревательные элементы радиатора
Нагревательные элементы радиатора представляют собой простые металлические стержни, которые вставляются в боковое или нижнее отверстие радиатора.
Использование нагревательного элемента означает, что вы можете превратить свой радиатор в двухтопливный или электрический радиатор. Итак, в чем разница?
Двухтопливные радиаторы могут работать как с вашей системой центрального отопления, так и независимо от нее. Принимая во внимание, что электрические радиаторы работают полностью независимо. №
Оба варианта отлично подходят для ванных комнат, потому что вы можете наслаждаться теплым пространством даже летом, когда отопление выключено.
Это не только делает работу более комфортной, но и снижает потребление энергии и расходы. Поэтому создают более эффективную систему отопления дома.
Обратите внимание: если вы собираетесь использовать радиатор или полотенцесушитель в качестве двухтопливной системы, вам также понадобится тройник для двухтопливных систем.
Будет ли мой радиатор работать с нагревательным элементом?
Наши электрические нагревательные элементы можно использовать с радиаторами большинства стандартных размеров или полотенцесушителями. Просто убедитесь, что вы выбрали правильную мощность, чтобы обеспечить достаточное количество тепла для размера вашего помещения. Мы рассмотрим это более подробно далее.
Еще одна замечательная особенность наших элементов заключается в том, что вы можете выставить их напоказ или замаскировать, если хотите.
Например, если вы хотите придать своему интерьеру более традиционный вид, вам может показаться, что современный элемент Bluetooth немного отвлекает.
Чтобы решить эту проблему, мы поставляем множество различных крышек для нагревательных элементов с отделкой, соответствующей вашему радиатору и создающей гармоничный внешний вид.
Наши полотенцесушители Milano Elizabeth — отличный тому пример. Можете ли вы определить элемент?
На самом деле он спрятан справа! Но никто никогда не узнает!
Из чего сделаны нагревательные элементы?
В зависимости от выполняемой функции нагревательные элементы изготавливаются из различных материалов. Например, нагревательные элементы наших радиаторов изготовлены из нержавеющей стали и АБС-пластика. Они также имеют стильную хромированную отделку, дополняющую другие хромированные аксессуары для ванной комнаты.
Однако не во всех конструкциях обогревателей требуются металлические нагревательные элементы. Другие элементы, необходимые для промышленных процессов, изготавливаются из чрезвычайно термостойких инженерных материалов.
Например, высокоомные нагревательные элементы с ПТКС, огнеупорная керамика, толстопленочные нагреватели, полимерный каучук с ПТКС и композитные материалы или элементы с оболочкой, содержащие порошок оксида магния, и это лишь некоторые из них.
Тепловые лампы, такие как мощные лампы накаливания, также имеют излучающие нагревательные элементы, предназначенные для излучения в основном инфракрасного, а не видимого света.
Как работают нагревательные элементы?
Электрические нагревательные элементы должны быть подключены к электросети квалифицированным электриком. Как только это будет завершено и элемент будет надежно закреплен внутри радиатора, элемент сделает всю работу.
Электрический ток протекает от сети через элемент. Затем нагревательный элемент преобразует электрическую энергию в тепловую. Этот процесс называется джоулевым нагревом.
После этого тепло элемента нагревает воду внутри радиатора, и радиатор нагревает помещение за счет конвекции, как и стандартные радиаторы.
Вам может быть интересно, как электричество и вода могут работать вместе, не создавая серьезной угрозы безопасности. Что ж, наши электрические элементы отличного качества имеют степень защиты IP64 и выше. Это означает, что они предназначены для обеспечения высокого уровня защиты от пыли и воды.
Но в радиаторе не обязательно должна быть вода. Например, наши электрические радиаторы заполнены термодинамической жидкостью под названием гликоль.
Почему мы используем гликоль, спросите вы? Потому что он имеет низкую температуру замерзания и содержит ингибиторы, которые не вызывают ржавления металла.
Различные типы нагревательных элементов
Для простоты мы сосредоточимся на различных типах нагревательных элементов, имеющихся в нашей коллекции.
Простые электрические нагревательные элементы
Как следует из названия, эти простые элементы просто нагревают радиатор, когда вам это нужно. Они варьируются от 500 Вт до 1200 Вт.
Термостатические электрические нагревательные элементы
Точно так же, как термостатические нагревательные элементы предлагают больше функциональных возможностей, чем ручные клапаны, термостатические нагревательные элементы обеспечивают более продвинутое управление нагреванием, чем простые элементы.
Например, термостатические элементы имеют пять температурных режимов от 30°C до 60°C и функцию сушки по времени.
Более того, они поддерживают Bluetooth. Это означает, что вы можете программировать различные циклы нагрева с вашего мобильного устройства.
Так как вы можете настроить таймер так, чтобы ваш дом обогревался только тогда, когда вам нужно, вы также можете снизить расходы на отопление и потребление энергии.
Если вы еще не устанавливали электрический радиатор и хотели бы узнать больше об эксплуатационных расходах, ознакомьтесь с нашим руководством по эксплуатации электрического радиатора.
Какой размер нагревательного элемента мне нужен?
Рассчитать теплопотребление вашего электрического элемента проще, чем вы думаете. Все, что вам нужно сделать, это использовать наш Калькулятор BTU так же, как при поиске радиатора центрального отопления.
После того, как вы введете информацию о своей комнате, калькулятор выдаст результаты в БТЕ и Ваттах.
Важным показателем, на который следует обратить внимание, является мощность. Это скажет вам, насколько мощным должен быть ваш элемент, чтобы эффективно обогревать комнату.
Помните, что вы всегда можете установить несколько радиаторов в комнате, если количество элементов соответствует общей требуемой мощности.
Как образуется накипь на нагревательных элементах?
При наличии сочетания жесткой воды и высоких температур образуются нерастворимые минералы карбоната кальция, которые прилипают к поверхностям.
К сожалению, эта химическая реакция протекает еще быстрее при высоких температурах.
Таким образом, нагревательные элементы в таких устройствах, как бойлеры и радиаторы, легко поражаются известковым налетом.
Итак, почему это проблема? Что ж, известковый налет действует как изолятор и значительно снижает эффективность нагревательного элемента.
Это означает, что ваши расходы на отопление могут оказаться слишком высокими для такого количества тепла.
Но не волнуйтесь, есть простой способ удалить известковый налет с нагревательного элемента.
Как удалить известковый налет с нагревательных элементов
Если вы решили установить электрический радиатор от BestHeating, радиаторы поставляются предварительно заполненными гликолем, антифризом и антикоррозионными химикатами для предотвращения образования известкового налета.
Но, если вы используете водяной радиатор вместе с нагревательным элементом, вам может понадобиться удалить накипь. Вот как это сделать.
1. Слейте воду из радиатора.
2. Отключите устройство от электричества.
3. Снимите нагревательный элемент.
4. Приготовьте раствор уксуса и воды или карбоната натрия и воды.
5. Очистите элемент раствором и салфеткой из микрофибры.
Если вы заметили, что элемент слишком сильно проржавел и не может эффективно работать, вы всегда можете заменить элемент без необходимости замены всего радиатора.
Готовы купить нагревательные элементы?
Мы надеемся, что это руководство дало вам хорошее представление о том, что такое электрические нагревательные элементы и как вы можете извлечь из них пользу!
Если вы хотите превратить свои радиаторы в эффективные электрические обогреватели, просмотрите нашу коллекцию и начните экономить на энергопотреблении и расходах уже сегодня.
Джесс Стил
Джесс увлекается дизайном интерьеров и хочет вдохновить людей на то, чтобы радиаторы стали украшением дома. Ей нравится быть в курсе последних тенденций в области дизайна и отопления, чтобы в Консультационном центре была вся информация и вдохновение, необходимые домовладельцам, чтобы сделать лучший выбор для них.
Что такое электрический нагревательный элемент? (с картинками)
`;

Патрик Роланд
Дата последнего изменения: 13 сентября 2022 г.
Нагревательный элемент является основной частью любого электрического теплопроизводящего изделия. От фена до тостера и промышленного чугуна, электрический нагревательный элемент помогает каждому достичь нужной температуры. Нагревательные элементы, обычно изготавливаемые из металлической амальгамы, называемой нихромом, бывают разных типов, но все они служат одной цели. Существуют и другие материалы, используемые для создания нагревательных элементов, каждый из которых обладает уникальными характеристиками, помогающими в определенном стиле нагрева.
Основной нагревательный элемент — это все, через что проходит электричество и встречает сопротивление, а затем производит тепло. Количество выделяемого тепла зависит от количества электричества, прошедшего через электрический нагревательный элемент, и величины сопротивления. Например, элемент, который пропускает много электричества, но не оказывает большого сопротивления, будет выделять небольшое количество тепла. С другой стороны, то, что потребляет много электроэнергии и имеет большое сопротивление, будет выделять больше тепла.
Нихром является наиболее распространенным бытовым нагревательным элементом и встречается во многих бытовых товарах. Обычно в таких предметах, как тостеры, фены и обогреватели, используются нихромовые катушки для передачи электричества и выделения тепла. Нихром состоит из 80 процентов никеля и 20 процентов хрома, а его высокая температура плавления 1400 градусов по Цельсию (2552 градуса по Фаренгейту) делает его идеальным электрическим нагревательным элементом.
Нихром также используется в трубчатом электронагревательном элементе. Эта плотно намотанная катушка упаковывает большее количество нагревательного провода в меньшем пространстве для создания более высоких температур. Отличным примером являются изогнутые стержни нагревательного элемента электрической плиты.
Керамический нагревательный элемент, широко известный как PTC-керамика, действует как собственный термостат, в отличие от электрического нагревательного элемента, состоящего из нихрома, которым необходимо управлять вручную. Устойчивый температурный порог керамического нагревательного элемента обусловлен тем, что керамика позволяет электричеству легко проходить в холодном состоянии, но не в горячем. Это позволяет разработчикам легче устанавливать максимальную температуру и используется для таких элементов, как обогреватели заднего стекла в автомобилях.
Электрический нагревательный элемент, который должен достигать гораздо более высоких температур, таких как те, которые используются в производстве железа, обычно используют материалы, отличные от нихрома и керамики. Промышленный нагревательный элемент может состоять из таких материалов, как платина, молибден или карбид кремния. Элементы печи достигают огромных температур и позволяют многим отраслям промышленности плавить металлы до их жидкой формы, чтобы их можно было заливать в формы или использовать для других целей.
Что такое нагревательный змеевик? (с картинками)
Нагревательные элементы бывают разных форм и размеров. Нагревательный змеевик – это специальное нагревательное устройство, имеющее форму спирали. Катушка обычно изготавливается из керамики или металла и нагревается электрическим током. Этот тип конструкции часто встречается в фенах, обогревателях и электрических духовках.
Сегодня существует множество форм нагревательных элементов для переносных обогревателей. Сюда входят газовые, солнечные и электрические агрегаты. Многие портативные обогреватели используют конструкцию нагревательного змеевика. Этот змеевик производит тепло, которое передается в окружающее пространство с помощью вентилятора.
Нагревательный змеевик обычно питается от электричества. Когда катушка заряжается электричеством, она раскаляется докрасна. Это тепло передается на открытое пространство с помощью вытяжного вентилятора. Когда вентилятор обдувает змеевик воздухом, змеевик постоянно нагревается, нагревая воздух.
Переносные обогреватели имеют механизм аварийного отключения для предотвращения перегрева. Это функция безопасности, которая выключает нагреватель, если вентилятор останавливается. Без этой функции безопасности нагреватель может перегреть внешний контейнер, в результате чего устройство расплавится и загорится.
Фен — это портативное нагревательное устройство, которое используется для сушки волос. Большинство фенов содержат внутреннюю нагревательную спираль. Этот тип нагревательного устройства производит сильное тепло, но является дорогой формой энергии. Фен использует большое количество электроэнергии для производства горячего воздуха. Большинство элементов фена потребляют такое же количество электроэнергии, как десять 100-ваттных лампочек.
Конструкция системы отопления плинтуса аналогична конструкции нагревательного змеевика. Эти нагреватели генерируют тепло на основе потребляемой электроэнергии. Плинтусные обогреватели обычно размещают на полу комнаты со встроенным термостатом.

Что такое ТЭН в стиральной машине и для чего он нужен

Устройство и принцип работы ТЭНа стиральной машины

Виды ТЭНов для стиральных машин

По форме:

По мощности:

По длине:

По способу крепления:

Как проверить исправность ТЭНа в стиральной машине

1. С помощью мультиметра

2. Визуальный осмотр

3. Проверка нагрева

Основные причины выхода из строя ТЭНа стиральной машины

Как правильно выбрать ТЭН для замены

Пошаговая инструкция по замене ТЭНа в стиральной машине

Советы по уходу за ТЭНом стиральной машины

Какой нагревательный элемент для конвектора лучше?

Типы нагревательных элементов

Нагревательные элементы игольчатого типа

Нагревательные элементы трубчатого типа

Нагревательные элементы монолитного типа

Какой конвектор выбрать

информационная статья компании Полимернагрев на сайте tvoy-nagrev.ru

Производство тепла из электричества

Что такое нагревательный элемент?

Типы нагревательных элементов

Проектирование нагревательных элементов

Нужно ли нагревательному элементу высокое или низкое сопротивление?

Интуитивно …

Математически…

Нагреватели сопротивления?

Еще одна важная деталь стиральной машины-автомат – ТЭН

ТЭН для стиральной машины – описание, неисправности, замена

Сломался ТЭН – как поменять?

Замена ТЭНа

Видео для тех, у кого ТЭН расположен с фронтальной стороны машинки

Видео для тех, у кого нагревательный элемент находится с тыльной стороны стиральной машины

Где купить ТЭН?

Сухие ТЭНы.

Конструкция сухих ТЭНов постоянно совершенствуется. Существует несколько типов исполнения:

Похожие темы:

Трубчатый электронагреватель (ТЭН) – как проверить-прозвонить без приборов

Устройство трубчатого электронагревателя (ТЭН)

Какие бывают неисправности ТЭНов

Как проверить-прозвонить ТЭН

Проверка ТЭНа

Проверка ТЭНа

Проверка ТЭНа с помощью индикатора фазы

Проверка ТЭНа с помощью контрольки электрика

Нестандартные способы проверки ТЭНов

Что такое нагревательный элемент? (с картинками)

Как работает нагревательный элемент?

Типы нагревательных элементов

Специальные никелевые сплавы мирового класса для нагревательных элементов

Metal Heating Elements

Resistance Wire Heating Elements

Керамические и полупроводниковые нагревательные элементы

Полимерные нагревательные элементы с ПТКС

Композитные нагревательные элементы

Комбинированные системы нагревательных элементов

Специальные никелевые сплавы мирового класса для нагревательных элементов

Что такое нагревательные элементы? Краткое руководство

Что такое нагревательные элементы?

Нагревательные элементы радиатора

Будет ли мой радиатор работать с нагревательным элементом?

Из чего сделаны нагревательные элементы?

Как работают нагревательные элементы?

Различные типы нагревательных элементов

Простые электрические нагревательные элементы

Термостатические электрические нагревательные элементы

Какой размер нагревательного элемента мне нужен?

Как образуется накипь на нагревательных элементах?

Как удалить известковый налет с нагревательных элементов

Готовы купить нагревательные элементы?

Что такое электрический нагревательный элемент? (с картинками)

Что такое нагревательный змеевик? (с картинками)

Похожие записи

Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании

Новорожденный какает слизью: причины появления слизи в кале грудничка

Гемангиома у новорожденных: причины, виды, лечение и профилактика

Добавить комментарий Отменить ответ
