Содержание

способы, наконечники и необходимые инструменты

В каждом электрическом щитке имеется не менее десятка соединений проводов. Перед их подключением необходимо выполнить оконцевание кабеля. Данная мера обязательна для надежной работы электроустановки.

Что такое оконцевание

Оконцевание проводов — это один из максимально простых и надежных способов подключения проводов к клеммным колодкам, автоматическим выключателям и прочему электротехническому оборудованию. Данный тип соединения распространен в бытовых и промышленных сетях. Это обусловлено преимуществами, которых позволяет добиться оконцевание:

  • надежное контактное пятно;
  • удобство монтажа;
  • низкое переходное сопротивление соединения;
  • общая эстетичность проводки.
Силовые кабели с наконечниками

Главное преимущество оконцевания жил кабелей — это низкое переходное сопротивление полученного контакта. Если его не использовать, то провод не сможет должным образом прижаться винтом к шине клеммника. Это приведет к слишком высокому сопротивлению контакта. Плохое соединение начнет греться или вовсе отгорит.

Оконцевание производится с помощью наконечников. Внешне они напоминают медные или алюминиевые колпачки. С одной стороны в них вставляется заранее зачищенный от изоляции провод, а с другой имеется отверстие для крепления под винт. Наконечник служит в качестве надежного переходника между кабелем и устройством, к которому он подключается.

Обжимка многожильного проводак содержанию ↑

Для чего нужна оконцовка

Опасность кроется в чрезмерном перегреве места соединения. Без оконцевания контакт получится ненадежным. Такое соединение начнет нагреваться и покрываться слоем окисла. Образовавшийся оксид еще сильнее повысит переходное сопротивление. В точке соединения начнет выделяться все большое количество теплоты. Процесс подобен наращиванию снежного кома. Но итог один — соединение отгорит.

И хорошо, если проводник просто отвалится с положенного места и на этом все закончится. В некоторых случаях изоляция кабеля может воспламениться от перегрева и привести к пожару. А отвалившийся провод способен коснуться заземленного корпуса установки или электрощита и спровоцировать короткое замыкание.

к содержанию ↑

Как оконцевать провод без наконечника

Применение наконечников — это удобный способ оконцовки провода. Однако они не всегда есть под рукой. В таком случае оконцовка кабеля производится без наконечников. Зачищенную от изоляции и грязи токоведущую жилу вручную сгибают в форме кольца (ушка) под болт. Для формовки соединения следует применять длинногубцы с округлой внешней стороной. Полученное соединение менее надежно, чем наконечник заводского исполнения.

Если провод медный, то ушко под болт можно залудить припоем. Загибать кольцо необходимо по направлению закручивания винта, чтобы в процессе затяжки ушко закручивалось вокруг болта, а не наоборот.

Дополнительная информация. Современный алюминиевый провод не отличается пластичностью. Его жилы более хрупкие, чем у медного кабеля. Это следует помнить при оконцевании и формовке соединительных колец. Алюминиевый провод нужно гнуть минимальное количество раз.

к содержанию ↑

Распространенные виды наконечников

В электромонтажной практике встречаются десятки видов соединителей. Такое разнообразие обусловлено широким списком используемых проводов. Под каждый тип кабеля подбирается свой наконечник. Он должен соответствовать по материалу и сечению токоведущей жилы.

Важно. Для оконцевания алюминиевых проводов следует использовать переходники из такого же материала. Это правило распространяется и на медные жилы. Прямое соединение меди с алюминием недопустимо.

к содержанию ↑

Медные наконечники ТМ

Производятся из цельнотянутой трубки. На это указывает буква — Т. Трубка сделана из меди — М. Полная маркировка выглядит следующим образом ТМ 35-10-9. Здесь:

  • Т — трубка;
  • М — медная;
  • 35 — сечение кабеля, для которого предназначен этот наконечник, кв. мм;
  • 10 — диаметр (марка) крепежного винта, мм;
  • 9 — диаметр хвостовика, то есть отверстия, в которое вставляется жила кабеля.

Если размеры позволяют, модель наконечника указывается на его поверхности. Если он слишком мал, то на корпусе изделия отштамповывается номинальное сечение подключаемого кабеля. Например, цифра «4» рядом с крепежным отверстием означает, что в наконечник следует вставлять жилу сечением 4 кв. мм.

к содержанию ↑

Медные с лужением ТМЛ

Медь — хороший проводник электрического тока. Однако часто на наконечниках ТМ встречается зеленоватый налет. Это слой оксида меди, который никуда не годится для надежной передачи тока. Для борьбы с этим явлением наконечники дополнительно покрываются защитным антикоррозионным покрытием из олова. В результате получается изделие ТМЛ. Буква «Л» здесь обозначает лужение. В остальном же маркировки ТМ и ТМЛ схожи.

Наконечники для провода луженые

Защитный слой препятствует окислению медного наконечника. Поэтому его допустимо применять в более влажных помещениях. За счет повышенной надежности ТМЛ пригоден для подключения ответственных потребителей электроэнергии.

к содержанию ↑

Медные луженые с контрольным окном ТМЛ (о)

Перед установкой токоведущей жилы в наконечник с нее снимается защитный слой изоляции. При этом имеется пара тонкостей:

  1. Зачищенная жила должна полностью войти в трубку и упереться в ее окончание. В полости наконечника не должно остаться пустоты.
  2. Кабель должен зачищаться на минимальную длину. Чтобы у хвостовика наконечника не осталось оголенного участка провода без изоляции.

Для контроля перечисленных условий применяются соединители ТМЛ (о). Маленькая буква «о» в конце маркировки означает, что на поверхности предусмотрено смотровое отверстие. Окно позволяет визуально оценить, зашел ли кабель на должную глубину.

к содержанию ↑

Алюминиевые наконечники ТА

Данный тип соединителей изготовлен из алюминиевой трубки. На это указывает буква «А». Наконечники ТА предназначены для ответвления алюминиевых проводов от аналогичных по материалу токоведущих шин.

ТА отличаются продолжительным сроком службы. Алюминий обладает повышенной устойчивостью к влаге из воздуха и практически не разрушается от нее. Такой материал в несколько раз дешевле меди, поэтому подчас люди выбирают именно алюминиевые крепежи.

Кабельные наконечники алюминиевые

ТА выпускаются для проводов сечением от 16 кв. мм и выше. А также они требуют использования кварц-вазелиновой смазки для дополнительной защиты поверхности.

к содержанию ↑

Медно-алюминиевые ТАМ

В строении этих соединителей применяются два металла: медь и алюминий. Они соединяются между собой посредством фрикционной диффузии. Один металл проникает в другой на молекулярном уровне. Поэтому удается избежать высокого переходного сопротивления.

ТАМ обладают уникальным свойством. Они используются для соединения жил из алюминия с медными шинами распределительных устройств. В остальном они ничем не отличаются от других трубчатых модификаций. Для их подключения используется винт, а обжатие производится при помощи пресса.

к содержанию ↑

Прочие типы наконечников

Перечисленных типов крепежей недостаточно для выполнения всех электротехнических задач. Поэтому на практике часто встречаются и другие типы наконечников:

  1. ПМ — кабельные наконечники под пайку. Их изготавливают из листовой меди марки М1. Помимо пайки данный тип наконечника пригоден и для опрессовки. Выпускаются для кабелей сечением от 2,5 до 240 кв. мм.
  2. НШП — штифтовой плоский. Используется для подключения медных кабелей. Выполнен из меди. Основное назначение — подключение проводки к автоматическим выключателям. Внутри имеет кольцевые насечки для улучшения контакта с токоведущей жилой.
  3. НШВ — штыревой втулочный. Распространены в современном оборудовании. Выполнены из электротехнической меди с защитным покрытием. Используются для подключения многожильных медных проводов сечением от 0,25 до 150 кв. мм.
  4. НШВИ — штыревой втулочный изолированный. Оснащены дополнительной изолирующей юбкой из пластика.

к содержанию ↑

Инструменты для оконцевания

Для надежного обжатия трубки под кабель придется воспользоваться специальным инструментом. В зависимости от сечения кабеля он подразделяется на две категории:

  • пресс-клещи — для наконечников до 10 кв. мм;
  • гидравлический пресс — от 16 кв. мм и выше.

Оконцеватель проводов обеспечивают равномерный обжим трубки минимум с четырех сторон. Такой метод позволяет добиться наилучшего контакта. В комплекте с гидравлическим прессом предусмотрены насадки для сжима. Их следует выбирать в зависимости от сечения обжимаемого наконечника.

Пресс-клещи гидравлические для обжима наконечников

Важно! После опрессовки наконечника его следует защитить от влаги из воздуха. На участок, в который вставляется провод, наматывается несколько слоев изоляционной ПВХ ленты. Еще удобнее использовать термоусаживаемую трубку. Ее цвет подбирается в соответствии с назначением провода. Фаза A — желтый, B — зеленый, C — красный.

к содержанию ↑

Пайка наконечников

Некоторые наконечники подразумевают крепеж с помощью пайки. Как правило, эти модели выпускаются в луженом исполнении. Если наконечник рассчитан на малое сечение до 10 кв. мм, то его получится припаять при помощи обычного паяльника. Если же трубка большая, то следует воспользоваться газовой горелкой. При этом сам проводник предварительно зачищается и залуживается оловянно-свинцовым припоем. Метод подходит только для медных наконечников и кабелей. По качеству такое соединение уступает разве что сварке.

Надежное подключение кабеля требует оконцевания его жил. Для проводов большого сечения следует применять наконечники. Тонкие можно оконцевать и без них. Для этого достаточно сделать аккуратное кольцо с помощью длинногубцев или пассатижей.

Наконечник подбирается с учетом материала и сечения токоведущей жилы. Для качественного оконцевания желательно использовать специальный пресс или монтажные клещи. При их отсутствии или малом объеме работ допустимо прибегнуть к пайке наконечника.

Оконцевание жил проводов и кабелей: способы, наконечники и необходимые инструменты

Наконечники для проводов и кабелей: виды и сферы использования

Как выбрать наконечник для провода?

Опрессовка проводов наконечниками в последнее время пользуется все большей популярностью. Ведь этот простой и быстрый способ позволяет создать качественные соединения как для силовых, так и для низковольтных сетей.

А как известно, в любых электрических системах именно качественное соединение обеспечивает практически 90% надежности. Поэтому, в нашей статье мы решили разобрать существующие виды наконечников для опрессовки, их достоинства и недостатки, и, конечно, сферу применения.

Виды наконечников для опрессовки

Наконечники проводов условно можно разделить на два основных вида – это наконечники для подключения, и наконечники для соединения проводов между собой. Первые применяются для создания качественного контакта во время подключения провода или кабеля к каким-либо клеммникам, назначение вторых понятно из названия.

Наконечники для подключения

Для подключения к клеммникам следует использовать наконечники, которые обеспечивают надежность подключения, позволяют выполнить подключение к другому клеммнику, виду которого они и должны соответствовать.

На данный момент существует не такое уж большее разнообразие наконечников:

Кольцевые наконечники

Наибольшую популярность получили, так называемые, кольцевые наконечники. Они предназначены для подключения к винтовым клеммникам.

К их преимуществам следует отнести максимально возможную контактную поверхность, и надежность такого контакта. Их используют во всех случаях постоянного и временного подключения в низковольтных сетях.

Наконечники типа «крюк»

Следующим по надежности называют наконечник типа «крюк». Его контактная поверхность обычно на ¼ ниже, но такой наконечник можно подключить к клемме без полного выкручивания крепежного винта.

В связи с этим, данные наконечники используются преимущественно в качестве временных, а также в клеммниках, где полное выкручивание винта невозможно либо затруднено.

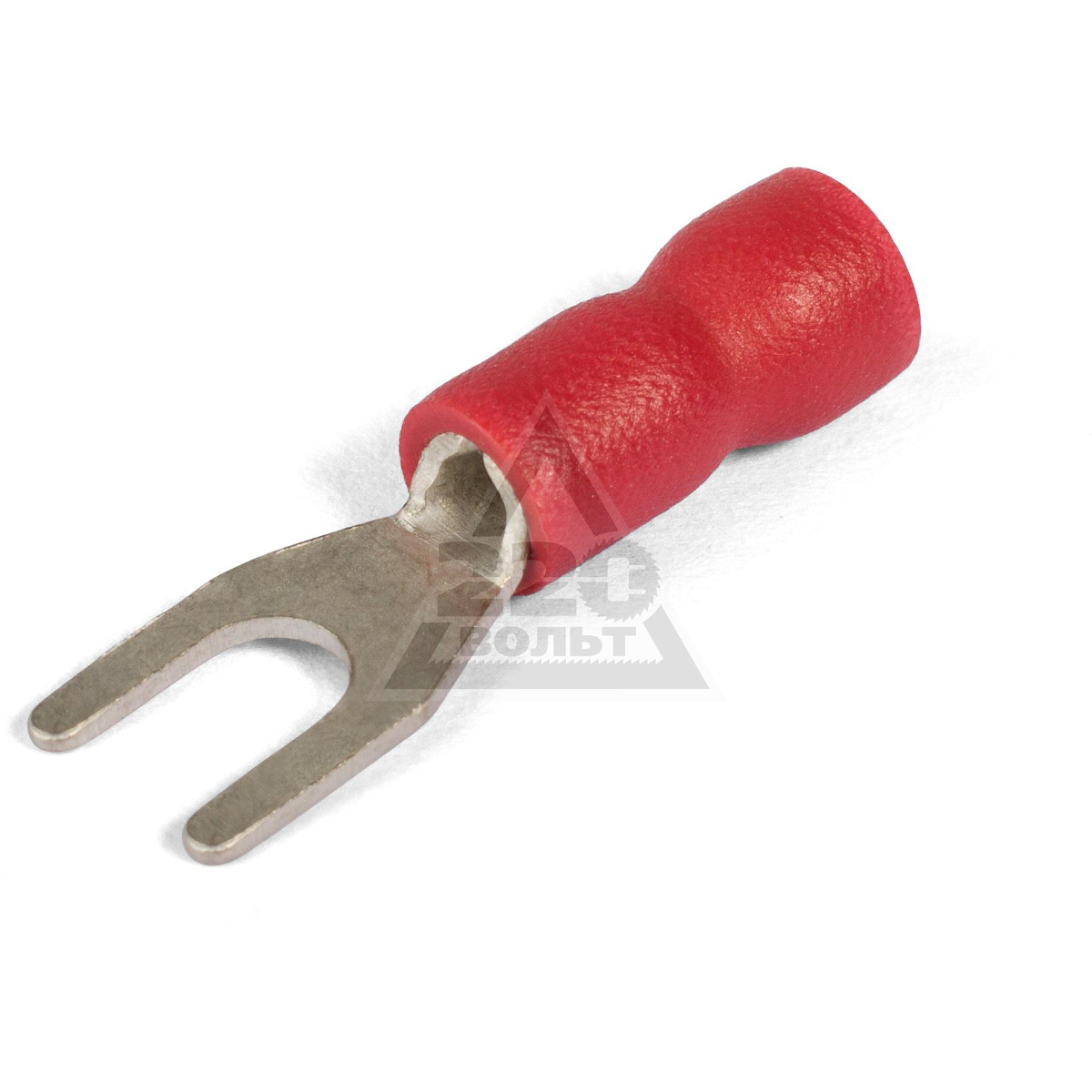

Наконечник вилочного типа

Наконечник на провод вилочного типа имеет контактную поверхность всего в 50% от кольцевых, но им очень удобно работать при частых подключениях.

Поэтому наибольшее распространение он нашел в лабораторных и релейных схемах, в которых требуется частое переподключение контактов.

Штифтовый наконечник

Выше приведены три основных типа наконечников, но в отдельных случаях используются и другие виды. В первую очередь, это так называемая плоская игла — или как их правильнее называть: штифт.

Он используется преимущественно в клеммниках со специальной зажимной площадкой. Подключить к такому клеммнику наконечники основных трех типов просто не получится.

Наконечник круглая игла

Еще одним специфическим типом наконечников является круглая игла. Она так же используется только для специальных клеммников. Но, благодаря своей конструкции, может быть использована практически для любых типов клеммников.

Тем не менее, используется она достаточно редко из-за малой контактной поверхности.

Втулочный наконечник

Ну и, конечно, рассматривая типы наконечников для проводов, нельзя обойти вниманием так называемые трубчатые или втулочные оконцеватели.

Они используются практически со всеми видами клемм. Особенно популярны они стали в последнее время, когда их активно начали применять для защиты многожильных проводов от перелома части жил, во время зажима в винтовой клемме.

Главным отличием этого типа наконечников от других, является то, что непосредственно контактная часть и является местом обжима провода. То есть, наконечник можно применять даже без предварительного обжима, хотя это не рекомендуется.

Наконечники для кабеля

Для оконцевания жил кабеля инструкция рекомендует применять специальные силовые наконечники. Они имеют трубчатую часть для обжима кабеля и контактную часть с отверстием под винт или болт.

Наконечники для кабеля с 90⁰ изгибом

В некоторых случаях используются специальные силовые наконечники с 90⁰ изгибом. Такой изгиб может потребоваться при горизонтальной установке силовых автоматов.

Конечно, его можно сделать и своими руками из обычного силового наконечника, но в этом случае может снизиться его электропроводность, да и с эстетической точки зрения он будет выглядеть не так красиво.

Наконечники для соединения проводов

Для подключения проводов между собой используют специальные гильзы и наконечники. Их так же можно разделить на два подвида.

В одном из них соединение производится непосредственно в изделии. Во втором случае, производится оконцевание двух проводов разными наконечниками, а затем уже концы соединяются. Давайте рассмотрим все эти варианты более детально.

Гильзы для опрессовки

  • Начнем наш разговор с наконечников и гильз, которые позволяют соединить провод между собой посредством опрессовки в одном изделии. В первую очередь, это гильзы. Они представляют собой трубчатые изделия, в которые с разных сторон вставляется провод соответствующего сечения. Затем гильза обжимается, и получается цельное и достаточно качественное соединение.

Гильза для опрессовки медных и алюминиевых проводов разного сечения

  • Для соединения между собой алюминиевого и медного провода, существуют специальные гильзы. Их особенность состоит в том, что они выполнены из латуни – материала нейтрального в плане электролиза для проводов.

Втулочный наконечник для опрессовки двух проводов

  • Так же для соединения проводов между собой используются специальные круглые, или как их еще называют, втулочные наконечники. От обычного втулочного наконечника их отличает не только цена, но и форма. У данных наконечников изолированная часть имеет не округлую, а трапециевидную или прямоугольную форму, что позволяет качественно подвести к месту соединения сразу два провода.

На фото плоский наконечник «мама»

Плоский наконечник «папа»

  • В автомобилестроении, при создании акустических систем и в других низковольтных сетях достаточно часто используются два наконечника для соединения проводов между собой. Их принято называть коннекторами.
  • Первый тип — это так называемые плоские коннекторы. Они бывают двух видов – «папа» и «мама». «Папа» очень похож по своей структуре на наконечник типа плоская игла, из-за чего их часто путают. «Мама» представляет собой плоскую поверхность со специальными зажимными пластинами. «Папа» вставляется в коннектор «мама», и обеспечивается достаточно качественный контакт.

Обратите внимание! Существуют наконечники, которые имеют одновременно контакт и «мама» и «папа». Такие коннекторы предназначены для соединения трех проводов, но могут использоваться и для соединения двух проводов. В этом случае, лишний контакт либо обламывается, либо просто остается незадействованным.

Круглый наконечник «папа»

  • Так же применяется круглый наконечник под провод. Их принцип устройства очень похож с описанным выше видом, только в этом случае «папа» — это круглый наконечник, а «мама» — это специальное отверстие с зажимами для «папы».

Особенности различных видов наконечников

Мы рассмотрели основные виды наконечников для проводов, но существуют еще и различные подвиды. Они зависят от конструкции, дополнительных атрибутов и некоторых других аспектов, которые применяют производители для вашего удобства.   Давайте рассмотрим самые распространенные из них.

Разрезной кольцевой наконечник

  • Прежде всего, это тип соединения провода с наконечником. Он может быть сплошной, а может быть разрезной. Что это значит? Разрезной тип наконечника обозначает, что место крепления провода к коннектору состоит из двух частей, которые можно качественно обжать даже обычными пассатижами. Для сплошного соединения лучше применять кримпер.
  • Следующими возможными отличиями является наличие изоляции. Тут возможны два варианта. В первом случае, для провода наконечник имеет изоляцию только в месте соединения провода с коннектором. В этой ситуации, перед обжимкой изоляцию следует снять, а затем натянуть на место соединения.

Полностью изолированный плоский наконечник

  • Вторым возможным вариантом является полная изоляция наконечника. В первую очередь, такой способ применяется для коннекторов, предназначенных для соединения двух проводов. Эта изоляция может быть съемная или сплошная. Тут выбор зависит от ваших предпочтений — преимущества и недостатки очевидны.
  • Для кабельных наконечников даже существуют изделия с изоляцией места обжима. Но применять такие наконечники можно лишь для сетей напряжением до 1000В. Для кабелей более высоких классов, использовать в качестве основной такую изоляцию недопустимо.

Обжим наконечников

Ну и напоследок давайте уделим несколько слов процессу обжима проводов. Дело это не такое уж сложное — но есть нюансы, на которые стоит обратить ваше внимание.

Клещи для обжима проводов

  • Итак, у нас есть набор наконечников для проводов, или просто наконечники требуемого сечения. Почему так важно чтобы сечение именно совпадало, ведь можно обжать наконечник и большего диаметра? Дело в том, что в этом случае в гильзе или наконечнике образуются пустоты. Их конечно можно заполнить обрезками провода, но качество такого соединения падает.

Обратите внимание! Использовать гильзы или наконечники меньшего диаметра так же не допускается. Ведь в этом случае вам необходимо будет уменьшить сечение провода, что приведет к снижению его электропроводности и соответственно повышенному нагреву. Дальше, думаем, объяснять не надо.

  • Поэтому, используем гильзу или наконечник только требуемого сечения. Его одеваем на провод таким образом, дабы он был вровень или немного выступал из обжимной части. Изоляция провода должна быть снята до самой обжимной части. Не допускается, чтобы провод имел изоляцию в месте обжима.

Крайне важно соответствие сечения провода и наконечника

  • После этого, при помощи специального инструмента: обжимных клещей или кримпера, производим обжим. Кримперы могут быть нескольких видов. Одни имеют несъёмные головки с четко определенным сечением обжимаемых проводов. А могут иметь съемные головки, которые меняются в зависимости от сечения обжимаемых проводов. Думаем, понятно, что головка должна соответствовать обжимаемому сечению провода.
  • Обжим наконечников выполняется обычно с одной стороны, гильзы обжимаются двумя сжимами с противоположных концов. Причем, сжимы должны выполняться противонаправленными, как на видео, то есть делаем один сжим, затем разворачиваем гильзу на 180⁰ и делаем второй сжим.

Обратите внимание! При использовании гильз не допускается их разрезание пополам в целях экономии, или еще из каких-либо побуждений. Ведь такие половинки не способны обеспечить достаточно качественный контакт и сжим провода. Да и работать с такими «коротышами» не очень удобно.

Стадии обжима гильз

  • Наконечники медные для проводов используются только для медных проводов. Если вы работаете с алюминиевыми проводами, то для них лучше применять латунные наконечники, так как контактная часть силовых автоматов, клеммников и других коммутационных устройств обычно имеют медные вывода.

Вывод

Опрессовка наконечниками проводов является одним из наиболее простых и быстрых способов соединения. Причем, что немаловажно, он разрешен нормами ПУЭ. Главное здесь правильно подобрать наконечники — в соответствии с вашими условиями, предпочтениями, типом провода и его сечением.

Еще наборы обжимных наконечников и изолированных гильз для соединения проводов.

В предыдущем месяце я выкладывал обзор обжимных наконечников для многожильного провода, сегодня у меня продолжение обзора на ту же тематику.
В этом обзоре я проверю два разных набора, в один входят разные типы наконечников, в другой изолированные гильзы для соединения проводов.

Как я писал в предыдущий раз я купил себе набор с купоном, потому получилось относительно выгодно, в этот раз два набора взял для обзора, как дополнение к предыдущему, потому как они мне нужны не полностью, а лишь частично.

Набор изолированных гильз для соединения многожильного провода, цена $8.03 — ссылка
Набор различных наконечников, цена $22.24- ссылка. Вообще цена вроде была заметно ниже, но найти не могу.

Упакованы наборы были очень просто, коробку с наконечниками обмотали пупыркой, а гильзы лежали в пакете с защелкой.

Начну я с гильз. Вообще должен сказать сразу, я скорее приверженец паяных соединений в термоусадке, но такое соединение менее технологично и насколько я знаю, уже не рекомендуется, причем скорее всего из-за необходимости иметь более высокую квалификацию для его выполнения.

В описании лота было указано что в комплекте идет три типа гильз — красные, синие и желтые, соответственно был указан диапазон сечений обжимаемых проводов — 0.5-6.0mm2 или 10-22AWG.

Не скажу что я зануда, но помня предыдущий набор пересчитал то что пришло. Все сходится, по 50 штук каждого цвета. После этого я пересыпал их в более удобные пакетики с защелкой, оставив по нескольку штук каждого цвета для тестов.

Конечно можно сказать что цена за такой набор высоковата, но первая же ссылка в гугле по наименованию выдала мне в оффлайне какую-то совсем космическую сумму. Когда я посчитал сколько стоит такой набор, то вышло 555 грн или около 20 долларов, правда написано что производство Италия. Даже в ЧипДип у меня получилось что-то около 12 долларов, но в любом случае цены ниже 11 я не встречал.

Гильзы трех разных диаметров, длина при этом одинакова, 25мм. Оболочка очень твердая, почти как обычная пластмасса, я почему-то думал что она будет немного мягче. Материал предположительно ПВХ.

Когда лазил по интернету в поисках других мест, где продают подобные гильзы, наткнулся на внутренний чертеж с характеристиками и что любопытно, там гильзы имеют не только разный диаметр, а и разную длину.
Например выше я показывал итальянские, там размеры были 21.5-23-27мм.
На этом чертеже также отличается длина и составляет 17-17-20мм, потому могу сказать, что отличие бывает не только в месте покупки, а и в размерах, до этого считал что они стандартные.

Внешние и внутренние размеры гильз

Диаметр также отличается, у итальянских максимальный наружный составляет 5-5.5-6мм, здесь 6-6.4-8.1мм.

Так как мне было интересно качество изготовления, то я вскрыл по одной гильзе каждого размера, при этом самую большую пришлось «грызть», так как выдавить металлическую часть не вышло.

Длина внутренней части также одинакова и составляет 15мм, посередине есть упор для провода, потому на каждый провод получается примерно по 7мм контактной части.
У гильз ГСИ-П длина заметно меньше, 8, 8 и 9мм соответственно размеру.

А вот толщина стенки трубки меньше чем у ГСИ-П, там по описанию 0.8-0.8-1 мм, у меня же вышло около 0.55-0.6-0.7мм.

Трубка немагнитная, заявлена медь, хотя на самом деле в подобных изделиях использую медные луженые гильзы, но проверка показала, что мало похож на медь.
1. На срезе белый как алюминий.
2. Мягкий
3. Если просто лудить, то не хочет, после того как зачистил место ножом, залудил с обычным флюсом.

Перед тем как перейти к еще одному тесту, меня заинтересовала цветовая маркировка, залез еще раз в интернет и выяснил, что:
Красный — 0.5-1.0мм.кв
Синий — 1.5-2.5мм.кв
Желтый — 4.0-6.0мм.кв

При этом ГСИ-П имеет немного другую размерную сетку —
Красный — 0.25-1.5мм.кв
Синий — 1.0-2.5мм.кв
Желтый — 2.5-6.0мм.кв

Второй вариант более удобен, так как каждый размер частично перекрывает соседний, но в моем случае скорее всего гильзы относятся к первому варианту.

Для эксперимента были взяты три пары проводов сечением около 0.5 и 1.0мм, 2.5 и 2.5мм, а также 4 и 4мм.

Но с обжимкой вышла некоторая заминка, я еще в прошлый раз жаловался что не смог понять соответствие цветов. Т.е. цвета те же, красный, синий и желтый, но расположены в другом порядке.

Предположив сначала что производитель инструмента напутал с маркировкой я решил попробовать обжать красную гильзу минимальным размером кримпера. Могу сказать что это плохая затея, я еле дожал до конца, пришлось так давить на ручки, что опасался за сам инструмент.

В общем позже я выяснил, что на самом деле все проще. Цвета маркировки кримпера соответствуют цветам наконечников и гильз, но смещены, попробую пояснить.
Основных цветов три — красный, синий и желтый, но когда предполагается больше трех типоразмеров, то производители могут увеличивать их количество с сохранением тех же цветов располагая их как —
красный, синий, желтый, красный, синий, желтый.

Выше я выделил свою комбинацию цветов на кримпере для понимания что к чему.

Т.е. получается что из трех основных размеров кримпер захватывает только красный и синий, но при этом мал для желтого и может обжимать размеры меньше красного, который маркируется синим. Подразумевается что распространенный синий наконечник настолько сильно отличается от уменьшенного синего, что не заметить это нереально.

Ниже на фото распространенное соотношение цветов и размеров.

Но вернемся к эксперименту.
1, 2. При попытке обжать красную гильзу минимальным размером кримпер ее так сильно сжал, что на ней полностью проступила маркировка от кримпера.
3. Вторую гильзу я уже обжимал правильно, матрицей с красной меткой, она нижняя на фото. Вытянуть не получилось ни один провод.
4. Попробовал обжать той же матрицей (с красной меткой) синюю гильзу, также еле дожал до конца.
5. При установке синей гильзы в матрицу с синей маркировкой все стало заметно лучше, но из-за моей оплошности один провод не зажало. Пока пристраивал гильзу в кримпере, провод незаметно сместился и вылез. соответственно при попытке вырвать его он легко вылез.
6. С желтой гильзой попытка закончилась провалом, сначала я еле засунул саму гильзу, но когда попробовал сжать ее, то понял что я скорее сломаю инструмент, чем что-то обожму.

Результаты эксперимента:
0.5 и 1.0 мм.кв жмет отлично
2.5 мм.кв жмет отлично, правда была моя ошибка, зажатый провод вырвать не получилось.
4.0 мм.кв я зажать не смог из-за неподходящего кримпера.

Результат обжимки правильным размером матрицы.

Сравнение правильного и неправильного размера матрицы. Вверху я жал меньшим размером, чем надо и гильзу расплющило немного сильнее, в большей мере результат был в слишком большом сжатии изоляции.

Последствия эксперимента 🙂

Естественно данное положение вещей меня немного не устроило и я решил разобраться, какая же обжимка правильная.
Выяснил что следует применять хоть и похожую на мою, но все таки немного отличающуюся.
Называется такой кримпер BM534

Либо например СТК-01 овальным профилем обжима.
А правильный процесс обжима состоит из двух этапов, когда сначала обжимается один провод, а затем второй, при этом обжимается и часть «юбка» изоляции гильзы чтобы провод не болтался. Информация взята отсюда.
Кстати, на фото видно, что матрица состоит из двух частей, самая крупная отделена, скорее всего из-за большей длины самой гильзы.

Попробовал обжимать гильзы в два этапа, как показано выше.

Так как место соединения проводов может со временем ослабнуть и начать нагреваться, то защитная оболочка должна выдерживать и такое, защищая тем самым от пожара.
Почти в самом начале обзора я приложил скриншот с итальянскими гильзами и там было указано что они соответствуют стандарту огнестойкости UL94-V0. Я нашел описание методики тестирования по этому стандарту и решил тоже проверить.

Попробовал поджечь при помощи зажигалки каждый из остатков оболочки, в итоге могу сказать что:
1. Скорость горения — почти не горит.
2. Время угасания — около одной секунды, норма до 10 секунд
3. Образование капель — нет
4. Время послесвечения — послесвечение не обнаружено или очень мало, норма до 30 секунд.

Пластмасса от огня просто обугливается и практически не горит, при этом образуется небольшое количество дыма со слабым запахом, после прекращения воздействия через 10-15 секунд запаха нет и от самой пластмассы. Единственно наблюдение, горячая пластмасса становится немного мягче.

В общем и целом результат неплохой, если бы не одно НО, причем это «но» перекрывает и мелкие нюансы самого процесса обжима и то что гильзы все таки обжимаются и то что меня вполне устроили бы синие с красными без желтых, которые мой кримпер не жмет.
Материал гильз. Я все больше склоняюсь к мысли, что это либо алюминий, либо сплав с большим его количеством. А если это так, то обжимать при помощи таких гильз медные провода нельзя. Есть конечно алюминиевые провода и есть даже специальные медно-алюминиевые гильзы, но в современном мире это такая редкость, что можно сказать почти сводится к нулю.

Второй набор больше похож на предыдущий, но заказывался в основном ради двух типов наконечников.
Упакован также в пластиковую коробку, правда коробка здесь подешевле. Если в прошлый раз верхняя и нижняя часть была соединена при помощи петель, то здесь цельнолитая конструкция, а значит прослужит не очень долго.

В качестве бонуса внутри коробки была вложена бумажка на клеящейся основе с указание комплекта. В принципе вещь полезная в качестве памятки соответствие диаметра наконечника, цвета и диаметра провода.

Спецификация набора —
Производитель: Excellway®
Модель: CT02
Материал: PVC + чистая медь
Type: 15 Value
Количество: 2360шт
Box Size: 205x105x30mm

Весь список комплекта плюс соответствие диаметров проводов и количество. Как можно видеть, в комплект входят самые ходовые размеры, 0.5 и 0.75 я использую в слаботочке, 1.0, 1.5 и 2.5 можно обжимать электрические провода в быту.

И все было бы хорошо, если бы не было так грустно. В комплекте идут 1700 наконечников без изолятора, так в процессе доставки они рассыпались по всей коробке, грусть печаль 🙁

Судя по всему это далеко не первый случай, так как в районе этих наконечников торцы разделителей были покрыты термоклеем. Скорее всего производитель пытался таким образом уплотнить это место чтобы при деформации коробки в процессе доставки наконечники не рассыпались. Но от меня реально ускользает один момент, почему производитель банально не положил эти наконечники в небольших пакетиках с защелкой. В этом случае покупатель просто высыпал их на свои места и все, ведь решение известное и элементарное…

В этот раз я не стал все пересчитывать, а ограничился лишь подсчетом наконечников с изоляцией, благо их мало, да и пока пересыпал наконечники без изоляции то все равно пришлось их вынимать.
Количество наконечников с изоляцией примерно сошлась, где-то не хватило одного, где-то двух, а где-то и сошлось.
А с неизолированными я поступил просто, ссыпал их по сути в одну кучу не особо разбирая где какие, так как у меня просто не хватит нервов разложить по ячейкам 1700 почти одинаковых внешне предметов 🙂

И так, представим что наконечники все таки были разложены нормально и попробуем посмотреть что они из себя представляют.
Всего в комплекте было три типа наконечников пяти разных размеров, итого 15 видов.
1. Неизолированные
2. Изолированные тех же размеров
3. Двойные изолированные рассчитанные под два провода с тем же сечением что в пунктах 1 и 2.

Лично меня больше интересовали неизолированные, для всяких мелких соединений где важнее чтобы провод просто был обжат и двойные, причем двойные интересовали даже больше. Остальное я получил скорее «бонусом» в довесок к предыдущему набору.

Размеры, много и нудно

Длина неизолированных одинакова для всех диаметров и составляет 8мм, у изолированных длина колеблется от 14 до 15мм… Диаметры изолированных и неизолированных наконечников одинаковы и показаны ниже на фото.

Длина двойных составляет от 15мм у мелких до 20мм у самого крупного. Диаметр здесь конечно больше, так как обжимать надо два провода. Конечно можно взять и обычный наконечник большего размера и обжать при помощи него два провода, но получится ерунда так как изоляция провода в такой наконечник скорее всего нормально не влезет.

Внутренние диаметры я измерил только у трех самых больших типоразмеров, в мелкие штангенциркуль просто не влазил, хотя у меня и по поводу корректности этих значений есть некоторые сомнения.

Для пробы я взял примерно провода с примерно соответствующими сечениями — 0.5, 0.75, 1.0, 1.5 и 2.5 мм.кв и по одному наконечнику каждого типа.

Для обжима использовалась стандартная матрица, при этом одинарные обжимались соответственно указанию сечения на самой матрице, а двойные я вставлял в следующую по размеру ячейку матрицы, так как они имеют сечение в два раза больше.
Например 2х1.5 мм.обжимался как 2.5 мм.кв, а 2х2.5мм как 4мм.

В результате у меня получились такие «хвостики».

Обжало отлично, единственное нарекание было к белому наконечнику, я немного неровно установил его в кримпере и его обжало кривовато, заметил уже когда сжал ручки кримпера.

С одинарными вообще все прошло гладко. Скажу честно, мне даже понравилось обжимать провода, получается просто и аккуратно 🙂

С тестами закончил, попробую подвести итоги.
Сначала набор гильз.
Обжимаются нормально, пластмасса не поддерживает горение, размеры красных и синих для меня очень удобны, желтые как мне кажется скорее всего будут мертвым грузом.
Но вот есть у меня стойкое ощущение, что сами гильзы изготовлены из алюминия и если это действительно так, то для применения с медным проводом они непригодны, совсем.

С набором наконечников все проще. Они нормально обжимаются, отлично держат провод, похоже что все таки медь, да и варианты размеров хорошо подходят для бытового применения. Но есть большое замечание к упаковке, теперь у меня неизолированные наконечники фактически свалены в одну кучу. Хоть они внешне отличаются, но все равно неудобно.

Попутно выяснил несколько вещей
а. Наконечники, гильзы, колпачки и т.п. делятся в основном на три размера, соответственно отмеченные цветами — красный, сний, желтый. Но при этом могут быть и другие цвета, таблица есть в обзоре.
б. При обжиме цвет метки должен совпадать с цветом изолятора гильзы. Если цвет совпадает, а размер нет, значит лучше не пробовать 🙂
в. Мой кримпер может обжимать только красные и синие. Есть желтая метка, но из другой размерной сетки.
г. Сначала лучше поискать подобные вещи в оффлайне и лучше взят сначала по паре штук чтобы проверить медь это или нет.

На этом у меня все, надеюсь что обзор был полезен и поможет сделать правильный выбор.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

инструкция как выбрать и установить наконечник. Обзор всех видов, фото, инструкция, схемы

Нередко при присоединении многожильных проводов к зажимам винтового типа болтом придавливается несколько жилок. Причем на отдельных жилах иногда наблюдаются повреждения. Эти факторы становятся причинами недостаточно качественного контакта и даже возгорания. Чтобы исключить данные проблемы, применяется опрессовка проводов наконечниками.

Краткое содержимое статьи:

Преимущества пользования наконечниками

Кабельные наконечники помогают повысить качество и результативность проведения электротехнических работ с облегчением процедуры соединения кабельной продукции. Наконечниками и гильзами пользуются в процессе оконцовки кабеля, что повышает прочность его фиксации. Поскольку существуют алюминиевые, медные и комбинированные образцы, то создаются оптимальные условия для соединения разных источников энергии и электротехнических установок.

Наконечники для проводов под обжим помогают обеспечить минимум значения переходного сопротивления, избежав таких сложностей, как:

  • недостаточная по величине контактна площадь;
  • появление оксидной пленки на металле;
  • недостаточная сила и прочность стандартного обжима.

Однако опрессовка должна производиться в соответствии со всеми правилами. В этих целях важно обращать на маркировку изделий, облегчающую их подбор для конкретных целей.

Особенности маркировки

В торговой сети можно встретить множество вариантов наконечников. Их конструкция и материал изготовления будут разниться. Поэтому подобрать модель, соответствующую назначению, можно по такой шкале:

  • А – из алюминия;
  • Л – использование латуни при изготовлении;
  • М – медная основа гильзы;
  • Т – в производстве пользовались металлом трубчатого сечения;
  • У – угловой соединитель;
  • О – присутствие окошка для определения правильности положения кабелей во втулке.

Наконечники для проводов под опрессовку помогают в решении ключевых задач электрика. Если на изделии присутствует надпись ТМЛ (О), то речь идет о применении луженой меди трубчатого вида, а в конструкции изделия будет окошко для проверки.

Аббревиатура НШВИ указывает на штыревой втулочный тип наконечника, а НКИ – на кольцевой вариант. Ориентируясь на набор цифр, можно уточнить параметры площади сечения или стержневого диаметра.

Конструктивные особенности

В зависимости от типа конструктивного исполнения выделяют одинарные и двойные наконечники. Для того, чтобы задействовать наконечник под многожильный провод, изделие представляют в виде, например, медной трубки с гальванической обработкой. При этом использование полиамидной манжеты позволяет осуществить качественную изоляцию.

штыревые, типы размеров и маркировка

Содержание статьи:

Чтобы электрические приборы работали бесперебойно и продолжительно, важно обеспечить надежный контакт и плотное прилегание кабеля к электрической сети. С этой целью используют специальные наконечники для проводов, предназначенные для опрессовки. Для качественного выполнения работ нужно ознакомиться с особенностями проведения мероприятия и подготовить специальный инструмент.

Назначение и область применения

Алюминиевые и медные наконечники для кабелей

Основная задача наконечников – обеспечить надежный контакт между несколькими проводниками, шиной и проводом, а также зажимом и проводом. Также их используют, чтобы упростить монтажные работы, связанные с электротехническим оборудованием, при выполнении каких-либо технологических операций.

Кабельные наконечники служат качественным аналогом различных скруток и всех типов самодельных соединений, которые еще очень распространены. Это недорогое и простое в применении приспособление служит гарантом качественной фиксации провода внутри гильзы.

Маркировка наконечников для проводов

Расшифровка маркировки наконечника

Маркировка изделия отличается в зависимости от производителя, который специализируется на выпуске наконечников. Некоторые из них отдают предпочтение полной буквенно-цифровой маркировке, а другие же используют только цифровые значения.

Маркировка и конструктивные особенности зависят от стандарта, на основании которого он был изготовлен. Самыми востребованными и распространенными считаются отечественные и европейские стандарты типа ГОСТ 23981-80, ТУ и din.

Буквенные обозначения:

  • Типы наконечников: гильза – Г, кольцевой – К, трубчатый – Т, штыревой – Ш.
  • Конструкция: разрезной – Р, папа – П, мама – М.
  • Дополнительное оснащение виниловой изоляцией: комбинация ВИ или В.

Цифровое обозначение включает сечение и площадь наконечника, диаметр отверстия, предназначенного для соединения с кабельной жилой. Также может содержаться информация о размере отверстия под болт.

Варианты исполнения

В зависимости от конструктивных особенностей наконечники для проводов под опрессовку могут делиться на одинарные и двойные. Визуально деталь представляет собой трубку, изготовленную из меди и обработанную по гальваническому методу. Один торец детали может оснащаться развальцовкой, это необходимо при работе с проводами, состоящими из большого количества маленьких проводков. Изоляция – манжета, изготовленная из полиамида.

По конструкции наконечники делятся на винтовые и требующие опрессовки. Особенность первых заключается в том, что кабель зажимается при помощи болтов. Использовать вторую разновидность предпочтительнее, если работа предстоит с одножильными проводами. В домашних условиях и быту чаще используют второй вариант, поскольку они также подходят для гибкого многожильного кабеля.

Также детали делятся на несколько видов в зависимости от способа подключения: угловые, вилочные и прямые, кольцевые, втулочные.

Подбор наконечников для опрессовки проводов

При выборе электромонтажной детали требуется ориентироваться на материал изготовления, сечение и гибкость используемого кабеля, а также способа подключения к бытовой технике и прочим электрическим приборам.

  • Один из важнейших аспектов – сечение кабеля. Если оно будет больше диаметра отверстия наконечника, кабель попросту не войдет в гильзу; если меньше, соединение не будет плотным.
  • Способы подключения к оборудованию также может отличаться. Электромонтажную деталь требуется использовать в том случае, если коммутация прямым соединением невозможна.

Чтобы соединение получилось качественным, следует учитывать гибкость наконечников.

Основные правила опрессовки

Правила опрессовки

Чтобы качественно выполнить опрессовку проводов при помощи наконечников, важно соблюдать следующие правила и рекомендации:

  • Правильно подобрать электромонтажную деталь.
  • Тщательно зачистить жилы провода.
  • Для качественного обжима использовать специальное оборудование.
  • Правильно подобрать матрицу.

Немаловажный фактор, от которого зависит исход – строгое соблюдение последовательности действий при обжиме.

Чтобы не повредить соединительные элементы, требуется дополнительно установить диаметр на пресс-клещах.

Наконечники штыревые НШВИ

Наконечники штыревые НШВИ

НШВИ – это штыревые электромонтажные детали втулочного типа. Их изготавливают из электролитической меди, тыльная сторона покрывается изоляционным материалом. Материал подвергается обработке с помощью гальванического лужения.

В промышленности и домашних условиях такие детали используются для опрессовки кабелей с сечением не менее 0,25 мм.кв. В сравнении с аналогами этот тип конструкций имеет много преимуществ, основное из них – существенная экономия времени, которая затрачивается на опрессовку.

Обжим многожильного провода НШВИ осуществляется следующим образом:

  • Проанализировать площадь сечения провода и выбрать правильную марку наконечника. Важно, чтобы жилы беспрепятственно входили со стороны юбки.
  • Гильзы рекомендуется приобретать с небольшим запасом. Например, провод 1,25 мм должен обжиматься гильзой от 1,5 мм.кв, а сечение юбки будет не более 2,5 мм.кв.

Для качественного выполнения работ рекомендуется использовать специальные пресс-клещи или гидравлические клещи, инструменты марки ПК1 или ПК1М.

Наконечники применяют не только для корректной и продолжительной работы электрических приборов, но и с целью безопасности. Ненадежные соединения могут стать причиной короткого замыкания и возгорания, что нанесет большой ущерб здоровью и имуществу.

Лучший инструмент для обжима кабельных наконечников - отличные цены на инструмент для обжима кабельных наконечников от глобальных продавцов обжимных наконечников для кабельных наконечников

Отличные новости !!! Вы попали в нужное место для обжима кабельных наконечников. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот инструмент для обжима верхних кабельных наконечников вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели инструмент для обжима кабельных наконечников на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в инструменте для обжима кабельных наконечников и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести Cable lugs crimping tool по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Лучший инструмент для обжима кабельных наконечников - отличные цены на обжимной инструмент для кабельных наконечников от глобальных продавцов обжимных инструментов для кабельных наконечников

Отличные новости !!! Вы находитесь в нужном месте для обжима кабельных наконечников.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот инструмент для обжима кабельных наконечников должен в кратчайшие сроки стать одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели инструмент для обжима кабельных наконечников на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в инструменте для обжима кабельных наконечников и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия. AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести Cable lug crimp tool по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Обжим кабельных наконечников | DIN 46235 | DIN 46234

Опубликовано 29 августа 2018 г.

Кабельные наконечники - применения и стандарты обжима

Thorne & Derrick International, базирующаяся в Великобритании, является ведущим поставщиком кабельных наконечников и связанных с ними обжимных инструментов для кабелей низкого, среднего и высокого напряжения и систем питания - в этой серии статей от Klauke обсуждается теория и практика установки кабельных наконечников и соединителей компрессионного типа.

Кабельные наконечники и обжимные инструменты

Klauke используются монтажниками, линейными монтажниками, монтажниками и электриками для прокладки подземных кабелей и проводов воздушных линий в сетях электропередачи, передачи и распределения, включая системы НН, СН и ВН, 11 кВ-33 кВ .

➡ Загрузите каталог 2018 Klauke Cable Lugs и ознакомьтесь с полным ассортиментом инструментов для резки и опрессовки кабелей .

В этой статье мы рассмотрим следующее:

  • Обжимные кабельные наконечники согласно DIN 46235 для опрессовки одножильных, многопроволочных, тонкопроволочных и тонкопроволочных медных проводов
  • Медные кабельные наконечники «стандартного исполнения» из электролитической меди (EN 13600)
  • Компрессионные кабельные наконечники DIN 46235 клеммы не для одножильных проводов
  • Выбор правильного наконечника во многом зависит от типа кабеля
  • Международный стандарт IEC 1238 Часть 1 - электрические и механические свойства кабельных наконечников

Несмотря на то, что кабельные соединения имеют относительно низкую стоимость по сравнению с ценой за метр кабеля и часто являются запоздалым проектом, важность определения и установки правильного типа наконечника имеет решающее значение для безопасной и надежной работы низковольтных систем высокого напряжения - a плохое соединение кабеля может привести к увеличению сопротивления соединения и даже к возгоранию. Что еще хуже, смертельный исход.

Неправильные инструменты и кабельные зажимы могут стать причиной повышения температуры и возгорания.

В этом блоге T&D покажет вам правильную процедуру обжима кабеля. Доступны сотни различных версий кабельных наконечников .

Инженеру-электрику и специалисту по соединению кабелей очень сложно выбрать из этого широкого диапазона подходящий наконечник для каждого конкретного применения.

В следующей статье дается обзор различных типов наконечников для медных проводников и подробно описываются факты, которые гарантируют безопасное и постоянное электрическое соединение.

В принципе мы различаем 3 типа кабельных наконечников:

Обжимные кабельные наконечники согласно DIN 46235

Стандарт DIN 46235 определяет применение, размеры и маркировку кабельных наконечников - этот стандарт позволяет использовать эти наконечники для сжатия одножильных, многопроволочных, тонкопроволочных и тонкопроволочных медных проводов и кабелей.

3 типа наконечников: кабельные наконечники DIN, стандартные трубчатые кабельные наконечники и клеммы из листового металла (слева направо)

Маркировка на изделии предоставляет установщику информацию о происхождении и применении кабельных наконечников DIN 46235, что также относится к стандартным трубчатым кабельным наконечникам.

Кабельные наконечники для обжима DIN показывают необходимое количество обжимов, указанное производителем: Маркировка «KL 22 12 - 150»

  • KL: указывает производителя (в данном случае Klauke)
  • 22: Код штампа (только для зажимных проушин DIN 46235)
  • 12: Метрический размер болта для соединительного болта: размер M12 (диаметр отверстия 12 мм)
  • 150: Поперечное сечение жилы в мм2

Кроме того, на этих выступах указано количество необходимых обжимов.Для установки стандарт DIN рекомендует обжимные матрицы в соответствии с DIN 48083 , части 1, 3 и 4 для одножильных, многопроволочных и тонкопроволочных проводов.

Стандарт для плетеных веревок ссылается на информацию производителя.

Klauke обычно рекомендует использовать шестигранные обжимные матрицы в соответствии с DIN 48083, часть 4 для установки зажимных проушин DIN 46235 - диапазон поперечных сечений жил кабеля от 6 до 1000 кв. Мм, размеры болтов от 5 до 20 мм.

Электролитическая медь согласно EN 13600 является обязательной.

Для защиты от коррозии зажимные кабельные наконечники, а также стандартные трубчатые кабельные наконечники и клеммы покрыты оловом для защиты от окисления.

Медные кабельные наконечники «стандартное исполнение»

Помимо кабельных наконечников DIN , многие производители также предлагают стандартные трубчатые кабельные наконечники, также изготовленные из электролитической меди в соответствии с EN 13600. Что касается размеров, стандартные трубчатые наконечники в большинстве своем короче, чем наконечники DIN, а также отличаются размерами труб. .

  • DIN EN 13600 Медь и медные сплавы - бесшовные медные трубы для электрических целей; Немецкая версия EN 13600: 2013

Обжимные кабельные наконечники DIN длиннее стандартных трубчатых кабельных наконечников

Однако, поскольку эти наконечники также подлежат испытаниям по стандарту IEC 1238, часть 1, долговечность электрического и механического соединения не изменяется.

Все наконечники, независимо от типа, можно правильно обжать только при использовании подходящего инструмента для обжима кабеля.Использование неподходящих инструментов или непрофессиональная обжимка могут привести к повышенному сопротивлению стыка, повышению температуры и даже возгоранию.

Стандартные трубчатые кабельные наконечники (слева) имеют размеры трубки, отличные от размеров обжимных кабельных наконечников DIN (справа)

Чтобы исключить этот риск, Klauke рекомендует обжимать наконечники с помощью своих инструментов - это согласованные системы обжима, избегайте смешения потенциально несовместимых брендов.

Клеммы из листового металла согласно DIN 46234

Беспаечные клеммы

Также для клемм из листового металла действуют определенные стандарты DIN в отношении применения, размеров и маркировки.

Кроме обжимных кабельных наконечников Клеммы DIN 46235 предназначены только для опрессовки многожильных, тонких и очень тонких многожильных проводников, но не для одножильных проводов.

Неправильный обжим

Неправильный обжим

Правильный обжим

Сравнение неправильных и правильных обжимов: неправильный обжим (обжим, средний: обжим с низким усилием, и использование неправильных обжимных инструментов может привести к увеличению сопротивления соединения и может поставить под угрозу установку)

Какой кабельный наконечник подходит для какого применения?

Диапазон поперечного сечения от 0.От 5 до 240 квадратных метров, размер болтов от 2 до 16 мм.

Среди прочих терминалов они могут быть найдены в шкафах электрического управления и транспортных средствах общественного транспорта, таких как железнодорожные вагоны и подвижной состав.

Клеммы из листового металла также изготавливаются из электролитической меди в соответствии со стандартом EN 13600. Но есть разница в основном материале - стандартные трубчатые наконечники для сжатия производятся из медных трубок, а клеммы без пайки - из медных листов.

Клеммы имеют паяный шов, поскольку стандарт DIN предписывает закрытые трубки.

Стандарт DIN не определяет инструменты для обжима - Klauke рекомендует собственные инструменты для обжима вмятин.

Полезная информация

Выбор правильного кабельного наконечника во многом зависит от типа кабеля. Для кабелей по DIN 57295 можно использовать следующие наконечники:

  • Кабели классов 1, 2, 5 и 6: зажимные наконечники DIN 46235
  • Кабели, класс 2: стандартные трубчатые наконечники
  • Кабели класса 2, 5 и 6: клеммы

На практике может случиться так, что гибкие жилы кабеля классов 5 и 6 не войдут в соответствующий кабельный наконечник.Для таких случаев Клауке рекомендует использовать так называемые кабельные наконечники F с большим внутренним диаметром и расширяющимся входом. Рекомендуется опрессовка с выемкой.

Для установки проушин DIN необходимо использовать обжимные инструменты с кодами матрицы согласно DIN 48083, часть 4.

Электрические и механические свойства

Международный стандарт IEC 1238, часть 1, применяется к электрическим и механическим свойствам кабельных наконечников. Требования к постоянному и безопасному электрическому соединению для предполагаемого применения подробно описаны в этом стандарте.

Определены как испытание на механическое выдергивание, так и испытание на электрическую прочность.

Цикл тестирования имитирует применение на практике: соединение нагревается 1000 раз до 120 ° C для имитации утреннего пика напряжения в системе электроснабжения общего пользования.

Также проводятся сильноточные испытания кабельных наконечников при температуре 250 ° C.

Ответственность за соблюдение этих правил безопасности лежит на каждом производителе кабельных наконечников.По этой причине производители указывают соответствующий тип кабеля, который будет использоваться с их наконечниками. Помимо нормативов, известные производители предъявляют дополнительные требования к качеству.

F-Кабельные наконечники с раструбным вводом представляют собой вариант, когда кабели класса 5 и 6 не подходят для обычных кабельных наконечников.

Кабельные наконечники

Klauke проходят процесс «отжига», чтобы подготовить материал к растяжению и твердости, а также снизить риск разрушения. F-Кабельные наконечники с расширяющимся входом представляют собой вариант, когда кабели класса 5 и 6 не подходят для обычных наконечников.

Этот процесс увеличивает срок службы и обеспечивает большую защиту проушины от вибрации. Это еще одна причина, по которой Klauke рекомендует использовать качественные кабельные наконечники известных производителей.

Более длинная трубка кабельных наконечников Klauke (вверху) гарантирует высокое качество соединения.

Качество наконечников часто можно определить по визуальным характеристикам: кабельные наконечники без заусенцев с плоской ладонью и аккуратно обработанным концом являются признаком высококачественного электрического разъема.

Качественные кабельные наконечники Klauke

Дополнительная литература

Просмотрите другие блоги этой серии статей о кабельных наконечниках, обжимных кабелях и инструментах :

Медные кабельные наконечники для специального применения

Обжим кабелей с выемкой - преимущества и ограничения

Кабельные наконечники и зажимы - методы обжима с шестигранной головкой и выступом

Кабельные наконечники и обжим с использованием метода шестигранного обжима

Стандарт DIN - Обжим и сжатие алюминиевых кабельных наконечников и соединителей

Медь и алюминий - обжим кабеля CU-AL

Обжимные инструменты с электрическим приводом для массового применения

Кабельные аксессуары LV MV HV и электрооборудование подстанций

Thorne & Derrick - специализированные дистрибьюторы ведущих производителей кабельной арматуры, соединительного и установочного оборудования .

LV MV HV кабельная арматура, используемая для соединения, концевой заделки, соединения, зажима и уплотнения силовых кабелей к подстанциям с воздушной и газовой изоляцией, трансформаторам, распределительным устройствам и сетям воздушных линий.

Наведите указатель мыши на нашу интерактивную электрическую сеть , чтобы узнать больше об ассортименте нашей продукции.

LV 600/1000 В MV 11 кВ 33 кВ HV 66 кВ 132 кВ

Оборудование для электробезопасности подстанций и воздушных линий

Изготовлено CATU Electrical для обеспечения безопасного строительства, обслуживания и ремонта подземных кабелей и сетей воздушных линий до сверхвысокого напряжения (400 кВ).

  T&D - КАБЕЛИ ♦ СОЕДИНЕНИЯ ♦ РАЗЪЕМЫ ♦ СОЕДИНИТЕЛИ ♦ ВВОДЫ ♦ ЗАГЛУШКИ ♦ ЗАЖИМЫ И ЗАГЛУШКИ ♦ КАНАЛ ♦ УПЛОТНЕНИЯ ♦ ARC FLASH PPE
ЗАЗЕМЛЕНИЕ ♦ ПИТАТЕЛЬНЫЕ СТОЛБЫ ♦ ИНСТРУМЕНТЫ ДЛЯ СОЕДИНЕНИЙ ♦ ИНСТРУМЕНТЫ ДЛЯ РЕЗКИ И ОБРЕЗКИ КАБЕЛЯ ♦ ХОЛОДНАЯ УСАДКА ♦ ТЕПЛОВАЯ УСАДКА ♦ ПРЕДОХРАНИТЕЛИ


Дополнительная литература


Производители кабельных наконечников, надежных кабельных наконечников и обжимных наконечников

  • Домашняя страница
  • Продукт
    • Клеммы для проводов
      • Кольцевые клеммы
      • Лопаточные клеммы
      • Штифтовые клеммы
      • Штекерные и розеточные разъединители
      • Полностью изолированные разъемы с внутренней резьбой
      • Стык Разъемы
      • Зажим с крюком
      • Зажим с лезвием
      • Пулевые разъемы
      • Концевой разъем
      • Концевой задел для шнура
      • Зажим с крючком
      • Соединители с крючком
      • Разъемы для быстрого сращивания
      • Винтовой разъем
      • Двойной концевой зажим для шнура
    • Термоусадочный соединитель для проводов
      • Термоусадочные кольцевые зажимы
      • Термоусадочные лопаточные зажимы
      • Термоусадочные соединители под пайку
      • Пулевые термоусадочные соединители
      • Термоусадочные стыковые соединители
      • Термоусадочные разъединители
      • Термоусадочные разъединители
      • Комплект термоусадочных клемм
      • Комплект соединителей для паяных проводов
    • Нейлоновые стяжки для кабелей
      • Цветные стяжки для кабелей
      • Черные стяжки для кабелей
      • Самоблокирующиеся стяжки для кабелей
      • Бирки для стяжек
      • Кабельные стяжки для тяжелых условий эксплуатации
      • Кабельные стяжки с винтовым креплением
      • Кабельные стяжки с двойной петлей
      • Кабельные стяжки с нажимным креплением
      • Кабельные стяжки из ели
      • Многоразовые стяжки для кабелей
      • Кабельные стяжки с бусами
      • Застежки-молнии с серийным номером
    • Кабельные стяжки из нержавеющей стали
      • Нержавеющая сталь Кабельная стяжка
      • Кабельные стяжки из нержавеющей стали с ПВХ покрытием
      • Кабельные стяжки для лестниц
      • Стяжка из нержавеющей стали
      • Стяжка из нержавеющей стали
      • Кабельные стяжки из бисера
      • Разъемные стяжки из нержавеющей стали
      • Кабельная стяжка из нержавеющей стали с напылением
      • L Тип Стальные кабельные стяжки
      • Кабель из нержавеющей стали Инструмент для электронных стяжек
    • Кабельный ввод
      • Кабельный ввод
      • Нейлоновый кабельный ввод
      • Кабельный ввод M20
      • Кабельный ввод NPT
      • Латунный кабельный ввод
      • Кабельный ввод из нержавеющей стали
      • Кабельный ввод EMC
      • Кабельный ввод двойного сжатия
      • Многокабельный ввод
      • Кабельный ввод для снятия натяжения
    • Кабельный наконечник
      • Механический кабельный наконечник
      • Медный кабельный наконечник
      • Алюминиевый кабельный наконечник
      • Биметаллический кабельный наконечник
    • Кабельный маркер
    • Термоусадочная трубка
      • Термоусадочная трубка
    • Клеммный блок
      • Шоколадный блок электрический
      • Клеммный блок
      • Морской клеммный блок
      • Проходной клеммный блок
      • Клеммный блок печатной платы
      • Клеммный блок сборной шины
      • Керамический клеммный блок

Кабельный зажим | ERKO sp. z o.o. sp. k.

Чрезвычайно важным элементом электрического монтажа является правильное подключение. Современный кабельный наконечник и кабельный наконечник , обеспечивающий безопасное соединение, являются очень важным элементом. В зависимости от назначения, текущей загрузки, а также дизайна и функциональности обширное предложение позволяет подобрать подходящий товар.

Правильно подобранный кабельный наконечник или кабельный наконечник из материала, специально разработанный для монтажа из алюминия или меди, сечение и тип провода, а также правильная обжимка обеспечивают бесперебойную работу электрической системы.
В зависимости от типа обжима кабельный наконечник или кабельный наконечник необходимо правильно выбрать форму обжима: шестиугольный, одинарный, овальный, трапециевидный, квадратный.

Описание этих форм обжима одинаково для кабельных соединителей и кабельных наконечников , и они находятся в таблице №. 1

Описание опрессовки

Иллюстрация

Одинарная выемка для медных клемм без изоляции по DIN 46234 и штыревых клемм по DIN 46230 для провода сечением 0,5 ÷ 120 мм2, а для медных трубчатых клемм - для провода сечением

0,5 ÷ 6 мм2 (эл.г. KOA, KWA, KLA).

форма опрессовки - одиночный отступ

Овальный для медных кольцевых клемм с полиамидной изоляцией по DIN 46237 и DIN 46234, для медных штыревых клемм с полиамидной изоляцией по DIN 46230 и DIN 46231 для провода сечением 0,5 ÷ 120 мм2 (например, KOE, KWE) и для изолированных розеток и язычков (MSE, TSE).

орм опрессовки - овал

Трапециевидная форма для медных кабельных муфт, изготовленных в соответствии с DIN 46228, части 1 и 4, и двойных медных кабельных муфт для проводов сечением 0,5 ÷ 185 мм2 (например. г. TA, TE

форма опрессовки - трапеция

Квадрат для концевых муфт для медных кабелей, изготовленных в соответствии с DIN 46228 Par t 1 и Par t 4, и двойных концевых муфт для медных кабелей для проводов сечением 0,5 ÷ 10 мм2 (например, TA, TE, TV).

форма опрессовки - квадрат

Обернутый провод и изоляция, для латунных клемм, изготовленных в соответствии с DIN 46247, DIN 46248 и DIN 46225, для провода сечением 0,5 ÷ 6 мм2 (например.г. МС, ТС).

форма опрессовки - обернутый провод и изоляция

Круглая формовка алюминиевых секторных жил сечением 25 ÷ 300 мкм, 16 ÷ 240 мкм для алюминиевых зажимов. re - сечение одножильного провода в мм2, rm - сечение многожильного провода в мм2

форма опрессовки - круглая

Шестигранный для медных и алюминиевых зажимов и соединителей для провода сечением 6 ÷ 625мм2.

форма опрессовки - шестиугольная

Таблица № . 1 Источник : http://erko-electro.com/offer/catalog/

После правильного выбора кабельного наконечника или кабельного разъема в зависимости от напряжения, поперечного сечения, со стандартом DIN или без него, размером отверстия под винт или в случае медного кабельного наконечника доступен в двух вариантах: луженый или без лужения (для защиты от окисления меди), из трубки или медной ленты, зачистите кабель до такой же длины, что и трубчатая часть клеммы.Следующим шагом будет выбор подходящего инструмента и штампов для прессования. В предложении производителя ручные, гидравлические, пневматические или аккумуляторные инструменты.

Обжим завершается, когда соединяются обжимные матрицы, но помните, что обжим может быть одиночным, например: кабельные наконечники KOE , или множественными, например: трубчатые наконечники KCR, KLA. Кабельный наконечник из меди и алюминия по стандарту DIN на трубчатой ​​части имеет отметки обжима. Из него можно, например, прочесть: сколько обжимов нужно сделать в зависимости от типа плашек: тонкие или широкие.Какой дискриминант плашек подходит для правильной опрессовки. № чертежа 2 показан пример этого дискриминанта.

Дискриминант опрессовки трубчатых медных и алюминиевых кабельных наконечников

Рис . 2. Дискриминант опрессовки трубчатых медных и алюминиевых кабельных наконечников

ródło: http://erko-electro.com/offer/catalog/

Важно соблюдать направление обжима кабельных наконечников и кабельных разъемов , как показано ниже (рис.3)

Рис. 3. Направление опрессовки

ródło: http://erko-electro.com/offer/catalog/

Широкий ассортимент продукции ERKO позволяет правильно подогнать кабельные наконечники к проводу. Производитель предлагает:

  • - кольцо, лопатка и штырь кабельные наконечники
  • - кабельные муфты с изоляцией или без нее
  • - розетки, язычки и зажимы с зажимом,
  • - медные трубчатые кабельные наконечники и кабельные соединители ,
  • - кабельные зажимы Al и кабельные соединители ,
  • - Ал.-Cu кабельные клеммы и кабельные разъемы ,
  • - винтовые клеммы и разъемы срезные 1-36кВ,
  • - среднее напряжение кабельные зажимы и кабельные соединители ,
  • - зажимы для экранирования телекоммуникационного кабеля,
  • - специальные кабельные наконечники и кабельные разъемы .

Ниже приводится описание кабельных наконечников и кабельных разъемов из предложения компании ERKO.

Кольцевые кабельные наконечники KOE

Кольцевые кабельные наконечники KOE используются для многожильных медных проводов. Устойчивость полиамидной изоляции к температурам от -40 ° C до + 125 ° C. Они изготовлены из гальванически луженой медной ленты с трубчатой ​​частью в соответствии с DIN 46234. В каталоге можно найти и подобрать кабельный зажим подходящего размера . Также в каталоге можно проверить, какой обжимной инструмент можно использовать.

Вкладка

TSE используется для многожильных медных проводов.Изготовлен из латуни, имеет медную гильзу и полиамидную изоляцию. Устойчивость к температуре от -40 ° C до + 125 ° C и изготавливается по DIN 46248

.

Широкий ассортимент кабельных клемм и кабельных разъемов (читайте статью о кабельных разъемах ) различных размеров, отличающихся высоким качеством.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
