Напряжение дмрв ваз. Датчик массового расхода воздуха (ДМРВ): принцип работы, проверка и диагностика

Как работает датчик массового расхода воздуха в автомобиле. Какие бывают неисправности ДМРВ и как их диагностировать. Как проверить ДМРВ мультиметром и сканером. Когда требуется замена датчика.

Что такое датчик массового расхода воздуха и для чего он нужен

Датчик массового расхода воздуха (ДМРВ) — это важный компонент системы управления двигателем, который измеряет количество воздуха, поступающего в цилиндры. На основе этих данных электронный блок управления (ЭБУ) рассчитывает необходимое количество топлива для впрыска.

Основные функции ДМРВ:

• Измерение массового расхода воздуха, поступающего в двигатель
• Передача данных в ЭБУ для расчета топливной смеси
• Обеспечение оптимального соотношения воздух/топливо
• Контроль экологических показателей выхлопных газов

Правильная работа ДМРВ критически важна для эффективной и экономичной работы двигателя. При неисправности датчика нарушается состав топливовоздушной смеси, что приводит к ухудшению динамики, повышению расхода топлива и увеличению вредных выбросов.

Принцип работы датчика массового расхода воздуха

Большинство современных ДМРВ работают по принципу термоанемометра. Внутри датчика находится нагреваемый чувствительный элемент (платиновая нить), температура которого поддерживается на постоянном уровне электронной схемой. Проходящий через датчик воздух охлаждает нить.

Как определяется расход воздуха:

1. Чем больше воздуха проходит через датчик, тем сильнее охлаждается нить
2. Для поддержания постоянной температуры нити требуется больший ток
3. Величина тока пропорциональна массовому расходу воздуха
4. Электронная схема преобразует ток в напряжение
5. Значение напряжения передается в ЭБУ в виде цифрового сигнала

Таким образом, ЭБУ получает точную информацию о количестве воздуха, поступающего в цилиндры двигателя в данный момент. На основе этих данных рассчитывается необходимое количество топлива для впрыска.

Признаки неисправности датчика массового расхода воздуха

При выходе из строя ДМРВ нарушается работа двигателя. Основные симптомы неисправности датчика:

• Затрудненный запуск двигателя, особенно в холодную погоду
• Неустойчивая работа на холостом ходу, плавающие обороты
• Провалы при разгоне, рывки, подергивания
• Повышенный расход топлива
• Снижение мощности двигателя
• Появление черного дыма из выхлопной трубы
• Загорание индикатора Check Engine на приборной панели

При появлении подобных симптомов рекомендуется провести диагностику ДМРВ. Часто неисправность датчика сопровождается записью кодов ошибок в память ЭБУ.

Как проверить ДМРВ мультиметром

Простейший способ проверки ДМРВ — измерение напряжения на выходе датчика при включенном зажигании (двигатель не заводить). Для этого понадобится мультиметр, настроенный на измерение постоянного напряжения в диапазоне до 2 В.

Порядок проверки:

1. Найдите разъем ДМРВ (обычно расположен между воздушным фильтром и дроссельной заслонкой)
2. Определите сигнальный провод датчика (как правило, желтого цвета)
3. Подключите красный щуп мультиметра к сигнальному проводу, черный — на массу
4. Включите зажигание, не заводя двигатель
5. Считайте показания напряжения на мультиметре

Нормальные значения напряжения для исправного ДМРВ:

• 0.99-1.02 В — отличное состояние датчика
• 1.02-1.03 В — нормальное состояние
• 1.03-1.04 В — датчик на пределе ресурса
• Более 1.04 В — требуется замена ДМРВ

Этот метод позволяет быстро оценить общее состояние датчика, но для точной диагностики требуется проверка показаний ДМРВ на работающем двигателе.

Диагностика ДМРВ с помощью сканера

Наиболее информативным способом проверки датчика массового расхода воздуха является считывание его показаний с помощью диагностического сканера. Этот метод позволяет оценить работу ДМРВ в различных режимах работы двигателя.

Порядок проведения диагностики:

1. Подключите сканер к диагностическому разъему автомобиля
2. Запустите двигатель и прогрейте его до рабочей температуры
3. В режиме реального времени считывайте показания расхода воздуха
4. Проверьте значения на холостом ходу и при различных оборотах двигателя
5. Сравните полученные данные с эталонными значениями для вашей модели

Основные параметры для проверки:

• Расход воздуха на холостом ходу (г/с)
• Расход при 2000 об/мин
• Максимальный расход при полной нагрузке
• Стабильность показаний при постоянных оборотах

Отклонение показаний ДМРВ от нормы более чем на 10-15% свидетельствует о неисправности датчика или загрязнении его чувствительного элемента. В этом случае рекомендуется очистка или замена ДМРВ.

Когда требуется замена датчика массового расхода воздуха

Замена ДМРВ необходима в следующих случаях:

• Значительное отклонение показаний от нормы (более 15-20%)
• Нестабильные или хаотичные показания расхода воздуха
• Механические повреждения корпуса или разъема датчика
• Сильное загрязнение чувствительного элемента, не устраняемое очисткой
• Появление кодов ошибок, связанных с ДМРВ
• Напряжение на выходе датчика более 1.04 В при проверке мультиметром

При возникновении сомнений в работоспособности ДМРВ рекомендуется провести его диагностику в специализированном сервисе. Неисправный датчик лучше заменить на оригинальный или качественный аналог от проверенных производителей.

Как продлить срок службы датчика массового расхода воздуха

Для обеспечения длительной и корректной работы ДМРВ следует соблюдать несколько простых правил:

• Своевременно заменяйте воздушный фильтр согласно регламенту
• Используйте только качественные фильтрующие элементы
• Не допускайте попадания масла на датчик при заливке или утечках
• Избегайте использования присадок для очистки впускного тракта
• Периодически проводите профилактическую очистку ДМРВ
• Не допускайте механических повреждений корпуса и разъема датчика

Соблюдение этих рекомендаций позволит значительно продлить срок службы датчика массового расхода воздуха и избежать проблем, связанных с его неисправностью. При появлении первых признаков некорректной работы ДМРВ рекомендуется провести его диагностику, не дожидаясь серьезных нарушений в работе двигателя.

Как проверить ДМРВ ВАЗ 2110

В данном фото отчёте подробно показано как своими руками произвести народным методом проверку датчика массового расхода воздуха (ДМРВ) на автомобиле ВАЗ 2110.

Процедура очень простая, вполне справиться новичку. Понадобится мультиметр и парочка металлических булавок. Если у вас также результаты проверки расходомера воздуха покажут что он функционирует неправильно, то чистка ему вряд ли уже поможет — ДМРВ придется заменить.

1

Вооружаемся мультиметром.

2

В мультиметр втыкаем провода + и –. Ставим напряжение на 20В.

3

Берём 2 булавки и втыкаем их в провода ДМРВ, одну на желтый провод, а вторую на массу, зеленый провод.

4

В булавки втыкаем минусовой и плюсовой провод. Плюс желтый, минус зеленый.

5

Включаем зажигание и мультиметр делает замер. Результат напряжение 1.05В.

В некоторые статьях замеряют напряжение немного другим способом, не совсем точным.

Плюсовой провод вставляли также в желтый провод.

6

А вот минусовой, на массу кузова. Мы его втыкаем между пружинами замка капота.

7

Результат немного поменялся, мультиметр показал 1. 06В.

Если датчик полностью живой, то замер должен колебаться от 0.99 до 1.00.

нормы расхода воздуха, инструменты, инструкция

18.09.2012

Проверка ДМРВ тестером

Сразу скажу, если проверяете датчик в автосервисе, то обратите внимание на работу сервис мена: если Вам говорят о необходимости замены  ДМРВ без каких либо тщательных проверок – то вас скорее всего хотят обвести вокруг пальца, т.к. проверка ДМРВ требует тщательного внимания и специального оборудования.

Как определить неисправность ДМРВ?

Точный диагноз вашего датчика можно установить, отключив его. Если машина стала заметно резвее, значит датчик умирает.

Какой должен быть расход воздуха ДМРВ?

Ваз 2114 с двигателем 1,5 при оборотах 850-930 оборотов в минуту с  исправно работающим датчиком должен потреблять 9,5-10 кг воздуха в час. На 2000 оборотах – примерно от 19 кг до 21 кг в час. Если при таких же оборотах, количество потребляемого воздуха меньше, соответственно меньше и динамика автомобиля, но зато экономите на топливе. Но если ситуация обратная, то динамика так же возрастёт как и потребление топлива. Да и с излишним потребление воздуха могут возникнуть проблемы запуска двигателя на морозе.

Но если ваши показания откланяются от нормы на 2-4 кг, то в данной ситуации двигатель будет «страшно тупить» и вам придётся отключить датчик, и двигатель будет работать в аварийном режиме.

Для более точной диагностики ДМРВ нам понадобятся:

• рожковый ключ на «10»;
• фигурная отвёртка;
• тестер.

Проверить работоспособность ДМРВ в этом случае нам поможет тестер. Выставляем на тестере режим измерения постоянного тока пределом на 2 вольта. Находим на датчике два провода :

• Жёлтый – выход.
• Зелёный – масса.

Включаем тестер в режим измерения постоянного напряжения, и выставляем предел измерения 2 Вольта.

Наша задача измерить напряжение между двумя проводами со включённым зажиганием (Двигатель не заводить). Для профилактики щупы тестера можно смочить wd-шкой. Щуп можно засунуть сквозь резиновые уплотнители (благо размеры подходят) не нарушая изоляции проводов. Итак, мерим показания ДМРВ и смотрим результаты.

Напряжение на ДМРВ:

• 1.01-1.02 – Датчик рабочий и ещё прослужит немало.
• 1.02-1.03 – Датчик живой, но уже постарел.
• 1.03-1.04 – Жизнь датчика скоро подойдёт к концу, планируйте замену.
• 1.04-1.05 – Меняем датчик.
• 1.05 – … – Мёртвый и умер уже давно.

На всех машинах параметры ДМРВ могут немного отличаться, как говорится: «Каждая машина индивидуальна».

Но самой точной проверкой, на мой взгляд, будет замена датчика на заведомо рабочий.

Датчик массового расхода воздуха — A116.RU — Казань

Датчик Массового расхода воздуха ДМРВ MAF

Датчик Массового Расхода Воздуха (ДМРВ, MAF) — наиболее важный датчик для правильной работы системы впрыска топлива. Этот датчик определяет количество воздуха, которое поступило в двигатель, и на основе этой информации блок управления рассчитывает количество топлива, которое необходимо подать в цилиндры.

Как правило, ДМРВ не «умирает» полностью, т.е. лампа Check Engine (CE) не горит. Для встроенной в блок управления системы самодиагностики  датчик совершенно исправен, но на деле ДМРВ может давать неправильную информацию или давать ее с опозданием. Например, в определенном режиме двигатель реально потребляет 40 кг. воздуха в час, а неисправный ДМРВ показывает расход 30 кг/час. Блок управления рассчитывает количество топлива на 30 кг. воздуха, и в результате получается недостаток топлива. Смесь слишком бедная, машина плохо тянет, водителю приходится больше нажимать на педаль газа — и это приводит к повышенному расходу бензина. Тоже самое и в случае переобогащения топливной смеси, когда вместо реальных 40 кг/час ДМРВ показывает, например, 50 кг/час.

Диагностика ДМРВ — дело тонкое. Если автомастер сразу, едва взглянув на диагностический прибор, заявляет о необходимости замены ДМРВ — по крайней мере насторожитесь — похоже, вас хотят развести на деньги. Окончательное решение о замене ДМРВ может быть принято только после проверки датчика на машине путем замены или на специальном сравнительном стенде. Если с заведомо исправным ДМРВ машина заработала лучше — значит надо менять, а если особых улучшений не видно — значит не в ДМРВ проблема.

Исправный ДМРВ обладает следующими характеристиками: Напряжение АЦП ДМРВ на неработающем двигателе должно быть 0,996 Вольт. Значения 1,016 и 1,025 еще приемлемы, если более 1,035 — чувствительный элемент датчика засорен и скорее всего датчик уже врет. Степень отклонения показаний ДМРВ от нормы можно оценить при работающем двигателе на разных оборотах. Для 1,5-литрового двигателя 2111 на холостом ходу (860-920 об/мин) показания должны быть 9,5-10 кг/час, на 2000 об/мин — 19-21 кг/час. Если на 2000 об/мин ДМРВ показывает порядка 18-17 кг — машина более-менее тянет, расход даже ниже обычной нормы — можно ездить и экономить бензин, если никуда не торопитесь. Если показывает 22-23-24 кг/час — машина неплохо тянет, но расход литров 10-11 на сотню, и на морозе может плохо заводиться по причине перелива топлива.
Более значительные отклонения от нормы приводят к явно плохой работе двигателя, например машина «тупит» при разгоне или глохнет при переходе на холостой ход. В таких случаях отключение разъема ДМРВ улучшает работу двигателя, что однозначно говорит о необходимости замены датчика.

Лучший способ окончательной диагностики ДМРВ на мои взгляд — повторюсь — путем замены на заведомо исправный с условием возврата, если не будет положительного результата. Клиент имеет возможность сравнить то, что было, и то, что стало — и самостоятельно сделать вывод — менять или не менять.

Теперь о махинациях с ДМРВ и полезные советы.
1. Очень просто — заменить ваш хороший ДМРВ на ДМРВ не совсем хороший, но еще работающий. Сделать это могут в автосервисе, на автовозе по пути из Тольятти в Казань, в автосалоне и т.д. Способ борьбы (только с автосервисами) — пометить свой ДМРВ краской или гравировкой. Нужно закрасить винты-звездочки элемента датчика и болты крепления корпуса датчика к воздушному фильтру. Закрашивать следует сами винты и пластмассу корпуса вокруг винтов.
2. Немного сложнее — автомастеру убедить вас в том, что ваш датчик испорчен и продать вам другой новый датчик, а ваш старый оставить себе. После косметической подготовки ваш датчик продадут следующему клиенту в обмен на его датчик, и так далее…
3. Внимание! На рынке появились ДМРВ с винтами с шестиконечными звездочками. Я не берусь утверждать, что это «левые» датчики, но в официальном описании ДМРВ от фирмы Bosch говорится, что на винтах должны быть пятиконечные звездочки без следов попыток их открутить. Так что решайте сами — брать или не брать ДМРВ с шестиконечниками, ключи к которым можно купить на любом авторынке.

ДМРВ — как он работает, симптомы, проблемы, проверка

На чтение 7 мин. Просмотров 13.8k. Опубликовано 28.03.2020

Датчик массового расхода воздуха (ДМРВ или MAF) является одним из ключевых компонентов электронной системы впрыска топлива в автомобиле. Он установлен между воздушным фильтром и впускным коллектором двигателя. Датчик массового расхода воздуха измеряет количество воздуха, поступающего в двигатель, или расход воздуха.

В современных автомобилях датчик температуры всасываемого воздуха или IAT встроен в ДМРВ. Существует несколько типов датчиков расхода воздуха, однако в современных автомобилях используется датчик с термосопротивлением. Посмотрим, как это работает.

Как работает ДМРВ

В датчике массового расхода воздуха есть небольшой провод, нагреваемый электрически (термосопротивление). Рядом с измерительным элементом установлен датчик температуры, который измеряет температуру воздуха возле термосопротивления.

Когда двигатель работает на холостом ходу, через измерительный элемент проходит небольшое количество воздуха, поэтому для поддержания температуры термосопротивления требуется очень низкий электрический ток.

Когда вы нажимаете на газ, дроссель открывается, позволяя бОльшему количеству воздуха проходить через измерительный элемент. Проходящий воздух охлаждает термосопротивление.

Чем больше воздуха проходит через провод, тем больше электрического тока необходимо для поддержания его в горячем состоянии. Величина тока пропорциональна воздушному потоку.

Небольшой электронный чип, установленный внутри ДМРВ, преобразует электрический ток в цифровой сигнал и отправляет его на блок управления двигателя (ЭБУ).

Контроллер использует сигнал воздушного потока для расчета количества впрыскиваемого топлива. Цель состоит в том, чтобы поддерживать соотношение воздух / топливо на оптимальном уровне.

Кроме того, ЭБУ использует показания расхода воздуха для определения моментов переключения автоматической коробки передач. Если ДМРВ не работает должным образом, АКПП также может переключаться по-другому.

Проблемы с датчиком массового расхода воздуха

Проблемы с ДМРВ распространены во многих автомобилях, включая BMW, GM, Volkswagen, Mazda, Toyota, Nissan и др. Чувствительный элемент может быть загрязнен или поврежден.

Например, в некоторых двигателях Mazda Skyactiv неисправный датчик массового расхода воздуха может привести к тому, что двигатель будет проворачиваться, но не заводиться.

Неправильно установленный или загрязнённый воздушный фильтр может привести к более быстрому выходу из строя датчика расхода воздуха. Чрезмерное замачивание моющегося воздушного фильтра также может вызвать проблемы с ДМРВ.

Симптомы плохого ДМРВ

Загрязненный или неисправный датчик массового расхода воздуха не может правильно измерить расход воздуха. Это приводит к тому, что компьютер двигателя неправильно рассчитывает количество впрыскиваемого топлива.

В результате плохой датчик массового расхода воздуха вызывает различные проблемы, в том числе незапуск, остановка двигателя, снижение мощности и плохое ускорение. Кроме того, неисправный ДМРВ может вызвать загорание индикатора Check Engine или Service Engine Soon.

Проблема с MAF также может изменить настройку переключения передач АКПП.

Когда сигнал датчика расхода воздуха отличается от ожидаемого диапазона, ЭБУ регистрирует неисправность и сохраняет соответствующий код ошибки, включая индикатор «Check Engine» на приборной панели.

Этот код неисправности можно получить с помощью диагностического сканера или адаптера ELM327 с программой Torque. Обычно с датчиком массового расхода воздуха связаны следующие коды ошибок:

Коды неисправностей P0171 — слишком бедная смесь, блок 1 и P0174 — слишком бедная смесь, блок 2 также часто вызваны плохим или загрязненным датчиком массового расхода воздуха.

Как проверять ДМРВ

В современных автомобилях единственным способом проверки датчика массового расхода воздуха является использование диагностического прибора.

Автомеханики измеряют количество воздуха (показания ДМРВ) на разных оборотах. Они сравнивают показания со спецификацией производителя или с показаниями заведомо исправного датчика.

Показания датчика массового расхода воздуха измеряются на холостом ходу, на 1000 об / мин, 2000 об / мин и 3000 об / мин.

Загрязнённый или неисправный ДМРВ, в большинстве случаев, будет показывать более низкий расход воздуха, чем заведомо исправный. В некоторых редких случаях неисправный датчик может показывать более высокие значения.

Конечно, разные двигатели будут иметь разные показания. Расход воздуха зависит от объёма двигателя, поэтому показания двигателя V6 или V8 будут выше.

Низкие значения массового расхода воздуха не означают, что датчик неисправен. Засоренный воздушный фильтр или забитый каталитический нейтрализатор также могут привести к снижению показаний датчика воздушного потока.

Подсос воздуха также влияет на показания датчика. Вот почему механики используют заведомо исправный датчик для сравнения показаний.

Есть ли способ проверить показания датчика массового расхода воздуха в домашних условиях? Конечно, например, здесь мы использовали приложение Torque для измерения показаний ДМРВ на разных оборотах.

Этот датчик исправный.

Чтобы использовать любое диагностическое приложение для смартфона, вам понадобится адаптер Bluetooth или Wi-Fi, который подключается к разъему OBD.

Иногда плохое электрическое соединение на разъёме датчика также может привести к тому, что показания воздушного потока окажутся вне диапазона. По этой причине клеммы разъёма, а также проводку необходимо тщательно осмотреть.

Часто, если воздушный фильтр не установлен должным образом, или корпус воздушного фильтра не закрыт, часть мусора может засосаться в датчик массового расхода воздуха и вызывать проблемы.

Иногда мусор может попасть во время замены воздушного фильтра. В этом случае ремонт прост. Датчик массового расхода воздуха должен быть очищен, а воздушный фильтр должен быть правильно установлен или заменён.

Проверка ДМРВ мультиметром

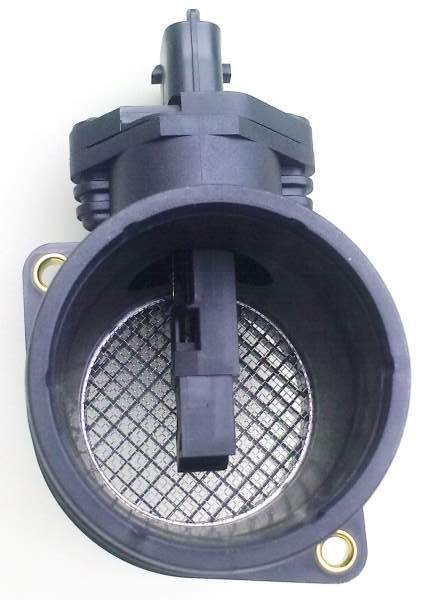

Этот способ работает на датчиках Bosch с номерами: 0 280 218 116, 0 280 218 004, 0 280 218 037.

Включаем мультиметр в режим измерения постоянного напряжения, выставляем предел 2 вольта.

Распиновка ДМРВ:

1. Жёлтый (ближний от лобового стекла) — вход сигнала датчика;
2. Серо-белый — выход напряжения питания датчиков;
3. Зелёный — заземление;
4. Розово-чёрный — к главному реле.

Цвета проводов могут меняться, но их расположение остается неизменным.

Включаем зажигание, двигатель не заводим. Подключаем мультиметр красным щупом к жёлтому проводу, а черным — к зелёному (на массу). Таким образом, мы измеряем напряжение между указанными выводами.

Использовать иголки и прочие дополнительные соединения не рекомендуется, т. к. они вносят погрешность в измерения. Смотрим показания мультиметра.

Напряжение на выходе нового датчика 0,996 — 1,01 вольта.

В процессе эксплуатации оно постепенно меняется, и как правило увеличивается. Чем больше значение этого напряжения, тем больше износ ДМРВ.

Напряжение ДМРВ:

• от 1,01 до 1,02 — хорошее состояние датчика;
• от 1,02 до 1,03 — неплохое состояние;
• от 1,03 до 1,04 — ресурс ДМРВ на исходе;
• от 1,04 до 1,05 — предсмертное состояние, если негативных симптомов нет, то эксплуатируем дальше;
• 1,05 и выше — пора заменить ДМРВ.

Эти же показания можно получить и без мультиметра, используя, например, приложение OpenDiag mobile.

Чистка ДМРВ

Если датчик загрязнен, можно попробовать очистить его. Чистка датчика массового расхода воздуха — деликатная процедура и может использоваться в качестве временного решения. Иногда это может помочь.

Что нельзя делать

Нельзя продувать датчик воздухом из компрессора. Можно оборвать проводники от кристалла к плате. Они очень тонкие (ок. 0,01мм) и мягкие. Закреплены гелеобразным компаундом, который растворяется лёгкими растворителями, и деформируется сильным потоком воздуха. Т. е. дунув компрессором, можно компаунд сдуть и оторвать проводники.

Для промывки нельзя использовать кетоны и эфиры. По трём причинам:

1. Растворяют компаунд.
2. При высыхании очень сильно охлаждают кристалл. Он может лопнуть, треснуть.
3. Растворяют «маску» на кристалле.

Нельзя:

• лазить в измерительный элемент спичками, зубочистками, ватными палочками и пр. ;
• промывать всякими средствами типа Wynn’s;
• не использовать очистители карбюратора «Абро», «Hi-Gear» и т. п.;
• не использовать аэрозоли с ацетоном, этиловым эфиром.

Использование очистителя ДМРВ

Для промывки датчика массового расхода воздуха лучше использовать специальный аэрозольный очиститель ДМРВ, например, LIQUI MOLY (арт. 8044) или KERRY (арт. KR9091).

Для этого необходимо снять датчик, по-возможности открутить измерительный элемент и распылить на него очиститель. В зависимости от загрязнений, повторить процедуру несколько раз. Дать высохнуть.



Замена датчика расхода воздуха

Если ДМРВ неисправен, его необходимо заменить. Это довольно просто. Деталь стоит от 50 до 350 долларов.

При замене датчика массового расхода воздуха убедитесь, что воздушный фильтр установлен правильно.

Как продлить жизнь ДМРВ

• Своевременная замена воздушного фильтра.
• Корпус воздушного фильтра должен быть всегда чистым.
• Не использовать спортивные (нулевого сопротивления) воздушные фильтры.
• Ограничить использование пропитанных воздушных фильтров.

Всё, что нужно знать о датчиках массового расхода воздуха

 8563 |  10.12.2019

Датчик массового расхода воздуха необходим двигателю, точнее электронному блоку управления двигателем, для правильного расчёта количества впрыскиваемого топлива. Сразу отметим, что ДМРВ давно используются на всех бензиновых двигателях с электронным впрыском, а также на поздних дизелях под экологические нормы Евро-4 и выше. Но выполняемые задачи разные. Дизелям ДМРВ нужен в первую очередь для того, чтобы ЭБУ мог корректно рассчитать объем подачи рециркулирующих отработавших газов.

Бензиновым моторам ДМРВ крайне необходим для соблюдения стехиометрической смеси. Напомним, что для успешного и полного сгорания смеси воздуха и бензина их пропорция по массе должна составлять 14,7 к 1. Т.е. на 14,7 кг должно приходиться 1 кг топлива. При такой пропорции все образуемые двигателем продукты сгорания нейтрализуются катализатором.

Если топливная смесь богатая, то в выхлопных газах будет много как несгоревшего топлива (углеводородов), так и угарного газа (СО, монооксид углерода).

Если топливная смесь бедная, то избыток кислорода, не участвующего в окислении топлива, соединяется с азотом. Напомним, что воздух, которым мы дышим и который попадает в цилиндры, на 78% состоит из азота. В условиях камеры сгорания кислород окисляет азот, образуются оксиды азота, приносящих много вреда экологии.

Сделаем небольшое лирическое отступление и отметим, что блок управления двигателем не во всех режимах придерживается стехиометрической смеси. Например, при разгоне блок управления сознательно немного «богатит» смесь, чтобы обеспечить достаточный объем паров топлива. Добавим, что при разгоне показания с лямбда-зондов также не учитываются. Также во время прогрева для компенсации плохой испаряемости топлива двигатель работает на богатой смеси без учета лямбда-регулирования.



На нашем YouTube-канале вы можете посмотреть видеообзор про датчики массового расхода топлива.





Выбрать и купить датчик массового расхода воздуха (ДМРВ, MAF-сенсор) для интересующей вас модели автомобиля вы можете в нашем каталоге б/у запчастей.



НЕМНОГО ПРО ДАД

Для измерения расхода воздуха также используются датчики абсолютного давления. Их устанавливают во впускном коллекторе, они работают в паре с датчиком температуры воздуха. На атмосферных моторах по разряжению во впускном коллекторе эти датчики измеряют количество фактически попавшего в цилиндры воздуха. В одиночку, т.е. без ДМРВ, они применяются на простых бензиновых моторах и, кстати, обеспечивают более резвые отклики на газ, т.к. расположены близко ко впускным клапанам.

В паре с ДМРВ датчики абсолютного давления обязательно используются на моторах с турбонаддувом. Они просты и очень надежны, могут пострадать только от саже-масляного налета, но легко чистятся.





Выбрать и купить датчик абсолютного давления (ДАД, MAP-сенсор) для интересующей вас модели автомобиля вы можете в нашем каталоге б/у запчастей.



ОСНОВНЫЕ ТИПЫ РАСХОДОМЕРОВ

Итак, для измерения массы поступающего в двигатель воздуха используется ДМРВ. На моторах используется два основных типа «расходомеров». Это датчики с нитью и с плёночным чувствительным элементом. Они работают по приблизительно одинаковой схеме: измеряют объем проходящего воздуха нагреваемым элементом.



В ДМРВ с нитью чувствительным элементом является тонкая проволока (нить) из платины. Она расположена во впускном тракте после воздушного фильтра и до дроссельной заслонки в потоке воздуха. Ток нагревает нить, воздух ее охлаждает. Температура нити – всегда поддерживается на уровне 120°…150° выше температуры проходящего воздуха. Каким же образом нагретая проволока измеряет массу проходящего воздуха?





Все очень просто. Электрическое сопротивление нити зависит от ее температуры, а температуру «сбивает» поток воздуха. Следовательно, поддерживая температуру нити электрическим током, можно делать вывод об объеме проходящего через впускной тракт воздуха. Собственно показания с ДМРВ с нагреваемой нитью представляют собой значения напряжения. Показания напряжения передаются в блок управления в виде выходного напряжения. Далее ЭБУ по заложенным в программу значениям пересчитывает Вольты в объем поступающего в камеры сгорания кислорода.



На смену ДМРВ с нитью пришел пленочный датчик, он же термоанемометрический. Он появился еще в начале 1990-х как более точный измеритель массы воздуха и используются до сих пор. Чувствительный элемент с двумя терморезисторами и нагревательным резистором между ними. Также в нем присутствует датчик температуры воздуха, что дополнительно увеличивает его точность.





Пленочный ДМРВ работает очень просто: поток воздуха проходит вдоль терморезисторов (каждый из которых равномерно нагревается), охлаждает первый терморезистор, а ко второму воздух попадает уже подогретым. В результате фиксируется разница температур терморезисторов, связанная с ней разница в электрическом сопротивлении, которую фиксирует электроника. Таким образом измеряется объем проходящего воздуха. Т.к. у пленочного ДМРВ два чувствительных терморезистора, то они способны измерять как прямой, так и обратный поток воздуха.



ПЛЮСЫ И МИНУСЫ ДМРВ ДВУХ ТИПОВ

ДМРВ с нагреваемой нитью простой, неприхотливый, но неточный. Точность измерения массы воздуха не очень высокая, также он не учитывает обратный поток воздуха, из-за чего в некоторых режимах формируется бедная ТВС. Двигатели с таким датчиком не отвечают экологическим нормам Евро-4 и даже Евро-3. Зато с таким датчиком ничего не случается, даже загрязнение ему не страшно.

Для сохранения теплообмена при выключении зажигания на нить подается высокое напряжение, разогревающее нить до 500 градусов на несколько секунд. При этом сгорает вся оседающая на ней пыль и сажа. Если такого самоочищения недостаточно, нить ДМРВ прекрасно очищается спецсредствами.



Пленочные ДМРВ способны измерить обратный поток воздуха, который практически постоянно присутствует при работе двигателя. Обратный поток образуется при отражении воздуха от закрытых впускных клапанов. Обратный поток измеряется просто: при охлаждении чувствительных элементов в обратном направлении, т.е. от двигателя к фильтру. Однако с обратным потоком в сторону ДМРВ летит сажа, масляные пары и другая грязь, производимая двигателем. Бывают случаи попадания на чувствительный элемент соринок и даже насекомых через старый или некачественный воздушный фильтр.



СИМПТОМЫ НЕИСПРАВНОГО ДМРВ

Пленочный ДМРВ с покрытым грязью чувствительным элементом датчик начинает врать. Проблема с загрязнением очень серьезная и чистке он не поддается.

Если датчик врет, то блок управления двигателя выбирает неадекватное количество топлива и выставляет некорректный угол опережения зажигания. В итоге, нарушается работа двигателя. Машина тупит, льет много топлива или вообще не заводится из-за перелива топлива.

Двигатель будет относительно нормально работать с полностью неисправным или отключенным ДМРВ. Если сигнал с расходомера отсутствует, то блок управления двигателя использует расчетную модель массы воздуха, которая используется как раз в случае полной неисправности ДМРВ.





КАК ПРОВЕРИТЬ ДМРВ?

Еще раз упомянем, что ДМРВ с нитью, пока она цела, обычно никаких проблем не вызывают и в крайних случаях прекрасно чистятся бесконтактными чистящими средствами. Исправный ДМРВ при включенном зажигании и неработающем двигателе выдает напряжение в 1 Вольт. Это напряжение можно измерить мультиметром между двумя сигнальными проводами. Как правило, это провода 3 и 5 (на датчиках Bosch) или 3 и 4 на датчиках Denso. Если напряжение выше 1,03 Вольта, то он уже врет, но скорее всего, чистка нити может восстановить точность его показаний.

Таким же образом датчик можно проверить и снятый датчик без автомобиля. Нужно только подать на него 12 Вольт для питания по соответствующим проводам.



Капризные пленочные ДМРВ можно проверить мультиметром. Сам производитель, компания Bosch, рекомендует проверку напряжения покоя при неработающем двигателе и включенном зажигании: напряжение должно составлять 1 Вольт ровно. Разбежка может составлять до 0,02 Вольта. Если напряжение на ДМРВ меньше 0,98 Вольт, то он точно подлежит замене. Если напряжение больше 1,02 Вольта, то ДМРВ скорее всего нужно менять. Дело в том, как показывает практика, ДМРВ с напряжением в до 1,3 Вольта может оказаться исправным, и в то же время с напряжением в правильные 1 Вольт – неисправным.

Эту проверку нужно комбинировать со вторым способом. Второй способ подразумевает измерение пикового напряжения. Но тут есть нюансы. Если двигатель оборудован дроссельной заслонкой с троссовым приводом, то нужно на работающем на холостом ходу двигателе вручную резко открыть дроссель. При этом на исправном ДМРВ напряжение подскочит до 4 Вольт и более. Если напряжение будет меньше 4 Вольт, то ДМРВ точно неисправен. Правда, такой способ не подходит для диагностики турбомоторов, где ускорение потока воздуха происходит с заметной задержкой и может не вырастать до пиковых значений при прогазовках на неподвижном автомобиле.



На моторах с электронным дросселем проверка выполняется таким же образом, но есть два нюанса. Во-первых, открыть дроссель можно только нажатием акселератора. Во-вторых, нужно точно знать пиковое напряжение конкретного исправного ДМРВ при такой проверке. Это значением может быть и ниже 4 Вольт. Т.е. фактическое значение нужно измерять с неким корректным значением, которое вам известно из практики или из рекомендаций производителя автомобиля.



Самые современные пленочные расходомеры (типа HFM6) подают в ЭБУ цифровой частотный сигнал. Оценить работоспособность такого расходомера проверкой напряжения невозможно. Правда, такие датчики хорошо диагностируются встроенными средствами, и появляются ошибки, указывающие на слабый сигнал с расходомера.

Какое напряжение должно быть на дмрв – АвтоТоп

Спасибо за Ваш ответ на ранее заданный вопрос. Хочу сама найти обрыв. Приобрела мультиметр. Как правильно проверить провода? Фото прикладываю. Не могу найти нормального электрика по данному вопросу.

4 провода. Распиновку пока не знаю но можно и так определить провода. Сними фишку с датчика. 4 провода один 12в, второй масса, третий 5в, 4 й провод сигнал дмрв. Включите зажигание, найдите 12в есть? 5в есть? Масса есть? И последний это сигнал. Вот если фишку одеть и щупы мультиметра плюс на сигнал а щуп минусовой на провод массы и запустить мотор то будут показания датчика в вольтах. Какие они должны быть надо глянуть в сети. Все позже что нить отпишу.

Проверка не сложная. Вот вам выписка:

Добавлю малость: когда снимаете показания с белого провода, эта информация и есть самая ВАЖНАЯ. Показания у нового и исправного датчика должны быть от 0,99 до 1,02 вольт. Если выше хотя бы на 0,01в, это уже умирающий датчик. А если ещё больше, то датчик своё отработал, его надо менять. При запущенном двигателе, там значения могут быть и выше указанных в этом описании, зависит от оборотов двигателя. Самые главные измерения — начальные, когда мотор не работает.

И ещё одно важное замечание, надо знать что мультиметр работает без погрешности, потому что нужны очень точные значения показаний датчика MAF (ДМРВ).
Есть у меня один китайский мультиметр, и я однажды сравнил его показания с хорошим дорогим вольтметром, оказалось «китаец» врёт на 0,4 вольта, например при снятии показаний ёмкости аккумулятора.

Подпишись на наш канал в Я ндекс. Дзене

Еще больше полезных советов в удобном формате

Что делать при ошибках p0172 и p0175 на Ниссан Максима?

При выходе из строя датчика массового расхода воздуха будет нарушена работа системы впрыска, а значит и функционирование двигателя машины в целом. При появлении признаков неисправности ДМРВ самый простой способ диагностики установить вместо контроллера заведомо рабочее устройство.

Что такое ДМРВ и его назначение

Где он находится?

Фотогалерея «Конструкция ДМРВ»

Наиболее популярные неисправности ДМРВ

Диагностика в движении

Соответствие ДМРВ прошивке ЭБУ

Проверка ДМРВ мультиметром

Что делать при низком уровне сигнала ДМРВ?

Что делать при высоком уровне сигнала ДМРВ?

Как самостоятельно произвести очистку датчика?

Замена датчика массового расхода воздуха своими руками

Рекомендации для продления срока службы ДМРВ

Сколько стоит датчик массового расхода воздуха?

Видео «Диагностика и неисправности ДМРВ»

Комментарии и Отзывы

Что такое ДМРВ и его назначение

В автомобиле этот контроллер представляет собой устройство, использующееся для оценки объема воздуха, который поступает в мотор. Датчик относится к классу регуляторов электронного механизма управления силовым агрегатом. Первое, на что влияет ДМРВ — работа системы впрыска. Устройство предназначено для определения и регулирования воздушного потока, который поступает в цилиндры двигателя с целью формирования горючей смеси. Контроллер в авто может использоваться совместно с датчиками уровня давления воздуха и температуры, которые применяются для изменения его показаний.

Где он находится?

Регулятор можно увидеть под капотом. Независимо от модели транспортного средства, датчик устанавливается во впускном тракте, после воздушного фильтрующего устройства. Фиксация контроллера осуществляется на воздуховоде.

Канал «В гараже у Сандро» рассказал о диагностике, а также расположении расходомеров в автомобилях ВАЗ.

Принцип работы

Принцип действия ДМРВ может быть основан на подсчете вихрей Крамана либо смещении ползунка потенциометра посредством лопасти, установленной на потоке подачи воздуха.

Первый вариант считается более надежным, поскольку не оснащается подвижными элементами конструкции. В данном случае устройство подсчитывает вихри Крамана, появляющиеся в ламинарном потоке воздуха. На пути последнего в качестве сопротивления используются специальные препятствия с острыми кромками. С них срывается воздушный поток, который линейно зависит от своей скорости. Контроллер такого типа работает исключительно в случае, если в воздухе есть турбулентность.

Если скорость воздуха будет слишком высокой, это может привести к образованию паразитных пульсаций давления. Поэтому конструктивно устройства часто дополняются входом для изменения величины чувствительности измерительного компонента. Это может потребоваться при невысокой скорости прохода воздушного потока, когда силовой агрегат функционирует на холостом ходу. ДМРВ вихревого типа на старых авто использовали два ультразвуковых элемента — передатчик и приемник. Затем стали применять устройства, в которых функцию измерения пульсаций для подсчета вихрей выполняет нагревательная нить.

Канал «StarsAuto» рассказал о конструктивных особенностях, а также принципе действия автомобильных расходомеров.

Если датчик оборудован измерительным потенциометром, то он функционирует по принципу смещения ползунка. Его рабочая лопасть оснащается пружинкой и устанавливается в потоке расходуемого воздуха мотором. Если он увеличивается, происходит пропорциональное смещение лопасти. Поток имеет пульсирующий характер, соответственно, для снижения эффекта пульсаций лопасть контроллера соединяется с демпфером. С ней также связан ползунок потенциометра, который при работе датчика смещается на уровень, пропорциональный объему воздушного потока.

Этот элемент конструкции выполняется на керамической поверхности, где установлены резисторные элементы делителя напряжения. Их выводы располагаются в ряд и покрываются специальным резистивным слоем. Ползунок устройства прижат к контактной составляющей. Благодаря этому уровень напряжения на нем соответствует величине в точке контакта с резистивным слоем. Если лопасть меняет свое положение, происходят перемещения элементов, что приводит к истиранию ползунка.

Конструкция ДМРВ

Конструктивно датчик массового расхода воздуха включает в себя шесть элементов:

• рабочая плата устройства;
• пластиковый корпус;
• радиаторный элемент;
• чувствительная составляющая в виде проволоки либо никелевой сети;
• патрубок, по которому проходит воздушный поток;
• сеточки на выпуске и впуске устройства.

К чувствительному компоненту обязательно должен быть подведен ток, иначе он не сможет нагреваться. При работе устройства средняя температура нити должна составить 75-100 градусов.

Фотогалерея «Конструкция ДМРВ»

Наиболее популярные неисправности ДМРВ

Основные признаки неисправности ДМРВ:

1. О неполадках расходомера может сообщить индикатор Чек Энджин, появляющийся на приборной панели в салоне авто.
2. В зависимости от типа устройства и машины на контрольном щитке может появиться значок, свидетельствующий о низком уровне сигнала ДМРВ.
3. Силовой агрегат стал работать с перебоями. При отключении датчика машина глохнет или обороты двигателя начинают прыгать в большую либо меньшую сторону. Мощность ДВС снижается, автомобиль с трудом берет разгон, особенно двигаясь в гору.
4. Повышение расхода топлива.
5. При переключении скоростей на коробке передач двигатель произвольно останавливается.

Неисправный датчик можно определить по целостности корпуса. Наличие повреждений на нем, а также на гофрированной магистрали, может сообщить о неполадках в работе контроллера. Речь идет о патрубке, который соединяет регулятор с дроссельной заслонкой. Если во время функционирования двигатель произвольно глохнет, это может сообщить о неисправностях в работе линии питания.

Если устройство контроля количества и распределения воздуха неисправно, то симптомы поломки могут быть схожи с ошибками в работе воздушного фильтра.

Причины, из-за которых устройство выходит из строя:

• датчик не подключен к электросети машины;
• обрыв либо повреждение цепи питания;
• к неполадкам в работе контроллера может привести появление сбоев в функционировании блока управления двигателем;
• неправильное подключение сигнальных кабелей либо их обрыв;
• окисление либо повреждение контактных элементов.

Диагностика ДМРВ

Если аналогичного датчика нет, то существуют другие способы проверить работоспособность расходомера:

• визуальная диагностика;
• проверка во время движения;
• определение соответствия прошивки;
• диагностика тестером.

Визуальный осмотр

Перед тем как проверить устройство этим методом, его надо демонтировать из посадочного места. Для этого от корпуса воздушного фильтрующего элемента отсоединяются патрубки. Изнутри контроллер должен быть сухим, наличие следов моторной жидкости и конденсата не допускается. Зачастую устройство ломается по причине несоблюдения интервалов замены воздушного фильтра, в результате чего грязь остается на чувствительной составляющей. Это приводит к тому, что контроллер выдает некорректные показания.

Если на внутренней полости контроллера имеются следы моторной жидкости, это говорит о высоком уровне давления смазки в силовом агрегате. Причина может заключаться в засорении вентиляции картерного устройства. При проверке необходимо удостовериться в том, что уплотнительный элемент расположен в нужном месте, где устанавливается гофра. Эта часть могла застрять в корпусе воздушного фильтрующего устройства. При данной проблеме в двигателе происходит подсос воздуха, который попадает внутрь с пылью и загрязняет регулятор.

Диагностика в движении

Необходимо отключать штекер с цепью питания от датчика и запускать двигатель, а потом отсоединять колодку. На приборной панели появится индикатор Чек Энджин. Минимальные обороты мотора должны увеличиться до 1500 в минуту. Если двигатель стал работать более стабильно после отключения устройства, это говорит о его неисправности. Датчик необходимо заменять.

Пользователь Игорь Белов рассказал о нескольких методах диагностики расходомера, в том числе о проверке во время движения.

Соответствие ДМРВ прошивке ЭБУ

Чтобы проверить соответствие прошивки, надо взять пластину толщиной 1 мм и поднести ее под упор заслонки, это приведет к изменению оборотов мотора. Затем производится отключение колодки с проводами от контроллера. Если двигатель машины не остановился, то причина в прошивке микропроцессорного модуля, регуляторе холостых оборотов без расходомера в аварийном режиме.

Проверка ДМРВ мультиметром

Для диагностики производится активация зажигания, но силовой агрегат заводить не нужно. Контактом красного щупа на тестере надо прикоснуться к первому кабелю (желтая расцветка), а черный идет на массу (зеленый контакт). Для соединения не рекомендуется применение острых предметов, поскольку это приведет к появлению погрешности в показаниях. Такой способ диагностики позволит определить уровень напряжения между проводниками.

О состоянии датчика позволят узнать показания:

• от 0,99 до 1,01 В — параметры нового контроллера;
• 1,01 — 1,02 В — регулятор в отличном состоянии, менять не нужно;
• 1,02 — 1,03 В — в целом удовлетворительное состояние устройства;
• 1,03 — 1,04 В — срок эксплуатации контроллера почти исчерпан, скоро потребуется замена;
• 1,04 — 1,05 В — неудовлетворительное состояние датчика, пора менять устройство.

Диагностика тестером может быть выполнена не на всех типах расходомеров. Предварительно диагностический режим мультиметра надо настроить на измерение величины постоянного тока и выставить максимальный параметр в 2 V. К контроллеру подводится четыре кабеля, каждый из которых обозначается определенной расцветкой.

Начиная от ближнего проводника к ветровому стеклу:

• желтый контакт предназначен для вхождения импульса расходомера;
• белый либо серый кабель используется в качестве выходного канала напряжения питания;
• зеленый контакт — это масса или заземление;
• черный кабель, оснащенный розовой полоской, отвечает за выход к основному реле.

Расцветка контактов на ДМРВ может быть разной, но расположение проводов всегда идентичное.

Канал «Простое мнение» рассказал о выполнении диагностики расходомера с использованием тестера.

Что делать при низком уровне сигнала ДМРВ?

При такой проблеме производится диагностика:

• наличия либо отсутствия напряжения питания, а также надежность подключения устройства к массе;
• уровня сопротивления между контактным элементом 5 (на схеме) разъема и массой, этот показатель должен составить от 4 до 6 кОм.

Проблема может заключаться в:

• некачественном контакте;
• неверной трассой жгута с проводкой;
• износе либо повреждении жилы кабеля или изоляционного слоя;
• плохом соединением устройства с заземлением;
• подключении к колодке более мощных потребителей энергии.

Диагностика устройства включает в себя следующие этапы:

1. Проверяется качество контакта между выводами 7 и 12 на разъеме системы впрыска, а также датчика. Выполняется визуальная проверка состояния колодки на предмет правильности соединения. Проблема может заключаться в повреждении замков либо использовании поврежденных контактных элементов. Возможно плохое качество подключения проводника к колодке.
2. Надо удостовериться в том, что трасса жгута не нарушена. Проблемы могут возникнуть, если жгут с кабелями уложен рядом с высоковольтными проводами.
3. Выполняется проверка целостности жгута, на нем не допускаются повреждения. Если визуально элемент целый, необходимо попробовать пошевелить его и одновременно следить за показаниями диагностического оборудования.
4. Также проверяется засорение воздушного фильтрующего устройства. Если требуется, производится его замена.

При наличии тестера проверить исправность датчика массового расхода воздуха можно так:

1. Ключ в замке прокручивается, чтобы отключить зажигание. Необходимо отсоединить разъем с проводами от контроллера.
2. Затем зажигание включается, но силовой агрегат не запускается.
3. С помощью тестера выполняется диагностика уровня напряжения между контактными элементами на разъеме. Между выходами 2 и 3 эта величина должна составить выше 10 вольт, между 3 и 4 — 5 В, а между заземлением и третьим контактом — 0 В. Если полученные показатели другие, требуется устранить обрывы на линии и избавиться от замыкания на массу.
4. Затем зажигание в автомобиле отключается. С помощью мультиметра выполняется диагностика уровня сопротивления между пятым контактом и заземлением на колодке.

Схема подключения расходомера к микропроцессору

Если полученное значение составляет около 4,6 кОм, то сам регулятор неисправен. Проблема может заключаться в его некачественном соединении. При уровне сопротивления в 0 Ом проблема заключается в замыкании на землю четвертого контакта либо неисправности датчика. Если полученное значение составило более 100 кОм, это говорит об обрыве провода 4Ж или поломке регулятора.

Что делать при высоком уровне сигнала ДМРВ?

При данной проблеме также надо проверить наличие напряжения на цепи питания и качество соединения датчика с заземлением. Производится диагностика параметра и на пятом контакте разъема.

Проверка выполняется так:

1. Производится отключение зажигания. От устройства надо отсоединить разъем с проводами.
2. Зажигание включается, мотор не заводится.
3. С помощью мультиметра выполняется диагностика напряжения на колодке. Полученные показания должны быть такими же, как и при низком уровне сигнала датчика.
4. Затем производится замер сопротивления, тестер предварительно надо настроить в соответствующий режим. Измерение осуществляется между пятым контактным элементом и заземлением. Если полученное значение составляет 0 В, то регулятор неисправен и подлежит замене. Другие параметры будут указывать на замыкание проводника 4Ж к источнику питания.

Как самостоятельно произвести очистку датчика?

Путем чистки и промывки контроллера расхода воздуха можно восстановить его работу.

В частности, придется поработать с чувствительным элементом датчика — эта часть при работе расходомера всегда загрязняется.

Выбор очистителя

Для выполнения задачи необходимо приобрести очистительное средство:

1. Ликви Моли. Очиститель датчика массового расхода воздуха это бренда стоит недешево. Но его применение позволяет эффективно удалить загрязнения и восстановить работу устройства. Использование очистительных средств Ликви Моли может осуществляться на ДМРВ, работающих на бензиновом или дизельном ДВС.
2. Технический или медицинский спирт. Данный вариант является одним из самых старых и эффективных. Химические свойства спирта позволяют качественно удалить грязь с чувствительной части датчика.
3. Очиститель карбюраторного двигателя. Один из самых бюджетных и эффективных способов восстановить работу контроллера.
4. Средство Жидкий ключ. Допускается к применению не только на ДМРВ, но и в целях очистки других узлов и механизмов.
5. WD-40. Позволяет удалить не только грязь, но и следы ржавчины.

Пошаговая инструкция

Ремонт датчика массового расхода воздуха своими руками осуществляется так:

1. Прежде чем снять датчик, отключается зажигание и отсоединяется клемма от аккумулятора. В моторном отсеке с расходомера демонтируется разъем.
2. К устройству подключен патрубок, он также ослабляется и отсоединяется. С помощью гаечного ключа выкручивается болт, фиксирующий механизм на воздушном фильтре, в частности, на его корпусе.
3. Производится извлечение устройства из гофры. В зависимости от модели авто для этого могут потребоваться разные инструменты, в том числе ключи-звездочки. Выкручиваются саморезы, фиксирующие приспособление, а затем производится снятие расходомера из места посадки.
4. Если на устройстве имеются следы масла, их обязательно надо удалить. Чтобы произвести очистку, используется одно из вышеописанных средств.
5. Сами датчики на расходомере обычно выполнены в виде проволоки, расположенной на сеточке. Используя очиститель, надо осторожно обработать чувствительную составляющую. Нельзя повредить пленку. Когда место загрязнения будет очищено, необходимо подождать около 10 минут, чтобы средство подействовало.
6. Если грязи на устройстве слишком много, то целесообразно повторить процедуру очистки несколько раз. Для обеспечения быстрого испарения средства можно использовать компрессор либо насос. Но слишком высокое давление может привести к разрушению чувствительного элемента расходомера.

Фотогалерея

Замена датчика массового расхода воздуха своими руками

Если ремонт устройства не помог, то его придется заменить, выполнить эту задачу можно самостоятельно.

Пошаговая инструкция

Замена датчика массового расхода воздуха выполняется так:

1. Производится отключение зажигания, открывается моторный отсек авто.
2. От аккумулятора авто отсоединяется отрицательная клемма, это необходимо для того, чтобы обесточить электросеть.
3. С использованием отвертки ослабляется хомут, который крепит гофру к датчику.
4. Снимается патрубок.
5. От расходомера отключается колодка питания.
6. С помощью гаечного ключа выкручиваются болты, крепящие устройство на корпусе фильтрующего элемента.
7. Выполняется снятие контроллера с его последующей заменой. Сборка всех элементов впоследствии выполняется в обратном порядке.

Снятие датчика и его замена

Рекомендации для продления срока службы ДМРВ

На ресурс эксплуатации устройства влияет чистота воздушного потока, который через него проходит. Поэтому при использовании расходомера необходимо не допустить образования отложений на его рабочей поверхности. Для этого рекомендуется периодически проверять функционирование воздушного фильтрующего устройства. При необходимости датчик надо регулярно менять. Если автомобиль эксплуатируется в крупном и загрязненном городе, то замену детали нужно выполнять чаще, чем это указано в регламенте по обслуживанию авто.

Сколько стоит датчик массового расхода воздуха?

Стоимость нового расходомера зависит от производителя устройства, а также от транспортного средства.

Наименование	Цена, руб
ДМРВ для автомобилей Ниссан	2500-3000
Для Тойота и Сузуки	4000
Расходомер для ВАЗ	1500
Цены актуальны для трех регионов: Москва, Челябинск, Краснодар

Видео «Диагностика и неисправности ДМРВ»

Канал «24 часа» подробно рассказал о признаках неисправности расходомеров и об их диагностике своими руками.

ДМВР – это датчик массового расхода воздуха, или как его называют в народе – расходомер. Он предназначен для того, чтобы регулировать поток воздуха через дроссельную заслонку для создания топливной смеси. При поломке этого датчик в цилиндры может попадать большее или малое количество воздуха, что повлияет на расход топлива. Также на расход влияет чистота дросселя.

На видео показаны симптомы неисправного датчика ДМРВ на Ваз. Специально был установлен нерабочий ДМРВ:

Признаки неисправности ДМВР

Устройство датчика массового расхода воздуха

Признаки неисправности датчика массового расхода воздуха могут быть прямые или косвенные. Рассмотрим, все возможные варианты:

1. Загорание на приборной панели Check Engine. В большинстве случаев, индикатор ЧЕК загорается по причине выхода из строя одного из датчиков, поэтому необходимо подключиться к ЭБУ, чтобы точно определить неисправность.
2. Падение мощности является только косвенным признаком, поскольку этой неисправности может быть и другая причина.
3. Увеличенный расход топлива . Конечно, все можно списать на бензонасос, но ДМВР необходимо также проверить. О нормативных показателях расхода топлива здесь.
4. Снижение динамики разгона . Неверное количество воздушной смеси, которое попадает в камеры сгорания, дает плохую зажигательную смесь, что в свою очередь, не дает автомобилю нормально разгоняться и приводит к рывкам при резком нажатии на педаль газа.
5. Плохой пуск или его невозможность . Богатая или бедная топливная смесь не может нормально детонировать, что повлечет за собой именно такие проблемы. А также возможно не прогорание топлива и хлопки в глушителе.
6. Плавающие обороты на холостом ходу. Разное количество попадающего воздуха в топливную смесь даст эффект, когда обороты будут, то понижаться, то повышаться.

Для точного определения неисправности датчика ДМВР необходимо провести ему диагностику.

Как проверить датчик ДМРВ?

Датчик массового расхода воздуха проверяется при помощи мультиметра

Датчик массового расхода воздуха проверяется достаточно легко. Для диагностики понадобится мультиметр.

Отключаем фишки от питания датчика и вставляем щупы измерительного прибора.

Подключаем щупы измерительного прибора: красным к жёлтому, а чёрным к зеленому (на массу датчика).

Показания напряжения исправного и неисправного датчика

• 1.01-1.02 — показания нового датчика, всё в норме.
• 1.02-1.03 — есть износ, но параметры в пределах нормы.
• 1.03-1.04 — параметры рабочие, но уже есть износ.
• 1.04-1.05 — критические параметры, готовьтесь к замене, если есть деньги, то меняем. Возможно уменьшится расход топлива.
• 1.05 и выше — не рабочий датчик ДМРВ.

Замер при помощи скрепок — может быть погрешность у прибора. По показаниям видно что датчик «приказал долго жить»

Альтернативный способ проверки

Второй способ проверить работоспособность датчика массового расхода воздуха – это отключить от него питание и проехать несколько километров. Если работа двигателя улучшилась, то проблема именно в ДМРВ.

Выводы

Определить неисправность датчика массового расхода воздуха ВАЗ-2112 16 клапанов достаточно легко. Для этого необходимо знать прямые и косвенные причины, которые способствуют диагностике, а также провести проверку самыми элементарными способами.

Как проверить ДМРВ ( датчик массового расхода воздуха)

Проверка Датчик массового расхода воздуха.

Я не говорю о том, что это подходит для всех датчиков массового расхода воздуха. Данные методы и цифры вольтажа подходят для большинства ДМРВ. Особенно для Ваз.

Подключаем к выводам датчика массового расхода воздуха тестер или подключаем диагностический сканер для замера напряжения на выходе датчика массового расхода воздуха.

Напряжение исправного датчика от 0.98-1.02 вольта. Фирма бош рекомендует при проверку, что если у вас напряжение 1.03 и выше, то это полностью неисправный датчик и его надо выкидывать. Я не согласен с этим мнением. Данной методой можно пользоваться, допустим если вы подключили тестер и увидили напряжение 1.11 или 1.18, то конечно такой датчик нужно выбрасывать смело. Если же датчик показывает 0.95 или 0.9 то такой тоже стоит отправить в мусорный бак. Нельзя пользоваться одним методом. Есть датчики которые при показании в 1 вольт являются неисправными а при показании в 1.05 исправными. Поэтому есть еще один метод проверки датчика.

Допустим для того, что бы еще точнее убедиться в нормальной работе ДМРВ есть еще один метод проверки. Подключаем оцсиллограф или мотортестер в сигнальному проводу ДМРВ. И резко открываем дроссельную заслонку. На осцилограмме мы увидим следующее. Пик должен быть больше 4 вольт. Очень хорошо видно на авто с механическим дросселем.

Если 4 вольта присутствует, то датчик в исправном состоянии.  Когда идет отсечка — это максимальным расход воздуха, который может потребить этот двигатель.

Метод третий — это осцилограмма в момент включения. Подключение такое же. К выходному сигналу и к массе включаем зажигание и видим следующее:

Зажигание выключено напряжение 0. Напряжение на выходе будет бросок колебание и пошло напряжение в идеале 1.00 вольт. Оцениваем вот этот процесс. Включили датчик пошел нагрев если датчик покрыт слоем грязи этот переходный процесс будет выглядить вот так .

На исправном занимаем 3 мс — 10 мс на неисправном до 30-40 мс. Разница очень большая.

На данной осцилограмме датчик неисправен. То есть по данному методу можно судить о том, что либо датчик неисправен либо он покрыт слоем грязи. А вот осцилограмма датчика исправного.

Заключается анализ коэфициента топливоподачи . С помощью него мы можем сказать только то, что датчик исправен.

Дмрв говорит о том, сколько воздуха прошло во впускной тракт и передает эту информацию ЭБУ. Эбу регулирует параметры ( впрыск топлива, угол и.т.д). После возгорания все это ушло в выпускной коллектор на выходе которого стоит лямбда зонд. Лямбда зонд говорит о том, какая концентрация кислорода в отработанных газах. Какая смесь была богатая или бедная. Допустим получилось бедное блок умножает на коэфицент топливо подачи принимаю его равным единицы смотрю смесь богатая обедняю в след раз умножаю до 0.98 все равно богатая умножаю 0.94 бедная умножаем 0.95 бедная. Коэфицент топливоподачи — это коэфициент на которые блоку управления двигателя приходится умножать топливоподачу, что бы получить верную смесь. Если дмрв не врет будет 0.99 или 1 . Если есть проблема увидим цифру до 0.7.  Проверить исправность ДМРВ можно по этому коэфициенту, но проблема может быть везде. Если 1 будет, то этот точно говорит, что ДМРВ исправен.

Основные признаки неисправности ДМРВ

Датчик массового расхода воздуха (DFID) — это компонент, который измеряет количество воздуха, проходящего через воздушный фильтр. Этот механизм расположен рядом с таким же фильтром. Несмотря на свои небольшие размеры, этот датчик играет очень важную роль в автомобиле. Выход из строя DFID может негативно сказаться на работе всего двигателя. Поэтому во избежание неприятных последствий необходимо регулярно проводить диагностику этой детали и при необходимости ремонтировать или заменять ее.

Симптомы DFID

Определить, что датчик расхода воздуха неисправен, можно по следующим признакам. Во-первых, это проявляется в повышенном расходе топлива. Во-вторых, признаками неисправности ДМРВ может быть потеря мощности двигателя. Также следует бить тревогу, когда на панели приборов появляется ошибка «Check Engine». Еще один симптом — плохой запуск двигателя «на горячем».

Однако при этом стоит помнить, что все вышеперечисленные симптомы неисправности ДМРВ могут указывать на другие неисправности.В частности, плохой запуск двигателя проявляется в плохо отрегулированном карбюраторе. Потеря мощности двигателя может скрываться за грязным фильтром. Лампочка «Check Engine» загорается при выходе из строя датчика лямбда-зонда. Причиной повышенного расхода топлива часто становится грязный фильтр. Поэтому, чтобы узнать, действительно ли машина «запеклась» из-за датчика расхода воздуха, нужно самому добраться до нее и провести диагностику.

Мототестер будет лучшим диагностическим оборудованием для DFID.Однако, если у вас дома нет такого инструмента, можно использовать обычный вольтметр со шкалой 2 В. Чтобы определить, настоящие ли это признаки неисправности ДМРВ ВАЗ или нет, вставляем штифт в контакт между желтый провод и уплотнитель. Затем включите зажигание и посмотрите на шкалу. В идеале напряжение должно быть от 0,98 до 0,99 Вольт. Допускается небольшая погрешность в размере 0,03 В. Если стрелка на шкале показала меньше 0,95 или больше 1,03 В, это говорит о том, что признаки неисправности ДМРВ ВАЗ 2110 подтвердились.Но менять датчик сразу не стоит. У нас еще есть шанс вернуть его к жизни.

Итак, откручиваем элементы крепления блока и приступаем к ремонту. Для этого приготовьте аэрозольный очиститель карбюратора и согните трубку под прямым углом, предварительно нагревая ее спичкой. Далее отрезаем трубку так, чтобы струя ударила в сторону, а сама деталь была прямой. Последний вводим на глубину 9-10 миллиметров в верхний канал ДМРВ и чистим резистор.В этом случае использовать ватные палочки категорически запрещено. Через несколько минут все повторяем снова. После высыхания детали кладем обратно в корпус и тем же вольтметром измеряем напряжение. Если полученные данные соответствуют указанным выше значениям, DFID успешно отремонтирован. Ну а если стрелка упала ниже 0,95 В, нужно делать полную замену детали. Там нет другого.

Новый дмрв бош. Какой датчик массового расхода воздуха заменить вышедшим из строя? Виды ДМРВ, особенности конструкции и принцип работы

Датчик массового расхода воздуха Bosch с номером 0280 218 037 применяется в системах забора воздуха в цилиндры следующих транспортных средств:

LADA Kalina Sedan (1118) 1.6 82 л.с.бензин 2004 — наст. Время

LADA Kalina универсал (1117) 1.6 82 л.с. Бензин 2004 — наст. Время

LADA Kalina хэтчбек (1119) 1.6 82 л.с. Бензин 2004 — наст. Время

В оригинальных заводских каталогах запчастей LADA проходит под своим номером: 21083-1130010-10 и является своим полным аналогом.

Обычно первичные признаки неисправности датчика расхода воздуха проявляются на непрогретом двигателе, они часто всплывают, затрудняют запуск холодного, иногда неадекватную реакцию и подергивание при нажатии на педаль газа.Но рекомендуем обратиться к специалисту для выявления неисправности, часто эти симптомы характерны не только для неработающего датчика расхода воздуха. Однако любой более-менее опытный мастер без проблем сможет поставить диагноз.

Так часто у наших клиентов возникает вопрос, а можно ли почистить датчик расхода воздуха Bosch 0280218037, чистка полезна в принципе, помните, что чистку не сложно закончить и не избавит от проблем, если датчик полностью мертвых.По нашему опыту, можем посоветовать измерить степень износа ДМРВ. При включении зажигания необходимо проверить АЦП, значение напряжения нового ДМРВ находится в районе 1,0 вольт. Если расходомер выдает 1,04-1,05, его можно смело выкидывать в хлам, он уже отработал свой. Если 1.03 хватит еще на короткое время.

Узнать необходимую информацию о применимости BOSCH 0 280 218 037 DMRV конкретно к вашему автомобилю можно у нашего оператора, связавшись с ним по телефону.На всю нашу продукцию, включая ДМРВ, даем гарантию 6 месяцев без каких-либо условий. Если та же деталь не помогла устранить проблему неисправности, вы можете вернуть ее нам в течение двух недель со дня покупки, сохранив заводскую упаковку и квитанцию. У нас всегда есть это по самой низкой рыночной цене. Мы доставляем по Москве и всей России в такие города как: Санкт-Петербург, Новосибирск, Уфа, Самара, Пермь, Нижний Новгород, Екатеринбург и многие другие.По умолчанию мы пользуемся услугой — наложенным платежом авиапочтой, что позволяет обеспечить доставку товара в кратчайшие сроки.

Датчик массового расхода воздуха (ДМРВ) HFM5

Концепция проверки
В целях улучшения диагностики и проведения компетентного обследования неисправного HFM5 DFID концепция проверки была расширена и разработан более информативный каталог поврежденных продуктов. Перед снятием / заменой ДМРВ датчик проверяется в следующей последовательности.

1. Диагностика автомобилей с KTS 5xx / 6xx.
Расширенная диагностика автомобиля включает сравнение стандартных и фактических значений воздушных масс. В этом разделе диагностики HFM5 диагностируется непосредственно на автомобиле. Если фактические значения выходят за допустимые пределы, расходомер воздуха необходимо заменить.
Более подробную информацию о диагностированном автомобиле можно получить в программе ESI.

2. Провести расширенную проверку уже снятого с автомобиля HFM5 с помощью мультиметра.

Необходимые приборы:
— аккумулятор или источник питания (12В / 3А)
— цифровой мультиметр
— тестовый кабель (с микросхемой стабилизатора напряжения)
— микроскоп с десятикратным увеличением (тип МБС-10)
— звездообразная отвертка

Описание проверки

С помощью тестового кабеля со встроенной микросхемой стабилизатора напряжения * на выводе 4 штекера ДМРВ создается напряжение 5В.

* Тестовый кабель со встроенной микросхемой стабилизатора может быть изготовлен самостоятельно или приобретен в торговой сети (международный индекс 7805, отечественный аналог — Крен5).

Расположение выводов ДМРВ HFM5:
1. Датчик температуры на входе
2. Питание 12В (красный провод)
3. Масса (черный провод)
4. Опорное напряжение 5В (желтый провод)
5. Измеряемый сигнал (+) (синий провод)

Чек
1. Статический
Подключите, соблюдая полярность, тестовый кабель 0 986 610 129 к разъему HFM5 следующим образом:
красный провод к источнику питания (+)
черный провод к источнику питания (-)
синий провод к мультиметру (+)
черный провод к мультиметру (-)

Для исключения движения воздуха в измерительном канале датчика необходимо закрыть входную и выходную часть корпуса ДМРВ пластиковыми крышками (входят в комплект).
Используя источник питания, подайте напряжение (12 В) на HFM5. Через микросхему стабилизатора напряжения в тестовом кабеле создается опорное напряжение (5 В), которое подается на контакт 4.

Стандартное значение напряжения 0,98 — 1,02В
Если фактическое значение измеренного напряжения выходит за допустимые пределы, с большой долей вероятности можно говорить о загрязнении ДМРВ. Загрязнение приводит к нарушению характеристик HFM5 с последующим его выходом из строя.

Дополнительная информация в каталоге поврежденных товаров.

2. При подаче воздуха
Схема подключения кабеля такая же. Необходимо создать воздушный поток и направить его в HFM5 по направлению, указанному на корпусе ДМРВ. При изменении интенсивности воздушного потока измеренное напряжение должно увеличиваться. Если напряжение не меняется, мембрана датчика повреждена.
Это означает: DFID неисправен.
И наоборот, ДМРВ считается исправным при изменении напряжения.
Максимальное значение может достигать 4.5В (в зависимости от диаметра датчика и массы проходящего воздуха).

3. Проверка датчика температуры всасываемого воздуха (при наличии)
Подсоедините синий банановый штекер тестового кабеля 0 986 610 129 к клемме 1 штекера HFM5. С помощью этого штекера измеряется сопротивление датчика температуры воздуха между выводом 1 и выводом 3 (масса).
В конце телеграммы приводится список ДМРВ HFM5 с датчиками температуры воздуха.

Измеренное фактическое значение должно находиться в пределах данных стандартов.
Примечание: в этом тесте HFM5 без датчика температуры воздуха результатом будет бесконечно (∞) высокое значение сопротивления.

4. Визуальный осмотр. Использование каталога поврежденных товаров.
В дополнение к вышеуказанной диагностике можно выполнить визуальный контроль. На следующих фотографиях показаны типичные случаи зараженного DFID или обнаженных датчиков.

Загрязнение :

Следы влаги

Разлив нефти

Посторонние частицы

В случае значительного загрязнения HFM5 претензии по гарантии не рассматриваются.В некоторых случаях следует проверить воздушный фильтр, коробку фильтра и трубу между фильтром и впускным коллектором на предмет загрязнения на автомобиле.

Примечание :
Перед установкой нового ДМРВ необходимо удалить пыль, грязь из корпуса воздушного фильтра, установить новый воздушный фильтр и очистить патрубок между фильтром и датчиком. Запрещается продувка воздухом под давлением корпуса фильтра и форсунки, для этого необходимо использовать мягкую сухую ткань.

Вмешательство третьей стороны .H

идентификационный элемент не закреплен или не заменен:
Ослаблены винты специальной звездочки Ослаблены оригинальные винты.

Попытка открутить винты. Пазы под винты сорваны.

Стороннее вмешательство в работу устройства ДМРВ, а именно откручивание и повреждение винтов звездочки, а также замена чувствительного элемента запрещены.

4. Демонтаж датчика массового расхода воздуха.
Выкрутите отвертки типа «звезда» с винтами крепления чувствительного элемента в корпусе ДМРВ.

Вынуть элемент из корпуса. Снимите плотное кольцо с крышки гибридной платы.

Открыть крышку подводного канала в области резистивного датчика.

Поместите датчик под микроскоп. Используйте микроскоп с 10-кратным увеличением.

Следует выделить :

Уважаемые покупатели, во избежание ошибок при отправке датчика массового расхода воздуха (ДМРВ), в строке комментариев укажите модель вашего автомобиля, год выпуска и количество клапанов.

Датчик массового расхода воздуха (ДМРВ) 116 BOSCH — термоанемометрический тип.

Конструктивно этот тип датчиков имеет чувствительный элемент — тонкую сетку (мембрану) на основе кремния, которая устанавливается в потоке всасываемого воздуха. На сетке находится нагревательный резистор и два датчика температуры, которые устанавливаются до и после нагревательного резистора.

Выходным сигналом ДМРВ является постоянное напряжение в диапазоне 1 … 5 В. Величина, которая зависит от количества воздуха, проходящего через датчик.При работе двигателя всасываемый воздух охлаждает часть сетки, расположенную перед нагревательным резистором. Датчик температуры, расположенный перед резистором, охлаждается, а датчик, расположенный за резистором нагрева, поддерживает его температуру, нагревая воздух. Дифференциальный сигнал обоих датчиков позволяет получить характеристическую кривую в зависимости от величины воздушного потока.

ЭБУ анализирует сигнал DMRV и, используя свою таблицу данных, определяет длительность импульса открытия форсунок, которая соответствует сигналу массового расхода воздуха.

ДМРВ 116 BOSCH имеет встроенный датчик температуры воздуха (ДТВ), показания которого используются в системе распределенного впрыска топлива автомобиля 21214 и системах распределенного впрыска топлива по нормам токсичности EURO-3. Чувствительным элементом ДТВ является термистор (резистор, сопротивление которого изменяется в зависимости от температуры), установленный в потоке проходящего воздуха. Контроллер подает 5В через резистор с постоянным сопротивлением, расположенный внутри контроллера. Контроллер рассчитывает температуру по падению напряжения на датчике.С повышением температуры напряжение уменьшается. Контроллер на основании показаний датчика рассчитывает длительность импульсов открытия форсунок.

ДМРВ устанавливается между воздушным фильтром и дроссельным патрубком.

Остальные товары в каталогах: 21083-1130010-20.

Характеристики продукта:
Датчик массового расхода воздуха (обозначение в каталоге «BOSCH» 0 280 218 116), предназначен для преобразования расхода воздуха, поступающего в двигатель, в постоянное напряжение.Информация датчика позволяет определять режим работы двигателя и рассчитывать циклическое наполнение цилиндров воздухом при установившихся режимах работы двигателя, продолжительность которых превышает 0,1 секунды.

ВАЗ 2105-07 (Классический впрыск 1.6л), ВАЗ 2108-21099, ВАЗ 2110-2112; ВАЗ 2113-2115, ВАЗ 1118-1119, ВАЗ 2170-2172, ВАЗ 21214, 2123 Евро-2, Евро-3 (с ВАЗ 2006 г.в.)

Технические характеристики:
— Оптимальный расход топлива обеспечивается на всех режимах работы двигателя за счет высокой точности и стабильности выходных характеристик.

Использование теплового принципа измерения расхода воздуха.

Диапазон измерения массового расхода воздуха от 8 до 550 кг / ч.

Погрешность измерения массового расхода нового датчика составляет +/- 2,5%.

Значение выходного сигнала при измерении расхода в диапазоне от 0 до 100% составляет от 0,05 до 5 В.

Датчик питается от бортовой сети автомобиля номинальным напряжением 12 В.

Диапазон изменения напряжения питания от 7.От 5 до 16 В.

Потребляемый ток (при напряжении питания от 7,5 до 16 В) 0,5 А.

Диапазон рабочих температур — от -45 ° до + 120 ° С.

Среднее время наработки на отказ, не менее — 3000 часов

Как определить проблему d

Просто СРАВНИТЕ и БУДЬТЕ УВЕРЕНЫ !!!

Уважаемые покупатели, во избежание ошибок при отправке датчика массового расхода воздуха (ДМРВ), в строке комментариев укажите модель вашего автомобиля, год выпуска и количество клапанов.

Датчик массового расхода воздуха (ДМРВ) 037 » BOSCH »- термоэлектрического типа.

Конструктивно этот тип датчиков имеет чувствительный элемент — тонкую сетку (мембрану) на основе кремния, которая устанавливается в потоке всасываемого воздуха. На сетке находится нагревательный резистор и два датчика температуры, которые устанавливаются до и после нагревательного резистора.

Выходным сигналом ДМРВ является постоянное напряжение в диапазоне 1 … 5 В. Величина, которая зависит от количества воздуха, проходящего через датчик. При работе двигателя всасываемый воздух охлаждает часть сетки, расположенную перед нагревательным резистором.Датчик температуры, расположенный перед резистором, охлаждается, а датчик, расположенный за резистором нагрева, поддерживает его температуру, нагревая воздух. Дифференциальный сигнал обоих датчиков позволяет получить характеристическую кривую в зависимости от величины воздушного потока.

ЭБУ анализирует сигнал DMRV и, используя свою таблицу данных, определяет длительность импульса открытия форсунок, которая соответствует сигналу массового расхода воздуха.

ДМРВ 037 » BOSCH »имеет встроенный датчик температуры воздуха (ДТВ), показания которого используются в системе распределенного впрыска топлива автомобиля 2112 и системах распределенного впрыска топлива по нормам токсичности ЕВРО-2.Чувствительным элементом ДТВ является термистор (резистор, сопротивление которого изменяется в зависимости от температуры), установленный в потоке проходящего воздуха. Контроллер подает 5В через резистор с постоянным сопротивлением, расположенный внутри контроллера. Контроллер рассчитывает температуру по падению напряжения на датчике. С повышением температуры напряжение уменьшается. Контроллер на основании показаний датчика рассчитывает длительность импульсов открытия форсунок.

ДМРВ устанавливается между воздушным фильтром и дроссельным патрубком.

Другая продукция в каталогах: 21083-1130010-10.

Характеристики продукта:
Датчик массового расхода воздуха (каталожное обозначение «BOSCH» 0 280 218 037), предназначен для преобразования расхода воздуха, поступающего в двигатель, в постоянное напряжение. Информация датчика позволяет определять режим работы двигателя и рассчитывать циклическое наполнение цилиндров воздухом при установившихся режимах работы двигателя, продолжительность которых превышает 0.1 секунда.

ВАЗ 2108, ВАЗ 2109-21099; ВАЗ 2110-11, ВАЗ 2112, ВАЗ 2123, ВАЗ 21214.

Технические характеристики:
— Оптимальный расход топлива обеспечивается на всех режимах работы двигателя за счет высокой точности и стабильности выходных характеристик.

Использование теплового принципа измерения расхода воздуха.

Диапазон измерения массового расхода воздуха от 8 до 550 кг / ч.

Погрешность измерения массового расхода нового датчика составляет +/- 2,5%.

Значение выходного сигнала при измерении расхода в диапазоне от 0 до 100% — от 0.С 05 по 5 В.

Датчик питается от бортовой сети автомобиля номинальным напряжением 12 В.

Диапазон изменения напряжения питания от 7,5 до 16 В.

Потребляемый ток (при напряжении питания от 7,5 до 16 В) 0,5 А.

Диапазон рабочих температур — от -45 ° до + 120 ° С.

Среднее время наработки на отказ, не менее — 3000 часов

Как определить неисправность датчика массового расхода воздуха «BOSCH»?

Как самостоятельно заменить расходомер воздуха «BOSCH»?

с интернетом — дисконтный магазин АвтоАзбука затраты на ремонт будут минимальными.

Просто СРАВНИТЕ и БУДЬТЕ УВЕРЕНЫ !!!

Основные признаки неисправности ДМРВ (ВАЗ). Основные признаки неисправности ДМРВ (ВАЗ) оптимальный расход воздуха

Доброго времени суток, уважаемые читатели этого блога! Сегодня мы поговорим о том, как проверить датчик ДМРВ на ВАЗ 2114. Методика проверки настолько проста и эффективна, что я сам удивился, когда узнал! Чтобы знакомые посоветовали, мол — «Где ты был раньше?»

завтра не буду, сразу ближе к делу

Забегая вперед, уважаемые автолюбители, хочу немного предупредить.Если вы обратитесь в сервис и приедете туда без каких-либо замеров А проверки диагностировали поломку датчика расхода воздуха, то 90% это развод. Проверка датчика хоть и несложная, но без какого-то оборудования не обойтись.

Кто имел дело с проблемой в датчике, наверняка сразу вспомнит симптомы поломки. Но поскольку эта статья не только для «опытных», но и для всех автолюбителей, то я их и перечислю.
Понятно, что неисправность датчика ДМРВ влияет на двигатель в целом, в частности на 1.6. Загорается CHECK, машина начинает «тянуть». А ведь в голову приходят мысли проверить этот датчик. У этого увеличивается расход топлива, машина тоже хуже горячего.

О проверке

Самый точный метод проверки неисправности — это замена, на рабочем рабочем, но не у всех есть такая возможность и это нормальное явление. Поэтому предлагаю, как вариант — ездить без датчика. Итак, открываем капот, устремляемся взгляд на зону воздушного фильтра, видим пластиковую «ребуху» с сколами на патрубке воздухозаборника.Кидаем эту фишку с сенсора. Эбуд перейдет в аварийный режим работы двигателя, при котором топливная смесь готовится только положением дроссельной заслонки. Теперь подносим мотор и смотрим на тахометр. Обороты должны быть около 1500 об / мин. Потрогайте и, немного покатавшись на разных режимах, обратите внимание, как ведет себя машина. Если почувствовали, что тяга и машина «попала», можно констатировать, что умирает датчик ДМРВ.

Что касается более точной диагностики, нам понадобится мультиметр.

Думаю, у него много. Если нет, спросите друзей, знакомых, в людях, которых они называют тестировщиками.

Суть в том, что нам нужно измерить напряжения на выходах датчика в подключенном состоянии, то есть микросхема должна застрять в датчике.

Чтобы не повредить изоляцию, это можно сделать. Берем две тонкие иголки и плотно приклеиваем их к выводам мультиметра. Главное, чтобы контакт был хорошим. Если есть кембрик, то иголки лучше закрепить на плети.

Сейчас ищем датчик в хитрости жёлто и зелёный провод . Желтый — плюс, зеленый — вес. Осторожно вставляем иглы под изоляцию проводов и все это держим или фиксируем.

Теперь переводим мультиметр в режим измерения постоянного тока, выставляю предел измерения поменьше. Если есть ограничение в 2 вольта, то этого достаточно.

Теперь поверните ключ, включите зажигание, но не заводитесь! Смотрим на дисплей мультиметра и сравниваем ваш результат со следующими значениями:

Делаем выводы

Я уверен, что все произошло! Спасибо, что прочитали эту статью, в следующий раз мы рассмотрим что-нибудь не менее интересное.Так что подпишитесь на этот блог, вы не пожалеете! Удачи на дорогах! До скорого.

Многие автолюбители столкнулись с тем, что вышел из строя датчик массы ВАЗ-2114, но проводить диагностические операции с минимальным набором инструментов под силу далеко не каждому. Эта статья расскажет, как провести диагностику DMWR с помощью мультиметра.

Видео проверки ДХРВ на ВАЗ-2114 мультиметром

Устройство DMWR на ВАЗ-2114

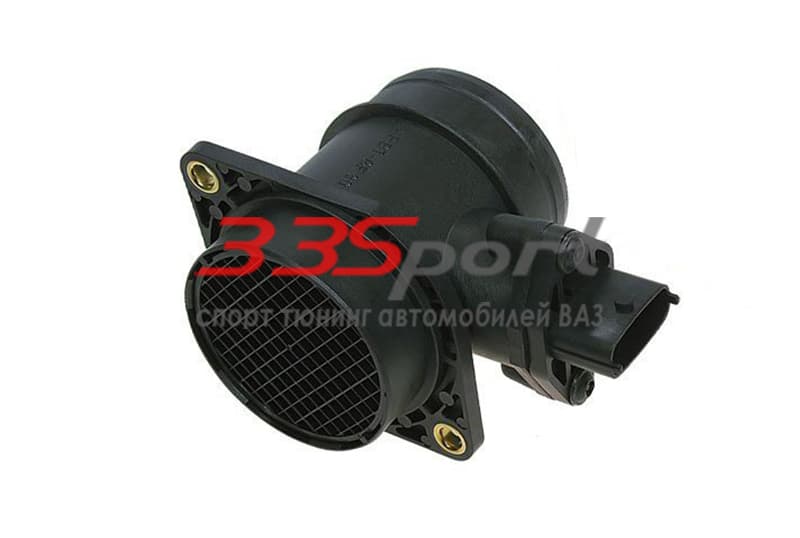

Общий вид датчика ДМВР

Прежде чем приступить непосредственно к диагностике, необходимо знать конструктивные особенности и устройство этого датчика.Рассмотрим схему устройства ДМВР.

Схема устройства DMWR

Причины неисправности датчика

Следующим шагом перед диагностикой становится определение причин неисправности, а также факторов, которые могут повлиять на отказ датчика расхода воздуха.

Значок ПРОВЕРИТЬ ДВИГАТЕЛЬ на панели приборов

Первый сигнал о том, что ТС с датчиком начинается на машине.

При этом при подключении к электронному блоку управления двигателем можно выявить следующую неисправность: « Недостаточный уровень сигнала ДМРВ «.Это означает, что датчик вышел из строя.

Основные признаки

Итак, рассмотрим основные признаки неисправности ДМВР:

• Сбои в работе основного силового агрегата , а именно:, машина глохнет на холостом ходу.
• Также один из основных факторов прерывания этого узла.
• При переключении скоростей машина просто тупит .
• . Это связано с тем, что получается неправильное соотношение топливной смеси.

Теперь, когда признаки неисправности очевидны, можно рассмотреть факторы, вызывающие отказ DMVR:

• Обрыв или разрыв проводки внутри изделия.
• Ослабленная фиксация проволочных блоков.
• Повреждение внутренней части элемента.
• Окисление контактов.
• Износ или выдержка из-за короткого замыкания.

Часто выходит из строя ДМРВ после промывки двигателя

Проверить ДМРВ мультиметром

Для проверки датчика расхода воздуха необязательно идти в автосервис, тратить кучу времени и денег. Для этого вам понадобится обычный тестер или мультиметр , который можно купить на рынке за 300 рублей.

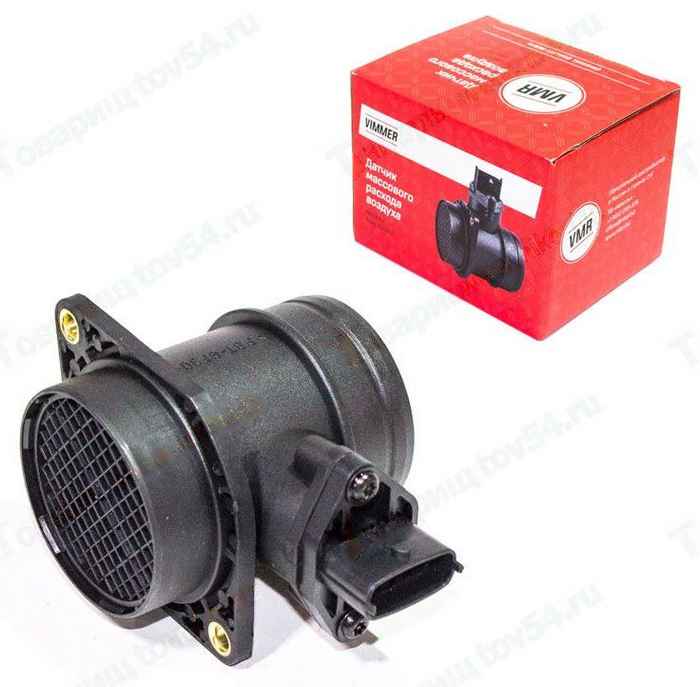

Расположение датчика ДМВР

Для проверки ДМВР нужно знать распиновку контактной группы.

Итак, рассмотрим какая распиновка у датчика массового расхода:

Самовывоз ДМВР

1. Контакт №5 (В датчиках Bosch от него, как правило, проводка желтого цвета) — отвечает за подачу входящего сигнала с ЕС;
2. Контакт №4 (серый или белый) — отвечает за питание устройства;
3. Контакт №3 (зеленый провод) — отвечает за заземление;
4. Контакт №2 (Pink-Clean) — провод, по которому информация с датчика передается на главное реле четырнадцатого.

Для определения сервиса снимать датчик не нужно. Мультиметр установлен в режим измерения постоянного тока до 20 вольт. Далее следуйте пошаговой инструкции:

Принцип проверки датчика ДМВР

Показания тестера (напряжение, В)	Состояние ДМРВ
0,006 — 1,01	Такое напряжение дают только новые датчики, через несколько недель эксплуатации оно увеличивается на несколько сотых;
1.01 — 1.02	Нормальное рабочее напряжение, устройство постоянно работает;
1,03 — 1,04	Устройство израсходовало примерно половину своего рабочего ресурса;
1,04 — 1,05	Напряжение ДМРВ в крайне изношенном состоянии, рекомендуется замена;
Выше 1.05	Этот датчик не работает или работает, но отправляет искаженные сигналы на компьютер.

В зависимости от показаний и расшифровки проводим соответствующие ремонтные операции.

выводы

Проверка датчика массового расхода ВАЗ-2114 мультиметром проходит довольно легко и сдохнет даже начинающий автомобилист. Так что, если автолюбитель не может сделать это своими руками, придется обращаться в автосервис.

Но для их реализации необходимо, чтобы датчики, информирующие контроллер, не обманывали его — только при этом процессы в цилиндрах протекают нормально, двигатель развивает достаточную мощность, не расходуя лишнее топливо и не причиняя вреда окружающей среде.Один из этих датчиков измеряет количество воздуха, поступающего в цилиндры, и выдает соответствующий сигнал для контроллера. Это может быть датчик абсолютного давления (mar-sensor) или датчик массового расхода (ДМРВ). Последнее мы видим на многих автомобилях, в том числе и на Вазовском.

Неисправности ДМРВ, естественно, приводят к тем или иным сбоям в работе двигателя — качкам, затруднениям запуска и т. Д. — неверная оценка количества воздуха, потребляемого в цилиндрах, оборачивается примерно так же, как и засорение цилиндров. joclars корпуса карбюратора.Но «просчитать» неисправности в ДМРВ, даже имея серьезное диагностическое оборудование, иногда бывает непросто. В таких случаях многие приходят традиционно: заменить подозреваемое устройство, очевидно, хорошо — но только при условии, что новая такая же модель. Дело в том, что на автомобилях Ваза в зависимости от года выпуска и типа контроллера можно встретить разные ДМРВ.

Первой ДМРВ была частотная система управления ГМ. Также он использовался в отечественном аналоге «Январь» 4-й серии (фото 1).Машины такой комплектации продержались на конвейере недолго — на смену датчику частоты от компании Bosch пришла аналоговая модель HFM-5 — его номер 0280218004 (фото 2). С GM безоговорочно — разъемы и точки крепления другие. Немецкий датчик разборный, из двух частей — корпуса и измерительного элемента. Последний фиксируется в корпусе двумя винтами с «потайными» головками. Правда, теперь в магазинах автозапчастей можно купить необходимый инструмент. Измерительный элемент — вещь компактная, и стоит дорого — в Москве от 1300 руб.и выше. Сняв этот предмет с новой машины, вместо него, что хорошо, поставят нижнее белье и все, что последует, — «Персональное крепление» покупателя автомобиля. На рынке полно таких «ДМРВ без корпуса» … Покупать измерительный элемент без корпуса неразумно: очень возможно, что он бракованный или не та модель, которая нужна. Bosch поставляет в продажу только датчики в сборе в традиционной желтой картонной упаковке. Напомним, что купленный «не системный» магазин ДМРВ может не принять магазин, если автомобилист не предоставит справку с сервиса, а получить его зачастую непросто.Вам останется ненужный дорогой узел.

Третья версия ДМРВ — 037-я. (Здесь речь идет о последних трех цифрах в обозначении.) Это дальнейшее развитие 004-го датчика Bosch. Такой датчик сегодня есть у большинства путешественников на дорогах автомобилей ВАЗ, в том числе «Нива» и «Шевроле Нива». Внешне 004-я и 037-я почти не отличить — ориентируйтесь по номеру (фото 3). Недавно на товарах появилась дополнительная маркировка: теперь на корпусе есть цифры, а на измерительном элементе — они должны совпадать.Главное отличие внутри ДМРВ. На фото 4 справа 037-й датчик. У него другая конструкция измерительного элемента, с характерным вырезом горловины (при покупке имеет смысл снять колпачок и заглянуть внутрь).

Но теперь появилась новая система управления — Bosch-M7.9.7, имеющая свой, 116-й, ДМРВ. С предыдущим до неузнаваемости, хотя корпус такой же. Во избежание недоразумений изначально на тело был нанесен зеленый кружок (фото 5). В комнатах есть как на корпусе, так и на измерительном элементе (фото 6).Последнее и определяет назначение этого ДМРВ — снова изменена конструкция (фото 7). Чтобы элементы не заменялись по дороге от завода к потребителю, хорошие немецкие конструкторы вставили другие потайные винты. Ой, наивно! На российском рынке необходимый инструмент Уже продается. Внимательно осмотрите ДМРВ: забраковав потайные винты, обычно повреждается их покрытие. Заметил — делайте выводы!

18.09.2012

Сразу скажу, если вы проверите датчик в автосервисе, то обратите внимание на работу сервиса Mena: если вы говорите о необходимости замены ДМРВ без каких-либо тщательных проверок — то вам, скорее всего, придется обойти пальцем руки, т.к. проверка ДМРВ требует пристального внимания и специального оборудования.

Как определить неисправность ДМРВ?

Точную диагностику вашего датчика можно установить, отключив его. Если станка стало заметно больше, значит умирает датчик.

Какой должен быть расход воздуха ДМРВ?

ВАЗ 2114 с двигателем 1,5 с оборотом 850-930 оборотов в минуту с исправным датчиком, 9,5-10 кг воздуха в час должно потреблять 9,5-10 кг. К 2000 оборотам — примерно с 19 кг до 21 кг в час.Если при тех же оборотах меньше расходуется воздуха, соответственно меньше и динамика автомобиля, но зато экономится на топливе. Но если ситуация обратная, то динамика тоже увеличит расход топлива. Да и при лишнем воздухозаборнике запуск двигателя на морозе возможен.

Но если ваши показания будут отклоняться от нормы на 2-4 кг, то в этой ситуации двигатель будет «страшно сливаться» и вам придется отключить датчик, и двигатель будет работать в аварийном режиме.

Для более точной диагностики ДМРВ нам потребуется:

• ключ рожкового на «10»;
Отвертка фигурная
• ;
• тестер.

Проверить работоспособность ДМРВ в этом случае нам поможет тестер. Установите режим измерения постоянного тока на пределе тестера на 2 вольта. Найдите на датчике два провода:

• Желтый — выход.
• Зеленый — масс.

Включаем тестер в режим измерения постоянного напряжения, и выставляем предел измерения 2 вольта.

Наша задача замерить напряжение между двумя проводами при неправильном зажигании (двигатель не запускается). Для профилактики пробника можно наблюдать за тестером с помощью WD shock. Имущество можно пихать через резиновые уплотнители (благо подходит), не нарушая изоляции проводов. Итак, мерим показания ДМРВ и посмотрите результаты.

Напряжение на ДМРВ:

• 1.01-1.02 — Сенсор рабочий и до сих пор много служит.
• 1.02-1.03 — Живой датчик, но уже состаренный.
• 1.03-1.04 — ресурс датчика скоро подходит к концу, планирую заменить.
• 1.04-1.05 — поменять датчик.
• 1.05 — … — Мертва и давно умерла.

На всех машинах параметры ДМРВ могут немного отличаться, как говорится: «Каждая машина индивидуальна».

Но самой точной проверкой, на мой взгляд, будет замена датчика на явный рабочий.

При появлении неисправности ДМРВ на автомобилях ВАЗ 2114 с инжекторным двигателем симптомы могут быть самые разные.Все может начинаться постепенно с небольшого увеличения расхода топлива и заканчиваться нестабильной работой двигателя, плавающими оборотами и т.д. На личном примере с передним приводом могу сказать, что у меня возникла проблема с этим датчиком. Сначала загорелась иконка инжектора, потом стали сильно плавать. При этом почти вдвое увеличился расход топлива.

Такая ситуация продолжалась довольно долго, благо что был бортовой компьютер и ошибки можно было сбросить, тем самым вернув состояние двигателя в норму.Но рано или поздно датчик пришлось поменять. Для его замены понадобится минимум инструментов, а именно:

• крестовая отвертка
• ключ на 10 или головка с затвором

Для начала необходимо открыть капот и отключить минусовую клемму от АКБ, после чего отсоединить колодку с проводами от датчика, нажав на замок внизу:

После этого крестовой отверткой ослабил хомут, стягивающий толстую впускную трубу, идущую от воздушного фильтра.Это наглядно представлено на фото ниже:

Теперь снимаем сопло и слегка отводим в сторону:

Далее можно переходить к выворачиванию двух болтов крепления ДМРВ к корпусу воздушного фильтра. Удобнее всего использовать храповую ручку. Один болт на фото хорошо виден, а второй внизу, но доступ к нему вполне нормальный, открутить можно без проблем:

Затем снимите датчик расхода воздуха и установите новый в обратном порядке.Купить новый ДМРВ на ВАЗ 2114 можно по цене от 2000 до 3000 рублей в зависимости от того, какой тип устройства вам нужен. Лучше посмотреть детальный код старого датчика.

ВАЗ 2107 После запуска глохнет карбюратор. После запуска двигатель сразу глохнет: почему это бывает

Всем привет, сегодня хочу рассказать о причинах, из-за которых глохнет ваша машина ВАЗ 2107, и в связи с этим неприятным раздражением вы больше не можете дальше двигаться на своем железном коне.Сегодня мы постараемся рассмотреть основные причины, по которым у вас глохнет двигатель. Конечно, таких причин очень много.
Первая причина — проблемы с регулятором холостого хода (RXX), обычно машина глохнет на холостом ходу. RHX может выйти из строя из-за загрязнения, и это приводит к тому, что стержень клинит. Для уверенности нужно снять ЦРБ с семерки и в случае загрязнения хорошо промыть. Желательно использовать жидкость, хорошо перемешивающую масло.

Вторая причина, из-за которой глохнет ВАЗ 2107 — это сигнализация (если она конечно не установлена) В большинстве случаев сигнализация работает с электрической цепью топливного насоса, а где спросить? И несмотря на то, что бессовестный механик, подключивший к вам сигнализацию, мог отсюда делать свою работу и мог следить за проблемами.Особенно если все делали на скручиваниях, то со временем она слабеет, и все пишут как говорится. Перестает поступать питание на помпу, в результате чего ВАЗ 2107 не заводится.

Третья причина — слишком богатая горючая смесь. Проверить эту версию можно, открутив свечи, если контакты свечей покрыты черным нагаром, значит смесь слишком богатая. То, сколько бензина подано в цилиндры, соответствует положению дроссельной заслонки, а также показаниям датчика температуры, на автомобиле ВАЗ 2107 этот датчик расположен слева в задней части головки блока.Если возникла необходимость замены датчика температуры, то надо слить то что, то часть антифриза.
Выход из строя датчика массового расхода (ДМРВ) на ВАЗ 2107 также приводит к обогащению смеси. Проверить работу ДМРВ можно с помощью мультиметра. Если напряжение больше 1002 вольт, его придется заменить.

Четвертая причина — сильное истощение горючей смеси. В итоге ваша «семерка» тоже будет клеветать. В основном это связано с подачей воздуха.Основные места подачи — это приточная система или ослабляющее крепление в местах, где они стоят. Для поиска всасывания воздуха обычно используют дымогенератор, чтобы увидеть место, куда втягивается дым.

И пятая причина — вакуумный усилитель тормозов. Так как через него могут проходить воздушные сиденья. Это происходит из-за протечки диафрагмы. Поменять неисправный вакуум на ВАЗ 2107 можно, передвинув шланг, соединяющий вакуумный усилитель и впускной коллектор, если двигатель потом не нагревается, скорее всего придется поменять разрежение.

Ну вот и все мы рассмотрели основные причины, по которым глохнет машина ВАЗ-2107, если у вас были другие причины, то пишите в комментариях. До сих пор.

Владельцы ВАЗ 2107, 2110, 2112, 2114 и др. Могут столкнуться с проблемой — машина заводится и сразу глохнет. Двигатель запускается, но через несколько секунд падают обороты и двигатель глохнет. Рассмотрим возможные причины неисправности запуска и способы их устранения.

Для начала рассмотрим самые частые проблемы.

1. Бензин готовый (дизельное топливо). Как это ни парадоксально звучит, но часто водители забывают следить за уровнем топлива в баке.
2. На дизелях (особенно зимой) причина того, что машина завелась и практически сразу заглохла, может замерзнуть топливо (но обычно дизельные вазоны большая редкость).
3. Качество бензина При заправке часто бывает ужасающе, поэтому, заслонив машину некачественным горючим, можно столкнуться с проблемой шторма двигателя.Если плохого бензина немного, можно хорошо разбавить. Но если залил полный бак, лучше слить суррогат от греха подальше.
4. Изношенные провода и старые (неисправные) свечи Также нередко являются причиной.
5. Компрессия двигателя, точнее ее отсутствие может спровоцировать ситуацию, при которой двигатель глохнет еле успев «подхватить». Но это уже очень серьезная поломка, появление которой сопровождается массой других симптомов, не заметить которые во время эксплуатации автомобиля просто невозможно.

Интересная статья о биотопливе из обычных опилок. Подробнее.

ВАЗ с форсункой для запуска и срузо глохнет

Несколько причин:

1. Инжекторные автомобили могут вести себя так из-за неисправности бензонасоса. Он в баке. Проверить его работоспособность очень просто. Если повернуть ключ зажигания в первое положение и прислушаться, будет слышно, как работает насос, нервно поступающий бензин в систему.
2. Сильное загрязнение топливного фильтра Тонкая очистка также может привести к тому, что автомобиль глохнет после старта.Фильтр просто не успевает пропустить необходимое количество бензина.
3. Ошибки ЭБУ часто приводят к проблемам с запуском двигателя, неполучению сигналов от определенных датчиков или выдаче их в искаженном виде. Диагностику таких поломок лучше проводить в специализированных сервисах.

Причины, по которым собирают карбюраторные машины

1. Если машина заводится и сразу глохнет, то проблема может быть связана с нехваткой топлива в поплавковой камере.Можно попробовать вручную прокачать бензонасос. Его нужно проверить на работоспособность, а при необходимости заменить. Прежде чем заняться самоочисткой системы питания в целом и карбюратора в частности, следует помнить, что любые неосознанные манипуляции могут привести к большому увеличению расхода топлива.
2. Еще одна причина, по которой глохнет двигатель — засорился сетчатый фильтр в карбюраторе перед его входом. Если машина запускается и через несколько секунд останавливается из-за этого фильтра, то ее необходимо очистить и промыть.Для этого используйте зубную щетку и растворитель (бензин или ацетон). После этого тут же вместе с фильтром прочистите гнездо, в которое он вставлен.
3. Бывает, что в автомобилях ВАЗ через несколько секунд после запуска падают обороты из-за неисправности электромагнитного клапана .. Проверка производится следующим образом: клапан закручен, на плюсовой контакт подается питание, корпус закрывается на массу мотора. При правильной установке клапана будет слышен отчетливый звук, и игла войдет в корпус.

Вы можете просто подключить провод к клапану и установить его на место. Если щелчка не слышно — неисправен клапан. Открутите вентиль и покачивайте его. Если он погнулся, его нужно заменить. Убедитесь, что запорная игла клапана движется свободно, а прокладка клапана не порвана и плотно прилегает к корпусу.

Если щелчок клапана присутствует, значит, необходимо распространить систему EPHX. Может потребоваться очистка топливного кулачка на холостом ходу. Если обороты двигателя автомобиля падают, его засорение может сказаться на стабильности работы.Для очистки гиберы нужно создать повышенный слив в каналах каналов.

Для этого заводим машину и поднимаем обороты до 3000. На несколько оборотов поворачиваем фиксатор покачивания (электромагнитный клапан). Это позволяет создать в каналах необходимый разряд. Повторяем процедуру несколько раз.

Какая еще может быть поломка ВАЗ 2107

Еще одна распространенная проблема, которая запускается и глохнет двигатель автомобиля ВАЗ 2107 — попадание в карбюратор избытка воздуха.В этом случае топливная смесь не может поддерживать работу двигателя в течение длительного времени, и автомобиль, хотя и завелся, глохнет через несколько секунд. Необходимо определить расположение воздуха над воздухом и устранить зазор.

Бывает, засорены рубашки и форсунки дозирующей системы. Это тоже сказывается на падении оборотов двигателя, так что ВАЗ 2107 глохнет через несколько секунд. Что делать в этом случае? Нужно открутить жиклеры и форсунки под крышкой карбюратора и прочистить их.После этого продуть колодцы и форсунки сжатым воздухом. Если у вас карбюратор Солекс, то нужно прочистить и взорвать топливные жиклеры, расположенные на дне колодцев.

Проблемы карбюраторов Солекс

Кроме перечисленного, обороты двигателя падают, если уровень топлива в карбюраторе (поплавковой камере) неправильно отрегулирован. В результате в топливной смеси либо не хватает бензина, либо его слишком много. При регулировке карбюратора ВАЗ 2107 его не нужно отключать от двигателя.

Выполните следующие действия:

1. снимите корпус воздушного фильтра, открутив все крепления;
2. снимите крышку карбюратора;
3. проверьте положение поплавков. Для этого разделите и уменьшите их вместе, чтобы получить правильное расположение.

Необходимо добиться такого положения поплавков, чтобы они могли легко перемещаться, не цепляясь за стенки камеры, в которой они находятся. Не лишним будет замерить расстояние от выступов на поплавке до бумажной прокладки.Расстояние должно быть в пределах 0,75–1,25 мм. Используйте зонд для измерения.

Что делать, если это далеко от нормы? В этом случае нужно отрегулировать высоту каждого из поплавков.

Как мы видели, причин, по которым глохнет двигатель, не так уж и мало. Чтобы правильно запустить двигатель, проверьте и устраните все вышеперечисленные неисправности. После, если проблема не решилась, придется обратиться к специалистам.

Ситуации, когда инжектор ВАЗ сразу запускается, после чего сразу глохнет, случались довольно часто.А все из-за системы впрыска топлива (форсированного типа). Для исправления данной ситуации автовладельцы часто используют нагревательную свечу, но это не решение проблемы, а лишь временная мера. Если ВАЗ 2107 заводится и глохнет сразу после поворота ключа в замке зажигания, то в большинстве случаев это свидетельствует о проблеме с подачей топлива (забит или неправильно работает топливный насос), либо качество используемого топлива оставляет желать лучшего. желать лучшего, а форсунки просто забиты. А заводится машина исключительно на остатках топлива в цилиндрах.

Поиск неисправного компонента

Итак, что делать, если двигатель легко заводится, но после этого сразу падает обороты и глохнет? В первую очередь нужно проверить наличие авто на свечах. Если некоторые из них покрыты слоем нагара, двигатель априори не может нормально работать. Сначала запускается из-за движения стартера, но сразу тормозит, так как несколько цилиндров физически не выдерживают всей нагрузки от коленчатого вала.Карбюратор, кстати, тоже может выйти из строя из-за такой проблемы.

Так в чем причина неисправности двигателя? Если машина заводится, то хоть с искрой все нормально. То есть электрика работает в порядке. Не будет лишним раскрутить головы и попытаться найти те свечи, которые покрыты слоем нагара. Очистить их можно с помощью обжига над газовой горелкой и чистящего спирта (это можно делать только на холодных контактах).

Сама форсунка тоже может засориться. В этом случае просто не работает подача топлива в камеру сгорания. Эти действия необходимо произвести:

• снимите колодки и проверьте заслонки;
• проверьте работу датчиков;
• проверить, нормально ли работает двигатель при температуре выше 80ºС.

Естественно, вреден сам бензонасос. В инжекторе на момент пуска мотора гниет автоматом за счет стартера, а потом идет от генератора.Если один из этих компонентов работает некорректно, машина просто тупая. И здесь речь идет об остаточном количестве топлива в цилиндрах. Если мотор сразу глохнет, а стартер с ним работает неравномерно, то, скорее всего, проблема либо в нем, либо в замке зажигания.

Следует попробовать заменить его на заведомо исправный и перепроверить работу двигателя. В крайнем случае просто зажимаются контакты.

Что делать, если проблема в ЭБУ?

Двигатель может работать некорректно, если бортовой компьютер работает.В ВАЗе именно он отвечает за своевременную подачу топлива, синхронизацию работы форсунки и свечей зажигания. Когда двигатель сразу глохнет, это говорит о несовпадении момента подачи топлива и воспламенения топливной смеси.

Как правило, помогает смена прошивки или восстановление до заводского состояния. Хотя иногда может быть просто необходимо отрегулировать цикл подачи топлива, а также насыщенность смеси. В крайнем случае на ВАЗ 2110 (или более поздней модели) придется заменить весь блок ЭБУ или отключить его, переведя двигатель в рабочий режим только с механики.

Следует отметить, что двигатель отвечает за работу двигателя, но еще и кучу датчиков, которые регулируют давление в форсунке, насыщенность смеси, момент зажигания.

То есть нужно проверить и свою работу. Хотя при выявлении неисправности одного из них следует подать сигнал Check Engine на приборную панель. Так, например, бывает при запуске ВАЗ 2110. Этого не происходит только в том случае, если ЭБУ просто не получает сигналы от датчиков.Стоит отметить, что в модели 2107 по умолчанию компьютер не ставится, а вот инжектор без него не работает.

Аналогичные проблемы возникают и тогда, когда карбюратор синтетически переделывают под форсунку, но это остается на усмотрение бывшего бортового компьютера. Он просто меняет прошивку, подключает новые модули, но нужно понимать, что изначально он не предназначен для такой работы. Таким образом, если карбюратор переделывают, то с ним нужно менять оба ЭБУ на совместимую модель.К счастью, об их выпуске позаботился ВАЗ.

Итак, если форсунка запускается и сразу глохнет, то основными причинами такой неисправности являются нарушения в работе электроники (в том числе ЭБУ), некорректная работа топливной системы или проблема с фильтрацией бензина. Выявить основную причину — не проблемы. В крайнем случае всегда можно обратиться в центр на сотню. Но стоит помнить, что любые корректировки работы бортового компьютера можно вносить только при полностью подходящем двигателе.

В этой статье мы подробнее поговорим о рассмотрении ситуации, когда карбюраторный мотор легкового автомобиля (ВАЗ 2108, 2109, 21099, 2105, 2107 и их модификации) запускается и глохнет из-за неисправности карбюратора. Будут рассмотрены неисправности карбюраторов 2105, 2107 Озон, 2108, 21081, 21083 Салекси их модификаций.

Признаки неисправности

— Двигатель заводится, несколько секунд работает и глохнет, повторные запуски безрезультатно.

— Двигатель запускается с трудом, недолго поработав глохнет, после повторного запуска заводится и работает.

— Двигатель запускается и сразу глохнет, перезапускается и снова глохнет и так несколько раз, но потом все равно начинает работать.

Причины неисправности

Отсутствие топлива в поплавковой камере

Прокачайте его ручным поворотным рычагом на топливном насосе.

Повреждено отверстие стартера или не отрегулировано

Разберите корпус спускового крючка, замените диафрагму на новую.Настройка запуска.

Пусковые устройства карбюраторов 2108, 21081. 21083 Солекс, 2105, 2107 озон

Засорены топливные и воздушные жиклеры, эмульсионные колодцы и трубки основной системы дозирования

Необходимо снять крышку карбюратора, вывернуть жиклеры, снять трубки, промыть и прочистить их, прочистить колодцы, продуть весь сжатый воздух и поставить обратно. На фото показано, что стоит чистка на карбюраторе 2105, озоном 2107.

На карбюраторе солекс крутить жиклеры, вынимать их вместе с эмульсионными трубками.На дне открытых колодцев расположены топливные жиклеры. Смочите их тонкой отверткой с длинным шлицем. Рестораны ополоснуть ацетоном и продуть сжатым воздухом.

Топливные и воздушные жиклеры, эмульсионные трубки и эмульсионные колодцы Карбюраторы ГДС 2108, 21081, 21083 Солекс, 2105, 2107 озон

Топливные и воздушные рубашки и каналы систем холостого хода

Вынуть форсунки, промыть и очистить их, продуть сжатым воздухом.

Воздушные и топливные жиклеры CAX CXH 2108 Solex и 2105, Озон 2107

Нарушен уровень топлива в поплавковой камере карбюратора

Топливная смесь либо сильно обеднена, либо сильно обогащена вследствие неправильной регулировки.

Примерный уровень топлива в поплавковых камерах карбюраторов 2108, 21081, 21083 Солекс, 2105, 2107 озон

Статьи на сайте о регулировке уровня топлива:

Привод воздушной заслонки карбюратора не отрегулирован («SUPPLC»)

Что делать, если заводится и глохнет форсунка ВАЗ на холостых оборотах? В первую очередь эта проблема касается старых автомобилей, так как с возрастом накапливаются различные загрязнения в топливной системе и Б, а датчики и механизмы изнашиваются — все это неизбежно приведет к изменениям в работе двигателя.

По порядку опишем все причины, приводящие к данной проблеме.

1. В первую очередь осмотру подлежит датчик массового расхода (ДМРВ). Чувствительный элемент датчика загрязняется и изнашивается с возрастом, из-за чего его напряжение покоя растет, а время его реакции на изменение воздушного потока увеличивается. Если напряжение превышает 1,035 В, стоит подумать о замене датчика, потому что он больше не сможет давать завышенные показания расхода воздуха.Электронный блок управления подаст больше топлива, и смесь снова включится — и это очень плохо скажется на всех режимах работы двигателя, а также на стабильности холостого хода.
2. Регулятор холостого хода (RXX) также может влиять на устойчивость двигателя. Поющий стержень — самая типичная в нем неисправность. Кроме того, с возрастом происходит естественный износ компонентов регулятора, а это приводит к проблемам с механизмом. Обычный срок службы 100-150 тыс. Км. Только с помощью специального оборудования можно проверить RXH, и при подозрении на неисправность лучше заменить его на новый.
3. Очень часто достаточно просто очистить дроссельный узел от загрязнений. Сделать это самому несложно. Это самые основные случаи, на которые нужно обратить внимание. Далее пойдут нетипичные ситуации.
4. Иногда проблема в негерметичности впускного коллектора. Нужно проверить прокладки, вакуумные шланги, штуцеры уплотнительных колец, а также вакуумный усилитель тормозов и штуцер коллектора. Проще всего найти воздушные сиденья с дымогенератором.
5. Обратите внимание на давление топлива.
6. Также нужно в частности проверить зажигание и свечную систему.

В заключение следует отметить, что без специального оборудования полная проверка системы невозможна. Только с его помощью можно точно определить неисправность.

Шоколадное сало

Сало считается национальным украинским продуктом. Украинцы издавна выращивают свиней, чтобы получить жирное мясо и жир. А какие блюда не изобретаются из этого продукта! И даже десерты! Шоколадное сало относится к этой категории.

Еще совсем недавно шоколадное сало считалось шуткой. Об этом блюде писали анекдоты и анекдоты. Это имя даже стало нарицательным и означало что-то совсем невкусное и не сочетаемое. Однако это настоящий десерт и изысканное лакомство. Хотя рецепт «Жир в шоколаде» очень прост и доступен даже для начинающей хозяйки. Единственная проблема, которая может возникнуть, — это нежелание домашних гурманов пробовать такое угощение. Именно по этим причинам домочадцев лучше угостить, а предложить им отгадать ингредиенты.Скорее всего, не все догадаются, что это такое.

Шоколадное сало готовится из сырого или малосоленого сала. Шоколад тоже не всем подойдет. С салом хорошо сочетается только темный шоколад без каких-либо добавок. Лучше, если в нем будет не менее 75% какао. Обязательно добавьте в глазурь специи.

Рецепт «Жир в шоколаде»

Для этого рецепта требуется сало (из брюшной части тушки). Можно использовать кусочек подкопченного мяса. Если бекон малосолен, то его нужно промыть остатками соли.Ломтик нарезают тонкими пластинами, примерно до 0,5 см шириной. Естественно, он должен полностью оттаять, если находился в морозилке.

Далее возьмите плитку чистого черного шоколада и растопите на водяной бане (вы также можете сделать это в микроволновке). Если вы топили шоколад в воде, то его нужно постоянно помешивать. Пока глазурь снова не загустеет, быстро переходите к следующему шагу. Бекон окунуть в смесь молотых специй: черный и душистый перец, кардамон. Помните, что специй должно быть очень мало, чтобы не испортить продукт.Для этого кардамон берут на кончике ножа, а перец просто щепоткой. Этой смеси должно хватить на все сало.

Слегка посыпав жир специями, обмакиваем тарелки в шоколадную глазурь так, чтобы она оставалась со всех сторон. После этого необычное лакомство выкладывается на фольгу или толстый полиэтилен и выдерживается около 8 часов в морозильной камере (можно оставить на ночь).

Шоколадное сало (конфеты)

Сало (100 г) нарезают на кусочки и измельчают в мясорубке, блендере или комбайне до пастообразной массы.Затем он раскладывается на плоском листе, например, противне, тонким слоем, толщиной примерно 0,7-1 см. В таком виде жир отправляют в холодильник, чтобы он немного загустел и его можно было разрезать на порции.

Шоколадные плитки нагревают на водяной бане (это предпочтительно, так как процесс легче контролировать). Чтобы шоколад растаял быстрее, его можно расколоть на кусочки. Чем они мельче, тем быстрее и равномернее прогревается глазурь. Хотя готовит она так быстро.В теплую глазурь добавить сливочное масло (60 г) и молотые специи: имбирь, мускатный орех, душистый перец и перец чили, кардамон. Каждый вид ароматических добавок должен быть представлен в небольшом количестве — не более половины чайной ложки. Кардамон, чили и мускатный орех обычно нужны на кончике ножа. Глазурь со специями необходимо перемешать.

Далее, в формы, в которые будут помещаться конфеты, заливается глазурь, примерно до середины высоты. Для этого можно использовать формочки для льда или специальные для конфет.Вынуть жир из холодильника и нарезать небольшими квадратиками или прямоугольниками. Конечно, их размер зависит от размера форм. Выложите кусочки бекона в формы и полностью полейте шоколадом. После этого конфеты необходимо поместить в холодильник. Съесть их можно через 1,5 часа. Но если они останутся там подольше, то ничего страшного не случится. Вот такой интересный жир в шоколаде. Сладости, кстати, получаются нежными и пикантными, и гости наверняка не сразу определят, что это такое.

Шоколадное сало можно приготовить разных форм и размеров. В любом случае получится вкусно и необычно. Попробуйте добавить другие любимые специи и получите свой уникальный рецепт.

Экспериментируйте и радуйте своих близких своими шедеврами!

ВАЗ 2112 иногда глохнет на холостом ходу. Топливный насос и сеть

Неисправность, при которой автомобиль ВАЗ-2112 глохнет через пару секунд после запуска двигателя, доставляет водителю массу отрицательных эмоций. Но чтобы самостоятельно найти причину этой неисправности, нужно знать, что это может произойти.Если вы не владеете этими знаниями, то выход один, обратитесь к хорошим специалистам, которые проведут диагностику двигателя.

Первой причиной неисправности может быть холостой ход регулятора. (RXX), который находится на дроссельном узле. Убежден, что именно он неисправен следующим образом. Откройте капот своего ВАЗ-2112, ищите воздушный фильтр, здесь между ними и шлангом впускной трубы установлен датчик массового расхода (ДМРВ).

Снимите с него клемму и попробуйте завести двигатель своего автомобиля.Если двигатель заведен, а при отпускании педали газа оборот коленвала в районе полторы тысячи, это будет означать, что регулятор холостого хода в рабочем состоянии. Так как он поддерживает такие обороты при снятии клеммы с датчика массового расхода. Аналогичную проверку можно провести и при снятии клеммы с датчика положения дроссельной заслонки (ДПДЗ). Он расположен сбоку от высоты дроссельного узла.

Если двигатель при этих двух проверках тоже запускается, а потом сразу глохнет, то можно винить в этом регулятор холостого хода или идущие к нему провода.Но чтобы вынести ему окончательный приговор, нужно будет проверить состояние дроссельного узла, так как он имеет склонность к загрязнениям, не позволяющим сдвинуть шток. В этом случае даже исправный регулятор холостого хода не может выполнять предназначенную ему функцию регулирования оборотов коленчатого вала двигателя.

Если выяснилось, что в этой неисправности виноват регулятор холостого хода, и вы приобрели новый RXX, то перед его установкой вместо неисправного регулятора нужно будет отключить аккумулятор, сняв минусовую клемму.Подошло время снять этот терминал и начать установку нового RXX. Если вы проделали эту работу быстро, то обратно второстепенный вывод ставят на место не ранее, чем через 20 минут с момента его снятия. Затем включите зажигание и держите его включенным двадцать секунд. Затем выключают зажигание и только после этих действий пытаются запустить двигатель своей машины. Это делается для того, чтобы сбросить настройки электронного блока управления (ЭБУ), иначе он снова выдаст эту ошибку.

Если где-нибудь в пути заглохла ваша машина ВАЗ 2112, она ненадолго заводится, а потом снова гаснет, устранить неисправность в полевых условиях вряд ли удастся.Хотя правил без исключения нет, бывает, что в баке банально кончилось топливо, а датчик врет. Но как ни странно, обнаружить поломку в автомобиле намного проще, когда он не подает признаков жизни. Удастся ли его реанимировать в дороге — вопрос сложный, но попробовать стоит. Есть несколько рекомендаций.

Что могло сломаться?

Если автомат не работает, значит сломался мотор. Это часто можно услышать от неопытного водителя.Но в машине, помимо двигателя, много разных элементов, от работы которых зависит силовой агрегат. Если машина не до конца «умерла» и при вращении стартера она подает признаки жизни, «чихает» или «стреляет» в выхлопную трубу, то неисправность найти сложнее.

Неисправность, вызвавшая остановку двигателя, скрыта в одной из трех систем ВАЗ 2112:

• электрооборудование и электроснабжение;
• система подачи топлива;
• газораспределительный механизм и поршневая группа.

Следует понимать, что при низком уровне охлаждающей жидкости или масла в картере двигатель не заглохнет, может выйти из строя от перегрева или недостатка смазки. Поэтому важно вспомнить обстоятельства, предшествовавшие отказу двигателя. Одно дело, когда силовой агрегат просто остановился на ходу, другое — если до этого слышны посторонние стуки или выстрелы в выхлопе. В первом случае скорее всего виновата электрическая часть.

Признаком второй ситуации часто является обрыв ремня ГРМ, который легко обнаружить, сняв его верхний пластиковый кожух.Ремень можно менять в пути, если есть запасной, иначе придется искать деталь или буксировку. Если стартер не может провернуть коленчатый вал Двигатель при попытке запуска, причин может быть две:

• произошел сбой в цепи генератора, в результате чего послужила аккумуляторная батарея, которая в результате разрядилась;
• из-за отсутствия смазки заклинило коленвал.

В обеих ситуациях нужно искать способ доставить машину в ремонт, в дороге ничего не сделаешь.

Неисправность электрооборудования

Есть несколько причин, из-за которых двигатель может споткнуться:

• неисправность замка зажигания;
• сгорел предохранитель в цепи АЗС;
• свеча зажигания не подает напряжение;
• вышел из строя один из датчиков, от которого зависит работа силового агрегата.

В первую очередь рекомендуется проверить работу топливного насоса, при включении зажигания он издает негромкий гул (исходит из задней части машины).Когда такого звука нет, необходимо вскрыть блок предохранителей ВАЗ 2112 и проверить состояние плавкой вставки №3, замкнув цепь реле подачи топлива. Размывающий предохранитель необходимо заменить новым или временным «жучком» из медного провода и попробовать запустить мотор. Если машина завелась, смело продолжайте путь.

Без знания электрической части автомобиля выход из строя замка зажигания не удастся обойти, диагностировать его непросто.Поэтому рекомендуется проверить наличие искры на свечах, для чего необходимо открутить одну из них и надежно прикрепить к металлической части двигателя, подключив высоковольтный провод. Затем включите стартер и наблюдайте за искрообразованием. Если искра есть — ну нужно искать в другом направлении. При его отсутствии поломки могут быть следующие:

• самое простое — потерпеть неудачу. высоковольтные провода или свечи зажигания;
• неисправность замка зажигания либо соответствующего реле;
• вышел из строя выключатель или распределитель зажигания распределителя зажигания (на карбюраторных машинах);
• вышел из строя датчик положения коленвала (на автомобилях с инжектором).

Если высоковольтные провода или свечи можно заменить, то нужно точно диагностировать поломку остальных элементов, что вряд ли возможно в середине поля. Кроме того, может выйти из строя датчик положения дроссельной заслонки или положения воздушного потока, в результате чего контроллер переведет форсунку в аварийный режим работы. Тогда машина может часто застревать на холостом ходу.

Проблемы с подачей топлива

Причиной того, что двигатель глохнет на холостом ходу, может стать не только топливный насос, но и давно не меняющийся топливный фильтр.

Если элемент полностью забит, количества проходящего через него топлива просто не хватит для нормальной работы силового агрегата.

В карбюраторных моделях ВАЗ 2112 недостатком топлива может быть износ механического привода топливного насоса или его диафрагм. Проверить несложно: отсоединить от карбюратора шланг подачи топлива и направить его в пластиковую емкость, после чего включить стартер. Бензиновый жиклер из шланга должен быть мощным и обязательно, когда бензин течет слабо, попробуйте временно убрать заправку под плавающий фланец.

Отсутствие топлива в карбюраторе проверяется снятием крышки воздушного фильтра и нажатием на тягу акселератора. Из форсунки, выходящей в первичную камеру карбюратора, должен разбрызгиваться топливный жиклер. В противном случае необходимо очистить сетчатый фильтр, установленный на входе в установку, или проверить работу игольчатого клапана.

Что касается форсунки, то неисправность с подачей топлива в дороге обнаружить нереально. Даже если вам удастся добраться до форсунок и открутить их, проверять не будет.Чтобы форсунка почувствовала топливо, должен поступить сигнал с контроллера. Искусственно создать такой сигнал может только опытный электрик, поэтому разборка форсунки не имеет смысла. Найти причину отсутствия искры, которая может скрываться в модуле зажигания или в катушке, будет сложно. Более точно можно разобраться в автосервисе.

Один раз запустится, но потом с трудом запустится, а в другой раз может запуститься с первого раза и сразу споткнется.Что могло быть причиной такого поведения? Нет разницы что.

Такая проблема как: глохнет двигатель на холостом ходу редко слышно. И даже если по прошествии какого-то промежутка времени двигатель все равно запустился, причину неисправности нужно искать тем или иным способом. И чем быстрее, тем лучше, ведь их может быть несколько.

Следующие две вкладки изменяют содержимое ниже.

Всю жизнь окружали машины! Сначала в деревне я уже в первом классе на тракторе в поле, потом была Ява, после копейки.Сейчас я учусь на третьем курсе «Политеха» автомобильного факультета. Осуществляем автослемер, помогая ремонтировать авто со всеми вашими друзьями.

На видео ниже показан пример, когда ВАЗ-2112 глохнет на холостом ходу:

Причины, из-за которых глохнет двигатель

Расположение дроссельной заслонки на ВАЗ-2112 — фоторедакция автомобиля

Знаки и решение проблем

Ниже мы рассмотрим наиболее частые признаки того, что машина глохнет на холостом ходу.

Машина завелась и глохнет сразу после выключения стартера

Машина заводится, а сразу глохнет

Проверка показаний датчика ДМРВ

Причиной неисправности с такими признаками чаще всего являются вышеперечисленные датчики: RXX (регулятор холостого хода), ДМРВ (датчик расхода воздуха).Перед тем, как покупать новые детали, нужно их разобрать и проверить на предмет загрязнения. Также . Однако если у вас есть возможность проверить неисправность на диагностическом оборудовании, то не откажите себе. Подробнее, а про замену ДМРВ тут.

Проверка работоспособности всех датчиков должна быть в порядке, от наименее структурно сложных до наиболее сложных.

Небольшой элемент, закрепленный на корпусе дроссельной заслонки, также является причиной выхода из строя двигателя с такими симптомами на автомобилях ВАЗ-2112.Все дело в том, что при неисправности датчика положения дроссельной заслонки он не способен передать команду на открытие холостого хода. Таким образом, система считает, что водитель продолжает нажимать на педаль газа, делая воздух минимальным. Исходя из этого, и начинается снова, после нового поворота ключа.

Датчик находится здесь

Система зажигания

Сначала проверьте провода, а затем свечи.

Система снабжения

В этом случае проверьте все провода идущие от АКБ, генератора и.Так как даже малейшее замыкание на «массе» силовых проводов может заглушить двигатель.

Топливный насос и сеть

Не исключено, что на сетке, которая находится прямо в бензобаке, образовалось большое количество отложений, и при движении необходимое количество топлива просто не доходит до двигателя, от которого двигатель и глохнет. Очистка или.

Датчик холостого хода возле редакции ВАЗ-2112

По крайней мере, такая причина неисправности этому датчику не свойственна, однако оставлять без внимания ее не стоит.Если на нем есть отложения, его следует очистить, если есть механические повреждения, затем заменить. Как это сделать правильно.

Результаты и выводы

Если все вышеперечисленные причины вам не помогли, у вас есть шанс обратиться за помощью для профессиональной диагностики. Поскольку вылетающая «Проверка двигателя» равнозначно указывает на причину неисправности и замены этого элемента будет много.

Основные симптомы неисправности дмрв (ваз). Причины неисправности датчика

Датчик массового расхода воздуха — это датчик массового расхода воздуха.Он расположен в системе питания двигателя, во впускном тракте, и считается наиболее важным среди основных приборов и компонентов в системе впрыска любого силового агрегата. Как и любой другой агрегат автомобиля и любая деталь, датчик массового расхода воздуха может выйти из строя. Давайте разберемся с основными симптомами неисправности датчика массового расхода воздуха, а также узнаем принцип работы и функциональные возможности этого оборудования.

Что такое ДМРВ?

Это устройство очень необходимо для определения объема воздуха, который будет заполнять камеры сгорания при работающем двигателе.Датчик обычно устанавливается после воздушного фильтра в системе питания.

При движении в силовой агрегат автомобиля подается 1 объем топлива, а также 14 равных частей воздуха. Это подготовит правильную топливно-воздушную смесь. Это залог правильной работы мотора в наиболее оптимальных для него режимах. При любом нарушении этого соотношения автовладелец будет наблюдать либо повышенный расход топлива, либо снижение мощности силового агрегата, либо сразу то и другое. Если вы знаете признаки неисправности датчика массового расхода воздуха, то выявить поломку прибора несложно.

Датчик массового расхода воздуха необходим для точного измерения необходимого количества воздуха. Это количество рассчитывается в самом датчике, а затем отправляется в ЭБУ, где на основе этих данных будет рассчитано необходимое количество топлива.

Чем сильнее водитель нажимает на педаль акселератора, тем больше воздуха поступает в камеры сгорания. Датчик регистрирует количество и отправляет специальную команду в ЭБУ, чтобы увеличить количество впрыскиваемого топлива. Если машина будет двигаться или двигаться более равномерно, то потребуется небольшое количество воздуха.Для этого и существует ДМРВ. Он измеряет требуемые объемы воздуха для двигателя с максимальной точностью.

Измерение объема воздуха означает определение нагрузки, которая будет приложена к двигателю. Когда педаль акселератора нажата, дроссельная заслонка открывается и объем поступающего воздуха увеличивается.

Как работает ДМРВ?

Это устройство представляет собой небольшую проволоку из платинового сплава. Размер этого шнура всего 70 мкм. Он установлен в специальной трубке, которая находится перед дроссельной заслонкой.

Этот провод остывает под действием воздушного потока. Для регулирования температуры между ним и воздушным потоком на провод подается электричество. Уровень заряда можно регулировать. Чем сильнее продувается провод, тем больше электричества подается.

Из-за постоянного использования этот провод постоянно покрывается грязью. Но современные сенсоры имеют систему самоочистки. Грязь — одна из причин выхода прибора из строя, но есть и другие признаки неисправности датчика массового расхода воздуха.Хотя конструкция устройства максимально проста и надежна, она также выходит из строя. Единственный его недостаток в том, что он не подлежит ремонту. Если датчик вышел из строя, его просто заменяют новым.

ДМРВ ВАЗ — признаки неисправности и диагностика

При выходе из строя этого датчика на приборной панели, скорее всего, будет гореть лампа «Check Engine».

Также мотор однозначно потеряет мощность и динамические характеристики в своих характеристиках. Также среди основных признаков — повышенные аппетиты двигателя и затрудненный запуск ДВС.

Способы диагностики датчика массового расхода воздуха

Существует несколько вариантов проверки датчика массового расхода воздуха. Симптомы неисправности проявятся практически сразу. Давайте вместе посмотрим на них.

Первый способ — отключить датчик

Этот способ проверки самый простой. Сделать это сможет каждый автовладелец. Первым делом нужно выключить датчик. Для этого нужно просто отсоединить разъем. Затем следует запустить двигатель. В результате контроллер ЭБУ перейдет в аварийный режим.А подачу топливной смеси можно будет регулировать только с помощью дроссельной заслонки. Холостой ход будет около 1500 об / мин. После этого необходимо произвести заезд на машине. Если автомобиль добавил в динамические характеристики ускорение, то есть смысл поискать признаки неисправности датчика массового расхода воздуха.

Второй способ — с помощью мультиметра

Перед выполнением этих диагностических мероприятий следует отметить, что это будет работать только с Bosch DMRV. Перед проверкой установите на мультиметре предел в 2 В, а затем переведите его в режим постоянного напряжения.

Включите зажигание и подключите красный провод к желтому на колодке. Подключите черный провод к зеленому. В этот момент двигатель не должен работать. Измерьте напряжение

Если показание находится между 1,01 и 1,02, значит все в порядке. Мультиметр показывает напряжение до 1,03 — ничего страшного, это допустимо. Предельный уровень — 1.05. Если выше, то можно снова искать причину поломки.

Внешние признаки неисправности ДМРВ ВАЗ 2110

Это третий способ диагностики датчика.Чтобы определить его исправность, внимательно осмотрите внутренние полости воздуховода, где установлен датчик массового расхода воздуха. Для этого понадобится фигурная отвертка. Ослабьте хомут и отсоедините гофрированную трубу. Поверхность гофры должна быть максимально сухой, без масляной пленки.

Следует отметить, что основными признаками неисправности датчика массового расхода воздуха являются загрязнения рабочей поверхности. Он образуется из-за того, что воздушный фильтр не был вовремя заменен.Загрязнение масла сообщит водителю о высоком уровне масла в системе смазки или о неправильной работе маслоотделителя. При этих признаках датчик еще может работать, но скоро выйдет из строя.

Далее нужно полностью снять ДМРВ. Признаки неисправности вы обнаружите после визуального осмотра устройства. Для проведения этой операции вам понадобится гаечный ключ на 10 штук. Открутите два винта и снимите прибор с корпуса воздушного фильтра. Резиновая прокладка выйдет вместе с датчиком.Если уплотнитель остался в кузове, это главный признак скорой поломки.

Основные симптомы

Итак. Если у вас проблемы с датчиком массового расхода воздуха, симптомы могут быть самыми разными. Среди них провалы при разгоне, отсутствие тяги, снижение мощности. Есть стойкое ощущение, что машина просто «не едет». Если при нажатии на газ нет должной реакции, то это один из признаков. Высокий расход топлива также является сигналом для диагностики этого датчика.Когда ваша машина останавливается при переключении с передачи на передачу, имеет смысл проверить датчик массового расхода воздуха. ВАЗ 2110 имеет те же признаки неисправности, что и у других автомобилей.

Если у вас возникли проблемы с запуском холодного двигателя, если двигатель работает нестабильно, если скорость самопроизвольно увеличивается или, наоборот, уменьшается при детонации под нагрузкой — это все сигналы для проверки и диагностики датчика.

Очистка датчика

Если вы заметили признаки неисправности датчика массового расхода воздуха, то можете попробовать очистить прибор.

Кстати, это самый дорогой датчик из всей линейки переднеприводных автомобилей ВАЗ. Но если он у вас вышел из строя, не спешите его менять. Есть небольшой шанс восстановить его «здоровье». Для процесса очистки вам понадобится специальная жидкость, которая используется для очистки карбюратора. Ключи звездочки также полезны. Откручиваем хомут, а также два болта на «10». Снимите трубку и выньте датчик. Распылите жидкость на проволоку и трубку. Обращайтесь с ним с особой осторожностью, дождитесь полного испарения жидкости и дайте устройству высохнуть.

Пока прибор сохнет, снимите дроссельную заслонку. Вы увидите табличку внутри дроссельной заслонки. Его нужно удалить жидкостью. Эта грязь вызывает сбой в работе всей системы. Из-за нее появляются проблемы с датчиком массового расхода воздуха, признаки неисправности ВАЗ 2115, которые беспокоят новичков на автомобильных форумах.

Не снимайте трос дроссельной заслонки. Наложите узел на тряпку и нанесите жидкость на особо грязные участки. Не забудьте промыть регулятор холостого хода и пространство под ним.

После этого скорее всего исчезнут все признаки проблем с датчиком массового расхода воздуха, конечно, при условии, что датчик не будет механически поврежден. Поэтому не ждите, пока у вас появятся первые признаки таких проблем, а сделайте такую ​​профилактику в следующие выходные. Это не займет у вас много времени, и ваша машина действительно дышит. Вы не узнаете свой двигатель. Он будет намного лучше заводиться, у него улучшится тяга, вы заметите увеличение мощности вашего двигателя.

Проводите профилактическое обслуживание регулярно, и ваш автомобиль будет вам благодарен.

Но для их реализации необходимо, чтобы датчики, информирующие контроллер, не обманывали его — только при этом условии процессы в цилиндрах протекают нормально, двигатель развивает достаточную мощность, не потребляя лишнего топлива и не нанося большого вреда окружающей среде. Один из этих датчиков измеряет количество воздуха, поступающего в цилиндры, и генерирует соответствующий сигнал для контроллера. Это может быть датчик абсолютного давления (датчик MAP) или датчик массового расхода воздуха (MAF).Последнее мы видим на многих автомобилях, в том числе и на ВАЗах.

Неисправности датчика массового расхода воздуха, естественно, приводят к различным сбоям в работе двигателя — рывкам, провалам, затрудненному запуску и т. Д. — неверная оценка количества потребляемого в цилиндрах воздуха оказывается примерно такой же как засорение жиклеров учебного карбюратора. Но «просчитать» проблемы в датчике массового расхода воздуха порой непросто даже при серьезном диагностическом оборудовании. В таких случаях многие действуют традиционно: заменяют подозреваемое устройство заведомо исправным — но только при условии, что новое будет той же модели.Дело в том, что на автомобилях ВАЗ в зависимости от года выпуска и типа контроллера можно встретить разные ДМРВ.

Первой ДМРВ была частотная система управления GM. Также он использовался в отечественном аналоге «Январь» 4-й серии (фото 1). Машины этой комплектации продержались на конвейере недолго — на смену датчику частоты пришла аналоговая модель HFM-5 от Bosch — его номер 0280218004 (фото 2). Он не взаимозаменяем с GM — разные разъемы и точки крепления.Немецкий датчик разборный, состоит из двух частей — корпуса и измерительного элемента. Последний фиксируется в корпусе двумя винтами с «потайными» головками. Правда, в наше время купить необходимый инструмент можно в магазинах автозапчастей. Измерительный элемент представляет собой компактную штуковину, но стоит дорого — в Москве от 1300 руб. и выше. Сняв эту деталь с новой машины, взамен, что хорошего, поставят манекен, а все последующее — «личное горе» покупателя машины. На рынке полно таких «датчиков массового расхода воздуха без футляра»… Покупать измерительный элемент без футляра неразумно: очень возможно, что он неисправен или не той модели. Bosch поставляет только комплектные датчики в традиционной желтой картонной упаковке. Напомним, магазин, купленный ДМРВ «неправильной системы», может не быть принят обратно, если автомобилист не предоставит справку от сервиса, а получить ее часто бывает непросто. Ненужный дорогой агрегат останется на память.

Третья версия ДМРВ — 037-я.(Здесь речь идет о последних трех цифрах в обозначении.) Это дальнейшее развитие датчика 004 от Bosch. Такой датчик сегодня есть на большинстве автомобилей ВАЗ, передвигающихся по бездорожью, в том числе на Ниве и Шевроле Нива. Внешне 004 и 037 практически не отличить — ориентируйтесь по номеру (фото 3). Недавно на изделиях появилась дополнительная маркировка: теперь цифры есть и на корпусе, и на измерительном элементе — они должны совпадать. Основное отличие — в пределах ДМРВ.На фото 4 справа 037-й датчик. У него другая конструкция измерительного элемента, с характерным вырезом (при покупке имеет смысл снять заглушку и заглянуть внутрь).

Но тут появилась новая система управления — Bosch-M7.9.7, имеющая свой, 116-й, ДМРВ. Он не взаимозаменяем с предыдущими, хотя корпус такой же. Во избежание недоразумений изначально на тело был нанесен зеленый кружок (фото 5). Цифры есть как на корпусе, так и на измерительном элементе (фото 6).Последнее определяет назначение данного датчика массового расхода воздуха — снова изменена конструкция (фото 7). Чтобы предотвратить замену элементов на пути от завода к потребителю, хорошие немецкие конструкторы поставили другие секретные винты. Ой, наивно! Требуемый инструмент уже продается на российском рынке. Внимательно осмотрите датчик массового расхода воздуха: откручивая потайные винты, их покрытие, как правило, повреждается. Обратите внимание — выводы делайте сами!

Современный автомобильный двигатель — это высокотехнологичный агрегат сложной конструкции, который «напичкан» различной электроникой.Существует большое количество различных датчиков, отслеживающих его работу и многие элементы, связанные с ним, поэтому когда дело касается диагностики и ремонта, многие просто не знают, куда лезть и что именно нужно проверить. Однако на самом деле не все так сложно, как может показаться на первый взгляд: поверке и замене подлежат практически все датчики, не исключение. В этом вопросе главное знать, как и что нужно делать.

Но прежде чем я расскажу, как проверить ДМРВ ВАЗ 2114, хотелось бы сказать несколько слов о нем.Именно так вам будет легче понять информацию, представленную ниже.

Итак, основная задача датчика массового расхода воздуха — контролировать баланс воздуха и топлива, которые образуют топливно-воздушную смесь. Именно этот датчик следит за тем, какая смесь образуется — богатая или слишком бедная — и «передает» эту информацию в ЭБУ, на основании чего осуществляется дальнейшая соответствующая регулировка.

Если выходит из строя датчик массового расхода воздуха, то рушится вся эта цепочка: двигатель начинает ломаться, пропадает тяга, что в итоге может привести двигатель к полной поломке.

Признаки неисправности датчика массового расхода воздуха ВАЗ 2114?

• Плавающая скорость холостого хода.
• Двигатель не запускается.
• Повышенный «аппетит» мотора.
• Плохая динамика двигателя.

Три способа проверить датчик.

Метод первый: отключение датчика массового расхода воздуха.

1. Нужно выключить датчик и попробовать запустить двигатель.
2. Контроллер в аварийном режиме.
3. Топливно-воздушная смесь подготавливается с учетом положения дроссельной заслонки, которую ЭБУ сообщает датчику о своем положении.
4. Устанавливаем обороты двигателя на отметке 1500 об / мин и стараемся немного погонять, если динамика улучшилась, а разгон стал немного резвее, значит неисправен датчик массового расхода воздуха.

Метод второй: визуальный контроль.

Хомут, закрепленный на воздухосборнике, демонтирован с гофры. Его поверхность и датчик массового расхода воздуха проверяются на наличие следов масел и конденсата.

Способ третий (подходит только для современных датчиков массового расхода воздуха) — как проверить мультиметром датчик массового расхода воздуха ВАЗ 2114?

Устройство имеет ограничение в 2 Вольта.

Распиновка ДМРВ следующая:

• черный и розовый провода ведут к главному реле;
• на сигнальный вход — желтый;
• зеленый провод — масса;
• белый и серый провода — выход напряжения.

Внимание! цвета могут быть разными, все зависит от производителя сенсора.

Теперь включите зажигание, но не запускайте двигатель.

Подключите красный щуп мультиметра к желтому сигнальному проводу, черный щуп к зеленому.

Напряжение на выходе прибора может колебаться в пределах 0,966–1,01 В. Со временем это напряжение может увеличиваться и чем выше показатель, тем больше неисправен датчик массового расхода воздуха. А теперь подробнее о самих измерениях и о том, что они означают:

• датчик исправен — показатель «0,1-1,02»;
• имеется небольшой износ датчика — показатель «1.02-1.03»;
• датчик скоро выйдет из строя — индикатор «1.03-1.05 «;
• Требуется замена датчика — показатель «более 1,05».

Видео.

В системе двигателя автомобиля каждая деталь, каждый элемент играет важную и решающую роль. Выходит из строя одно — все оборудование выходит из строя по цепной реакции. Одним из важнейших элементов для работы мотора является датчик массового расхода воздуха, или сокращенно датчик массового расхода воздуха. Регулирует систему впрыска топлива.

От данных, которые датчик отправляет в систему, зависит от того, будет ли подаваться в цилиндры двигателя надлежащее количество топлива или бедная смесь.Что, в конечном итоге, приведет к потере тяги силового агрегата, а затем к тому, что двигатель полностью заглохнет. Рассмотрим устройство в контексте модели ВАЗ 2114, которая на данный момент считается одной из самых популярных в нашей стране. Что такое датчик массового расхода воздуха ВАЗ 2114, как проверить датчик и как проводится ремонт?

Назначение ДМРВ

Датчик массового расхода воздуха представляет собой сложное электронное устройство, регулирующее систему впрыска топлива в цилиндры двигателя.Он отвечает за то, сколько воздуха содержится в двигателе. Известно, что для срабатывания силового агрегата необходимо, чтобы воздух и топливо подавались пополам. Затем внутри оборудования создается атмосфера, которая идеально подходит для зажигания искр и приведения в движение всех механизмов.

Если датчик по каким-то причинам выдает неточную информацию, то он, войдя в систему, способствует неправильной подаче топлива в цилиндры. Давайте рассмотрим простой пример, чтобы наглядно понять принцип работы устройства.Так, в штатном режиме за час силовой агрегат обрабатывает 40 кг воздуха. Но если датчик расхода воздуха неисправен, то он покажет, что расход находится в пределах, например, 30-35 кг воздуха в час.

Разница существенная. Система, получив эту информацию, доверчиво ей следует. Нарушаются пропорции воздуха и топлива, впрыскивается чуть меньшее количество топлива, которое называется «бедная смесь». Симптомы такой проблемы — резкое снижение мощности двигателя, его управляемости и динамики.Следствие этой «болезни» — отказ двигателя заводиться. И тут водителю приходится ломать голову, а что же произошло на самом деле.

Поэтому время от времени следует проверять рабочее состояние датчика, чтобы в дальнейшем не тратить намного больше времени на диагностику двигателя. Есть несколько способов проверить датчик, но самый популярный — это диагностика с помощью мультиметра — простого прибора, который неплохо было бы держать в чемодане с инструментами каждому автовладельцу.

Симптомы и устранение неисправностей

Так как ДМРВ — это электронное оборудование, а оно совсем не простое, большинство автовладельцев не решаются самостоятельно его диагностировать и по старинке отвозят в автосервис. Но довольно часто, просто подключив диагностический прибор к датчику, авторемонтник заявляет, что прибор полностью неисправен, ремонту не подлежит, его место только на свалке. Не сомневайтесь, если вы принесете совершенно новый датчик, техник скажет вам то же самое.

Но любой незаинтересованный специалист скажет, что ДМРВ — устройство практически неразрушимое. Он может работать со сбоями, иногда серьезными, но это полностью решаемая проблема, на которую уйдет не более часа. Но как проверить ДМРВ на работоспособность? Очень простой. Если после установки на автомобиль нового датчика вы заметили, что он отлично сработал, значит, проблема была в нем. Если ситуация совсем не улучшилась, то нечего тратить силы, время и деньги на пустые усилия по замене полностью «здорового» датчика.

Чуть выше мы упомянули такое устройство, как мультиметр. Понять, работает датчик или нет, можно, зная напряжение устройства. Если все в норме, то мультиметр выдает 1-1,2 Вт. Если есть проблемы, то шкала идет вниз, критическая точка начинается с 0,99 Вт. Если наоборот напряжение больше нормы, например 1,037, то это говорит об одном: датчик сильно забит, следовательно, это неверно в показаниях.Если его почистить, он снова заработает в том же темпе.

Если нет ни нового датчика, ни мультиметра, то можно по старинке проверить состояние детали. На холостом ходу двигателя (870-910 об / мин) датчик в исправном состоянии производит 9,6-10 кг воздуха в час. Если обороты достигают двух тысяч в минуту, то этот показатель возрастает до 20 кг / час. Мы посмотрели на идеальную производительность. Когда они становятся выше или ниже, необходимость ремонта очевидна. Каковы известные симптомы неисправности датчика?

Прежде всего, это резкое увеличение расхода топлива.Здесь не стоит ругать машину за большие «аппетиты»: она не виновата, и производитель не виноват, нужно просто «лечить» своего «железного коня». Конечно, это может произойти не только в случае поломки сенсора, но уже по этому факту можно прийти к правильному выводу: скорее всего, проблема крохотного устройства.

Кроме того, когда двигатель теряет мощность, горячий двигатель перестает запускаться. Автомобиль, ранее динамичный и управляемый, превращается в своего рода монстра на колесах, который постоянно теряет управление и «зависает».И, наконец, если вы увидели на приборной панели простую надпись Check Engine, то сомнений быть не может: этот датчик зовет вас в скорую помощь.
