Напряжение шага это. Шаговое напряжение: опасное электрическое явление и методы защиты от него

Что такое шаговое напряжение. Как оно возникает при ударе молнии или обрыве провода. Какую опасность представляет для человека. Каковы основные методы защиты от шагового напряжения. Как правильно вести себя в зоне его действия.

Что такое шаговое напряжение и как оно возникает

Шаговое напряжение — это разность электрических потенциалов, возникающая между двумя точками на поверхности земли, находящимися на расстоянии шага человека (около 0,8-1 м). Оно возникает при растекании тока в земле от точки удара молнии или касания земли оборванным проводом, находящимся под напряжением.

Основные причины возникновения шагового напряжения:

• Удар молнии в землю или высокий объект
• Обрыв и падение на землю провода линии электропередачи
• Повреждение подземного электрического кабеля
• Замыкание на землю в электроустановках

При этом на поверхности земли образуется область растекания тока, в которой потенциал быстро снижается по мере удаления от точки входа тока в землю. Человек, оказавшийся в этой зоне, попадает под воздействие разности потенциалов между точками касания земли ногами.

Опасность шагового напряжения для человека

Шаговое напряжение представляет серьезную опасность для жизни и здоровья человека. Почему оно так опасно?

• Через тело человека начинает протекать электрический ток
• Возможны судороги мышц ног и падение
• При падении увеличивается площадь контакта с землей и ток может пойти через жизненно важные органы
• Даже небольшой ток может вызвать остановку сердца
• Тяжесть поражения зависит от величины тока и пути его протекания через тело

Наиболее опасен путь тока «нога-нога», так как при этом поражаются мышцы ног и сердце. Смертельным может быть шаговое напряжение величиной более 100 В.

Факторы, влияющие на величину шагового напряжения

На величину возникающего шагового напряжения влияют следующие основные факторы:

• Сила тока, стекающего в землю
• Удельное электрическое сопротивление грунта
• Расстояние от точки входа тока в землю
• Влажность и состав почвы
• Наличие подземных металлических коммуникаций

Чем больше ток и выше сопротивление грунта, тем выше будет шаговое напряжение. Оно максимально вблизи точки входа тока в землю и снижается по мере удаления от нее. Влажная почва лучше проводит ток, снижая напряжение. Металлические подземные объекты могут искажать картину растекания тока.

Зона распространения шагового напряжения

Как далеко может распространяться опасная зона шагового напряжения? Это зависит от конкретных условий, но обычно:

• При ударе молнии — до 20-30 метров от места удара
• При обрыве ЛЭП — до 8-10 метров от места касания провода земли
• Вблизи упавшей опоры ЛЭП — до 10-15 метров
• У железобетонных опор контактной сети — до 5 метров

Наиболее опасны первые 5-8 метров от точки входа тока в землю. По мере удаления напряжение быстро снижается. На расстоянии 20 метров оно обычно уже не представляет угрозы.

Основные методы защиты от шагового напряжения

Для защиты людей от поражения шаговым напряжением применяются следующие основные методы:

• Выравнивание потенциалов на поверхности земли с помощью заземляющих сеток
• Создание изолирующего слоя на поверхности (асфальт, щебень и т.п.)
• Ограждение опасных зон
• Применение диэлектрической обуви и подставок
• Использование предупреждающих знаков и плакатов
• Обучение персонала правилам поведения

Наиболее эффективна комплексная защита, сочетающая технические и организационные меры. Важно также соблюдать правила поведения при угрозе возникновения шагового напряжения.

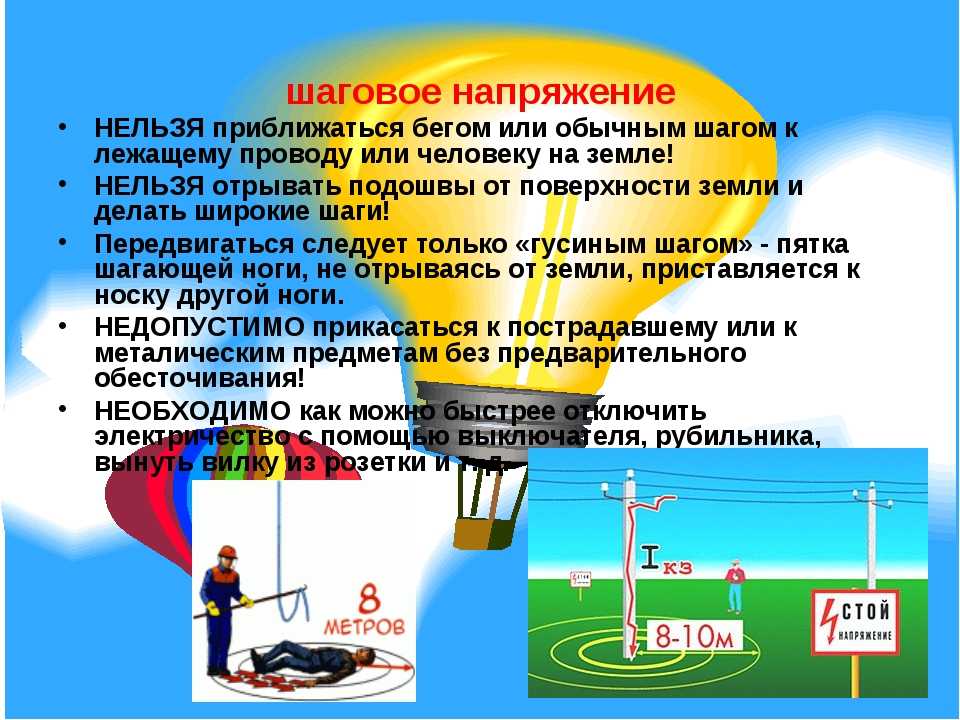

Правила поведения в зоне действия шагового напряжения

Если вы оказались в зоне возможного действия шагового напряжения, необходимо соблюдать следующие правила:

1. Не приближаться к лежащим на земле проводам ближе 8-10 метров
2. Выходить из опасной зоны следует короткими шажками, не отрывая одну ногу от другой
3. Нельзя отрывать подошвы от поверхности земли и делать широкие шаги
4. Запрещается бежать и прыгать в зоне шагового напряжения
5. Нельзя прикасаться к окружающим предметам руками

Покинув опасную зону, нужно сообщить об обнаруженном проводе или повреждении в аварийные службы. Соблюдение этих простых правил поможет сохранить жизнь и здоровье.

Особенности шагового напряжения при ударе молнии

Шаговое напряжение при ударе молнии имеет некоторые особенности:

• Возникает очень высокое напряжение из-за большой силы тока молнии
• Имеет импульсный характер — очень короткая длительность
• Зона поражения может достигать 20-30 метров от места удара
• Особенно опасно на открытых пространствах и возвышенностях
• Может вызывать повреждения, не характерные для промышленного тока

При грозе нельзя находиться вблизи высоких отдельно стоящих деревьев, опор, мачт и других высоких предметов. Лучше укрыться в здании или транспортном средстве.

Почему животные более уязвимы для шагового напряжения?

Животные, особенно крупные копытные, более уязвимы для поражения шаговым напряжением по нескольким причинам:

• Большее расстояние между передними и задними ногами
• Отсутствие изолирующей обуви
• Невозможность правильного поведения в опасной зоне
• Более низкое электрическое сопротивление тела

Поэтому при ударе молнии или замыкании на землю животные часто погибают от шагового напряжения на значительном расстоянии от источника тока. Известны случаи массовой гибели стад животных от одного удара молнии.

Методы измерения и расчета шагового напряжения

Для оценки опасности шагового напряжения и разработки мер защиты применяются следующие методы:

• Прямые измерения с помощью специальных приборов
• Расчеты на основе математических моделей
• Компьютерное моделирование растекания токов
• Экспериментальные исследования на физических моделях

Измерения проводятся при имитации токов замыкания на землю. Расчеты учитывают параметры грунта, силу тока, геометрию заземляющих устройств. Компьютерное моделирование позволяет исследовать сложные системы. На основе полученных данных разрабатываются эффективные меры защиты.

Как рассчитать величину шагового напряжения?

Для приближенной оценки величины шагового напряжения можно использовать формулу:

U_ш = ρ * I * K / (2π * x^2)

где:

• U_ш — шаговое напряжение, В
• ρ — удельное сопротивление грунта, Ом*м
• I — ток, стекающий в землю, А
• K — коэффициент, учитывающий форму электрода (для полусферы K=1)
• x — расстояние от точки входа тока в землю, м

Эта формула дает приближенную оценку. Для точных расчетов используются более сложные модели и специализированное программное обеспечение.

Нормативные требования по защите от шагового напряжения

Основные требования по защите от шагового напряжения регламентируются следующими нормативными документами:

• Правила устройства электроустановок (ПУЭ)
• ГОСТ Р 50571.5.54-2013
• СТО 56947007-29.240.044-2010
• Правила по охране труда при эксплуатации электроустановок

Согласно этим документам:

• Нормируется допустимая величина шагового напряжения
• Устанавливаются требования к заземляющим устройствам
• Определяются методы расчета и измерения шагового напряжения
• Регламентируются меры защиты персонала

Соблюдение этих требований обязательно при проектировании, строительстве и эксплуатации электроустановок для обеспечения электробезопасности.

ЧТО ТАКОЕ ШАГОВОЕ НАПРЯЖЕНИЕ!

Гуляя по лесному массиву в поисках грибов или направляясь на охоту или рыбалку, зачастую мы проходим под действующими линиями электропередач. И порой можно увидеть, что один из проводов ЛЭП лежит на земле. Так вот, не приближайтесь к нему. Возможно, он до сих пор находится под напряжением, а приблизившись к нему, вы можете попасть под шаговое напряжение.

Шаговым называют напряжение, которое обусловлено электрическим током, протекающим по земле или токопроводящему полу. Данное напряжение равно разности потенциалов между двумя точками поверхности, расположенных друг от друга на расстоянии одного шага.

Не думайте, что если провод лежит на земле, то линия обязательно отключена. Существуют режимы когда «земля» (обрыв провода и касание его земли) не является обязательным условием срабатывания защитной автоматики. Поэтому увидев провод, лучше не приближаться к нему близко. Безопасным считается расстояние в 8 метров от места касания провода поверхности.

Как правильно покинуть опасную зону:
Если вы слишком поздно обнаружили провод и приблизились к нему ближе чем на 8 метров, то первым делом остановитесь и, не отрывая ноги от земли, сведите их вместе.
После этого так называемым гусиным шагом, не отрывая пятки от земли, покиньте восьмиметровую зону.
Не пытайтесь прыгать на одной ноге, ведь вы можете оступиться, и тогда ток может пойти по пути рука-нога, что гораздо опаснее, чем путь нога-нога.
После этого запомните место повреждения провода и сообщите в местные городские сети.

Освобождение человека от воздействия шагового напряжения:
Если во время прогулки вы обнаружили, что человек лежит без сознания, а рядом с ним находится оборванный провод, то не стоит опрометчиво к нему бежать, вы так же можете попасть под напряжение.
Первым делом найдите как можно более длинную сухую палку.
Приблизьтесь к проводу гусиным шаркающим шагом и с помощью палки как можно дальше отбросьте провод. После этого оттащите пострадавшего подальше от линии, проверьте наличие пульса и дыхания.
Вызовите скорую и если необходимо производите непрямой массаж сердца и вентиляцию легких до прибытия скорой помощи.

Конечно, в реальности далеко не каждый умеет делать непрямой массаж сердца и искусственную вентиляцию легких, но правильно отбросить провод, оттащить человека и вызвать скорую вы просто обязаны.

Шаговое напряжение — очень опасное явление и знать элементарные меры безопасности должен знать и стар и млад. Поэтому, увидев оборванный провод, вообще не приближайтесь к нему, не пускайте туда других и как можно быстрее сообщите в городские сети.
Запомните ваша безопасность и здоровье в ваших руках. Берегите себя!

При возникновении чрезвычайных ситуаций необходимо звонить по телефонам: 112, 101, 102, 103, 104; 8 (84676) 2-10-12, 2-11-28, 8-927-001-84-02 (Единая дежурно-диспетчерская служба м.р. Безенчукский).

По материалам сайта: admpriboy.ru

опасная неизвестность и надежная защита



Не смотря на то, что шаговое напряжение, возникающее между участками почвы в результате удара молнии, несет большую опасность, этот физический эффект изучено мало.

Физика и физиология

Шаговое напряжение — это разность потенциалов между двумя участками почвы. При ударе молнии ток «растекается» в почве, создавая зону с высоким потенциалом. При наличии поблизости проводников, может формироваться цепь. Таким проводником может стать человек: ток входит через одну ногу, а выходит через другую, превращая тело в «нагрузку». Ситуация эта крайне опасная, поскольку высокое напряжение вызывает паралич мышц, как от электрошокера. В результате человек может упасть на руки, и, при многокомпонентных молниях, ток последующих разрядов пойдет через сердце, повышая риск его остановки. Если же земли коснется голова, резко увеличивается риск необратимых повреждений центральной нервной системы.

На рисунке ниже слева можно увидеть модель распространения шагового напряжения. Удар молнии направляет ток в почву, и он «растекается» через условные радиусы сопротивления грунта (dI), увеличивая напряжение (dV). Разность потенциалов между радиусами — это и есть шаговое напряжение. Чем выше ток молнии, тем выше напряжение и потенциальная летальность



В правой части рисунка схематично изображено воздействие шагового напряжения, которое создает нагрузку через ноги (красная стрелка) — поэтому оно и получило название шагового. Обычная молния может нести десятки тысяч ампер тока (I1-2), в результате чего разность потенциалов (V1-V2) может превысить десятки тысяч вольт. Поскольку существует разность напряжений между двумя точками (ногами), то человеческое тело представляет собой комплексное электрическое сопротивление и выступает в роли нагрузки. Величина тока (Ib), проходящего через тело, в этом случае зависит от сопротивления стопы (Rf) и тела (Rb).



Удары молний, в том числе шаговым напряжением, имеют уникальные «физиологические особенности». Прежде всего, это связано с тем, что молнии хоть и несут огромное количество энергии, но выделяется она в очень короткий промежуток времени: 1/10000—1/1000 секунды. Такие удары редко вызывают сильные ожоги и повреждения внутренних органов, как в случае ударов током от обычного электрооборудования. Но молния способна воздействовать на сердце и нервную систему, в том числе периферические нервы. Поэтому последствия удара шаговым напряжением могут быть неожиданно значительными и очень разнообразными: от катаракты, паралича конечностей и хронических болей до нарушений сна и умственной деятельности, потери слуха, памяти и т. д. Наиболее частая причина смерти — остановка сердца.

В своих вебинарах для проектировщиков систем молниезащиты доктор технических наук, профессор Эдуард Меерович Базелян неоднократно отмечал отсутствие четкого определения опасной величины шагового напряжения. Так, известно, что импульсное воздействие молнии 6 кВ может вызвать фибрилляцию сердца и возможную остановку сердцебиения. Но физиология организма людей сложна, и даже меньшее воздействие способно вызвать тяжелые травмы и привести к смерти. В случае с кардиостимуляторами и другими каналами прямого доступа тока к сердечной мышце, иногда достаточно кратковременного воздействия 1 мА для фибрилляции. При этом и высокое сопротивление сухой кожи не является надежной защитой. С шаговым напряжением все еще сложнее, так как ток обычно течет через конечности, а суставы имеют более высокое сопротивление, чем сосуды и мышцы. Из-за этого ткани вблизи суставов могут получить очень сильные повреждения, что приведет к инвалидности. Яркой иллюстрацией грозной силы шагового напряжения стал случай массовой гибели оленей в Норвегии во время грозы. Удар молнии убил 323 диких оленей на участке примерно в 50 метров.



Происшествие в норвежском национальном парке Хардангервидда — самый массовый известный случай гибели животных от одного удара молнии. Поражение произошло в результате воздействия шагового напряжения

Животные более уязвимы для шагового напряжения, так как их ноги расположены далеко, и разность потенциалов из-за этого больше, чем у шагающего человека. Местность в норвежском парке каменистая, то есть удельное сопротивление почвы должно быть высокое. В результате напряжение мгновенно выросло и распространилось по большой площади — животные мгновенно погибли на расстоянии десятков метров от места удара молнии.





Расстояние и конструкция защиты

Теория очень важна, но для практики ключевым параметром является расстояние от молниеотвода, на котором шаговое напряжение гарантировано безопасно. Это необходимо, например, при расчетах частоты установке молниеотводов и сеток, рассеивающих напряжение. К сожалению, детальных исследований по этой теме немного, но большой вклад в эту область знаний о молниях внесли военные. Это объясняется тем, что в армиях разных стран не редки случаи ударов молний в молниеотводы складов боеприпасов, вблизи палаток и техники с военнослужащими, причем в разных климатических зонах и погодных условиях. Детально документированные случаи позволили собрать полезную статистику.

Так, в рекомендациях американской армии TRADOC о мерах по защите от молний за 2002 г. отмечаются смертельные случаи от шагового напряжения при ударе молнии на расстоянии примерно 10-20 м от места попадания молнии. При этом большинство случаев поражения молниями — это не прямое попадание разряда, а именно воздействие шагового напряжения и дугового разряда от предметов.

Вопрос расчета ожидаемой величины шагового напряжения решается с помощью специального программного обеспечения и соответствующих услуг специалистов.

Очевидно, наилучшей защитой от шагового напряжение является предотвращение разности потенциалов. Так, птицы находятся в безопасности, сидя на одном фазовом проводе, и не касаясь другого. Лучшей защитой является металлический пол здания или полностью металлическое сооружение, представляющее собой своеобразную клетку Фарадея. Но это не всегда возможно, поэтому для создания зоны равных потенциалов и рассеивания тока молнии применяются металлические сетки уложенные в землю. Улучшить защитный эффект может диэлектрический материал, расположенный поверх нее. Это позволит максимально уменьшить силу тока на поверхности, с которой соприкасаются люди.

В военных наставлениях по защите от молний даются простые наглядные схемы конструкции и расположения молниезащиты с элементами (сеткой), рассеивающими ток. Подобные системы молниезащиты можно быстро собрать из готовых комплектующих.



В местах, где используется бетонный пол, допускается использование сетки из арматуры, но она должна быть надежно соединена между собой и подключена к заземлению. Примером использования сеток в грунте являются стадионы, которые готовили к Чемпионату мира по футболу в 2018 г. в России. На этих объектах использовалась сетка с квадратными ячейками длиной 0,15 м. Профессор Эдуард Меерович Базелян отмечает, что проверка данной защиты показала ее высокую надежность. Но при этом защита больших территорий с помощью сетки стоит недешево, что нередко приводит к опрометчивому стремлению сэкономить на молниезащите. Это недопустимо, если речь идет о местах скопления людей, складах ГСМ или токсичных веществ и т. д.



Как уйти, а не остаться

Снизить вероятность поражения шаговым напряжением можно, соблюдая правила поведения в опасной зоне. Вспоминаем птиц на линии электропередач — необходимо схожим образом избавиться от разности потенциалов. Для этого нужно минимизировать расстояние между стопами ног и ни в коем случае не касаться земли и предметов (стальных опор, железобетонных стен и т. д.) руками. В безвыходной ситуации, когда гроза застала рядом с молниеотводами или высокими объектами, лучше передвигаться в сторону очень коротким «гусиным» шагом. Иногда рекомендуют встать на одну ногу, однако это неустойчивое положение тела может привести к падению на руки или инстинктивному желанию ухватиться за что-либо. Как мы помним из сказанного выше в разделе о физиологии, допустить протекания тока через цепь голова-нога или рука-нога нельзя ни в коем случае, поскольку ток может поразить мозг и сердце. Поэтому в случае крайней необходимости лучше стоять на плотно сдвинутых ногах, чем балансировать на одной.

Каменистые, мерзлые и прочие виды грунта с высоким сопротивлением особенно опасны из-за низкой проводимости. В них при ударе молнии возникают очень высокие напряжения. При ширине обычного шага человек может быть поражен напряжением в десятки тысяч вольт.

Находиться рядом со зданиями также опасно, поскольку шаговое напряжение может распространяться от фундамента. На графике ниже видно, что на расстоянии 5 м от железобетонной фундаментной плиты шаговое напряжение составляет 4,5 кВ — и это при нормативном сопротивлении заземления.

Лучше всего укрыться от молнии внутри здания или в транспортном средстве с металлическим кузовом. А в случае поражения не стоит давать пострадавшему питье, так как это усугубит возможный отек мозга.



Профилактика и осведомленность

Таким образом, шаговое напряжение все еще остается грозным «побочным эффектом» удара молнии. Воздействие микросекундных многократных импульсов такого напряжения на организм изучено мало. Поэтому необходимо особое отношение к молниезащите и обучению правилам поведения в условиях риска поражения шаговым напряжением молнии

Смотрите также:

Каковы требования к сенсорному и шаговому потенциалу? | Блог

Цель:

Понять концепцию шага и потенциала прикосновения согласно IEC 62305-3 (EN 62305-3) Как энергия рассеивается на проводящих объектах. Существуют некоторые хорошие проводники, которые обеспечивают путь к земле в случае поломки столба или обрыва провода, например, металлические заборы, влажная почва и лужи. Другие проводники, такие как деревья, деревянные заборы и столбы, могут быть не такими хорошими, как металлические проводники, но все же позволяют электричеству течь на землю. Хотя древесина считается изолятором, влажная древесина проводит электричество.

Объект и близлежащие окрестности активируются, когда проводник под напряжением падает на сетчатый забор или прямо на землю, создавая высокое напряжение, пропорциональное земле. Напряжение определяется источником, сопротивлением объекта и состоянием грунта, в том числе веществом и влагой.

Градиент потенциала земли — это рассеяние напряжения от заземленного проводника или заземленного конца электрифицированного заземленного предмета. Потенциалы земли представляют собой уменьшение напряжения, связанное с этим рассеянием. С увеличением расстояния от заземленного конца напряжение быстро падает.

Что такое ступенчатый потенциал?

Состояние высокого напряжения – это когда ток течет от воздушной линии через проволочное ограждение к земле, что приводит к градиенту напряжения. Он основан на удельном сопротивлении почвы, что приводит к перепаду напряжения, также известному как разность потенциалов, между двумя участками на земле.



Ступенчатое напряжение:

Напряжение между ногами человека, стоящего рядом с наэлектризованным заземленным объектом, называется ступенчатым потенциалом. Он также равен разности потенциалов, определяемой кривой распределения напряжения между двумя участками, удаленными на значительное расстояние от электрода. Только нахождение рядом с подключенным устройством подвергает человека опасности во время неисправности. Часть потенциала земли, которую может охватить человек, совершающий шаг в 1 м, называется ступенчатым напряжением.

Форма области градиента потенциала определяет ступенчатое напряжение. Ступенчатое напряжение падает по мере увеличения расстояния от конструкции, как показано на диаграмме. В результате риск для людей снижается по мере их удаления от сооружения.



Следующие шаги могут снизить шаговое напряжение:

1. Использование барьеров или ограждений для предотвращения проникновения людей в потенциально опасные места.
2. Сопротивление пола должно быть в пределах 100 кОм на расстоянии 3 м вокруг токоотвода.
3. Уменьшение размера ячейки сети заземления для управления потенциалом.



Что такое сенсорный потенциал?

Потенциал прикосновения — это напряжение прикосновения между живым объектом и соприкасающимися ногами человека. В некоторых случаях контактный потенциал может быть практически равен полному напряжению на заземленном объекте. Если объект заземлен в месте, отличном от точки контакта человека с ним. Кран, например, заземляется на нейтраль системы. если по каким-либо причинам кран соприкоснется с линией под напряжением, кран и человек, сидящий внутри, будут подвержены «потенциалу прикосновения или напряжению прикосновения».



Следующие шаги могут снизить напряжение прикосновения:

1) Изоляционный материал (сшитый полиэтилен толщиной не менее 3 мм с выдерживаемым импульсным напряжением 100 кВ (1,2/50 с) используется для покрытия пуха

2) В радиусе 3 м вокруг токоотводов контактное сопротивление слоя пола не менее 100 кОм.

3) Примечание. Слой изоляционного материала толщиной 5 см, например, асфальта (или слой гравия толщиной 15 см), снижает опасность до допустимого уровня (IEC 62305-3).

4) Потенциальное управление используется для сжатия ячеистой сети системы заземления.



Важность потенциального контроля:

Если большая группа людей регулярно собирается в опасной близости от сооружения, которое необходимо защитить, им следует предложить контроль для обеспечения безопасности.

Если градиент сопротивления на поверхности земли в защищаемом помещении не превышает 1/м, то достаточно управления потенциалом. Для этого к существующему фундаменту заземлителя необходимо добавить кольцевой заземлитель на расстоянии 1 м и глубиной 0,5 м. Это «первое кольцо» управления потенциалом, если в конструкции уже имеется система заземления в виде кольцевого заземляющего электрода.



Если конструкция имеет потенциальное управление, токоотводы должны быть подключены ко всем кольцам управления.



Требования к потенциалу прикосновения и прикосновения



Потенциальные опасности, связанные с потенциалом прикосновения и прикосновения:

Безопасное напряжение прикосновения и шага стало основным критерием для безопасного проектирования заземления/заземления. Из-за недавних изменений в BS EN 50522 и IEEE Std.81. Раньше заземляющий мат сопротивлением 1 Ом обеспечивал безопасность, но теперь это не так.

Как IEEE, так и IEC приняли лучшие и полезные методы для данной ситуации. Согласно стандартам, естественная опасность, создаваемая повышением потенциала земли, может противостоять человеческому сердцу или животному, вызванному разницей потенциалов при прикосновении к любому подключенному оборудованию или нахождении рядом в соответствии с потенциалом прикосновения или шага.



Как снизить риск, связанный с шаговым потенциалом и сенсорным потенциалом?

После определения опасностей с помощью исследования потенциала Земли, специализированный консультант по электрическому заземлению имеет доступ к нескольким жизненно важным фундаментальным мерам для снижения возможности ступени и риска прикосновения (смягчение).

Однако знать, как их применять, комбинировать и размещать в надежном решении для электрического заземления, сложно. Поверхностные напряжения контролируются и поддерживаются таким образом, чтобы допустимые пороги для сердца не превышались и находились в пределах практических финансовых ограничений бюджета.





Верхние поверхностные слои удельного сопротивления должны быть дополнительной стратегией смягчения последствий. Например, цель заземления должна состоять в том, чтобы обеспечить по возможности безопасную конструкцию основания без использования химикатов для кондиционирования почвы или смягчения поверхностного слоя.



Выдерживаемое напряжение прикосновения на токоотводе системы молниезащиты:

Зона риска прикосновения и шагового напряжения находится в пределах 3 м от здания и имеет высоту 3 м. Длина этой области эквивалентна человеку, поднимающему руку на максимально возможную высоту плюс разделяющее расстояние.

Меры против недопустимо высокого напряжения прикосновения могут потребоваться в случае незащищенных конструкций (строений, подверженных ударам молнии, доступных для населения (например, укрытий).



При молниезащите напряжение прикосновения снижается путем выполнения следующих шагов:

с) импульсное выдерживаемое напряжение). Положение токоотводов изменено.

2) Удельное сопротивление поверхностного слоя земли должно быть не менее 100 кОм в пределах 3 м от токоотвода (IEC 62305-3 (EN 62305-3)).

3) Примечания или уведомления об ограничениях могут свести к минимуму вероятность скопления людей. Также существует вероятность столкнуться с блокпостами.



Критерии личной безопасности человека от шага и прикосновения Потенциал:

Не думайте, что упавший на землю или не искрящий проводник безопасен.

Существует распространенное заблуждение, что любой провод с покрытием, водонепроницаемостью или изоляцией является телефонным, телевизионным или оптоволоконным кабелем.

Несмотря на то, что низко висящие провода не соприкасаются с землей, они все же содержат потенциал напряжения, чтобы избежать их прикосновения. Все работает до тех пор, пока не будет проверено и обесточено.

Не приближайтесь к оборванной или падающей линии электропередач. Предположим, что он активен все время. Это может быть фатально, если вы прикоснетесь к нему.

Из точки контакта электричество может течь наружу по кругу через землю. Выезд из центра может привести к несоответствию напряжения. Никогда не стоит ездить по линиям электропередач. Предположим, что они активны. Даже если это не так, сроки могут затянуться в вашей технике или транспортном средстве.

Если вы соприкоснетесь с линией электропередач во время вождения, сохраняйте спокойствие и не выходите из автомобиля, если он не горит. Если это вообще возможно, обратитесь за помощью.

Если вам необходимо покинуть какое-либо оборудование из-за пожара или других соображений безопасности, постарайтесь прыгнуть полностью, избегая одновременного касания оборудования и земли.

Чтобы уменьшить электрический ток и избежать поражения электрическим током, приземляйтесь обеими ногами вместе и шаркайте маленькими шажками. Всегда сохраняйте равновесие.



Определение ступенчатого напряжения | Law Insider

• означает классификацию электрического компонента или цепи, если их рабочее напряжение составляет > 60 В и ≤ 1500 В постоянного тока или > 30 В и ≤ 1000 В переменного тока среднеквадратичное значение (среднеквадратичное значение).

• означает набор уровней номинального напряжения, которые используются для распределения электроэнергии и верхним пределом которых обычно считается напряжение переменного тока. напряжением 1000В (или постоянным напряжением 1500В). [SANS 1019]

• означает электрическую цепь, включая соединительную систему для зарядки ПЭАС, работающую от высокого напряжения.

• означает среднеквадратичное значение электрического потенциала между двумя проводниками.

• означает совокупность уровней номинального напряжения, лежащих выше низкого напряжения и ниже высокого напряжения в диапазоне 1 кВ < Un  44 кВ. [SABS 1019]

• означает наибольшее значение среднеквадратичного значения напряжения электрической цепи (среднеквадратичное значение), указанное изготовителем, которое может возникнуть между любыми токопроводящими частями в условиях разомкнутой цепи или в нормальных условиях эксплуатации. Если электрическая цепь разделена гальванической развязкой, рабочее напряжение определяется для каждой разделенной цепи соответственно.

• означает наибольший размер, измеренный под прямым углом к ​​линии от стебля до конца цветка вишни.

• означает расчетное напряжение изготовителя, при котором система передачи предназначена для работы, или такое более низкое напряжение, при котором заряжается линия, в настоящее время по согласованию с пользователями системы передачи;

• означает, применительно к агрегату, 33 % от максимальной расчетной подводимой теплоты агрегата.

• означает минимальную температуру, при которой жидкость выделяет достаточно паров для образования воспламеняющейся смеси с воздухом вблизи поверхности жидкости или внутри испытательного сосуда.

• означает устройство, которое преобразует электрическую энергию из потенциала, подаваемого рентгеновским контролем, в рабочий потенциал трубки. Устройство может также включать средства для преобразования переменного тока в постоянный, накальные трансформаторы для рентгеновской трубки (трубок), высоковольтные переключатели, электрические защитные устройства и другие соответствующие элементы.

• означает резервуар с гидравлической жидкостью для механической системы с замкнутым контуром, использующей сжатый воздух или гидравлическую жидкость для приведения в действие лифтов, лифтов и других подобных устройств.

• означает любое повышение давления в системе трубопроводов ниже по течению (вызванное насосом, приподнятым резервуаром или трубопроводом, паром и/или давлением воздуха) выше давления подачи воды в точке, которое может вызвать или может вызвать реверсирование нормального направления потока.

• означает Запланированный ресурс внешней генерирующей мощности, который до 7 августа 2015 г. имеет действующее соглашение, эквивалентное Соглашению об услуге присоединения, представил в Управление по присоединению соответствующий сертификат, подтверждающий достижение финансового закрытия, и обеспечила не менее 50 процентов МВт услуг надежной передачи, необходимых для квалификации такого ресурса в соответствии с требованиями к доставляемости Соглашения об обеспечении надежности.

• означает немедленное снижение выработки или мощности или вывод из эксплуатации, полностью или частично, генерирующей установки по причине аварийной ситуации или угрозы аварийной ситуации, непредвиденного отказа или по другой причине, не зависящей от владельца или оператора. объекта, как указано в соответствующих разделах руководств по PJM. Сокращение мощности или вывод из эксплуатации генерирующей установки в ответ на изменение рыночных условий не является вынужденным остановом генератора.

• означает респиратор, в котором давление воздуха внутри лицевой части отрицательно во время вдоха по отношению к давлению окружающего воздуха снаружи респиратора.

• означает Запланированный ресурс генерирующей мощности, который до 7 августа 2015 г. имел действующее Соглашение об услугах присоединения и представил в Управление по присоединению соответствующий сертификат, подтверждающий достижение финансового закрытия.

• означает вес осадка сточных вод в сухих тоннах США, включая примеси, такие как известковые материалы или наполнители. Частота мониторинга параметров осадка сточных вод основана на зарегистрированном весе осадка, образовавшегося за календарный год (используйте данные за самый последний календарный год, когда разрешение NPDES подлежит продлению).

• означает общий вес всех материалов, вводимых в любую операцию с источником. Загруженное твердое топливо будет учитываться как часть технологического веса, а жидкое и газообразное топливо и воздух для горения – нет.

• означает наивысший уровень выхода генерирующего ресурса при нормальных условиях эксплуатации.

• означает, что отбор проб должен производиться в сентябре, если иное не указано в таблице ограничений и требований к мониторингу сточных вод.

• означает, что отбор проб должен быть сделан в сентябре месяце, если иное не указано в таблице ограничений и требований к мониторингу сточных вод.

• или «BGS» означает производство электроэнергии

• Взнос — Амортизируйте результат шага 3, умножив его на применимый коэффициент из Таблицы II. Для Планового года, в котором Участник достигает нормального пенсионного возраста, и для любого последующего Планового года применимый коэффициент равен 1,0.

• означает узел, состоящий из двух отдельных, независимо действующих обратных клапанов, включая плотно закрывающиеся запорные клапаны, расположенные на каждом конце узла, и подходящие соединения для проверки водонепроницаемости каждого обратного клапана.
