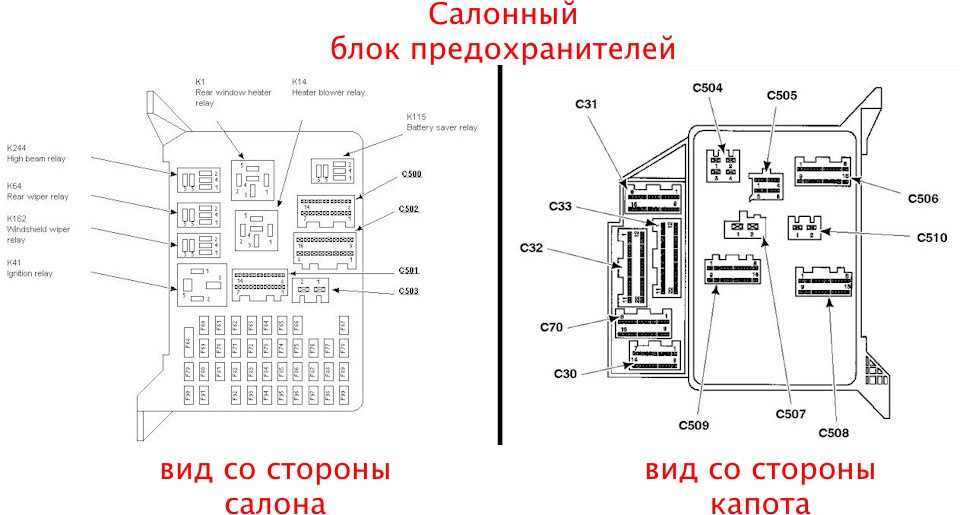

Блоков предохранителей, как правило, бывает два. Один из них находится в моторном отсеке, а второй в салоне – чаще всего слева от рулевой колонки за откручивающейся панелью. Салонный блок предохранителей может находиться и под сидением и в районе багажного отделения. Для того чтобы легче было определить принадлежность предохранителя к тому или иному устройству на обратной стороне панели нарисована схема, на которой значки или названия различных приборов соответствуют расположению предохранителей.
Кроме включенных в электрическую цепь, в блоке находятся и запасные предохранители.
Наиболее широко используемые предохранители – плавкие штекерные (ножевые). Такой предохранитель представляет собой проволоку из сплава олова со свинцом или медью. Сечение проволоки определяет максимальное значение тока, на которое рассчитан предохранитель. Предохранитель подключается к электрической цепи того или иного прибора. Ток, который питает этот прибор, проходит через проволоку. При резком возрастании силы тока при коротком замыкании, проволока моментально перегревается и плавится. Как следствие этого, происходит обрыв электрической цепи, и соответствующий прибор обесточивается.
Помимо одноразовых плавких, в автомобильных блоках предохранителей также встречаются термобиметалические предохранители многократного действия.
Их устройство и принцип действия заложены в их названии. Итак, конструкция такого предохранителя – две пластины с серебряными контактами на концах. Одна из пластин состоит из сплава двух металлов с разными свойствами. Упругость этой пластины позволяет контактам находиться в сомкнутом состоянии. В этот момент через контакты проходит ток. При коротком замыкании биметалическая пластина перегревается и разгибается. Соответственно, контакты размыкаются. После того как пластина остывает, она возвращается в исходное положение, и ток снова начинает проходить по цепи. Такой предохранитель устанавливают в цепи света фар. Поэтому при его срабатывании будет частое включение и выключение света (мигание), а в кабине автомобиля слышны характерные щелчки. В этом случае необходимо остановить автомобиль, выявить и устранить неисправность.Кроме того, существуют предохранители, термобиметалическая пластина в которых, после остывания не возвращается в исходное положение. Конструкция предохранителей дополнена пружиной и кнопкой.
Пружина удерживает пластину, не давая ей самостоятельно согнуться. Так что для того чтобы замкнуть контакты после удаления неисправности прибора, надо нажать на кнопку, тем самым отпустив пружину.
Замена перегоревших предохранителей – дело нехитрое, и любой автолюбитель вполне может справиться с ним самостоятельно. Предохранитель вынимается при помощи специального пинцета, который чаще всего закрепляется прямо в блоке предохранителей. Сгоревший автомобильный предохранитель меняется на новый с учетом номинала токопроводимости.
Расположение и назначение предохранителей и реле Лада Веста (Lada Vesta)
Содержание:
Общая информация
Снятие крышки и замена предохранителей
Предохранители и реле в салоне
Предохранители и реле в моторном отсеке
Дополнительные предохранители для версии CNG
Видео: как снять крышку предохранителей в салоне
Примечание:
Каталожные номера предохранителей и реле см.
тут
Цепи питания электрооборудования автомобиля защищены плавкими вставками и предохранителями. Лампы фар, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и в моторном отсеке. Большинство предохранителей установлено в монтажном блоке, который находится в салоне (в левой части панели приборов под пластмассовой крышкой).
Кроме того, предохранители и реле расположены в монтажном блоке, установленном в моторном отсеке с левой стороны по направлению движения.
При замене плавких предохранителей и реле необходимо использовать новые предохранители и реле, имеющие маркировку по току в соответствии с таблицами 1-4 (см. далее). Во избежание оплавления изоляции проводов и корпуса монтажного блока при эксплуатации автомобиля следует использовать только типы плавких предохранителей и реле, одобренные к применению АО «АВТОВАЗ».
Крышка блока предохранителей
Для улучшения крепёжных свойств крышки блока предохранителей в салоне применен фиксатор держателя обивки (рис.
2).
Рис. 2. Крышка блока предохранителей
Расположение держателей крышки
Перед демонтажем крышки блока предохранителей необходимо сначала снять фиксатор держателя обивки.
После установки крышки блока предохранителя на штатные места крепления, необходимо дополнительно зафиксировать её фиксатором держателя обивки, установив его в отверстие в крышке блока предохранителя.
Для замены предохранителей с F40 до F40 используйте штатный пинцет, для предохранителей с F41 по F46 лучше пользоваться универсальным пинцетом. Заменять силовые реле можно пальцами, при необходимости слегка покачивая его из стороны в сторону.
Примечание:
Запасные предохранители закреплены в гнездах монтажного блока, расположенного в салоне.
Блок реле и предохранителей в салоне (монтажный блок)
Для доступа к монтажному блоку, расположенному в панели приборов, проделайте следующие действия:
— поверните три пластиковые ручки, удерживающие снизу крышку блока;
— потяните за низ крышки, рассоедините верхние держатели ее к панели приборов и снимите крышку блока.
Неисправный предохранитель определяется по вышедшим из строя электрическим цепям, защищаемым этим предохранителем. Сила тока, на которую рассчитан предохранитель, определяется по вышедшим из строя электрическим цепям в соответствии с таблицами 1-4 (см. далее). Сила тока, на которую рассчитан предохранитель, указан на его левой части, а номер предохранителя указан на корпусе монтажного блока.
Рис. За. Расположение предохранителей и реле в монтажном блоке салона (вариант 1 с EMM)
Рис. 3б. Расположение предохранителей и реле в монтажном блоке салона (вриант 2)
Таблица 1 — Предохранители
|
Предохранитель |
Номинал |
Цепь |
Назначение |
Тип |
|
F1 |
5А |
К15 |
Питание 1 терминального устройства (ТУ) системы «Экстренного реагирования при авариях на базе Глобальной навигационной спутниковой системы» (ЭРА-ГЛОНАСС) |
mini |
|
F2 |
5А |
К15 |
Питание 1 комбинации приборов (КП) |
mini |
|
F3 |
10А |
К15 |
Цепь клеммы К15 для моторного отсека |
mini |
|
F4 |
10А |
Цепь правой фары ближнего света (ФБС) (в вариантном исполнении) |
mini | |
|
25А |
К30 |
Питание дополнительного блока кузовной электроники (ЕММ) цепи: правый ДС, левый БС, передние ГО, правый ДХО (в вариантном исполнении) | ||
|
F5 |
10А |
Цепь левой фары ближнего света (ФБС) (в вариантном исполнении) |
mini | |
|
30А |
К30 |
Питание дополнительного блока кузовной электроники (ЕММ) цепи: передний стеклоочиститель (в вариантном исполнении) | ||
|
F6 |
5А |
К15 |
Сигнал К15 для электроусилителя рулевого управления (ЭУРУ) |
mini |
|
F7 |
15А |
К15 |
Питание контроллера системы надувных подушек безопасности (СНПБ) |
mini |
|
F8 |
5А |
К15 |
Питание системы помощи при парковке (парктроник) |
mini |
|
F9 |
5А |
Цепь указателя поворота (УП) правого бок. |
mini | |
|
F10 |
ЗА |
Цепь заднего противотуманного освещения (ЗПТО) |
mini | |
|
F11 |
ЗА |
Цепь указателя поворота (УП) левого бок. зеркала |
mini | |
|
F12 |
10А |
Цепь дневных ходовых огней (ДХО) |
mini | |
|
F13 |
10А |
Цепь правой фары дальнего света (ФДС) |
mini | |
|
F14 |
10А |
Цепь левой фары дальнего света (ФДС) |
mini | |
|
F15 |
5А |
Цепь обогрева наружных зеркал |
mini | |
|
F16 |
5А |
АСС |
Шина питания аксессуаров (положение АСС замка зажигания) Радио/мультимедиа, ТУ ЭРА-ГЛОНАСС |
mini |
|
F17 |
5А |
Цепь задних габаритных огней (ЗдГО) (в вариантном исполнении) |
mini | |
|
|
К30 |
Питание дополнительного блока кузовной электроники (ЕММ) цепи: противотуманные фары (ПТФ), задние противотуманные огни (ЗПТО), освещения номерного знака (ОНЗ) (в вариантном исполнении) | ||
|
F18 |
7,5А |
Цепь передних габаритных огней (ПрГО) (в вариантном исполнении) |
mini | |
|
25А |
30А |
Питание дополнительного блока кузовной электроники (ЕММ) цепи: левый ДС, правый БС, задние ГО, левый ДХО (в вариантном исполнении) | ||
|
F19 |
7,5А |
Цепь левого фонаря стоп-сигнала |
mini | |
|
F20 |
7,5А |
Цепь правого фонаря стоп-сигнала |
mini | |
|
F21 |
15А |
К30 |
Питание блока кузовной электроники (ВСМ), цепь указателей поворота |
mini |
|
F22 |
5А |
К30 |
Питание 2 терминального устройства ЭРА-ГЛОНАСС |
mini |
|
F23 |
5А |
К30 |
Питание 2 комбинации приборов (КП) |
mini |
|
F24 |
5А |
ВТР |
Свободен |
mini |
|
F25 |
5А |
ВТР |
Шина включения текущего реагирования (ВТР) для блока дополнительных функций кузовной электроники (БДФКЭ) и привода боковых зеркал |
mini |
|
F26 |
5А |
ВТР |
Шина ВТР для освещения салона и багажника |
mini |
|
F27 |
5А |
ВТР |
Шина ВТР для цепи выключателя тормоза |
mini |
|
F28 |
15А |
К30 |
Питание радиоаппарата и диагностического разъёма |
mini |
|
F29 |
10А |
К30 |
Питание светотехники прицепа |
mini |
|
F30 |
15А |
К30 |
Питание топливного насоса |
mini |
|
F31 |
5А |
ВТР |
Шина ВТР для управления реле стеклоподъёмников и отопителя салона |
mini |
|
F32 |
5А |
ВТР |
Шина ВТР для переключателя корректора фар и датчика дождя и освещенности (ДДиО) |
mini |
|
F33 |
5А |
ВТР |
Шина ВТР для датчика угла поворота рулевого колеса |
mini |
|
F34 |
5А |
ВТР |
Шина ВТР для контроллера ABS/ESP |
mini |
|
F35 |
5А/25А |
К30 |
Питание 1 левого подрулевого переключателя для комплектаций люкс /не люкс (ФДС, ГО) |
mini |
|
F36 |
10А |
К30 |
Питание фонаря стоп-сигнала |
mini |
|
F37 |
10А |
К30 |
Питание блока кузовной электроники (ВСМ) |
mini |
|
F38 |
5А/25А |
К30/ К15 |
Питание 2 левого подрулевого переключателя для люкс, норма, стандарт (ФБС, ДХО) |
mini |
|
F39 |
20А |
К15 |
Питание правого подрулевого переключателя (стеклоочистка, омыв) |
mini |
|
F40 |
30А/ 15А |
К15 |
Питание блока дополнительных функций кузовной электроники (БДФКЭ)/обогрев передних сидений (для стандарт, норма) |
mini |
|
F41 |
20А |
К30 |
Питание аксессуаров (положение АСС замка зажигания) |
JCase |
|
F42 |
20А |
К30 |
Блок кузовной электроники (ВСМ, питание шины ВТР) |
JCase |
|
F43 |
20А |
К30 |
Блок кузовной электроники (ВСМ, питание замков дверей) |
JCase |
|
F44 |
30А |
К30 |
Питание стеклоподъёмников |
JCase |
|
F45 |
30А |
К30 |
Питание вентилятора отопителя салона |
JCase |
|
F46 |
30А |
К15 |
Питание переднего стеклоочистителя (стандарт, норма) |
JCase |
|
F47 |
25А |
К30 |
Питание дополнительного блока кузовной электроники (ЕММ) цепи: правый ДС, левый БС, передние ГО, правый ДХО (в вариантном исполнении) |
ATO |
|
F48 |
30А |
К30 |
Питание дополнительного блока кузовной электроники (ЕММ) цепи: передний стеклоочиститель (в вариантном исполнении) |
ATO |
|
F49 |
25А |
К30 |
Питание дополнительного блока кузовной электроники (ЕММ) цепи: противотуманные фары (ПТФ), задние противотуманные огни (ЗПТО), освещения номерного знака (ОНЗ) (в вариантном исполнении) |
ATO |
|
F50 |
25А |
К30 |
Питание дополнительного блока кузовной электроники (ЕММ) цепи: левый ДС, правый БС, задние ГО, левый ДХО (в вариантном исполнении) |
ATO |
|
F51 |
15А |
К15 |
Питание реле ПТФ (SW, норма) |
mini |
|
F52 |
5А |
АСС |
Питание зарядного устройства USB |
mini |
|
F53 |
5А |
АСС |
Питание кнопок круиз-контроля на руле |
mini |
|
F54 |
Свободен |
mini | ||
|
F55 |
15А |
К15 |
Питание розетки 12В в багажнике |
mini |
|
F56 |
7,5А |
К15 |
Питание контроллера CVT, датчиков CVT, ламп заднего хода |
mini |
зеркалаПредупреждение
Наличие предохранителей зависит от степени электрооснащенности автомобиля.
Таблица 2 — Реле
|
Реле |
Номинал |
Назначение |
|
К1 |
70А |
Разгрузочное реле шины К15. Коммутация питания светотехники и обогрева сидений |
|
К2 |
30А |
Свободен |
|
КЗ |
30А |
Коммутация питания обогревателя заднего стекла |
|
К4 |
40А |
Коммутация питания передних стеклоподъёмников |
|
К5 |
40А |
Коммутация питания вентилятора отопителя салона |
|
К6 |
30А |
Коммутация питания задних стеклоподъёмников |
|
К7 |
20А |
Коммутация питания модуля бензонасоса |
|
К8 |
20А |
Коммутация питания аксессуаров (АСС) |
|
К9 |
20А |
Коммутация питания противотуманных фар (ПТФ) |
Предупреждение
Наличие реле зависит от степени электрооснащенности автомобиля.
Блок предохранителей и реле в моторном отсеке
Рис. 1. Расположение предохранителей и реле в монтажном блоке моторного отсека
Таблица 3 — предохранители (для комплектаций стандарт/норма/люкс)
|
Предохранитель |
Опция |
Номинал |
Цепь |
Назначение |
Тип |
|
F60 |
70А |
К30 |
Электроусилитель рулевого управления |
maxi | |
|
F61 |
30А |
К30 |
Обогрев заднего стекла |
at о | |
|
F62 |
40А |
К30 |
Блок ABS/ESP (антиблокировки тормозов и курсовой устойчивости) |
maxi | |
|
F63 |
Кондиционер |
15А |
К30 |
Питание муфты компрессора кондиционера |
mini |
|
F65 |
25А |
К30 |
Питание блок ABS/ESP (антиблокировки тормозов и курсовой устойчивости) |
at о | |
|
F66 |
5А |
К15 |
Свободен |
mini | |
|
F68 |
70А |
К30 |
Свободен |
maxi | |
|
F69 |
15А |
Питание управляющих обмоток реле муфты кондиционера и реле блока управления вентиляторами радиатора |
ato | ||
|
F70 |
60А |
К30 |
К30 для салона |
maxi | |
|
F71 |
70А |
Защита генератора |
maxi | ||
|
F72 |
70А |
Защита генератора |
maxi | ||
|
F73 |
10А |
К30 |
Питание звукового сигнала |
mini | |
|
F74 |
5А |
К15 |
Питание цепи выключателя света заднего хода |
mini | |
|
F75 |
Обогрев ветрового стекла |
60А |
К30 |
Питание обогревателя ветрового стекла |
maxi |
|
F78 |
7,5А |
Питание нагревателей датчиков кислорода (ДК1, ДК2), клапана продувки адсорбера (КПА), клапана заслонки впускного модуля (ЗВМ) и клапана газораспределительного механизма (ГРМ) |
mini | ||
|
F79 |
40А |
К30 |
Блок реле/реле вентилятора охлаждения |
maxi | |
|
F80 |
Обогрев ветрового стекла |
5А |
К15 |
Питание управляющих обмоток реле обогрева ветрового стекла |
mini |
|
F81 |
CVT |
20А |
К30 |
Питание контроллера CVT |
mini |
Предупреждение
Наличие предохранителей зависит от степени электрооснащенности автомобиля.
Таблица 4 — реле
|
Реле |
Опция |
Номинал |
Назначение |
|
К21 |
Обогрев ветрового стекла |
30А |
Реле обогрева ветрового стекла 1 |
|
К22 |
Обогрев ветрового стекла |
30А |
Реле обогрева ветрового стекла 2 |
|
К23 |
30А |
Реле включения стартера | |
|
К24 |
20А |
Реле предупредительного звукового сигнала | |
|
К25 |
20А |
Реле охранного звукового сигнала | |
|
К27 |
20А |
Главное реле системы управления двигателем (СУД) | |
|
К28 |
Кондиционер |
20А |
Реле муфты компрессора кондиционера |
|
К29 |
Без кондиционера |
40А |
Реле вентилятора радиатора |
Предупреждение
Наличие реле зависит от степени электрооснащенности автомобиля.
Дополнительные предохранители для версии CNG (ГБО)
Расположение дополнительных предохранителей газовой системы в блоке предохранителей моторного отсека
Назначение предохранителей для защиты цепей CNG
| Предохраниnель | Опция | Номинал | Цепь | Назначение | Тип предохранителя |
| F67 | CNG | 5А | К30М | Контроллер системы управления двигателем на CNG | АТО |
| F77 | CNG | 15А | К30М | Контроллер системы управления двиг аателем на CNG | АТО |
youtube.com/embed/lUfBCY_IuVQ» title=»YouTube video player» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> Учебник: Использование назначений | Предохранитель STEM Educate
Представлено службой поддержки STEM Fuse Четверг, 13.08.2020 — 11:59
В этом руководстве мы рассмотрим, как использовать Задания . Задания можно назначать учащимся и использовать для сбора студенческих документов, цифровых работ и многого другого. Этот контент предоставляется на курсах STEM Fuse и может использоваться в школах с инструментами Microsoft Office или Google.
Чтобы получить доступ к заданиям курса, убедитесь, что вы создали класс. Чтобы узнать, как это сделать, ознакомьтесь с Учебным пособием : Создание класса . Теперь давайте углубимся во все функции, связанные с функцией «Назначения».
Назначить задание
- Откройте класс на панели инструментов > Мои курсы или в пункте меню Классы . Чтобы открыть класс, просто нажмите на название класса или щелкните значок иллюстрации.
- В параметрах класса нажмите Управление курсом .
- Теперь найдите Назначение (Тип столбца) и нажмите кнопку Настройки .
- Теперь в настройках назначения вы можете добавить следующую информацию:
- Разрешить типы файлов . Используйте это текстовое поле, чтобы предоставить учащимся любые дополнительные инструкции по типам файлов или формату, в котором вы хотите отправить задание. Например, укажите ссылку на Документы Google или документ Microsoft Word для данного Назначение.
- Крайний срок представления — Используйте селекторы даты и времени, чтобы выбрать дату и время, которые вы хотите установить для крайнего срока назначения.
- Продлен крайний срок . Если вы хотите продлить срок выполнения задания, вы можете выбрать этот параметр.
- Награда за завершение — Определите количество баллов, которое вы хотели бы получить за данное задание.
- Разрешить типы файлов . Используйте это текстовое поле, чтобы предоставить учащимся любые дополнительные инструкции по типам файлов или формату, в котором вы хотите отправить задание. Например, укажите ссылку на Документы Google или документ Microsoft Word для данного Назначение.
- Нажмите кнопку Сохранить , чтобы добавить задание и срок его выполнения в класс.
Просмотр отправленных заданий
- Чтобы просмотреть активные задания, щелкните пункт меню Задания . Здесь вы увидите все активные задания (т. е. те, для которых вы установили сроки/баллы) в одном месте, и вы можете отфильтровать их по классу.
- Найдите задание, которое хотите проверить, и нажмите кнопку View Submissions .
- Теперь вы можете просматривать вкладки «Отправленные» и «Ожидающие».
- Представления — Это материалы, полученные от студентов.
- В ожидании — Это невыполненные задания от учащихся в классе.
Оценить отправленные задания
- Чтобы просмотреть активные задания, щелкните пункт меню Задания . Здесь вы увидите все активные задания (т. е. те, для которых вы установили сроки/баллы) в одном месте, и вы можете отфильтровать их по классу.
- Найдите задание, которое хотите проверить, и нажмите кнопку 9.0007 Кнопка «Просмотреть материалы» .
- Для отправленных заданий укажите баллы и любые дополнительные замечания и нажмите Сохранить .
Отправка напоминаний о заданиях
- Чтобы просмотреть активные задания, щелкните пункт меню Задания . Здесь вы увидите все активные задания (т. е. те, для которых вы установили сроки/баллы) в одном месте, и вы можете отфильтровать их по классу.
- Найдите задание, которое хотите проверить, и нажмите кнопку 9.0007 Кнопка «Просмотреть материалы» .
- Чтобы узнать об ожидающих заданиях, обратитесь к учащимся, отметив ожидающих выполнения заданий, добавьте сообщение Текстовое напоминание и нажмите Отправить напоминание .
Задания можно оценивать, а напоминания можно отправлять до, во время или после крайнего срока выполнения задания.
Категория библиотеки
Обучение
Теги библиотеки
Учебники
Назначение предохранителей и реле на схемах для всех авто
OtherComments: 0Многие автомобили имеют описания на крышках блоков предохранителей и реле, часто на английском языке. Для тех, у кого с этим сложности, мы подготовили подробную расшифровку обозначений. В первой таблице самые распространенные, а затем более подробный список.
Например,
Назначение
GIRET FIRET 907 9039.4189151.
А
ECV
I/UP
