Назначение промежуточного реле. Промежуточное реле: назначение, принцип действия и применение в электротехнике

Что такое промежуточное реле. Как устроено и работает промежуточное реле. Для чего применяются промежуточные реле в электрических схемах. Основные характеристики и виды промежуточных реле.

Что такое промежуточное реле и его назначение

Промежуточное реле — это электромагнитное коммутационное устройство, предназначенное для управления различными электрическими цепями. Основное назначение промежуточного реле:

• Размножение и усиление управляющих сигналов
• Гальваническая развязка цепей управления и силовых цепей
• Логическое преобразование сигналов
• Увеличение коммутационной способности основных реле

Промежуточные реле применяются как вспомогательные устройства в схемах релейной защиты и автоматики, в системах управления технологическими процессами, в схемах управления электроприводами и других электротехнических системах.

Устройство и принцип действия промежуточного реле

Конструктивно промежуточное реле состоит из следующих основных элементов:

• Электромагнитная катушка
• Магнитопровод (сердечник и якорь)
• Контактная система (подвижные и неподвижные контакты)
• Возвратная пружина
• Корпус

Принцип действия промежуточного реле основан на электромагнитном эффекте. При подаче напряжения на катушку возникает магнитное поле, которое притягивает якорь к сердечнику. Якорь механически связан с подвижными контактами. При притяжении якоря происходит переключение контактов — замыкание одних и размыкание других.

Основные характеристики промежуточных реле

При выборе промежуточного реле учитывают следующие основные характеристики:

• Номинальное напряжение и род тока катушки управления
• Количество и вид контактов (замыкающие, размыкающие, переключающие)
• Номинальный ток контактов
• Быстродействие (время срабатывания и отпускания)
• Потребляемая мощность
• Механическая и электрическая износостойкость
• Габаритные размеры

Какие основные характеристики промежуточного реле наиболее важны при его выборе? Наиболее важными являются номинальное напряжение катушки, количество и коммутационная способность контактов, а также быстродействие.

Виды промежуточных реле

Промежуточные реле классифицируют по различным признакам:

По роду тока катушки управления:

• Реле постоянного тока
• Реле переменного тока
• Универсальные реле (работают на постоянном и переменном токе)

По конструкции магнитной системы:

• Реле с поворотным якорем
• Реле с втяжным якорем
• Реле с поляризованным якорем

По числу обмоток управления:

• Одно обмоточные
• Двух обмоточные
• Многообмоточные

По способу монтажа:

• Реле для печатного монтажа
• Реле для объемного монтажа
• Реле для монтажа на DIN-рейку

Какие виды промежуточных реле наиболее распространены? Наиболее широко применяются электромагнитные реле постоянного и переменного тока с поворотным якорем, имеющие от 2 до 8 переключающих контактов.

Применение промежуточных реле

Основные области применения промежуточных реле:

• Схемы релейной защиты и автоматики в энергетике
• Системы управления электроприводами
• Автоматизация технологических процессов
• Системы сигнализации и блокировки
• Бытовая и промышленная электротехника

Приведем несколько примеров применения промежуточных реле:

1. В схемах управления электродвигателями для размножения контактов магнитного пускателя
2. В релейной защите для размножения контактов измерительных реле
3. В системах автоматики для реализации логических функций
4. В слаботочных цепях для коммутации силовых цепей

Для чего чаще всего используют промежуточные реле в электрических схемах? Наиболее часто промежуточные реле применяют для размножения и усиления управляющих сигналов, а также для гальванической развязки цепей.

Выбор промежуточного реле

При выборе промежуточного реле необходимо учитывать следующие факторы:

• Напряжение и род тока цепи управления
• Требуемое количество и вид контактов
• Коммутируемый ток и напряжение
• Быстродействие
• Условия эксплуатации (температура, влажность, вибрации)
• Габаритные размеры и способ монтажа

Какие параметры наиболее важны при выборе промежуточного реле? Ключевыми параметрами являются напряжение катушки, количество и коммутационная способность контактов, а также условия эксплуатации.

Заключение

Промежуточные реле являются важными вспомогательными устройствами в различных электротехнических системах. Они позволяют решать задачи размножения контактов, гальванической развязки цепей, усиления сигналов управления. При правильном выборе и применении промежуточные реле повышают надежность и функциональность электрических схем.

Промежуточное реле: назначение, классификация, характеристики

Содержание

• 1 Зачем человеку промежуточное реле
• 2 Определения, классификация
• 3 Электромагнитные промежуточные реле
• 4 Характеристики электромагнитных реле

Промежуточное реле – автоматический прерыватель цепи, функционирующий в дискретных схемах, выполняя роль вспомогательного устройства. Более точное определение будет дано ниже по тексту, поскольку содержит сложные термины, неподготовленному читателю незнакомые.

Зачем человеку промежуточное реле

Промежуточные реле используют, когда возникает необходимость усиления сигнала, требуется гальваническая развязка цепей. Термостат выдает напряжение единицы вольт, отопление питается стандартной промышленной сетью 230 (400) вольт. Идеальным решением бывает для установленного оборудования усилить сигнал, используя реле. Актуально для больших площадей, мощность стандартного термостата сильно ограничена, производительный стоит денег.

Схожая ситуация при обилии приборов. Десятках, сотнях конвекторов, развешенных вдоль стен. Дорогой термостат физически неспособен управлять уймой техники. Ставится промежуточное реле. Вослед включают иные типы силовых реле, связка управляет обогревателями по единому сигналу термостата на всей площади объекта.

Тривиальный пример, объясняющий назначение промежуточных реле. Используются, где возможны наводки, огрубляя требования к входному сигналу. Импульсное реле с порогом срабатывания 1 мВ легко обманывается возникающими в сети 230 вольт наводками. Актуально для линий значительной протяженности.

Китайский прерыватель цепи

Определения, классификация

Промежуточные реле послужат для разгрузки главных контакторов. Иначе требования к гашению дуги станут строгими, обусловив невыгодность производства. Мощные источники электроэнергии, ТЭС строятся близ месторождений природных ресурсов, имеют блоки мощностью сотни-тысячи МВт. Эксплуатация подобных сооружений немыслима без цепей релейной защиты. В состав последних входит объект рассмотрения обзора.

Под реле в электротехнике понимается устройство, скачкообразно изменяющее проводимость от бесконечности до нуля и обратно под действием определенного фактора. Фактор принято называть воздействующей величиной, как правило, ток, напряжение, мощность (включая реактивную), сдвиг фаз, сопротивление цепи, частота, последовательности гармоник. Параметр образуется сложенный несколькими другими, называемыми входными. Классификацию реле принято вести следующим образом:

• По месту подключения:

1. Первичные – непосредственно составляют защищаемую цепь.
2. Вторичные – подключаются через индуктивную, емкостную связь.

• По способу действия:

1. Прямые – непосредственно размыкают защищаемую цепь.
2. Косвенные – действуют опосредованно.

• По назначению:

1. Измерительные – с регулировкой в некоторых пределах уровня срабатывания.
2. Логические – срабатывают по одному уровню, в дискретных цепях.
3. Комбинированные – несколько измерительных, объединенных логической связью.

• По характеру переключения:

1. Максимальные – работают на подъем параметра до некоторого лимита.
2. Минимальные – работают на падение параметра до некоторого лимита.

Согласно этой классификации даем следующее определение:

Важно. Промежуточные реле – логические реле, предназначенные для дискретных цепей, расширяющие функции других реле, имеющихся на участке электрической сети.

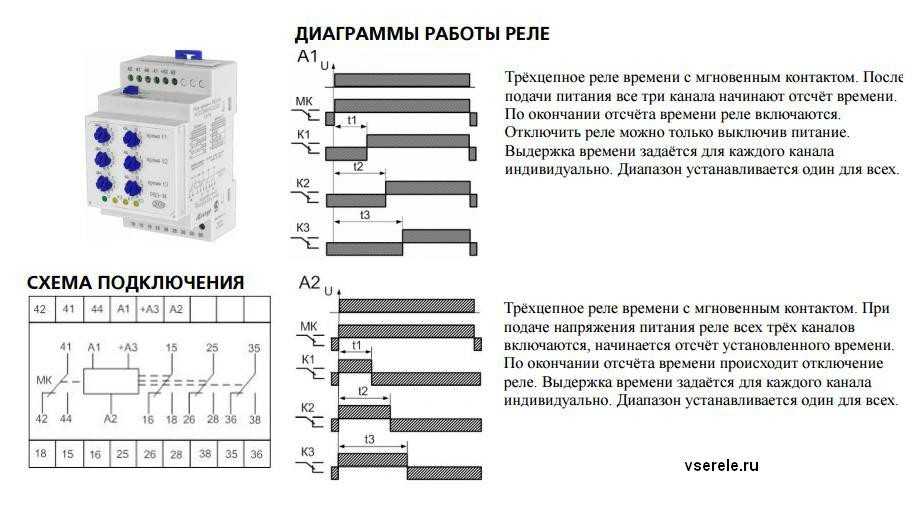

Помимо промежуточных в семейство логических также входят: указательные (сигнализируют о срабатывании прочих реле, присутствующих на участке цепи), реле времени (для отсчета задаваемых обслуживающим персоналом интервалов), замедленные (срабатывают с задержкой). Принято классифицировать реле защиты по принципу действия:

• Электромагнитные работают по закону действия проводника с током на стрелку компаса, открытому Эрстедом в первой половине XIX века. Движется ферромагнитный сердечник.
• Поляризационные отличаются от электромагнитных зависимостью состояния контактов от направления протекания тока.
• Магнитоэлектрические эксплуатируют аналогичный принцип, магнит из специального сплава неподвижен, рамка с обмоткой вращается, приводя в действие контакт.
• Индукционные принципом действия напоминают асинхронные двигатели, в замкнутой обмотке ток наводится обмоткой, питающейся током.
• Полупроводниковые реле являются наиболее распространенными, построены на элементной базе с p-n-переходами, переходами металл-полупроводник.

Промежуточные реле могут быть любого принципа действия. Ранее в основном были электромагнитными. Часто применяются для размножения, усиления сигнала других реле. Например, исполнительных устройств много, соответственно, сверх меры управляющих линий. Очевидно, одно реле с задачей коммутации не справится. Тогда ставится промежуточное, каждый выход управляет одним исполнительным. Число конечных реле значительно возрастает, вместе справляются с задачей.

Аналогичным образом при большом токе через линию можно разбить на несколько веток, каждая заведена на исполнительное реле. Управляет охапкой промежуточное. Служит для одновременного срабатывания, уберегая отдельные контакторы от непомерно большой дуги, непременно возникающей, если на один каскад ляжет тяжесть нагрузки. Неконтролируемый процесс ионизации легко может сжечь переключающую, защитную аппаратуру. Потребуется ремонт. Промежуточное реле, обеспечивая согласованную работу прочих, защищает систему от аварии.

Автоматическое реле

Электромагнитные промежуточные реле

Реле серии РП изготавливаются по модификациям для переменного, постоянного тока. Конструкционные отличия весьма специфичны, понятны не каждому, не представляют великого интереса. Реле переменного тока РП-25 аналогично структурой РП-23. Якорь расположен сбоку, не сверху. Переменный ток создает поле, придающее магниту большее ускорение. Следовательно, нет нужды, чтобы срабатыванию реле помогал собственный вес якоря.

Сообразно конструктивным особенностям отличается процесс настройки изделия. Для каждого типа реле идет по своей схеме, описываемой инструкцией. Сведения отыщем в справочниках. Одно реле способно функционировать при различных напряжениях. Обеспечивается намоткой соответствующего числа витков на рабочую катушку и варьированием диаметра жилы. Напряжение выше – больше берется витков, тем они тоньше. Необходимо для снижения протекающего тока, уменьшения напряженности магнитного поля. Позволит не затрагивать модернизацией якорь.

Для мастеров в справочниках небезынтересными станут сведения о марке провода намотки. Для РП-25 одножильный ПЭВ-2 с двухслойной винифлексовой изоляцией.

В одном электромагнитном реле часть контактов замыкающая, часть размыкающая. Позволительно использовать опосредованно, для управления запуском асинхронных двигателей. Совместная работа большого объема технологического оборудования невозможна без промежуточных реле. Простые действенные средства обеспечат синхронность системы.

Характеристики электромагнитных реле

Главными характеристиками являются род тока (постоянный/переменный), долговечность, условия срабатывания. Для РП-25 переменное напряжение частотой 50 Гц, средним действующим значением 100, 127, 220 В. Реле служит для отключения цепи при падении вольтажа до 85% номинала. Толщина петли гистерезиса составляет 3%. Долговечность характеризуется числом циклов срабатывания и возвращения в первоначальное состояние. У реле РП-25 слабым местом назовем металл контактов. Механизм прослужит на порядок дольше.

Промежуточный прерыватель

Важным параметром является время перехода из одного положения контактов в другое. Руководствуясь критерием, оценим защищенность аппаратуры от воздействия нежелательных факторов. Для РП-25 параметр не превышает 0,06 с. Что касается современных дискретных цепей, электронные ключи способны действовать намного быстрее. Меньшим является время восстановления в прежнее состояние.

Иногда даже специально стоят требования максимального быстродействия. Нецелесообразно использовать реле РП-23, уместнее поставить РП-220. Конструкция для снижения инерции, обусловленной действием индукционных вихревых токов, содержит шихтованный сердечник. Сталь нарезается тонкими пластинами, склеиваемыми изолирующим лаком. Разрезы идут поперек магнитного поля, в результате блокируется образование вихревых токов. Вес якоря максимально снижен для исключения инерции движения, меж полюсами расположена немагнитная пластинка, ускоряющая разъединение контактов в момент переключения. Время срабатывания уменьшено до 0,011 с.

Реле способно функционировать в неких пределах. Температурные границы, внутри которых механическая часть изделия способна выполнять функции. К задействованным факторам отнесем: стойкость сплавов к капризам погоды, предусмотрительность конструкторов, защиту корпуса по IP. В каждом отдельном случае оговаривается: при изменении значащего фактора в тех или иных пределах. Например, изменение частоты сети на 3% приводит к уходу рабочей точки примерно на 10%. Такие нюансы нужно учитывать, избегая уходить за допустимые для защищаемой аппаратуры пределы.

Ценой ускорения является снижение долговечности. Количество переключений до отказа снижается, составляет у РП-220 порядка 1000 (для механизма – 5000). На удержание якоря тратится энергия поля. В характеристиках реле можно прочитать о задействованной мощности. У РП-25 – 8 Вт. Понятно, современные силовые транзисторы затратят на работу меньше усилий. Полупроводниковая техника планомерно вытесняет другие элементные базы.

Для электромагнитных реле важны габариты. Справедливости ради, нужно сказать, для высоких напряжений механические конструкции по-прежнему актуальны. До открытия явления сверхпроводимости при комнатных температурах высоковольтные цепи не смогут обойтись без мощных контакторов. p-n-переход сильно разогревается проходящим током. И не всегда будет возможно подобрать радиатор столь больших габаритов, чтобы обеспечить температурные режимы. Перегрев полупроводников недопустим, приводит к необратимым изменениям.

В военном деле, на самолетах, космических кораблях, железных дорогах, автотранспорте важен фактор механических нагрузок. Многие реле разрабатываются под линейные ускорения, вибрации, удары, прочие разрушающие атрибуты длительной и жесткой эксплуатации. Одновременно оговаривается допустимое положение изделия в пространстве. Понятно, влияет на быстродействие, значение управляющего параметра, при котором произойдет срабатывание.

Каждый контактор характеризуется отключающей способностью. Максимальное значение тока, при котором система способна совершить цикл. Лимит является разрушающим фактором, превосходит на порядок-на два рабочие значения системы. Иногда отключающая способность может выражаться в ваттах, что при заданном напряжении опять приводит к значению тока в амперах.

Промежуточные реле. Виды и устройство. Работа и применение

Промежуточные реле занимают особое место среди множества электротехнических изделий. Они предназначены для обеспечения выполнения дополнительных функций, применяются, когда основные реле не могут справиться с поставленной задачей. Также, число цепей выхода в основном реле значительно меньше, по сравнению с цепями управления.

Главная задача промежуточного реле – подключение потребителей в электрических цепях. Такие устройства могут функционировать как на переменном, так и на постоянном токе. Они приобрели свою популярность в разных типах релейной защиты, в промышленной аппаратуре, аварийных системах и других объектах энергетики.

Промежуточные реле классифицируются по признакам и характеристикам. Рассмотрим основные разновидности таких реле.

Тип переключения:

• Минимальные – действуют на снижение некоторого параметра до определенного порога.
• Максимальные – работают на возрастание некоторого параметра до определенной границы.

По назначению:

• Комбинированные – группа нескольких реле, соединенных общей логической связью.
• Логические – действуют по единому уровню, чаще всего в дискретных электрических цепях.
• Измерительные – имеют регулировку в определенном диапазоне срабатывания.

По методу работы:

• Косвенные – работают не напрямую, а через цепи других устройств.
• Прямые – сразу выполняют отключение или подключение цепи.

По месту присоединения:

• Первичные – подключены непосредственно в рабочую цепь.
• Вторичные – подключены через емкостную, индуктивную или иную связь.

Также существуют реле защиты, которые имеют аналогичное назначение, и делятся:

• Полупроводниковые – наиболее популярные виды реле на основе полупроводниковых элементов.
• Индукционные – действуют по методу асинхронных моторов. В замкнутой обмотке ток возникает от другой обмотки, подключенной к напряжению.
• Магнитоэлектрические – работают по принципу электромагнита. Магнит является неподвижным, а обмотка с рамкой могут вращаться вместе с контактом.
• Поляризационные – аналогичны электромагнитным, отличие только в том, что работа зависит от полярности подключенного тока.
• Электромагнитные – их работа основана на эффекте поведения проводника с током по отношению к стрелке компаса. Подвижным элементом является сердечник из ферромагнитного материала.

Промежуточные реле бывают с различным принципом работы. Раньше в основном такие реле работали на электромагнитном принципе.

Особенности конструкции

Такие устройства выпускаются разных размеров и видов. Однако структура устройства у них практически одна и та же.

Конструкция промежуточного реле включает в себя электромагнитную управляющую катушку, группу контактов, пружинный механизм, сердечник. Производится большое количество моделей для разных напряжений. Они рассчитываются на постоянное и переменное напряжение.

По внешнему виду такие реле мало чем отличаются. Их отличие состоит лишь в магнитопроводе. В реле, предназначенном для переменного тока, сердечник выполнен из пластин электротехнической стали, а для постоянного тока такой сердечник изготовлен в виде цельного куска металла. Такая конструкция позволяет снизить потери энергии на нагревание сердечника при протекании переменного тока.

Технические характеристики

Основными характеристиками реле являются:

• Род тока.
• Габаритные размеры.
• Вид и количество контактов.
• Допустимый длительный ток контактов.
• Ток коммутации.
• Мощность потребления.
• Напряжение питания.
• Интервал эксплуатационных температур.
• Влажность рабочей среды.
• Взрывоопасность среды.
• Концентрация пыли.
• Уровень вибрации.

Промежуточные реле, служащие для выполнения промышленных задач, оснащены колодками для монтажа на дин-рейку. Колодки и реле для такой монтажной рейки изготавливаются с широким интервалом размеров разъемов. Это позволяет удобно эксплуатировать реле внутри одного устройства, когда есть модели для различного напряжения, и по ошибке не заменили один вид на другой.

Важной характеристикой является время перехода контактов в разные положения. По этой информации можно определять уровень защищенности аппаратуры от действия отрицательных факторов. Например, для реле РП-25 время перехода составляет не более 0,06 с. Реле на основе электронных ключей работают с большей скоростью.

При необходимости повышенного быстродействия применяют реле РП-220. Для уменьшения инерции использован шихтованный сердечник, состоящий из тонких металлических пластин, склеенных специальным лаком.

Реле чаще всего может работать в некоторых пределах. Это границы температуры, при которой механизм может выполнять свои задачи. Также к факторам, влияющим на работу реле, можно отнести устойчивость сплавов к условиям погоды, степень защиты корпуса.

Для электромагнитного вида реле габаритные размеры играют важную роль. Для повышенных напряжений механические устройства также популярны. Цепи высокого напряжения всегда нуждаются в использовании мощных контакторов. Полупроводниковые ключи не способны выдержать подобного температурного режима.

Фактор механических нагрузок важен при использовании реле на железной дороге, самолетах, военной технике. Поэтому реле проектируются для различных нагрузок: ударов, вибраций, ускорений.

Принцип действия

При возникновении напряжения на катушке появляется электромагнитная сила, которая притягивает якорь. Вследствие этого под воздействием якоря замыкаются подвижные и неподвижные контакты. Подвижные контакты закреплены на якоре, а неподвижные на корпусе реле.

Эти контакты включены в цепь управления. Они управляют работой защиты или сигнализации, подключают и отключают питание катушки контактора электрического двигателя. Вариантов различных схем подключения может быть много.

Реле могут быть оснащены несколькими группами контактов различного назначения. Это зависит от поставленных задач при проектировании определенной конструкции реле.

Применение

Промежуточные реле играют роль вспомогательных дополнительных устройств коммутации различных цепей, и используются в следующих случаях:

• Создание замедленного функционирования релейной защиты.
• Управление другим более мощным реле, подключающего цепи с мощными нагрузками. Для примера можно рассмотреть подключение привода масляного выключателя, выполненного на мощном соленоиде. Ток его запуска доходит до 60 А. Одним реле его подключить не получится, так как реле не выдержит такой нагрузки. Поэтому промежуточные реле и служат в качестве промежуточного звена. На катушку реле подается напряжение, якорь замыкает контакты, которые включают в работу более мощное коммутирующее устройство, например, пускатель, который и подключает мощный соленоид.
• Подключение и отключение одновременно нескольких отдельных цепей. Например, одна группа контактов отключает какое-либо оборудование, а другие контакты включают аварийную сигнализацию. Пример схемы управления двигателем.

Похожие темы:

• Электромагнитные реле. Виды и работа. Устройство и применение
• Герконы. Виды и устройство. Особенности и работа. Применение
• Импульсные реле (Бистабильные). Виды и работа. Применение
• Модульные контакторы. Виды и применение. Типы и работа
• Виды реле и применение. Работа и назначение. Особенности
• Реле тока. Виды и устройство. Работа и как выбрать. Применение

назначение, принцип действия, устройство

В этой статье читатели сайта Электроэксперт смогут узнать, какое назначение, принцип действия и устройство промежуточного реле. Очень часто это устройство используется в схемах, но не все имеют представление о том, как оно работает и для чего используется. Итак, рассмотрим подробнее каждый вопрос.

• Назначение
• Устройство
• Принцип действия
• Область применения

Назначение

В системах автоматики и управления широко применяются промежуточные реле (см. фото ниже). Эти устройства коммутируют сигналы управления, управляют мощными устройствами, отделяют цепи управления от силовых и играют не менее важную роль силовых реле.

Промежуточное реле получило свое название из-за положения в цепях автоматики и управления. Они расположены между источником задания и исполнительным устройством, например контактором, поэтому становится понятно, почему реле так назвали.

Дополнительную информацию о назначении и видах продукции вы можете получить, посмотрев это видео:

Ассортимент Описание

Устройство

Эти устройства бывают всех видов и размеров. От миниатюрных реле до двух контактов, до нескольких десятков в реле повторителя. Во всех их конструктивный принцип одинаков. Промежуточное релейное устройство представлено электромагнитной катушкой управления, магнитопроводом, пружинным механизмом и группой контактов. Более подробно о конструкции устройства вы можете узнать, посмотрев на картинку ниже:

Промышленность выпускает широкий спектр устройств на различные управляющие напряжения от 5 вольт до 220. Они могут быть рассчитаны на переменное «переменное» напряжение и постоянное «постоянное».

Внешне практически ничем не отличаются. Отличие только в конструкции магнитопровода. Для переменного тока она черпается из группы пластин, а для постоянного тока сплошная. Это сделано для уменьшения тепловых потерь в магнитопроводе при прохождении переменного тока.

Что касается технических характеристик устройств, то для каждого типа они разные. Например, для серии РЭ они будут иметь вид:

Для промышленных целей блоки промежуточных реле изготавливаются с установкой на DIN-рейку. Реле и колодки для них также выпускаются с широким набором типов разъемов. Это сделано для удобства работы в рамках одного устройства, когда есть модели разного напряжения, и по невнимательности не заменили один тип другим.

Принцип действия

Не менее важно знать, как работает промежуточное реле. Принцип действия следующий: при подаче напряжения на катушку управления магнитный поток, возникающий в сердечнике, втягивает контактный механизм. Последние, в свою очередь, меняют положение и переключаются, при этом размыкая или замыкая контакты.

Подробнее о принципе работы вы можете узнать, посмотрев это видео:

Как работает РЭК 73/3?

Область применения

Реле промежуточные применяются в цепях управления для коммутации силовых цепей от слаботочного источника. Также нужны для сборки схемы удержания контактов, повторения сигнала и вывода на индикаторы, дублирования на пульты дистанционного управления и т.п.

Очень часто данные устройства применяются в аварийных системах, промышленном оборудовании, устройствах релейной защиты и объектах электроэнергетики.

Для примера возьмем схему управления асинхронным двигателем с контролем наличия фазы. Эта схема собрана на промежуточных реле типа 1РН, 2РН, 3РН, 1РП, 2РП, а также с повторением состояния фаз на световые индикаторы. Кстати, сразу обратите внимание на обозначение этого элемента на схеме.

Вот и все, что я хотел вам рассказать об устройстве, принципе работы и назначении промежуточного реле. Как видите, в схемах управления это устройство выполняет важную функцию, поэтому его часто используют на производстве.

Полезно будет прочитать:

• Принцип действия и назначение магнитного пускателя
• Что такое релейная защита?
• Как работает счетчик электроэнергии?

Как работает REC 73/3?

Ассортимент Описание

Опубликовано: 06.06. 2016 Обновлено: 08.09.2017 Пока без коментариев

назначение, где применяются и как выбирают

Под термином «промежуточные реле» чаще всего понимают электромагнитные реле, которые используются в качестве так называемых вспомогательных реле, играющих не основную, но очень важную роль в цепях управления различные технологические установки, машины, комплексы.

Сегодня под словом «реле» понимают не только электромагнитные реле, какими они были изначально, теперь реле может быть как электронным, так и электромагнитным. Так или иначе, реле – это ключ, предназначенный для размыкания или замыкания электрической цепи с той или иной целью, когда те или иные параметры цепи принимают заданные значения, или когда часть технического устройства находится в заданном состоянии, например, как результатом внешних воздействий на него.

В настоящее время на рынке представлен достаточно широкий ассортимент промежуточных реле. Подобрать промежуточное реле можно как по ценовой категории, так и по свойству решаемых задач. Наиболее распространены производства фирм Finder, Phoenix, ABB, Schneider Electric. Из отечественных укажем реле типа РПЛ, РПУ-2М, РП, РЭП, например.

В упрощенном виде промежуточное реле представляет собой электромагнитную катушку с сердечником, которая может быть подключена как к постоянному, так и к переменному току (это основные виды промежуточных реле), при появлении на ней напряжения электромагнитная сила притягивается якорь, который, в свою очередь, замыкает подвижные контакты (обычно закрепленные на нем) с закрепленными на корпусе неподвижными. Таким образом, блокировка или разблокировка контактных групп. А уже эти контакты играют роль в цепях управления, то есть включают цепи сигнализации или защиты, размыкают (замыкают) цепь питания катушки магнитного пускателя двигателя (см. — схемы подключения магнитных пускателей) Их может быть предостаточно вариантов.

Реле промежуточное РПУ-2М

Одно промежуточное реле может иметь несколько групп замыкающих контактов и несколько групп замыкающих контактов. Необходимость определенных технических характеристик данного реле вытекает из задач, стоящих перед проектировщиком.

Основной функцией промежуточных реле является умножение контактов в цепях управления. Например, в схеме управления двигателем водяного насоса это реле имеет следующие функции — после нажатия кнопки «Пуск» одна пара замыкающих контактов замкнет цепь сигнализации, показывая насос оператору, другая пара замкнет питание цепи катушки магнитного пускателя, контактор пускателя сработает и запустит двигатель насоса. В этом случае пара размыкающих контактов разомкнет цепь реверсивной работы электродвигателя, что предотвратит замыкание силовой цепи.

Кроме того, промежуточные реле могут использоваться в электрических цепях для усиления управляющих сигналов. Так, например, в схеме установки электрообогрева на вход промежуточного реле поступает сигнал от устройства терморегулирования, и уже своими контактами реле переключает катушку магнитного пускателя, управляющего подачей напряжения к нагревательным элементам печи.

Слабый сигнал терморегулятора не смог включить катушку стартера. Для работы схемы сигнал усиливается через промежуточное реле, т.е. реле срабатывает от относительно слабого тока, но включает электрические цепи, по которым протекает значительно больший ток.

По сути, само реле представляет собой миниатюрный электромагнитный пускатель, но полностью заменить его не может ввиду малых коммутируемых токов. Проще говоря, долговременно допустимый ток контактных групп обычно не превышает 10А. Что более чем достаточно для цепей управления. Четкость работы реле обеспечивает разрывная пружина.

Промежуточные реле в шкафу управления

Выбор промежуточного реле основывается на его технических характеристиках.
