Не работает панель приборов газель. Почему не работает панель приборов на Газели: причины и способы устранения неисправностей

Почему перестала работать панель приборов на Газели. Какие могут быть причины неисправности. Как проверить и отремонтировать приборную панель Газели своими руками. Когда нужно обращаться в автосервис.

Основные причины неисправности панели приборов Газели

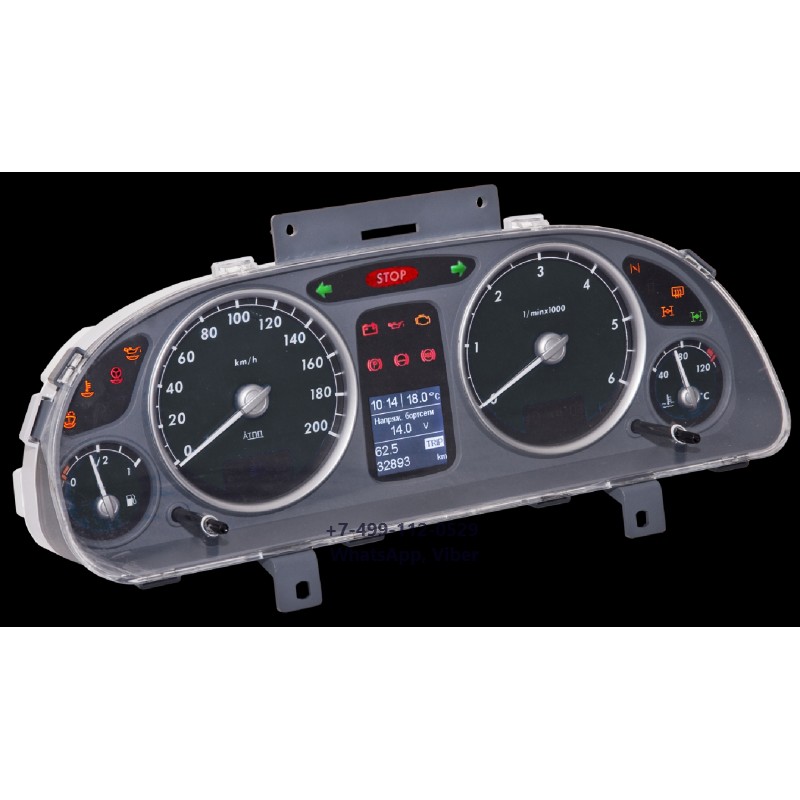

Панель приборов является важным элементом любого автомобиля, в том числе и Газели. Она отображает ключевые параметры работы двигателя и других систем. Если панель вышла из строя, это создает серьезные неудобства при эксплуатации транспортного средства. Рассмотрим основные причины, по которым может не работать приборная панель на Газели:

• Перегорание предохранителя
• Неисправность реле
• Повреждение проводки
• Окисление контактов
• Выход из строя датчиков
• Неисправность самой панели приборов

Перегорание предохранителя панели приборов

Одна из самых распространенных причин отказа работы приборной панели Газели — перегорание предохранителя. Чтобы проверить это, необходимо:

1. Найти блок предохранителей (обычно находится под панелью приборов слева)
2. Извлечь предохранитель, отвечающий за питание панели (как правило, на 10А)
3. Осмотреть его на наличие повреждений
4. При необходимости заменить на новый аналогичного номинала

Если предохранитель в порядке, следует искать другие причины неисправности. Частое перегорание предохранителя может свидетельствовать о коротком замыкании в электропроводке.

Неисправность реле панели приборов

Еще одна возможная причина — выход из строя реле, подающего питание на панель приборов. Для его проверки нужно:

1. Найти реле K3 на монтажном блоке
2. Извлечь его из разъема
3. Подать на контакты напряжение 12В
4. Проверить работу реле с помощью мультиметра

Если реле не срабатывает, его необходимо заменить. Неисправное реле может стать причиной отсутствия питания на панели приборов.

Повреждение проводки панели приборов

Нередко причиной отказа панели становится нарушение целостности проводки. Провода могут перетереться, оборваться или окислиться. Чтобы выявить проблему, следует:

• Осмотреть жгут проводов, идущий к панели приборов
• Проверить все соединения на предмет окисления
• Прозвонить провода с помощью мультиметра
• При необходимости отремонтировать или заменить поврежденные участки

Особое внимание стоит уделить проводам питания и массы. Их повреждение приводит к полному отказу панели приборов Газели.

Окисление контактов разъемов

Со временем на контактах разъемов панели приборов может образоваться окисная пленка. Это нарушает электрический контакт и приводит к сбоям в работе. Для устранения проблемы необходимо:

1. Отсоединить разъемы панели приборов
2. Очистить контакты от окисления наждачной бумагой
3. Обработать специальным токопроводящим составом
4. Надежно соединить разъемы обратно

Регулярная профилактика разъемов поможет избежать проблем с панелью приборов из-за плохого контакта.

Неисправность датчиков автомобиля

Если не работает только часть приборов на панели, причина может быть в выходе из строя соответствующих датчиков. Например:

• Датчик скорости — не работает спидометр
• Датчик уровня топлива — не показывает остаток бензина
• Датчик температуры — не отображается температура двигателя

В этом случае необходимо проверить исправность конкретного датчика и при необходимости заменить его. Важно использовать только оригинальные запчасти или качественные аналоги.

Выход из строя самой панели приборов

Если все предыдущие причины исключены, возможно, вышла из строя сама панель приборов. Наиболее частые неисправности:

• Повреждение печатной платы
• Выход из строя микросхем
• Нарушение пайки элементов
• Механические повреждения

В этом случае потребуется ремонт или полная замена панели приборов на новую. Такие работы лучше доверить специалистам в автосервисе.

Диагностика неисправностей панели приборов

Чтобы точно определить причину отказа панели приборов Газели, рекомендуется провести комплексную диагностику:

1. Проверить наличие питания на разъемах панели
2. Осмотреть проводку на наличие повреждений
3. Проверить работу предохранителей и реле
4. Протестировать все датчики мультиметром
5. Провести компьютерную диагностику электронных систем

Это позволит локализовать неисправность и определить оптимальный способ ремонта. В сложных случаях может потребоваться снятие панели приборов для проверки.

Когда нужно обращаться в автосервис

Некоторые неисправности панели приборов Газели можно устранить своими силами. Однако в ряде случаев лучше обратиться к специалистам:

• При необходимости снятия и разборки панели приборов
• Если требуется пайка электронных компонентов
• При подозрении на неисправность электронного блока управления
• Если самостоятельная диагностика не дала результатов

Профессиональный ремонт позволит быстро и качественно восстановить работоспособность панели приборов Газели без риска дополнительных поломок.

Заключение

Неисправность панели приборов Газели может быть вызвана различными причинами — от банального перегорания предохранителя до выхода из строя электронных компонентов. Внимательный осмотр и пошаговая диагностика позволяют локализовать проблему и устранить ее. При отсутствии опыта ремонта электрооборудования лучше обратиться в специализированный сервисный центр. Это поможет избежать дополнительных поломок и восстановить полную функциональность панели приборов Газели.

Почему не работает панель приборов

Содержание

Та ситуация, когда не работает панель приборов на ВАЗ-2112 – не редкость для отечественного автопрома. Любой транспорт имеет свои недоработки и минусы. По этой причине владельцу ВАЗ-2112 не остается ничего другого, как самостоятельно выявлять и устранять неисправность, или обратиться за поддержкой и помощью на СТО.

Устройство панели приборов

На панели приборов ВАЗ-2112 есть:

1. Спидометр.
2. Тахометр.
3. Указатель уровня топлива.
4. Указатель поворотов.
5. Указатель температуры жидкости в охладительной системе.
6. Контрольные лампочки.
7. Колодки для подключения проводов.

Перед тем, как начать производить какие-то работы с приборной панелью, рекомендуется ознакомиться с ее распиновкой. Говоря другими словами, изначально надо понять, куда какой провод идёт и для чего он предназначается.

Распиновка и схема панели приборов

Распиновка панели приборов

1 — контрольная лампа резерва топлива; 2 — лампы освещения комбинации приборов; 3 — контрольная лампа правого поворота; 4 — контрольная лампа левого поворота; 5 — резервная контрольная лампа; 6 — указатель температуры охлаждающей жидкости; 7 — контрольная лампа наружного освещения; 8 — контрольная лампа воздушной заслонки карбюратора; 9 — контрольная лампа давления масла; 10 — контрольная лампа стояночного тормоза; 11 — контрольная лампа заряда аккумуляторной батареи; 12 — тахометр; 13 — контрольная лампа «CHECK ENGINE»; 14 — спидометр; 15 — контрольная лампа уровня тормозной жидкости; 16 — контрольная лампа аварийной сигнализации; 17 — контрольная лампа дальнего света фар; 18 — указатель уровня топлива.

Диагностика панели приборов на ВАЗ-2112

На видео показан процесс самодиагностики панели приборов на ВАЗ-2112. Можно посмотреть работу всех стрелок и сигнализаторов. Например, лампочку «проверьте двигатель» (Check Engine) недобросовестный продавец может вынуть.

Устранение проблем

Есть несколько самых распространенных проблем, по которым может не работать панель приборов на ВАЗ-2112. Это такие:

Не горит подсветка. Тут потребуется проверить все контакты, проводку и её состояние. Могут также просто перегореть предохранители или лампочки. Тут причин может быть много, а потому быстро решить проблему не получится. Надо детально во всем разбираться. У нас был случай, когда перегорали сразу все диоды подсветки панели приборов. Пришлось менять все лампочки.

Проверка и замена лампочек подсветки

Расположение предохранителя подсветки панели приборов на редакционной машине. У нас лёгкий тюнинг, стоит предохранитель 7.5 Ампер, 5 Ампер выбивало. Это не есть хорошо.

Найти его можно на монтажном блоке. Если он перегорел, потребуется просто его поменять. Также надо обнаружить и причину, по которой он вышел из строя. Обычно к таким последствиям приводит короткое замыкание в проводке.

Прыгают стрелки

. Тут в основном причина заключается в том, что плохая масса на щитке. Чтобы добраться до массового провода потребуется вытянуть автомагнитолу. Может такой провод быть смещен в сторону при установке, например, сигнализации. Поэтому, если в машине есть сигнализация, а провода под магнитолой не окажется, искать его надо в другом месте. Он может быть за обивкой салона в районе левой ноги водителя. Также провод массы может быть испорчен в процессе установки новой магнитолы. Такой провод надо не полениться и качественно прикрутить к кузову авто.

Проблемы с щитком приборов . Тут потребуется проверить, всё ли с ним хорошо. Для этого его надо вытянуть с посадочного места, но не отсоединять провода. В проводке надо проверить напряжение. Обязательно также следует посмотреть на обратную сторону прибора, чтобы удостовериться, что токопроводящие дорожки не повреждены.

Прикуриватель . Часто панель приборов может выйти из строя по причине прикуривателя (о замене прикуривателя см. «выполняем замену прикуривателя на ВАЗ-2112 своими руками«). Водители через такой разъем могут использовать разные дополнительные устройства, например, зарядки для телефона. В результате потребляется большое количество энергии, что и вызывает перегорание предохранителей. По этой причине может также некорректно работать и панель приборов. В данном случае надо проверить предохранитель F18 и заменить его при необходимости.

Предохранитель прикуривателя — F18

Выводы

На практике видно, что основную часть причин, по которым выходит из строя панель приборов, можно выявить самостоятельно. Но тут надо иметь определенный опыт и навыки. Если их нет, то следует обратиться на СТО.

Случаи, когда приборная панель на ВАЗ-2110 не работает, нередки для обладателей автомобилей отечественного производства. Любая машина обладает кое-какими недочетами, поэтому автовладельцам просто не остается ничего другого, кроме как устранять постоянно возникающие неисправности. А о том, что же делать, когда перестала работать приборная панель на ВАЗ-2110, вы узнаете дальше.

Обустройство

Итак, что же можно увидеть на панели приборов в этом автомобиле? Комбинация состоит из нескольких компонентов:

• показатель температуры антифриза по Цельсию;
• тахометр — количество оборотов силового агрегата;
• индикаторы правого и левого поворотов;
• спидометр — скорость автомобиля;
• резерв топлива — объем топлива в баке;
• изображение бензоколонки — сигнал о необходимости заправки;
• контрольный индикатор запуска габаритов;
• индикатор уровня тормозной жидкости;
• запуск дальнего света фар;
• ручка для регулировки часов;
• дисплей с показателем общего и дневного пробега;
• контрольный индикатор аварийной сигнализации;
• экран с часами;
• уровень заряда аккумулятора;
• check engine — свидетельствует о неисправности двигателя;

• индикатор, показывающий включение ручника;
• уровень давления масла;
• лампочка воздушной заслонки — есть исключительно на карбюраторных двигателях.

Особенности панелей разных моделей ВАЗ-2110

На автомобилях разного года выпуска ВАЗ-2110 можно увидеть различные варианты комбинаций приборов.

• В первых моделях встроена электромеханическая панель с фабричным номером 3801010. Визуально прибор можно запросто опознать по механическому одометру, который вмонтирован в шкалу спидометра. Он приводится от двигателя, а вот остальные указатели функционируют по магнитному принципу. Сзади щитка можно найти две колодки питания, размещенные под прямым углом.
• Чуть позже была выпущена десятка с электронным щитком, снабженным дисплеем внизу спидометра. Изредка встречаются панели с показателем подсоса либо лампочкой подушек безопасности в этом же месте. Существуют автомобили с двойным дисплеем — под спидометром и тахометром.
• Крайне редко встречаются десятки с панелями, предназначенными для ВАЗ-21106. Такие щитки оснащены техническим номером 21106-3801010. Опознать такую панель можно по дисплею внизу тахометра и расширенному спектру спидометра.
• Последние модели ВАЗ-2110 снабжены щитками, унифицированными с моделью 2118. Различие у них одно — комбинация шкал. В отличие от старого образца, на этих щитках указатели размещены хаотично и слегка смещены вправо.

Причины

Не работает приборная панель ВАЗ-2110 — что делать в таком случае? В первую очередь необходимо детально разобраться в ситуации и выявить первоначальные причины проблемы.

Конечно же, самой внушительной неисправностью панели считается ее полный отказ. В такой ситуации перестают работать и сами приборы, и указатели, и контрольные лампочки, а стрелки просто падают вниз. Для решения такой проблемы первым делом следует проверить работоспособность пятнадцатиамперного предохранителя, который обозначается «F6». Зачастую именно он оказывается причиной того, что приборная панель на ВАЗ-2110 не работает.

В целом же, существует несколько наиболее распространенных проблем, свойственных щиткам этой модели авто. Каждая поломка обладает собственными особенностями и способами исправления.

Перегорел предохранитель

Как уже говорилось, неисправность этого элемента щитка нередко приводит к отказу всей панели. Отыскать предохранитель F6 можно в монтажном блоке. Если он все-таки перегорел, очень важно выявить причину поломки. Иначе новая деталь повторит судьбу предыдущей запчасти и точно так же сгорит. Зачастую причина поломки кроется в банальном замыкании электроцепи. После выявления и устранения первоначальной проблемы необходимо просто заменить предохранитель новой деталью.

Кстати, нередко неисправность этой детали становится причиной того, что не работает приборная панель и поворотники на ВАЗ-2110. Так что, если вы столкнулись с такой проблемой, можете смело менять предохранитель.

Прыгают стрелки приборов

Нередко случается так, что они просто начинают прыгать по шкале от минимума до максимума. Обычно, причиной такой неисправности оказывается плохая связь контакта с массой. Ее провод, идущий от щитка, фиксируется на перегородке, отделяющей моторный отсек от салона. Отыскать его можно, сняв магнитолу с гнезда. Но если на ваш автомобиль монтировалась сигнализация, скорее всего, крепление этого провода для большего удобства было перенесено в более удобное место. Обычно, специалисты переставляют его за салонную обшивку, неподалеку от левой ноги водителя.

То же самое может ожидать автовладельцев и после установки магнитолы. В момент фиксации ее минусового кабеля, может быть, массовый провод щитка был некачественно завернут. В результате этой оплошности, под воздействием вибраций, передающихся на кузов машины, кабель мог ослабнуть. Такое случается очень часто, а автовладельцы долго не могут понять, почему на ВАЗ-2010 не работает приборная панель. Стоит сказать, что даже специалисты нередко плохо заворачивают массовый провод из-за того, что делать это не совсем удобно.

Если же крепление этого кабеля оказалось качественным, стоит проверить сам щиток. Для этого его необходимо снять с места фиксации так, чтобы не пришлось отсоединять провода, идущие к колодкам.

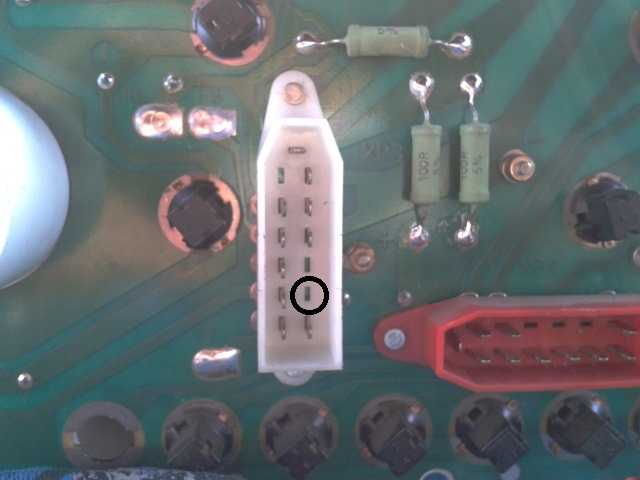

Проверить нужно массовый кабель на белой колодке Х1, идущий к первому контакту. Помимо этого, стоит проконтролировать напряжение на 9, 6 и 10 контактах — оно должно быть не меньше 12 вольт. Вдобавок обязательно обратите внимание на состояние дорожек сзади щитка, по которым импульсы поступают к потребителям.

Поломка прикуривателя

Именно его неисправность зачастую становится причиной отказа работы щитка. Дело в том, что через прикуриватель многие автовладельцы включают различные приспособления, например, специальный пылесос, зарядные устройства, насосы и другие аппараты. Из-за того, что этим гаджетам необходим сильный ток, нередко ломается либо само гнездо, либо предохранитель F19, в результате чего не работает и приборная панель на ВАЗ-2110.

Кроме того, прикуриватель может выйти из строя из-за слишком долгого нахождения во включенном состоянии. В таком случае вернуть панели приборов работоспособность можно, разъединив колодку гнезда. Но стоит сказать, что такая манипуляция будет успешной только при условии функционирования предохранителя F19. Если же он все-таки перегорел, его необходимо заменить.

Не работает подсветка на приборной панели ВАЗ-2110

В такой ситуации первым делом следует проверить состояние контактов и проводки, идущей от подвески. Панель может не работать из-за банального перегорания предохранителей. В таком случае их нужно просто заменить. Причина также может заключаться в самих лампах, которые нередко выходят из строя просто из-за износа. А иногда отказ щитка происходит из-за короткого замыкания. Но как бы там ни было, разобраться в случившемся без тестера будет крайне сложно.

Тюнинг

Именно он зачастую становится причиной неисправности приборной панели. Может быть, новый щиток был зафиксирован неправильно, из-за чего он собственно и не работает. Либо при установке проводки были подключены не все кабеля, либо они попросту перегнулись. В таких случаях нередко перестают функционировать только отдельные элементы щитка: например, дисплеи, индикаторы аккумулятора, ручника или давления масла, а также лампочка воздушной заслонки карбюратора. Не работает панель приборов ВАЗ-2110 после тюнинга — что делать в таком случае? Следует первым делом заменить провода. Обычно, это позволяет с легкостью решить проблему.

Диагностика

Совершенно неважно, не работает приборная панель ВАЗ-2110 с инжектором 8 клапанов или карбюратором 16 клапанов, первым делом следует провести диагностику самого щитка. Ведь его исправность никак не зависит от внутренностей автомобиля.

Правильная диагностика подразумевает выполнение нескольких простых манипуляций:

• проверка ламп и замена вышедших из строя деталей;
• проверка проводки с помощью индикатора либо мультиметра;
• осмотр контактов и очистки их от налета окисления;
• проверка предохранителей;
• мониторинг работоспособности приборов.

Если не работает приборная панель ВАЗ-2110 с евро-установкой, следует проверить предохранители F18, F19 и F1. В случаях с бензиновыми агрегатами обратить внимание стоит также на детали с номерами: F6 и F10.

Меры предосторожности

Выполняя ремонт приборной панели, следует следовать некоторым правилам:

• менять предохранители можно только при выключенном зажигании;
• мониторинг приборов необходимо проводить максимально осторожно во избежание короткого замыкания;
• паять поврежденные элементы следует приспособлением с минимальной мощностью и тонкой насадкой;
• снимать и фиксировать щиток нужно очень аккуратно, чтобы ненароком не повредить крепления.

Заключение

Большинство поломок, связанных с работой приборной панели, вполне можно решить собственноручно в домашней обстановке. Тем более, если речь идет об отечественном автомобиле ВАЗ-2110. Правда, в том случае, если щиток этой машины не работает, следует принимать во внимание некоторые нюансы, например, вероятные причины неисправности. При этом вам не потребуются какие-то особые знания в сфере электроники. Хотя, если вы все же сомневаетесь в своих силах, лучше обратитесь к специалисту, который наверняка все сделает правильно.

Почему не работает панель приборов ВАЗ 2114? Массовая проблема нашего автопрома

Поиск возможных причин, почему не работает панель приборов ВАЗ 2114, периодически беспокоит то одного, то другого владельца машин этой модели. Понятное дело, если не видишь ни одного параметра на торпеде, ехать можно только, как говорится, на ощупь. Правда, известны отдельные спецы, которые все же умудрялись как-то доползти до базы без всех показаний, однако следовать их примеру как-то не хочется.

Да и нужно ли создавать на дороге дополнительные неприятности и опасность возникновения ДТП? Так что большинство тех, с кем случился данный казус, все же добираются до работы (или куда они там собирались) общественным транспортом с тем, чтобы вечером вернуться к решению проблемы самостоятельно или с помощью знакомого автомастера.

Почему не работает панель приборов ВАЗ 2114? Навскидку можно назвать сразу несколько причин. Однако, возможно, они не исчерпывают весь список, поскольку могут проявляться индивидуальные особенности автомобиля. Об этом и о многом другом, не менее интересном, попробуем рассказать в нашей сегодняшней статье.

Самая распространенная поломка

Прежде, чем закапываться во внутренности автомобиля, проверьте, насколько надежно зафиксирован массовый провод, ведущий на переднюю панель. Непоседливый пассажир спереди нередко ногами просто выдергивает его с насиженного места. Чтобы ситуация не повторялась, после закрепления стоит изолировать провод от досягаемости.
Ситуация чуть посложнее

Ее признаки очень характерны:

• Указатели не работают все: спидометр, тахометр, одометр, регистратор уровня топлива, датчик температуры охлаждающей жидкости ;
• Остальной набор аппаратуры – оптика, магнитола, даже подсветка панели включаются штатно и не капризничают;
• Зажигание срабатывает режимно, машина заводиться не отказывается;
• Практически 100% перегорел предохранитель F3. Расположен он в монтажном блоке, менять придется обязательно. Но сначала надо выяснить, почему он накрылся, в противном случае поставленный новый постигнет та же участь. В большинстве случаев в перегорании виновато короткое замыкание. На хорошо попользованных ВАЗ-2114 частенько предохранитель перегорает после каждой мойки. Вместо того чтобы возить с собой запасной, нужно выяснить, откуда проникает к нему влага.

Если предохранитель цел, это не повод сразу же оставлять его в покое. Не лишним будет его извлечь и проверить контакты: при живом предохранителе, но окисленных клеммах цепь будет прерываться, и приборка перестанет подавать всякие признаки жизни.

Следующее слабое звено: Им является реле зажигания. Находится слева от колонки руля, зафиксировано на шпильке, так сказать, вверх ногами. Его нужно снять и попытаться напрямую сделать контакт проводам. При явных признаках оживления на приборном щитке сразу становится ясно, что реле пришла пора поменять.

До сих пор разбирались ситуации, когда какие-то признаки жизни торпеда еще подавала. Если к приборам добавились неработающие стеклоподъемники, поворотники, стеклоочистители, дело уже не в реле и предохранителях.

Могут быть 2 варианта:

• Подгорели контакты на замке зажигания. В принципе, после установки реле (еще на версии ВАЗ-2109) такая проблема возникает нечасто. Однако вероятность осталась. Замок снимается, контакты проверяются, при необходимости – зачищаются;
• Монтажный блок. На его плате могут оказаться перегоревшими дорожки. Спасет только замена на новый. Впрочем, стоит он отнюдь не космически, а установка доступна в самостоятельном исполнении.

Общие признаки не всегда говорят о конкретных поломках. Могут быть и исключения.

Если отказываются работать отдельные приборы, вполне возможно, что это их личная проблема. Придется разбирать конкретный указатель. В нем могла треснуть шестеренка, которую следует заменить.

Еще, почему не работает панель приборов ВАЗ 2114? Если капризничают указатель топлива и тахометр (то функционируют, то никак не реагируют), контакты и монтажный блок в норме – нужно устроить небольшую проверку.

Нажимается и держится сброс, параллельно включается зажигание. Поднявшиеся стрелки говорят о необходимости дальнейших поисков. Безжизненные – о том, что в самом щитке появились микротрещины. Придется его снимать и обследовать под лупой все пайки и дорожки. В принципе – это все основные варианты. Если прозванивание всех перечисленных узлов и деталей не привело к возрождению панели приборов, ваш случай индивидуален, и определяться с ситуацией придется в компании с опытным автомехаником.

• Почему не работает вентилятор охлаждения ВАЗ 2114? Самые популярные причины
• Где находится предохранитель бензонасоса на Приоре? Это нужно знать
• Не работают поворотники на ВАЗ 2109? Элементарный ремонт
• Не работает стартер ВАЗ 2109? Основные причины

Вы тут: Главная > ВАЗ > 2114 > Не работают приборы ваз 2114

Не работают приборы ваз 2114

Если на автомобиле ВАЗ-2114 на щитке приборов не работает ни один из установленных на нём указателей (спидометр, одометр, тахометр, указатели уровня топлива и температуры охлаждающей жидкости), то первое, что придётся сделать водителю, это проверить целостность предохранителя F3, который находится в монтажном блоке. Если он сгорел, то прежде, чем его заменить, нужно найти причину, из-за которой он перегорел, иначе у вновь поставленного нового предохранителя будет та же участь, что и у предыдущего. Наиболее часто, предохранители горят, в результате короткого замыкания.

Если даже предохранитель цел, то не поленитесь достать его и проверить состояние контактов. Бывают случаи, когда контакты окисляются, а электрическая цепь в этом месте, прерывается. Убедившись в целостности предохранителя, следующим шагом будет проверка реле зажигания, которое находится в салоне автомобиля слева от рулевой колонки. Оно закреплено на шпильке «вниз головой». В колодке, куда вставляется это реле, при помощи перемычки можно попытаться замкнуть силовые провода. Если при этом щиток приборов оживёт, то реле зажигания придётся заменить.

При исправности реле зажигания, вероятных причин не рабочего состояния щитка приборов, остаётся только две: замок зажигания и монтажный блок. До установки на автомобиле ВАЗ-2109 реле зажигания, контакты замка, подгорали довольно таки часто, и их приходилось зачищать, отсоединяя контактную группу от самого замка. После внесения изменений, в принцип подачи напряжения на замок зажигания, его контакты стали подгорать очень редко, но вероятность этого явления, все же осталась. На монтажном блоке, в его плате, могут перегорать дорожки, для того чтобы это увидеть монтажный блок придётся снять с автомобиля.

Кроме выше перечисленных причин, которые могут привести к отказу в работе щитка приборов, необходимо ещё и проверять надёжность крепления массового провода.

Поделитесь статьей с друзьями:

4 комментария

Здравствуйте! Сегодня на 14-ой менял лампочки основного освещения в салоне и после этого показатели приборов перестали показывать показания оборотов,скорости,уровня топлива и температуру жидкости… Заменил F3 предохранитель как написано у вас на сайте и всё стало показывать. А лампочки так и не горят в салоне.Спасибо!

человек четко объяснил проблему +1 ему. также нечаянно замкнул контакты освещения в салоне…..

Машина заводится, но приборы не реагируют!
+ не работают поворотники, «дворники». Релешка и пред в норме. Подскажите советом;)

Не работает панель приборов ВАЗ 2114: типовые и индивидуальные случаи

Найти возможную причину, почему не работает панель приборов ВАЗ 2114, можно попытаться самостоятельно. Однако, для этого может понадобиться снять её, а после этого установить на место. Если вы не готовы к этому – обратитесь к специалисту. Но, прежде чем приниматься за работу, рекомендуется проверить элементарные места, в которых может скрываться решение возникшей проблемы.

Не работает панель приборов ВАЗ 2114, причём эта поломка застала вас в дороге и нет ни желания, ни возможности капитально зарываться внутрь автомобиля. Изначально нужно проверить, как хорошо закреплён плюсовой провод, идущий на исходный объект. Довольно часто, пассажир переднего сидения задевает его и выдёргивает из клеммы. В этом случае нужно закрепить его на место и надёжно зафиксировать таким образом, чтобы ситуация не повторилась.

После этого, рекомендуется проверить целостность предохранителя F3. При обнаружении сгоревшего вставить новый и доехать до дома или гаража. Останавливаться на этом не стоит, если он перегорел, значит ситуация может повториться, потому желательно найти причину, приведшую к этому. В большинстве случаев, это происходит из-за того, что машина побывала на автомойке, а внутрь попала вода, которая закоротила систему. Такая ситуация случается на машинах, прошедших не одну сотню километров.

Обнаружив целый, не перегоревший предохранитель, не нужно вставлять его на место. Прежде всего проверьте контакты. Вполне возможно, его седло окислилось от времени и влаги и превратилось в так называемый диэлектрик. Элементарная чистка окиси решает возникшую проблему. Найдя следы окисления, рекомендуется проверить остальные посадочные гнёзда, вполне возможно вы уже давно ездите без зажигающихся стоп-сигналов или поворотников.

Полезно! Есть такое понятие «усталость металла», под которым подразумевается потеря состава своих стандартных характеристик. Потому, на старых машинах может потребоваться полная замена монтажного блока предохранителей.

Если все описанные методы проверки можно выполнить в дороге, то следующие действия подразумевают углублённый поиск решения проблемы. Прежде всего следует обратить внимание на замок зажигания. В нём могут перегореть контакты. Хотя такое случается нечасто, исключать не стоит. В этом случае элемент снимается, выполняется проверка, обнаруженные плохие контакты зачищаются. Иногда может потребоваться установка нового замка зажигания.

Кроме этого, можно назвать ещё пару случаев, когда для ремонта может понадобиться некоторое время:

• Сгоревшие дорожки на плате являются не ремонтопригодными. В данной ситуации всё решается установкой новой схемы. Пугаться этого не стоит, её стоимость не велика, а замену можно выполнить самостоятельно.
• Обрыв в электропроводке можно назвать наиболее сложным, неприятным и трудно определяемым вариантом поломки. В этом случае, питание на панель приборов или один из индикаторов не подаётся и он перестаёт работать. Определение неисправности происходит с помощью мультиметра. Нужный провод прозванивается, определяется место разрыва или плохого контакта и при необходимости заменяется или зачищается.

Полезно! Если внезапно пропало освещение приборной панели, проверьте рукоятку регулировки яркости лампы освещения. Вполне возможно, ребёнок, сидевший перед этим в вашем автомобиле выкрутил её, установив на минимум.

При обнаружении неполадок в работе одного из датчиков или приборов, нужно учитывать, что причина может скрываться внутри панели, в самом указателе. Например, трещина в шестерёнке приведёт к тому, что одометр перестаёт показывать пройденное расстояние. В этом случае, всё решается элементарной заменой пластиковой детали, пришедшей в негодность, на новую. Частая неисправность марки, связанная с тем, что стрелка указателя уровня топлива живёт своей жизнью, объясняется тем, что поплавок, находящийся в бензобаке неправильно расположен и периодически прилипает к стенке. Таким образом, он может показывать полный бак, при залитых 5 литрах и наоборот.

Важно! Причин неисправностей может быть очень много, поэтому поиск нужно выполнять последовательно, тщательно проанализировав свои действия.

При обнаружении неполадок, связанных с приборной доской, рекомендуется попытаться выявить и устранить их. В любом случае, такая поломка не только негативно сказывается на управлении автомобилем, так как нет возможности контролировать работу многочисленных датчиков и систем, но и опасна с точки зрения безопасности. Когда не работает панель приборов ВАЗ 2114, вы не сможете определить уровень охлаждающей или тормозной жидкости, наблюдать за её температурой, своевременно выявить неработающий датчик или перегоревшую лампочку в повторителях поворотников или стоп-сигнале. Такие неполадки могут привести к провоцированию или попаданию в ДТП или серьёзным последствиям для технического состояния машины.

• Не работает стеклоподъемник ВАЗ 2114? Мы поможем решить проблему!
• Не работает прикуриватель ВАЗ 2114? Воспользуйтесь нашими советами
• ВАЗ 2114 на ходу глохнет. Почему это происходит?
• Замена ШРУСа (гранаты) ВАЗ 2114. Как это сделать?

устройство, принцип работы и отзывы

«Газель» — весьма популярный в России грузовой автомобиль. На базе ГАЗ-3302 производят и массу машин иного назначения. Это как коммунальный транспорт, так и пассажирские микроавтобусы. Что объединяет эти все модели? Объединяет их не только общая рамная конструкция, но и единый щиток приборов. «Газели» разных годов выпуска оснащались разными приборными панелями. Что же, давайте рассмотрим, какими именно и в чем особенности каждого щитка.

Назначение

Функция любой «приборки» — информационная. Это касается и щитка приборов «Газели Бизнес». На небольшом участке в торпеде имеются все необходимые показатели, лампочки и шкалы. Обычно щиток располагается за рулем, перед глазами водителя. Но есть и исключения. Например, в УАЗе «Хантер» панель расположена по центру. Но приборку этого авто мы рассматривать пока не будем. Вернемся к нашим «Газелям». Внешне их панели представляют собой три-пять круглых циферблата с несколькими датчиками-сигнализаторами. В любом щитке основными циферблатами являются:

• Спидометр.
• Тахометр.

Они имеют наибольшие размеры и располагаются по центру. Кроме этого, на щитке приборов («Газели» старого образца и нового) есть масса вспомогательных элементов. Эти шкалы информируют водителя о:

• Текущей температуре двигателя (а именно охлаждающей жидкости в рубашке ДВС).
• Давлении масла в системе.
• Уровне топлива в баке.
• Напряжении в бортовой сети.

Если рассматривать более современные приборки, здесь будет показываться еще и информация о текущем времени.

Где устанавливается?

Отметим, что щиток приборов «Газели» можно встретить и на других авто. Это «Соболь» и «Волга». Приборка имеет одинаковую схему подключения. Внешне эти щитки выглядят идентично.

Типы

Существует несколько типов данных панелей:

• Старого образца «Евро-1». Устанавливались на автомобили с 1994-го по 2002-й год включительно.
• Старого образца «Евро-2». Эти щитки можно встретить на «Газелях» с новой «мордой» (с каплевидными фарами).
• Нового образца. Устанавливаются и по сей день на «Нексты», начиная с «Газели Бизнес».

Ниже мы рассмотрим особенности каждого щитка приборов «Газели».

Панель «Евро-1»

Данная приборка устанавливалась как на «Соболи», так и на «Газели» всех модификаций. Какой у нее дизайн, читатель может увидеть на фото ниже.

Отдаленно этот щиток напоминает панель «Жигули»-семерки. Но все-таки это оригинальная разработка. Здесь нет электронных указателей. Имеется только:

• Спидометр.
• Тахометр.
• Датчик давления (не уровня) масла.
• Показатель напряжения в сети.
• Датчик уровня топлива и температуры тосола.

В таком виде щиток производился порядка восьми лет. Каких-либо изменений за этот период не было произведено.

Панель «Евро-2»

Еще эту приборку называют «Рижской». Она также устанавливалась на «Волгу», в частности серии «31105». Данный щиток имеет несколько другую конструкцию и внешний вид. Он разрабатывался специально под новую торпеду, с закругленным козырьком. Новых датчиков здесь не появилось, однако изменилось расположение некоторых циферблатов.

Шкала спидометра теперь стала большей в диаметре, а датчики температуры тосола и давления масла объединены в один «колодец». Изменения коснулись и одометра. Если ранее основной одометр был рассчитан на пробег до ста тысяч (после чего обнулялся), то теперь граничная его черта – один миллион километров. Конечно, мало кто встречал «Газели» с подобным километражем, но все же добавление одной цифры значительно облегчило некоторые работы и ТО (не нужно гадать и думать, когда производить замену цепи, и даже капитальный ремонт двигателя). Как говорят отзывы владельцев, новый рижский щиток приборов «Газели» значительно удобнее в эксплуатации. Также здесь не «гуляет» стрелка тахометра и спидометра. Начиная с 2003 года, эти шкалы работают от электрики, а не от тросика. Показания стали более точными.

«Евро-3»

Впервые такая приборка появилась на автомобилях «Газель Бизнес». Щиток приборов «Газели» старого образца вышел из моды, и все «газелисты» начали устанавливать обновленную панель себе в автомобиль. Такими же переделками занимались и владельцы «Волг». И действительно, новый щиток стал значительно более информативным, удобным и практичным. Да что там говорить, дизайн у него гораздо современней. Как говорят отзывы, с ним интерьер выглядит более свежим и не таким унылым. Как выглядит обновленная приборка на деле, читатель может увидеть на фото ниже.

Но стоит отметить, что данный щиток имеет небольшие отличия в дизайне. Так, на некоторых моделях шкалы приборов имели более темный оттенок. Но на информативность это никак не повлияло – говорят отзывы. Еще одна особенность нового щитка – наличие звуковой индикации. Теперь водитель может услышать характерный сигнал, если:

• Снизился уровень топлива до минимальной отметки.
• Увеличилась температура двигателя до 105 и более градусов Цельсия.
• Не был выключен ручной тормоз. Что примечательно, сигнал срабатывает только тогда, когда машина начала движение со скоростью 2 и более километра в час.

Новая приборка получила большие современные циферблаты. Теперь шкалы спидометра и тахометра находятся в противоположных местах (по сравнению с «Рижской»), а диаметр их стал одинаковым. Слева находится указатель уровня топлива, а справа – датчик температуры охлаждающей жидкости. Но куда пропала индикация напряжения сети и давления масла? Ответ прост – эти данные есть в бортовом компьютере. Он расположен в «колодце» тахометра. По умолчанию здесь показано только время. Но если нажать на кнопку справа, можно переключить режим. Так, водитель может узнать данные с вольтметра и давление масла в режиме реального времени.

Что примечательно, при падении масла ниже 0,2 бара, загорится мигающее окошко с датчиком.

В левой стороне предусмотрен цифровой одометр. Сверху показывает общий, а снизу – суточный километраж. Обнуляется он путем нажатия клавиши слева. Также на панели нового образца есть 20 индикаторов (в том числе АБС и ЕБД), которые загораются в случае неисправности той или иной системы.

Принцип работы

Алгоритм действия у всех панелей одинаковый. Каждая лампочка и стрелка взаимодействуют с определенным элементом. Так, показания и скорости и километраже исходят от датчика, что вкручен на коробку. Информация о двигателе исходит от датчика коленвала. А данные о напряжении идут от клемм генератора. Что примечательно: если не подключить контакт напряжения, машина не будет брать зарядку даже с исправным генератором. Эта проблема сопровождается красной лампочкой АКБ на панели. Если она горит, значит, произошел обрыв и провод не подходит на контакт разъема приборки. Что касается давления масла и температуры охлаждающей жидкости, информация эта поступает по клеммам от соответствующих датчиков.

Проблемы

Существуют ли проблемы, связанные с вышеперечисленными щитками? К сожалению, владельцы сталкиваются с проблемой неисправности приборки. Реже всего это случается у самой первой панели, старого образца. Она работает «как часы». Рижская панель может неточно давать информацию об уровне давления масла. Также здесь нередко барахлит спидометр. Наряду с этим отказывается работать одометр. Но большинство нареканий, на удивление, вызывает новый щиток приборов «Газели Некст» и «Бизнес».

Так, самая частая неисправность – обнуление километража (причем общего) на пробеге в 60 тысяч километров. Из-за этого невозможно точно контролировать прохождение ТО и ряд других ремонтных операций. Но это еще не все. Обнуляется и суточный километраж – говорят отзывы. Такое случается, если напряжение в сети будет менее 11,5 Вольт. Также данные стираются в случае снятия клемм с АКБ.

Что еще?

Не работает щиток приборов «Газели» нового образца и при установке в старую «Газель». Монтировать его нужно правильно – просто перекинуть колодки с контактами не получится. Для успешной установки нужна распиновка щитка приборов «Газели Бизнес».

Среди прочих неисправностей стоит отметить зависание стрелок спидометра и тахометра в одном положении. Большинство владельцев начинают паниковать и разбирать полностью щиток. Но делать этого не нужно. Проблема кроется в недостаточном контакте разъемов.

Монтаж

Для установки панели необходимо снять старый щиток. Для этого нужно демонтировать рулевое колесо при помощи специального съемника и открутить пару шурупов декоративной накладки щитка. Также следует открутить болты крепления самой приборки.

Для этого понадобится головка «на 8». После этого можно снимать старую панель и ставить на ее место новую. Но как мы уже сказали ранее, просто перекинуть разъемы не получится. Нужна распиновка щитка приборов «Газели Бизнес». Всего здесь четыре колодки – ХР1, 2, 3 и 4. Рассмотрим, как подключать каждую:

• ХР1. Первый, пятый, шестой, седьмой контакты замыкаются на «массу». Что касается остальных, они подключаются к сигналам датчика. Первый контакт – реле прикрытия воздушной заслонки, третий – ДТОЖ, девятый и одиннадцатый – датчик давления масла и уровня топлива в баке соответственно. Остальные контакты – это «Резерв». Их мы не трогаем и ничего к ним не подключаем.
• ХР2. На «массу» замыкаются контакты номер два, четыре, девять. На «плюс» идут клеммы все начиная от пятой и заканчивая тринадцатой.
• ХРЗ. К положительному контакту +12В подключаются клеммы номер два и тринадцать. На «массу» замыкается первая, восьмая и двенадцатая клемма. Шестой разъем – датчик скорости спидометра, девятый – катушка зажигания, одиннадцатый идет на блок управления двигателем.
• ХР4. Здесь практически все контакты нужно подключить к «массе». Это касается разъемов от первого до седьмого включительно. На «плюс» идут только датчик наличия воды в топливном фильтре (если таковой имеется) и выключатель свечей накала. Это разъемы номер восемь и девять соответственно.

Кстати, если на автомобиле нет системы АБС и ЕБД, выходы на эти датчики нужно заглушить. Каким образом? Достаточно подключить их к «массе».

Итак, мы выяснили, что собой являет панель приборов «Газели», каких видов она бывает и как подключается.

при включение света глючит щиток приборов газель бизнес

прыгают или зашкаливают стрелки на приборке «газели»
Если на приборной панели дискотека — показатели давления масла, температуры охлаждающей жидкости и уровень…

ГАЗель, глючит приборная панель
ГАЗель, глючит приборная панель, включая габариты, потом все пропадает и работает в обычном режиме, может…

Врут приборы при включении габаритов. Решение проблемы.
Врут приборы при включении габаритов, в чем причина, решение проблемы. Снятие приборной панели и т.д и т.п……

при включении ближнего света включаются дворники. не работает панель приборов.
группа в контакте https://vk.com/club121241114.

Почему не работает панель приборов ваз 2110,2111,2112,21123.

Не горит подсветка щитка приборов Соболь,Газель причины
Не горит подсветка щитка приборов и выключателей на Соболе,Газели. ..Основные причины рассмотрим.

Не включается зажигание. Пропало напряжение.
БОЛЕЕ 300 ВИДЕО ЗДЕСЬ В ОДИН КЛИК — https://www.youtube.com/channel/UCqhv5pJXZjUXMuG7mgsb_Xw/playlists?disable_polymer=true.

Причина отказа панели приборов на приоре рестайлинг
вытирая пыль «микрофиброй» было установленно , что она неким-феноменальным образом влияет на работоспособн…

Сброс напоминания межсервисного интервала на газели NEXT

Газель сброс панели приборов умз 4216 е-3
Как сбросить счетчики панели приборов на автомобиле Газель с двигателем умз-4216 евро 3.

Газель 3302 — востановление приборной панели
Газель — востановление приборной панели Полировка фар — https://www.youtube.com/watch?v=xpUPpY-vjrA Подписывайтесь T.O. — https://www.yo…

Не горит ближний и дальний свет на Газели
Пропал ближний и дальний свет на Газели а габариты горят, тогда вот мой метод который должен вам помочь. ..

WP 20160118 002
Замена (ЦПС)центрального переключателя света на газели не снимая панель.

При включении габаритов поднимается стрелка температуры ваз 2110.

Пропадает всё электропитание автомобиля. глохнет, не заводится, ничего не работает
автомобиль ваз 2108 2109 21099 2110 2113 2114 2115 . проблемы по электрике… Непредвиденно может заглохнуть и ничего не…

Приборная панель Газель, Волга. Снимаем, разбираем, чиним.
Как смотать спидометр (пробег) в Газели- https://youtu.be/s4PgFjETMu8.

ГАЗЕЛЬ Почему не горят габариты, причины и устранения
Приспособление — многоразовый предохранитель.

Газель ремонт. Электрика
Газель неисправности ПО ЭЛЕКТРИКЕ .Обзор по разным маркам Газелей. Смотрите плейлист Газель ремонт и тюнинг.

Next газель, газон причины сбоя электрики. Дворники, печка, стекло подъёмники и бывает не заводится.
Не сложное устранение проблем.

Причина отказа панели приборов ваз 2110,2111,2112
Отказали датчики спидометра,тахометра,топлива,температуры! #ваз2110#понельприборов#ремонт#неработаетпонель…

Включение света газель Некст
Как переключается свет на газели Некст с ближнего на дальний.

ЗНАЧЕНИЯ ЗНАЧКОВ НА ПРИБОРНОЙ ПАНЕЛИ АВТОМОБИЛЯ
Вам знакома такая ситуация: на приборной панели вдруг начинает мигать какой-то символ, которого вы никогда…

не работает панель приборов не показывают двигаются стрелки ваз
Данное видео, является интеллектуальной собственностью автора. Любое копирование, полностью или частично…

НЕ ГОРИТ ЛАМПОЧКА ДАВЛЕНИЯ МАСЛА ПРИ ВКЛЮЧЕНИИ ЗАЖИГАНИЯ НА ВАЗ, ЛАДА?
ПОЧЕМУ НЕ ЗАГОРАЕТСЯ ЛАМПОЧКА ДАВЛЕНИЯ МАСЛА ПРИ ВКЛЮЧЕНИИ ЗАЖИГАНИЯ НА АВТОМОБИЛЯХ ВАЗ, ЛАДА. Лампа давле…

МУС лада Калина, Приора переключатель света ремонт
Ремонт модуля управления светом Приора и Калина.

Не работает подсветка панели приборов семейства ВАЗ

У вас все ещё сами включаются дворники и свет? Тогда мы идем к вам!
Очень распространенная болячка среди ВАЗовского семейства 2108-21015. Причиной является рукожопость конструкт…

2 Проблема с электирикой в газели
Не получилось спокойно выполнить хотя бы один нормальный заказ, как сразу вылезла новая поломка. Где то…

Приборная панель 3110 подсветка
Я не мастер я только учусь. Вот ссылка https://www.drive2.ru/l/5367128/

Пропал ближний и дальний свет на газели,основные причины.

ЗА №7: ОТКЛЮЧИЛ КЛЕММУ — ДВИГАТЕЛЬ ГЛОХНЕТ! Точный тест генератора???
Многие знают «дедовский» метод проверки генератора: отключил клемму на заведенном моторе — если мотор загло. ..

Газель не заводится. Горит предохранитель.
Подпишись на мой канал https://www.youtube.com/channel/UCZ3N18IjrPxyHHrpfo75_Sg?sub_confirmation=1 Подписывайтесь на мой лайв-канал …

ТЫ ЗНАЕШЬ ЧТО ЗА ЗНАЧКИ НА ПРИБОРНОЙ ПАНЕЛИ? УГАДАЙ ЗНАК ПРИБОРНОЙ ПАНЕЛИ! АВТО ТЕСТ
Второй канал про ММА И ТАЙСОНА — https://www.youtube.com/watch?v=W9qUkbRkZlM #автотест #угадайзначокнапанели #угадайавто Наш…

Моргает панель приборов
Моргает панель приборов. Не заводится автомобиль, не крутит стартер. Неисправный аккумулятор.

Горит лампа «АККУМУЛЯТОР» на приборной панели!
Как правило, лампа «аккумулятор» горит из-за низкого напряжения в бортовой сети автомобиля. Обычно это связа…

Стартер не крутит , меняем замок или нет? Полезный совет от автоэлектрика.
БОЛЕЕ 300 ПОЛЕЗНЫХ ВИДЕО ЗДЕСЬ :https://www. youtube.com/channel/UCqhv5pJXZjUXMuG7mgsb_Xw/playlists?disable_polymer=true.

Как отрегулировать фары Приоры вручную в полевых условиях
ФТАРОЙ КАНАЛ «В точку» (для отмороженных +18) ПОДПИСЫВАЙТЕСЬ https://www.youtube.com/channel/UCfLJjdujpIOM5In9U5-CPVg Наша группа в…

Не Работают Приборы Индикация при включении зажигания в мороз на ваз 2107
При включении зажигания в мороз бывает не показывают приборы, но сегодня было такое что даже лампочки масла…

Не работает приборная панель ваз 2105

Лада Калина разборка модуля управления светом (МУС), блок управления освещением

3. Система зарядки — 2
Обжимка для автоэлектрика — https://got.by/3790cx Устали от связки ключей? — https://got.by/37926n Не просите прикурить — https://got.by/37…

Тюнинг щитка приборов — 5 часть (яркая подсветка и изменение цвета стрелок)
Тут рассказываю,как сделать свечение стрелочек ярким и,как добиться изменения их цвета. Если что то не расск…

Горят предохранители
Постоянно сгорал предохранитель!!! Не работал сигнал и вентилятор охлаждения радиатора. Корлсон вращался…

Курс «АвтоЭлектроника». Реле поворотников
Вырезка одного из уроков курса «АвтоЭлектроника»: Поддержка канала: 5469 6200 2019 7610 (карта Сбербанка)

Пропадает всё электро питание на автомобиле

ИЗ ЗА ЭТОГО ГОРИТ ЛАМПА ДАВЛЕНИЯ МАСЛА? ЭТО ЗНАЮТ НЕ ВСЕ
ИЗ ЗА ЭТОГО ГОРИТ ЛАМПОЧКА ДАВЛЕНИЯ МАСЛА? ЭТО ЗНАЮТ НЕ ВСЕ! ЧТО ДЕЛАТЬ ЕСЛИ ЗАГОРЕЛАСЬ ЛАМПА ДАВЛЕНИЯ МАСЛА…

Почему горит индикатор ручного тормоза на панеле приборов
Горит индикатор с восклицательным знаком на панеле приборов , для устранения проблемы нужно =) заходи и…

Патриот 2017 не работает подсветка
Неисправность МУТа (Модуля Управления светоТехникой) заменили по гарантии — может кому-то пригодится по. ..

не включается ближний свет УАЗ Патриот
Описание.

Ваз 2110 при запуске двигателя, постоянно щелкает реле поворотов
Ваз #щелкает #реле Ваз 2110, 2170 Жигули при заведенном двигателе щелкает реле поворотов, габаритов решение…

Июль 23rd, 2015 admin

при включение света глючит щиток приборов газель бизнес

Опубликовано в рубрике Ремонт тормозной системы

Вы можете оставить комментарий, или ссылку на Ваш сайт.

Оставить комментарий

Что приводит к тому, что комбинация приборов перестает работать?

Раскрытие информации: мы можем получать комиссионные за покупки, сделанные по ссылкам в этом посте.

Комбинация приборов, или цифровая приборная панель, предоставляет водителю важную информацию, необходимую для безопасного вождения. Он расположен на приборной панели водителя и включает в себя спидометр, указатель уровня топлива и одометр. Однако в некоторых случаях он перестает работать. Из-за чего перестает работать комбинация приборов?

Вот список того, что приводит к прекращению работы инструментального кластера:

1. Неисправности по компьютеру
2. Blound Fuse
3. Свободные разъемы
4. BAD
6. BAD
8. BAD
14. . Цепь перегрузки
15. Проблемы с проводкой
16. Проблема с заземлением
17. Неисправность комбинации приборов

В этой статье будет рассказано о том, как работают комбинации приборов, что заставляет их перестать работать и как определить точную проблему. Мы также приведем несколько примеров, таких как Jeep Grand Cherokee, чтобы понять, почему он иногда не работает.

Что приводит к тому, что комбинация приборов перестает работать?

Датчики в автомобиле генерируют сигналы, которые отправляются на компьютер автомобиля. Компьютер преобразует их во что-то, что может быть прочитано комбинацией приборов.

Если не работает один из них, например, спидометр, как определить, проблема во всей комбинации приборов или в чем-то еще? Вы можете сразу подумать, что это проблема с комбинацией приборов, но на самом деле это может быть проблема с датчиками автомобиля, компьютером или проводкой.

Причины проблем с приборной панелью

Давайте более подробно рассмотрим причины, по которым приборная панель перестает работать:

1. Неисправности компьютера

В некоторых автомобилях один провод может иметь два сигнала, которые вызывают странное поведение. Это происходит из-за неправильной работы компьютера, что может быть связано с поврежденным программным обеспечением или аппаратной проблемой. Для проблем с приборной панелью Jeep Grand Cherokee 2000 года это не самая распространенная причина, и замена PCM дает только 50% успеха в устранении проблемы с приборной панелью.

2. Перегоревший предохранитель

Перегоревший предохранитель является одной из двух гарантированных причин неработающей комбинации приборов и возникает только тогда, когда не работает ни один из датчиков. Это также является вероятной причиной, если сигнальные лампы вашего Jeep Cherokee не работают, и их следует сначала проверить, прежде чем сделать вывод о том, что вашим сигнальным лампам нужны новые лампочки. Чтобы проверить, откройте блок предохранителей в моторном отсеке под приборной панелью со стороны водителя или обратитесь к руководству пользователя, чтобы узнать его точное местоположение.

3. Ослабленные разъемы

Ослабленные или отсоединенные разъемы легко исправить, и это часть того, что вам нужно проверить при выполнении простой трассировки цепи. Если это вызывает проблему с приборной панелью, обязательно отсоедините автомобильный аккумулятор, соедините разъемы вместе, закрепите ослабленные и снова подключите аккумулятор. Ваша приборная панель должна вернуться к жизни вскоре после этого.

4. Неисправные датчики

В большинстве случаев не работают только один или два датчика в комбинации приборов. Когда это происходит, вы, вероятно, связываете проблему с неисправным датчиком. Чаще всего выходит из строя датчик спидометра. Симптомы включают сбои спидометра и круиз-контроля, потерю мощности и включение индикатора проверки двигателя.

5. Полосатая шестерня

Неработающие одометры и спидометры обычно указывают на эту причину. Неисправные датчики также могут быть вызваны сломанным кабелем, то есть, если ваш автомобиль использует физический кабель вместо датчиков для работы спидометра. Чтобы это исправить, вам нужно вытащить комбинацию приборов, чтобы добраться до шестерен. Пока вы это делаете, используйте сжатый воздух для удаления пыли и ткань из микрофибры для очистки прозрачного пластика.

6. Цепь перегрузки

Неисправный регулятор напряжения, который подает питание на приборную панель в большинстве современных автомобилей, может быть причиной того, что приборная панель перестает работать. Когда он неисправен, ваша цифровая приборная панель может не полностью перестать работать. Тем не менее, ваши датчики будут показывать очень высокие/низкие значения, капризничать или становиться неустойчивыми. Даже запуск автомобиля от внешнего источника или переключение аккумулятора может вызвать скачок напряжения, который может привести, скажем, к выходу из строя спидометра.

7. Проблемы с проводкой

Если ваш регулятор напряжения работает нормально, то, скорее всего, проблема вызвана неисправностью проводки — одной из двух причин, приводящих к полной неработоспособности приборной панели. Этот факт особенно актуален для Jeep Cherokee 2000 года выпуска, провода которого имеют тенденцию перетираться о рулевую колонку, что вызывает короткое замыкание в BCM. Контрольным признаком того, что проводка вызывает неправильное поведение вашей ИС, является то, что датчики вашего автомобиля показывают максимально возможные показания. Любой толковый механик должен это исправить. В противном случае обратитесь к профессионалу, который может провести углубленную трассировку цепи вашего автомобиля и точно определить, где находится неисправность.

8. Проблема с заземлением

Проблема с заземлением — одна из последних причин, по которой любой владелец автомобиля может заподозрить, что комбинация приборов перестала работать. Однако, если вы уже изучили все предыдущие причины, это может быть виновником. Проблема с заземлением влияет на освещение приборной панели, датчики и индикаторы.

9. Неисправный приборный щиток

Если вы выполнили все необходимые тесты и не можете обнаружить неисправность в проводке или датчиках, вам просто не повезло получить автомобиль с лимонной чертой. Некоторые электронные комбинации приборов не имеют отдельных датчиков, которые получают независимые входные данные от отдельных отправителей. В этом случае вам может потребоваться его замена.

Диагностика проблемы

Чтобы определить точную причину из вышеперечисленного, необходимо сначала локализовать проблему. Вот несколько шагов, которые можно попробовать:

1. Начните диагностику с самопроверки комбинации приборов. Как правило, это происходит при включении зажигания, при этом кратковременно загораются все контрольные лампы и разделы дисплея. Внимательно следите за любыми темными сегментами или неработающими индикаторами. Различные автомобили имеют различные процедуры самопроверки. Вы даже можете вручную запустить диагностику самопроверки в некоторых приложениях. Руководство пользователя и веб-сайты обслуживания OEM должны предоставить вам информацию о том, как использовать его для вашего конкретного автомобиля.
2. С помощью цифрового мультиметра Fluke 87-V (см. на Amazon) определите предохранитель, подключенный к комбинации приборов, включив ключ зажигания (с обеих сторон предохранителя должен гореть свет).
3. Если вы не можете найти какие-либо проблемы с предохранителем, снимите приборную панель целиком и проверьте питание датчиков по отдельности. Кроме того, проверьте заземление с помощью пробника питания (см. на Amazon) и убедитесь, что это не приводит к сбоям или несогласованным показаниям. Этот шаг применяется, если все или только некоторые датчики не работают. Если затронуты только некоторые датчики, проблема может быть связана с датчиком, датчиком или проводкой.
4. При локализации источника электрической неисправности отсоедините жгут проводов от приборной панели и проверьте цепь питания с помощью омметра на наличие заземления. Замена перегоревшего предохранителя без решения проблемы является гарантией того, что проблемы с микросхемой повторятся.
5. Проверьте напряжение аккумуляторной батареи или зажигания на жгуте проводов панели приборов с помощью вольтметра, а не контрольной лампы. Использование вольтметра гарантирует, что показаний напряжения будет достаточно для правильной работы комбинации приборов вашего автомобиля.
6. Убедитесь, что показания охлаждающей жидкости, давления масла или газового манометра исправны, так как это приводит к непредсказуемой работе манометров. Не забудьте включить все остальные датчики автомобиля. Для бесперебойной работы электронных комбинаций приборов требуются точные данные от датчиков.
7. В зависимости от того, сколько датчиков на приборной панели осталось в рабочем состоянии, вам может потребоваться выполнить диагностический тест датчика или датчика. Вам понадобится осциллограф, например, цифровой осциллограф Siglent SDS1104X-E 100 МГц 9.0010  (смотреть на Amazon), желательно 4-х канальный. Это один шаг, который делают немногие владельцы автомобилей, сделанных своими руками, не из-за его сложности, а потому, что он требует терпения.
8. Наконец, вам может понадобиться полностью вытащить цифровой тире. Этот метод может быть лучшим способом определить, что мешает вашей комбинации приборов работать правильно. Работающая ИС должна иметь безупречные, несгоревшие следы ламинирования серебром во время осмотра. Если вы обнаружите, что какой-либо из них находится в плохом состоянии, хорошо иметь в своем комплекте проволочную перемычку или проводящую жидкость для быстрого исправления.

Сброс комбинации приборов

Бывают случаи, когда с компонентами, влияющими на правильную работу комбинации приборов, все в порядке. В это время ваш прибор просто нуждается в перезагрузке.

Часто задаваемые вопросы

• Как узнать, неисправен ли мой приборный щиток? Признаки неисправной комбинации приборов включают тусклые/мерцающие датчики, неточные или ненадежные показания, падение всех датчиков до нуля во время движения и неисправность комбинации приборов. Эти симптомы ошибки могут привести к тому, что ваш автомобиль выйдет из строя во время движения, периодически будут выходить из строя дисплеи или произойдет полный / периодический отказ.
• Сколько стоит ремонт комбинации приборов? Замена комбинации приборов может стоить от 880 до 1000 долларов США. Стоимость зависит от марки и модели автомобиля, а также от его состояния.
• Можно ли управлять автомобилем без комбинации приборов?  Если у вас есть джип, вы, вероятно, знаете, что можете управлять автомобилем со снятой панелью приборов. Но даже если это возможно, делать этого не следует. Находиться на дороге без работающих сигнализаторов опасно. Кроме того, во многих юрисдикциях вождение автомобиля без работающего спидометра считается незаконным.
• Может ли неисправная комбинация приборов вызвать проблемы с передачей? Это зависит от того, откуда коробка передач автомобиля получает сигнал скорости движения. В автомобилях с системами ABS данные о скорости движения передаются на цифровую приборную панель или панель ABS, а затем передаются в блок управления коробкой передач. Когда в этой ситуации комбинация приборов выходит из строя, коробка передач может получать неверные данные о скорости автомобиля, что может привести к преждевременному или запоздалому переключению передач, что может повлиять на трансмиссию.
• Что означает контрольные приборы ? Индикатор контрольных приборов указывает на возникновение неисправности, требующей проверки, обслуживания или ремонта. Неплотно прилегающая крышка бензобака, низкий уровень моторного масла, перегрев двигателя или неисправность электропроводки могут вызвать загорание контрольных приборов. Когда это произойдет, вам нужно будет сделать то, на что указывает этот сигнальный индикатор — посмотреть на все датчики на приборной панели при работающем двигателе, чтобы увидеть, какой из них не соответствует стандарту. Для владельцев Jeep Cherokee указатель температуры должен быть около 19.5°, напряжение должно быть около 14 В, а давление масла на холостом ходу должно быть около 40 фунтов на квадратный дюйм.

Заключение. Что приводит к тому, что комбинация приборов перестает работать?

Чтобы суммировать, вот наиболее распространенная причина того, почему ваш приборной кластер останавливается:

1. Неисправности по компьютеру
2. БЛАГОВЫЙ ПРЕД.
3. Цепь перегрузки
4. Проблемы с проводкой
5. Проблема с заземлением
6. Неисправная комбинация приборов

Как правило, комбинация приборов прослужит вам весь срок службы вашего автомобиля. Но если один или все ваши датчики выйдут из строя, ожидайте появления симптомов ошибки, которые варьируются от легкого раздражения до неприятностей. Зная заранее, каковы вероятные причины и как их устранить, вы сэкономите время, усилия и деньги на походе к механику. Это также поможет улучшить уход за различными компонентами вашего автомобиля.

Помогите…! У меня не работают датчики в машине и что мне теперь делать?

Обновлено 20 октября 2021 г. | Та же тема: Полезные советы по обслуживанию

Вот все, что вам нужно знать об автомобильных датчиках, включая выявление и диагностику возможных причин, по которым автомобильные датчики не работают.

Многие водители воспринимают датчики на приборной панели как должное — пока они не перестанут работать. Конечно, автомобильные датчики очень полезны. Приборы могут многое рассказать о состоянии вашего автомобиля. Итак, когда не работают датчики автомобиля , вам обязательно стоит выяснить причины.

Без датчиков вы не смогли бы узнать состояние вашего автомобиля в важных областях. Это также может рассказать вам несколько других важных вещей, которые вы должны знать о своем автомобиле.

Датчики могут многое рассказать о состоянии вашего автомобиля

Но что, если один или несколько датчиков перестанут работать? Что вы можете с этим поделать? Должны ли вы оставить это на усмотрение экспертов или вы можете сделать это своими руками? Получите все ответы, которые вы ищете, прямо в этой статье от Philkotse.com :

Неработающие датчики

Если один из датчиков в вашем автомобиле перестает работать, это может быть вызвано одной из двух причин. Это может быть либо неисправный датчик, либо проблема с самим датчиком. Но также может случиться так, что все датчики перестанут работать одновременно. Это может быть вызвано дефектом комбинации приборов или перегоревшим предохранителем и требует ремонта комбинации приборов .

Но мы хотим быть тщательными, поэтому мы перечислили несколько причин сценариев для лучшего понимания. Проверьте каждый и посмотрите, что относится к вашей ситуации.

>>> Ознакомьтесь: Руководство покупателя: Понимание 4-х распространенных счетчиков и датчиков автомобиля

Сценарий 1: Приборная панель вообще не работает

Как указано выше, неисправная комбинация приборов и перегоревший предохранитель общие причины. Они применимы только в том случае, если вы уверены, что ни один датчик в вашем автомобиле не работает.

Также может быть проблема с частью, которая питает комбинацию приборов вашего автомобиля. Эта часть называется регулятором напряжения. Если вы считаете, что ваши датчики дают низкие показания или ошибочны, это может быть причиной.

Это также может быть вызвано возможными проблемами с проводкой. Вы можете смело предположить это, если датчики показывают максимально возможные показания. Другой возможной причиной этого является неисправность регулятора напряжения прибора.

Существует множество конфигураций и конструкций приборных панелей. Если случается так, что все ваши датчики перестают работать одновременно, проблема вызвана только двумя причинами. Либо проблема с проводкой, либо проблема с предохранителем.



Неработающая приборная панель и перегоревший предохранитель — распространенные причины, по которым не работают все датчики автомобиля

>>> Для справки: 3 вещи, которые вы могли не знать о плавкой вставке и автомобильных предохранителях

Первым шагом в диагностике этой проблемы является определение предохранителя, подключенного к датчикам или комбинации приборов. Когда вы поворачиваете ключ, должно быть питание с обеих сторон предохранителя. Вы можете использовать мультиметр или недорогую контрольную лампу, чтобы проверить это.

Вы также можете доставить свой автомобиль к автомеханику, если не знаете, что делать. Если с вашим предохранителем все в порядке, следующее, что вы или ваш механик должны сделать, это проверить мощность отдельных датчиков. Обычно для этого требуется снять комбинацию приборов. Это может отнять у вас много времени и сил.

Перегоревшая лампочка обычно является причиной того, что приборная панель не работает.

Это потому, что вам нужно будет снять несколько декоративных элементов здесь и там. Вам также нужно будет открутить кластер, чтобы снять его. Уровень сложности этой задачи сравним с установкой новой магнитолы в машину. С учетом сказанного вы можете с уверенностью предположить, что если вы сможете это сделать, эта задача также будет для вас выполнимой.

Сценарий 2: Один независимый манометр не работает

В подобных случаях проблема может заключаться в манометре, датчике или проводке. Это предположение наиболее применимо, если ваш датчик охлаждающей жидкости, давления масла или газа не работает идеально. Это также может быть причиной неправильной работы упомянутых датчиков.

Если ваш спидометр не работает, это может означать, что у вас сломана шестерня. Это также может быть вызвано обрывом кабеля. Спидометры на самом деле являются уникальным типом датчиков. Многие производители используют физические кабели, а не датчики.

>>> Также проверьте: Как починить неработающий газовый датчик в вашем автомобиле



Если один датчик не работает, причиной может быть датчик, датчик или проводка

Сценарий 3. Не работает один или несколько сигнальных индикаторов на приборной панели автомобиля

• Перегоревшая лампочка обычно является причиной подобных сценариев. Обычно это происходит, если одна или несколько сигнальных ламп не загораются даже после поворота ключа.
• Если ни одна из сигнальных ламп не работает, это может указывать на другие проблемы. Можно пойти и проверить предохранители. Убедитесь, что вы проверили те, которые ведут к комбинации приборов, прежде чем проверять в другом месте.
• Также может случиться так, что контрольные лампы загорятся и будут гореть даже после того, как двигатель будет продолжать работать. Когда это происходит, это обычно означает, что есть проблема с этой конкретной системой
.

Перегоревшая лампочка обычно является причиной того, что одна или несколько лампочек на приборной панели не работают

>>> К вашему сведению: 6 важных автомобильных предупреждающих знаков на приборной панели.

Что делать, если моя приборная панель и индикаторы не работают?

Если ваша приборная панель, датчики и индикаторы не работают, это может быть потенциальной проблемой заземления. Прежде чем сделать это, убедитесь, что вы исчерпали все усилия и тщательно проверили все вышеперечисленное.

Если ваша приборная панель, датчики и индикаторы не работают, это может быть потенциальной проблемой заземления

Если хотя бы одна комбинация приборов не заземлена должным образом, вы заметите, что индикаторы приборной панели и датчики перестают работать в определенное время. Вы можете легко проверить заземление, заглянув под приборную панель и используя фонарик. Однако в большинстве случаев вам, скорее всего, придется снять комбинацию приборов вашего автомобиля.

Это вся необходимая информация о неработающих автомобильных датчиках. Мы надеемся, что наша статья окажется для вас полезной.

Дополнительная информация советы по вождению на Philkoste.com

техническое обслуживание автомобиля автомобильные датчики

Ханна Санчес

Автор

Ханна в свое время была одной из самых конкурентоспособных пловчих в стране. Вскоре она обнаружила в себе страсть и к автомобильной промышленности. В настоящее время она уравновешивает свою страсть писательством и коучингом.

Посмотреть больше

Последние сообщения

Что заставляет приборные панели перестать работать? [Отвечено] – ISS Automotive Solutions

В нормальных условиях панель приборов служит в течение всего срока службы автомобиля. Однако это не всегда так. Иногда измерительный кластер может выйти из строя раньше. Из-за чего это происходит?

Мы можем назвать 5 распространенных причин отказа кластера датчиков:

1. Износ

Как и все детали, датчики со временем изнашиваются. Они рассчитаны на весь срок службы автомобиля. Тем не менее, иногда некоторые компоненты изнашиваются рано. Например:

• Перегорели контрольные лампы комбинации приборов
• Корродированные или отсоединенные провода
• Застрявшие иглы кластерного калибра
• Перегорела задняя подсветка спидометра (или темные пятна)
• Неисправность ЖК- или светодиодных экранов (например, блеклые цифры или буквы)

2. Чрезмерная вибрация

Вы ездите на автомобиле по бездорожью? Или вы часто ездите по плохим дорогам? Если у вас неисправный приборный блок, причиной может быть чрезмерная вибрация. Чрезмерная вибрация может ослабить соединения на печатной плате (платах) внутри кластера.

3. Неисправность механического спидометра

В некоторых датчиках, таких как спидометр, одометр и тахометр, используются маленькие шестерни. Эти маленькие шестерни могут со временем изнашиваться, что приводит к механическому отказу манометра(ов).

4. Всплески напряжения

Неисправный генератор может вызывать скачки напряжения. Когда генератор переменного тока имеет слабый провод входного или выходного напряжения, он будет создавать всплески напряжения. Это происходит потому, что при плохом контакте входного или выходного провода регулятор включит генератор переменного тока на полную зарядку. Это приводит к резкому скачку напряжения. В некоторых случаях обмотки генератора могут насыщаться. Когда связь восстанавливается, происходит электромагнитный коллапс энергии. Это создает скачок напряжения.

Внезапный скачок напряжения может повредить электрические компоненты автомобиля. Это включает в себя калибровочный кластер.

5. Перегоревший предохранитель

Иногда приборная панель в порядке, и проблема заключается в перегоревшем предохранителе. В этом случае вам нужно будет только заменить предохранитель.

Что делать, если неисправен только один спидометр?

У вас есть только один неисправный манометр? Есть много возможных причин этого. Самые распространенные из них:

• Неисправный предохранитель только для этого датчика
• Короткое замыкание в проводе
• Изношенный датчик (распространено в старых автомобилях)
• Неплотное соединение

В этом случае вполне вероятно, что остальная часть блока датчиков в порядке. Можно (и дешевле) заменить только неисправный манометр. Мы предлагаем специализированный ремонт по почте. Это означает, что вы можете отправить нам свой блок датчиков по почте, и мы заменим вам неисправные датчики.

Как определить проблему с блоком датчиков

Если вы хотите точно знать, что не так с вашей приборной панелью, вы можете предпринять следующие шаги:

1. Проверить предохранитель

Предохранитель проверить проще всего, поэтому вы должны сделать это в первую очередь, чтобы исключить его. Для этого:

1. Найдите блок предохранителей
1. Либо в моторном отсеке, либо в боковой панели перед левым коленом водителя
2. Проверить все предохранители комбинации приборов
1. В большинстве современных автомобилей имеется только один предохранитель на всю деталь
3. Осмотрите предохранители на наличие повреждений, таких как:
1. Сажа
2. Оборванные металлические провода

Если предохранитель неисправен, скорее всего, приборная панель в порядке. Вам просто нужно заменить предохранитель. Если новый предохранитель снова перегорает, то проверьте проводку, ведущую к кластеру. Вы также можете проверить, нет ли проблем с самим кластером.

2. Проверьте провода и соединения

Возможно, повреждена проводка и/или соединения. Для проверки проводов и соединений:

1. С фонариком осмотрите все провода, подключенные к приборной панели
1. Ищите на наличие потертостей, поломок или других типов повреждений
2. Осмотрите все соединения
1. Ищите люфты и любые повреждения

3. Проверка комбинации приборов

Если все остальное выглядит хорошо, проблема может заключаться в приборной панели. Вот что вы хотите проверить:

• Мощность на приборной панели
• Провод заземления на наличие повреждений или ослабления крепления
• Лампы и мониторы

Если вы не уверены, что не так с вашей приборной панелью, проще заменить ее. Выявление причины проблемы может быть трудным и трудоемким.
