Что такое негорючий кабель и зачем он нужен
Негорючий кабель — это специальный вид электрического кабеля, который не поддерживает горение и не распространяет пламя. Основная задача такого кабеля — повысить пожарную безопасность здания.
Почему использование негорючего кабеля так важно, особенно в деревянных домах?
- Он не становится источником возгорания при перегреве или коротком замыкании
- Не распространяет пламя по кабельным линиям
- Выделяет минимальное количество дыма и токсичных веществ при нагреве
- Дает дополнительное время для эвакуации людей в случае пожара
Таким образом, применение негорючего кабеля значительно снижает риски возникновения и быстрого распространения пожара в деревянном доме.
Основные виды негорючих кабелей
Существует несколько основных видов негорючих кабелей, различающихся по своим характеристикам:
1. Кабели, не распространяющие горение (нг)
Это базовый уровень пожаробезопасности. Такие кабели могут гореть при прямом воздействии пламени, но самостоятельно гаснут после его устранения. В маркировке обозначаются буквами «нг».
2. Кабели с низким дымо- и газовыделением (нг-LS)
Помимо свойств нераспространения горения, такие кабели при нагреве выделяют минимальное количество дыма и токсичных газов. Обозначаются «нг-LS» (Low Smoke).
3. Безгалогенные кабели (нг-HF)
Не содержат галогенов, при горении не выделяют корродирующих газов. Безопасны для электроники и здоровья людей. Маркируются «нг-HF» (Halogen Free).

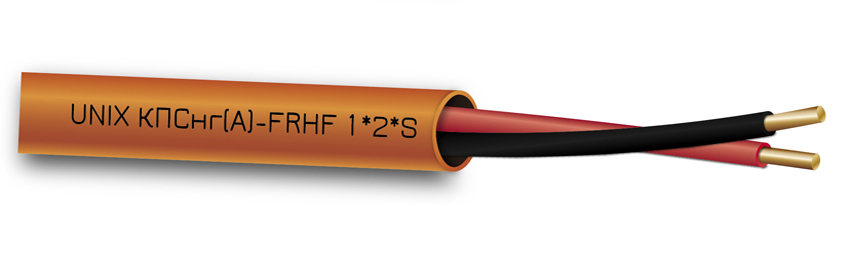

4. Огнестойкие кабели (нг-FRLS, нг-FRHF)

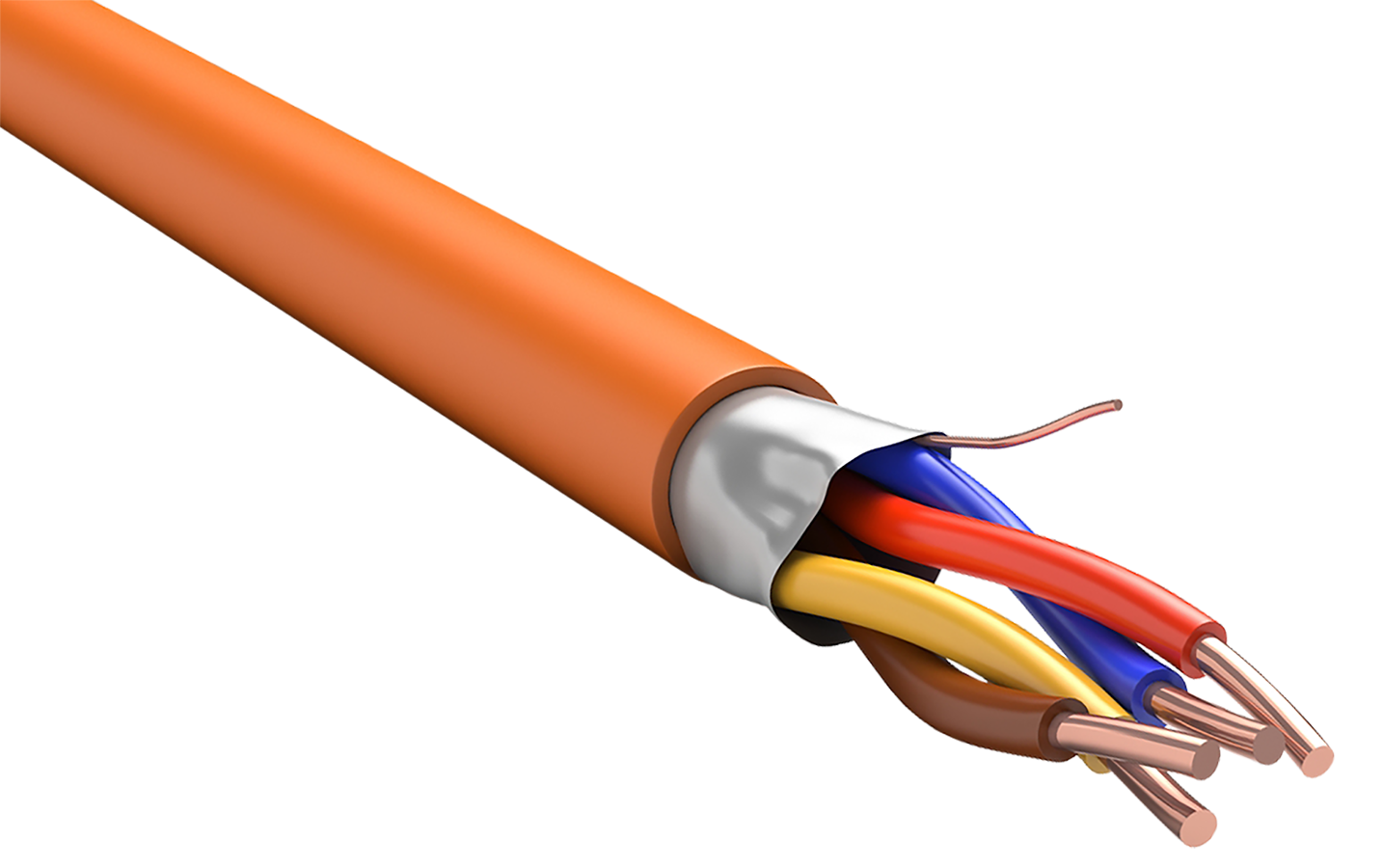

Способны некоторое время функционировать в условиях открытого пламени. Применяются в системах пожарной сигнализации и аварийного освещения. Обозначаются «нг-FRLS» или «нг-FRHF».
Как выбрать негорючий кабель для деревянного дома
При выборе негорючего кабеля для проводки в деревянном доме следует учитывать несколько важных факторов:
- Тип помещения и его назначение
- Требования пожарной безопасности для деревянных домов
- Планируемые нагрузки на электросеть
- Условия прокладки кабеля (открытым или закрытым способом)
- Необходимость сохранения работоспособности при пожаре
Для большинства жилых помещений в деревянном доме оптимальным выбором будет кабель марки ВВГнг-LS. Он не распространяет горение, имеет низкое дымовыделение и подходит для скрытой и открытой проводки.
Преимущества использования негорючего кабеля
Применение негорючего кабеля в деревянном доме дает ряд существенных преимуществ:
- Повышение общего уровня пожарной безопасности здания
- Снижение риска возникновения и быстрого распространения пожара
- Увеличение времени для эвакуации людей в случае возгорания
- Уменьшение ущерба от пожара за счет локализации очага возгорания
- Соответствие современным требованиям пожарной безопасности
- Возможность получения страховки на более выгодных условиях
Особенности монтажа негорючей проводки
При монтаже негорючей проводки в деревянном доме необходимо соблюдать определенные правила:
- Использовать только сертифицированные негорючие кабели
- Прокладывать кабели в специальных негорючих гофрах или кабель-каналах
- Соблюдать требуемые расстояния между силовыми и слаботочными кабелями
- Использовать негорючие распределительные коробки и подрозетники
- Выполнять все соединения в специальных клеммных колодках
- Не допускать механических повреждений изоляции кабеля при монтаже
Правильный монтаж негорючей проводки позволит максимально реализовать все преимущества такого кабеля и обеспечить высокий уровень пожарной безопасности деревянного дома.
Нормативные требования к негорючим кабелям
Применение негорючих кабелей регламентируется рядом нормативных документов:
- ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности»
- Федеральный закон №123-ФЗ «Технический регламент о требованиях пожарной безопасности»
- СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа»
Эти документы устанавливают классификацию кабелей по пожарной опасности, методы испытаний и требования к их применению в различных типах зданий и сооружений.
Сравнение негорючих кабелей с обычными
В чем основные отличия негорючих кабелей от обычных? Рассмотрим ключевые параметры:
| Параметр | Обычный кабель | Негорючий кабель |
|---|---|---|
| Горючесть | Горит и распространяет пламя | Не распространяет горение |
| Дымовыделение | Высокое | Низкое |
| Токсичность продуктов горения | Высокая | Низкая |
| Стоимость | Ниже | Выше |
| Срок службы | 15-20 лет | 25-30 лет |
Как видим, несмотря на более высокую стоимость, негорючие кабели обладают значительными преимуществами в плане безопасности и долговечности.
«Негорючий» кабель: выбираем безопасность для жизни
При строительстве дома или проектировании квартиры, нового офиса, – каждый человек мечтает только о хорошем и готовится к счастливым переменам в жизни. Но, когда мы строим свою мечту, необходимо просчитать все риски. К сожалению, статистика МЧС говорит о том, что в последнее время увеличились трагические случаи, связанные с воздействием углекислого газа и токсичных веществ, которые выделяются при горении.
То есть все чаще люди при пожаре гибнут не от прямого огня, а от удушья и отравления токсичными газами. Поэтому при подборе качественных материалов для строительства и ремонта на первый план выходит выбор безопасного кабеля, который поможет снизить риски последствий пожара.
В современных домах, квартирах и офисах человек использует столько бытовых приборов и электрооборудования, что нагрузка на электропроводку постоянно растет. Предотвратить опасность пожара можно, используя кабели, не распространяющие горение, а также кабель с низким дымо- и газовыделением.
Выбор кабеля с буквами нг(а)LS даст лишние несколько минут на эвакуацию людей и возможно спасет чьи-то жизни. Важно! Маркировка кабеля должна подтверждаться результатами экспертизы. При этом экспертиза должна быть регулярная, так как качество и свойства конечного продукта зависят не только от самого производства , а и от качества, и, как следствие, от стоимости сырья.
В производстве кабеля, не распространяющего горение, используется специальный состав пластиката, который и придает кабелю указанные свойства. Продукция завода «КАБЭКС» проходит регулярные испытания на соответствие указанным свойствам. Это добровольные испытания, которые производитель проводит с целью контроля поставляемого на завод сырья и, как следствие, контроля выпускаемой продукции на соответствие ГОСТ 31996–2012.
Сначала разберемся, что такое кабель с буквами «нг». Эти буквы обозначают «негорючий». Кабели и провода, спрятанные внутри стен, за потолками и в бетонной стяжке, должны быть надежными, долговечными и, самое главное – негорючими.
Многие неправильно понимают, что такое «негорючий» кабель, давайте выясним и этот момент.
В технической литературе нет термина «негорючий», есть «не поддерживающий горение». Если кабель не поддерживает горение, он будет гореть, если, например, бросить его в костер, но вне открытого пламени он сразу погаснет. Благодаря этому свойству изоляции, такой кабель не станет причиной пожара, даже если где-то возникнет короткое замыкание и возгорание.
Кабели, не распространяющие горение, при одиночной или групповой прокладке, самопроизвольно гаснут после удаления источника огня без обеспечения дополнительной защиты. Основная задача такого кабеля – не стать способом распространения пожара, если он уже начался. Нераспространение огня кабелем характеризует способность кабельного изделия не гореть при отсутствии воздействия на него прямого пламени, а при воздействии на него прямого пламени зона горения не выходит от очага пламени за границы, определенные нормативной документацией.
В маркировке кабеля данный параметр отображается индексом «нг».
Обозначение нг(A), нг(B), нг(C), нг(D) определяет категорию испытания кабеля на нераспространение огня согласно ГОСТ Р МЭК 60332 (ГОСТ Р 53315–2009).
Наивысшая категория по данному показателю – категория А (в марке кабеля «А»), которая показывает, что кабель выдержал испытания в наиболее жестких условиях для этого параметра.
Силовой кабель исполнения «-нг(А)» можно использовать для групповой прокладки по категории А на объектах с повышенными требованиями к пожарной безопасности. То есть в помещении, в котором могут находиться люди.
Буквы «LS» в названии дословно расшифровываются как LowSmoke и значат, что пластикат изоляции и оболочки обеспечивает низкое дымовыделение при горении. Т.е. при пожаре кабели данных марок выделяют гораздо меньше продуктов горения, что позволяет увеличить допустимое время эвакуации людей из помещения за счет более долгого заполнения его дымом. Данные марки силового кабеля можно использовать там, где требуется повышенная безопасность объектов или высока вероятность пожара.
ВВГ-Пнг(А) LS кабель не поддерживающий горение буквы нг – категория по данному показателю наивысшая буквы (А), даже если он загорится, от него не будет токсичного дыма (буквы-LS).
Кабели волоконно-оптические огнестойкие — негорючие, пожаробезопасные конструкции
На сегодняшний день интенсивность оснащения оптическими линиями связи зданий и сооружений постоянно растет. К сожалению, наличие кабельных линий с полиэтиленовой оболочкой увеличивает опасность распространения возгорания. Пожаробезопасные оптические кабели применимы практически на всех объектах, где требуется оснащение телекоммуникациями.
Требования пожарной безопасности можно представить в виде пирамиды, где каждый следующий уровень включает в себя предыдущий.
К свойствам кабелей для одиночной прокладки предъявляются наиболее низкие требования. Под одиночной прокладкой понимается одиночный кабель или ряд кабелей, расстояние между которыми превышает 300 мм. Преимущественно такие кабели используют в производственных помещениях и кабельных сооружениях.
Завод Инкаб выпускает конструкции магистральных оптических кабелй, соответствующих требованиям для одиночной прокладки (Пожаробезопасный/ уровень 1): ДПЛ, ДОЛ, ТОЛ, ДПС, ТОС, ДАС.
В открытых кабельных сооружениях (эстакадах или галереях) наружных электроустановок применяют кабели, не распространяющие горение при групповой прокладке (ряд с расстоянием между ними менее 300 мм).
На уровень выше появляется требование к пониженному дымо- и газовыделению, то есть при горении кабеля должно выделяться мало дыма и сохраняется достаточная светопропускаемость. Такая оболочка рекомендуема для кабелей, которые прокладывают во внутренних электроустановках, в зданиях и закрытых кабельных сооружениях.
В зданиях и сооружениях с массовым пребыванием людей должен быть проложен кабель с такой оболочкой, которая может обеспечить отсутствие выделения коррозионно-активных газообразных продуктов при горении и тлении. Начиная с этого требования, меняется материал оболочки кабеля. Для ее изготовления применяется безгалогенный компаунд – полимерный материал со специальными добавками.
Выделенная группа — Пожаробезопасный/уровень 2 (групповая прокладка, низкое дымо- и газовыделение, безгалогенные) включает в себя:
— магистальные кабели: ДПО, ДПЛ, ДОЛ, ТОЛ, ТсПО, ДПС, ДПД, ДПС2, ТОС, ТОД, ТсОС, ДАС, ДПД2, ДПТ, ДПТс, ДОТс, ДОТа;
— локальные кабели: ОВК, ОБК, ОБС, ОБД, ОБР, ОМР, ОБВ, ОМВ.
Следующее требование – низкотоксичность продуктов горения – обязательно для прокладки линий в детских образовательных учреждениях, больницах, спальных корпусах, домах престарелых и инвалидов и прочих учреждениях с низкой мобильностью людей. В такой оболочке возможно исполнение таких локальных кабелей, как: ОБВ, ОМВ, ОБР, ОМР, ОБС, ОБД, ОБК, ОВК.
Таким образом, на сегодняшний день завод Инкаб изготавливает 26 сертифицированных на пожарную безопасность различных марок оптических кабелей (15 магистральных и 11 локальных).
На вершине пирамиды – огнестойкие кабели, которые применяются в системах противопожарной защиты, а также в других системах, которые должны сохранять работоспособность в условиях пожара.
Под огнестойкостью понимается работоспособность оптического кабеля: он должен продолжать передавать сигнал при воздействии и после воздействия пламени в течение заданного периода времени. Это самая высокая категория пожарной безопасности и наиболее сложное конструктивное исполнение кабеля. Современное требование к огнестойким/пожаробезопасным кабелям: передача сигнала не менее 180 минут при воздействии пламени.
Флагманами линейки пожаробезопасных кабелей Инкаб являются конструкции ТсОС, ОБР-У и ДПЛ.
ТсОС – универсальный огнестойкий кабель. Конструкция ТсОС состоит из стального оптического модуля с волокном, на который накладывается броня из стальной проволоки и оболочка из безгалогенного компаунда. Главное преимущество ТсОС – высокая стойкость к нагрузкам. Помимо этого, кабель ТсОС тонкий (диаметр менее 10 мм), лёгкий и экономичный.
Распределительный локальный огнестойкий оптический кабель типа ОБР-У может применяться там, где необходима диэлектрическая конструкция. Кабель ОБР-У удобен в монтаже внутри помещений.
Он обладает высокой гибкостью, поэтому легко обойдет выступы, изгибы, углы, зайдет в узкие кабельные каналы и лотки. По показателям огнестойкости он не уступает универсальному кабелю: не менее 180 минут при температуре до 750°С.
Рассмотренные выше конструкции можно произвести с ограниченным количеством волокна — не более 48, но при строительстве крупных информационных сетей требуется большое количество оптических волокон. Для таких случаев Инкаб предлагает многомодульную огнестойкую конструкцию, в которую можно уложить до 288 волокон — огнестойкий магистральный ДПЛ нг(А)-FRHFLTx. Конструктивно огнестойкий ДПЛ повторяет стандартный кабель с промежуточной оболочкой для прокладки в канализацию, только оболочка выполнена из огнестойкого компаунда.
Если вам нужна профессиональная помощь в подборе кабеля с оптимальными характеристиками под технические требования проекта и всех комплектующих к нему, специалисты Инкаб.PRO проведут необходимые расчеты для вашего проекта.
Огнестойкий провод, огнестойкий кабель
Применение
Огнестойкий и огнестойкий кабель с посеребренными жилами, хорошей паяемостью рекомендуется для использования во внутренней проводке при высоких температурах окружающей среды в защищенных помещениях.
По запросу жильный кабель также доступен с лужеными медными жилами.
Выдающиеся характеристики
- безгалогенный
- устойчивый к высоким температурам
- Огнестойкий и самозатухающий в соотв. с IEC 60332-1-2 + DIN EN 60332-1-2
- гибкий
- VDE-Reg.-No. 7088
- хорошая паяемость
