Neje dk 5 pro: Мини-гравер NEJE DK-5 Pro для хобби

Мини-гравер NEJE DK-5 Pro для хобби

Прикольный маленький ЧПУ гравер с лазером в 500 мВт я приобрел себе к новому году (покупка в декабре 15 г.). Уже более полугода служит верой и правдой для гравировки сувениров, брелков и карточек. Маленький он — потому, что размеры рабочей области 38 мм на 38 мм. Это один из самых дешёвых вариантов приобрести себе лазерный гравер. Что это такое и зачем он нужен можно узнать, заглянув под «cut».

Долго лелеял желание приобрести гравер или выжигатель, но не мог найти подходящего варианта. Граверы Neje нашел благодаря публикациям на муське: Лазерный выжигатель, жжет. и Лазерный гравер из Китая. Данные обзоры на более дорогую модель с корпусом (типа бокс). Я же выбирал исходя из соотношения цена/качество. Меньше корпуса, но мощнее лазерный диод. Был выбран Neje DK-5.
На алиэкспрессе цены несколько не гуманны к покупателям, почему-то на гирбесте вышло сильно дешевле. В декабре я попал на акцию, цена на CNC была снижена, в частности на мой NEJE DK 5.

Я приобрел его за $69.99 с доставкой курьерской службой (SPSR) до двери дома.

Скрин оплаты.

Покупал по курсу декабря 2015, что-то около 5 т. р. без всяких купонов и поинтов.

Что это такое…
Простой лазерный диод в корпусе с радиатором охлаждения и линзой, плюс две оси с двигателями и драйверами. Управлять этим может самая простая ардуино. На просторах интернета есть масса вариантов изготовления, вплоть до типовых конструкций из DVD-резаков. Например.
Изначально были приобретены на али комплект лазерных диодов и корпус для них. В идеале, хотелось что-то типа этого, но сильно дешевле. Пока посылки шли, я изучал вопрос построения, и пришел к выводу, что самый простой вариант — это купить готовый гравер типа Neje. Сказано — сделано.

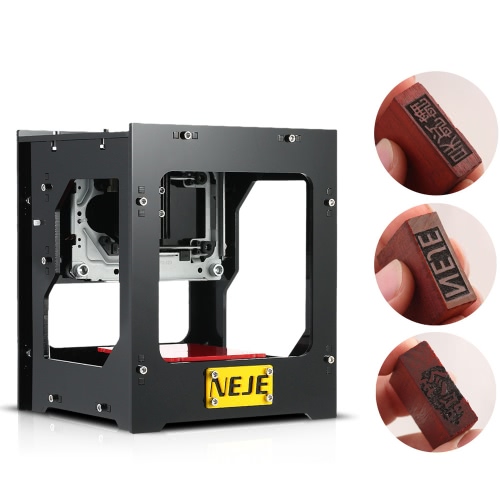

Итак, лазерный резак Neje, модели DK-5 (PRO) с установленным лазерным диодом (синим) на 500 мВт. Очень понравилась концепция подобного маленького гравера.

Его можно разместить на компьютерном столе, и он не будет мешать вам.
Размеры Neje: 13 х 13 см, высота 16 см. Вес: 650 г. Он отлично подходит для гравировки чехлов для сотовых телефонов, пластиковых карточек, различных пластиковых или деревянных брелков и прочего не очень габаритного скарба.
Например, очень хорошо получаются корпуса для флешек.

и чехлы для телефонов на темном пластике.

Гравер может:
1. Гравировать методом термического нагрева поверхности материала (точками) на дереве, картоне, резине, пластике, коже.
2. Резать бумагу и тонкий картон, а также некоторые виды поролона.
Не может:
1. резать или гравировать белую, прозрачную, блестящую (отражающую) поверхность. Для обработки прозрачных материалов, например оргстекла, необходимо чернить поверхность и фокусировать именно на чернении.
2. Не может резать или гравировать материалы с высокой удельной теплоемкостью (например, металлы).

Резак прибыл в пенопластовой коробке, собранный, движущиеся части застопорены транспортной лентой, которую потребуется удалить.



В резаке на рабочей поверхности уже была картонка с тестом-гравировкой от производителя. Видимо это такой тип контроля.

В комплекте специальные защитные очки, провод связи с компьютером и провод питания, а также адаптер для питания (5В/1А).

Ток при работе составляет от 0,3 А до 0,6 А в зависимости от частоты импульсов и перемещения каретки. Так что возможна гравировка без сетевого питания, от павербанка и ноутбука (испробовано, работает, но павербанк должен отдавать >1A, а в ноутбуке отключите «засыпание»).

Подключение проводов на фотографии ниже. Это провод питания и интерфейсный кабель.

Качество сборки гравера

Гравер собран на фрезерованной акриловой раме, в пазы которой вставлены винты и гайки М3, а также из двух рам от DVD приводов (ну или CD, без разницы).






Есть основании думать, что это либо неиспользованные рамы со склада, либо б/у от утилизированных приводов. Например, обратите внимание на эти фотографии. Это следы варварского демонтажа рамы из устройства.

Техника безопасности.
1. Очки и еще раз очки. Лазер это не шутки. Сначала будут зайчики в глазах, потом белые пятна. Может остаться на совсем, может вызвать проблемы со зрением в дальнейшем.

2. Проветривание. При прожиге выделяются продукты сгорания, особенно от различных пластиков (искусственная кожа, различные полимеры). При резке бумаги также выделяется много дыма.

Описание работы с софтом. Для начала нужно скачать софт со странички с товаром либо со сторонних ресурсов. Вот подборка различных версий my laser. Так как у меня стоит вариант с электроникой, где микроконтроллер и драйверы все на одной плате разведены, то для меня не все версии программы подходят.

Но интерфейс у них один.

В верхней панели слева идет кнопки подключения и разрыва связи с гравером. Необходимо знать и указать свой com-порт.

Далее вверху четыре кнопки: старт, пауза, сброс, отослать задание на принтер.
Перетаскиваете мышкой заранее выбранный рисунок (софт не позволяет редактирование рисунков) и выбираете его масштаб кнопками внизу (зум +, зум -).
Кнопка справа «Область печати» помогает оценить размещение рисунка на материале.
После старта прожига рисунок начинает заполнятся красным по мере исполнения.

Внизу присутствует ползунок, отвечающий за длительность импульса лазера. Чем больше — тем дольше импульс, лучше прожигает, но значительно увеличивается время прожига.

Для качественного прожига лучше всего использовать рисунки с сильно выраженными контурами, типа таких.

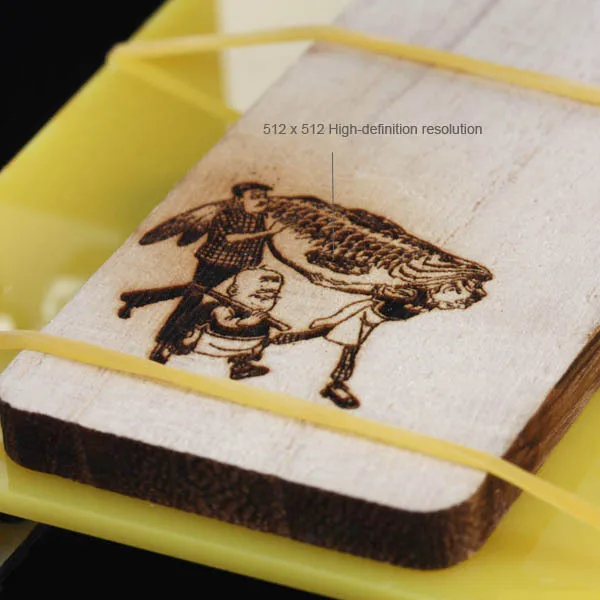

Очень хорошо обрабатывается дерево. Два кусочка с нормальными настройками печати, в третьем (модель танка) я выставил большее время прожига. Он получился более «обугленным». Для дерева так не стоит делать, а для другим материалов есть смысл подбирать время прожига.

Гравировка пластикового чехла.

еще …

тест материалов

Картон, поролон, оргстекло, дерево.

Получаются неплохие магнитики на холодильник

Уже спустя приличное время использования прилично обуглилась пластиковая панель подвижного стола.

Дальнейшее использование …

В планах заменить диод на более мощный с усилением цепи токового питания диода. И далее, скорее всего, перенесу лазерную головку на другое шасси, с большим полем для печати. Управляющая плата (ардуино) не поменяется, добавятся другие приводы на оси и драйверы для них (более мощные). Сигналы на управление драйверами останутся такими же.
Уже куплен и порезан профиль, сейчас продумываю конструкцию кареток (самодельные).

Вот буквально на днях изготовил штампики для ребенка в школу.

Гравировал на резине (заплатки для велосипедных шин и т.п.), затем вырезал и наклеивал на оснастку для штампа. Надпись надо зеркалить. А также не сразу дошло до меня, что необходимо надпись инвертировать, для того, чтобы лазер выжег все вокруг слов.
Вот что получилось.

Купон для гирбеста

Так как были претензии по качеству к изделию, то долго и муторно общался с техподдержкой гирбеста (ржавчина, не аккуратно отрезанные провода на приводах, корпус, собранный с люфтом). При этом гравер функционировал исправно. В итоге пришли к тому, гирбест дает купон на последующие покупки.
Мне он не сильно нужен, делюсь со всеми желающими.
Вот купон: DHJDA
Обещали до 9.07.2016 г. будет действовать.

И так получается это очень удобный компактный гравер-резак для домашнего использования (в качестве хобби). У вас появляется возможность наносить гравировку на любимые вещи, делать подарки, поделки ребенку, наносить памятные надписи, резать трафареты и т.

д. Neje DK-5 для меня стал воротами в технологию лазерной гравировки. Я, конечно, на этом не остановлюсь, всегда хочется чего-то большего. Но я не смог обойти вниманием своего «старичка» и не написать на него обзор.

Чужое видео работы

Мое короткое видео выжигания на чехле

Фото работы с пауэрбанка.

Запитал от Xiaomi 10400 и ноутбука. Полет нормальный!))

Всем добра!

Сериал «Valendar Review» Сезон 8 Лазерный гравер принтер NEJE DK-8 Pro-5 — выжигать это просто

Для просмотра видео и корректной работы
сайта отключите плагин AdBlock.

Выберите удобный вариант просмотра и качество,
подходящее для вашего экрана

Обнаружены проблемы с воспроизведением данного видео. Попробуйте проиграть его позже.

Канал не доступен подробнее

Вы смотрите

Oukitel K6000 Plus обзор смартфона с супер аккумулятором и 5.5 дисплеем

Вы смотрите

Как снимает камера Oukitel K6000 Pro пример видео и фото

Вы смотрите

Обзор Xiaomi SOOCAS (Soocare) X3 новая версия умной зубной щетки

Вы смотрите

Обзор P01 powerline XIAOMI WiFi Home Plug интернет из любой розетки 220V 110V

Вы смотрите

Обзор Ulefone Power 2 флагманский смартфон, тесты, бенчмарки, игры

Вы смотрите

Как снимает камера Ulefone Power 2 пример видео и фото

Вы смотрите

Летние кроссовки Li-Ning Super Light легкие и дышащие ARBM019

Вы смотрите

Конкурс без репостов к Пасхе результаты конкурса на 1 апреля

Вы смотрите

Домашняя метеостанция YGH-391 с беспроводным выносным датчиком

Вы смотрите

Пример видео ночью Xiaomi Mijia авто видеорегистратор MSC8328P в темноте

Вы смотрите

Лазерный гравер принтер NEJE DK-8 Pro-5 — выжигать это просто

Вы смотрите

Пример видео Xiaomi Mijia авто видеорегистратор MSC8328P как снимает днем

Вы смотрите

Xiaomi Mijia 2017 авто видеорегистратор MSC8328P на чипе SONY IMX323 с WiFi

Вы смотрите

Уборка Chuwi ILIFE A4 против Ainol A — S11 кто убирает лучше — тестовое сравнение

Вы смотрите

LYNWO M4 ФИТНЕС БРАСЛЕТ С IP67 пульсометр, шагомер и уведомления

Вы смотрите

Автомобильный регистратор MINI 0826 — Ambarella A7LA50 с GPS большой обзор

Вы смотрите

Xiaomi Gocomma Roidmi 2S — обзор качественного FM трансмиттера с честными 2.

4A + тесты

Вы смотрите

Обзор роутера Xiaomi Mi R3P Pro тесты, разборка и настройка ПО

Вы смотрите

Godox TT350S компактная скоростная вспышка для Sony

Вы смотрите

CODOS CP-8000 машинка для стрижки домашних животных — груминг

• Описание
• 8 отзывов

2016 — 2021, Познавательные, Развлекательные, Блогер, Украина

Подробные обзоры современных гаджетов и всевозможных устройств для полноценной работы умного дома представлены на канале Valendar Review. Автор производит распаковку и адаптацию только что приобретенных товаров. Вместе со зрителями Евгений исследует функциональность на аппаратном и системном уровнях сложных сплит-систем, смартфонов, автоматов, видеорегистраторов, переходников, роутеров, кабелей подключения.

Познавательный информационный канал Valendar Review создан украинским специалистом в области новых технологий по имени Евгений 5 марта 2016 года. В доступном формате автор наглядно демонстрирует работу современных пылесосов, смартфонов, робототехники.

Контент на платформе удобно рассортирован и предложен к ознакомлению в списках воспроизведения. Евгений в позитивном ключе общается со своими подписчиками, отвечает на возникающие вопросы и принимает к сведению просьбы о рассмотрении новинок в следующих эфирах.

Многие видеосюжеты записаны на украинском языке. Для удобства восприятия иностранными зрителями ролики снабжены дополнительной функцией субтитров. Общее количество просмотров на канале к 2021 году превысило тринадцать миллионов. Здесь будет интересно всем, кто хоть изредка соприкасается с техникой и гаджетами.

Подробные обзоры современных гаджетов и всевозможных устройств для полноценной работы умного дома представлены на канале Valendar Review. Автор производит распаковку и адаптацию только что приобретенных товаров. Вместе со зрителями Евгений исследует функциональность на аппаратном и системном уровнях сложных сплит-систем, смартфонов, автоматов, видеорегистраторов, переходников, роутеров, кабелей по

СвернутьПодробнее

---

Доступно на устройствах

• iOS

• Android

• Smart TV

• Консоли

• Приставки

Перевод

Русский

Как настроить и использовать лазерный гравер/резак NEJE DK-5 Pro-5

NEJE DK-5 Pro-5 — это лазерный гравер/резак, который можно использовать для гравировки различные материалы, такие как твердая древесина, пластик, бамбук, резина, кожа, резать бумагу и так далее. Вы можете купить его на Gearbest.
http://www.gearbest.com/3d-printers-3d-printer-kit…

Шаг 1: Основные функции

• Поддержка профессионального программного обеспечения для проектирования на английском языке.
• Гравировка в 10 раз быстрее.
• Прочный и стильный дизайн, высокая точность и стабильность.
• Уникальный автоматическое позиционирование кадра и слабого света, позиционирование кадра делает позиционирование изображения проще, слабый свет даже не составит труда выгравировать на зубочистках.
• Высокая мощность и печать с высоким разрешением, мягкий материал может печатать 3D и эффект градиента.
• Одинокий время использования, NEJE разработала профессиональную силовую микросхему и радиатор, время резьбы будет длиться намного дольше, чем у другого лазера, и более стабильно.
• Синяя и фиолетовая лазерная головка действительно мощностью 500 мВт, более высокая скорость, поддержка большего количества типов материалов.
• Могут быть резными изделиями: твердая древесина, пластик, бамбук, резина, кожа, вырезанная бумага и так далее.
• Материал: акрил + алюминий + нержавеющая сталь.
• Размер изображения до 38 x 38 мм.
• Поддержка Win 7, XP, Win 8.

Примечание. Лазерный гравер NEJE DK-5 Pro-5 не может гравировать металл/алюминий/акрил

. Шаг 2: Содержимое упаковки

• 1 x Гравировальный станок
• 1 x Защитные очки для лазерного излучения
• 1 карта Micro SD (1 ГБ)
• 1 кабель для передачи данных Mini USB (0,8 м)
• 1 кабель питания USB A-A (1,2 м)
• 1 адаптер питания (5 В, 1 А, вилка США)
• 1 шестигранный ключ

Шаг 3: Процесс гравировки

Гравировка процесс прост, что похоже на использование компьютера и принтер для печати на бумаге, но без использования чернил.
До вы можете использовать компьютер и принтер для печати, вам нужно установить драйвер принтера, который позволяет принтеру взаимодействовать с компьютером, кроме того, вам необходимо установить прикладное программное обеспечение на свой компьютер, чтобы что вы можете начать печать. Такая же ситуация относится и к Для лазерной гравировки вам необходимо установить драйвер USB-Serial, который позволит Лазерная гравировка поговорите с компьютером, и вам нужно установить программное обеспечение гравера для управления лазерным гравером.
НЕДЖЕ Гравер DK-5 Pro-5 поставляется с картой micro SD на 1 ГБ, файлы на SD карта, включая драйвер USB-Serial, программное обеспечение для гравировки и несколько изображений в формате JPG. фотографии, как показано на рисунке ниже. Программное обеспечение может работать на Win XP, Система Win 7, Win 8 и Mac.
В качестве альтернативы программное обеспечение можно скачать по ссылке ниже: http://yunpan.cn/cmX7QiZHXWThg (пароль для скачивания: 864b).

Шаг 4: Установка драйвера

1. Не подключайте лазерный гравер к компьютеру.
2. Скопируйте все папки и файлы с SD-карты на свой компьютер.
3. Перейдите к папке, пока не увидите исполняемый файл Driver.exe.
4. Если дважды щелкнуть файл Driver.exe, должно открыться меню настройки драйвера.
5. Нажмите кнопку INSTALL, чтобы начать установку драйвера
6. Подключить лазерный гравер к компьютеру через кабель Mini USB для передачи данных (без подключите кабель питания USB A-A), ваш компьютер должен обнаружить USB-Serial и лазерный луч излучается лазерной головкой.

Шаг 5. Проверьте правильность установки драйвера.

Откройте «Диспетчер устройств» в «Свойствах системы» Windows, проверьте, правильно ли установлен драйвер.

Шаг 6. Подключение NEJE DK-5 Pro-5 к компьютеру

Адаптер питания 5V 1A подключается к лазерному граверу через USB A-A. кабель, а порт данных на лазерном гравере подключен к к USB-порту компьютера через кабель Mini USB.

Шаг 7: Подготовьте изображения для гравировки

Карта Micro SD с образцами изображений с разрешением 512×512 пикселей. В дальнейшем для гравировки можно использовать свои изображения, рекомендуется преобразовать изображения в черно-белый цвет и настроить изображение размер до 500*500 пикселей.

Шаг 8: Безопасность

Лазер может быть очень опасен для глаз, пожалуйста, надевайте защитные очки при гравировке.

Шаг 9: Регулировка фокусного расстояния

Перед гравировкой обязательно отрегулируйте фокус линзы лазера в соответствии с толщиной материала.

Шаг 10: Программное обеспечение для лазерного гравера

программное обеспечение лазерного гравера для NEJE DK-5 Pro-5 не требует установка, вы можете запустить ее с вашей SD-карты. Двойной щелчок по Файл «Laser Carve_EN 2015.11.10.3.0.0.exe» должен запускать программное обеспечение, На рисунке ниже показан главный экран программного обеспечения.

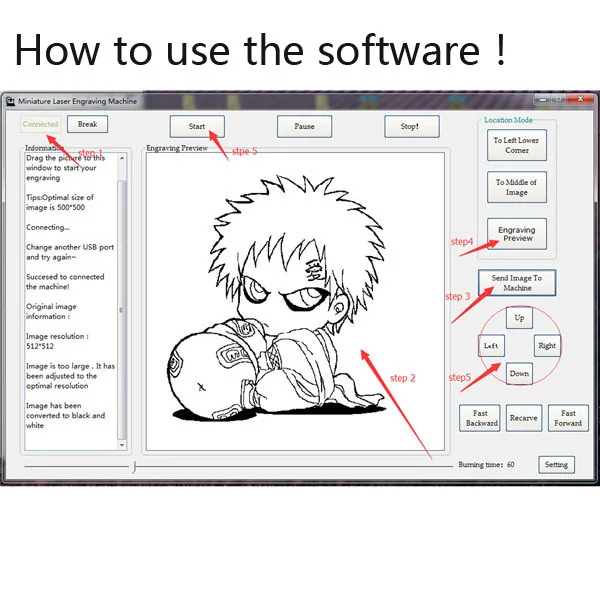

Шаг 11: Как использовать программное обеспечение

1. Перетащите изображение в окно предварительного просмотра гравера
2. Нажмите «Отправить изображение на машину», чтобы отправить изображение на контроллер гравера
3. До вы начинаете вырезать, вы можете нажать «Предварительный просмотр вырезания» кнопку, чтобы увидеть, находится ли объект в правильном положении. Это особенно полезно, когда вы хотите вырезать крошечные материалы, такие как как зубочистка, палочка для еды и т. д.
4. При нажатии на кнопку «Старт» станок должен начать резьбу.
5. Вы может приостановить работу машины в любое время, нажав кнопку «Пауза». Этот особенно полезно, когда вы хотите увидеть, как выглядит незавершенная резьба. результат.
6. Если гравировальный станок уже переходит в состояние ПРИОСТАНОВЛЕН, необходимо нажать кнопку «Старт», чтобы продолжить резьбу.

Шаг 12: Результаты вырезания

Фотографии с более высоким разрешением доступны на моих страницах Flickr:
https://www.flickr.com/photos/ediy2u/albums
