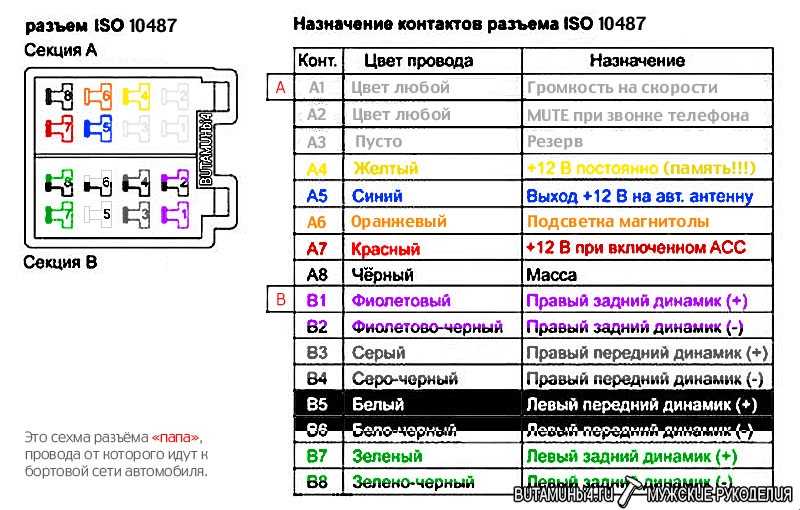

Nissan распиновка магнитолы: Распиновка разъёма штатной магнитолы Nissan

Приветствую!
А есть ли у кого распиновка от авто питерской сборки?
Пины совсем на другом месте

Zlodey_gtn

Новенький

• 10 Дек 2020

• #11

Alex2103

Новенький

• 19 Июн 2022

• #12

Схема подключения стереосистемы Nissan Pathfinder

Установка любой мобильной электроники на ваш Nissan потребует от вас работы с проводкой стереосистемы Pathfinder. Означает ли это, что вы будете подключать стереосистему по принципу «подключи и работай» или будете подключать ее самостоятельно, существует множество способов завершить установку стереосистемы Pathfinder. Если вы модернизируете стереосистему Nissan Pathfinder или подключаете кроссовер, автомобильный стереоусилитель или MP3-плеер, вам может помочь эта схема подключения стереосистемы Pathfinder.

Сегодня я покажу вам подробное руководство по подключению стереосистемы Nissan Pathfinder. Эта схема проводки представляет собой полный список всех проводов автомобильной аудиосистемы вашего Nissan. Используя это руководство по подключению стереосистемы Pathfinder, вы сможете быстро и легко установить или модернизировать любую часть вашей аудиосистемы Nissan.

Избавиться от заводской стереосистемы Pathfinder несложно, если только у вас нет более поздней модели, оснащенной навигацией и сенсорным экраном. Если у вас есть стандартное радио Pathfinder, скорее всего, установка радио Pathfinder пройдет безболезненно. Модернизация стереосистемы Nissan Pathfinder очень проста с помощью этого полного руководства по подключению стереосистемы Pathfinder. Не тратьте время на поиск проводов динамиков Pathfinder или поиск схем проводки, если вы обратитесь за помощью к нашему руководству по проводке автомобильной аудиосистемы.

Стереосистема Pathfinder первого поколения 1985–1995

Pathfinder — универсальный грузовик Nissan на базе пикапа D21. Стереосистема Pathfinder этого года имела конструкцию с одним DIN, что упрощало ее модернизацию. Если вы переходите на настройку с двумя DIN, вам может потребоваться специальный комплект для установки стереосистемы.

Батарея для автомобильного радиоприемника, постоянный ток 12 В+, провод: красный/черный
Автомагнитола, подключаемый аксессуар, провод 12 В+: синий
Провод подсветки автомобильного радио: красный/желтый

Передние динамики Pathfinder можно легко обновить через панели передних дверей. Обычно это 5-дюймовые заводские динамики Nissan, и для доступа к ним необходимо снять дверные панели. Установку басовых блоков или кроссовера автомобильной аудиосистемы легко выполнить с помощью приведенной ниже схемы подключения автомобильных аудиоколонок.

Положительный провод левого переднего динамика (+): Синий/белый
Отрицательный провод левого переднего динамика (-): Синий/желтый
Положительный провод правого переднего динамика (+): Коричневый
Отрицательный провод правого переднего динамика (-): коричневый/белый

Задние динамики Pathfinder установлены в задние панели и имеют размеры 6 x 9 дюймов. Модернизация их может быть простой, если у вас есть схема проводки стереосистемы Pathfinder.

Положительный провод (+) левого заднего динамика: красный
Отрицательный провод левого заднего динамика (-): зеленый
Положительный провод правого заднего динамика (+): синий
Отрицательный провод правого заднего динамика (-): розовый

Второе поколение Pathfinder проводка стерео 1995–2005

Интерьер Nissan Pathfinder в новом поколении грузовиков претерпел ряд изменений. Чтобы получить доступ к заводской стереосистеме Nissan, вам необходимо снять переднюю панель и боковые панели как со стороны водителя, так и со стороны пассажира.

Для установки вторичной стереосистемы с одним DIN потребуется карман размера DIN, который обеспечивает заводскую установку Nissan с двойным DIN на правильном расстоянии.

Автомобильный радиоприемник, постоянный провод 12 В+: розовый
Автомобильный радиоприемник с переключателем зажигания 12 В+, провод: синий
Провод заземления автомобильного радиоприемника: серый
Провод подсветки автомобильного стереоустройства: красный/синий
Провод диммера автомобильного стереоустройства: красный/желтый

Установка вторичного стереосистемы двойного стандарта DIN легко выполняется в модельном ряду Pathfinder этого года. Если вы устанавливаете одиночный DIN с моторизованным лицевым или откидным экраном, обязательно используйте монтажные кронштейны для стереосистемы.

Эти кронштейны легко конфигурируются, чтобы ваша откидная стереосистема или навигационная система не столкнулись с климат-контролем Pathfinder.
Провод левого переднего динамика (+): зеленый
Провод левого переднего динамика (-): красный
Провод правого переднего динамика (+): коричневый
Провод правого переднего динамика (-): черный/белый

Модернизация задних динамиков в Pathfinder упрощается благодаря панелям задней двери.

Стандартные динамики Pathfinder имеют диаметр 6 1/2 дюйма, и вы можете легко модернизировать звуковую систему своего Nissan.

Провод левого заднего динамика (+): светло-зеленый
Провод левого заднего динамика (-): черный/желтый
Провод правого заднего динамика (+): оранжевый
Провод правого заднего динамика (-): черный/розовый

Стерео проводка Pathfinder третьего поколения 2004–2012

Последняя модель грузовика Nissan претерпела несколько изменений в стереосистеме Pathfinder. Ушел в прошлое заводской блок, установленный по центру, и навигация также стала дополнительным обновлением. В зависимости от модели вашего Pathfinder вы можете легко перейти на навигационную систему с двойным DIN или послепродажное радио Pathfinder.

Аккумулятор для автомобильного радио, постоянное напряжение 12 В+ Провод: желтый
Автомобильный радиоприемник Переключаемый провод 12 В+: зеленый/черный
Провод заземления автомобильного радио: шасси

Хотя вы можете подключить свою новую стереосистему Pathfinder к заземлению шасси, вы также можете подключиться к рулевой колонке. Ваша колонка зажигания Nissan Pathfinder будет иметь переключаемую проводку питания и заземления на случай, если вам понадобится дополнительная установка стереосистемы Pathfinder.
Провод подсветки автомобильного радиоприемника: красный
Провод диммера автомобильного радиоприемника: серый
Провод запуска антенны автомобильного радиоприемника: зеленый

Nissan этого поколения также поставлялся с высокочастотными динамиками спереди. Твитеры Pathfinder имеют размер 2 дюйма и установлены таким образом, что их модернизация не составляет труда.

Если ваша навигация Pathfinder поставляется с завода, вам может понадобиться электронный байпас.

Этот блок позволит вам легко справиться с обходом стереопроводки и исправить любые проблемы с резервной камерой Pathfinder, если она у вас есть.

Положительный провод левого переднего динамика (+): Коричневый
Отрицательный провод левого переднего динамика (-): Синий
Положительный провод правого переднего динамика (+): Светло-зеленый
Отрицательный провод правого переднего динамика (-): Красный

Левый задний динамик Положительный провод динамика (+): зеленый
Отрицательный провод левого заднего динамика (-): черный
Положительный провод правого заднего динамика (+): серый
Отрицательный провод правого заднего динамика (-): оранжевый

DIN стерео легко. Однако вам потребуется комплект для установки стереосистемы Nissan Pathfinder, а также новые монтажные кронштейны.

Несмотря на то, что в этом году модель Nissan Pathfinder поставлялась с различными апгрейдами стереосистемы, владельцы, которым нужна более совершенная навигационная система или сенсорный экран большего размера, очень часто пользуются этой опцией.

Стандартное отверстие представляет собой двойной DIN, поэтому можно установить в Pathfinder 7-10-дюймовый сенсорный монитор или систему навигации. Вы можете сделать шаг вперед, если будете использовать устройство с наклонной поверхностью. Однако будьте осторожны, чтобы не переусердствовать, и убедитесь, что вы используете правильное затенение, чтобы защитить монитор с сенсорным экраном от воздействия солнечных лучей.

У вас есть вопросы о нашем руководстве по подключению стереосистемы Nissan Pathfinder? Оставьте нам комментарий ниже и дайте нам знать!

Нравится:

Нравится Загрузка…

Схема подключения радиостанции base 370z

18. 04.2009, 09:56	# 2 ( постоянная ссылка )
Член-энтузиаст Дата регистрации: февраль 2009 г. Местоположение: Коннектикут Сообщений: 329 Приводы: 09 370Z, красный, 6 скоростей, пружинный Сила репутации: 14	это поможет вам ……………. AV Майк

18. 04.2009, 11:06	# 5 ( постоянная ссылка )
Настоящий фанатик Z Дата регистрации: январь 2009 г. Местоположение: GSO Сообщений: 2 803 Приводы: ВИР Сила репутации: 186	окей, спасибо, достойно перекрестного сообщения в этой теме, несмотря ни на что Я вытащил конкретную интересующую схему здесь Интересно, будут ли пустые 4 клеммы рядом с «3» и «12» подключаться к выходам уровня заднего динамика? ?? мы знаем, что эти выходы существуют на головном устройстве, просто не предусмотрены для него в жгуте проводов
